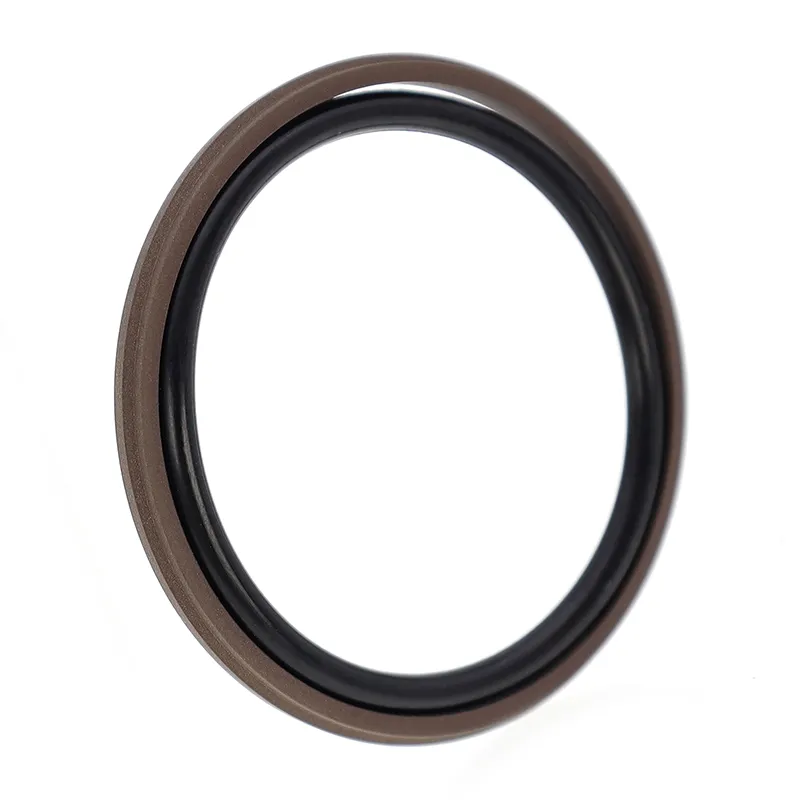

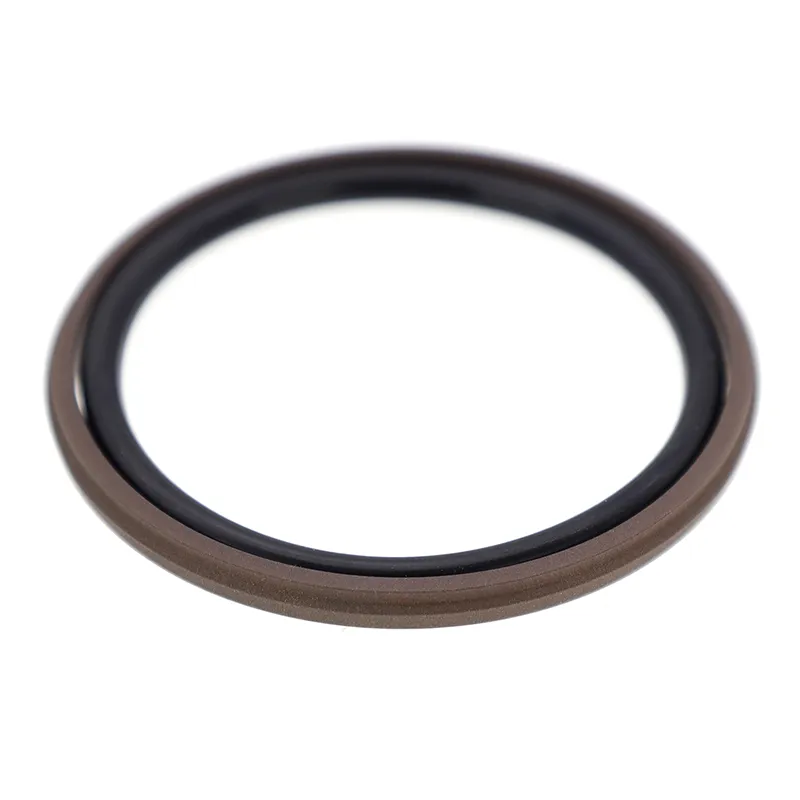

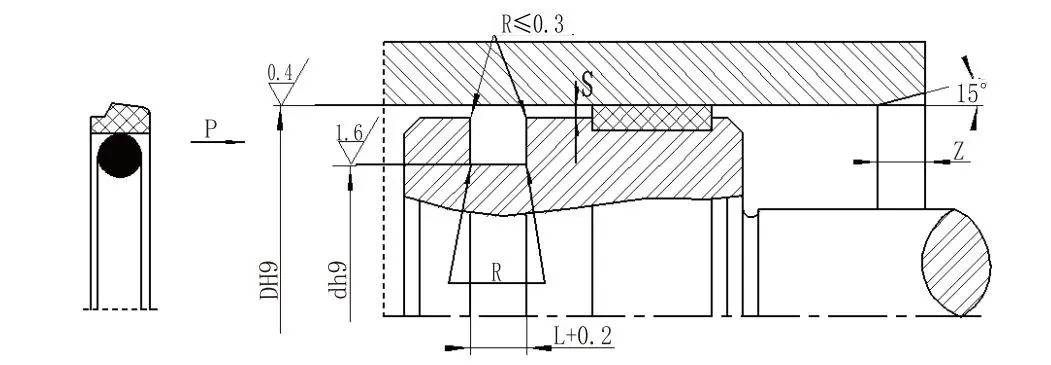

ซีลขั้นลูกสูบลูกสูบแบบลูกสูบประกอบด้วยวงแหวนซีลขั้นบันไดที่เติม PTFE และโอริง เหมาะสำหรับการปิดผนึกด้วยแรงดันทิศทางเดียวในการใช้งานไฮดรอลิกแบบลูกสูบ โอริงให้แรงในแนวรัศมีและชดเชยการสึกหรอของแหวนซีล โดยทั่วไปจะใช้ร่วมกับวงแหวนนำทาง สำหรับกระบอกสูบที่มีเส้นผ่านศูนย์กลางน้อยกว่า 30 มม. ควรใช้การออกแบบร่องแบบแยก (เปิด)
1. แรงเสียดทานต่ำ ความต้านทานเริ่มต้นต่ำ การเคลื่อนไหวที่ราบรื่น แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน และไม่มีการคืบ
2. ความดันมีเสถียรภาพสูงภายใต้แรงกดดันและสภาวะที่ไม่เอื้ออำนวย
3. อายุการใช้งานยาวนาน เหมาะสำหรับการหล่อลื่นแบบไร้น้ำมัน
4. เหมาะสำหรับการปิดผนึกตัวกลางที่มีความหนืดต่ำ เช่น น้ำ
|
ความดัน MPa |
อุณหภูมิ ℃ |
ความเร็ว ม./วินาที |
ปานกลาง |
|
≤60 |
-35~+100 (โอริง NBR) |
≤6 |
น้ำมันไฮดรอลิกจากแร่ น้ำมันหน่วงการติดไฟ (HFA/HFB) น้ำ ฯลฯ |
|
-20~+200 (โอริง FKM) |
1. วัสดุโอริงที่มีจำหน่าย: R01 ยางไนไตรล์-บิวทาไดอีน (NBR), R02 ยางฟลูออโร (FKM) ฯลฯ

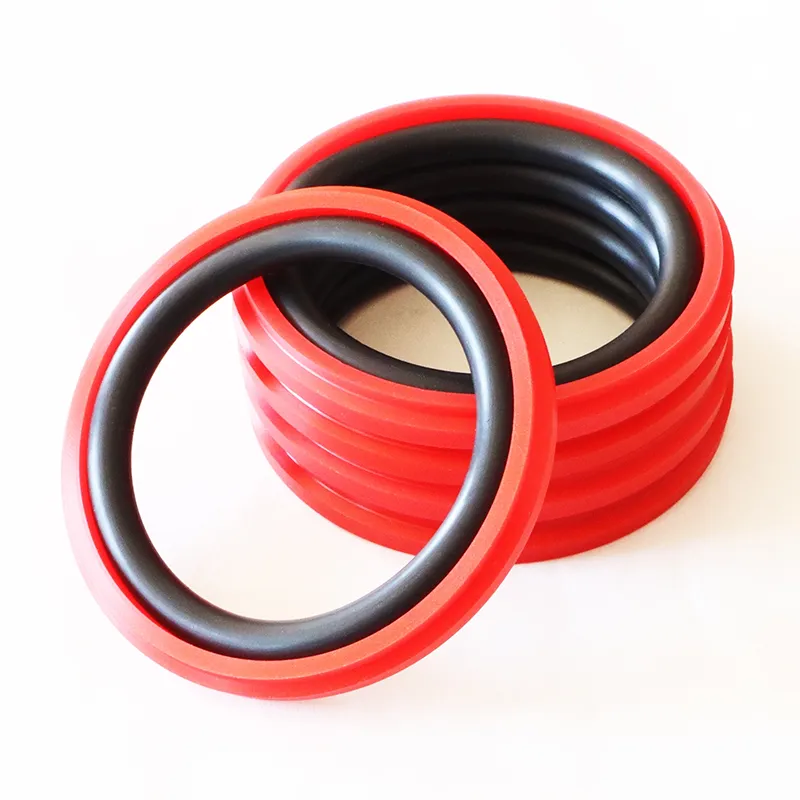

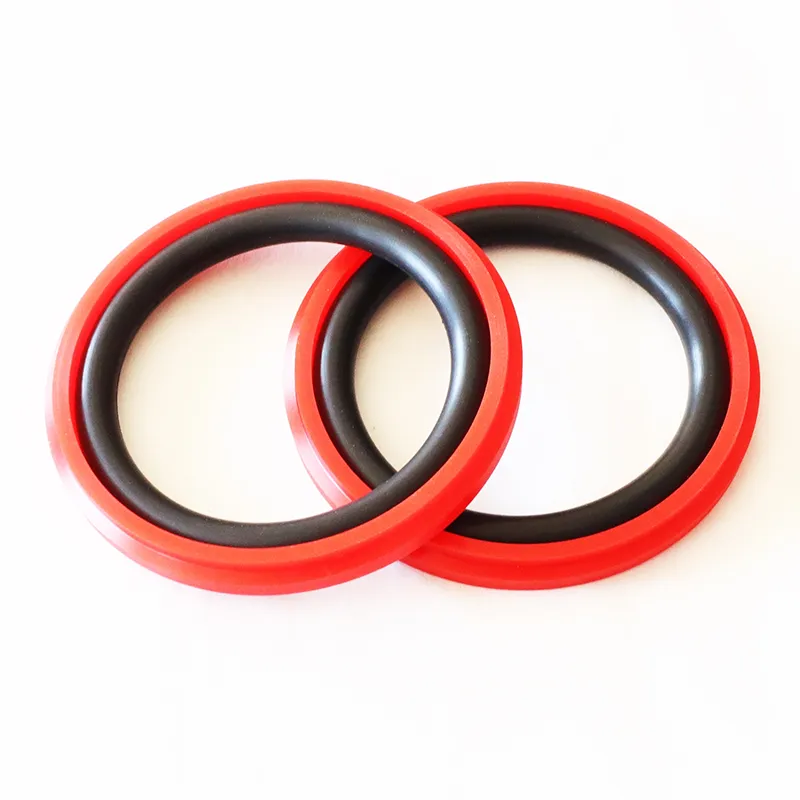

2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน: PTFE3; วัสดุอื่นๆ ที่มีอยู่ ได้แก่ PTFE2, PTFE4 และ PU
การสั่งซื้อรุ่น: RC61-40x29x4.2-PTFE3-R01; สั่งซื้อรุ่น: RC61-B-40x29x4.2-PTFE3-R02
RC61 - แหวน Glyd; RC61-B - ซีลรู; DxdxL - รหัสวัสดุ
