ฟังก์ชั่นของซีลน้ำมันโครงกระดูกทนความดันโดยทั่วไปจะแยกชิ้นส่วนที่ต้องการการหล่อลื่นจากชิ้นส่วนเอาท์พุทในชิ้นส่วนส่งเพื่อป้องกันการรั่วไหลของน้ำมันหล่อลื่น

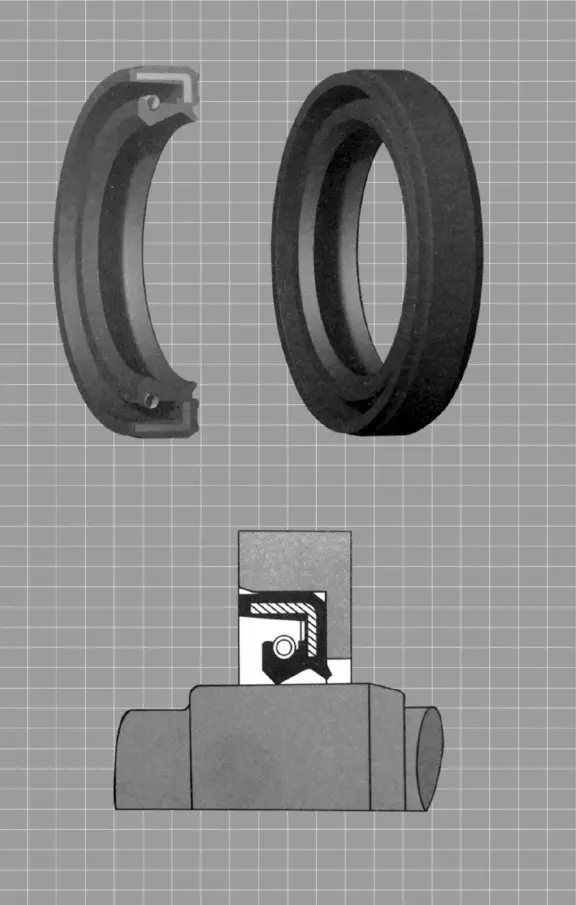

โครงสร้างของซีลน้ำมันโครงกระดูกที่ทนความดันประกอบด้วยสามส่วน: การปิดผนึกร่างกายเสริมโครงกระดูกและสปริงคอยล์แน่นตัว ร่างกายปิดผนึกจะถูกแบ่งออกเป็นด้านล่างเอวขอบตัดและปิดผนึกริมฝีปากตามส่วนต่าง ๆ โดยปกติแล้วเส้นผ่านศูนย์กลางด้านในของซีลน้ำมันโครงกระดูกในสถานะอิสระมีขนาดเล็กกว่าเส้นผ่านศูนย์กลางเพลาและมี "ปริมาณการรบกวน" ที่แน่นอน ดังนั้นหลังจากที่ใส่ซีลน้ำมันเข้าไปในที่นั่งซีลน้ำมันและเพลาแรงยืดหยุ่นของขอบปิดผนึกน้ำมันและแรงหดของสปริงคอยล์ที่แน่นหนาทำให้เกิดแรงหนีบรัศมีบนเพลาซึ่งจะได้รับผลกระทบที่ดีที่สุด การออกแบบโครงกระดูกที่ทนความดันโดยรวมมีการเปลี่ยนรูปของริมฝีปากขนาดเล็กและใช้สำหรับการปิดผนึกเพลาหมุนในสถานการณ์ความดัน
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
ข้อดีของผลิตภัณฑ์:
การออกแบบโครงสร้างสาม: ร่างกายตราประทับโครงกระดูกเสริมและขดลวดสปริงที่แน่นหนาทำงานร่วมกันเพื่อให้เอฟเฟกต์การปิดผนึกที่ยอดเยี่ยม
แรงหนีบรัศมี: แรงยืดหยุ่นขอบและแรงหดตัวของสปริงทำให้เกิดแรงหนีบรัศมีบนเพลาเพื่อให้แน่ใจว่าประสิทธิภาพการปิดผนึกที่ดีที่สุด
การออกแบบที่ทนความดัน: โครงกระดูกที่ทนความดันโดยรวมทำให้การเสียรูปของริมฝีปากมีขนาดเล็กซึ่งเหมาะสำหรับโอกาสในการปิดผนึกเพลาที่มีแรงดันสูง
การบังคับใช้ที่กว้าง: ซีลน้ำมันโครงกระดูกทนความดันเหมาะสำหรับซีลเพลาหมุนต่าง ๆ เพื่อป้องกันการรั่วไหลของน้ำมันหล่อลื่น
สถานการณ์แอปพลิเคชัน:
ซีลเพลาหมุน: ซีลน้ำมันโครงกระดูกทนความดันใช้สำหรับการหมุนเพลาในสถานการณ์ความดันเพื่อป้องกันการรั่วไหลของน้ำมันหล่อลื่น
อุปกรณ์อุตสาหกรรม: เหมาะสำหรับการปิดผนึกชิ้นส่วนที่ต้องการการหล่อลื่นเช่นระบบส่งกำลังกลและระบบไฮดรอลิก

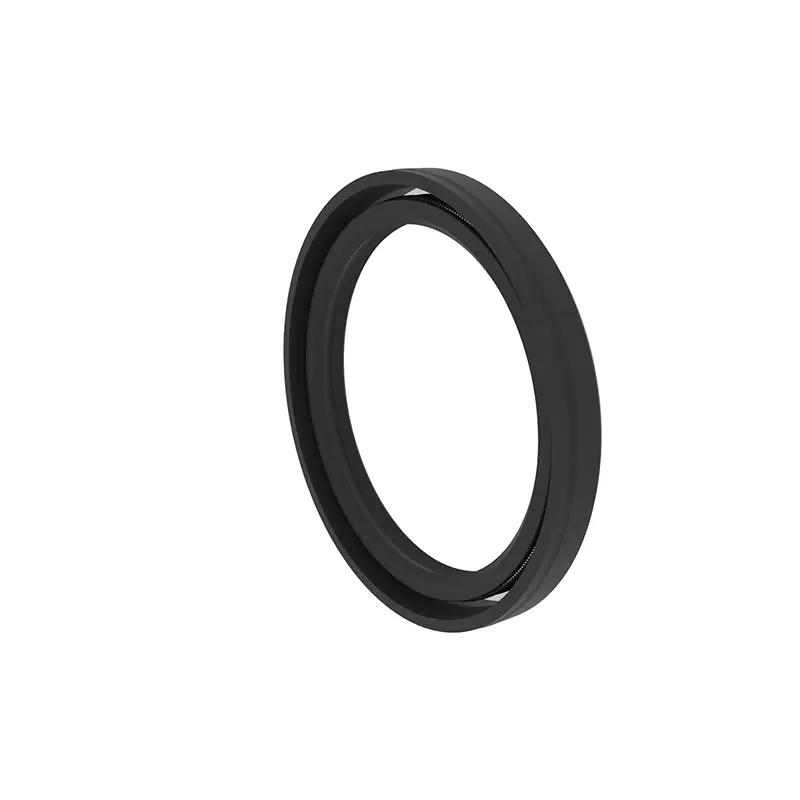

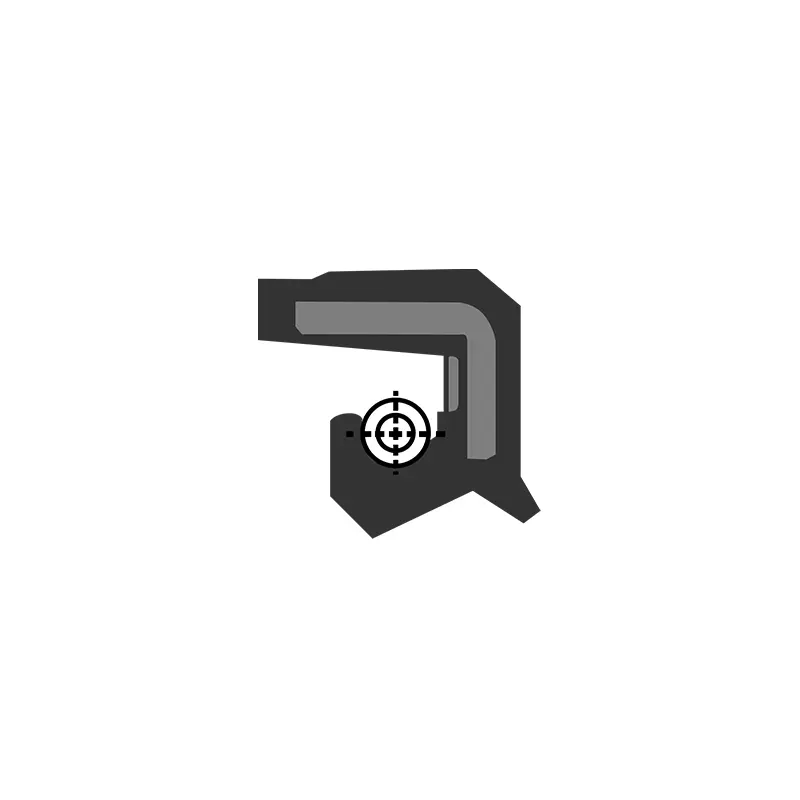

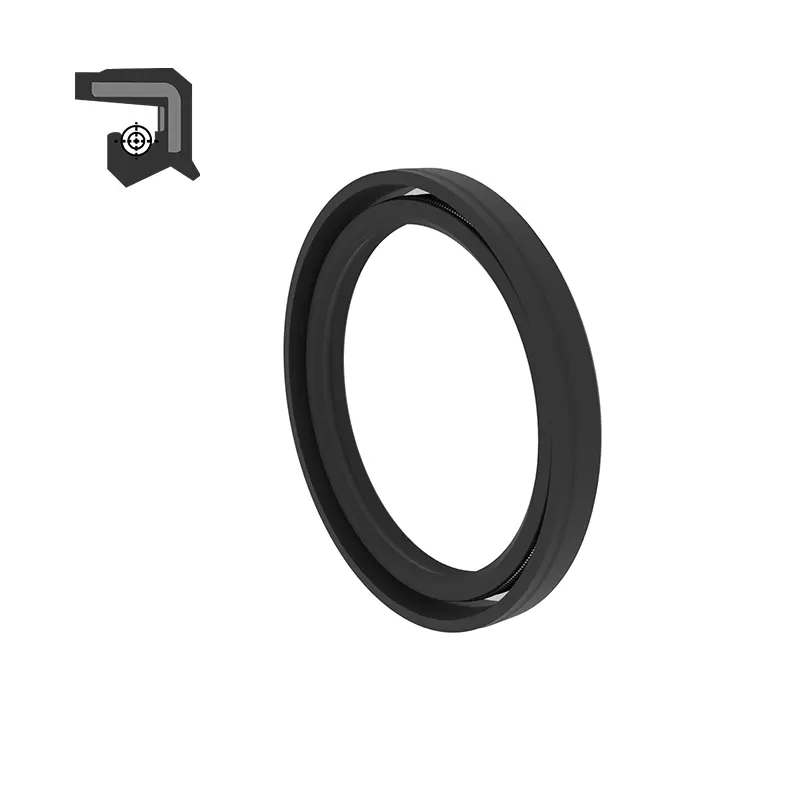

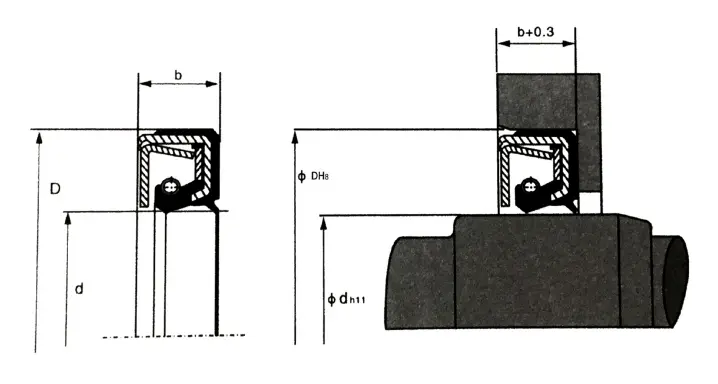

RCTCV สองลิปซีลน้ำมันโครงกระดูกแรงดันสูง
วัสดุ: ยาง NBR Nitrile
ปานกลาง: น้ำมันไฮดรอลิกฐาน
อุณหภูมิการทำงาน℃: -25 ถึง +100
ความเร็ว: -
ความดันในการทำงาน: 0.3MPA
ความแข็งของวัสดุ: -
| แบบอย่าง | d | D | b | รุ่นสั่งซื้อ |
|
แบบอย่าง | d | D | b | รุ่นสั่งซื้อ |
| RCTCV | 7 | 20 | 7 | RCTCV-7 | RCTCV | 26 | 42 | 8 | RCTCV-26 | |
| RCTCV | 8 | 18 | 7 | RCTCV-8 | RCTCV | 27 | 47 | 11 | RCTCV-27 | |
| RCTCV | 8 | 22 | 7 | RCTCV-8A | RCTCV | 28 | 48 | 11 | RCTCV-28 | |
| RCTCV | 10 | 25 | 7 | RCTCV-10 | RCTCV | 30 | 42 | 7 | RCTCV-30 | |
| RCTCV | 12 | 25 | 7 | RCTCV-12 | RCTCV | 30 | 50 | 11 | RCTCV-30A | |
| RCTCV | 13 | 28 | 7 | RCTCV-13 | RCTCV | 32 | 52 | 11 | RCTCV-32 | |
| RCTCV | 14 | 28 | 7 | RCTCV-14 | RCTCV | 34 | 54 | 11 | RCTCV-34 | |
| RCTCV | 15 | 30 | 7 | RCTCV-15 | RCTCV | 35 | 55 | 11 | RCTCV-35 | |
| RCTCV | 16 | 30 | 7 | RCTCV-16 | RCTCV | 38 | 58 | 11 | RCTCV-38 | |
| RCTCV | 17 | 35 | 8 | RCTCV-17 | RCTCV | 40 | 62 | 11 | RCTCV-40 | |
| RCTCV | 18 | 35 | 8 | RCTCV-18 | RCTCV | 42 | 65 | 12 | RCTCV-42 | |
| RCTCV | 19 | 35 | 8 | RCTCV-19 | RCTCV | 45 | 68 | 12 | RCTCV-45 | |
| RCTCV | 20 | 32 | 8 | RCTCV-20 | RCTCV | 48 | 70 | 12 | RCTCV-48 | |
| RCTCV | 20 | 40 | 11 | RCTCV-20A | RCTCV | 50 | 72 | 12 | RCTCV-50 | |
| RCTCV | 22 | 35 | 8 | RCTCV-22 | RCTCV | 52 | 75 | 12 | RCTCV-52 | |
| RCTCV | 22 | 42 | 11 | RCTCV-22A | RCTCV | 55 | 78 | 12 | RCTCV-55 | |
| RCTCV | 23 | 42 | 11 | RCTCV-23 | RCTCV | 58 | 80 | 12 | RCTCV-58 | |
| RCTCV | 24 | 40 | 8 | RCTCV-24 | RCTCV | 60 | 82 | 12 | RCTCV-60 | |
| RCTCV | 25 | 40 | 8 | RCTCV-25 | RCTCV | 62 | 85 | 12 | RCTCV-62 | |
| RCTCV | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|

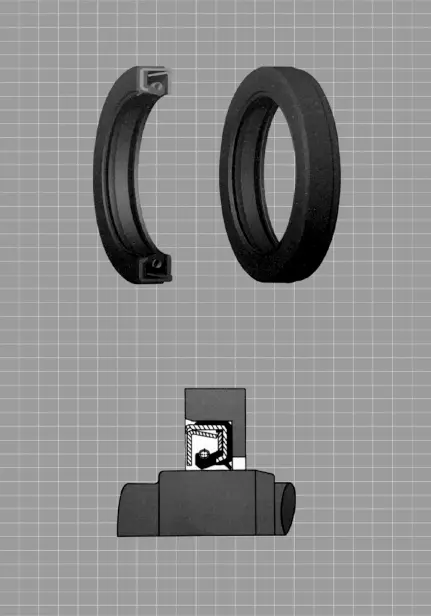

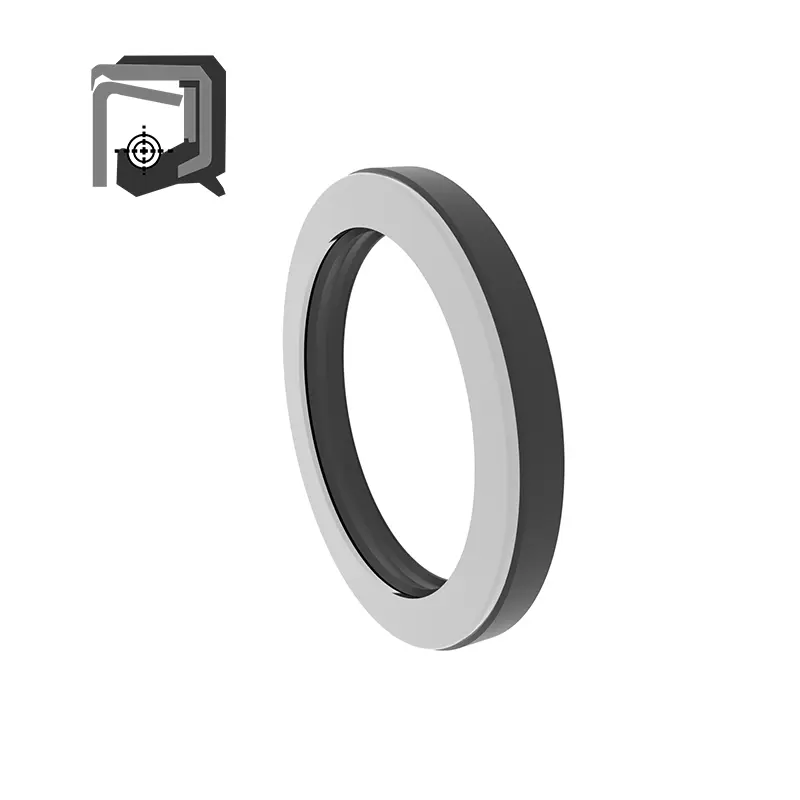

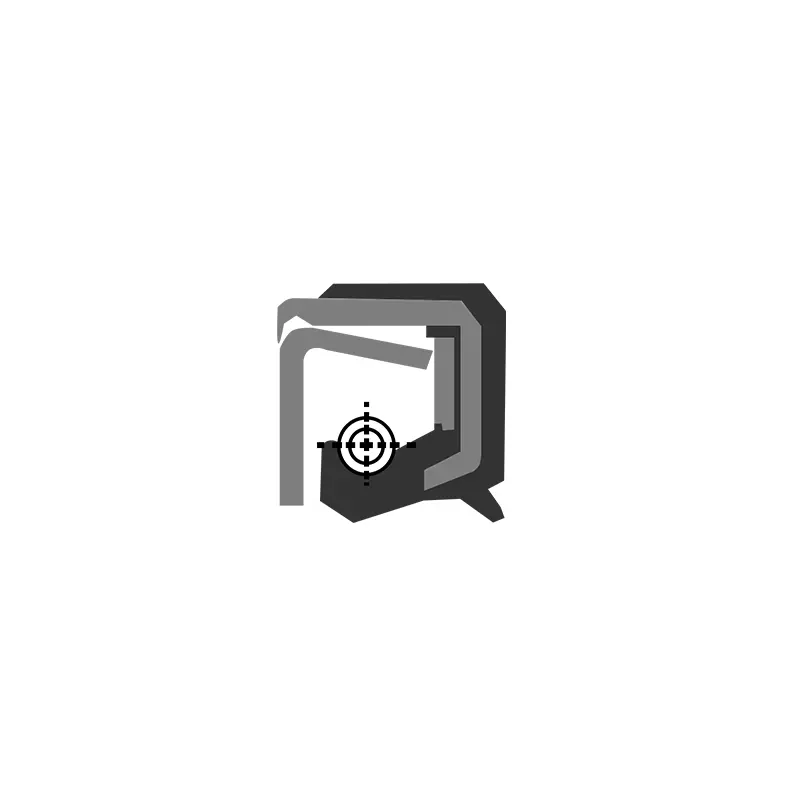

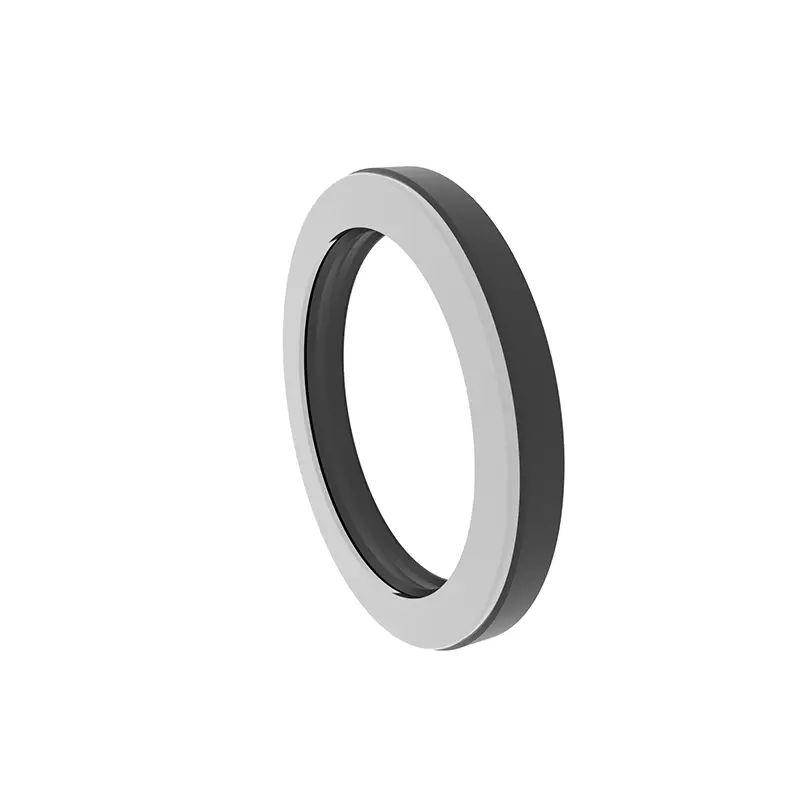

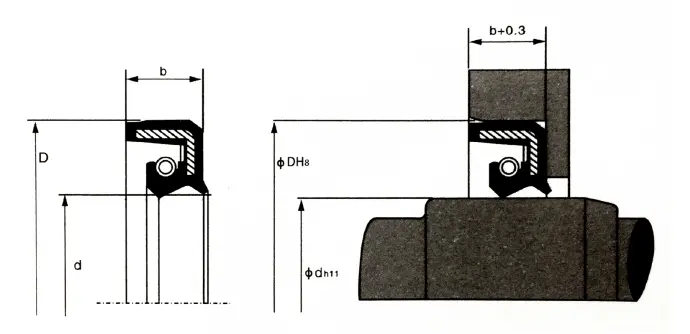

ภาพรวม: การออกแบบโครงกระดูกที่ทนความดันโดยรวม, การเสียรูปของริมฝีปากขนาดเล็กที่ใช้สำหรับปิดผนึกเพลาหมุนในสถานการณ์ที่สัมผัสกับแรงดัน
วัสดุ: ยาง NBR Nitrile
ปานกลาง: น้ำมันไฮดรอลิกที่ใช้ปิโตรเลียม
อุณหภูมิการทำงาน℃: -25 ถึง +100
ความเร็ว: -
แรงกดดันในการทำงาน: 1MPA
ความแข็งของวัสดุ: -
| แบบอย่าง | d | D | b | รุ่นสั่งซื้อ |
|
แบบอย่าง | d | D | b | รุ่นสั่งซื้อ |
| RCTCV | 25 | 45 | 11 | RCTCV-25 | RCTCV | 75 | 100 | 13 | RCTCV-75 | |
| RCTCV | 28 | 48 | 11 | RCTCV-28 | RCTCV | 80 | 105 | 13 | RCTCV-80 | |
| RCTCV | 30 | 50 | 11 | RCTCV-30 | RCTCV | 85 | 110 | 13 | RCTCV-85 | |
| RCTCV | 32 | 52 | 11 | RCTCV-32 | RCTCV | 90 | 115 | 13 | RCTCV-90 | |
| RCTCV | 34 | 54 | 11 | RCTCV-34 | RCTCV | 95 | 120 | 13 | RCTCV-95 | |
| RCTCV | 35 | 55 | 11 | RCTCV-35 | RCTCV | 100 | 125 | 13 | RCTCV-100 | |
| RCTCV | 38 | 58 | 11 | RCTCV-38 | RCTCV | 105 | 135 | 14 | RCTCV-105 | |
| RCTCV | 40 | 62 | 11 | RCTCV-40 | RCTCV | 110 | 140 | 14 | RCTCV-110 | |
| RCTCV | 42 | 65 | 12 | RCTCV-42 | RCTCV | 115 | 145 | 14 | RCTCV-115 | |
| RCTCV | 45 | 68 | 12 | RCTCV-45 | RCTCV | 120 | 150 | 14 | RCTCV-120 | |
| RCTCV | 48 | 70 | 12 | RCTCV-48 | RCTCV | 125 | 155 | 14 | RCTCV-125 | |
| RCTCV | 50 | 72 | 12 | RCTCV-50 | RCTCV | 130 | 160 | 14 | RCTCV-1330 | |
| RCTCV | 55 | 78 | 12 | RCTCV-55 | RCTCV | 140 | 170 | 14 | RCTCV-140 | |
| RCTCV | 60 | 82 | 12 | RCTCV-60 | RCTCV | 150 | 180 | 14 | RCTCV-150 | |
| RCTCV | 62 | 85 | 12 | RCTCV-62 | RCTCV | 170 | 200 | 16 | RCTCV-170 | |
| RCTCV | 65 | 90 | 13 | RCTCV-65 | RCTCV | 190 | 225 | 16 | RCTCV-190 | |
| RCTCV | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
