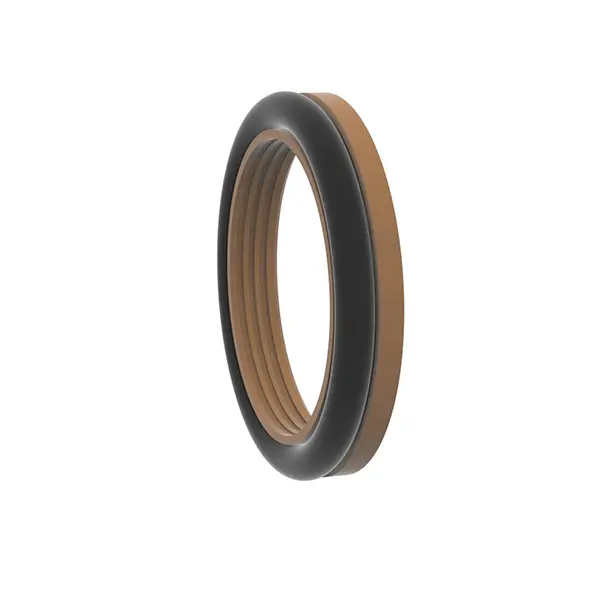

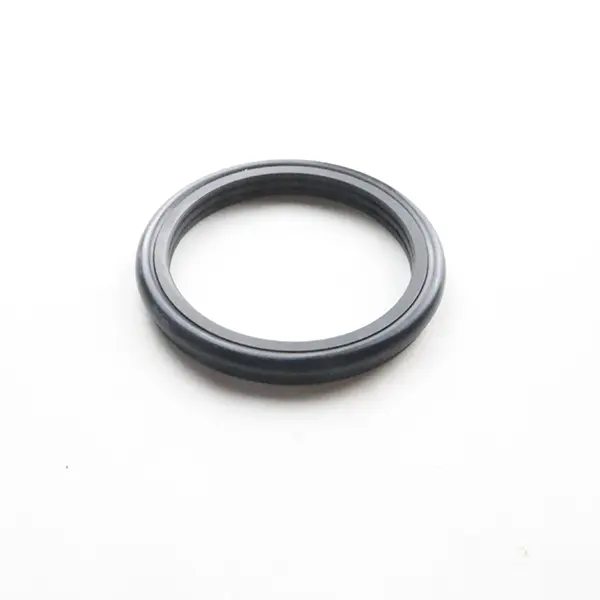

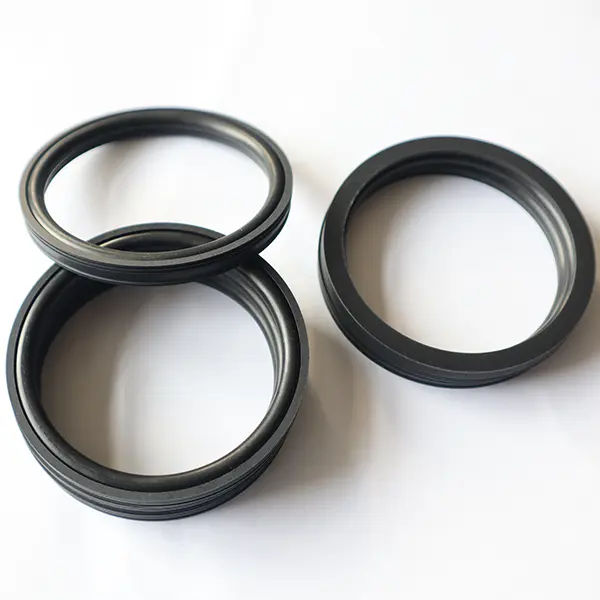

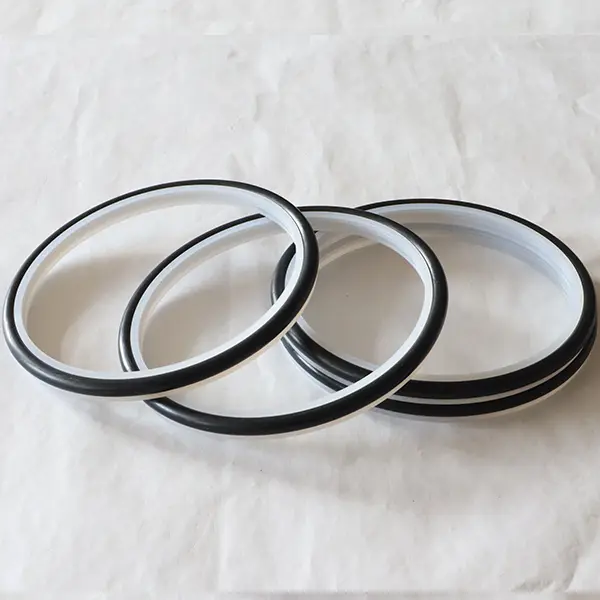

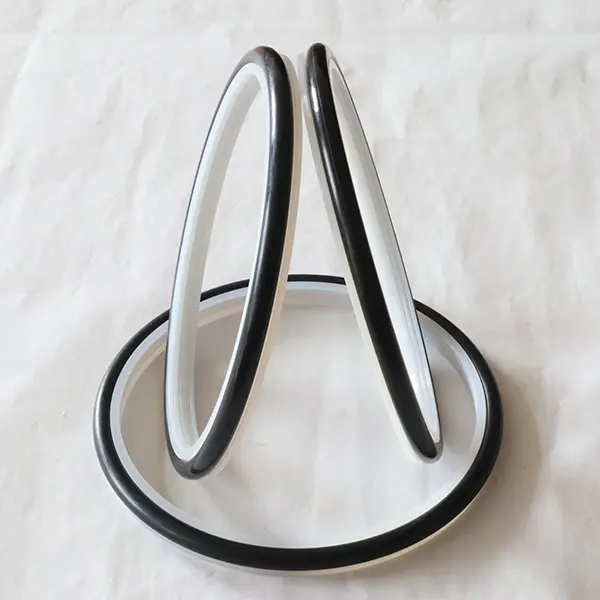

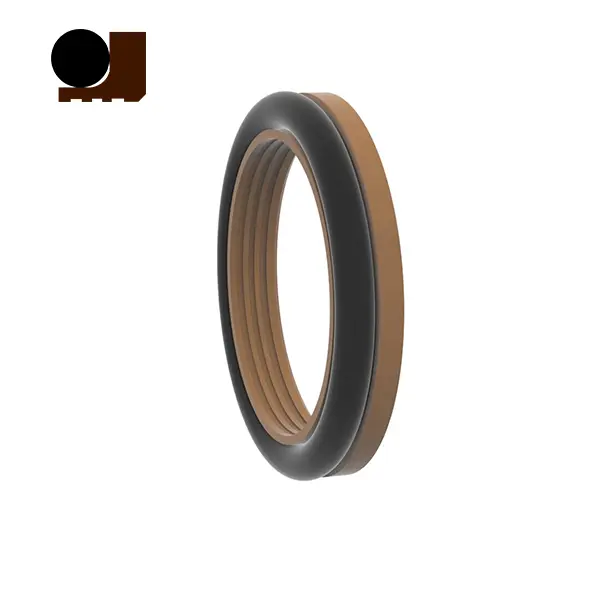

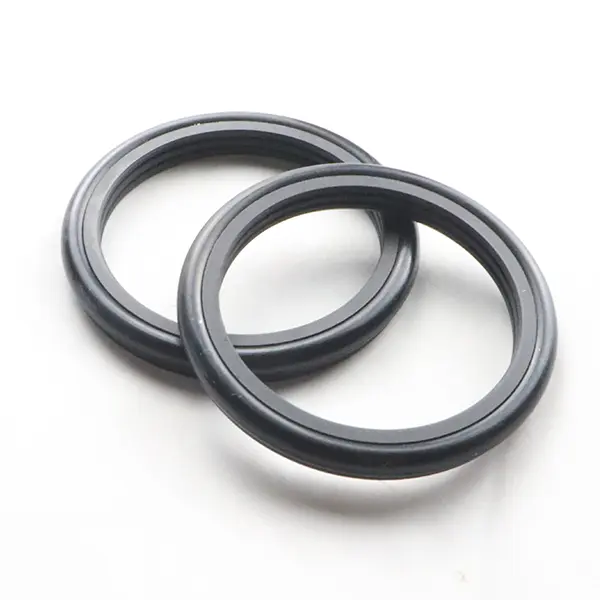

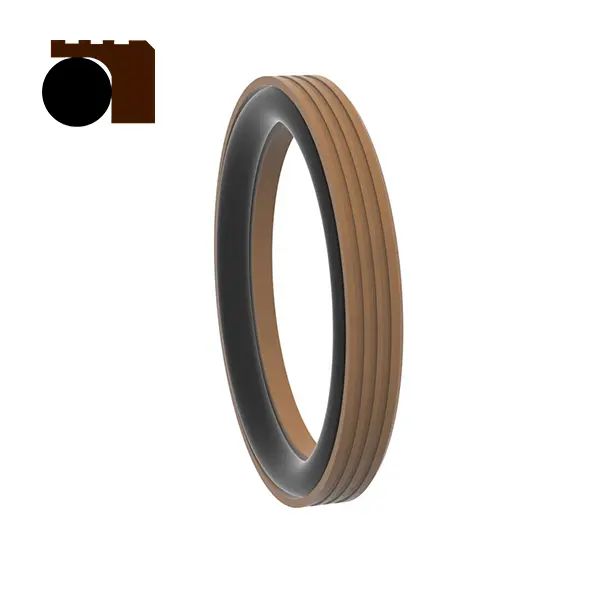

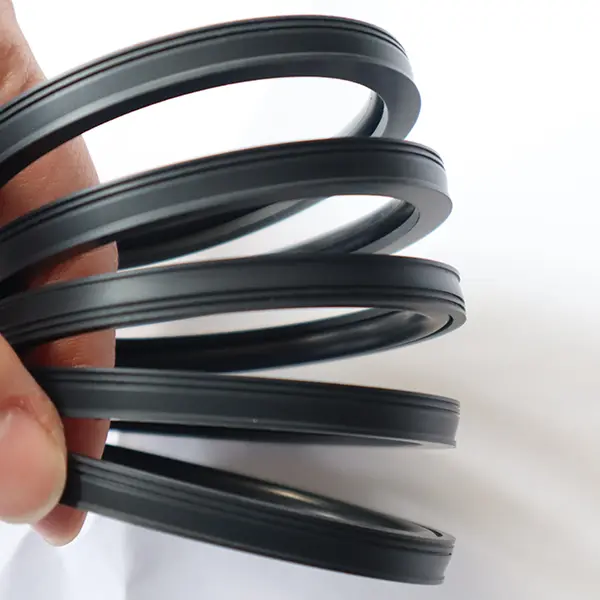

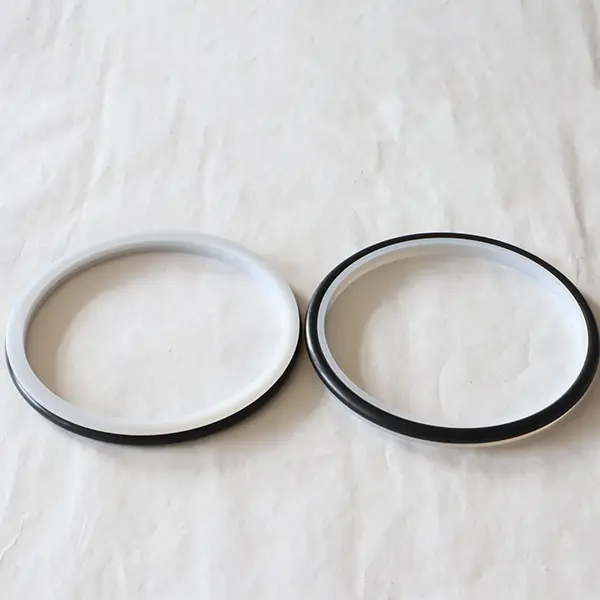

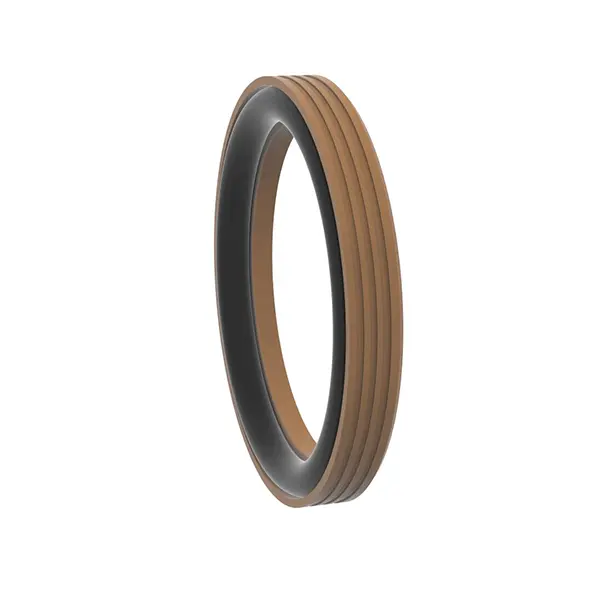

ซีลโรตารี่ของ Ruichen Seal สำหรับสารละลายซีเมนต์ทำจากแหวนซีลฟันพลาสติกที่มีประสิทธิภาพสูงและแหวนยางรูปโอ พวกเขาเหมาะสำหรับสภาพการทำงานที่รุนแรงเช่นปั๊มลูกสูบปั๊มโคลนสว่านสกรูแท่นขุดเจาะอุปกรณ์สำรวจน้ำมันและพืชผสมคอนกรีต พวกเขาแบ่งออกเป็นสองรุ่น: RC2061 และ RC2062
ทั้ง RC2061 และ RC2062 เหมาะสำหรับการปิดผนึกทางเดียวของการเคลื่อนที่แบบไฮดรอลิกและการเคลื่อนไหวแบบหมุน พวกเขามีลักษณะของชีวิตที่ยืนยาวแรงเสียดทานต่ำการปิดผนึกที่ดีพื้นที่โครงสร้างขนาดเล็กและการติดตั้งง่ายการใช้และการบำรุงรักษา การออกแบบการเพิ่มประสิทธิภาพของริมฝีปากปิดผนึกและความหนาเป็นพิเศษมีเอฟเฟกต์การปิดผนึกที่ดีแม้ในสื่อมะเร็งเช่นสารละลายซีเมนต์ เมื่อใช้สำหรับการปิดผนึกสื่อสารละลายเราขอแนะนำการหล่อลื่นจาระบีระหว่างซีลสอง (หรือมากกว่า)
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
คุณสมบัติของผลิตภัณฑ์:
ชีวิตที่ยาวนาน: การรวมกันของพลาสติกวิศวกรรมฟังก์ชั่นสูงและยางความทนทานที่แข็งแกร่ง
แรงเสียดทานต่ำ: การออกแบบที่ดีที่สุดช่วยลดความต้านทานการทำงานและปรับปรุงประสิทธิภาพ
การปิดผนึกที่ยอดเยี่ยม: การออกแบบริมฝีปากปิดผนึกพิเศษเหมาะสำหรับสื่อมะเร็งเช่นสารละลายซีเมนต์
โครงสร้างขนาดกะทัดรัด: การออกแบบพื้นที่ขนาดเล็กการติดตั้งและบำรุงรักษาง่าย
ใช้ได้กับสภาพการทำงานที่รุนแรง: ออกแบบมาสำหรับสื่อเช่นโคลนและสารละลายซีเมนต์ที่มีประสิทธิภาพที่มั่นคง
สถานการณ์แอปพลิเคชัน:
อุปกรณ์สำรวจน้ำมันเช่นปั๊มลูกสูบปั๊มโคลนสว่านสกรูแท่นขุดเจาะ ฯลฯ
เครื่องจักรก่อสร้างและอุปกรณ์เช่นสถานีผสมคอนกรีต
การตอบสนองแบบลูกสูบไฮดรอลิกอื่น ๆ และซีลโรตารี่ที่ต้องการความต้านทานการสึกหรอและความต้านทานต่อสื่อมะเร็ง
ข้อได้เปรียบทางเทคนิค:
การออกแบบการเพิ่มประสิทธิภาพริมฝีปากพิเศษและความหนาเพื่อปรับให้เข้ากับสภาพการทำงานที่รุนแรง
ติดตั้งง่ายค่าใช้จ่ายในการบำรุงรักษาต่ำและอายุการใช้งานที่ยาวนาน
ใช้ได้กับสภาพแวดล้อมที่รุนแรงที่มีการสึกหรอสูงและมลพิษสูง
คำแนะนำการใช้งาน:
เมื่อใช้สำหรับสื่อโคลนขอแนะนำให้ใช้จาระบีและหล่อลื่นระหว่างซีลสอง (หรือมากกว่า) เพื่อยืดอายุของตราประทับ

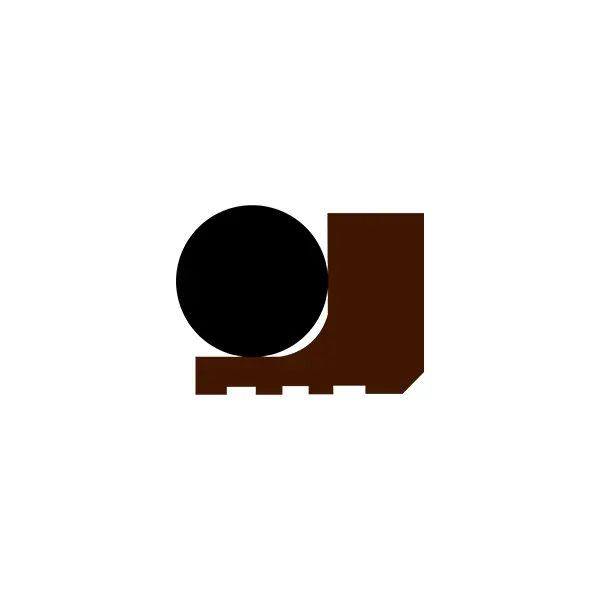

RC2061
สภาพการทำงานที่เกี่ยวข้อง (ค่าขีด จำกัด ไม่ควรปรากฏในเวลาเดียวกัน)
| ความดัน (MPA) | อุณหภูมิ (℃) | ความเร็ว (m/s) | ปานกลาง | |
| การเคลื่อนไหวแบบลูกสูบ | การเคลื่อนไหวแบบหมุน | |||
| ≤100 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | ≤2 | น้ำมันไฮดรอลิกอิมัลชันน้ำโคลนน้ำมันดิบ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||
การเลือกวัสดุ
1. วัสดุโอริงที่ตรงกันสามารถเลือกได้: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: วัสดุมาตรฐาน PTFE4, วัสดุเสริมอื่น ๆ PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 ฯลฯ
ตัวอย่างการสั่งซื้อ
รุ่นสั่งซื้อ RC2061-80*91.7*7.6-PTFE4-R01 เส้นผ่านศูนย์กลางของเพลารุ่น*เส้นผ่านศูนย์กลางร่อง*
ข้อมูลจำเพาะ (ขนาดใดก็ได้ภายในช่วงพารามิเตอร์พร้อมใช้งาน)

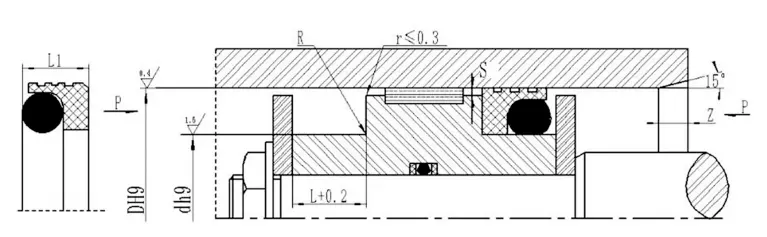

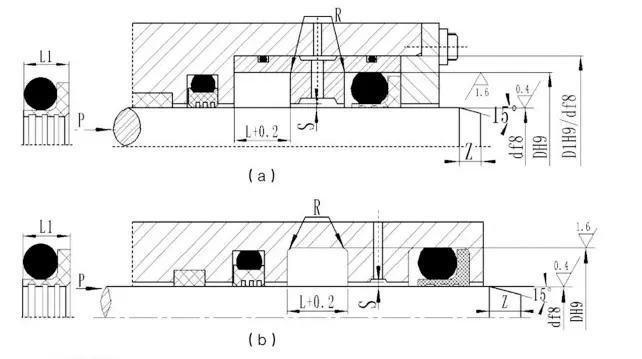

| ช่วงเส้นผ่านศูนย์กลางเพลา มาตรฐาน D F8 RC2061 | ช่วงเส้นผ่านศูนย์กลางเพลา ประเภทหนัก D F8 RC2061-Z | เส้นผ่านศูนย์กลางร่อง D H9 | ร่องความกว้าง l+0.2 | ความกว้างของตราประทับ L1 | รอบมุม rสูงสุด | การกวาดล้างรัศมี sสูงสุด | เลี้ยว zนาที | เส้นผ่านศูนย์กลางลวดโอริง | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | d+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670 | 39 ~ 107.9 | d+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | d+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางเพลา≤30mmแนะนำให้เปิดร่อง
2. สำหรับซีลโรตารี่ขอแนะนำให้ใช้ความแข็งของพื้นผิวของเพลาหมุนเป็น HRC ≥58
3. สำหรับความดันที่มากกว่า 30mpa แนะนำให้ใช้ H8/F8 สำหรับช่องว่างการอัดรีด

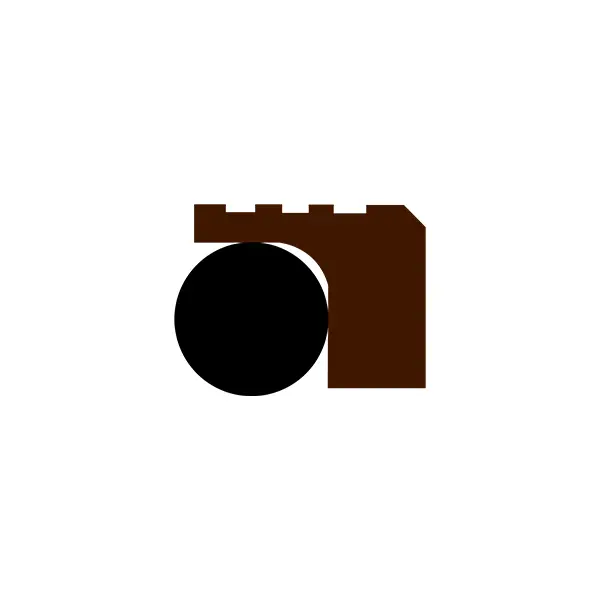

RC2062 สภาพการทำงานที่เกี่ยวข้อง (ค่าขีด จำกัด ไม่ควรปรากฏในเวลาเดียวกัน)
| ความดัน (MPA) | อุณหภูมิ (℃) | ความเร็ว (m/s) | ปานกลาง | |
| การเคลื่อนไหวแบบลูกสูบ | การเคลื่อนไหวแบบหมุน | |||
| ≤100 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | ≤2 | น้ำมันไฮดรอลิกอิมัลชันน้ำโคลนน้ำมันดิบ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||
การเลือกวัสดุ
1. วัสดุโอริงที่ตรงกันสามารถเลือกได้: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: วัสดุมาตรฐาน PTFE4, วัสดุเสริมอื่น ๆ PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 ฯลฯ
ตัวอย่างการสั่งซื้อ
รุ่นคำสั่งซื้อ RC2062-80*68.3*7.6-PTFE4-R01 เส้นผ่านศูนย์กลางโมเดลโมเดล*เส้นผ่านศูนย์กลางร่อง*รหัสความกว้างของร่อง
ข้อมูลจำเพาะ (ขนาดใดก็ได้ภายในช่วงพารามิเตอร์พร้อมใช้งาน)
| ช่วงรูรับแสง ประเภทมาตรฐาน D H9 RC2062 | ช่วงรูรับแสง ประเภทหนัก D H9 RC2062-Z | เส้นผ่านศูนย์กลางร่อง D H9 | ร่องความกว้าง l+0.2 | ความกว้างซีล L1 | รอบมุม rสูงสุด | การกวาดล้างรัศมีสูงสุด | เลี้ยว Zนาที | เส้นผ่านศูนย์กลางลวดโอริง | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 8 ~ 12.9 | - | d-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-155.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-199.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางของกระบอกสูบ≤ 30 มม. ขอแนะนำให้ใช้ร่องแบบเปิด
2. สำหรับความดันที่มากกว่า 30MPa ขอแนะนำให้ใช้ H8/F8 สำหรับช่องว่างการอัดขึ้นรูป
