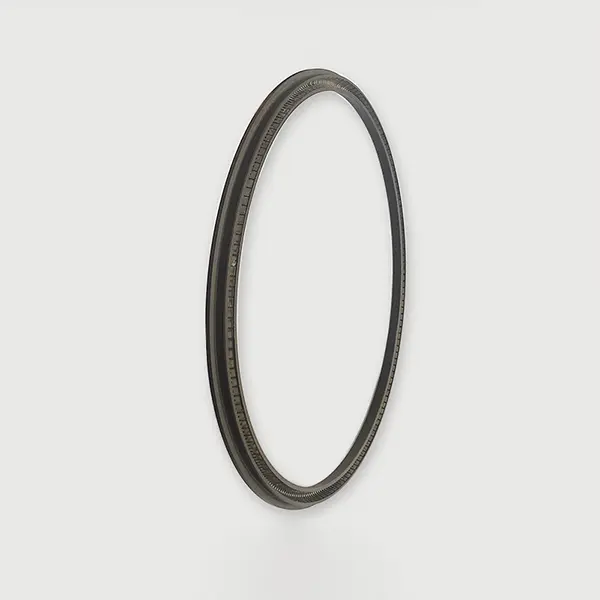

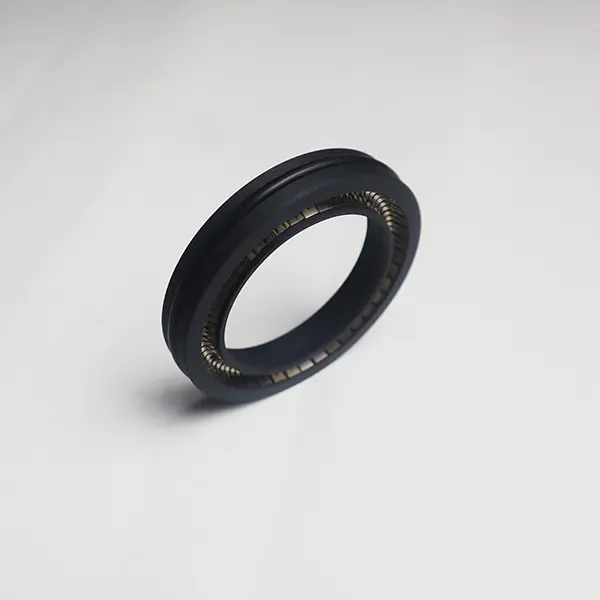

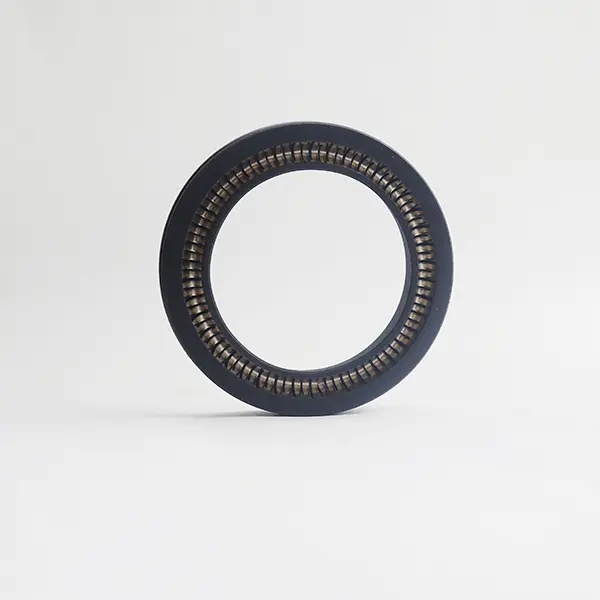

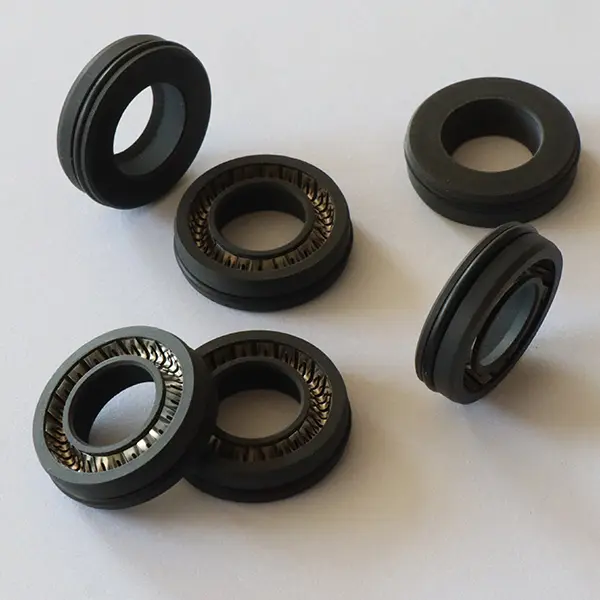

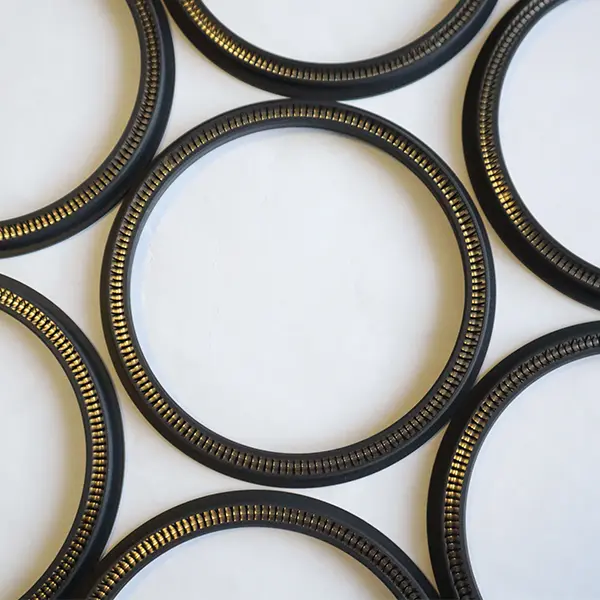

ในบรรดาแมวน้ำสปริงแบบหมุนได้ส่วนใหญ่มีสองประเภท: RC2055 และ RC2056 Ruichen Seals ได้ศึกษาการพัฒนาและการผลิตผลิตภัณฑ์ซีลมาหลายปีแล้ว ตามสถานการณ์ที่แตกต่างกันและความต้องการที่แตกต่างกันมันมีการออกแบบที่มีรายละเอียดมากขึ้นอย่างสมบูรณ์แบบ

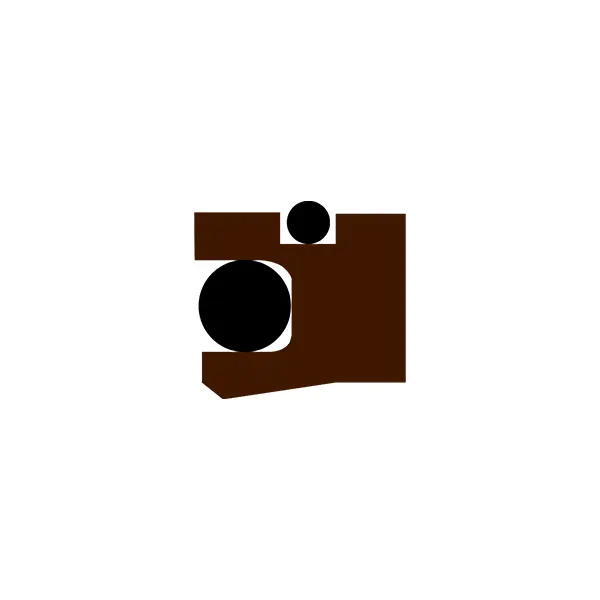

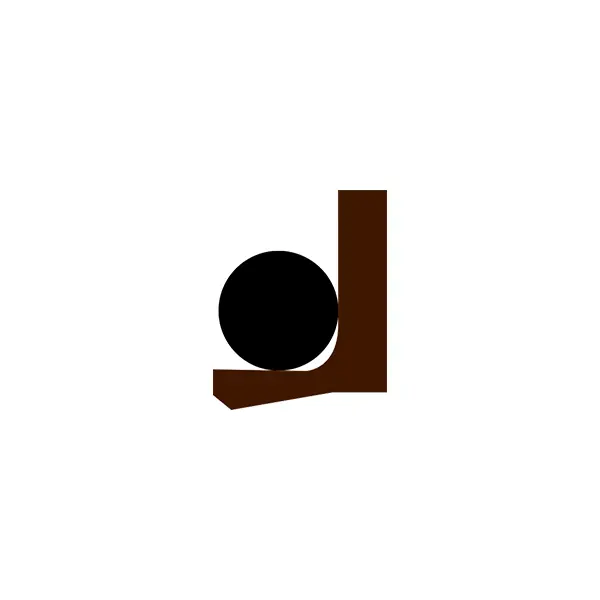

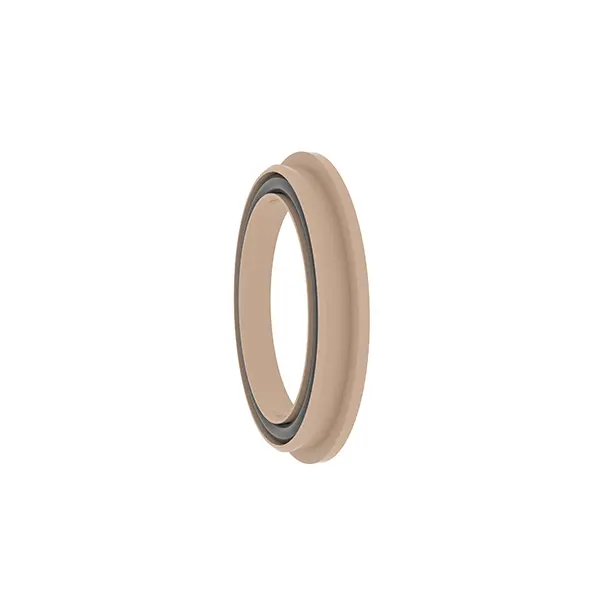

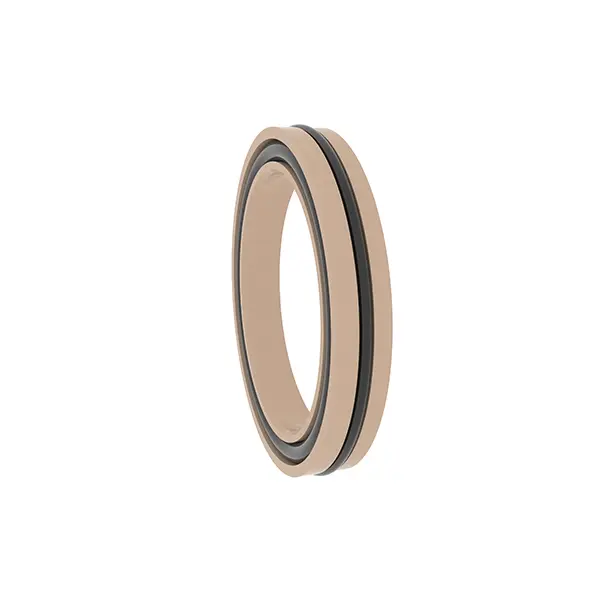

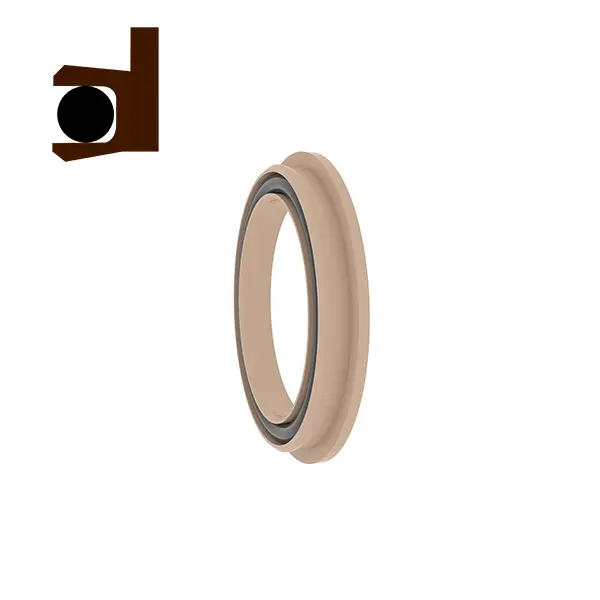

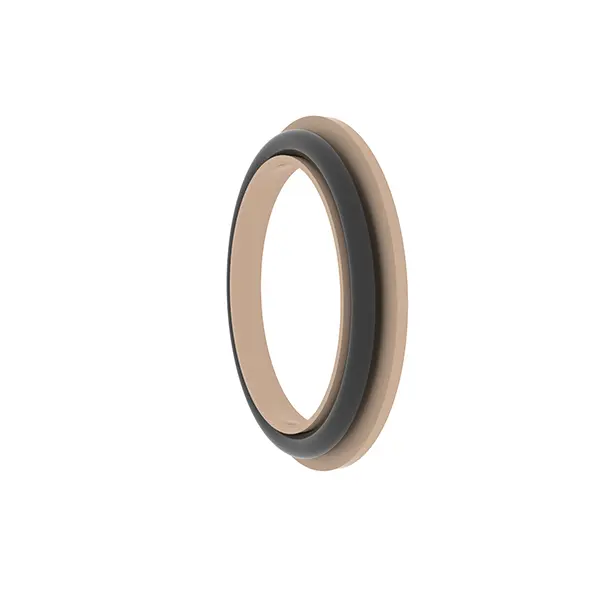

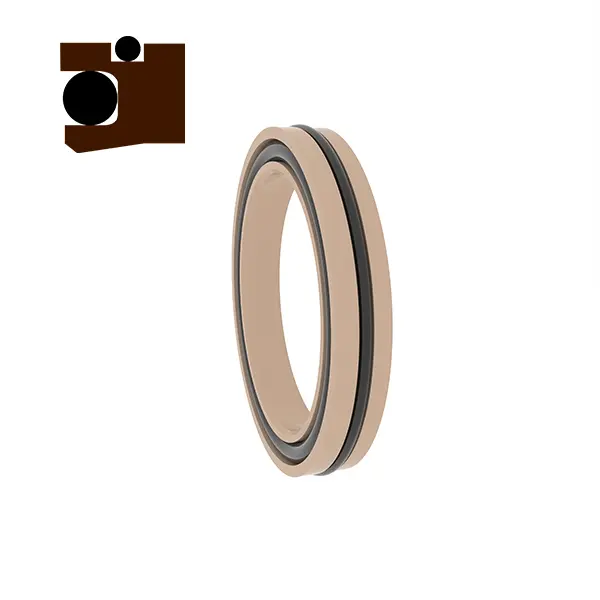

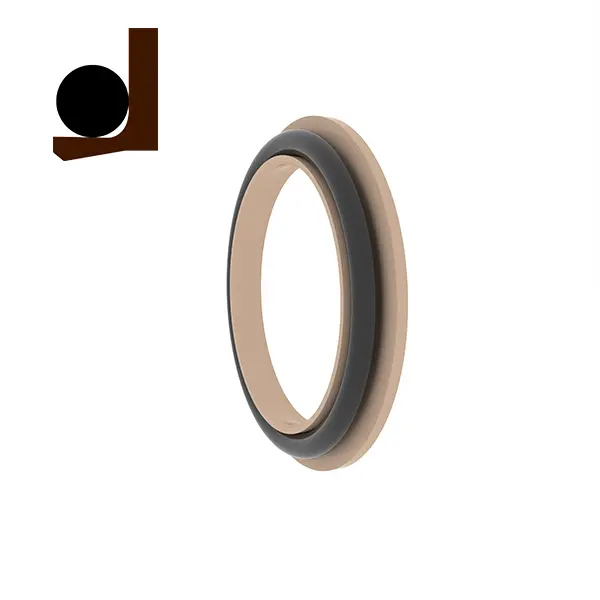

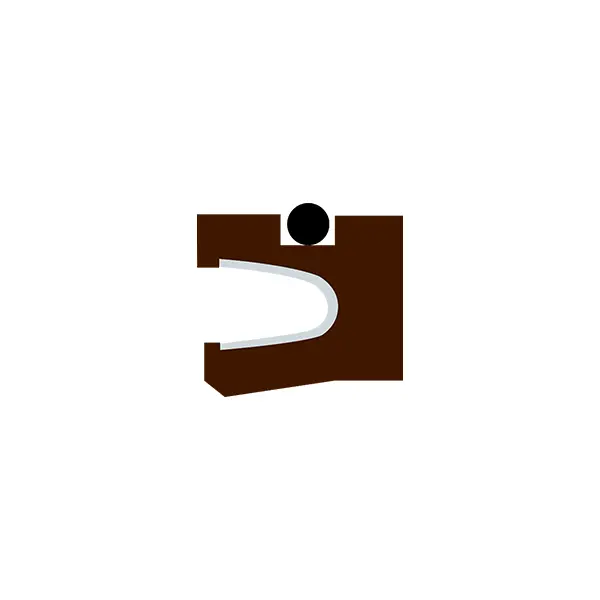

RC2055 เป็นซีลแพนแบบโรตารี่ RC2055-B เป็นซีลฟันหมุนและ RC2055-C เป็นซีลรูปแบบรูปแบบ Y แบบโรตารี่ ร่องของทั้งสามนั้นสามารถใช้แทนกันได้ พวกเขาเป็นซีลฟังก์ชั่นสูงที่มีความดันทิศทางเดียวที่ใช้กับเพลาหมุน ในหมู่พวกเขาซีลโรตารี่แพนแบบโรตารี่ RC2055 ประกอบด้วยสปริงสแตนเลสและพลาสติกฟังก์ชั่นสูง เมื่อใช้ RC2055-B และ RC2055-C จำเป็นต้องเลือกวัสดุอีลาสโตเมอร์ที่ตรงกันอย่างสมเหตุสมผล

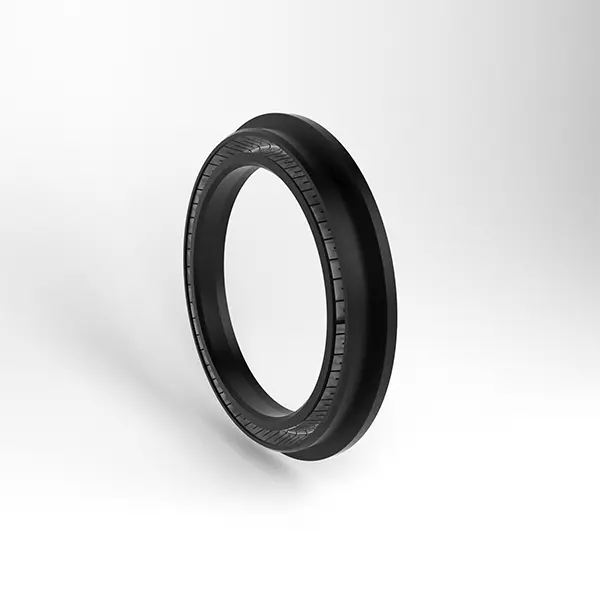

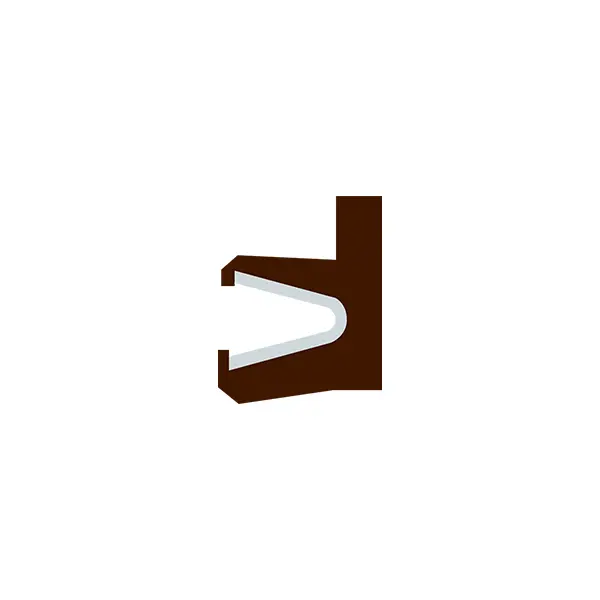

RC2056 เป็นซีลแพนแบบโรตารี่และ RC2056-B เป็นซีลรูปแบบรูปแบบ Y แบบโรตารี่ ร่องสามารถเปลี่ยนได้ นอกจากนี้ยังเหมาะสำหรับใช้ในการหมุนเพลา ในหมู่พวกเขาซีลโรตารี่แพน RC2056 ประกอบด้วยสปริงสแตนเลสและพลาสติกฟังก์ชั่นสูง เมื่อใช้ RC2056-B และจำเป็นต้องเลือกวัสดุอีลาสโตเมอร์ที่ตรงกันอย่างสมเหตุสมผล
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
คุณสมบัติของผลิตภัณฑ์:
ประสิทธิภาพสูง: สปริงสแตนเลสและพลาสติกฟังก์ชั่นสูงรวมกันเพื่อให้แน่ใจว่าประสิทธิภาพการปิดผนึกและความทนทานที่ยอดเยี่ยม
การแลกเปลี่ยนกัน: การออกแบบร่องของผลิตภัณฑ์ในซีรีส์นั้นเหมือนกันซึ่งช่วยให้สามารถใช้แทนกันได้และการปรับตัวที่ยืดหยุ่นกับสภาพการทำงานที่แตกต่างกัน
ใช้กันอย่างแพร่หลาย: เหมาะสำหรับการปิดผนึกความดันทางเดียวของเพลาหมุนเพื่อตอบสนองความต้องการทางอุตสาหกรรมที่หลากหลาย
Elastomers เสริม: RC2055-B, RC2055-C และ RC2056-B สนับสนุนการเลือกวัสดุอีลาสโตเมอร์ที่ตรงกันตามสภาพการทำงานเพื่อปรับปรุงความสามารถในการปรับตัว
สถานการณ์แอปพลิเคชัน:
การปิดผนึกความดันทางเดียวของเพลาหมุนเหมาะสำหรับอุปกรณ์อุตสาหกรรมเครื่องจักรวิศวกรรมระบบไฮดรอลิก ฯลฯ
โอกาสที่จำเป็นต้องมีการปิดผนึกฟังก์ชั่นสูงเช่นปิโตรเคมีอุปกรณ์พลังงานเครื่องจักรกลหนัก ฯลฯ
ข้อได้เปรียบทางเทคนิค:
สปริงสแตนเลสให้แรงรัศมีที่เสถียรเพื่อให้แน่ใจว่ามีผลกระทบต่อการปิดผนึกระยะยาว
การรวมกันของพลาสติกฟังก์ชั่นสูงและวัสดุอีลาสโตเมอร์เหมาะสำหรับสภาพการทำงานของแรงดันสูงและความเร็วสูง
การออกแบบที่เปลี่ยนได้ของร่องได้ทำให้การติดตั้งและบำรุงรักษาง่ายขึ้นและลดค่าใช้จ่ายในการใช้งาน
คำแนะนำการใช้งาน:
เลือกโมเดลซีลที่เหมาะสมและวัสดุอีลาสโตเมอร์ตามสภาพการทำงานที่เฉพาะเจาะจง
ตรวจสอบให้แน่ใจว่าร่องสะอาดระหว่างการติดตั้งเพื่อหลีกเลี่ยงความเสียหายต่อซีล
RC2055
สภาพการทำงานที่เกี่ยวข้อง (ค่าขีด จำกัด ไม่ควรปรากฏในเวลาเดียวกัน)
| ความดัน (MPA) | อุณหภูมิ (℃) | ความเร็ว (m/s) | ปานกลาง | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | สื่อของเหลวและก๊าซเกือบทั้งหมด |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
การเลือกวัสดุ
1. วัสดุโอริงที่ตรงกันสามารถเลือกได้: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 ฯลฯ
3. สปริงสแตนเลส: สปริงรูปตัววี
ตัวอย่างการสั่งซื้อ
RC2055- 40-PTFE4+V เส้นผ่า
RC2055-B-40-PTFE4+R02 เส้นผ่านศูนย์กลางเพลาคือ 40, วัสดุวงแหวนปิดผนึกคือ PTFE4, การจับคู่โอริงคือฟลูออโรเบเบอร์
RC2055-C-40-PTFE4+R02 เส้นผ่า
ตารางข้อมูลจำเพาะตาราง (ข้อมูลจำเพาะทั้งหมดภายในช่วงพารามิเตอร์พร้อมใช้งาน)
| ช่วงเส้นผ่านศูนย์กลางของก้าน D F8 | เส้นผ่านศูนย์กลางร่อง DH9 | เส้นผ่านศูนย์กลางร่อง D1H10 | ความลึกของขอบ L1 | ร่องความกว้าง l | นำเข้า Charmfer K | การกวาดล้างรัศมี S สูงสุด | ความยาว Charmfer | R สูงสุด | |
| 10mpa | 20MPA | ||||||||
| 5 ~ 19.9 | d+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | D+7 | d+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | d+10.5 | d+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | d+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
หมายเหตุ: ขอแนะนำว่าความแข็งของพื้นผิวของเพลาหมุนควรเป็น HRC ≥ 58

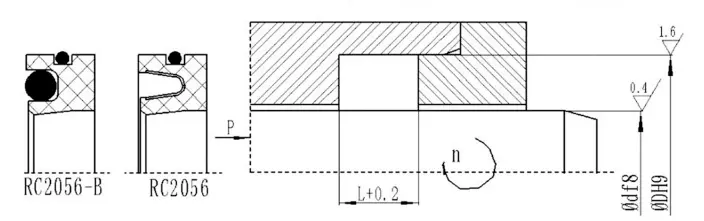

RC2056
สภาพการทำงานที่เกี่ยวข้อง (ค่าขีด จำกัด ไม่ควรปรากฏในเวลาเดียวกัน)
| ความดัน (MPA) | อุณหภูมิ (℃) | ความเร็ว (m/s) | ปานกลาง | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | สื่อของเหลวและก๊าซเกือบทั้งหมด |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
การเลือกวัสดุ
1. วัสดุโอริงที่ตรงกันสามารถเลือกได้: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 ฯลฯ 3. สปริงสแตนเลส: สปริงรูปตัววี
ตัวอย่างการสั่งซื้อ
RC2056-40*62*8-PTFE4+V D*D*L, วัสดุวงแหวนปิดผนึกคือ PTFE4 และสปริงสแตนเลสเป็นสปริงรูปตัววี RC2056-B-40*62*8-PTFE4+R02 D*D*L วัสดุวงแหวนปิดผนึกคือ PTFE4 และโอริงที่ตรงกันคือฟลูออโรเบเบอร์
