ซีลการเลี้ยวของก้านลูกสูบ

ซีลการหมุนซีลลูกสูบ RCS Series ได้รับการพัฒนาออกแบบและผลิตโดย Ruichen Seals ด้วยการปรับตัวที่ยืดหยุ่นและประสิทธิภาพสูงเป็นแกนกลาง ผลิตภัณฑ์ชุดนี้มีราคาสูงและราคาประหยัดซึ่งครอบคลุมความต้องการของสถานการณ์ไฮดรอลิกนิวเมติกและอุตสาหกรรมที่รุนแรง

ซีรี่ส์ RCS ของเราผ่านการออกแบบระดับมืออาชีพและการผลิตทางเทคนิคตรงกับความต้องการที่หลากหลายของซีลการหมุนของลูกสูบลูกสูบ

ในแง่ของการออกแบบโครงสร้างโมเดลพื้นฐานจะเน้นความมั่นคงและความสะดวกในการใช้งาน: RCS101/103 ช่วยเพิ่มความมั่นคงในการฝังผ่านโอริงที่แน่นหนาหรือริมฝีปากเสริมโดยเฉพาะอย่างยิ่งสำหรับจังหวะสั้น ๆ ; RCS102/104R/117R รองรับแรงกดดันที่สูงขึ้นโดยการเพิ่มประสิทธิภาพวัสดุและความเข้ากันได้ของร่อง (เช่น RCS102R สำหรับสถานการณ์ความดันสูงของร่องมาตรฐาน) สำหรับระบบนิวเมติก RCS105/205 ใช้การออกแบบริมฝีปากพิเศษเพื่อรักษาฟิล์มน้ำมันหล่อลื่นและปรับให้เข้ากับสภาพแวดล้อมการหล่อลื่น/การหล่อลื่น

Ruichen Seals ยังมุ่งเน้นไปที่วัสดุและนวัตกรรมการทำงาน แบบจำลองเช่น RCS118/119/124-129 ใช้ polytetrafluoroethylene (PTFE) หรือ polyurethane เป็นร่างกายหลักรวมกับ Mander Springs หรือ Oring เพื่อสมดุลความดันเพื่อให้ได้แรงเสียดทานต่ำ RCS129 สามารถสร้างระบบการปิดผนึกด้วย RCS101 ซึ่งเหมาะสำหรับการเดินเครื่องจักรและอุปกรณ์ไฮดรอลิกหนัก RCS126-128 เพิ่มประสิทธิภาพการปิดผนึกแรงดันต่ำผ่านการออกแบบ V-piece แบบไม่สมมาตรและปรับแต่งสำหรับอุตสาหกรรมยาและเคมี

สำหรับสภาพการทำงานที่ซับซ้อน RCS120/138 และซีลที่ออกฤทธิ์สองครั้งอื่น ๆ ได้ออกแบบวงแหวนสนับสนุนแบบบูรณาการซึ่งทนทานต่อแรงดันสูงและการบิดเบือนและปรับให้เข้ากับร่องขนาดกะทัดรัด RCS131 เป็นตัวทดแทนโอริงซึ่งมีความต้านทานต่อการอัดรีดและการดื้อยาทางเคมีและได้กลายเป็นทางเลือกที่ต้องการสำหรับอุตสาหกรรมอาหารและเวชภัณฑ์ และ RCS116/216 สามารถซ่อมแซมกระบอกสูบเก่าได้อย่างรวดเร็วผ่านการติดตั้งติดตั้งเพื่อลดต้นทุนการหยุดทำงาน

ซีรี่ส์ RCS ช่วยให้ลูกค้ารับมือกับแรงดันสูงความเร็วสูงสื่อการกัดกร่อนและความท้าทายในอุตสาหกรรมพิเศษและปรับปรุงความน่าเชื่อถือของอุปกรณ์และชีวิต


คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:

ซีลการหมุนของลูกสูบแท่งมีความเหมาะสมสำหรับกระบอกสูบไฮดรอลิกและกระบอกสูบยานพาหนะวิศวกรรมเครื่องจักรกลการเกษตรปั้นจั่นและอุปกรณ์ไฮดรอลิกทางทะเลเครื่องมือเครื่องจักร

ใช้ในเครื่องจักรอุตสาหกรรมหนัก, การกด, อุตสาหกรรมเคมี, กระบอกสูบน้ำมันเร็วและอุตสาหกรรมเครื่องจักรวางตำแหน่งอุตสาหกรรมยาอุตสาหกรรมยา


ข้อดี

ซีลการกลึงก้านลูกสูบจะถูกฝังอยู่ในร่องที่เสถียรด้วยช่วงอุณหภูมิที่กว้างประสิทธิภาพการปิดผนึกแบบคงที่และแบบไดนามิกที่ยอดเยี่ยมและความสามารถในการกู้คืนน้ำมันที่เหลืออยู่ภายใต้สภาวะไดนามิก แรงเสียดทานต่ำไม่มีการคืบคลานความต้านทานการสึกหรอสูงค่าคงที่และแรงเสียดทานต่ำมีเพียงประสิทธิภาพการต่อต้านการหายใจที่ดีค่าการนำความร้อนที่ดีและช่วงอุณหภูมิที่กว้าง

เหมาะสำหรับแท่งลูกสูบเก่าประเภทเปิดง่ายต่อการติดตั้งการคืบคลาน

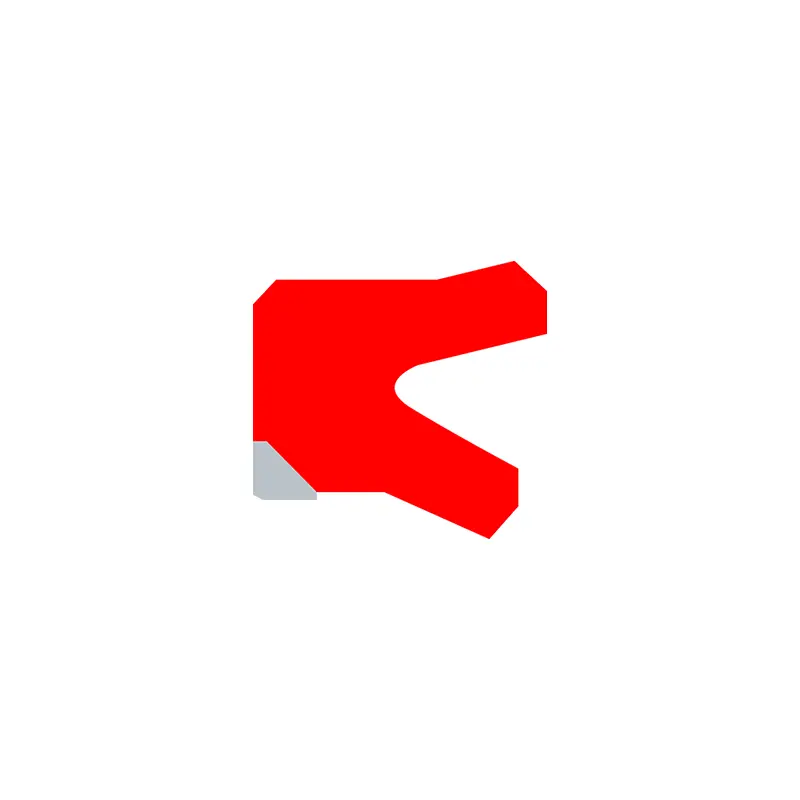

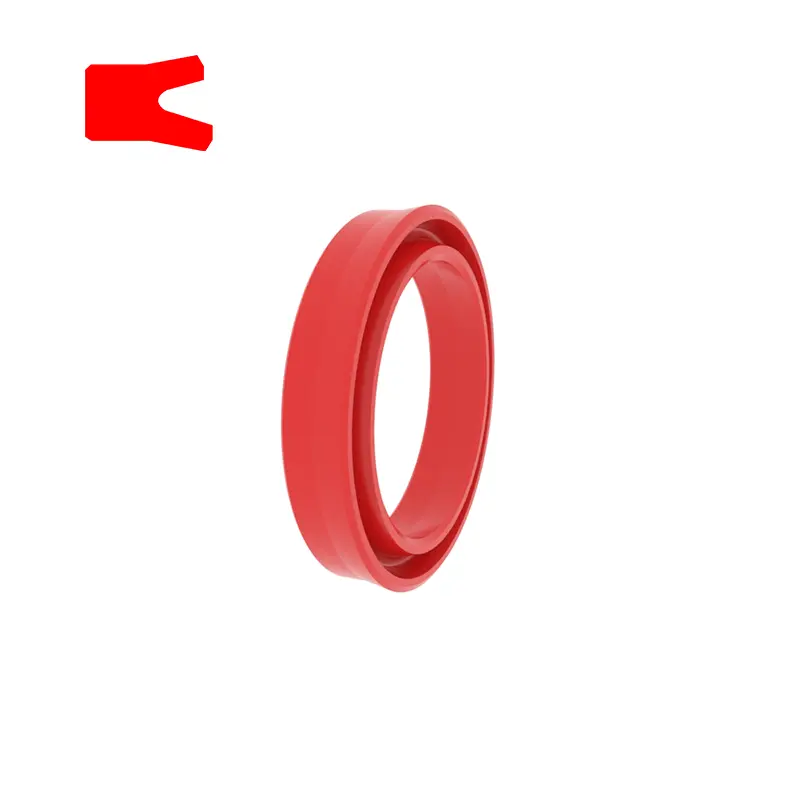

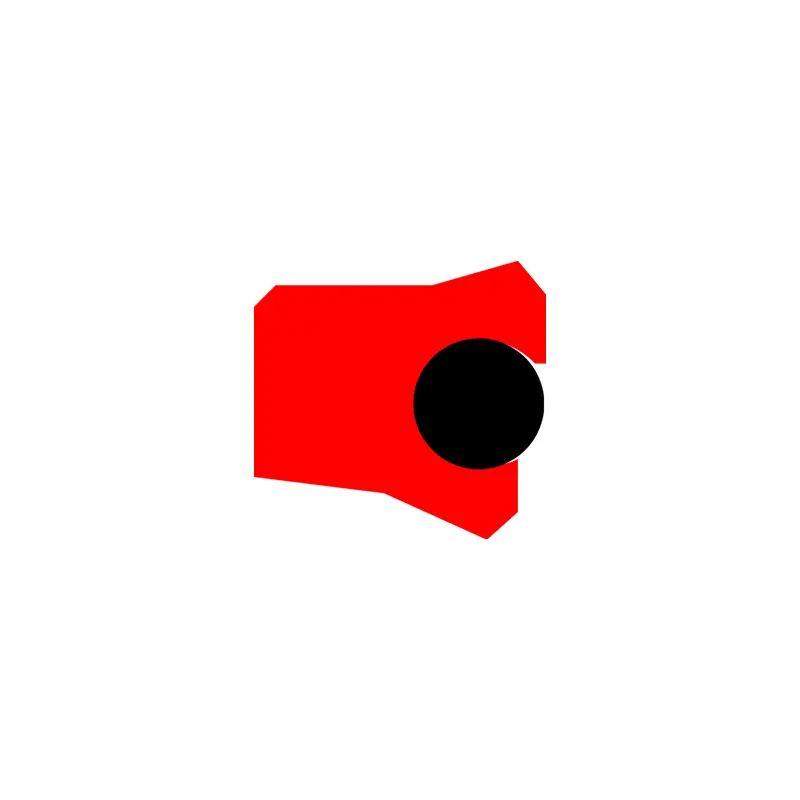

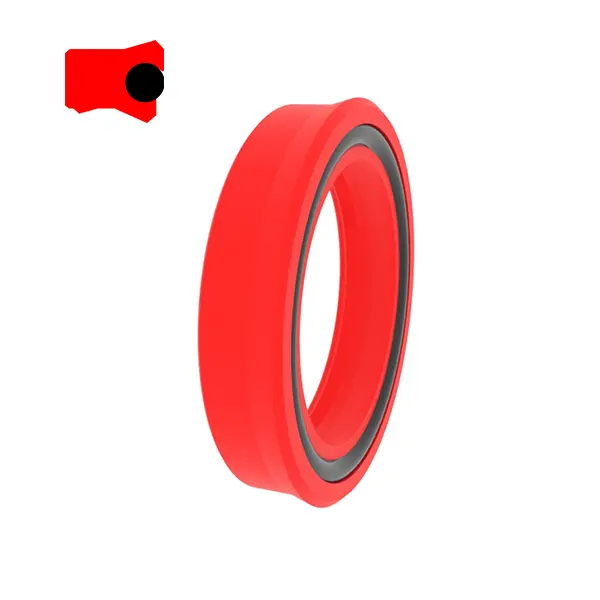

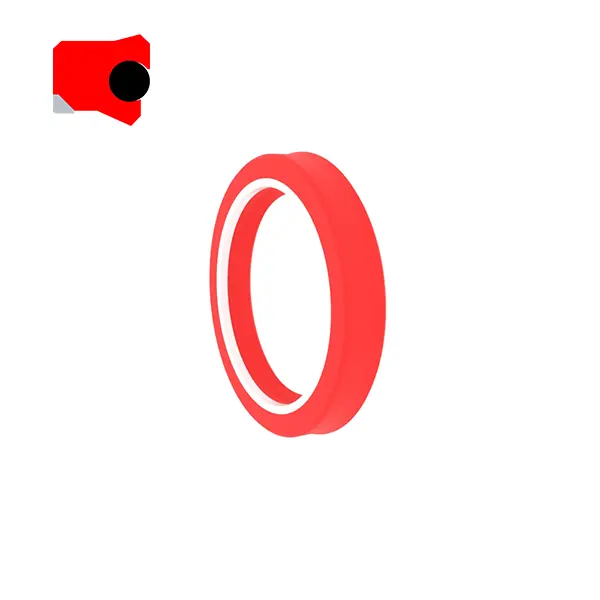

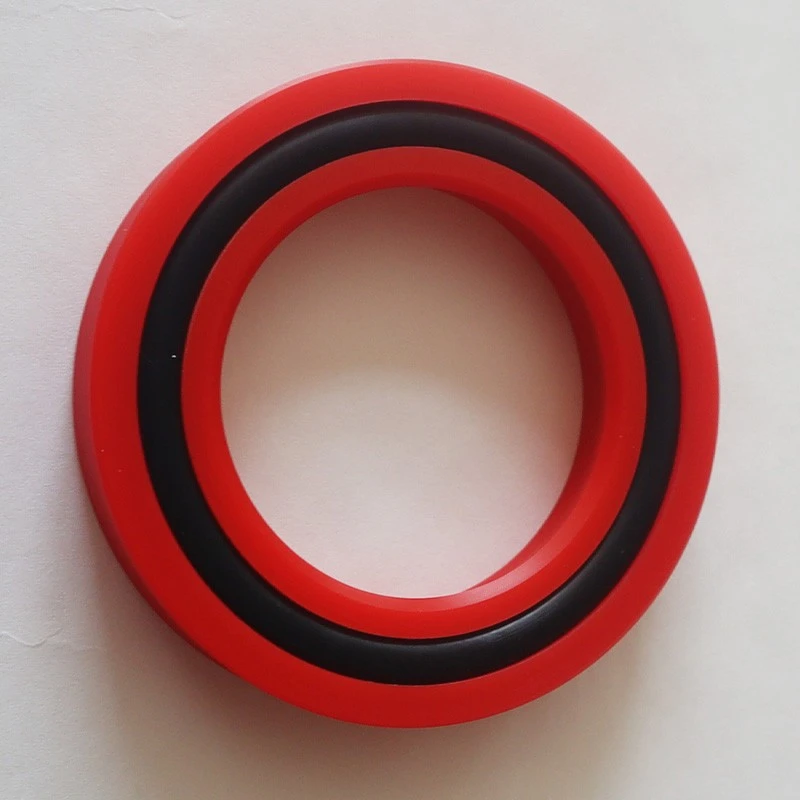

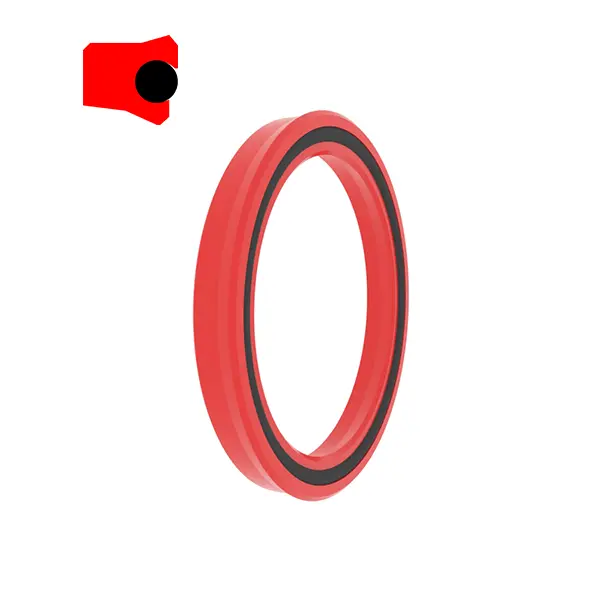

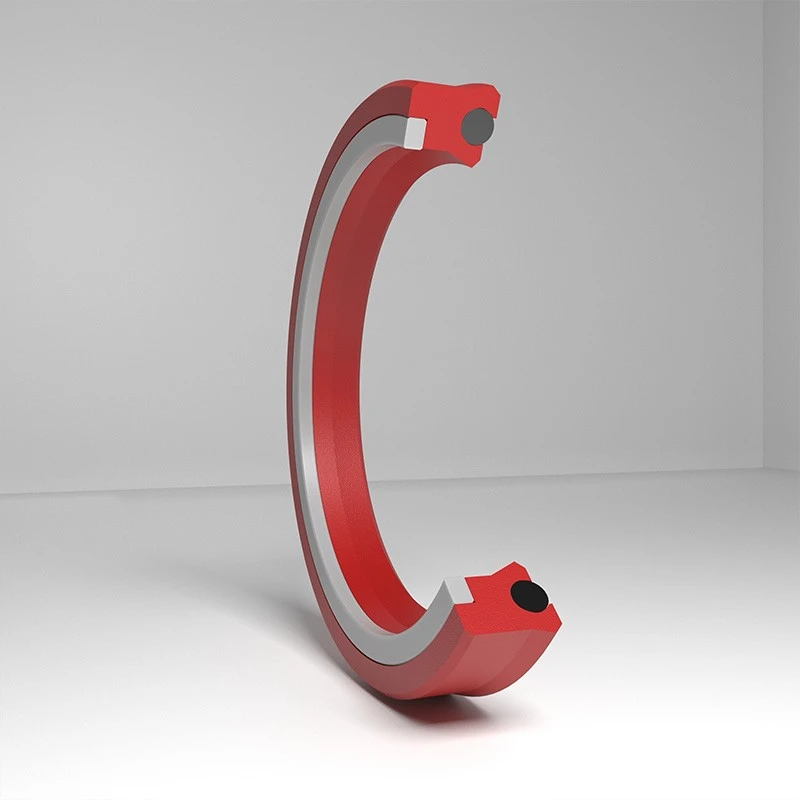

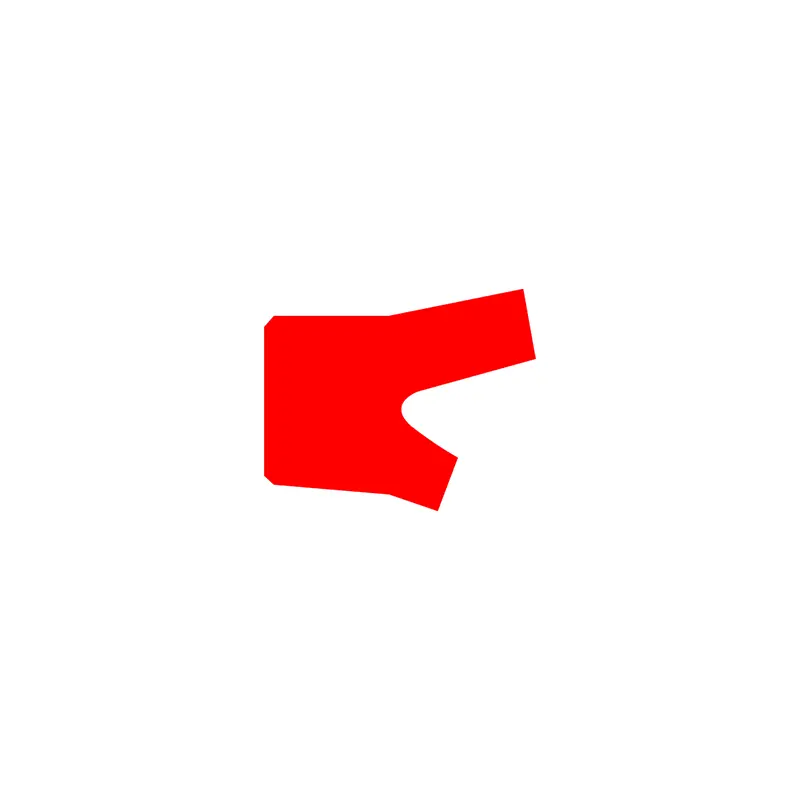

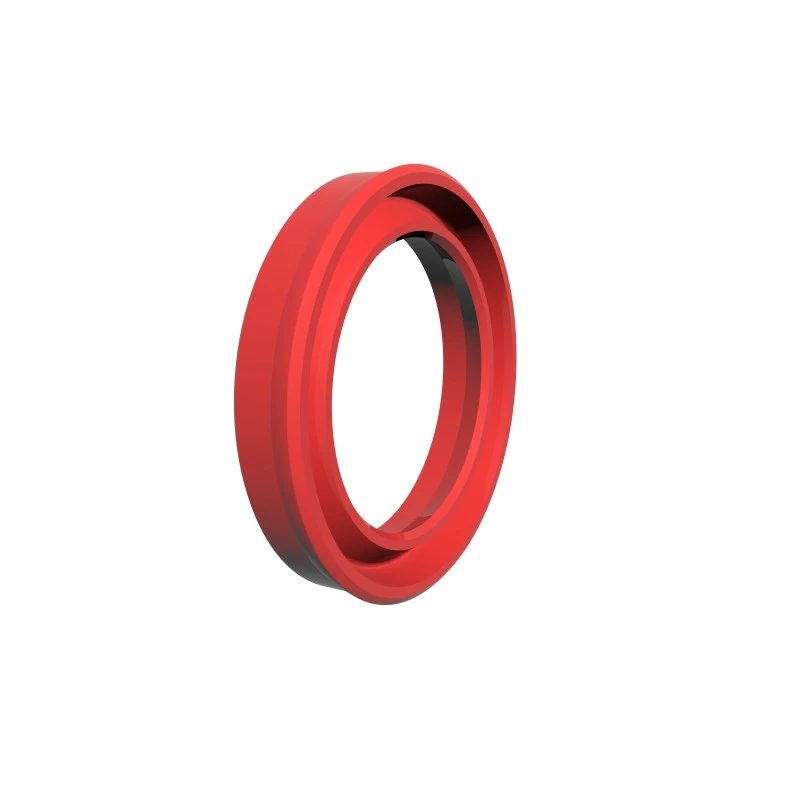

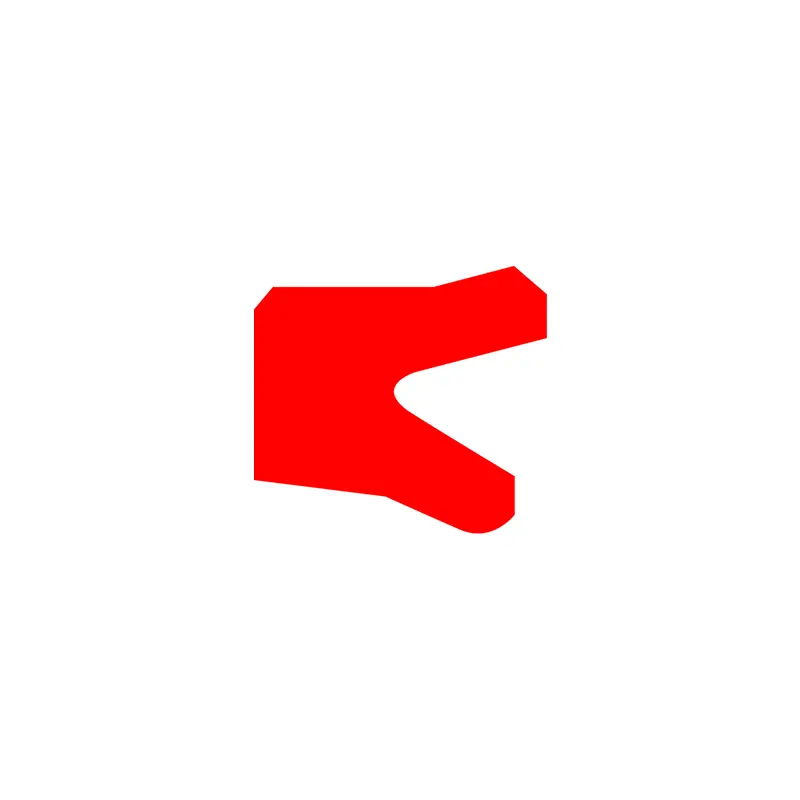

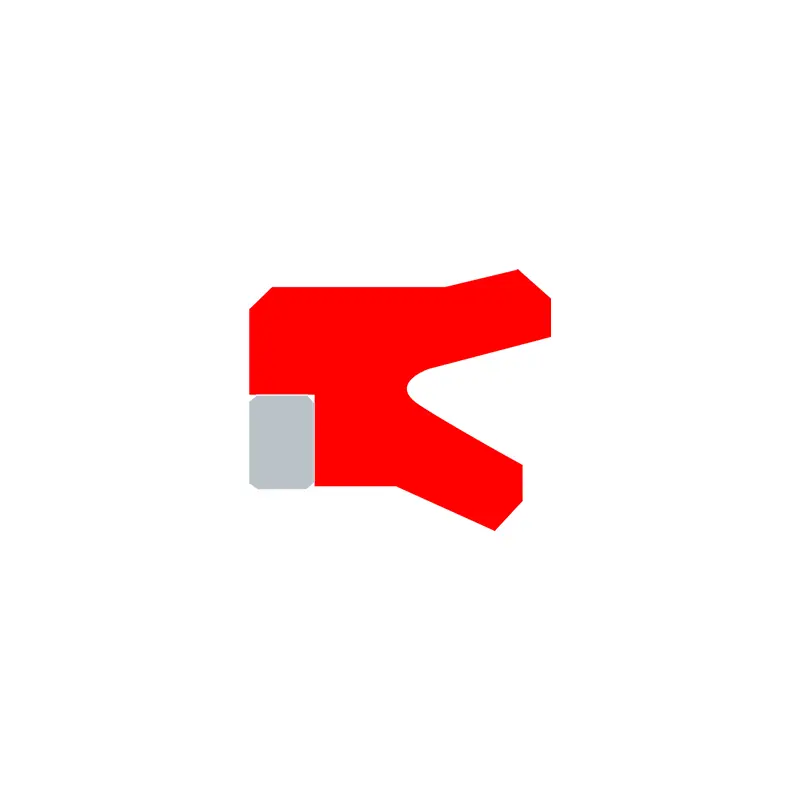

RCS101

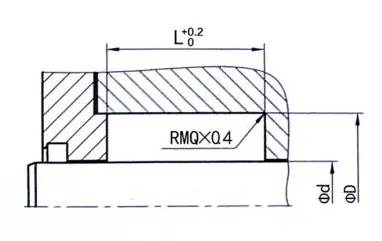

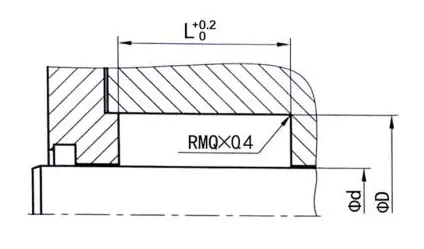

ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง


พื้นผิวเสร็จสิ้น r tmax (μm) RA (μM)
การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals ≤2.5 ≤2 ≤0.1-0.5 ≤0.05-0.3
ร่องก้น ด้านร่อง ≤6.3 ≤15 ≤1.6 ≤3
อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP 50%-95%
ความอดทน
φd F8
φd H10


ตัวอย่างการสั่งซื้อ

รุ่น: RCS101

ขนาดร่อง: 100x115x10

วัสดุ: RC-PU-H

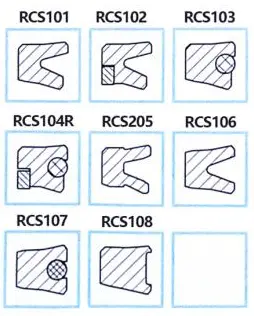

ประเภทซีล: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
แอปพลิเคชั่นหลัก: เหมาะสำหรับกระบอกสูบไฮดรอลิกและนิวเมติก
ข้อดี: การฝังที่เสถียรในร่องช่วงอุณหภูมิกว้างประสิทธิภาพการปิดผนึกแบบคงที่และแบบไดนามิกที่ยอดเยี่ยมความสามารถในการสกัดน้ำมันที่เหลืออยู่ภายใต้สภาวะไดนามิก
วัสดุ: โพลียูรีเทนยาง

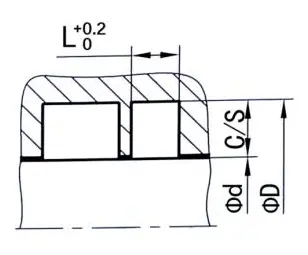

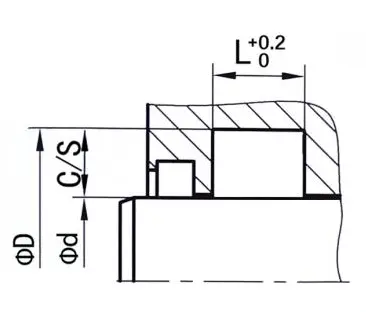

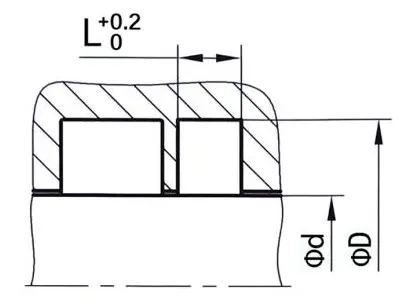

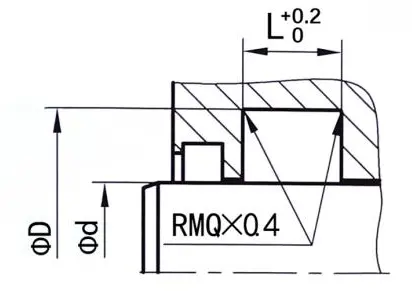

ตัวอย่างร่อง ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้)


φd φd L C/S ช่องว่างการอัดรีดสูงสุด
100 บาร์ 250 บาร์ 400 บาร์
5-24.9 φd+8 6.3 4 0.50 0.35 0.25
25-49.9 φd+10 8 5 0.50 0.35 0.25
50-149.9 φd+15 10 7.5 0.50 0.35 0.25
150-229.9 φd+20 14 10 0.50 0.35 0.25
300-499.9 φd+25 17 12.5 0.50 0.35 0.25
500-699.9 φd+30 25 15 0.50 0.35 0.25
> 700 φd+40 32 20 0.60 0.40 0.30
> 1,000 φd+50 40 25 0.70 0.50 0.40

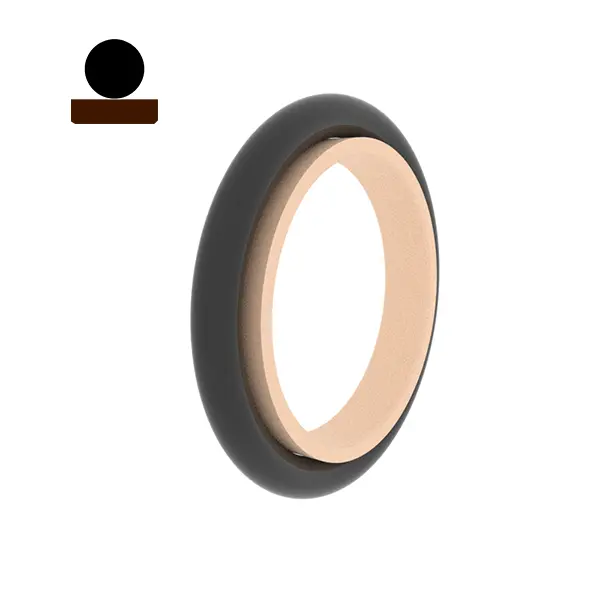

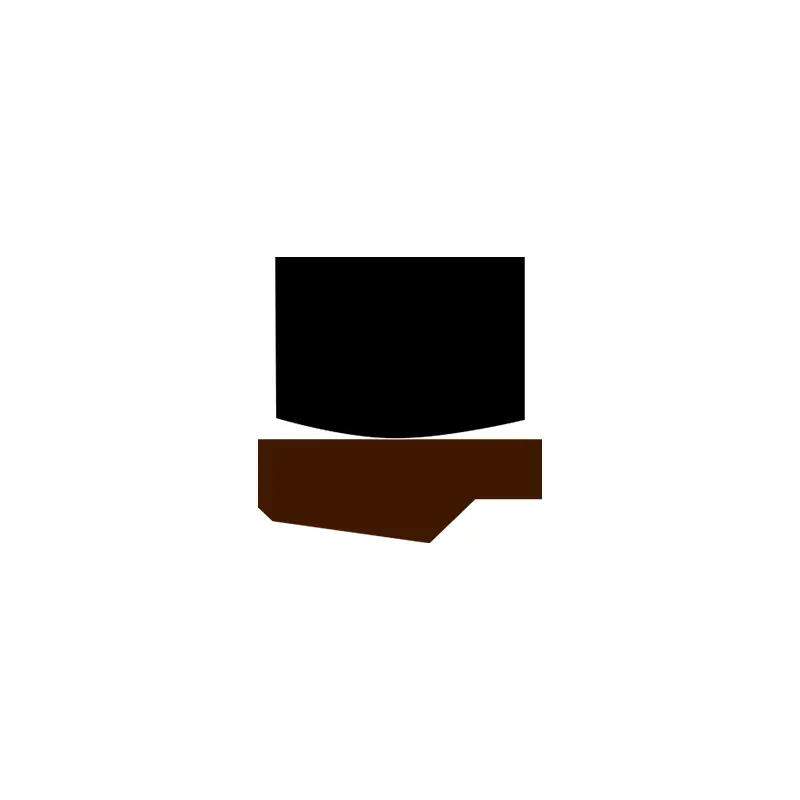

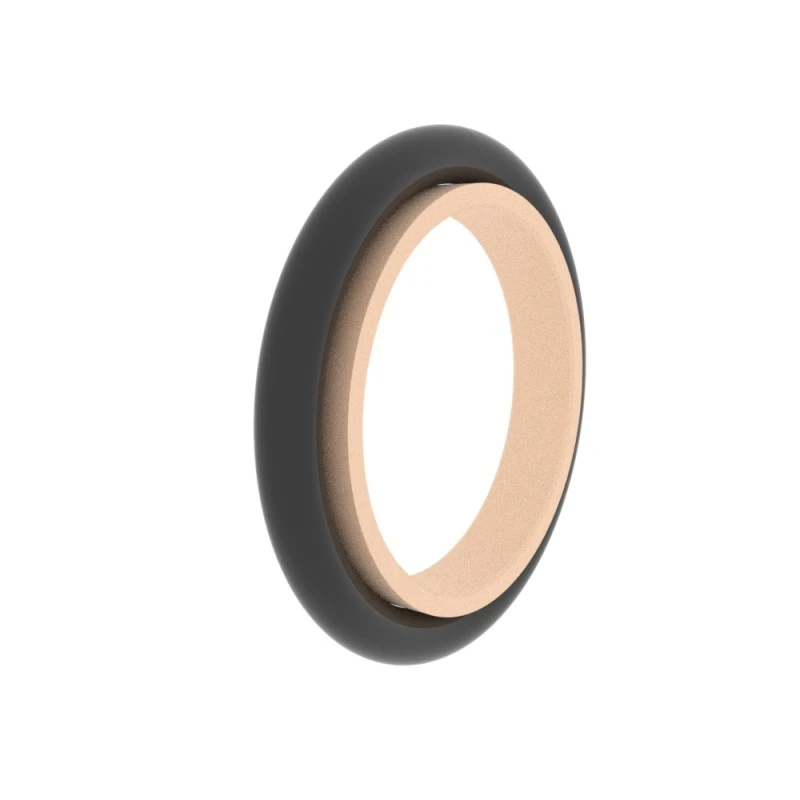

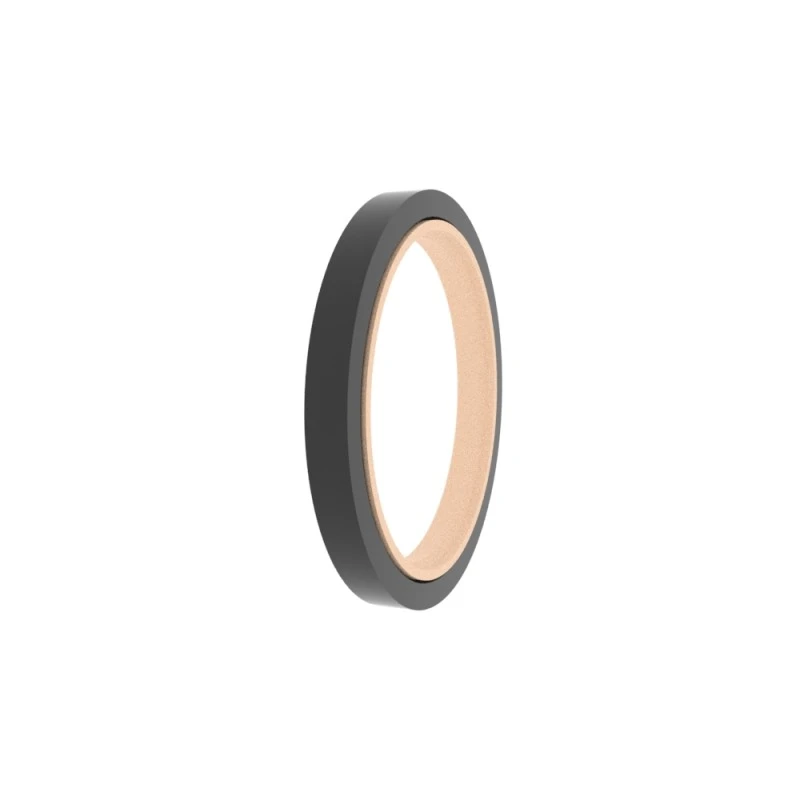

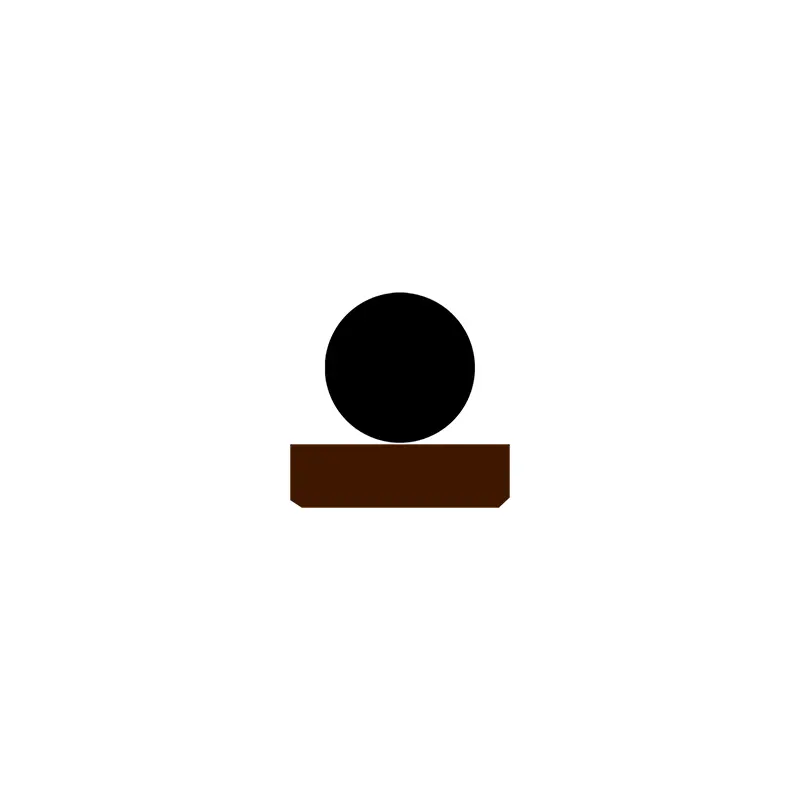

RCS109
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง


พื้นผิวเสร็จสิ้น

r tmax (μm)

RA (μM)

การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน

Sliding Surface Matching PTFE Seals

≤2.5



≤2

≤0.1-0.5



≤0.05-0.3

ร่องก้น

ด้านร่อง

≤6.3

≤15

≤1.6

≤3

อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP

50%-95%





ความอดทน

φd

F8

φd

H10



ตัวอย่างการสั่งซื้อ

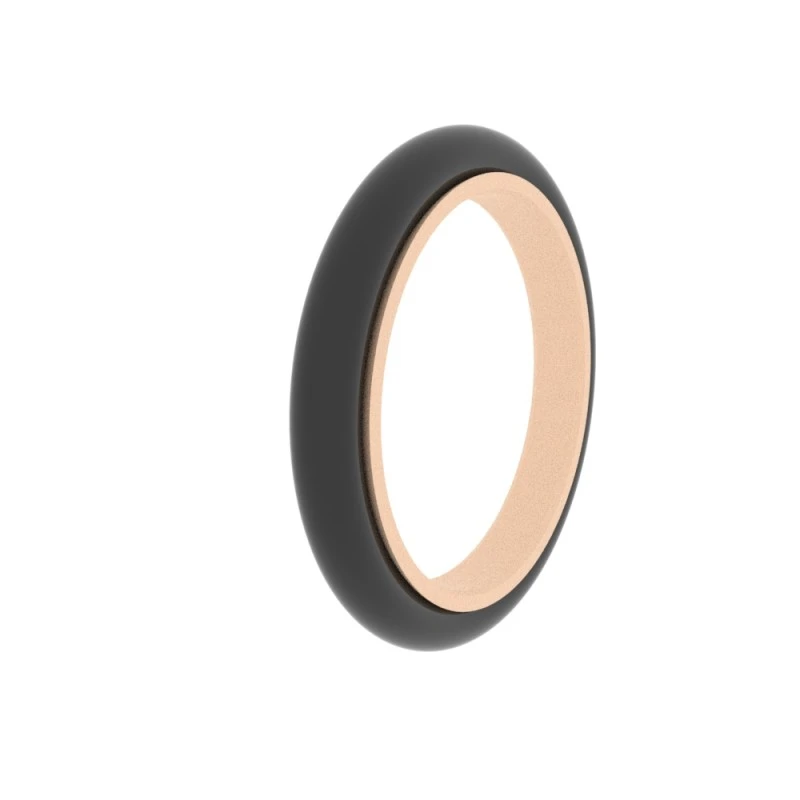

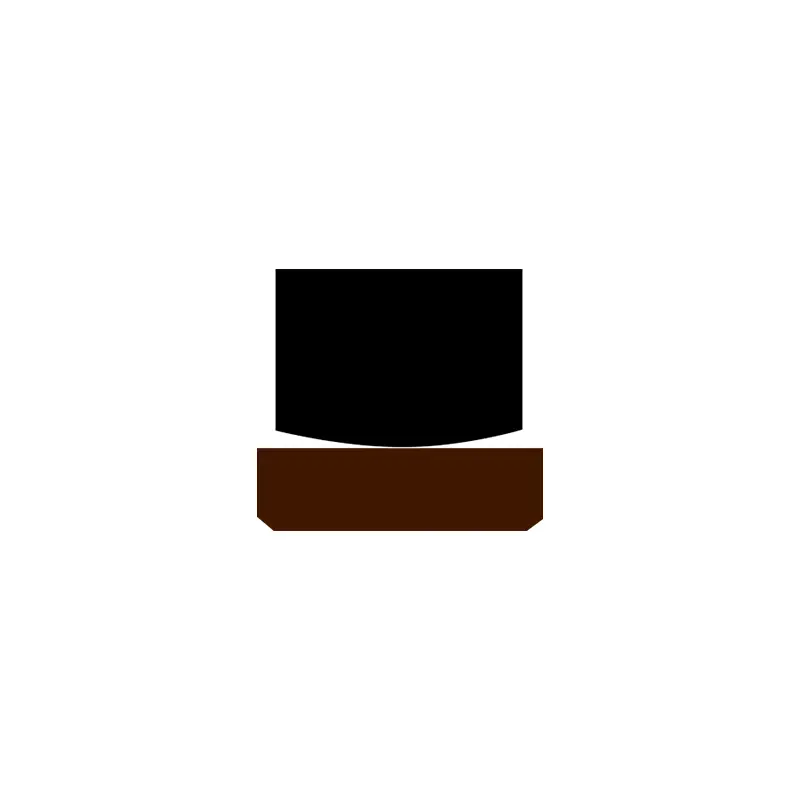

รุ่น: RCS109

ร่องขนาด: 100x115.1x6.3

วัสดุ: PTFE3+NBR






ประเภทซีล: RCS109
แอปพลิเคชั่นหลัก: ยานพาหนะวิศวกรรม, เครื่องจักรการเกษตร, เครน, อุปกรณ์ไฮดรอลิกทางทะเล, เครื่องมือเครื่องจักร
ข้อดี: แรงเสียดทานต่ำ, ไม่มีคืบคลาน, ความต้านทานการสึกหรอสูง, ประสิทธิภาพการต่อต้านการขยายที่ดี, ค่าการนำความร้อนที่ดี, ร่องฝังที่เสถียร, ช่วงอุณหภูมิกว้าง
วัสดุ: tetrafluoroethylene, ยางไนไตรล์หรือยางฟลูออรีน


ตัวอย่างร่อง

ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้)

φd

φd

L

C/S

ช่องว่างการอัดรีดสูงสุด

100 บาร์

200 บาร์

400 บาร์

5-7.9

φd+4.9

2.2

2.45

0.30

0.20

0.15

8-18.9

φd+7.3

3.2

3.64

0.40

0.25

0.15

19-37.9

φd+10.7

4.2

5.35

0.40

0.25

0.20

38-199.9

φd+15.1

6.3

7.55

0.50

0.30

0.20

200-255.9

φd+20.5

8.1

10.25

0.60

0.35

0.25

256-649.9

φd+24

8.1

12

0.60

0.35

0.25

650-1000

φd+27.3

9.5

13.65

0.70

0.50

0.30

> 1,000

φd+38

13.8

19

1.00

0.70

0.50

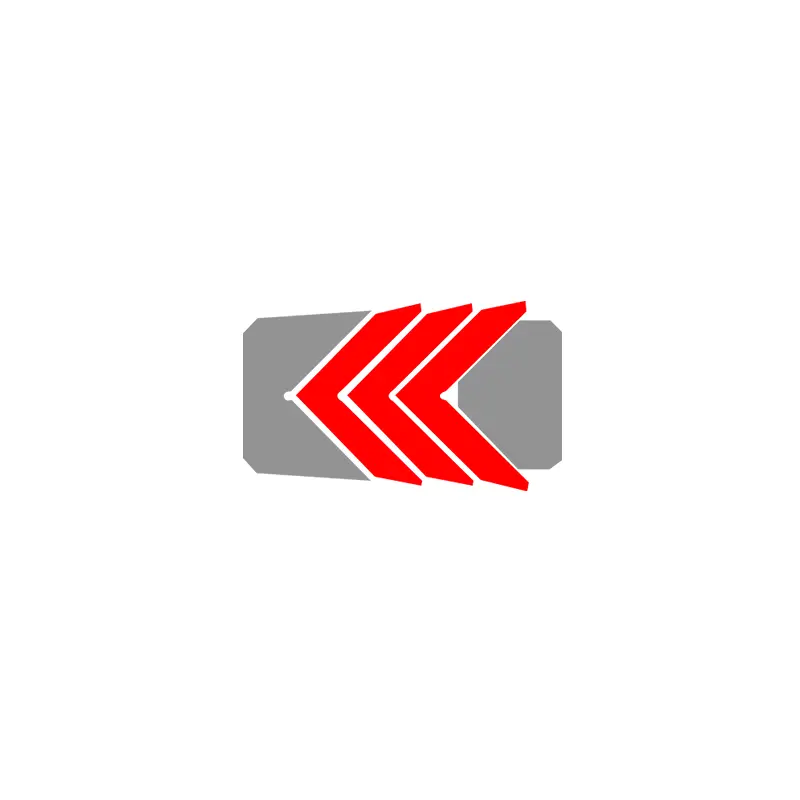

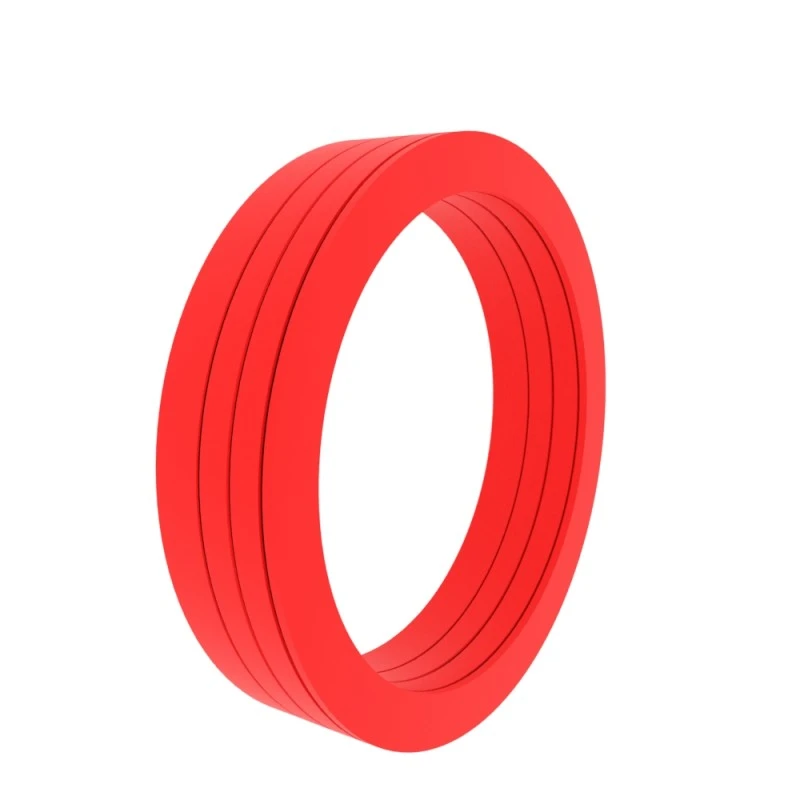

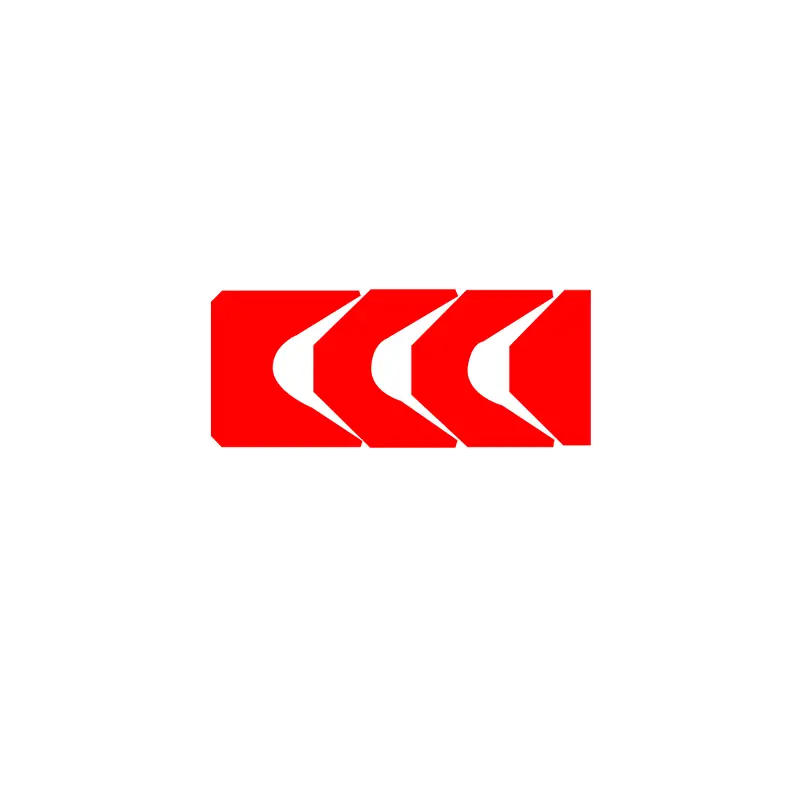

RCS110-112
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง


พื้นผิวเสร็จสิ้น

r tmax (μm)

RA (μM)

การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน

Sliding Surface Matching PTFE Seals

≤2.5



≤2

≤0.1-0.5



≤0.05-0.3

ร่องก้น

ด้านร่อง

≤6.3

≤15

≤1.6

≤3

อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP

50%-95%





ความอดทน

φd

F8

φd

H10



ตัวอย่างการสั่งซื้อ

รุ่น: RCS110-112

ร่องขนาด: 100x120x32

วัสดุ: RC-PU-H+POM






ประเภทซีล: RCS110-112, RCS126-128
แอปพลิเคชั่นหลัก: สำหรับเครื่องจักรอุตสาหกรรมหนักกด
ข้อดี: เหมาะสำหรับแท่งลูกสูบเก่าประเภทเปิดง่ายต่อการติดตั้งไม้เลื้อย
วัสดุ: polyurethane, polyoxymethylene, ไนลอน


ตัวอย่างร่อง

ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้)

φd

φd

L

C/S

10-39.9

φd+10

16

5

40-74.9

φd+15

25

7.5

75-149.9

φd+20

32

10

150-199.9

φd+25

40

12.5

200-299.9

φd+30

50

15

300-599.9

φd+40

63

20

> 600

φd+40

80

20

> 1,000

φd+50

100

25

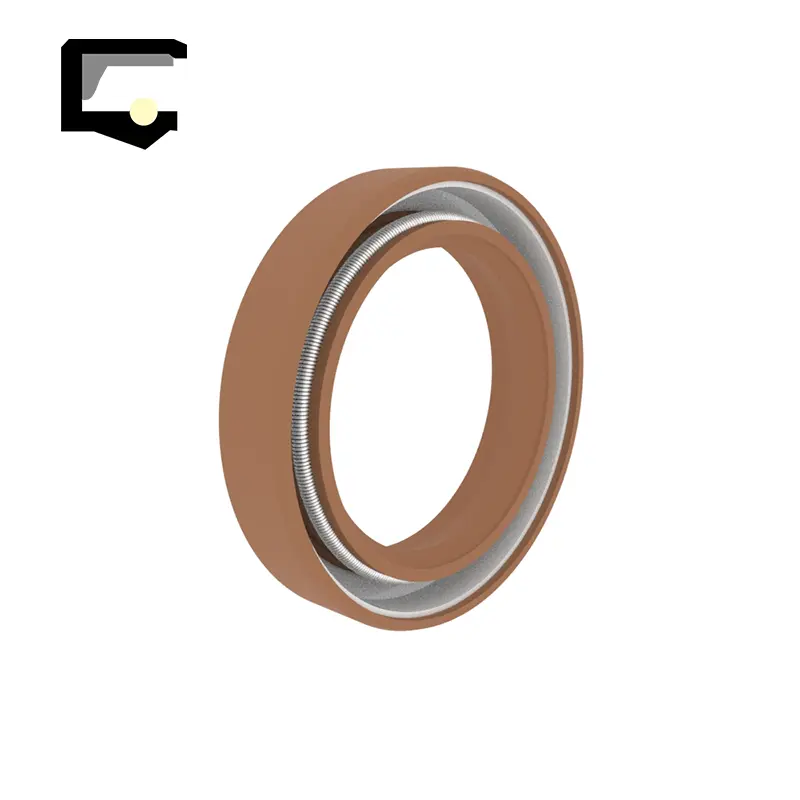

RCS119
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง


พื้นผิวเสร็จสิ้น

r tmax (μm)

RA (μM)

การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน

Sliding Surface Matching PTFE Seals

≤2.5



≤2

≤0.1-0.5



≤0.05-0.3

ร่องก้น

ด้านร่อง

≤6.3

≤15

≤1.6

≤3

อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP

50%-95%





ความอดทน

φd

F8

φd

H10



ตัวอย่างการสั่งซื้อ

รุ่น: RCS119

ขนาดร่อง: 100x109.4x7.1

วัสดุ: PTFE2+NBR






ประเภทซีล: RCS119
แอปพลิเคชั่นหลัก: อุตสาหกรรมเคมี, กระบอกสูบอย่างรวดเร็วและเครื่องจักรการวางตำแหน่ง อุตสาหกรรมอาหารอุตสาหกรรมยา
ข้อดี: ทนต่ออุณหภูมิสูงและสื่อเคมีต่าง ๆ สัมประสิทธิ์แรงเสียดทานต่ำไม่มีการคืบคลานลักษณะแรงเสียดทานแห้งที่ดีค่าคงที่และแรงเสียดทานต่ำ

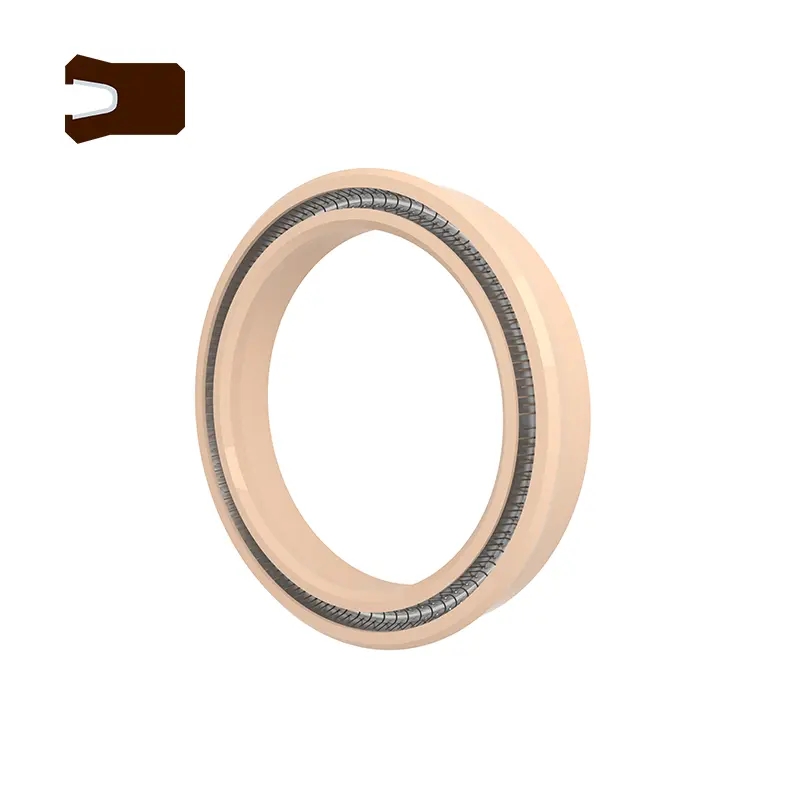

วัสดุ: PTFE+Leaf Spring

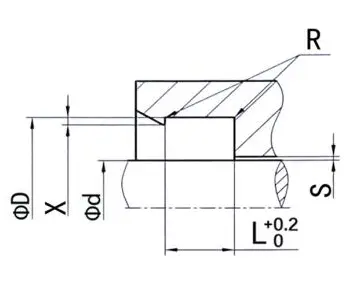

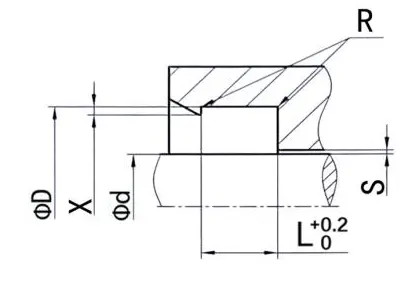

ตัวอย่างร่อง

ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้)

φd

φd

L

R

X

ช่องว่างการอัดรีดสูงสุด

100 บาร์

200 บาร์

400 บาร์

10-19.9

d+4.5

3.6

0.4

0.6

0.15

0.10

0.07

20-39.9

D+6.2

4.8

0.6

0.7

0.20

0.15

0.08

40-119.9

d+9.4

7.1

0.8

0.8

0.25

0.20

0.10

120-1000

d+12.2

9.5

0.8

0.9

0.30

0.25

0.12

> 1,000

d+19.0

15

0.8

0.9

0.50

0.40

0.20
