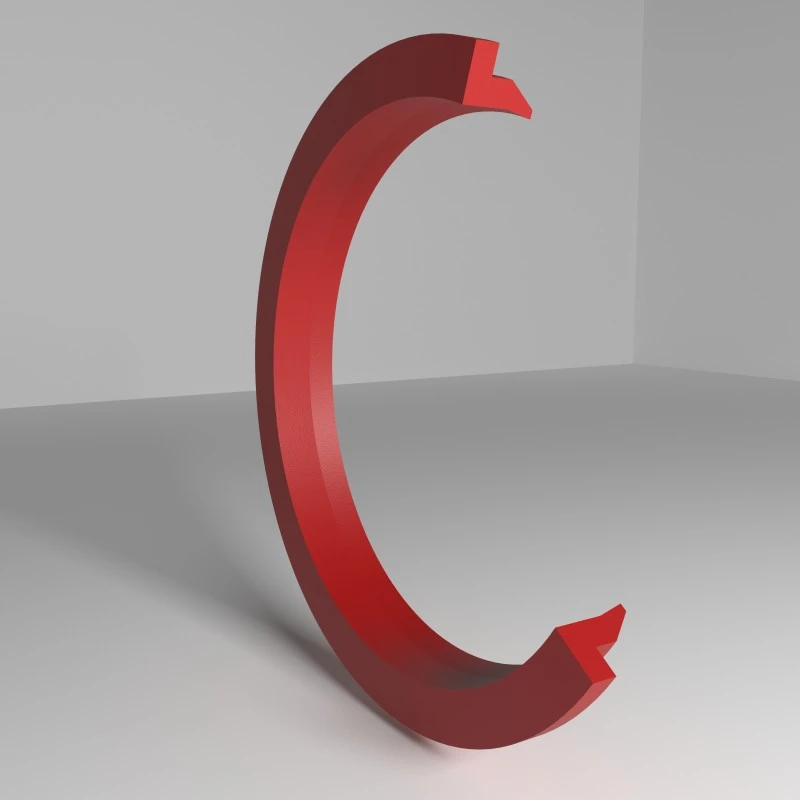

ในฐานะซัพพลายเออร์ของโซลูชั่นการปิดผนึกระดับมืออาชีพซีรีส์ RCA ของซีลการเลี้ยวของ Seal Turning ที่เปิดตัวโดย Ruichen Seals มีการออกแบบที่หลากหลายและฟังก์ชั่นเป้าหมายครอบคลุมความต้องการหลักของสนามอุตสาหกรรมสำหรับการป้องกันฝุ่นความต้านทานความดันและการปรับตัวทางสิ่งแวดล้อม
ในแง่ของการออกแบบทางเทคนิคผลิตภัณฑ์ซีรี่ส์การเลี้ยวของซีลฝุ่นจะอยู่กึ่งกลางความยืดหยุ่น มีซีลทั่วไป (เช่น RCA101/104/105) ที่ติดตั้งด้วยเส้นผ่านศูนย์กลางด้านนอกที่อัดแน่นซึ่งเข้ากันได้กับร่องมาตรฐาน ISO 6195-A และเหมาะสำหรับสถานการณ์พื้นที่ขนาดกะทัดรัด นอกจากนี้ยังมีโมเดลที่มีโครงกระดูกป้องกันการขยายตัวแบบบูรณาการ (เช่น RCA103/106) ซึ่งช่วยเพิ่มความเสถียรของโครงสร้างภายใต้โหลดแบบไดนามิกผ่านการออกแบบร่องแบบเปิดตามแนวแกน (ISO 6195-B) สำหรับสภาพการทำงานพิเศษ RCA107 รองรับการติดตั้งร่อง 30 °และเข้ากันได้กับอุปกรณ์ของจักรวรรดิและเมตริกในขณะที่ RCA108 ช่วยลดความยุ่งยากในกระบวนการบำรุงรักษาของกระบอกสูบเก่าผ่านการออกแบบการแก้ไขหน้าแปลนลดค่าใช้จ่ายในการแปลง
ในแง่ของการเพิ่มประสิทธิภาพประสิทธิภาพการปิดผนึกเราปรับปรุงความน่าเชื่อถือผ่านโครงสร้างที่เป็นนวัตกรรม: การออกแบบร่องส่งคืนน้ำมันของ RCA101 ส่งเสริมการไหลย้อนของน้ำมันและลดการสะสมของมลพิษ โครงสร้างริมฝีปากคู่หรือเสริมริมฝีปากเสริม (RCA109/111/112 ฯลฯ ) รวมกับซีล tetrafluoroethylene รวมกันเพื่อให้ได้สิ่งกีดขวางคู่และน้ำมัน และการออกแบบคอมโพสิตของวัสดุ PTFE (polytetrafluoroethylene) และโอริง (RCA115 ~ 119) เพิ่มความสมดุลของการกระจายความดันทนต่ออุณหภูมิสูง 250 ° C และทนต่อการกัดกร่อนทางเคมีเหมาะสำหรับสภาพแวดล้อมที่สะอาดเช่นเซมิคอนดักเตอร์อาหารและการแพทย์ สำหรับสภาพการทำงานที่รุนแรง RCA213 ใช้ร่วมกับซีรีย์ DA โดยใช้วัสดุที่มีความทนทานสูงเพื่อต้านทานมลพิษที่เหนียวเช่นโคลนและน้ำมันดินและป้องกันซีลภายในจากการกัดเซาะ
ในแง่ของการใช้งานซีรี่ส์ RCA ได้รับการปรับให้เข้ากับเครื่องจักรวิศวกรรมอุปกรณ์การขุดระบบไฮดรอลิกและนิวเมติกและสนามอุตสาหกรรมที่มีความแม่นยำ ตัวอย่างเช่น RCA111/211 สามารถทนต่อแรงดันสูง 1.6MPa ให้การป้องกันสองครั้งสำหรับกระบอกสูบไฮดรอลิก RCA115 ~ 119 ได้กลายเป็นตัวเลือกแรกสำหรับการป้องกันฝุ่นของอุปกรณ์ที่มีความแม่นยำเนื่องจากลักษณะที่ไม่คืบคลานและแรงเสียดทานต่ำ RCA108 เป็นวิธีแก้ปัญหาที่รวดเร็วสำหรับการบำรุงรักษาอุปกรณ์เก่าโดยไม่จำเป็นต้องปรับเปลี่ยนร่อง ในแง่ของวัสดุเรายืนยันที่จะให้ความสำคัญเท่าเทียมกันกับการปกป้องสิ่งแวดล้อมและประสิทธิภาพ เทคโนโลยีการปรับเปลี่ยน PTFE คำนึงถึงทั้งการหล่อลื่นด้วยตนเองและการต้านทานการสึกหรอ โอริงอีลาสโตเมอร์ (เช่น NBR) ช่วยให้มั่นใจได้ถึงความมั่นคงในการปิดผนึก บางรุ่น (เช่น RCA119) ใช้สูตรปลอดซิลิโคนเพื่อตอบสนองความต้องการที่เข้มงวดของการประชุมเชิงปฏิบัติการที่สะอาด เป็นเวลาหลายปีที่ Ruichen Seals มุ่งเป้าไปที่ "การปรับตัวที่แม่นยำและการป้องกันระยะยาว" ผ่านซีรี่ส์ RCA ช่วยให้ลูกค้ารับมือกับความท้าทายเช่นการบุกรุกของฝุ่นการรั่วไหลของน้ำมันและการกัดกร่อนอุณหภูมิสูงซึ่งให้การรับประกันที่เชื่อถือได้สำหรับการทำงานของอุปกรณ์ที่มีประสิทธิภาพ
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
การใช้งานหลัก: กันฝุ่นมาตรฐานสำหรับกระบอกสูบน้ำมัน
ข้อดี: ซีลการเลี้ยวของซีลฝุ่นนั้นง่ายต่อการติดตั้งด้วยผลการต่อต้านแรงเสียดทานที่ยอดเยี่ยมและเอฟเฟกต์กันฝุ่น พวกเขาจะไม่เคลื่อนที่ไปในทิศทางตรงกันข้ามในโพรงและจะไม่มีการเปิดแรงดันระหว่างวงแหวนซีลและแหวนกันฝุ่น
วัสดุ: โพลียูรีเทนยาง
พื้นที่แอปพลิเคชันเฉพาะ:
Dustproof ทั่วไป (RCA101 ~ 105/113/114): ใช้กันอย่างแพร่หลายในเครื่องจักรวิศวกรรมและอุปกรณ์อัตโนมัติเพื่อต้านทานการบุกรุกของฝุ่น
สถานการณ์ที่หนักและบำรุงรักษา (RCA103/106/108): การรองรับโครงกระดูกและการออกแบบการแก้ไขหน้าแปลนเหมาะสำหรับสถานการณ์โหลดสูงเช่นเครื่องจักรขุดและการแปลงกระบอกเก่า
ความแม่นยำและสภาพแวดล้อมที่รุนแรง (RCA115 ~ 119): เซมิคอนดักเตอร์อาหารและการแพทย์และอุตสาหกรรมอื่น ๆ ตรงตามข้อกำหนดของการไม่คืบคลานความเสียดทานต่ำและการต่อต้านการกัดกร่อน
ความเข้ากันได้แบบหลายมาตรฐาน: RCA107 รองรับอุปกรณ์ของอังกฤษและ RCA Series ครอบคลุม iso 6195 ร่องมาตรฐานเพื่อลดความซับซ้อนของกระบวนการคัดเลือก

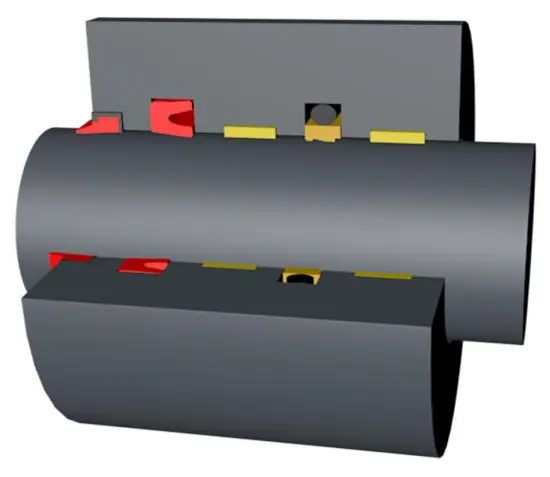

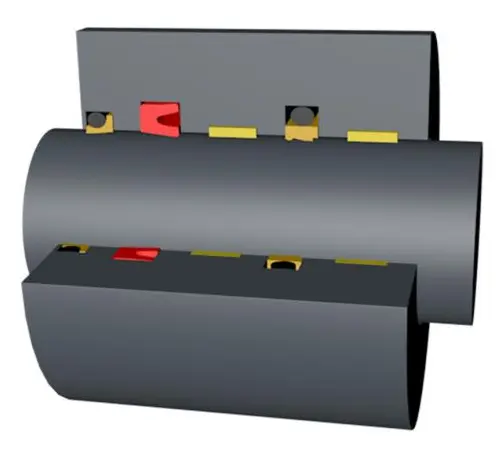

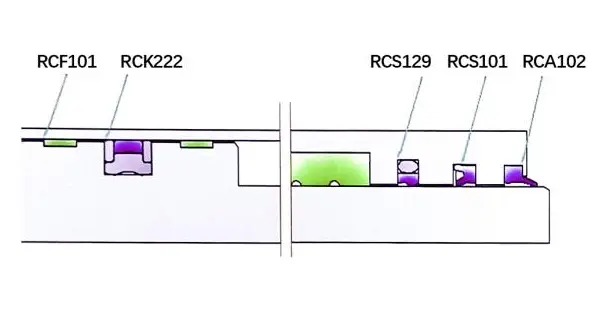

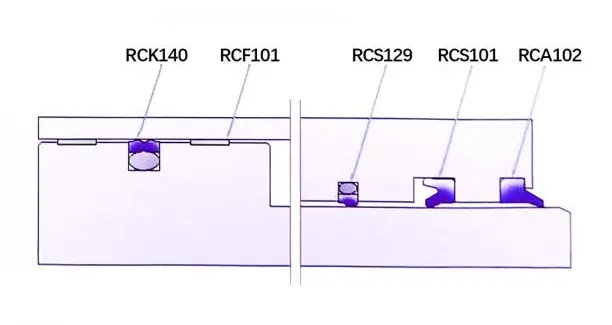

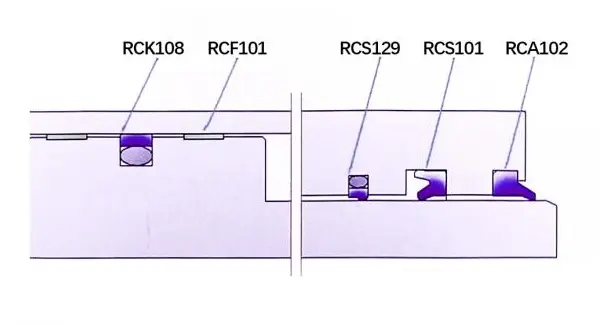

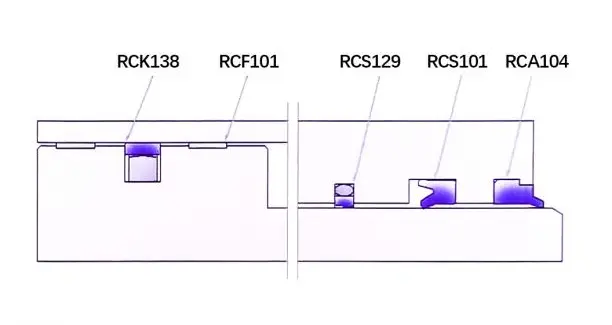

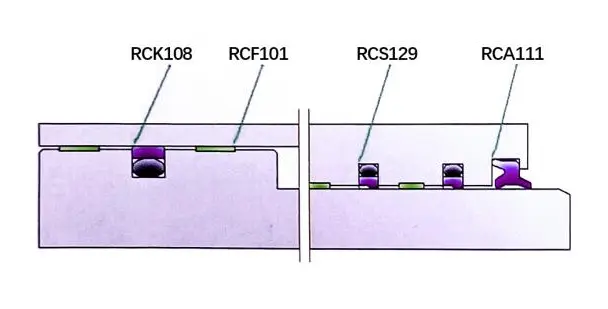

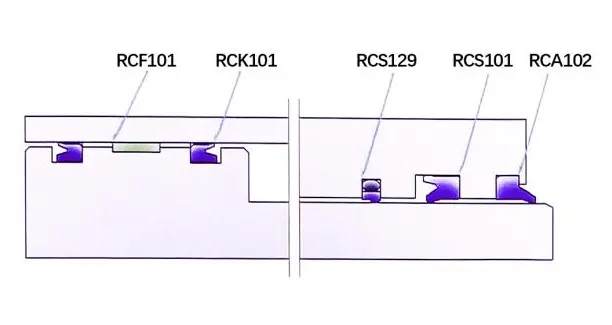

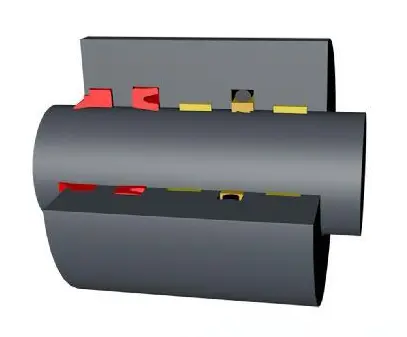

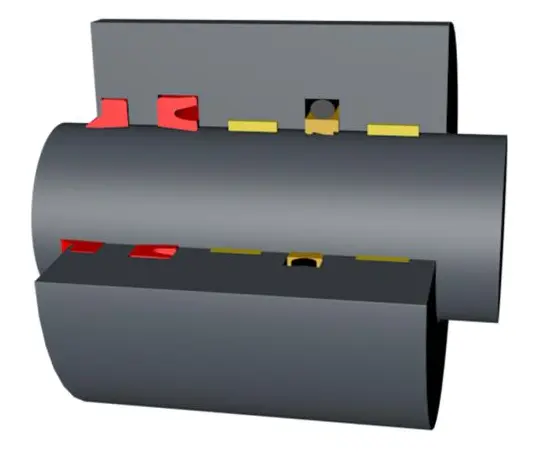

การปิดผนึกแอปพลิเคชันและการออกแบบทรงกระบอก
อุตสาหกรรมหนัก: ตัวอย่างอุตสาหกรรม: เครื่องมือเครื่องจักรกลหนัก (เครื่องตี, เครื่องกดไฮดรอลิก, เครื่องดัด, ฯลฯ ), โลหะวิทยา (โรงงานกลิ้ง, กระบอกสูบ AGC, ฯลฯ ), การขุด (สนับสนุนไฮดรอลิก, อุปกรณ์ขุด ฯลฯ )

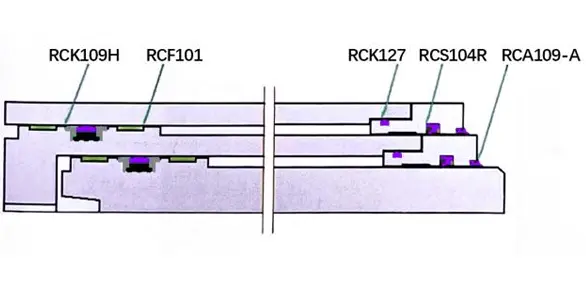

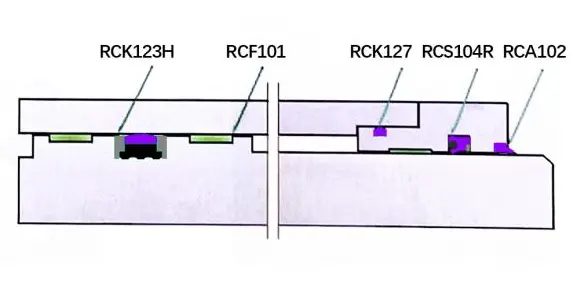

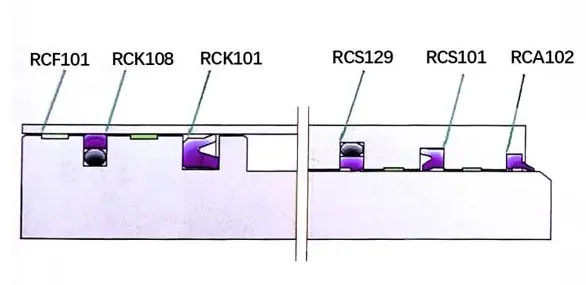

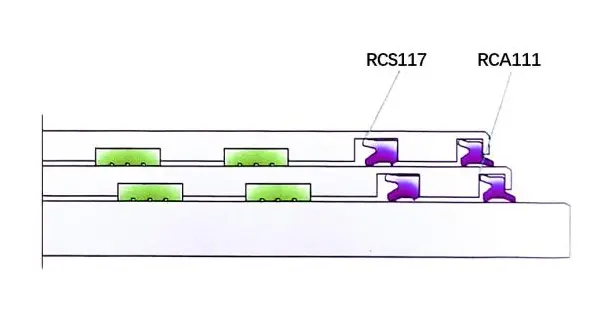

การออกแบบการปิดผนึกที่แนะนำ:
เครื่องตีหนัก
AGC โลหะวิทยา
คอลัมน์คอลัมน์สนับสนุนไฮดรอลิก
แจ็คผู้สนับสนุนไฮดรอลิก
กระบอกยกเครน
Crane Luffing Cylinder
อุตสาหกรรมขนาดกลาง: ตัวอย่างอุตสาหกรรม: อุปกรณ์ยก, เครื่องจักรกลการเกษตร, เครื่องมือขนส่งเบา, แพลตฟอร์มยก, เครื่องมือเครื่องจักร (เครื่องดัด, เครื่องฉีดขึ้นรูป, เครื่องจักรกลกัด

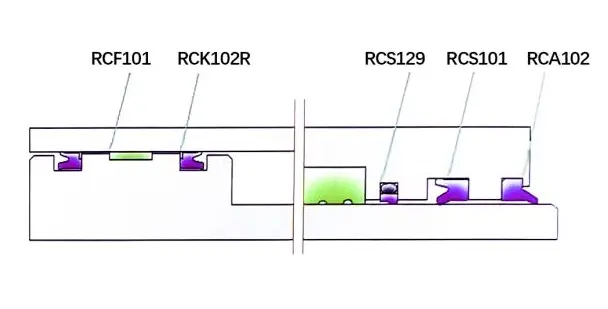

การออกแบบการปิดผนึกที่แนะนำ:
เครื่องดัด
อุปกรณ์ยกรถบรรทุกทิ้ง
เครื่องจักรกลการเกษตร
แพลตฟอร์มยก
อุตสาหกรรมแสง: ตัวอย่างอุตสาหกรรม: เครื่องมือเครื่องจักร, รถยก, เครื่องฉีดขึ้นรูปเครื่องจักร, เครื่องจักรการเกษตร, Balers, Balers, Balers,
การออกแบบการปิดผนึกที่แนะนำ:
รถยกขนาดเล็ก
เครื่องฉีดขึ้นรูป

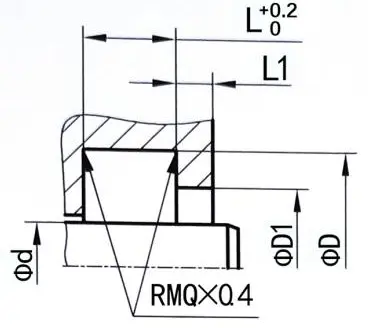

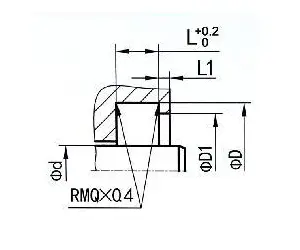

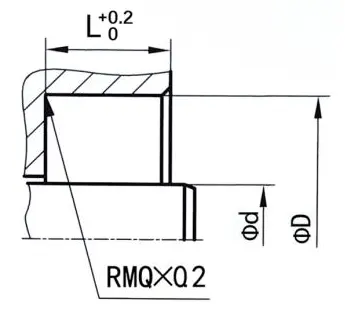

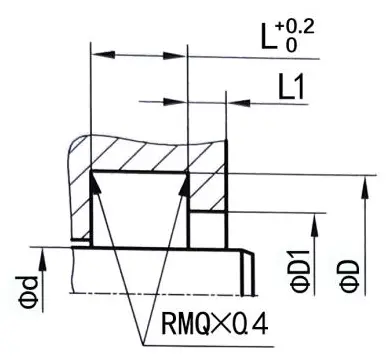

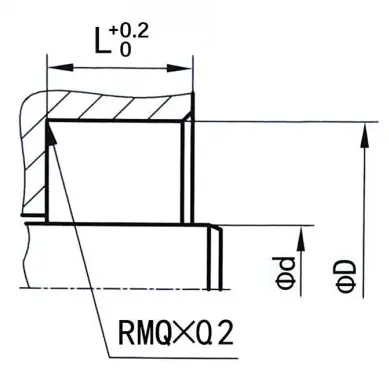

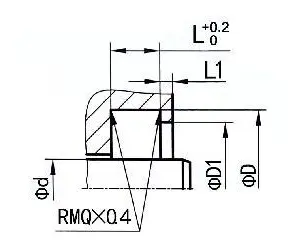

ร่องปิดผนึกฝุ่น

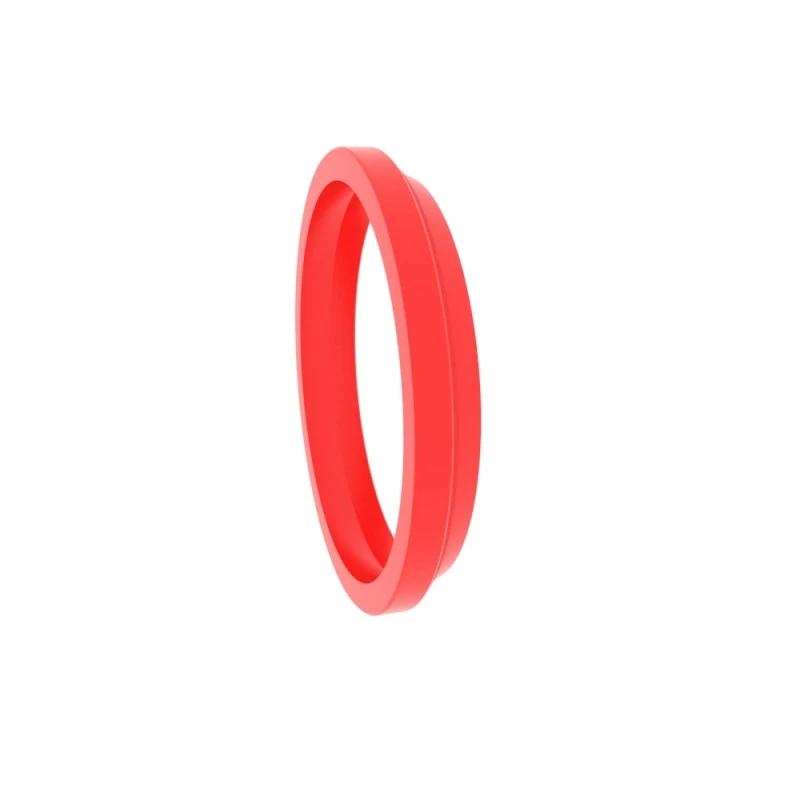

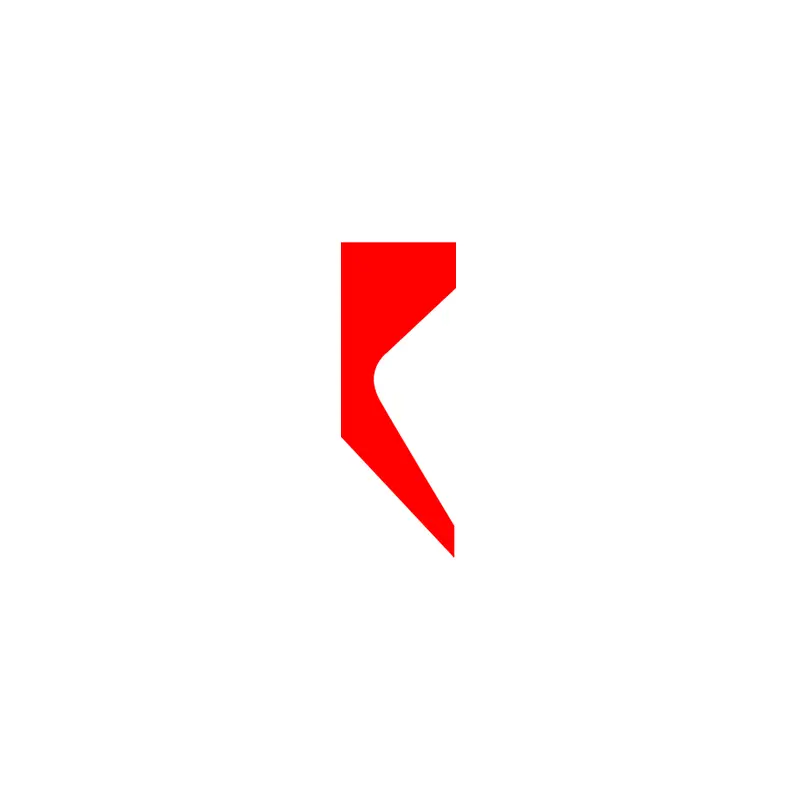

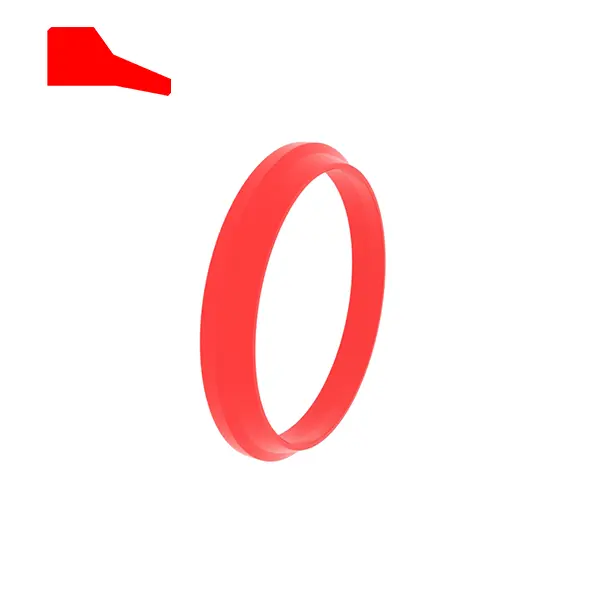

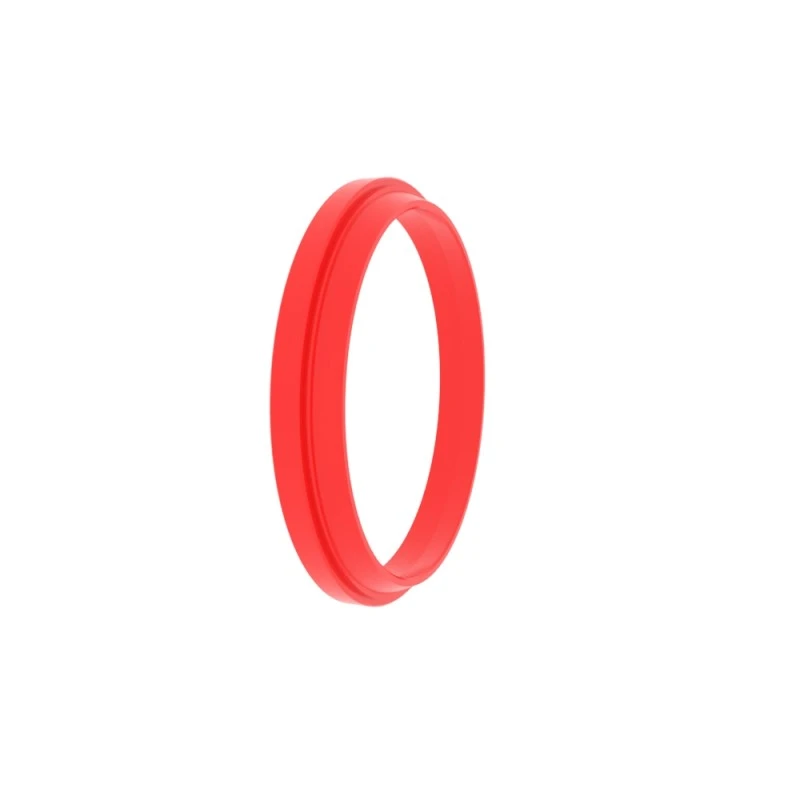

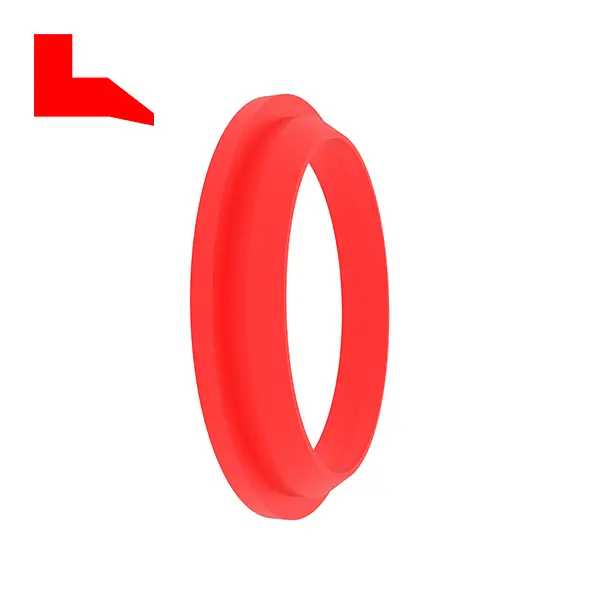

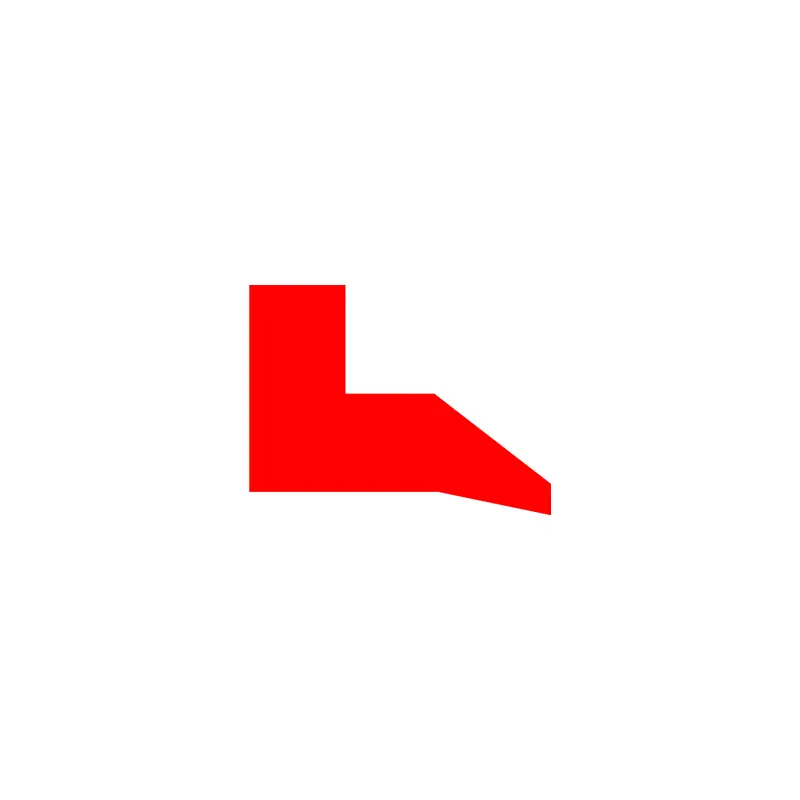

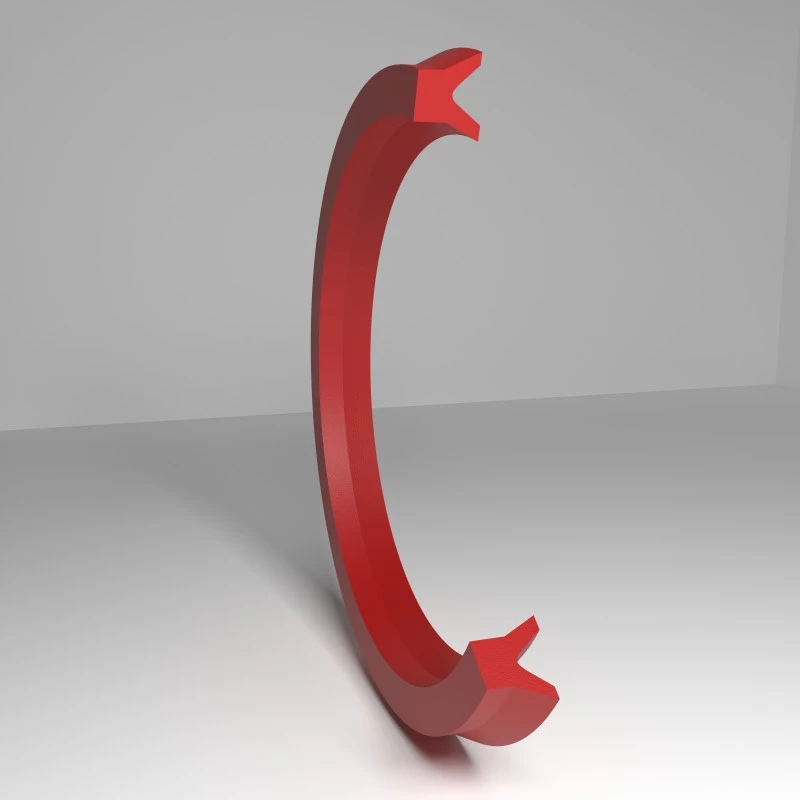

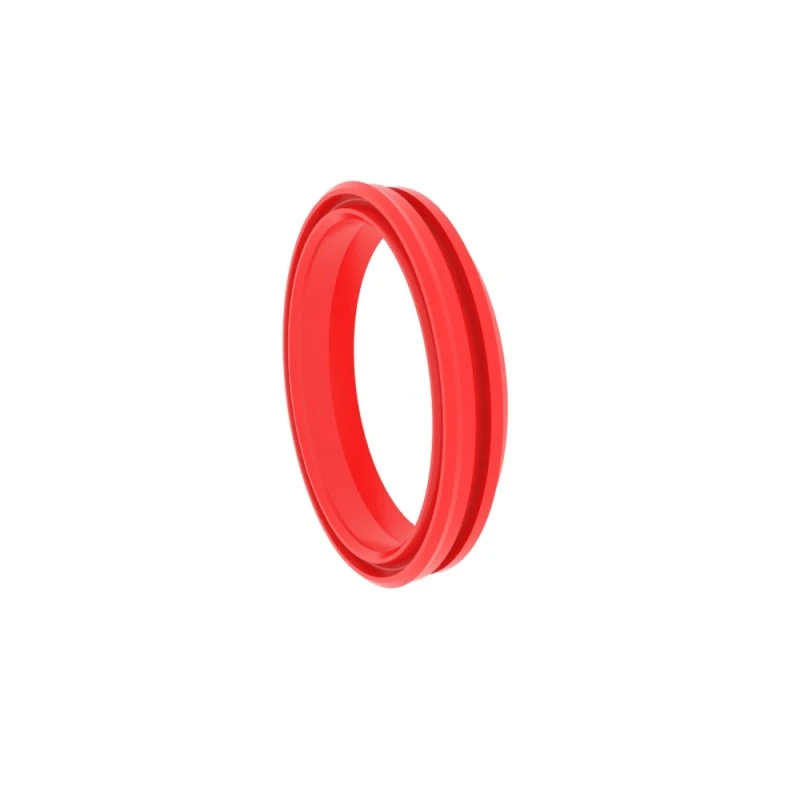

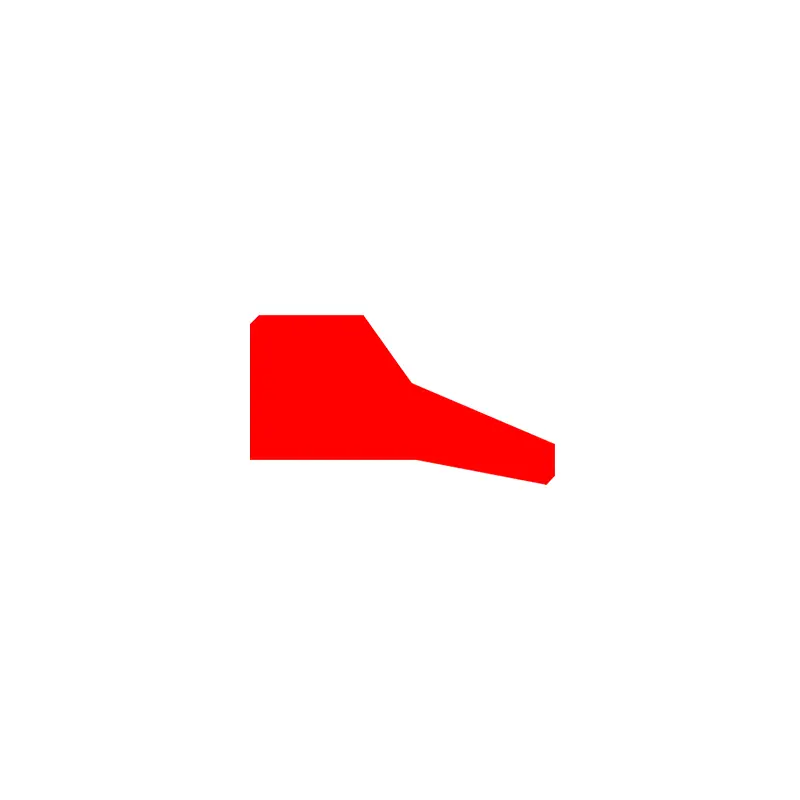

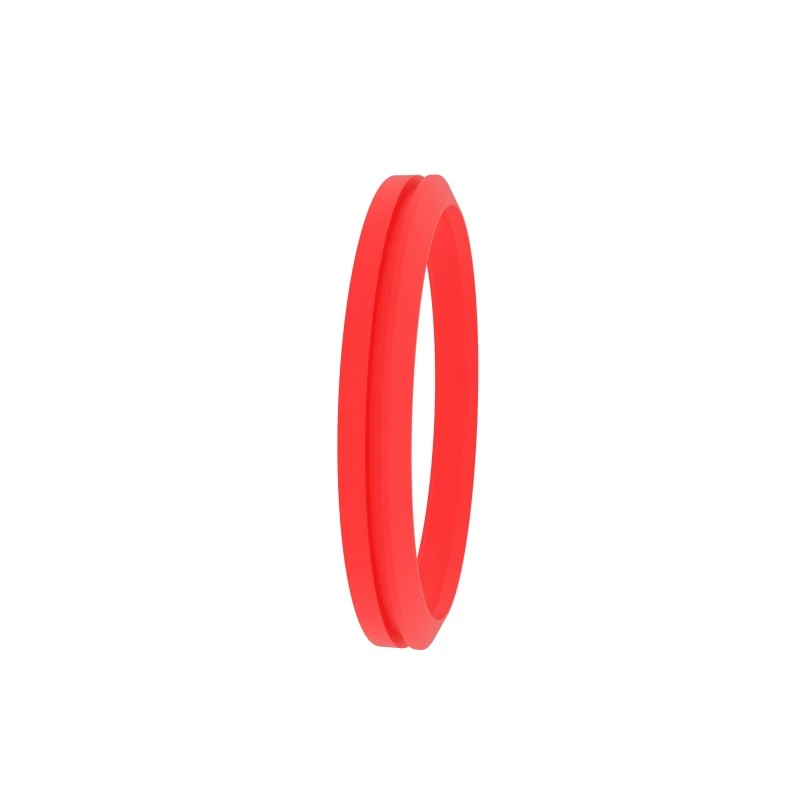

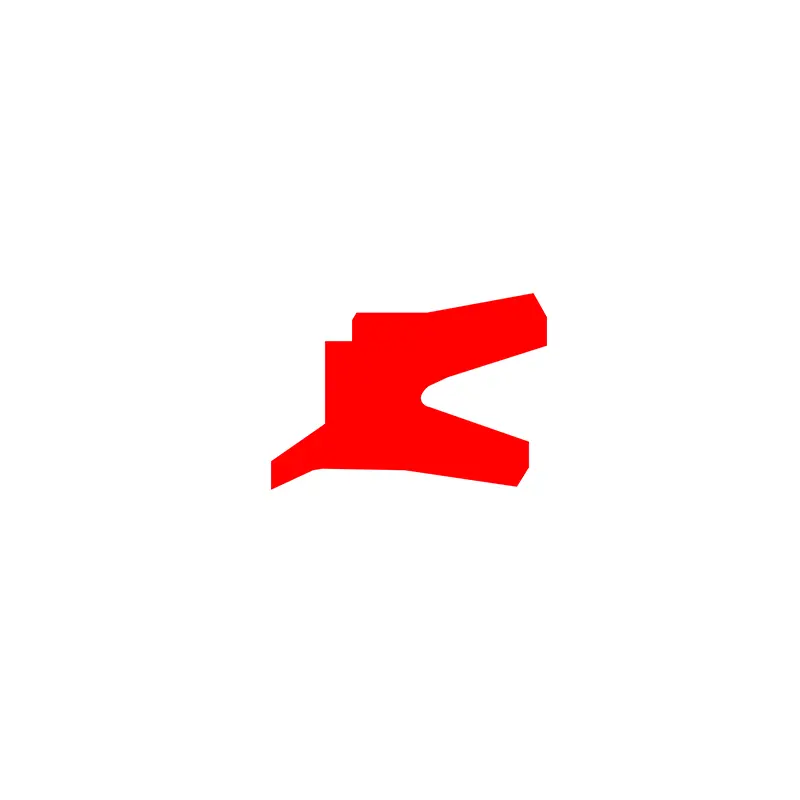

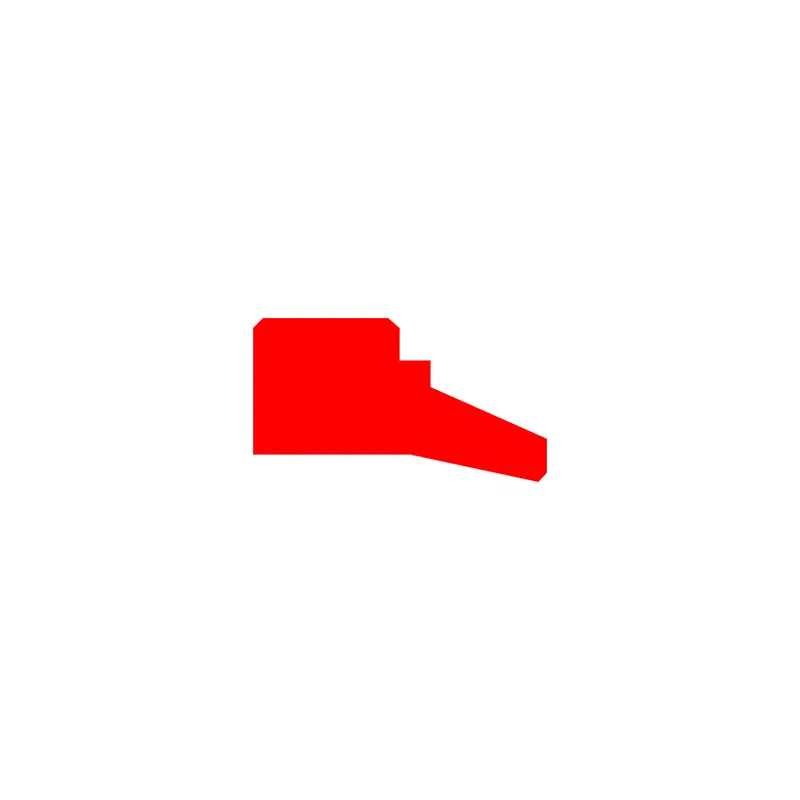

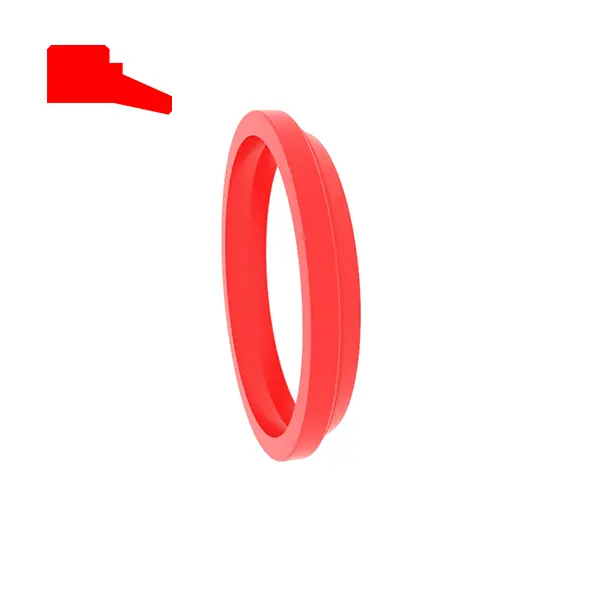

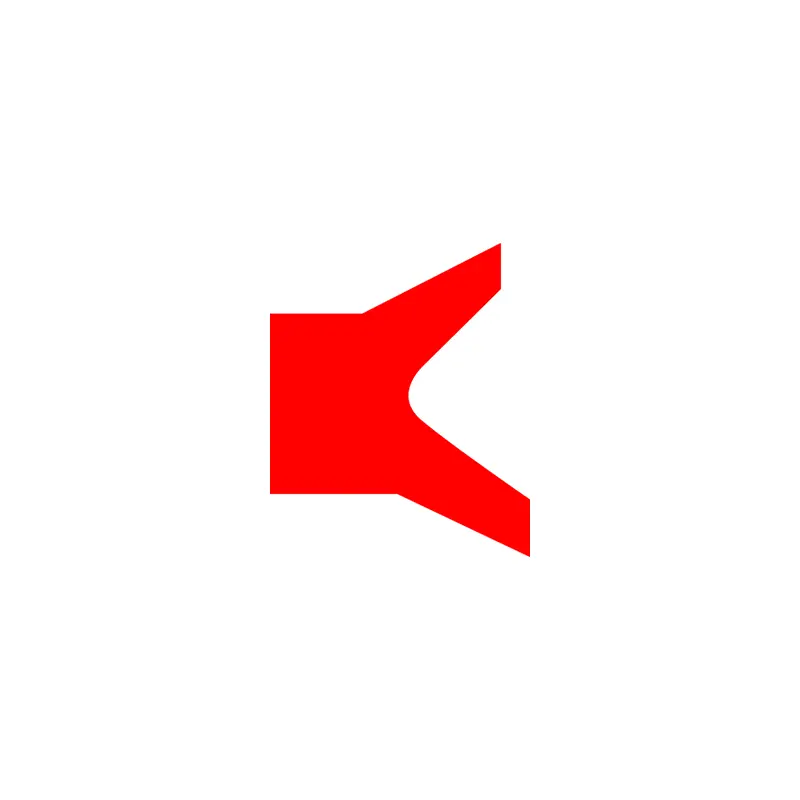

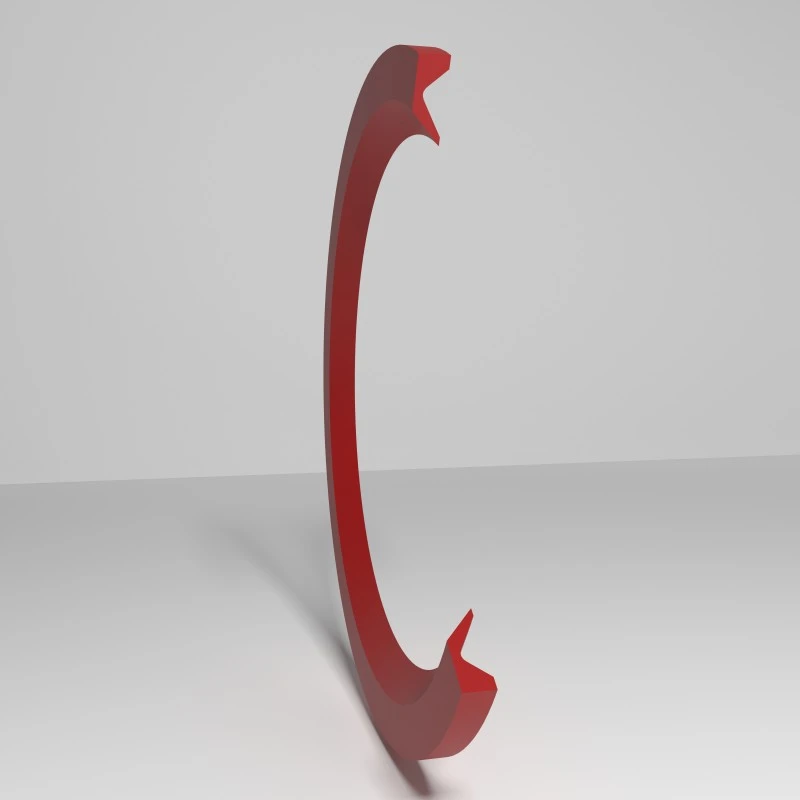

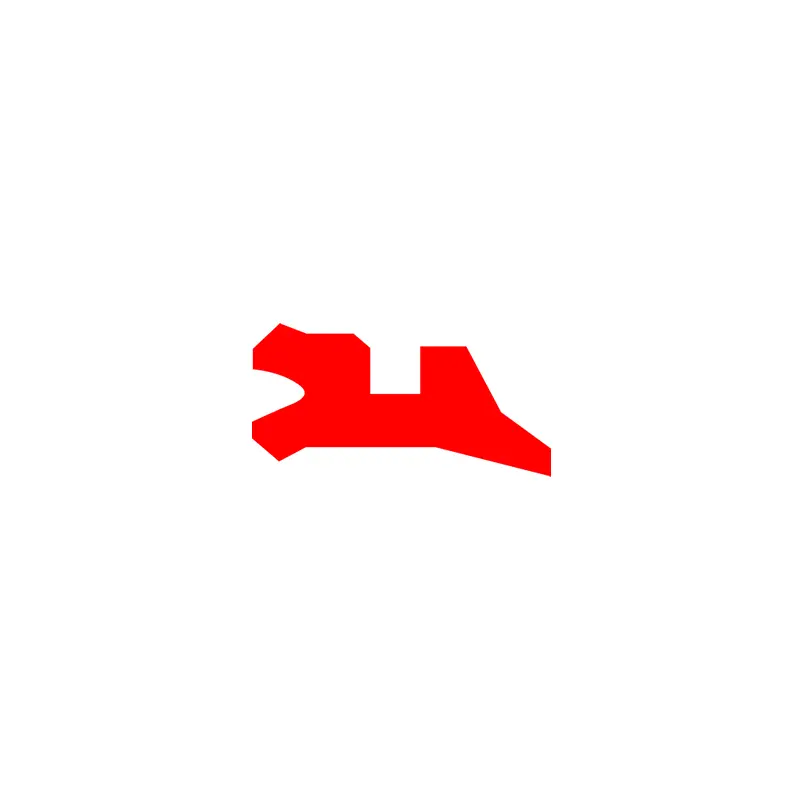

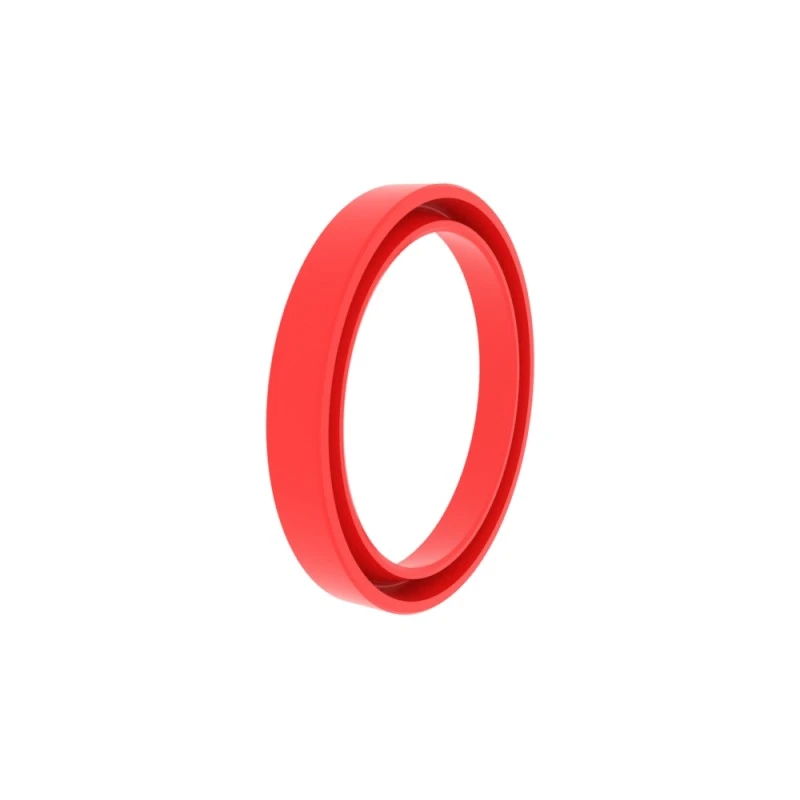

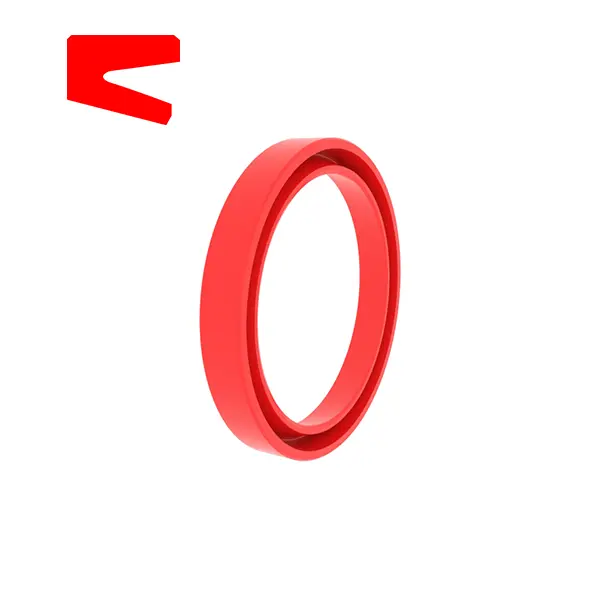

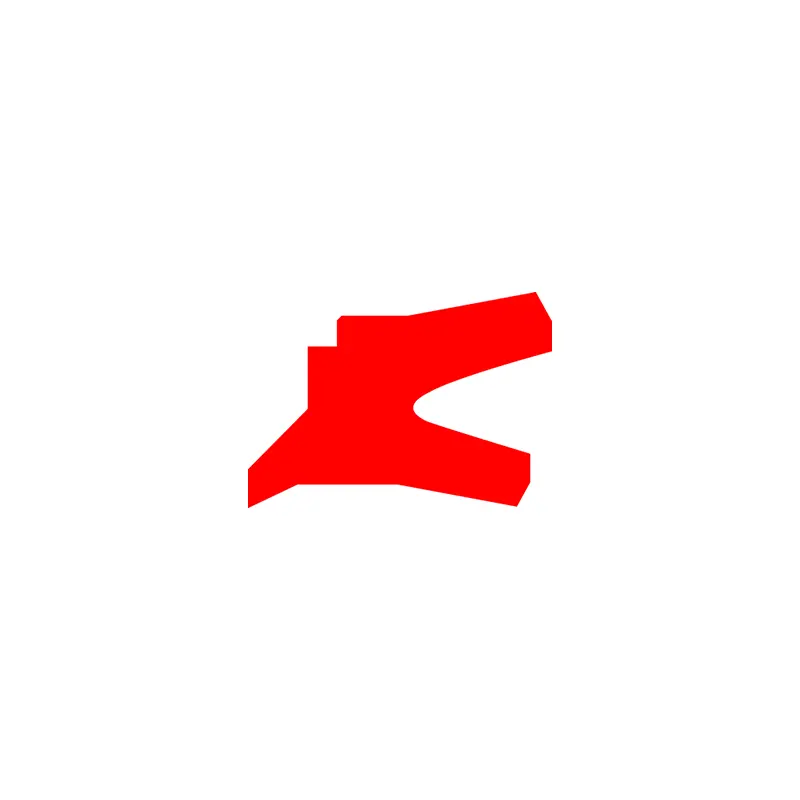

RCA101
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
H ...... ความสูงทั้งหมดของซีลฝุ่น
| พื้นผิวเสร็จสิ้น | r tmax (μm) | RA (μM) |
| การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| ร่องก้น ด้านร่อง | ≤6.3 ≤15 | ≤1.6 ≤3 |
| อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP | 50%-95% |
|
| ความอดทน | |
| φd1 H11 | l <10 มม. +0.2 |
| φd H11 | l＞ 10mm +0.3 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCA101
ขนาดร่อง: 100x108x4/7
วัสดุ: RC-PU-H
ประเภทซีล: RCA101, RCA104
การใช้งานหลัก: การป้องกันฝุ่นมาตรฐานสำหรับกระบอกสูบน้ำมัน
ข้อดี: การติดตั้งอย่างง่ายการต่อต้านแรงเสียดทานที่ยอดเยี่ยมและเอฟเฟกต์กันฝุ่นไม่มีการตกไข่ย้อนกลับในโพรงไม่มีการเปิดแรงดันระหว่างวงแหวนปิดผนึกและแหวนฝุ่น
วัสดุ: โพลียูรีเทนยาง
| ตัวอย่างร่อง | ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้) | |||||||
 |
RCA101
|
φd | φd | FD1 | L | L1 | H | |
| 6-100 | φd+8 | φd+6 | 4 | 1 | 7 | |||
|

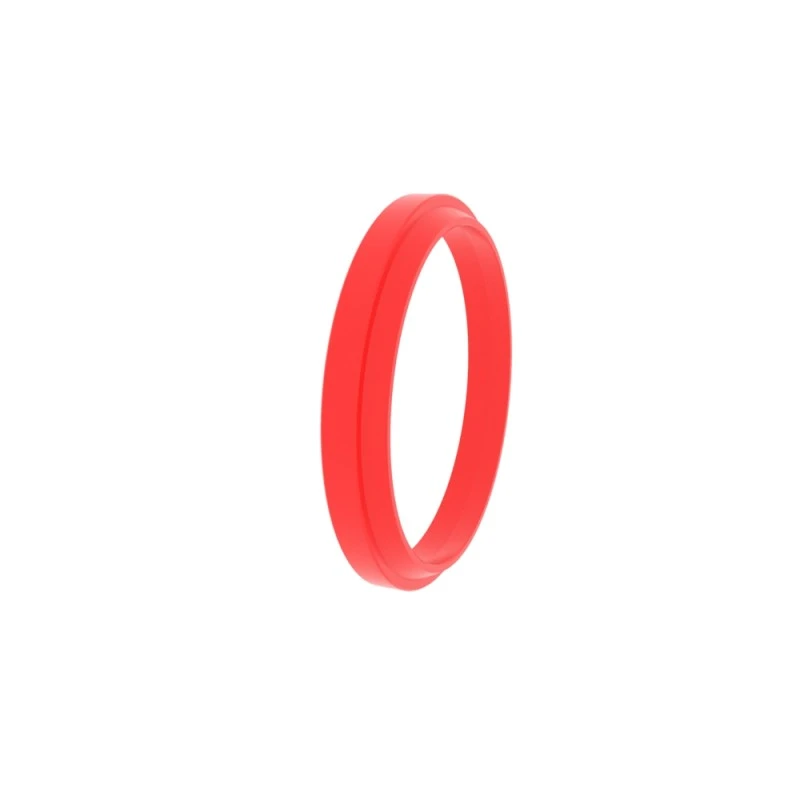

RCA104
|
100.1-149.9 | φd+12 | φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | φd+15 | φD11 | 6.5 | 2 | 13 | |||

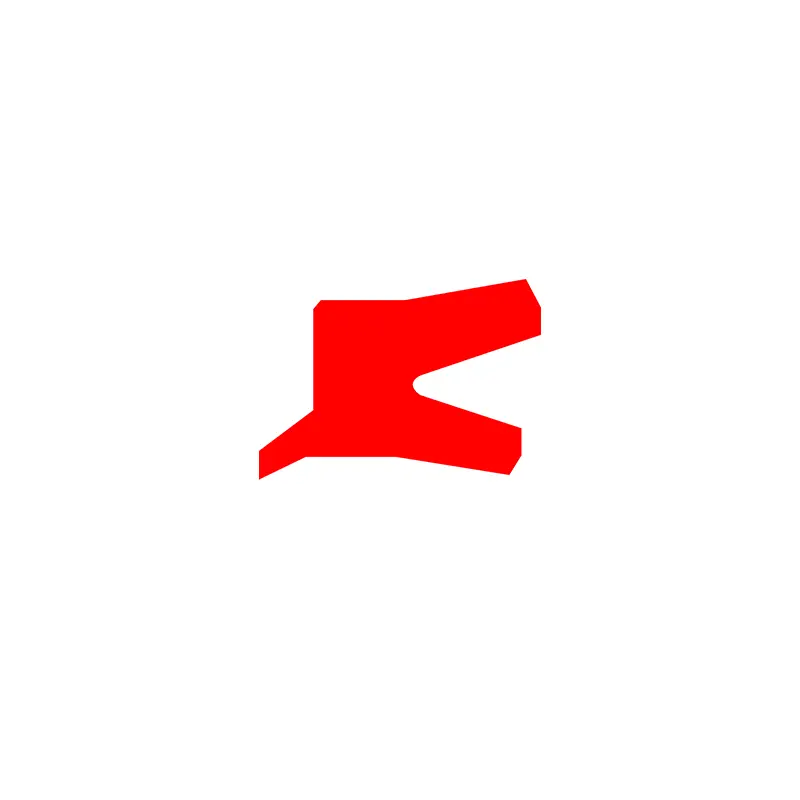

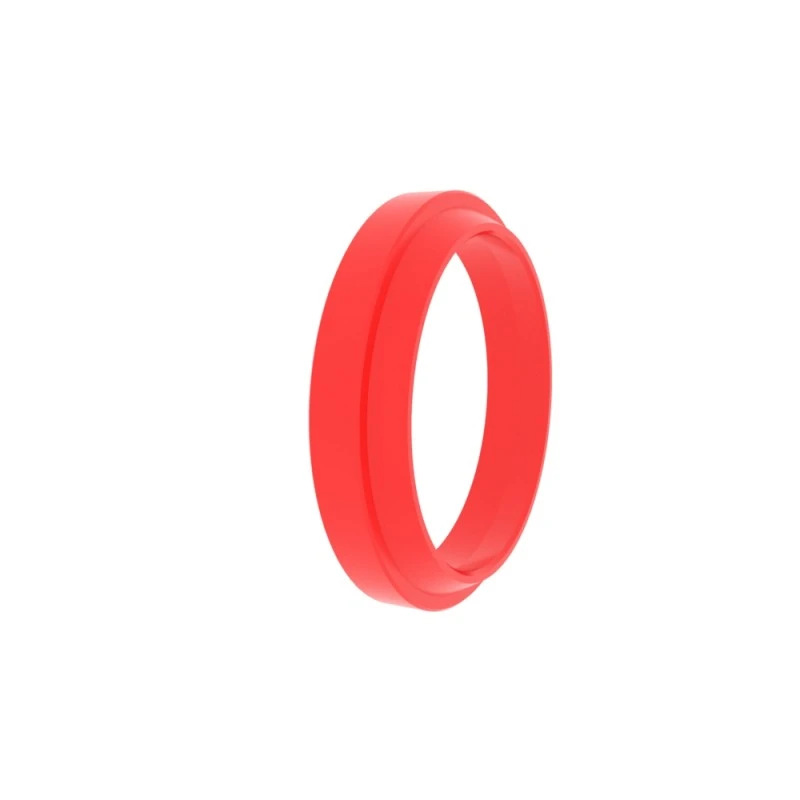

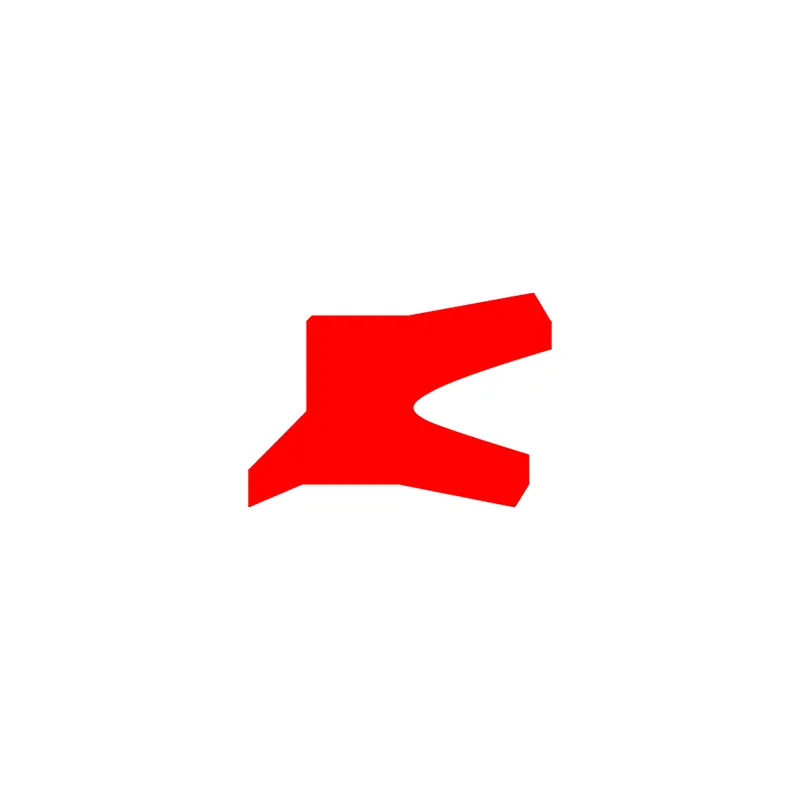

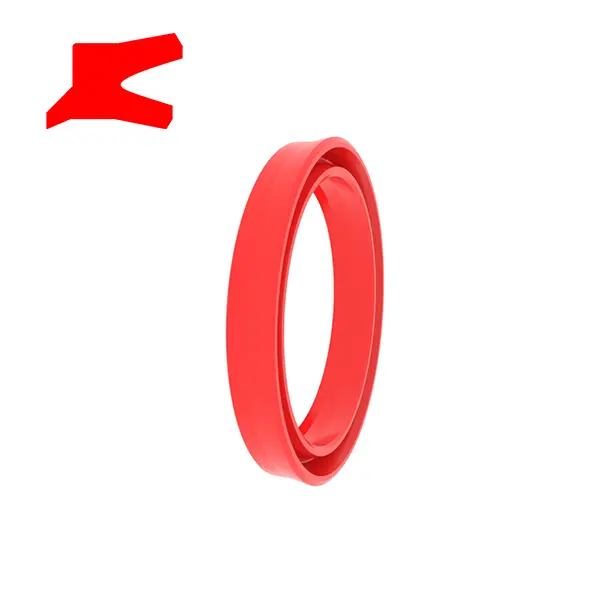

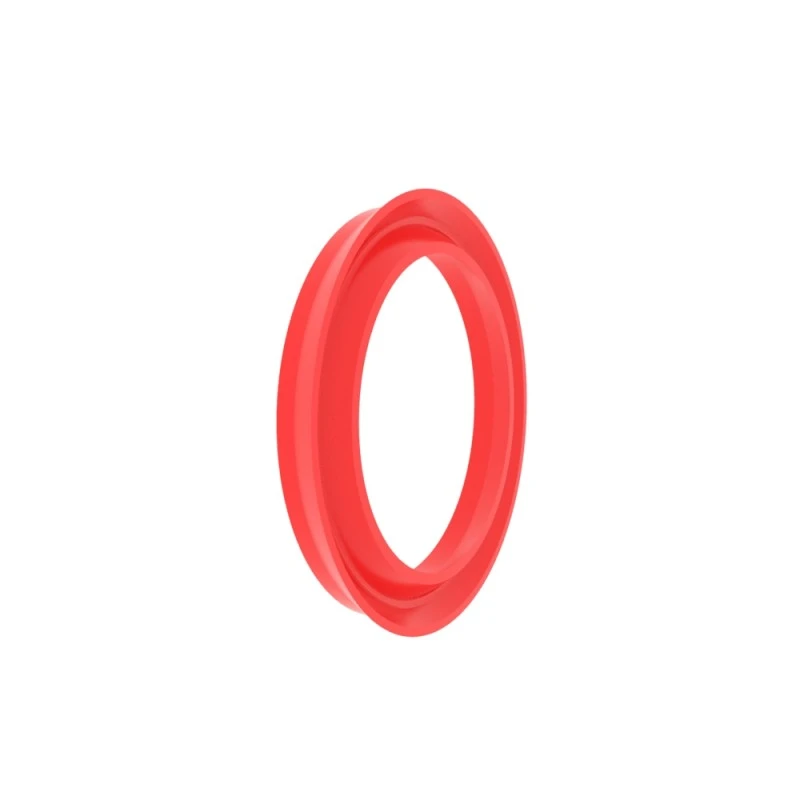

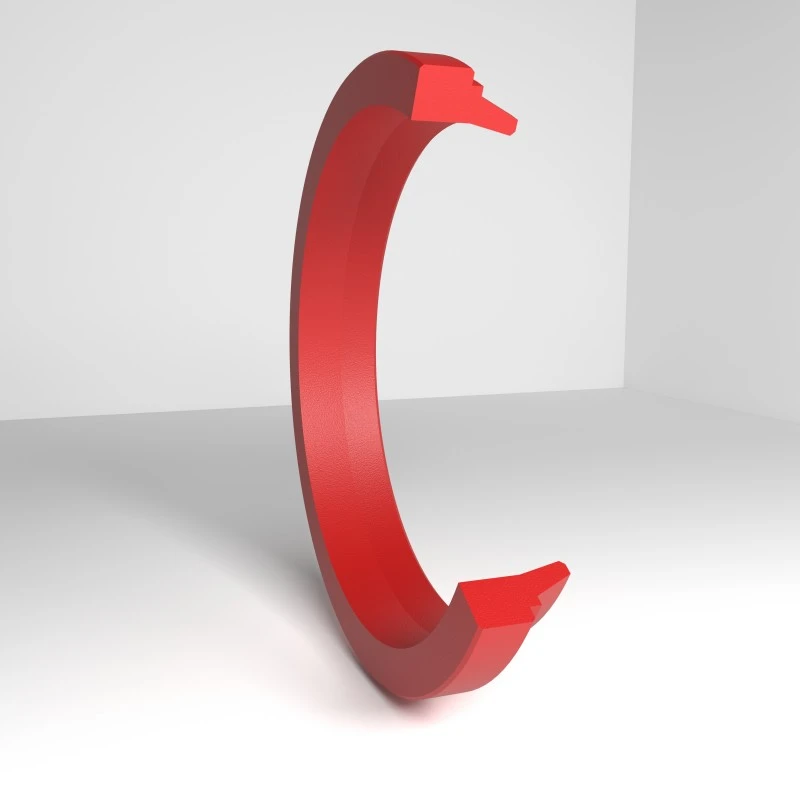

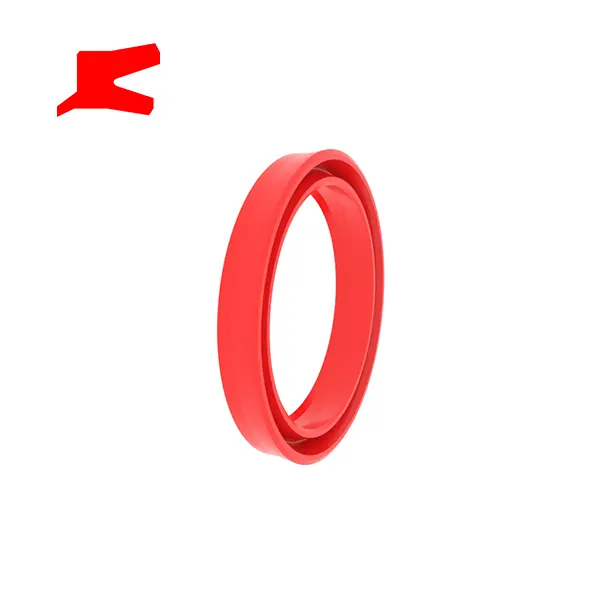

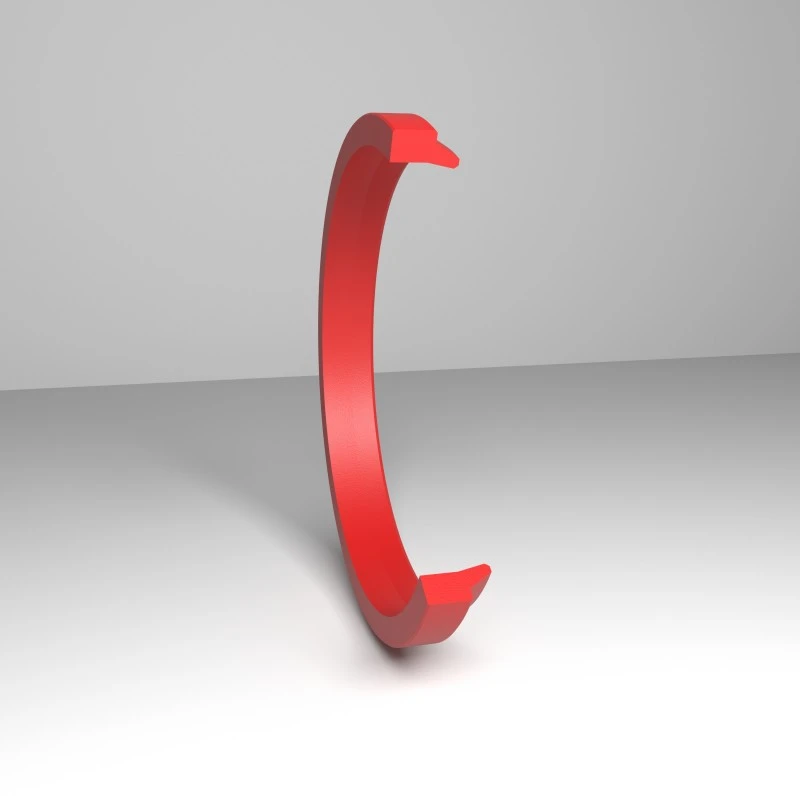

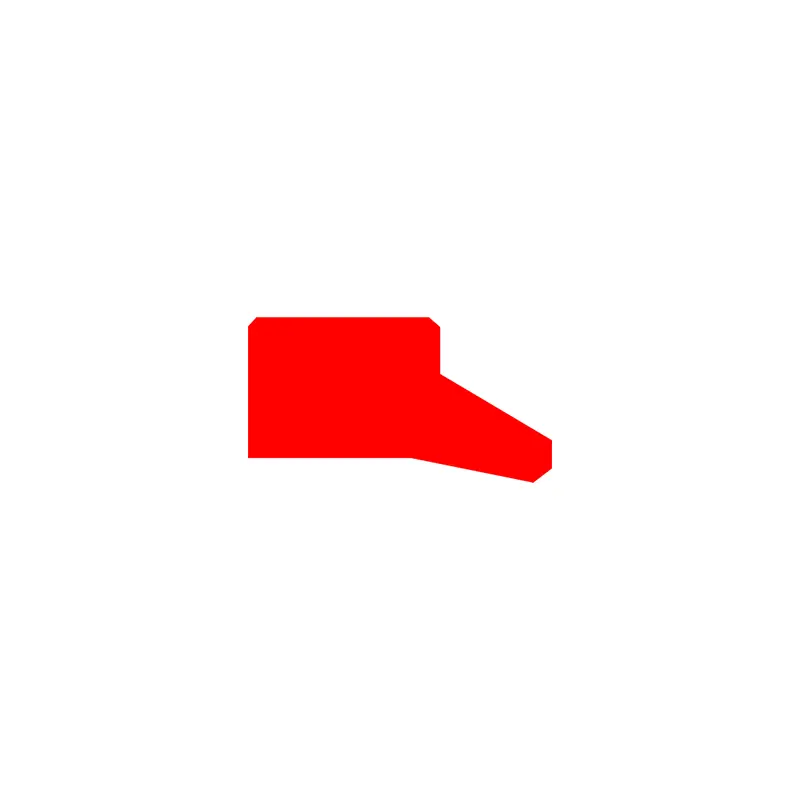

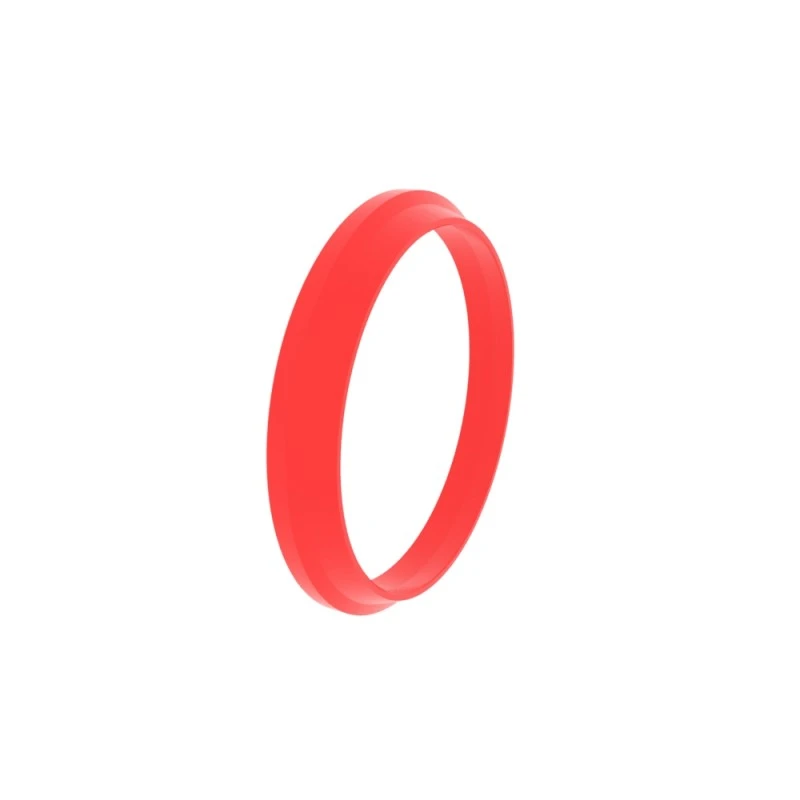

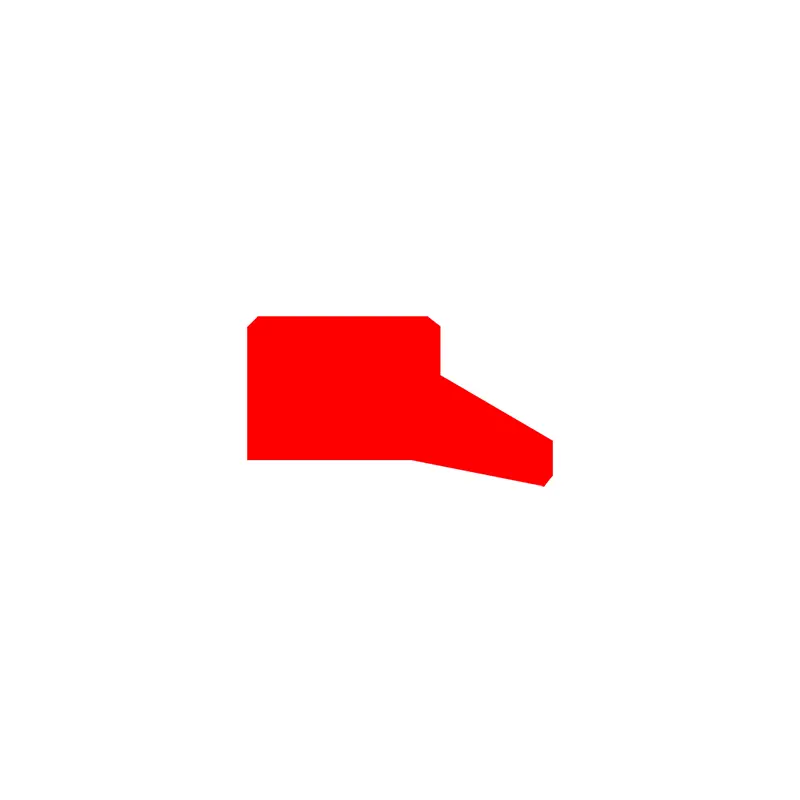

RCA102
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
H ...... ความสูงทั้งหมดของซีลฝุ่น
| พื้นผิวเสร็จสิ้น | r tmax (μm) | RA (μM) |
| การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| ร่องก้น ด้านร่อง | ≤6.3 ≤15 | ≤1.6 ≤3 |
| อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP | 50%-95% |
|
| ความอดทน | |
| φd1 H11 | l <10 มม. +0.2 |
| φd H11 | l＞ 10mm +0.3 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCA102
ร่องขนาด/ความสูงของซีลฝุ่นทั้งหมด: 100x115x8.5
วัสดุ: RC-PU-H
ประเภทซีล: RCA102, RCA105, RCA211
แอปพลิเคชั่นหลัก: ส่วนใหญ่ใช้กับซีลสไลด์ชุดค่าผสม
ข้อดี: ประสิทธิภาพการเสียดสีที่ดี, RCA211 ซีลสองทิศทาง
วัสดุ: (ความแข็งสูงเป็นพิเศษ) โพลียูรีเทนยาง
| ตัวอย่างร่อง | ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้) | |||||||
 |
RCA102
|
φd | φd | FD1 | L | L1 | H | |
|

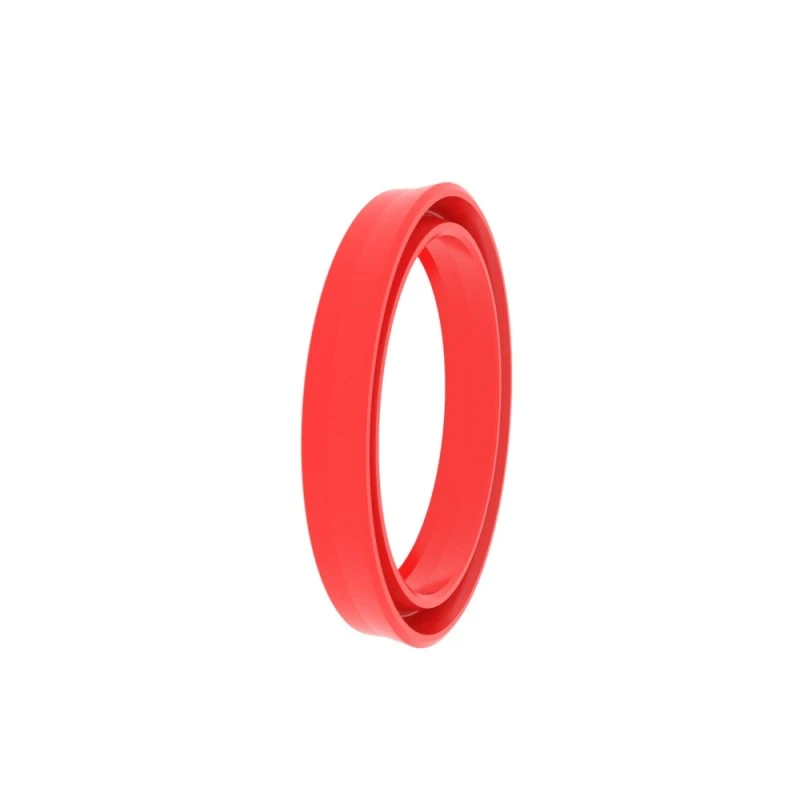

RCA105
|
6-49.9 | φd+8 | φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | φd+10 | φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | φd+15 | φd+7.5 | 8.5 | ≥2 | 11.5 | |||

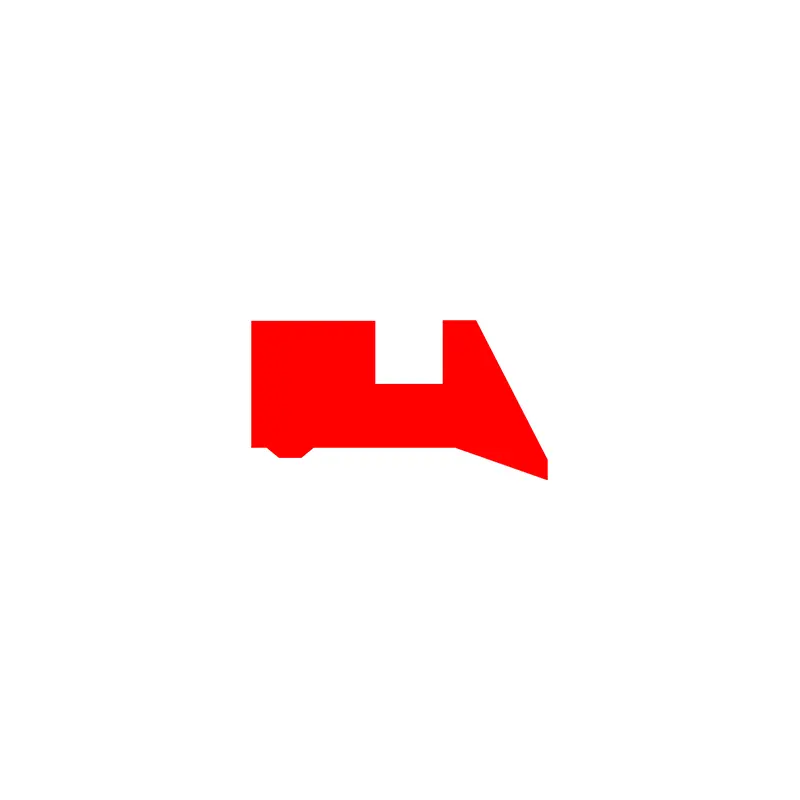

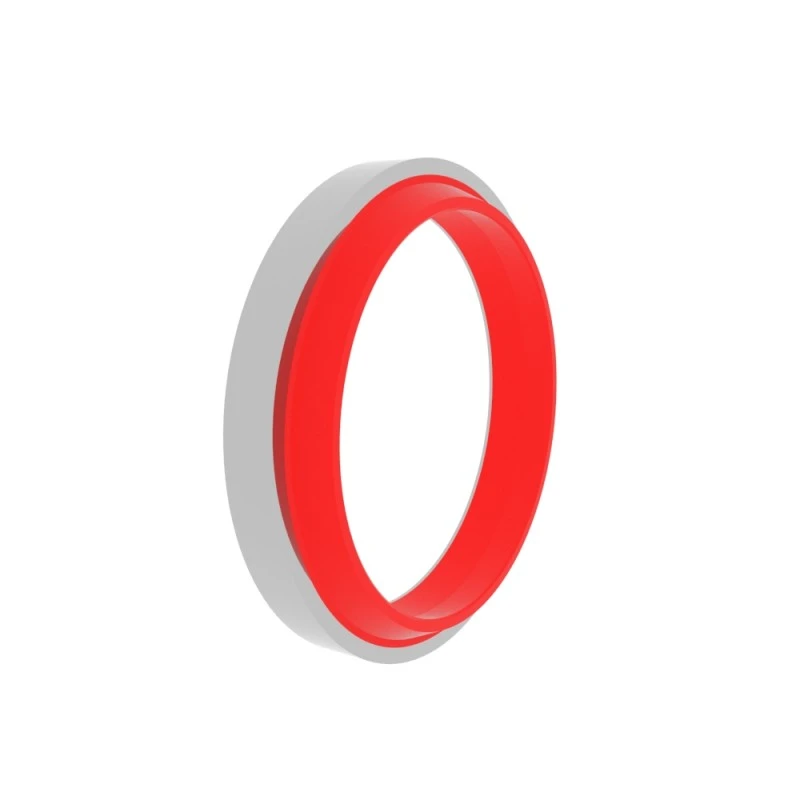

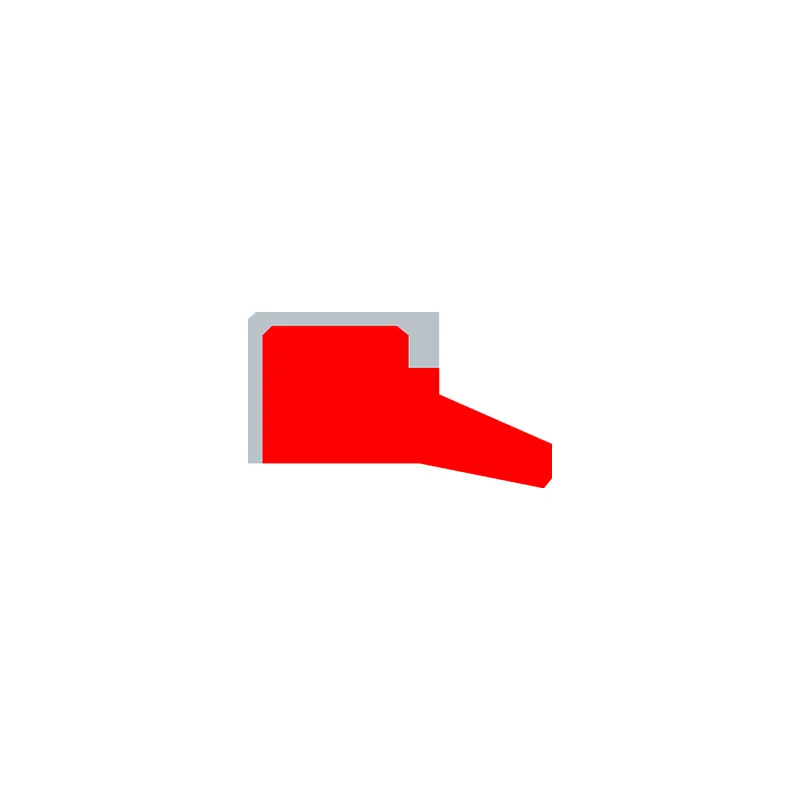

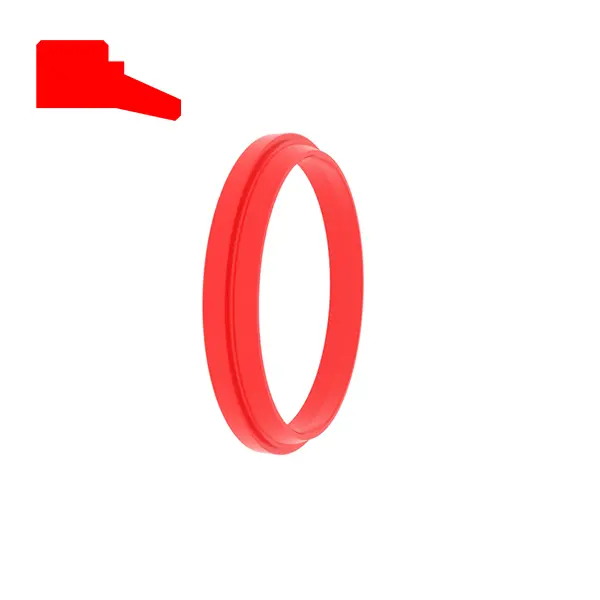

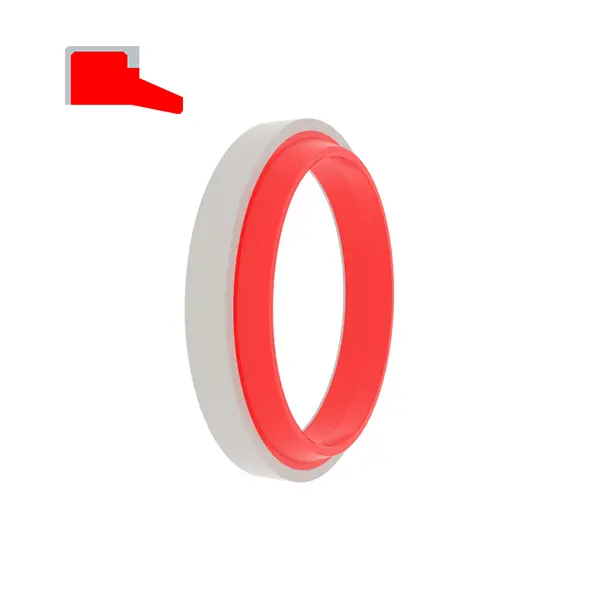

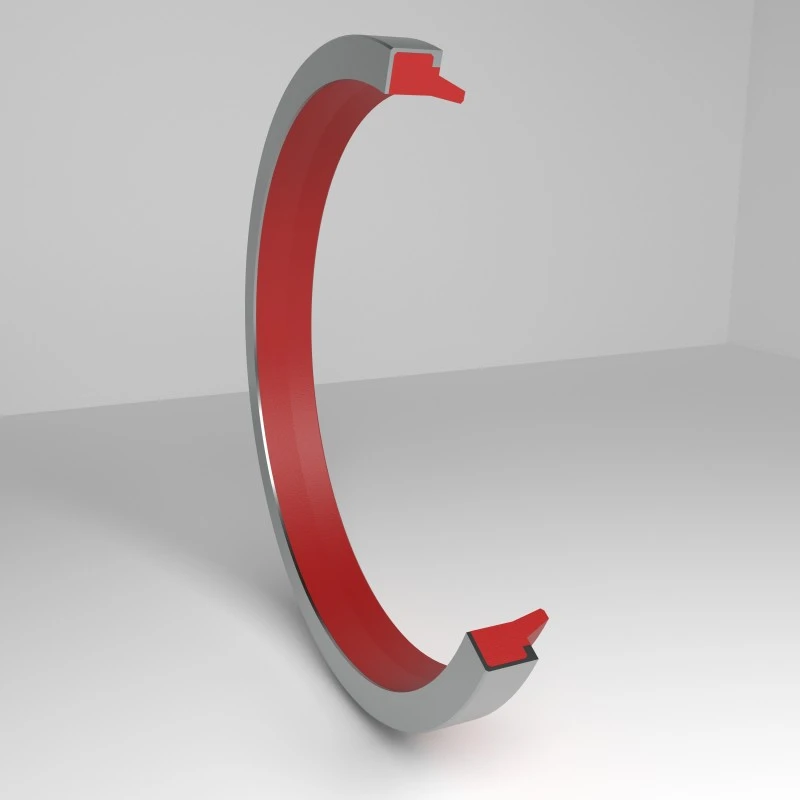

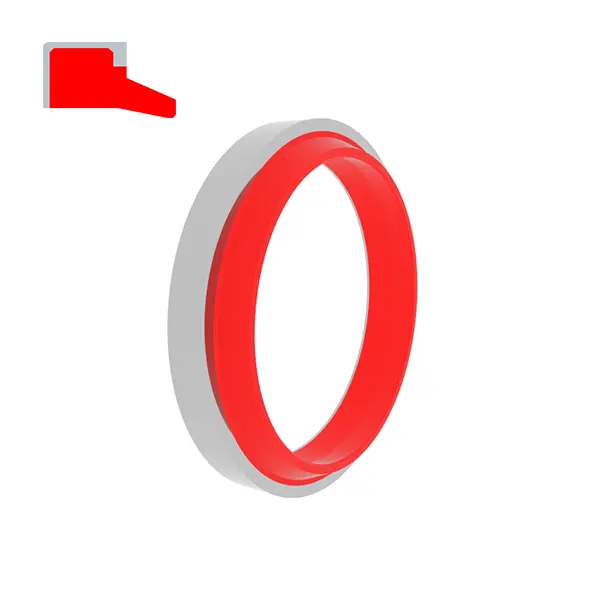

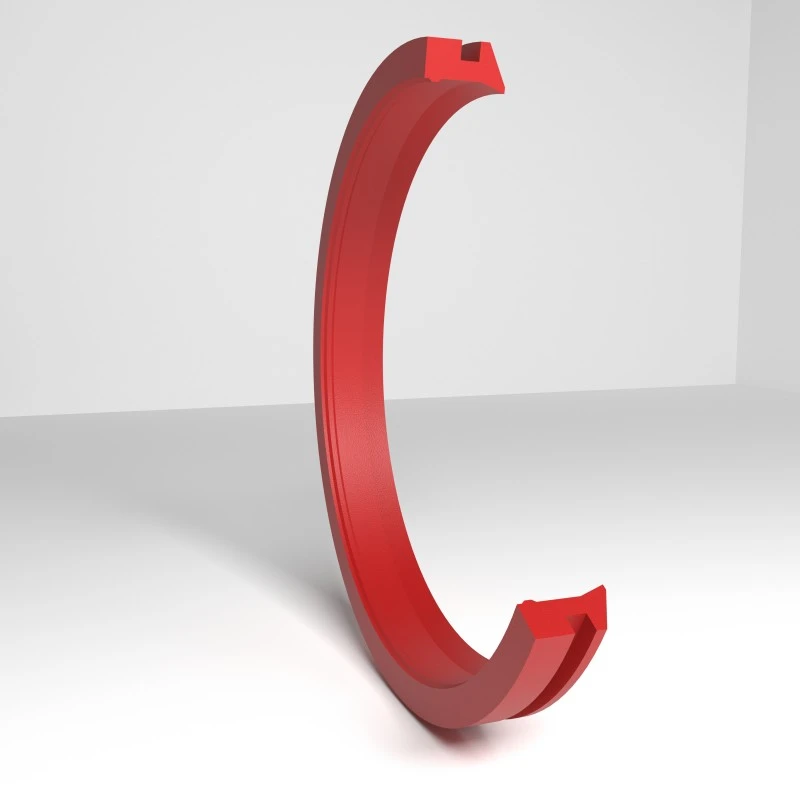

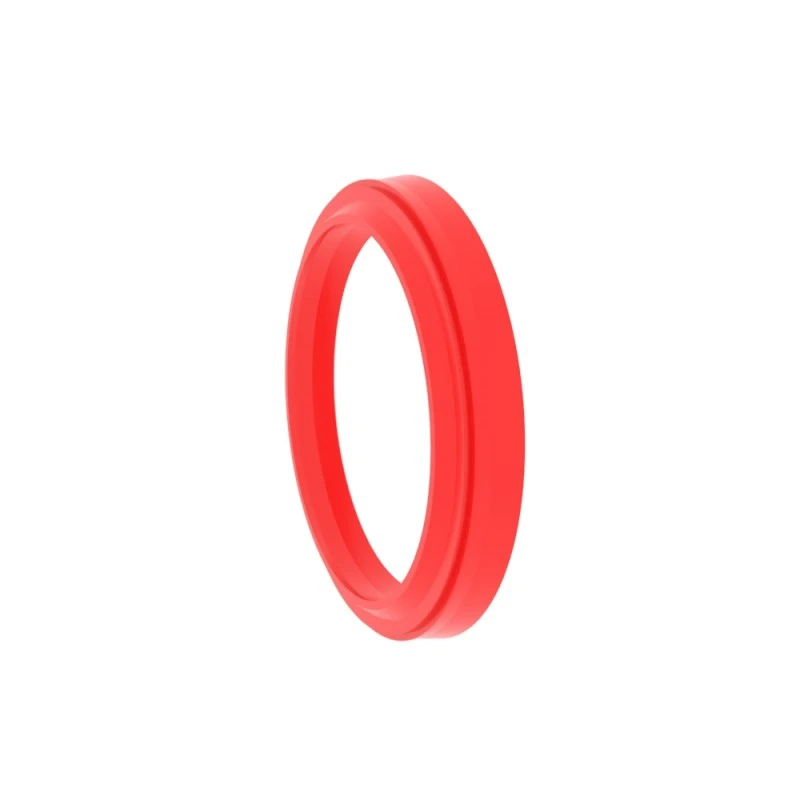

RCA103
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
H ...... ความสูงทั้งหมดของซีลฝุ่น
| พื้นผิวเสร็จสิ้น | r tmax (μm) | RA (μM) |
| การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| ร่องก้น ด้านร่อง | ≤6.3 ≤15 | ≤1.6 ≤3 |
| อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP | 50%-95% |
|
| ความอดทน | |
| φd1 H11 | l <10 มม. +0.2 |
| φd H11 | l＞ 10mm +0.3 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCA103
ร่องขนาด/ความสูงของซีลฝุ่นทั้งหมด: 100x115x9/12
วัสดุ: RC-PU-H+POM
ประเภทซีล: RCA103, RCA106
แอปพลิเคชันหลัก: กระบอกสูบมาตรฐานและร่องเปิด
ข้อดี: ประสิทธิภาพการต่อต้านการต่อสู้เป็นสิ่งที่ดีและแหวนสนับสนุนป้องกันการเกิดออกซิเดชันจากการเกิดขึ้นระหว่างร่องและซีลและการวางตำแหน่งและความพอดีในโพรงนั้นมั่นคง
วัสดุ: (ความแข็งสูงเป็นพิเศษ) polyurethane + polyoxymethylene, ยาง + polyoxymethylene
| ตัวอย่างร่อง | ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้) | |||||
 |
RCA103
|
φd | φd | L | H | |
| 6-9.9 |
φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | φd+10 | 7 | 10 | ||
| 100-200 | φd+15 | 9 | 12 | |||
| ＞ 200 | φd+20 | 12 | 16 | |||

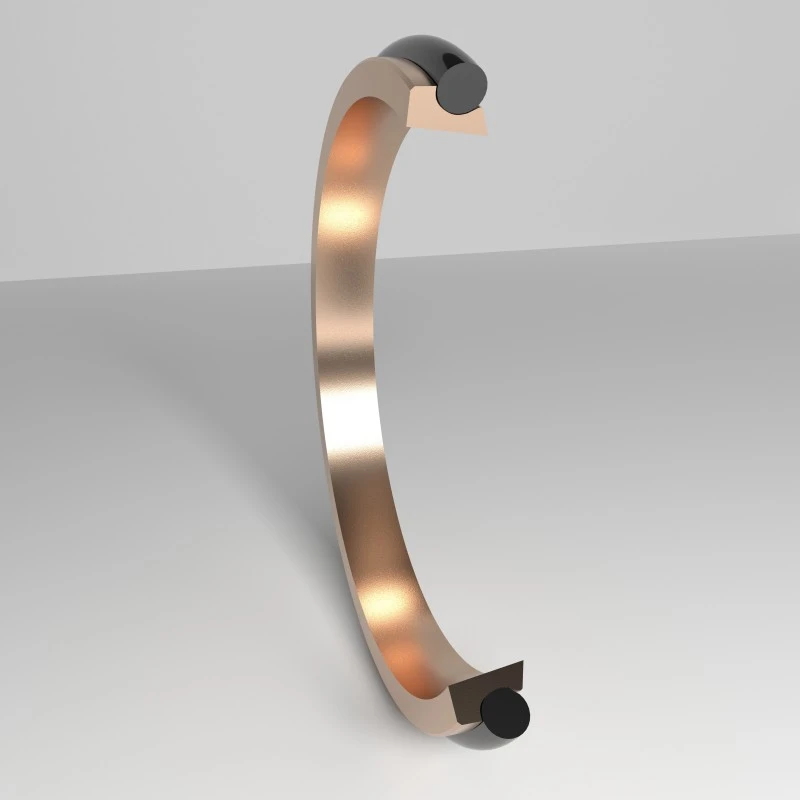

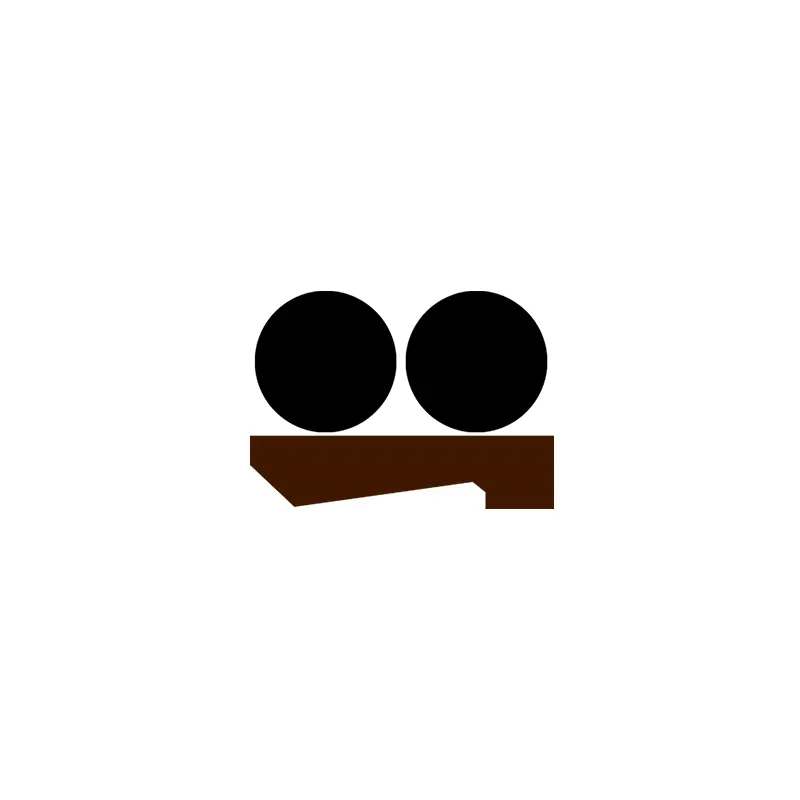

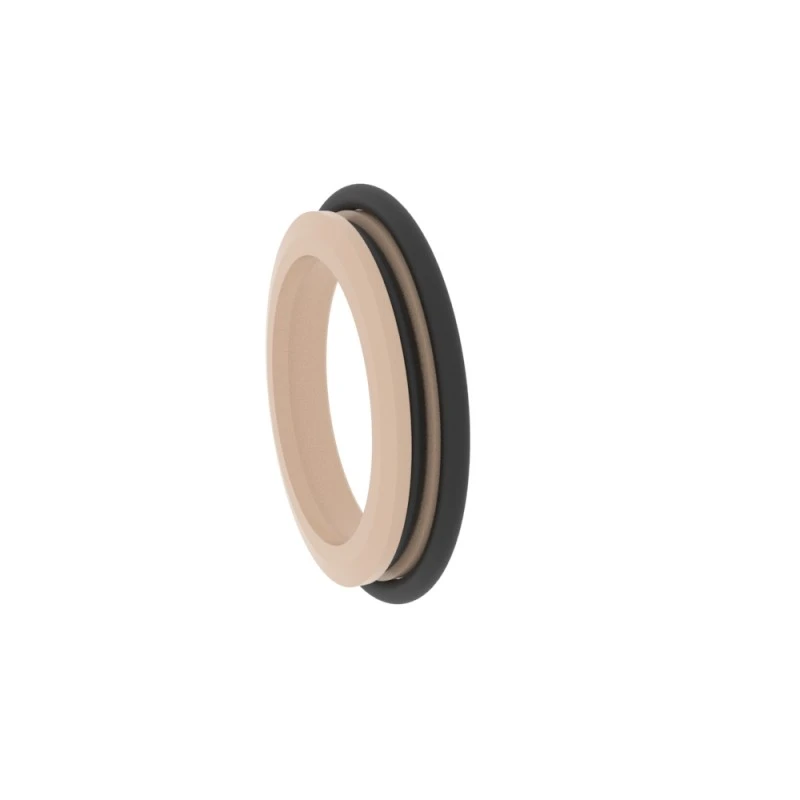

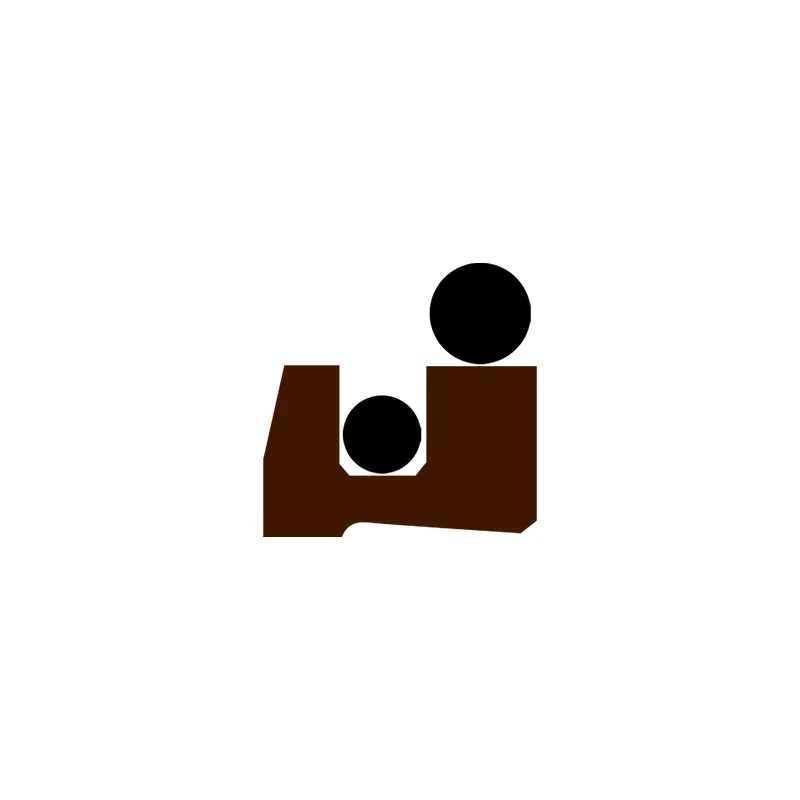

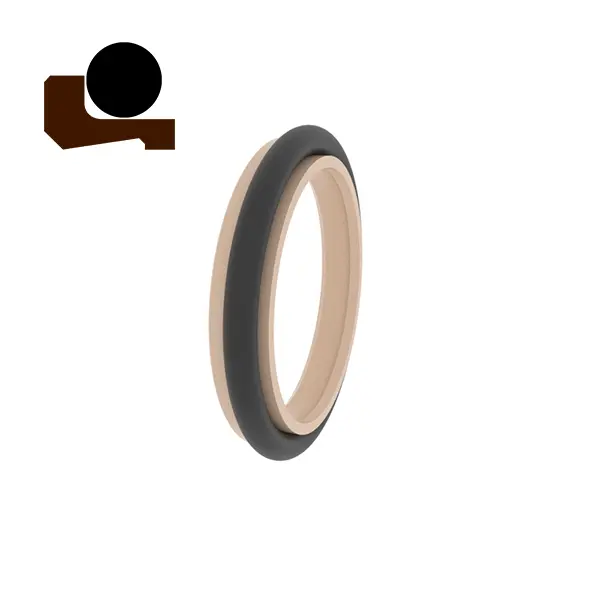

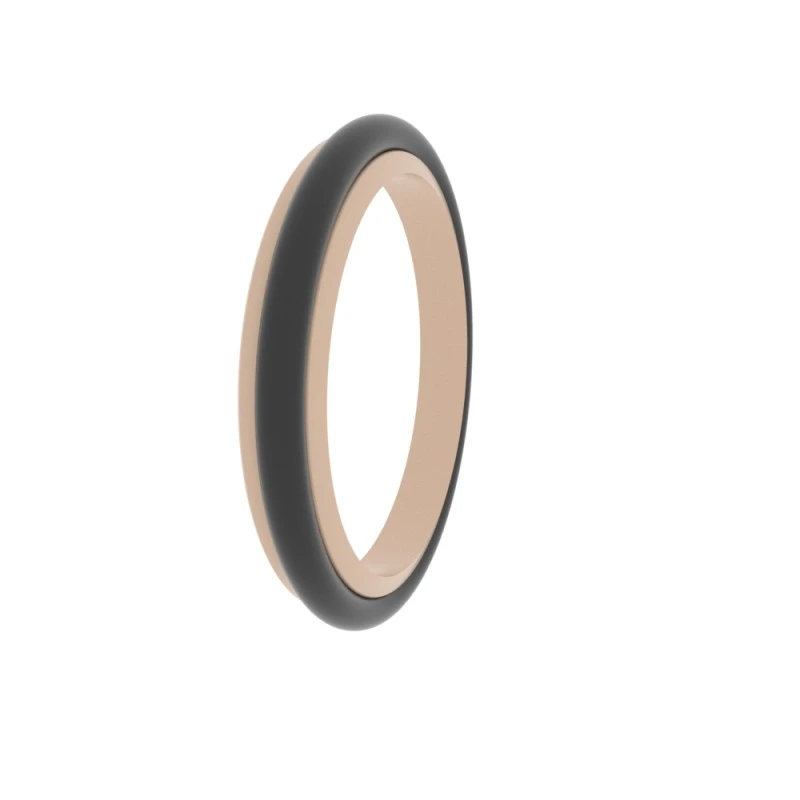

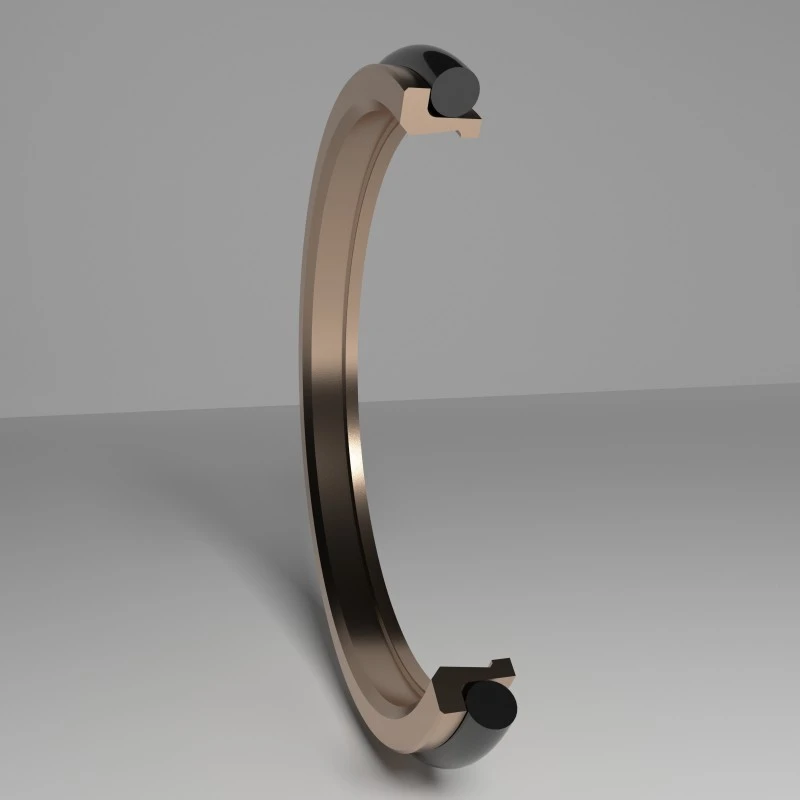

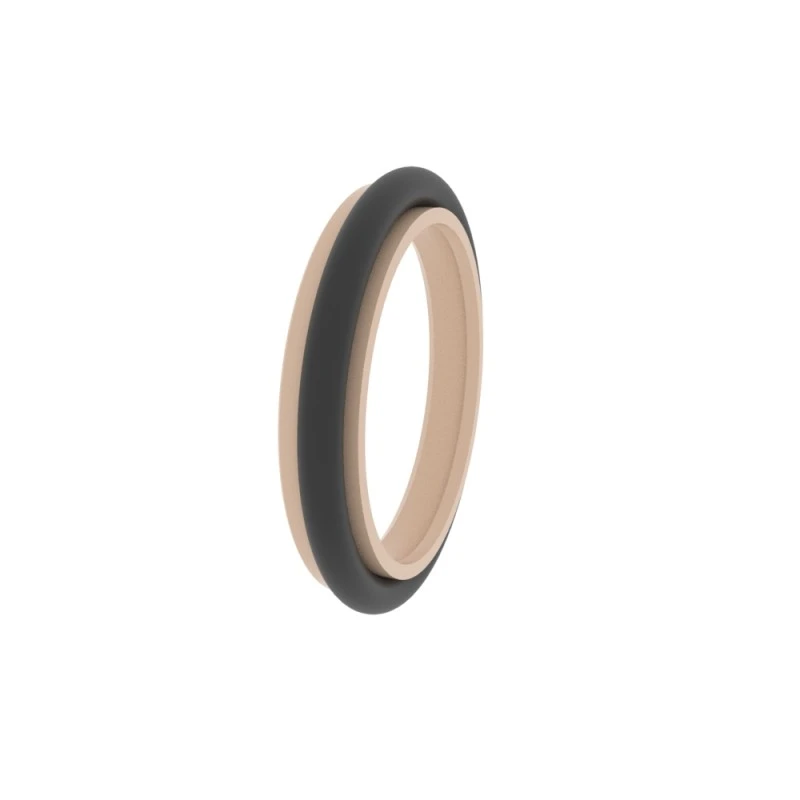

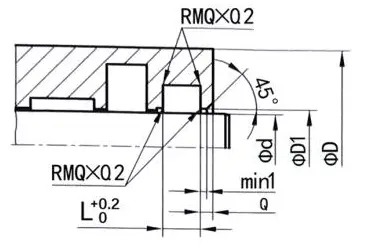

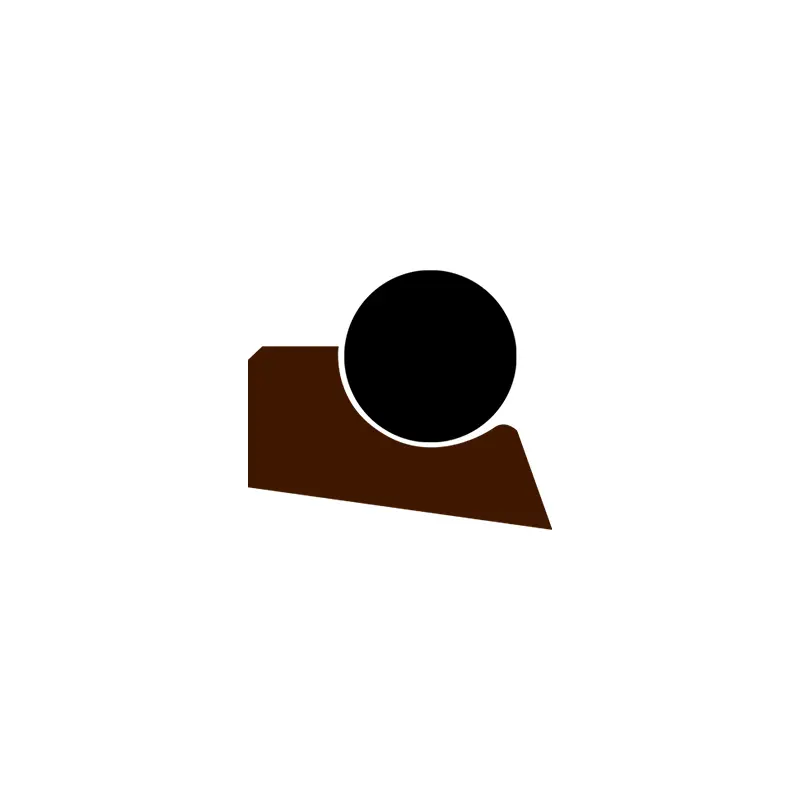

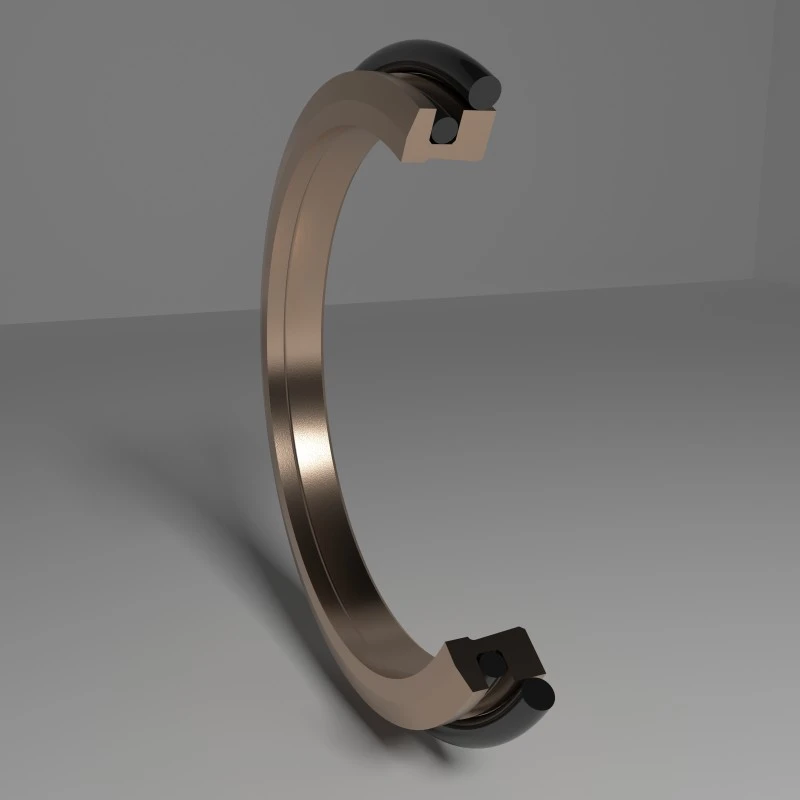

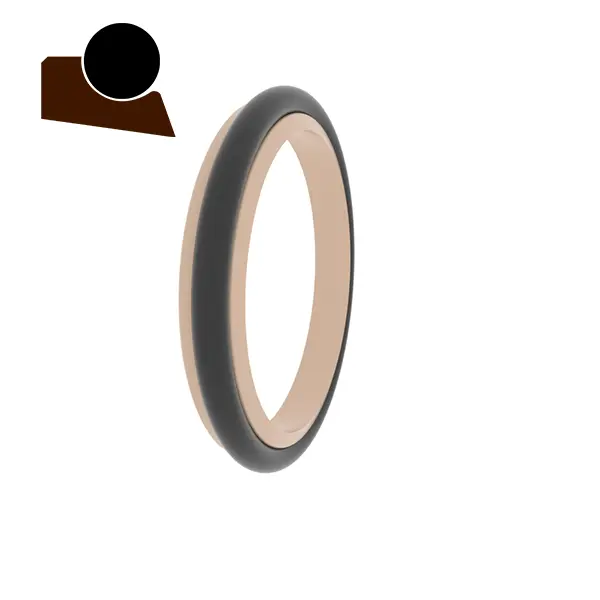

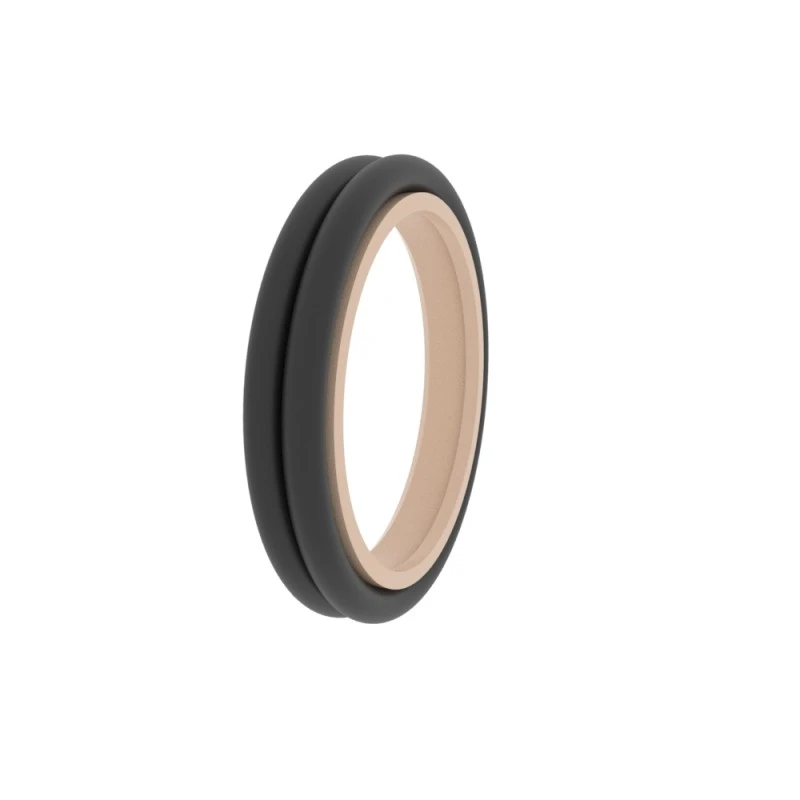

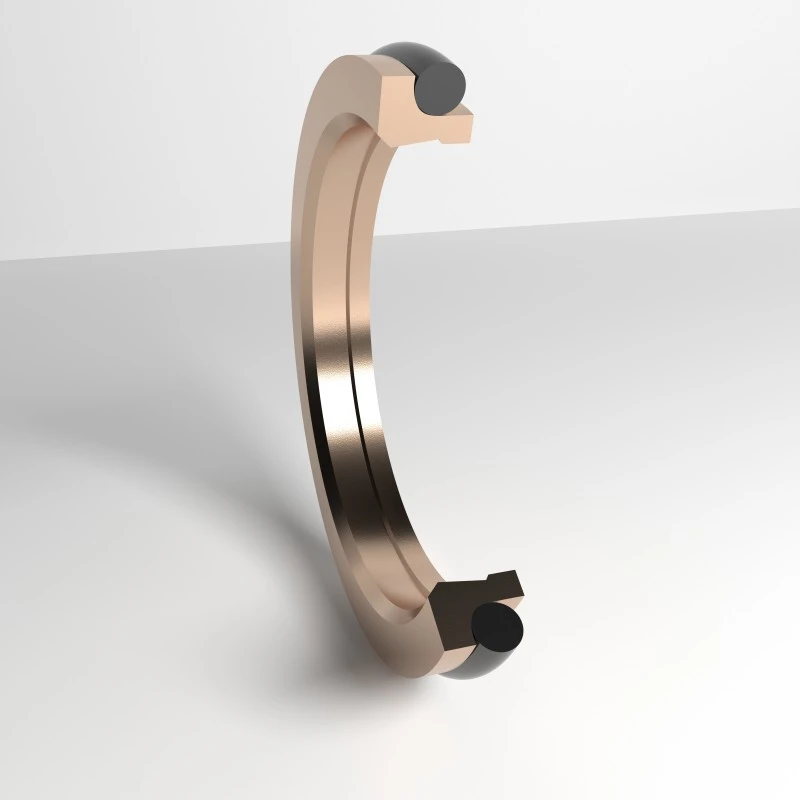

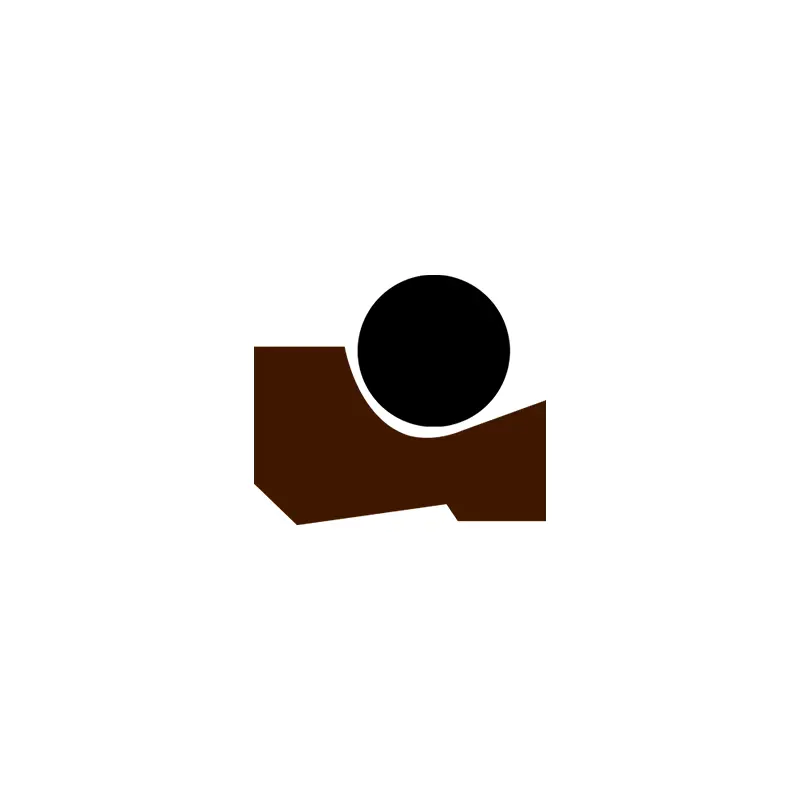

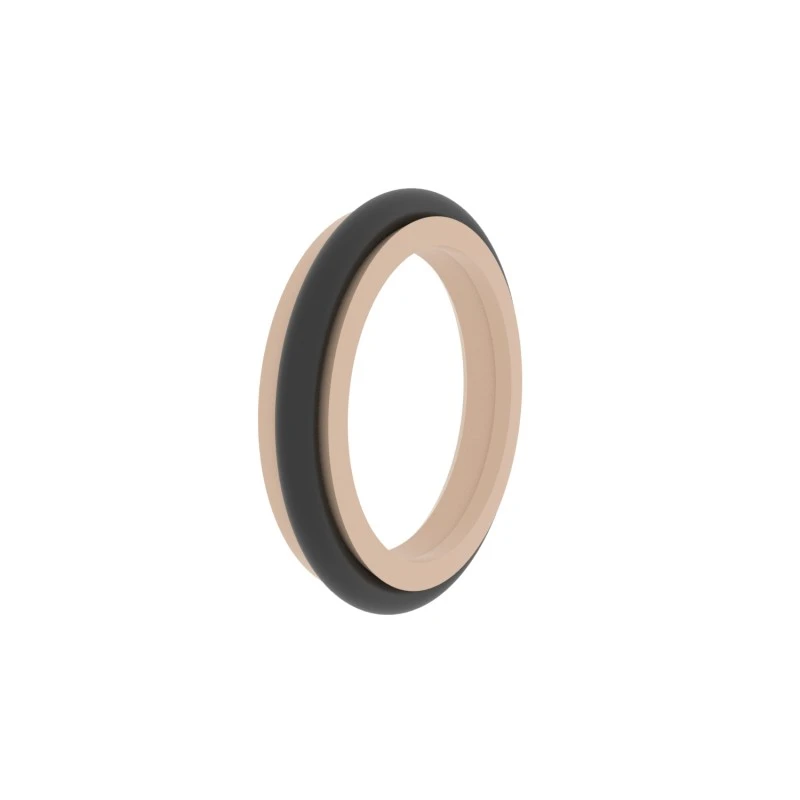

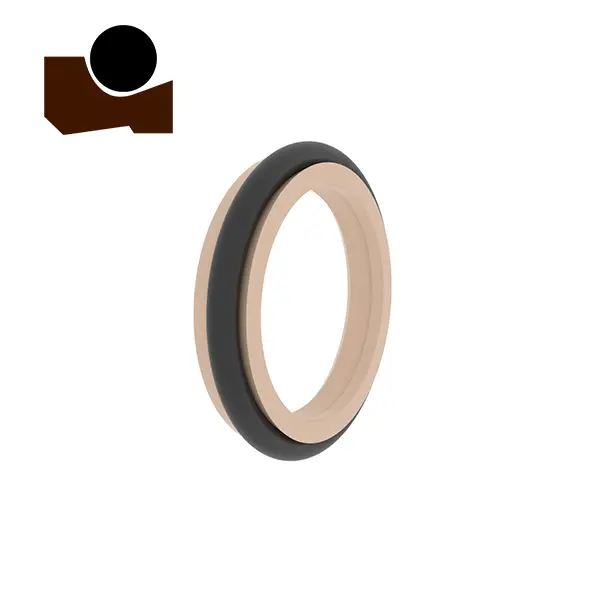

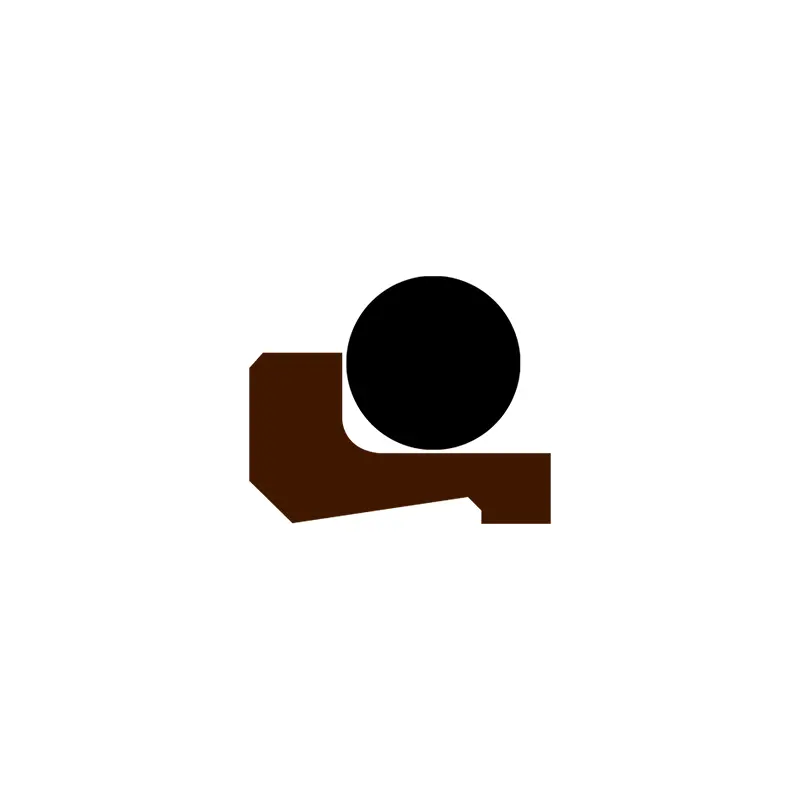

RCA115
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd1 ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
| พื้นผิวเสร็จสิ้น | r tmax (μm) | RA (μM) |
| การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| ร่องก้น ด้านร่อง | ≤6.3 ≤15 | ≤1.6 ≤3 |
| อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP | 50%-95% |
|
| ความอดทน | |
| φd1 H11 | l <10 มม. +0.2 |
| φd H11 | l＞ 10mm +0.3 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCA115
ร่องขนาด/ความสูงของซีลฝุ่นทั้งหมด: 100x108.8x6
วัสดุ: PTFE3+NBR
ประเภทซีล: RCA115, RCA118
แอปพลิเคชั่นหลัก: อุตสาหกรรมเคมีอุตสาหกรรมอาหารและวาล์วเซอร์โว
ข้อดี: ค่าสัมประสิทธิ์แรงเสียดทานต่ำไม่มีการคืบคลานพื้นที่ติดตั้งขนาดเล็กชีวิตที่ทนต่อการสึกหรอได้นานและการปรับและความสามารถในการวางตำแหน่งที่ยอดเยี่ยมในระหว่างการทำงาน
วัสดุ: tetrafluoroethylene, ยางไนไตรล์หรือยางฟลูออรีน

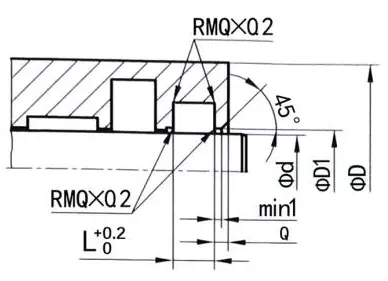

| ตัวอย่างร่อง | ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้) | |||||||
 |
RCA115
|
φd | φd | L | D1 | a | โอริง | |
| 6-11.9 |
φd+4.8 | 3.7 | d+1.5 | 2 | 1.78 | |||
| 12-64.9 |
φd+6.8 | 5.0 | d+1.5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | φd+8.8 | 6.0 | d+1.5 | 3 | 3.53 | ||
| 251-420.9 | φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | φd+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | φd+20.0 | 12.0 | D+2.5 | 5 | 8.40 | |||
