วงแหวนคู่มือการเลี้ยวของเราใช้กันอย่างแพร่หลายในกระบอกไฮดรอลิกระบบนิวเมติกเครื่องจักรกลศาสตร์และสาขาอื่น ๆ เราสามารถจัดหาโซลูชันที่กำหนดเองตามความต้องการของลูกค้าเพื่อช่วยปรับปรุงประสิทธิภาพการทำงานของอุปกรณ์และความน่าเชื่อถือในการปิดผนึก ตามลักษณะที่แตกต่างกันเราได้แบ่งวงแหวนคู่มือเลี้ยวออกเป็นซีรีย์รุ่นที่แตกต่างกัน

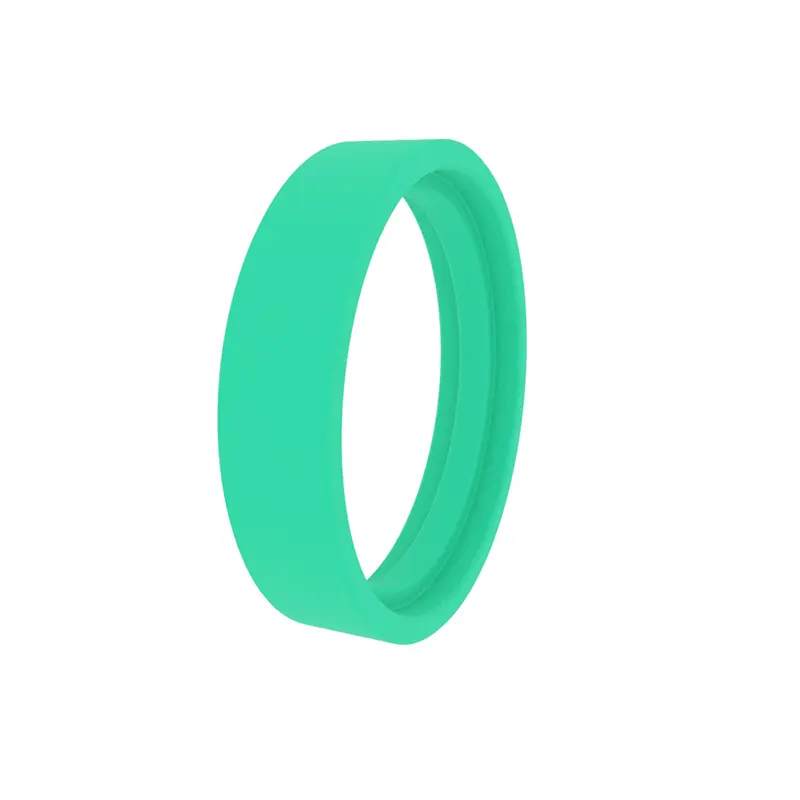

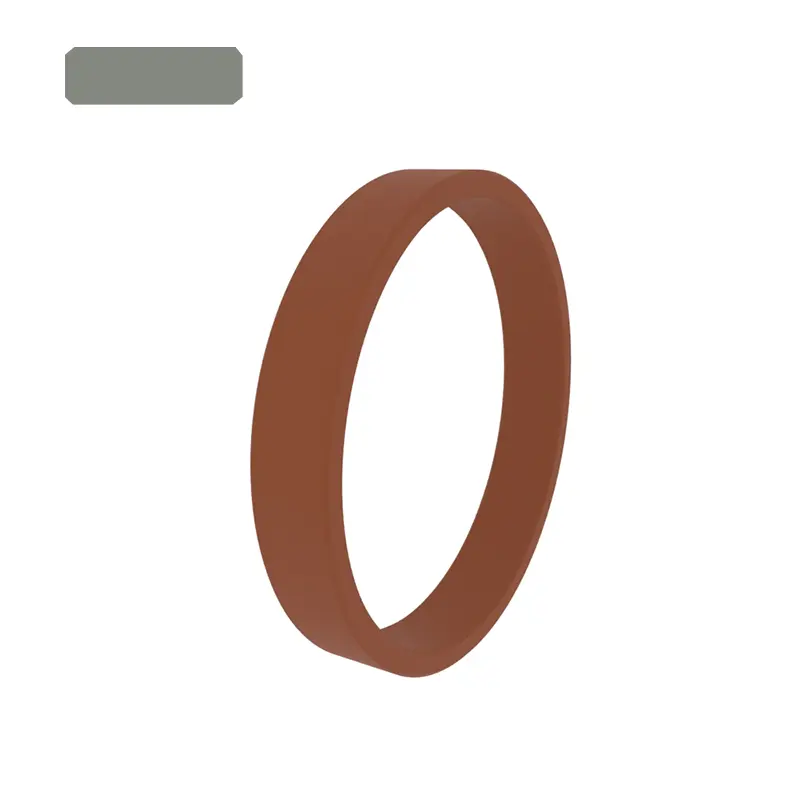

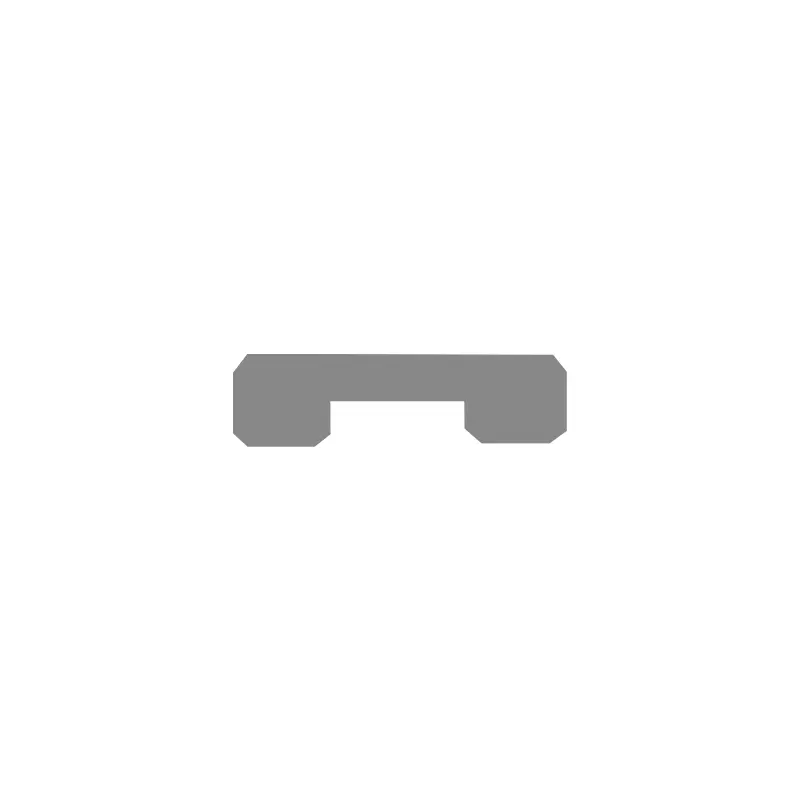

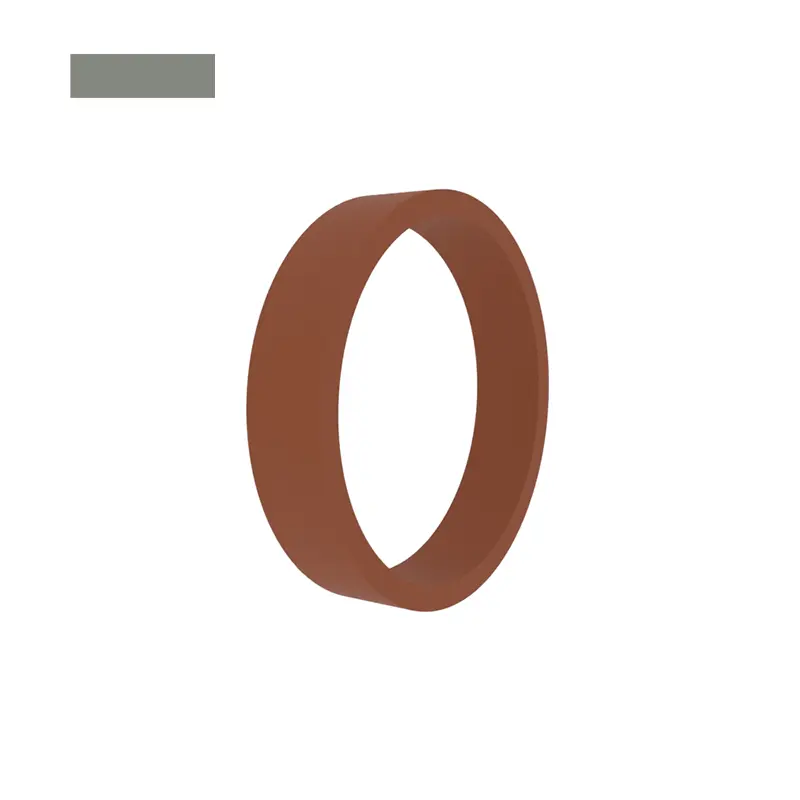

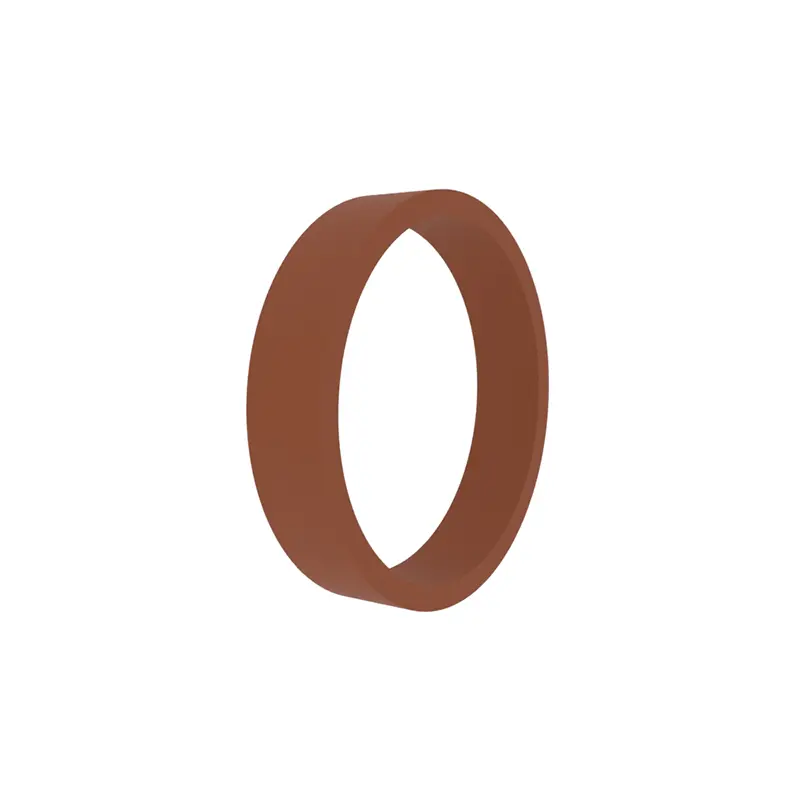

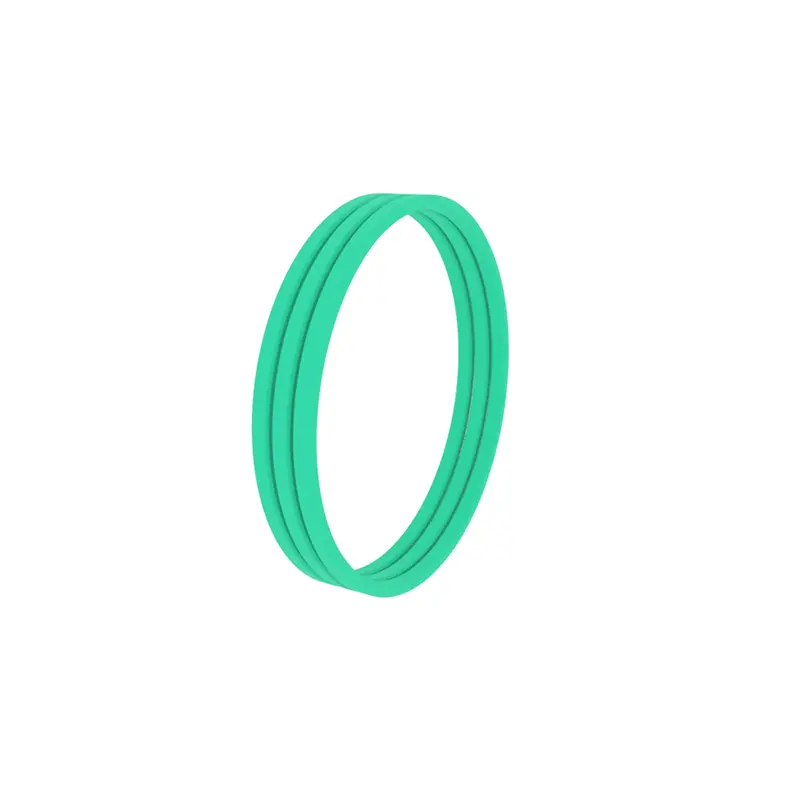

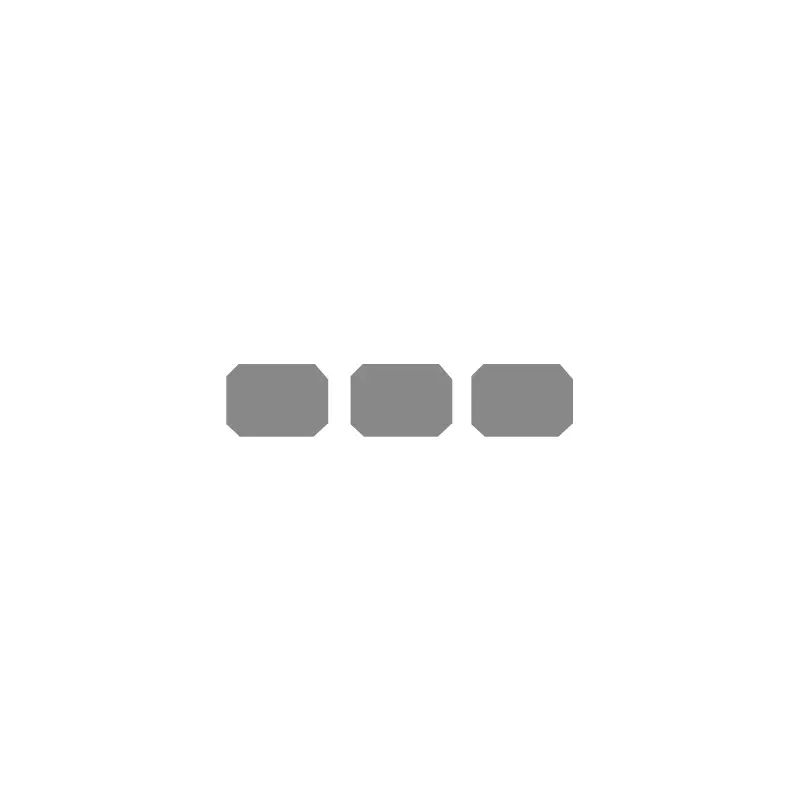

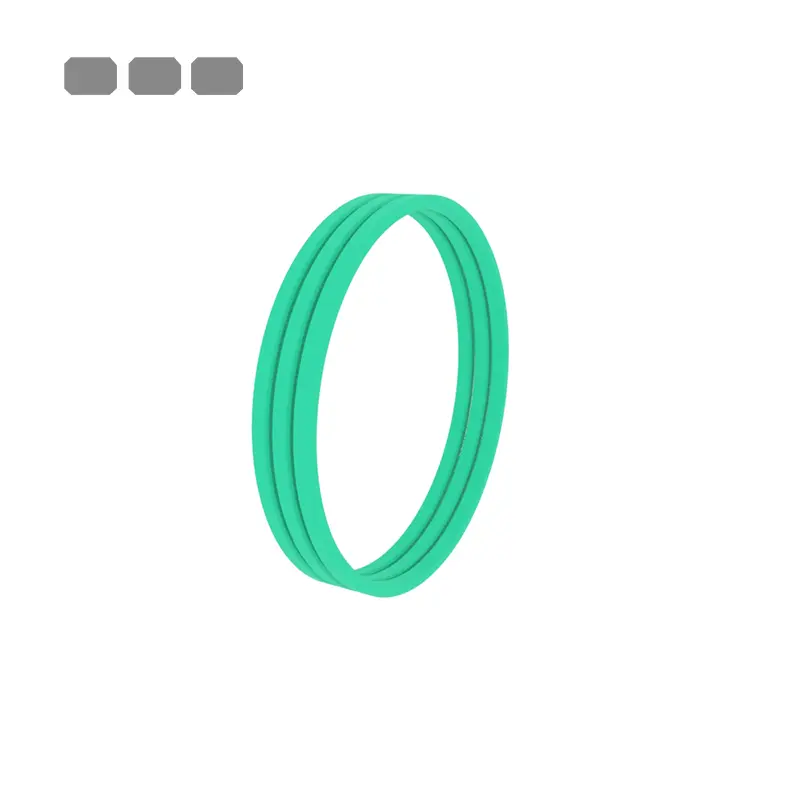

RCF101, RCF102, RCFB102 Guide Guide Rings เหมาะสำหรับคู่มือลูกสูบและลูกสูบของกระบอกสูบ ส่วนใหญ่ต้องเปิดและติดตั้งในร่องปิดหรือสามารถเปิดได้

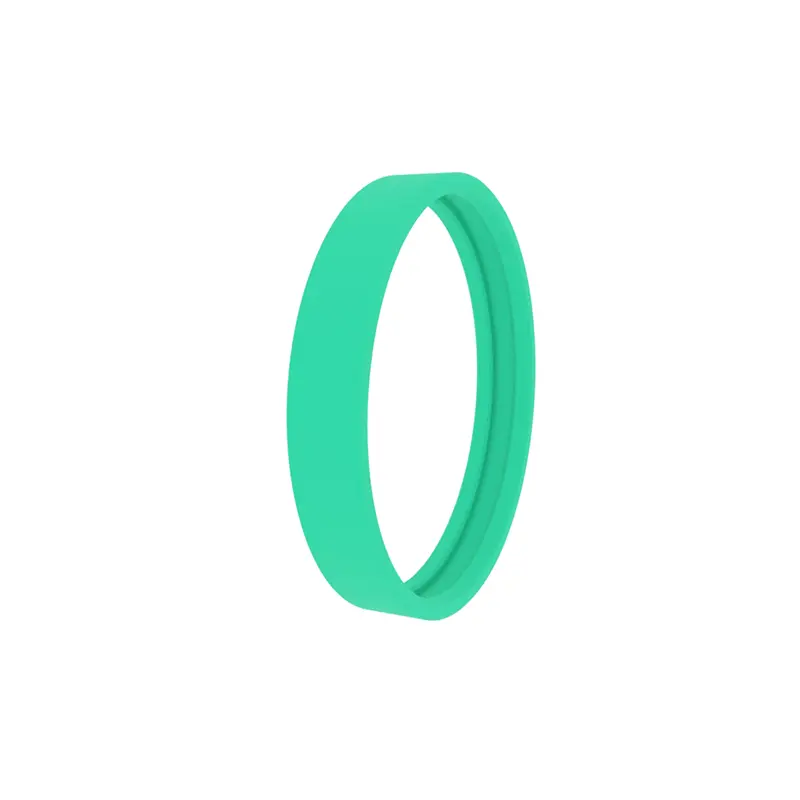

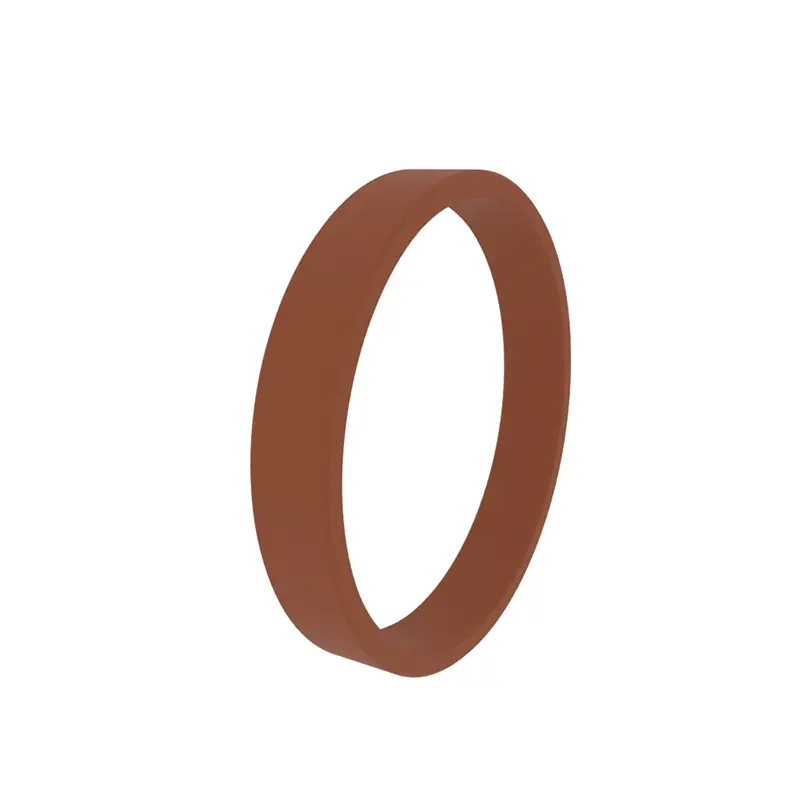

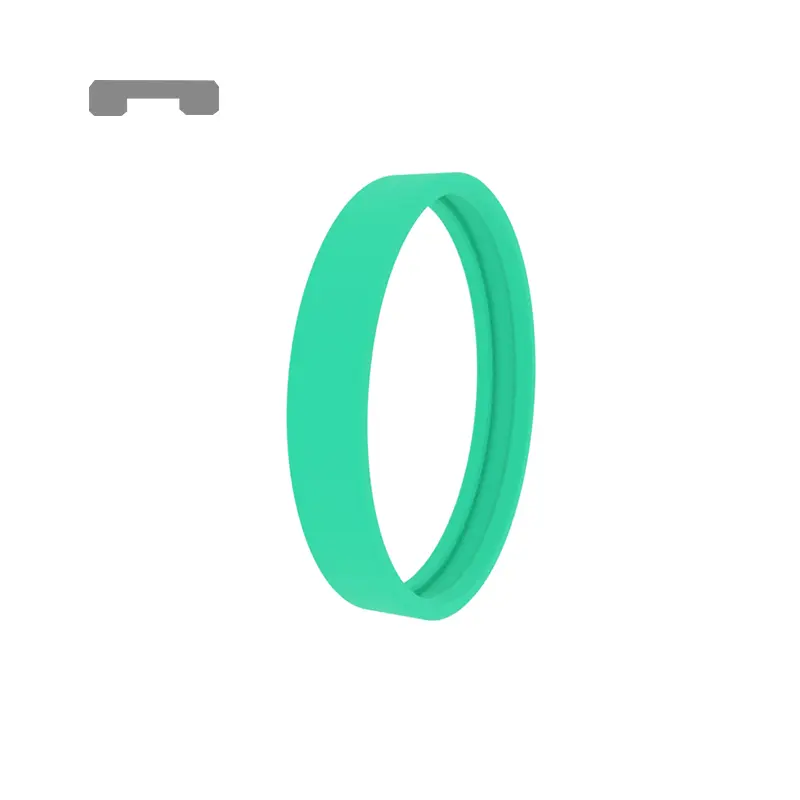

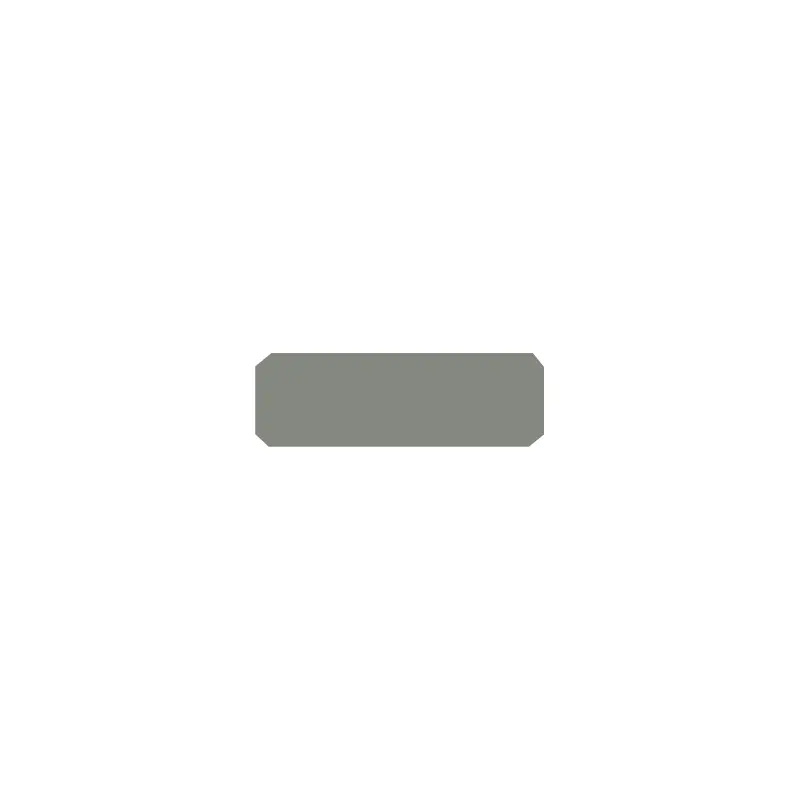

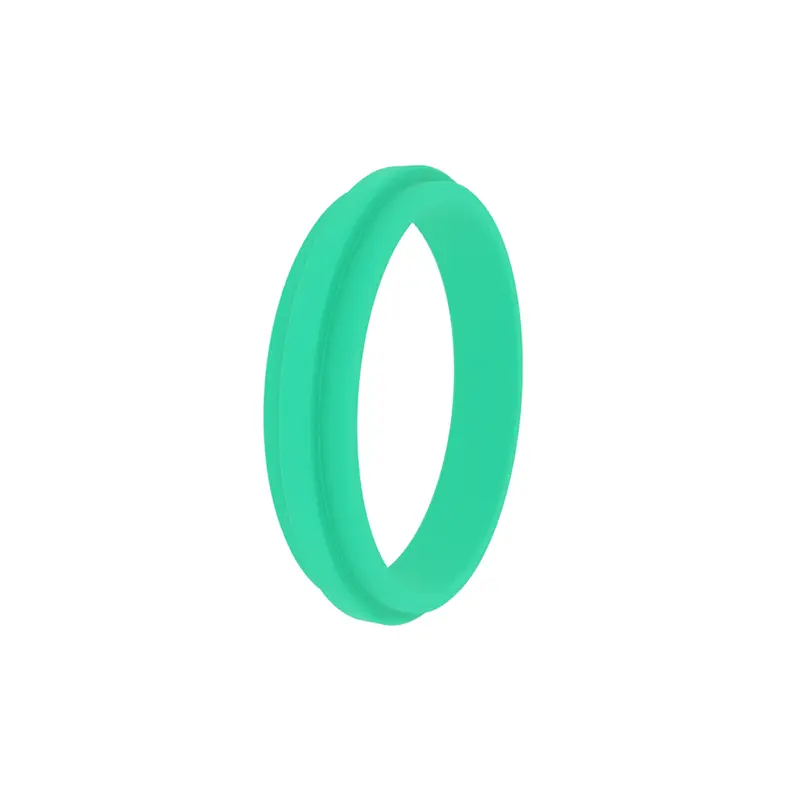

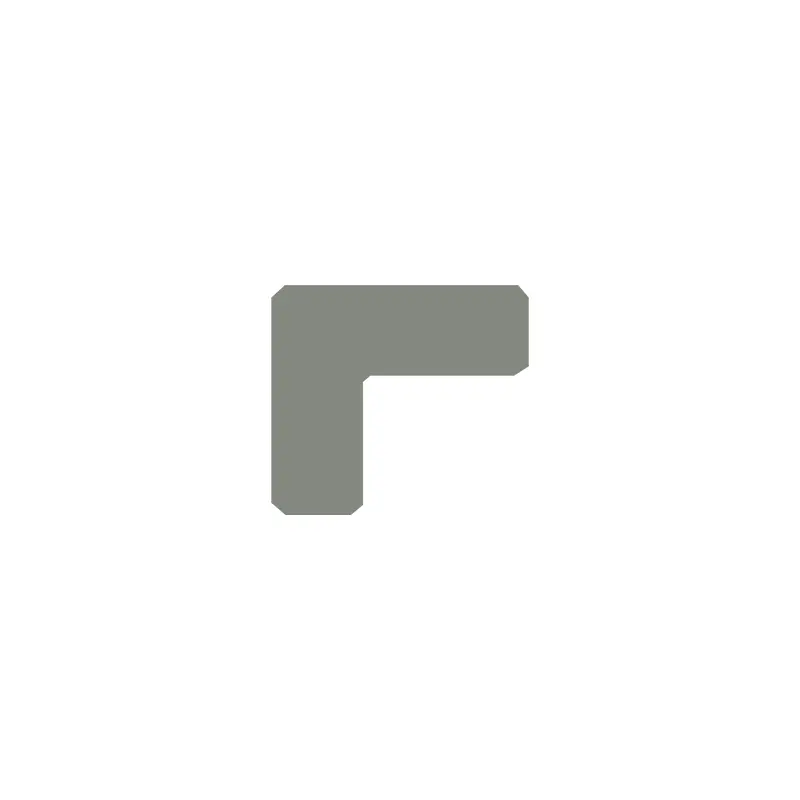

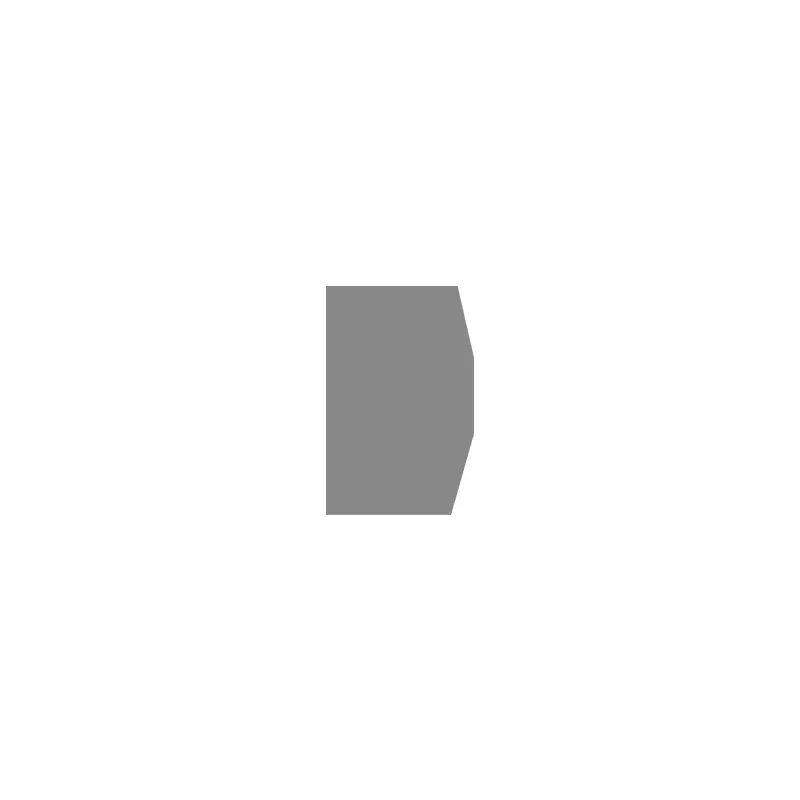

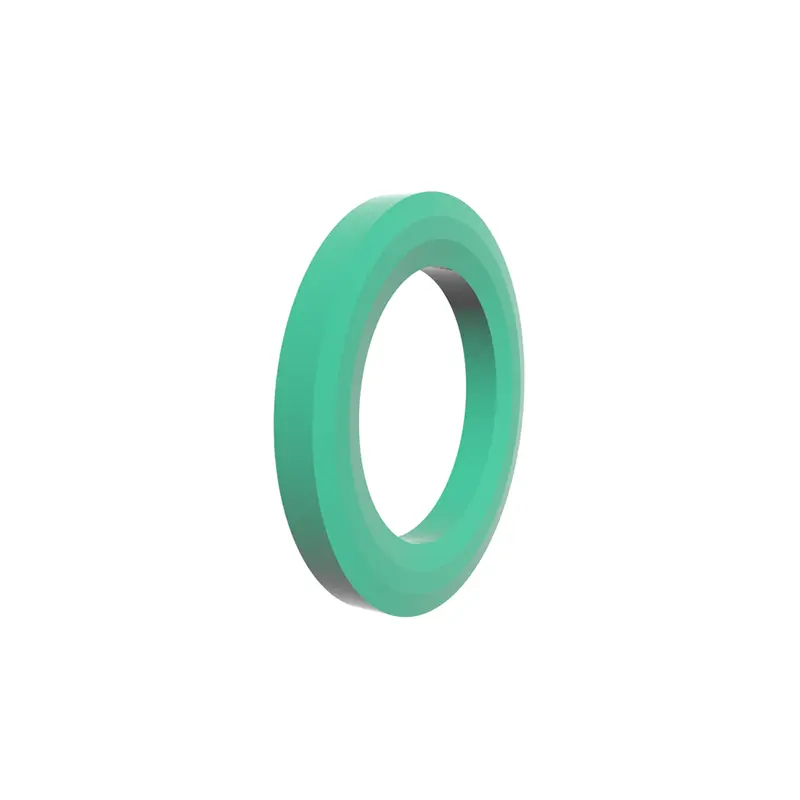

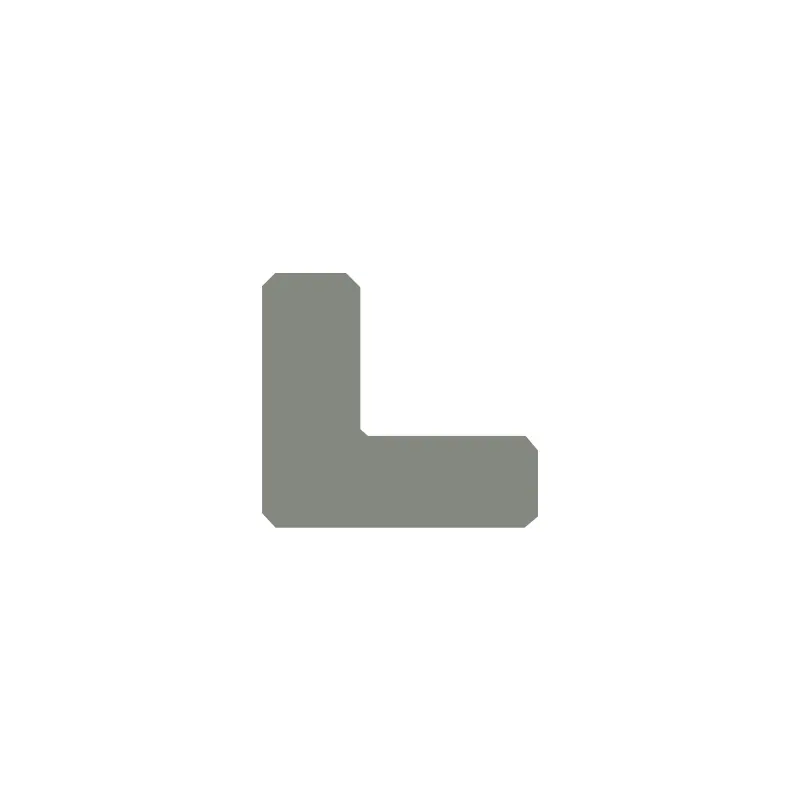

RCF103, แหวนคู่มือมาตรฐาน RCF104 เหมาะสำหรับคู่มือลูกสูบ การออกแบบที่มีมุมทำให้มีฟังก์ชั่นของแหวนนำทางและวงแหวนรักษา มันสามารถเปิดได้หรือไม่

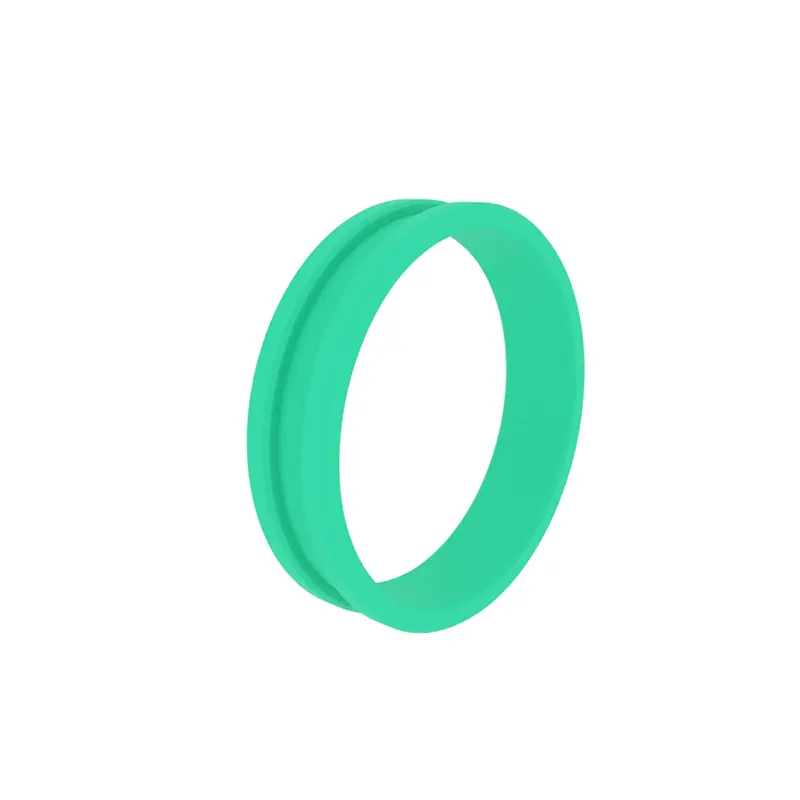

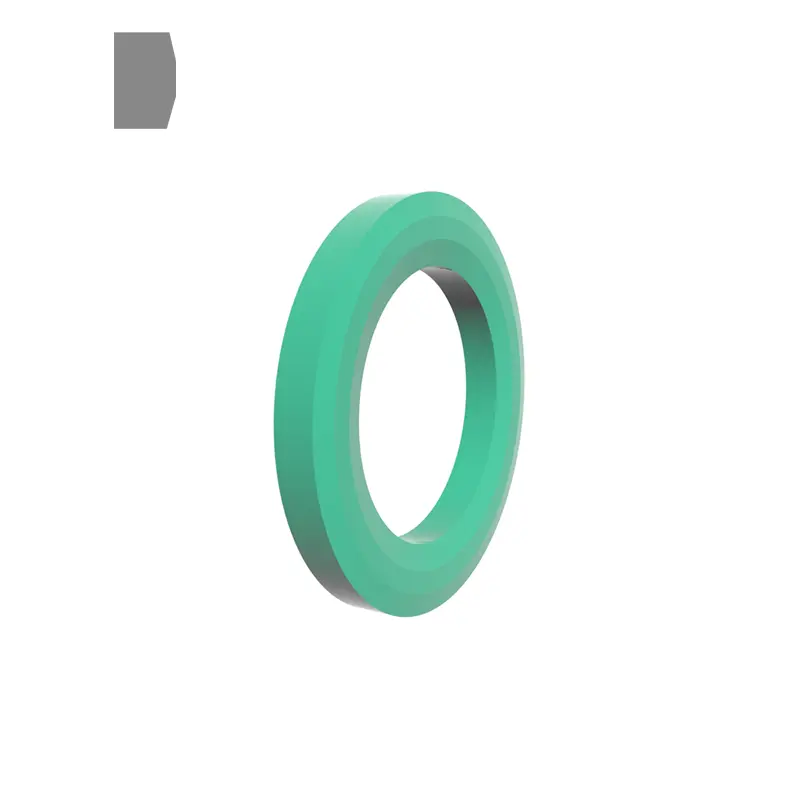

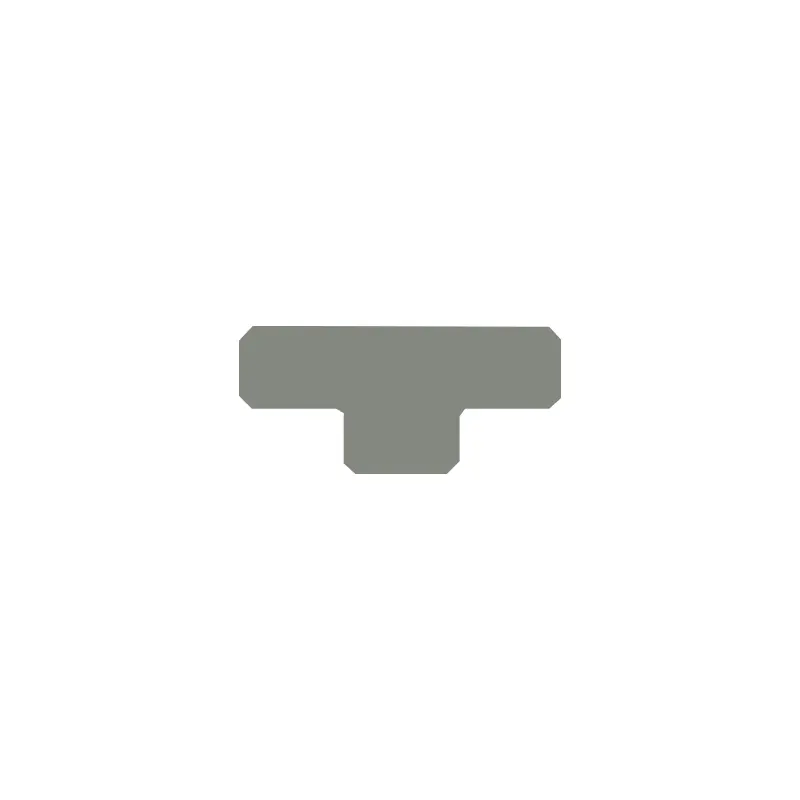

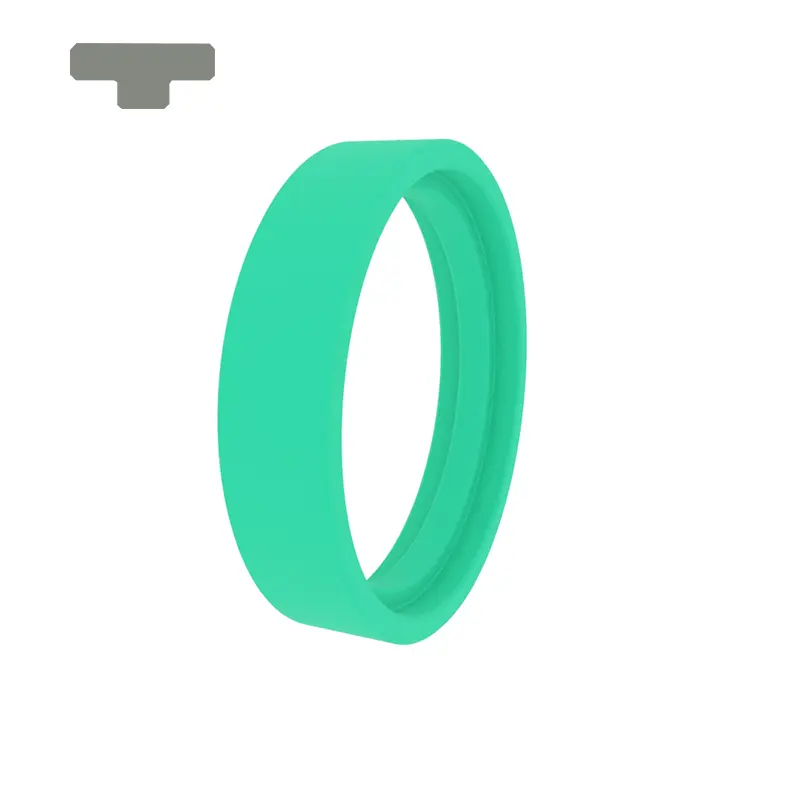

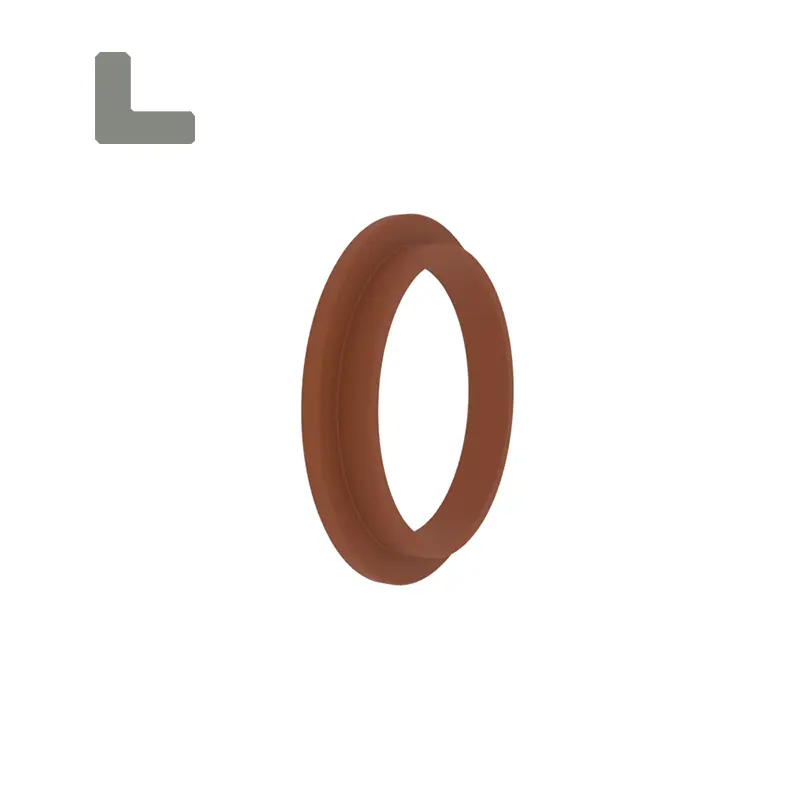

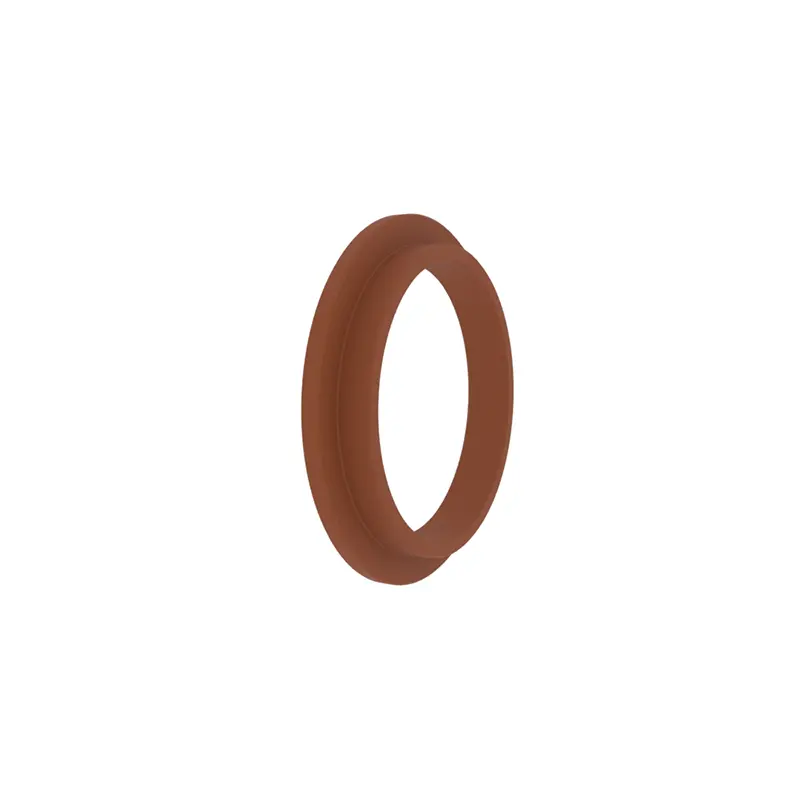

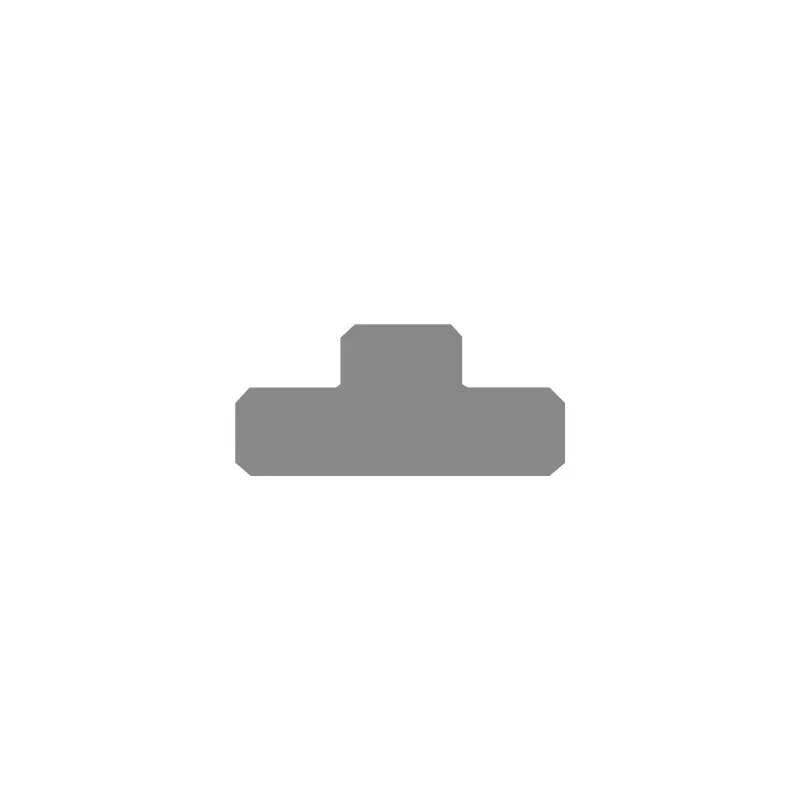

แหวนคู่มือมาตรฐาน RCF105 เหมาะสำหรับคู่มือลูกสูบ มันมีแหวนนูนที่เส้นผ่านศูนย์กลางด้านใน มันสามารถเปิดได้หรือไม่

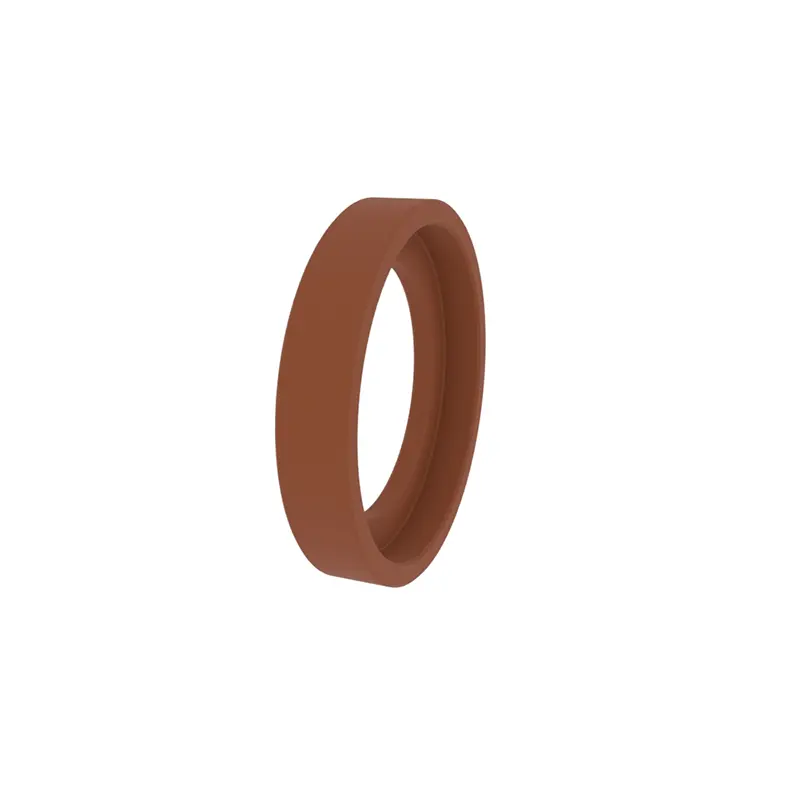

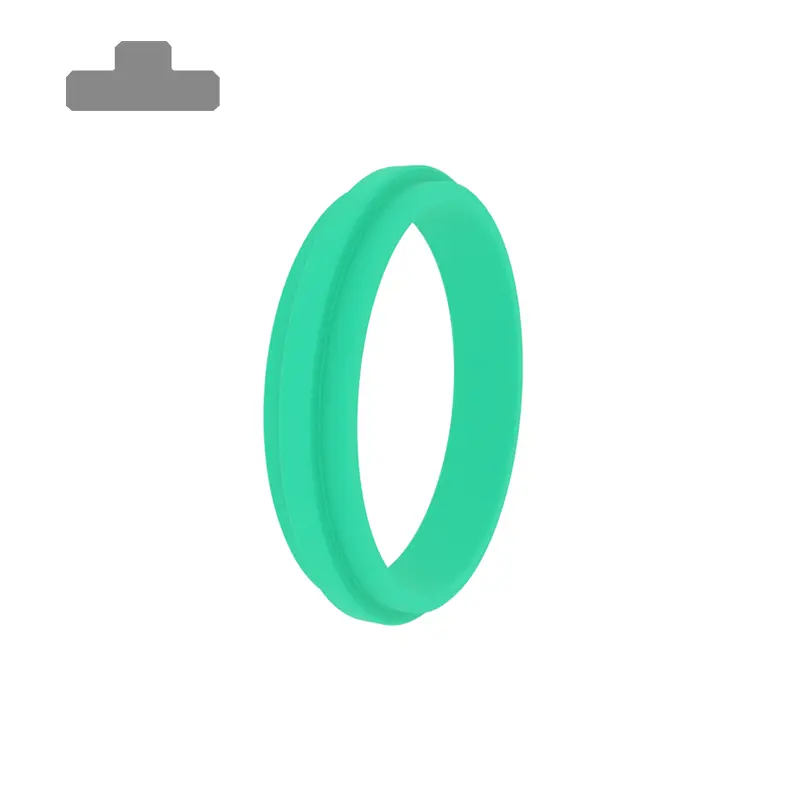

แหวนคู่มือมาตรฐาน RCF106 เหมาะสำหรับคู่มือก้านลูกสูบ มันมีวงแหวนนูนที่เส้นผ่านศูนย์กลางด้านนอก มันสามารถเปิดได้หรือไม่

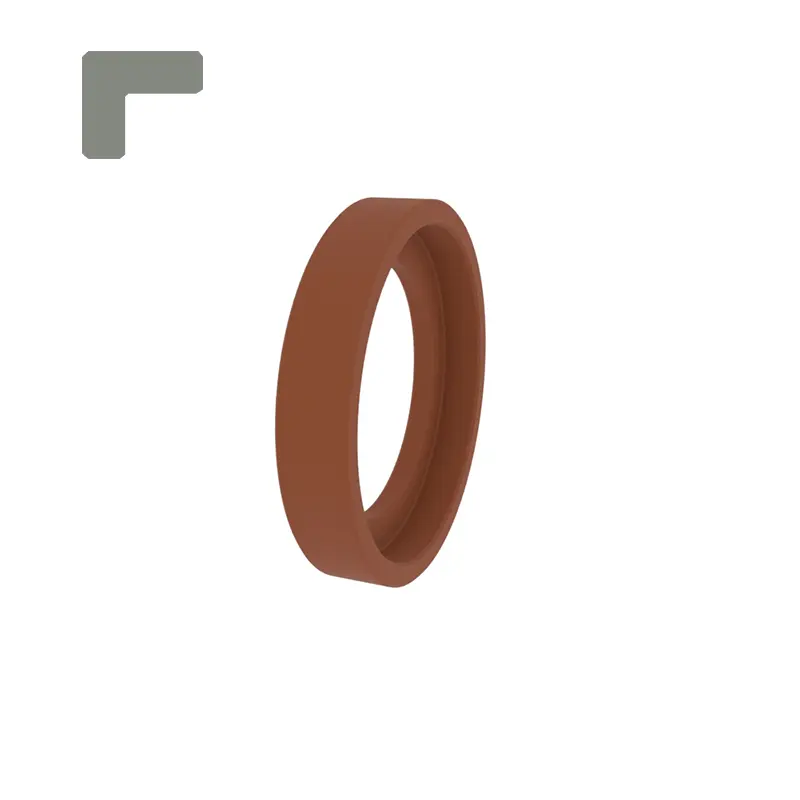

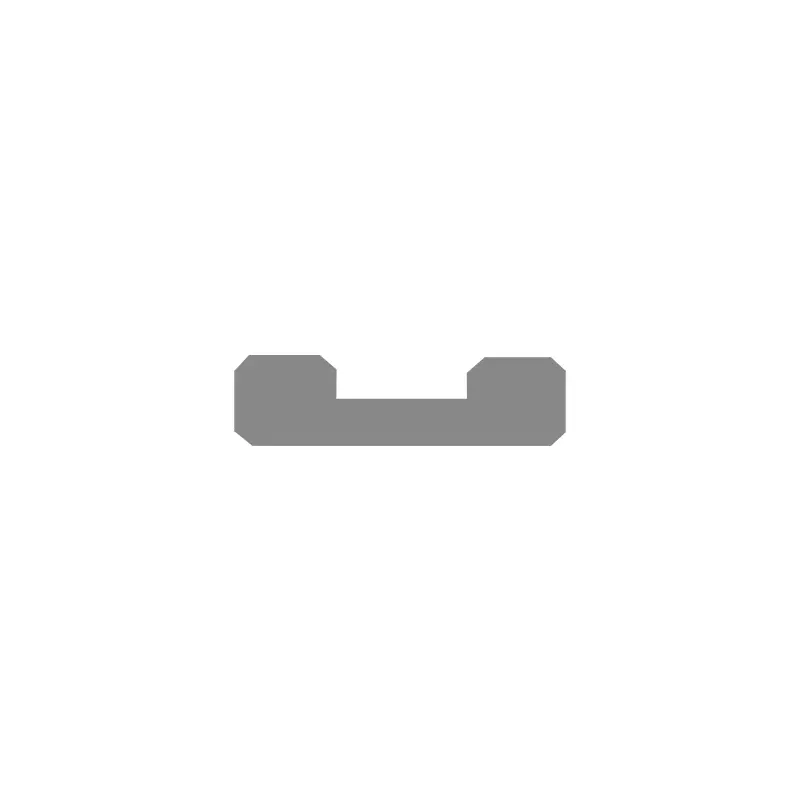

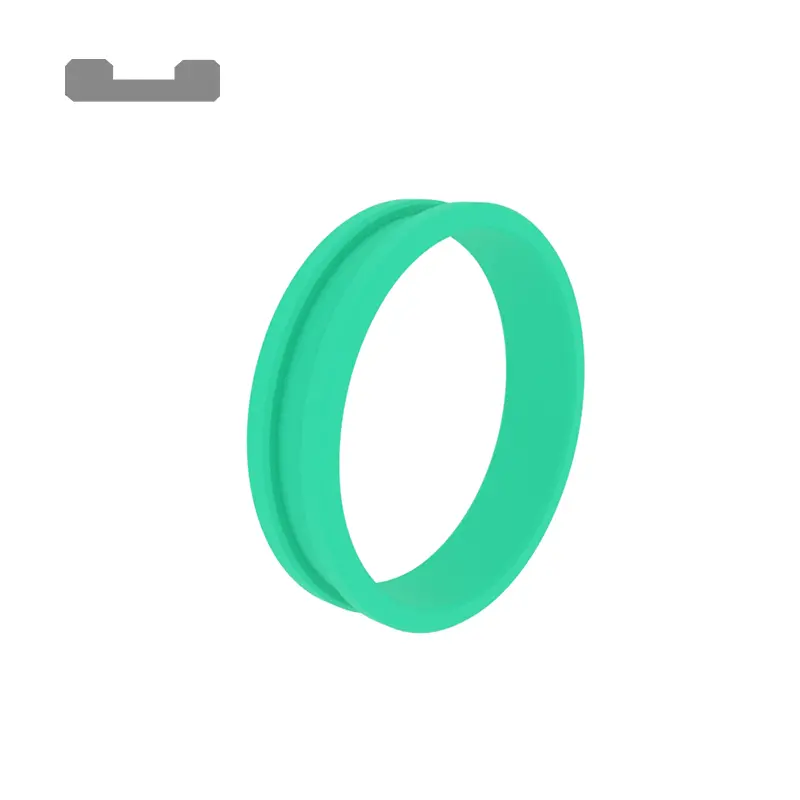

แหวนคู่มือมาตรฐาน RCF107 เหมาะสำหรับคู่มือลูกสูบ มันมีร่องบนเส้นผ่านศูนย์กลางด้านใน มันสามารถเปิดได้หรือไม่
แหวนคู่มือมาตรฐาน RCF108 เหมาะสำหรับการชี้นำก้านลูกสูบพร้อมร่องที่เส้นผ่านศูนย์กลางด้านนอกมีให้เลือกโดยมีหรือไม่มีการเปิด
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
คุณสมบัติของผลิตภัณฑ์
Turning Seal Guide Ring ซึ่งเหมาะสำหรับร่องช่อง ISO10766 มาตรฐานการจับคู่โลหะพลาสติกสามารถป้องกัน "การปิดกั้น" และ "ชัก" ความสามารถในการรับน้ำหนักที่แข็งแกร่งและยังคงยืดหยุ่นก่อนที่จะถึงอุณหภูมิเปราะ ขอบของวงแหวนคู่มือจะถูกลบล้างเพื่อป้องกันไม่ให้ขอบถูกบีบเข้าไปในช่องว่างที่สร้างขึ้นโดยการตัดแต่งกิ่งครึ่งวงกลมของร่องช่อง
แอปพลิเคชันหลัก
เครื่องจักรวิศวกรรมเครื่องจักรกลการเกษตรเครื่องจักรการฉีดขึ้นรูปแพลตฟอร์มการโหลดและการขนถ่ายถังสนับสนุนยานพาหนะอุตสาหกรรมเครื่องกดกระบอกสูบโลหะ

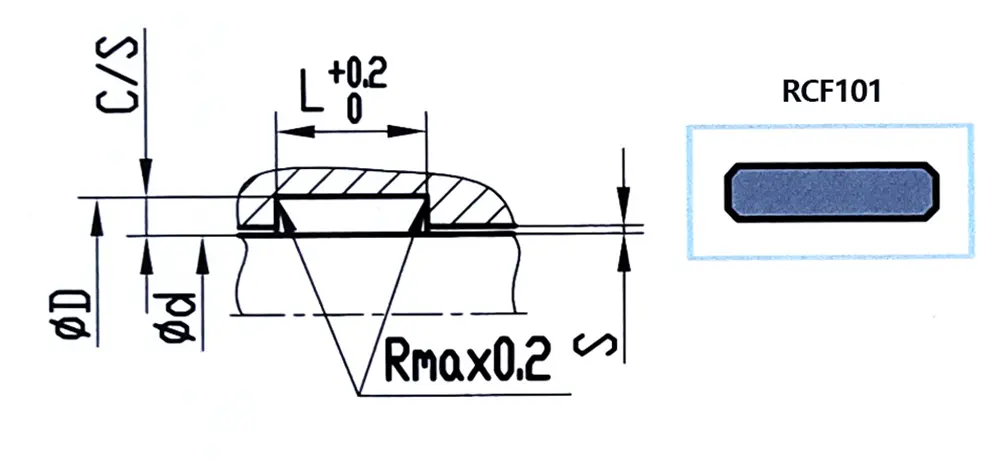

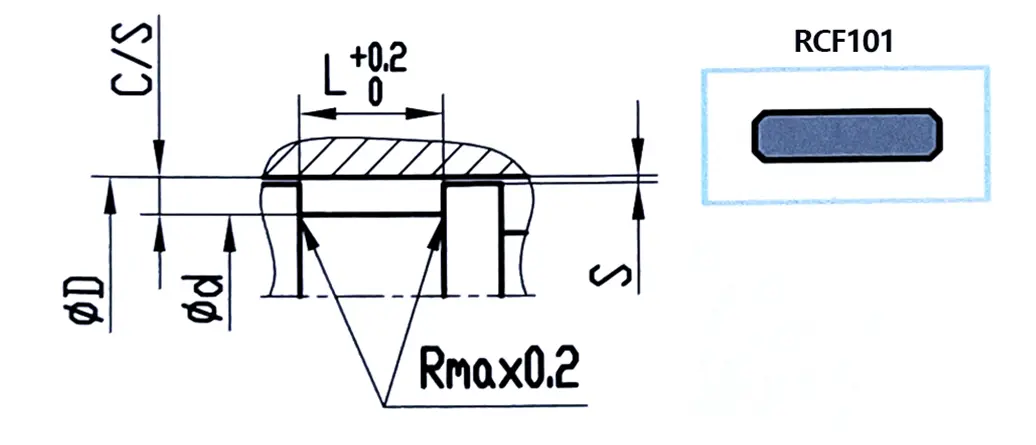

ตัวอย่างที่ 1 ของร่องแหวนนำทางสำหรับก้านลูกสูบ
| φd F8 | φd H8 | l+0.2 | C/S | การกวาดล้างรัศมี |
| 6-29.9 | φd+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | φd+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | φd+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | φd+5 | 25 | 2.5 | 0.50-1.1 |
| > 1,000 | φd+8 | 25 | 4 | 0.60-1.2 |
ตัวอย่างที่ 2 ของร่องแหวนคู่มือลูกสูบ
| φd H8 | φd F8 | l+0.2 | C/S | การกวาดล้างรัศมี |
| 6-29.9 | φD-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | φD-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | φD-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | φD-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | φD-5 | 25 | 2.5 | 0.50-1.1 |
| > 1,000 | φD-8 | 25 | 4 | 0.60-1.2 |
วัสดุ
1. PTFE (สำหรับโหลดปานกลางและแสง);
2. POM หรือ PA (สำหรับโหลดแสง);
3. ฟีนอลิกเรซิน + ไฟเบอร์ผ้า (สำหรับโหลดหนัก)
การเลือกความกว้างและหมายเลขของวงแหวนคู่มือ
สูตรสามารถใช้ในการกำหนด t = (f*f) / (d*pr) เบื้องต้น
T: ความกว้างของวงแหวนคู่มือ (มม.), F: โหลดรัศมีสูงสุด (N), F: ปัจจัยด้านความปลอดภัย, PR: โหลดรัศมีสูงสุดที่อนุญาต (N/mm²), d: เส้นผ่านศูนย์กลางของลูกสูบหรือลูกสูบ (mm)
ตัวอย่าง: d = 60 มม
ตัวเลือกที่คำนวณได้คือการเลือกหนึ่งวงแหวนคู่มือที่มีความกว้างของ T = 15 มม. หรือสองวงแหวนคู่มือที่มีความกว้าง 9.7 มม. หากเลือกวงแหวนคู่มือสองวงที่มีความกว้าง 9.7 มม. ปัจจัยด้านความปลอดภัยสามารถเพิ่มขึ้นเป็น 2.6 โดยทั่วไปปัจจัยด้านความปลอดภัยที่แนะนำคือ F = 2
การกำหนดความยาวการตัด
l = 3.14* (d -w) -k สำหรับลูกสูบ
l = 3.14* (d+w) -k สำหรับก้านลูกสูบ
K คือค่าคงที่อุณหภูมิ 0.8 ถูกเลือกเมื่ออุณหภูมิต่ำกว่า 120 องศาและ 2.0 จะถูกเลือกเมื่ออุณหภูมิสูงกว่า 120 องศา

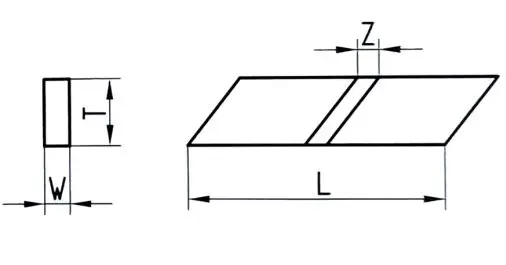

การคำนวณช่องว่างการตัด Z
|
|
ฟีนอลิกเรซิน/ปอม | ptfe |
| สำหรับก้านลูกสูบ | 0.050 (φd+W) | 0.042 (φd+W) |
| สำหรับลูกสูบ | 0.050 (φD-W) | 0.042 (φD-W) |
ชนิดของแผล

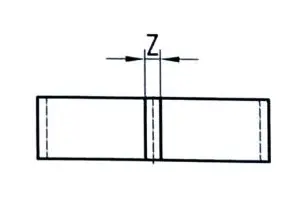

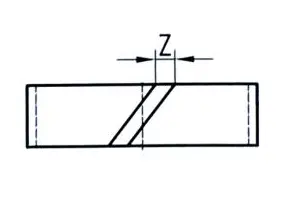

ตัดมุม 30 °
ตัดตรง (ส่วนใหญ่ใช้สำหรับการหมุนหรือการแกว่งและร่องที่ไม่ได้มาตรฐาน)

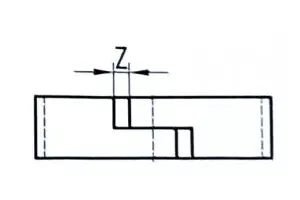

แผลรูปตัว Z (ยังมีฟังก์ชั่นการปิดผนึกด้วย)
ที่อยู่
