เรามุ่งเน้นไปที่ความต้องการที่หลากหลายในด้านของแมวน้ำลูกสูบและให้บริการโซลูชั่นประสิทธิภาพสูงซึ่งครอบคลุมทุกสถานการณ์ของไฮดรอลิกส์และปอดบวม สายผลิตภัณฑ์ของเราแบ่งออกเป็นหลักและการออกฤทธิ์สองครั้งเป็นแกนกลางการรวมนวัตกรรมวัสดุและการเพิ่มประสิทธิภาพโครงสร้างเพื่อตอบสนองความท้าทายในการปิดผนึกจากอุตสาหกรรมทั่วไปจนถึงสภาพการทำงานที่รุนแรง:
1. ไฮไลท์ของซีรี่ส์ซีลเลี้ยวลูกสูบ:
แรงดันสูงและการต่อต้านการขยาย: RCK102/102R/104 ซีรีส์ได้รับการออกแบบมาสำหรับแรงดันสูงและโครงสร้างการสนับสนุนจะเพิ่มความแข็งแกร่งให้กับช่องว่างขนาดใหญ่และร่องแคบ RCK109H/120/122 และซีลชุดรวมอื่น ๆ รวมวงแหวนคู่มือและอีลาสโตเมอร์เพื่อบุกผ่านขีด จำกัด แรงดันสูง 35MPa+ โดยเฉพาะอย่างยิ่งเหมาะสำหรับการขุดและเครื่องจักรกลหนัก
การปรับตัวแบบไดนามิก: RCK108/125/138 ใช้วัสดุ tetrafluoroethylene เพื่อให้ได้การปิดผนึกที่มั่นคงจากความเร็วต่ำมากถึงความเร็วสูง (0.01 ~ 5m/s) และลักษณะแรงเสียดทานต่ำเหมาะสำหรับการเดินไฮดรอลิกส์และอุปกรณ์ฉีดขึ้นรูป
ความทนทานต่อสิ่งแวดล้อมที่รุนแรง: RCK119/139 ติดตั้ง Mander Spring และวัสดุ PTFE ซึ่งทนต่อการกัดกร่อนและทนต่อการสวมใส่ได้ ช่วงอุณหภูมิที่กว้าง -40 ℃ ~ 200 ℃ครอบคลุมสารเคมีเครื่องปฏิกรณ์อุณหภูมิสูงและสายการผลิตอาหารปลอดเชื้อ
2. การออกแบบที่กำหนดเองในอุตสาหกรรม:
การบำรุงรักษาและการดัดแปลง: RCK116/216 ช่วยลดความซับซ้อนของกระบวนการติดตั้งและปรับให้เข้ากับความต้องการของการซ่อมแซมกระบอกสูบเก่าและการเปลี่ยนอุปกรณ์เติมอาหารอย่างรวดเร็ว
การแยกขนาดกลางคู่: RCK144/145 มีโครงสร้างริมฝีปากคู่ดั้งเดิมซึ่งสามารถปิดผนึกน้ำมัน/น้ำหรือก๊าซ/สื่อผสมของเหลวในเวลาเดียวกันเหมาะสำหรับสภาพการทำงานที่ซับซ้อน
การเพิ่มประสิทธิภาพจังหวะสั้น: RCK103/143 ช่วยเพิ่มเสถียรภาพการฝังผ่านการโหลดล่วงหน้าโอริงเพื่อหลีกเลี่ยงความเสี่ยงของการรั่วไหลในกระบอกไฮดรอลิกระยะสั้น
3. ข้อดีด้านเทคโนโลยีหลัก:
วิทยาศาสตร์วัสดุ: Polyurethane Lip (RCK205) การออกแบบการจัดเก็บน้ำมันขยายอายุการใช้งานของปอดอักเสบที่ปราศจากการหล่อลื่นและ tetrafluoroethylene (RCK108) คำนึงถึงทั้งความต้านทานการสึกหรอและความต้านทานทางเคมี
นวัตกรรมโครงสร้าง: วงแหวนคู่มือแบ็คทูแบ็ค (RCK101) รองรับการต่อต้าน Twist (RCK120) และการออกแบบอื่น ๆ ทำให้มั่นใจได้ถึงความทนทานของซีลภายใต้การสั่นสะเทือนและการโหลดที่ผิดปกติ
เรามุ่งมั่นที่จะจัดหาโซลูชั่นแบบบูรณาการแบบ "คู่มือการสวมใส่" สำหรับอุตสาหกรรมการทำเหมืองอุปกรณ์การฉีดขึ้นรูปและอุปกรณ์ทางการแพทย์ค่าใช้จ่ายและประสิทธิภาพด้วยโมดูลมาตรฐานและบริการที่กำหนดเองช่วยให้ลูกค้าลดค่าใช้จ่ายในการบำรุงรักษาและปรับปรุงความน่าเชื่อถือของอุปกรณ์
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
ซีลการกลึงซีลลูกสูบเหมาะสำหรับกระบอกสูบไฮดรอลิกและกระบอกสูบ, กระบอกสูบไฮดรอลิกมาตรฐานและเครื่องจักรไฮดรอลิกเดิน แอปพลิเคชั่นหลัก ได้แก่ เครื่องจักรก่อสร้างเครื่องจักรกลการเกษตรปั้นจั่นและกระบอกสูบมาตรฐาน
เมื่อใช้ในอุตสาหกรรมเคมีโดยทั่วไปจะใช้สำหรับกระบอกสูบที่รวดเร็วและเครื่องจักรการวางตำแหน่ง นอกจากนี้ยังสามารถใช้ในอุตสาหกรรมอาหารอุตสาหกรรมยาและผู้สะสม
ข้อดี
ซีลการเลี้ยวของลูกสูบจะถูกฝังอยู่ในร่องที่เสถียรด้วยประสิทธิภาพการปิดผนึกแบบไดนามิกและแบบคงที่ไม่จำเป็นต้องมีวงแหวนคู่มือเพิ่มเติมแรงเสียดทานต่ำไม่มีปรากฏการณ์การคืบคลานไฮดรอลิกความต้านทานการสึกหรอสูงประสิทธิภาพการต่อต้านการขยายตัวที่ดี

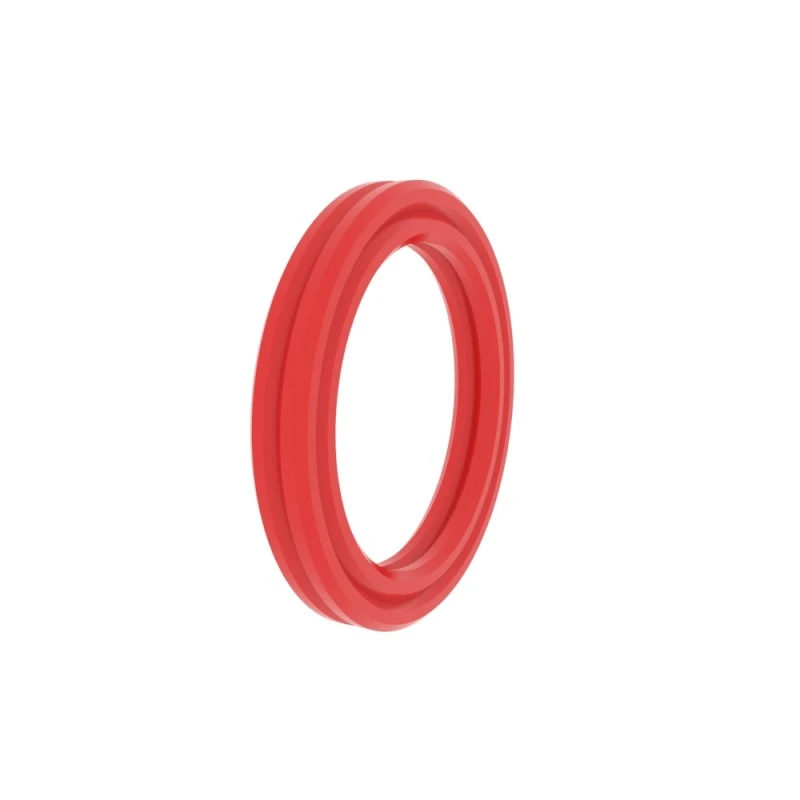

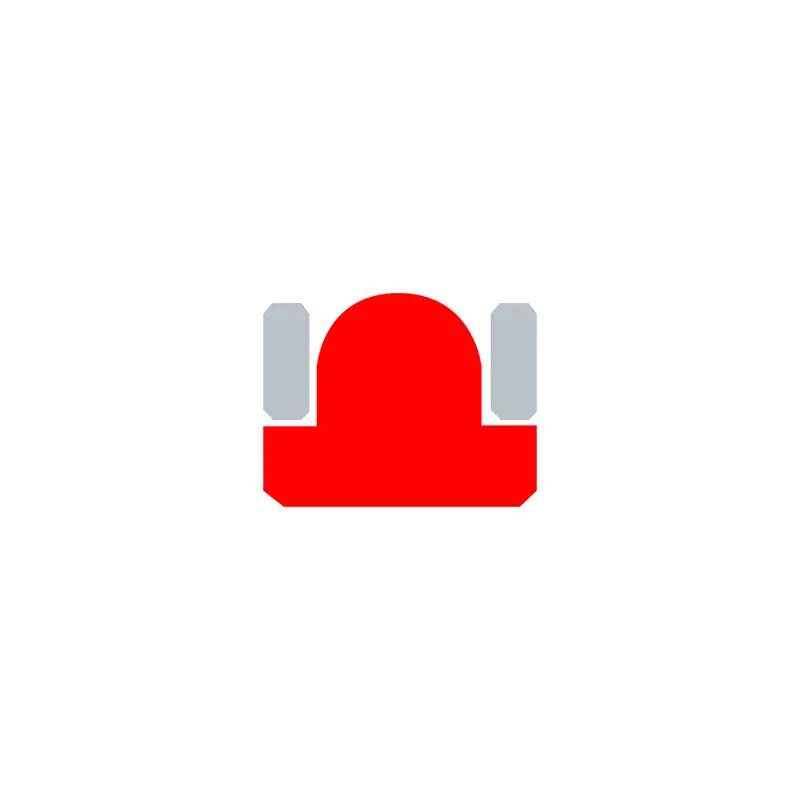

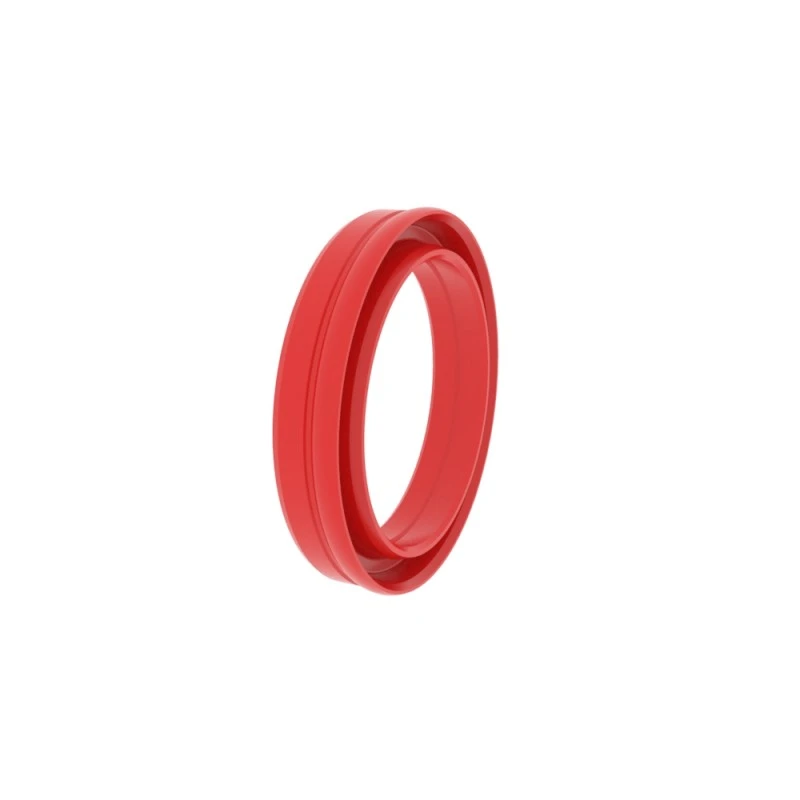

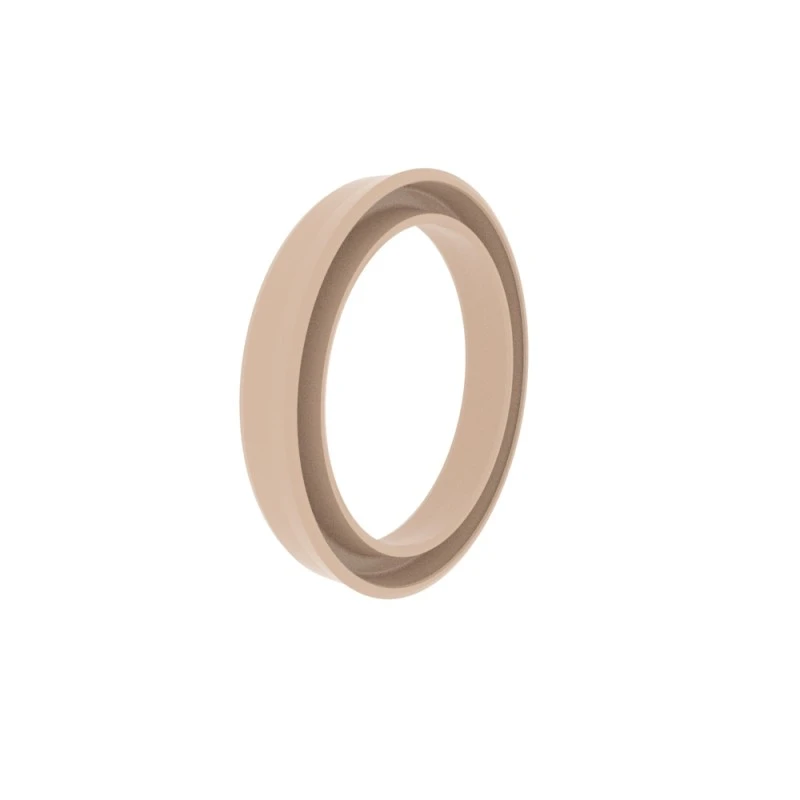

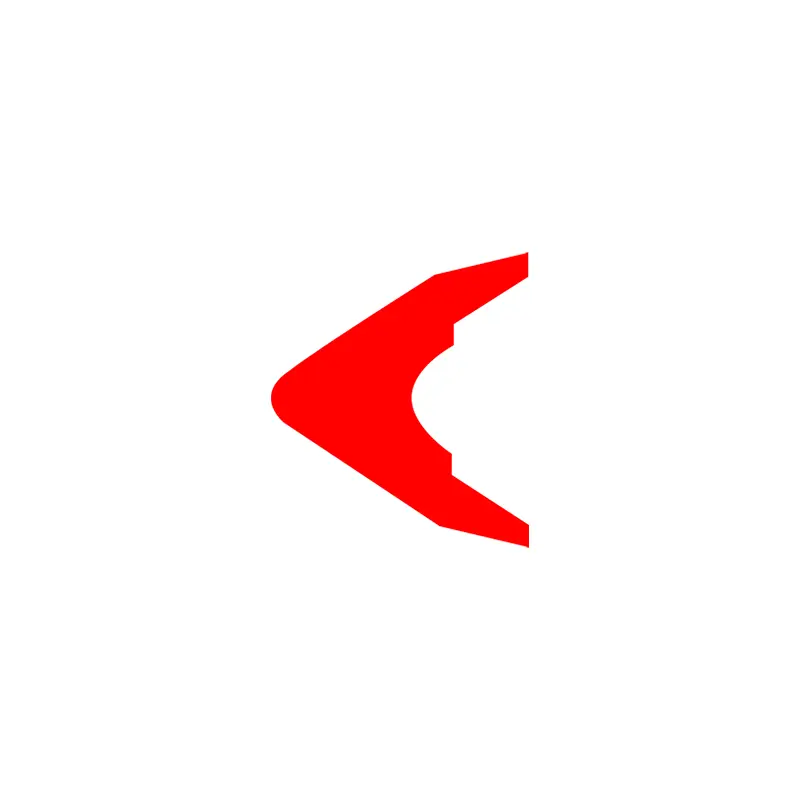

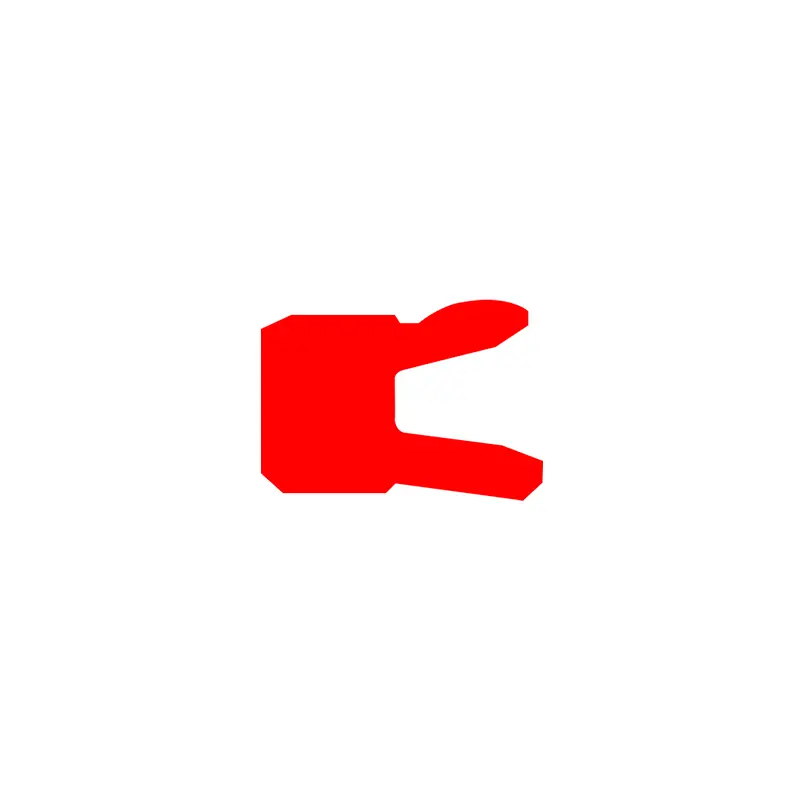

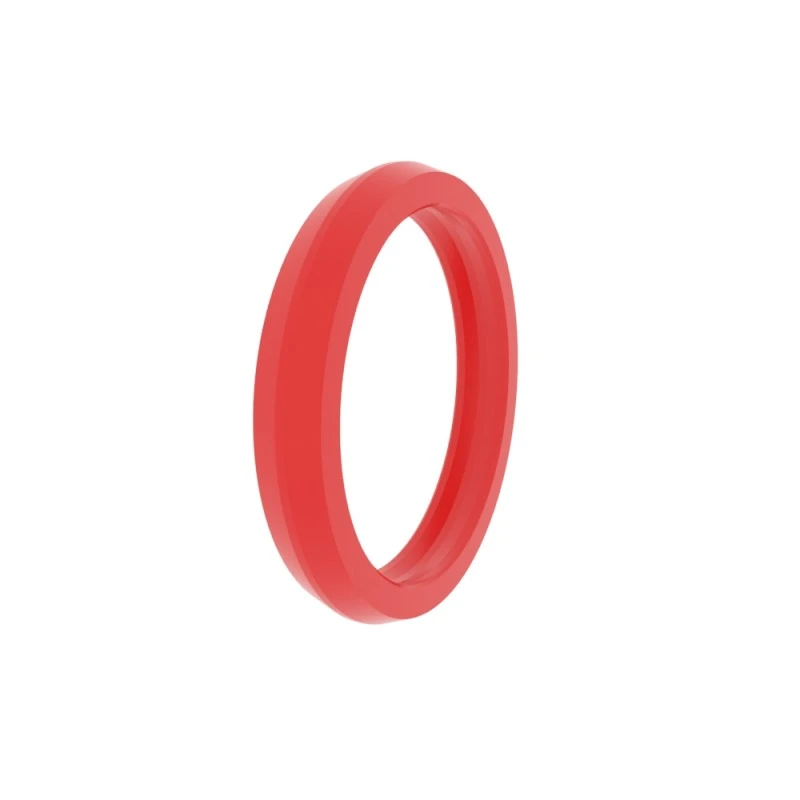

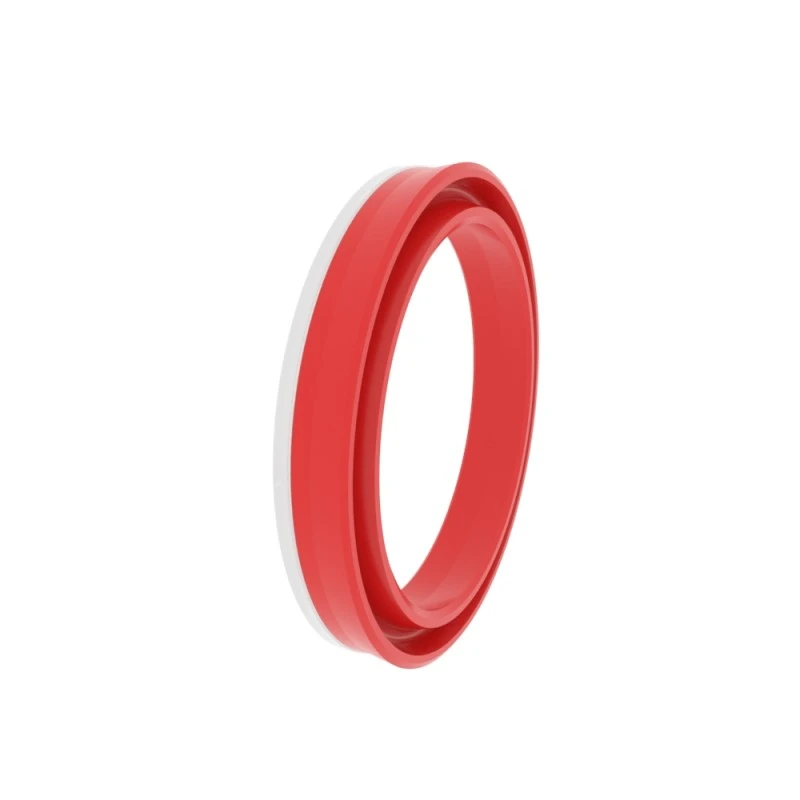

RCK101

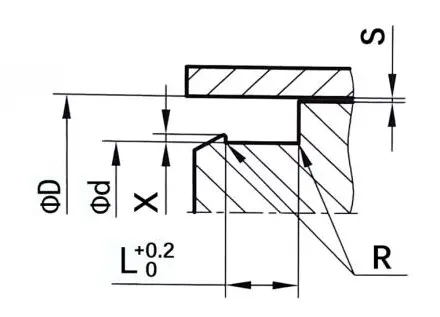

ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
|
พื้นผิวเสร็จสิ้น |
r tmax (μm) |
RA (μM) |
|
การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
ร่องก้น ด้านร่อง |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP |
50%-95% |
|
|
ความอดทน |
|
|
φd |
H10 |
|
φd |
H9 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCK101
ร่องขนาด: 100x84x10
วัสดุ: RC-PU-H

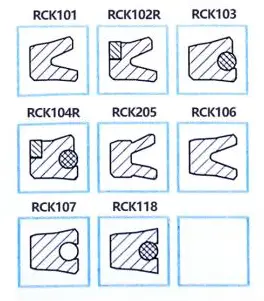

ประเภทซีล: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
แอปพลิเคชั่นหลัก: เหมาะสำหรับกระบอกสูบไฮดรอลิกและนิวเมติก
ข้อดี: มันมีความเสถียรเมื่อฝังอยู่ในร่องมีประสิทธิภาพการปิดผนึกแบบไดนามิกและคงที่ที่ยอดเยี่ยมสามารถใช้ได้กับช่วงอุณหภูมิที่กว้างและมีความสามารถในการคืนน้ำมันที่เหลืออยู่ภายใต้สภาวะไดนามิก
วัสดุ: โพลียูรีเทนยาง
|

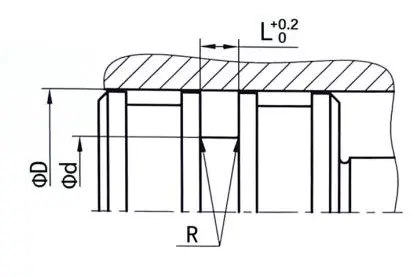

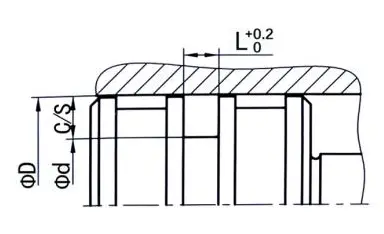

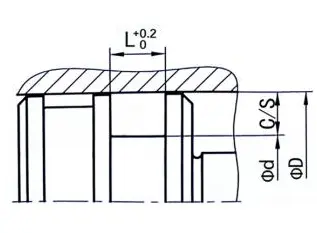

ตัวอย่างร่อง |
ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้) |
||||||||
|
|
|
φd |
φd |
L |
C/S |
ช่องว่างการอัดรีดสูงสุด |
|||
|
100 บาร์ |
250 บาร์ |
400 บาร์ |
|||||||
|
5-24.9 |
φD-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
φD-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
φD-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
φD-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
φD-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
φD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
φD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
φD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

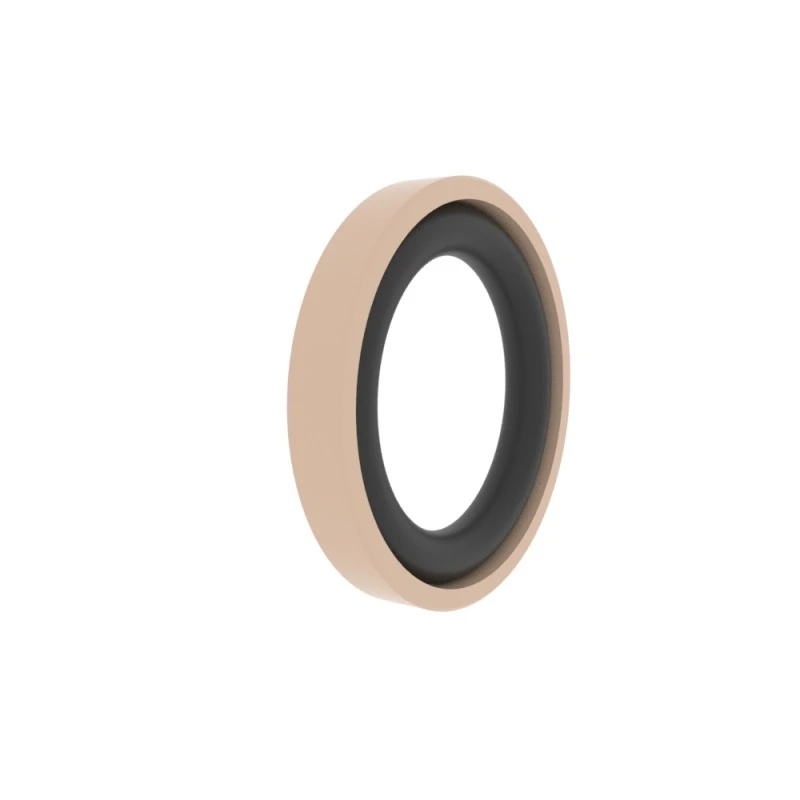

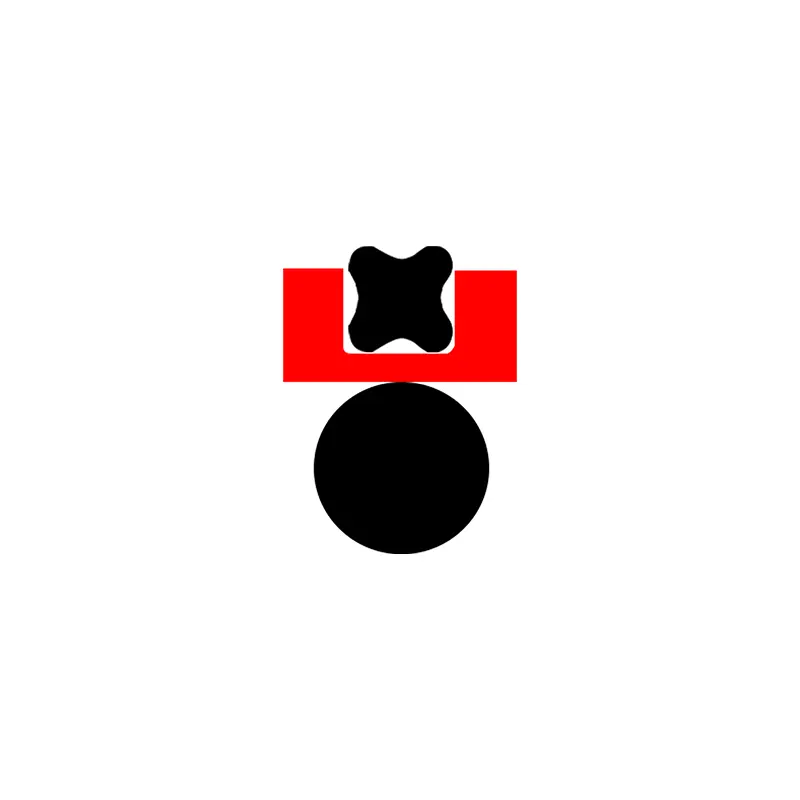

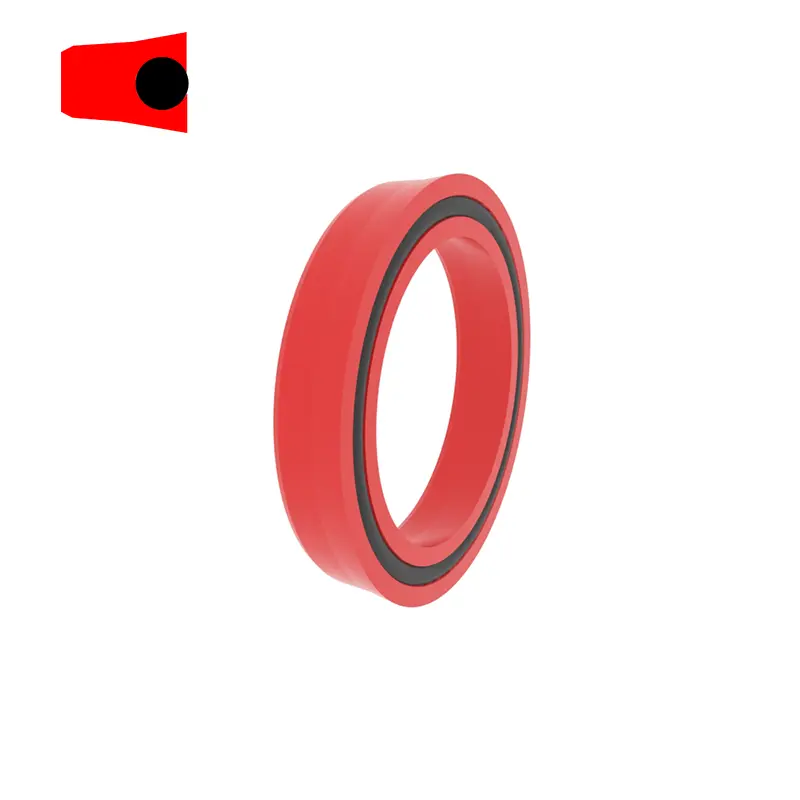

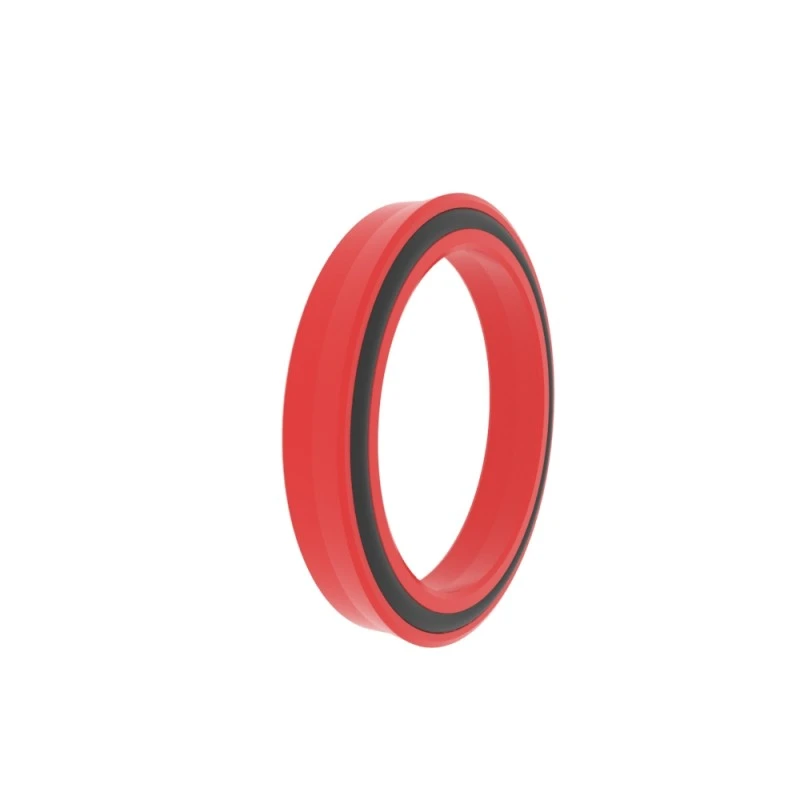

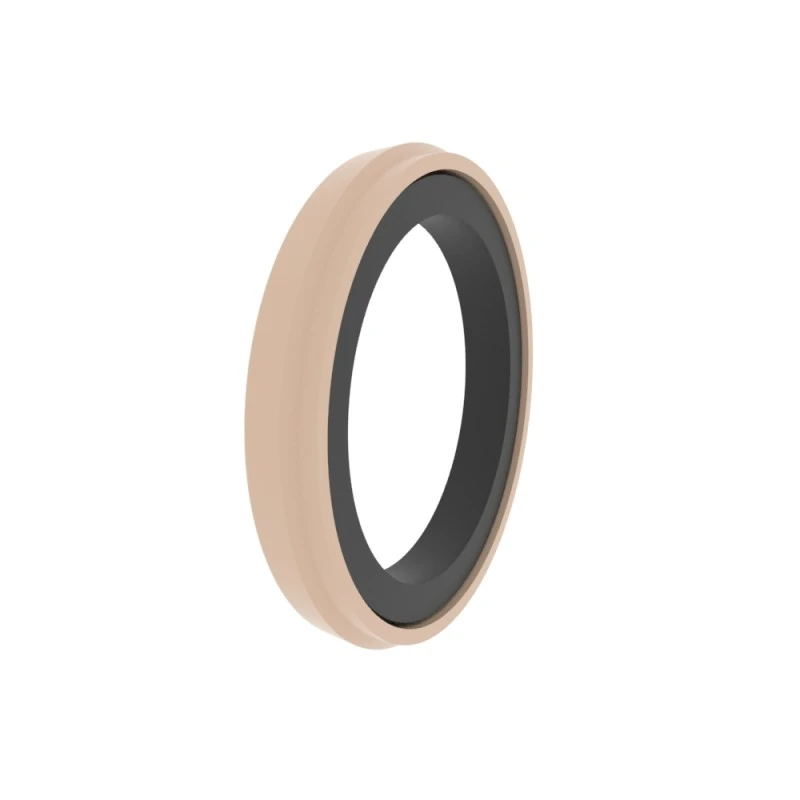

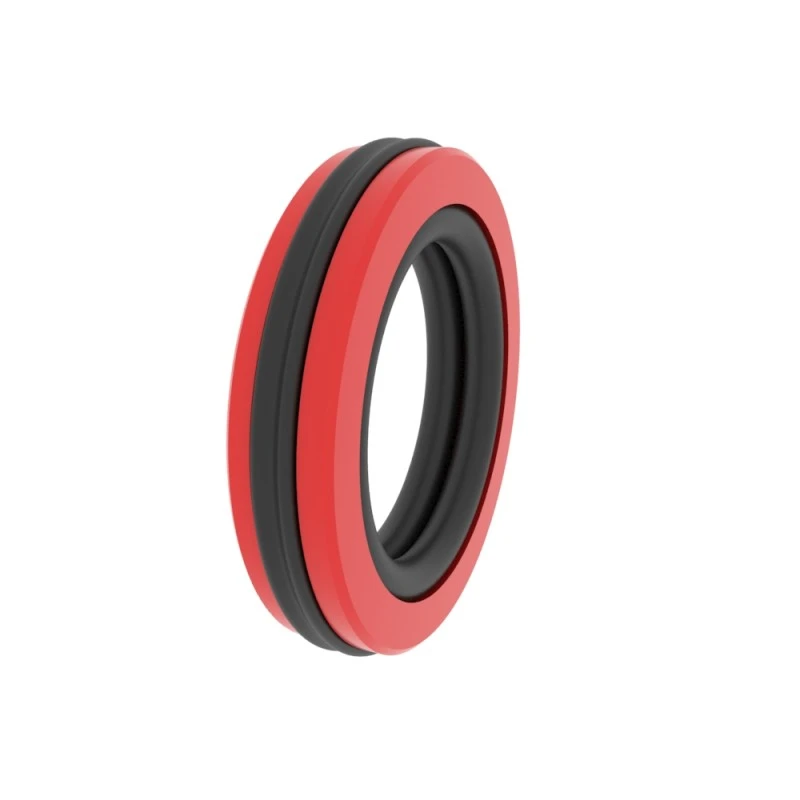

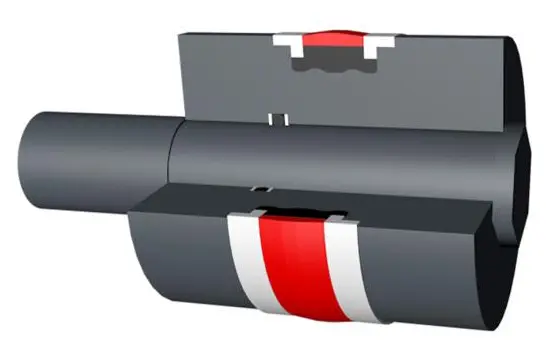

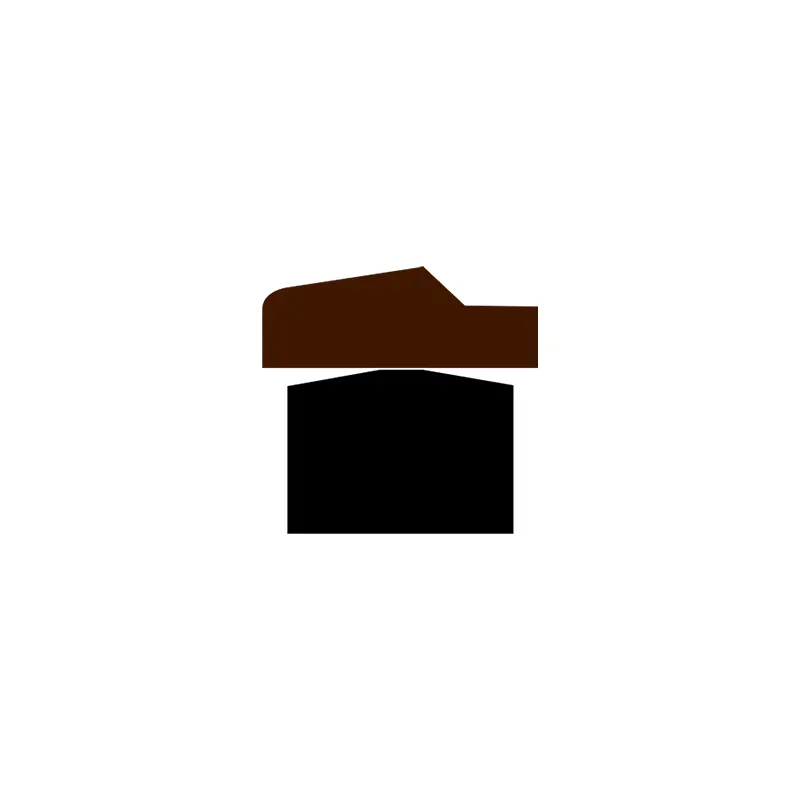

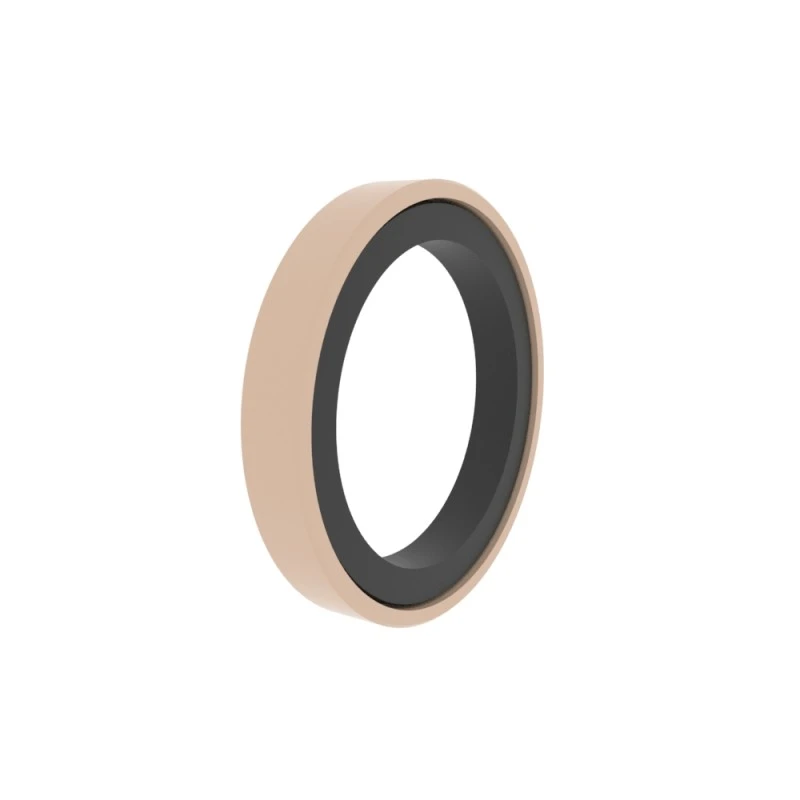

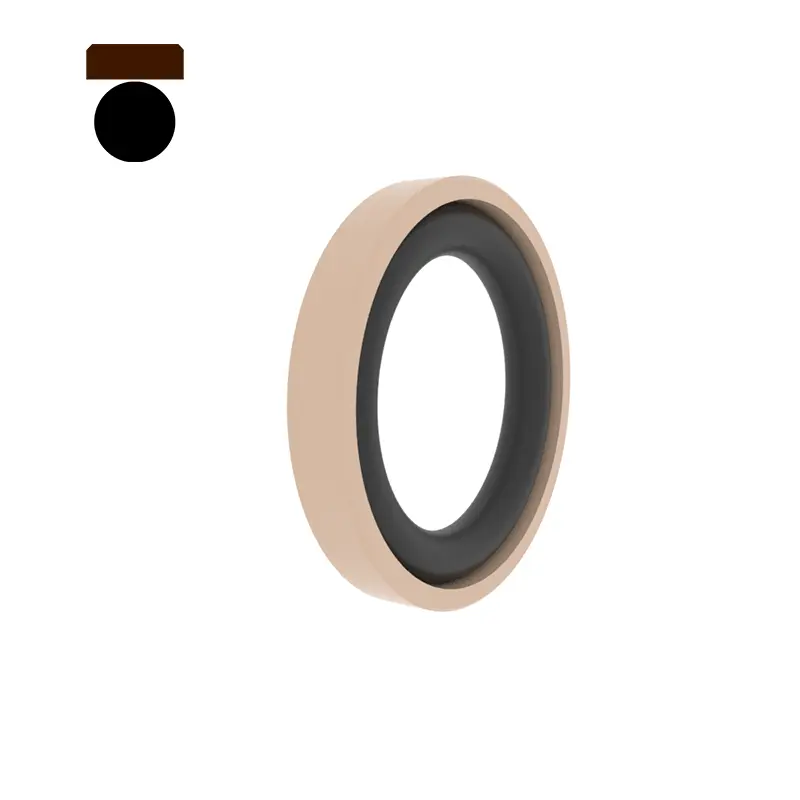

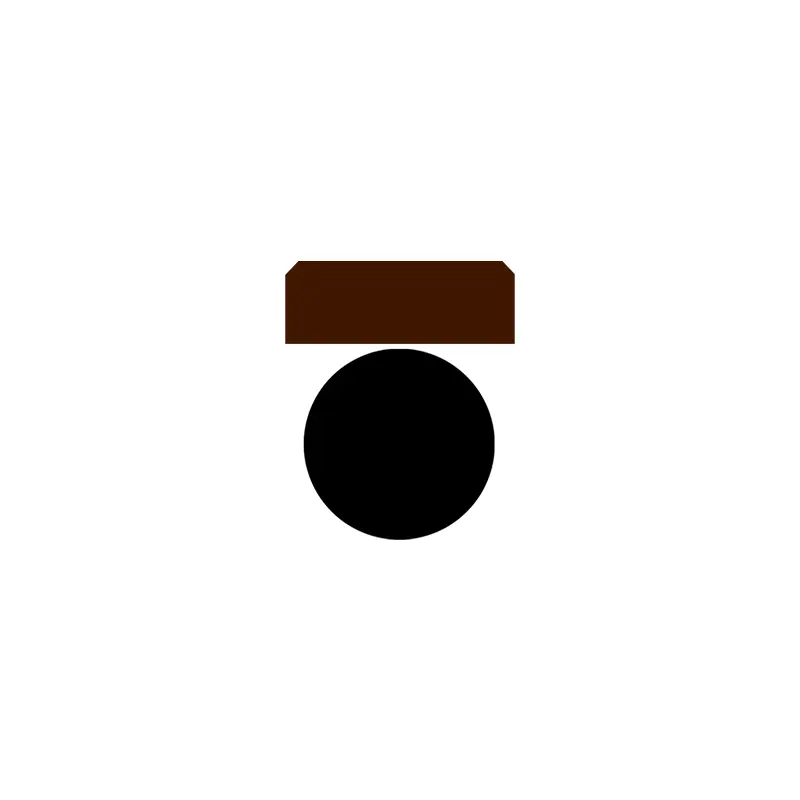

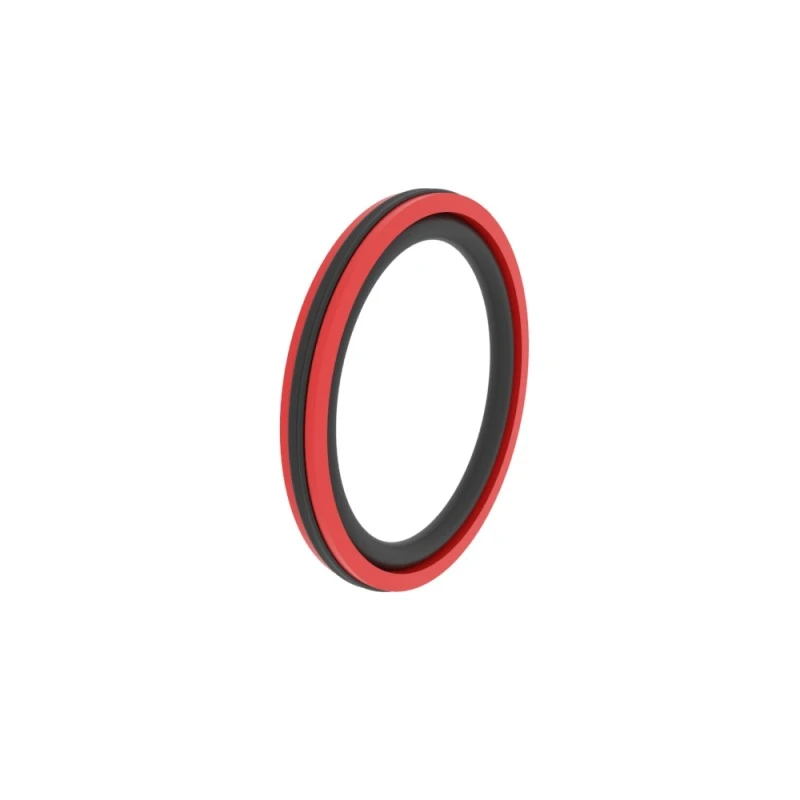

RCK108
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
|
พื้นผิวเสร็จสิ้น |
r tmax (μm) |
RA (μM) |
|
การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
ร่องก้น ด้านร่อง |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP |
50%-95% |
|
|
ความอดทน |
|
|
φd |
H10 |
|
φd |
H9 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCK108
ร่องขนาด: 100x84.5x6.3
วัสดุ: PTFE3+NBR
ประเภทซีล: RCK108, RCK125, RCK140, RCK238, RCK138
แอปพลิเคชั่นหลัก: กระบอกสูบไฮดรอลิกมาตรฐานและเครื่องจักรไฮดรอลิกมือถือ
ข้อดี: แรงเสียดทานต่ำ, ไม่มีครีพไฮดรอลิก, ความต้านทานการสึกหรอสูง, ประสิทธิภาพการต่อต้านการขยายที่ดี, ค่าการนำความร้อนที่ดี, ร่องฝังที่มีเสถียรภาพ, ช่วงอุณหภูมิกว้าง
วัสดุ: tetrafluoroethylene + ยางไนไตรล์หรือยางฟลูออรีน, โพลียูรีเทนสูงเป็นพิเศษ + ยางไนไตรล์
|

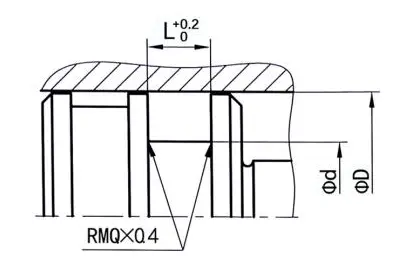

ตัวอย่างร่อง |
ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้) |
||||||||
|
|
|
φd |
φd |
L |
C/S |
ช่องว่างการอัดรีดสูงสุด |
|||
|
100 บาร์ |
250 บาร์ |
400 บาร์ |
|||||||
|
8-14.9 |
φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
φD-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
φD-155 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
φD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
φD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1,000 |
φD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

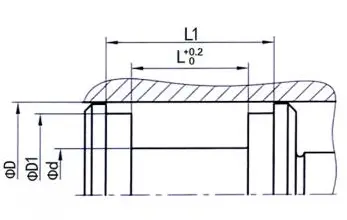

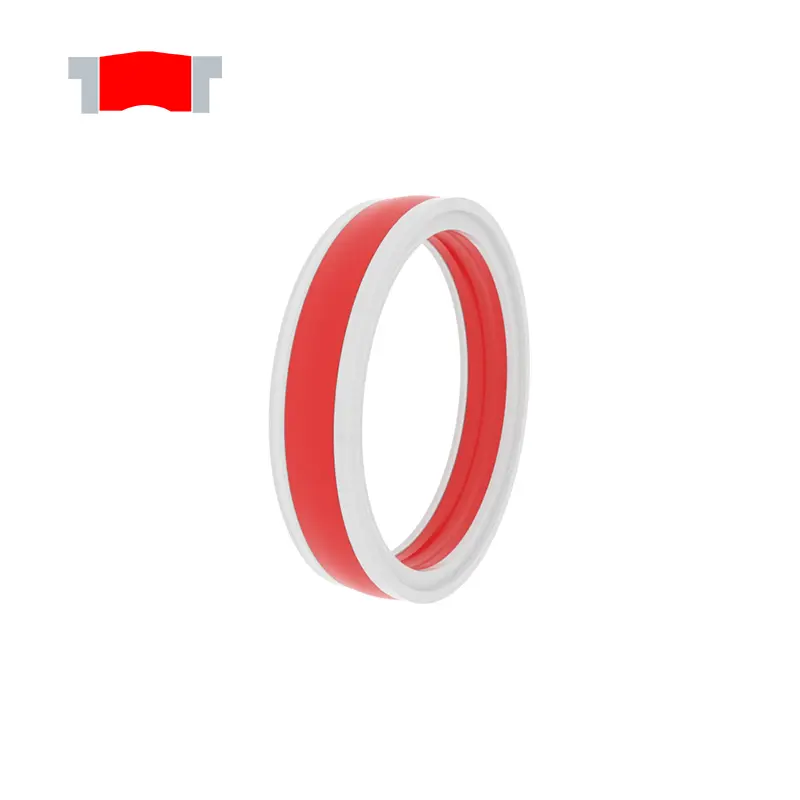

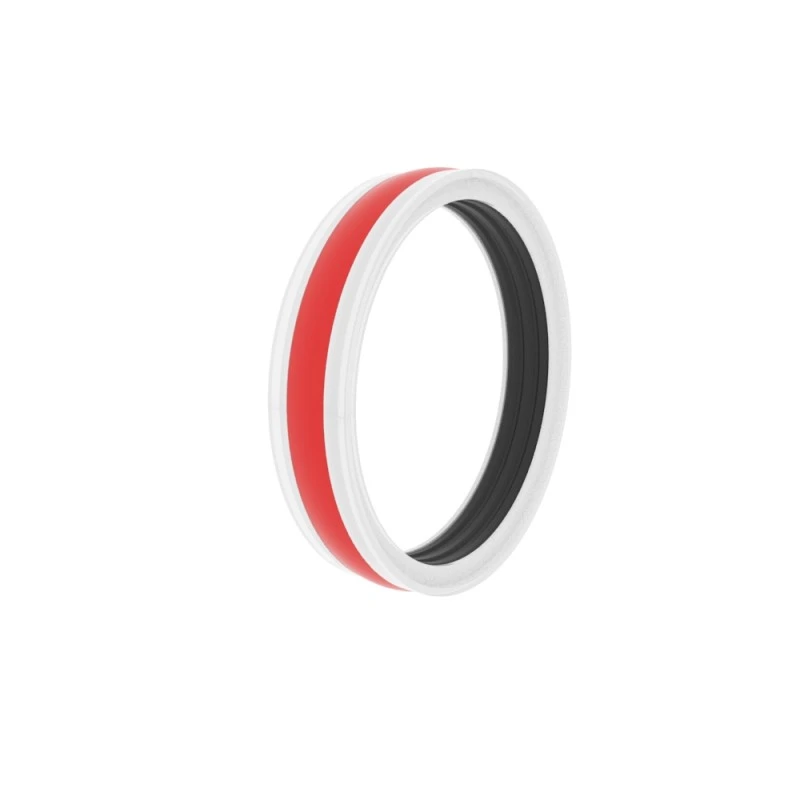

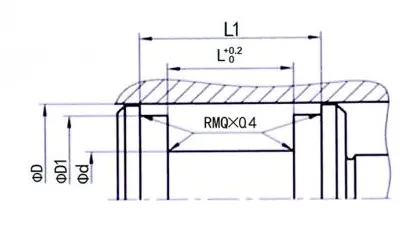

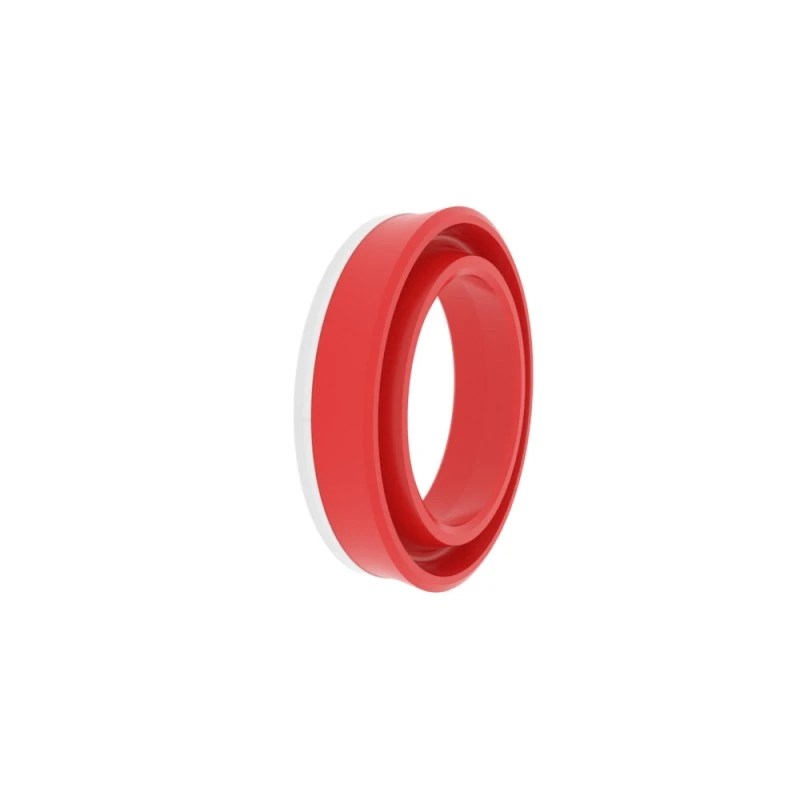

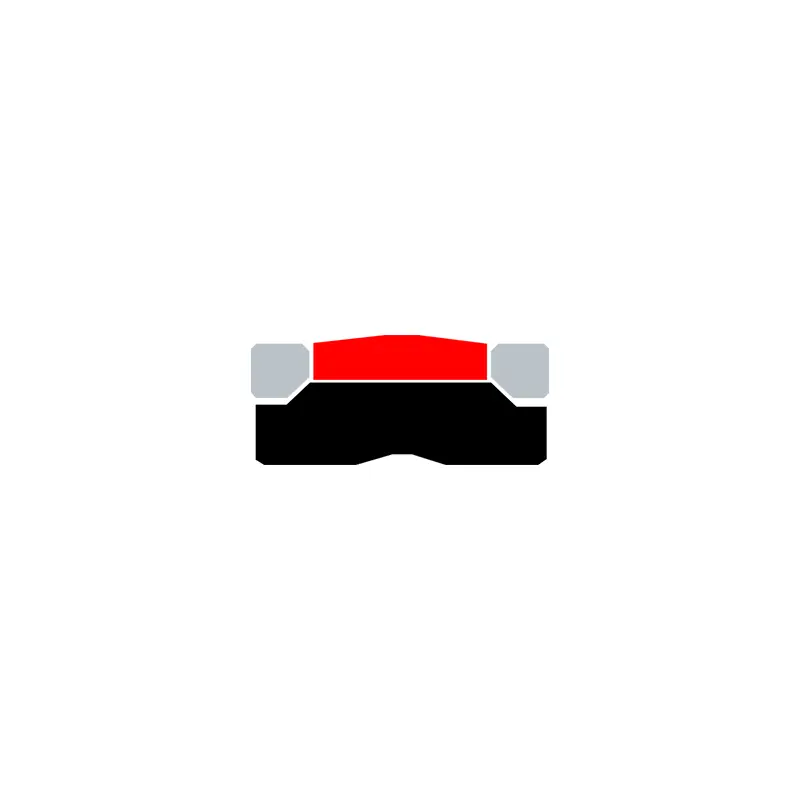

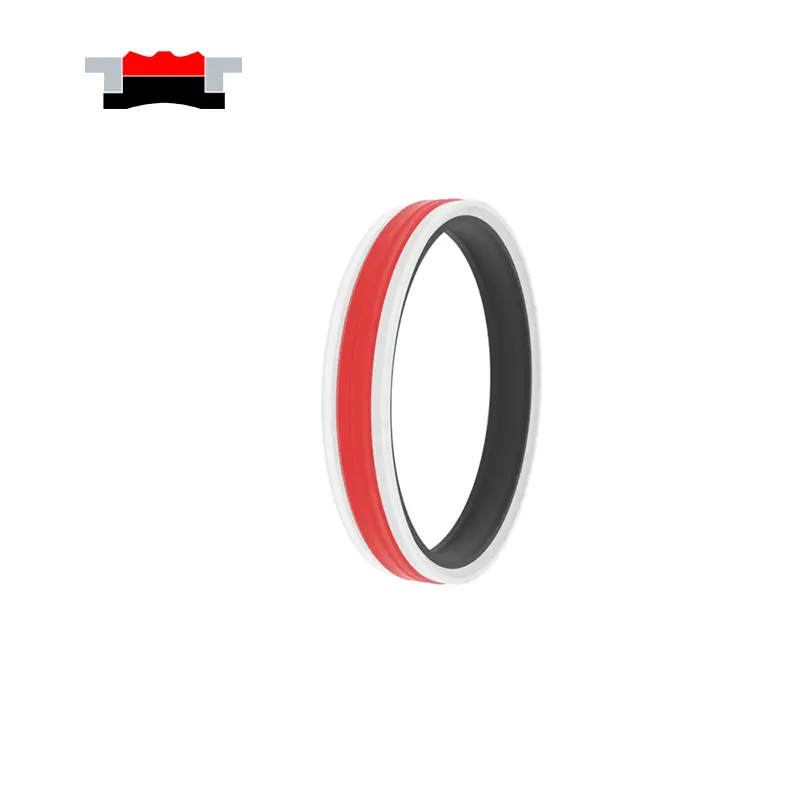

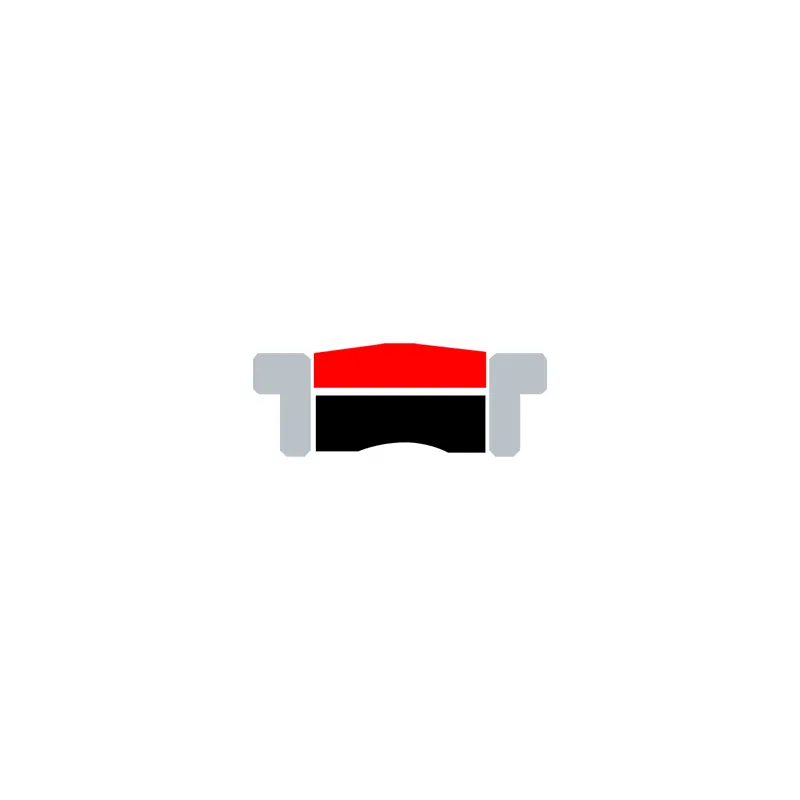

rck109n
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
φd1 ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
l1 ...... ความกว้างของร่อง
|
พื้นผิวเสร็จสิ้น |
r tmax (μm) |
RA (μM) |
|
การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
ร่องก้น ด้านร่อง |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP |
50%-95% |
|
|
ความอดทน |
|
|
φd |
H10 |
|
φd |
H9 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCK109N
ร่องขนาด: 100x80x95x25/36
วัสดุ: RC-PU-H+NBR+POM
ประเภทซีล: RCK109, RCK117
แอปพลิเคชั่นหลัก: เครื่องจักรก่อสร้างเครื่องจักรการเกษตร, เครน, กระบอกสูบมาตรฐาน
ข้อดี: การปิดผนึกแบบคงที่และแบบไดนามิกที่ยอดเยี่ยมไม่จำเป็นต้องมีวงแหวนคู่มือเพิ่มเติมการต่อต้านการขยายโครงสร้างต่อต้านการบิดเบี้ยวเหมาะสำหรับสภาพการทำงานที่มีการเปลี่ยนแปลงแรงดันอย่างรวดเร็ว
วัสดุ: โพลียูรีเทน, ยาง, โพลียูรีเทน, tetrafluoroethylene
|
ตัวอย่างร่อง |
ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้) |
||||||
|
|
|
φd |
φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
φD-10 |
φD-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
φD-15 |
φD-4 |
20 |
28 |
|||
|
80-144.9 |
φD-20 |
φD-5 |
25 |
36 |
|||
|
150-399.9 |
φD-25 |
φD-6 |
32 |
46 |
|||
|
400-750 |
φD-30 |
φD-8 |
36 |
50 |
|||
|
＞ 750 |
φD-40 |
φD-8 |
40 |
54 |
|||

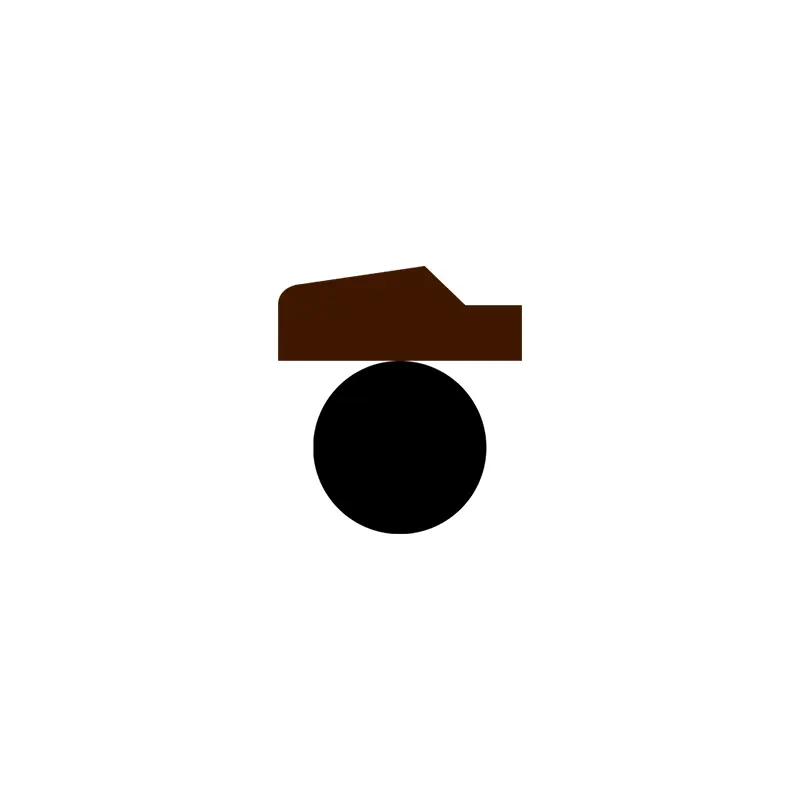

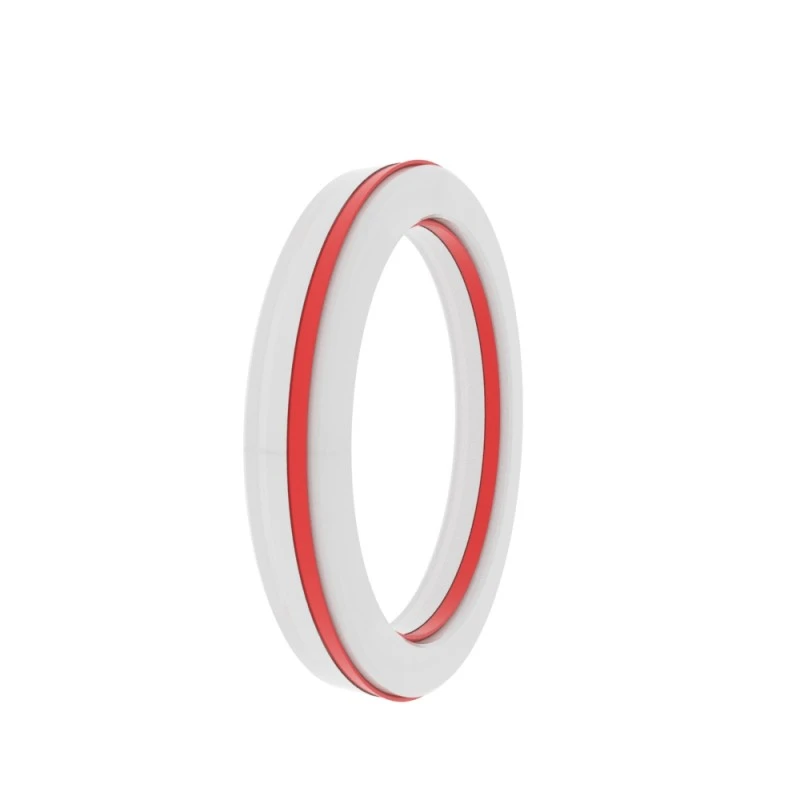

RCK119
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
|
พื้นผิวเสร็จสิ้น |
r tmax (μm) |
RA (μM) |
|
การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
ร่องก้น ด้านร่อง |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP |
50%-95% |
|
|
ความอดทน |
|
|
φd |
H10 |
|
φd |
H9 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCK119
ร่องขนาด: 100x90.6x7.1
วัสดุ: ptfe4 + v
ประเภทซีล: RCK119
แอปพลิเคชั่นหลัก: อุตสาหกรรมเคมี, กระบอกสูบที่รวดเร็วและเครื่องจักรการวางตำแหน่ง, อุตสาหกรรมอาหาร, อุตสาหกรรมยา, ผู้สะสม
ข้อดี: ทนต่ออุณหภูมิสูงและสื่อเคมีต่างๆสัมประสิทธิ์แรงเสียดทานต่ำไม่มีการคืบคลานลักษณะแรงเสียดทานแห้งที่ดีค่าแรงเสียดทานแบบคงที่และแบบไดนามิกต่ำ
วัสดุ: PTFE+Leaf Spring
|

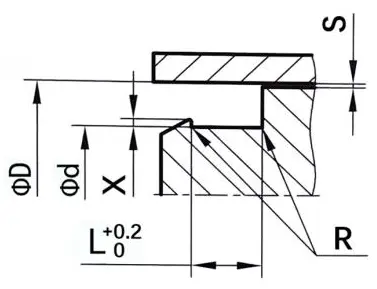

ตัวอย่างร่อง |
ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลฝุ่นทุกขนาดภายในช่วงขนาดสามารถผลิตได้) |
|||||||||
|
|
|
φd |
φd |
L |
R |
X |
ช่องว่างการอัดรีดสูงสุด |
|||
|
100 บาร์ |
250 บาร์ |
400 บาร์ |
||||||||
|
14-24.9 |
d-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1,000 |
D-199.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
