เรามุ่งมั่นที่จะจัดหาวิธีการแก้ปัญหาทรินิตี้ความต้านทานต่อแรงดัน-ความดันระยะยาว "สำหรับทุกสถานการณ์ที่ต้องเปลี่ยนซีลโรตารี่ ด้วยสูตรวัสดุกว่า 200+ สูตรและสิทธิบัตรโครงสร้างเราช่วยลูกค้าลดอัตราความล้มเหลวและบรรลุการเพิ่มประสิทธิภาพ TCO แบบจำลองผลิตภัณฑ์ทั้งหมดมีความหลากหลายมาก คุณสามารถเลือกได้ตามความต้องการที่แท้จริงหรือปรับแต่งซีลโรตารี่เลี้ยวจากเรา

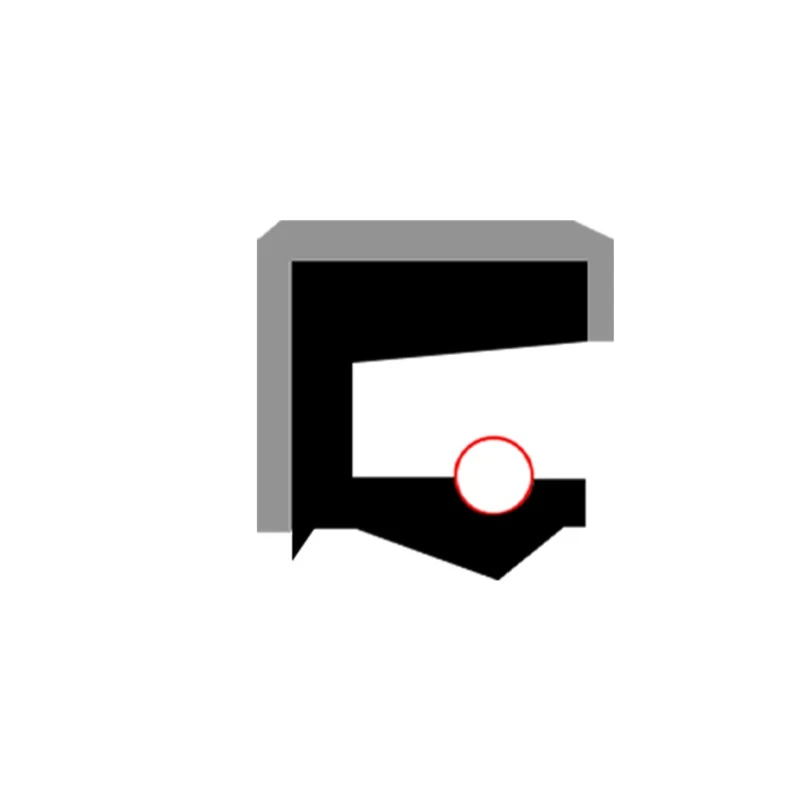

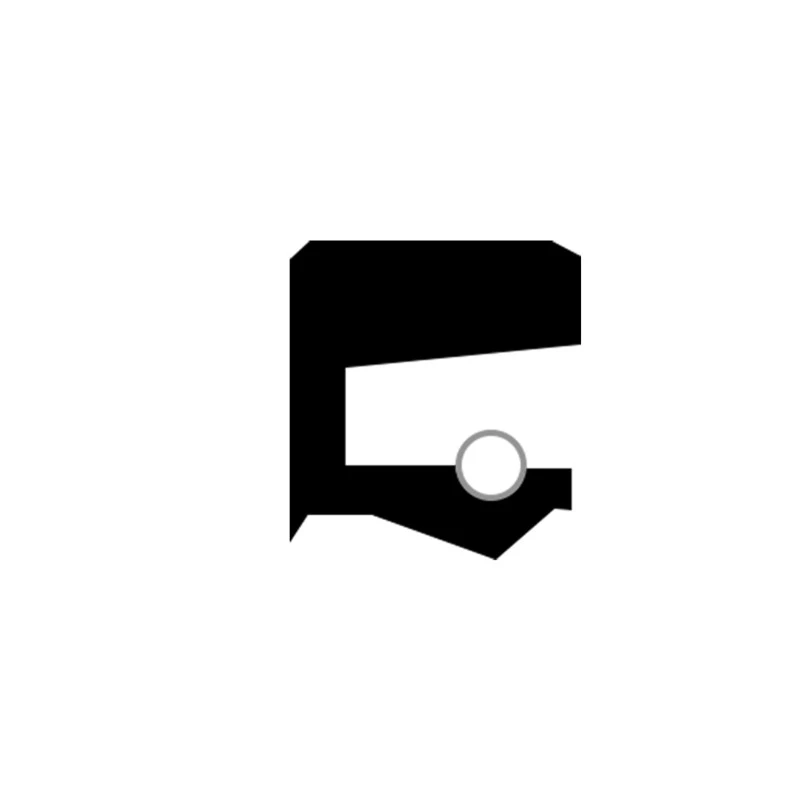

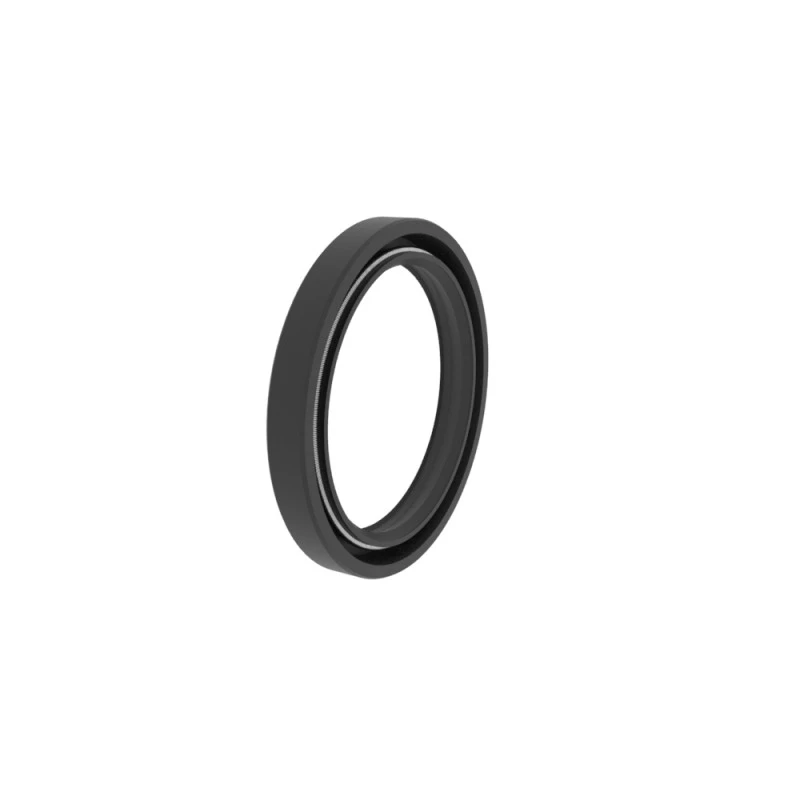

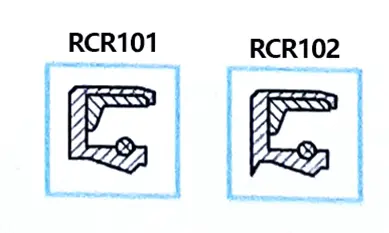

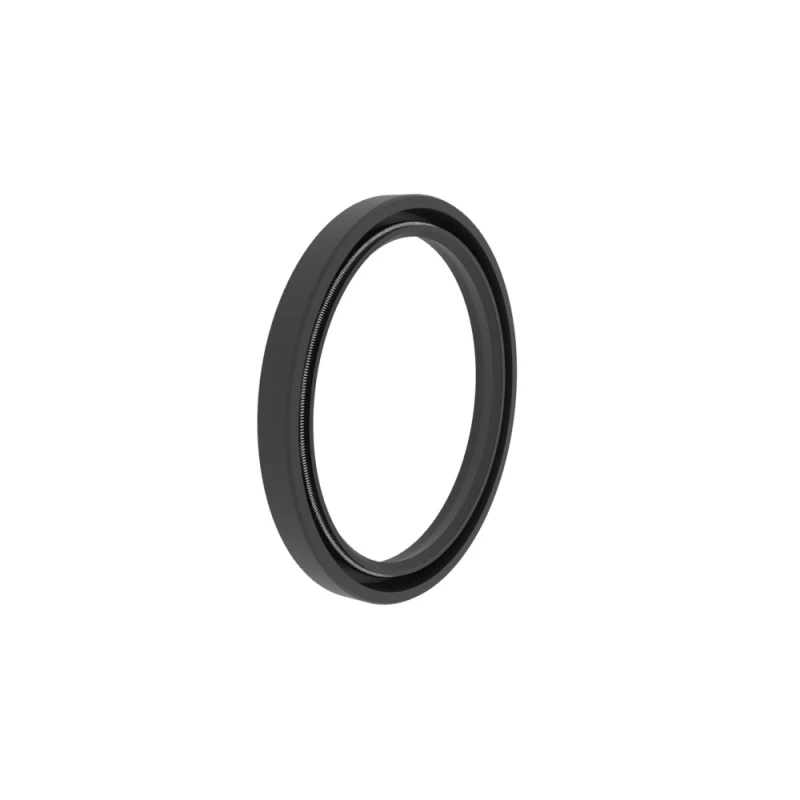

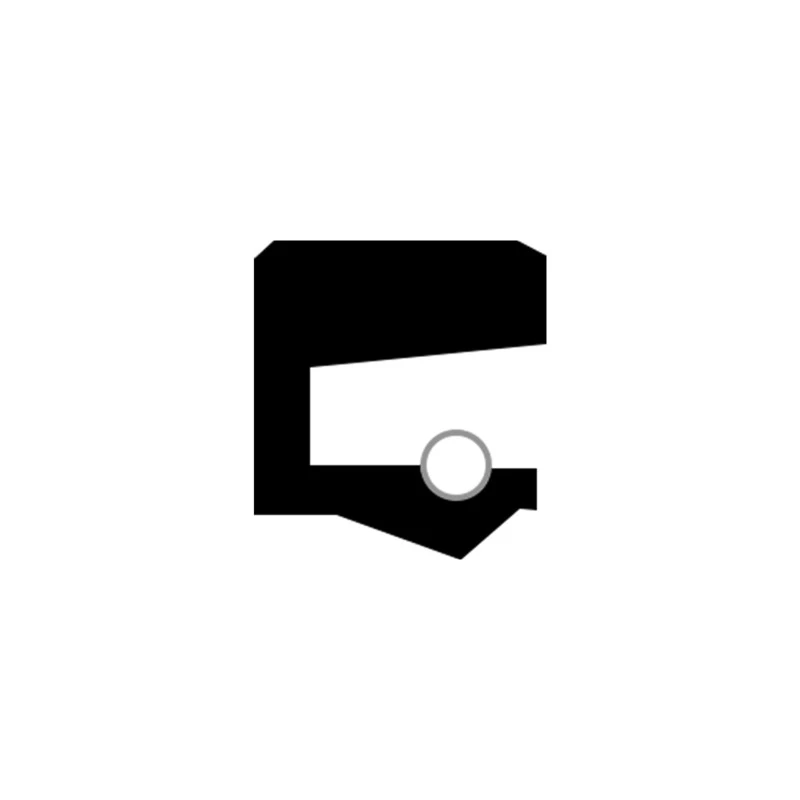

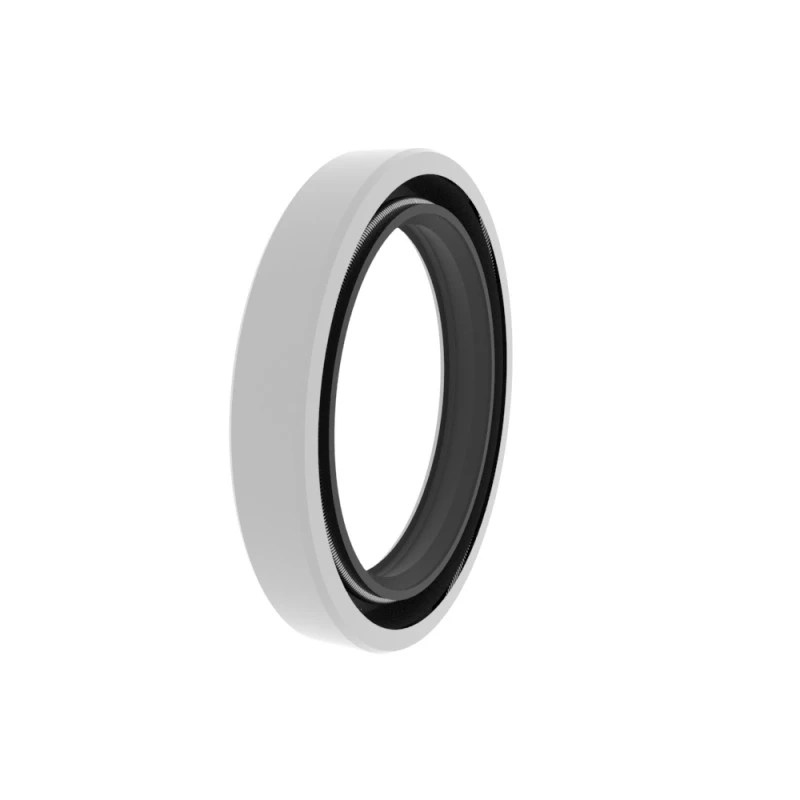

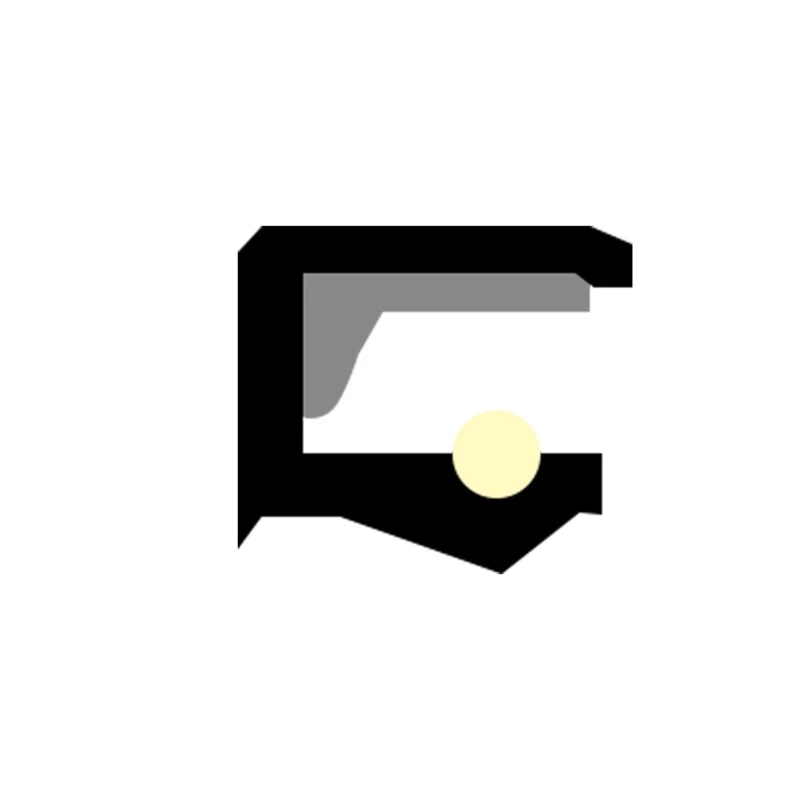

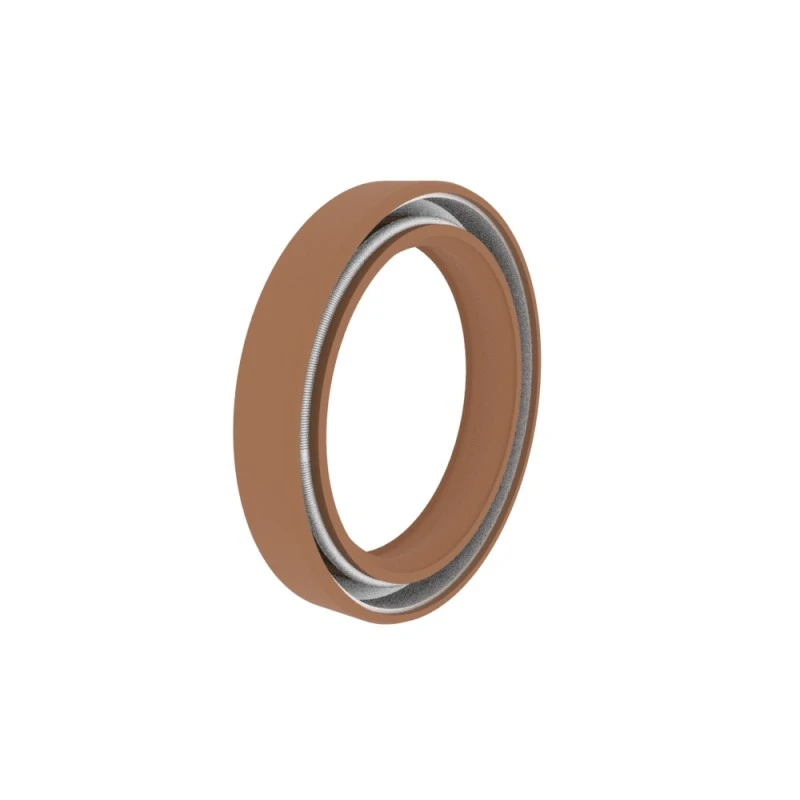

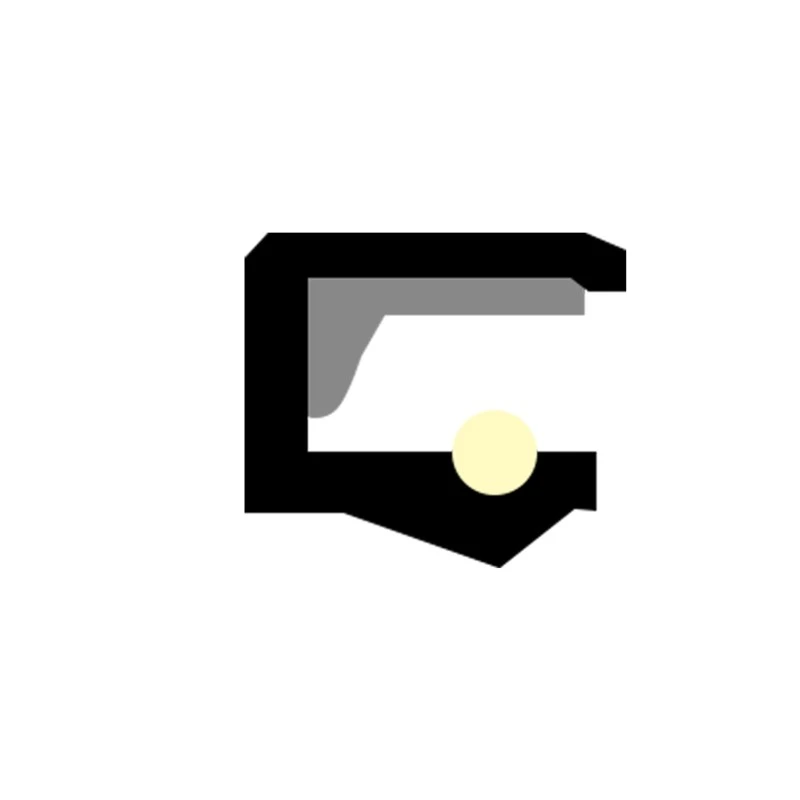

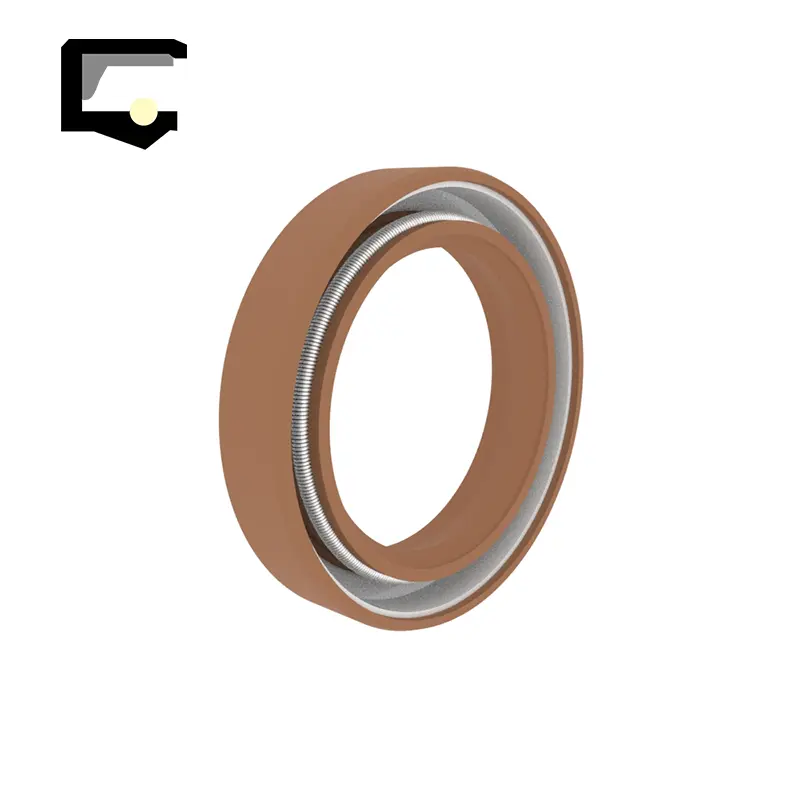

RCR101 Skeleton Single Seal Seal, การแสดงเดี่ยว, การติดตั้งร่องแบบเปิดตามแนวแกน, ใช้กันอย่างแพร่หลายส่วนใหญ่ใช้เป็นองค์ประกอบป้องกันสำหรับตลับลูกปืน

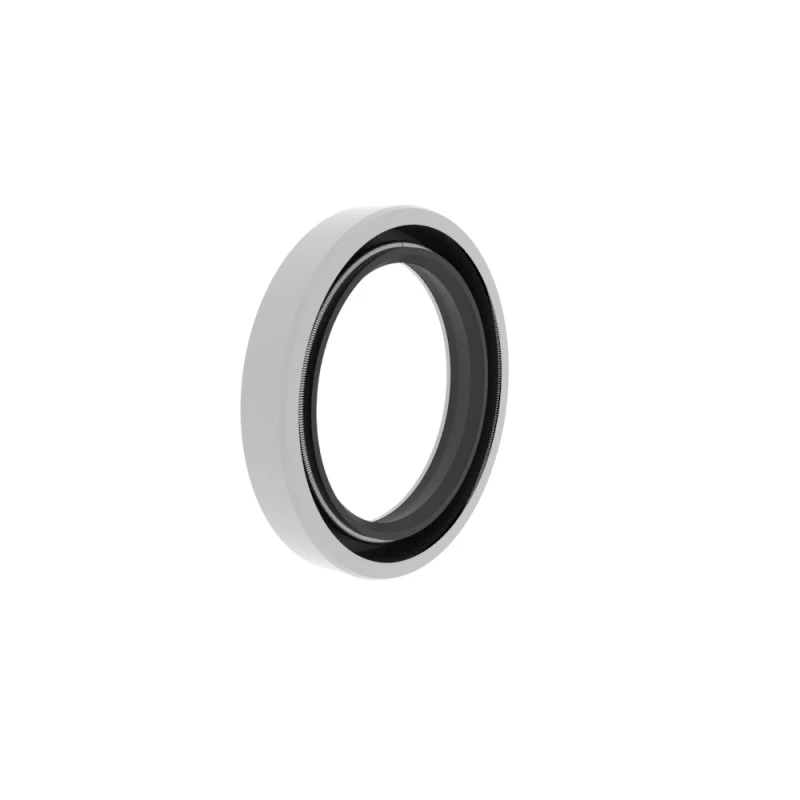

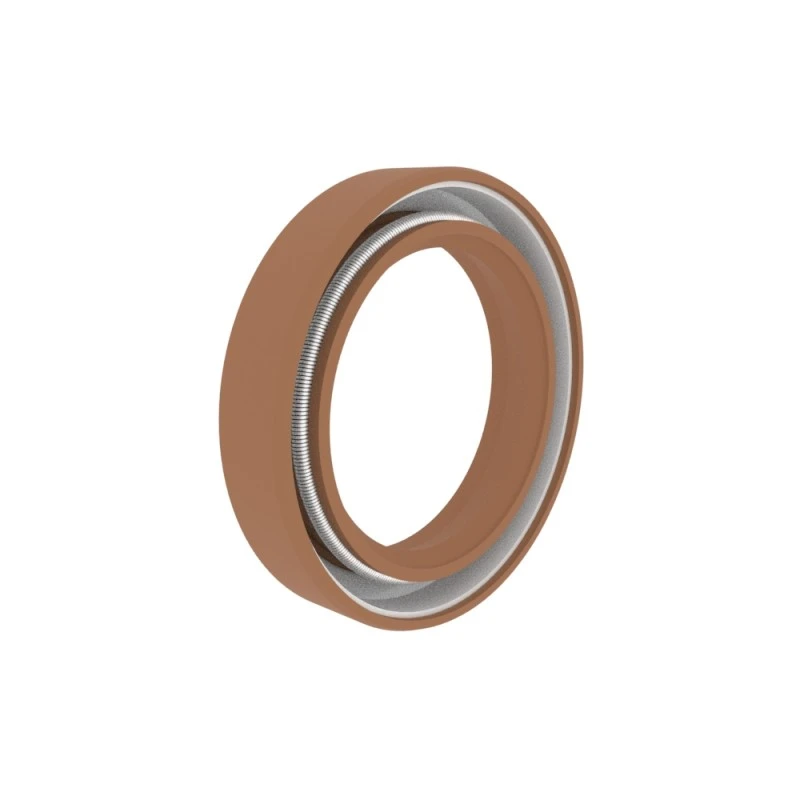

RCR102 Skeleton Skeleton Double Lip Seal, การแสดงเดี่ยว, มีริมฝีปากเสริมฝุ่น, การติดตั้งร่องเปิดตามแนวแกน, ใช้กันอย่างแพร่หลายส่วนใหญ่ใช้เป็นองค์ประกอบป้องกันสำหรับตลับลูกปืน

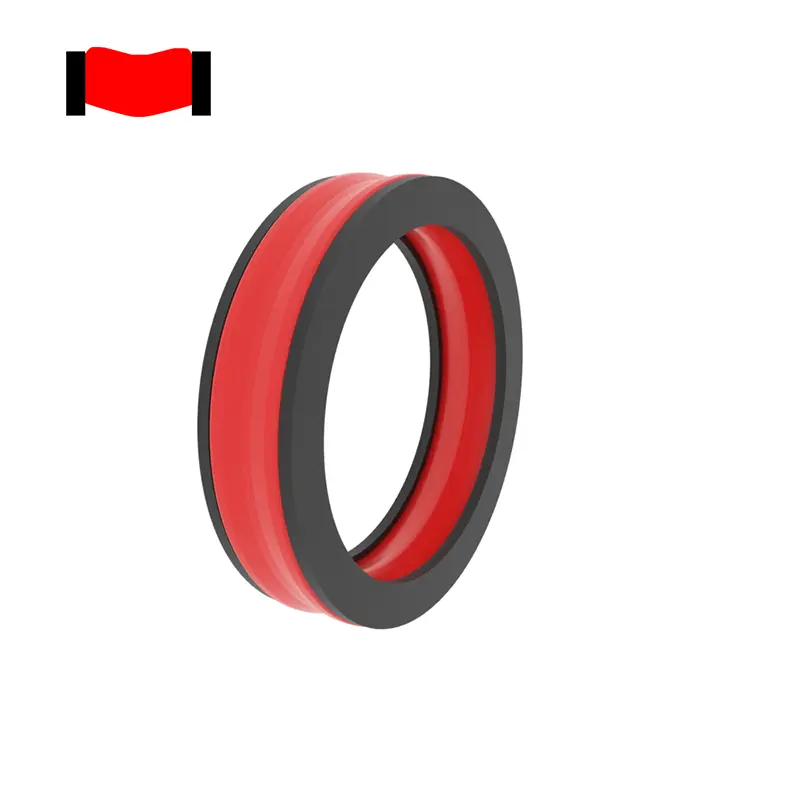

ซีลโรตารี่ RCR103 การแสดงสองครั้งพร้อมแหวนสนับสนุนผลการปิดผนึกที่ดีขึ้นภายใต้สภาวะการปิดผนึกแบบหมุนแรงดันสูง

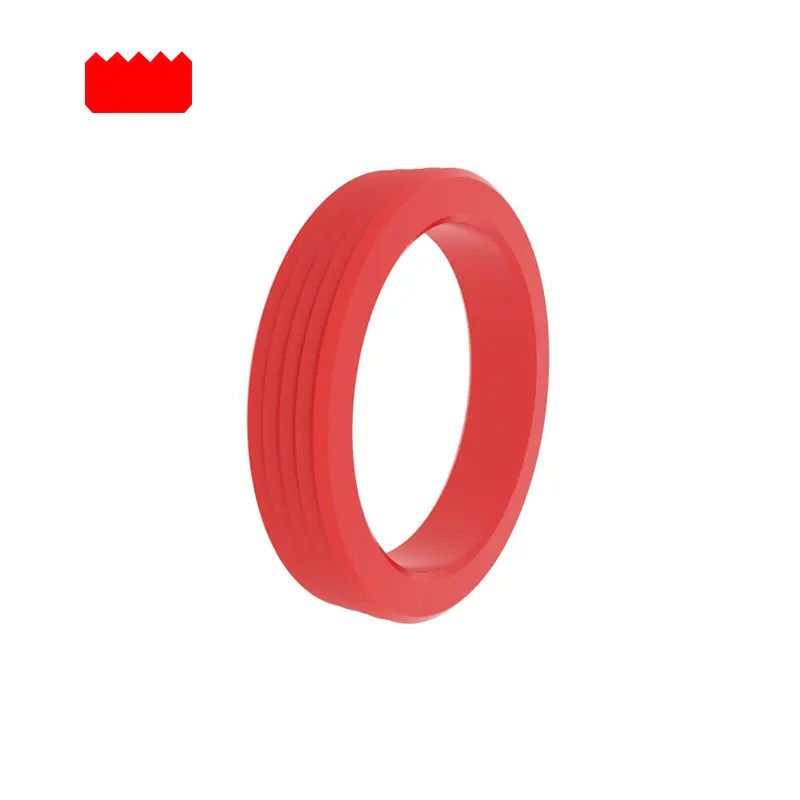

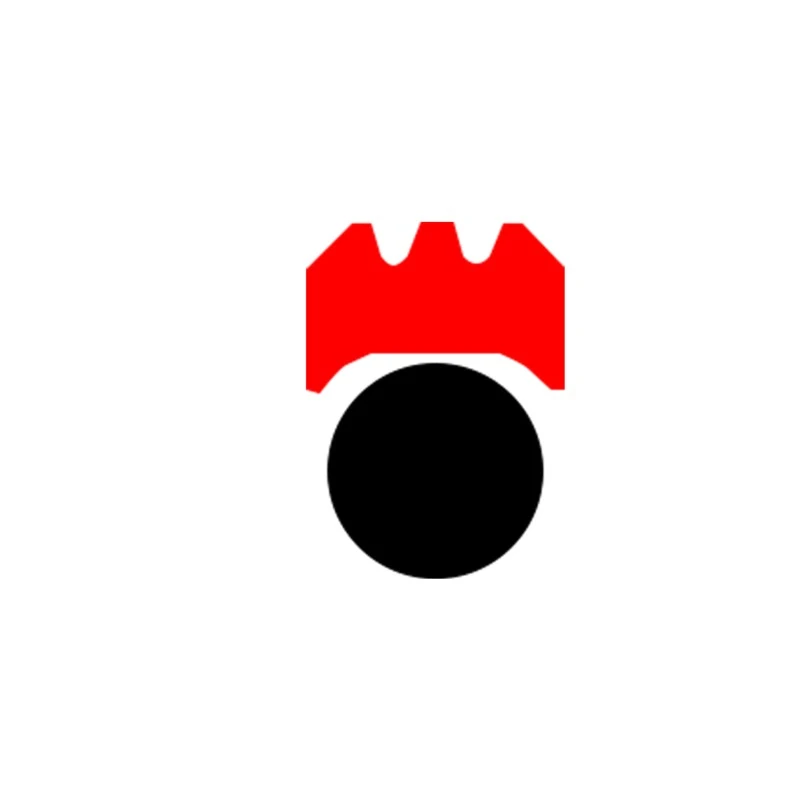

RCR104, ซีลโรตารี่ RCR105, การแสดงสองครั้ง, ร่องแคบ, ร่องที่มีเสถียรภาพการฝังและพื้นผิวการปิดผนึกฟัน

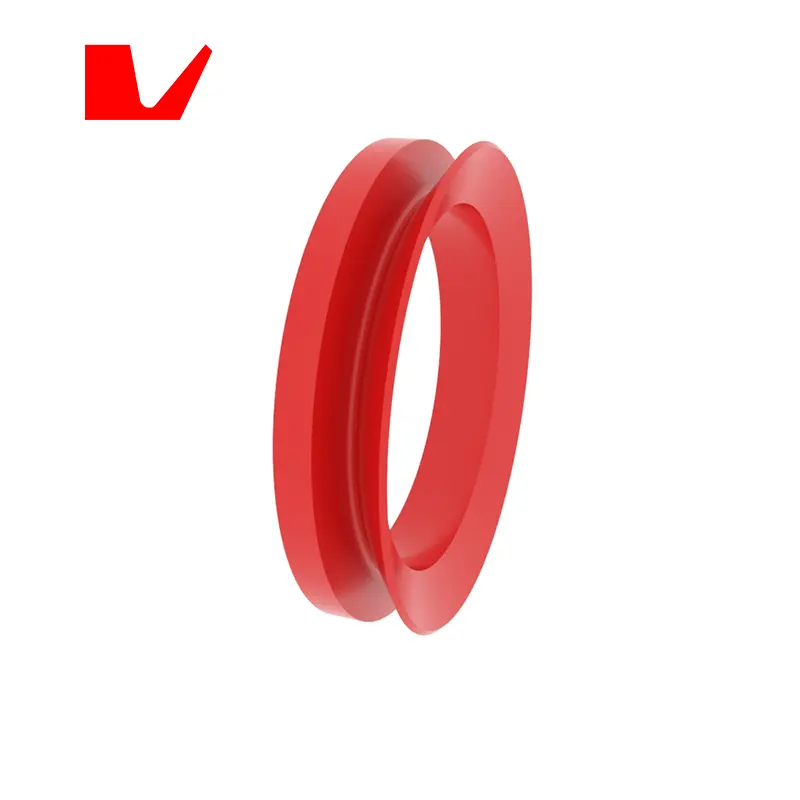

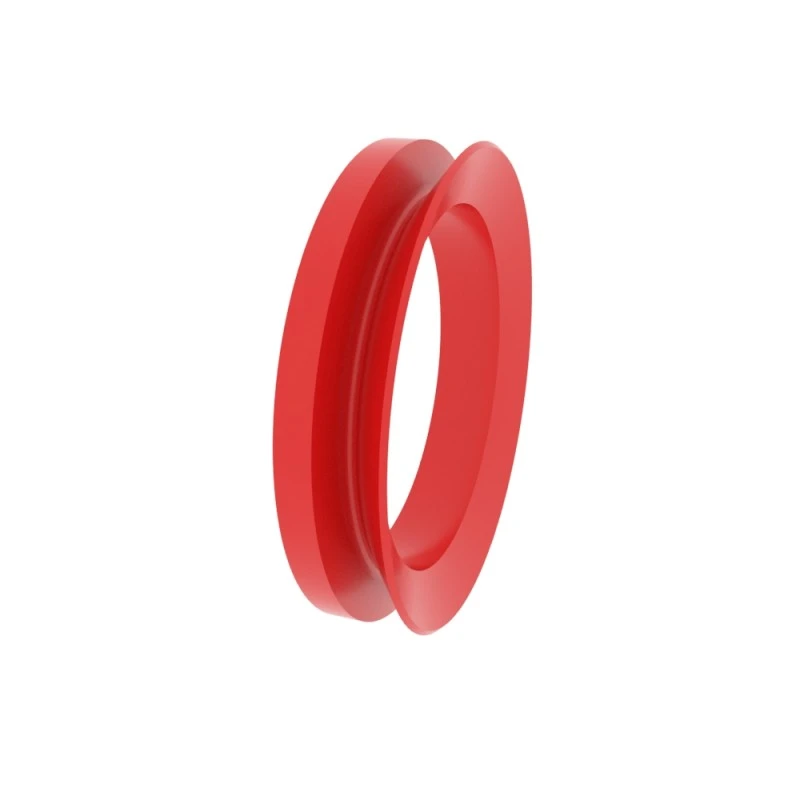

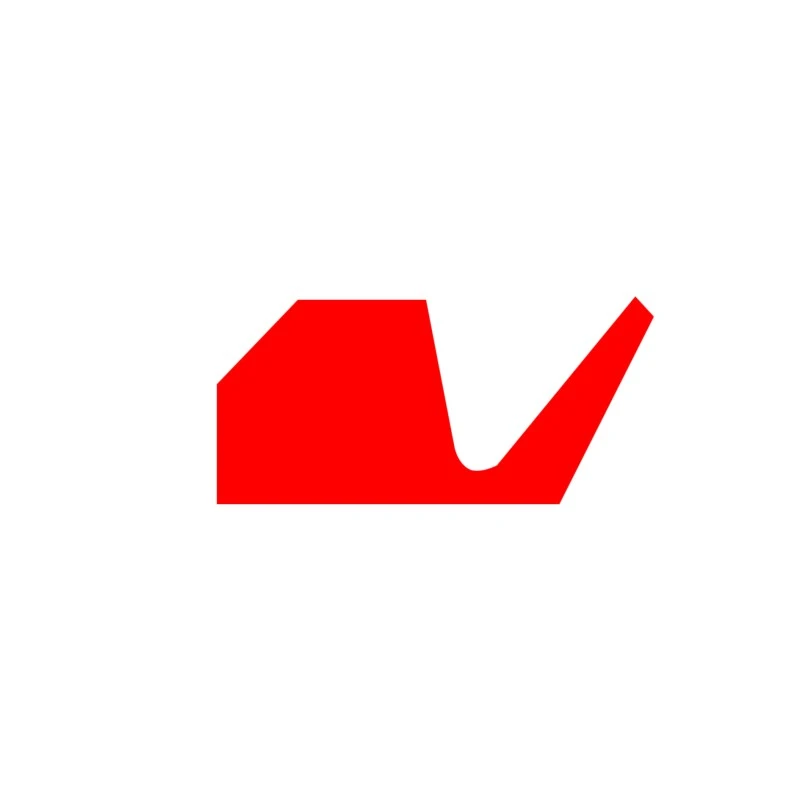

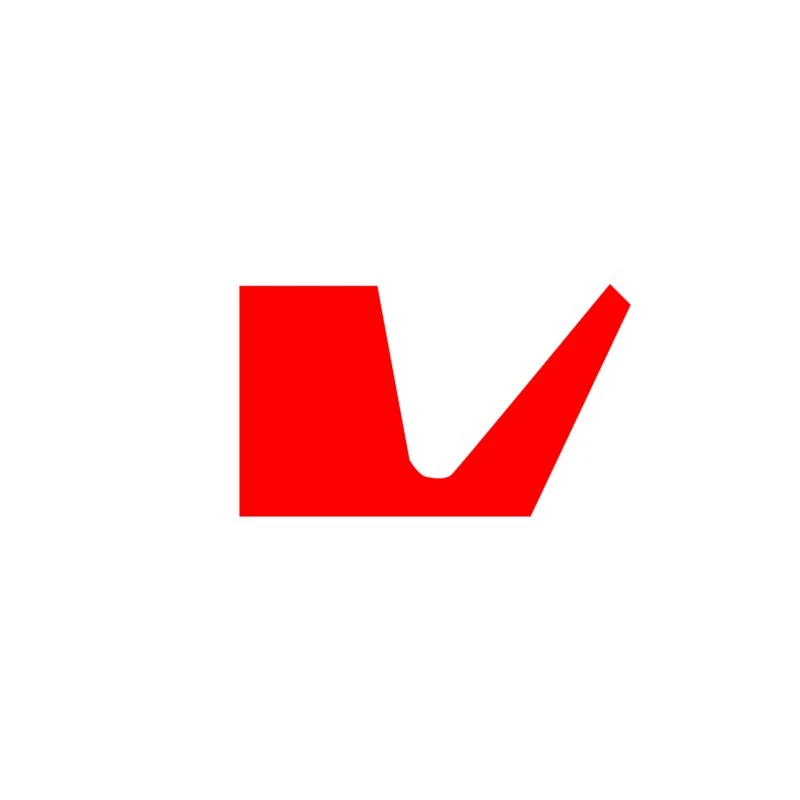

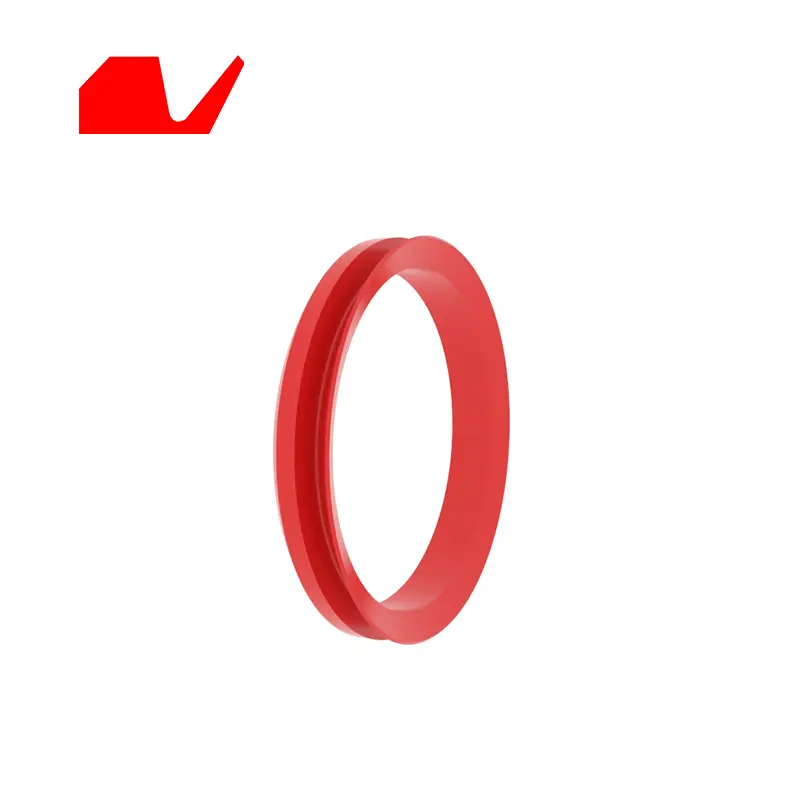

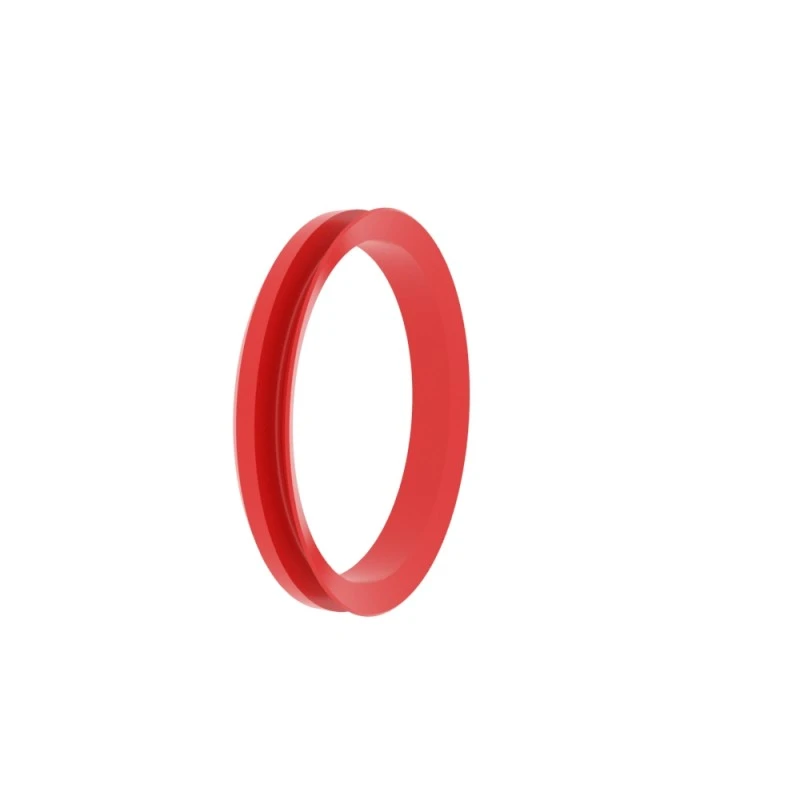

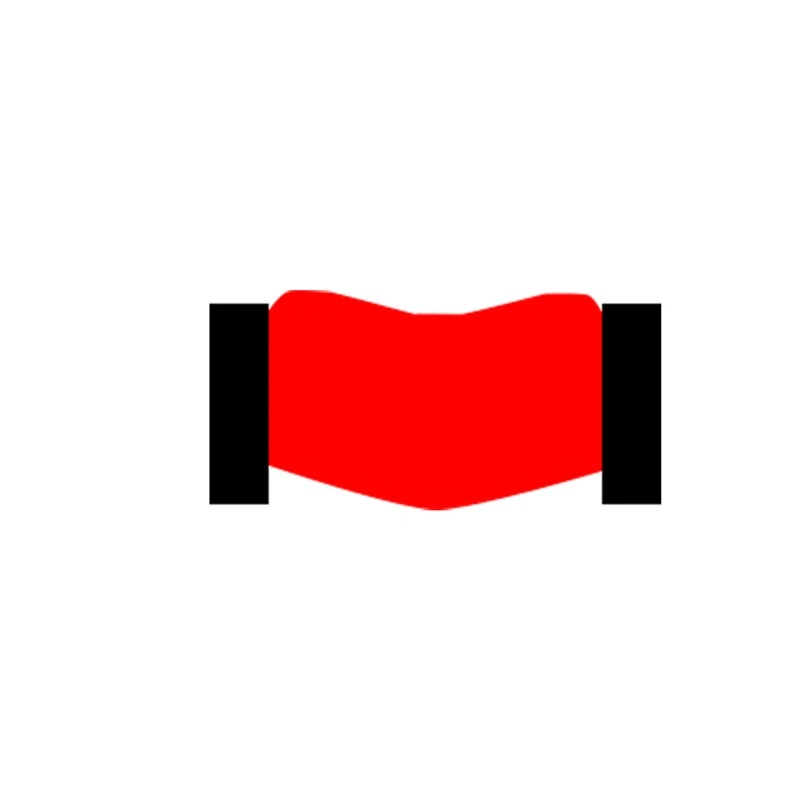

RCR106, ซีลโรตารี่รูป RCR107 V, การเคลื่อนไหวตามแนวแกน, โมดูลัสยืดหยุ่นขนาดใหญ่, ความต้านทานแรงเสียดทาน, ฝุ่น, มลพิษ, น้ำสาดน้ำ, สาดน้ำมัน ฯลฯ
ซีลโรตารี่ RCR108 การแสดงเดี่ยวไม่มีสปริงการรบกวนของริมฝีปากด้านในและด้านนอกจะถูกกำหนดตามสภาพการทำงานที่แตกต่างกัน

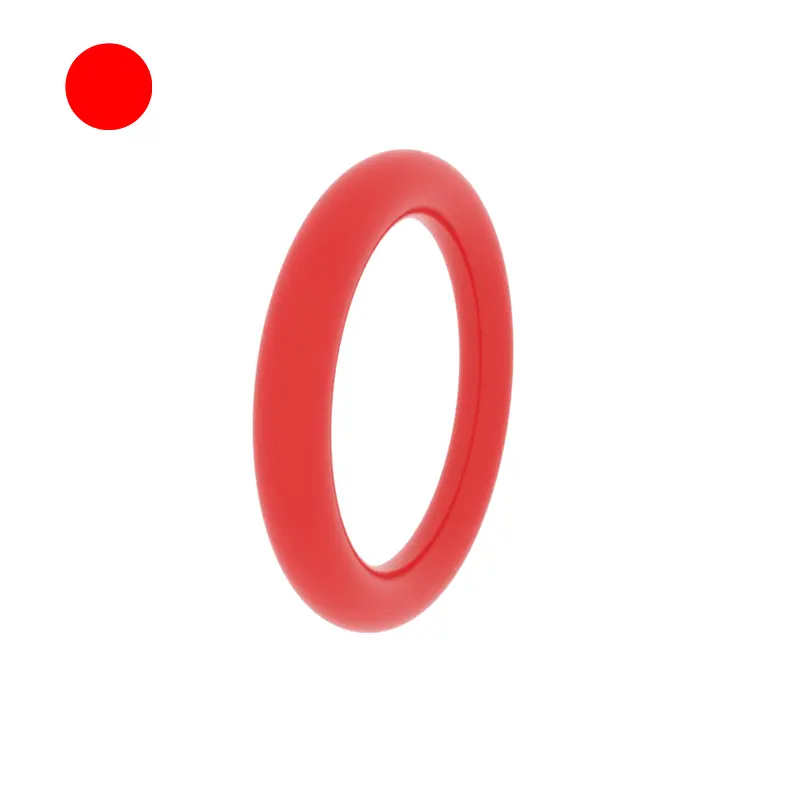

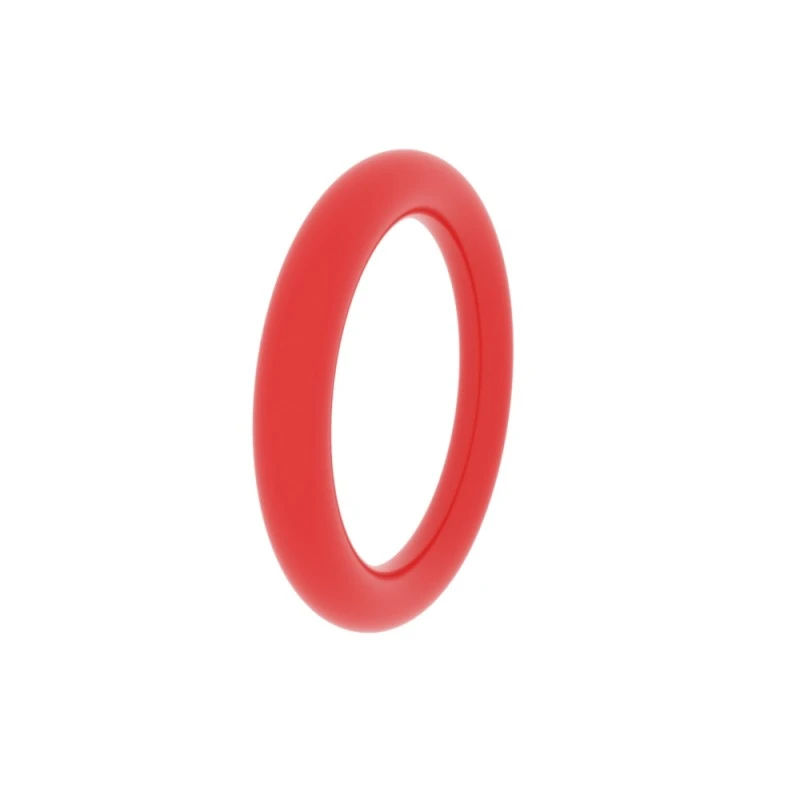

RCR109 O-RING วงแหวนยืดหยุ่นส่วนใหญ่ใช้สำหรับการปิดผนึกแบบคงที่หรือการปิดผนึกแบบไดนามิกการเลือกตัวกลางอุณหภูมิที่ยืดหยุ่น สำหรับร่องโดยละเอียดโปรดดูตัวอย่างโอริง
ซีล Tetrafluoroethylene แบบโรตารี่ RCR110 สำหรับเพลาการแสดงสองครั้งเหมาะสำหรับร่องแคบ
RCR111 Tetrafluoroethylene Seal สำหรับรู, การแสดงสองครั้ง, เหมาะสำหรับร่องแคบ

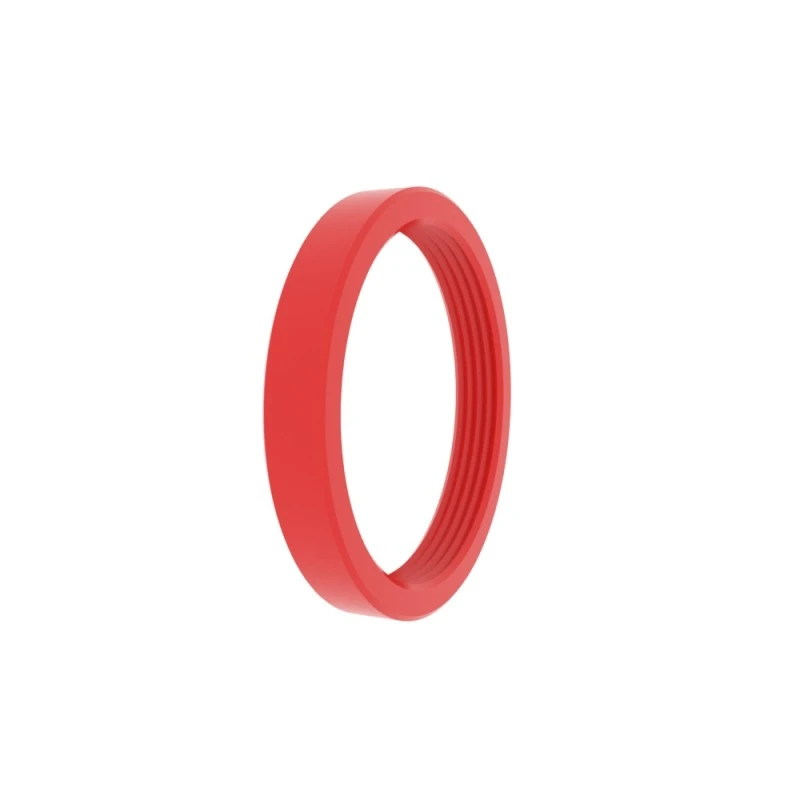

ซีลโรตารี่ RCR112, การแสดงสองครั้ง, ร่องแคบเหมาะสำหรับสภาพการทำงานหล่อลื่น

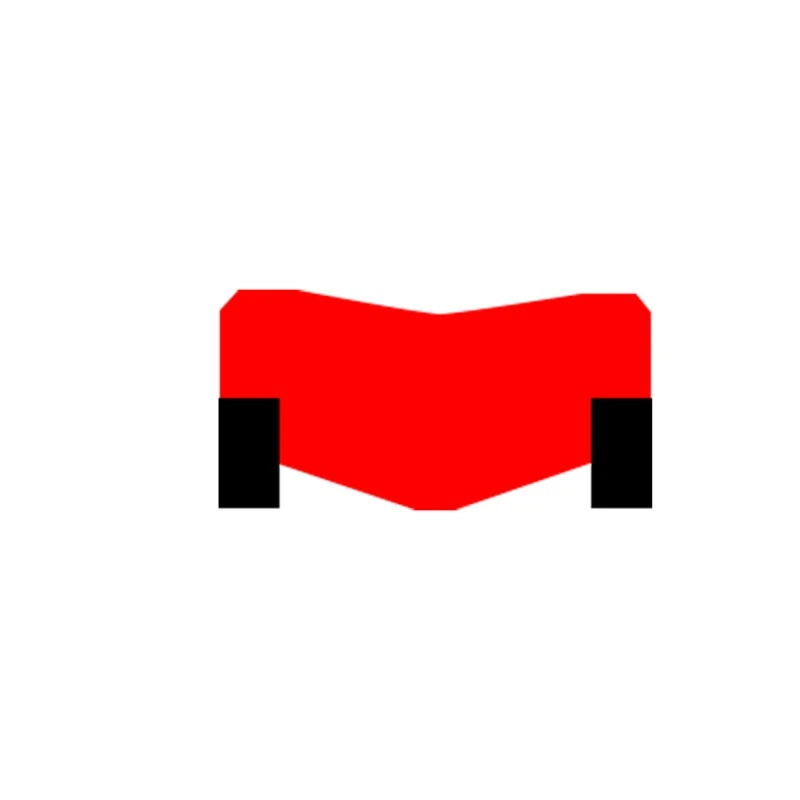

ซีลโรตารี่ RCR113 การแสดงสองครั้งพร้อมแหวนรองรับการฝังร่องที่มีเสถียรภาพช่วยให้ช่องว่างและความดันรีดขนาดใหญ่ขึ้นส่วนใหญ่ใช้กับเพลาหมุนของอุปกรณ์ขุด

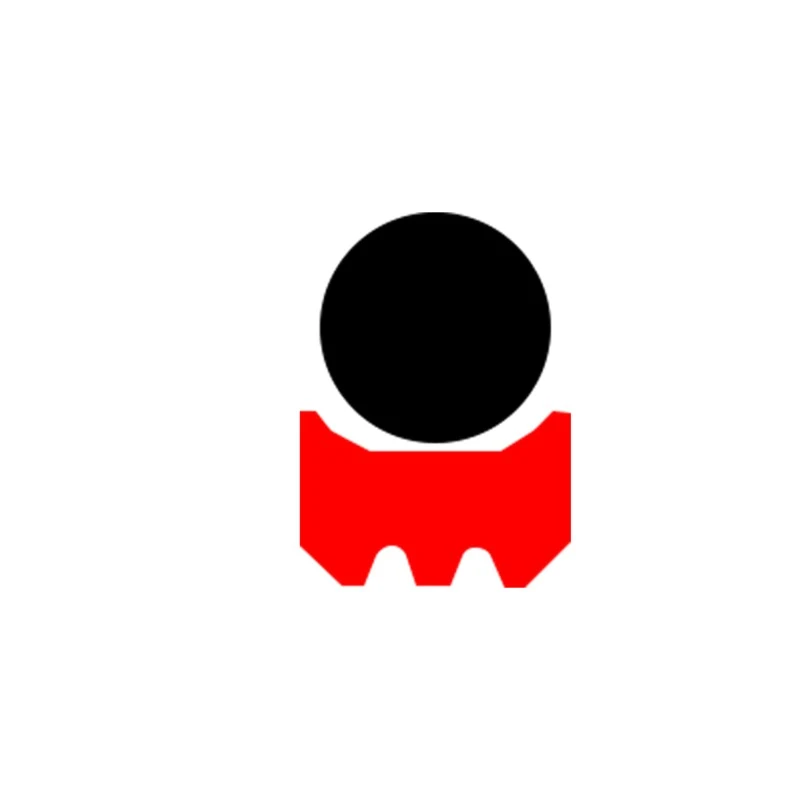

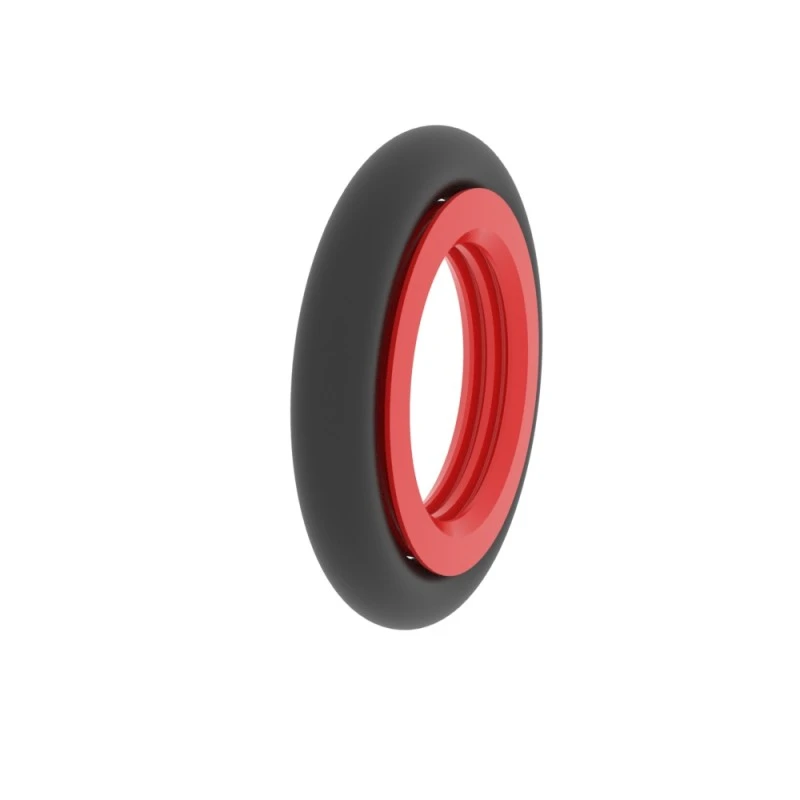

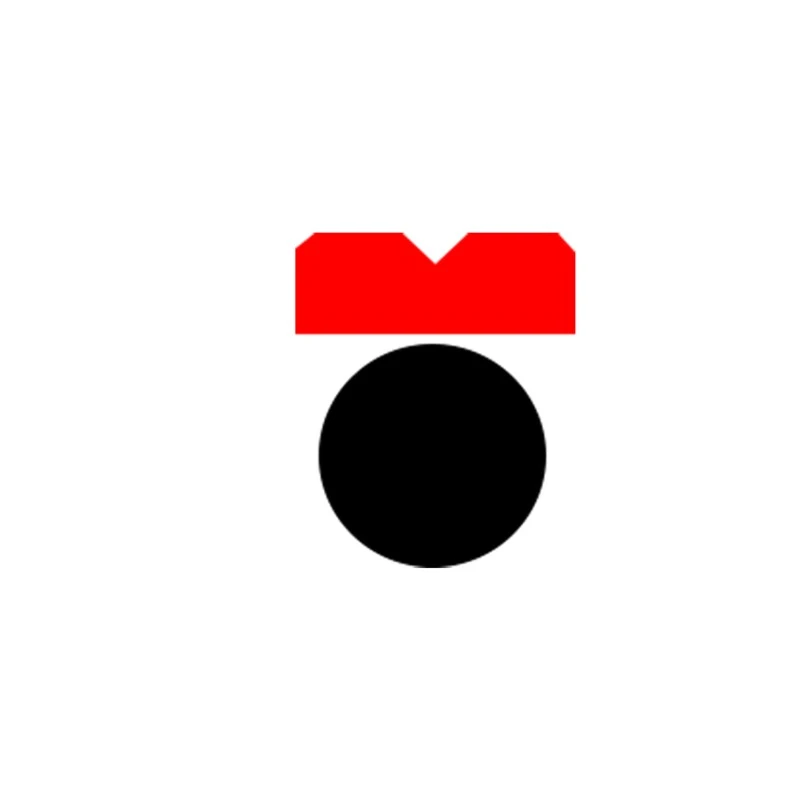

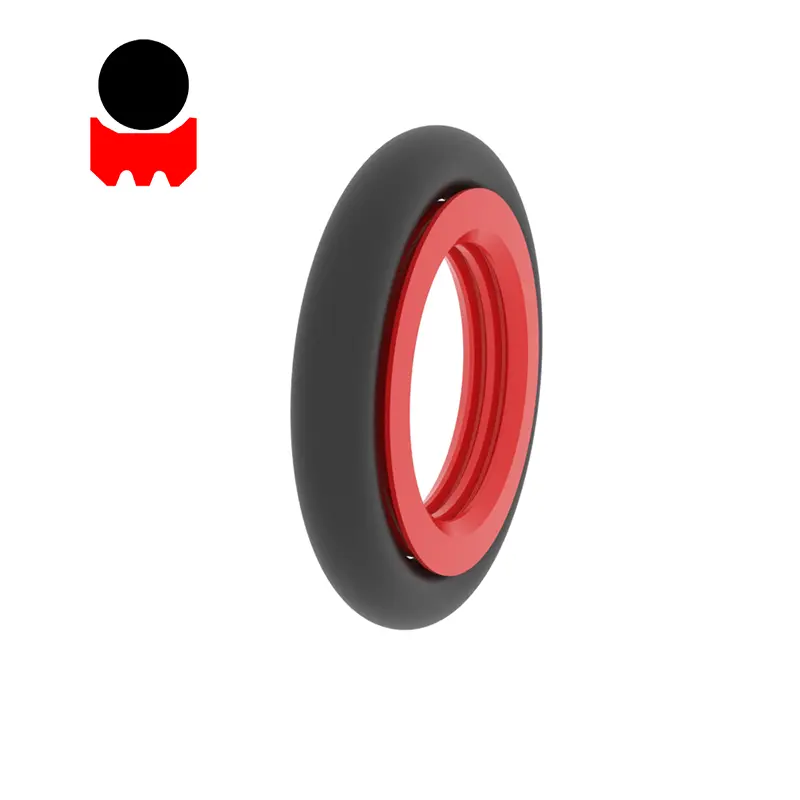

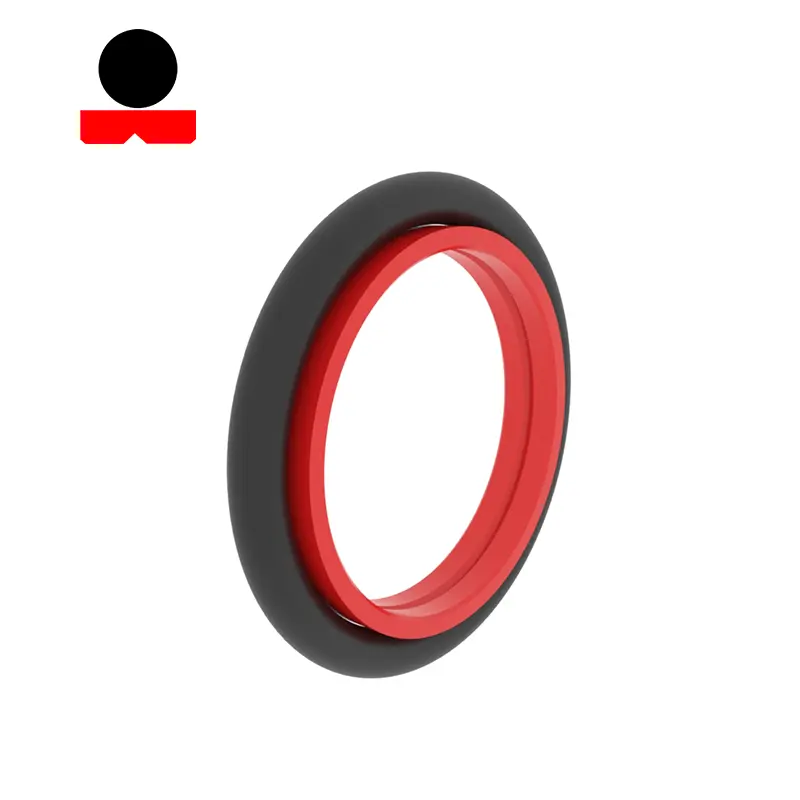

RCR115 ซีล tetrafluoroethylene แบบโรตารี่สำหรับเพลา, การแสดงสองครั้ง, แรงเสียดทานต่ำ, ความดันสูงต่อต้านด้าน, การกัดกร่อนอุณหภูมิต่อต้านสูง
RCR116 ซีล tetrafluoroethylene แบบโรตารี่สำหรับหลุม, การแสดงสองครั้ง, แรงเสียดทานต่ำ, ความดันสูงต่อต้านด้าน, การกัดกร่อนอุณหภูมิต่อต้านสูง

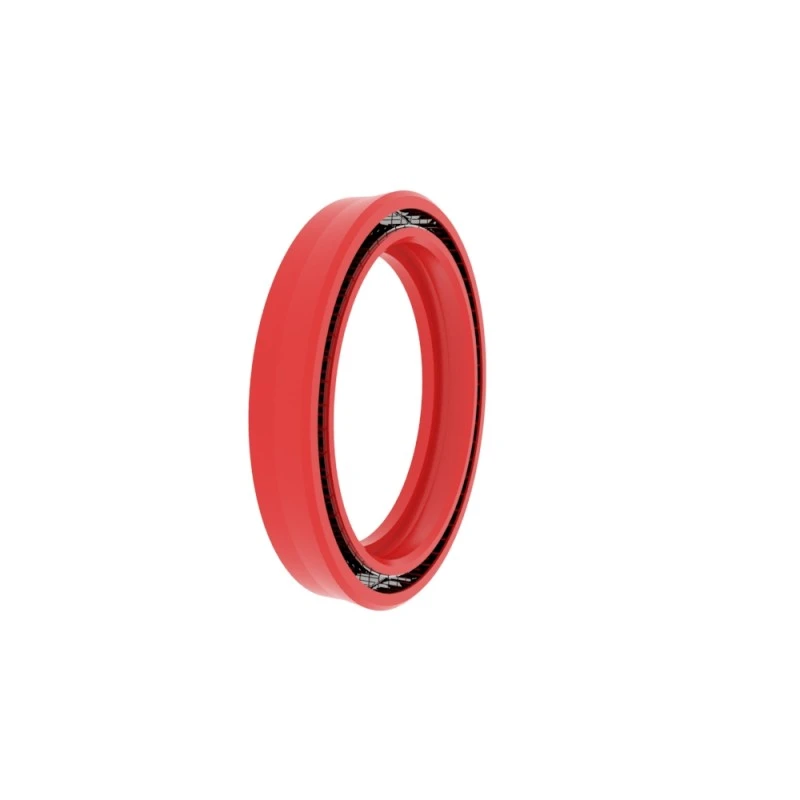

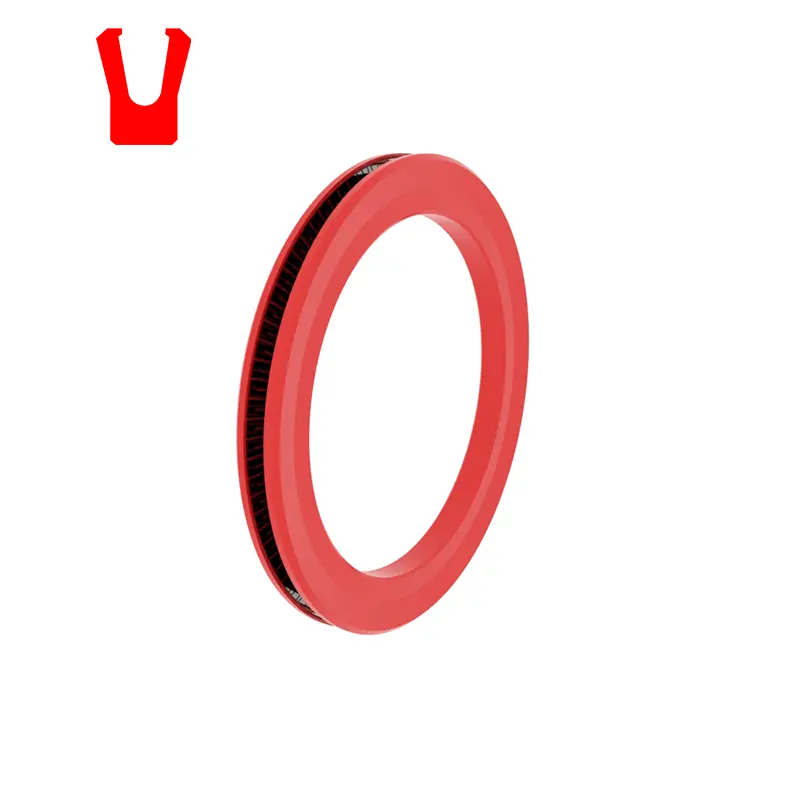

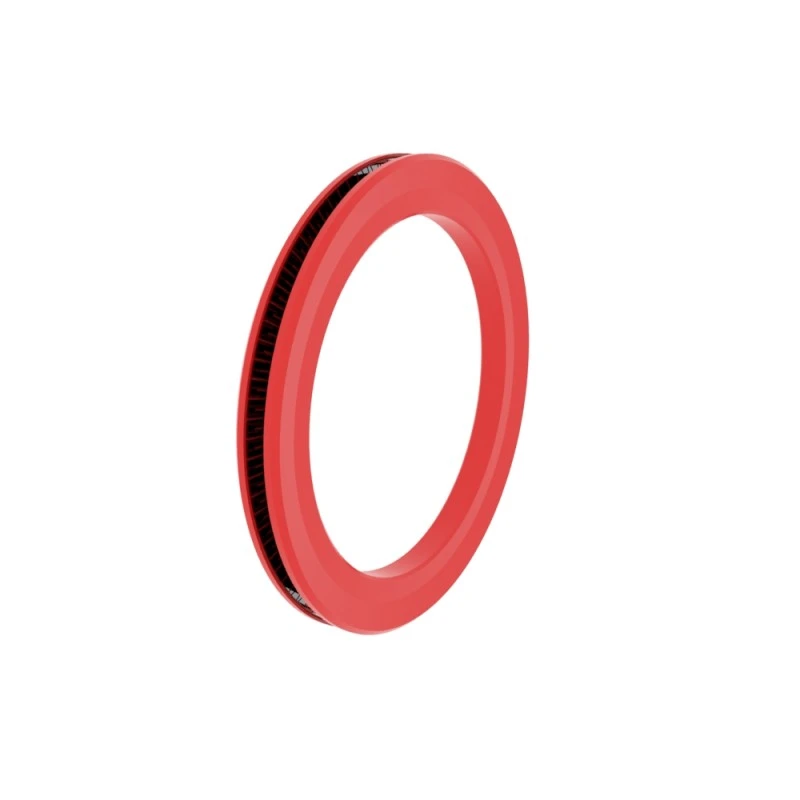

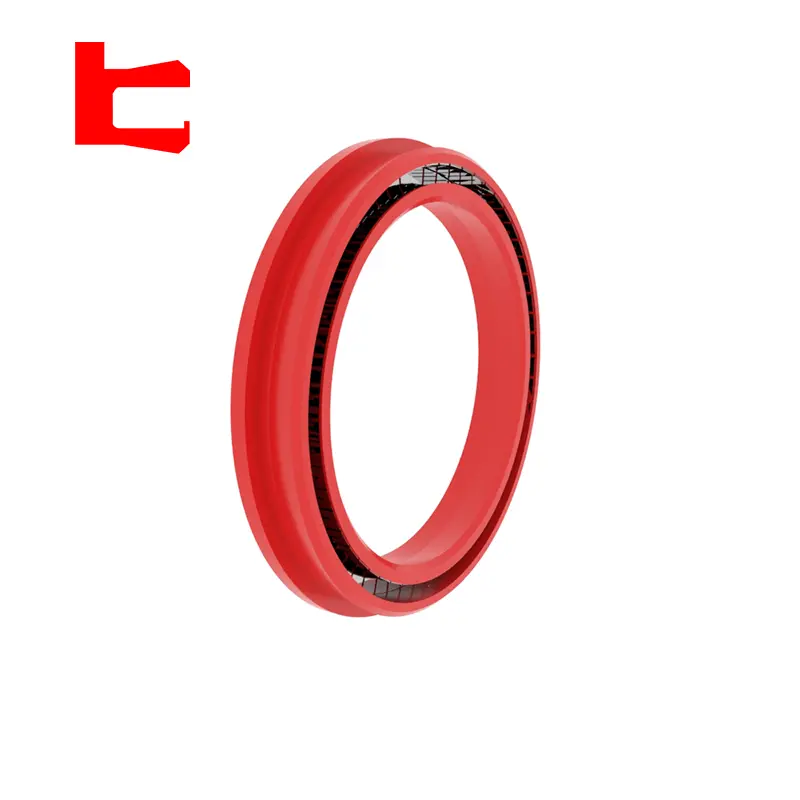

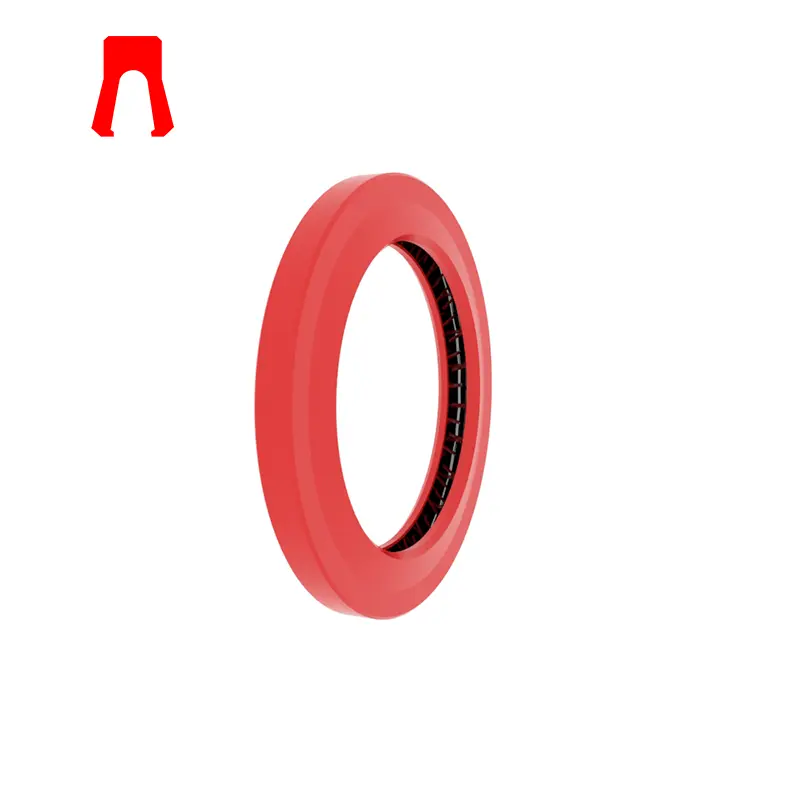

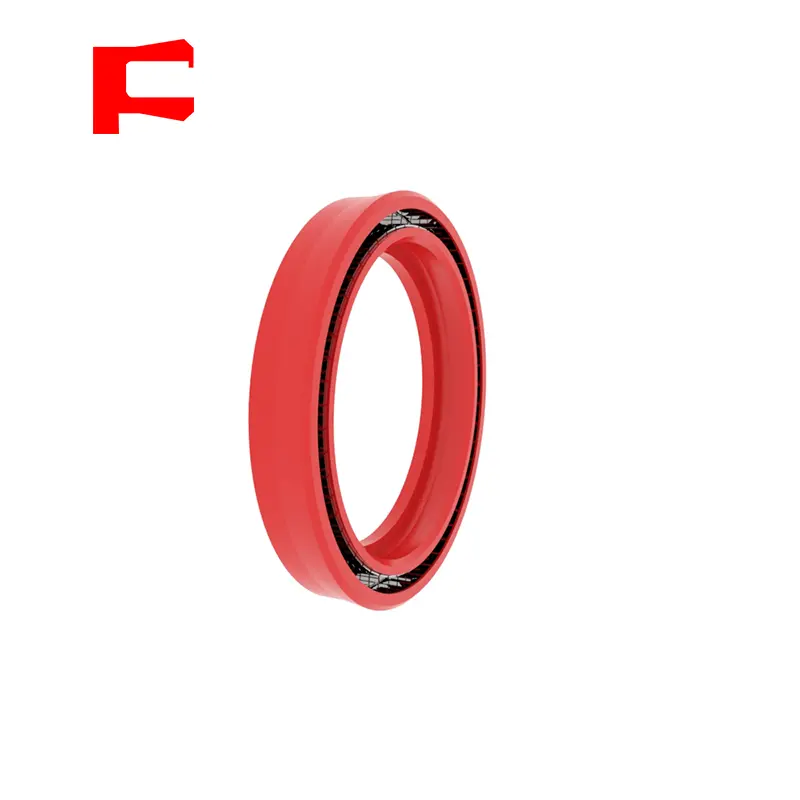

RCR117, SEAL PTFE แบบโรตารี่ RCR121 พร้อมสปริง Mander, การแสดงเดี่ยว, ความต้านทานการกัดกร่อนอุณหภูมิสูง, เหมาะสำหรับความเร็วที่ค่อนข้างสูงและความดันสูง

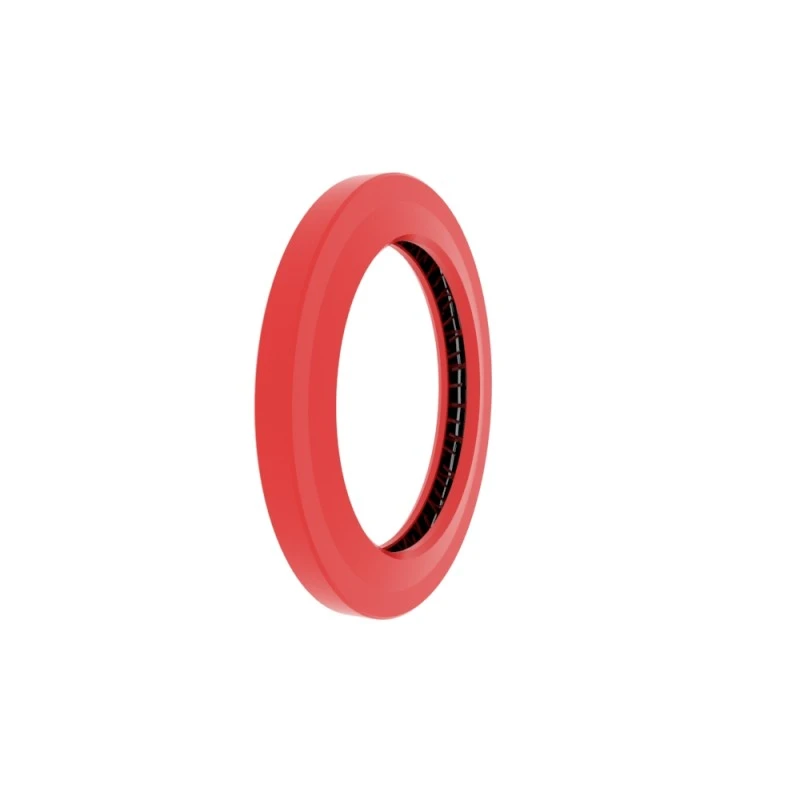

RCR118 END PTFE SOAL SEAL, กับ Mander Spring, การแสดงเดี่ยว, ความต้านทานการกัดกร่อนอุณหภูมิสูงส่วนใหญ่ใช้ในอุตสาหกรรมเคมี
RCR119 Skeleton Single Setal Single, การแสดงเดี่ยว, การติดตั้งร่องแบบเปิดตามแนวแกน, ใช้กันอย่างแพร่หลายส่วนใหญ่ใช้เป็นองค์ประกอบป้องกันสำหรับตลับลูกปืน
RCR201, RCR202 Skeleton Skeleton Double Lip Seal, การแสดงเดี่ยว, มีริมฝีปากเสริมฝุ่น, การติดตั้งร่องเปิดตามแนวแกน, ใช้กันอย่างแพร่หลายส่วนใหญ่ใช้เป็นองค์ประกอบป้องกันสำหรับแบริ่ง
RCR203, RCR204 Rotary Skeleton Single Lip Seal, การแสดงเดี่ยว, การติดตั้งร่องแบบเปิดแกนตามแนวแกนซึ่งส่วนใหญ่ใช้ในอุตสาหกรรมหนักเช่นโลหะวิทยาและการต่อเรือ
RCR205 Cut-Off Skeleton Skeleton Lip Seal Single, การแสดงเดี่ยว, การติดตั้งร่องแบบเปิดตามแนวแกนเปิดการติดตั้งคงที่ส่วนใหญ่ใช้ในอุตสาหกรรมหนักเช่นโลหะวิทยาและการต่อเรือ
RCR206, RCR207 Cut-Off Frameless Frameless Single Lip Seal, การแสดงเดี่ยว, การติดตั้งร่องแบบเปิดแกนตามแนวแกนซึ่งส่วนใหญ่ใช้ในอุตสาหกรรมหนักเช่นโลหะวิทยาและการต่อเรือ เหมาะสำหรับการปิดผนึกความเร็วต่ำสื่อการปิดผนึกคือจาระบีที่ใช้ลิเธียม
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
แอปพลิเคชันหลัก

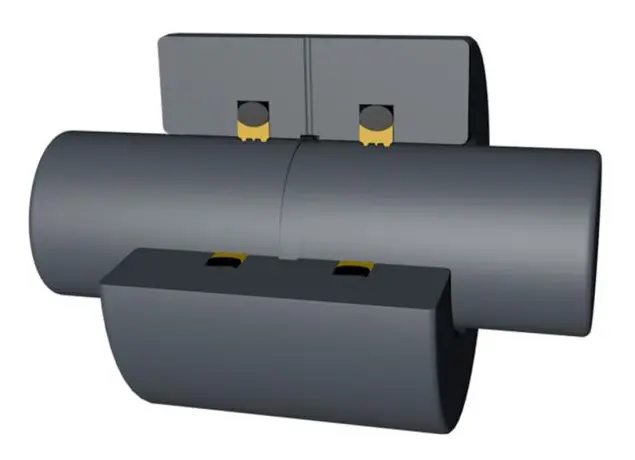

การหมุนซีลโรตารี่เหมาะสำหรับการปิดผนึกปลายเพลาหมุนการปิดผนึกเพลาหมุนรถขุดจับข้อต่อโรตารี่ผู้จัดจำหน่ายแบบโรตารี่และซีลประเภทนี้มักใช้ในอุตสาหกรรมปิโตรเลียมและเคมี
ข้อดี
การหมุนซีลโรตารี่มีสื่อที่ปรับได้และช่วงอุณหภูมิที่หลากหลายเอฟเฟกต์การปิดผนึกที่ดีความต้านทานแรงดันสูงขนาดตัดเล็ก ๆ ขนาดเล็กความต้านทานน้ำมันไฮดรอลิกแรงเสียดทานต่ำและไม่มีปรากฏการณ์แท่งลื่น
RCR101
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
|
พื้นผิวเสร็จสิ้น |
r tmax (μm) |
RA (μM) |
|
การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
ร่องก้น ด้านร่อง |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP |
50%-95% |
|
|
ความอดทน |
|
|
φd |
F8 |
|
φd |
H8 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCR101
ขนาดร่อง: 100x115x8
วัสดุ: NBR/POM
ประเภทซีล: RCR101, RCR102
แอปพลิเคชั่นหลัก: เหมาะสำหรับการปิดผนึกปลายเพลาหมุน
ข้อดี: เหมาะสำหรับสื่อหลากหลายช่วงอุณหภูมิที่กว้างและเอฟเฟกต์การปิดผนึกที่ดี
วัสดุ: โพลียูรีเทน, ยาง/โพลีออกซิมเมทลีน
|

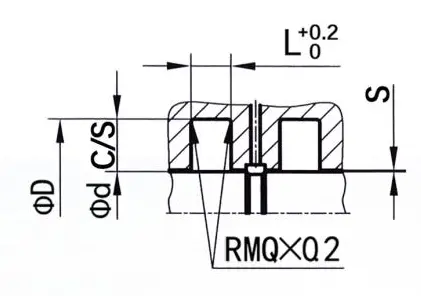

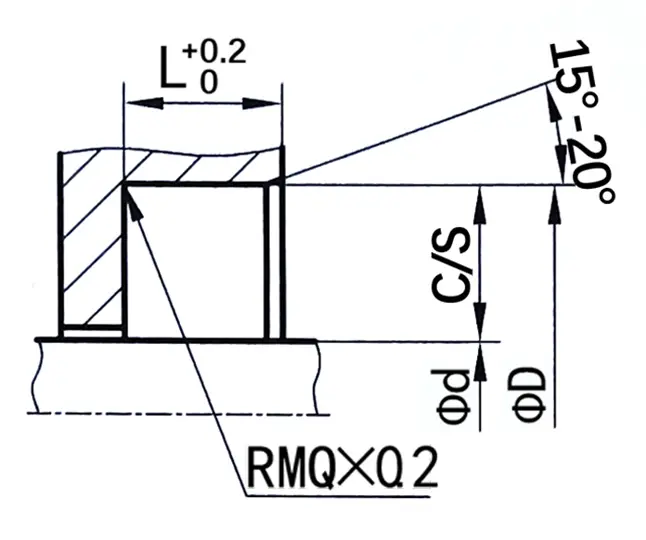

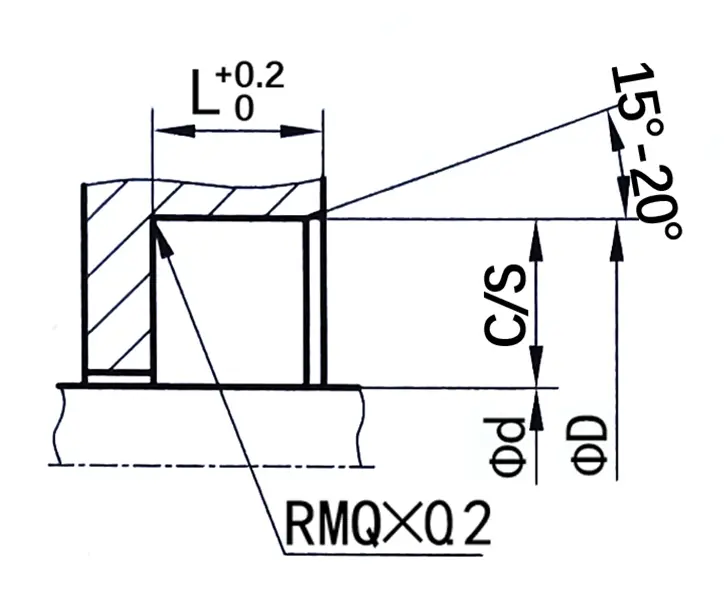

ตัวอย่างร่อง |
ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลโรตารี่ทุกขนาดภายในช่วงขนาดสามารถผลิตได้) |
|||||
|
|
|
φd |
φd |
L |
C/S |
|
|
6-59.9 |
φd+12 |
7 |
6 |
|||
|
60-139.9 |
φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
φd+20 |
10 |
10 |
|||
|
300-499.9 |
φd+30 |
12 |
15 |
|||
|
500-800 |
φd+40 |
20 |
20 |
|||
|
＞ 800 |
φd+50 |
22 |
25 |
|||
RCR115
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
|
พื้นผิวเสร็จสิ้น |
r tmax (μm) |
RA (μM) |
|
การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
ร่องก้น ด้านร่อง |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP |
50%-95% |
|
|
ความอดทน |
|
|
φd |
F8 |
|
φd |
H8 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCR115
ร่องขนาด: 100x111x4.2
วัสดุ: PTFE4+NBR
ประเภทซีล: RCR115
แอปพลิเคชั่นหลัก: เหมาะสำหรับซีลเพลาโรตารี่, รถขุด, ตัวจับ, ข้อต่อหมุน
ข้อดี: มันสามารถต้านทานแรงดันสูงมีขนาดหน้าตัดเล็ก ๆ ทนต่อน้ำมันไฮดรอลิกมีแรงเสียดทานต่ำและไม่มีปรากฏการณ์ลื่นติด
วัสดุ: tetrafluoroethylene + ยางไนไตรล์หรือฟลูออโรเบเบอร์
|

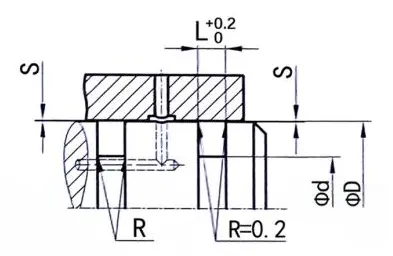

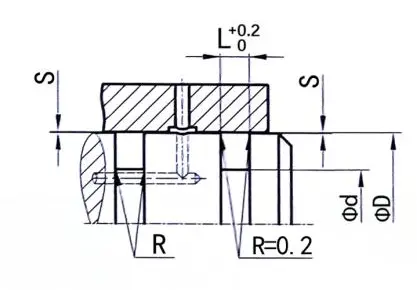

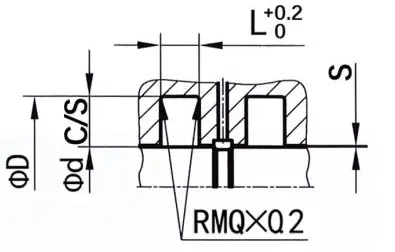

ตัวอย่างร่อง |
ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลโรตารี่ทุกขนาดภายในช่วงขนาดสามารถผลิตได้) |
||||||||
|
|
|
φd |
φd |
L |
R |
X |
ช่องว่างการอัดรีดสูงสุด |
||
|
100 บาร์ |
200 บาร์ |
||||||||
|
6-18.9 |
φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
φd+7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
φd+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
|
พื้นผิวเสร็จสิ้น |
r tmax (μm) |
RA (μM) |
|
การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
ร่องก้น ด้านร่อง |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP |
50%-95% |
|
|
ความอดทน |
|
|
φd |
F8 |
|
φd |
H8 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCR116
ร่องขนาด: 100x89x4.2
วัสดุ: PTFE4+NBR
ประเภทซีล: RCR116
แอปพลิเคชั่นหลัก: เหมาะสำหรับซีลปลายเพลาหมุน, รถขุด, จับ, ข้อต่อโรตารี่, ผู้จัดจำหน่ายแบบโรตารี่
ข้อดี: เหมาะสำหรับสื่อและอุณหภูมิที่หลากหลายมีเอฟเฟกต์การปิดผนึกที่ดีขนาดหน้าตัดเล็ก ๆ ความต้านทานต่อน้ำมันไฮดรอลิกแรงเสียดทานต่ำและไม่มีปรากฏการณ์ลื่นติด
วัสดุ: tetrafluoroethylene + ยางไนไตรล์หรือฟลูออโรเบเบอร์
|
ตัวอย่างร่อง |
ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลโรตารี่ทุกขนาดภายในช่วงขนาดสามารถผลิตได้) |
||||||||
|
|
|
φd |
φd |
L |
R |
โอริง |
ช่องว่างการอัดรีดสูงสุด |
||
|
100 บาร์ |
200 บาร์ |
||||||||
|
8-39.9 |
φd-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
φd-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
φD-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
φD-155 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
φD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
φd-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

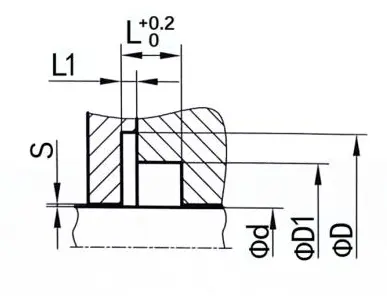

rcr117

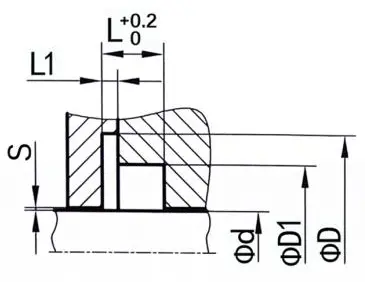

ขนาดสั่งซื้อ
φd ...... เส้นผ่านศูนย์กลางภายนอก
φd1 ...... เส้นผ่านศูนย์กลางภายนอก
φd ...... เส้นผ่านศูนย์กลางภายใน
l ...... ร่องความกว้าง
l1 ...... ความกว้างของร่อง
|
พื้นผิวเสร็จสิ้น |
r tmax (μm) |
RA (μM) |
|
การเลื่อนพื้นผิวที่จับคู่ยาง/ซีลยูรีเทน Sliding Surface Matching PTFE Seals |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
ร่องก้น ด้านร่อง |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
อัตราส่วนความยาวสนับสนุนโปรไฟล์ TP |
50%-95% |
|
|
ความอดทน |
|
|
φd |
F8 |
|
φd |
H8 |
ตัวอย่างการสั่งซื้อ
รุ่น: RCR117
ขนาดร่อง: 100x117.5x110.5x7.1x1.8
วัสดุ: ptfe4+v
ประเภทซีล: RCR117
แอปพลิเคชั่นหลัก: เหมาะสำหรับการปิดผนึกปลายเพลาการหมุนซีลประเภทนี้มักจะใช้ในอุตสาหกรรมปิโตรเลียมและเคมี
ข้อดี: แรงเสียดทานต่ำความต้านทานการกัดกร่อนความต้านทานอุณหภูมิสูงเหมาะสำหรับความเร็วสูง
วัสดุ: PTFE, สปริงสแตนเลส
|
ตัวอย่างร่อง |
ต่อไปนี้เป็นขนาดร่องมาตรฐาน (ซีลโรตารี่ทุกขนาดภายในช่วงขนาดสามารถผลิตได้) |
|||||||||
|
|
|
φd |
φd |
FD1 |
L |
L1 |
ช่องว่างการอัดรีดสูงสุด |
|||
|
20 บาร์ |
100 บาร์ |
200 บาร์ |
||||||||
|
5-19.9 |
φd+9 |
φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
φd+12.5 |
φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
φd+17.5 |
φd+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
φd+22 |
φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
