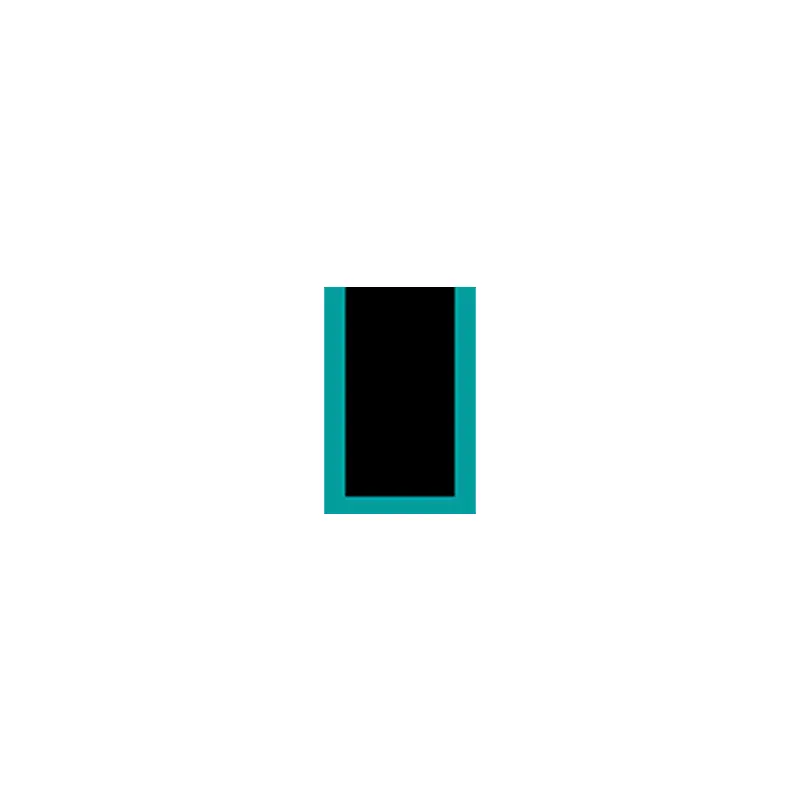

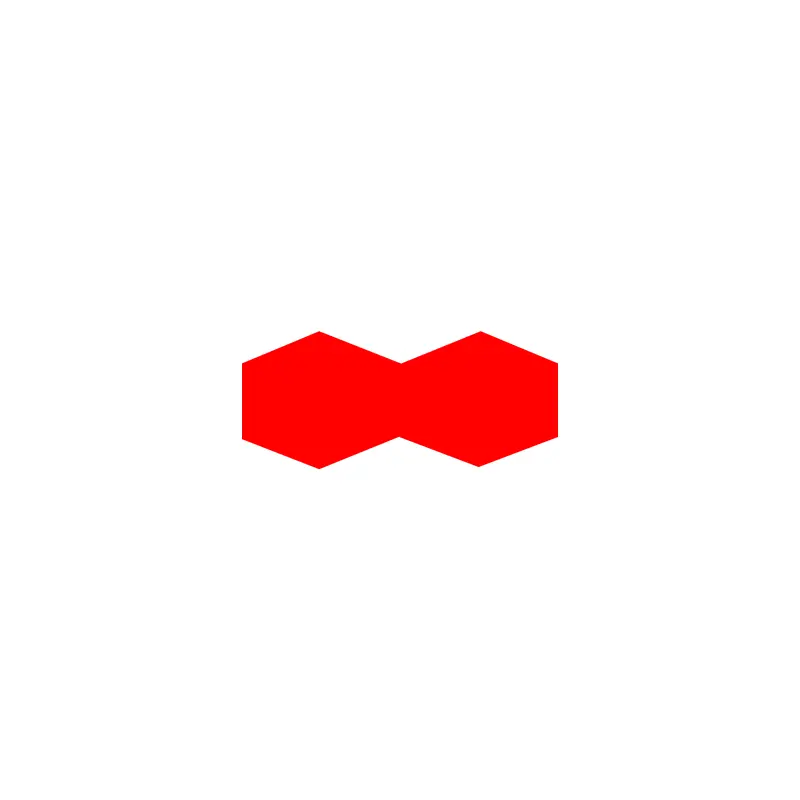

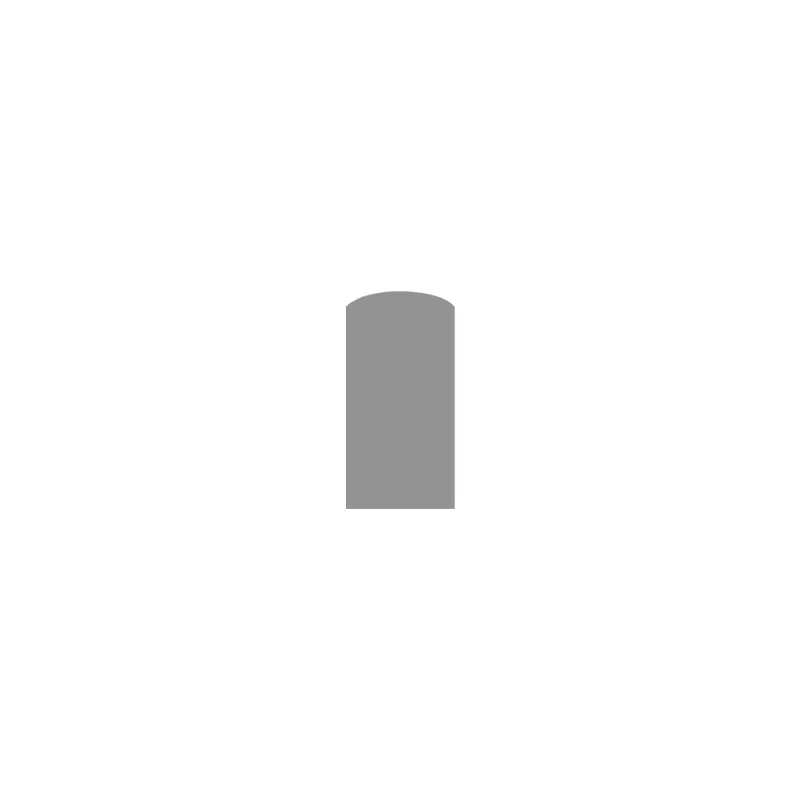

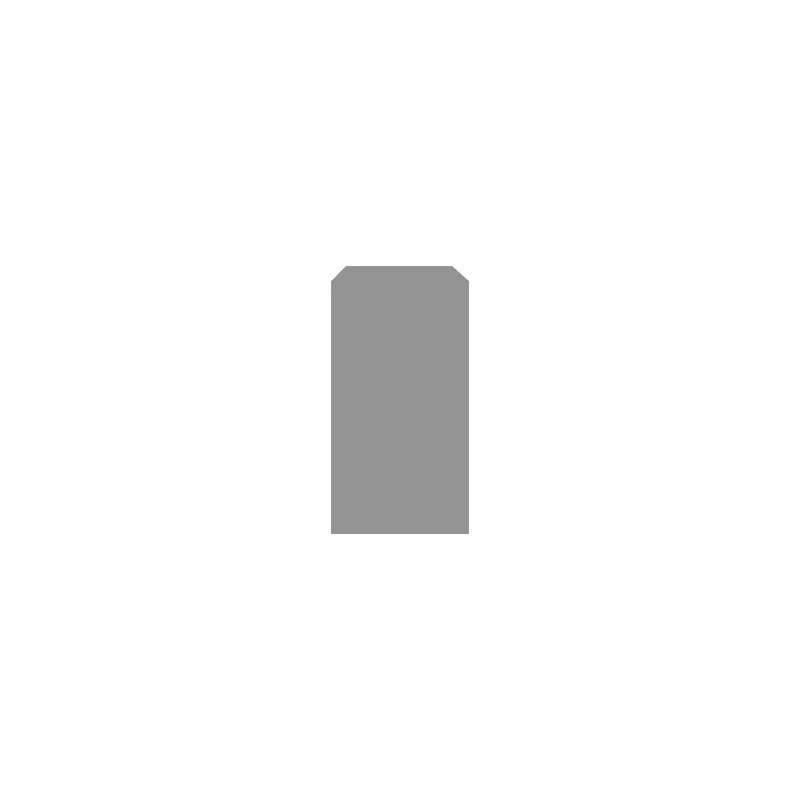

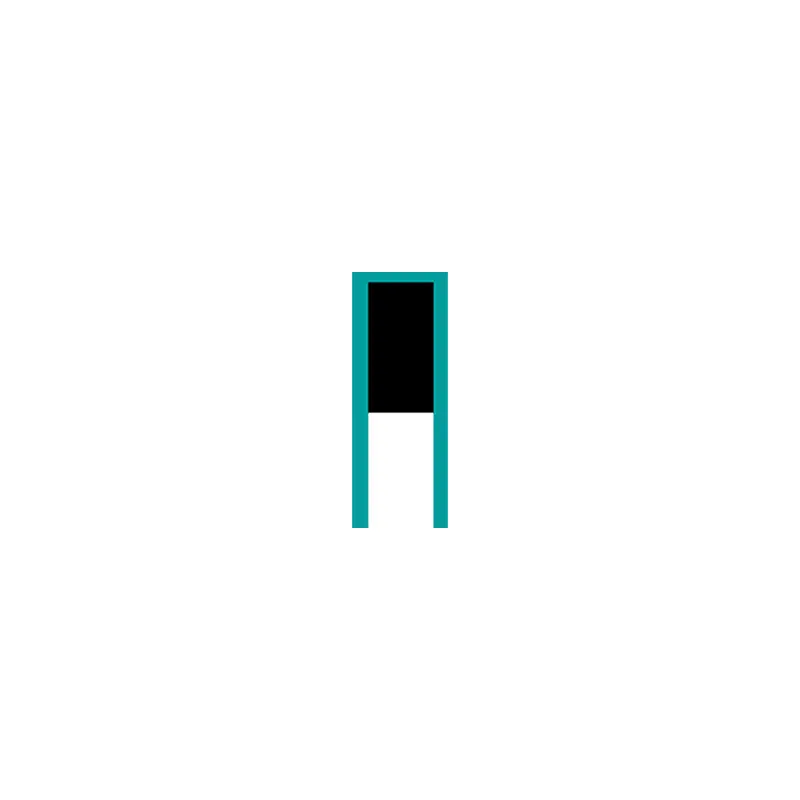

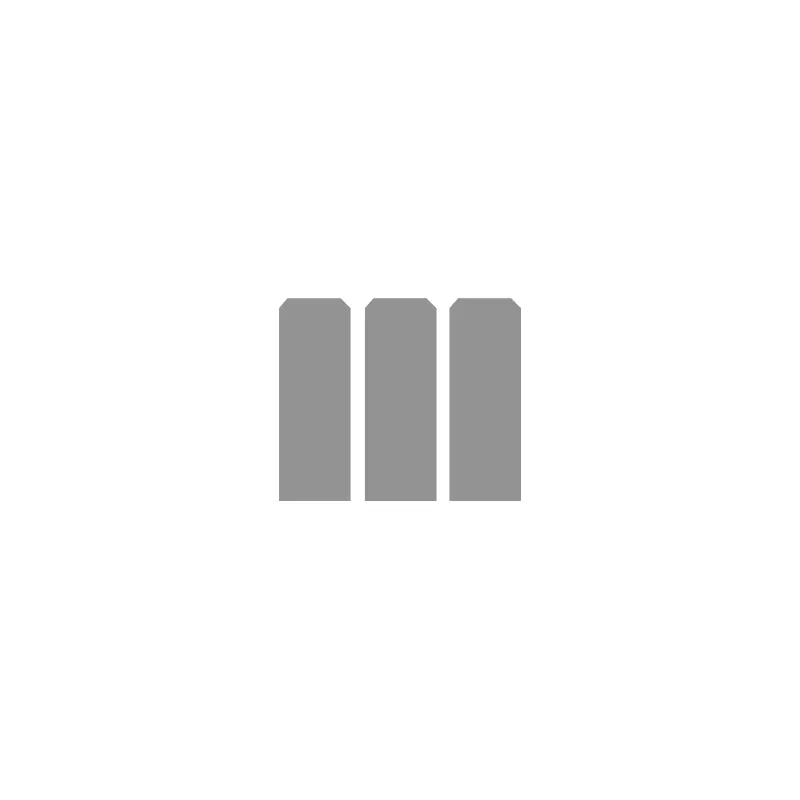

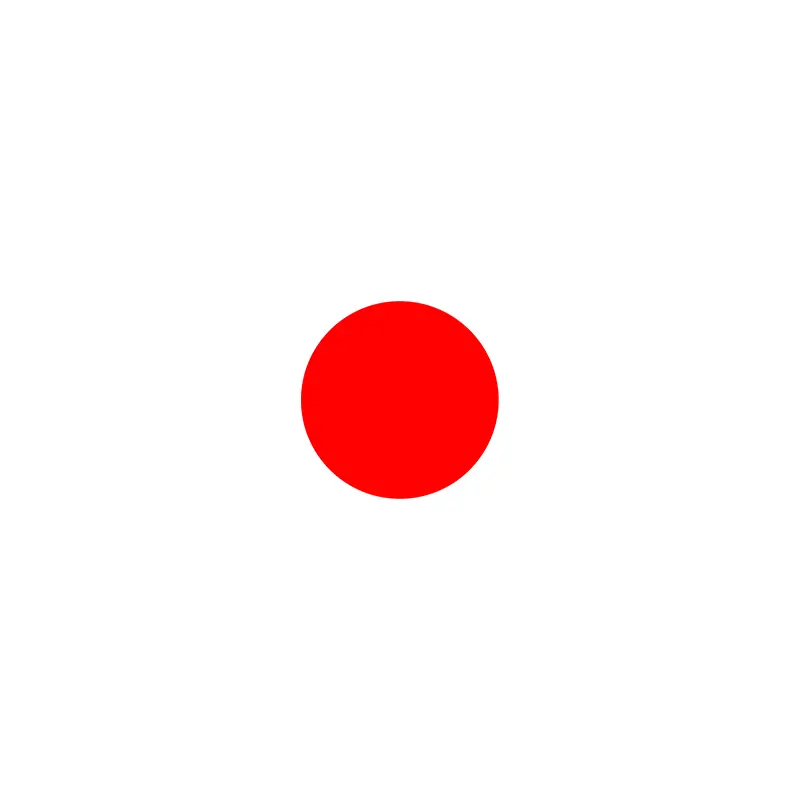

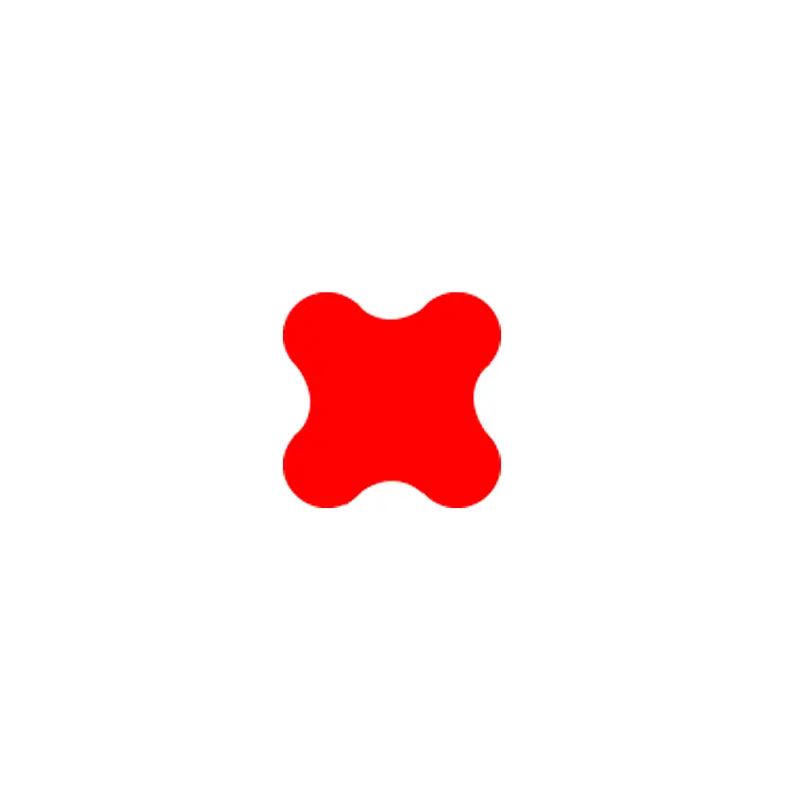

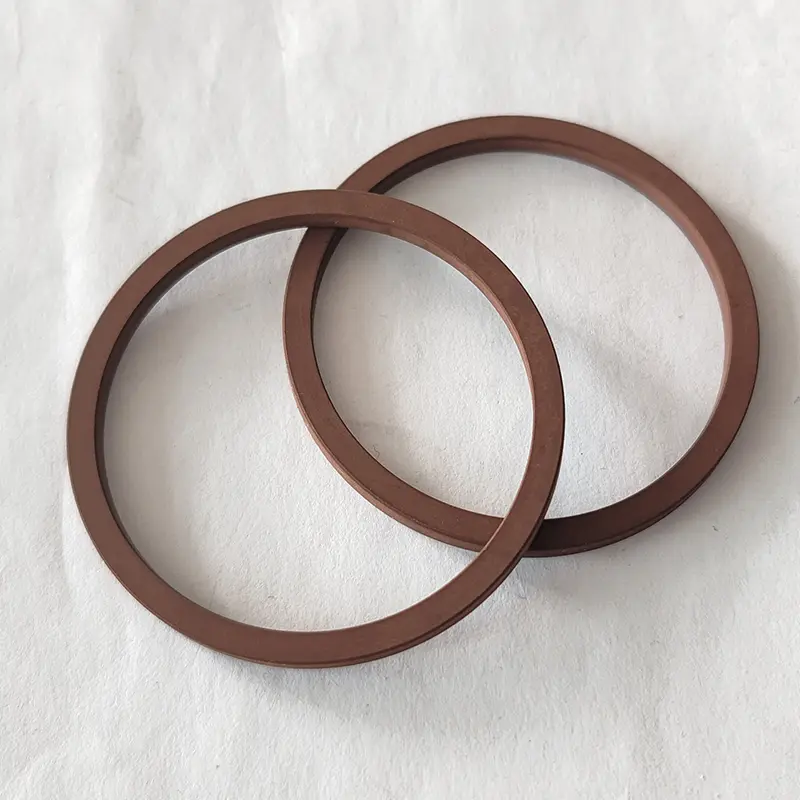

เราให้บริการโซลูชันการหมุนแบบคงที่อย่างเต็มรูปแบบครอบคลุมผลิตภัณฑ์พิเศษทั่วไปและผลิตภัณฑ์พิเศษแรงดันสูง RCFL106/102 และ RCK126 เป็นรุ่นพื้นฐานที่มีโครงสร้างที่เรียบง่ายและแอปพลิเคชันกว้าง RCS130/131 และ RCFL108 ใช้การออกแบบการติดตั้งเส้นผ่านศูนย์กลางด้านนอกของการอัดขึ้นรูปเพื่อให้แน่ใจว่าความเสถียรของการฝังร่อง RCK120/127 และผลิตภัณฑ์ซีรี่ส์อื่น ๆ ที่คล้ายกันบรรลุความน่าเชื่อถือเดียวกันผ่านการติดตั้งเส้นผ่านศูนย์กลางภายใน
ในการตอบสนองต่อความต้องการการปิดผนึกหน้าแปลน RCF110 และ RCR118 สามารถรับแรงดันในทั้งสองทิศทางและทิศทางความดันจะต้องระบุเมื่อสั่งซื้อ สายผลิตภัณฑ์ครอบคลุมสภาพการทำงานที่มีแรงดันต่ำถึงแรงดันต่ำและวัสดุที่ทนต่อการสึกหรอและทนต่อการกัดกร่อนและใช้กันอย่างแพร่หลายในระบบไฮดรอลิกการเชื่อมต่อท่อและการปิดผนึกอุปกรณ์อุตสาหกรรม
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
แอปพลิเคชัน: วัตถุประสงค์ทั่วไป, ซีล ID, OD Seal, Axial Seal
ข้อกำหนดและร่องโอริง
ขนาดสั่งซื้อ
φd1 ...... เส้นผ่านศูนย์กลางภายใน
φd2 ...... เส้นผ่านศูนย์กลางส่วน
ตัวอย่างการสั่งซื้อ
รุ่น: RCFL106
เส้นผ่านศูนย์กลางส่วนชั้นในเส้นผ่านศูนย์กลาง: 14x1.8
วัสดุ: NBR
แอปพลิเคชัน
ความดันจากภายใน: โอริงถูกบีบอัดจากเส้นผ่านศูนย์กลางภายนอก
ความดันจากภายนอก: โอริงถูกบีบอัดจากเส้นผ่านศูนย์กลางภายใน

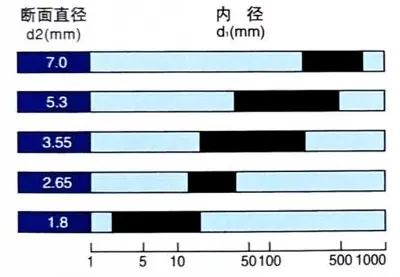

โอริงมีความคลาดเคลื่อนการผลิตที่แม่นยำ ความคลาดเคลื่อนที่อนุญาตได้รับมาตรฐานตาม DIN3771 และ ISO3601/1 (เส้นผ่านศูนย์กลางหน้าตัดสูงถึง 7 มม. เส้นผ่านศูนย์กลางด้านในสูงถึง 670 มม.) ความคลาดเคลื่อนที่สอดคล้องกันจะแสดงในตารางต่อไปนี้
| ความอดทนส่วน | ||||||||
| ส่วน | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| ความอดทน | ± 0.08 | ± 0.09 | ± 0.10 | ± 0.13 | ± 0.15 | ± 0.18 | ± 0.21 | ± 0.25 |
| ความทนทานต่อเส้นผ่านศูนย์กลางภายใน | ||||||||||
| เส้นผ่าศูนย์กลางด้านใน | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| ความอดทน | ± 0.13 | ± 0.16 | ± 0.19 | ± 0.95 | ± 0.86 | ± 0.78 | ± 0.74 | ± 0.67 | ± 0.60 | ± 0.65 |
| เปอร์เซ็นต์เส้นผ่านศูนย์กลางภายในที่สอดคล้องกัน % | ||||||||||

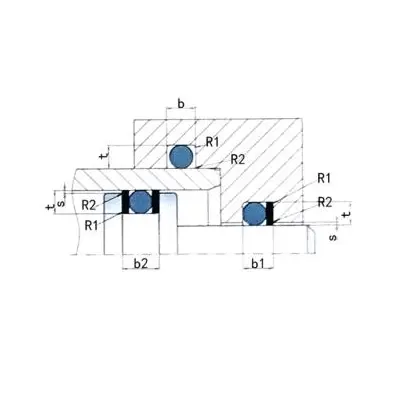

ขนาดร่อง
 |
||||||||||
| ส่วน D2 | ร่องลึก | ร่องความกว้างหน่วย: มม. (+0.20) | รัศมี R1 มม. | |||||||
| มม. | คงที่ | ไดนามิก (ไฮดรอลิก) | ไดนามิก (นิวเมติก) | ข ไม่มีแหวนเก็บรักษา | B1 1 แหวนเก็บรักษา | B2 2 แหวนเก็บรักษา | ||||
| 1.00 | 0.65 | ± 0.05 | 0.75 | ± 0.02 | 0.80 | ± 0.02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | ± 0.07 | 3.05 | ± 0.05 | 3.20 | ± 0.05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
