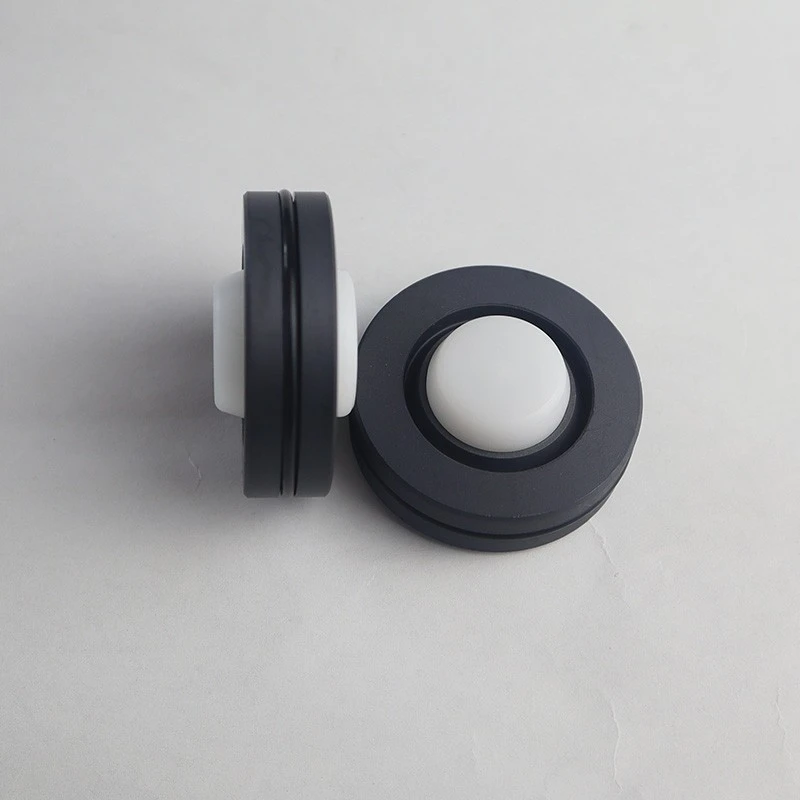

ซีรี่ส์โรตารี่แรงดันสูงของเราครอบคลุมความหลากหลายของผลิตภัณฑ์ประสิทธิภาพสูงรวมถึง RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS และ RC2057 ซึ่งออกแบบมา

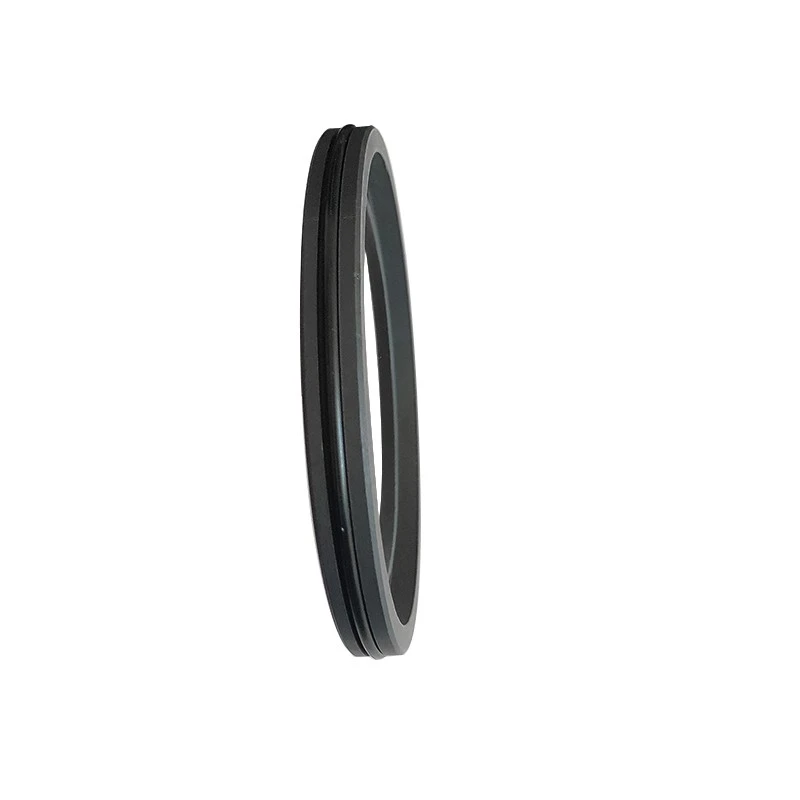

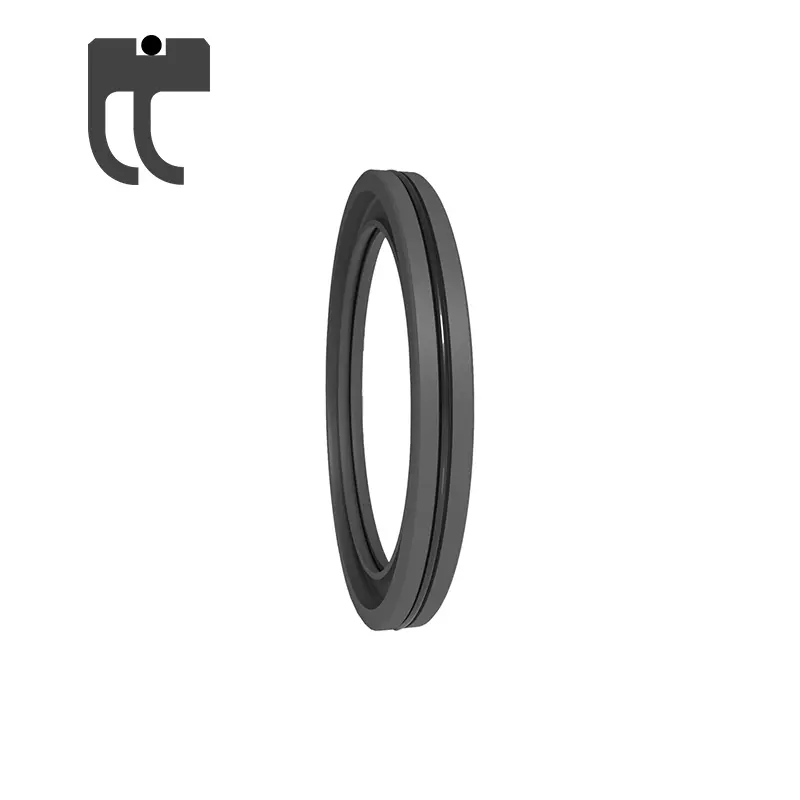

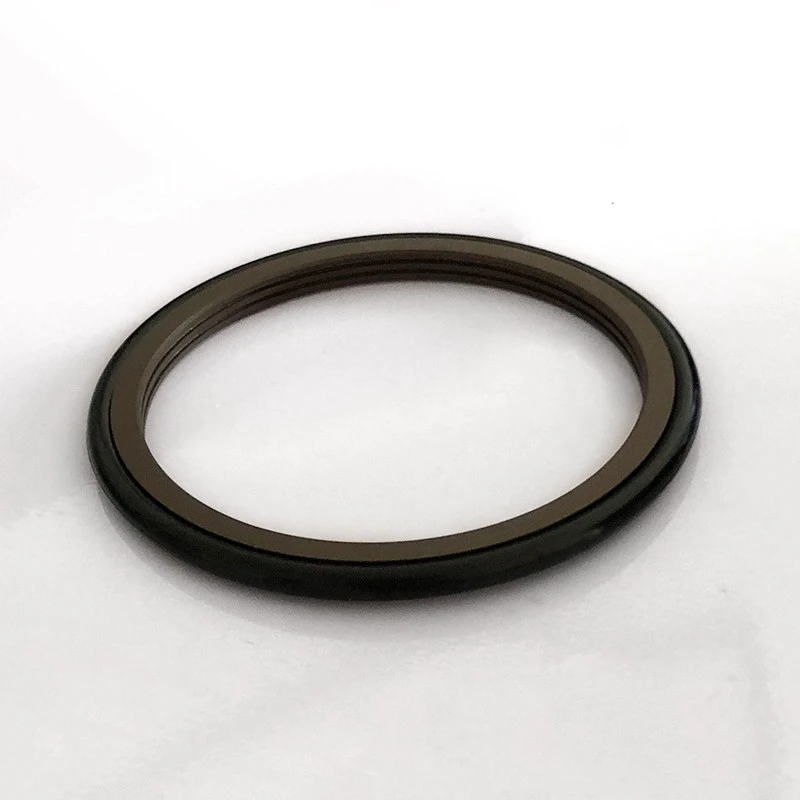

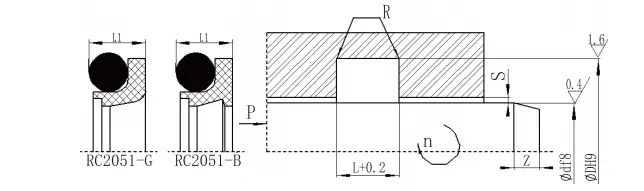

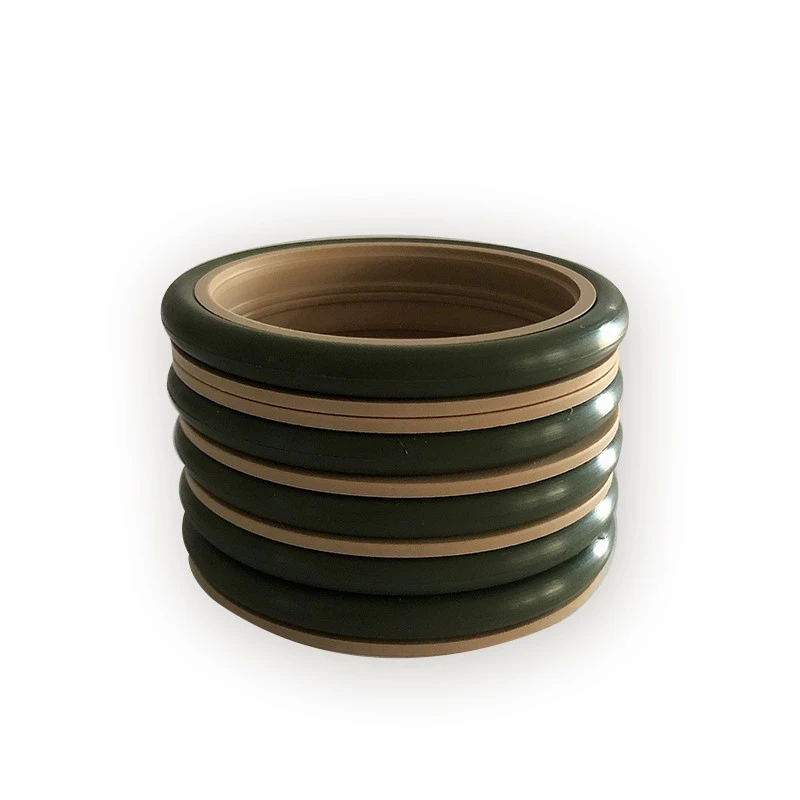

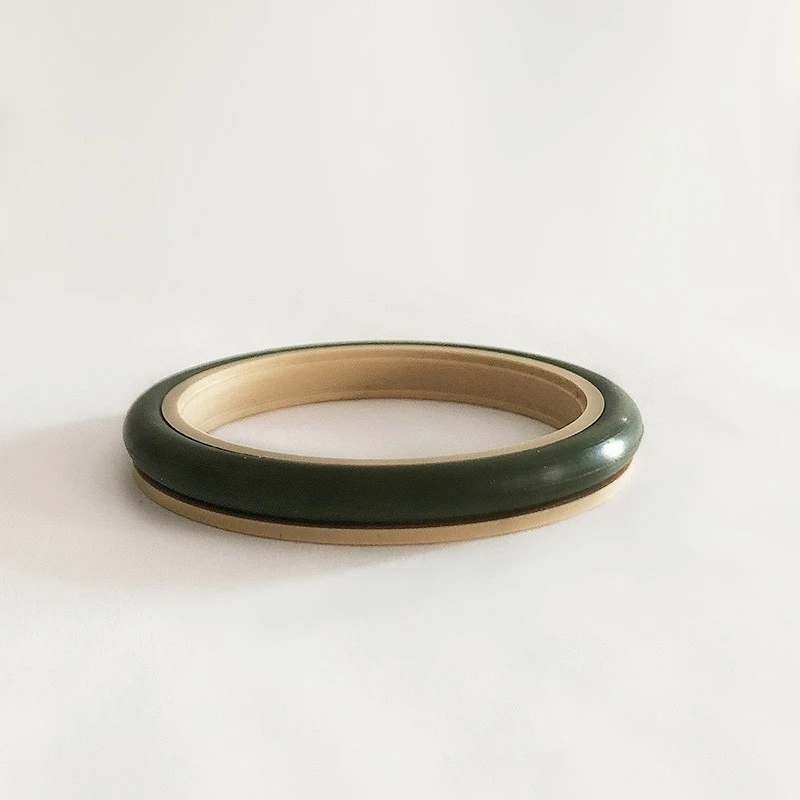

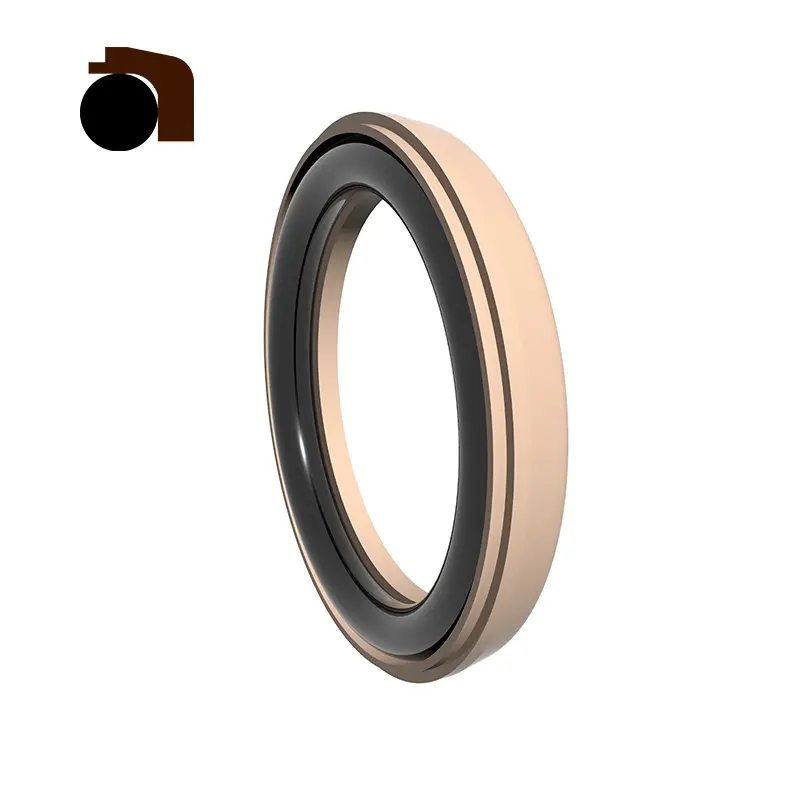

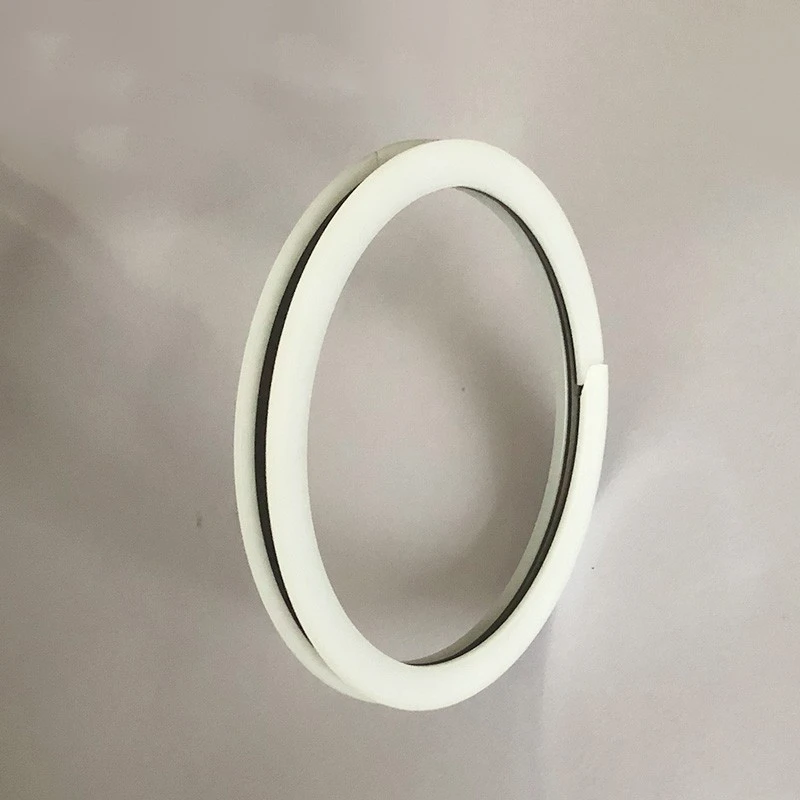

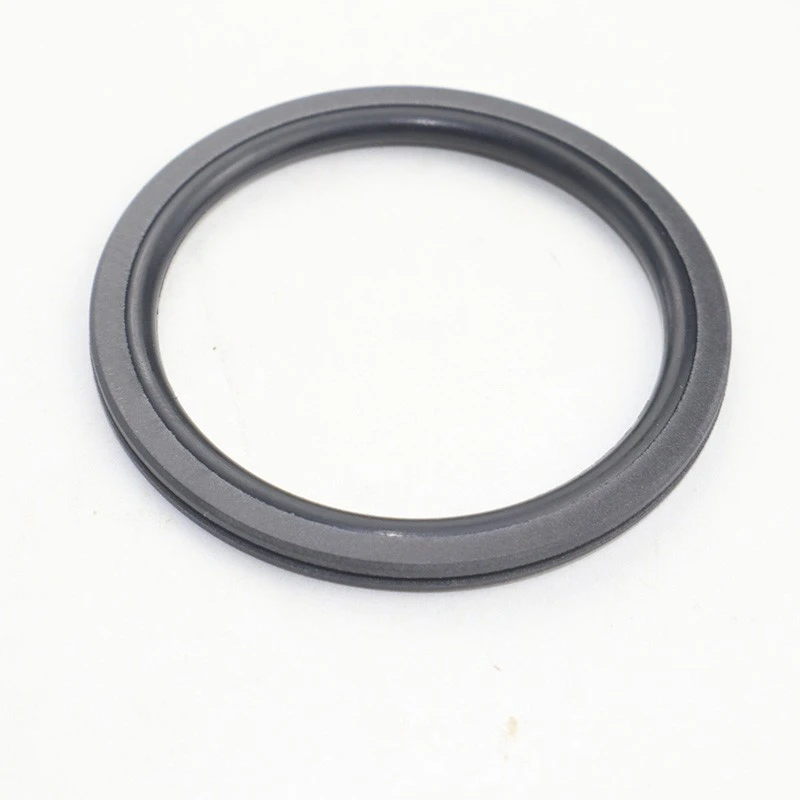

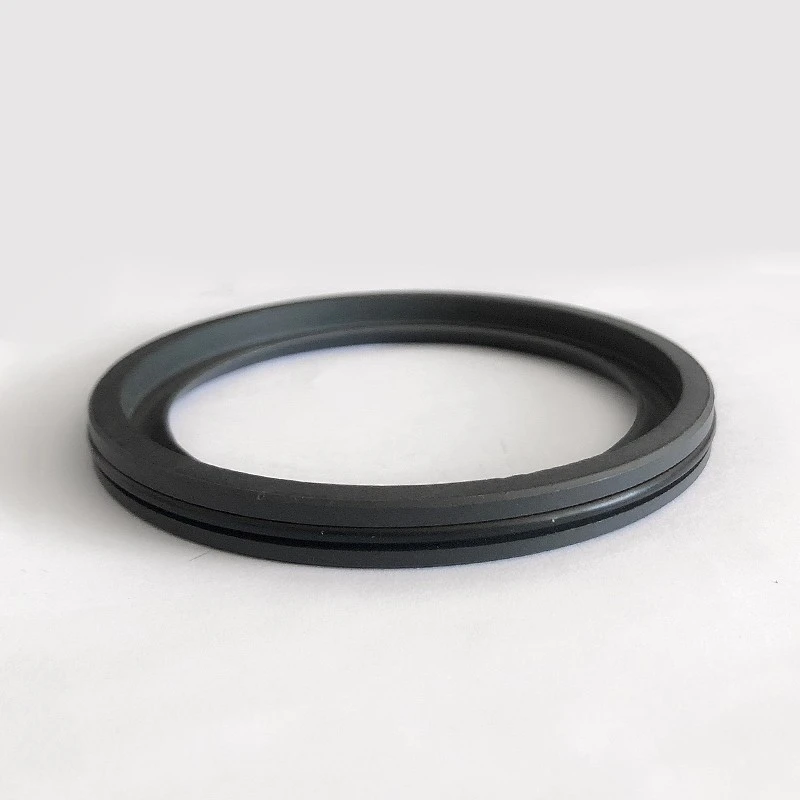

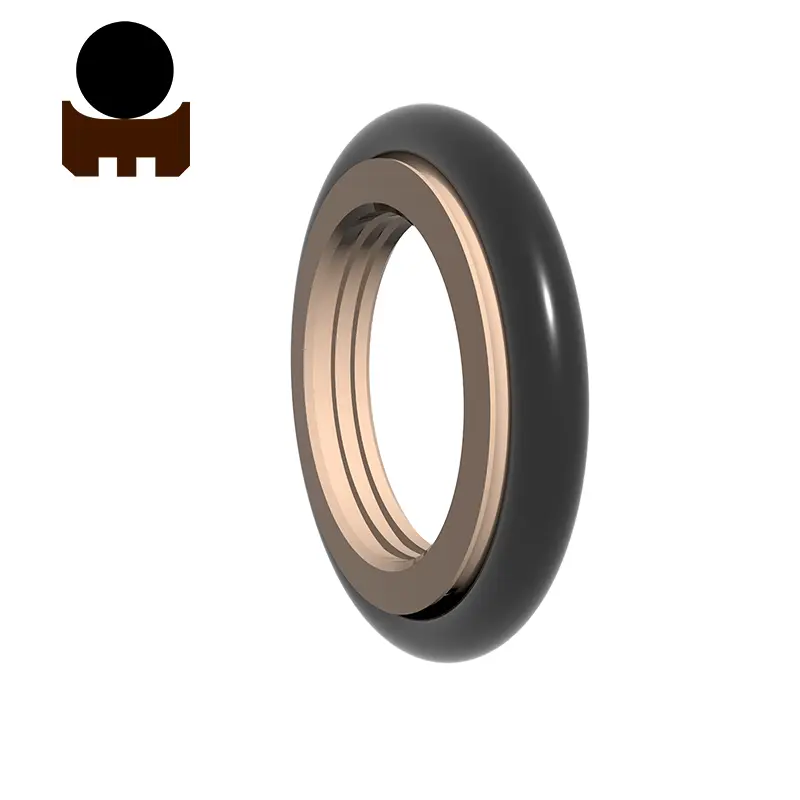

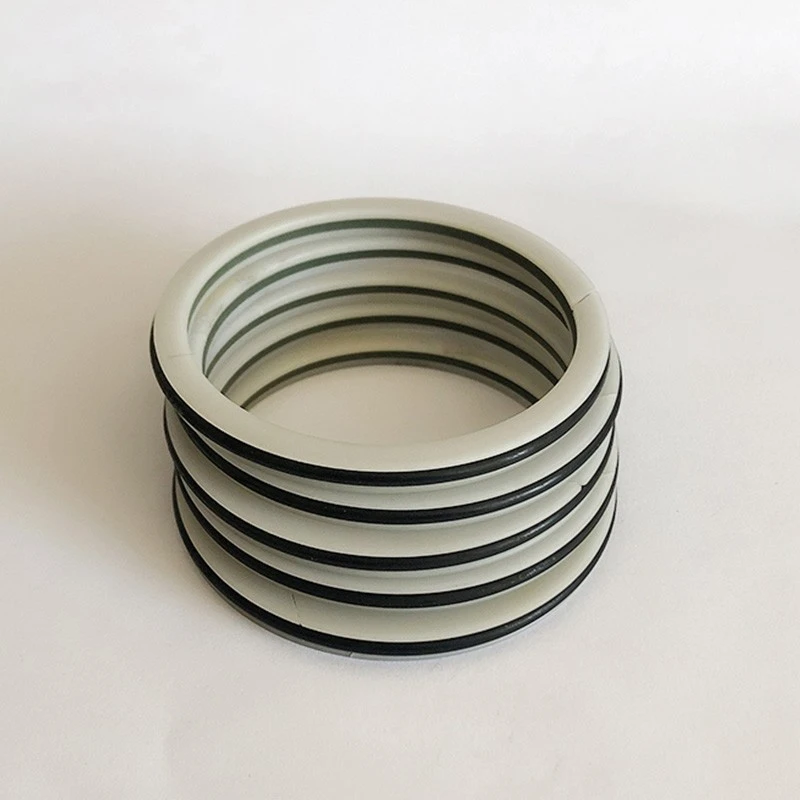

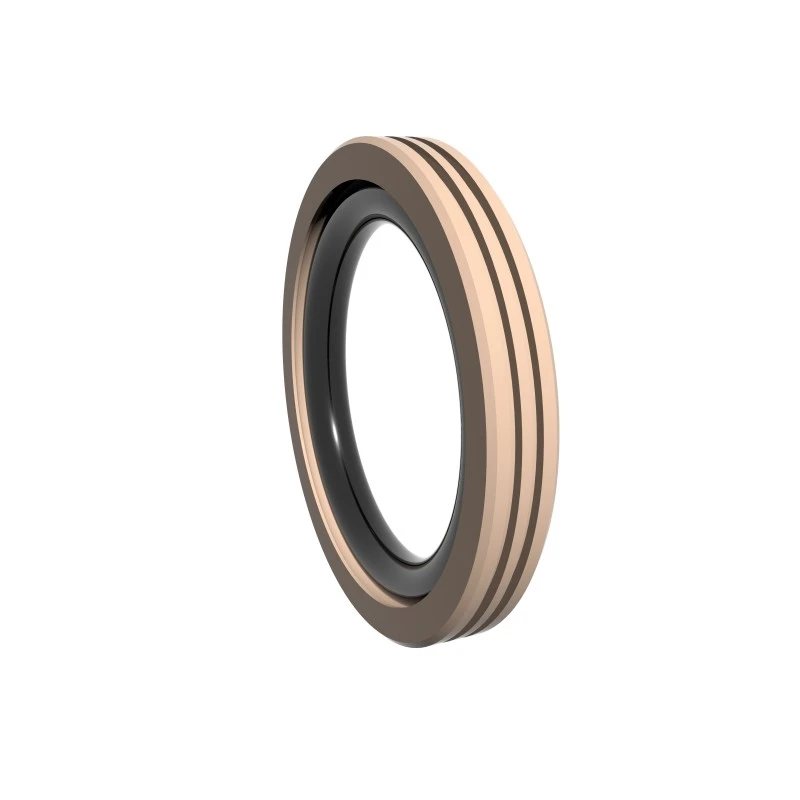

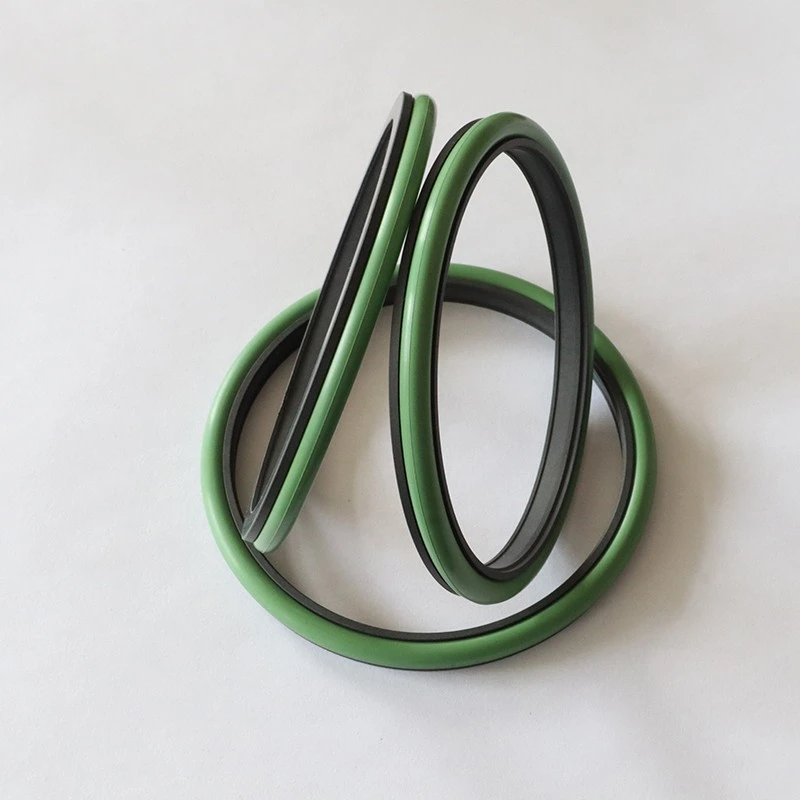

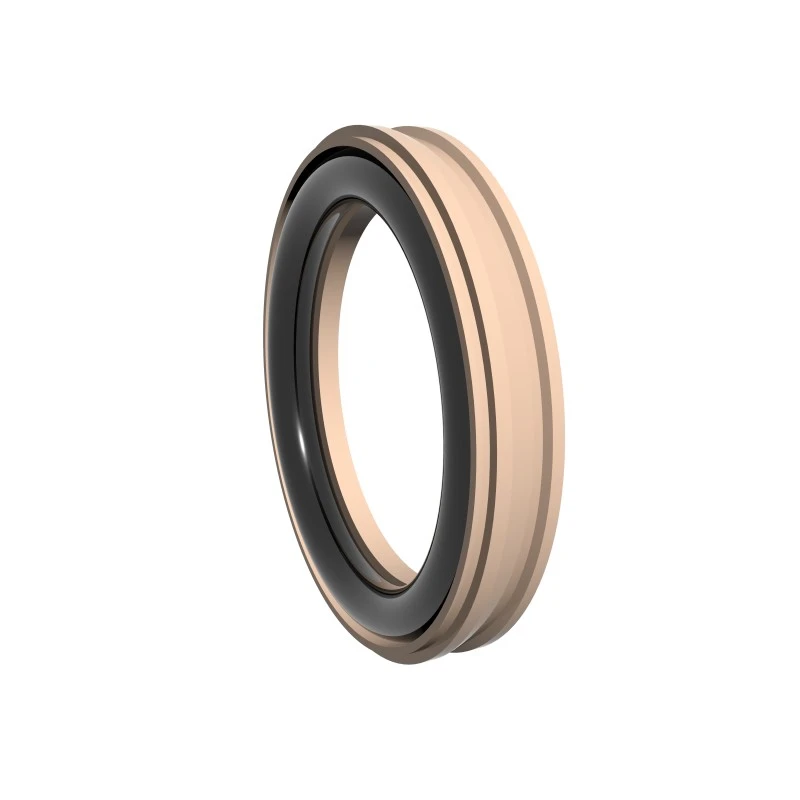

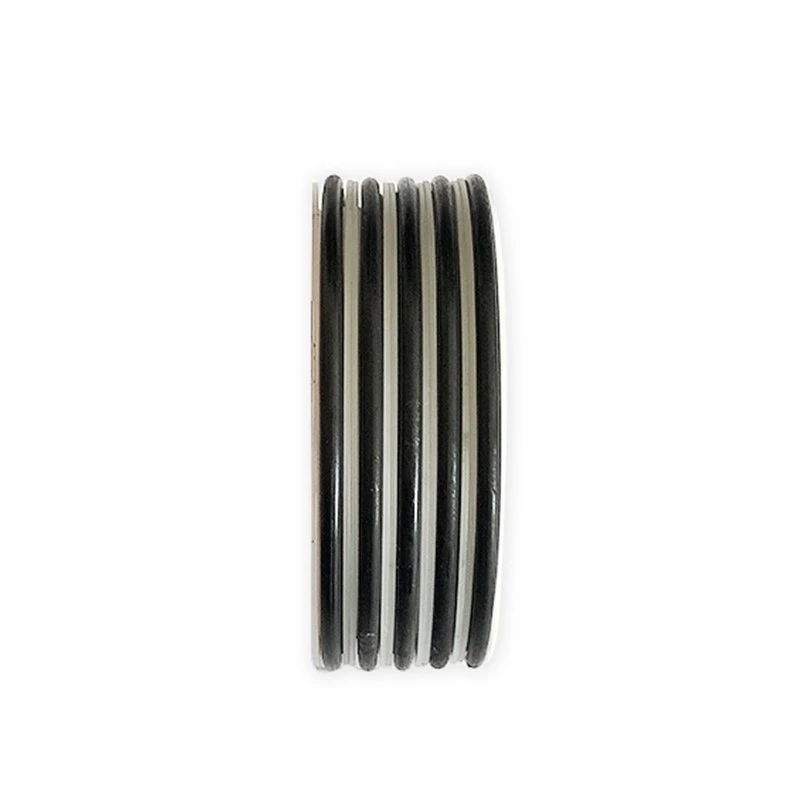

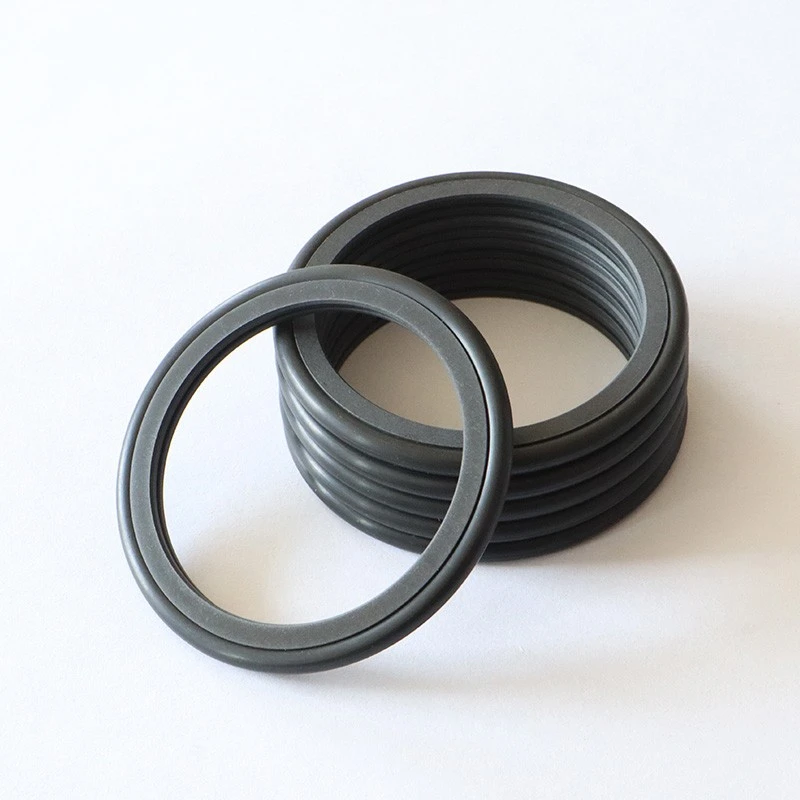

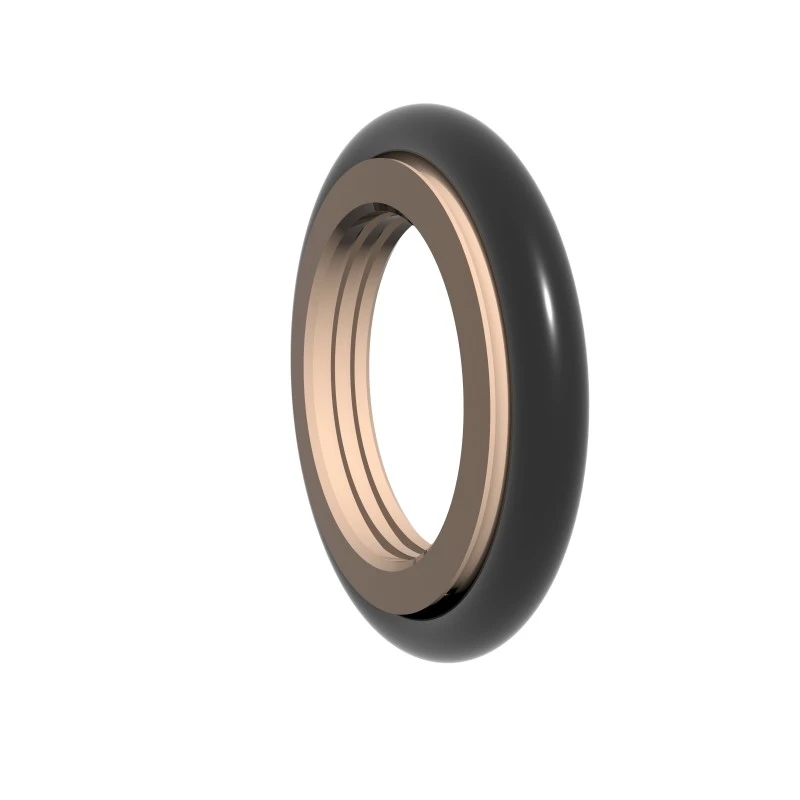

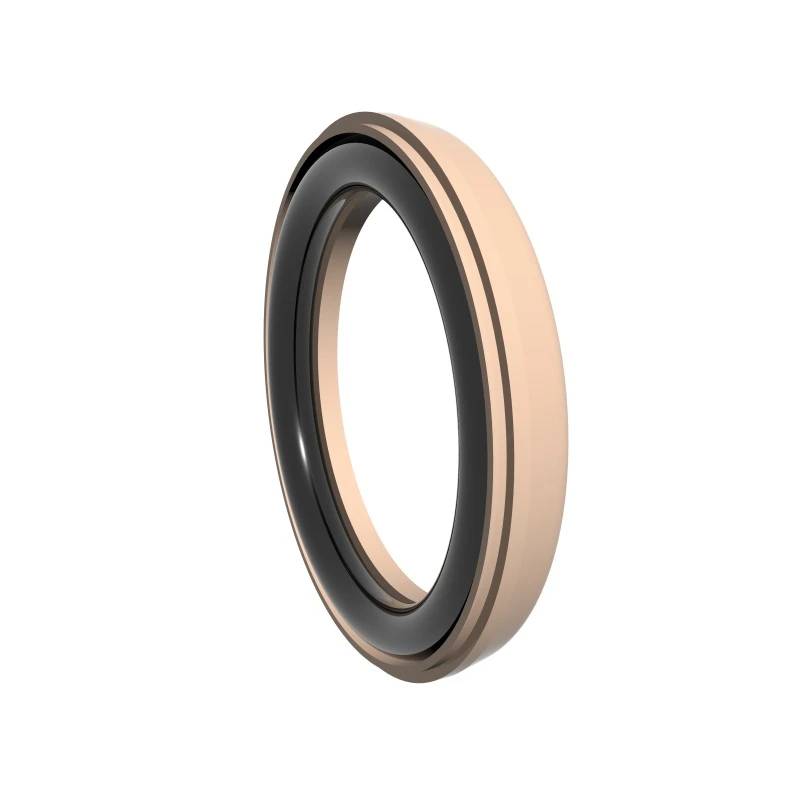

ซีรี่ส์ RC2051 ใช้การผสมผสานระหว่างวงแหวนซีล PTFE ที่เต็มไปด้วย PTFE และโอริงสำหรับการปิดผนึกทางเดียว มันมีแรงเสียดทานต่ำและมีลักษณะการปิดผนึกสูงและแบ่งออกเป็นประเภทมาตรฐาน (RC2051-B) และประเภทความเร็วสูง (RC2051-G)

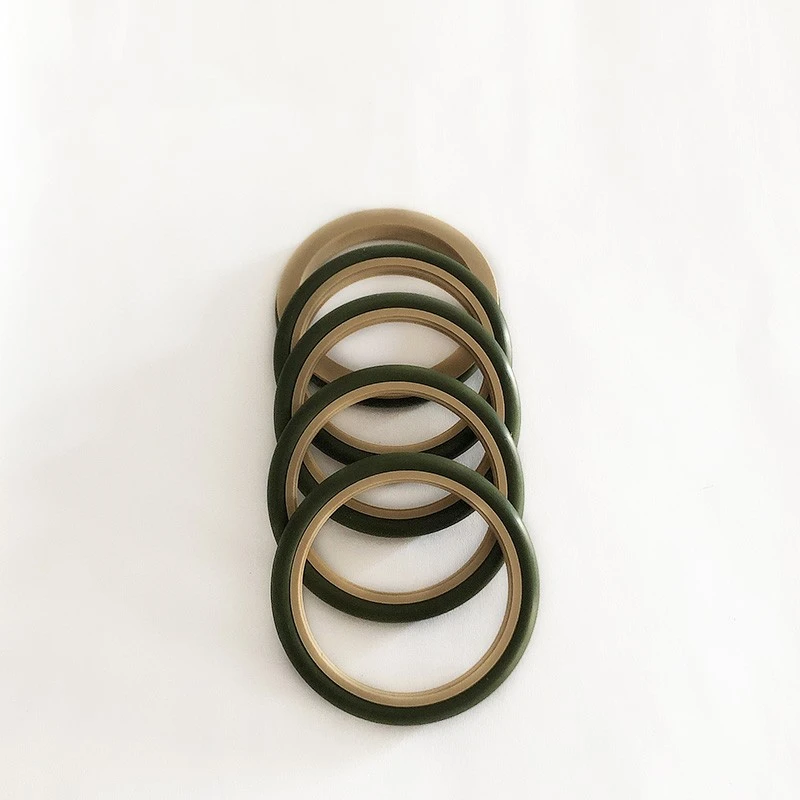

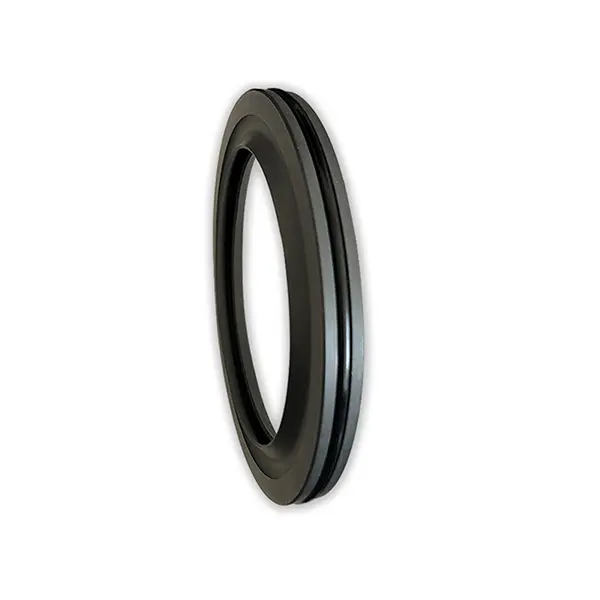

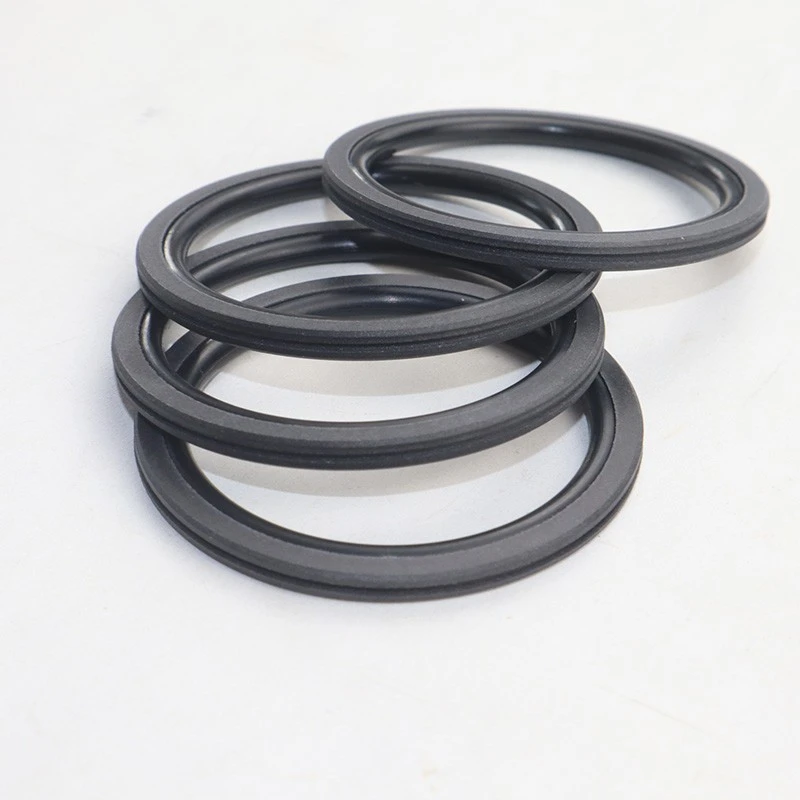

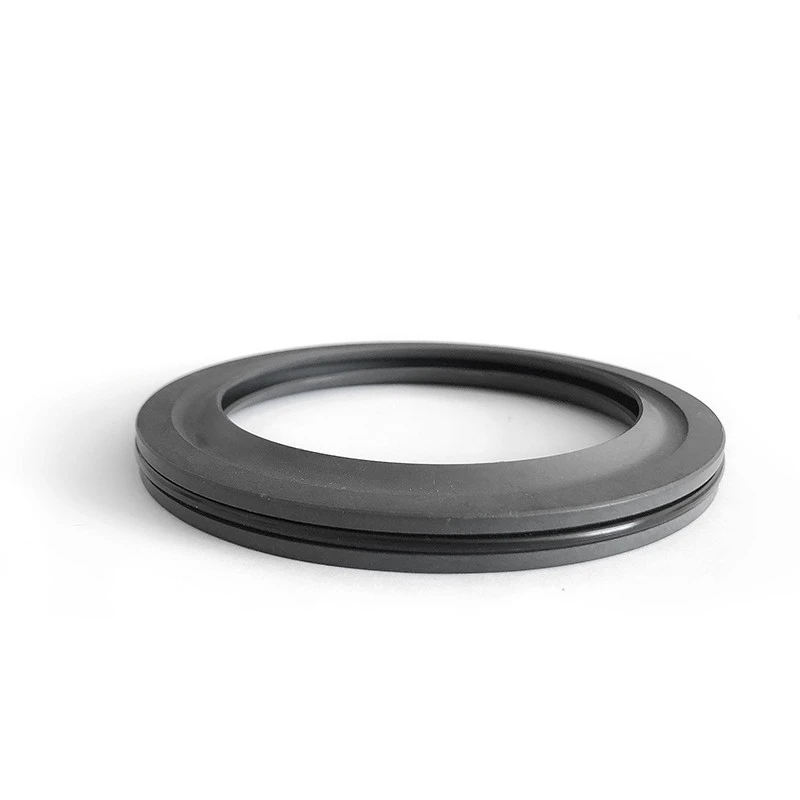

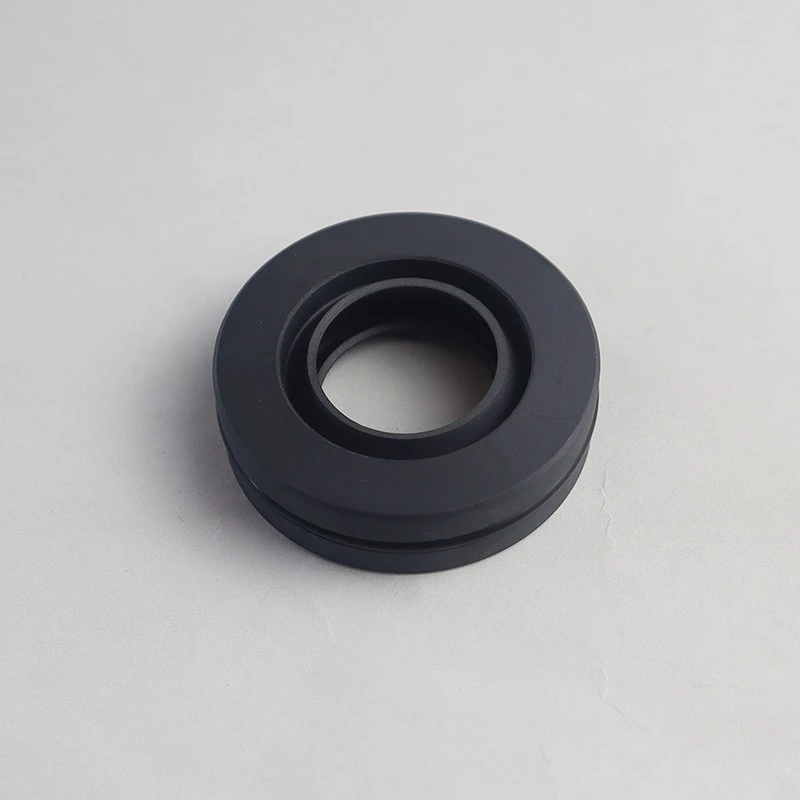

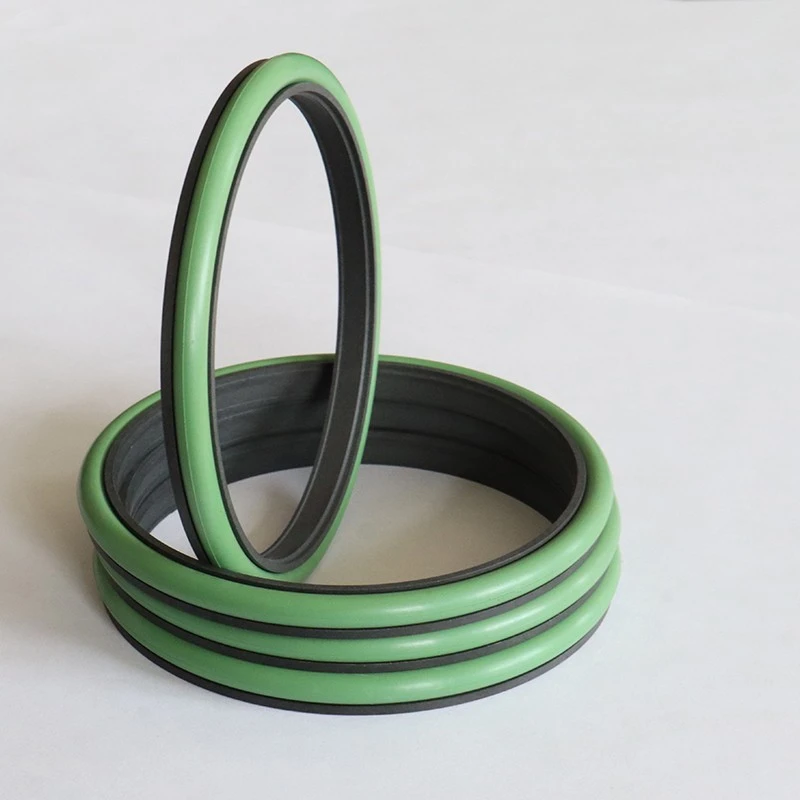

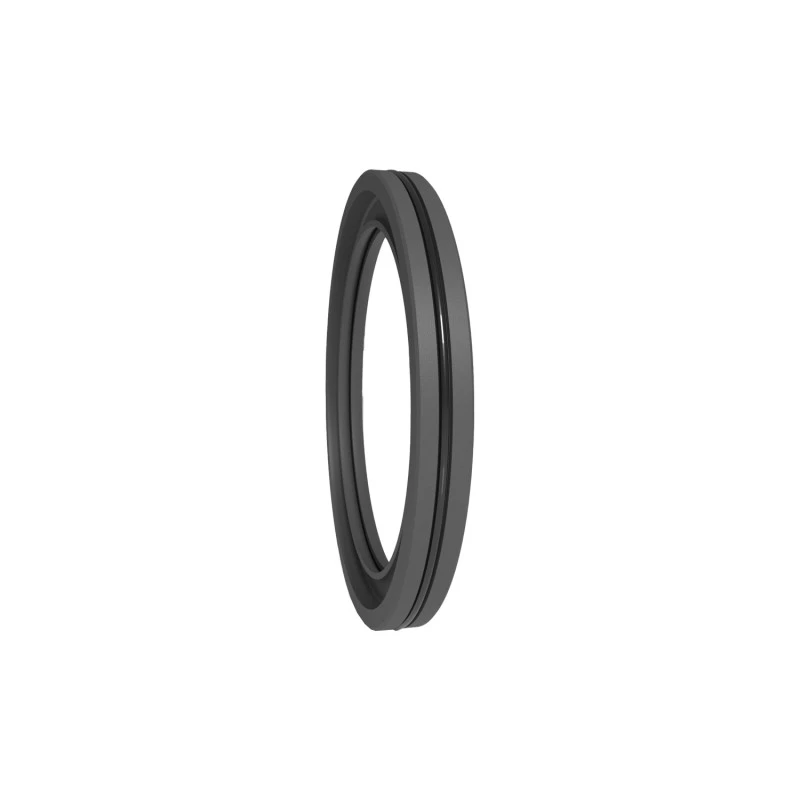

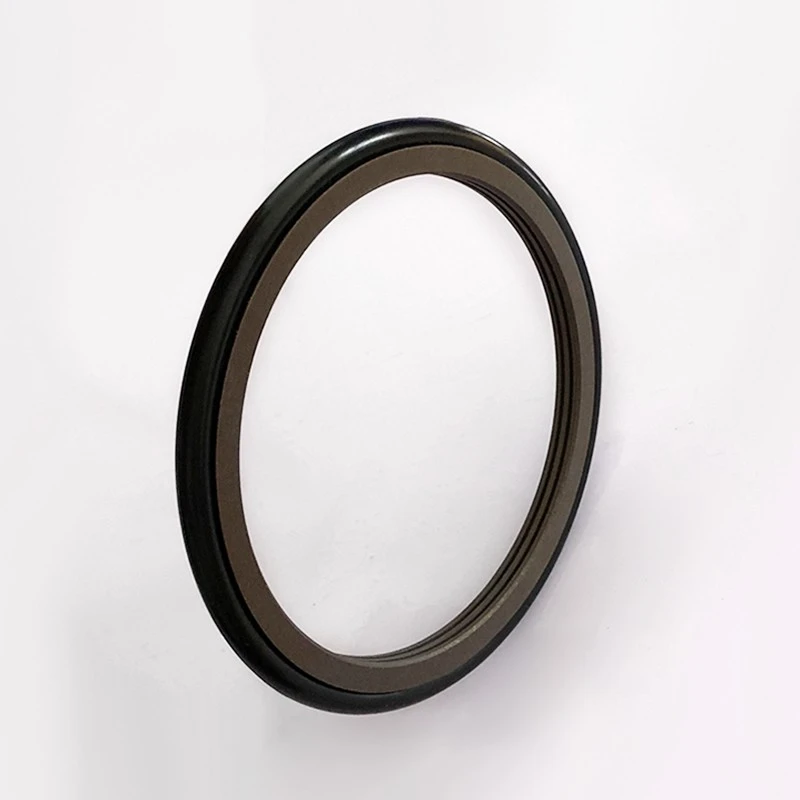

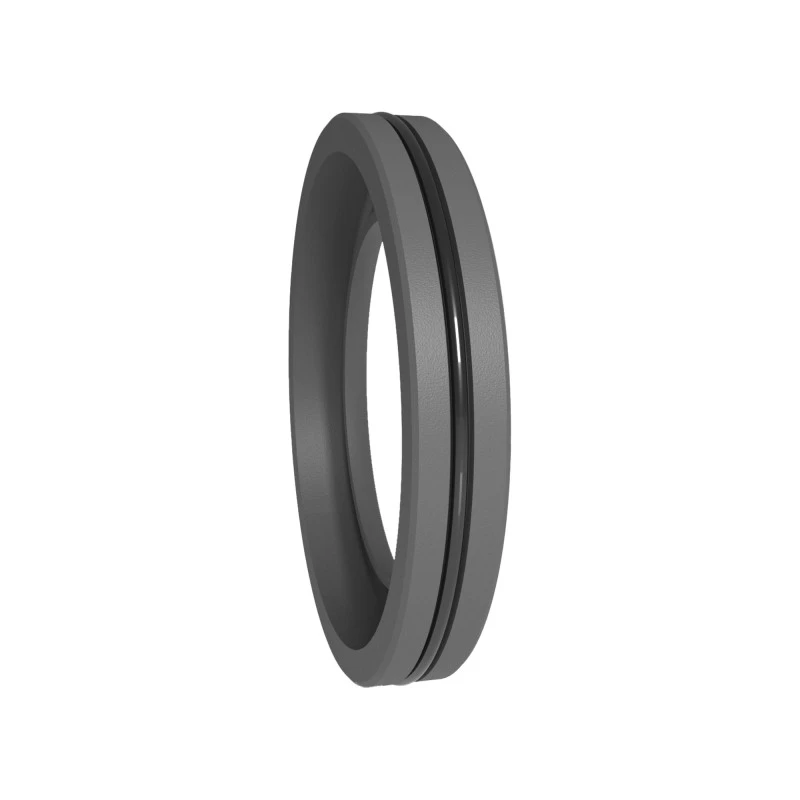

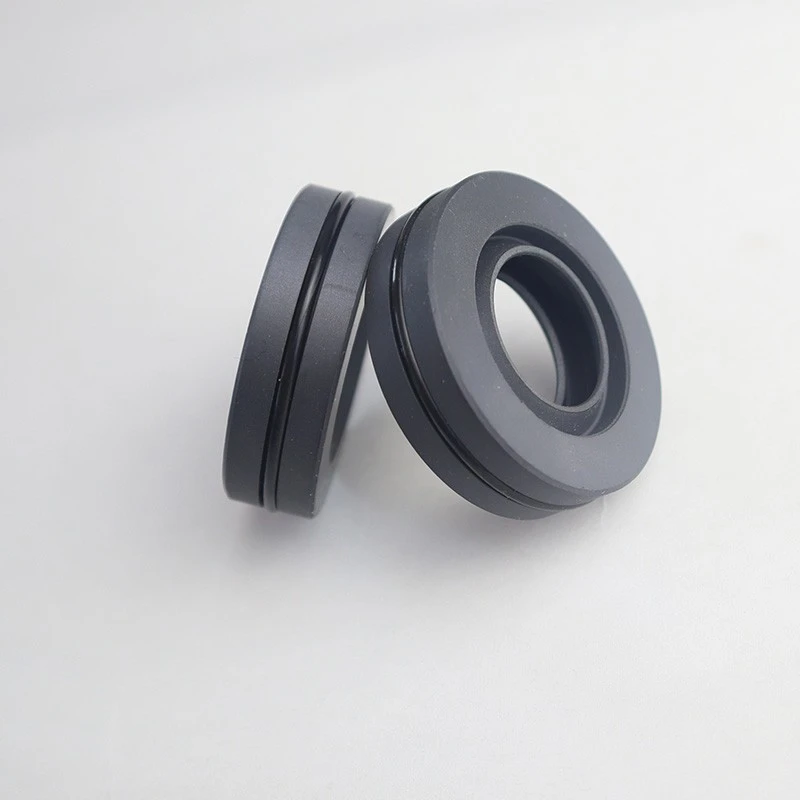

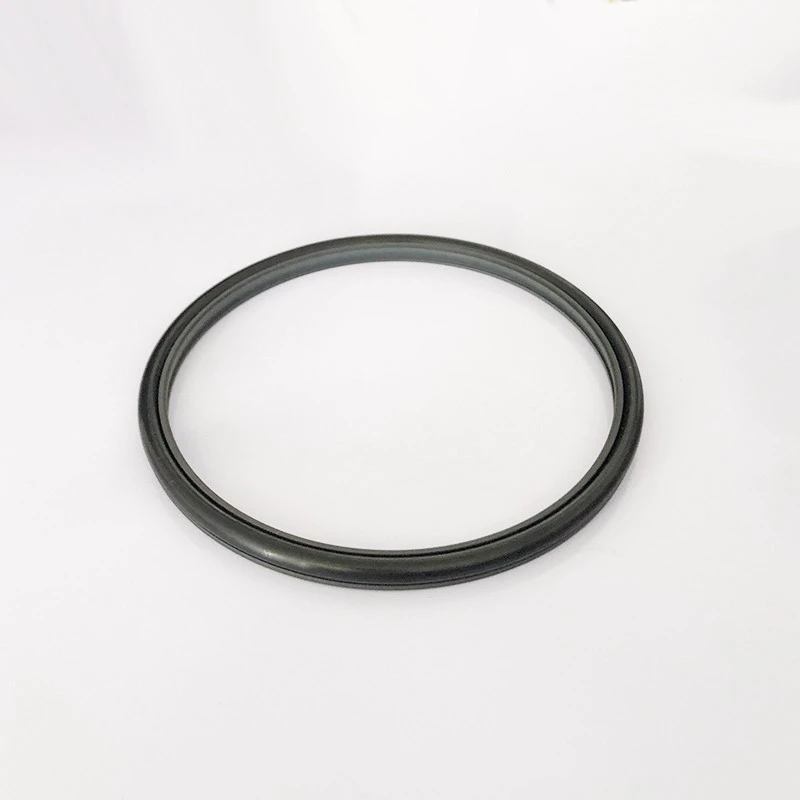

ซีรีย์ RC2052 และ RC2054 ติดตั้งวงแหวนซีลสแควร์พร้อมร่องเก็บน้ำมันซึ่งเหมาะสำหรับการปิดผนึกแบบสองทิศทางแบบไฮดรอลิก โครงสร้างมีขนาดกะทัดรัดและรองรับสภาพแวดล้อมของแรงดันน้ำ

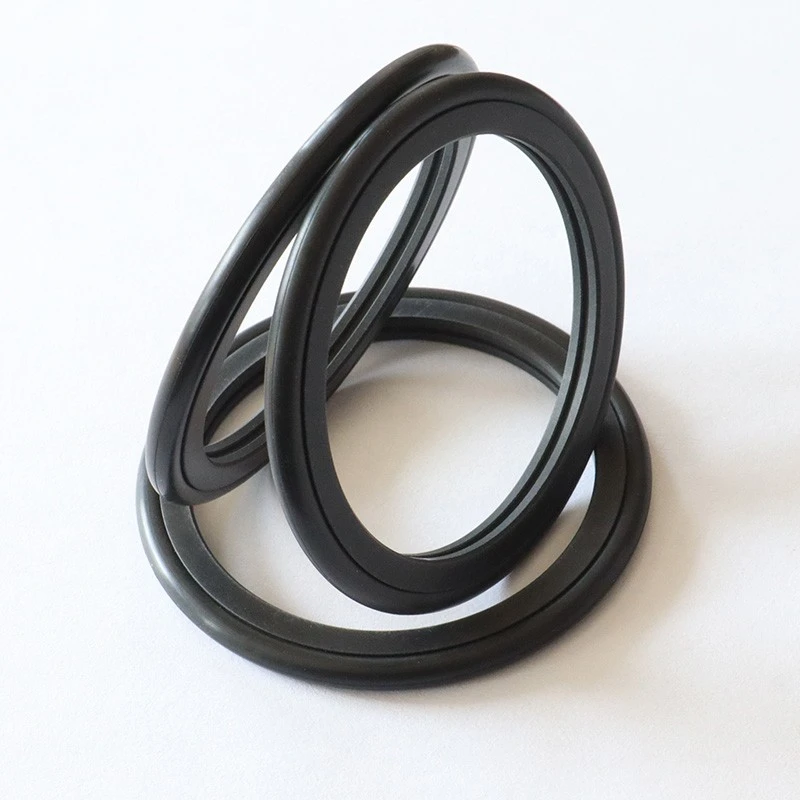

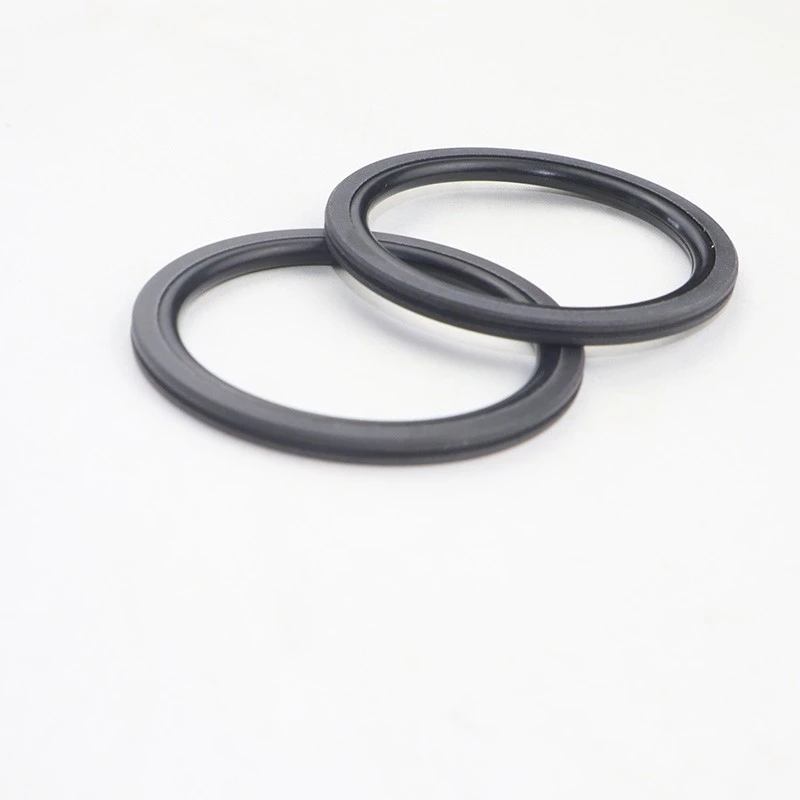

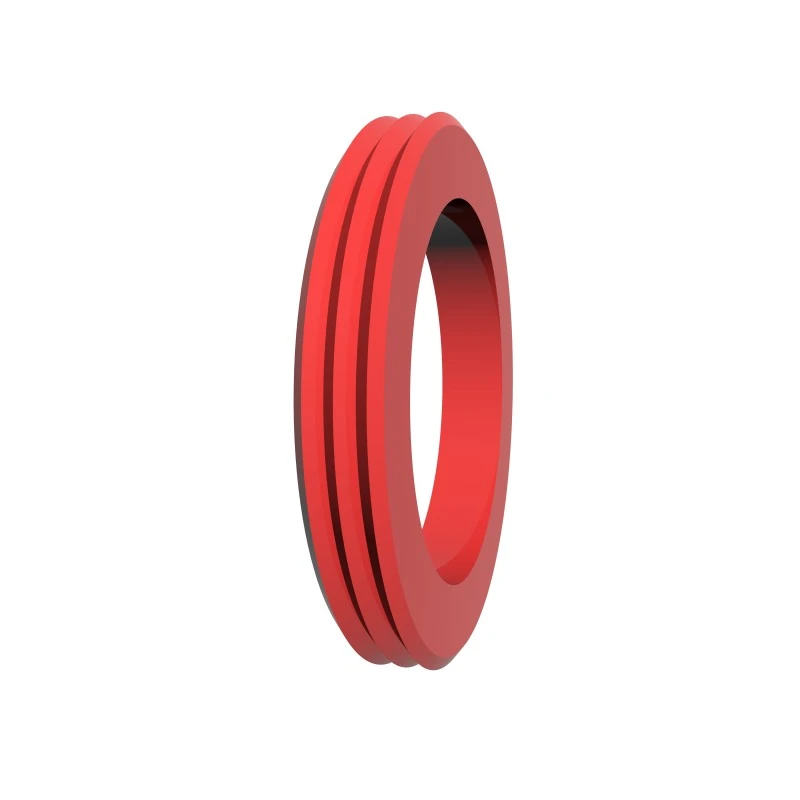

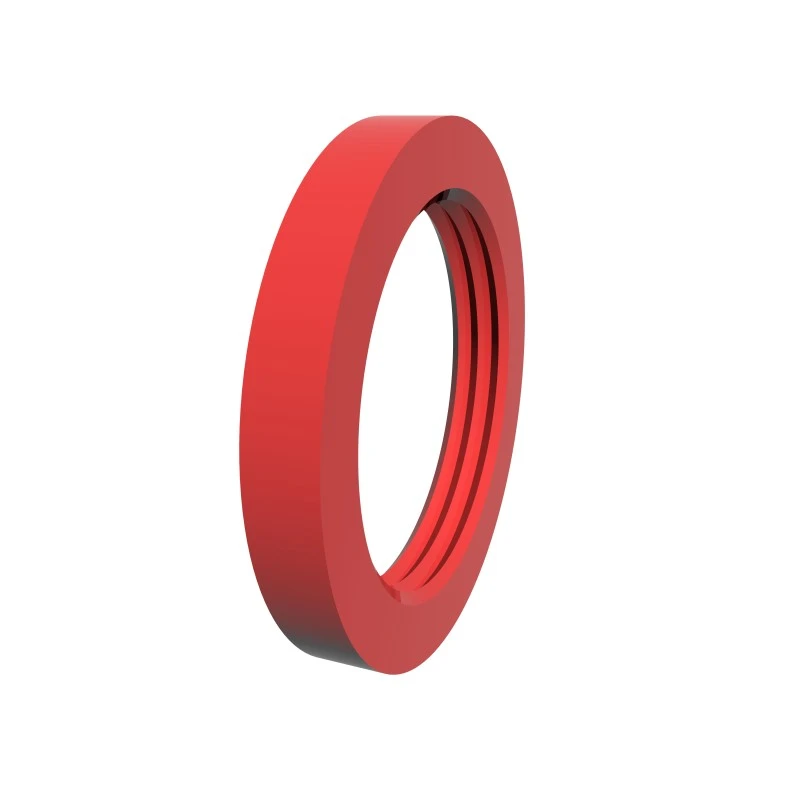

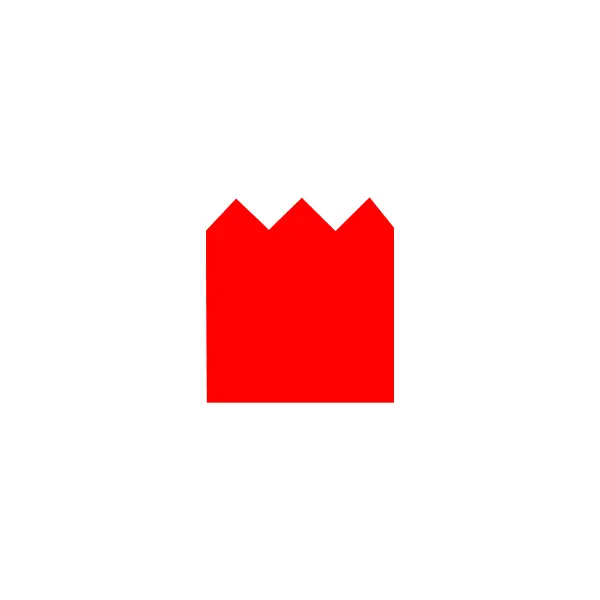

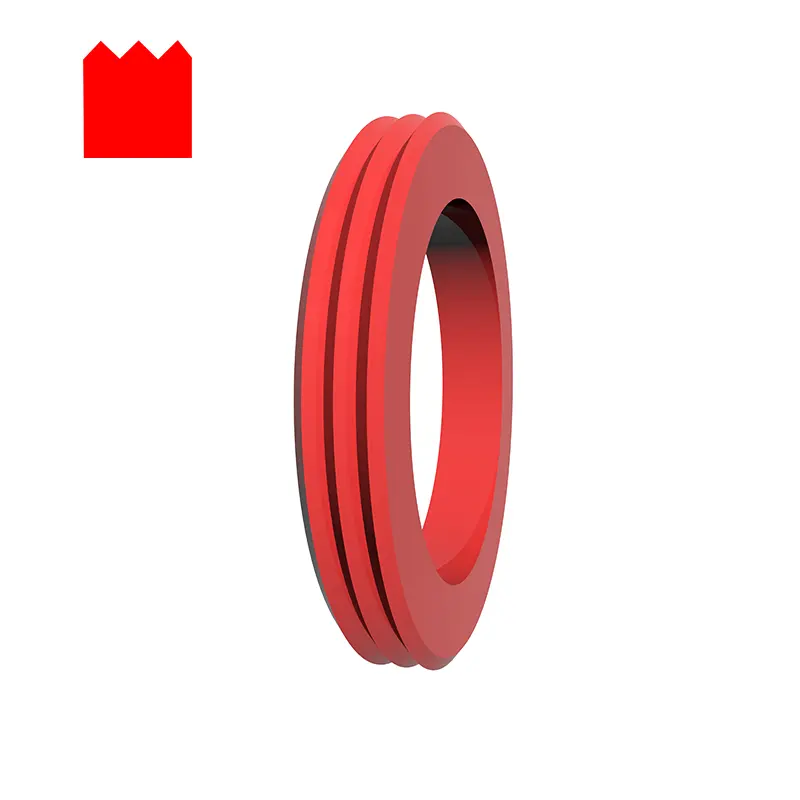

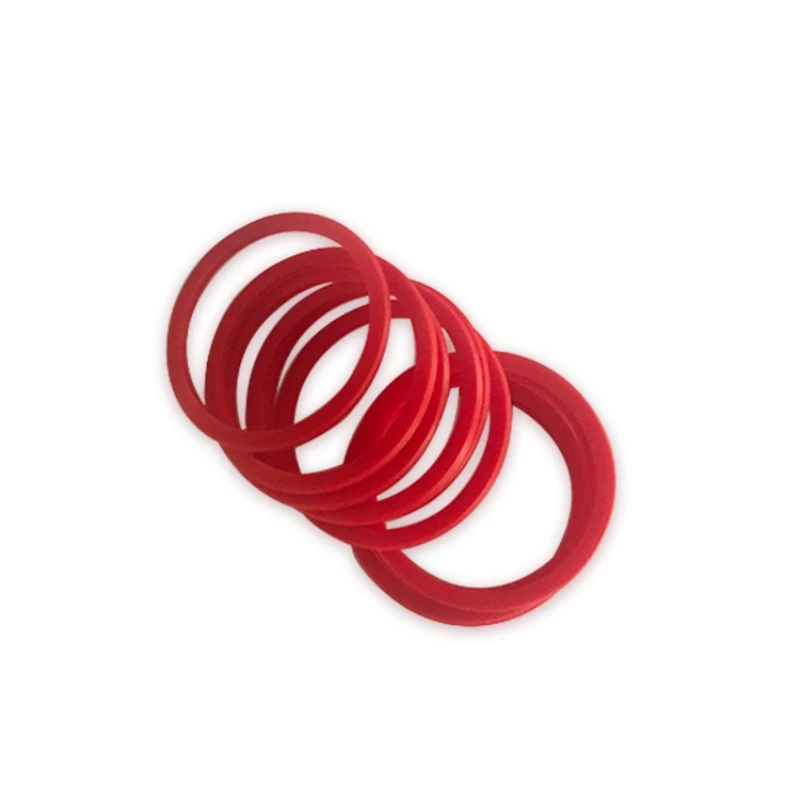

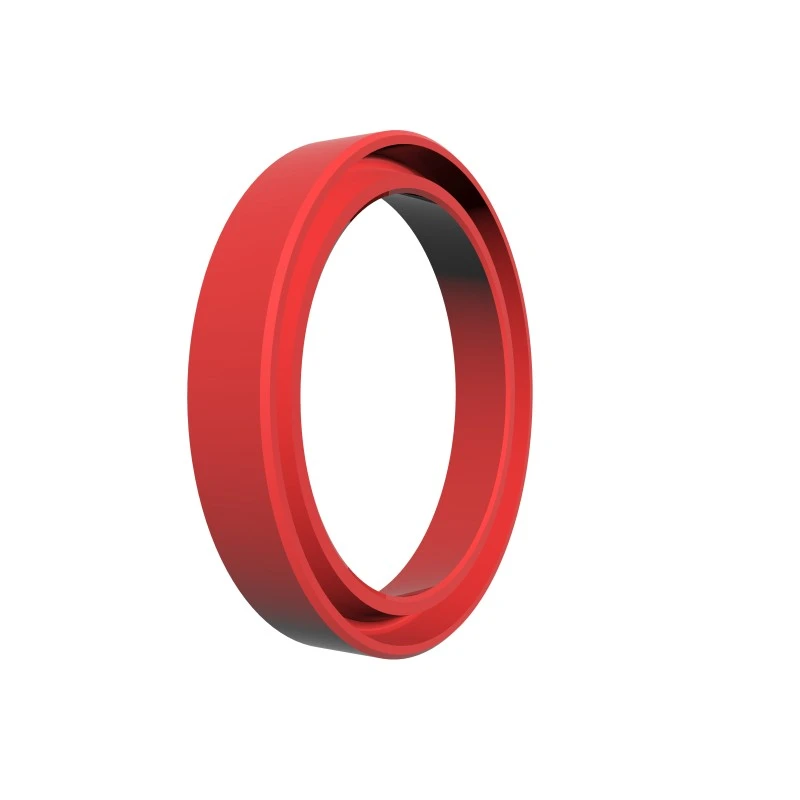

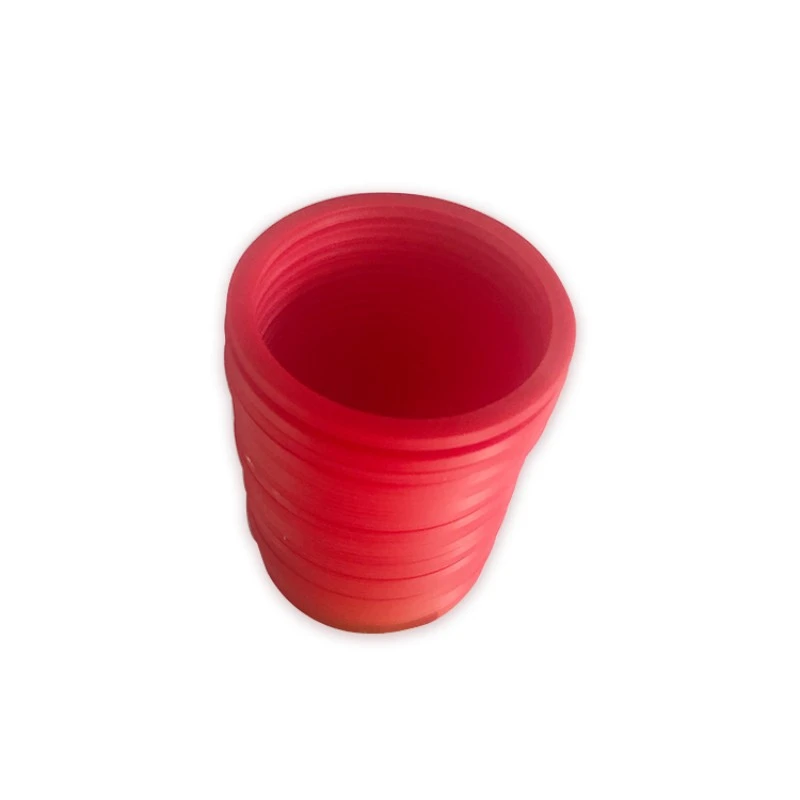

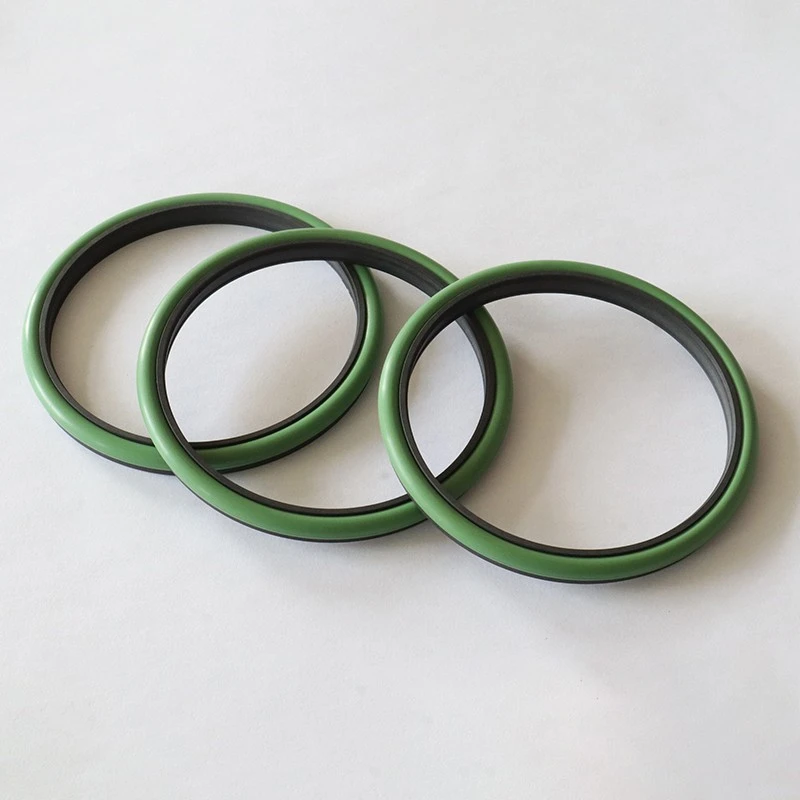

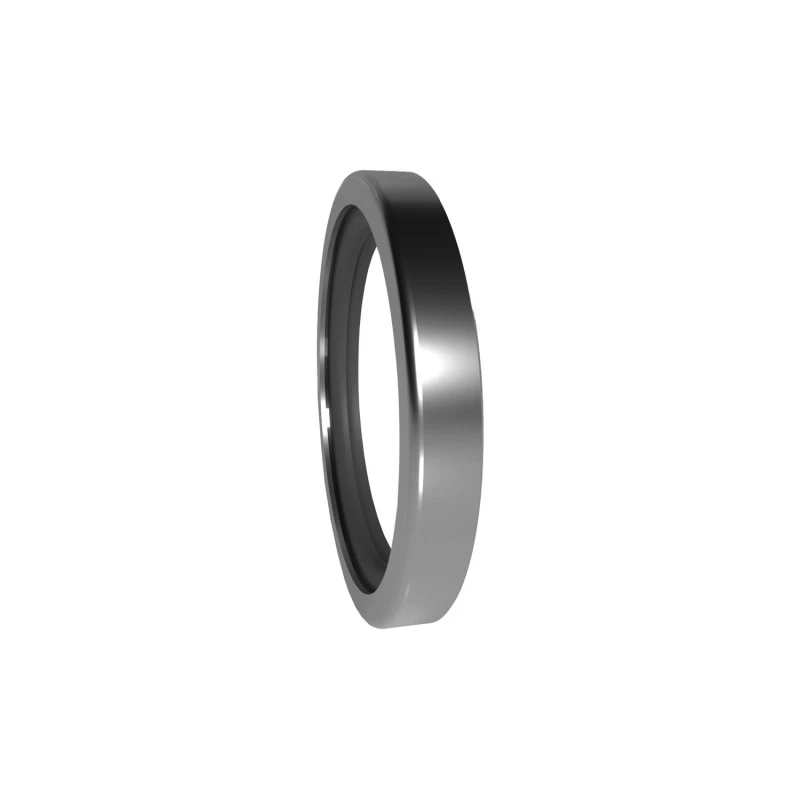

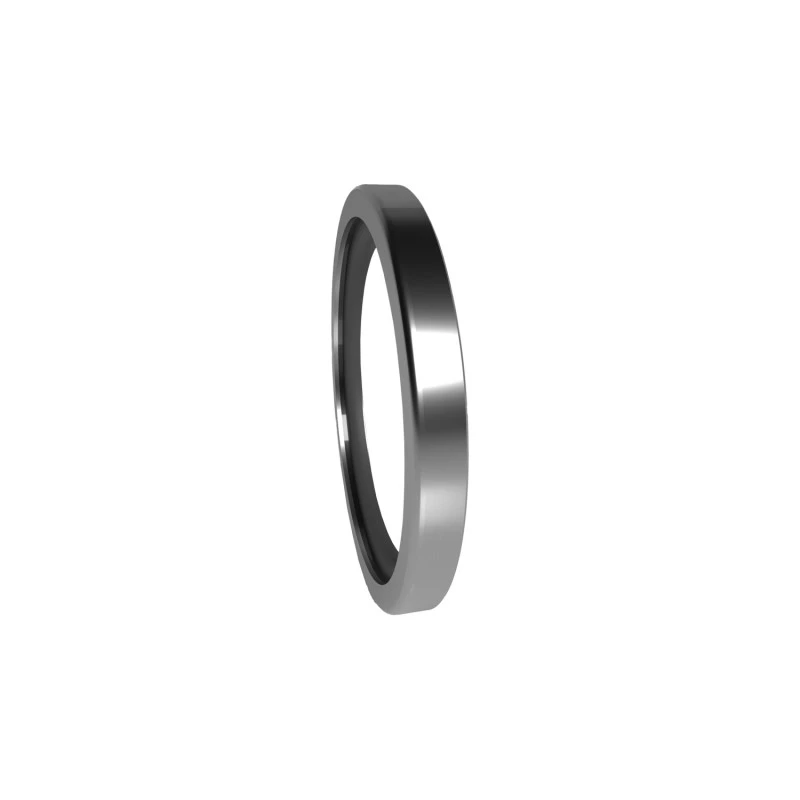

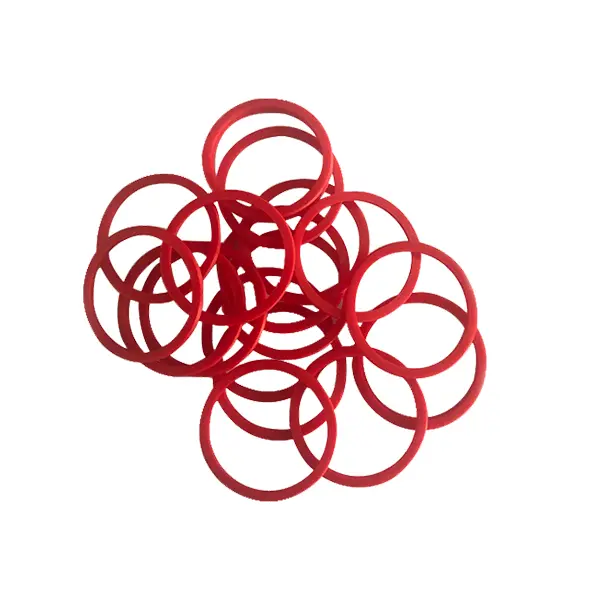

ซีรี่ส์ RCX17 และ RCX18 ทำจากวัสดุ PU ที่มีประสิทธิภาพสูงพร้อมการออกแบบแบบตัดขวางฟันเพื่อการติดตั้งที่ง่าย พวกเขาเหมาะสำหรับเพลาหมุนและการปิดผนึกรูโรตารี่และการออกแบบร่องสามารถใช้แทนกันได้

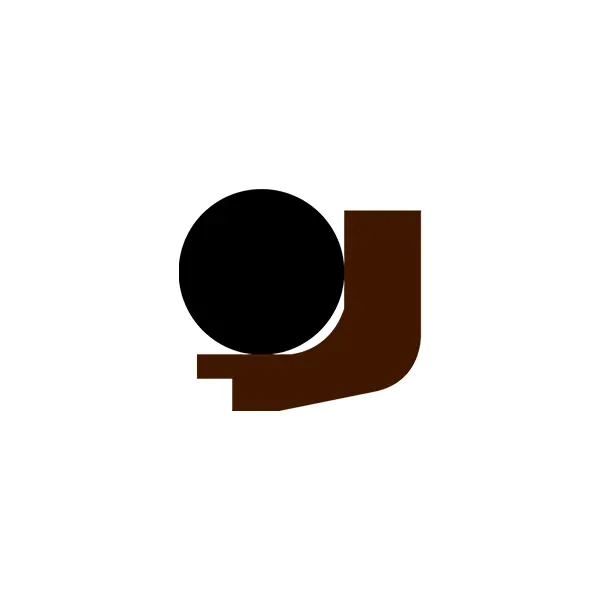

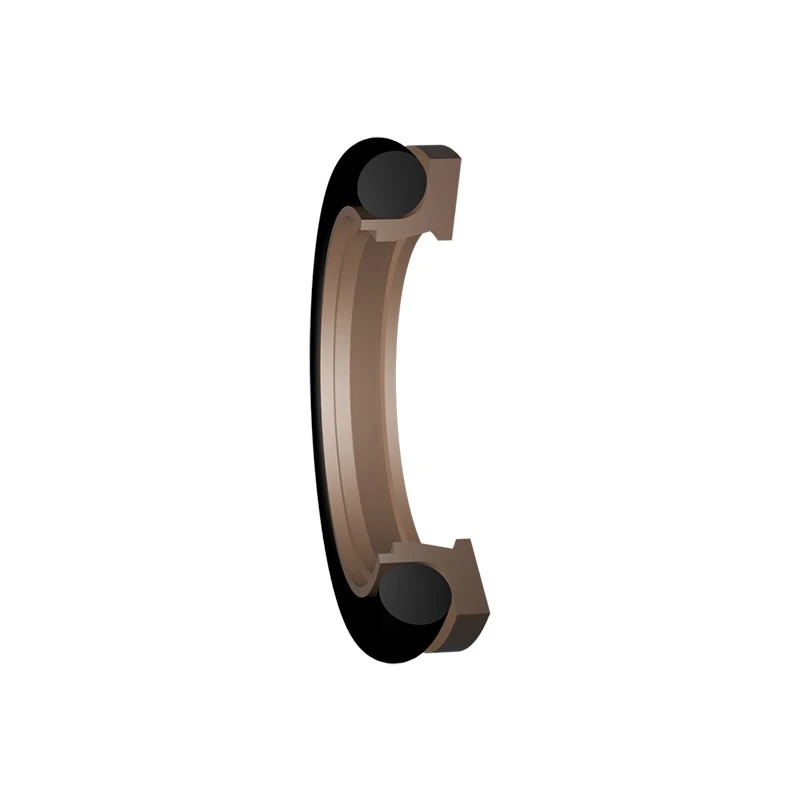

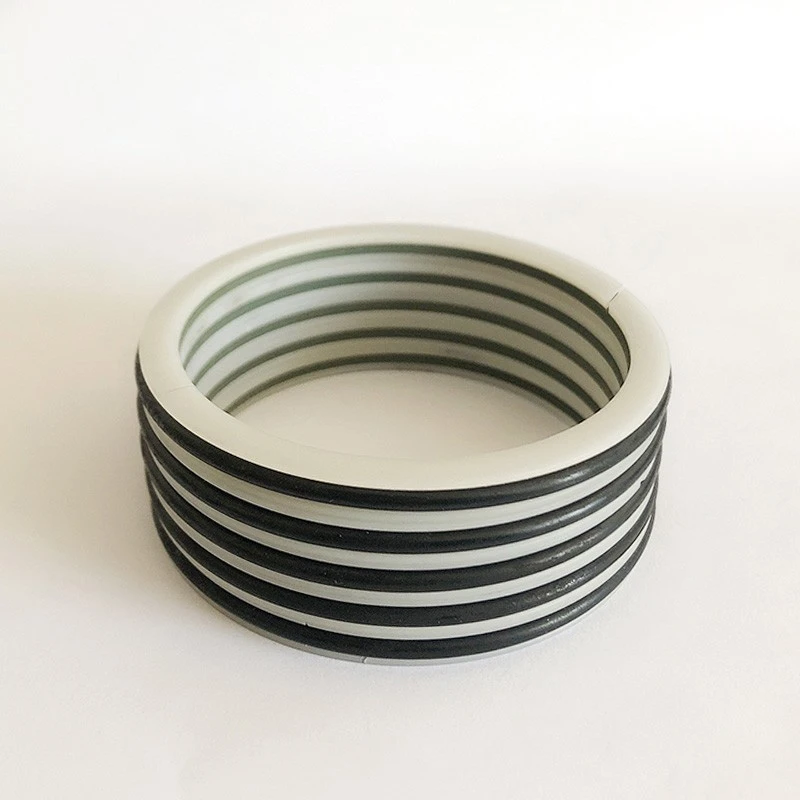

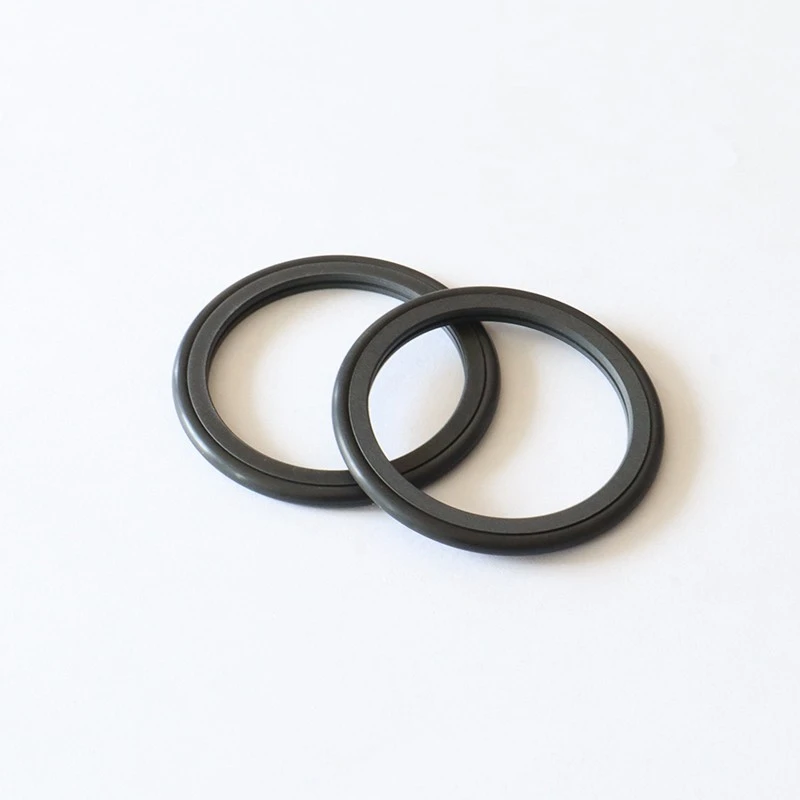

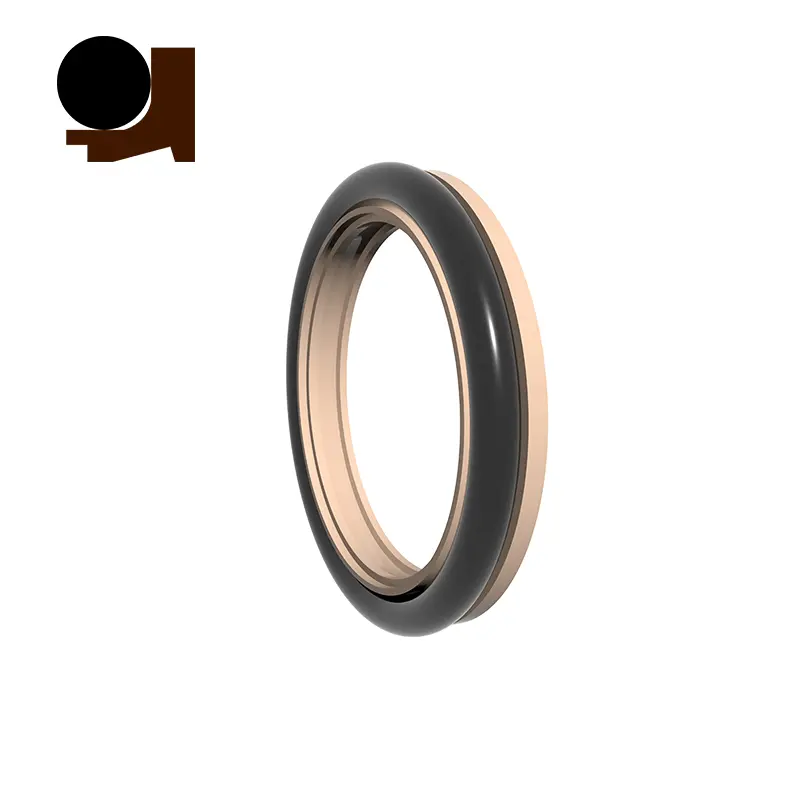

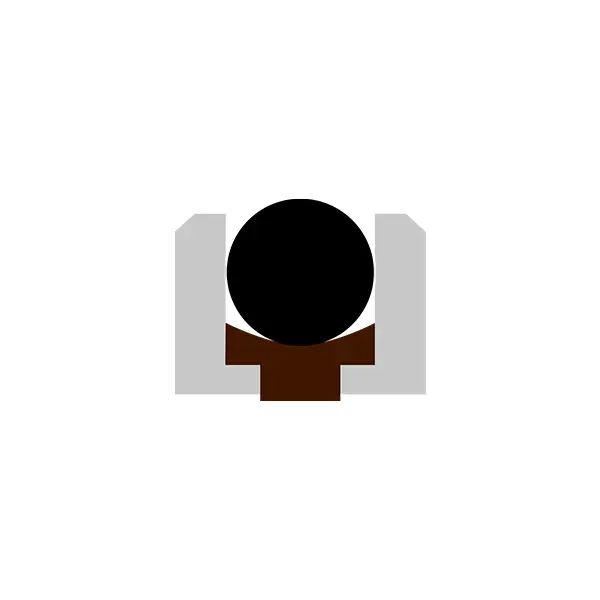

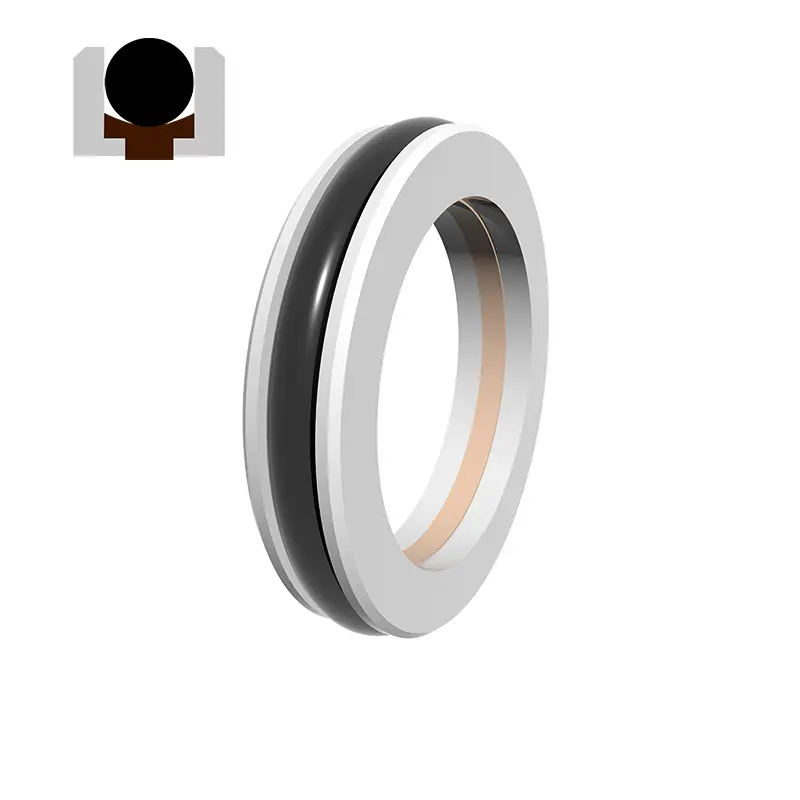

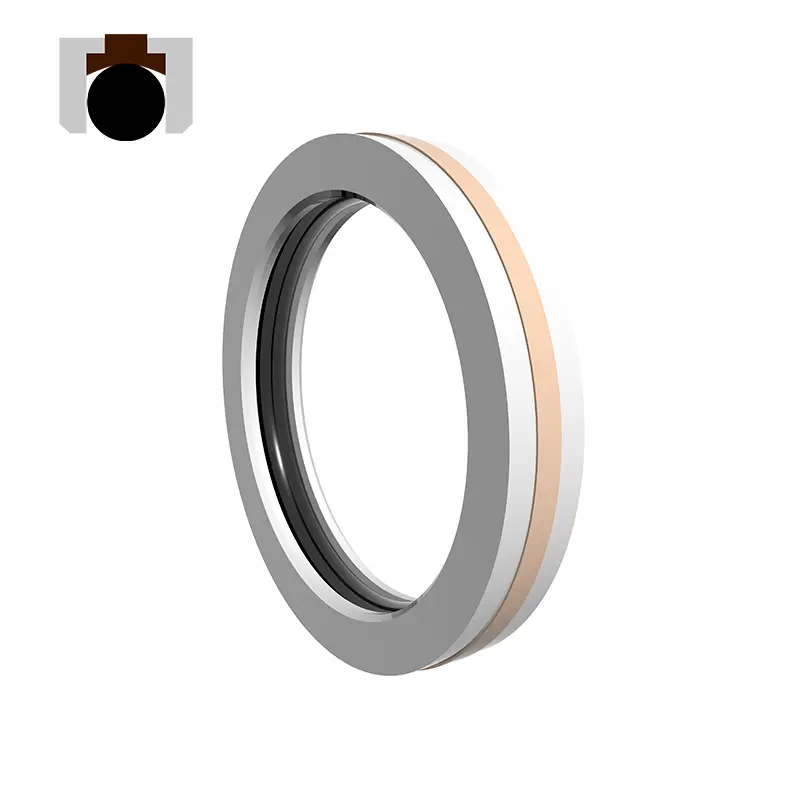

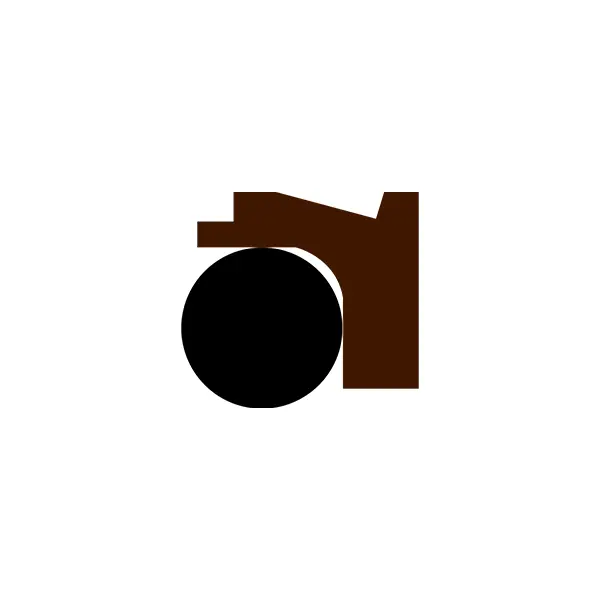

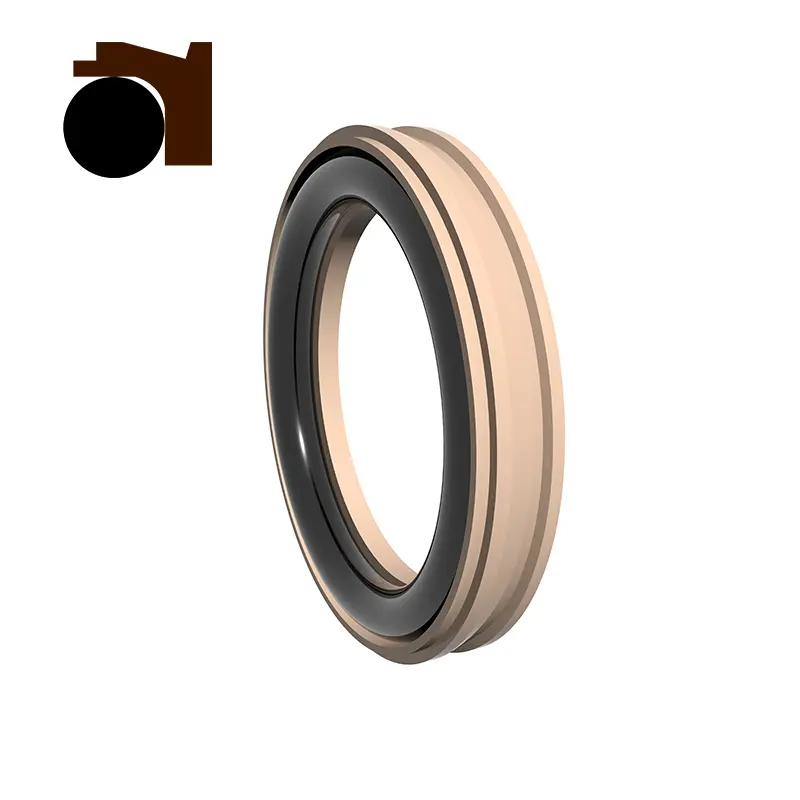

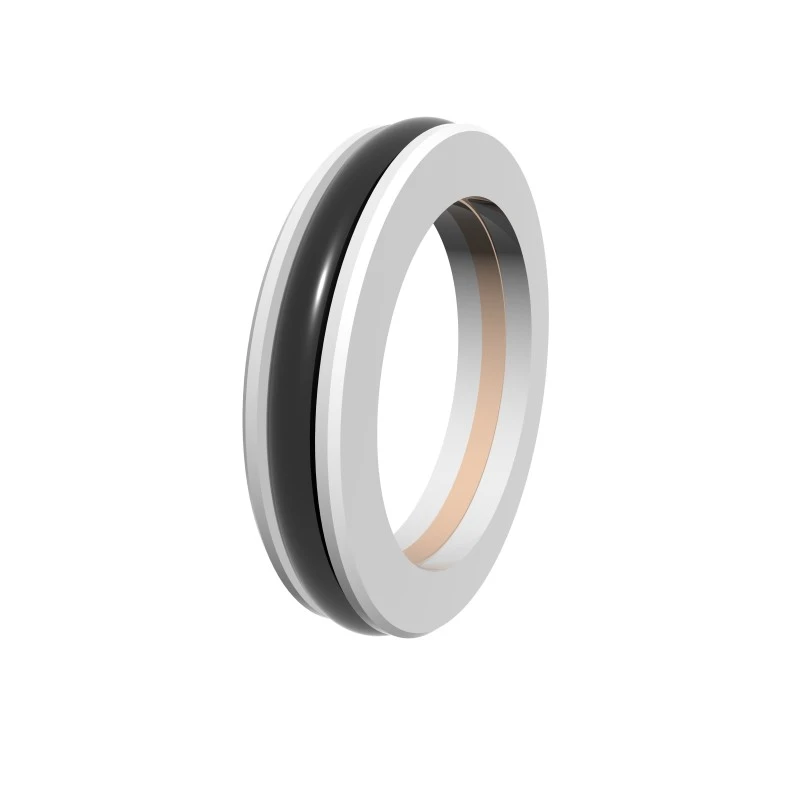

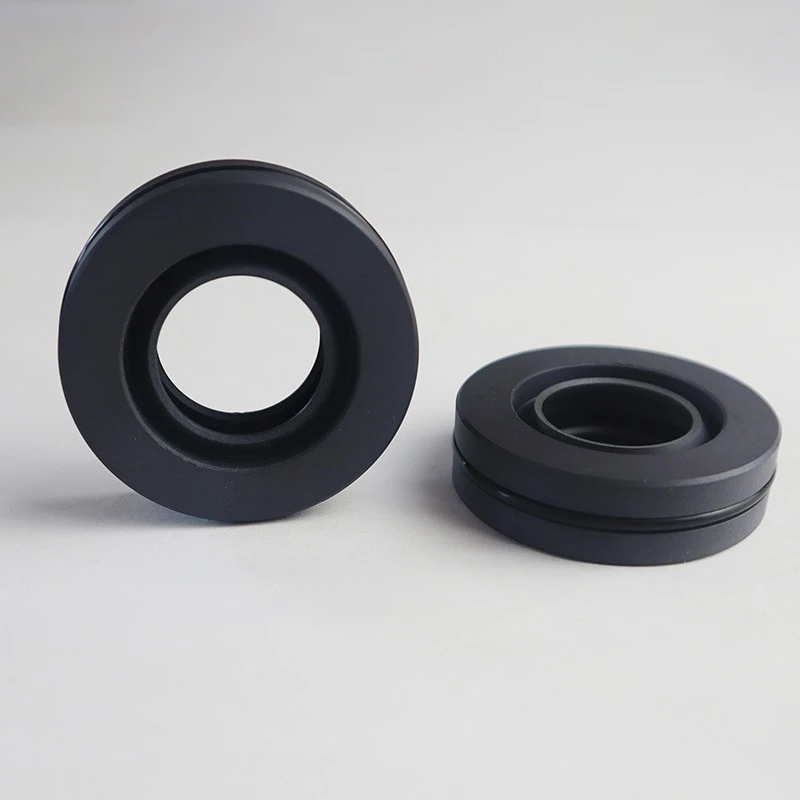

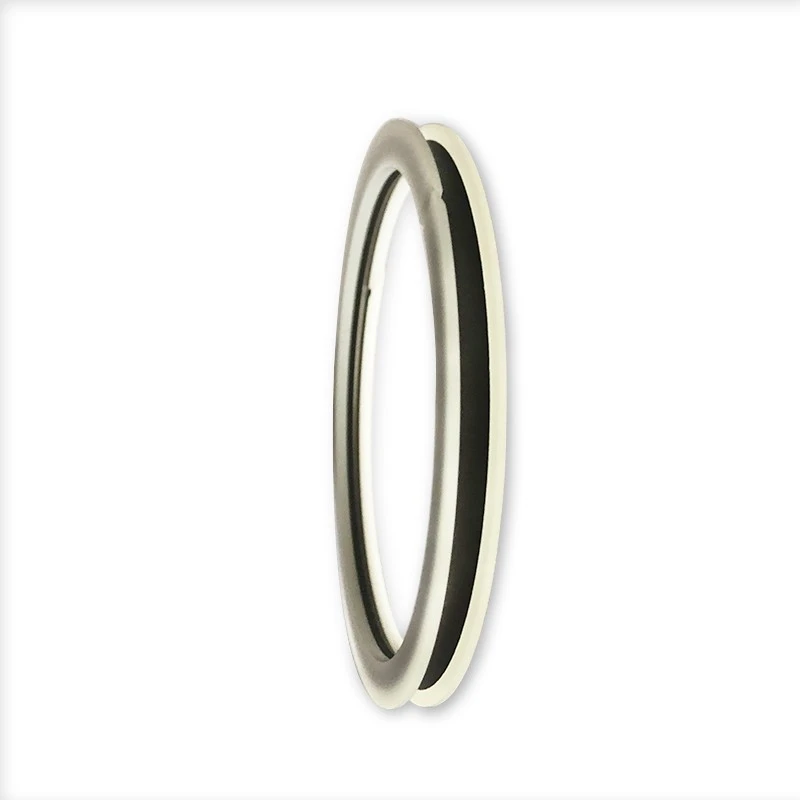

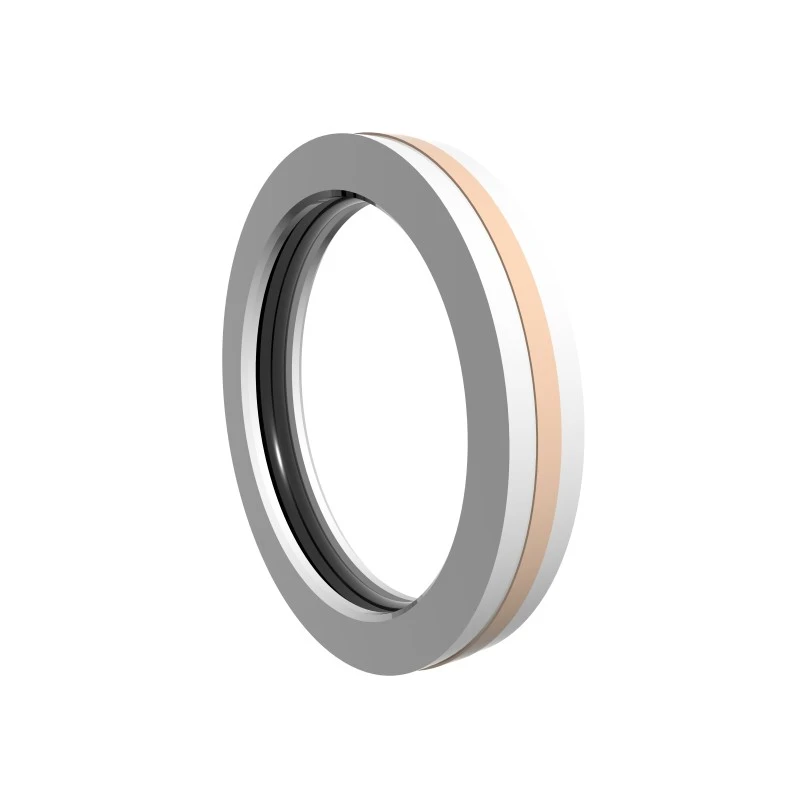

ซีรี่ส์ RDI และ RDA ประกอบด้วยแหวนปิดผนึก PTFE แหวนรองรับพลาสติกรูปตัว L และโอริงซึ่งเหมาะสำหรับความดันสูงความเร็วต่ำความเร็วต่ำการปิดผนึกสองทิศทางการต้านทานแรงดันสูงแรงเสียดทานต่ำและอายุการใช้งานยาวนาน

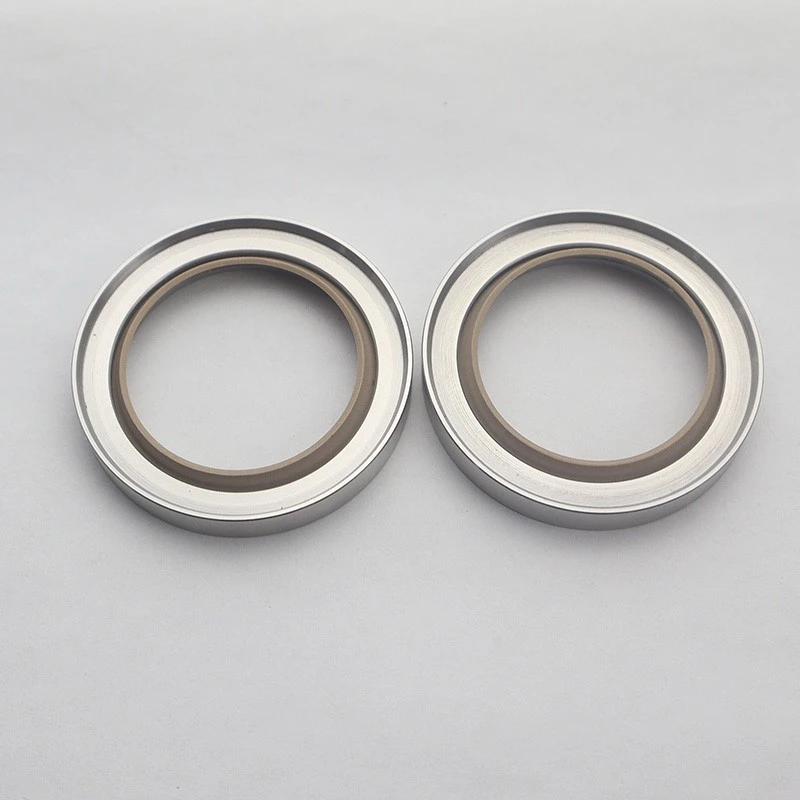

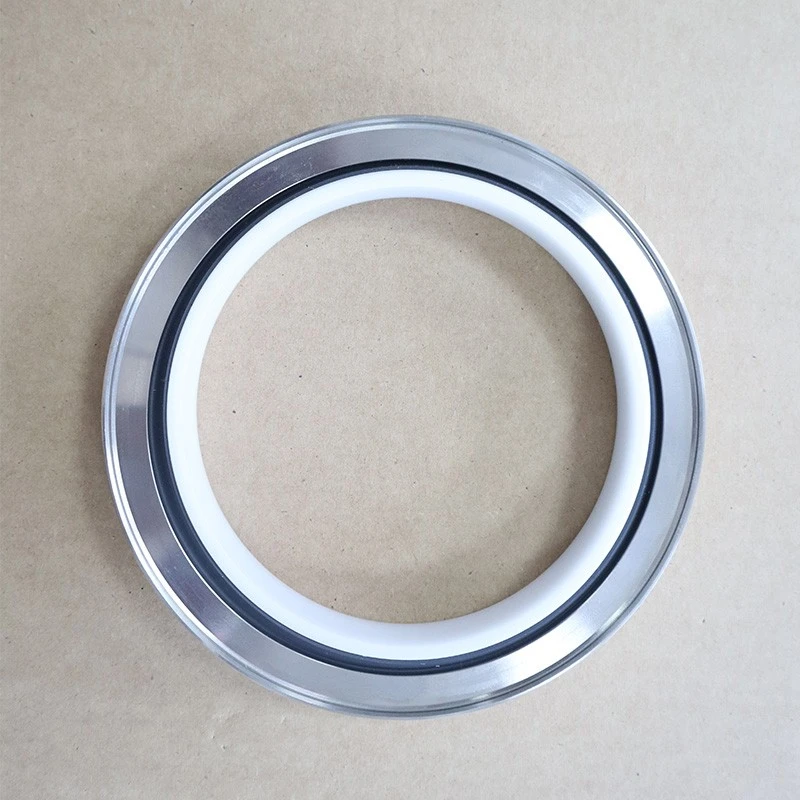

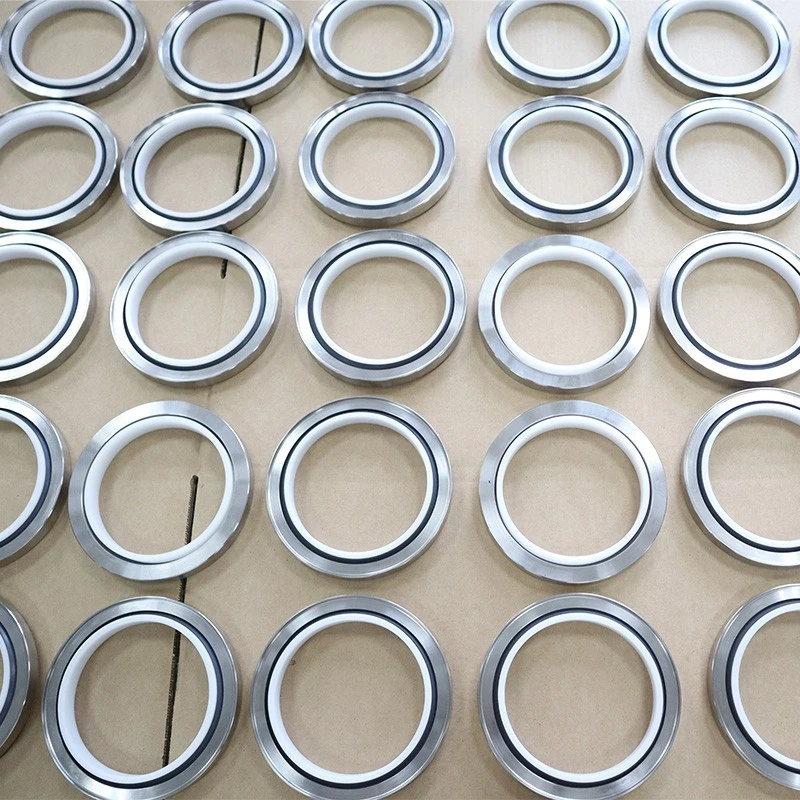

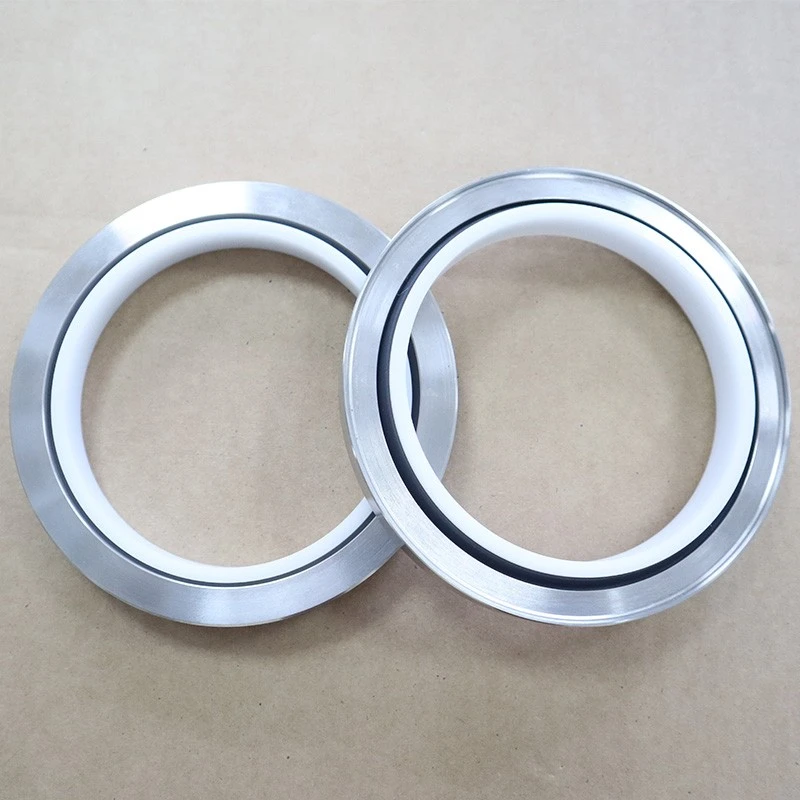

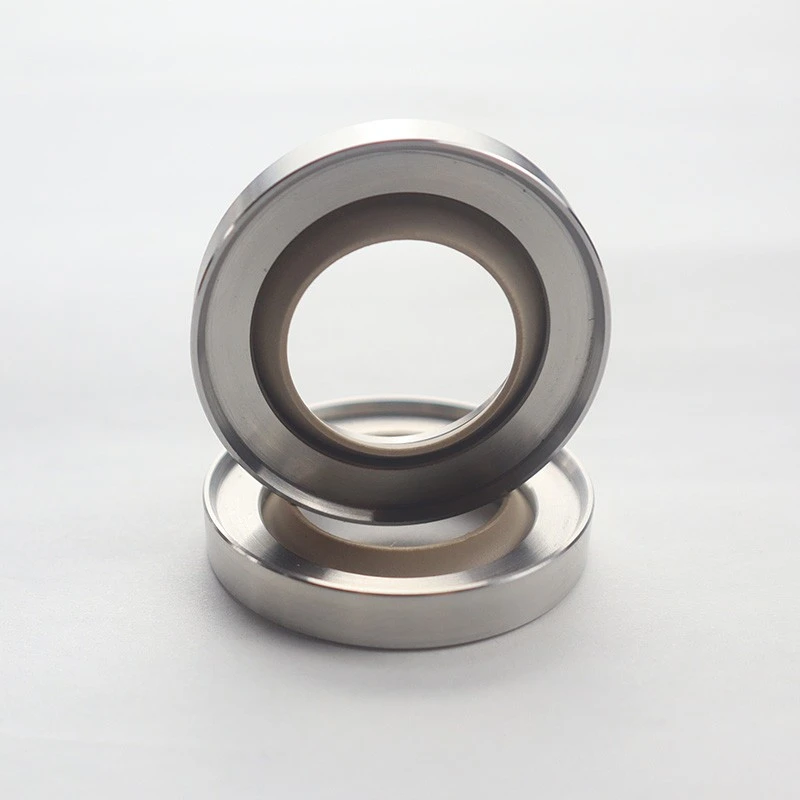

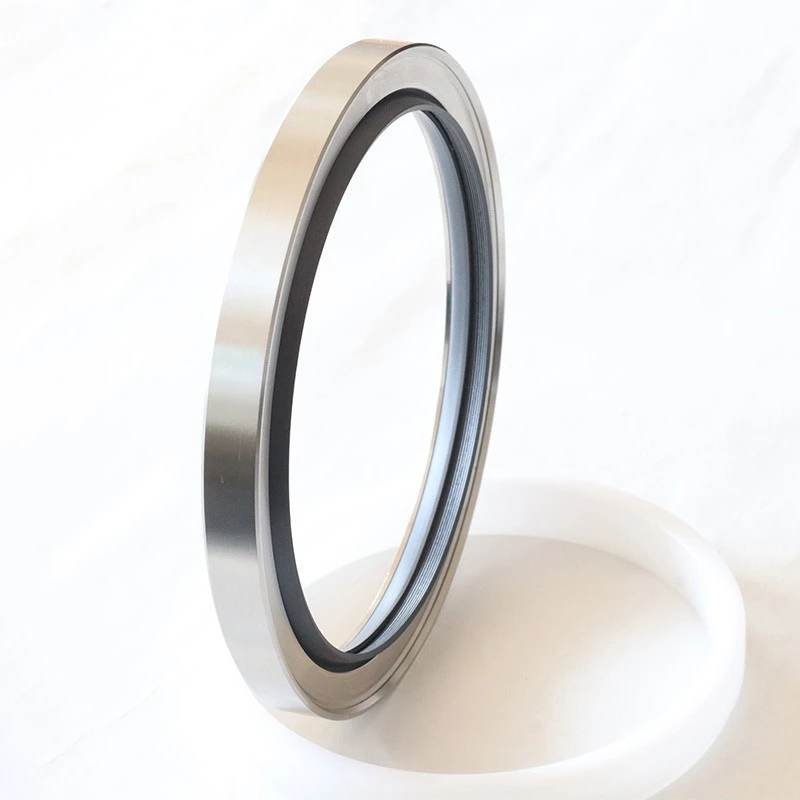

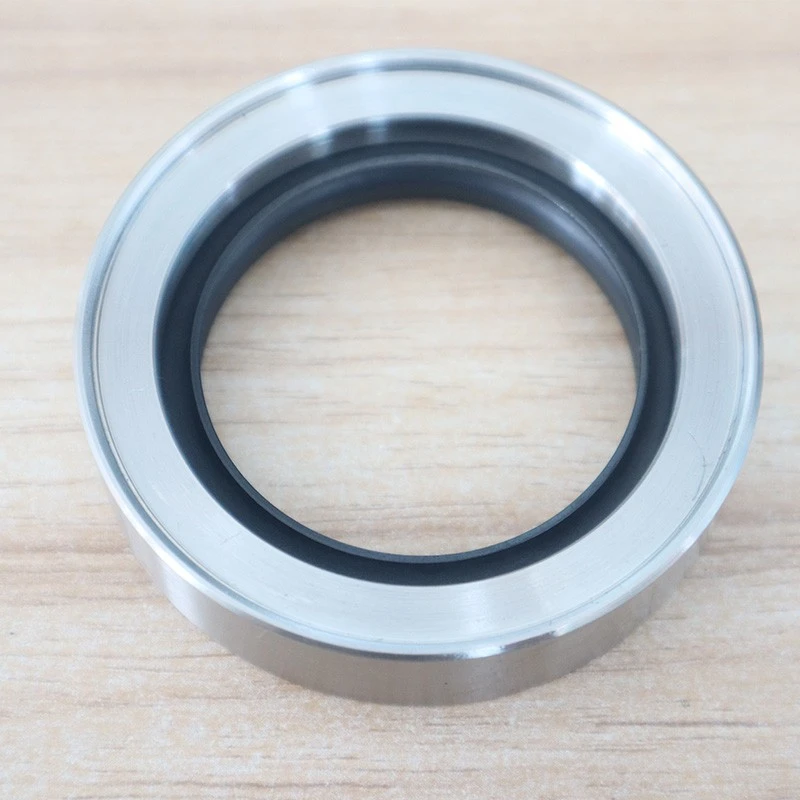

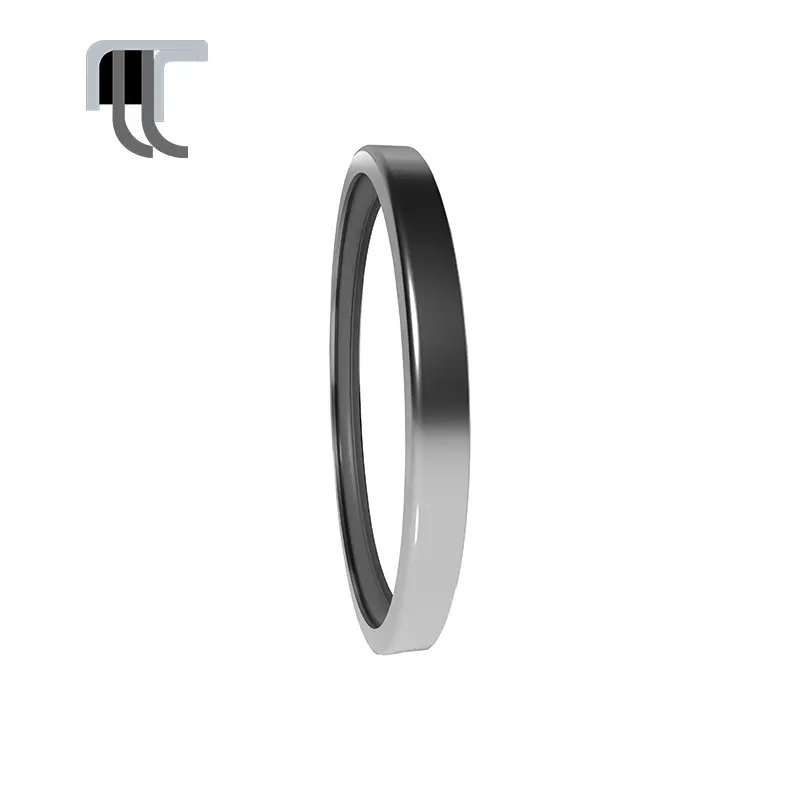

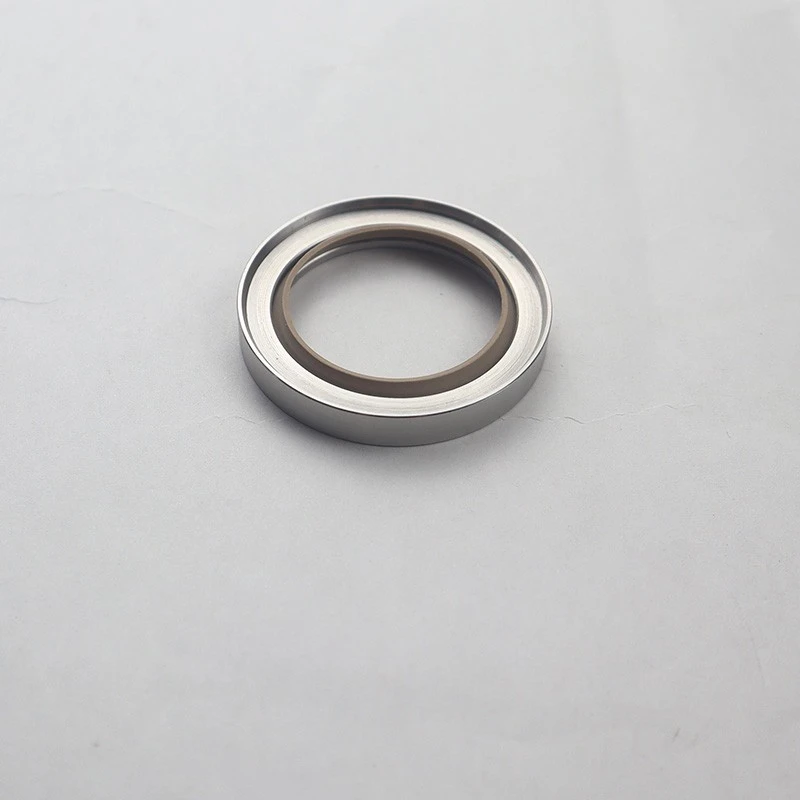

ซีลน้ำมัน PTFE Power Series RCS มีโครงกระดูกโลหะและริมฝีปากปิดผนึก PTFE ซึ่งเหมาะสำหรับสภาพการทำงานที่ซับซ้อน

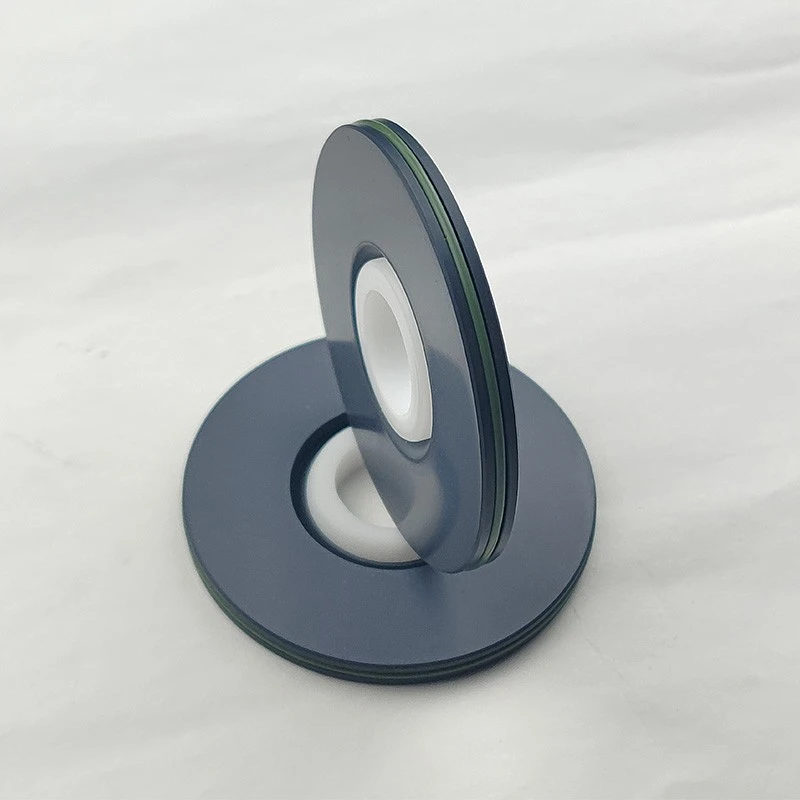

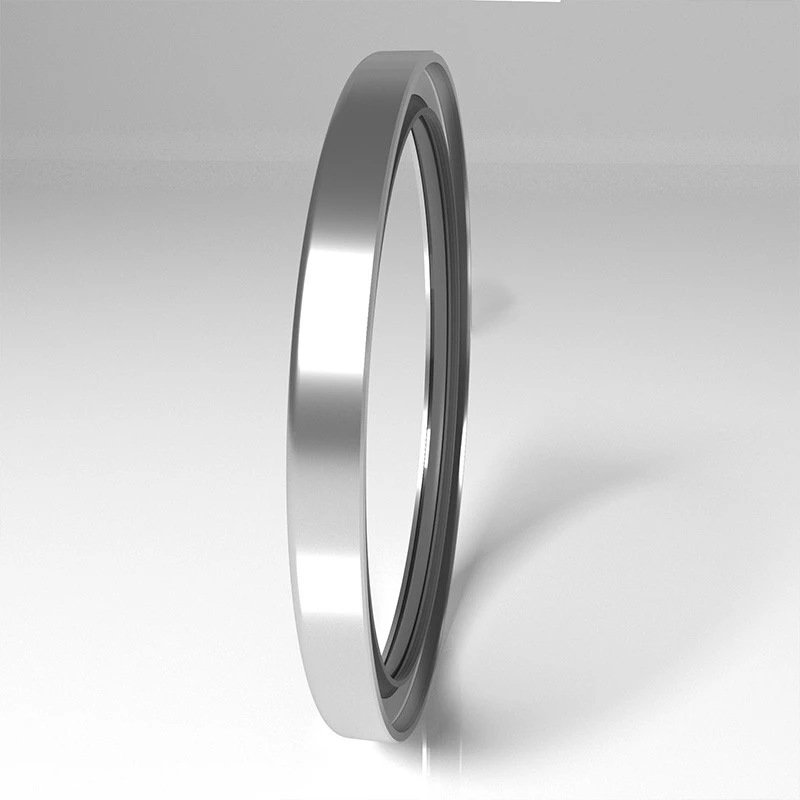

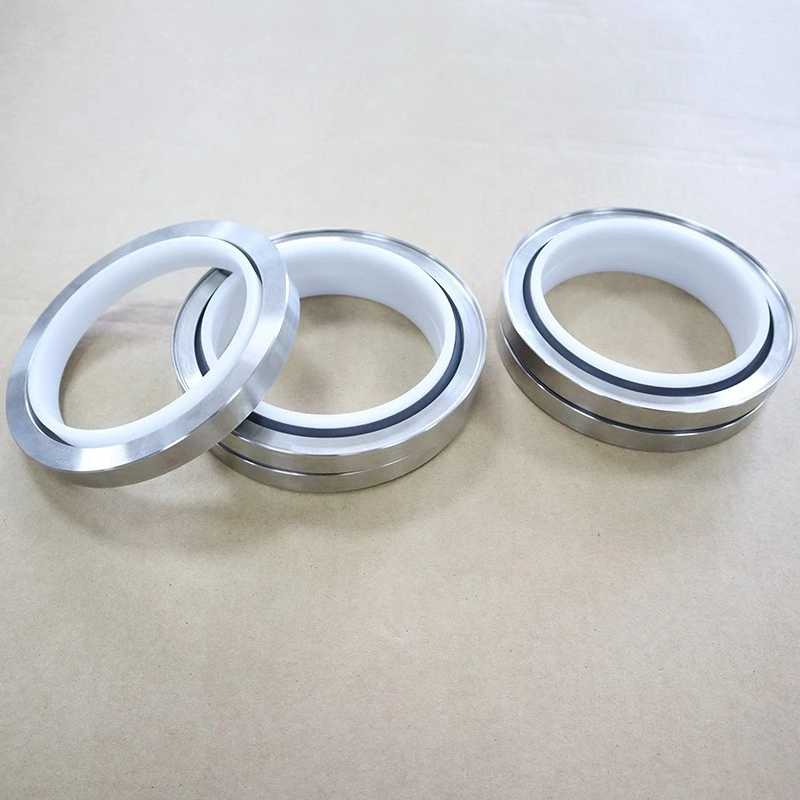

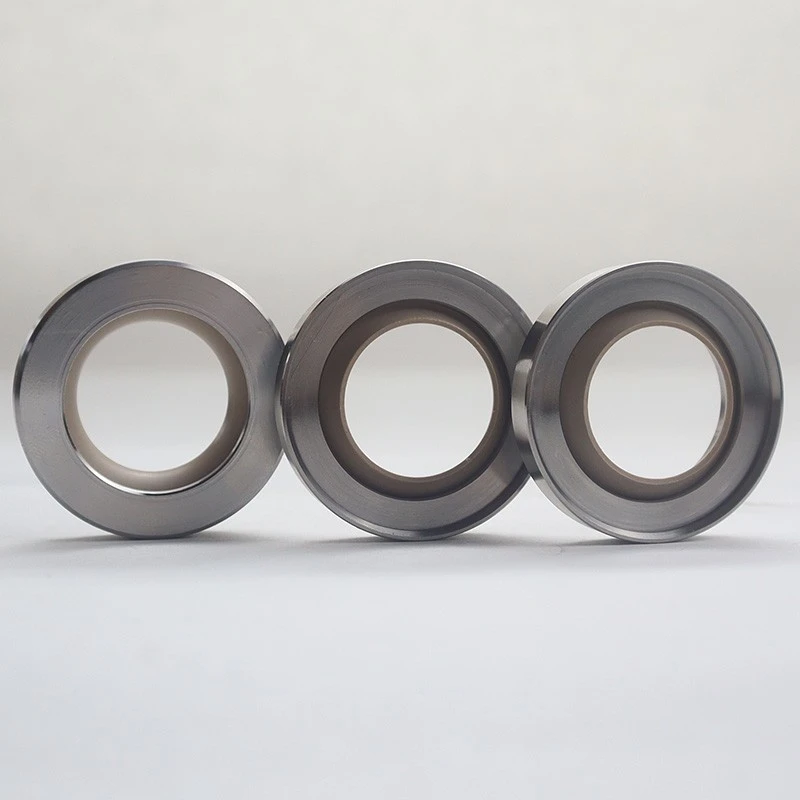

ซีลน้ำมัน PTFE เต็มรูปแบบ RC2057 ซีรีส์ได้รับการออกแบบมาสำหรับโอกาสพิเศษที่ซีลน้ำมันแบบดั้งเดิมไม่สามารถตอบสนองได้

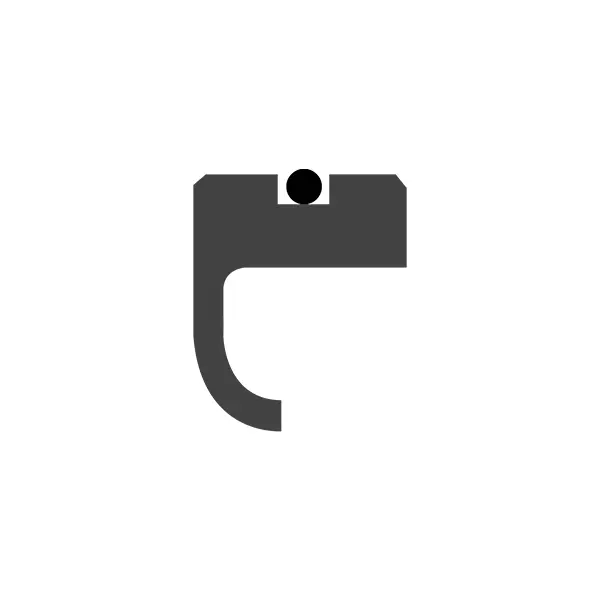

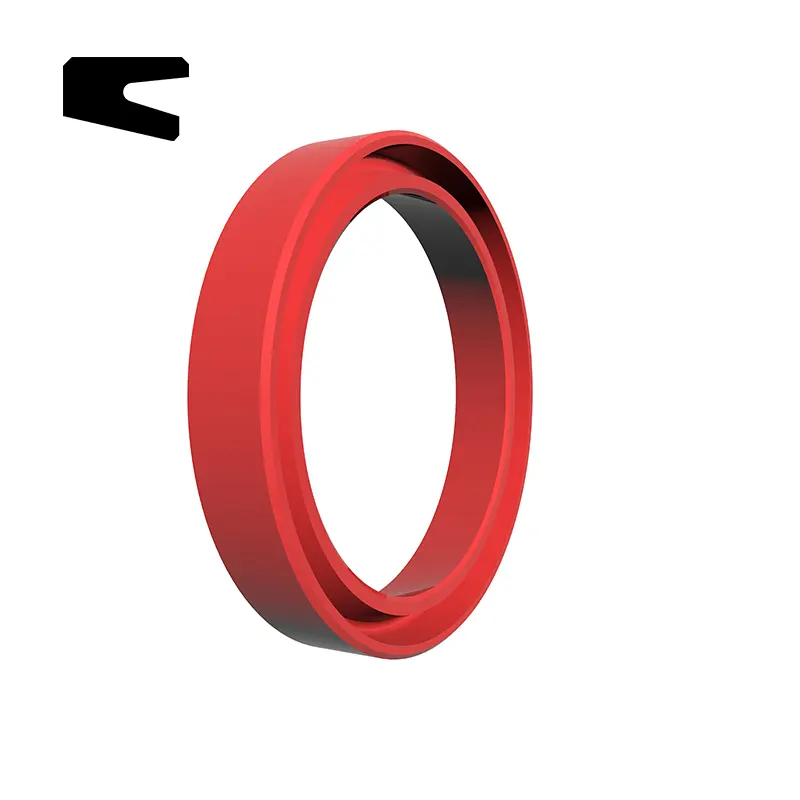

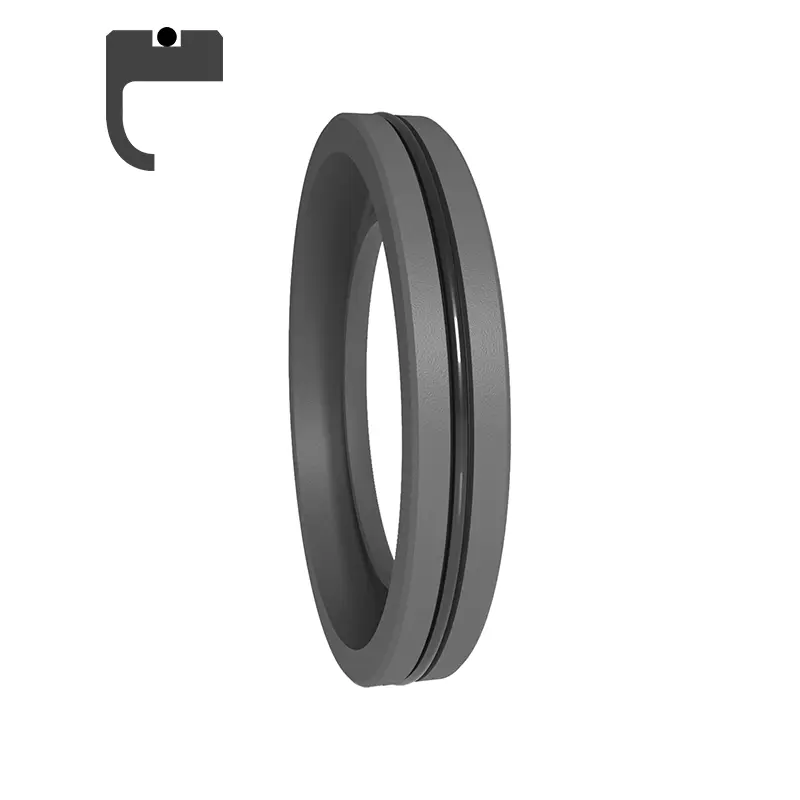

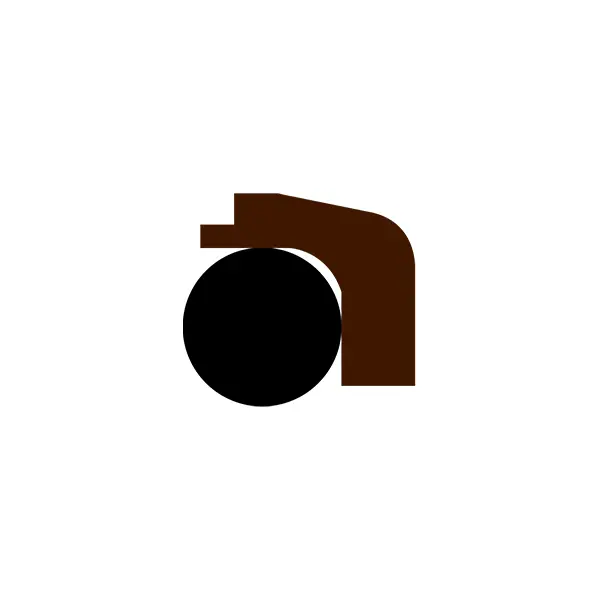

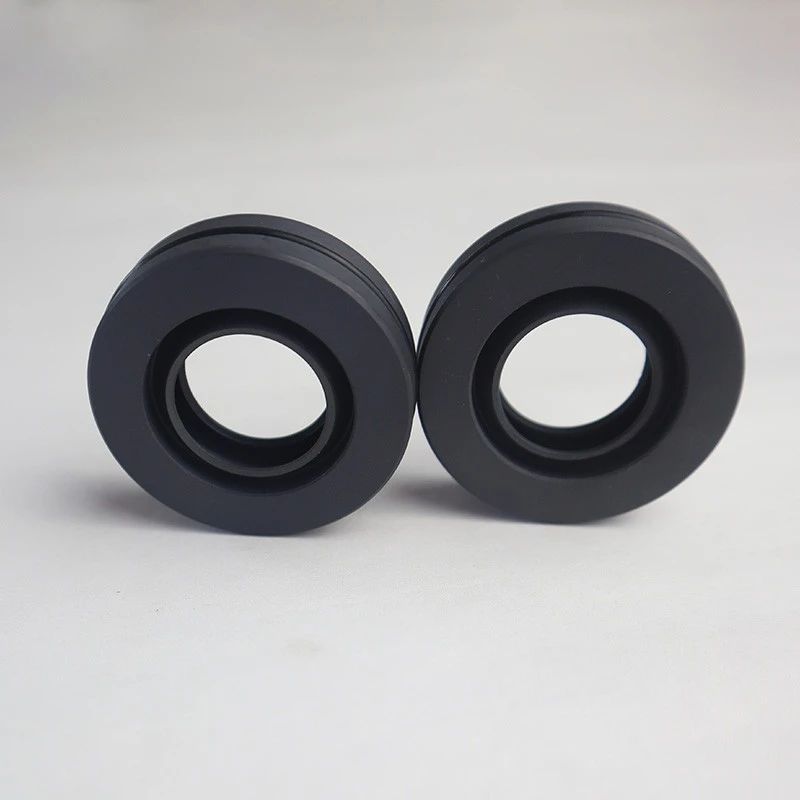

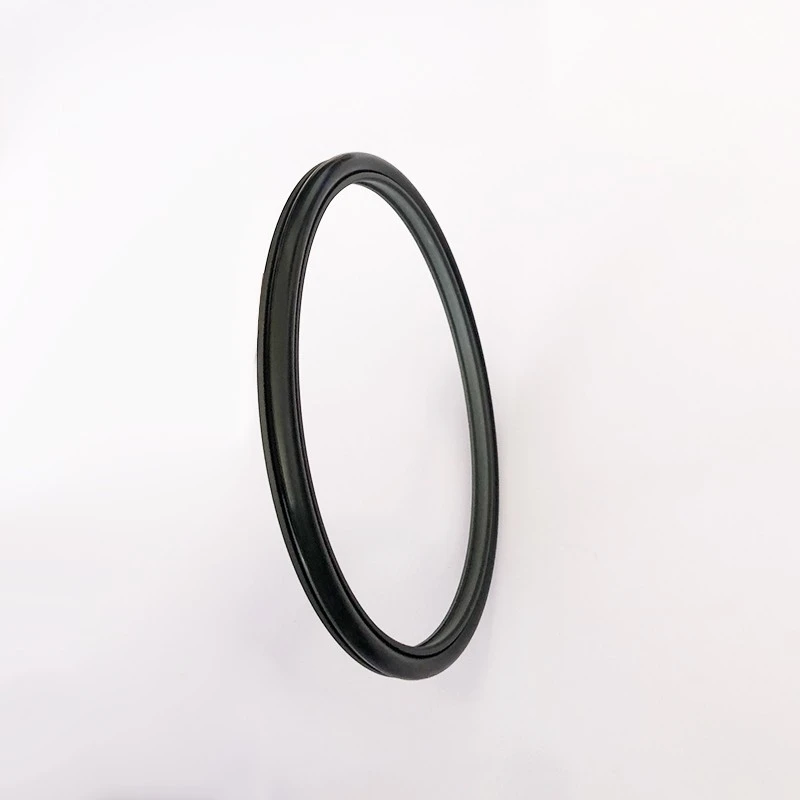

ซีรี่ส์ RC2065 จัดเตรียมซีลแรงดันทางเดียวสำหรับเพลาหมุนด้วยโครงสร้างที่เรียบง่ายและการติดตั้งง่าย วัสดุสามารถเป็นยางไนไตรล์ (NBR) หรือฟลูออโรเบเบอร์ (FKM)
แมวน้ำต่าง ๆ ของ Ruichen Seal มีลักษณะของชีวิตสูงแรงเสียดทานต่ำการปิดผนึกที่ยอดเยี่ยมและโครงสร้างขนาดกะทัดรัด พวกเขาใช้กันอย่างแพร่หลายในระบบไฮดรอลิกอุปกรณ์นิวเมติกอุปกรณ์แรงดันน้ำเครื่องจักรหมุนและอุปกรณ์อุตสาหกรรมความดันสูง ฯลฯ ให้คุณได้รับโซลูชั่นการปิดผนึกประสิทธิภาพสูงที่เชื่อถือได้
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
คุณสมบัติของผลิตภัณฑ์:
ชีวิตที่ยาวนาน: วัสดุคุณภาพสูงและการออกแบบโครงสร้างช่วยยืดอายุการใช้งาน
แรงเสียดทานต่ำ: วัสดุ PTFE และ PU ช่วยลดความต้านทานการทำงานและปรับปรุงประสิทธิภาพ
การปิดผนึกที่ดี: การออกแบบถังเก็บริมฝีปากและน้ำมันพิเศษให้แน่ใจว่ามีประสิทธิภาพการปิดผนึกที่ยอดเยี่ยม
โครงสร้างขนาดกะทัดรัด: การออกแบบพื้นที่ขนาดเล็กเหมาะสำหรับสภาพแวดล้อมการติดตั้งที่หลากหลาย
ใช้กันอย่างแพร่หลาย: เหมาะสำหรับไฮดรอลิก, นิวเมติก, แรงดันน้ำและความดันสูง, ความเร็วสูง, ความเร็วต่ำและสภาพการทำงานอื่น ๆ
พื้นที่แอปพลิเคชัน:
ระบบไฮดรอลิกอุปกรณ์นิวเมติกอุปกรณ์แรงดันน้ำ
เครื่องจักรหมุนแรงดันสูงอุปกรณ์หนักความเร็วต่ำ
อุปกรณ์อุตสาหกรรมเครื่องจักรวิศวกรรมรถยนต์และการบินและอวกาศและสาขาอื่น ๆ
การเลือกวัสดุ:
1. วัสดุโอริงที่ตรงกันสามารถเลือกได้: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: วัสดุมาตรฐาน PTFE4, วัสดุเสริมอื่น ๆ PTFE1, PTFE2, PTFE3, PTFE5
วัสดุ RCX18: HPU

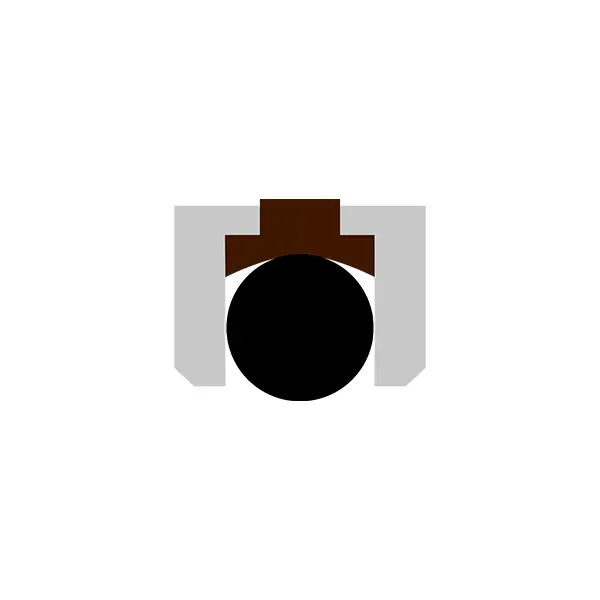

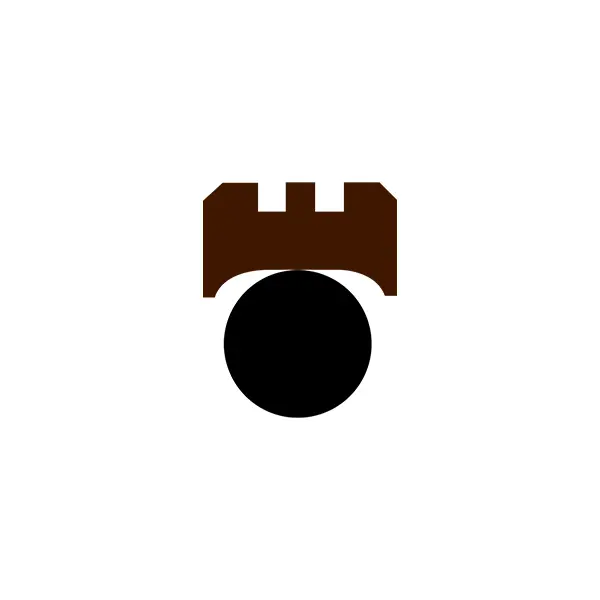

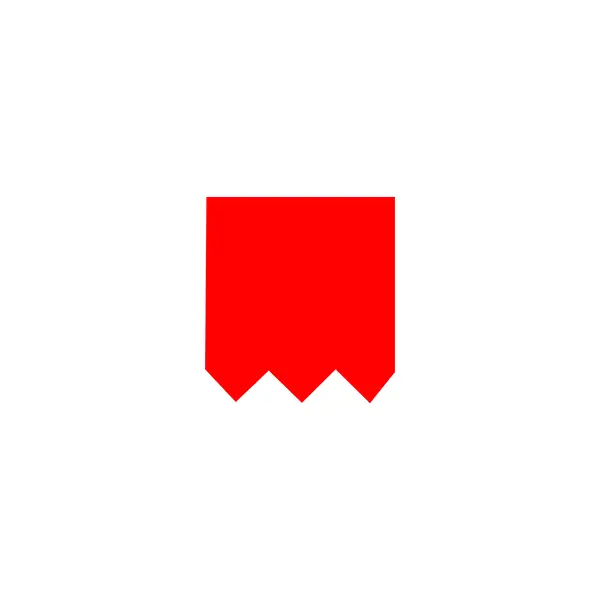

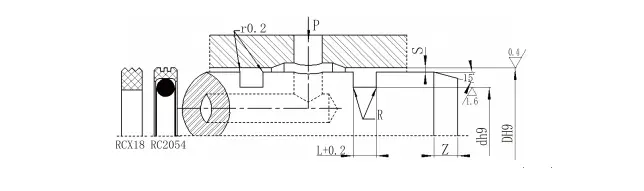

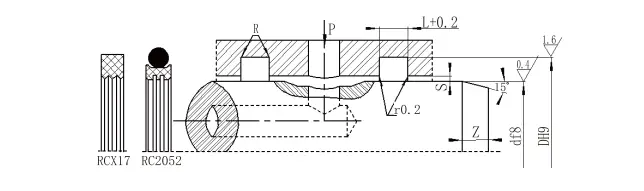

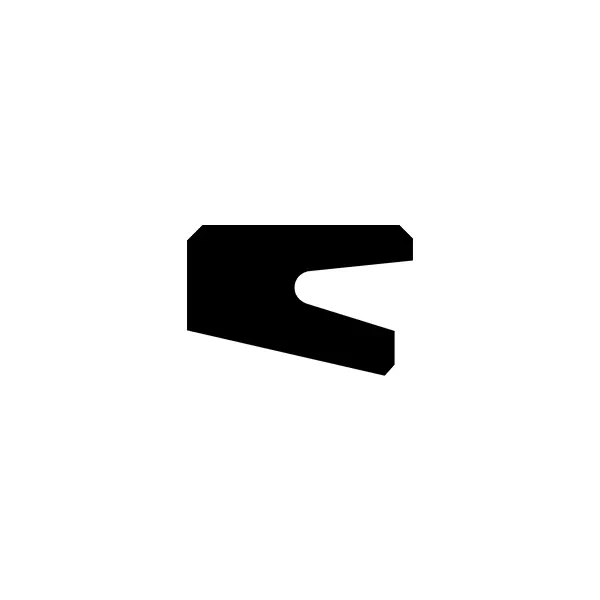

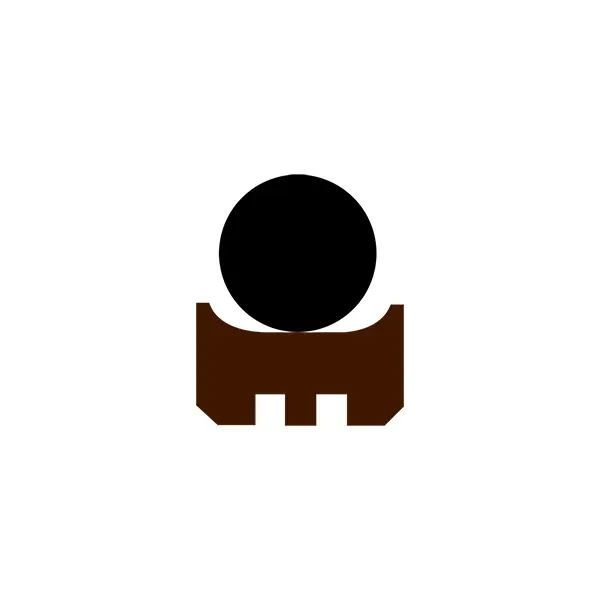

แผนผังโครงสร้าง
รุ่นคำสั่งซื้อ RC2052-80X91X4.2-PTFE3-RO1 MODEL-DXDXL-MATERIAL CODE MODEL MODEL RCX17-80X91X4.2-HPU MODEL-DXDXL-MATERIAL CODE
รุ่นคำสั่งซื้อ RC2054-80X69X4.2-PTFE3-RO1 MODEL-D*D*L-MATERIAL CODE MODEL MODEL RCX18-80X69X4.2-HPU MODEL-D*D*L-MATERIAL CODE

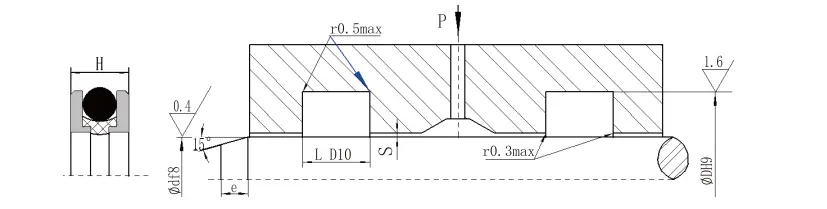

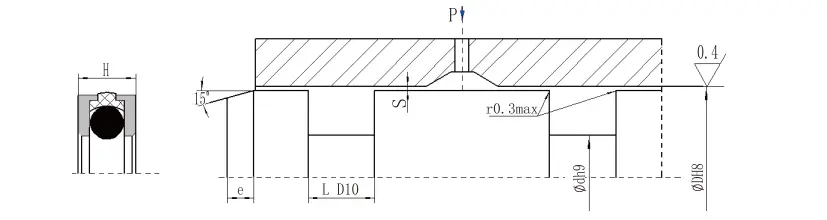

ขนาดการติดตั้ง RDI
| DF8 | DH9 | l d10 | H | ช่องว่าง | |
| 0-10MPA | 10-36mpa | ||||
| 50-79 | d+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | d+13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | D+24 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | โปรดปรึกษา บริษัท ของเรา | ||||
ความยาว Charmfer
| ช่วงเส้นผ่านศูนย์กลางของก้าน | ความยาว Charmfer E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA ขนาดการติดตั้ง
| DH8 | DH9 | l d10 | H | ช่องว่าง | |
| 0-10MPA | 10-36mpa | ||||
| 50-124 | D-16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | D-26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
ความยาว Charmfer
| ช่วงเส้นผ่านศูนย์กลางของก้าน | ความยาว Charmfer E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

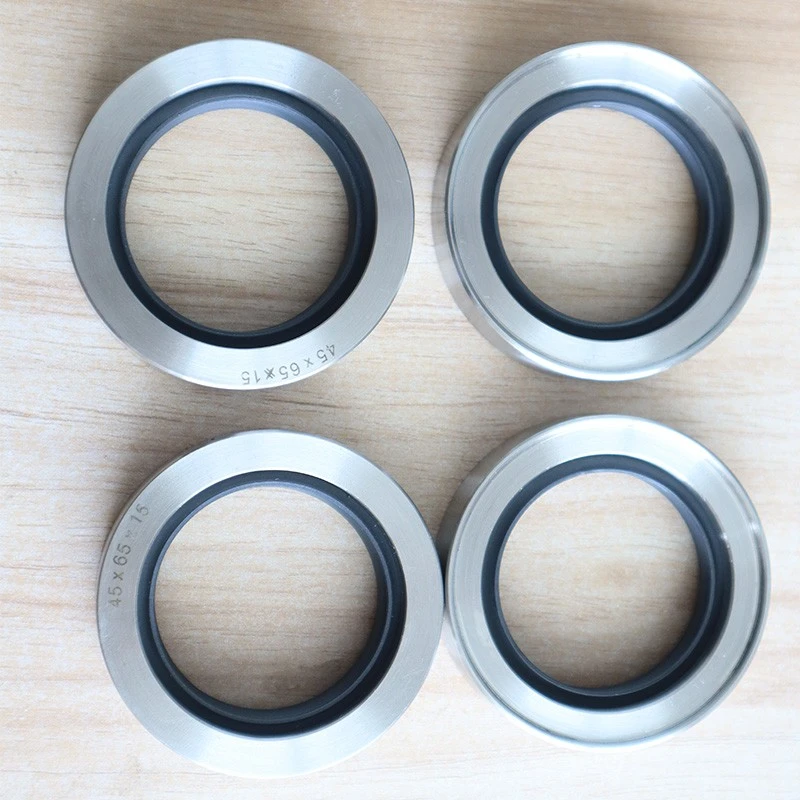

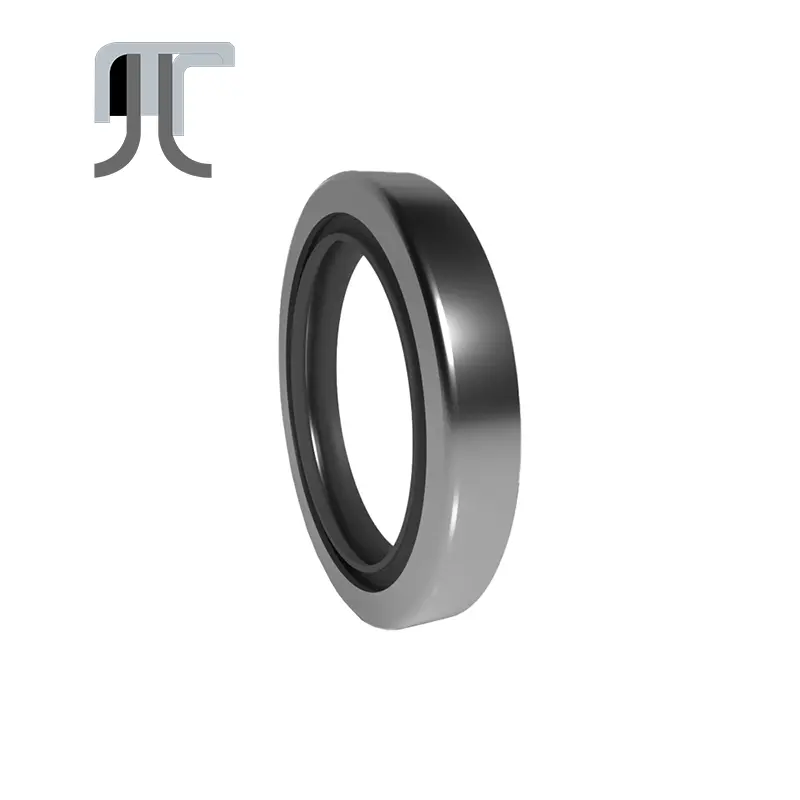

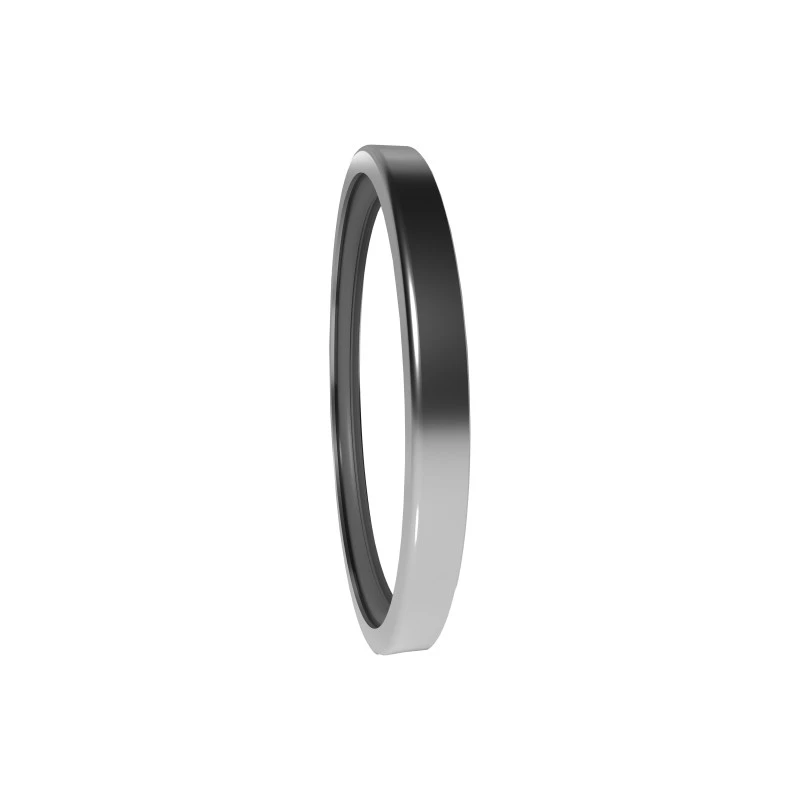

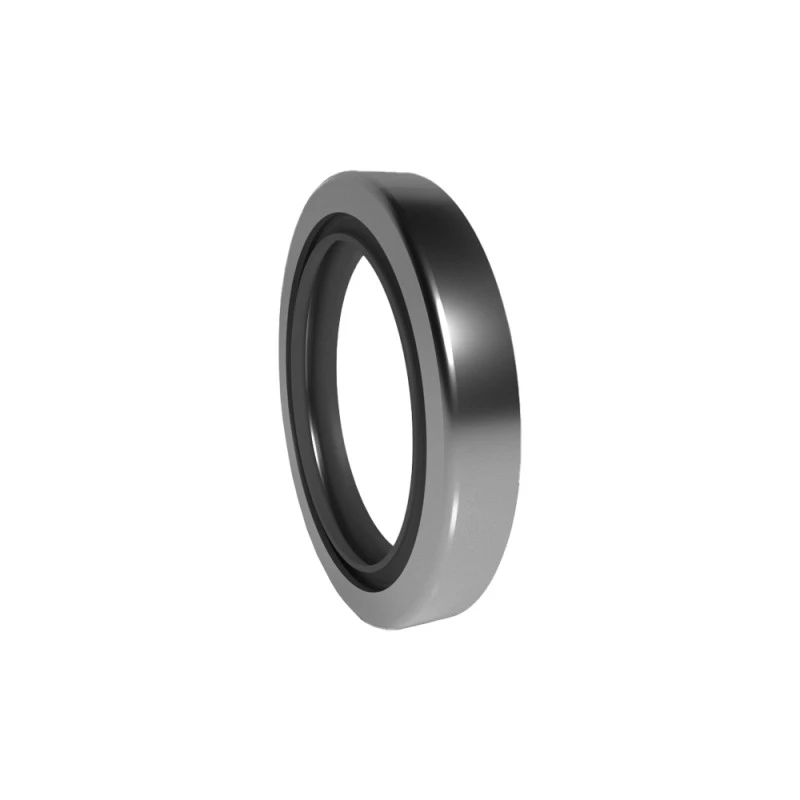

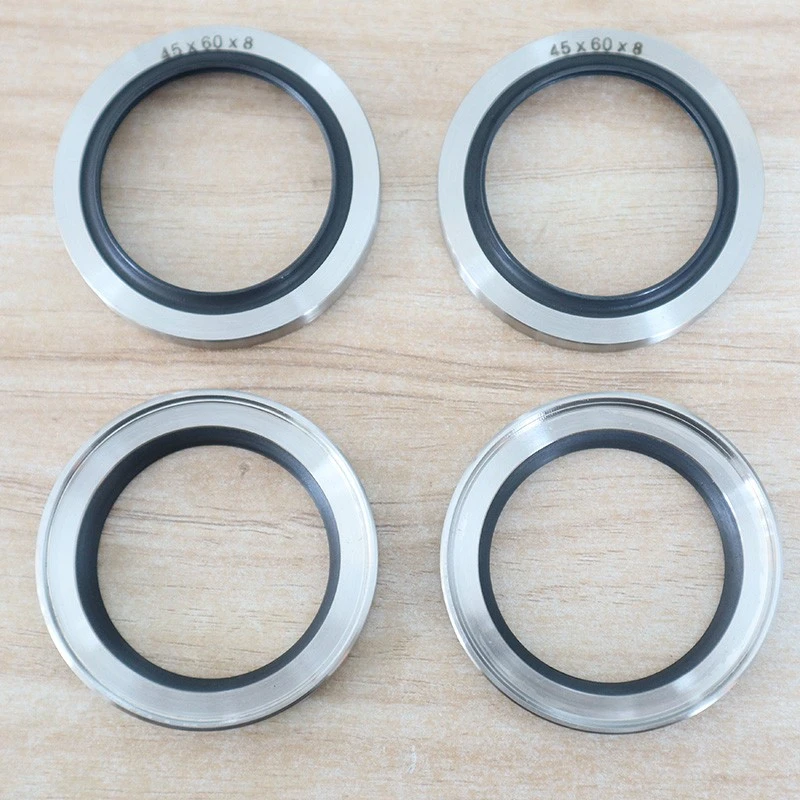

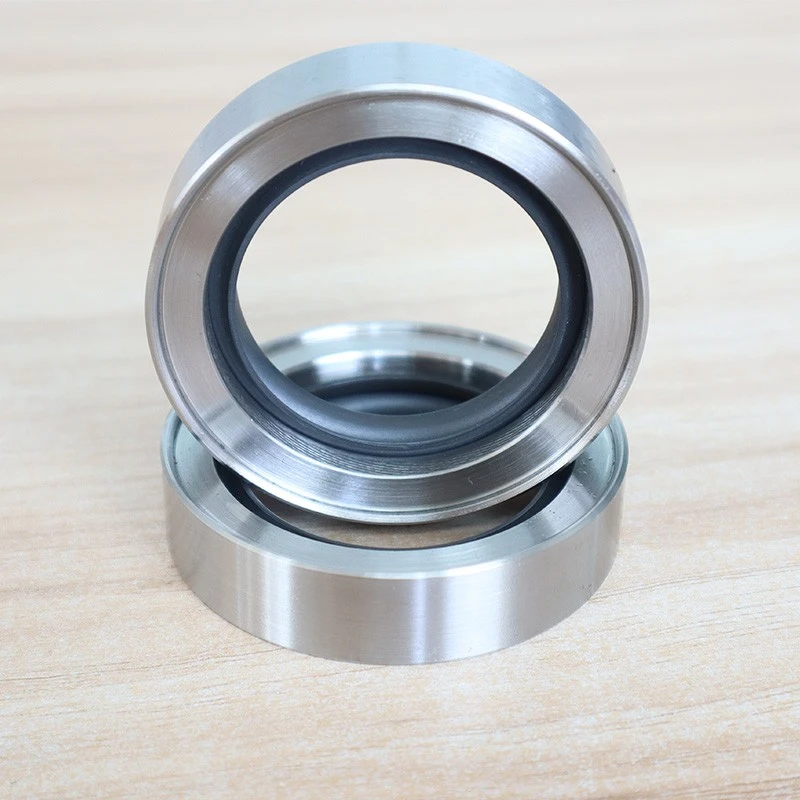

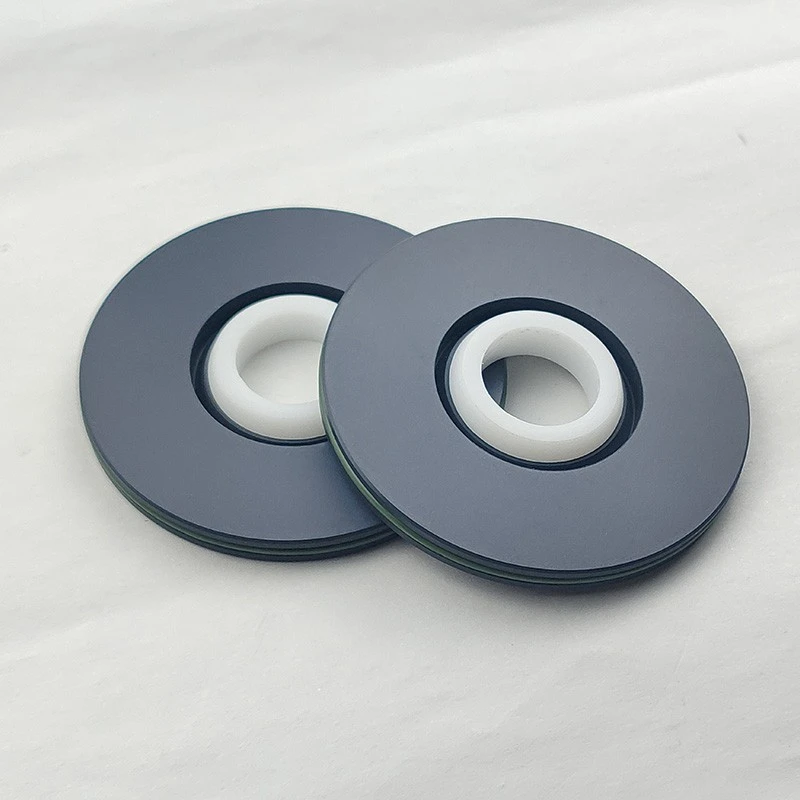

RCS Type Pt Fe Power Oil Seal (ซีลน้ำมัน PTFE)

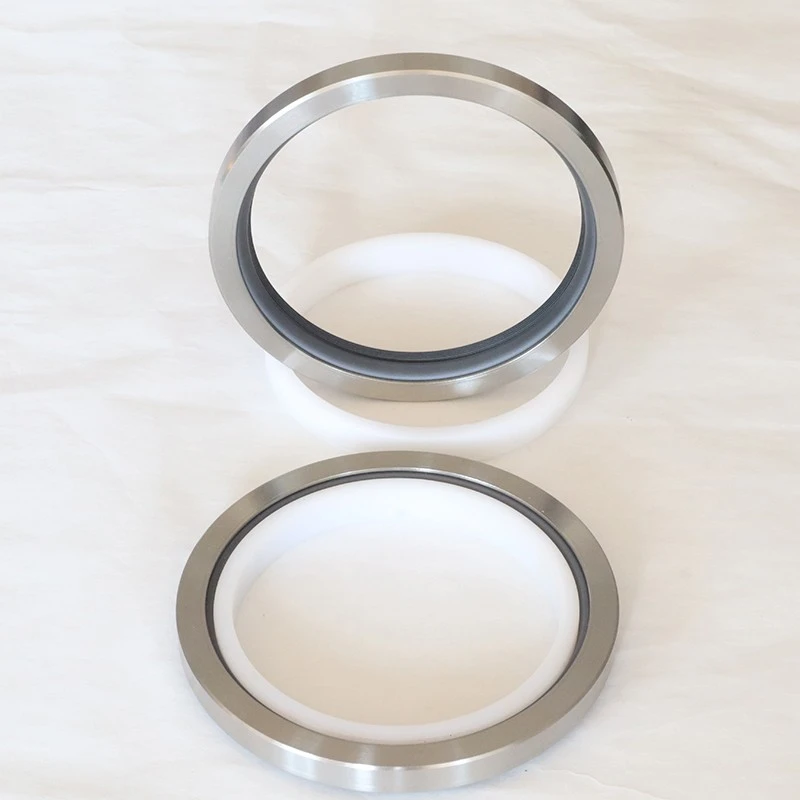

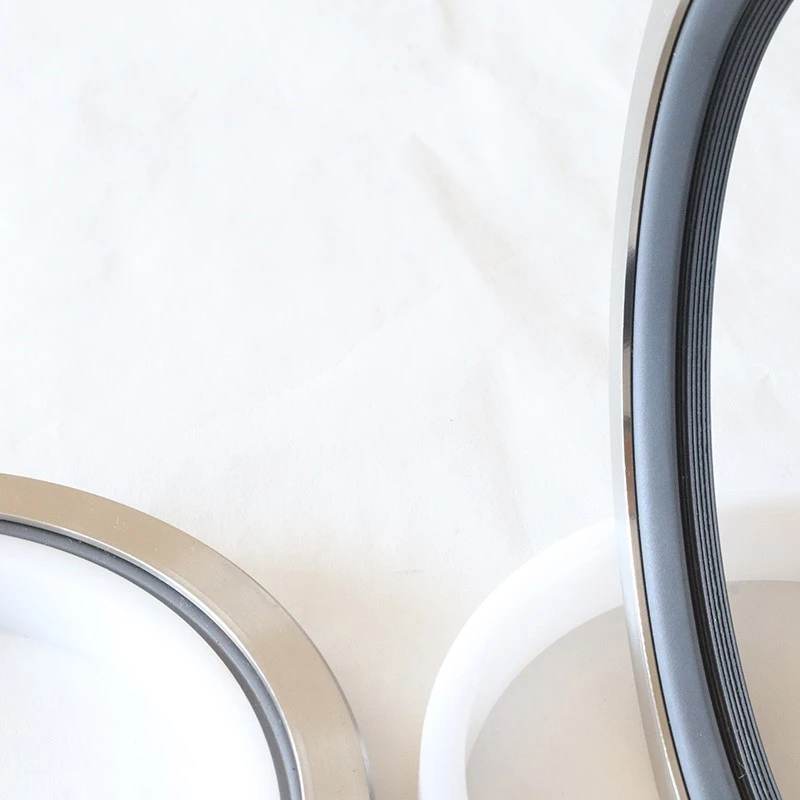

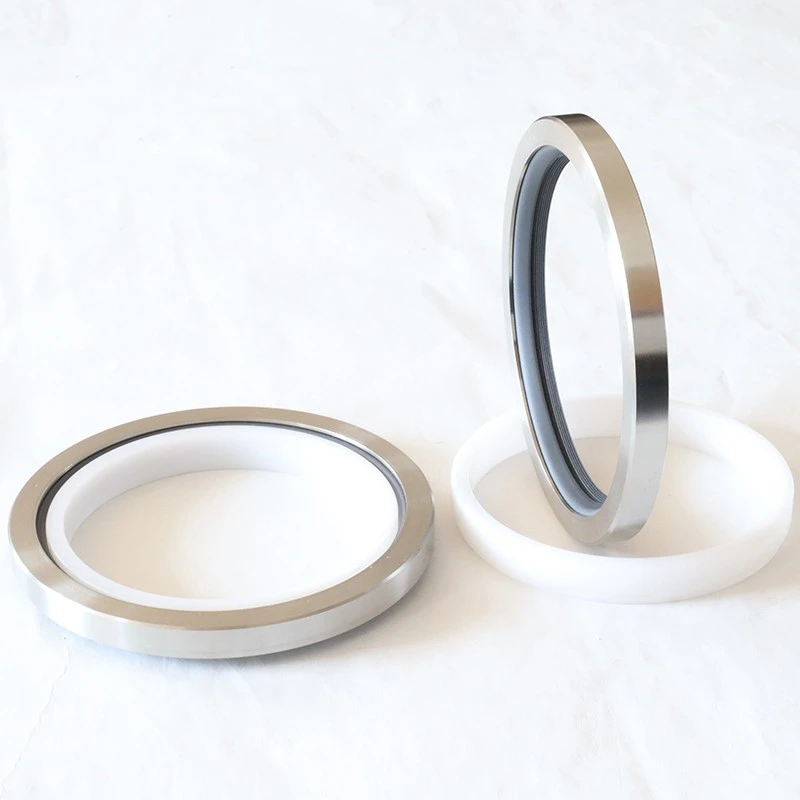

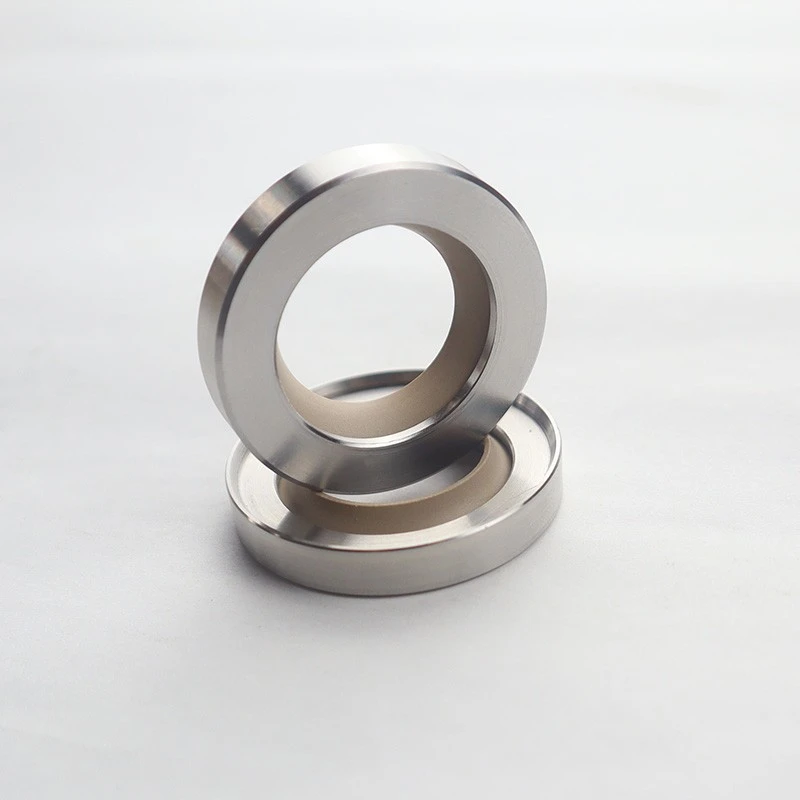

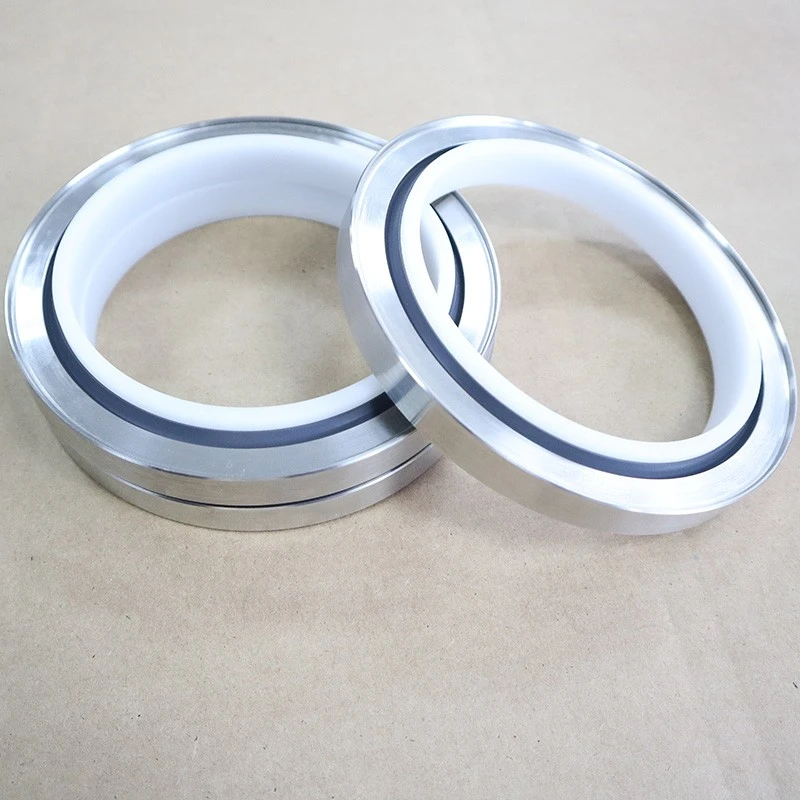

RC2057 ประเภทซีลน้ำมัน Pt Fe เต็มรูปแบบ

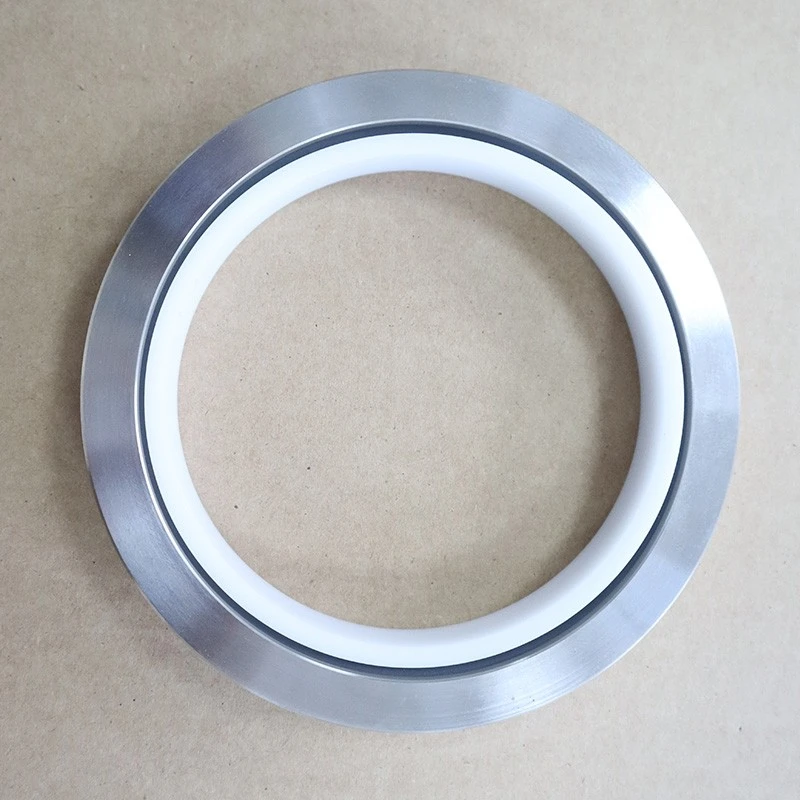

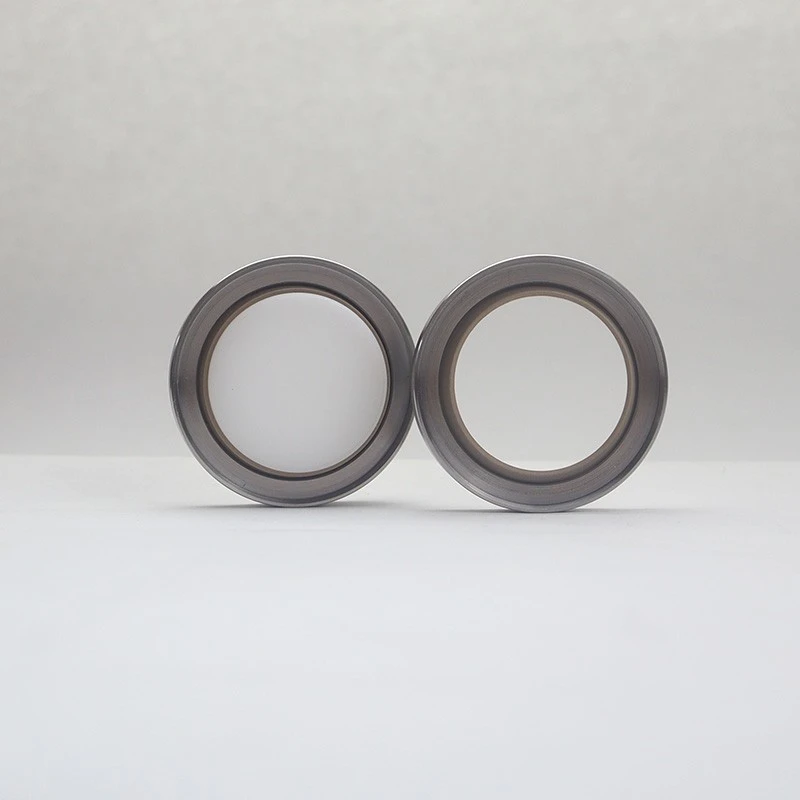

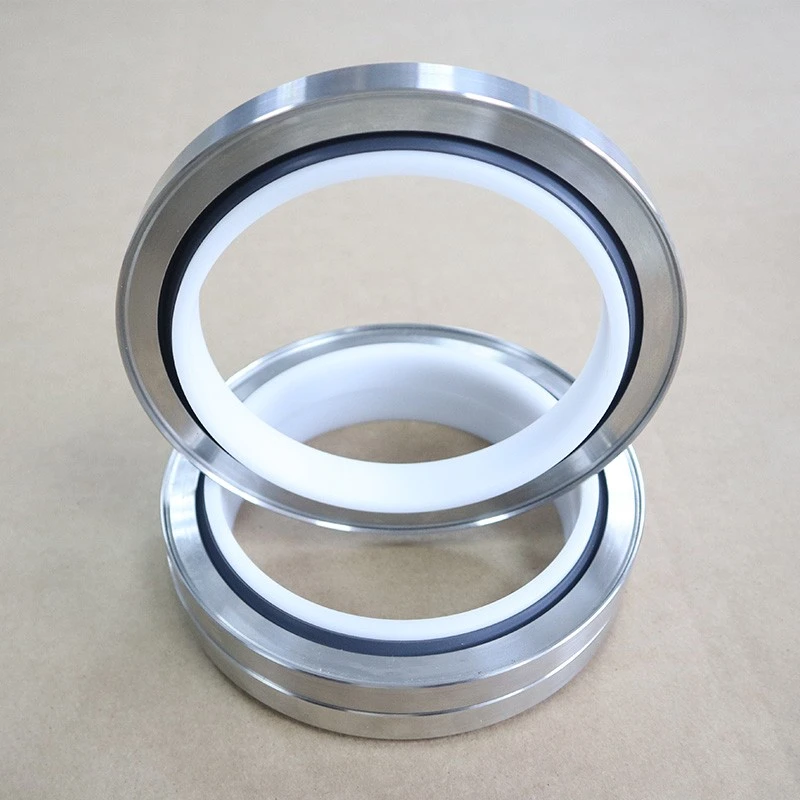

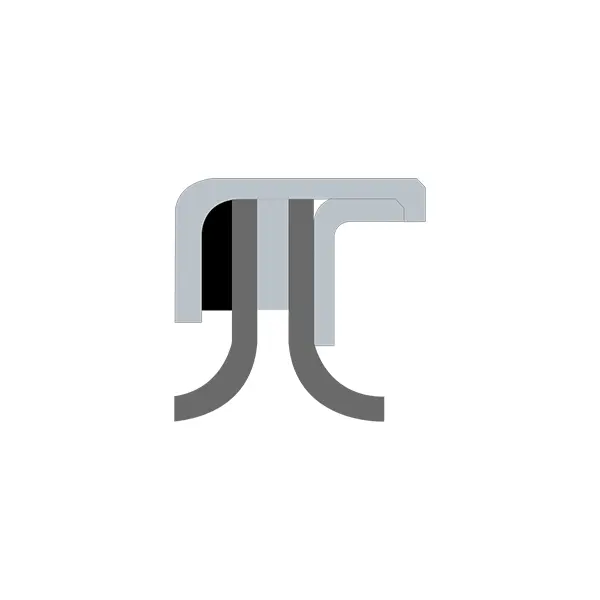

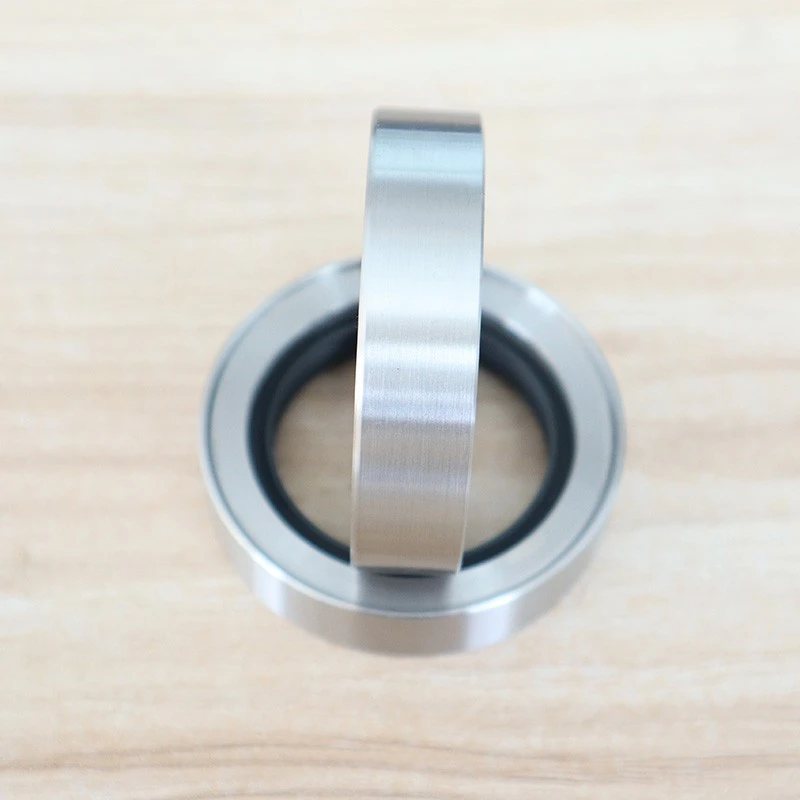

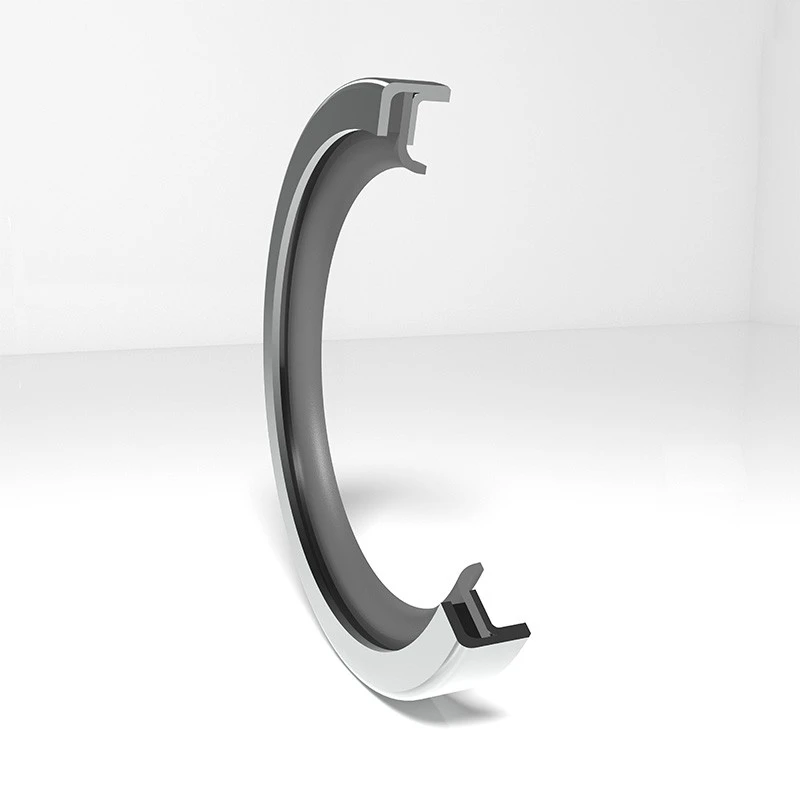

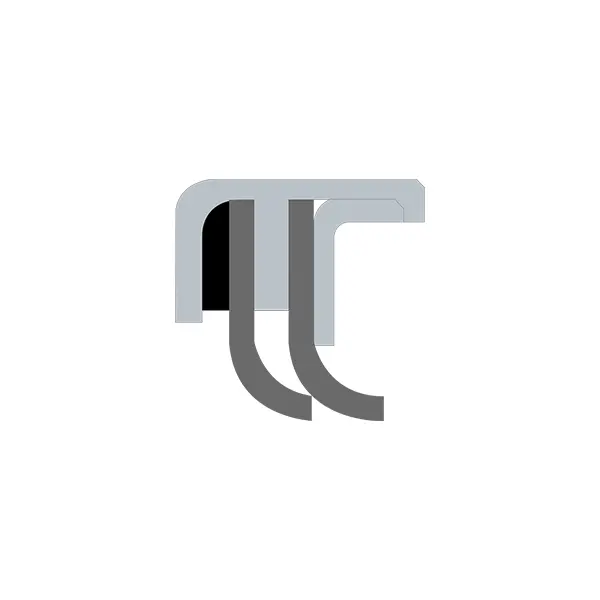

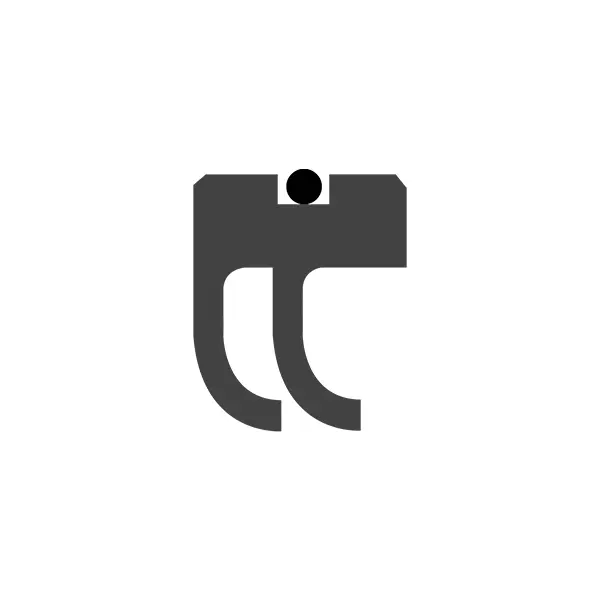

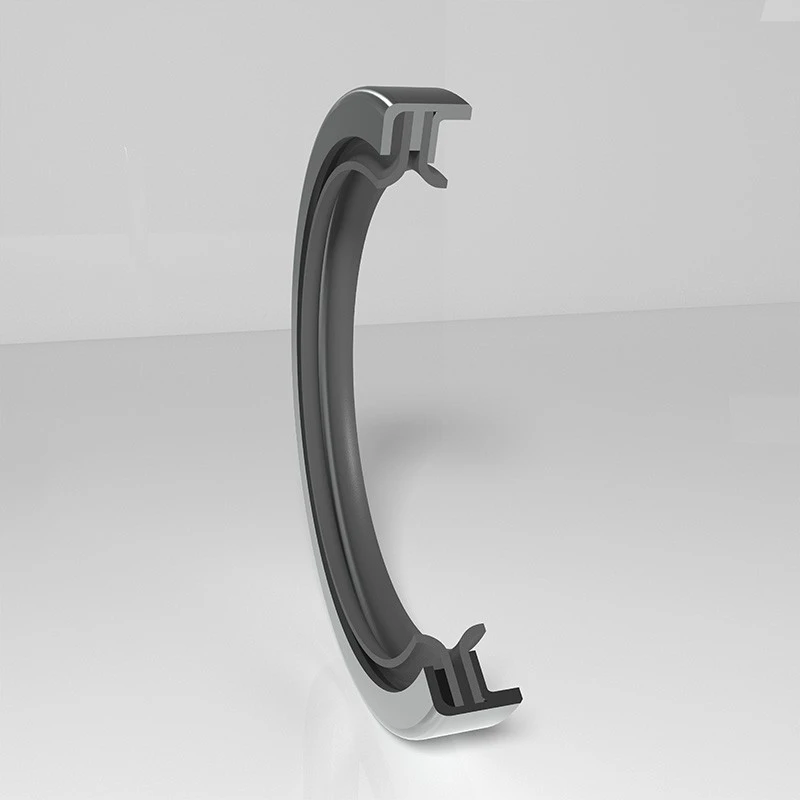

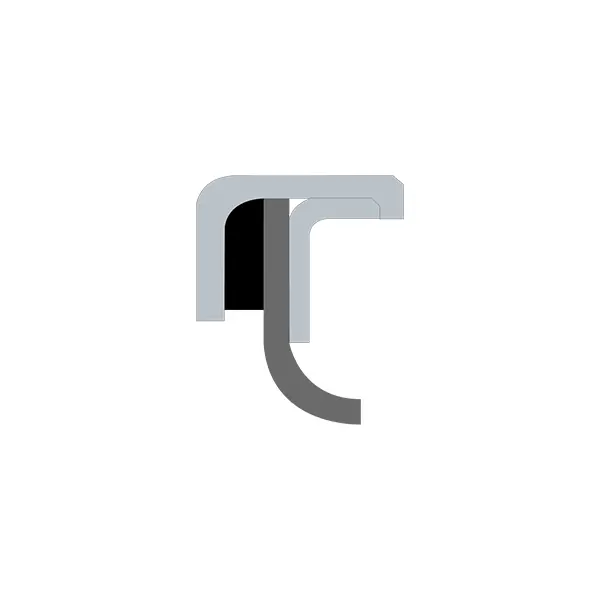

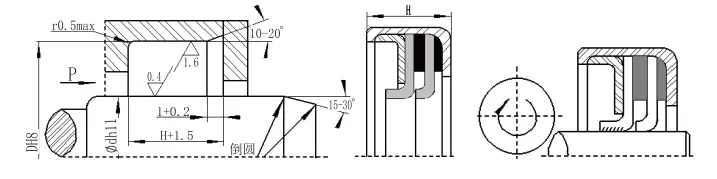

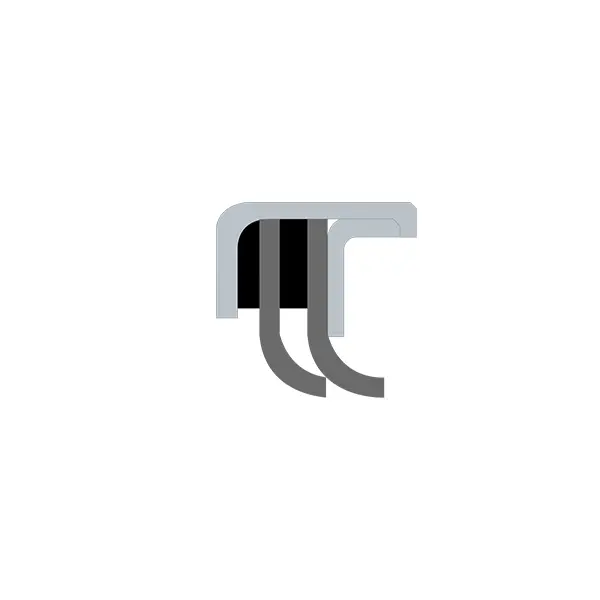

ซีลน้ำมัน PTFE Power Type ประกอบด้วยกรอบโลหะ, ริมฝีปากปิดผนึก PTFE และซีลคงที่ภายใน มันถูกแบ่งออกเป็นประเภทประเภท B ประเภท C ประเภท D ฯลฯ RC2057 ประเภทซีลน้ำมัน PTFE เต็มรูปแบบแบ่งออกเป็นประเภทและประเภท B โดยเฉพาะอย่างยิ่งเหมาะสำหรับโอกาสที่ซีลน้ำมันแบบดั้งเดิมไม่สามารถตอบสนองความต้องการได้ คุณสมบัติ:
1. ความต้านทานการกัดกร่อนทางเคมี
2. ช่วงอุณหภูมิกว้าง
3. เหมาะสำหรับการหล่อลื่นต่ำและการหล่อลื่นปลอดน้ำมัน
4. แรงเสียดทานต่ำเพื่อให้ได้การใช้พลังงานขั้นต่ำ
5. เหมาะสำหรับความเร็วสูง
6. ไม่มีการติดความต้านทานต่ำในการเริ่มต้นหลังจากปิดระยะยาว
7. เหมาะสำหรับการหมุนเพลาที่ยังไม่แข็งตัว (การเลือกลิป PTFE ที่เหมาะสม)
8. เหมาะสำหรับโอกาสที่มีแรงดันสูงขึ้น
ⅰ. แอปพลิเคชันทั่วไป:
คอมเพรสเซอร์แบบโรตารี่, คอมเพรสเซอร์สกรู, เกียร์/เกียร์, เครื่องเป่าลม, เครื่องยนต์, ปั๊มเครื่องมือเครื่องจักร, มอเตอร์ไฮดรอลิก, เครื่องหมุนเหวี่ยง ฯลฯ
ⅱ. ข้อกำหนดด้านความแข็งสำหรับพื้นผิวผสมพันธุ์
ความแข็งที่แนะนำ: HRC ≥ 58. ความแข็งที่ต้องการเกี่ยวข้องกับปัจจัยหลายประการ เพลาหมุนนุ่มยังสามารถใช้ได้ในสถานการณ์ความดันต่ำและความเร็วต่ำ แนะนำให้ใช้แผ่นลิป PTFE6 สำหรับโลหะอ่อน
ⅲ. ข้อกำหนดด้านคุณภาพสำหรับพื้นผิวผสมพันธุ์
ra = 0.2-0.63 a rz = 1-3um rmax = 1-4um
| รูปร่างหน้าตัด | แบบอย่าง | ความดัน (MPA) | อุณหภูมิ (℃) | ความเร็ว (m/s) | ปานกลาง |
|
RCS-A | 0.5 | -35 ~+200 | 40 | น้ำมันก๊าซน้ำ ฯลฯ |
|
RCS-B | 2 | -35 ~+200 | 20 | น้ำมันก๊าซน้ำ ฯลฯ |
|
RCS-C | 1 | -35 ~+200 | 20 | น้ำมันก๊าซน้ำ ฯลฯ |
|
RCS-D | 2 | -35 ~+200 | 20 | น้ำมันก๊าซน้ำ ฯลฯ |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | สื่อเกือบทั้งหมด |
|
RC2057-B | 2 | -35 ~+200 | 20 | สื่อเกือบทั้งหมด |
ⅳ. รูปแบบการไหลของเกลียวพลังงานของของไหล:

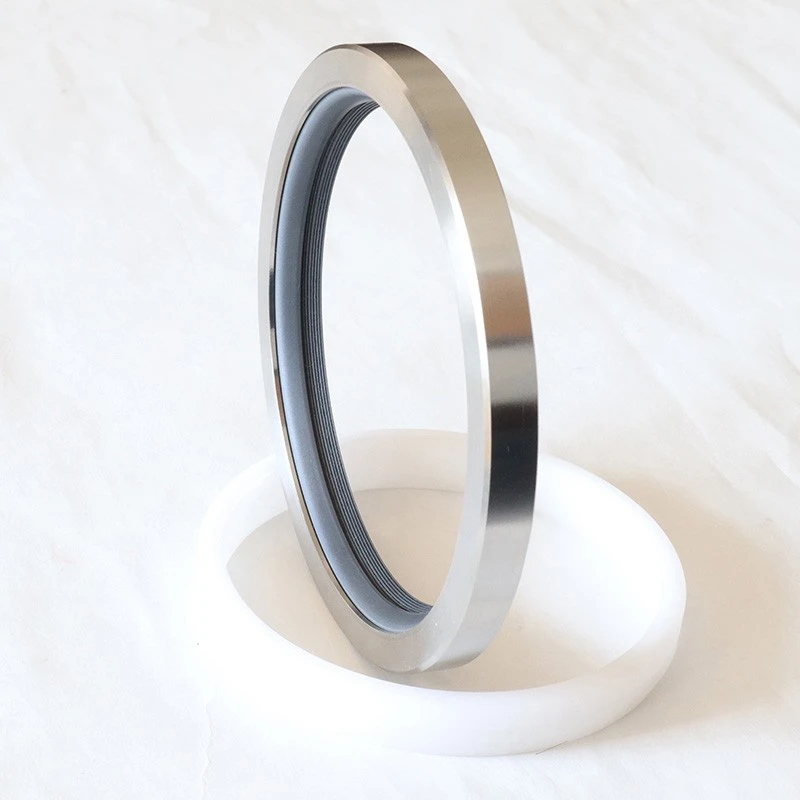

ประเภท RCS-D ใช้แผ่นลิปที่มีโครงสร้างรูปแบบการไหลของเกลียวเพื่อปรับปรุงความสามารถในการปิดผนึก เพลาหมุนได้รับอนุญาตให้หมุนในทิศทางเดียวเท่านั้น

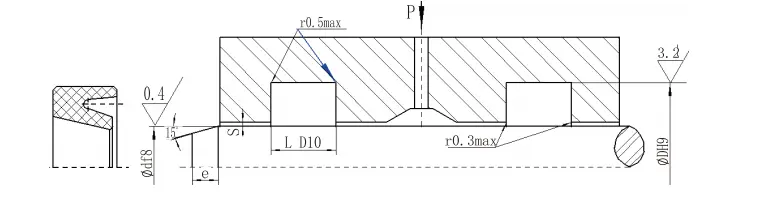

RC20658 ขนาดการติดตั้ง
| แบบอย่าง | DF8 | DH9 | l d10 | sสูงสุด |
| RC2065A | 400-3000 | d+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | d+17.5 | ||
| > 3000 | โปรดปรึกษา บริษัท ของเรา | |||
ความยาว Charmfer
| ช่วงเส้นผ่านศูนย์กลางของก้าน | ความยาว Charmfer E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2544-3000 | 25 |
ข้อมูลจำเพาะและขนาด:
| D F8 มาตรฐาน RC2051 | D F8 โหลดเบา rc2051-q | D F8 โหลดหนัก RC2051-Z | D H9 | L+0.2 | L1 | rสูงสุด | Sสูงสุด | Zนาที | d0 | ||
| <10mpa | <20MPA | <40MPA | |||||||||
| - | 5 ~ 15.9 | - | d+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | d+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | d+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1,000 ~ 1599 | 108 ~ 670.9 | d+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1,000 ~ 1599 | ≥1600 | 671 ～ 999 | d +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1,000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางเพลา≤30mmขอแนะนำให้ใช้ร่องแบบเปิด ประเภทโหลดเบาติดตั้งได้ง่ายกว่าในร่องปิด
2. ขอแนะนำให้ความแข็งของพื้นผิวของเพลาหมุนคือ HRC> 58

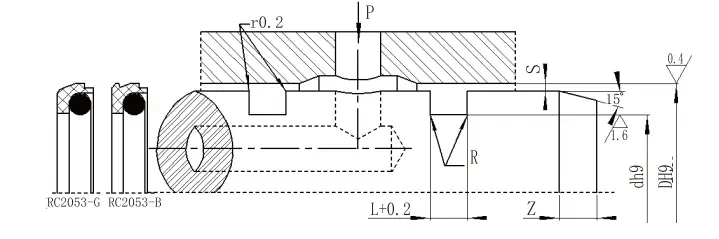

RC2053
| ช่วงรูรับแสง D H9 | เส้นผ่านศูนย์กลางร่อง D H9 | ร่องความกว้าง l+0.2 | ตราประทับความสูง L1 | มุมโค้งมน rสูงสุด | การกวาดล้างรัศมี | เลี้ยว zนาที | เส้นผ่านศูนย์กลางลวดโอริง D0 | ||
| <10mpa | <20MPA | <40MPA | |||||||
| 8 ~ 12 | d-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-155.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-199.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางเพลา≤ 30 มม. แนะนำให้เปิดร่อง
RC2052
| ช่วงเส้นผ่านศูนย์กลางเพลา D F8 | เส้นผ่านศูนย์กลางร่อง D H9 | ร่องความกว้าง l+0.2 | การกวาดล้างรัศมีสูงสุด | มุมโค้งมน Rสูงสุด | เลี้ยว Zนาที | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | d+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | d+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | d+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | d+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางเพลา≤ 30 มม. แนะนำให้เปิดร่อง
2. สำหรับแรงกดดัน> 30 MPa พื้นที่รากซีลใช้ความอดทน H8/F8
RC2054| ช่วงรูรับแสง D H9 | เส้นผ่านศูนย์กลางร่อง D H9 | ร่องความกว้าง l+0.2 | การกวาดล้างรัศมีสูงสุด | มุมโค้งมน Rสูงสุด | เลี้ยว Zนาที | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-155.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | d-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| ประวัติโดยย่อ | แบบอย่าง | ความดัน (MPA) | อุณหภูมิ (℃) | ความเร็วอ้างอิง (m/s) |
ค่า PV อ้างอิง MPA.M/S | สื่อ |
|
RC2051-B | ≤70 (มาตรฐาน) | -35 ~+100 (การจับคู่ O-Ring NBR) | <2 | ≤5 | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| ≤30 (ความเร็วสูง) | -20 ~+200 (การจับคู่โอริง FKM) | <6 | ||||
|
RC051-G | ≤70 (มาตรฐาน) | -35 ~+100 (การจับคู่ O-Ring NBR) | <2 | ≤5 | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| ≤30 (ความเร็วสูง) | -20 ~+200 (การจับคู่โอริง FKM) | <6 | ||||
|
RC2053-B | ≤70 (มาตรฐาน) | -35 ~+100 (การจับคู่ O-Ring NBR) | <2 | ≤5 | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| ≤30 (ความเร็วสูง) | -20 ~+200 (การจับคู่โอริง FKM) | <6 | ||||
|
RC2053-G | ≤70 (มาตรฐาน) | -35 ~+100 (การจับคู่ O-Ring NBR) | <2 | ≤5 | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| ≤30 (ความเร็วสูง) | -20 ~+200 (การจับคู่โอริง FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤2 | ≤2.5 | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
|
RC2054 | ≤40 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤2 | - | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0.5 | - | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
|
RDI | <36 | -35 ~+100 | <0.5 | - | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
|
RDA | <36 | -35 ~+100 | <0.5 | - | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | น้ำมันน้ำก๊าซ ฯลฯ |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | น้ำมันน้ำก๊าซ ฯลฯ |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | น้ำมันน้ำก๊าซ ฯลฯ |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | น้ำมันน้ำก๊าซ ฯลฯ |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | สื่อเกือบทั้งหมด |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | สื่อเกือบทั้งหมด |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | น้ำมันไฮดรอลิกอิมัลชันน้ำจาระบี ฯลฯ |
