ประสิทธิภาพและการใช้งาน

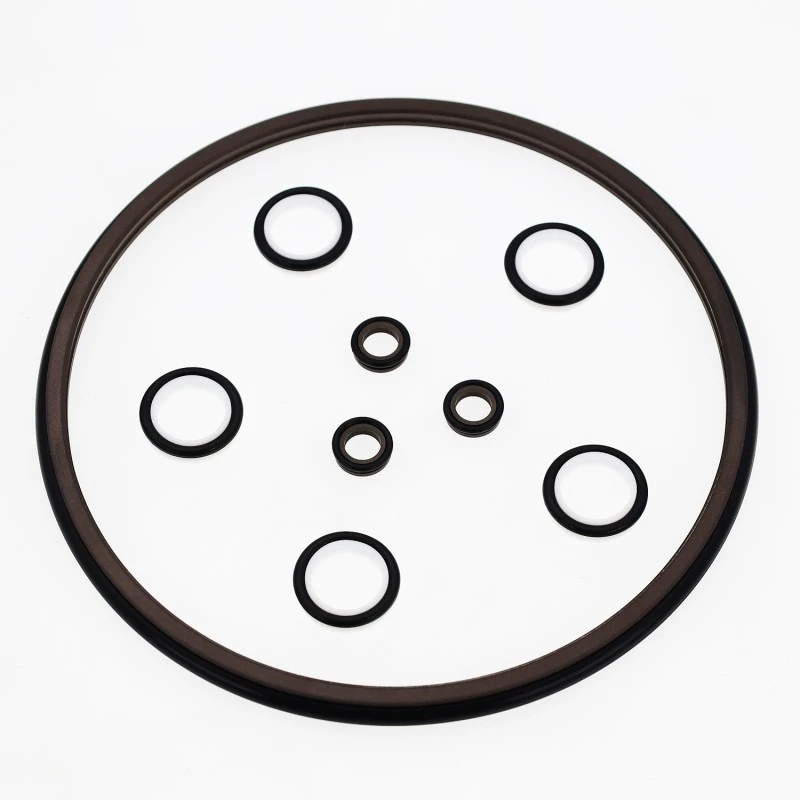

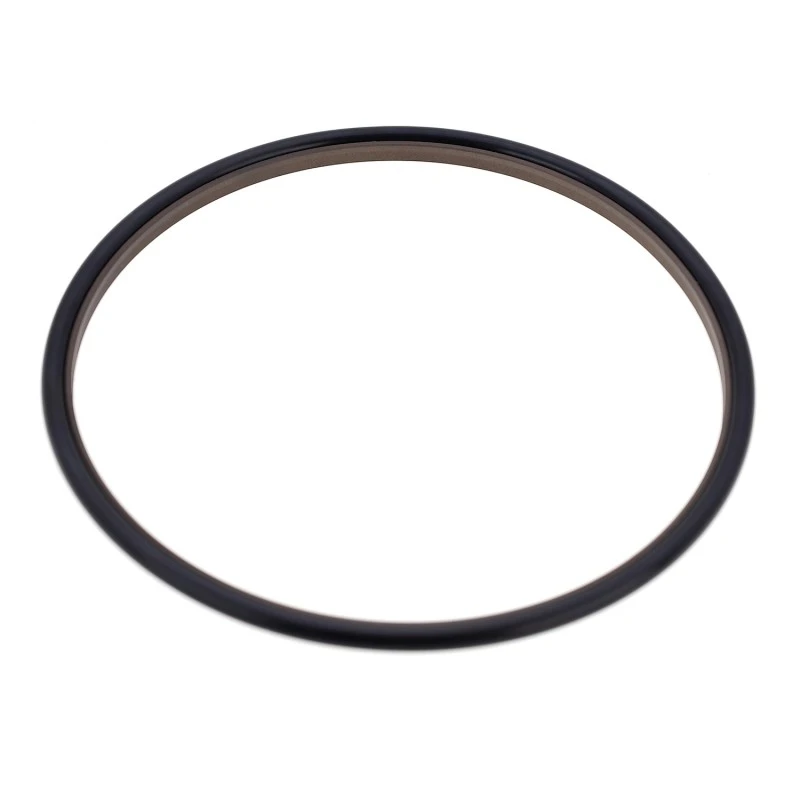

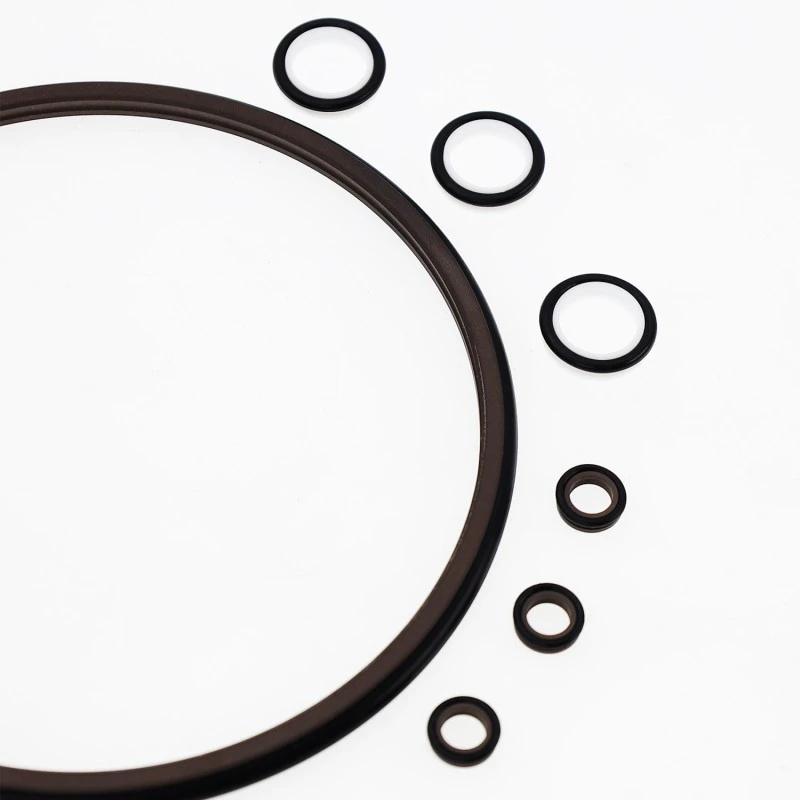

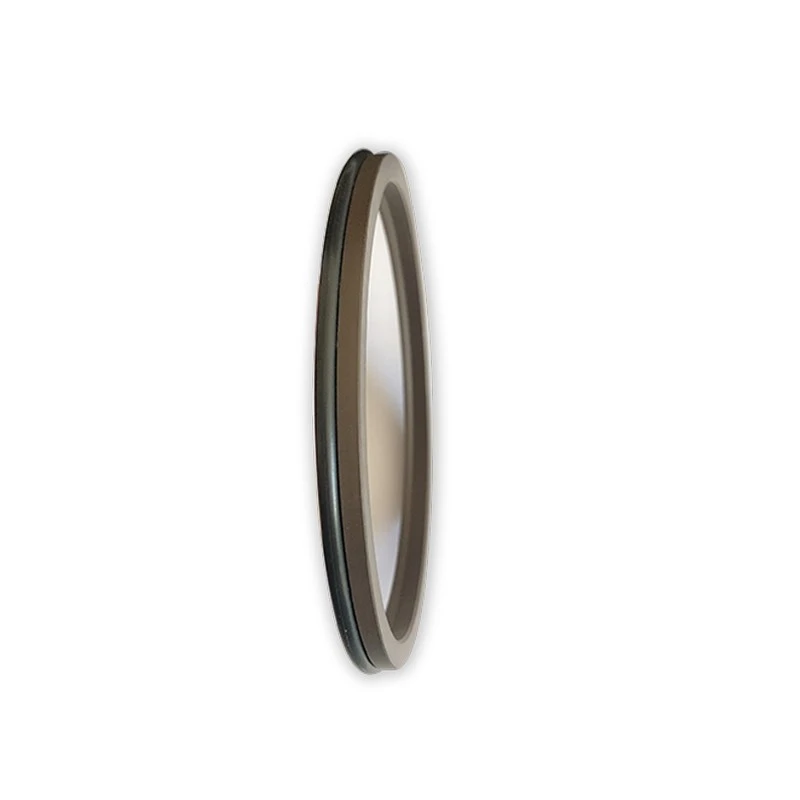

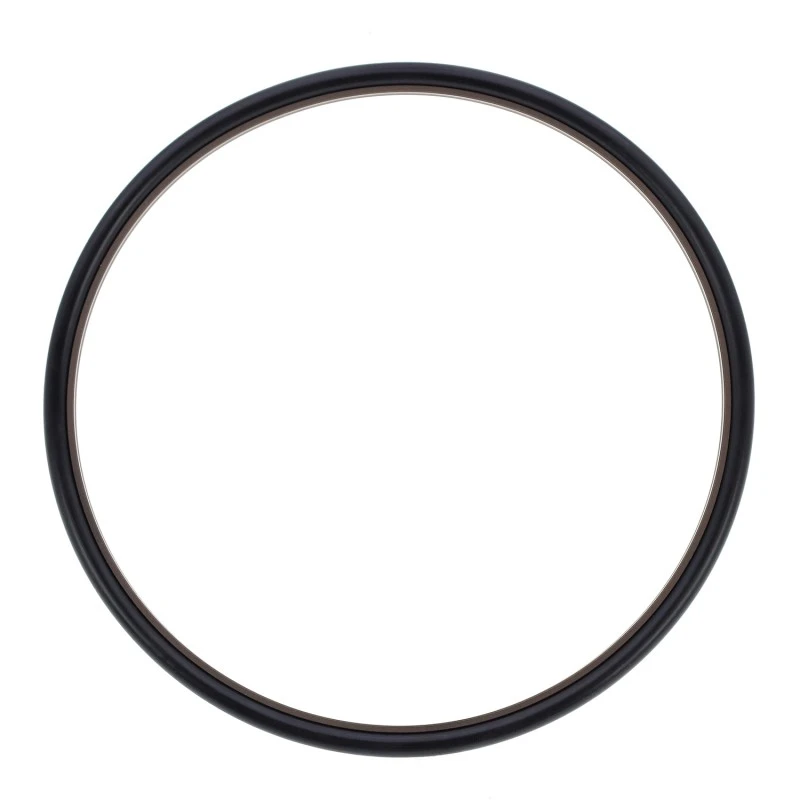

ซีลปัดน้ำฝนแบบ double-lip เป็นซีลปัดน้ำฝนแบบสองทิศทางที่ประกอบด้วยแหวนปัดน้ำฝน double-lip ที่บรรจุด้วย PTFE และโอริง โอริงให้พรีโหลดเพื่อชดเชยการสึกหรอของวงแหวน PTFE เหมาะสำหรับการเคลื่อนที่แบบลูกสูบ การแกว่ง หรือการหมุนวน
สภาพการทำงาน
|
ความดัน MPa |
อุณหภูมิ °C |
ความเร็ว ม./วินาที |
ปานกลาง |
|
- |
-35~+100 (ตรงกับโอริง NBR) |
6 |
น้ำมันไฮดรอลิก อิมัลชัน น้ำ ฯลฯ |
|
-20~+200 (จับคู่โอริง FKM) |
ตัวอย่างการสั่งซื้อ
สั่งซื้อรุ่น RCF02-80-PTFE3-R01
RCF02 - รุ่น 80 - เส้นผ่านศูนย์กลางเพลา PTFE3 - PTFE RO1 ดัดแปลงสำหรับใช้งานทั่วไป - รหัสวัสดุยางที่ตรงกัน
ไนไตรล์ (NBR) - R01, ฟลูออโรคาร์บอน (FKM) - RO2

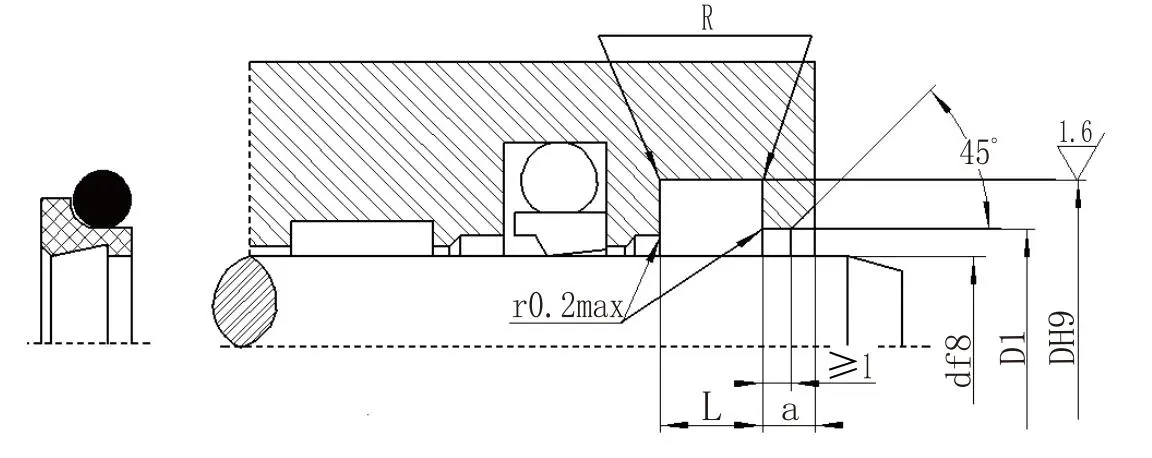

ตารางพารามิเตอร์ข้อมูลจำเพาะ (สามารถระบุผลิตภัณฑ์ทุกขนาดภายในช่วงพารามิเตอร์ได้)
|
ช่วงเส้นผ่านศูนย์กลางเพลา วัน f8 |
เส้นผ่านศูนย์กลางร่อง ดี H9 |
ความกว้างของร่อง ล+0.2 |
เส้นผ่านศูนย์กลางรูเปิด D1H11 |
ความกว้างของรูเปิด ≥ |
มุมโค้งมน R≤ |
เส้นผ่านศูนย์กลางลวดโอริง d0 |
|
4~11 |
ดี+4.8 |
3.7 |
ดี+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
ดี+6.8 |
5.0 |
ดี+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
ดี+8.8 |
6.0 |
ดี+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
ดี+12.2 |
8.4 |
ดี+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
ดี+16.0 |
11.0 |
ดี+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
ดี+20.0 |
14.0 |
ดี+2.5 |
5 |
2.0 |
8.60 |
