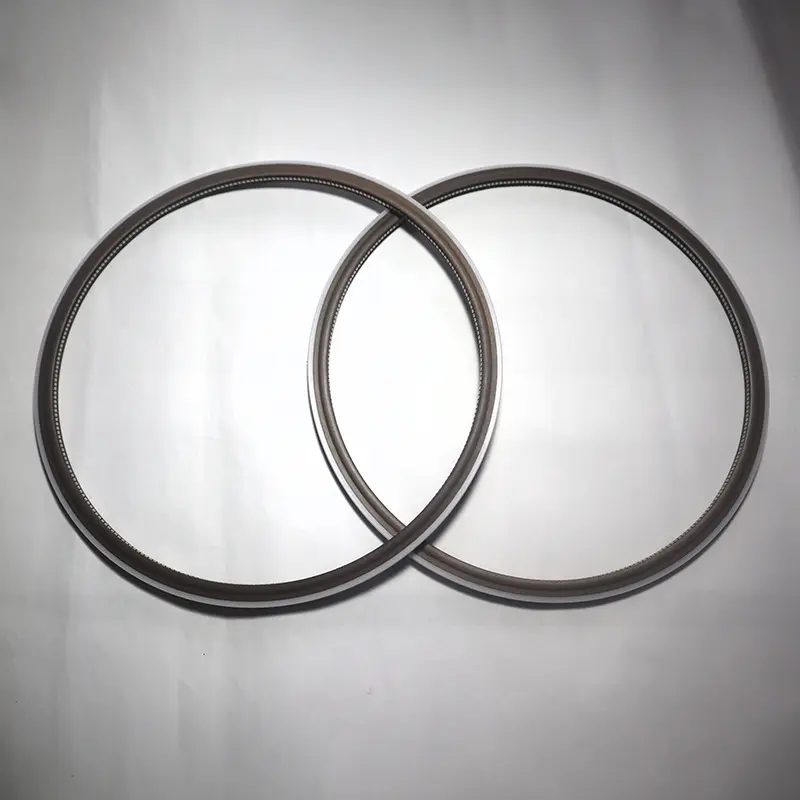

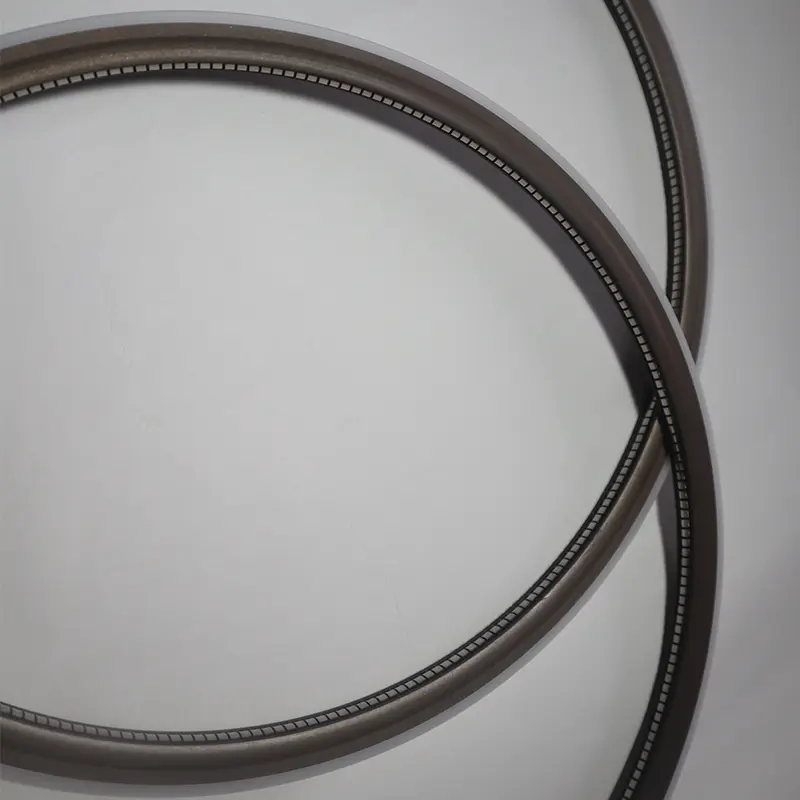

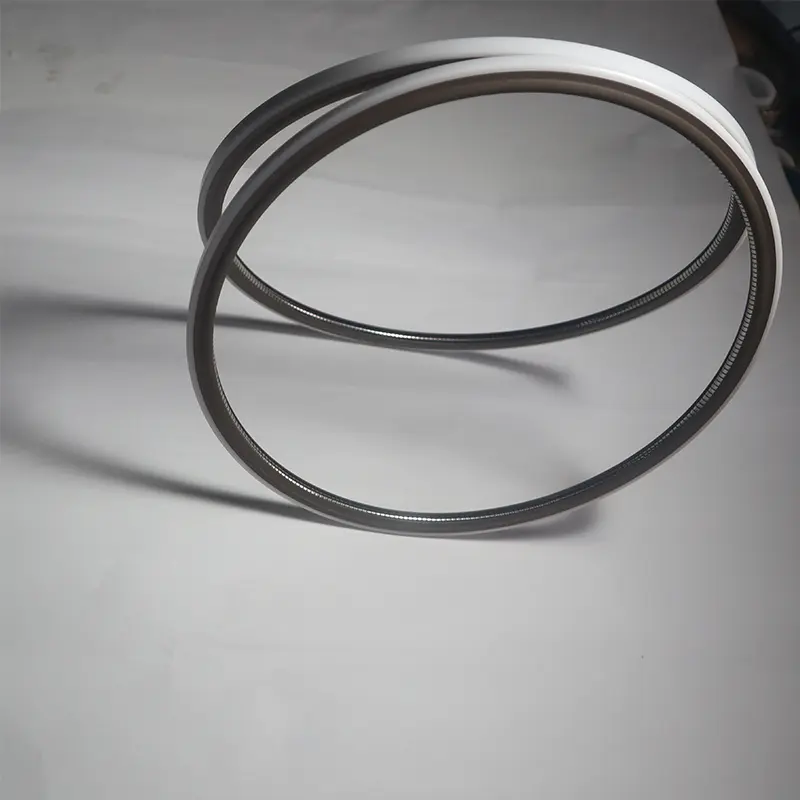

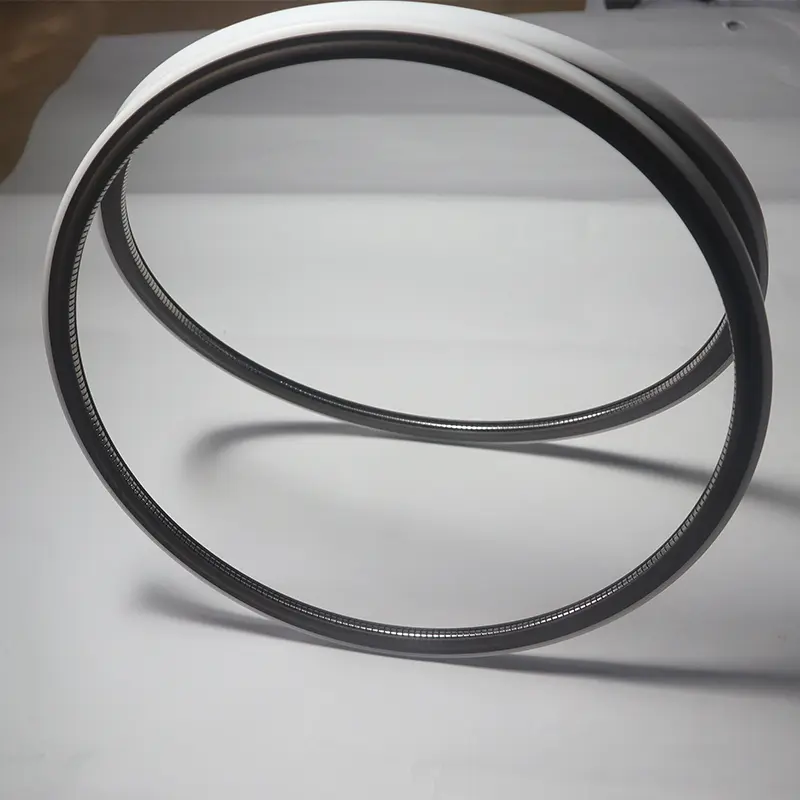

ซีลสปริงสปริงปลายทางที่เราเปิดตัวรวมถึงรุ่นที่แตกต่างกันแต่ละแบบมีเขตการปกครองของตัวเอง พวกเขาทั้งหมดได้รับการพัฒนาอย่างเคร่งครัดผลิตและทดสอบ

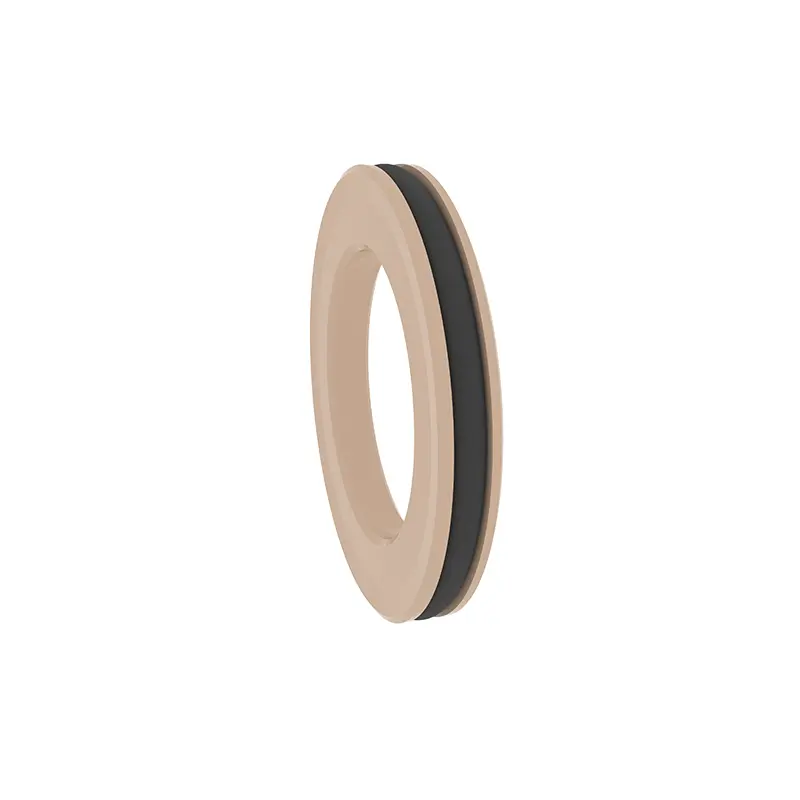

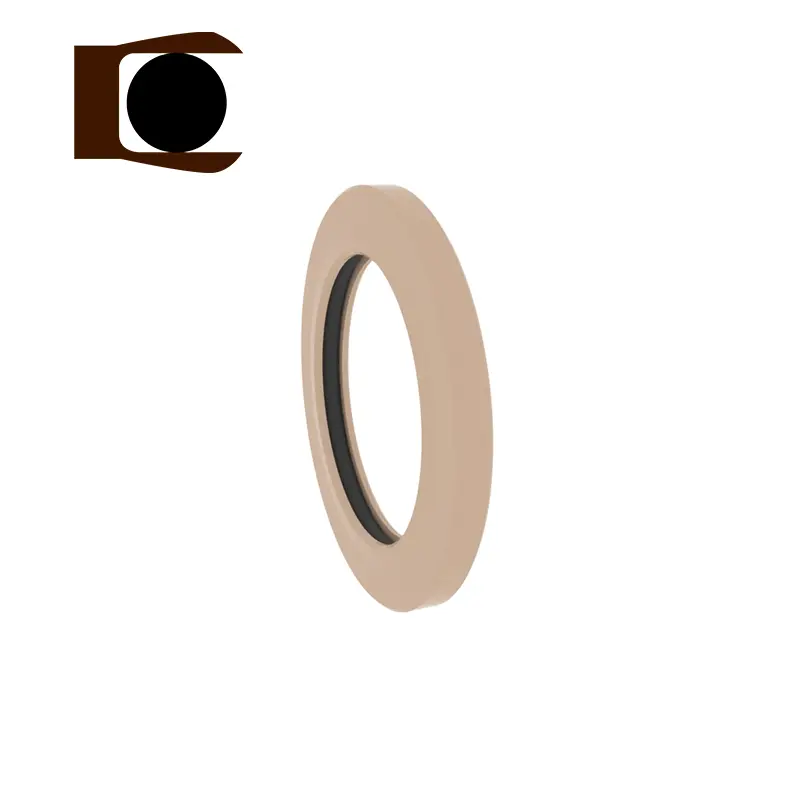

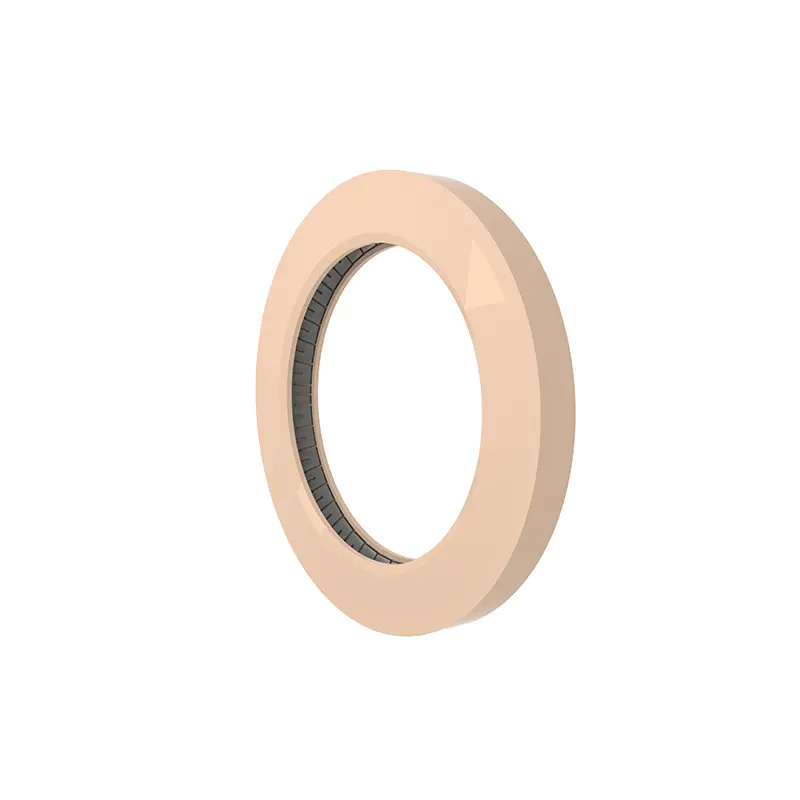

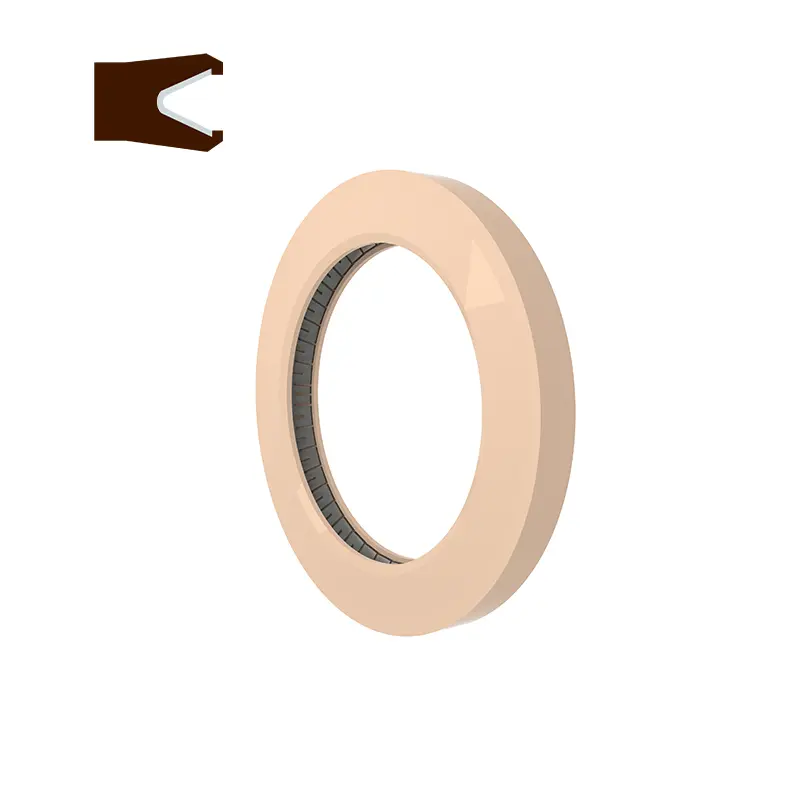

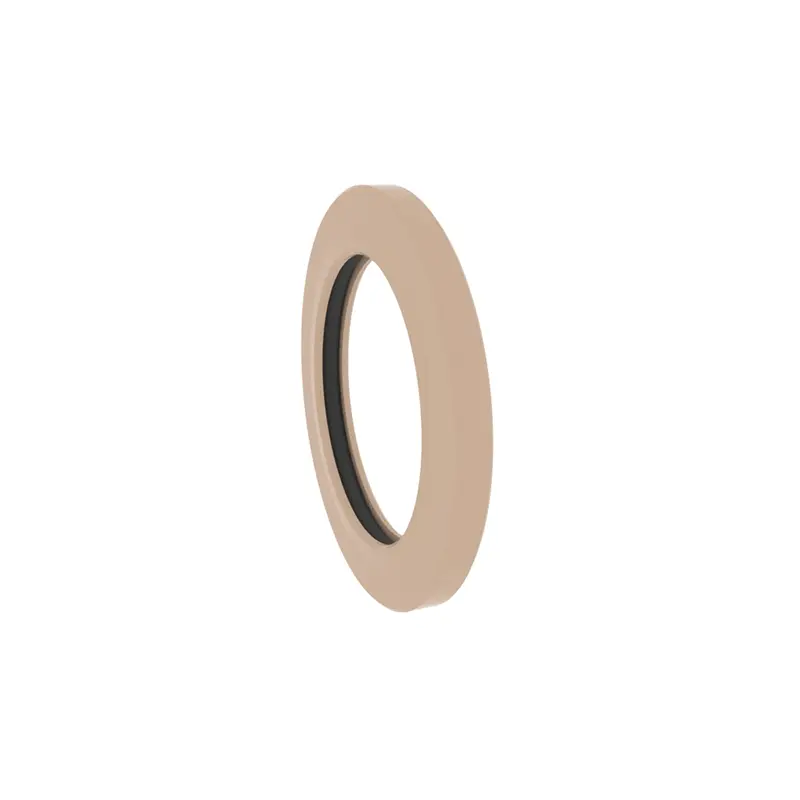

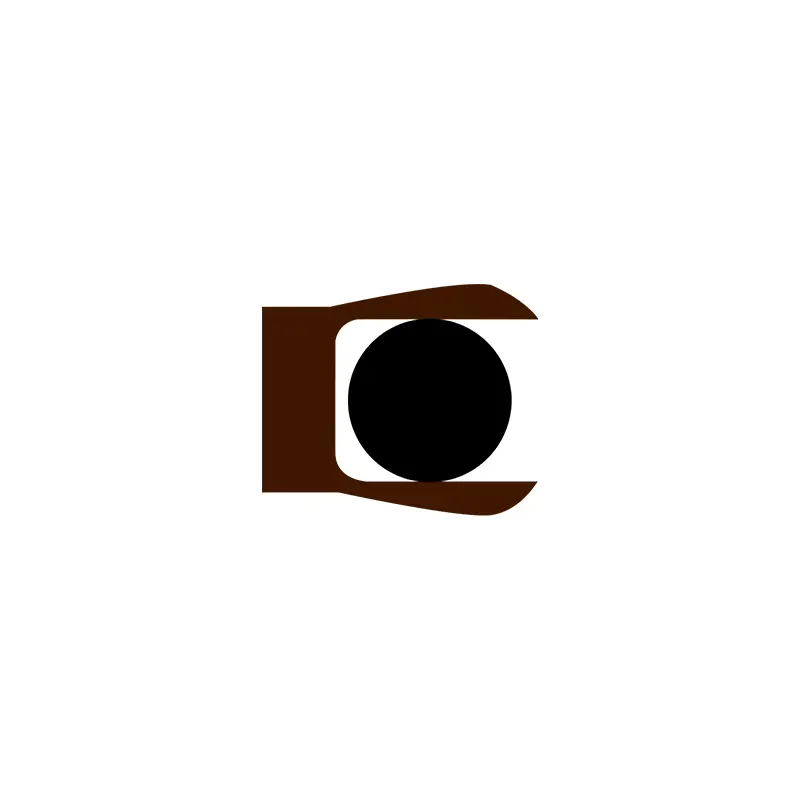

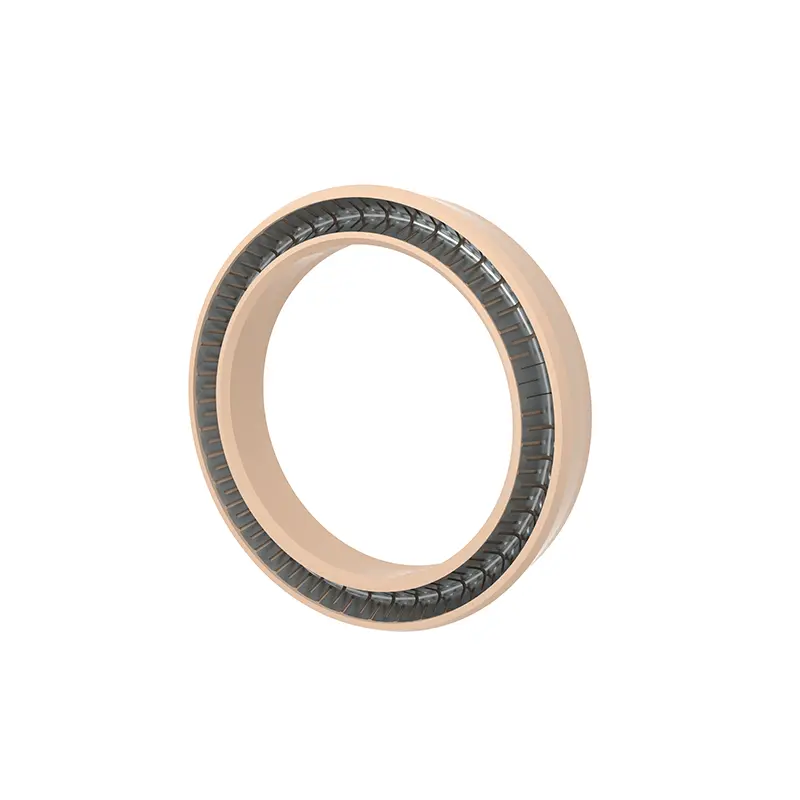

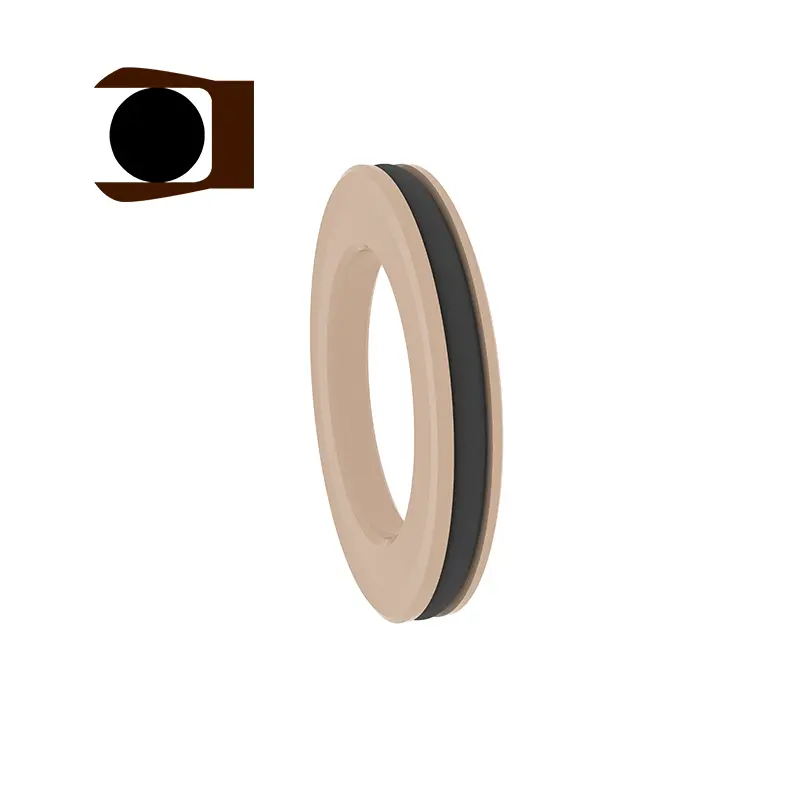

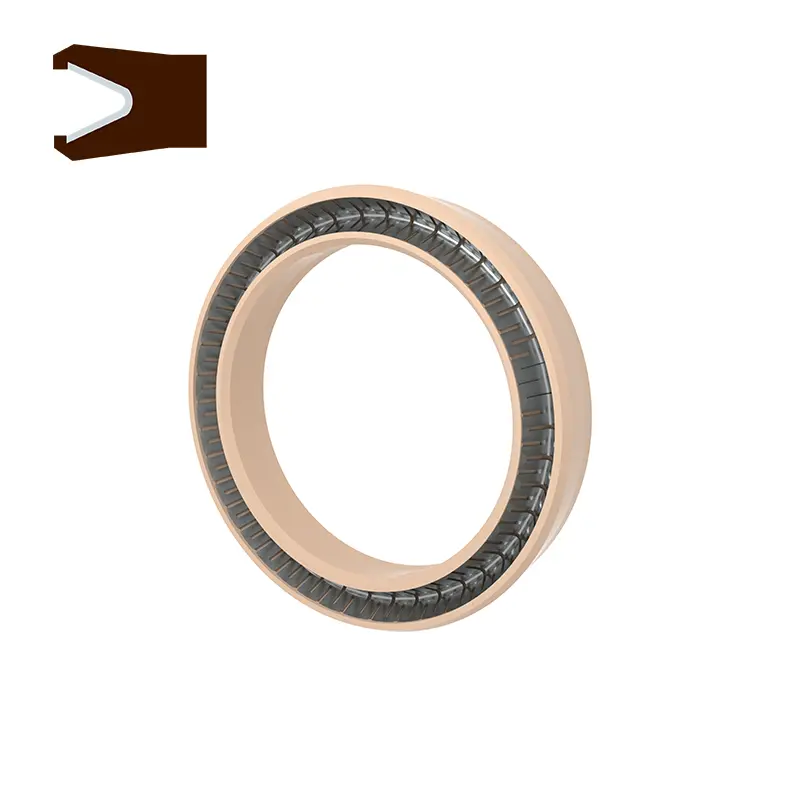

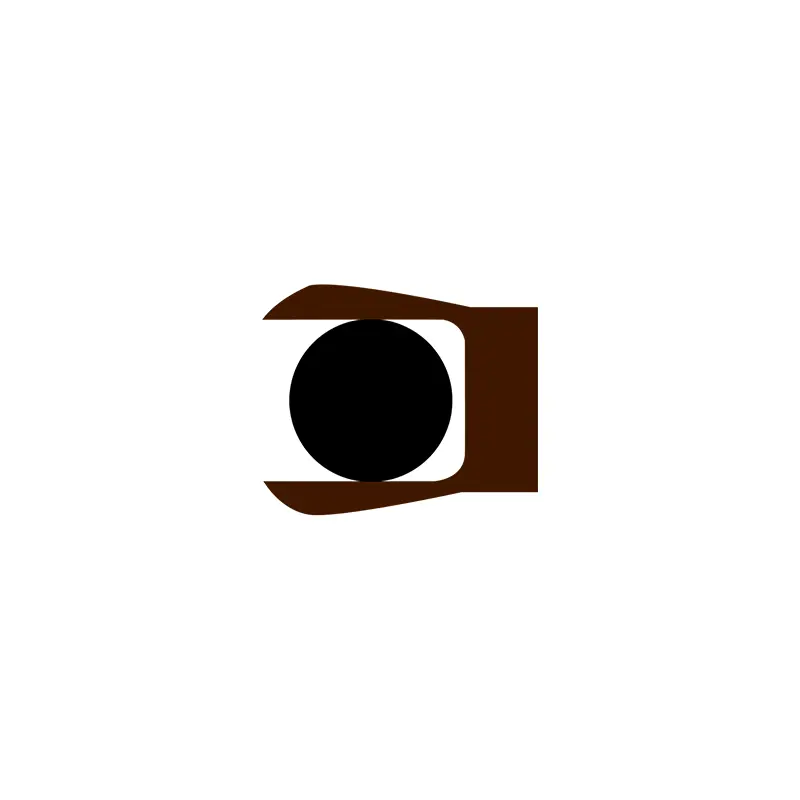

RC2876 และ RC2877 เป็น Pan-Seals และ RC2876-B และ RC2877-B เป็นซีลรวมรูปตัว Y สองแผนกที่แตกต่างกันระหว่างแต่ละรุ่นมีร่องเดียวกันและสามารถเปลี่ยนได้ พวกเขาเหมาะสำหรับการติดตั้งตามแนวแกน (ปลาย) และหน้าแปลนความดันทางเดียวแบบคงที่และสามารถใช้ในสถานที่ที่ความขรุขระของพื้นผิวไม่เหมาะ Pan-Seals ทั้งสองประกอบด้วยสปริงสแตนเลสและพลาสติกฟังก์ชั่นสูง สปริงสแตนเลสสามารถเลือกได้เป็นสปริงรูปตัววีและสปริงรูปโอ และเมื่อใช้ RC2876-B และ RC2877-B คุณจำเป็นต้องเลือกวัสดุอีลาสโตเมอร์ที่ตรงกันอย่างสมเหตุสมผล
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
RC2876
สภาพการทำงานที่เกี่ยวข้อง (ค่าขีด จำกัด ไม่ควรปรากฏในเวลาเดียวกัน)
| MPA แรงดัน | ความเร็ว m/s | อุณหภูมิ℃ | ปานกลาง | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | ของเหลวสารเคมีก๊าซทั้งหมด |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
การเลือกวัสดุ
1. วัสดุโอริงที่ตรงกันสามารถทำได้: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 ฯลฯ

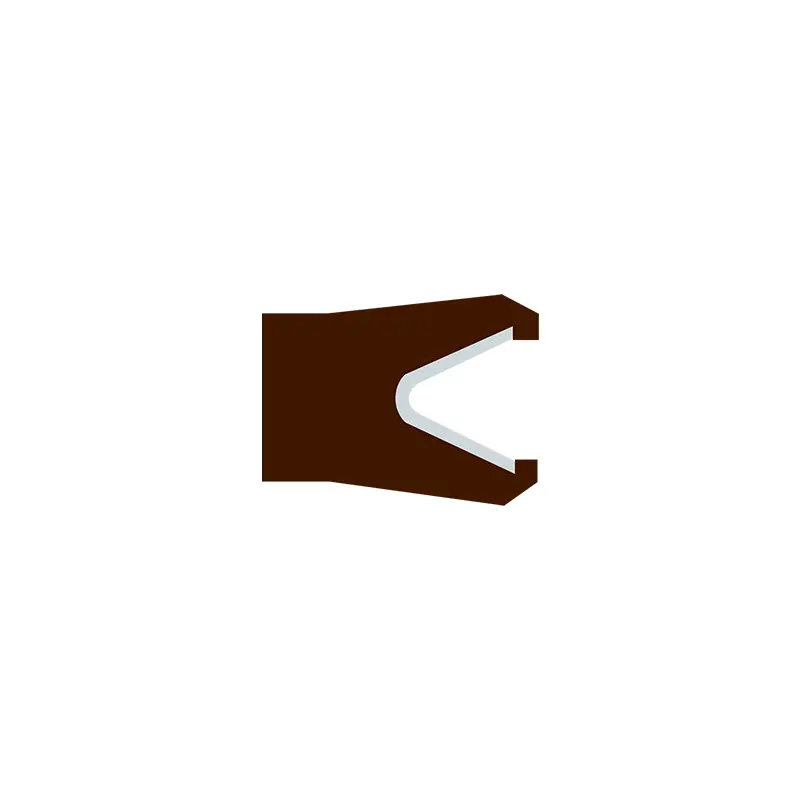

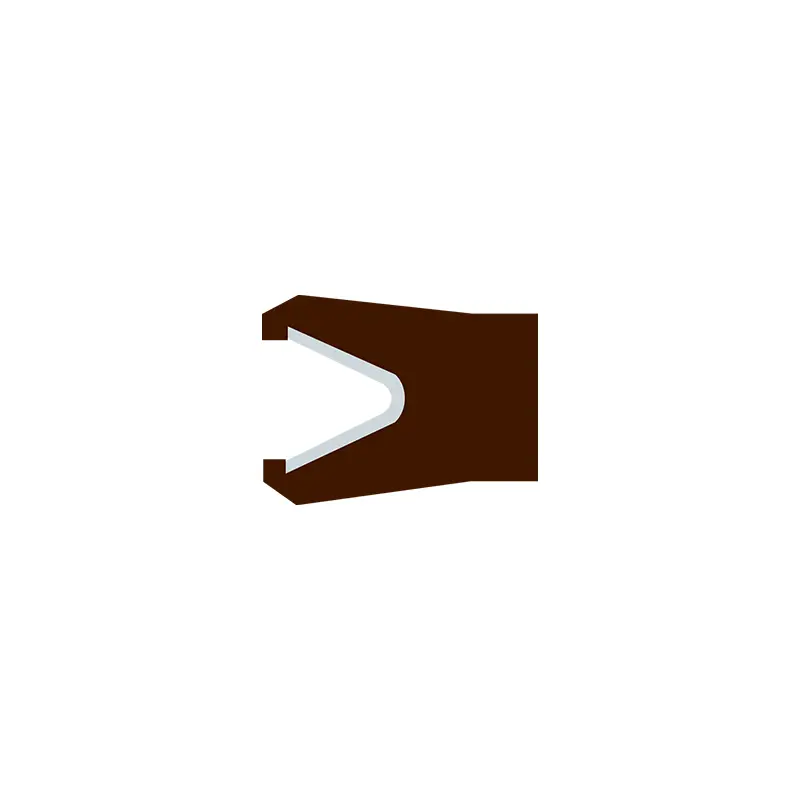

3. สปริงสแตนเลสสามารถเลือกได้จากสปริงรูปโอและสปริงรูปตัววี
ตัวอย่างการสั่งซื้อ
RC2876-40-PTFE4+V เส้นผ่านศูนย์กลางด้านนอกของร่องความดันภายในคือ 40 วัสดุวงแหวนปิดผนึกคือ PTFE4 และสปริงเป็นสปริงรูปตัววี
RC2876-B-40-PTFE4+R02 เส้นผ่านศูนย์กลางด้านนอกของร่องความดันภายในคือ 40 วัสดุวงแหวนปิดผนึกคือ PTFE4
หมายเหตุ: หากคุณเลือกช่วงขยายโปรดใช้หมายเลขซีรีย์

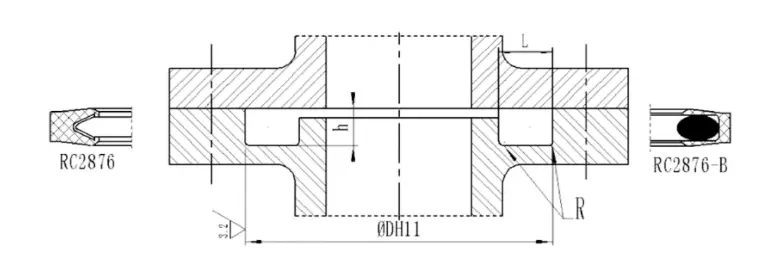

| หมายเลขซีเรียล | หมายเลขซีเรียล | ช่วงมาตรฐาน DH11 | ขยายช่วง DH11 | ความลึกของร่อง ชม.-0.05 | ร่องความกว้าง l+0.2 | รอบมุม rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
สภาพการทำงานที่เกี่ยวข้อง (ค่าขีด จำกัด ไม่ควรปรากฏในเวลาเดียวกัน)
| MPA แรงดัน | ความเร็ว m/s | อุณหภูมิ℃ | ปานกลาง | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | ของเหลวสารเคมีก๊าซทั้งหมด |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. วัสดุโอริงที่ตรงกันสามารถทำได้: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 ฯลฯ
3. สปริงสแตนเลสสามารถเลือกได้จากสปริงรูปโอและสปริงรูปตัววี
ตัวอย่างการสั่งซื้อ
RC2877-40-PTFE4+V เส้นผ่านศูนย์กลางด้านในของร่องความดันภายนอกคือ 40 วัสดุวงแหวนปิดผนึกคือ PTFE4 และสปริงสแตนเลสเป็นสปริงรูปตัววี
RC2877-B-40-PTFE4+R02 เส้นผ่านศูนย์กลางด้านในของร่องความดันภายนอกคือ 40 วัสดุวงแหวนปิดผนึกคือ PTFE4 และโอริงที่ตรงกันคือฟลูออโรเบเบอร์
หมายเหตุ: หากคุณเลือกช่วงขยายโปรดใช้หมายเลขซีรีย์

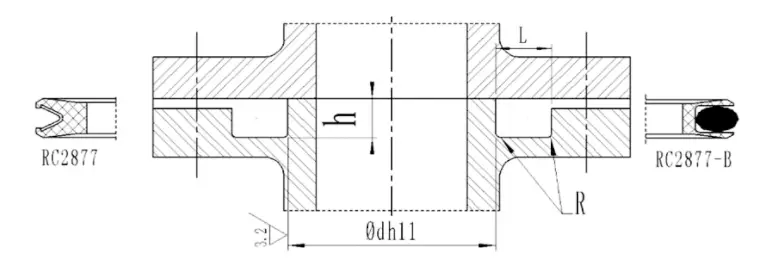

| หมายเลขซีเรียล | หมายเลขซีเรียล | ช่วงมาตรฐาน D H11 | ขยายช่วง DH11 | ความลึกของร่อง ชม.-0.05 | ร่องความกว้าง l+0.2 | รอบมุม rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
