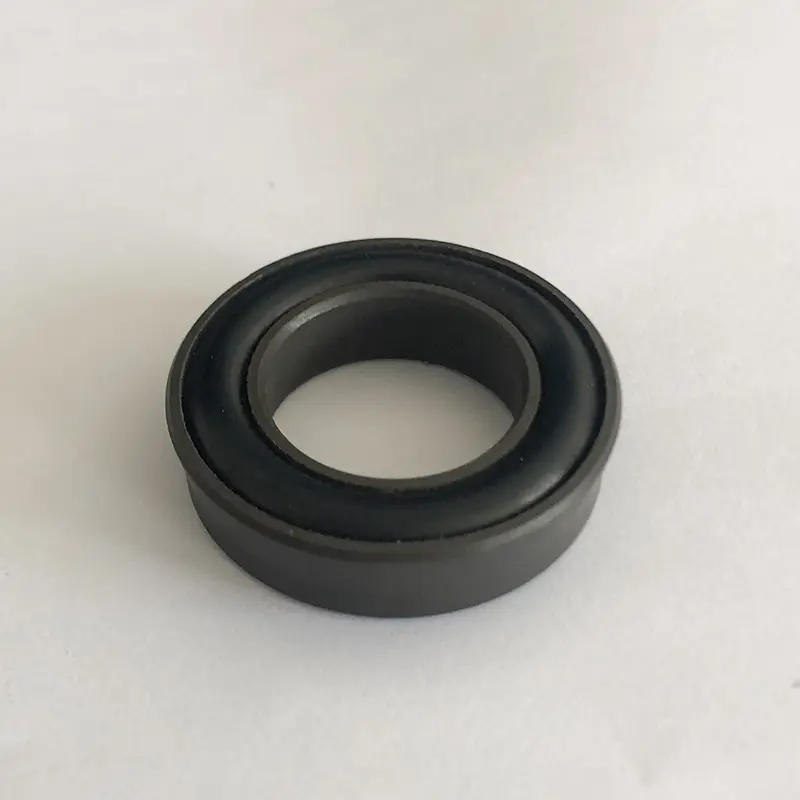

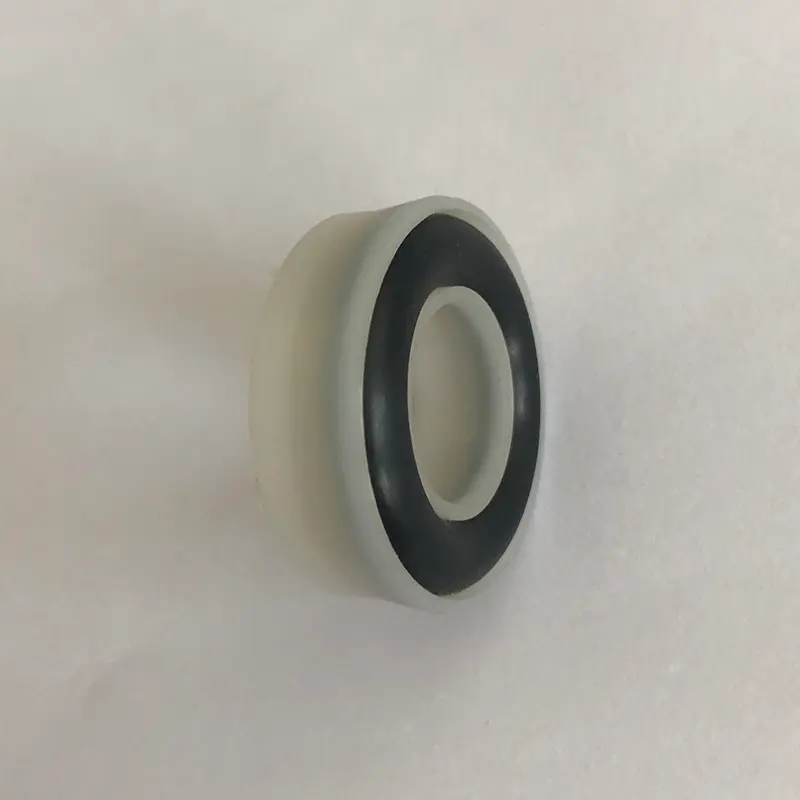

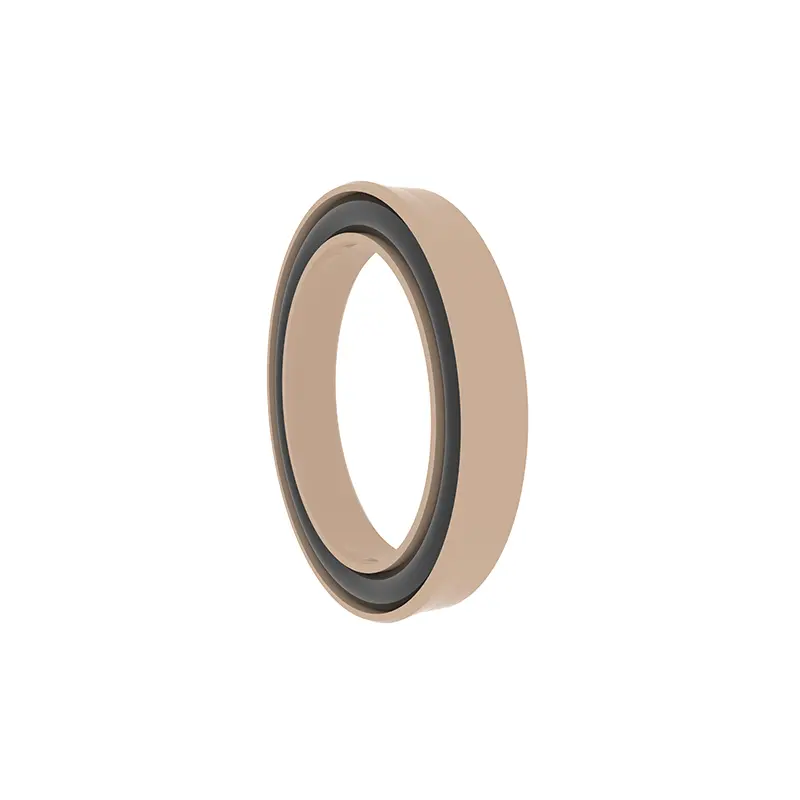

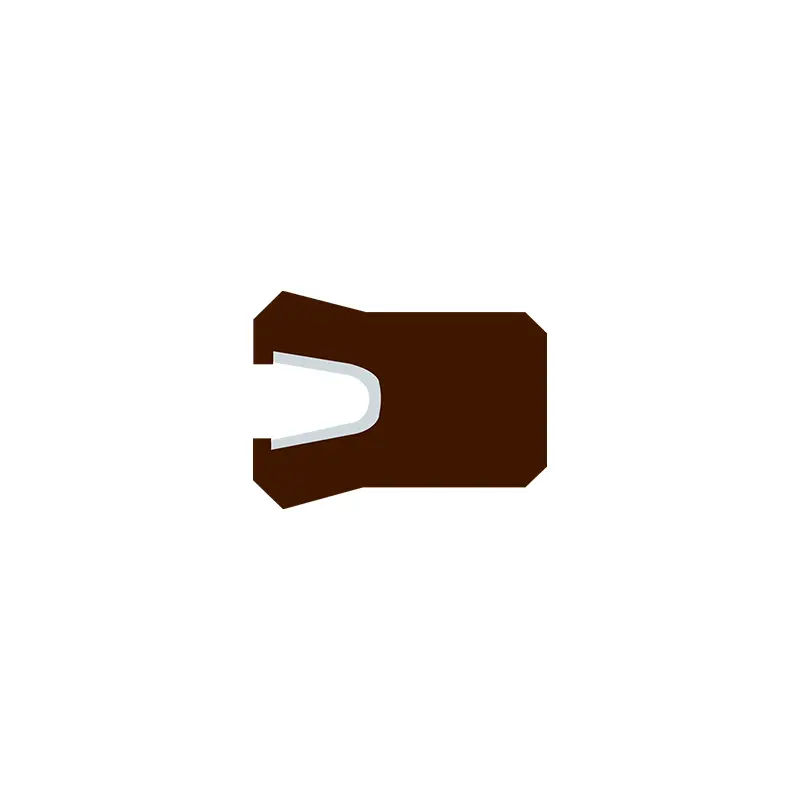

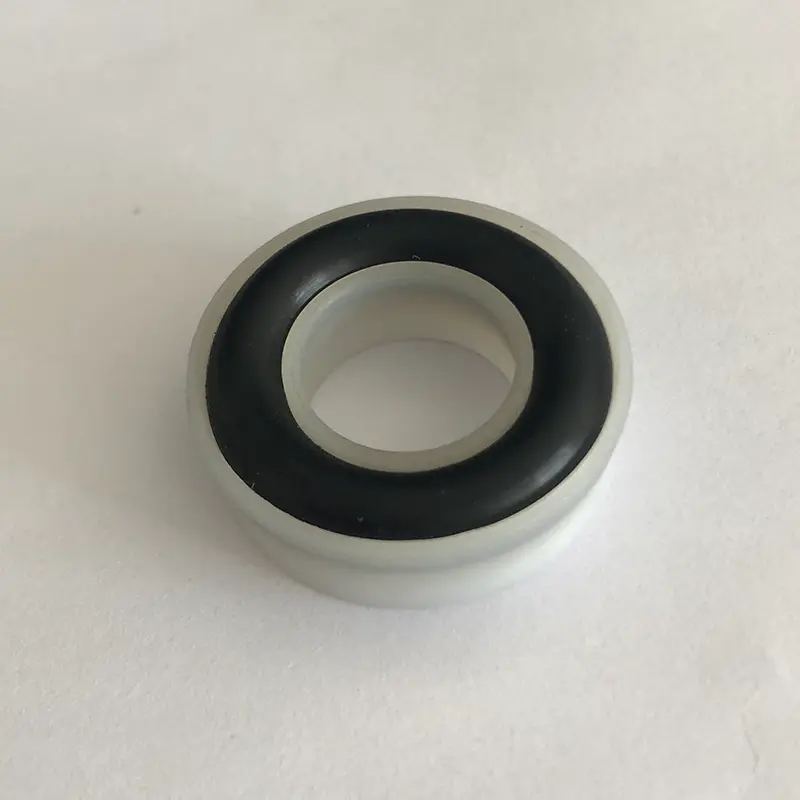

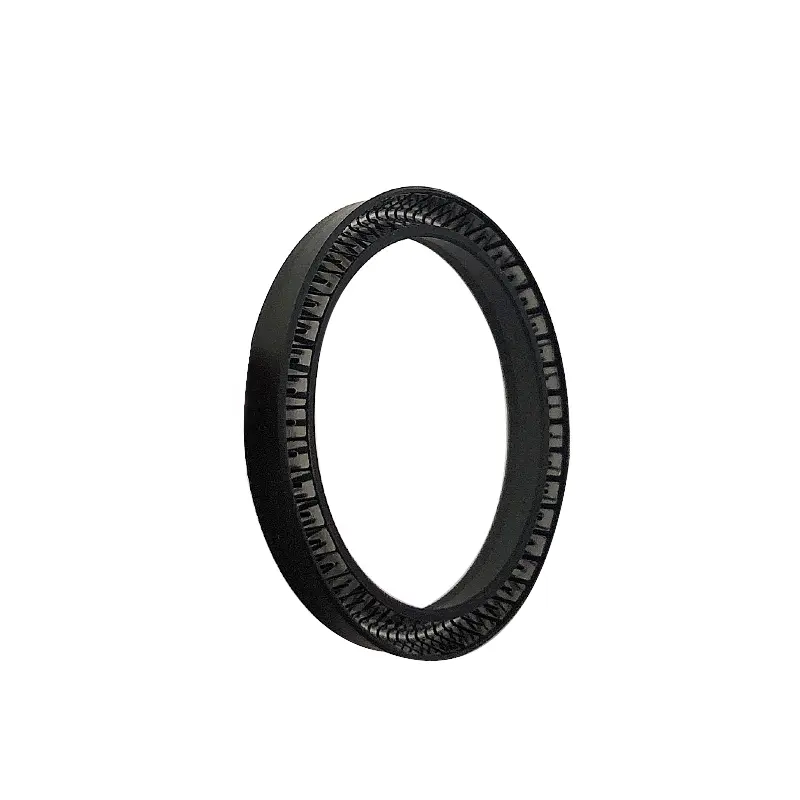

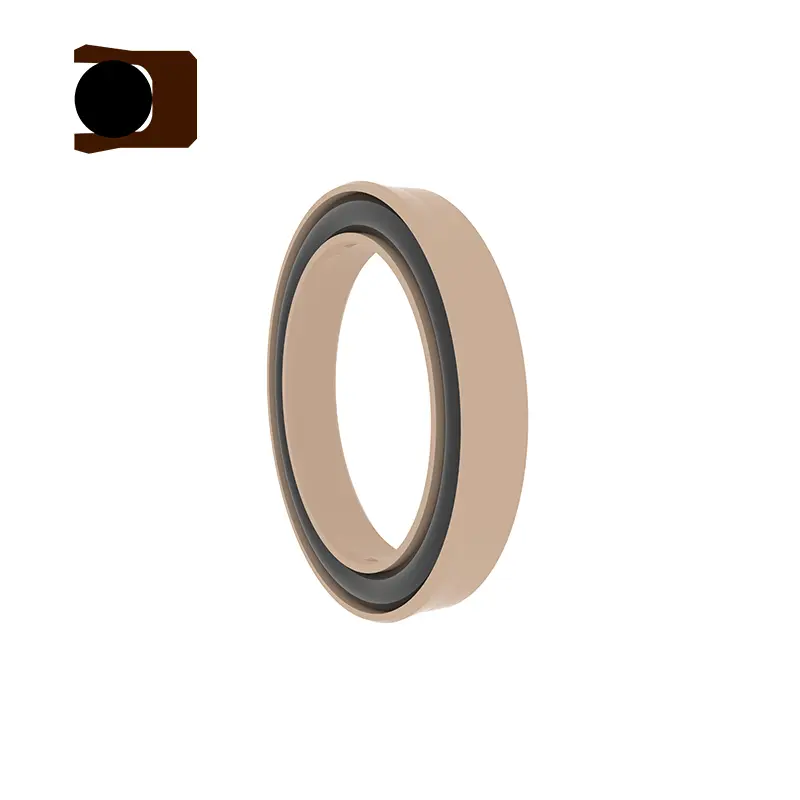

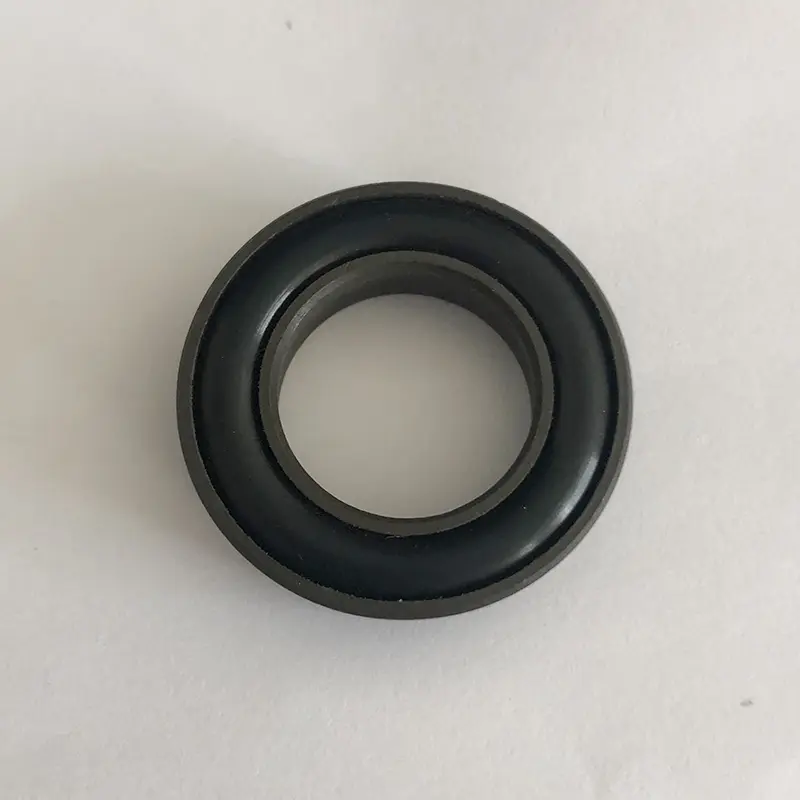

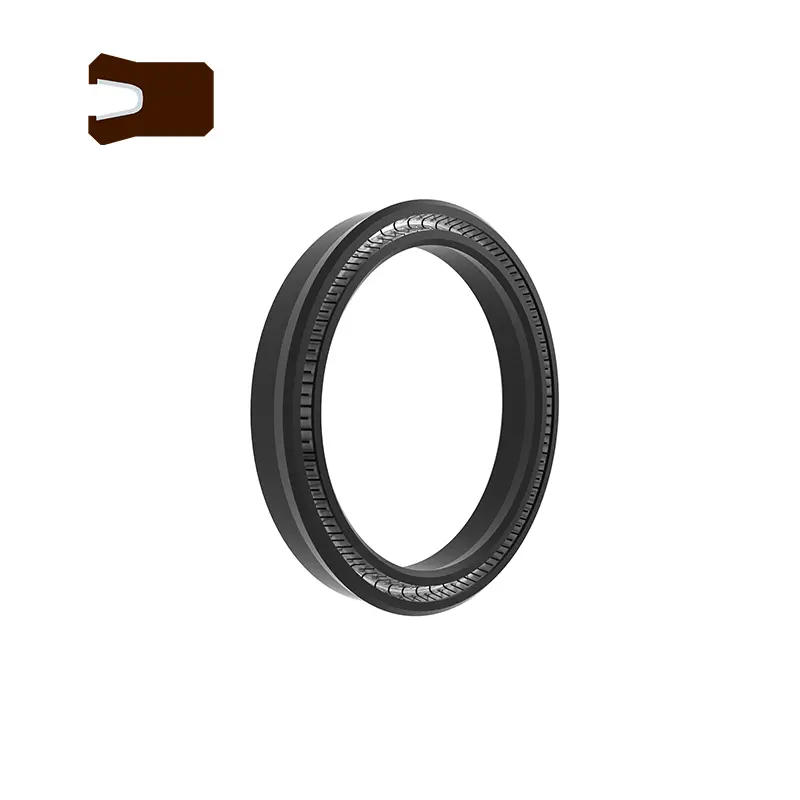

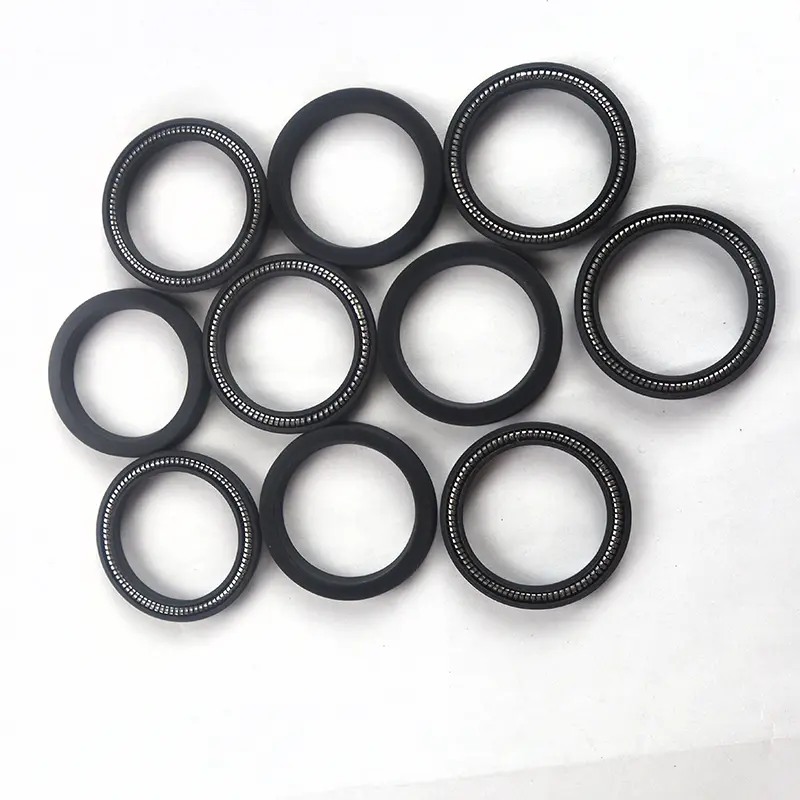

RC16 ของเราคือซีลปลั๊กและ RC16-B เป็นซีลรูปแบบ Y ร่องของทั้งสองนั้นเหมือนกันและสามารถติดตั้งได้ในร่องที่ระบุโดย ML5514F และ ISO3771
ในผลิตภัณฑ์ซีลสปริงสปริงอีกอันหนึ่ง RC65 Series, RC65 เป็นซีลปลั๊กและ RC65-B เป็นซีลรูปแบบ Y พวกเขายังมีการออกแบบร่องเดียวกันและสามารถติดตั้งในร่องที่ระบุโดย ML5514F และ ISO3771

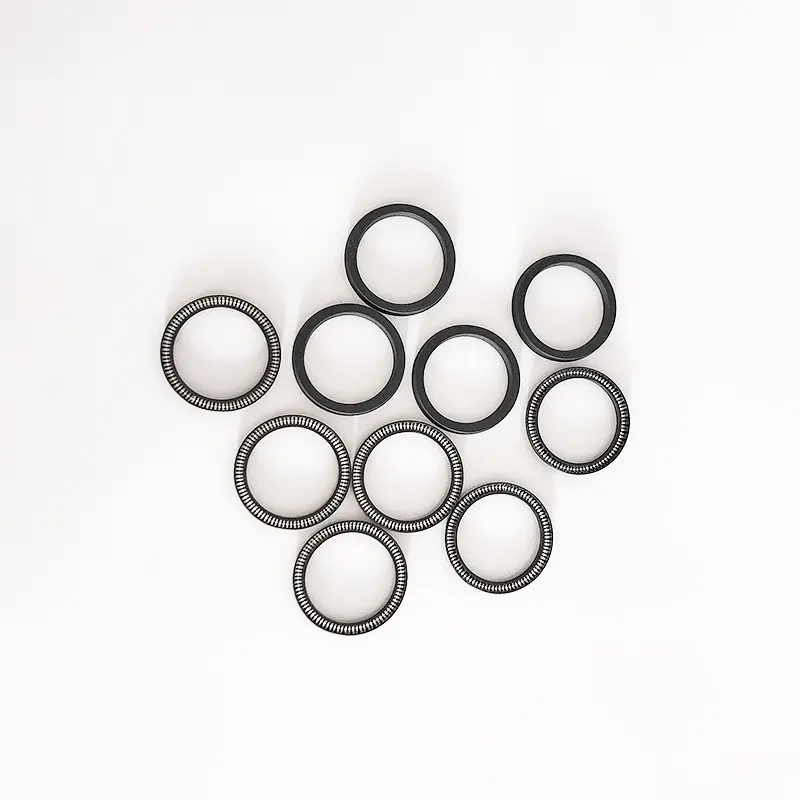

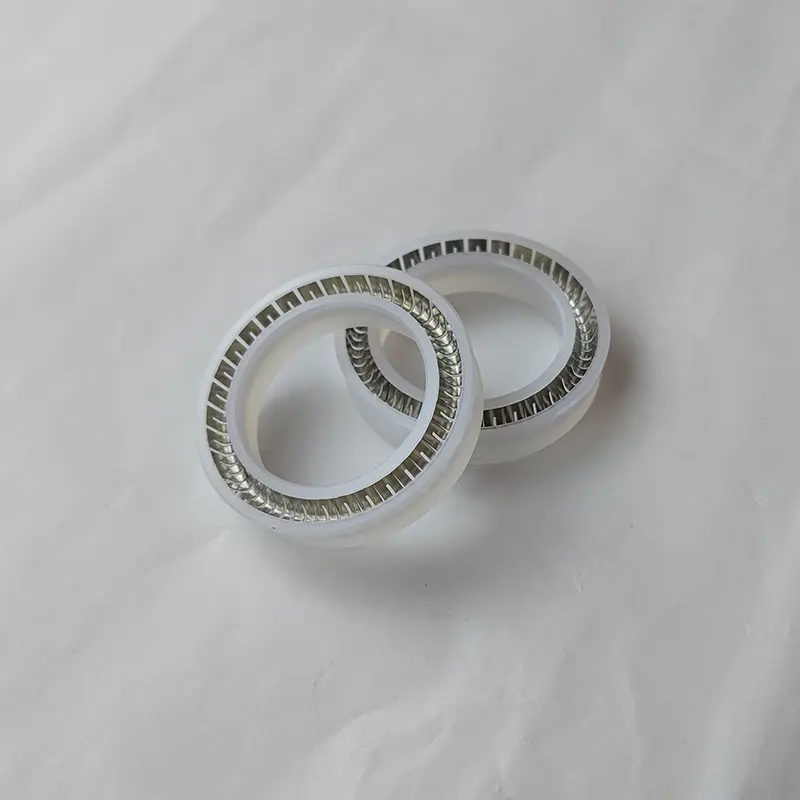

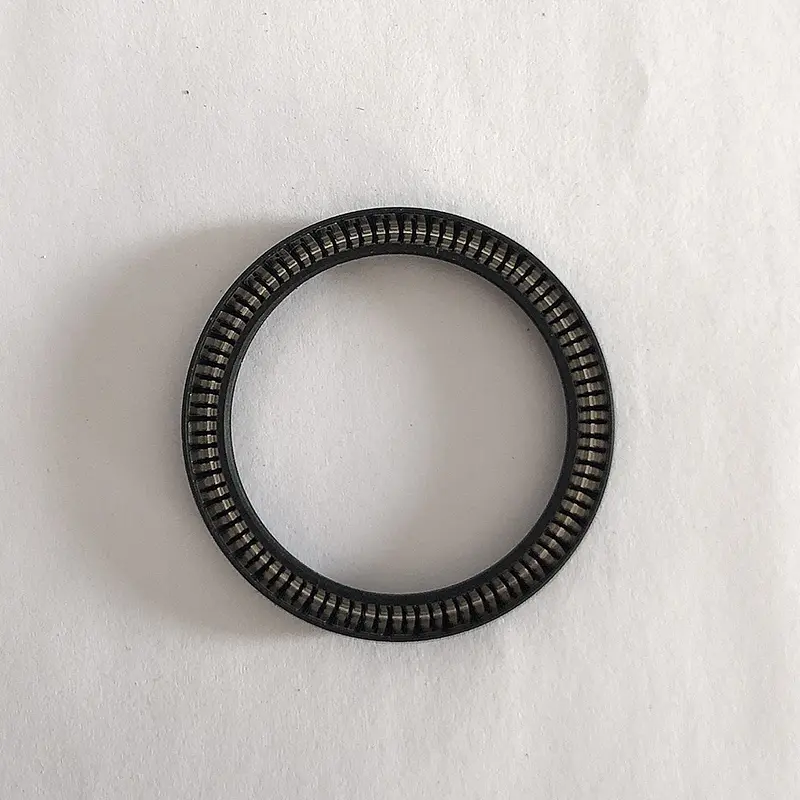

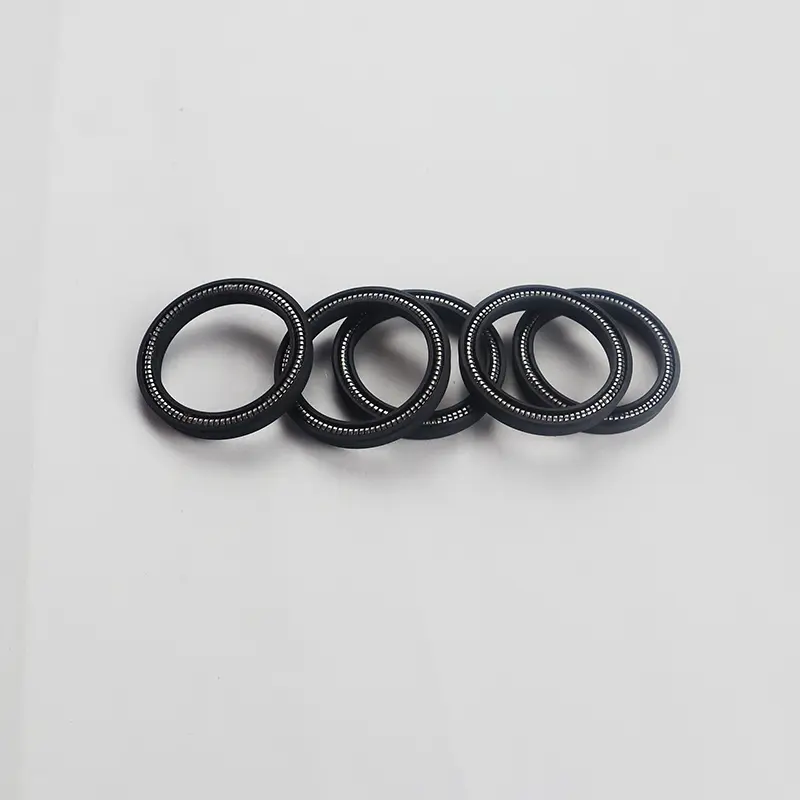

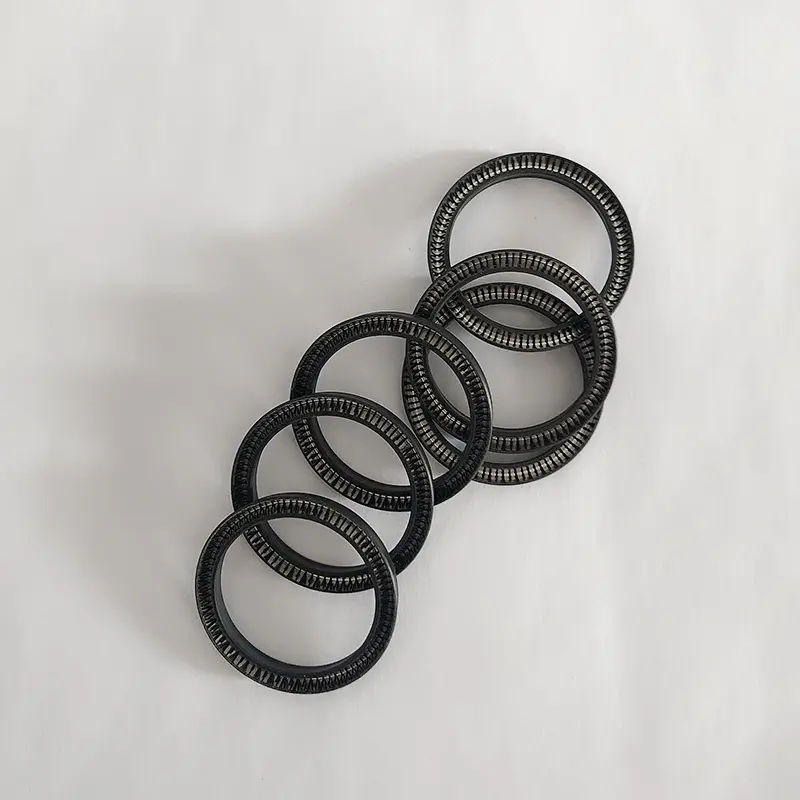

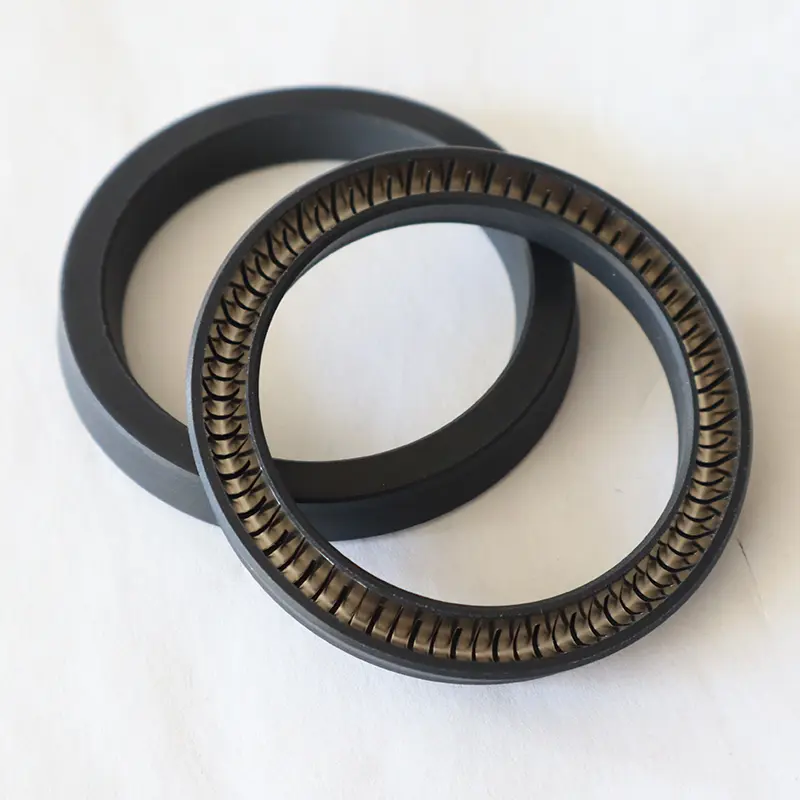

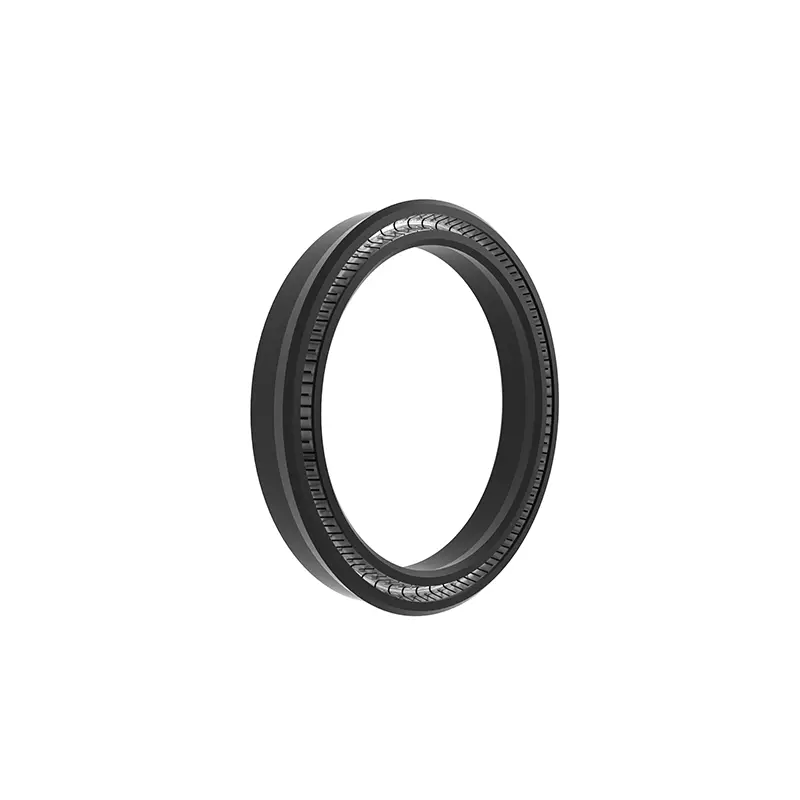

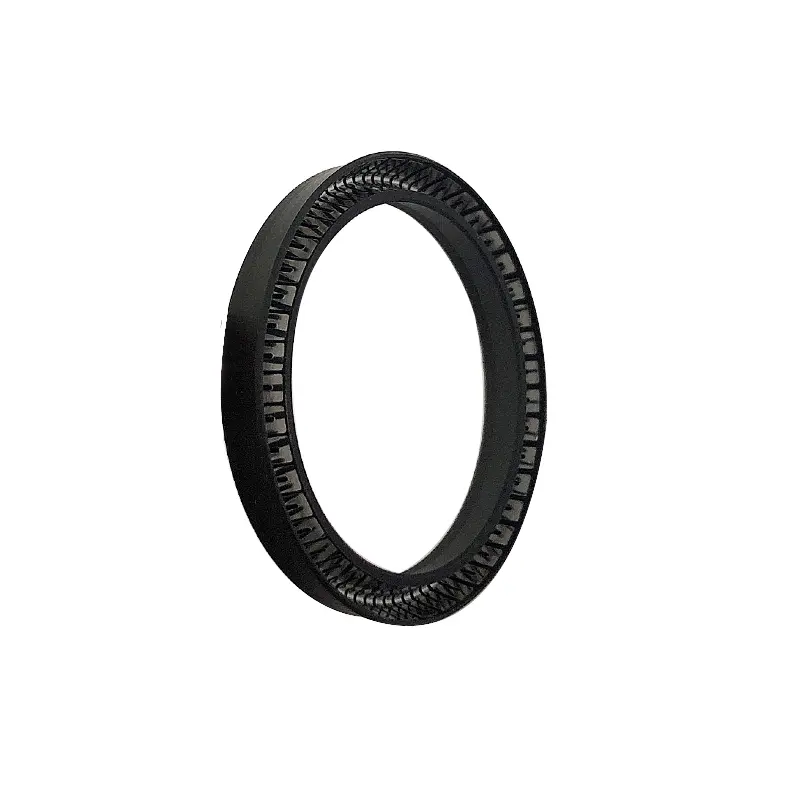

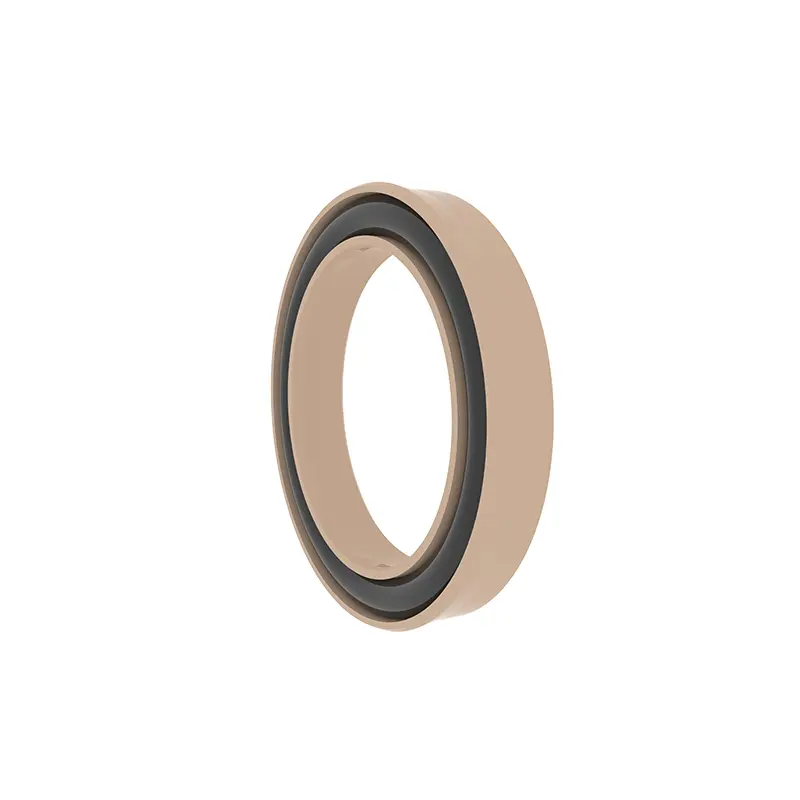

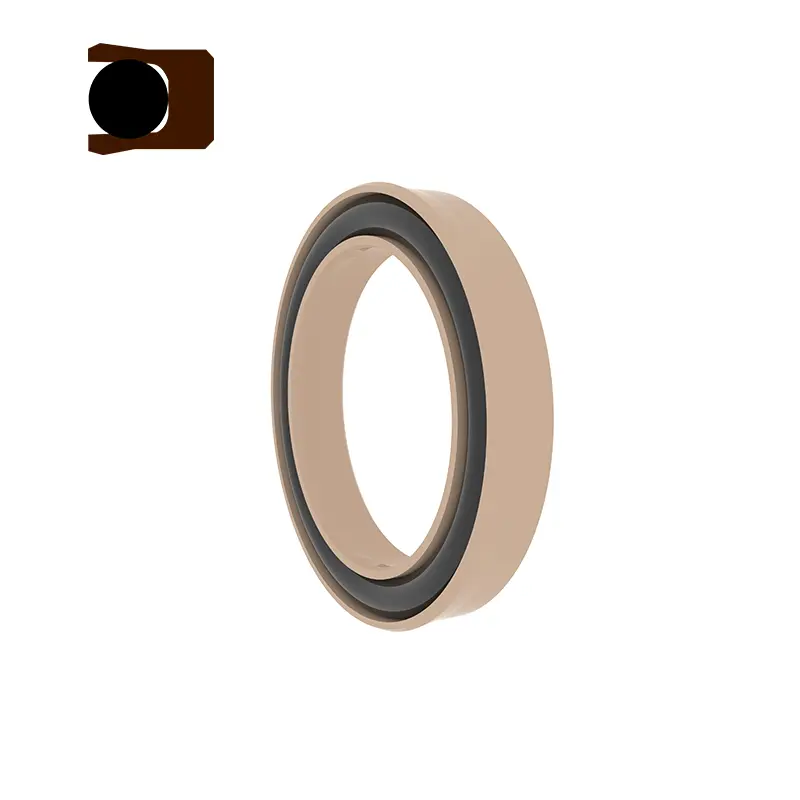

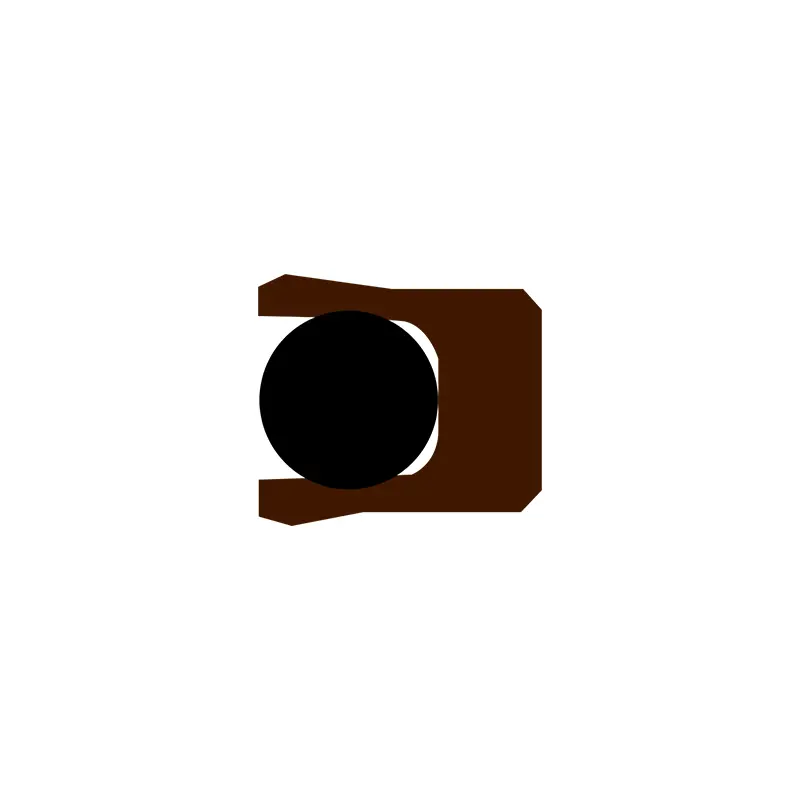

ซีลปลั๊ก RC16 และ RC65 ประกอบด้วยสปริงสแตนเลสและพลาสติกที่ใช้งานได้สูง สปริงสแตนเลสสามารถเลือกสปริงรูปตัววีและสปริงรูปโอ เมื่อใช้ RC16-B และ RC65-B จำเป็นต้องเลือกวัสดุอีลาสโตเมอร์ที่ตรงกันอย่างสมเหตุสมผล
ทั้งสองรุ่นของซีลเรเดียลสปริงที่มีประสิทธิภาพมีประสิทธิภาพสูงความสามารถในการใช้แทนกันได้และการบังคับใช้ที่กว้าง พวกเขาเหมาะสำหรับการปิดผนึกอุปกรณ์ไฮดรอลิกและนิวเมติกภายใต้สภาพการทำงานที่รุนแรงและสภาพแวดล้อมของสื่อพิเศษเช่นสารเคมีปิโตรเลียมพลังงานและสาขาอื่น ๆ สปริงสแตนเลสให้แรงรัศมีที่เสถียรเพื่อให้แน่ใจว่าเอฟเฟกต์การปิดผนึกระยะยาวในขณะที่การรวมกันของวัสดุพลาสติกประสิทธิภาพสูงและอีลาสโตเมอร์เหมาะสำหรับความดันสูงความเร็วสูงและสื่อการกัดกร่อน การออกแบบร่องที่ได้มาตรฐานทำให้การติดตั้งและการบำรุงรักษาง่ายขึ้นและลดค่าใช้จ่ายในการใช้งาน
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
คุณสมบัติทั่วไปของซีลสปริงเรเดียลที่มีพลัง:
1. สามารถใช้สำหรับการตอบโต้การหมุน (การแกว่ง) และการปิดผนึกแบบคงที่
2. ใช้ได้กับของเหลวและสื่อเคมีเกือบทั้งหมด
3. ประสิทธิภาพการปิดผนึกที่ยอดเยี่ยมสำหรับการปิดผนึกความดันสูงและต่ำและการปิดผนึกสูญญากาศ
4. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, ไม่มีการคืบคลาน;
5. อายุการใช้งานยาวนานสามารถใช้สำหรับแมวน้ำหล่อลื่นปลอดน้ำมัน
6. วัสดุที่หลากหลายมีให้เพื่อปรับให้เข้ากับการเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิและสภาพการทำงานที่ซับซ้อนต่างๆ
7. ไม่มีมลพิษต่อสื่อเมื่อสัมผัสกับการไหลเวียนของอาหารและการแพทย์
8. สามารถฆ่าเชื้อได้แทบจะไม่มีการ จำกัด ระยะเวลาการจัดเก็บ

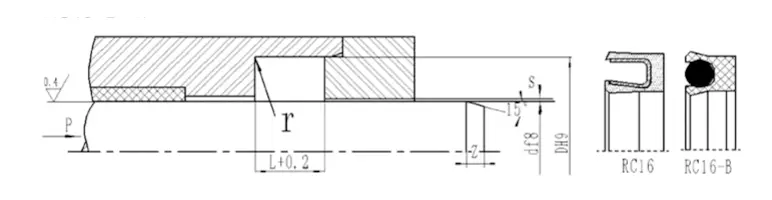

RC16
สภาพการทำงานที่เกี่ยวข้อง
| MPA แรงดัน | ความเร็ว m/s | อุณหภูมิ℃ | ปานกลาง | ||
| RC16 <40 | RC16-B <80 | <10 | RC16 -200 ~+250 | RC16 -B -35 ~+250 | สื่อเกือบทั้งหมด |
การเลือกวัสดุ
1. วัสดุโอริงที่ตรงกันสามารถทำได้: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 ฯลฯ

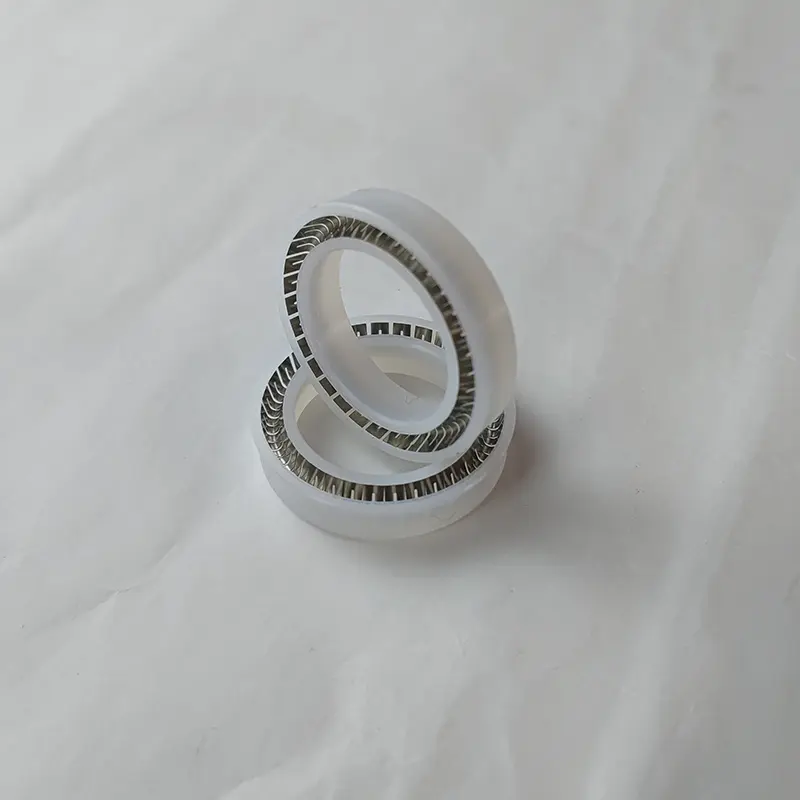

3. สปริงสแตนเลสสามารถเลือกได้จากสปริงรูปโอและสปริงรูปตัววี
ตัวอย่างการสั่งซื้อ
RC16-40-PTFE4+V เส้นผ่า
RC16-B-40-PTFE4+R02 เส้นผ่านศูนย์กลางเพลาคือ 40, วัสดุวงแหวนปิดผนึกคือ PTFE4, การจับคู่โอริงคือฟลูออโรเบเบอร์
ตารางข้อมูลจำเพาะตาราง (ขนาดใดก็ได้ภายในช่วงพารามิเตอร์พร้อมใช้งาน)
| DF8 | DH9 | L+0.2 | Smax (<20mpa) | SMAX (<40MPA) | zmin | rmax |
| 4 ~ 9.9 | D+2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 10 ~ 19.9 | d+4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 20 ~ 39.9 | D+6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 40 ~ 119.9 | d+9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 120 ~ 1000 | d+12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
การติดตั้งซีลแพน: โดยทั่วไปใช้ร่องเปิดและสำหรับการติดตั้งร่องปิดดูการติดตั้งซีลแพน
ตารางสเปคขนาด (ข้อกำหนดที่ต้องการไม่ได้อยู่ในตารางนี้โปรดติดต่อ บริษัท ของเราเราสามารถจัดหาผลิตภัณฑ์ได้สูงสุด 1600 มม.)

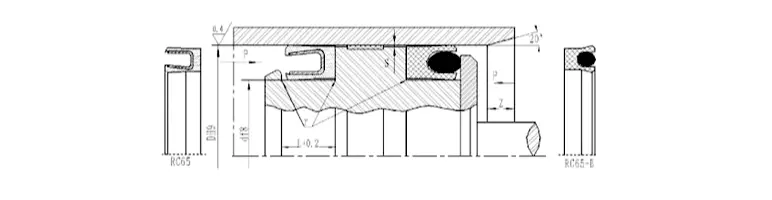

RC65
สภาพการทำงานที่เกี่ยวข้อง
| MPA แรงดัน | ความเร็ว m/s | อุณหภูมิ℃ | ปานกลาง | ||
| RC65 <40 | RC65-B <80 | <10 | RC65 -200 ~+250 | RC65 -B -35 ~+250 | สื่อเกือบทั้งหมด |
1. วัสดุโอริงที่ตรงกันสามารถทำได้: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 ฯลฯ
3. สปริงสแตนเลสสามารถเลือกได้จากสปริงรูปโอและสปริงรูปตัววี
ตัวอย่างการสั่งซื้อ
RC65-40-PTFE4+V เส้นผ่า
RC65-B-40-PTFE4+R02 เส้นผ่านศูนย์กลางของกระบอกสูบคือ 40, วัสดุวงแหวนปิดผนึกคือ PTFE4, การจับคู่โอริงคือฟลูออโรเบเบอร์
ตารางข้อมูลจำเพาะตาราง (ขนาดใดก็ได้ภายในช่วงพารามิเตอร์พร้อมใช้งาน)
| DH9 | DF8 | L+0.2 | Smax (<20mpa) | SMAX (<40MPA) | zmin | rmax |
| 6 ~ 13.9 | D-2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 14 ~ 24.9 | d-4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 25 ~ 45.9 | D-6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 46 ~ 124.9 | D-9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 125 ~ 999.9 | D-12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
