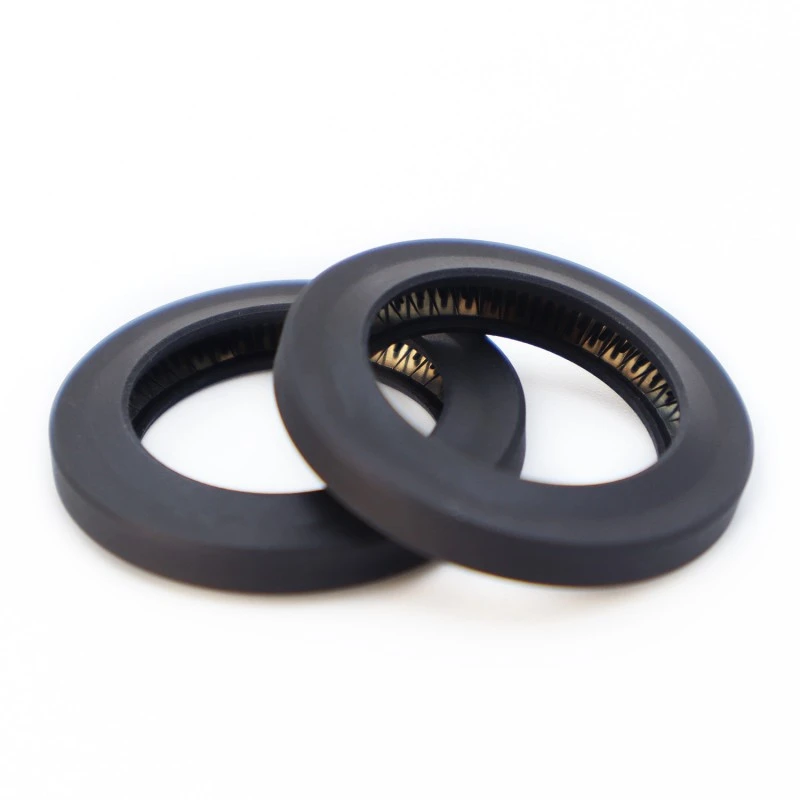

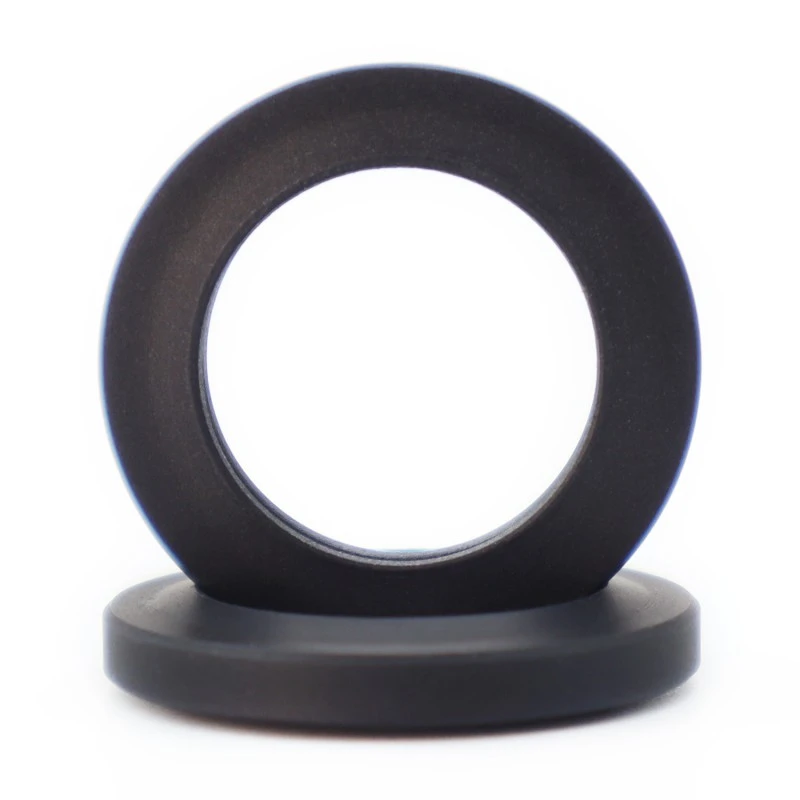

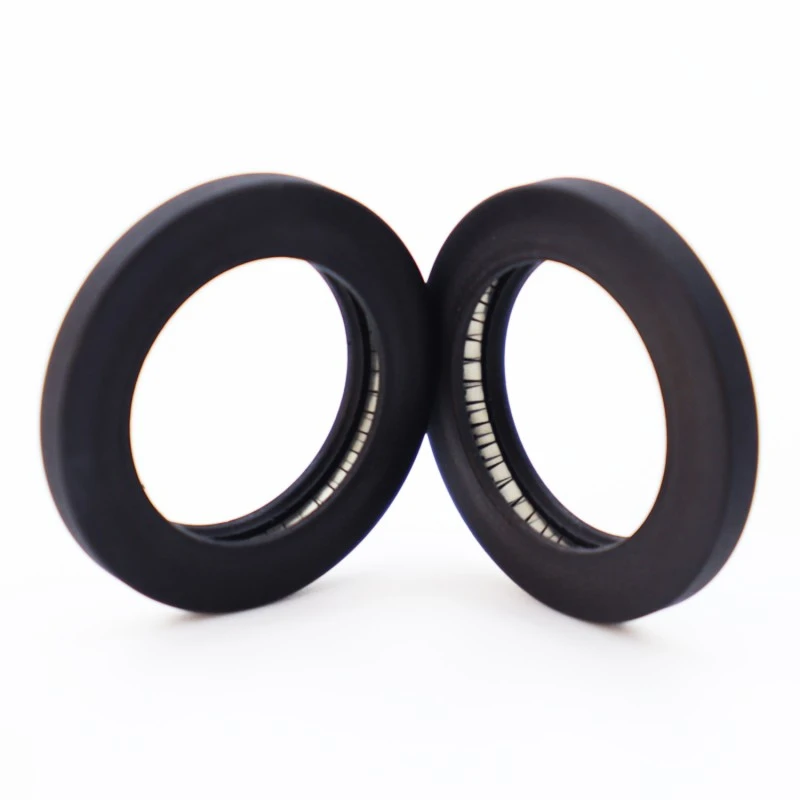

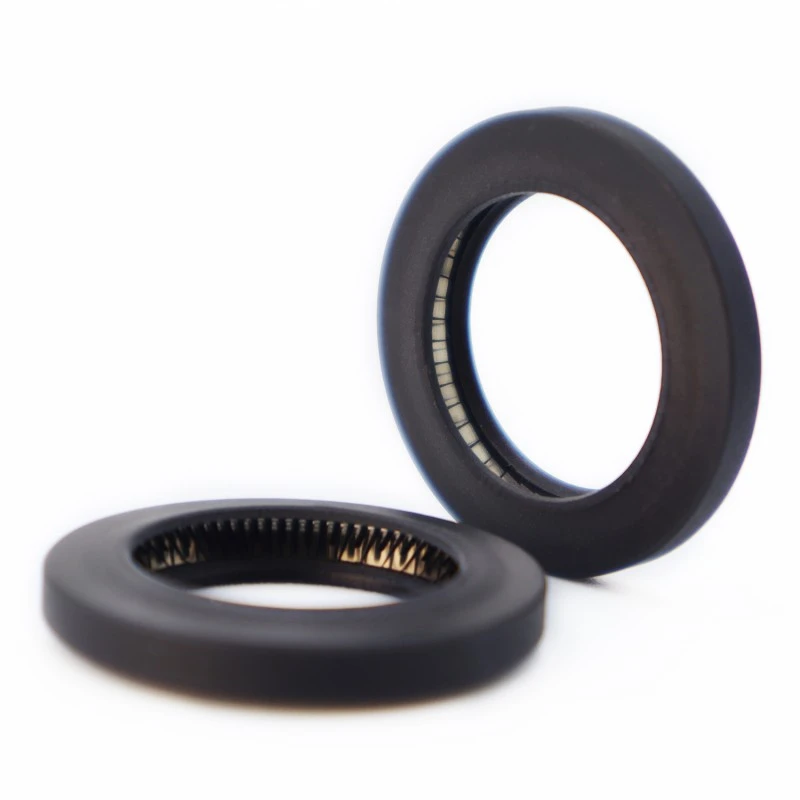

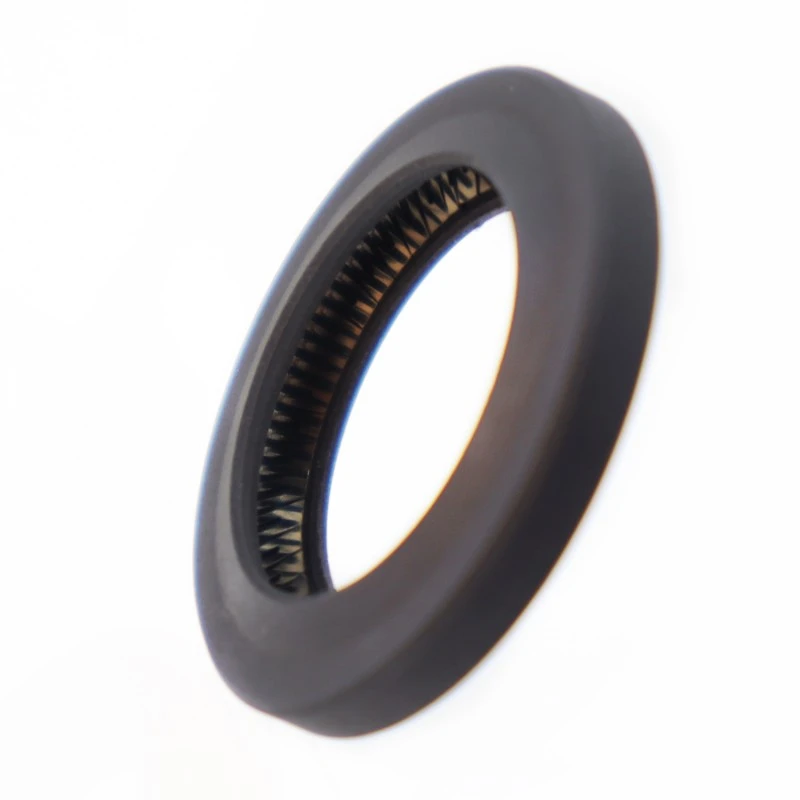

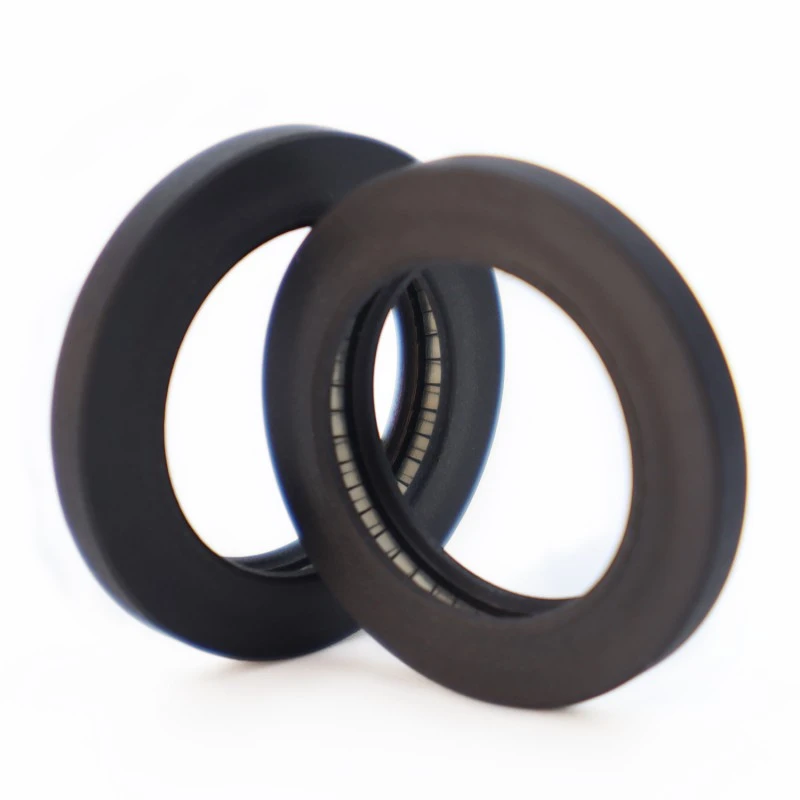

ซีล RC2876 ประกอบด้วยสปริงสแตนเลสและพลาสติกประสิทธิภาพสูง สปริงสแตนเลสอาจเป็นสปริงรูปตัว V หรือรูปตัว O ก็ได้ เมื่อใช้ RC2876-B ต้องเลือกวัสดุอีลาสโตเมอร์ที่เหมาะสม
สภาพการทำงานที่ใช้งานได้ (ค่าที่รุนแรงไม่ควรเกิดขึ้นพร้อมกัน)
|
ความดัน (เมกะปาสคาล) |
ความเร็ว (ม./วินาที) |
อุณหภูมิ (°ซ) |
ปานกลาง |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
ของเหลว สารเคมี และก๊าซทั้งหมด |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
การเลือกใช้วัสดุ
1. สามารถเลือกวัสดุโอริงที่มาพร้อมกับ: R01 ยางไนไตรล์ (NBR), R02 ฟลูออโรรับเบอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 ฯลฯ
3. สามารถเลือกสปริงสแตนเลสได้จากสปริงรูปตัว O และสปริงรูปตัว V
ตัวอย่างการสั่งซื้อ
RC2876-40-PTFE4+V: เส้นผ่านศูนย์กลางภายนอกของร่องแรงดันภายในคือ 40 วัสดุแหวนซีลคือ PTFE4 สปริงเป็นสปริงรูปตัว V
RC2876-B-40-PTFE4+R02: เส้นผ่านศูนย์กลางภายนอกของร่องแรงดันภายในคือ 40 วัสดุแหวนซีลคือ PTFE4 โอริงที่เข้าชุดกันทำจากยางฟลูออโร
หมายเหตุ: หากต้องการขยายช่วง โปรดใช้หมายเลขซีรีส์
ตารางข้อมูลจำเพาะ (มีข้อมูลจำเพาะทั้งหมดภายในช่วงพารามิเตอร์)
|
หมายเลขซีเรียล |
หมายเลขซีเรียล |
ช่วงมาตรฐาน DH11 |
ขยายขอบเขต DH11 |
ความลึกของร่อง h-0.05 |
ความกว้างของร่อง L+0.2 |
มุมโค้งมน อาร์แม็กซ์ |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999.9 |
45~1,000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1,000 |
≥100 |
9.5 |
15.0 |
0.8 |
