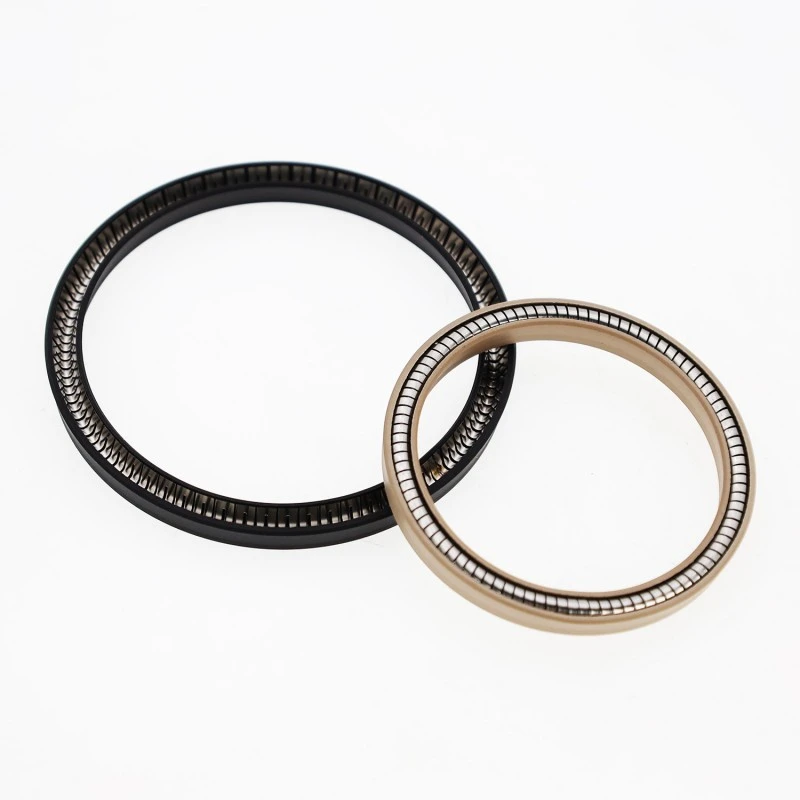

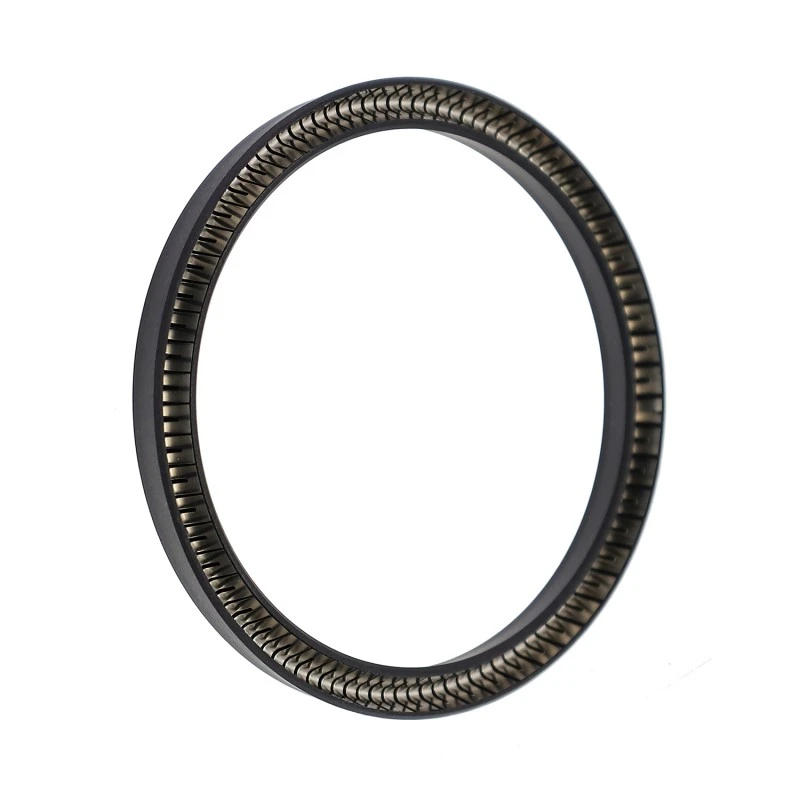

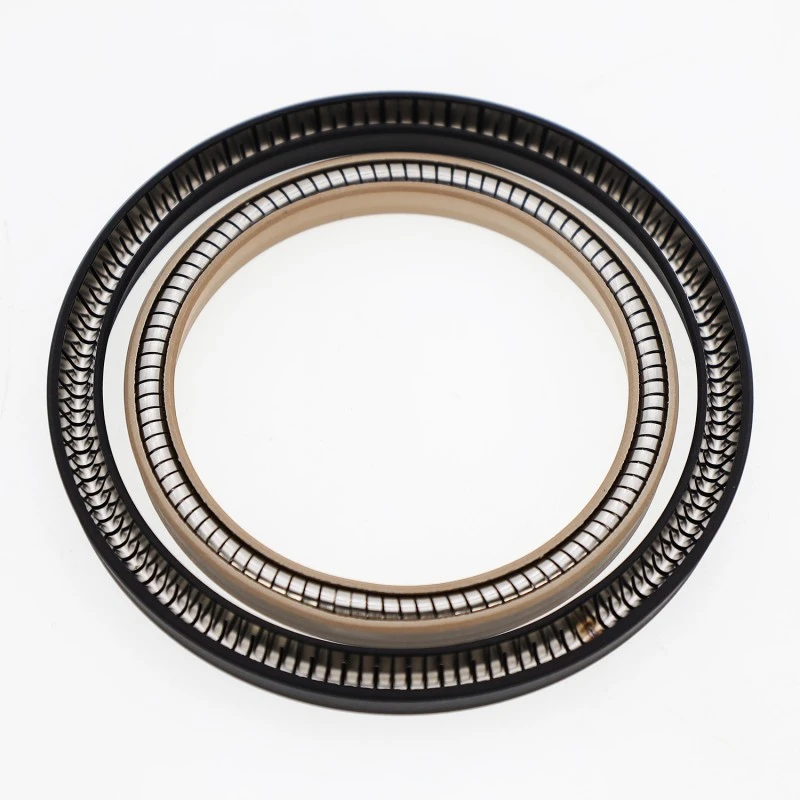

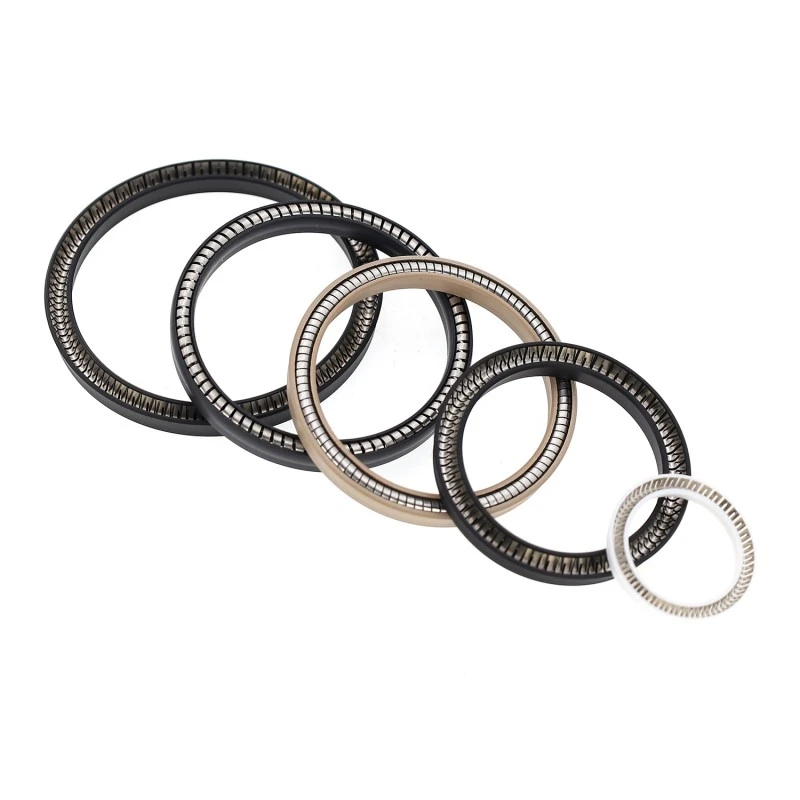

ซีลเสริมพลังสปริง RC16 ประกอบด้วยสปริงสแตนเลสและพลาสติกประสิทธิภาพสูง สปริงสแตนเลสอาจเป็นสปริงรูปตัว V หรือรูปตัว O ก็ได้ เมื่อใช้ RC16-B ต้องเลือกวัสดุอีลาสโตเมอร์ที่เหมาะสม
|
ความดัน MPa |
ความเร็ว ม./วินาที |
อุณหภูมิ °C |
ปานกลาง |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
สื่อเกือบทั้งหมด |
การเลือกใช้วัสดุ
1. สามารถเลือกวัสดุโอริงได้จาก: R01 ยางไนไตรล์ (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุแหวนซีลได้แก่: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 เป็นต้น
3. สปริงสแตนเลสสามารถเป็นรูปตัว O หรือรูปตัววีก็ได้
ตัวอย่างการสั่งซื้อ
RC16-40-PTFE4+V: เส้นผ่านศูนย์กลางเพลา 40 วัสดุแหวนซีลคือ PTFE4 สปริงสแตนเลสเป็นสปริงรูปตัว V
RC16-B-40-PTFE4+R02: เส้นผ่านศูนย์กลางเพลา 40, วัสดุแหวนซีลคือ PTFE4, โอริงที่เข้าชุดกันทำจากยางฟลูออโร

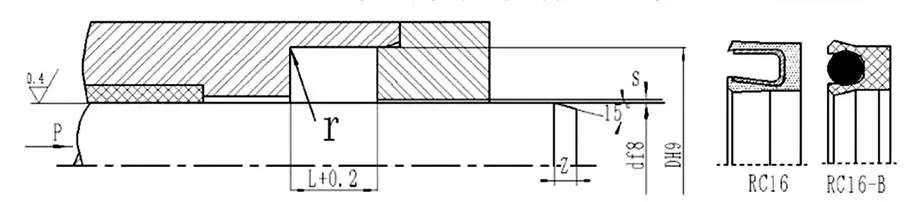

ตารางข้อมูลจำเพาะและพารามิเตอร์ (มีขนาดใดก็ได้ภายในช่วงที่ระบุ)
|
df8 |
DH9 |
ล+0.2 |
สูงสุด(<20MPA) |
สูงสุด(<40MPA) |
ซมิน |
อาร์แม็กซ์ |
|
4~9.9 |
ดี+2.9 |
2.4 |
0.08 |
0.05 |
0.8 ลิตร |
0.4 |
|
10~19.9 |
ดี+4.5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39.9 |
ดี+6.2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119.9 |
ดี+9.4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1,000 |
ดี+12.2 |
9.5 |
0.25 |
0.12 |
0.8 |
การติดตั้งซีล PTFE: โดยทั่วไปจะใช้ร่องเปิด สำหรับการติดตั้งในร่องปิด โปรดดูคำแนะนำในการติดตั้งซีล PTFE หน้า 160
ตารางข้อมูลจำเพาะและขนาด (หากข้อกำหนดที่คุณต้องการไม่อยู่ในตารางนี้ โปรดติดต่อบริษัทของเรา เราสามารถจัดหาผลิตภัณฑ์ที่มีขนาดสูงสุด 1600 มม.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
โซลูชันการปิดผนึกของ Ruichen ได้ถูกนำไปใช้อย่างประสบความสำเร็จในโครงการที่โดดเด่นและอุปกรณ์ที่สำคัญมากมายทั่วโลก ซีลแรงดันสูงของเราได้รับการคัดเลือกโดยผู้ผลิตกังหันลมที่มีชื่อเสียงในยุโรป เพื่อใช้ในระบบควบคุมระยะพิทช์ไฮดรอลิกของกังหันลมนอกชายฝั่ง ซีลเหล่านี้ทำงานได้อย่างน่าเชื่อถือมานานกว่าห้าปีในสภาพแวดล้อมที่มีละอองน้ำเกลือสูง ความชื้นสูง และสภาพแวดล้อมที่มีอุณหภูมิต่ำ ซึ่งได้รับการยกย่องอย่างสูงจากลูกค้า
ในขณะเดียวกัน ผลิตภัณฑ์ซีลกันสารเคมีของเราได้ถูกส่งออกไปยังโครงการปิโตรเคมีขนาดใหญ่ในตะวันออกกลางได้สำเร็จ ซึ่งใช้ในปั๊มถ่ายเทสารเคมีที่มีความต้องการสูง ความต้านทานการกัดกร่อนช่วยให้ลูกค้าบรรลุการผลิตต่อเนื่องที่ปลอดภัยและปราศจากการรั่วไหล
กรณีศึกษาระดับนานาชาติที่ประสบความสำเร็จเหล่านี้แสดงให้เห็นอย่างเต็มที่ว่าผลิตภัณฑ์ของ Ruichen มีคุณภาพและมาตรฐานการใช้งานที่เข้มงวดที่สุดในโลก
