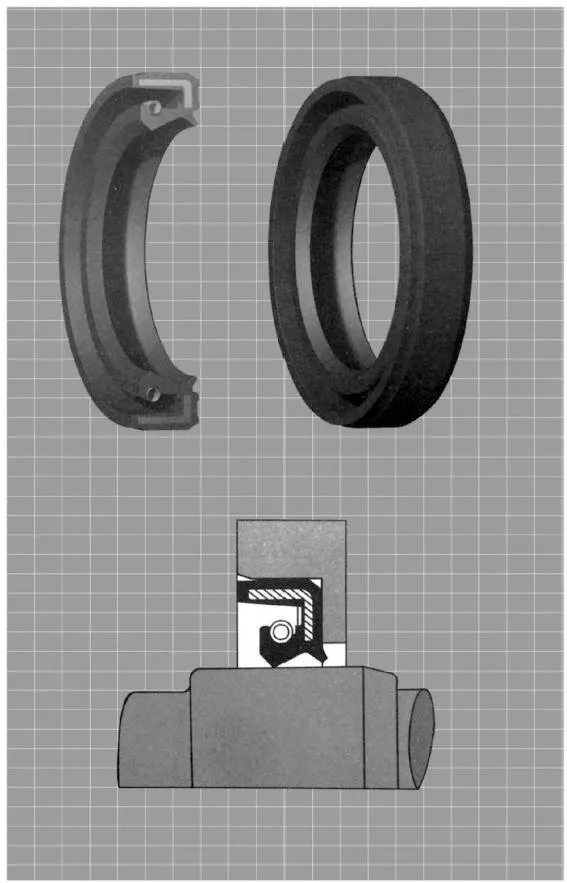

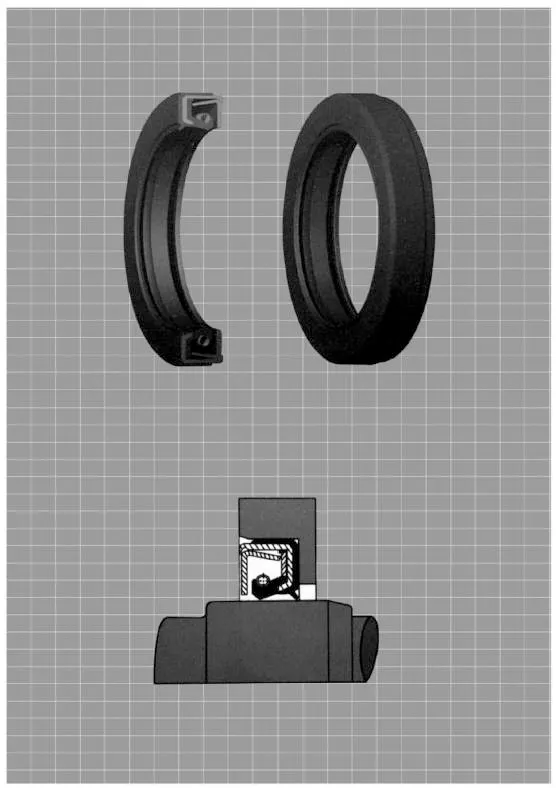

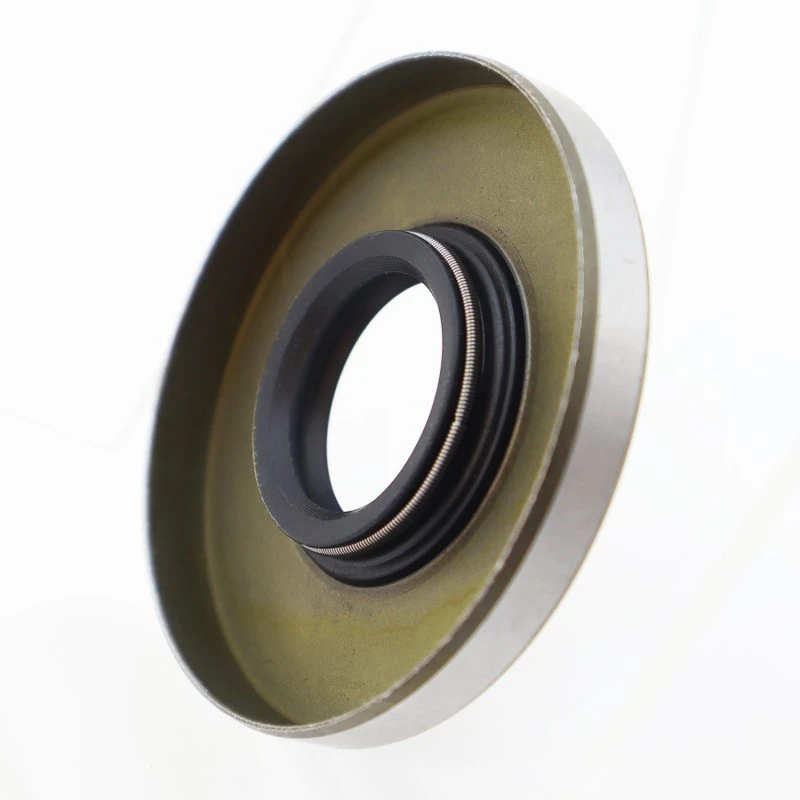

ซีลน้ำมันโครงกระดูกประกอบด้วยสามส่วน: ตัวซีล, โครงกระดูกเสริมแรง และสปริงเกลียวที่ขันแน่นเอง ตัวซีลจะถูกแบ่งออกเป็นด้านล่าง เอว คมตัด และขอบซีล ขึ้นอยู่กับตำแหน่ง โดยปกติแล้ว ในสถานะอิสระ เส้นผ่านศูนย์กลางด้านในของซีลน้ำมันโครงกระดูกจะเล็กกว่าเส้นผ่านศูนย์กลางเพลา ทำให้เกิด "การรบกวนพอดี"
ดังนั้น เมื่อใส่ซีลน้ำมันเข้าไปในที่นั่งซีลและเพลา ความยืดหยุ่นของคมตัดของซีลและแรงหดตัวของสปริงเกลียวที่ขันแน่นเองจะสร้างแรงจับยึดในแนวรัศมีบนเพลา ส่งผลให้ประสิทธิภาพการซีลเหมาะสมที่สุด
วัสดุ
NBR (ยางไนไตรล์บิวทาไดอีน)
ปานกลาง
น้ำมันไฮดรอลิกพื้นฐาน
อุณหภูมิในการทำงาน
-25°ซ ถึง +100°ซ
ความเร็ว
-
แรงดันใช้งาน
0.3 เมกะปาสคาล
ความแข็งของวัสดุ
-
|

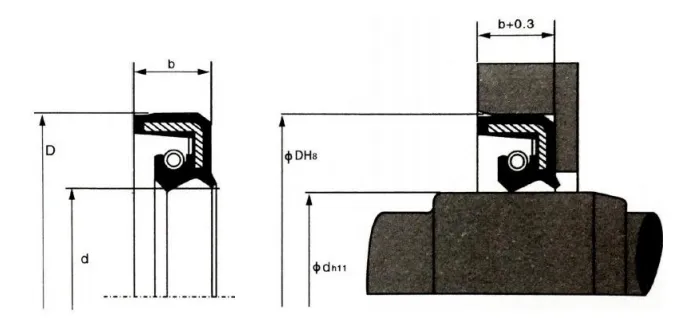

แบบอย่าง |
d |
D |
b |
สั่งซื้อรุ่น |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
อาร์ซีทีซีวี-8เอ |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
อาร์ซีทีซีวี-20เอ |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
อาร์ซีทีซีวี-22เอ |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
อาร์ซีทีซีวี-25เอ |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
อาร์ซีทีซีวี-30เอ |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |
RCTCN ซีลน้ำมันแรงดันสูง Double-lip
ภาพรวม: การออกแบบโครงกระดูกโดยรวมที่ทนต่อแรงกดช่วยลดการเสียรูปของปาก ทำให้เหมาะสำหรับการซีลเพลาหมุนในการใช้งานที่มีแรงดัน
วัสดุ: NBR (ยางไนไตรล์บิวทาไดอีน)
สื่อ: น้ำมันไฮดรอลิกจากปิโตรเลียม
อุณหภูมิในการทำงาน (°C): -25 ถึง +100
ความเร็ว: -
ความดันใช้งาน: 1 mpa
ความแข็งของวัสดุ: -
ทำไมต้องเลือกรุยเชน?
ระบบการทดสอบที่ครอบคลุม: เรามีห้องปฏิบัติการทดสอบวัสดุและผลิตภัณฑ์ที่ครอบคลุม ได้แก่ :
● การทดสอบคุณสมบัติทางกลของวัสดุ (เครื่องทดสอบแรงดึง ฯลฯ)
● แท่นทดสอบเฉพาะสำหรับประสิทธิภาพของซีลไฮดรอลิก อายุการใช้งาน และซีลแบบหมุน
● ความสามารถในการทดสอบเฉพาะสำหรับซีลแรงดันสูง สามารถทำการทดสอบความต้านทานเริ่มต้น ประสิทธิภาพ และความทนทานที่แรงดันเกิน 200 MPa
คุณสมบัติและเกียรติยศที่เชื่อถือได้: เราเป็นองค์กรเทคโนโลยีขั้นสูงระดับชาติและเป็นองค์กร "เฉพาะทาง การกลั่นกรอง และนวัตกรรม" ระดับจังหวัด ซึ่งถือครองสิทธิบัตรระดับชาติมากกว่า 40 ฉบับ (รวมถึงสิทธิบัตรการประดิษฐ์หลายรายการ)
การมีส่วนร่วมในอุตสาหกรรม: เราเป็นสมาชิกของสมาคมอุตสาหกรรมซีลไฮดรอลิกและนิวเมติกของจีน และมีส่วนร่วมในการร่างมาตรฐานระดับชาติ ซึ่งทำหน้าที่เป็นหน่วยประมูลในอุตสาหกรรม
