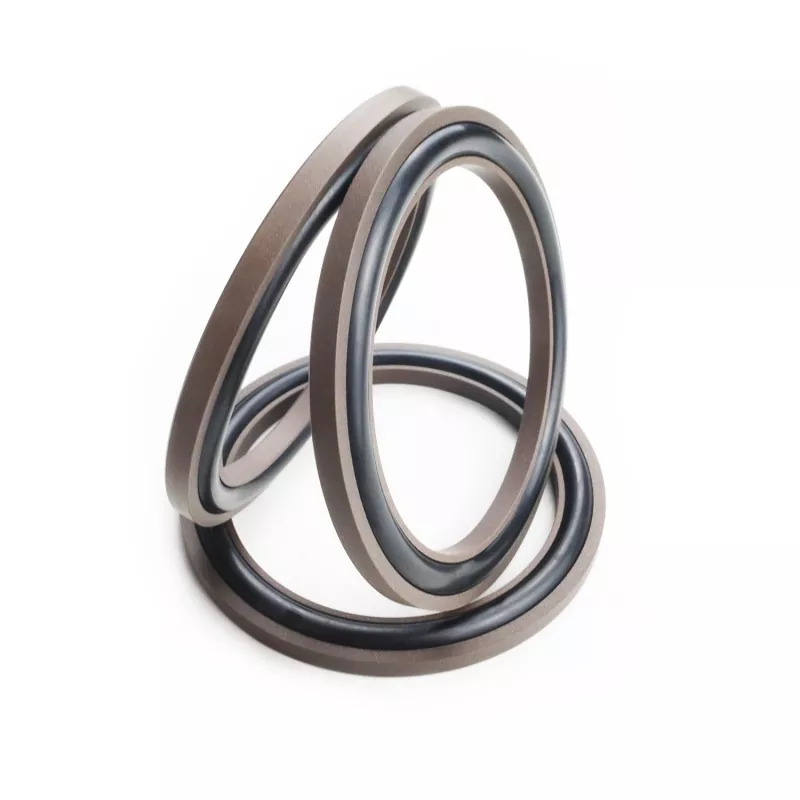

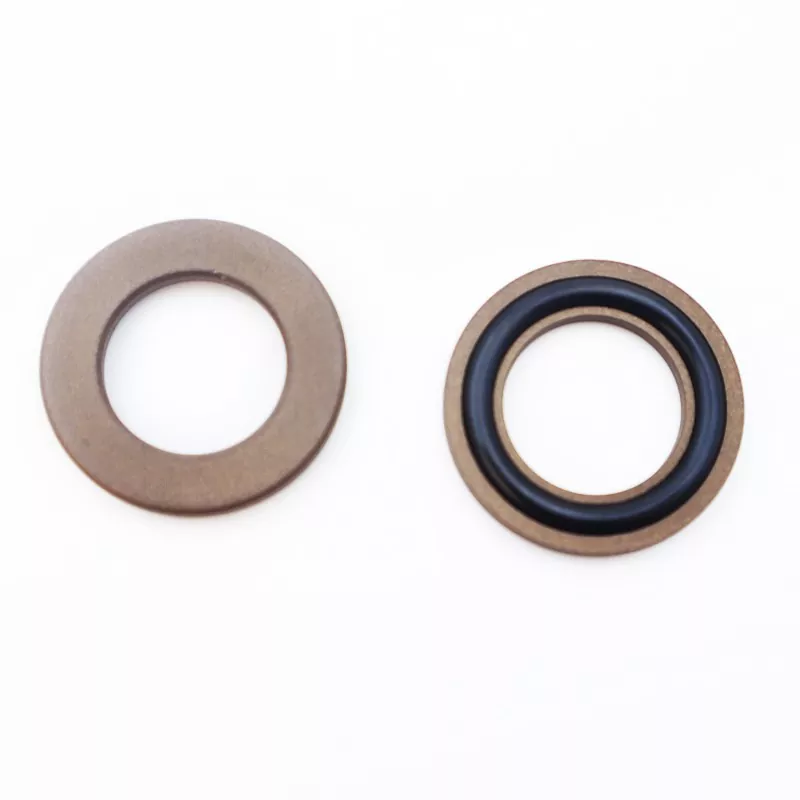

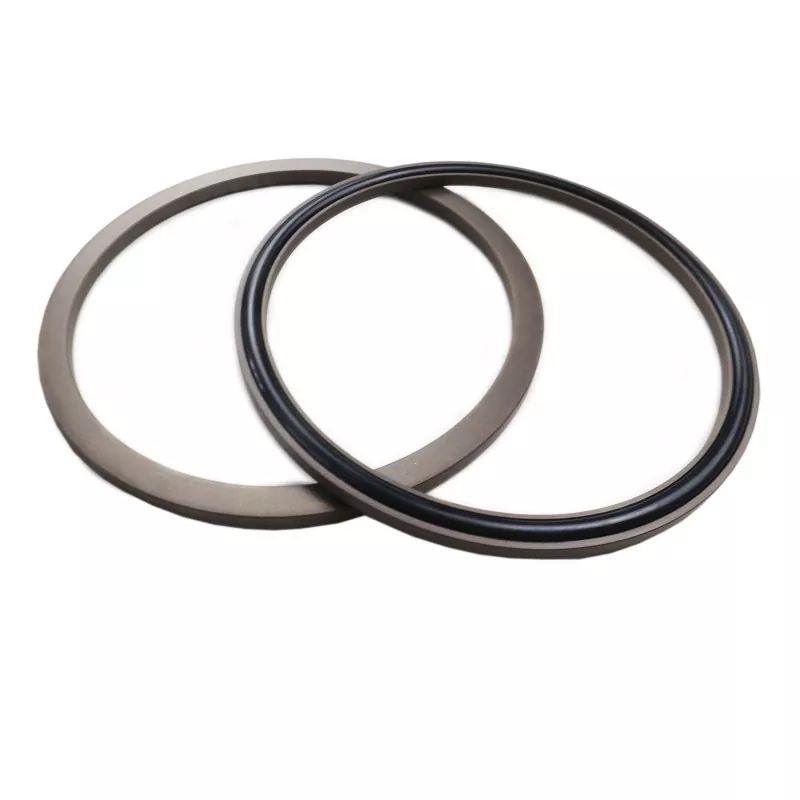

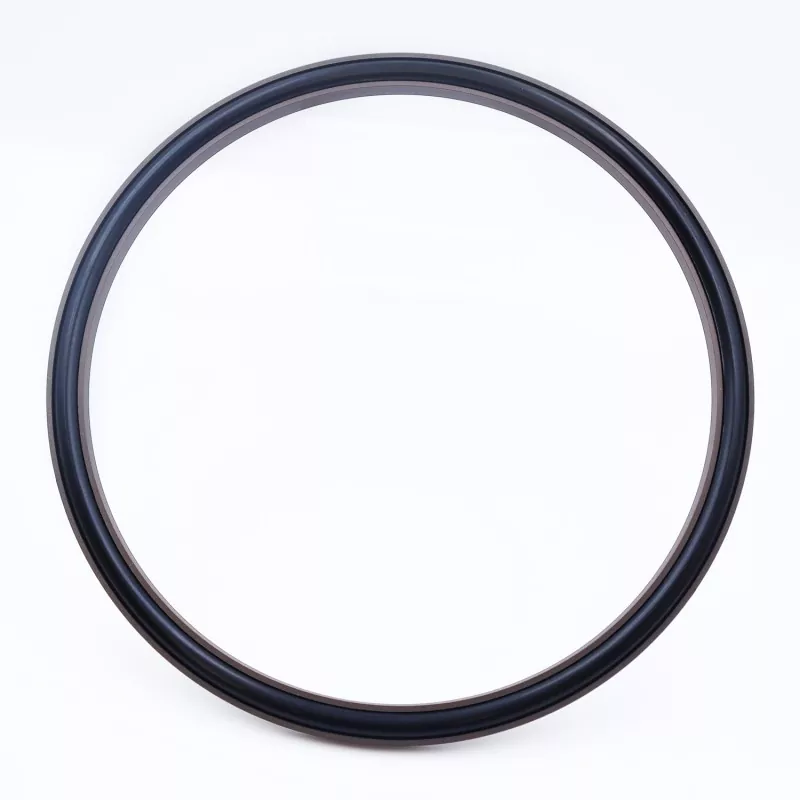

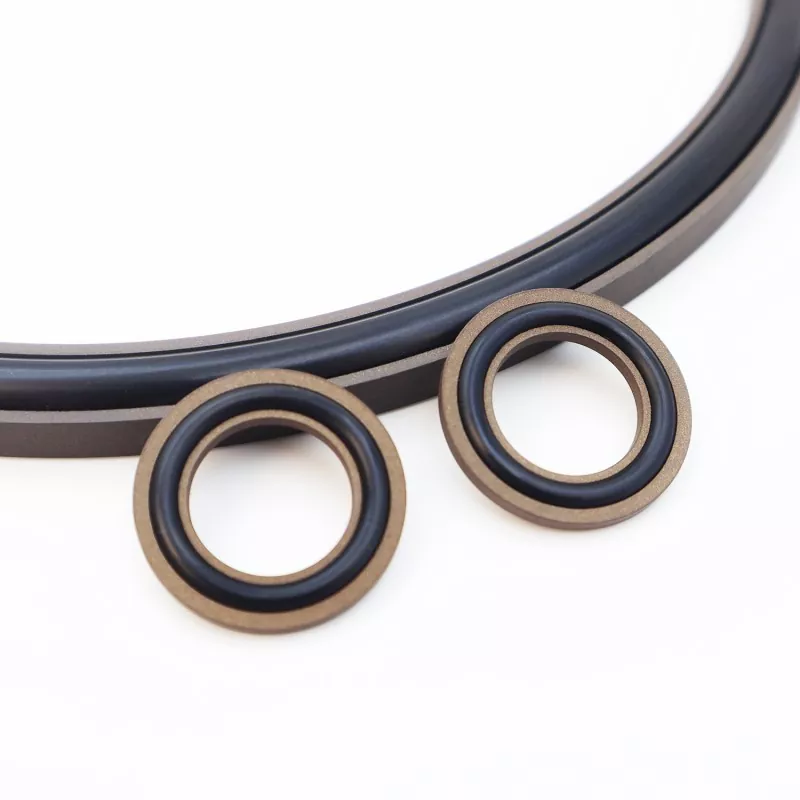

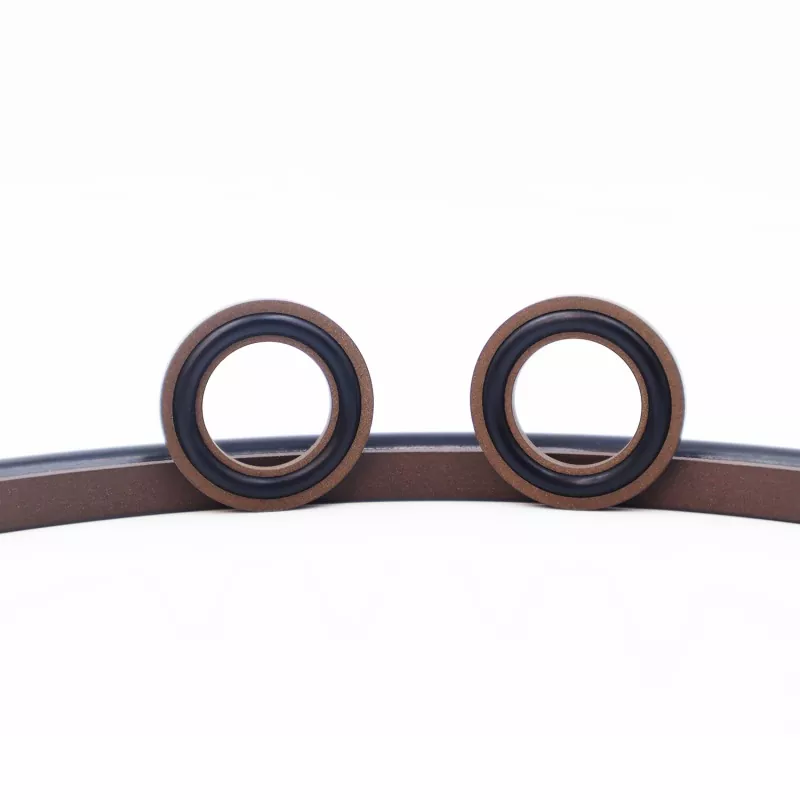

ซีลรวม Axial C-Type ประกอบด้วยวงแหวนซีลรูปตัว C ที่ทำจาก PTFE ที่เติมและโอริงยาง ได้รับการออกแบบมาเพื่อการใช้งานในการซีลแบบคงที่ เช่น ซีลตามแนวแกน (ปลายหน้า) และซีลหน้าแปลน คุณสมบัติหลัก ได้แก่ อายุการใช้งานที่ยาวนาน ประสิทธิภาพการซีลที่ดีเยี่ยม ความต้านทานแรงดันสูง และขนาดโครงสร้างที่กะทัดรัด นอกจากนี้ยังเหมาะสำหรับงานซีลไฮดรอลิกอีกด้วย มีให้เลือกสองรุ่น: RC2872-A (สำหรับแรงดันภายใน) และ RC2872-B (สำหรับแรงดันภายนอก)
การออกแบบที่กะทัดรัดช่วยให้สามารถติดตั้งในพื้นที่จำกัดได้สะดวก ช่วยให้มั่นใจในการปิดผนึกที่เชื่อถือได้และยืดอายุการใช้งานในระหว่างการใช้งานระยะยาว ข้อมูลจำเพาะทั้งหมดมีอยู่ในสต็อก พร้อมบริการสำหรับผู้ซื้อทั่วโลก รวมถึงการเลือกทางเทคนิค การสอบถามราคา และการสั่งซื้อจำนวนมาก
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว (ม./วินาที) |
ปานกลาง |
|
≤100 |
-35 ถึง +100 (พร้อมโอริง NBR) |
- |
น้ำมันไฮดรอลิก อิมัลชัน น้ำ ฯลฯ |
|
-20 ถึง +200 (พร้อมโอริง FKM) |

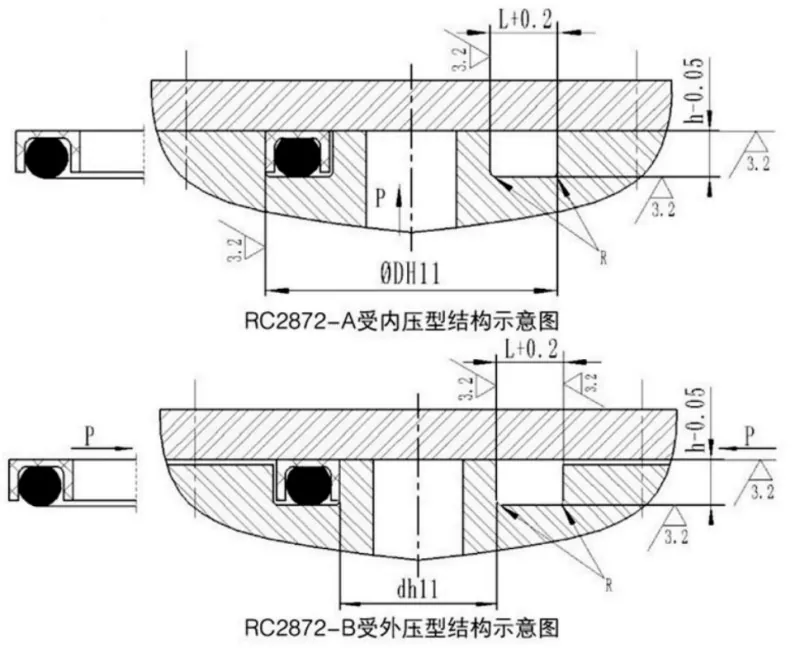

ซีลนี้ประกอบด้วยวงแหวนซีล PTFE รูปตัว C และโอริง โอริงให้การบีบอัดเบื้องต้น ทำให้เกิดแรงจับยึดที่จำเป็นในการซีล ภายใต้แรงกดดัน แรงจับยึดนี้จะเพิ่มขึ้น ซึ่งหมายความว่าซีลจะทำงานได้ดีขึ้นเมื่อแรงดันเพิ่มขึ้น ด้วยการออกแบบหน้าแปลนสองชั้นของแหวนสลิปเปอร์ โอริงจึงถูกป้องกันไม่ให้หลุดออกมา ทำให้ซีลสามารถทนต่อแรงกดดันสูงได้
มีข้อกำหนดทั้งหมดภายในช่วงพารามิเตอร์
|
ช่วงเส้นผ่านศูนย์กลางภายนอก ดี H11 |
ความลึกของร่อง ชม.-0.05 |
ความกว้างของร่อง ล+0.2 |
รัศมีมุม อาร์แม็กซ์ |
เส้นผ่านศูนย์กลางลวดโอริง ทำ |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
มีข้อกำหนดทั้งหมดภายในช่วงพารามิเตอร์
|
ช่วงเส้นผ่านศูนย์กลางภายใน วัน ฮ11 |
ความลึกของร่อง ชม.-0.05 |
ความกว้างของร่อง ล+0.2 |
รัศมีมุม อาร์แม็กซ์ |
เส้นผ่านศูนย์กลางลวดโอริง ทำ |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
