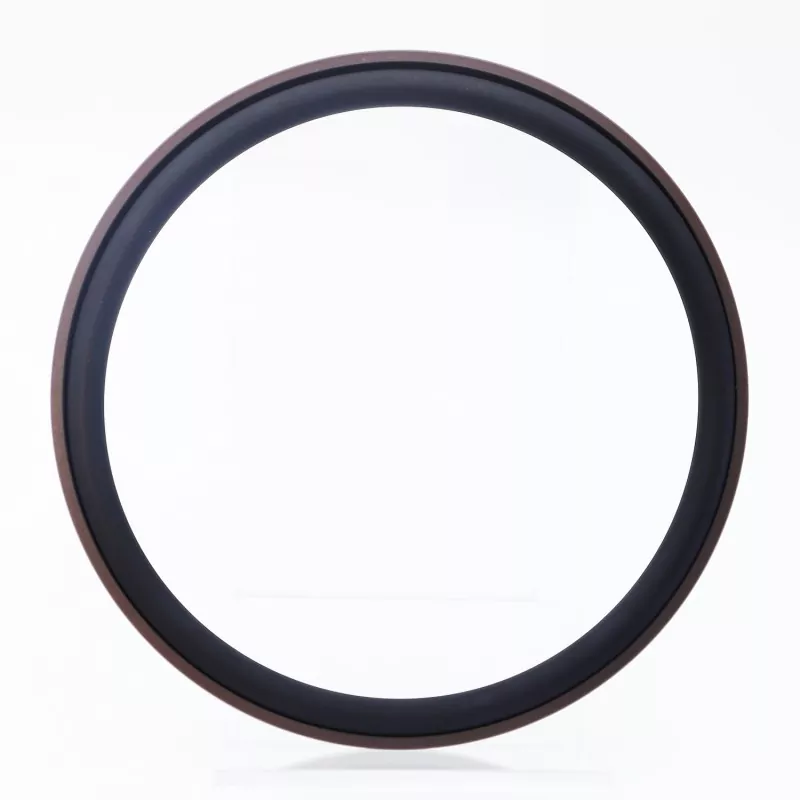

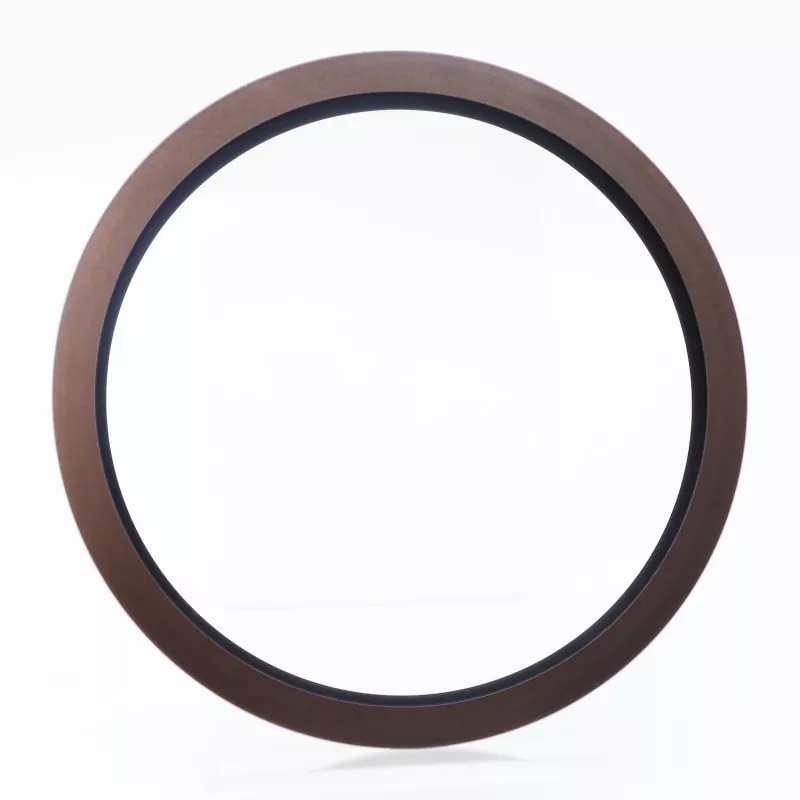

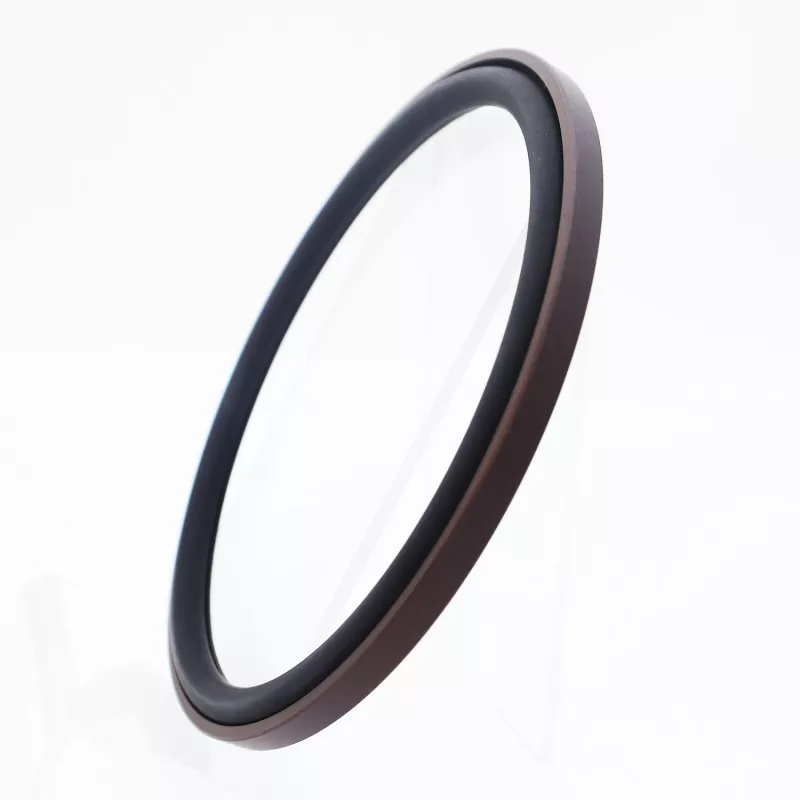

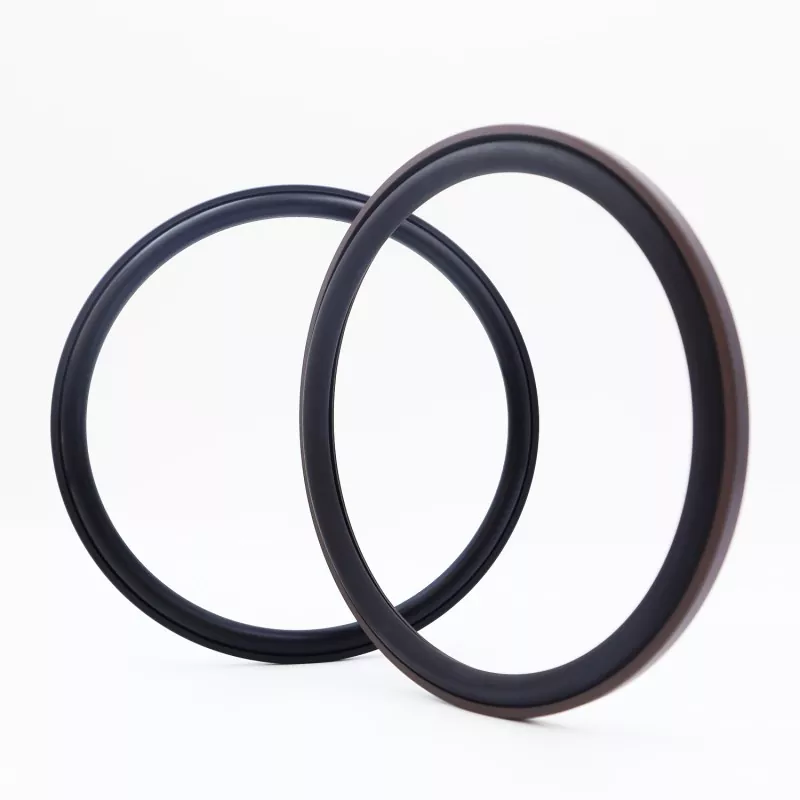

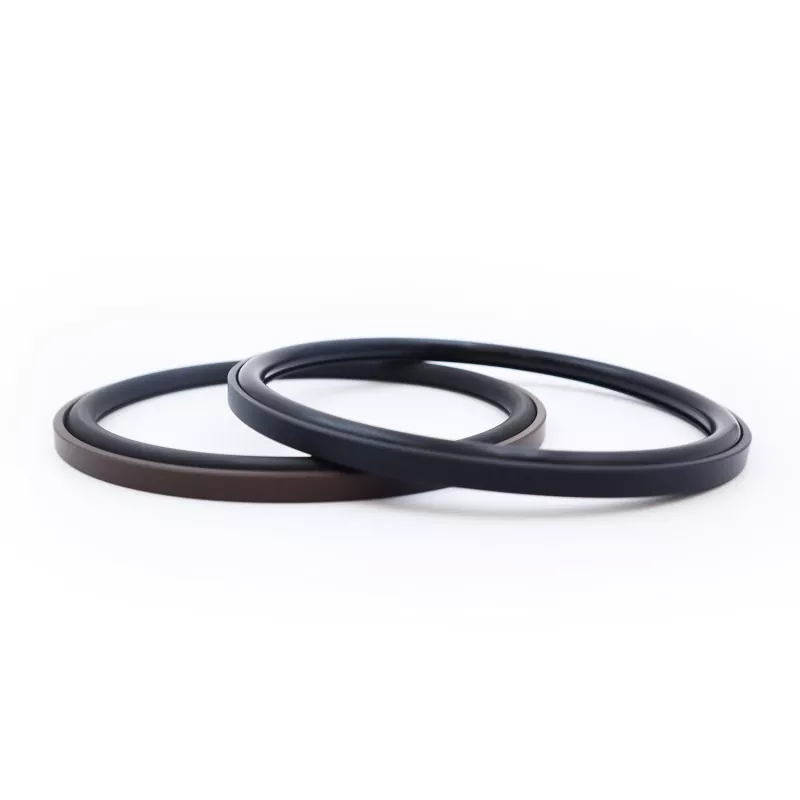

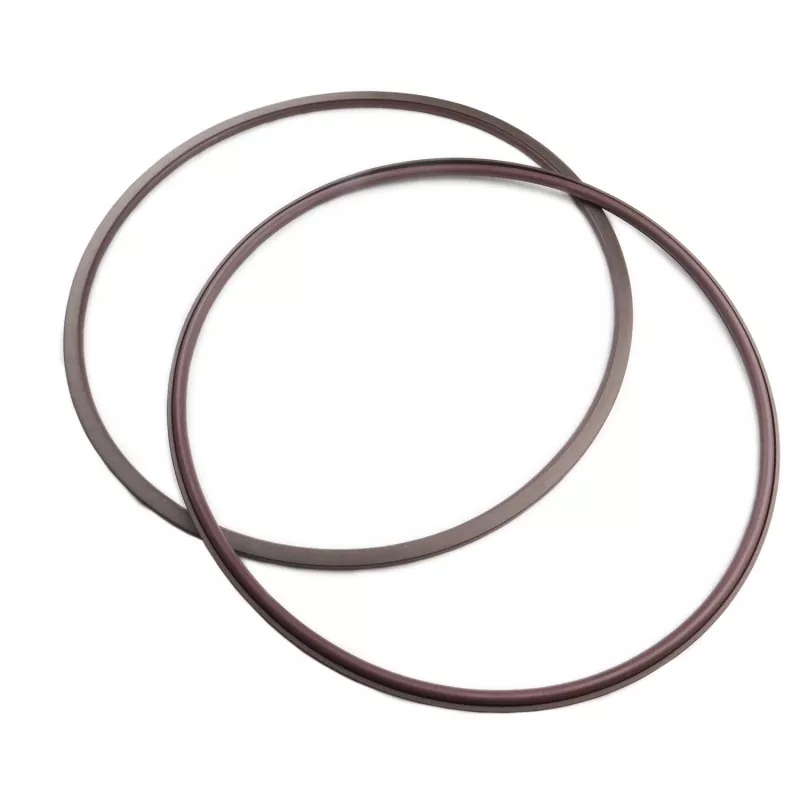

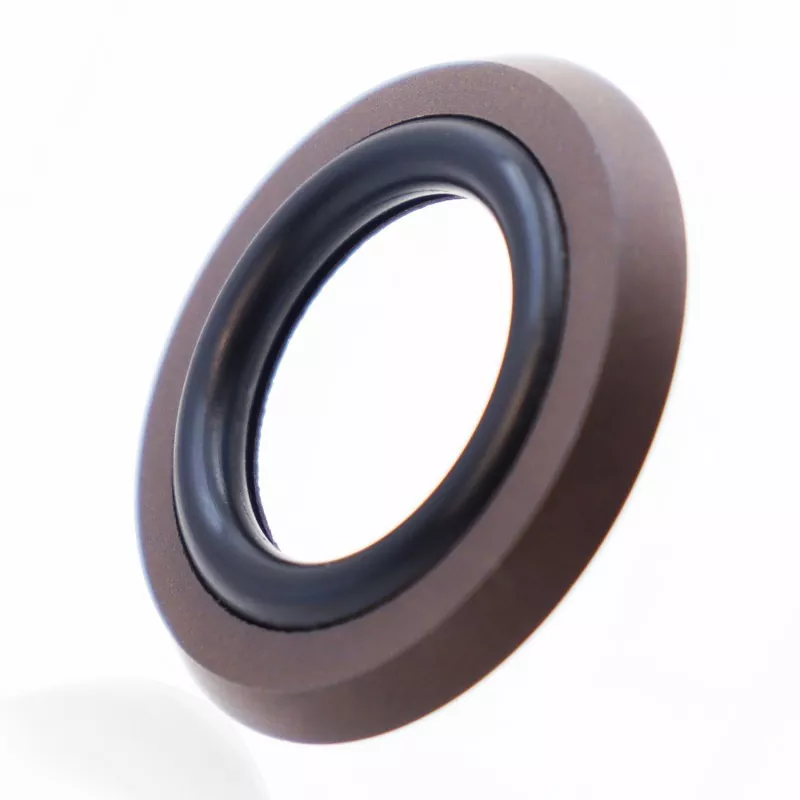

Axial Step Combined Seal ประกอบด้วยวงแหวนซีลมุมฉากที่ทำจาก PTFE ที่เติมและโอริงยาง ได้รับการออกแบบมาเพื่อการใช้งานการซีลแบบคงที่ทิศทางเดียว เช่น ซีลตามแนวแกน (ปลายหน้า) และซีลหน้าแปลน มีอายุการใช้งานยาวนาน ประสิทธิภาพการซีลที่ดีเยี่ยม ทนทานต่อแรงกดดันสูงและสูงเป็นพิเศษ และโครงสร้างที่กะทัดรัด นอกจากนี้ยังเหมาะสำหรับงานซีลแรงดันน้ำอีกด้วย มีจำหน่ายสองรุ่น: RC2871-A (สำหรับแรงดันภายใน) และ RC2871-B (สำหรับแรงดันภายนอก)
การปิดผนึกที่มีประสิทธิภาพทำได้โดยแรงยึดจับอย่างต่อเนื่องซึ่งเกิดจากการบีบอัดโอริงล่วงหน้า ซึ่งให้ผลการซีลแบบเติมพลังได้เอง โดยที่ประสิทธิภาพการซีลจะดีขึ้นเมื่อความดันปานกลางเพิ่มขึ้น การออกแบบหน้าแปลนที่ด้านข้างของวงแหวนซีลป้องกันการอัดขึ้นรูปของโอริงได้อย่างมีประสิทธิภาพ ทำให้สามารถจัดการกับสภาวะแรงดันสูงและแรงดันสูงพิเศษได้อย่างง่ายดาย ในขณะที่ยังคงเข้ากันได้กับสภาพแวดล้อมการซีลแรงดันน้ำ
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว (ม./วินาที) |
ปานกลาง |
|
≤300 |
-35 ถึง +100 (พร้อมโอริง NBR) |
- |
น้ำมันไฮดรอลิก อิมัลชัน น้ำ ฯลฯ |
|
-20 ถึง +200 (พร้อมโอริง FKM) |
ซีลนี้ประกอบด้วยวงแหวนซีล PTFE มุมฉากและโอริง โอริงให้การบีบอัดเบื้องต้น ทำให้เกิดแรงจับยึดที่จำเป็นในการซีล ภายใต้ความกดดัน แรงจับยึดนี้จะเพิ่มขึ้น ซึ่งหมายความว่า ยิ่งมีความดันสูง ประสิทธิภาพการซีลก็จะยิ่งดีขึ้นเท่านั้น ด้วยการออกแบบหน้าแปลนด้านข้างของแหวนสลิปเปอร์ โอริงจึงถูกป้องกันไม่ให้หลุดออกมา ทำให้ซีลสามารถทนต่อแรงกดดันสูงได้
มีข้อกำหนดทั้งหมดภายในช่วงพารามิเตอร์
|

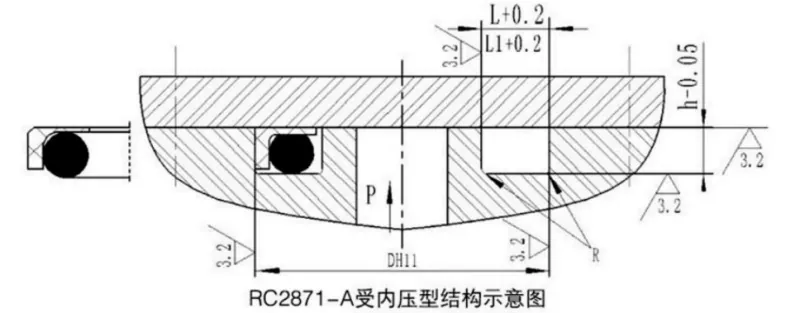

ช่วงเส้นผ่านศูนย์กลางภายนอก ดี H11 |
ความลึกของร่อง ชม.-0.05 |
ความกว้างของร่อง ล+0.2 |
ความกว้างของร่อง L1 + 0.2 ความดัน > 80 เมกะปาสคาล |
รัศมีมุม อาร์แม็กซ์ |
เส้นผ่านศูนย์กลางลวดโอริง ทำ |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |

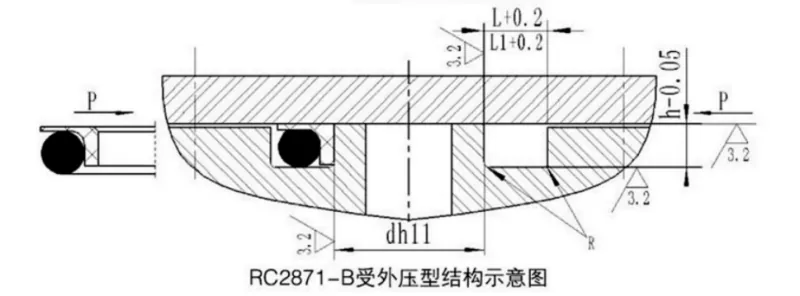

มีข้อกำหนดทั้งหมดภายในช่วงพารามิเตอร์
|
ช่วงเส้นผ่านศูนย์กลางภายใน dh11 |
ความลึกของร่อง ชม.-0.05 |
ความกว้างของร่อง ล+0.2 |
ความกว้างของร่อง L1 + 0.2 ความดัน > 80 เมกะปาสคาล |
รัศมีมุม อาร์แม็กซ์ |
เส้นผ่านศูนย์กลางลวดโอริง ทำ |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
