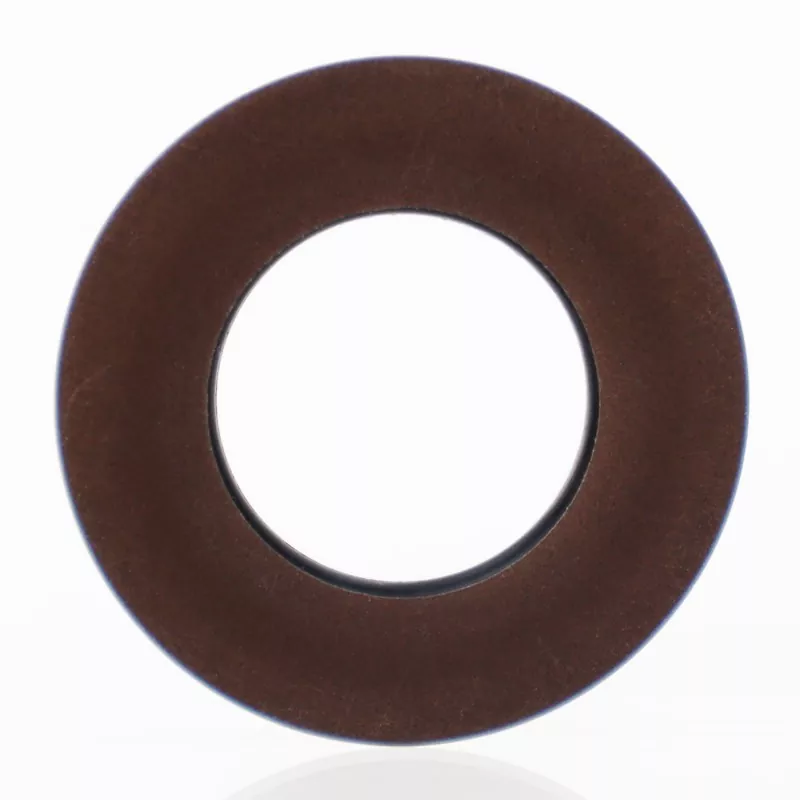

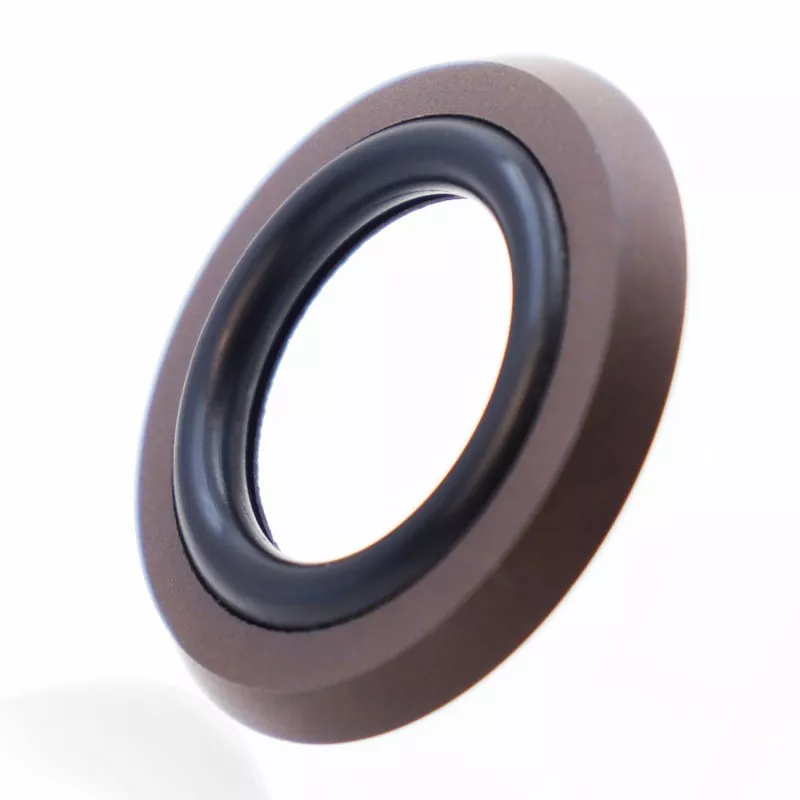

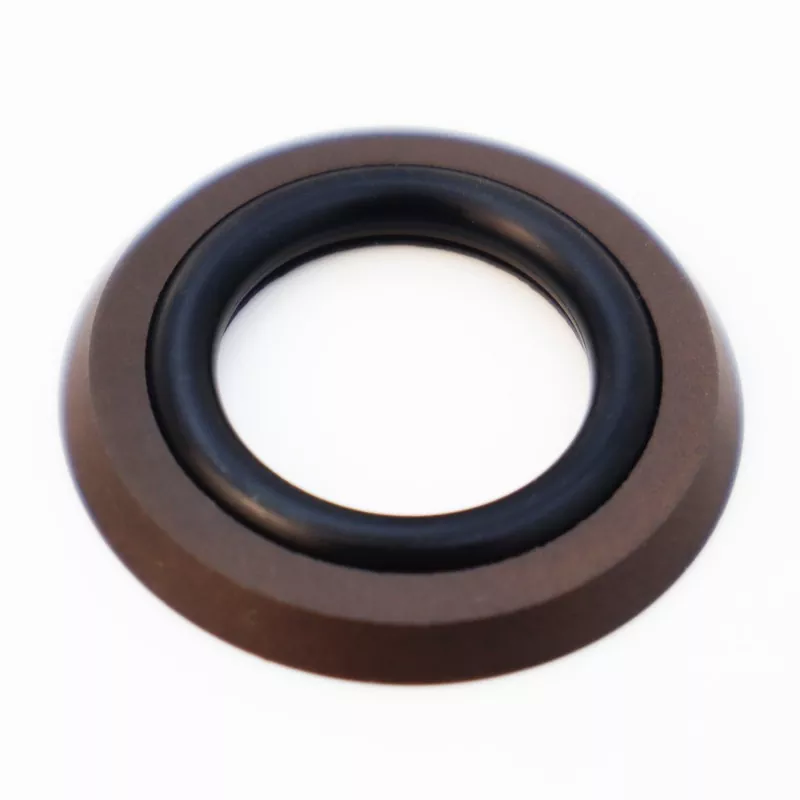

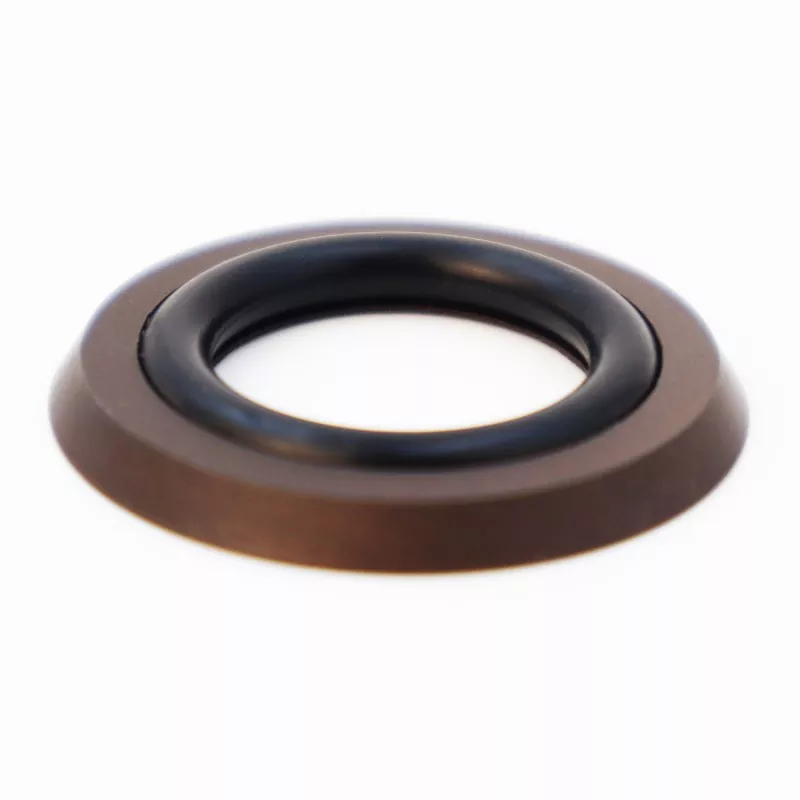

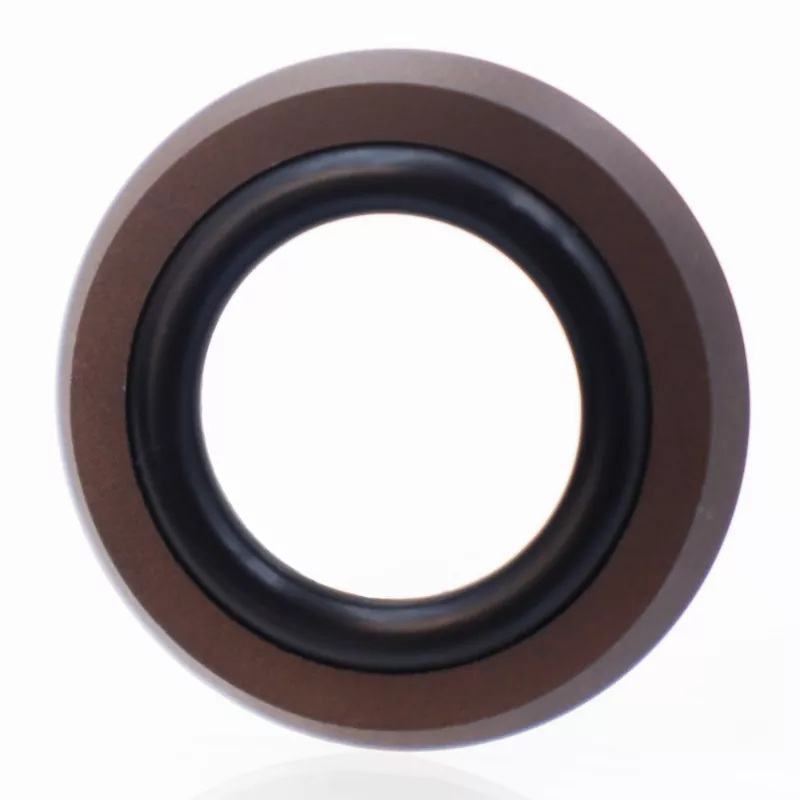

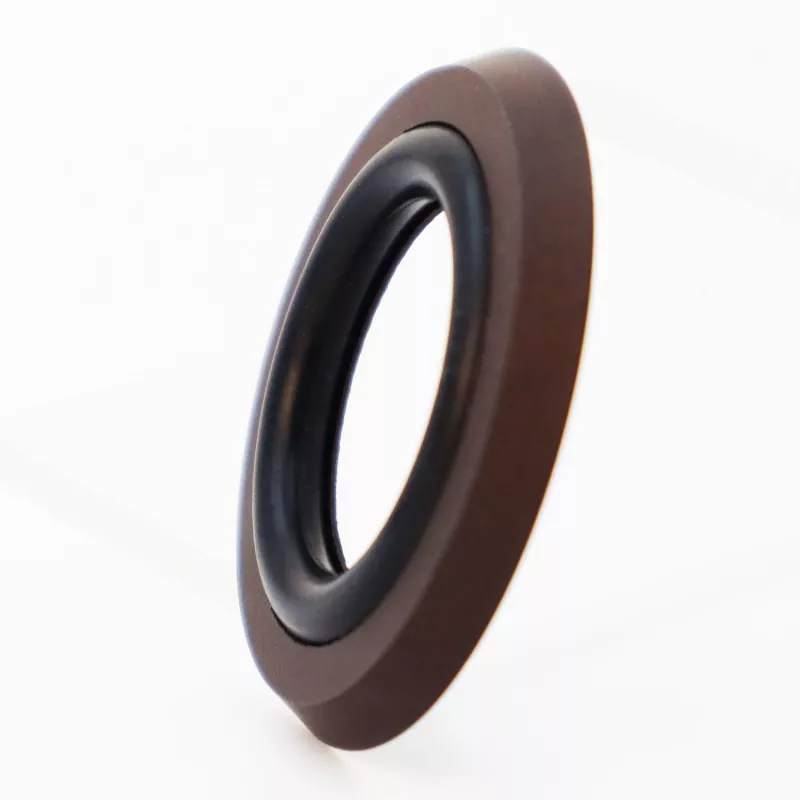

ซีลแบบรวม Axial Foot Type ประกอบด้วยวงแหวนซีลรูปเท้าที่ทำจาก PTFE ที่เติมและโอริงยาง ได้รับการออกแบบมาเพื่อการใช้งานการซีลแบบคงที่ทิศทางเดียว เช่น ซีลตามแนวแกน (ปลายหน้า) และซีลหน้าแปลน คุณสมบัติหลัก ได้แก่ อายุการใช้งานที่ยาวนาน ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม ความต้านทานต่อแรงดันสูงและแรงดันสูงพิเศษ และการออกแบบที่กะทัดรัดซึ่งใช้พื้นที่การติดตั้งน้อยที่สุด นอกจากนี้ยังเหมาะสำหรับงานซีลไฮดรอลิกอีกด้วย มีให้เลือกสองรุ่น: RC2875-A (สำหรับแรงดันภายใน) และ RC2875-B (สำหรับแรงดันภายนอก)
โครงสร้างที่กะทัดรัดพอดีกับร่องการติดตั้งที่แคบ ช่วยลดความเสี่ยงของอุปกรณ์รั่วได้อย่างมาก มีข้อมูลจำเพาะครบถ้วนในสต็อก และเรายินดีรับฟังข้อซักถามและคำสั่งซื้อตัวอย่างจากผู้ซื้อทั่วโลก
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว (ม./วินาที) |
ปานกลาง |
|
≤60 |
-35 ถึง +100 (พร้อมโอริง NBR) |
≤6 |
น้ำมันไฮดรอลิกจากแร่ น้ำมันทนไฟ (HFA/HFB) น้ำ ฯลฯ |
|
-20 ถึง +200 (พร้อมโอริง FKM) |
ซีลนี้ประกอบด้วยวงแหวนซีล PTFE แบบดัดแปลงที่มีโปรไฟล์รูปเท้าและโอริง ภายใต้แรงกดดัน แรงยึดเกาะของซีลจะเพิ่มขึ้น ซึ่งหมายความว่า ยิ่งแรงดันสูง ประสิทธิภาพการซีลก็จะยิ่งดีขึ้นเท่านั้น ด้วยการออกแบบหน้าแปลนด้านข้างรูปเท้าของวงแหวนสไลด์ โอริงจึงถูกป้องกันไม่ให้หลุดออกมา ทำให้ซีลสามารถทนต่อแรงกดดันสูงและสูงเป็นพิเศษ
มีข้อกำหนดทั้งหมดภายในช่วงพารามิเตอร์
|

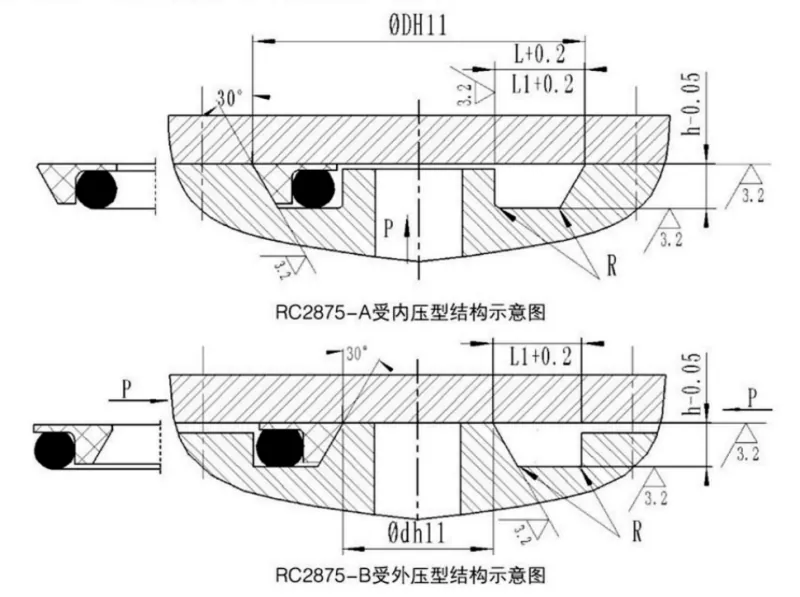

ช่วงเส้นผ่านศูนย์กลางภายนอก ดี H11 |
ความลึกของร่อง ชม.-0.05 |
ความกว้างของร่อง ล+0.2 |
ความกว้างของร่อง L1 + 0.2 ความดัน > 100 เมกะปาสคาล |
รัศมีมุม อาร์แม็กซ์ |
เส้นผ่านศูนย์กลางลวดโอริง ทำ |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
มีข้อกำหนดทั้งหมดภายในช่วงพารามิเตอร์
|
ช่วงเส้นผ่านศูนย์กลางภายใน dh11 |
ความลึกของร่อง ชม.-0.05 |
ความกว้างของร่อง ล+0.2 |
ความกว้างของร่อง L1 + 0.2 ความดัน > 100 เมกะปาสคาล |
รัศมีมุม อาร์แม็กซ์ |
เส้นผ่านศูนย์กลางลวดโอริง ทำ |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
