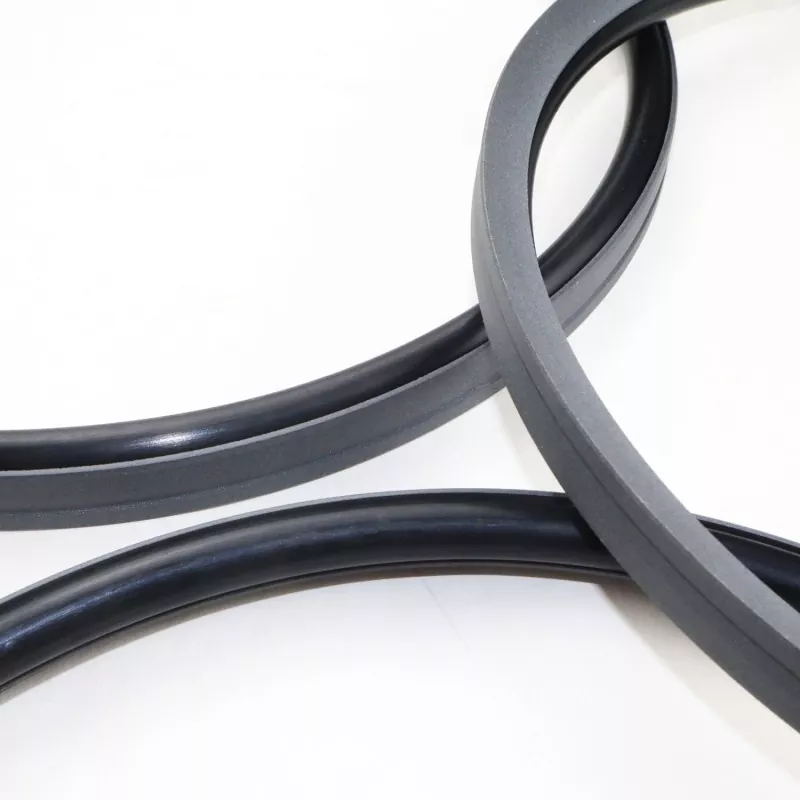

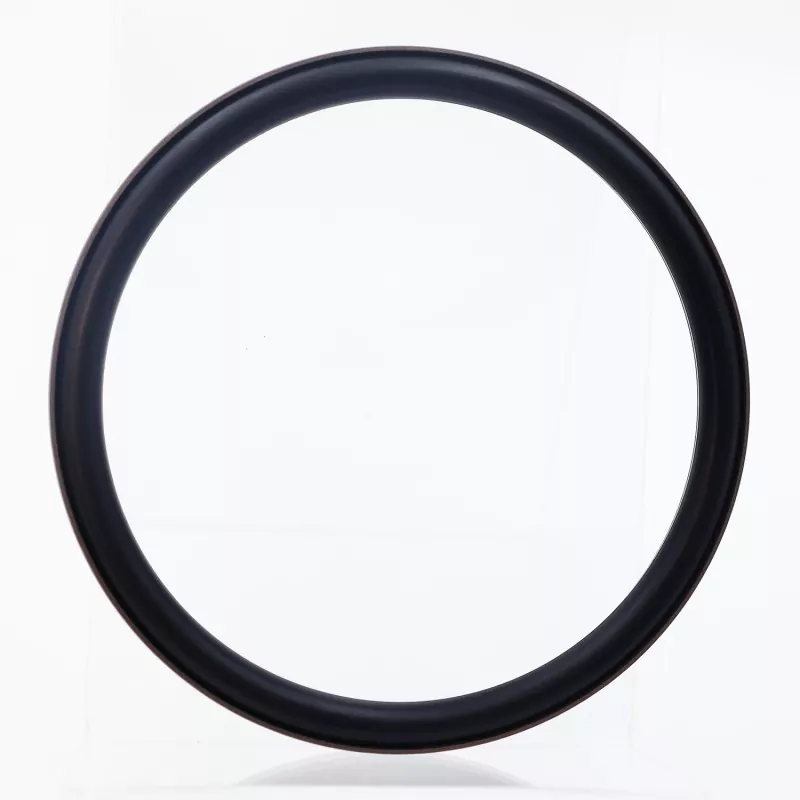

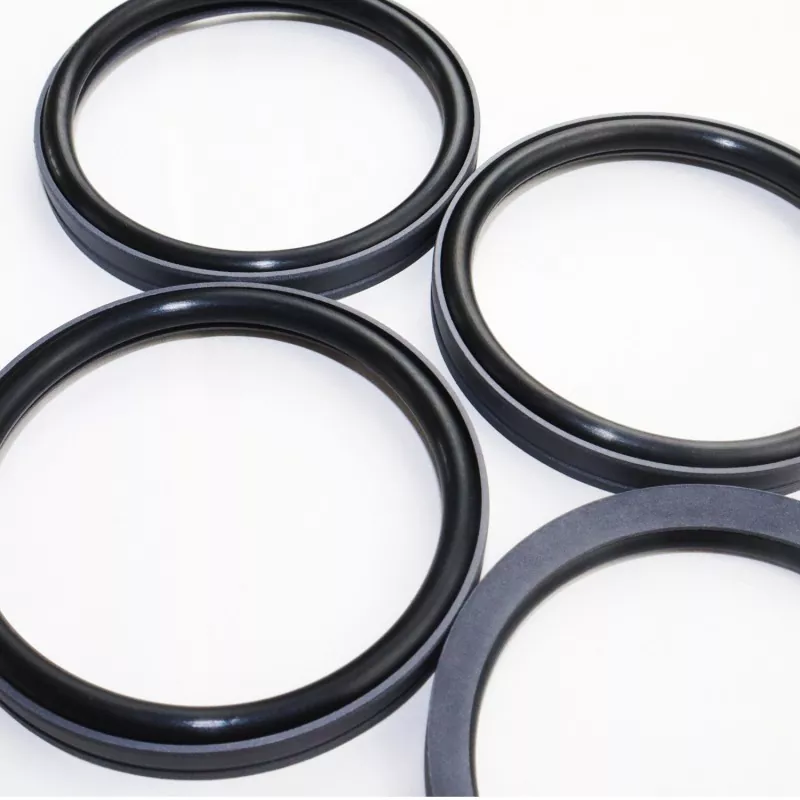

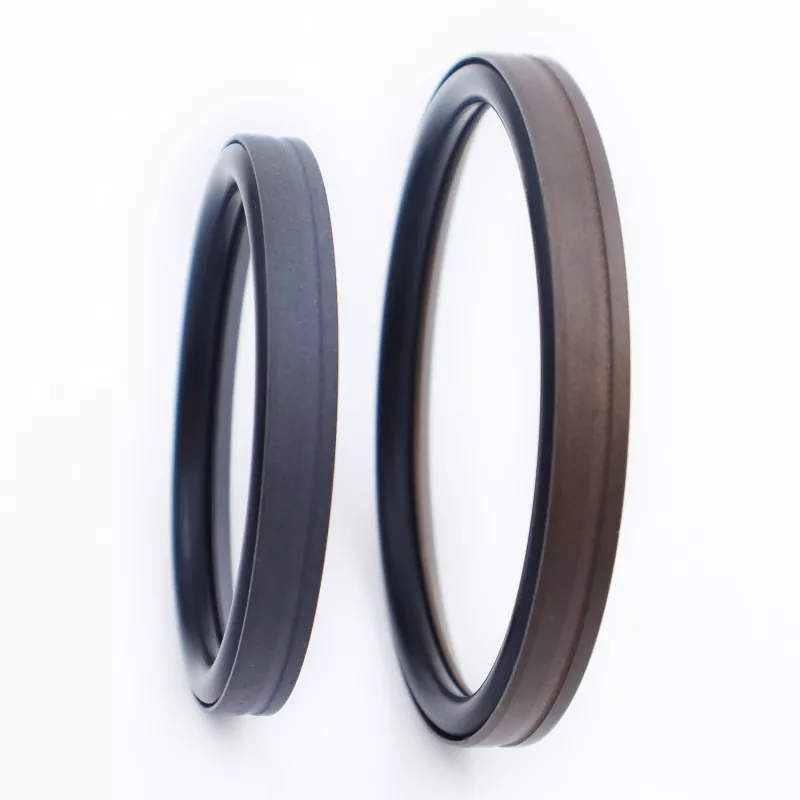

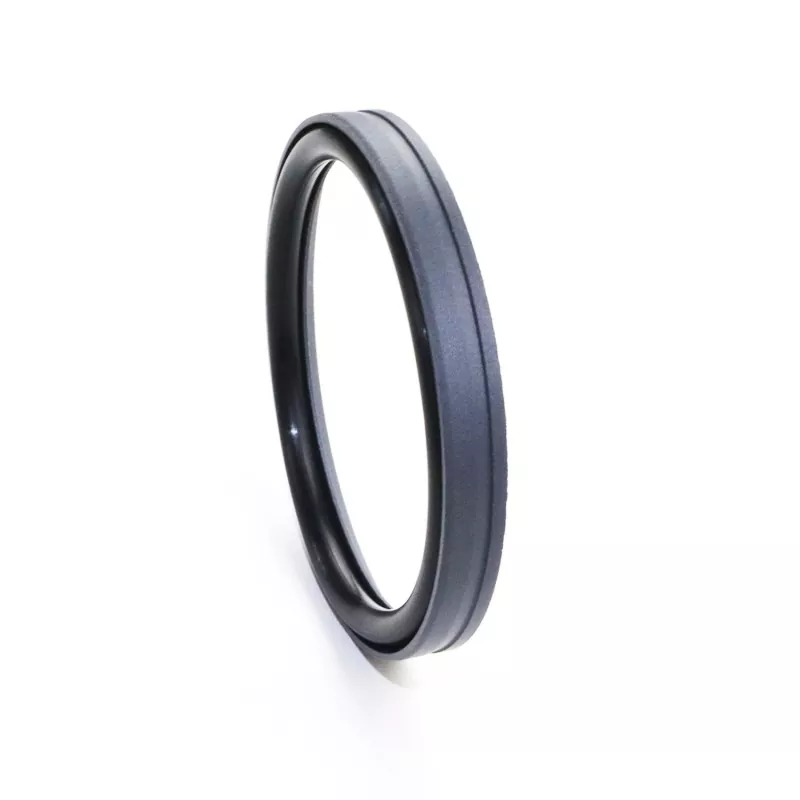

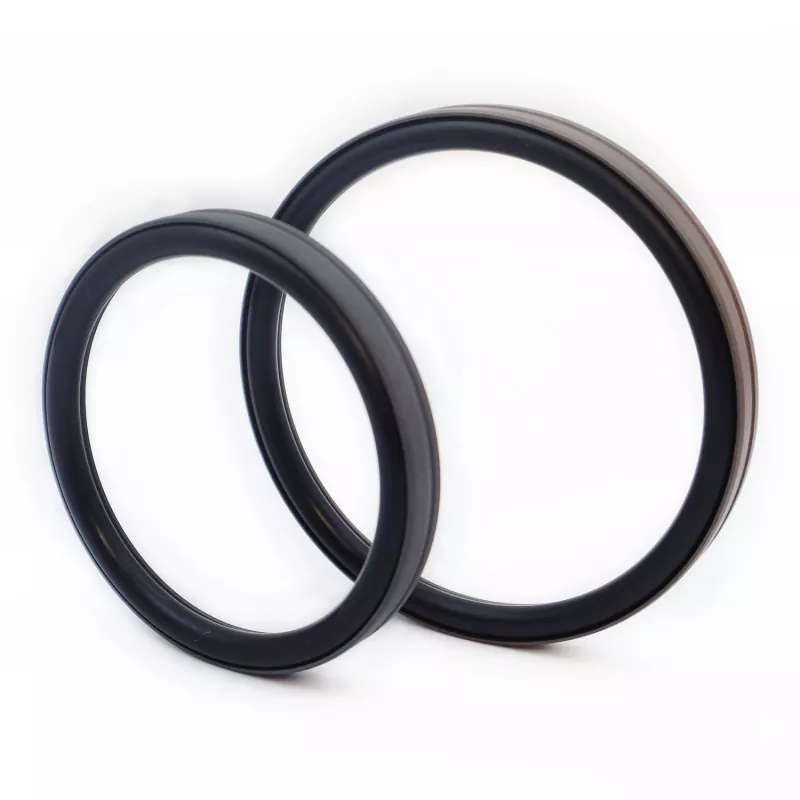

ซีลรวมแบบ Bore Foot Type ประกอบด้วยวงแหวนซีลรูปเท้าที่ทำจาก PTFE (หรือคอมโพสิต PTFE) และโอริงยาง ได้รับการออกแบบมาเพื่อการซีลแบบออกฤทธิ์เดี่ยวในการใช้งานแบบลูกสูบไฮดรอลิกและนิวแมติก แบ่งออกเป็นซีรีส์ RC53 และ RC54 ตามโอริงที่ตรงกัน (สอดคล้องตามมาตรฐาน มาตรฐาน GB1235) ด้วยการออกแบบวงแหวนซีลที่บาง ทำให้มีการชดเชยการติดตามผลที่ยอดเยี่ยมและประสิทธิภาพการซีลที่เหนือกว่า ทำงานได้ดีภายใต้สภาวะแรงดันสูงและต่ำ ทำงานโดยไม่มี "การลื่นไถล" (คลาน) รองรับการซีลแบบไร้น้ำมันในระยะยาว และใช้กันอย่างแพร่หลายสำหรับลูกสูบกระบอกสูบแรงดันสูง
ร่องรูปลิ่มบนพื้นผิวการซีลรูปเท้าช่วยเพิ่มความสมบูรณ์ของการซีลและความต้านทานการปนเปื้อนในขณะที่ลดแรงเสียดทาน การออกแบบโครงสร้างยังช่วยเพิ่มความสามารถในการรับแรงกดของซีลอีกด้วย โดยทั่วไปไม่เหมาะกับการติดตั้งในร่องปิด
1. เหมาะสำหรับทั้งงานไฮดรอลิกและนิวแมติก
2. ประสิทธิภาพการปิดผนึกที่ดีเยี่ยมภายใต้สภาวะแรงดันสูงและต่ำ
3. แรงเสียดทานต่ำ, ความต้านทานการแตกหักน้อยที่สุด, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน และไม่มีการลื่นไถล
4. อายุการใช้งานยาวนาน เหมาะสำหรับการใช้งานหล่อลื่นแบบไร้น้ำมัน
5. เหมาะสำหรับการปิดผนึกแรงดันสูงและแรงดันสูงพิเศษ
ค่าขีดจำกัดไม่ควรเกิดขึ้นพร้อมกัน
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว ม./วินาที |
สื่อ |
|
≤100 |
-35 ถึง +100 (พร้อมโอริง NBR) |
≤6 |
น้ำมันไฮดรอลิกจากแร่ น้ำมันทนไฟ (HFA/HFB) ก๊าซ ฯลฯ |
|
-20 ถึง +180 (พร้อมโอริง FKM) |
1. วัสดุโอริงที่เข้ากันได้ได้แก่: ยางไนไตรล์ R01 (NBR), R02 ฟลูออโรอีลาสโตเมอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3; วัสดุอื่นๆ ที่มีอยู่ ได้แก่ PTFE2, PTFE4 และพลาสติกประสิทธิภาพสูงอื่นๆ
สั่งซื้อรุ่น: RC53-80x69.6x9.8-PTFE3-R01
เส้นผ่านศูนย์กลางรู x เส้นผ่านศูนย์กลางร่อง x ความกว้างของร่อง | PTFE3: รหัสวัสดุ PTFE ดัดแปลง | R01: รหัสวัสดุโอริง
มีขนาดใดก็ได้ภายในช่วงพารามิเตอร์
|

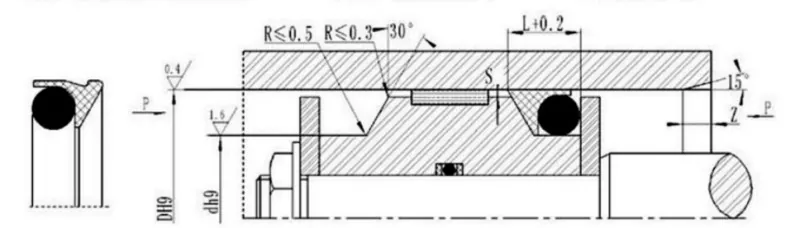

ช่วงรูรับแสง ดี H9 |
เส้นผ่านศูนย์กลางร่อง ดี h9 |
ความกว้างของร่อง ล+0.2 |
การกวาดล้างรัศมี Smax |
แชมเฟอร์ ซมิน |
เส้นผ่านศูนย์กลางลวดโอริง ทำ |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
เข้ากันได้กับโอริง GB1235; สามารถจัดหาขนาดใดก็ได้ภายในช่วงที่ระบุ
|
ช่วงรูรับแสง ดี H9 |
เส้นผ่านศูนย์กลางร่อง ดี h9 |
ความกว้างของร่อง ล+0.2 |
การกวาดล้างรัศมี Smax |
แชมเฟอร์ ซมิน |
เส้นผ่านศูนย์กลางลวดโอริง ทำ |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
หมายเหตุ: สำหรับแรงดัน >60 MPa จะใช้พิกัดความเผื่อ H8/8 ที่บริเวณฐานซีล และระยะห่างของซีลแรงดันสูงพิเศษ Smax คือ <0.05
