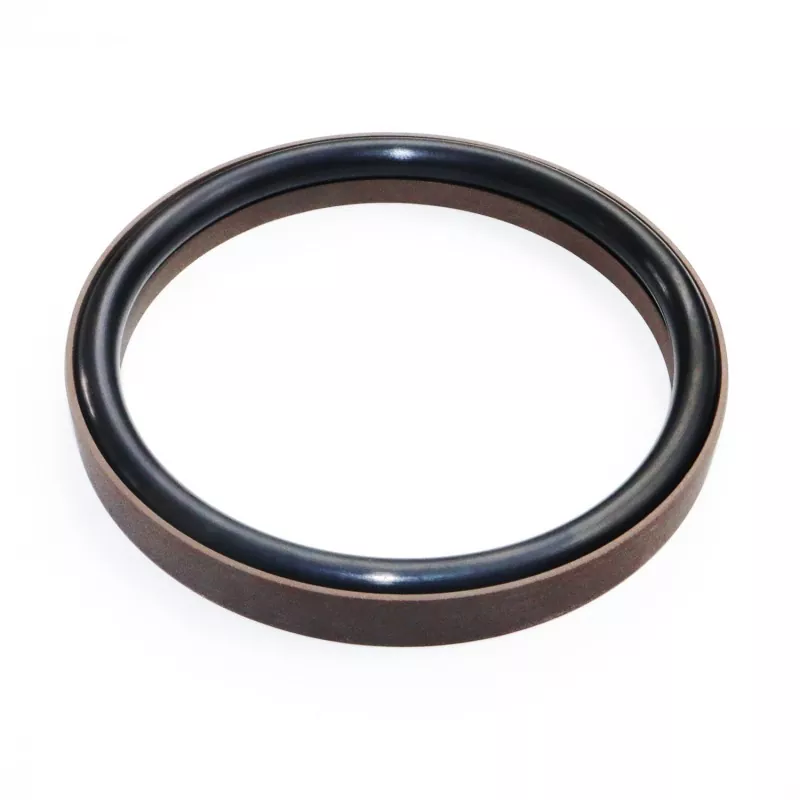

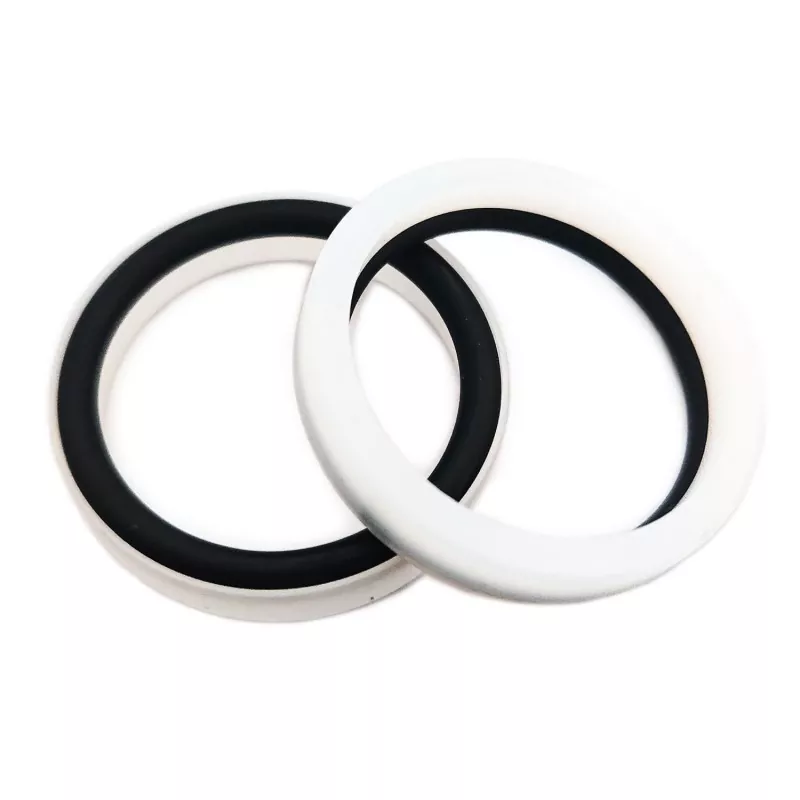

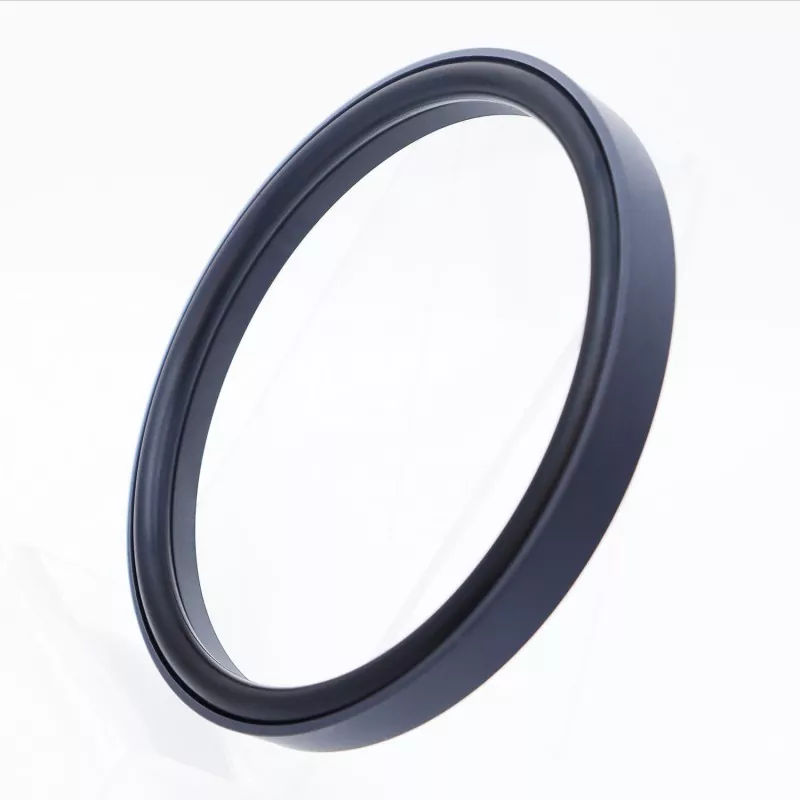

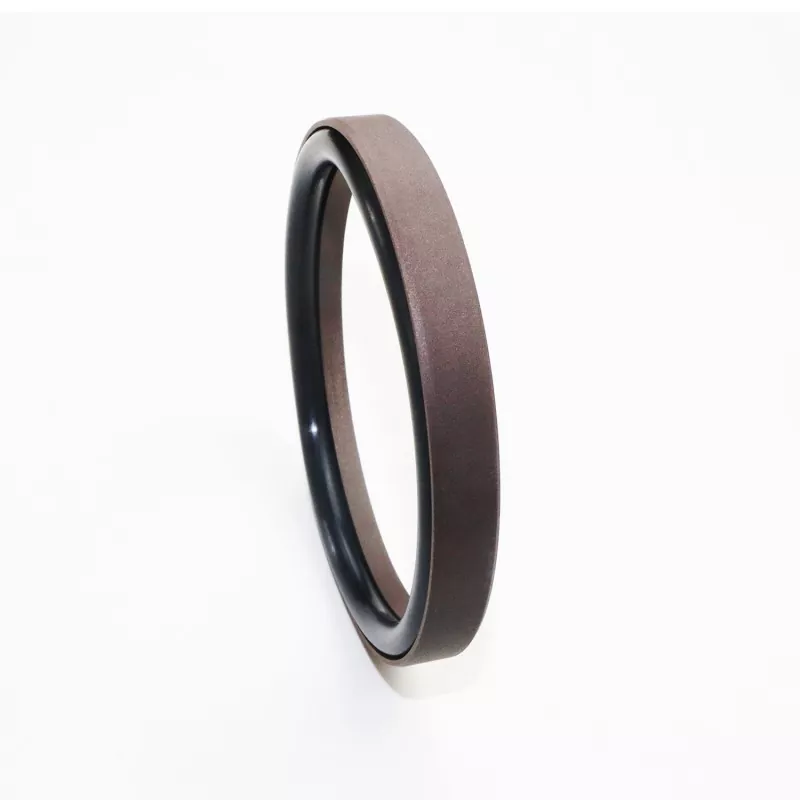

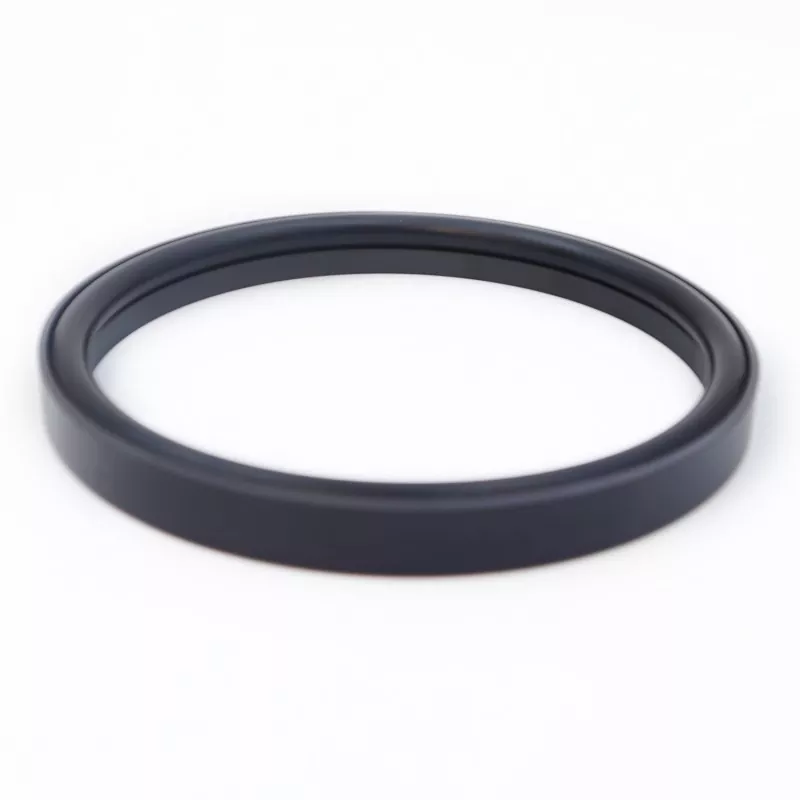

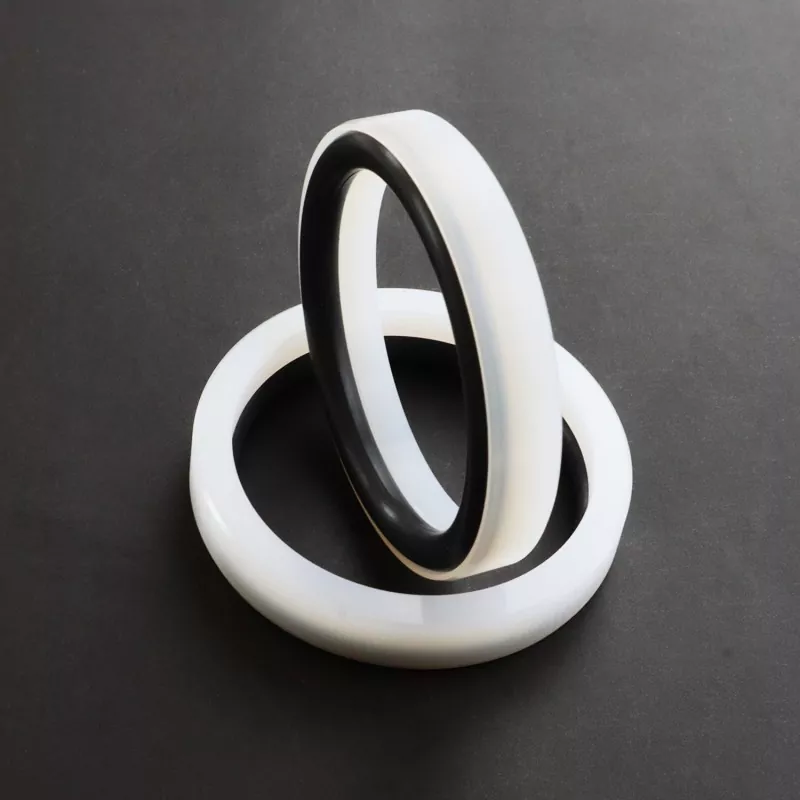

ซีลแบบรวมขั้นเสริมสำหรับก้าน (ออกแบบมาสำหรับการใช้งานที่มีแรงดันสูงเป็นพิเศษและแบบน้ำ) ประกอบด้วยวงแหวนซีลมุมขวาเสริมที่ทำจาก PTFE (หรือคอมโพสิต PTFE) และโอริงยาง มีจำหน่ายในซีรีส์ RC58 และ RC59 ขึ้นอยู่กับโอริงเฉพาะที่ใช้ (สอดคล้องตามมาตรฐาน มาตรฐาน GB1235) โดยให้ประสิทธิภาพการเสียดสีต่ำ ทำให้มั่นใจได้ถึงความต้านทานเป็นศูนย์เมื่อสตาร์ทและการเคลื่อนที่ไปกลับอย่างราบรื่นโดยไม่เกิดการลื่นไถล และเหมาะสำหรับการใช้งานในระยะยาวในสภาพแวดล้อมที่ปราศจากน้ำมัน ซึ่งช่วยลดโอกาสที่อุปกรณ์จะเสียหายได้อย่างมากและลดต้นทุนการบำรุงรักษา
ด้วยความหนาที่เหมาะสมของวงแหวนซีล ซีลจึงทำงานได้อย่างมีประสิทธิภาพแม้เมื่อใช้กับน้ำหรือตัวกลางที่มีความหนืดต่ำอื่นๆ การออกแบบโครงสร้างของวงแหวนซีลเสริมยังช่วยเพิ่มความต้านทานต่อแรงกดดันสูงและสูงเป็นพิเศษ โดยทั่วไปไม่สามารถติดตั้งซีลนี้ในร่องปิดได้
1. แรงเสียดทานต่ำ: ความต้านทานการเริ่มต้นน้อยที่สุด การเคลื่อนไหวที่ราบรื่น แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน และไม่ติดลื่น
2. อายุการใช้งานยาวนาน: เหมาะสำหรับการใช้งานหล่อลื่นแบบไร้น้ำมัน
3. เหมาะสำหรับการปิดผนึกระบบแรงดันสูงและแรงดันสูงพิเศษตลอดจนสารที่มีความหนืดต่ำเช่นน้ำ
ค่าขีดจำกัดไม่ควรเกิดขึ้นพร้อมกัน
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว ม./วินาที |
สื่อ |
|
≤200 |
-35 ถึง +100 (พร้อมโอริง NBR) |
≤6 |
น้ำมันไฮดรอลิกจากแร่ น้ำมันทนไฟ (HFA/HFB) น้ำ ฯลฯ |
|
-20 ถึง +200 (พร้อมโอริง FKM) |
1. วัสดุโอริงที่เข้ากันได้ได้แก่: RO1 ยางไนไตรล์ (NBR), RO2 ฟลูออโรอีลาสโตเมอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3; วัสดุทดแทน ได้แก่ PTFE2, PTFE4 และพลาสติกประสิทธิภาพสูงอื่นๆ
รูปแบบการสั่งซื้อ: RC58—80x69.2x10.5—PTFE3—R01
รุ่น - เส้นผ่านศูนย์กลางของรู x เส้นผ่านศูนย์กลางร่อง x ความกว้างของร่อง | PTFE3 - รหัสวัสดุ PTFE ดัดแปลง | R01 - รหัสวัสดุโอริง
มีข้อกำหนดเฉพาะภายในช่วงพารามิเตอร์
|

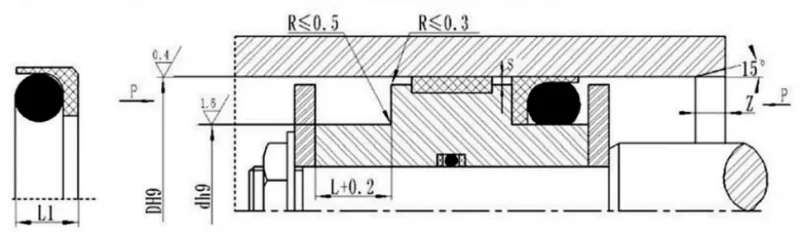

รุ่นมาตรฐาน DH9 RC58 |
DH9 น้ำหนักเบา RC58-คิว |
DH9 สำหรับงานหนัก RC58-Z |
เส้นผ่านศูนย์กลางร่อง ดี h9 |
ความกว้างของร่อง ล+0.2 |
ความสูงของซีล L1 |
รัศมีมุม อาร์แม็กซ์ |
การกวาดล้างรัศมี Smax |
แชมเฟอร์ ซมิน |
เส้นผ่านศูนย์กลางลวดโอริง ทำ |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
ง-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1,000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1,000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1,000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
หมายเหตุ: สำหรับแรงกดดัน >60 MPa จะใช้พิกัดความเผื่อพอดี H8/f8 ที่บริเวณฐานซีล สำหรับการซีลแรงดันสูงพิเศษ Smax < 0.05
เข้ากันได้กับโอริง GB1235; สามารถจัดหาขนาดใดก็ได้ภายในช่วงพารามิเตอร์ที่ระบุ
|
ช่วงรูรับแสง ดี H9 |
เส้นผ่านศูนย์กลางร่อง ดี h9 |
ความกว้างของร่อง ล+0.2 |
การกวาดล้างรัศมี Smax |
รัศมีมุม อาร์แม็กซ์ |
แชมเฟอร์ ซมิน |
เส้นผ่านศูนย์กลางลวดโอริง ทำ |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
