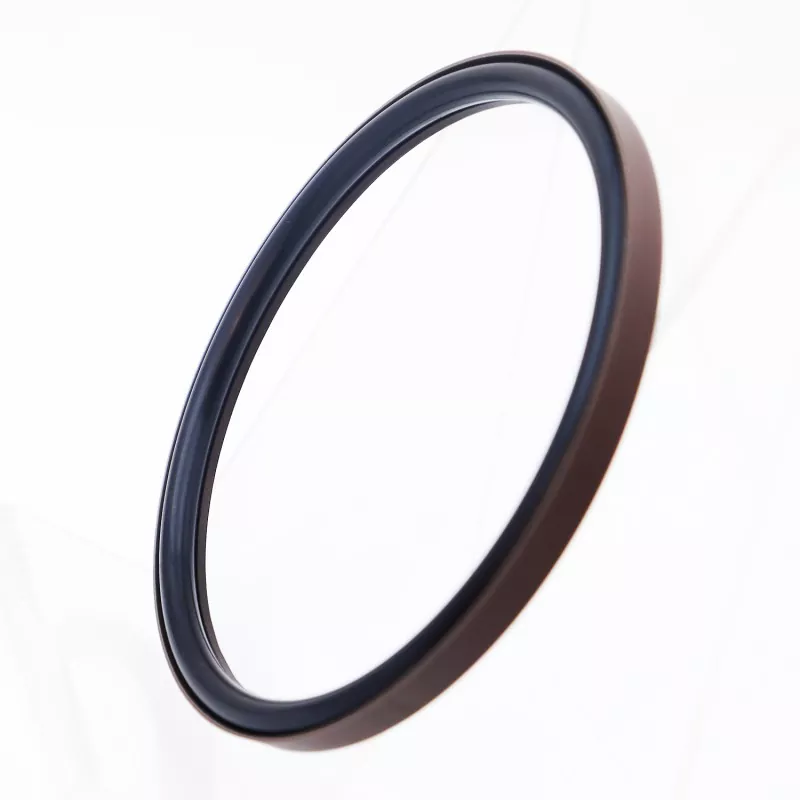

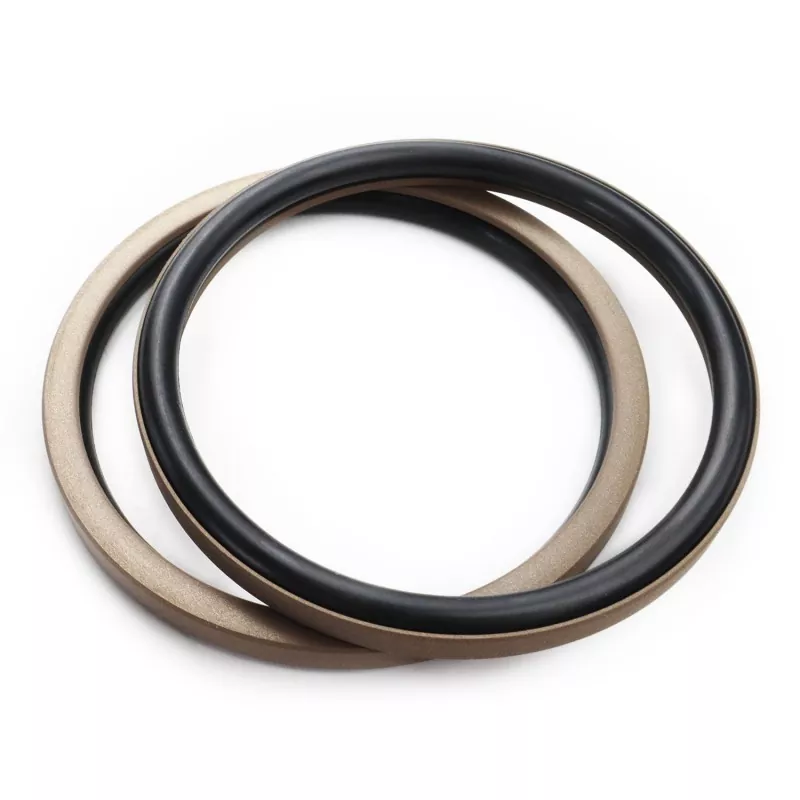

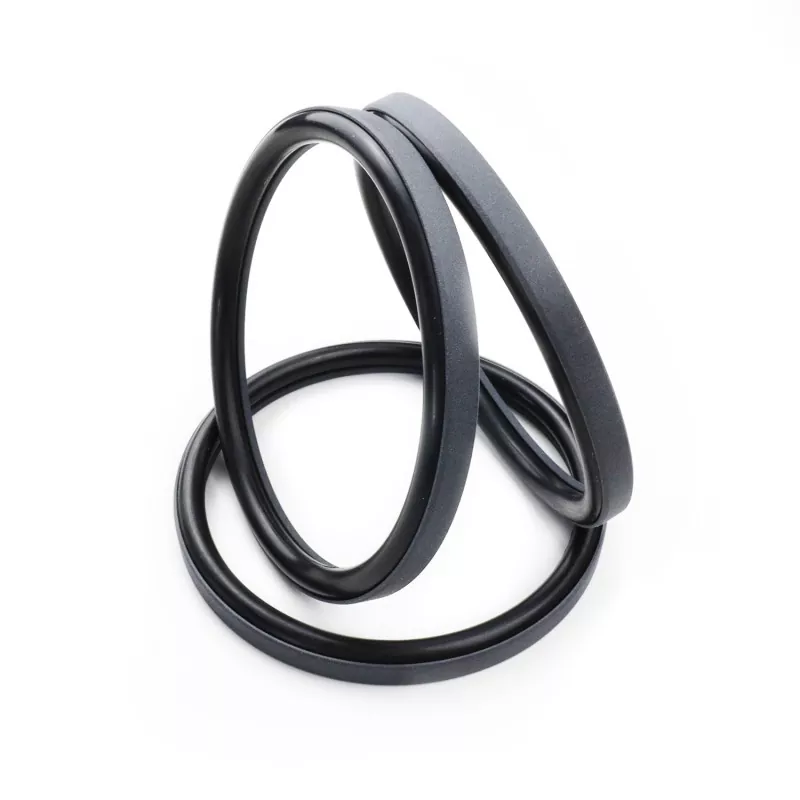

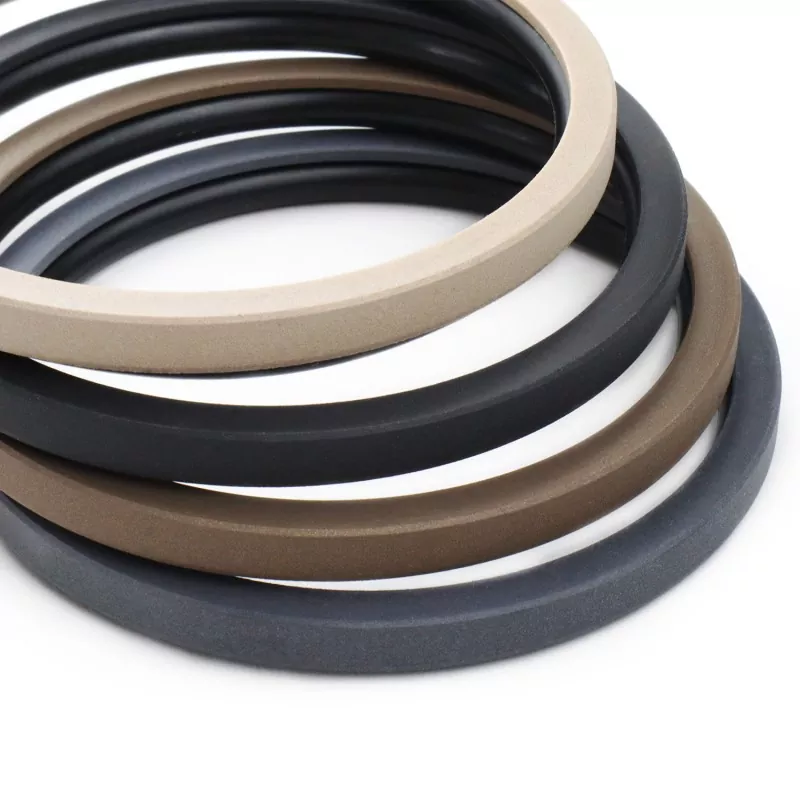

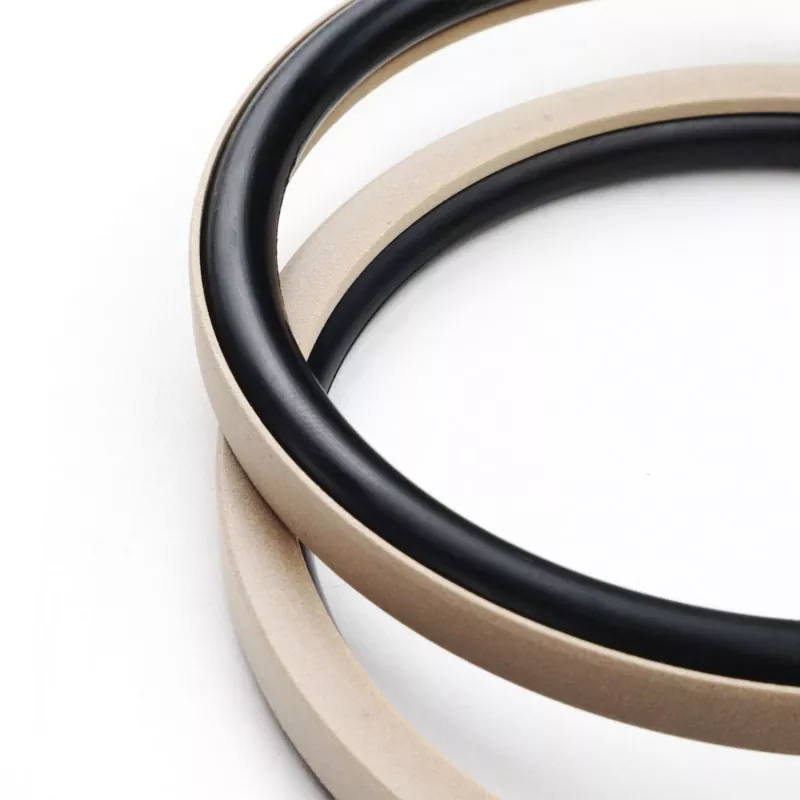

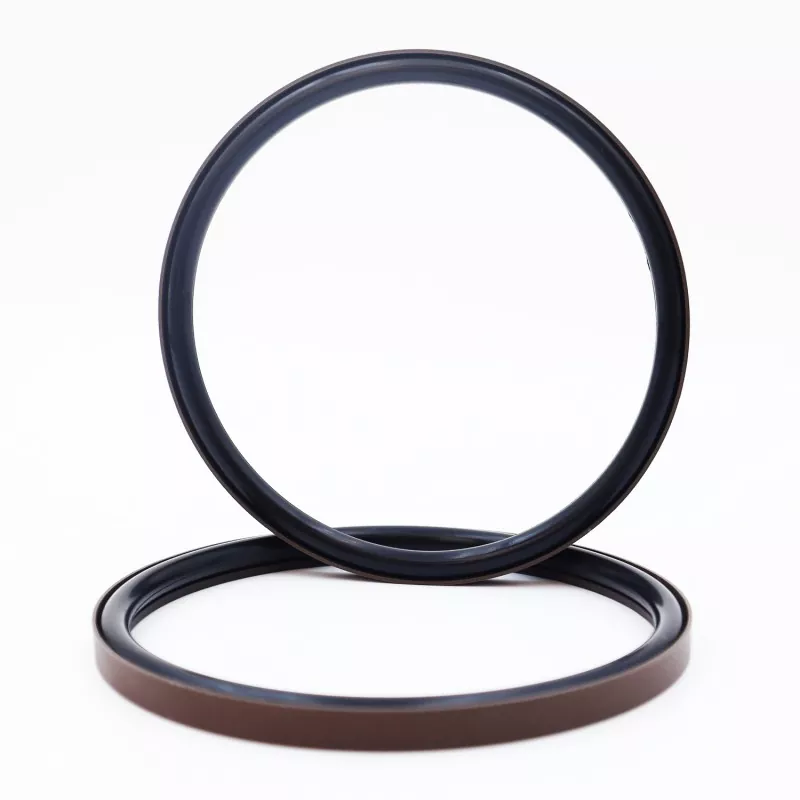

ซีลรวมมุมขวาสำหรับลูกสูบประกอบด้วยวงแหวนซีลมุมขวาที่ทำจาก PTFE (หรือคอมโพสิต PTFE) และโอริงยาง ได้รับการออกแบบมาเพื่อการซีลแบบออกฤทธิ์เดี่ยวในการใช้งานแบบลูกสูบไฮดรอลิกและนิวแมติก แบ่งออกเป็นซีรีส์ RC51 และ RC52 ตามโอริงที่ตรงกัน (สอดคล้องตามมาตรฐาน มาตรฐาน GB1235) วงแหวนซีลที่ทำมุมฉากมีการออกแบบขอบปากที่บางซึ่งมีความสามารถในการชดเชยการติดตามผลที่ยอดเยี่ยม ส่งผลให้ประสิทธิภาพการซีลที่เหนือกว่า
ผลิตภัณฑ์มีค่าสัมประสิทธิ์แรงเสียดทานต่ำและแรงเสียดทานจากการแตกหักน้อยที่สุด ช่วยให้มั่นใจได้ถึงแรงเสียดทานแบบไดนามิกและคงที่ที่สมดุล ทำงานได้อย่างราบรื่นโดยไม่มี "การลื่นไถล" (การเคลื่อนไหวกระตุก) รองรับสภาวะการหล่อลื่นแบบไร้น้ำมัน และมีอายุการใช้งานยาวนาน
โครงสร้างที่กะทัดรัดเหมาะกับร่องมาตรฐานและช่วยให้ติดตั้งและบำรุงรักษาได้ง่าย ทำให้เป็นตัวเลือกการซีลที่เหมาะอย่างยิ่งสำหรับชุดลูกสูบของกระบอกไฮดรอลิกต่างๆ
1. เหมาะสำหรับทั้งงานไฮดรอลิกและนิวแมติก
2. ประสิทธิภาพการปิดผนึกที่ยอดเยี่ยมทั้งในสภาพแวดล้อมที่มีแรงดันสูงและต่ำ
3. แรงเสียดทานต่ำ, แรงเสียดทานฝ่าวงล้อมน้อยที่สุด, การทำงานที่ราบรื่น, แรงเสียดทานแบบไดนามิกและแบบสถิตที่สมดุล และไม่ติดลื่น
4. อายุการใช้งานยาวนาน เหมาะสำหรับการใช้งานหล่อลื่นแบบไร้น้ำมัน
5. การออกแบบที่กะทัดรัด; ติดตั้งและบำรุงรักษาง่าย
ค่าขีดจำกัดไม่ควรเกิดขึ้นพร้อมกัน
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว ม./วินาที |
สื่อ |
|
≤70 |
-35 ถึง +100 (พร้อมโอริง NBR) |
≤6 |
น้ำมันไฮดรอลิกจากแร่ น้ำมันทนไฟ (HFA/HFB) ก๊าซ ฯลฯ |
|
-20 ถึง +180 (พร้อมโอริง FKM) |
1. วัสดุสำหรับโอริงที่มาพร้อมได้แก่: R01 ยางไนไตรล์ (NBR), R02 ฟลูออโรอีลาสโตเมอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3; ตัวเลือกอื่นๆ ได้แก่ PTFE2, PTFE4 และพลาสติกประสิทธิภาพสูงอื่นๆ
รูปแบบการสั่งซื้อ: RC51—80x70x7.6—PTFE3—R01
รุ่น - รูกระบอกสูบ x เส้นผ่านศูนย์กลางร่อง x ความกว้างร่อง | PTFE3: รหัสวัสดุ PTFE ดัดแปลง | R01: รหัสวัสดุโอริง
มีข้อมูลจำเพาะภายในช่วงที่ระบุ
|

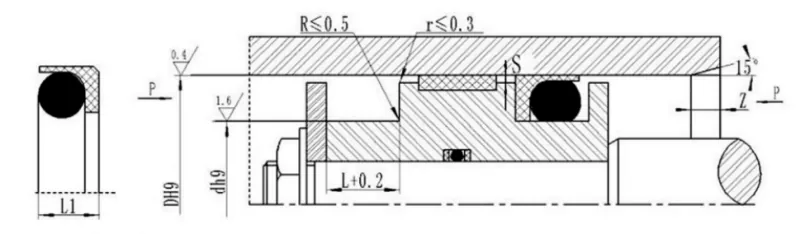

รุ่นมาตรฐาน DH9 RC51 |
DH9 น้ำหนักเบา RC51-Q |
DH9 สำหรับงานหนัก RC51-Z |
เส้นผ่านศูนย์กลางร่อง ดี h9 |
ความกว้างของร่อง ล+0.2 |
ความสูงของซีล L1 |
การกวาดล้างรัศมี Smax |
แชมเฟอร์ ซมิน |
เส้นผ่านศูนย์กลางลวดโอริงทำ |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1,000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1,000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1,000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
หมายเหตุ:1. ซีรีส์งานเบาติดตั้งได้ง่ายกว่าในร่องปิดที่มีความกว้างมากกว่า 30 มม.
2. โปรดปรึกษาบริษัทเกี่ยวกับการติดตั้งในร่องปิด
3. สำหรับแรงกดดันที่เกิน 40 MPa ให้ใช้พิกัดความเผื่อ H8/f8 สำหรับพื้นที่ฐานซีล
