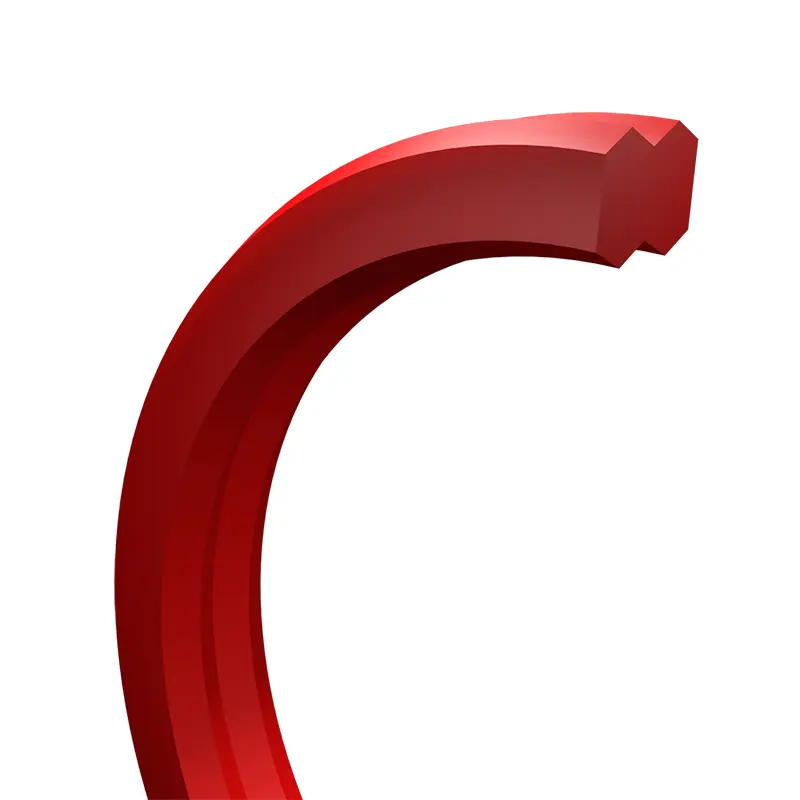

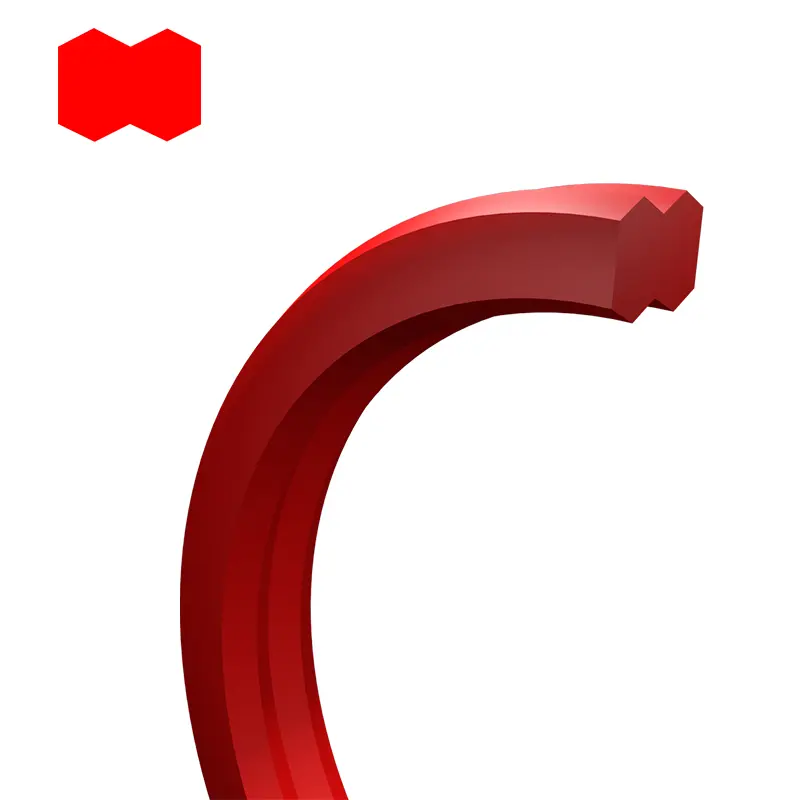

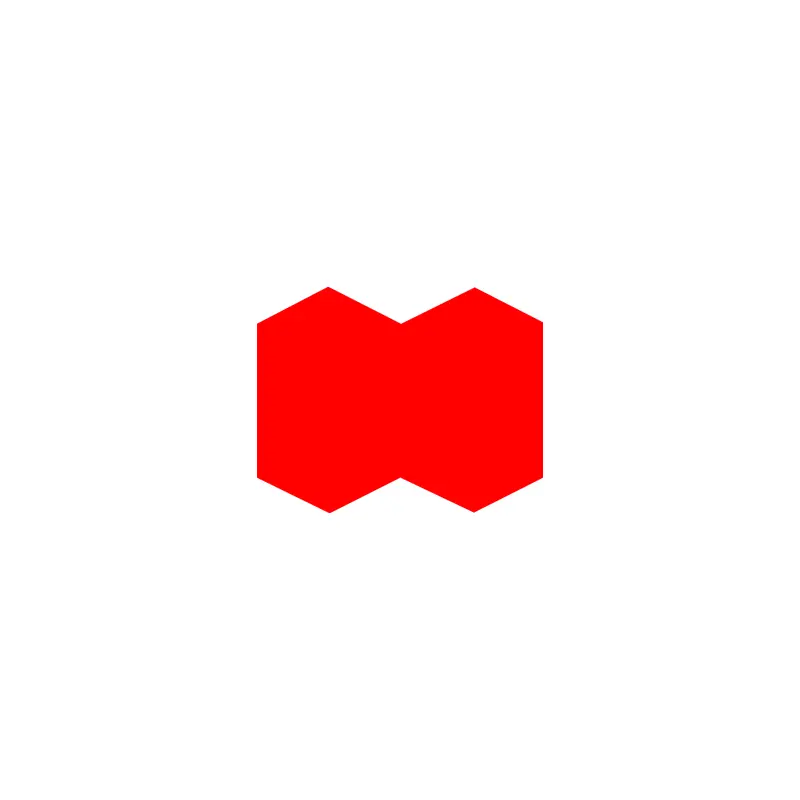

แหวนปิดผนึกรูปดัมเบล

ในการออกแบบทรงกระบอกไฮดรอลิกปัจจุบันโอริงหรือโอริง + การรวมวงแหวนยึดส่วนใหญ่จะใช้เป็นซีลคงที่ อย่างไรก็ตามโซลูชันการปิดผนึกนี้มีความเสี่ยงบางอย่างระหว่างการชุมนุมเนื่องจากโอริงอาจบิดและตำแหน่งของแหวนรักษาอาจไม่เหมาะสม วิธีแก้ปัญหานี้ยังแสดงข้อเสียในกรณีของการเต้นแรงดันและการบุกรุกของสิ่งสกปรก ในกรณีนี้วงแหวนซีลที่มีรูปดัมเบลล์สามารถใช้แทนอุดมคติเป็นซีลไฮดรอลิกแบบคงที่ของต้นฉบับเดียว

คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:

ข้อมูลทางเทคนิค

ความดัน: สูงถึง 50MPA

อุณหภูมิ: -35 ℃ ...+110 ℃

วัสดุ: โพลียูรีเทน

ข้อกำหนดการติดตั้ง

(1) การติดตั้ง Charmfer C ถูกเลือกตามค่าของความลึกของร่อง w (มม.)

เมื่อ w <3; C≥3.

เมื่อ w> 3; C≥5.

(2) พื้นผิวเสร็จสิ้น

(3) แหวนปิดผนึกรูปดัมเบลไม่มีการรั่วไหลภายใต้เงื่อนไขการทดสอบต่อไปนี้และทนต่อการอัดขึ้นรูปมาก

(4) ช่องว่างการปิดผนึกที่ดีที่สุด:

กระบอกสูบ - H8

คู่มือแขนเสื้อ - G6

เนื่องจากซีลสามารถทนต่อการอัดขึ้นรูปได้มากจึงสามารถทำช่องว่างการปิดผนึกรัศมีได้ที่ 0.2 มม.

ในการใช้งานอุณหภูมิต่ำควรหลีกเลี่ยงการเบี่ยงเบนจากปลอกไกด์ไปยังกระบอกสูบและก้านลูกสูบ

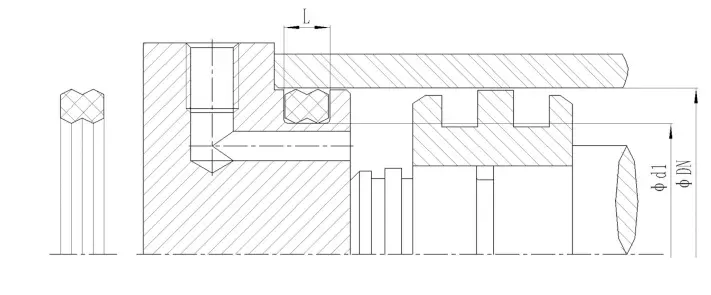

คำแนะนำการติดตั้ง

ข้อได้เปรียบ

เมื่อเปรียบเทียบกับการรวมวงแหวนโอริงหรือโอริง + การรวมวงแหวนแมวน้ำดัมเบลล์มีข้อได้เปรียบดังต่อไปนี้:

(1) ทนต่อการบิดมาก

(2) ติดตั้งง่าย

(3) อายุการใช้งานที่ยาวนาน

(4) ความต้านทานแรงดันสูง

แอปพลิเคชัน

แมวน้ำดัมเบลมักใช้ในกระบอกไฮดรอลิกเช่น:

(1) รถยก

(2) เครื่องจักรกลไฮดรอลิกก่อสร้าง

(3) ไฮดรอลิกอุตสาหกรรม

(4) เครื่องมือเครื่องจักร

(5) เครื่องฉีดขึ้นรูป

(6) กดไฮดรอลิก

(7) วาล์วคาร์ทริดจ์
