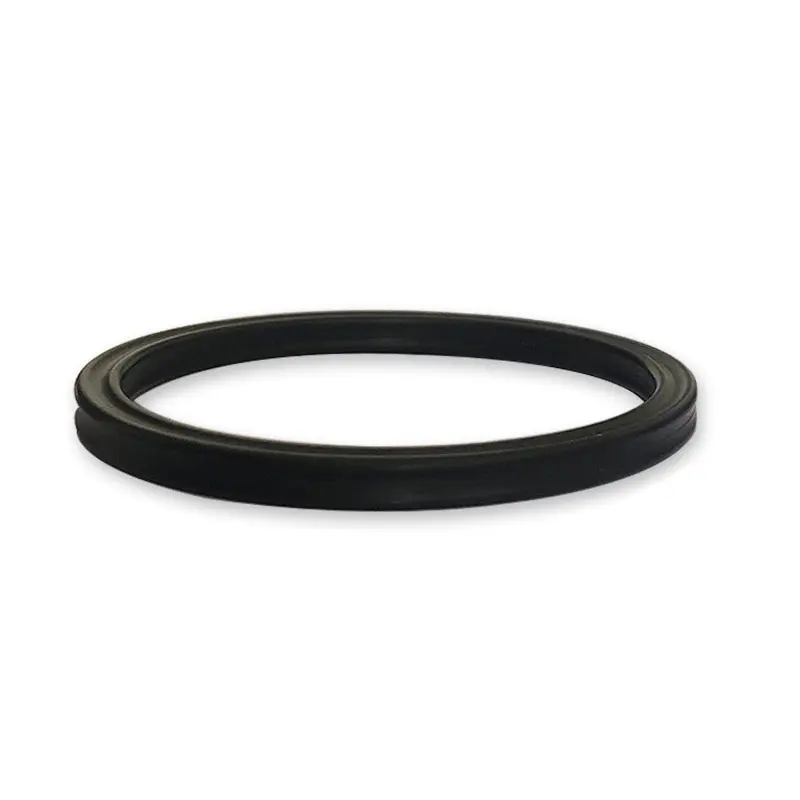

แหวนปิดผนึกรูปดาว

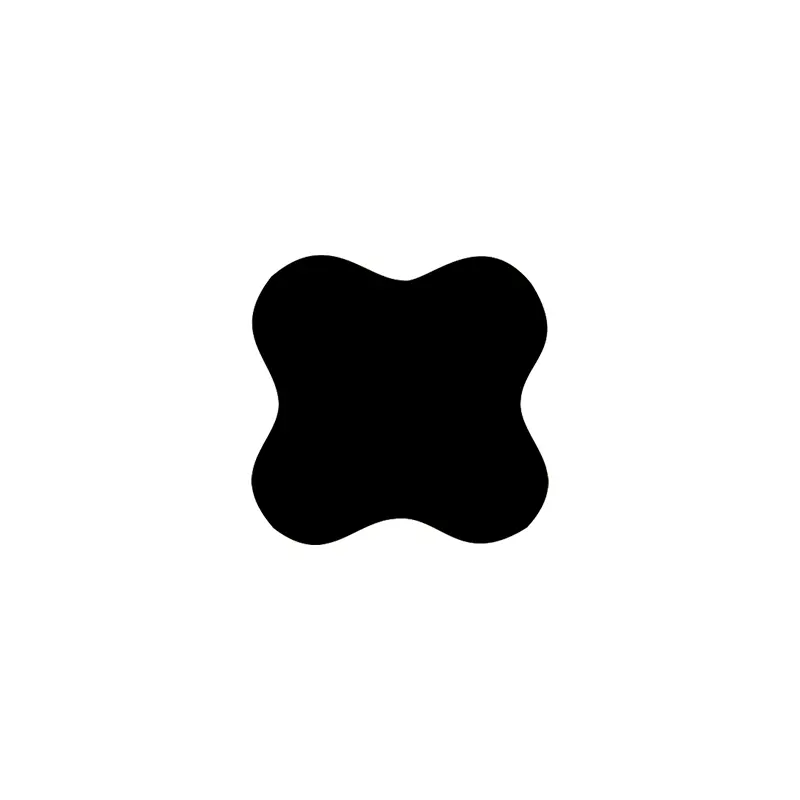

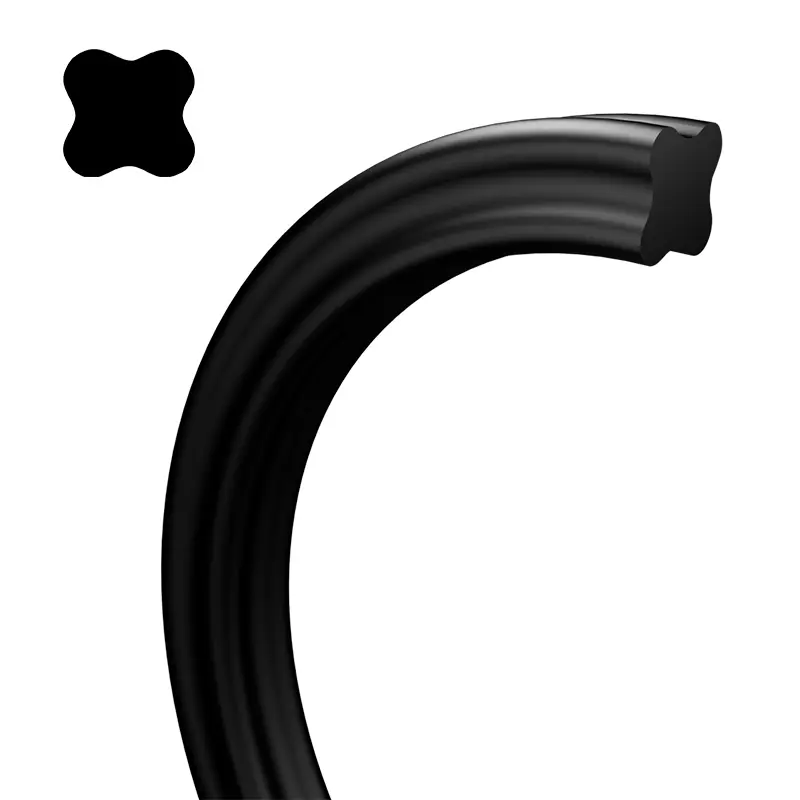

วงแหวนปิดผนึกรูปดาวเป็นซีลสี่-Lip ที่มีรูปร่างคล้าย X ดังนั้นจึงเรียกว่า X-Ring เป็นการปรับปรุงและปรับปรุงบนพื้นฐานของโอริง มิติแบบตัดขวางของมันเหมือนกับของ O-RING ของมาตรฐาน American AS568A และโดยทั่วไปสามารถแทนที่การใช้โอริง

เมื่อเปรียบเทียบกับโอริงวงแหวนปิดผนึกรูปดาวจะสร้างโพรงหล่อลื่นระหว่างริมฝีปากปิดผนึกซึ่งมีความต้านทานแรงเสียดทานที่น้อยลงและความต้านทานเริ่มต้นเล็กน้อย เนื่องจากขอบแฟลชตั้งอยู่ในส่วนเว้าของส่วนตัดขวางเอฟเฟกต์การปิดผนึกจึงดีกว่า ภาพตัดขวางที่ไม่เป็นวงกลมจะหลีกเลี่ยงปรากฏการณ์การกลิ้งได้อย่างมีประสิทธิภาพในระหว่างการเคลื่อนไหวแบบลูกสูบ

ช่วงแอปพลิเคชันของวงแหวนปิดผนึกรูปดาวกว้างมาก เลือกวัสดุที่เหมาะสมตามอุณหภูมิความดันและสื่อ เพื่อที่จะทำให้วงแหวนปิดผนึกรูปดาวปรับให้เข้ากับแอปพลิเคชันที่กำหนดข้อ จำกัด ร่วมกันระหว่างพารามิเตอร์การทำงานทั้งหมดควรได้รับการพิจารณา เมื่อพิจารณาช่วงแอปพลิเคชันอุณหภูมิสูงสุดอุณหภูมิการทำงานอย่างต่อเนื่องและรอบการทำงานจะต้องได้รับการพิจารณา ในโอกาสในการหมุนต้องพิจารณาอุณหภูมิที่เกิดจากความร้อนแรงเสียดทานด้วย

วงแหวนปิดผนึกรูปตัว X นี้เป็นองค์ประกอบการปิดผนึกที่แน่นหนา กำลังปิดผนึกในสถานะเริ่มต้นขึ้นอยู่กับจำนวนการบีบอัดและความแข็งของวัสดุ เมื่อความดันของระบบเพิ่มขึ้นการเสียรูปการบีบอัดของวงแหวนปิดผนึกจะเพิ่มขึ้นและแรงปิดผนึกทั้งหมดจะเพิ่มขึ้นทำให้เกิดซีลที่เชื่อถือได้

คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:

การเลือกแหวนปิดผนึกรูปดาว

การปิดผนึกแบบคงที่หรือการเคลื่อนไหวเชิงเส้น

(1) การปิดผนึกหลุม: เส้นผ่านศูนย์กลางด้านในของวงแหวนปิดผนึกรูปดาวควรเข้ากันได้กับร่องหรือน้อยกว่าประมาณ 2% ของเส้นผ่านศูนย์กลางด้านล่างของร่อง เนื่องจากแรงบีบอัดก่อนการบีบอัดที่เกิดจากการบีบอัดล่วงหน้าสามารถป้องกันไม่ให้วงแหวนซีลจากการบิดและกลิ้งได้อย่างมีประสิทธิภาพ

(2) การปิดผนึกเพลา: เส้นผ่านศูนย์กลางด้านในของวงแหวนปิดผนึกรูปดาวควรเท่ากับหรือใหญ่กว่าเส้นผ่านศูนย์กลางด้านนอกเล็กน้อยของเพลาซึ่งสามารถควบคุมได้ภายใน 1% วงแหวนซีลจะติดตั้งได้ง่ายขึ้นและมีอายุการใช้งานที่ยาวนานขึ้น

การปิดผนึกโรตารี่

เส้นผ่านศูนย์กลางด้านในของวงแหวนรูปดาวมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางของเพลาซีลประมาณ 2 ~ 5% เนื่องจากวงแหวนซีลจะสร้างแรงเสียดทานและความร้อนเมื่อใช้ในการหมุนและอีลาสโตเมอร์จะหดตัวหลังจากความร้อน (เอฟเฟกต์ความร้อนจูล) เพื่อให้แน่ใจว่าการหล่อลื่นและการทำงานที่เชื่อถือได้ของวงแหวนซีลต้องเลือกวงแหวนรูปดาวที่มีเส้นผ่านศูนย์กลางด้านในที่ใหญ่กว่าเส้นผ่านศูนย์กลางเพลา โดยทั่วไปแล้ววงแหวนซีลที่มีหน้าตัดขนาดเล็กสามารถตอบสนองความต้องการของการปิดผนึกแบบคงที่และในทางกลับกันแหวนซีลที่มีหน้าตัดที่ใหญ่กว่าควรใช้เพื่อตอบสนองความต้องการของการปิดผนึกแบบไดนามิก ในกรณีที่มีความดันสูงหรือช่องว่างการอัดรีดขนาดใหญ่วัสดุยางที่มีความแข็งสูงกว่าจะต้องเลือก วิธีที่ดีที่สุดคือการเพิ่มวงแหวนสำรอง PTFE เพื่อป้องกันความเสียหายจากการอัดขึ้นรูปแรงดันสูง

วัสดุ

วัสดุโดยทั่วไปคือ Shaw A70 Nitrile ยาง NBR วัสดุอื่น ๆ สามารถอ้างถึงวัสดุที่ใช้สำหรับโอริง

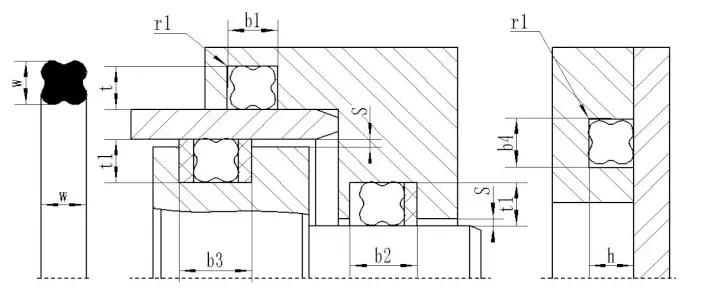

วงแหวนที่แนะนำการออกแบบร่องที่แนะนำ

วงแหวนซีล-X-RING (American Standard AS568A)

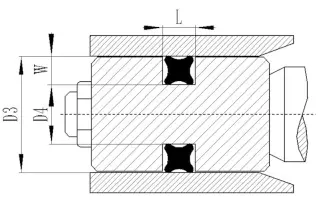

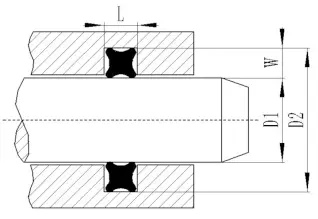

ซีลลูกสูบก้าน (สำหรับเพลา)					ซีลลูกสูบ (หลุม)
รุ่นผลิตภัณฑ์	ข้อกำหนดและขนาด		แมวน้ำก้าน			ซีลลูกสูบ		ความกว้างของช่อง
	เส้นผ่านศูนย์กลางด้านใน DN	เส้นผ่านศูนย์กลางตัดขวาง CS	D1	D2		D3	D4	L	W
As001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
As004 As005 As006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
As007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
