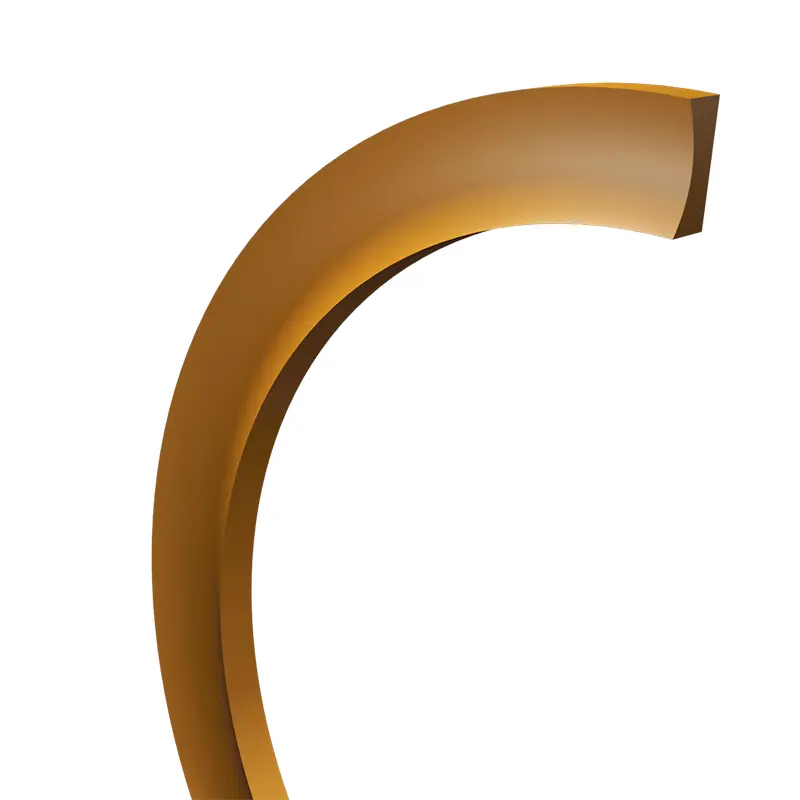

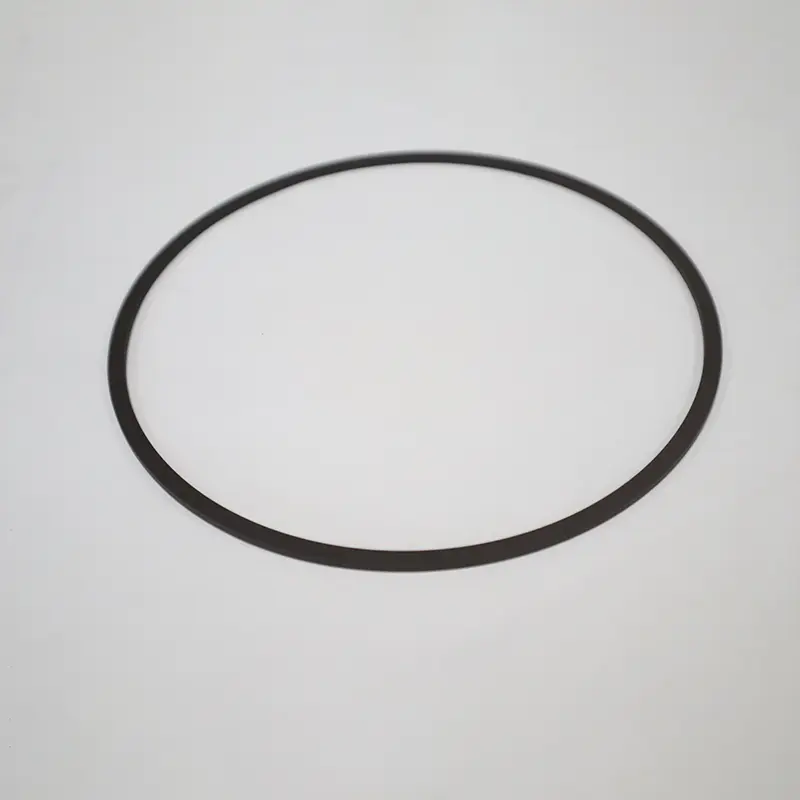

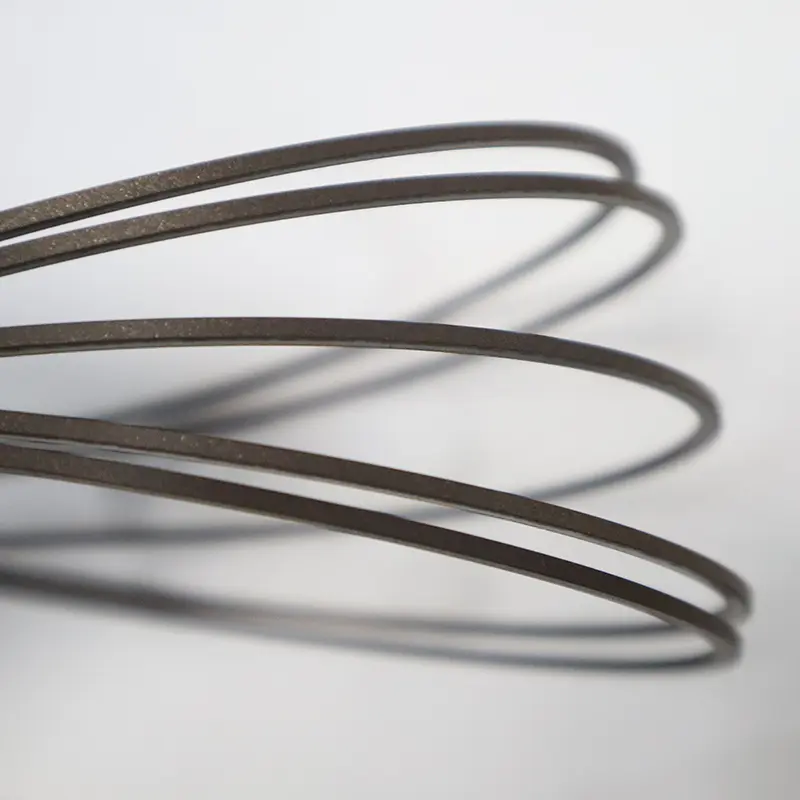

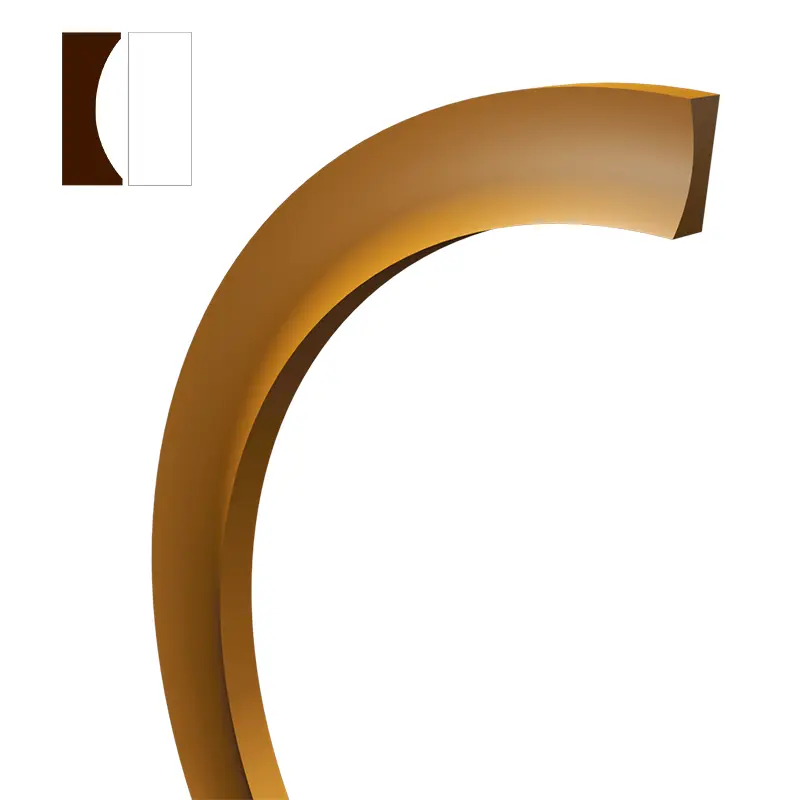

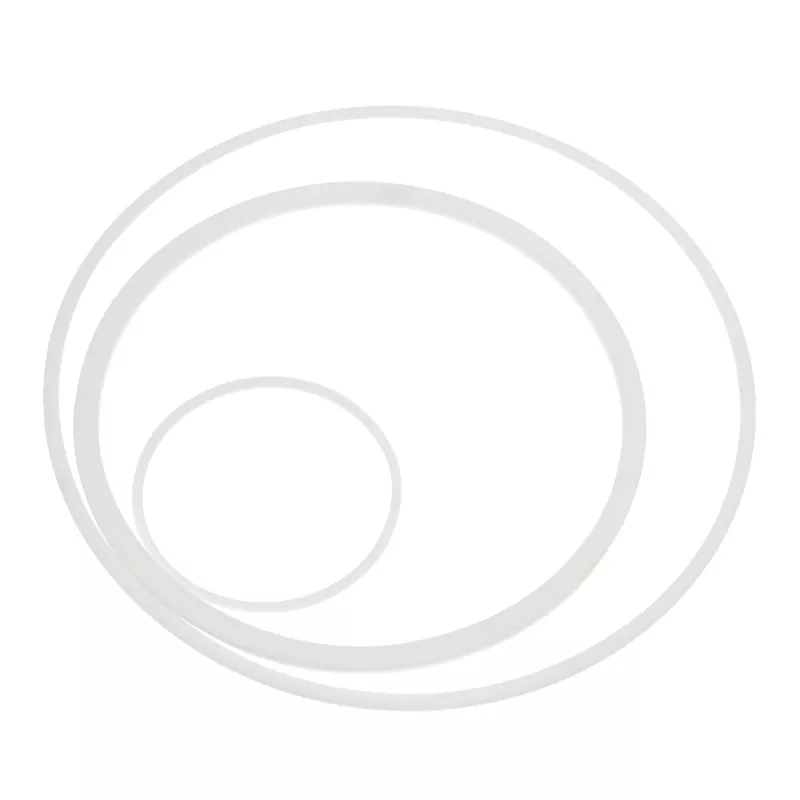

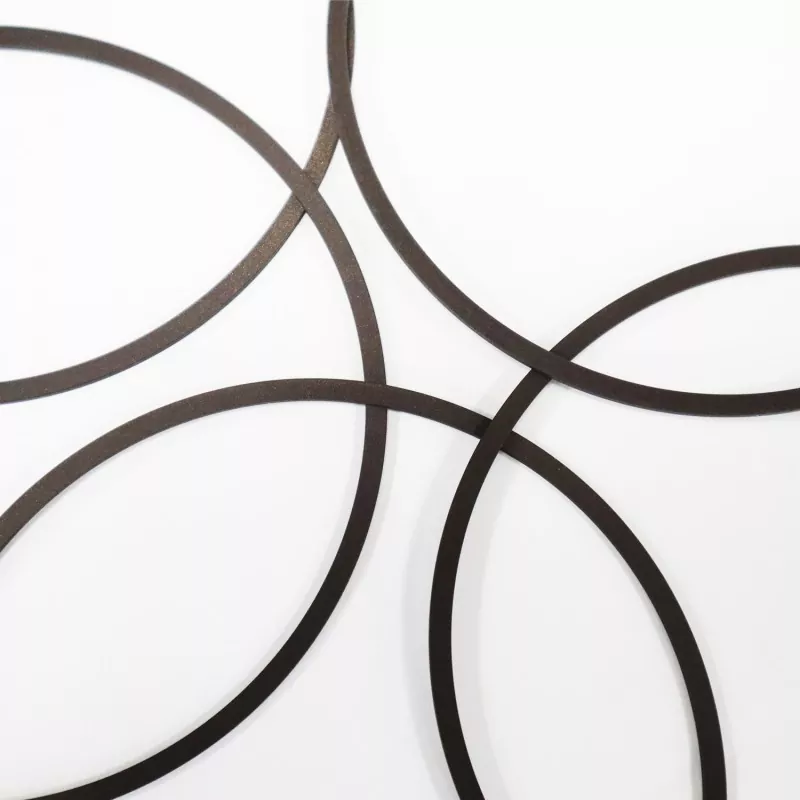

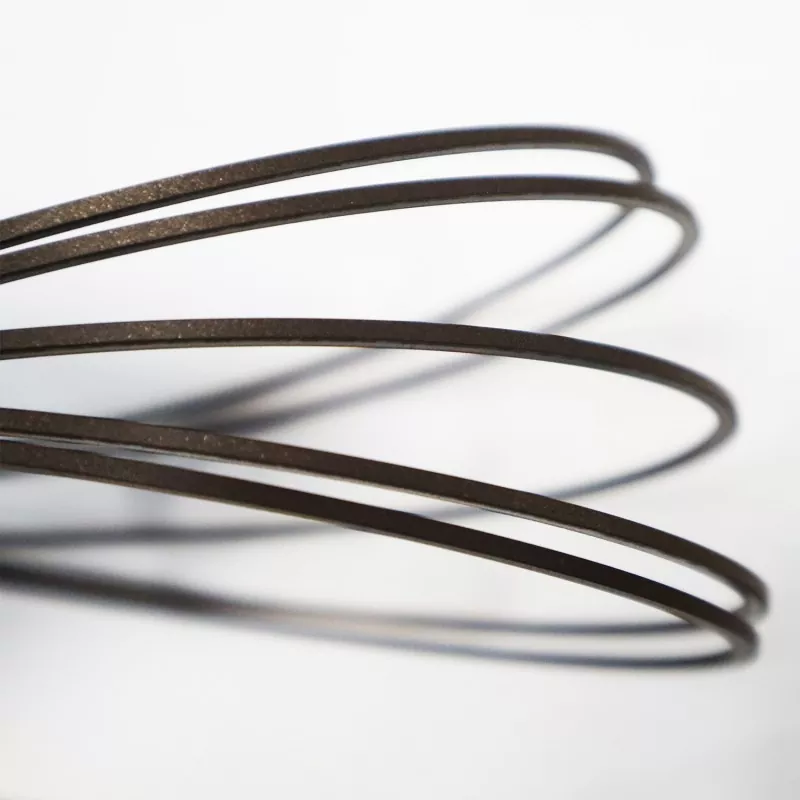

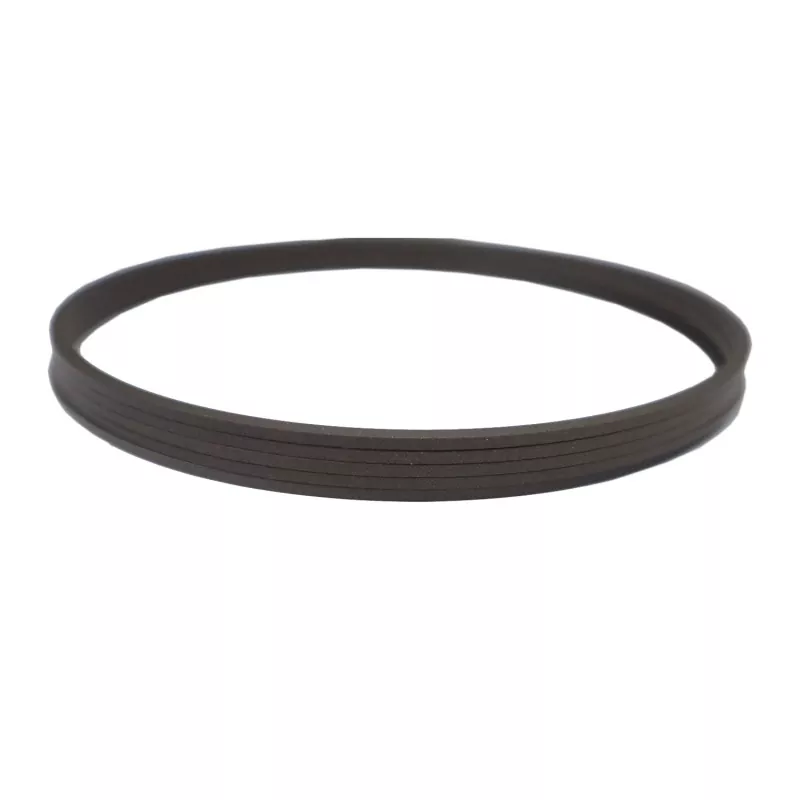

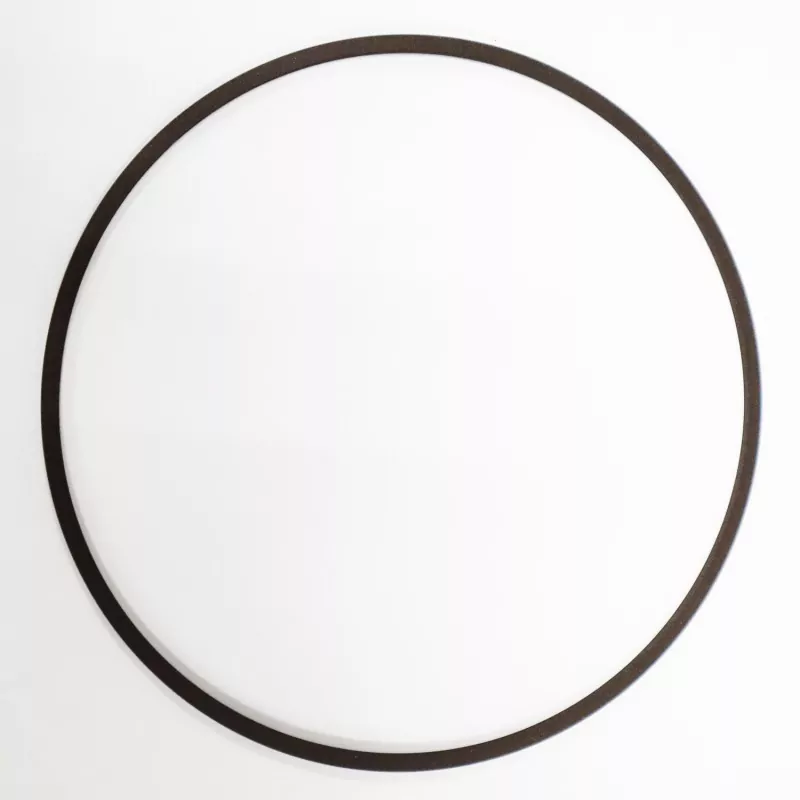

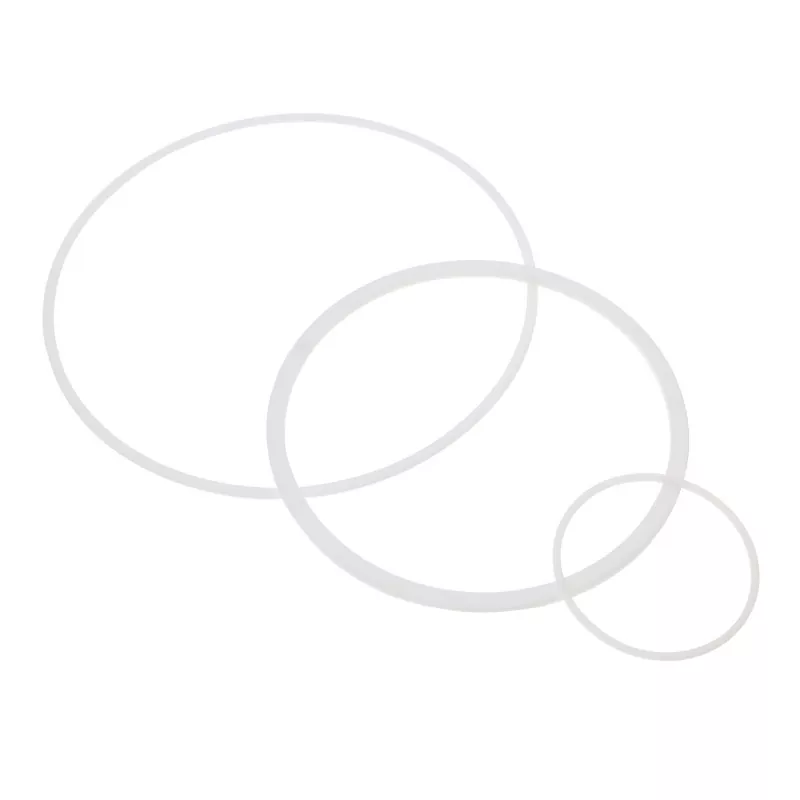

แหวนรักษา

วงแหวนยึดจะใช้ร่วมกับแหวนโอริงหรือวงแหวนดาวเพื่อป้องกันไม่ให้แหวนปิดผนึกถูกบีบเข้าไปในช่องว่างที่ด้านแรงดันต่ำภายใต้การกระทำของความดัน เมื่อความดันยังคงเพิ่มขึ้นแหวนปิดผนึกจะได้รับความเสียหายจาก "การอัดขึ้นรูป" และในที่สุดก็ไม่สามารถปิดผนึกได้ หากใช้วงแหวนยึดสามารถป้องกัน "การอัดขึ้นรูป" ของวงแหวนปิดผนึกได้ ดังนั้นวงแหวนยึดเป็นส่วนเสริมของวงแหวนปิดผนึก มันไม่ได้เป็นตราประทับ แต่จะเพิ่มช่วงความดันในการทำงานของวงแหวนปิดผนึก

วงแหวนยึดจะใช้ร่วมกับโอริงเพื่อป้องกันไม่ให้ "การอัดขึ้นรูป" ปกป้องโอริงเพิ่มอายุการใช้งานและอนุญาตให้มีช่องว่างการปิดผนึกที่ใหญ่ขึ้นซึ่งจะช่วยลดค่าใช้จ่ายในการประมวลผล

คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:

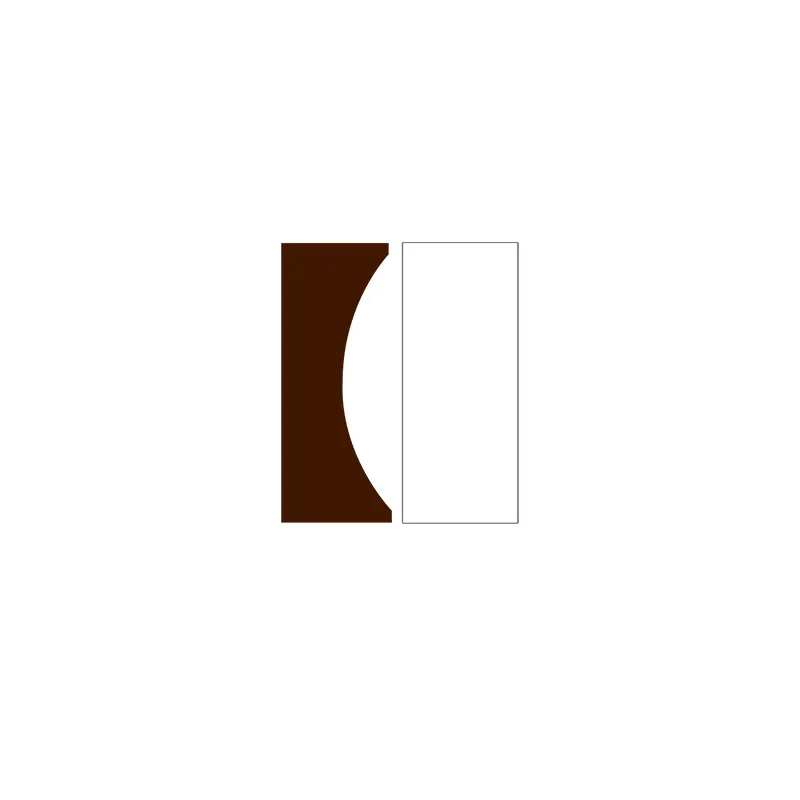

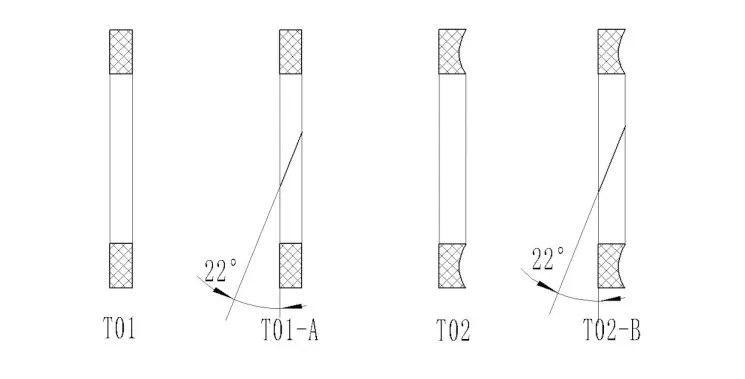

รูปแบบวงแหวนและประเภทโครงสร้าง

ข้อมูลทางเทคนิค

ความดันในการทำงาน: ซีลคงที่สามารถเข้าถึงได้ประมาณ 200MPa (ขึ้นอยู่กับวัสดุและประเภทของวงแหวนยึด) ซีลลูกสูบสามารถเข้าถึงได้ประมาณ 40MPa การหมุนความเร็วสวิง/ช้าสามารถเข้าถึงได้ประมาณ 15mpa

ความเร็ว: การตอบสนองและการหมุนสามารถเข้าถึงได้ประมาณ 2m/s (ขึ้นอยู่กับวัสดุ)

มาตรฐานการสั่งซื้อ

(1) วงแหวนการเก็บรักษา T01 Series ประกอบด้วยเส้นผ่านศูนย์กลางด้านใน D1 ความกว้างและความหนา T

ตัวอย่าง: T01-00356 D1: 3.56*W: 1.35*T: 1.23

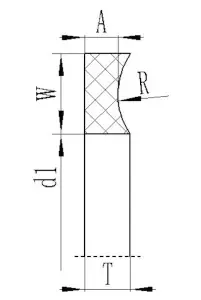

(2) แหวนเก็บรักษา T02 ซีรีส์ประกอบด้วยเส้นผ่านศูนย์กลางภายใน D1 ความกว้าง W และความหนา A และ T

ตัวอย่าง: T02-027 D1: 33.78*W: 1.35*A: 1.14*T: 1.24
