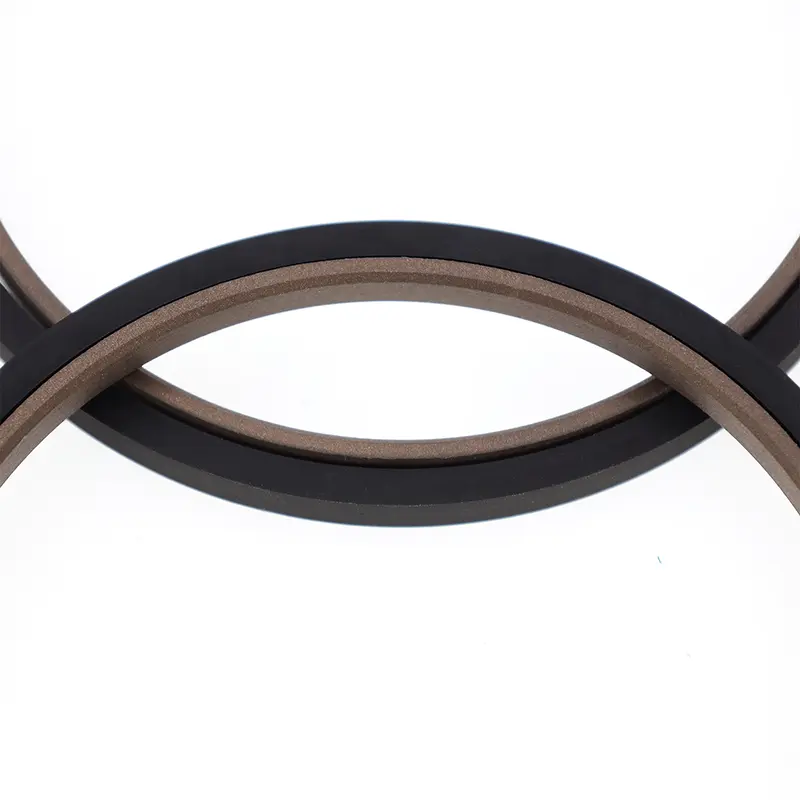

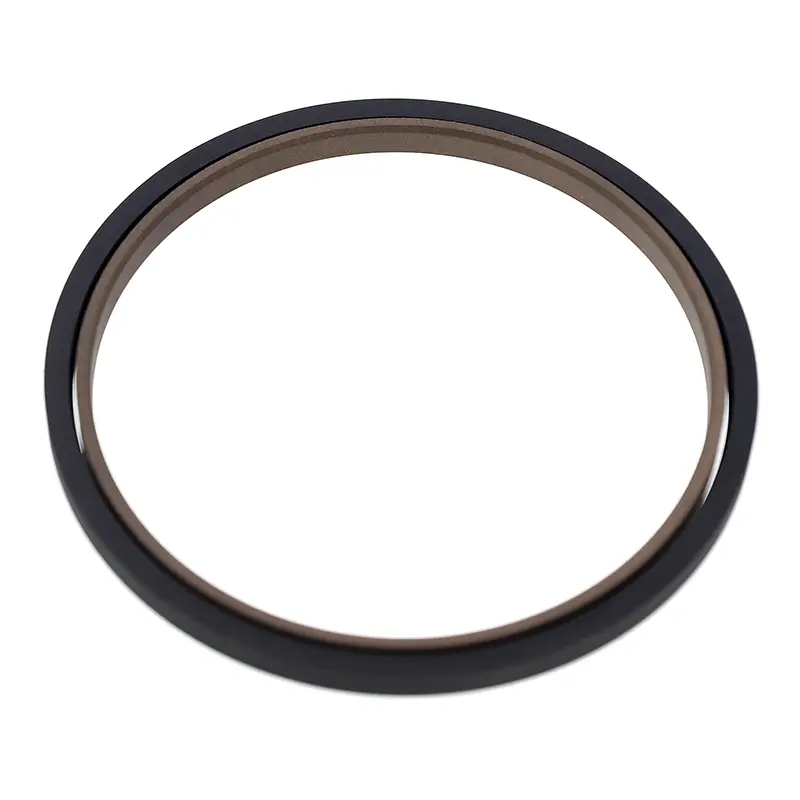

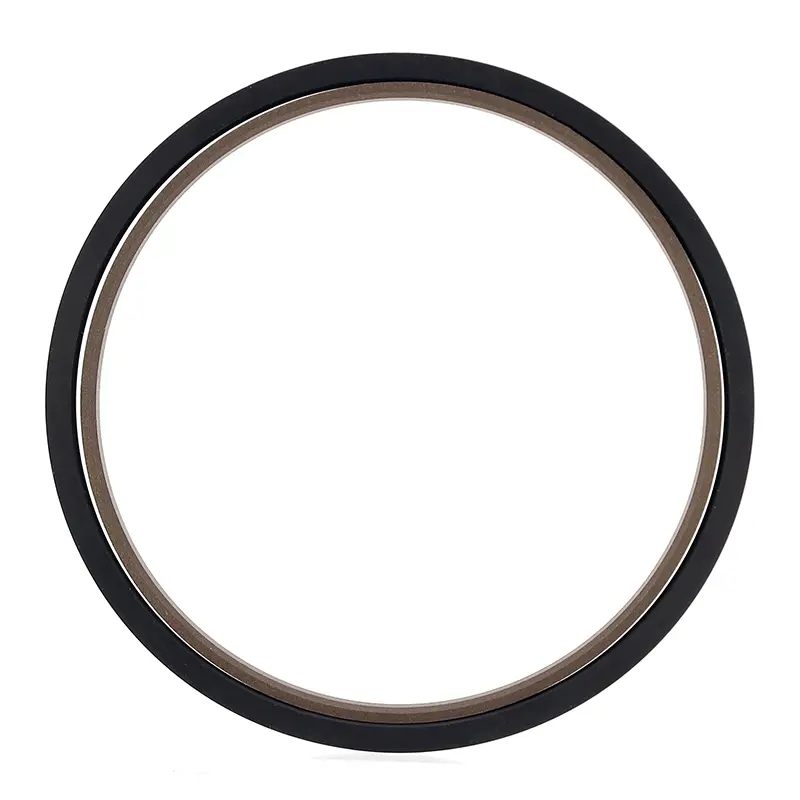

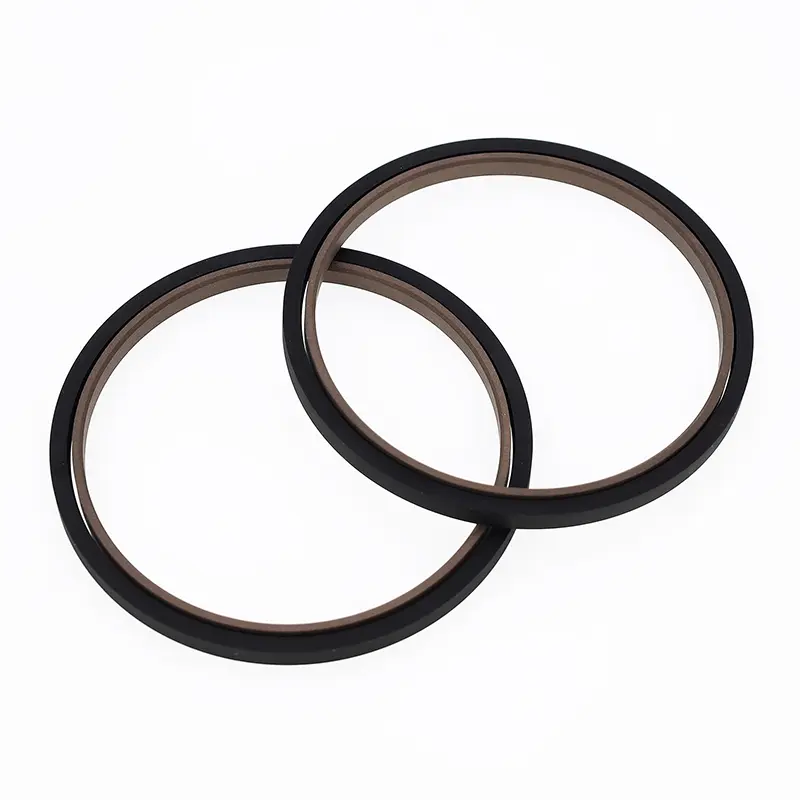

ซีลรวมสี่เหลี่ยมสำหรับก้านลูกสูบประกอบด้วยแหวนซีลสี่เหลี่ยมที่เติม PTFE และแหวนยางสี่เหลี่ยม เหมาะสำหรับการปิดผนึกด้วยแรงดันแบบสองทิศทางในการใช้งานแบบลูกสูบไฮดรอลิกและนิวแมติก วงแหวนสี่เหลี่ยมให้แรงในแนวรัศมีและชดเชยการสึกหรอของแหวนซีล สำหรับแกนที่มีเส้นผ่านศูนย์กลางน้อยกว่า 30 มม. ควรใช้การออกแบบร่องแบบแยก (เปิด)
คุณสมบัติ:
1. แรงเสียดทานต่ำ ความต้านทานเริ่มต้นต่ำ การเคลื่อนไหวที่ราบรื่น แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน และไม่มีการคืบ
2. ซีลอเนกประสงค์สำหรับงานไฮดรอลิกและนิวแมติกเหมาะสำหรับการปิดผนึกแรงดันแบบสองทิศทาง
3. อายุการใช้งานยาวนาน เหมาะสำหรับการหล่อลื่นแบบไร้น้ำมัน
4. การออกแบบที่กะทัดรัดเพื่อการติดตั้งและบำรุงรักษาง่าย
สภาพการใช้งานที่บังคับใช้ (ค่าสูงสุดไม่ควรปรากฏพร้อมกัน)
|
ความดัน MPa |
อุณหภูมิ ℃ |
ความเร็ว ม./วินาที |
ปานกลาง |

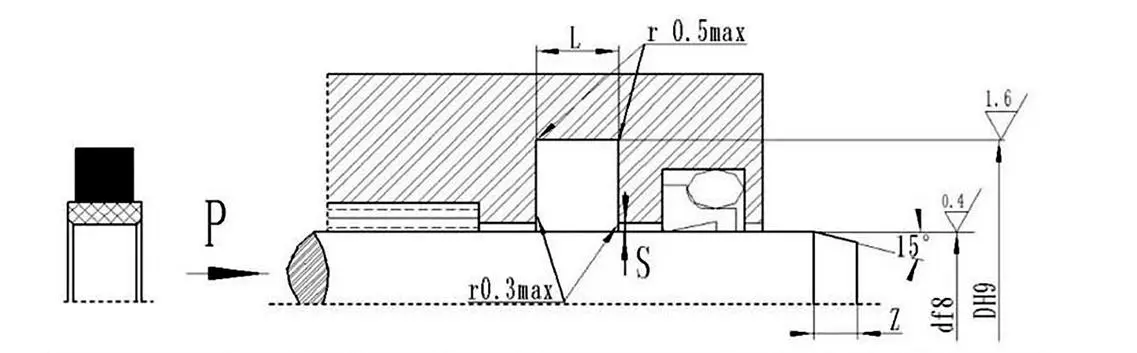

ช่องว่างการอัดขึ้นรูป Sสูงสุด |
|
≤40 |
-35~+100 (จับคู่แหวนสี่เหลี่ยม NBR) |
≤4 |
น้ำมันไฮดรอลิกจากแร่ น้ำมันหน่วงไฟ (HFA/HFB) น้ำ แก๊ส ฯลฯ |
0.4 (<25MPA) |
|
-20~+200 (จับคู่วงแหวนสี่เหลี่ยม FKM) |
0.2 (<40MPA) |
การเลือกใช้วัสดุ
1. วัสดุทรงสี่เหลี่ยมผืนผ้าที่มีจำหน่าย: ยางไนไตรล์ R01 (NBR), ยางฟลูออโร RO2 (FKM) ฯลฯ
2. วัสดุแหวนซีล: PTFE2, PTFE3, PTFE4 (ดูคำอธิบายวัสดุ)
ตัวอย่างการสั่งซื้อ
รูปแบบการสั่งซื้อ SPN-d*DL-PTFE3-R01: เส้นผ่านศูนย์กลางก้าน*เส้นผ่านศูนย์กลางด้านล่างของร่อง*ความกว้างของร่อง
SPN รุ่น PTFE3 - รหัสวัสดุ PTFE ดัดแปลง R01 - รหัสวัสดุแหวนสี่เหลี่ยม
