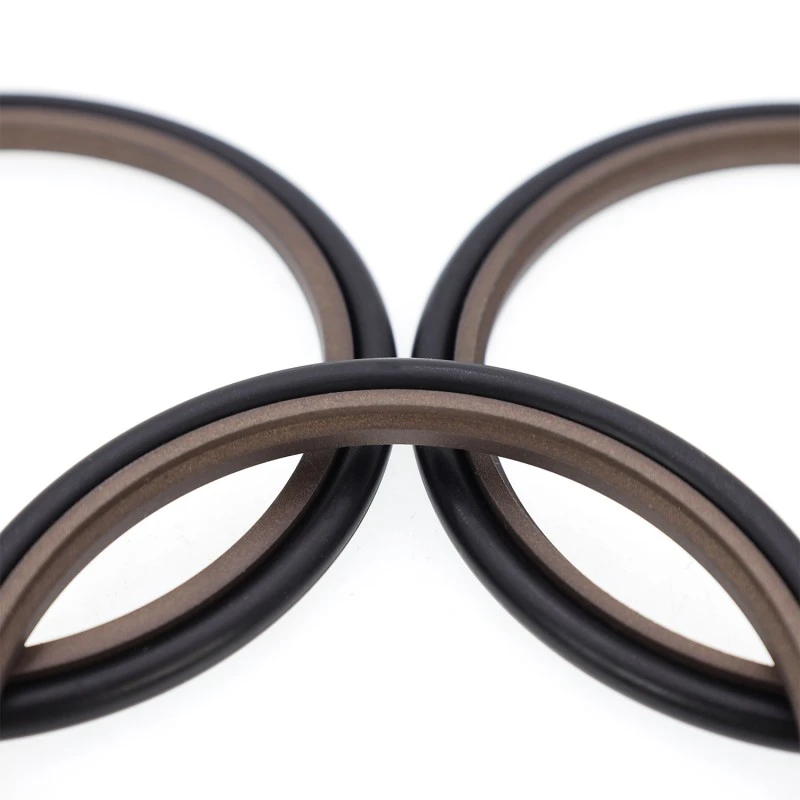

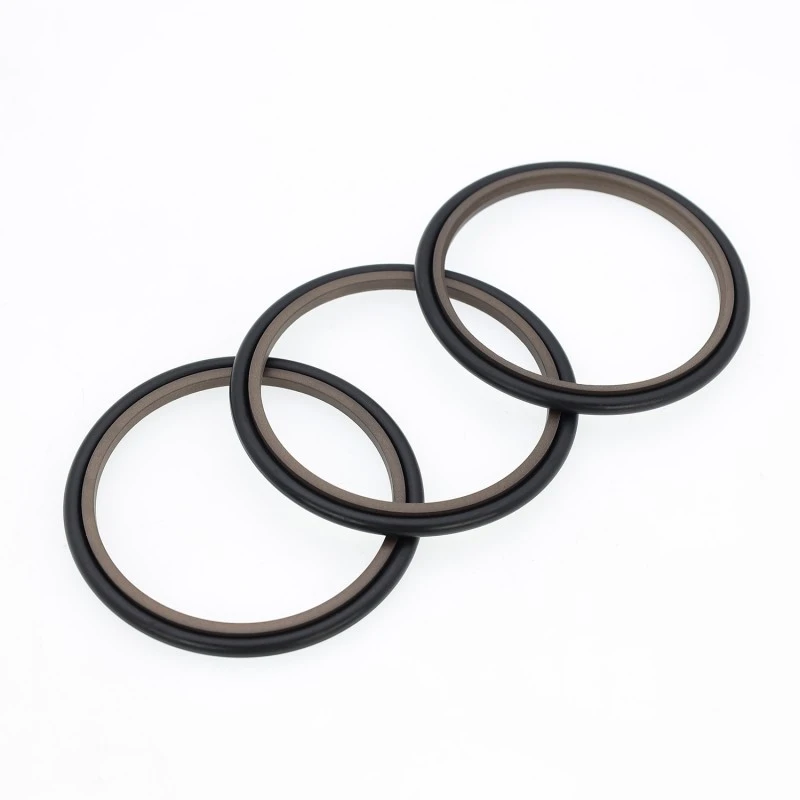

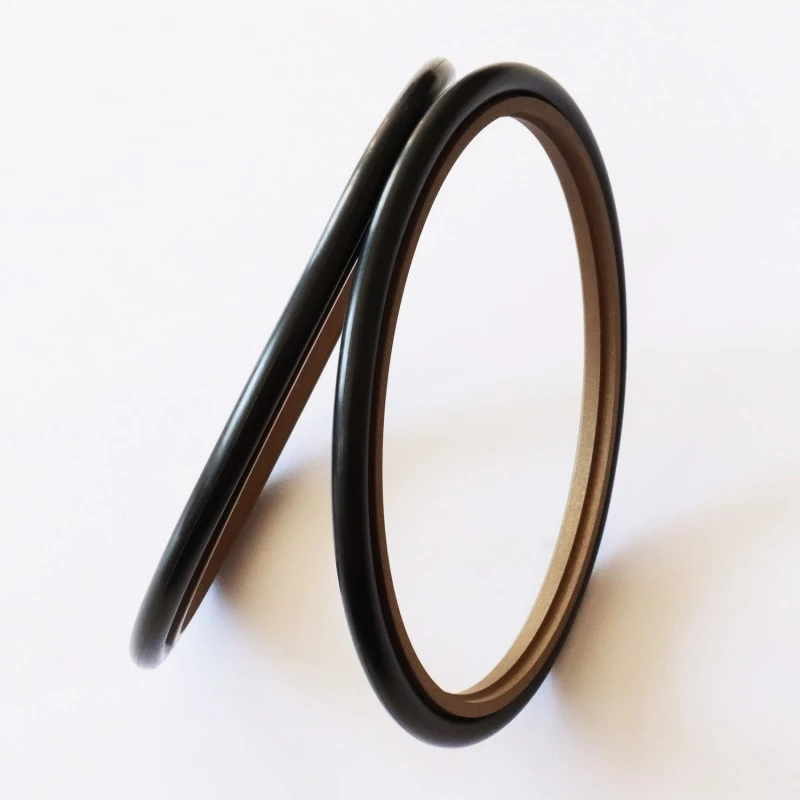

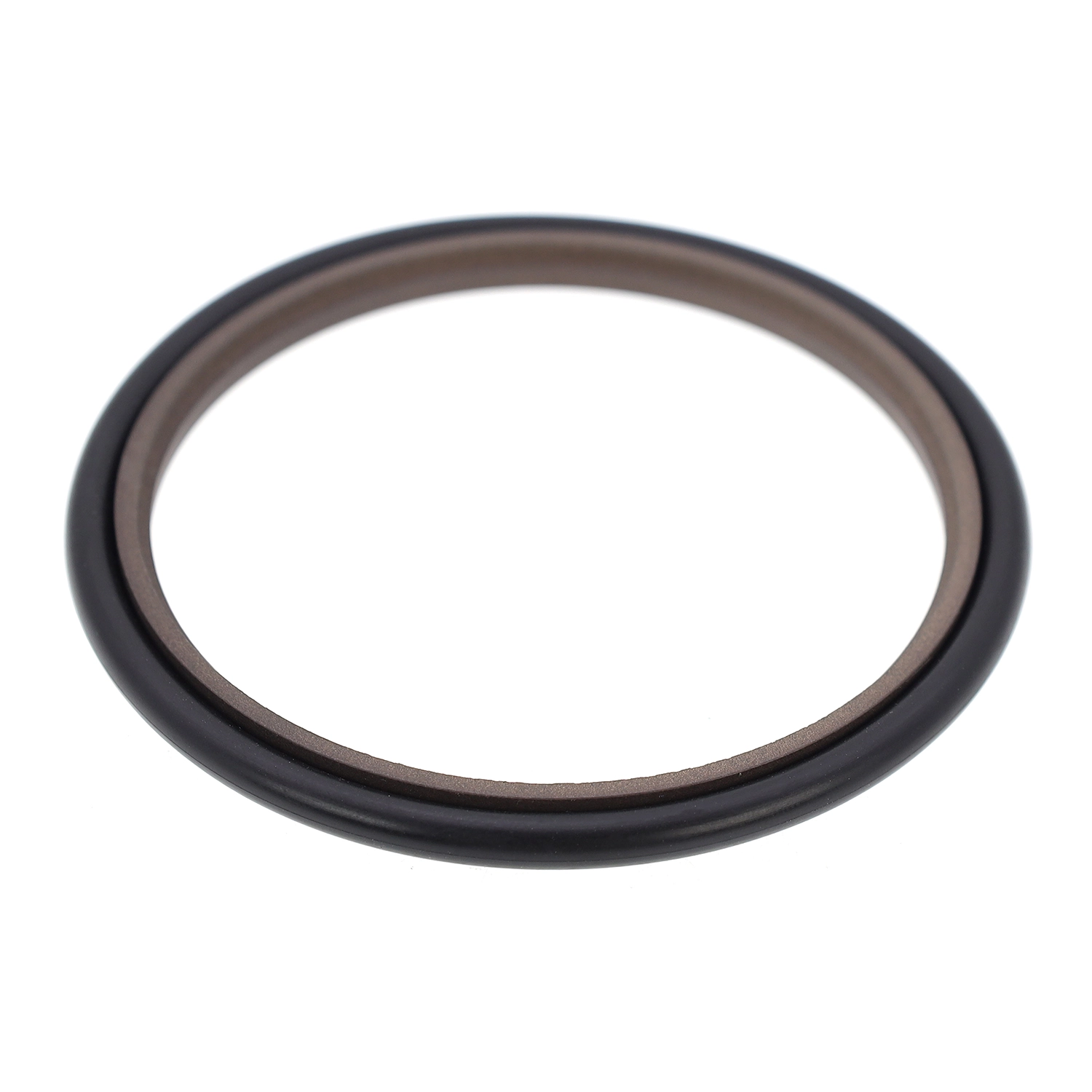

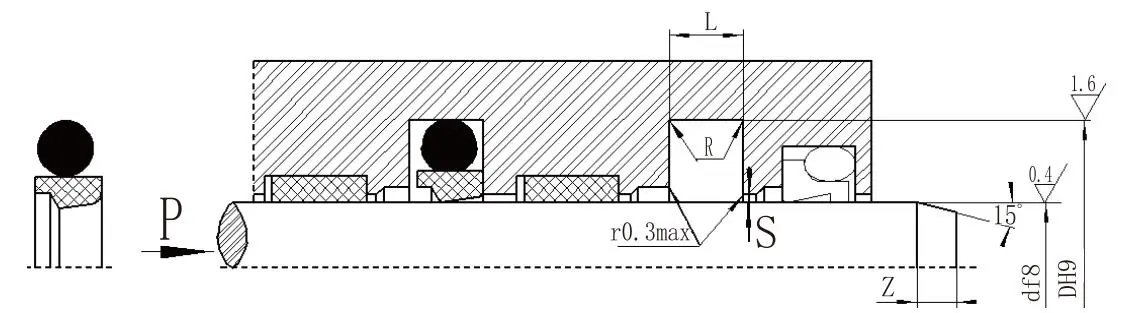

Step Seal ประกอบด้วยวงแหวนซีลแบบขั้นบันไดที่เติม PTFE และโอริง ซึ่งเหมาะสำหรับการซีลด้วยแรงดันทิศทางเดียวในการใช้งานไฮดรอลิกแบบลูกสูบ โอริงให้แรงในแนวรัศมีและชดเชยการสึกหรอของแหวนซีล โดยทั่วไปจะใช้ร่วมกับวงแหวนนำทาง สำหรับแกนที่มีเส้นผ่านศูนย์กลางน้อยกว่า 30 มม. ควรใช้การออกแบบร่องแบบแยก (เปิด)
คุณสมบัติ:
1. แรงเสียดทานต่ำ ความต้านทานเริ่มต้นต่ำ การเคลื่อนไหวที่ราบรื่น แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน และไม่มีการคืบ
2. เสถียรภาพแรงดันสูงภายใต้แรงกดดันและสภาวะที่ไม่เอื้ออำนวย
3. อายุการใช้งานยาวนาน เหมาะสำหรับซีลหล่อลื่นแบบไม่มีน้ำมัน
4. เหมาะสำหรับการปิดผนึกสื่อที่มีความหนืดต่ำเช่นน้ำ
สภาพการใช้งานที่บังคับใช้ (ค่าสูงสุดไม่ควรปรากฏพร้อมกัน)
|
ความดัน MPa |
อุณหภูมิ ℃ |
ความเร็ว ม./วินาที |
ปานกลาง |
|
≤60 |
-35~+100 (ตรงกับโอริง NBR) |
≤6 |
น้ำมันไฮดรอลิกจากแร่ น้ำมันหน่วงการติดไฟ (HFA/HFB) น้ำ ฯลฯ |
|
-20~+200 (จับคู่โอริง FKM) |
การเลือกใช้วัสดุ
1. มีวัสดุโอริง: R01 ยางไนไตรล์-บิวทาไดอีน (NBR), RO2 ฟลูออโรรับเบอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: PTFE2, PTFE3, PTFE4, PU ฯลฯ
ตัวอย่างการสั่งซื้อ
สั่งซื้อรุ่น: RC11-40x55.1x6.3-PTFE3-R01
รุ่นสั่งซื้อ: RC11-B-40x55.1x6.3-PTFE3-RO2 รุ่น: เส้นผ่านศูนย์กลางก้าน x เส้นผ่านศูนย์กลางร่อง x ความกว้างของร่อง PTFE3 (PTFE ดัดแปลง) รหัสวัสดุ: R01, R02 - รหัสวัสดุโอริง
