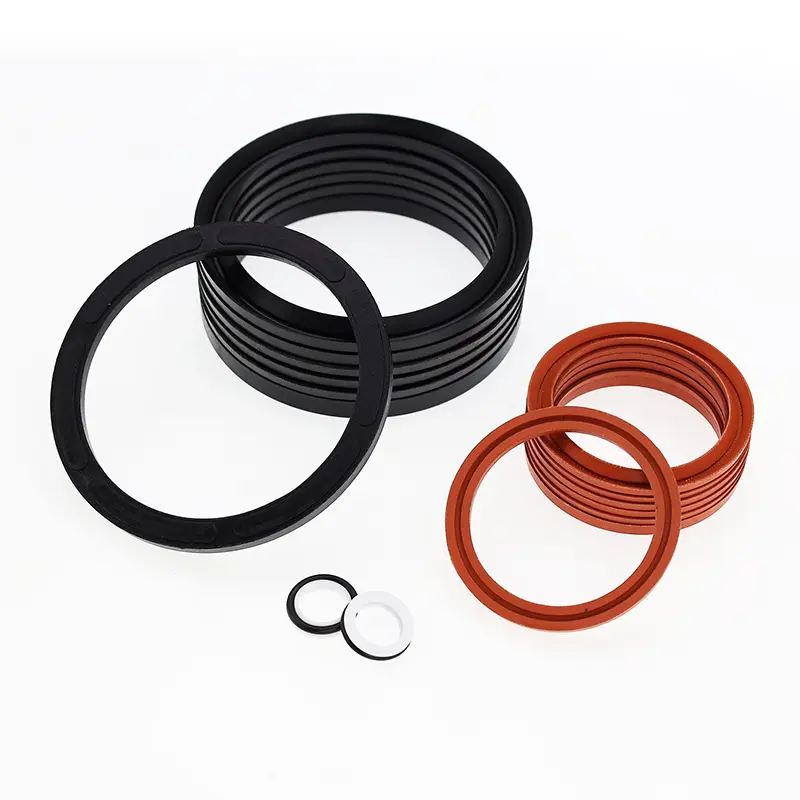

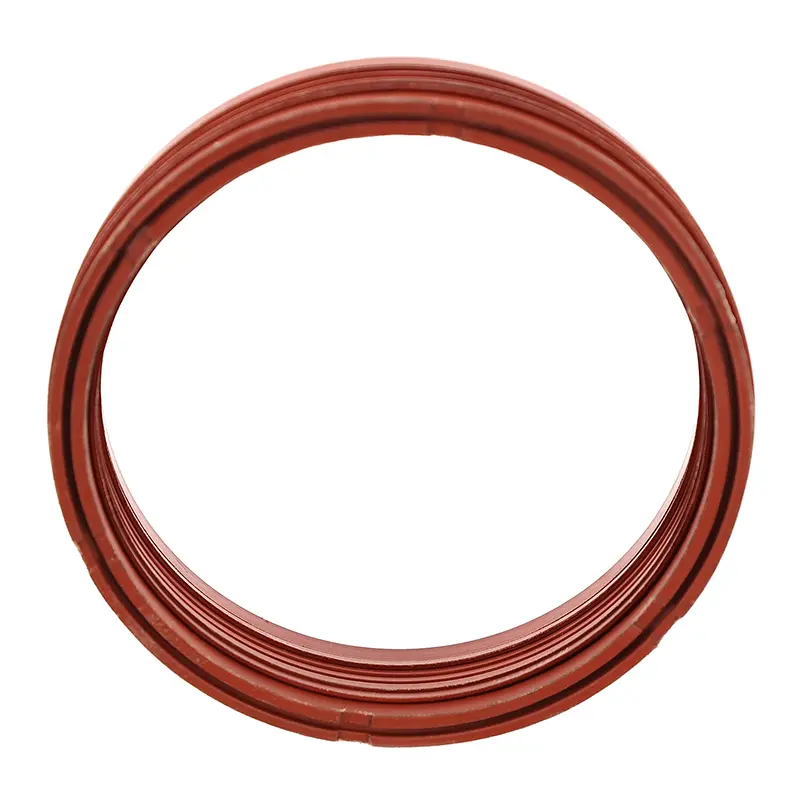

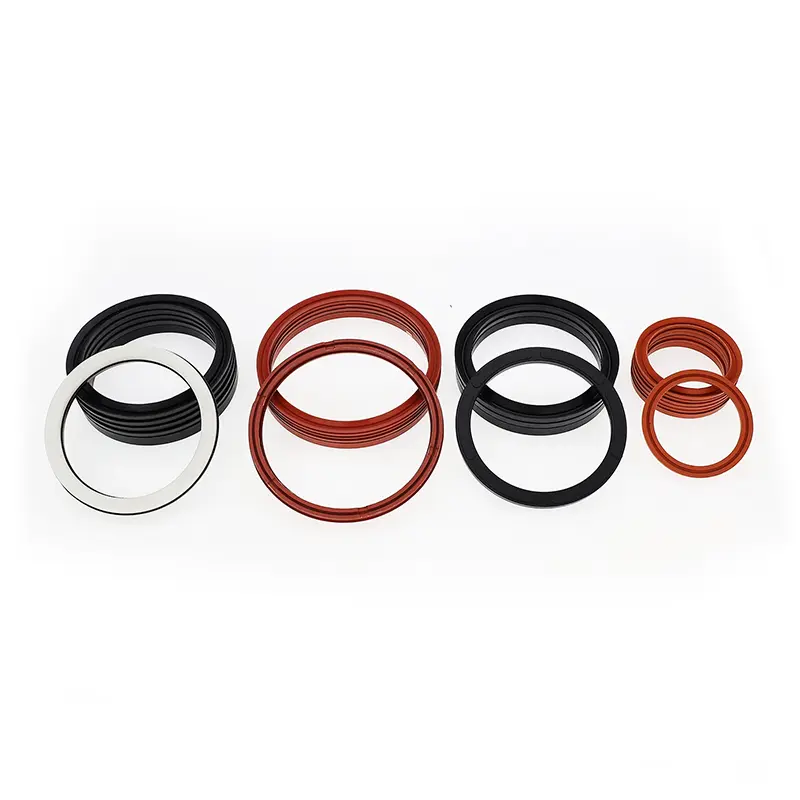

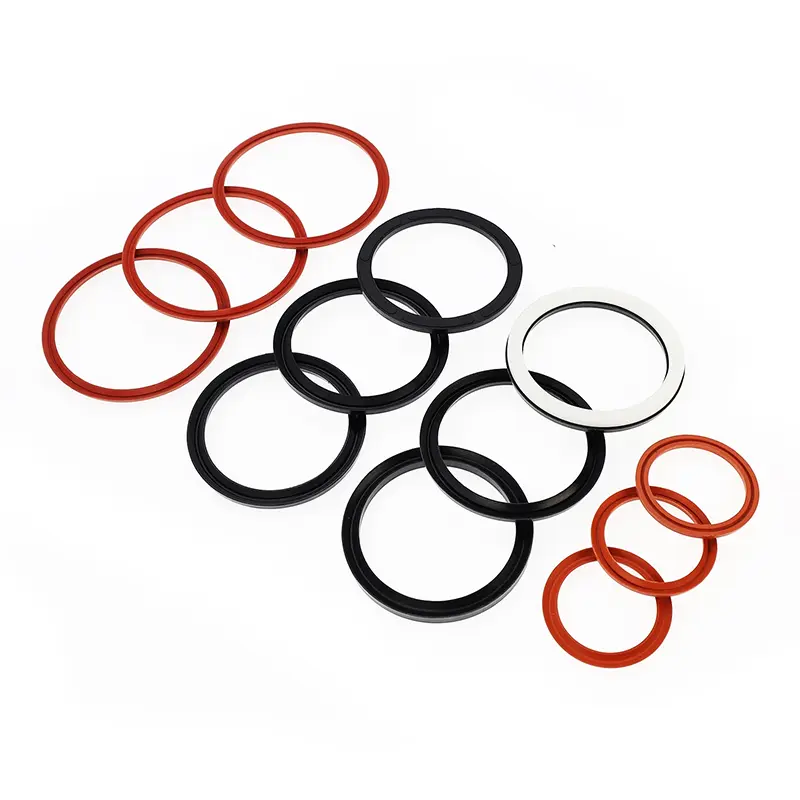

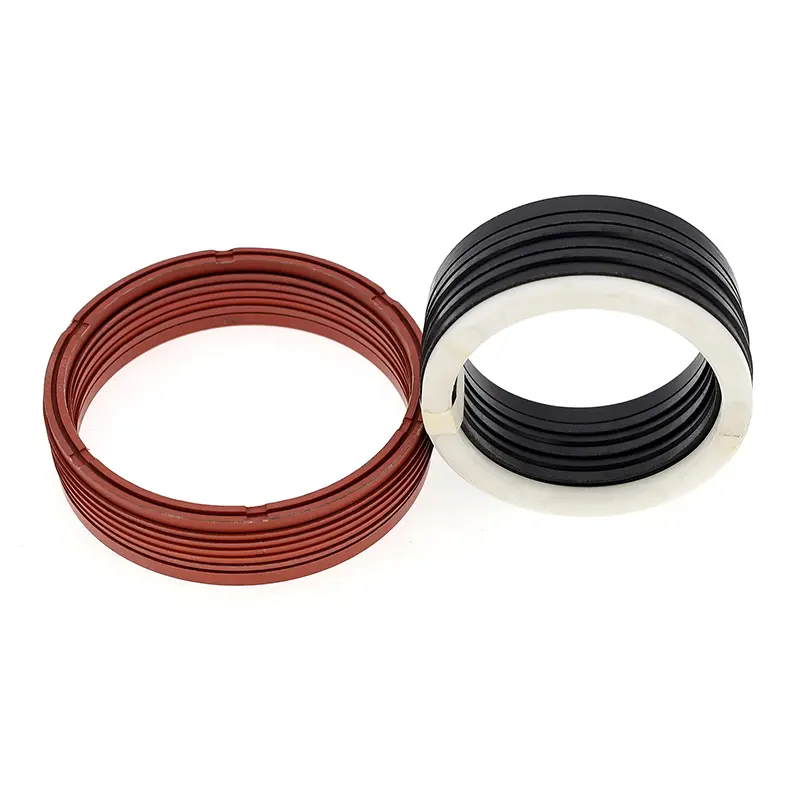

ซีลรวมรูปตัว V สำหรับก้านลูกสูบประกอบด้วยชุด (อย่างน้อย 3 ชิ้น) วงแหวนซีลรูปตัว V วงแหวนอัด และวงแหวนรองรับ เหมาะสำหรับการซีลด้วยแรงดันทิศทางเดียวในการใช้งานไฮดรอลิกแบบลูกสูบ ต้องใช้จาระบีที่เข้ากันได้กับวัสดุซีลระหว่างการติดตั้ง ไม่สามารถติดตั้งในร่องเสาหิน (ปิด) ได้
คุณสมบัติ:
1. มีวัสดุให้เลือกหลากหลาย ทำให้สามารถปรับให้เหมาะสมกับการใช้งานต่างๆ ได้อย่างเหมาะสม
2. เหมาะสำหรับใช้ในสภาวะการทำงานที่รุนแรง ปรับให้เข้ากับสื่อและสภาวะที่มีความต้องการได้เกือบทั้งหมด
3. อายุการใช้งานยาวนาน เหมาะสำหรับซีลหล่อลื่นแบบไร้น้ำมัน (ด้วยการเลือกใช้วัสดุที่เหมาะสม)
4. ประสิทธิภาพการปิดผนึกและแรงเสียดทานที่ปรับได้สามารถทำได้โดยการปรับปะเก็น และขนาดแกนสามารถปรับได้โดยการเพิ่มหรือถอดวงแหวนซีลรูปตัว V
5. มีประสิทธิภาพแม้คุณภาพพื้นผิวการซีลไม่ดี
สภาพการใช้งานที่บังคับใช้ (ค่าสูงสุดไม่ควรปรากฏพร้อมกัน)
|
ความดัน MPa |
อุณหภูมิ ℃ |
ความเร็ว ม./วินาที |
ปานกลาง |
|||
|
≤60 |
-35~+100 (ยางไนไตรล์หรือยางผ้าไนไตรล์) |
-20~+200 (ยางฟลูออโรหรือผ้ายางฟลูออโร) |
-200~+260 (ไฟเบอร์) |
≤0.5 (ยางหรือยางเสริมผ้า) |
≤15 (ไฟเบอร์) |
สื่อเกือบทั้งหมด (ทางเลือกที่เหมาะสมของการผสมผสานวัสดุ) |
วัสดุ
1. วัสดุแหวนดัน: PTFE, ผ้ายางไนไตรล์-บิวทาไดอีน (NBR), ผ้ายางฟลูออโรรับเบอร์-บิวทาไดอีน, ไนลอน, โพลีออกซีเมทิลีน
2. วัสดุวีริง: PTFE, ผ้ายางไนไตรล์-บิวทาไดอีน (NBR), ยางฟลูออโร, ผ้ายางฟลูออโรยาง-บิวทาไดอีน, โพลียูรีเทน
3. วัสดุรองรับแหวน: ผ้ายางไนไตรล์-บิวทาไดอีน, ผ้ายางฟลูออโรรับเบอร์-บิวทาไดอีน, ไนลอน, โพลีออกซีเมทิลีน, PTFE
ตัวอย่างการสั่งซื้อ
|
แบบอย่าง |
วัสดุ |
ขอบเขตที่บังคับใช้ |
การปิดผนึก |
|
RC15-A |
แหวนตัววี: ผ้า NBR, แหวนดัน, แหวนรองรับ: ผ้า NBR/PA/POM/PTFE |
อุณหภูมิปกติ แรงดันสูง |
ดี |
|
RC15-B |
แหวนตัววี: ผ้า FKM, แหวนดัน, แหวนรองรับ: ผ้า FKM/PTFE |
อุณหภูมิสูง ความดันสูง |
ดี |
|
RC15-C |
แหวนตัววี: NBR, แหวนดัน, แหวนรองรับ: ผ้า NBR/PA/POM/PTFE |
อุณหภูมิปกติ แรงดันปานกลาง และต่ำ |
ยอดเยี่ยม |
|
RC15-D |
วงแหวนตัววี: FKM, วงแหวนแรงดัน, วงแหวนรองรับ: ผ้า FKM/PTFE |
อุณหภูมิสูง ความดันปานกลาง และต่ำ |
ยอดเยี่ยม |
|
RC15-E |
แหวนตัววี: ผ้า NBR+NBR ผสมกัน, แหวนดัน, แหวนรองรับ: ผ้า NBR/PA/POM/PTFE |
อุณหภูมิปกติ ความดันปานกลาง และสูง |
ดีมาก |
|
RC15-F |
วงแหวนตัววี: ผ้า FKM+FKM ผสมกัน, แหวนแรงดัน, แหวนรองรับ: ผ้า FKM/PTFE |
อุณหภูมิสูง ความดันปานกลาง และสูง |
ดีมาก |
|
RC15-G |
แหวนตัววี แหวนดัน แหวนรองรับ: PTFE1/PTFE2/PTFE3/PTFE4 |
อุณหภูมิสูงและสื่อที่มีฤทธิ์กัดกร่อนแรงดันสูง |
ปกติ |
|
RC15-H |
วงแหวนตัววี: PU, วงแหวนแรงดัน, วงแหวนรองรับ: PU/PA/POM/PTFE |
อุณหภูมิปกติ ความดันปานกลาง และสูง |
ดีมาก |

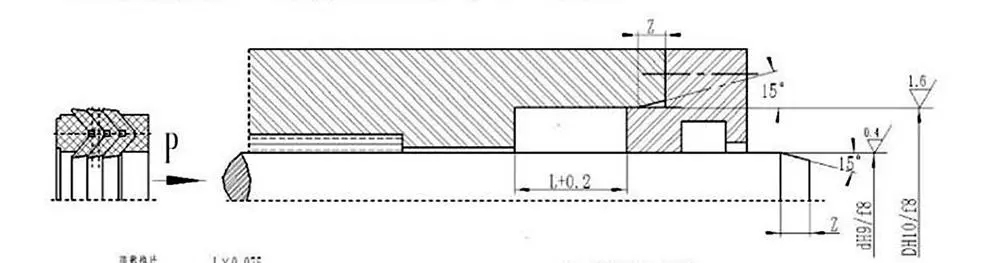

กฎการลบมุมการติดตั้ง
|
เส้นผ่านศูนย์กลางก้าน d |
ความยาวลบมุม Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
>500 |
12.5 |
ซีลรูปตัว V สามารถปรับได้ตามขนาดตามแนวแกนโดยการปรับปะเก็นเพื่อให้ได้การซีลและการเสียดสีที่เหมาะสมที่สุด การสึกหรอเริ่มแรกหลังการใช้งานระยะยาวสามารถขยายออกไปได้โดยการปรับขนาดแกน การออกแบบที่แนะนำสำหรับขนาดแนวแกนของช่องซีลแบบปรับได้คือ 1.025 ลิตร โดยมีช่วงการปรับที่ 7.5% ลิตร
