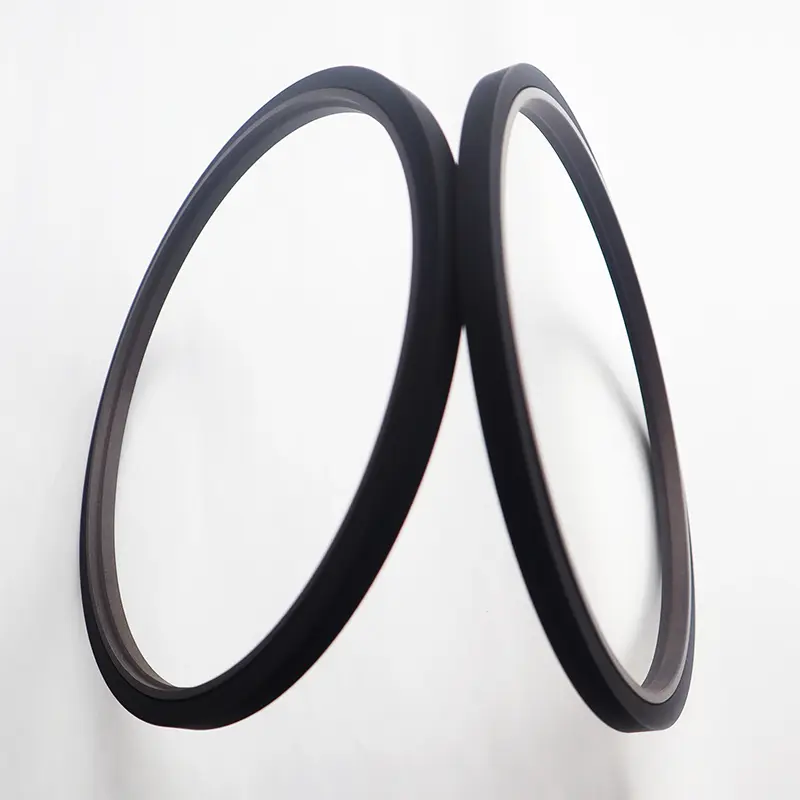

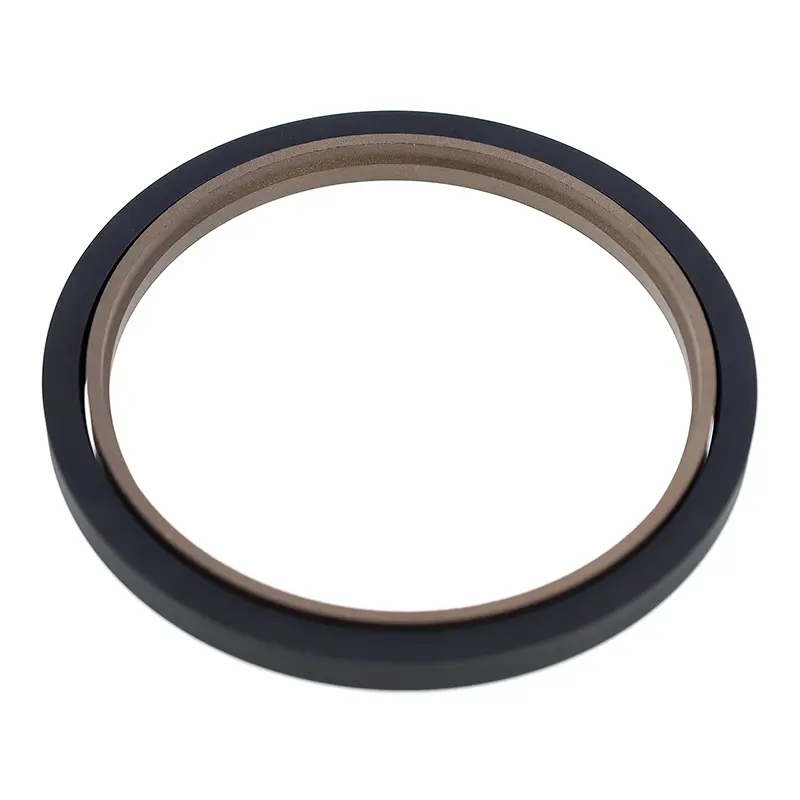

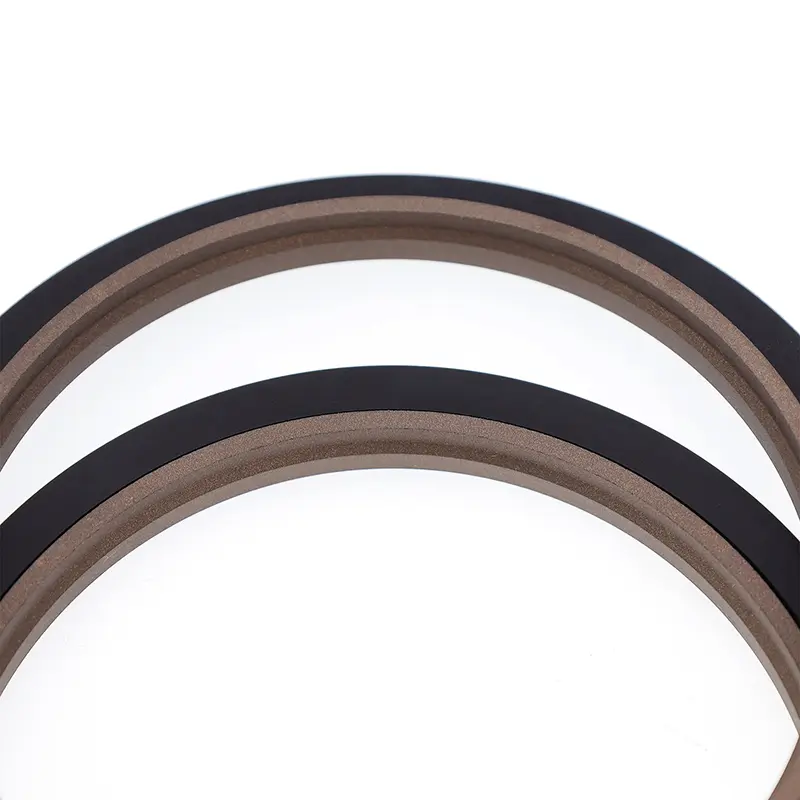

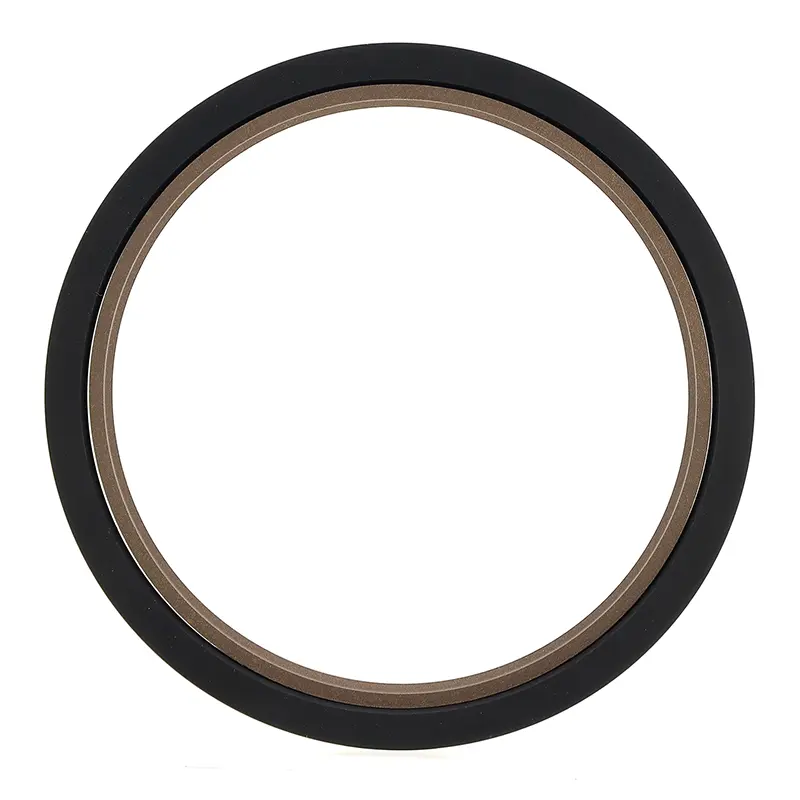

ซีลขั้นบันไดลูกสูบสำหรับงานหนัก (ซีลขั้น) ประกอบด้วยวงแหวนซีลขั้นบันไดที่เติม PTFE และแหวนยางสี่เหลี่ยม เหมาะสำหรับการปิดผนึกด้วยแรงดันทิศทางเดียวในการใช้งานไฮดรอลิกแบบลูกสูบ วงแหวนสี่เหลี่ยมให้แรงในแนวรัศมีและชดเชยการสึกหรอของแหวนซีล โดยทั่วไปจะใช้ร่วมกับวงแหวนนำทาง ควรใช้ร่องแบบแยก (เปิด) สำหรับแกนที่มีเส้นผ่านศูนย์กลางน้อยกว่า 30 มม. มักใช้ในอุปกรณ์ไฮดรอลิกสำหรับงานหนัก
คุณสมบัติ:
1. แรงเสียดทานต่ำ ความต้านทานเริ่มต้นต่ำ การเคลื่อนไหวที่ราบรื่น แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน และไม่มีการคืบ
2. เสถียรภาพแรงดันสูงภายใต้แรงกดดันและสภาวะที่ไม่เอื้ออำนวย
3. อายุการใช้งานยาวนาน เหมาะสำหรับซีลไร้น้ำมัน
4. เหมาะสำหรับการปิดผนึกตัวกลางที่มีความหนืดต่ำ เช่น น้ำ
สภาพการใช้งานที่บังคับใช้ (ค่าสูงสุดไม่ควรปรากฏพร้อมกัน)
|
ความดัน MPa |
อุณหภูมิ ℃ |
ความเร็ว ม./วินาที |
ปานกลาง |
|
≤60 |
-35~+100 (ตรงกับโอริง NBR) |
≤6 |
น้ำมันไฮดรอลิกจากแร่ น้ำมันหน่วงการติดไฟ (HFA/HFB) น้ำ ฯลฯ |
|
-20~+200 (จับคู่โอริง FKM) |
การเลือกใช้วัสดุ
1. วัสดุแหวนสี่เหลี่ยมที่มีจำหน่าย: ยางไนไตรล์ R01 (NBR), ยางฟลูออโร R02 (FKM) ฯลฯ
2. วัสดุแหวนซีล: PTFE2, PTFE3, PTFE4, PU ฯลฯ (ดูคำอธิบายวัสดุ)
ตัวอย่างการสั่งซื้อ
รุ่นสั่งซื้อ: RC12 - 40 x 55 x 7.5 มม. - รุ่น PTFE3 - RO1 - เส้นผ่านศูนย์กลางก้าน x เส้นผ่านศูนย์กลางร่อง x ความกว้างของร่อง; PTFE3 - รหัสวัสดุ PTFE ดัดแปลง; R01 - รหัสวัสดุแหวนสี่เหลี่ยม
