1. ติดตั้งง่าย สามารถยืดได้ตามปกติและยึดเข้ากับเพลาให้แน่นด้วยความยืดหยุ่นของยาง
2. แรงกดสัมผัสที่ริมฝีปากต่ำและทนต่อการสึกหรอได้ดี
3. อนุญาตให้มีการเยื้องศูนย์ของเพลาในระดับหนึ่ง
4. ป้องกันการซึมผ่านของฝุ่น ผง น้ำ และส่วนผสมได้อย่างมีประสิทธิภาพ
a-substrate b-ซีลริมฝีปาก C-เอว
|
ส่วน |
ชื่อ |
ความเร็ว |
อุณหภูมิ |
ความดัน |
ปานกลาง |
ช่วงที่มีจำหน่าย |
|
|
เวอร์จิเนีย |
15 ม./วินาที |
35~+100(NBR) -20~+180(เอฟเคเอ็ม) |
0.03 |
น้ำมันไฮดรอลิก อิมัลชัน น้ำ จาระบี ฯลฯ |
3~6000มม |
|
|
VS |
12~200มม |

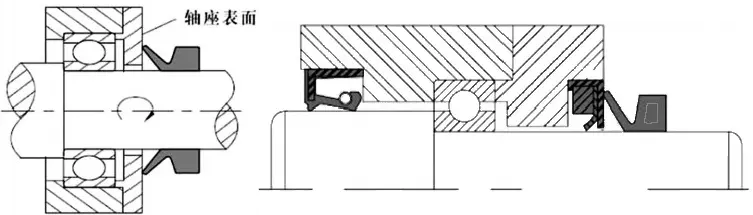

แผนผังของซีลน้ำรูปตัว V
ความหยาบผิวที่แนะนำสำหรับพื้นผิวเสียดสี
|
รา(ไมโครเมตร) |
ความเร็วเชิงเส้น (m/s) |
ปานกลาง |
|
0.4-0.8 |
>10 |
น้ำมันน้ำ |
|
0.8-1.6 |
5-10 |
น้ำมันกระเด็น น้ำกระเซ็น จาระบี |
|
1.6-2.0 |
1-5 |
จาระบี ฝุ่น น้ำกระเซ็น |
|
2.0-2.5 |
<1 |
จาระบีฝุ่น |
หมายเหตุ: คุณภาพพื้นผิวต้องไม่เกิน Ra 0.05 μm

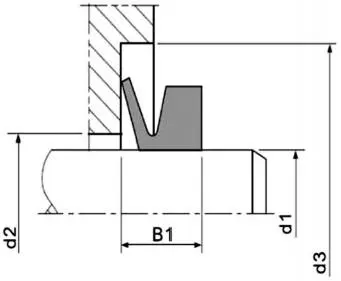

ตารางข้อมูลจำเพาะ VA และขนาดร่อง
|
หมายเลขผลิตภัณฑ์ |
ดล |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
วา3 |
2.7~3.5 |
ด1+1 |
ด1+4 |
2.5±0.3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3.5~4.5 |
ด1+6 |
3 ± 0.4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
วา5 |
4.5~5.5 |
4 |
||||||
|
วา6 |
5.5~6.5 |
5 |
||||||
|
วา7 |
6.5~8 |
6 |
||||||
|
วา8 |
8~9.5 |
7 |
||||||
|
วา10 |
9.5~11.5 |
ด1+9 |
4.5±0.6 |
9 |
3 |
5.5 |
3.4 |
|
|
วา12 |
11.5~12.5 |
10.5 |
||||||
|
Va14 |
13.5~15.5 |
12.5 |
||||||
|
วา16 |
15.5~17 |
14 |
||||||
|
วา18 |
17.5~19 |
16 |
||||||
|
วา20 |
19~21 |
ด1+2 |
ด1+12 |
6±0.8 |
18 |
4 |
7.5 |
4.7 |
|
วา22 |
21~24 |
20 |
||||||
|
วา25 |
24~27 |
22 |
||||||
|
วา28 |
27~29 |
25 |
||||||
|
วา30 |
29~31 |
27 |
||||||
|
วา32 |
31~33 |
29 |
||||||
|
วา35 |
33~36 |
31 |
||||||
|
วา38 |
36~38 |
34 |
||||||
|
วา40 |
38~43 |
d1+15 |
7 ± 1 |
36 |
5 |
9 |
5.5 |
|
|
วา45 |
43~48 |
40 |
||||||
|
วา50 |
48~53 |
45 |
||||||
|
วา55 |
53~58 |
49 |
||||||
|
วา60 |
58~63 |
54 |
||||||
|
วา65 |
63~68 |
58 |
||||||
|
วา70 |
68~73 |
ด1+3 |
ดล+18 |
9±1.2 |
63 |
6 |
11 |
6.8 |
|
วา75 |
73~78 |
67 |
||||||
|
วา80 |
78~83 |
72 |
||||||
|
วา85 |
83~88 |
76 |
||||||
|
วา90 |
88~93 |
81 |
||||||
|
วา95 |
93~98 |
85 |
||||||
|
วา100 |
98~105 |
90 |
|
หมายเลขผลิตภัณฑ์ |
ดล |
d2 |
d3 |
บีไอ |
d |
C |
B |
A |
|
วาล10 |
105~115 |
ด1+4 |
d1+21 |
10.5±1.5 |
99 |
7 |
12.8 |
7.9 |
|
วา120 |
115~125 |
108 |
||||||
|
วา130 |
125~135 |
117 |
||||||
|
วา140 |
135~145 |
126 |
||||||
|
วา150 |
145~155 |
135 |
||||||
|
วา160 |
155~165 |
d1+24 |
12±1.8 |
144 |
8 |
14.5 |
9 |
|
|
วา170 |
165~175 |
153 |
||||||
|
วา180 |
175~185 |
162 |
||||||
|
วา190 |
185~195 |
171 |
||||||
|
วา200 |
190~210 |
ด1+10 |
d1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
VA220 |
210~235 |
198 |
||||||
|
วา250 |
235~265 |
225 |
||||||
|
วา275 |
265~290 |
247 |
||||||
|
วา300 |
290~310 |
270 |
||||||
|
Va325 |
310~335 |
292 |
||||||
|
วา350 |
335~365 |
315 |
||||||
|
วา375 |
365~390 |
337 |
||||||
|
วา400 |
390~430 |
360 |
||||||
|
วา450 |
430~480 |
405 |
||||||
|
วา500 |
480~530 |
450 |
||||||
|
วา550 |
530~580 |
495 |
||||||
|
วา600 |
580~630 |
540 |
||||||
|
วา650 |
630~665 |
600 |
||||||
|
วา700 |
665~705 |
630 |
||||||
|
วา725 |
705~745 |
670 |
||||||
|
วา750 |
745~785 |
705 |
||||||
|
วา800 |
785~830 |
745 |
||||||
|
วา850 |
830~875 |
785 |
||||||
|
วา900 |
875~920 |
825 |
||||||
|
วา950 |
920~965 |
865 |
||||||
|
วา1000 |
965~1015 |
910 |
หมายเหตุ: มีผลิตภัณฑ์ที่มีความยาวสูงสุด 6,000 มม.
ตารางข้อมูลจำเพาะ VS และขนาดร่อง
|
หมายเลขผลิตภัณฑ์ |
ดล |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Vs12 |
11.5~13.5 |
ดล+1 |
ดล+9 |
6.7±0.6 |
10.5 |
3 |
7.7 |
5.6 |
|
Vs14 |
13.5~15.5 |
12.5 |
||||||
|
VS16 |
15.5~17.5 |
14 |
||||||
|
VS18 |
17.5~19 |
16 |
||||||
|
Vs20 |
19~21 |
ดล+2 |
ดล+12 |
9±0.8 |
18 |
4 |
10.5 |
7.9 |
|
Vs22 |
21~24 |
20 |
||||||
|
Vs25 |
24~27 |
22 |
||||||
|
ต่อ 28 |
27~29 |
25 |
||||||
|
Vs30 |
29~31 |
27 |
||||||
|
Vs32 |
31~33 |
29 |
||||||
|
Vs35 |
33~36 |
31 |
||||||
|
ต่อ38 |
36~38 |
34 |
||||||
|
Vs40 |
38-43 |
ด1+2 |
ดล+15 |
11±1 |
36 |
5 |
13 |
9.5 |
|
Vs45 |
43~48 |
40 |
||||||
|
Vs50 |
48~53 |
45 |
||||||
|
Vs55 |
53~58 |
49 |
||||||
|
VS60 |
58~63 |
54 |
||||||
|
VS65 |
63~68 |
58 |
||||||
|
Vs70 |
68~73 |
ดล+3 |
ดล+18 |
13.5±1.2 |
63 |
6 |
15.5 |
11.3 |
|
Vs75 |
73~78 |
67 |
||||||
|
Vs80 |
78~83 |
72 |
||||||
|
Vs85 |
83~88 |
76 |
||||||
|
Vs90 |
88~93 |
81 |
||||||
|
Vs95 |
93~98 |
85 |
||||||
|
Vs100 |
98~105 |
90 |
||||||
|
Vs110 |
105~115 |
ด1+4 |
d1+21 |
15.5±1.5 |
99 |
7 |
18 |
13.1 |
|
VS120 |
115~125 |
108 |
||||||
|
VS130 |
125~135 |
117 |
||||||
|
VS140 |
135~145 |
126 |
||||||
|
กับ150 |
145~155 |
135 |
||||||
|
VS160 |
155~165 |
d1+24 |
18±1.8 |
144 |
8 |
20.5 |
15 |
|
|
VS170 |
165~175 |
153 |
||||||
|
VS180 |
175~185 |
162 |
||||||
|
VS190 |
185~195 |
171 |
||||||
|
กับ199 |
195~210 |
180 |
หมายเหตุ: หากข้อกำหนดที่จำเป็นไม่อยู่ในตารางนี้ โปรดติดต่อบริษัทของเรา
