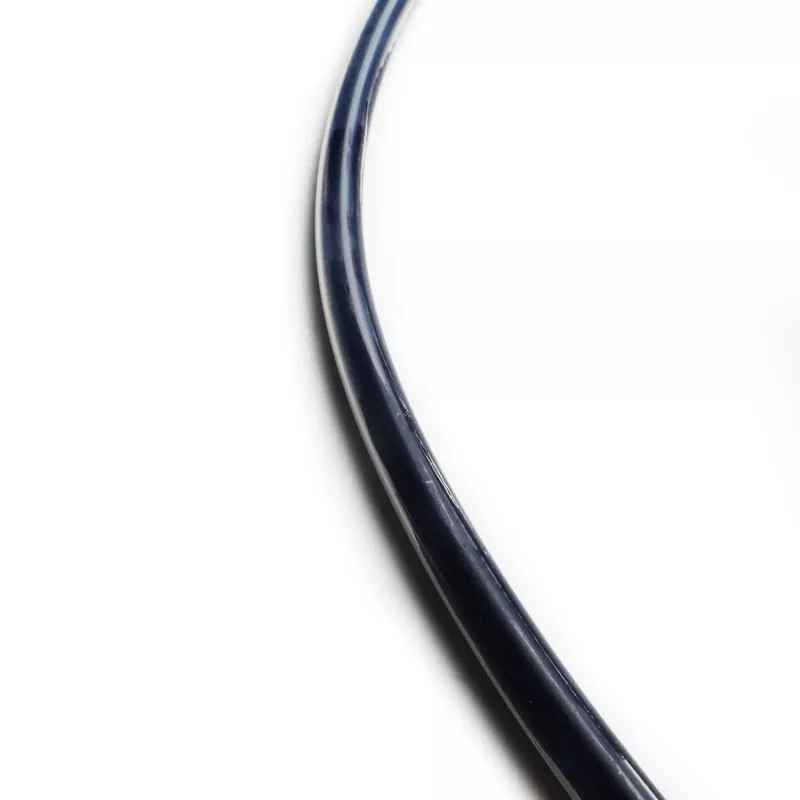

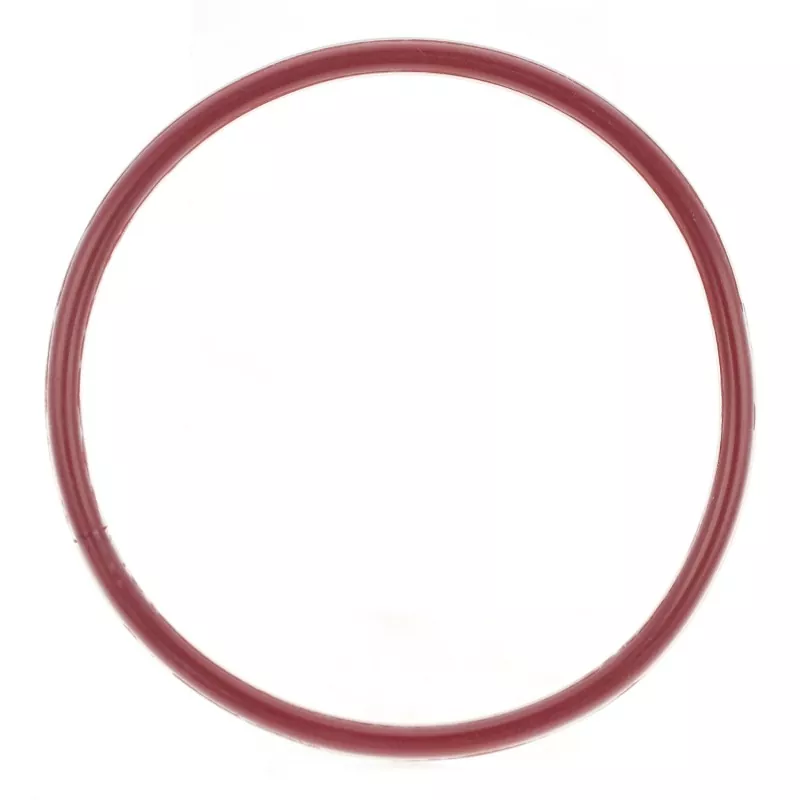

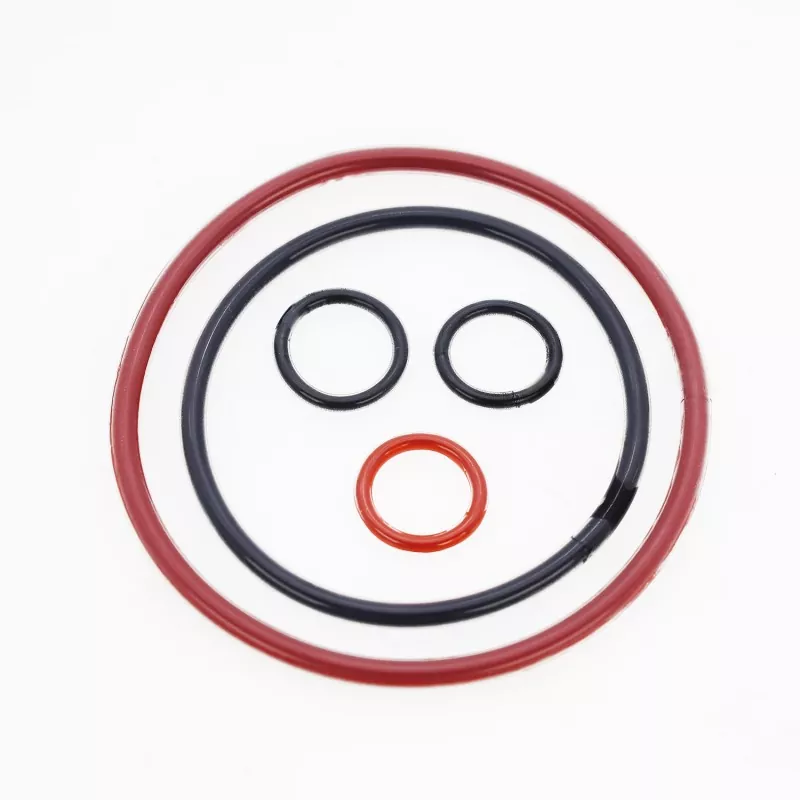

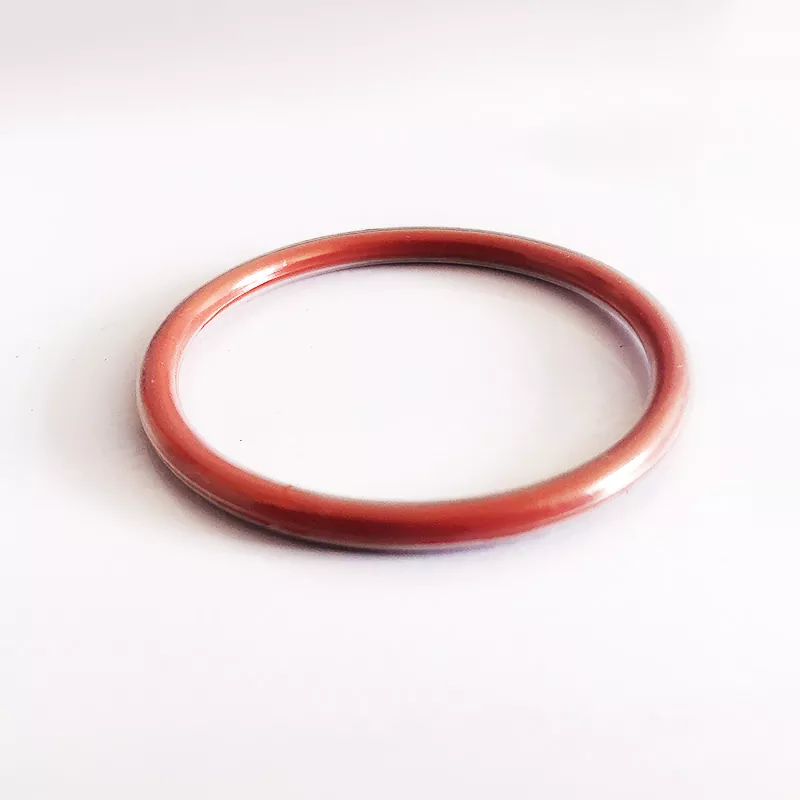

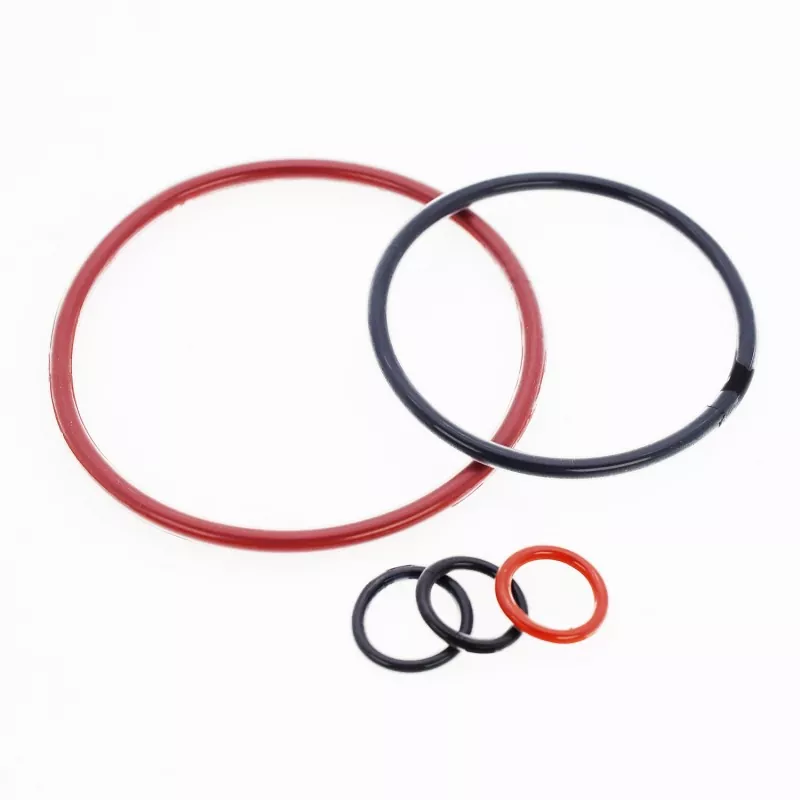

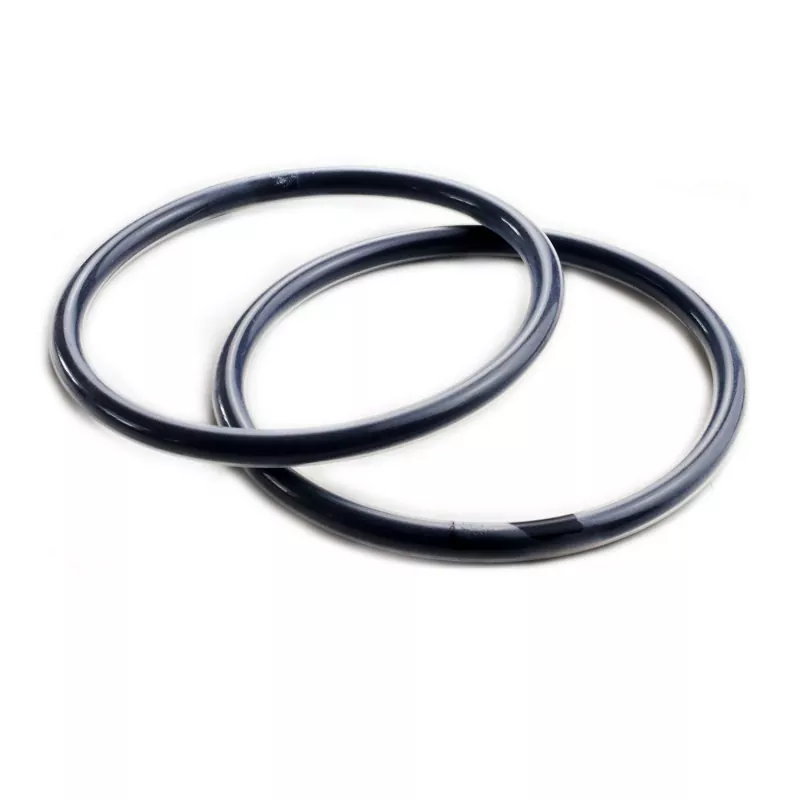

โอริงแบบห่อหุ้ม FEP/PFA ผสมผสานความยืดหยุ่นและความสามารถในการซีลของยางเข้ากับความทนทานต่อสารเคมีของเทฟลอน ประกอบด้วยแกนซิลิโคนหรือยางฟลูออโรหุ้มห่อหุ้มด้วยชั้นที่ค่อนข้างบางของ Teflon FEP หรือ Teflon PFA
โอริงเหล่านี้มีความทนทานต่อแรงเสียดทาน การบวม แรงดันสูง และชุดการบีบอัดได้ดีเยี่ยม ให้ความเสถียรในการซีลที่เหนือกว่า ลดการรั่วไหลของอุปกรณ์และความถี่ในการเปลี่ยนชิ้นส่วนได้อย่างมาก ทำให้เหมาะสำหรับการซีลในอุตสาหกรรมต่างๆ เช่น การผลิต การแปรรูปอาหาร ยา และอวกาศ
วัสดุ: Teflon FEP และ Teflon PFA มีลักษณะทางเคมีคล้ายคลึงกัน แต่ Teflon PFA มีความทนทานต่ออุณหภูมิสูงได้ดีกว่าเมื่อเปรียบเทียบกับ Teflon FEP
การห่อหุ้ม Teflon FEP: -60°C ถึง 205°C (สามารถทนต่ออุณหภูมิ 260°C ในช่วงเวลาสั้นๆ)
การห่อหุ้ม Teflon PFA: -60°C ถึง 260°C (สามารถทนต่ออุณหภูมิ 300°C ในช่วงเวลาสั้นๆ)
1. ทนต่อสารเคมีได้ดีเยี่ยม เข้ากันได้กับสื่อเคมีเกือบทั้งหมด
2. ช่วงอุณหภูมิการทำงานกว้าง
3. ทนต่อแรงอัดได้ดี
4. แรงเสียดทานต่ำ
5. ต้านทานการบวมได้ดีเยี่ยม
6. ความต้านทานแรงดันสูง
7. ความทนทานในการปิดผนึกที่เหนือกว่าและอายุการใช้งานที่ยาวนาน
ปั๊มและวาล์ว ถังปฏิกิริยา ซีลเชิงกล ตัวกรอง ถังแรงดัน เครื่องแลกเปลี่ยนความร้อน หม้อไอน้ำ หน้าแปลนท่อ เครื่องอัดแก๊ส ฯลฯ
การแปรรูปทางเคมี การผลิตเครื่องบิน ยา การขนส่งน้ำมันและสารเคมี การกลั่นปิโตรเลียม การผลิตฟิล์ม วิศวกรรมเครื่องทำความเย็น การแปรรูปอาหาร การผลิตกระดาษ การผลิตสีย้อม การพ่นสี ฯลฯ
|

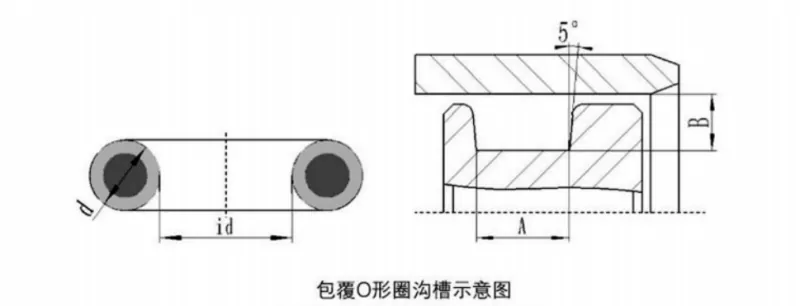

เส้นผ่านศูนย์กลางลวด ง |
ก(มิลลิเมตร) |
บี(มิลลิเมตร) |
||
|
ซีลแบบคงที่ |
ซีลแบบไดนามิก |
ซีลนิวเมติก |
||
|
1.78 |
2.36/2.49 |
1.42/1.52 |
1.55/1.60 |
1.63/1.65 |
|
2.62 |
3.56/3.68 |
2.08/2.21 |
2.29/2.36 |
2.39/2.44 |
|
3.53 |
4.75/4.88 |
2.82/3.00 |
3.10/3.18 |
3.22/3.28 |
|
5.33 |
7.14/7.26 |
4.27/4.52 |
4.67/4.80 |
4.90/4.95 |
|
6.99 |
9.63/9.65 |
5.59/5.89 |
6.15/6.27 |
6.43/6.48 |
1. พื้นผิวที่ติดตั้งโอริงห่อหุ้มหรือสัมผัสกันจะต้องเรียบและไม่มีเสี้ยน ร่อง หรือขอบแหลมคม ความหยาบผิวของรูควรอยู่ที่ 1.6 μm และเพลาควรอยู่ที่ 0.8 μm
2. ใช้น้ำมันหรือจาระบีที่สะอาดและบางเบาเพื่อหล่อลื่นพื้นผิวของโอริงที่ห่อหุ้มและพื้นผิวผสมพันธุ์
3. หากการติดตั้งบนเพลาทำได้ยาก ให้แช่โอริงในน้ำร้อนสักครู่เพื่อให้ขยายตัว สิ่งนี้จะนุ่มและขยายวงแหวนทำให้การติดตั้งง่ายขึ้น การติดตั้งโอริงในขณะที่ยังอุ่นอยู่จะช่วยให้สามารถกลับคืนสู่ขนาดเดิมได้เมื่อเย็นตัวลง
4. หลีกเลี่ยงการดัดโอริงที่ห่อหุ้มมากเกินไป เนื่องจากอาจทำให้การเคลือบเทฟล่อนเกิดรอยยับ ส่งผลให้ประสิทธิภาพลดลง
อัตราการบีบอัดที่แนะนำสำหรับโอริงแบบห่อหุ้มมีดังนี้:
การปิดผนึกแบบคงที่: 15% –20%
การปิดผนึกแบบไดนามิก: 10% –12%
การใช้งานเกี่ยวกับลม: 7%–8%
การบีบอัดจริงควรพิจารณาจากสภาพการทำงาน โดยเฉพาะอย่างยิ่งปัจจัยต่างๆ เช่น แรงดันในการทำงานของซีล
