1. ทนต่อสารเคมีได้ดีเยี่ยม
2. ช่วงอุณหภูมิการทำงานกว้าง
3. เหมาะสำหรับการหล่อลื่นแบบหล่อลื่นต่ำและแบบไม่มีน้ำมัน
4. แรงเสียดทานต่ำเพื่อการใช้พลังงานขั้นต่ำ
5. เหมาะสำหรับความเร็วเชิงเส้นสูง
6. ไม่มีเอฟเฟกต์การติดลื่น ความต้านทานการเริ่มต้นต่ำหลังจากการหยุดทำงานเป็นเวลานาน
7. เหมาะสำหรับเพลาหมุนที่ไม่ชุบแข็ง (โดยเลือกใช้ซีลปาก PTFE ที่เหมาะสม)
8. เหมาะสำหรับงานที่มีแรงดันสูง
การใช้งานทั่วไปได้แก่: คอมเพรสเซอร์โรตารี่ คอมเพรสเซอร์แบบสกรู ระบบส่งกำลัง/กระปุกเกียร์ โบลเวอร์ เครื่องยนต์ เครื่องมือกล ปั๊ม มอเตอร์ไฮดรอลิก เครื่องหมุนเหวี่ยง ฯลฯ
ข้อกำหนดด้านความแข็งสำหรับพื้นผิวผสมพันธุ์
ความแข็งที่แนะนำ: HRC ≥ 58 ความแข็งที่ต้องการขึ้นอยู่กับหลายปัจจัย สำหรับการใช้งานที่มีแรงดันต่ำและความเร็วต่ำ เพลาหมุนที่นุ่มนวลกว่าก็เหมาะสมเช่นกัน สำหรับโลหะอ่อน แนะนำให้ใช้ลิปซีล PTFE6
ข้อกำหนดด้านคุณภาพสำหรับพื้นผิวการผสมพันธุ์ Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
รูปร่างหน้าตัด |
แบบอย่าง |
ความดัน |
อุณหภูมิ |
ความเร็ว |
ปานกลาง |
|
|
RCS-ก |
0.5 |
-35~+200 |
40 |
น้ำมัน แก๊ส น้ำ ฯลฯ |
|
|
RCS-B |
2 |
-35~+200 |
20 |
น้ำมัน แก๊ส น้ำ ฯลฯ |
|
|
อาร์ซีเอส-ซี |
1 |
-35~+200 |
20 |
น้ำมัน แก๊ส น้ำ ฯลฯ |
|
|
RCS-D |
2 |
-35~+200 |
20 |
น้ำมัน แก๊ส น้ำ ฯลฯ |
ซีลหมุนเวียนแบบเกลียวไดนามิกของไหล: ประเภท RCS-D ใช้ลิปซีลที่มีรูปแบบการหมุนเวียนแบบเกลียว เพื่อปรับปรุงประสิทธิภาพการซีล เพลาหมุนได้รับอนุญาตให้หมุนไปในทิศทางเดียวเท่านั้น

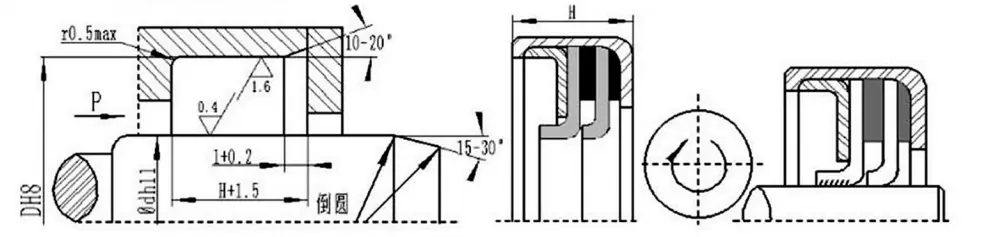

ข้อกำหนดสถานที่ติดตั้ง
ตัวอย่างการสั่งซื้อ: RCS-A-65×85×10 รุ่น - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
กรุณาติดต่อบริษัทของเรา รุ่น RC2057 มีผลิตภัณฑ์ที่มีความยาวสูงสุด 1600 มม.
คู่มือการติดตั้งซีลน้ำมัน PTFE
1. ทำความสะอาดและหล่อลื่นซีลน้ำมันและชิ้นส่วนติดตั้งทั้งหมด
2. ก่อนการติดตั้ง ควรติดตั้งซีลน้ำมันบนเพลาเรียบที่มีเส้นผ่านศูนย์กลางเดียวกันกับเพลาเพื่อป้องกันการขันแน่นเกินไปและความล้มเหลวในการติดตั้ง และเพื่อหลีกเลี่ยงความร้อนสูงเกินไปในระหว่างการดำเนินการครั้งแรก
3. ก่อนการติดตั้ง ให้ทาน้ำยาซีล (เช่น Loctite 601 หรือ 641) ที่เส้นรอบวงด้านนอกและหน้าปลายของซีลน้ำมันเพื่อป้องกันการรั่วซึมที่เส้นผ่านศูนย์กลางภายนอก
4. เมื่อติดตั้งขอบซีลน้ำมัน PTFE เข้ากับเพลา ควรป้องกันขอบซีลน้ำมัน PTFE เพื่อป้องกันความเสียหายต่อขอบซีลจากเกลียว รูกุญแจ ฯลฯ
5. ควรใช้ปลอกนำเพื่อติดตั้งซีลน้ำมัน PTFE เพื่อป้องกันริมฝีปากจากความเสียหาย ปลอกไกด์มีมุมเทเปอร์ 15 องศาที่ปลายไกด์ และรูด้านในของปลายอีกด้านหนึ่งเป็นแบบเลื่อนได้พอดีบนเพลา เส้นผ่านศูนย์กลางภายนอกของปลอกนำคือเส้นผ่านศูนย์กลางเพลา + 1 มม. โดยมีพื้นผิวเรียบและขอบโค้งมน ดูรูปที่ 1 สำหรับการติดตั้งซีลน้ำมัน PTFE
6. วัสดุปลอกคู่มือแนะนำให้เป็นพลาสติกแข็ง
7. หลังจากติดตั้งซีลน้ำมันแล้ว จะต้องยึดด้วยอุปกรณ์จับยึดและปิดผนึกด้วยน้ำยาซีลที่เส้นรอบวงด้านนอกและหน้าปลาย ดู รูปภาพ 2 สำหรับการยึดซีลน้ำมัน PTFE

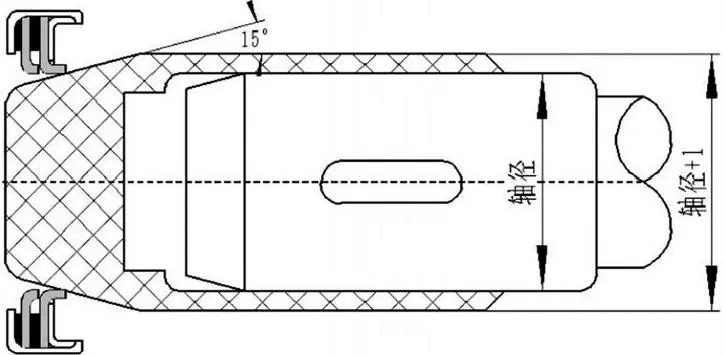

รูปที่ 1 การติดตั้งซีลน้ำมัน PTFE

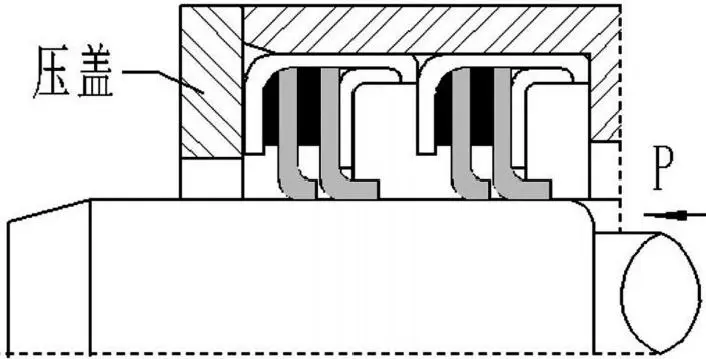

รูปที่ 2 การยึดซีลน้ำมัน PTFE
