ซีลลูกสูบฟันเสริม RC2062 ประกอบด้วยแหวนซีลฟันที่ออกแบบมาเป็นพิเศษซึ่งทำจากพลาสติกวิศวกรรมประสิทธิภาพสูงและโอริงยาง เหมาะสำหรับการปิดผนึกทิศทางเดียวในการใช้งานแบบลูกสูบไฮดรอลิกและแบบหมุน
มีอายุการใช้งานยาวนาน แรงเสียดทานต่ำ ประสิทธิภาพการซีลที่ดีเยี่ยม ขนาดกะทัดรัด และติดตั้งและบำรุงรักษาได้ง่าย การออกแบบขอบซีลและความหนาที่เหมาะสมที่สุด ช่วยให้มั่นใจได้ถึงการปิดผนึกที่มีประสิทธิภาพ แม้ว่าจะสัมผัสกับตัวกลางที่มีฤทธิ์รุนแรง เช่น สารละลายซีเมนต์
ด้วยโครงสร้างโดยรวมที่กะทัดรัด จึงช่วยลดความต้องการพื้นที่ในการติดตั้ง และอำนวยความสะดวกในการประกอบที่ไซต์งานและการบำรุงรักษาในภายหลัง ทำหน้าที่เป็นโซลูชันการปิดผนึกที่เชื่อถือได้สำหรับห้องลูกสูบในการจัดการกับสารละลาย เราขอเชิญผู้ผลิตอุปกรณ์อุตสาหกรรมมาประเมิน เปรียบเทียบ และสั่งซื้อผลิตภัณฑ์นี้จำนวนมาก
ค่าจำกัดไม่ควรเกิดขึ้นพร้อมกัน
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ)
|
ความเร็ว (ม./วินาที) |
ปานกลาง |
|
|
การเคลื่อนไหวแบบลูกสูบ |
การเคลื่อนที่แบบหมุน |
|||
|
≤100 |
-35 ถึง +100 (พร้อมโอริง NBR) |
≤6 |
≤2 |
น้ำ โคลน น้ำมันดิบ น้ำมันไฮดรอลิก อิมัลชัน |
|
-20 ถึง +200 (พร้อมโอริง FKM) |
||||
1. วัสดุโอริงที่เข้ากันได้ได้แก่: RO1 ยางไนไตรล์ (NBR), RO2 ฟลูออโรอีลาสโตเมอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE4; วัสดุอื่นๆ ที่มีอยู่ ได้แก่ PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 เป็นต้น
รูปแบบการสั่งซื้อ: RC2062-80*68.3*7.6-PTFE4-R01
รุ่น - เส้นผ่านศูนย์กลางของรูเจาะ * เส้นผ่านศูนย์กลางร่อง * ความกว้างของร่อง - รหัสวัสดุ
มีขนาดใดก็ได้ภายในพารามิเตอร์
|

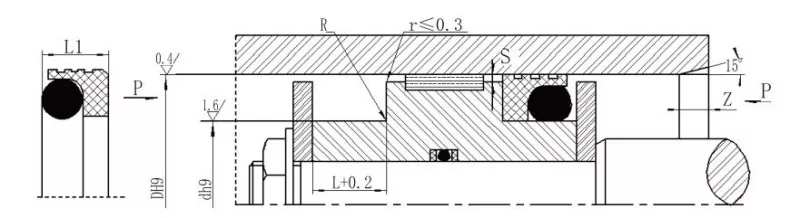

ช่วงขนาดเจาะ ประเภทมาตรฐาน ดี H9 RC2062 |
ช่วงเจาะ งานหนัก ดี H9 RC2062-Z |
เส้นผ่านศูนย์กลางร่อง ดี h9 |
ความกว้างของร่อง ล+0.2 |
ความกว้างของซีล L1 |
รัศมีมุม อาร์แม็กซ์ |
การกวาดล้างรัศมี Smax |
แชมเฟอร์ ซมิน |
เส้นผ่านศูนย์กลางหน้าตัดของโอริง |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
ง-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางของรูเจาะ ≤30 มม. แนะนำให้ใช้การออกแบบร่องเปิด
2. สำหรับแรงดันที่เกิน 30 MPa แนะนำให้ใช้ขนาดที่พอดี H8/f8 สำหรับช่องว่างการอัดขึ้นรูป
