ซีลผสมฟันเสริม RC2061 (ออกแบบมาสำหรับการปิดผนึกสารละลายซีเมนต์) ประกอบด้วยวงแหวนซีลฟันที่ออกแบบมาเป็นพิเศษซึ่งทำจากพลาสติกวิศวกรรมประสิทธิภาพสูงและโอริงยาง เหมาะสำหรับการปิดผนึกทิศทางเดียวในการใช้งานแบบลูกสูบไฮดรอลิกและแบบหมุน ความหนาของปากที่ปรับให้เหมาะสมนั้นต้านทานการกัดเซาะจากสารละลายซีเมนต์และสิ่งสกปรกจากโคลน ช่วยให้มั่นใจในการปิดผนึกที่เชื่อถือได้และการเสียดสีต่ำในขณะที่ใช้พื้นที่ในการติดตั้งน้อยที่สุด การออกแบบนี้ช่วยให้ประกอบและบำรุงรักษาได้ง่าย และลดการเสื่อมสภาพของซีลอย่างรวดเร็วที่เกิดจากอนุภาคในตัวกลางได้อย่างมีประสิทธิภาพ
โดยหลักจะใช้ในการใช้งานต่างๆ เช่น ปั๊มลูกสูบ ปั๊มโคลน เครื่องมือเจาะแบบสกรู แท่นขุดเจาะ อุปกรณ์สำรวจน้ำมัน และโรงงานผสมคอนกรีต คุณสมบัติหลัก ได้แก่ อายุการใช้งานที่ยาวนาน แรงเสียดทานต่ำ ประสิทธิภาพการซีลที่ดีเยี่ยม ขนาดกะทัดรัด และติดตั้งและบำรุงรักษาได้ง่าย
เมื่อใช้ในการปิดผนึกสื่อที่มีลักษณะคล้ายโคลน แนะนำให้ฉีดจาระบีหล่อลื่นระหว่างองค์ประกอบการปิดผนึกทั้งสอง (หรือมากกว่า)
ค่าจำกัดไม่ควรเกิดขึ้นพร้อมกัน
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว (ม./วินาที) |
ปานกลาง |
|
|
การเคลื่อนไหวแบบลูกสูบ |
การเคลื่อนที่แบบหมุน |
|||
|
≤100 |
-35 ถึง +100 (พร้อมโอริง NBR) |
≤6 |
≤2 |
น้ำ โคลน น้ำมันดิบ น้ำมันไฮดรอลิก อิมัลชัน |
|
-20 ถึง +200 (พร้อมโอริง FKM) |
||||
1. วัสดุโอริงที่เข้ากันได้ได้แก่: RO1 ยางไนไตรล์ (NBR), RO2 ฟลูออโรอีลาสโตเมอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE4; วัสดุอื่นๆ ที่มีอยู่ ได้แก่ PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 เป็นต้น
รุ่นสั่งซื้อ: RC2061-80*91.7*7.6-PTFE4-R01 (รุ่น - เส้นผ่านศูนย์กลางเพลา * เส้นผ่านศูนย์กลางร่อง * ความกว้างร่อง - รหัสวัสดุ)
มีจำหน่ายทุกขนาดภายในช่วงที่กำหนด
|

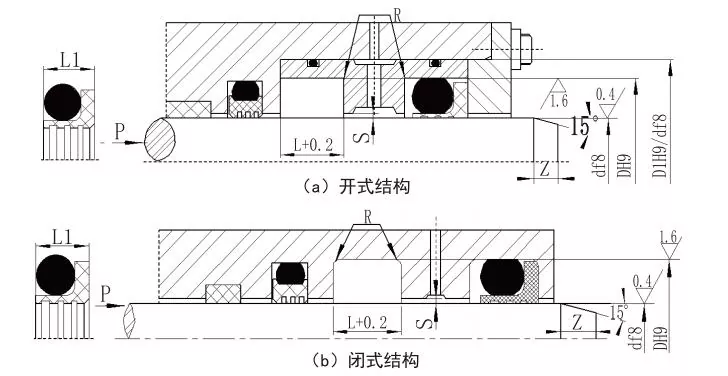

ช่วงเส้นผ่านศูนย์กลางเพลา ประเภทมาตรฐาน วัน f8 RC2061 |
ช่วงเส้นผ่านศูนย์กลางเพลา งานหนัก วัน f8 RC2061-Z |
เส้นผ่านศูนย์กลางร่อง ดี H9 |
ความกว้างของร่อง ล+0.2 |
ความกว้างของซีล L1 |
รัศมีมุม อาร์แม็กซ์ |
การกวาดล้างรัศมี Smax |
แชมเฟอร์ ซมิน |
เส้นผ่านศูนย์กลางหน้าตัดของโอริง |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
ดี+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
ดี+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
ดี+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
ดี+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
ดี+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางเพลา ≤30 มม. แนะนำให้ใช้การออกแบบร่องเปิด
2. สำหรับการซีลแบบหมุน แนะนำให้ใช้ความแข็งผิวเพลาที่ HRC ≥58
3. สำหรับแรงดันที่เกิน 30 MPa แนะนำให้ใช้ขนาดที่พอดี H8/f8 สำหรับช่องว่างการอัดขึ้นรูป
