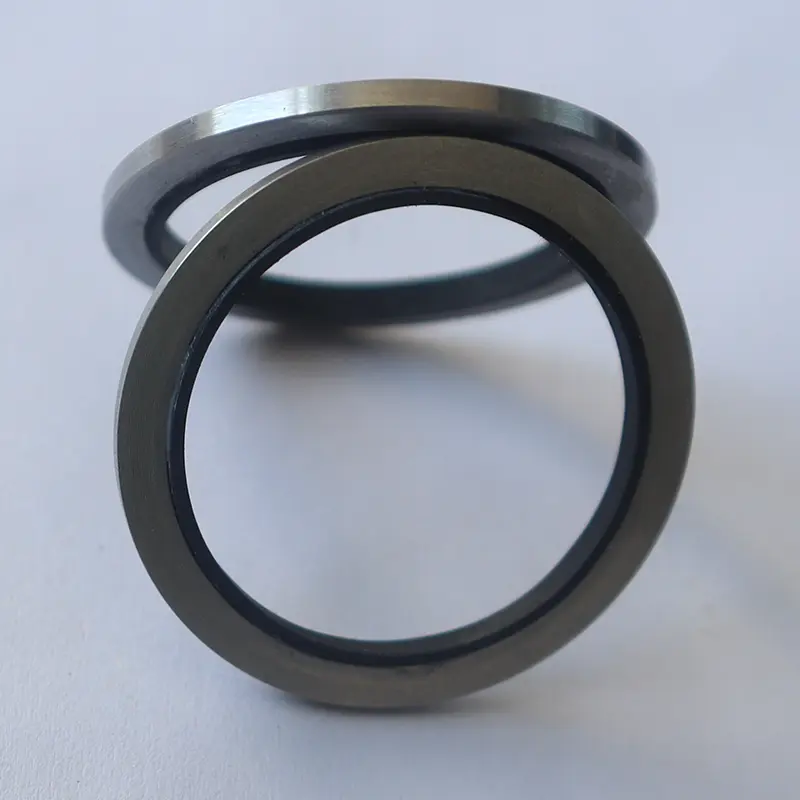

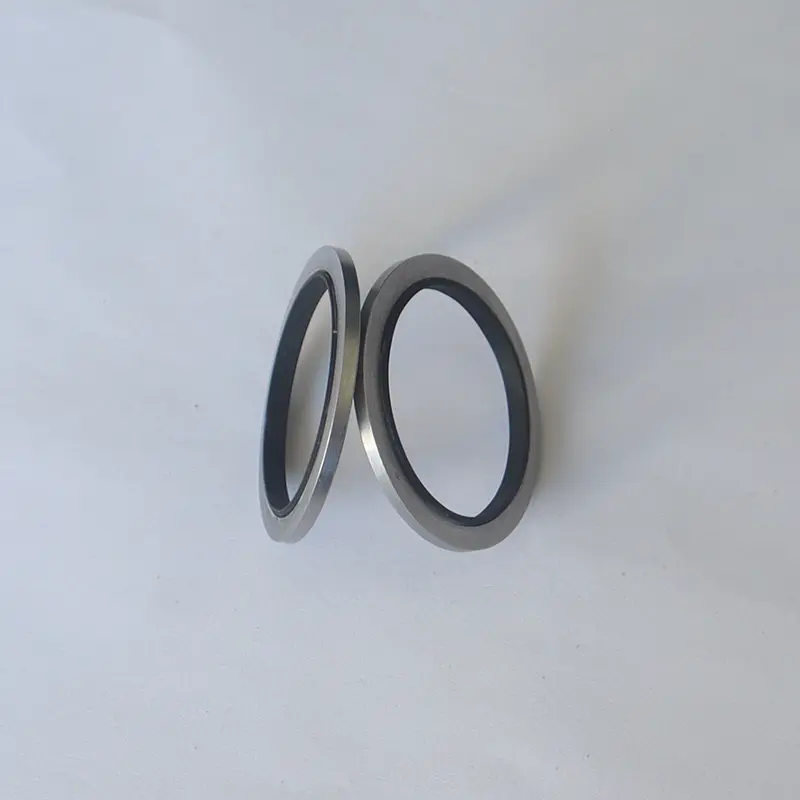

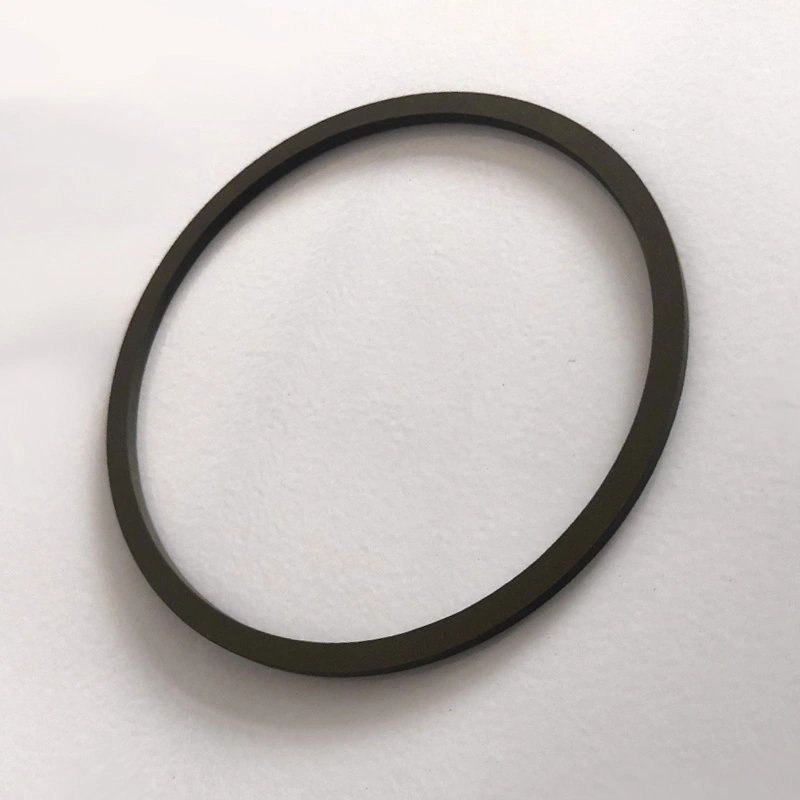

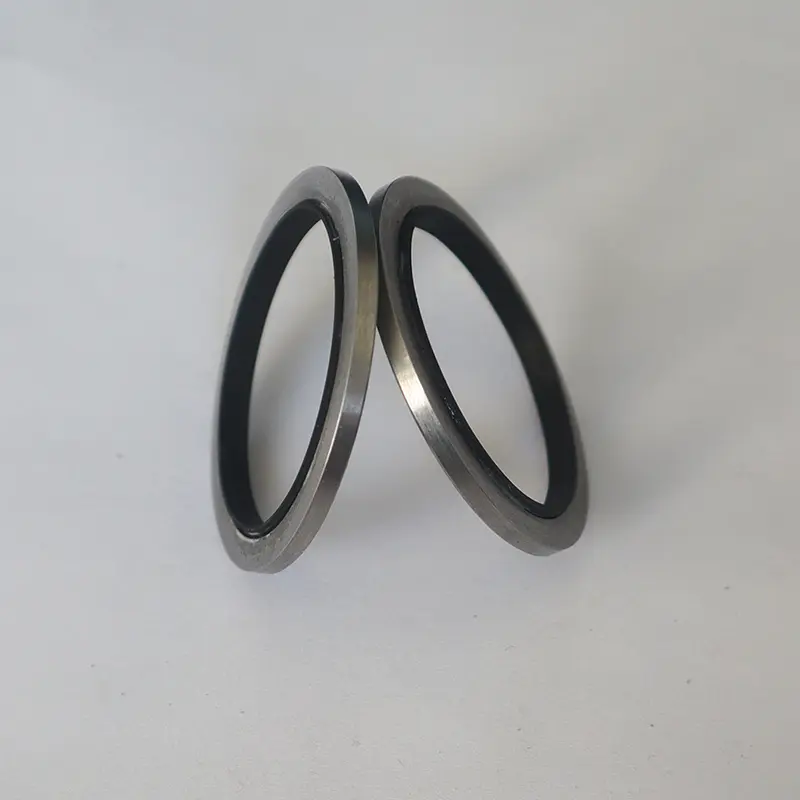

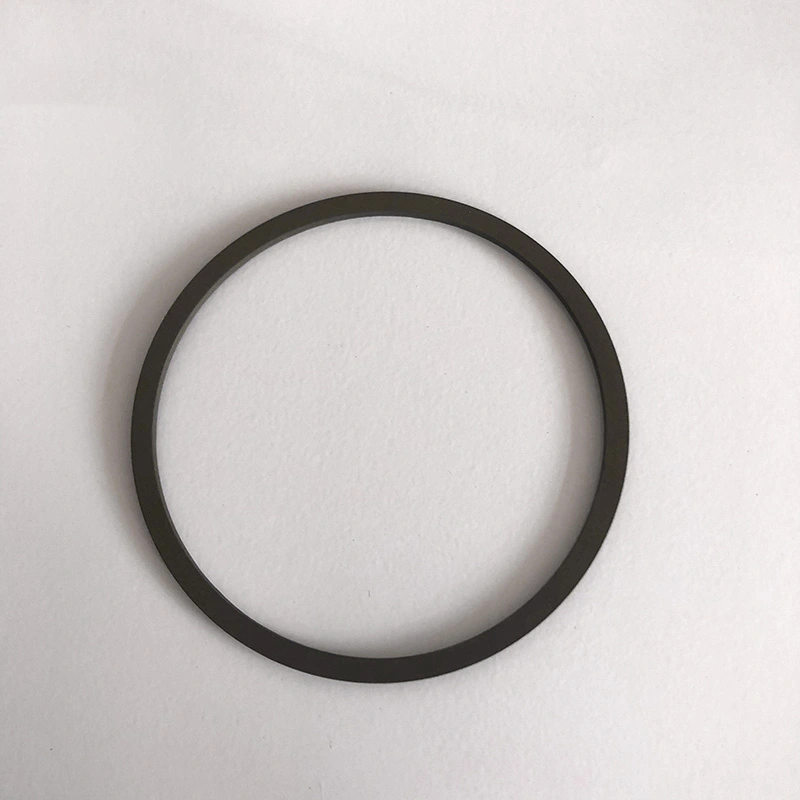

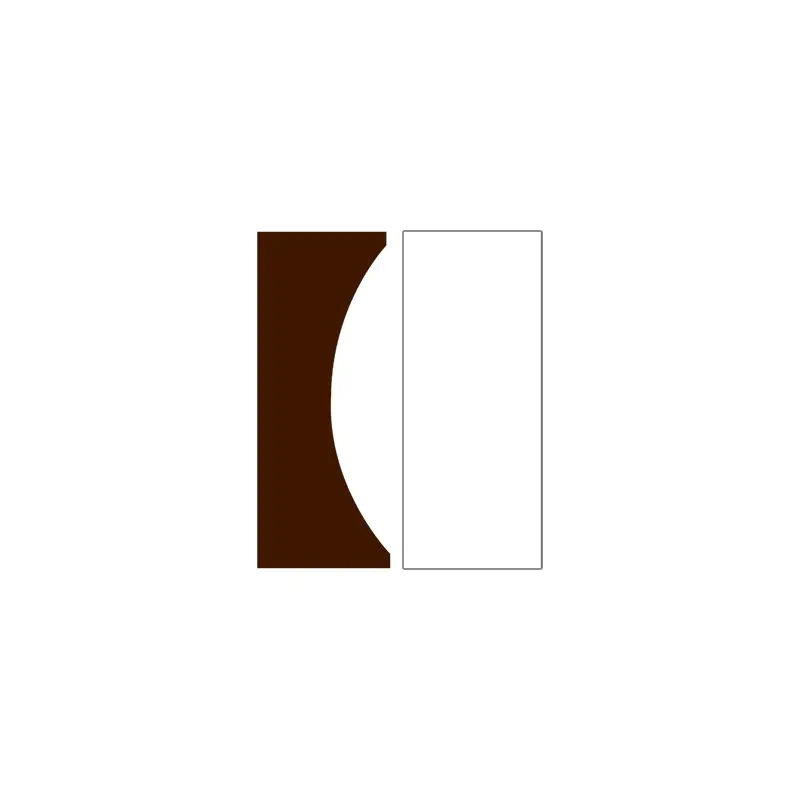

ซีลไฮดรอลิกพื้นฐาน

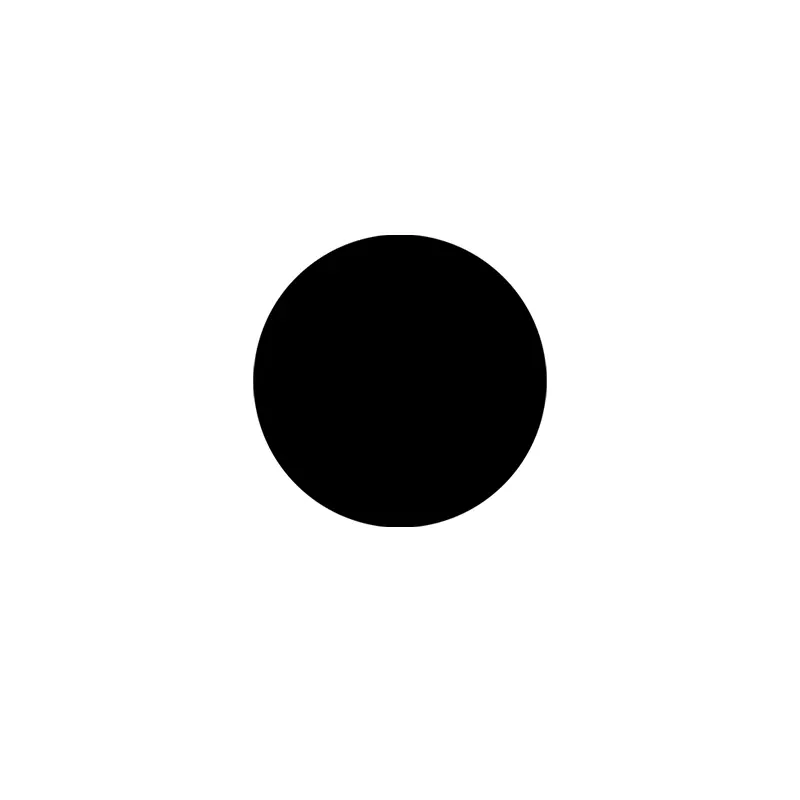

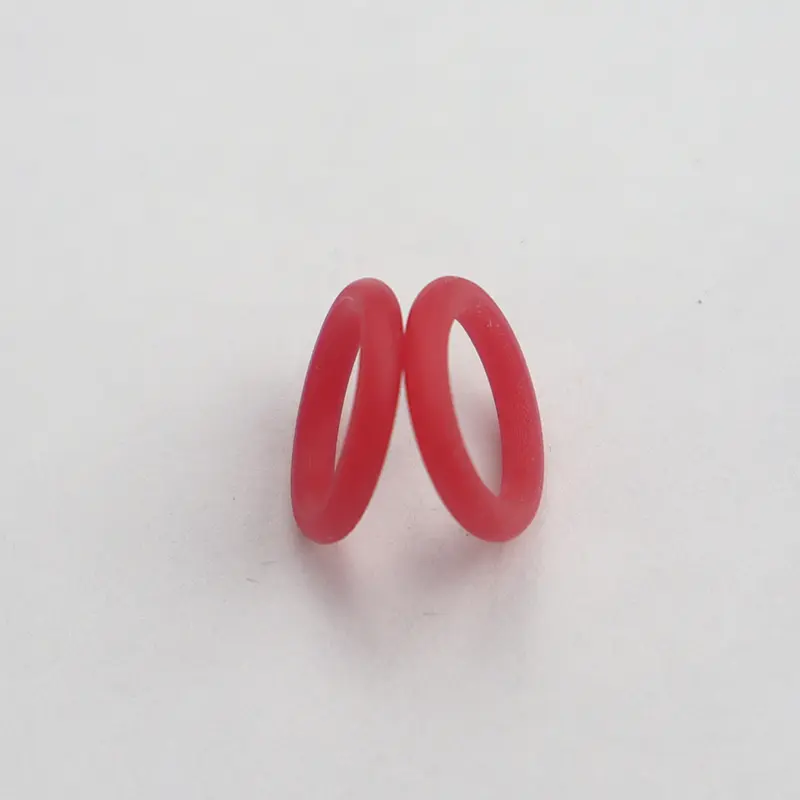

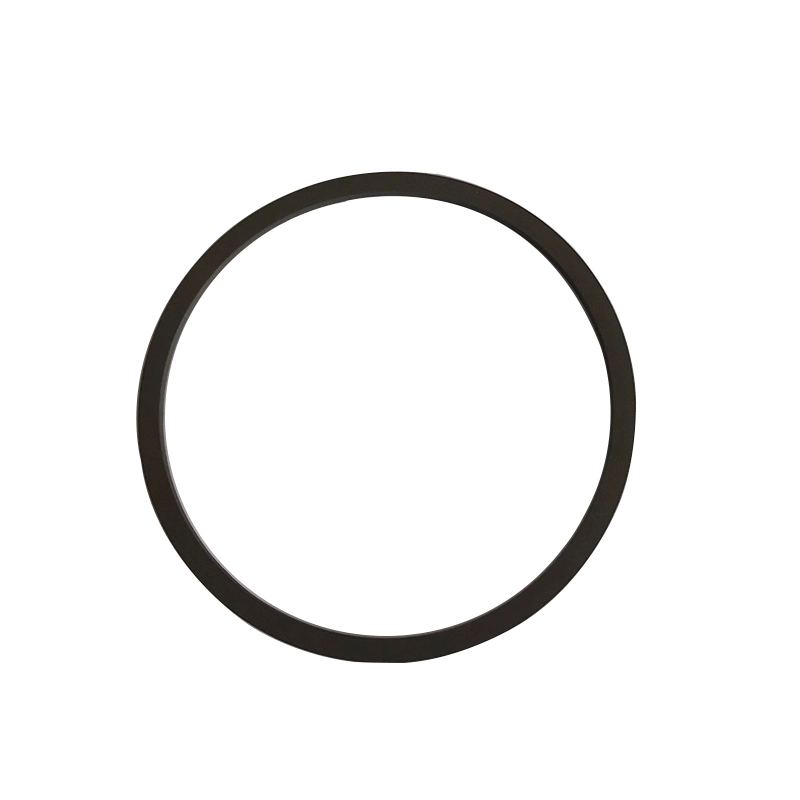

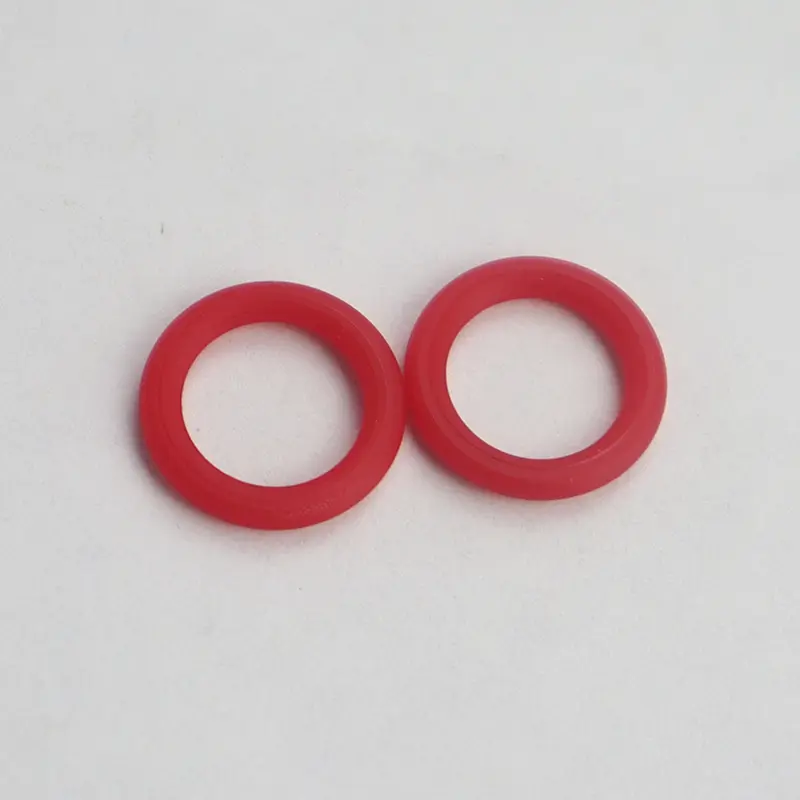

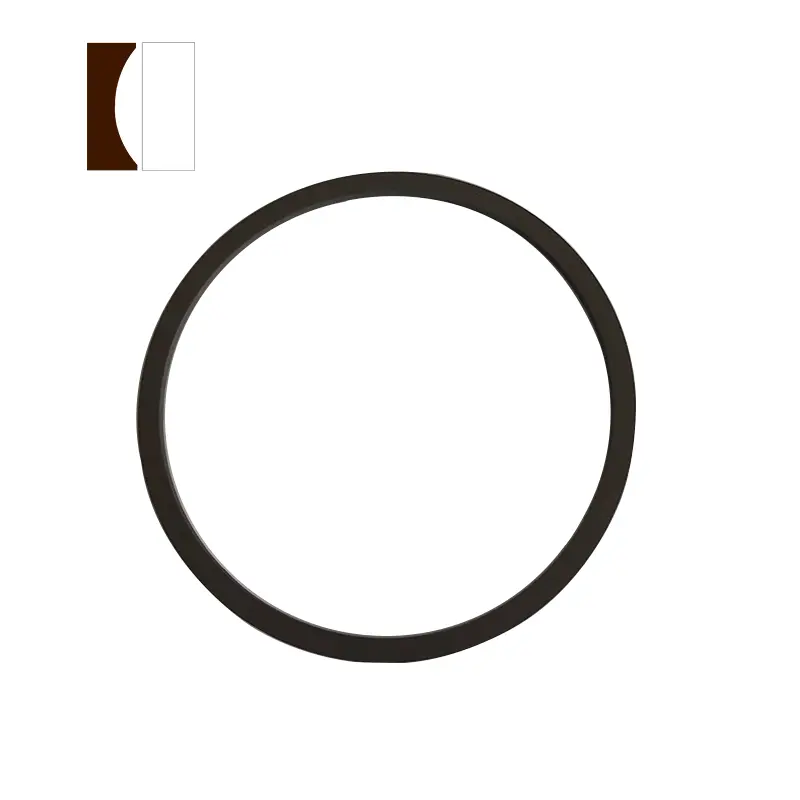

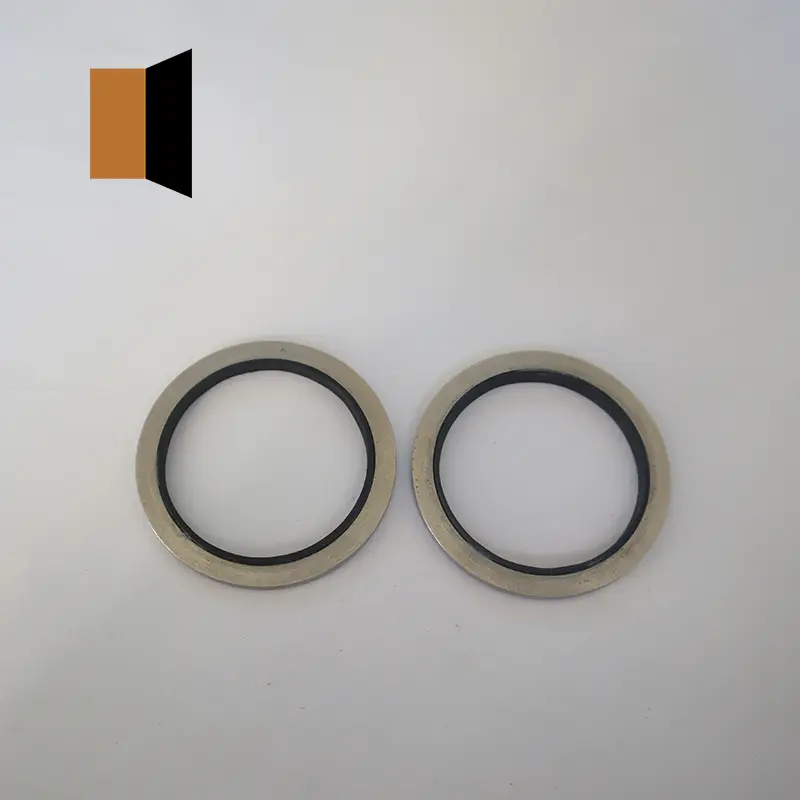

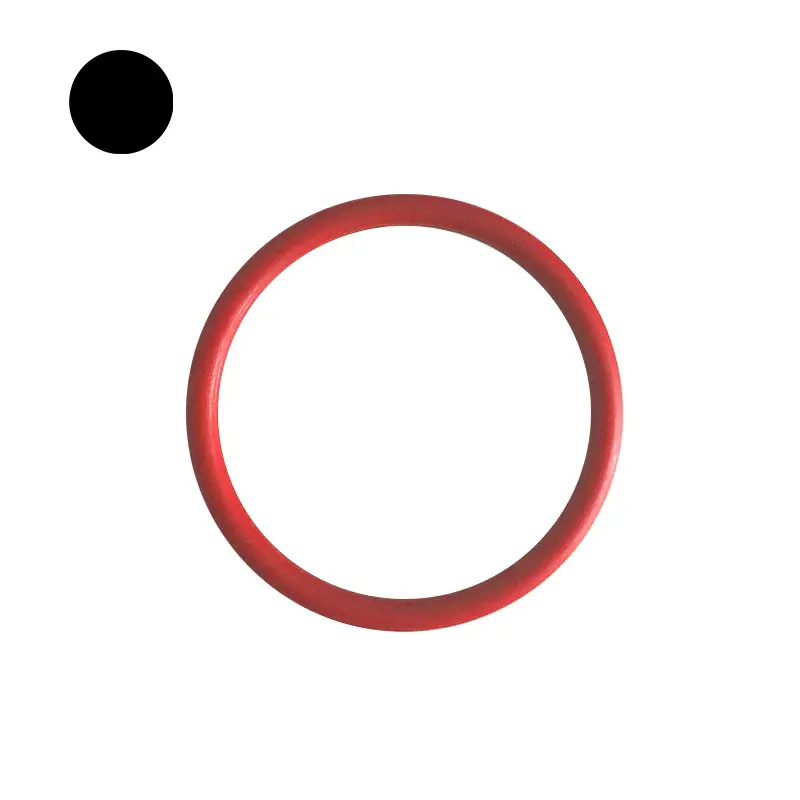

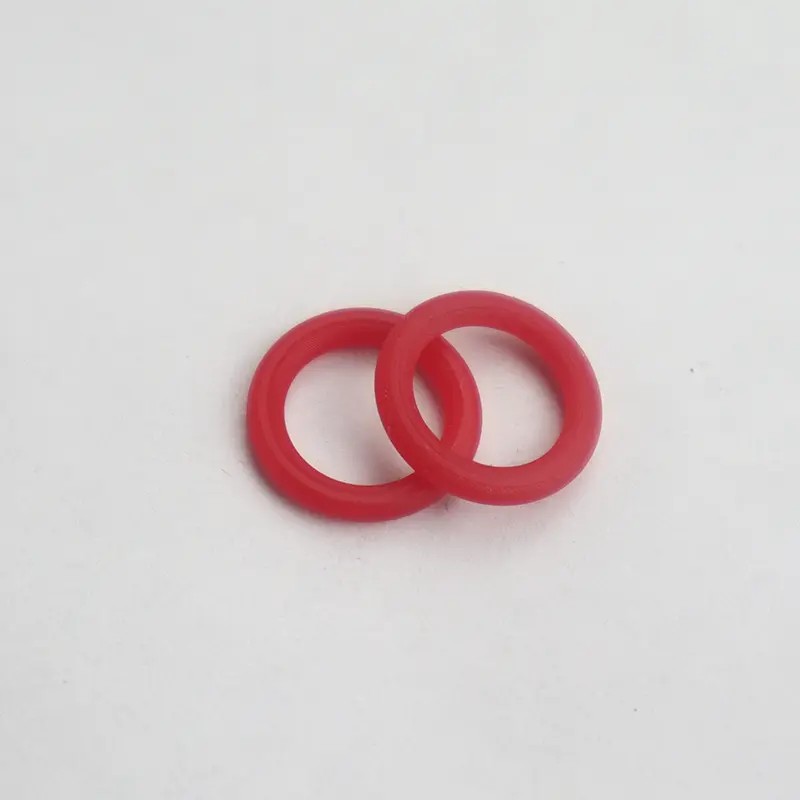

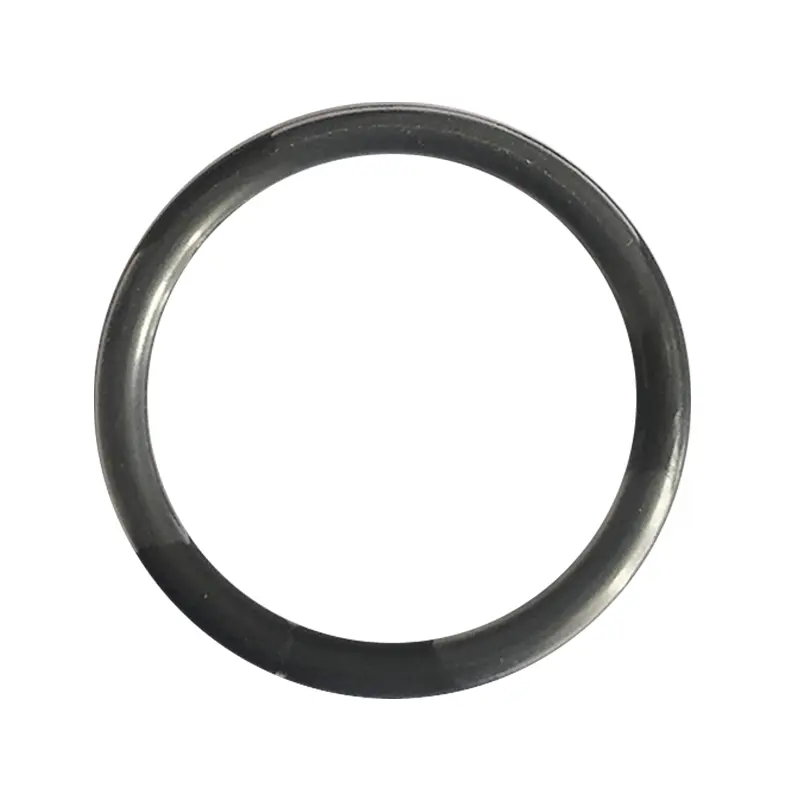

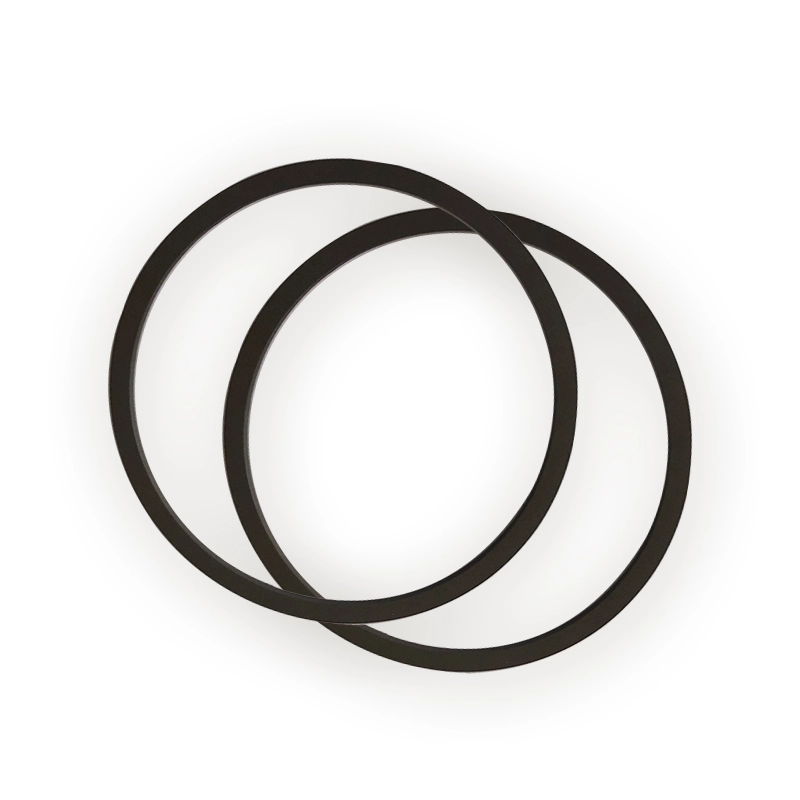

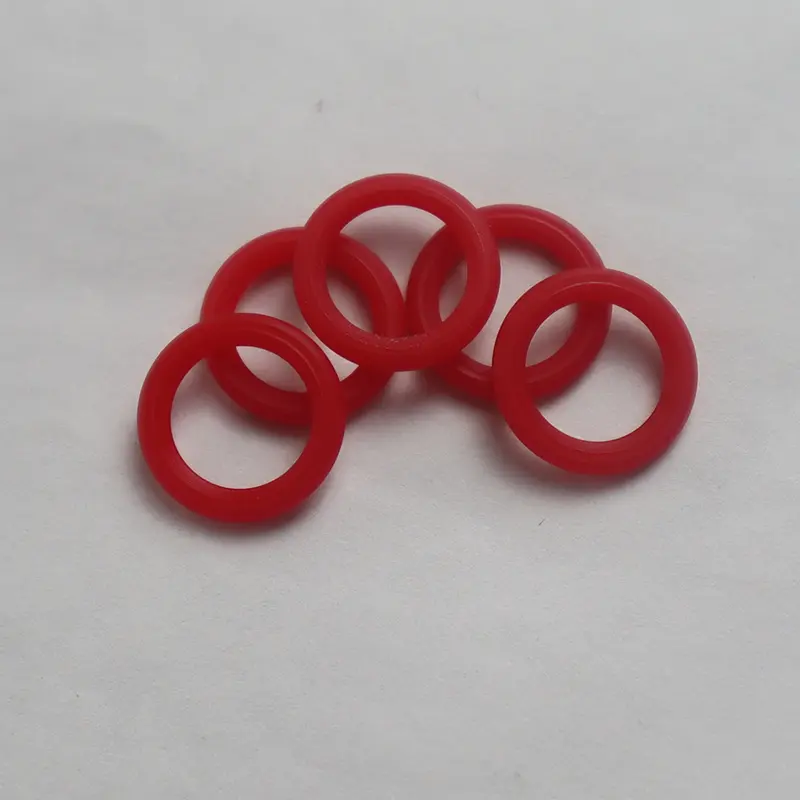

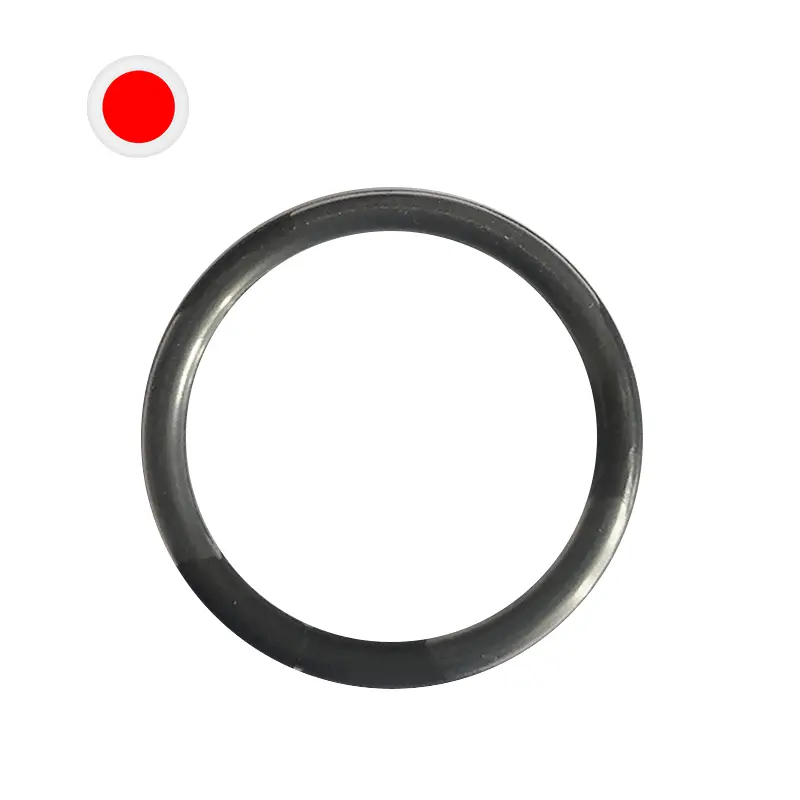

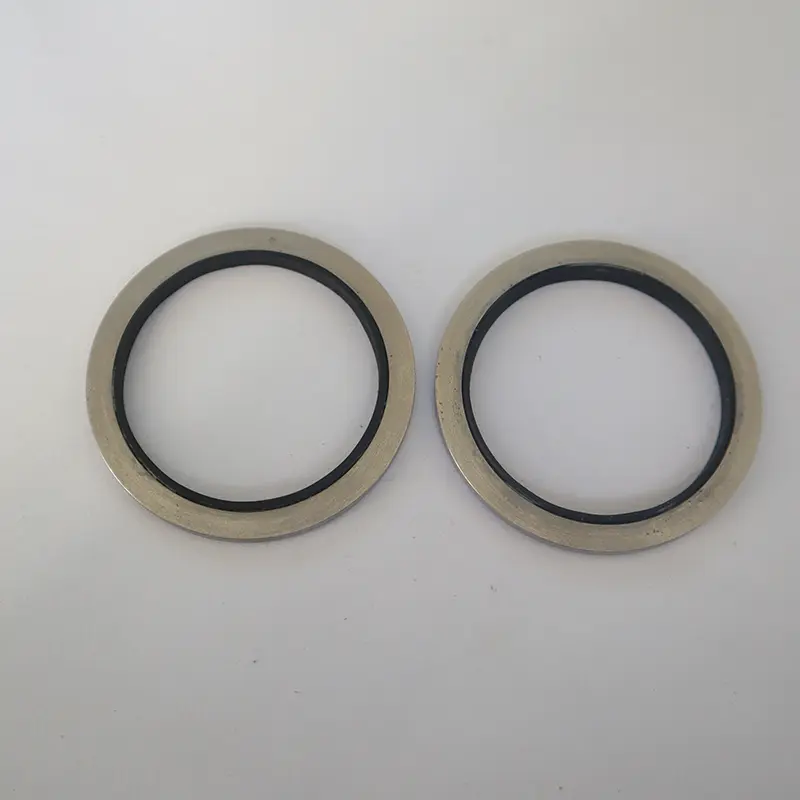

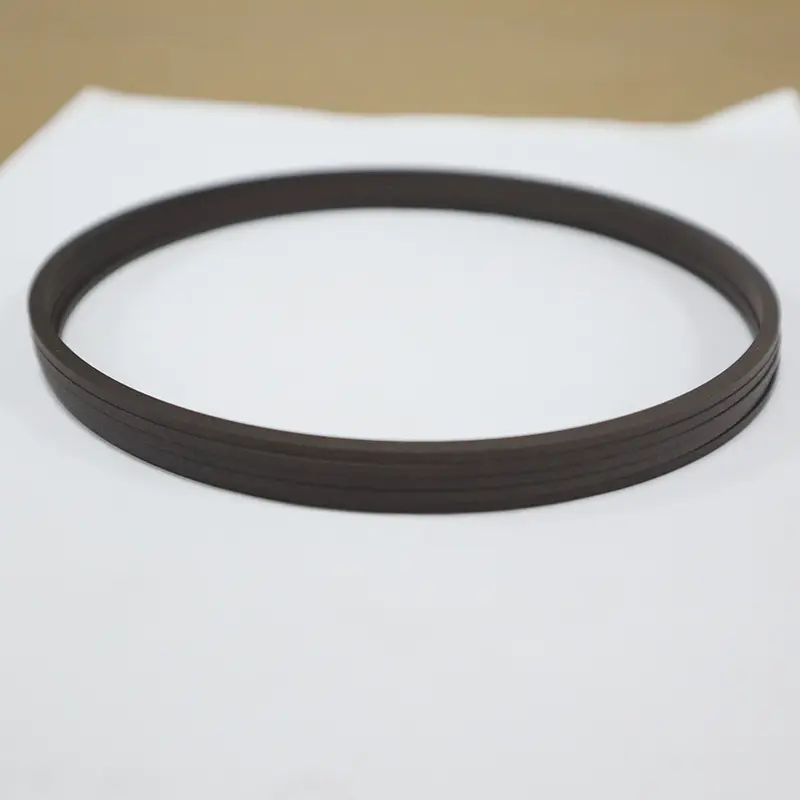

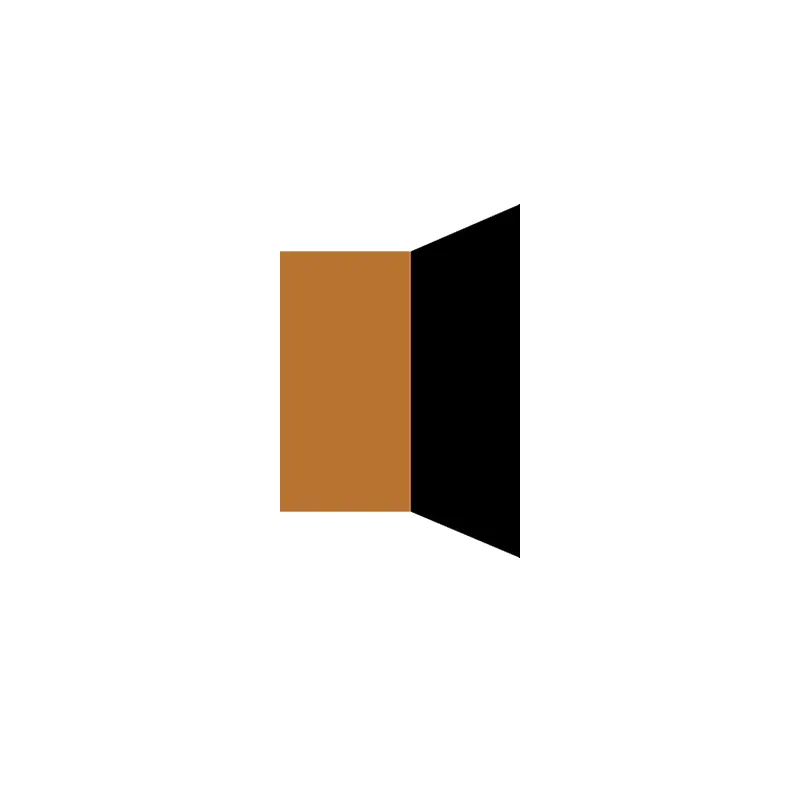

ซีลไฮดรอลิกพื้นฐานของ Ruichen Seals ส่วนใหญ่จะมีแมวน้ำหลายประเภทแต่ละรายการมีข้อได้เปรียบของตัวเอง โอริงถูกนำมาใช้กันอย่างแพร่หลายในโอกาสในการปิดผนึกแบบไดนามิกและแบบคงที่เนื่องจากต้นทุนการผลิตต่ำและการใช้งานที่สะดวก ประเทศส่วนใหญ่ได้กำหนดมาตรฐานผลิตภัณฑ์สำหรับโอริงซึ่งเป็นมาตรฐานอเมริกัน (AS568), มาตรฐานญี่ปุ่น (JISB2401) และมาตรฐานสากล (ISO 3601/1) เป็นเรื่องธรรมดามากขึ้น มาตรฐานแห่งชาติคือ GB3452.1 และ GB1235

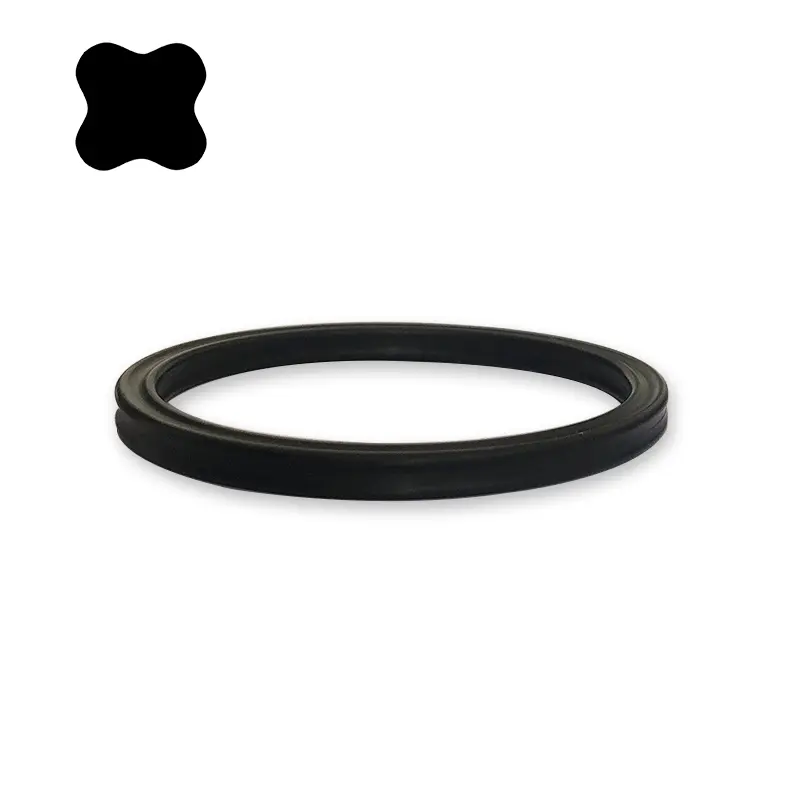

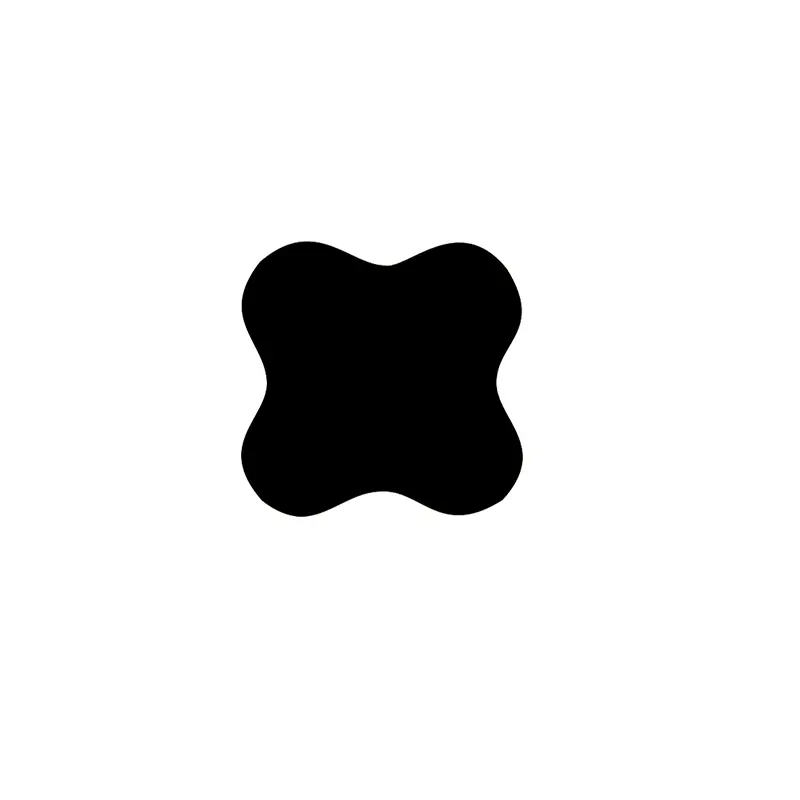

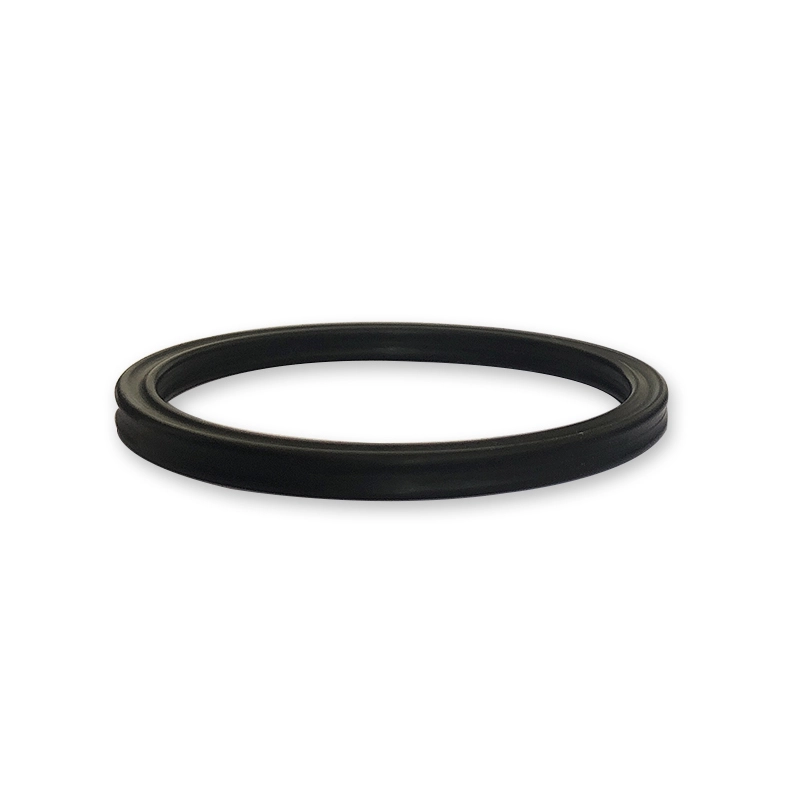

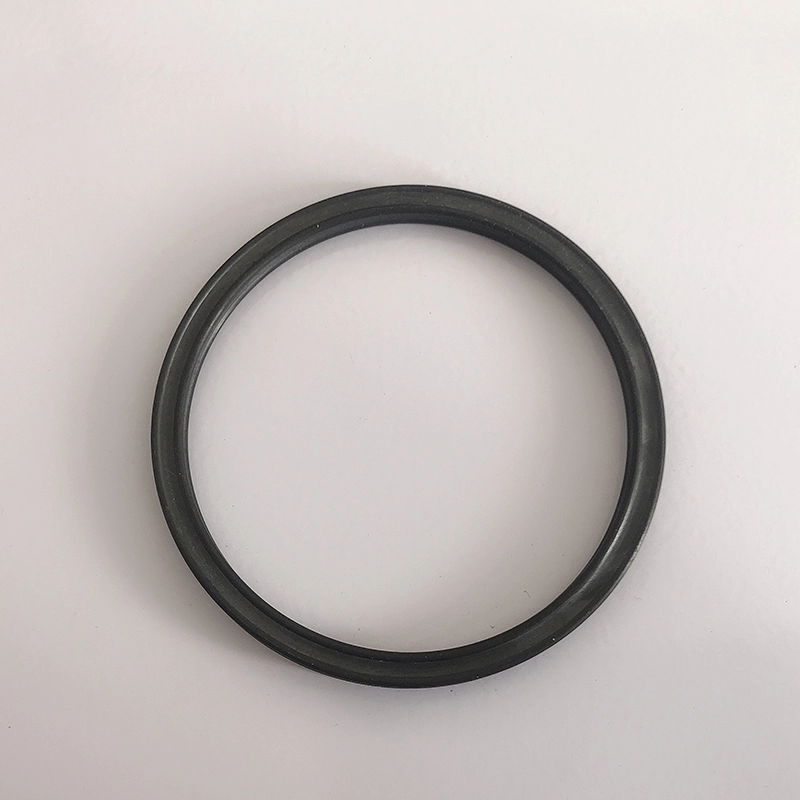

วงแหวนซีลรูปดาวเป็นซีลสี่ใบที่มีรูปร่างรูป x ดังนั้นจึงเรียกว่าวงแหวนรูป X เป็นการปรับปรุงและปรับปรุงตามโอริง มิติตัดขวางของมันเหมือนกับโอริงของสหรัฐอเมริกาเป็นมาตรฐาน 568A และโดยทั่วไปสามารถแทนที่การใช้โอริง

ข้อดีของวงแหวนดาว

เมื่อเปรียบเทียบกับโอริงวงแหวนดาวมีความต้านทานแรงเสียดทานน้อยลงและความต้านทานเริ่มต้นน้อยลงเพราะมันก่อให้เกิดโพรงหล่อลื่นระหว่างริมฝีปากปิดผนึก เนื่องจากขอบแฟลชตั้งอยู่ในส่วนเว้าของส่วนตัดขวางเอฟเฟกต์การปิดผนึกจึงดีกว่า ภาพตัดขวางที่ไม่เป็นวงกลมจะหลีกเลี่ยงปรากฏการณ์การกลิ้งได้อย่างมีประสิทธิภาพในระหว่างการเคลื่อนไหวแบบลูกสูบ

กลไกการทำงานของ Star Ring

วงแหวนดาวเป็นองค์ประกอบการปิดผนึกที่ออกฤทธิ์สองเท่าของตัวเอง กองกำลังรัศมีและแกนขึ้นอยู่กับความดันของระบบ เมื่อความดันเพิ่มขึ้นการบีบอัดการบีบอัดของวงแหวนดาวจะเพิ่มขึ้นและแรงปิดผนึกทั้งหมดจะเพิ่มขึ้นซึ่งจะกลายเป็นซีลที่เชื่อถือได้

วิธีเลือกวงแหวนซีลรูปดาว

หากเป็นที่รู้จักกันว่าเส้นผ่านศูนย์กลางของเพลาและรูให้เลือกวงแหวนซีลรูปดาวที่เหมาะสมตามเกณฑ์ต่อไปนี้:

1. การปิดผนึกแบบคงที่หรือการเคลื่อนที่เชิงเส้นแบบลูกสูบ: (1) การปิดผนึกหลุม: เส้นผ่านศูนย์กลางด้านในของวงแหวนรูปดาวควรเข้ากันได้กับร่องหรือน้อยกว่าประมาณ 2% ของเส้นผ่านศูนย์กลางด้านล่างร่อง เนื่องจากแรงบีบอัดก่อนการบีบอัดที่เกิดจากการบีบอัดล่วงหน้าสามารถป้องกันไม่ให้แหวนซีลรูปดาวจากการบิดและกลิ้งได้อย่างมีประสิทธิภาพ (2) การปิดผนึกเพลา: เส้นผ่านศูนย์กลางด้านในของวงแหวนรูปดาวควรเท่ากับหรือใหญ่กว่าเส้นผ่านศูนย์กลางภายนอกของเพลาประมาณ 0.2 ~ 0.3 มม. หรืออาจใหญ่กว่าเส้นผ่านศูนย์กลางภายนอกประมาณ 1% เป็นผลให้แหวนซีลจะติดตั้งได้ง่ายขึ้นและมีอายุการใช้งานที่ยาวนานขึ้น

2. การปิดผนึกแบบโรตารี่: เส้นผ่านศูนย์กลางด้านในของวงแหวนรูปดาวควรมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางของเพลาที่ซีล เนื่องจากวงแหวนซีลจะสร้างแรงเสียดทานและความร้อนเมื่อใช้ในการเคลื่อนที่แบบหมุนและยางจะหดตัวเมื่อความร้อน (Effect จูล) ดังนั้นเพื่อให้แน่ใจว่าวงแหวนซีลสามารถหล่อลื่นและทำงานได้อย่างน่าเชื่อถือวงแหวนรูปดาวที่มีเส้นผ่านศูนย์กลางด้านในขนาดใหญ่กว่าเส้นผ่านศูนย์กลางเพลาจะต้องเลือก โดยปกติแล้ววงแหวนซีลที่มีหน้าตัดเล็ก ๆ สามารถตอบสนองความต้องการของการปิดผนึกแบบคงที่ ในทางตรงกันข้ามควรเลือกวงแหวนซีลที่มีส่วนข้ามที่ใหญ่กว่าเพื่อให้ตรงกับซีลไดนามิก ในกรณีของความดันสูงหรือช่องว่างขนาดใหญ่วัสดุยางที่มีความแข็งสูงกว่าจะต้องเลือก วิธีที่ดีที่สุดคือการเพิ่มวงแหวนยึด PTFE เพื่อป้องกันความเสียหายจากการอัดรีดแรงดันสูง

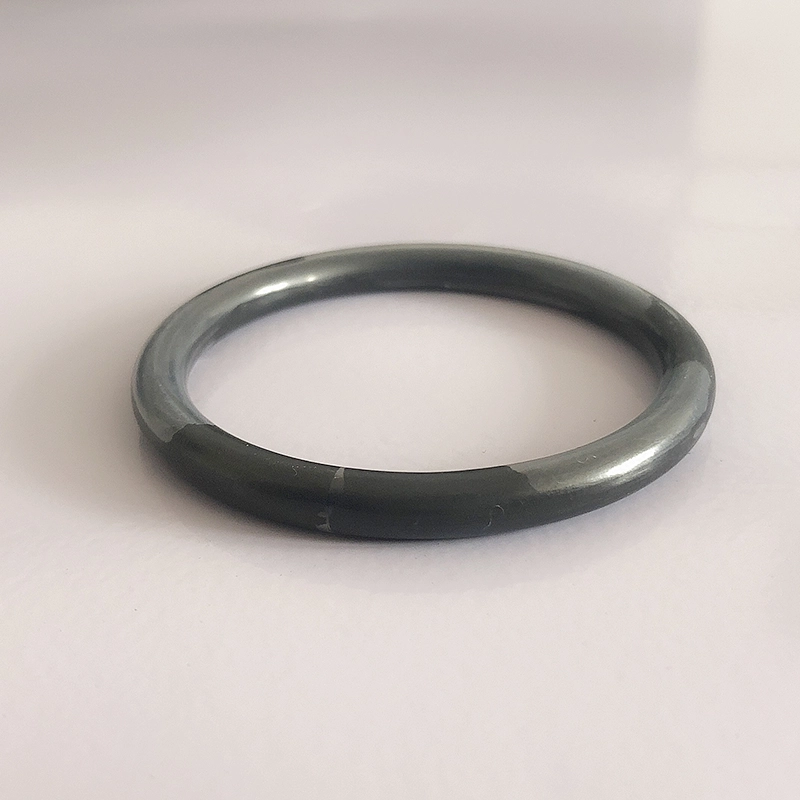

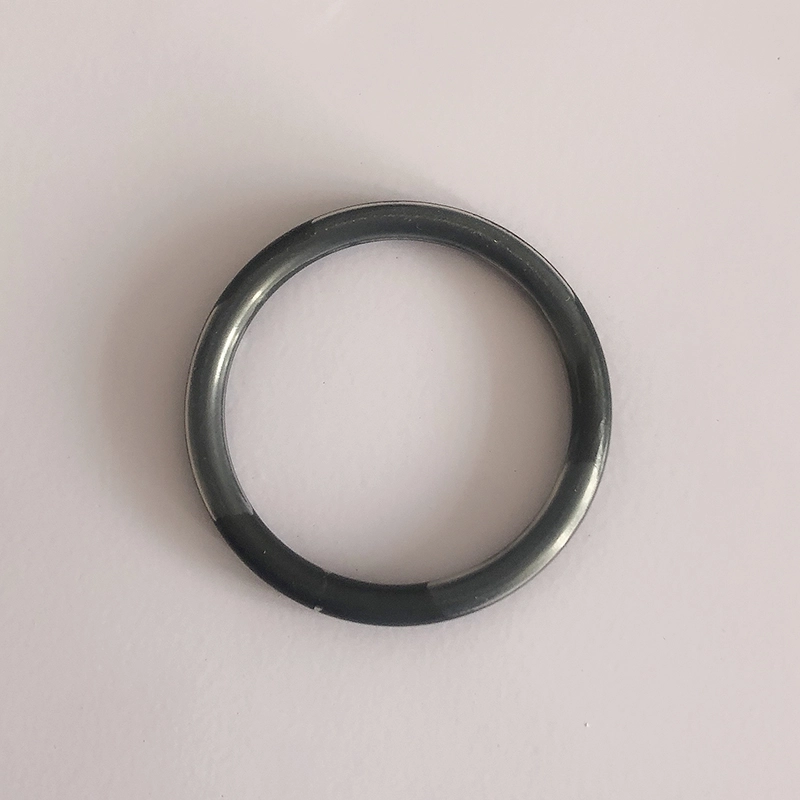

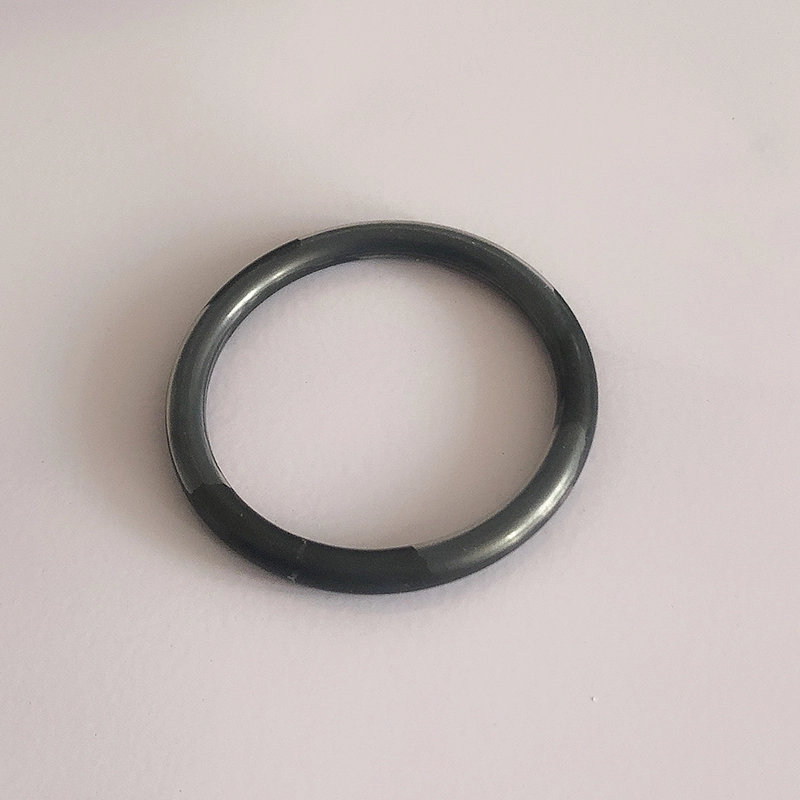

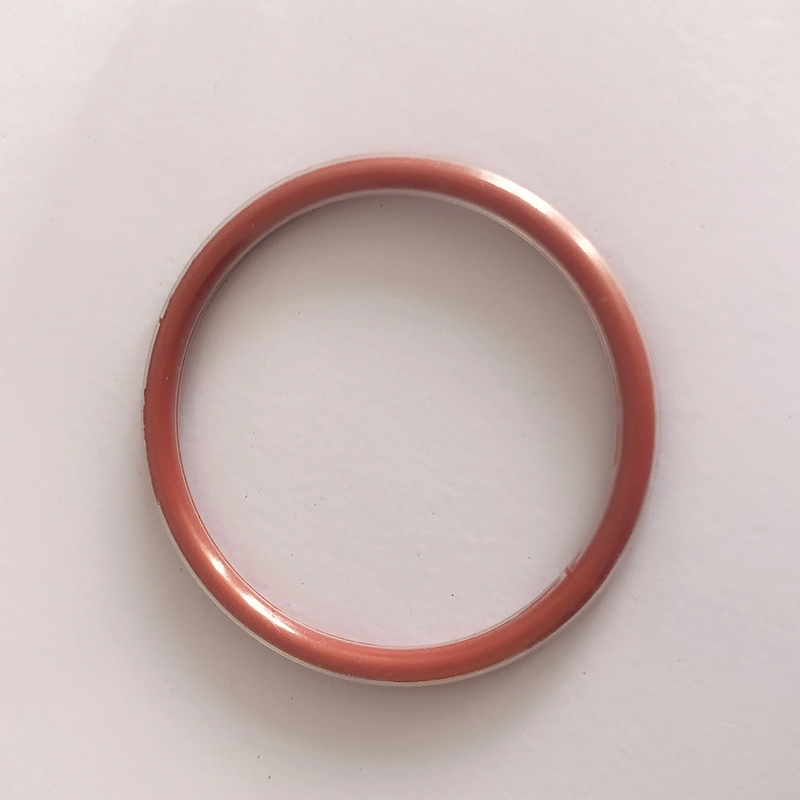

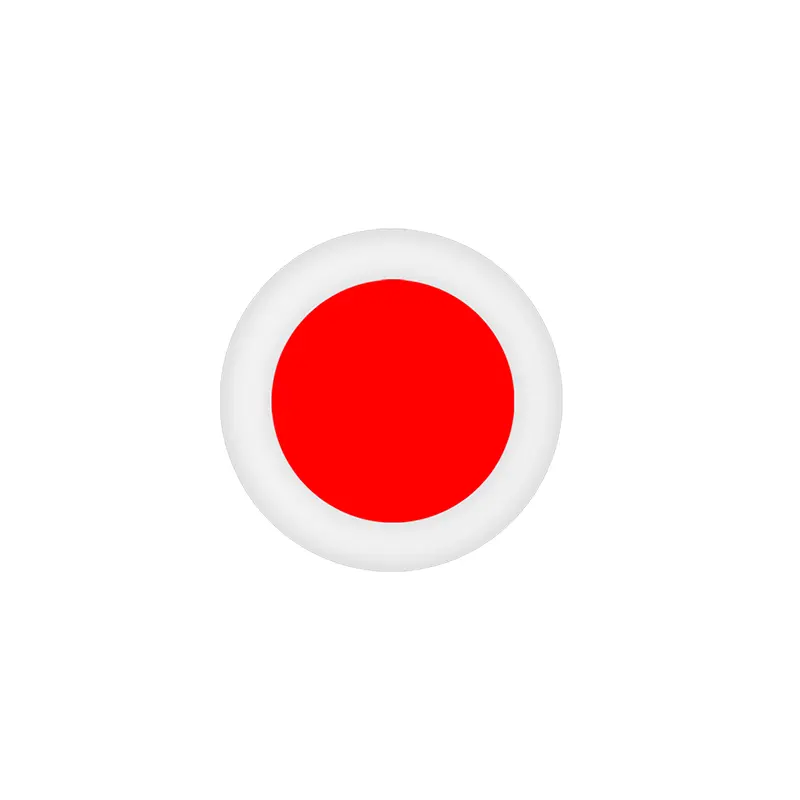

โอริงเคลือบผิวแบบอินทรีย์ผสมผสานความยืดหยุ่นและการปิดผนึกของยางกับความต้านทานทางเคมีของเทฟลอน มันประกอบด้วยแกนด้านในซิลิโคนหรือฟลูออโรเบเบอร์และการเคลือบด้านนอก Teflon FEP หรือ Teflon PFA ค่อนข้างบาง

วัสดุ: Teflon Fep และ Teflon PFA นั้นคล้ายคลึงกันเป็นหลัก แต่ Teflon PFA มีความต้านทานอุณหภูมิสูงกว่า Teflon FEP ช่วงอุณหภูมิที่ใช้งานได้เทฟลอนเฟปเชลล์: -60 ℃ ~ 205 ℃สามารถใช้ได้ที่ 260 ℃ในช่วงเวลาสั้น ๆ เชลล์ Teflon PFA: -60 ℃ ~ 260 ℃สามารถใช้ได้ที่ 300 ℃เป็นเวลาสั้น ๆ :

1. ความต้านทานทางเคมีที่โดดเด่นเหมาะสำหรับสื่อเคมีเกือบทั้งหมด

2. ช่วงอุณหภูมิกว้าง

3. ความต้านทานการบีบอัดที่ดี

4. การต่อต้านแรงบันดาลใจ

5. ต่อต้านการบ่มดี

6. ความต้านทานแรงดันสูง

7. ความทนทานในการปิดผนึกที่ยอดเยี่ยมและอายุการใช้งานที่ยาวนาน

แอปพลิเคชัน: ปั๊มและวาล์ว, ภาชนะปฏิกิริยา, แมวน้ำเชิงกล, ตัวกรอง, เรือความดัน, เครื่องแลกเปลี่ยนความร้อน, หม้อไอน้ำ, หน้าแปลนท่อ, เครื่องอัดก๊าซ, ฯลฯ

อุตสาหกรรมแอปพลิเคชัน: อุตสาหกรรมเคมี, การผลิตเครื่องบิน, อุตสาหกรรมยา, น้ำมันและการขนส่งทางเคมีและการกลั่น, อุตสาหกรรมภาพยนตร์, วิศวกรรมเครื่องทำความเย็น, อุตสาหกรรมแปรรูปอาหาร, อุตสาหกรรมการผลิตกระดาษ, การผลิตสีย้อม, การพ่นสี ฯลฯ

คำแนะนำการติดตั้งสำหรับวงแหวนปิดผนึก

1. ชิ้นส่วนที่มีการติดตั้งหรือผ่านวงแหวนปิดผนึกหรือผ่านจะต้องราบรื่นปราศจากเสี้ยนร่องและมุมที่คมชัด ความขรุขระของรูภายในควรถึง1.6μและความขรุขระของเพลาควรถึง 0.8um

2. ใช้น้ำมันแสงหรือไขมันที่สะอาดเพื่อหล่อลื่นพื้นผิวของวงแหวนปิดผนึกและชิ้นส่วนที่เกี่ยวข้องเมื่อสัมผัส

3. หากเป็นการยากที่จะติดตั้งวงแหวนปิดผนึกบนเพลาให้ดื่มในน้ำร้อนสักครู่เพื่อขยาย โอริงที่นุ่มนวลและขยายตัวนี้ติดตั้งได้ง่ายขึ้น ติดตั้งโอริงเมื่อมันร้อนและขนาดของมันจะกลับมาเป็นขนาดดั้งเดิมหลังจากเย็นลง

4. อย่าโค้งงอโอริงอย่างรุนแรงไม่เช่นนั้นจะทำให้เกิดริ้วรอยในเทฟลอนและส่งผลกระทบต่อการใช้งาน

การบีบอัดที่แนะนำของโอริงเคลือบจะมีดังนี้:

สถานะการปิดผนึกแบบคงที่: 15%-20%

สถานะการปิดผนึกแบบไดนามิก: 10%-12%

สถานะลม: 7%-8%

การบีบอัดที่เกิดขึ้นจริงควรคำนึงถึงสภาพการทำงานโดยเฉพาะอย่างยิ่งแรงกดดันในการทำงานและปัจจัยอื่น ๆ

คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:

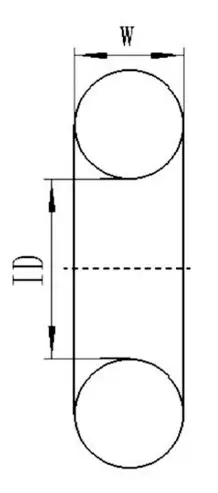

มาตรฐาน	เส้นผ่านศูนย์กลางตัดขวางโอริง w
มาตรฐานอเมริกันเป็น 568 BS มาตรฐานอังกฤษ 1516	1.78	2.62	3.52	5.33	6.99	-
มาตรฐานญี่ปุ่น IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
มาตรฐานสากล ISO 3601/1 DIN มาตรฐานเยอรมัน 3771/1 CB มาตรฐานจีน 3452.1	1.8	2.65	3.55	5.30	7.00	-
ขนาดตัวชี้วัดที่ต้องการ	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
มาตรฐานอเมริกันเป็น 568 (900 ซีรี่ส์)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

วัสดุแหวนดาว:

วัสดุโดยทั่วไปคือ Shaw A70 Nitrile ยาง NBR

โอริงเคลือบ:

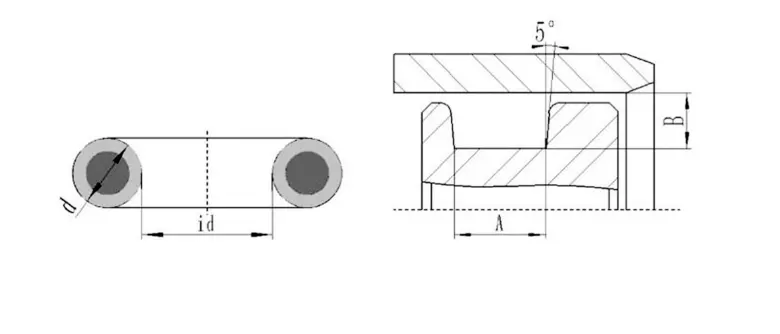

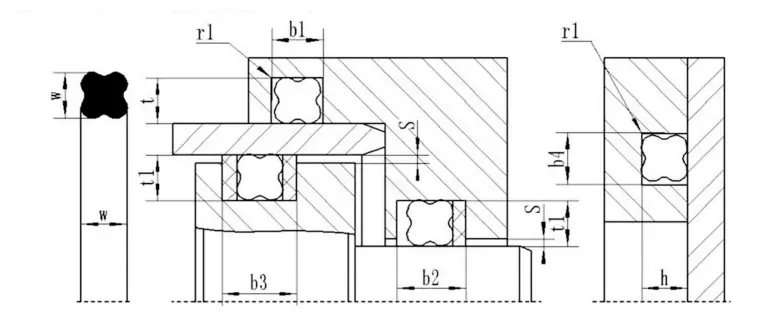

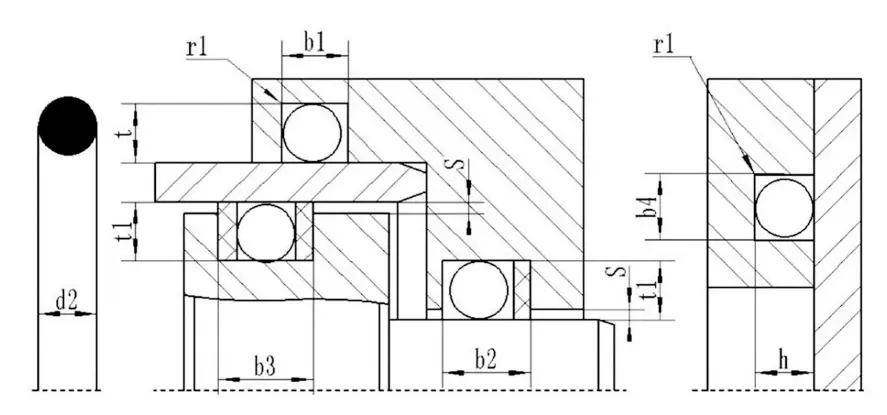

แผนผังไดอะแกรมของร่องของโอริงที่ห่อหุ้ม

ตารางมิติของร่องของโอริงห่อหุ้ม (แนะนำ)

คู่มือการติดตั้งซีล Ruichen Seal PTFE

ⅰ. คู่มือการติดตั้ง

1. ซีลจะต้องติดตั้งที่ด้านที่โหลดไว้ล่วงหน้าหันหน้าไปทางทิศทางความดัน

2. ตัวถังทรงกระบอกและก้านลูกสูบจะต้องทำด้วยแชมเฟอร์แบบพุชอินที่ตรงตามข้อกำหนดของตัวอย่างของ บริษัท ของเรา

3. ขอบคมต้องปราศจากเสี้ยนและโค้งมนหรือตัดมุม

4. เธรดร่องแหวนนำทาง ฯลฯ ควรได้รับการคุ้มครองเนื่องจากซีลไม่สามารถผลักผ่านร่องรูเจาะหรือพื้นผิวที่ขรุขระ

5. ฝุ่นละอองเศษซากหรืออนุภาคต่าง ๆ จะต้องถูกลบออกอย่างระมัดระวัง

6. ไม่ควรใช้เครื่องมือที่มีขอบคม

7. แหวนปิดผนึก PTFE นั้นง่ายต่อการขยายตัวในน้ำมันหรือน้ำอุ่น (ประมาณ 80 ~ 120 องศา) และง่ายต่อการฟื้นฟูรูปร่างดั้งเดิม

8. หากริมฝีปากของซีลจำเป็นต้องผ่านรูแรงดันน้ำมันควรใช้แท่งพลาสติกเพื่อดันลิปเบา ๆ เพื่อป้องกันการตัดช่องโหว่จากการทำลายริมฝีปากปิดผนึก หลุมของกระบอกสูบควรจะถูกลบล้าง (รูปที่ 3)

ⅱ. วิธีการติดตั้ง

สามารถติดตั้งร่อง (แยก) ได้โดยไม่ต้องใช้เครื่องมือ

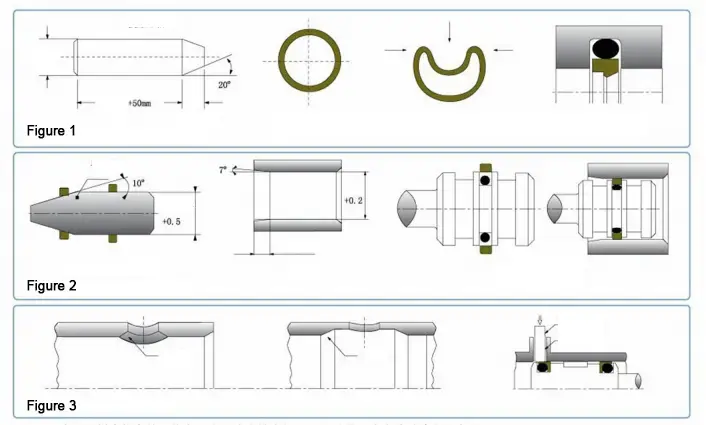

การติดตั้งซีลลูกสูบลูกสูบแบบปิด (รูปที่ 1)

1. ทำความสะอาดและน้ำมันซีลพื้นผิวซีลและเครื่องมือติดตั้งทั้งหมด

2. วางแหวนยางลงในร่อง (ระวังอย่าบิด)

3. บีบอัดวงแหวนซีล PTFE เป็นรูปไตโดยไม่ก่อให้เกิดโค้งงอแหลมวางแหวนซีล PTFE บีบอัดลงในร่องและค่อยๆแบนด้วยมือ

4. ดันการกู้คืนแมนเดรลไปยังซีลและค่อยๆหมุนแมนเดรล ทิ้งไว้เป็นเวลา 1 นาทีและถอดแมนเดลออก การติดตั้งเสร็จสมบูรณ์

การติดตั้งซีลลูกสูบในร่องปิด (รูปที่ 2)

1. ทำความสะอาดและน้ำมันซีลพื้นผิวซีลและเครื่องมือติดตั้งทั้งหมด

2. วางแหวนยางลงในร่อง (ระวังอย่าบิด)

3. ดันแหวนปิดผนึก PTFE ไปยังแขนไกด์และยืดวงแหวนปิดผนึก

4. ดันแหวนปิดผนึกที่ยืดออกไปในร่องลูกสูบ

5. ดันแขนเสื้อแก้ไขไปยังวงแหวนปิดผนึกและหมุนแขนเสื้อในเวลาเดียวกัน ถอดปลอกตัดการแก้ไขหลังจากทิ้งไว้เป็นเวลา 1 นาทีและการติดตั้งเสร็จสมบูรณ์

หมายเหตุ: 1. โปรดปรึกษา บริษัท ของเราหากผลิตภัณฑ์ที่ระบุไว้ในตัวอย่างของ บริษัท ของเราไม่สามารถติดตั้งในร่องปิด แต่ไม่เหมาะสำหรับร่องเปิด

2. การติดตั้งซีล PTFE ข้างต้นไม่สามารถใช้ได้กับซีล PTFE ทั้งหมด โปรดปรึกษา บริษัท ของเราหากจำเป็น
