องค์ประกอบคู่มือซีลไฮดรอลิก

องค์ประกอบคู่มือซีลไฮดรอลิกเช่นเดียวกับผลิตภัณฑ์ซีลไฮดรอลิกอื่น ๆ ของเรามีแบบจำลองการแบ่งย่อยเฉพาะ Ruichen Seals รักษาการพัฒนาผลิตภัณฑ์และการควบคุมคุณภาพอยู่เสมอ แต่ละรุ่นมีลักษณะการออกแบบและการผลิตที่แตกต่างกันและมีสภาพการทำงานและแอพพลิเคชั่นที่ตรงเป้าหมายมากขึ้น

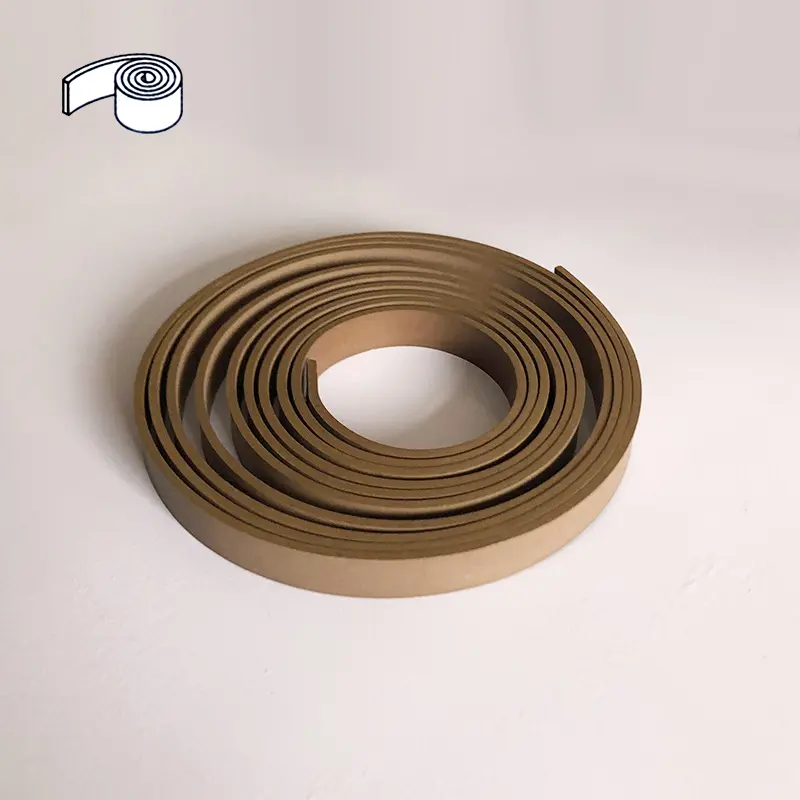

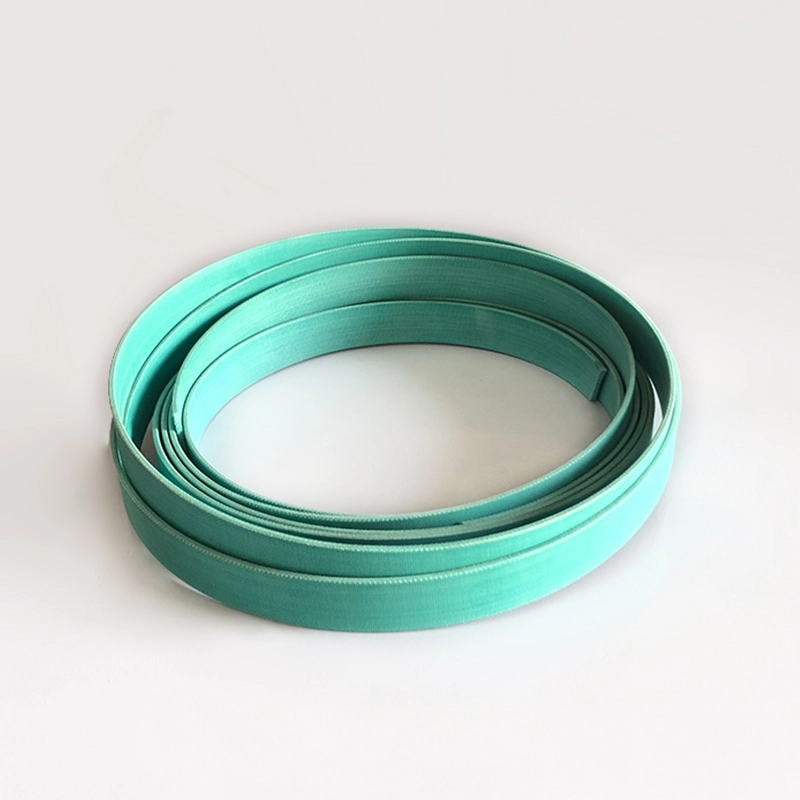

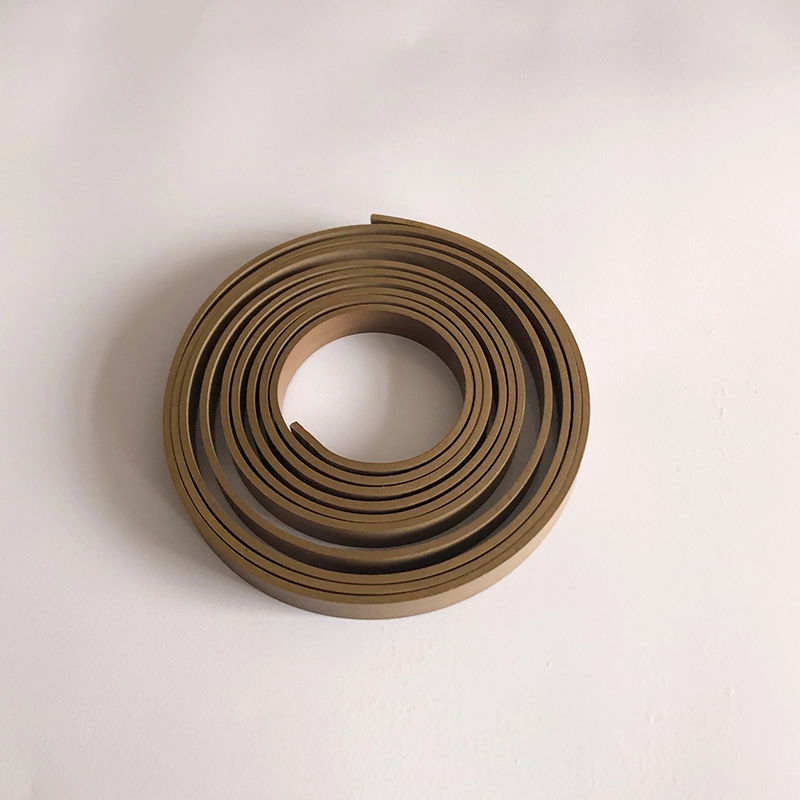

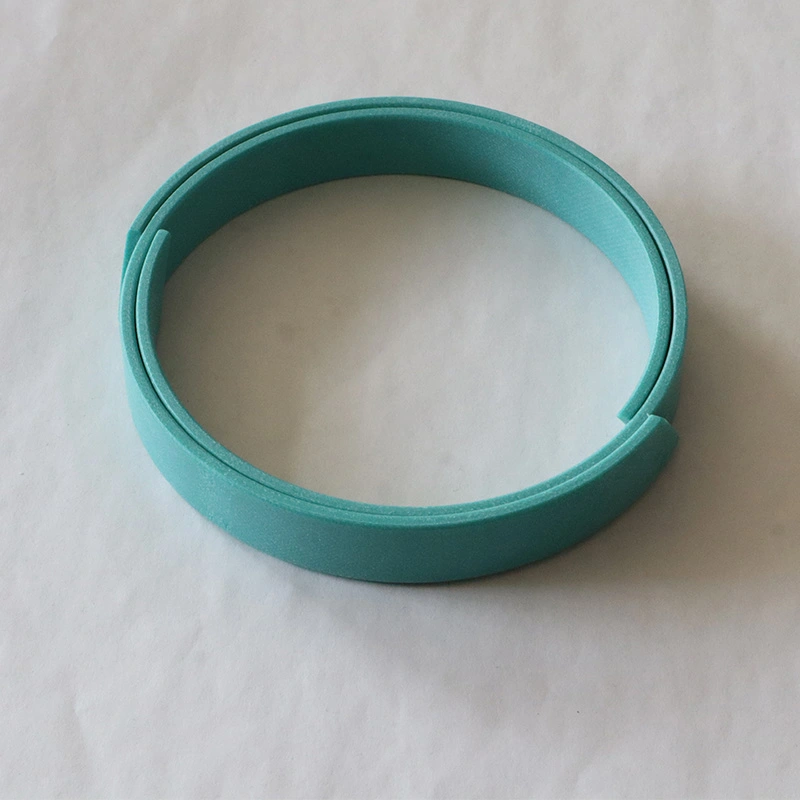

เข็มขัดคู่มือ Polytetraethylene เสริม RC1081 มีลักษณะของโหลดสูงการสึกหรอต่ำแรงเสียดทานต่ำและไม่มีการคืบคลานเนื่องจากการเติมผงบรอนซ์และวัสดุอื่น ๆ ไปยังวัสดุ PTFE เข็มขัดคู่มือฟีนอลิกที่เสริมด้วยผ้า RC1082 มีความสามารถในการโหลดรัศมีสูงกว่าเข็มขัดคู่มือ PTFE เนื่องจากการใช้วัสดุที่เสริมด้วยผ้าฟีนอลิก เข็มขัดคู่มือทั้งสองมีให้ในม้วนซึ่งสามารถตัดได้โดยผู้ใช้เพื่อให้ง่ายต่อการติดตั้งและหลีกเลี่ยงการสัมผัสโลหะบนพื้นผิวเลื่อน

แหวนสนับสนุนเป็นองค์ประกอบพื้นฐานที่สำคัญของกระบอกไฮดรอลิก เพื่อที่จะปรับให้เข้ากับการพัฒนาแมวน้ำรวมวงแหวนแบบเลื่อนและโครงสร้างแบริ่งที่อ่อนนุ่มในโลก บริษัท ของเราได้พัฒนาแหวนสนับสนุนฟีนอลิกที่เสริมด้วยผ้า (เข็มขัด) การใช้งานจริงหลายปีแสดงให้เห็นว่าผลิตภัณฑ์นี้มาถึงหรือเกินระดับคุณภาพของผลิตภัณฑ์ต่างประเทศที่คล้ายกันและได้รับการยกย่องอย่างกว้างขวางจากผู้ใช้ ตารางประสิทธิภาพของแหวนสนับสนุน (สายพาน) ที่ผลิตโดย บริษัท ของเราสามารถใช้เป็นข้อมูลอ้างอิงได้ ก้านลูกสูบและลูกสูบของกระบอกไฮดรอลิกแบบลูกสูบมีบทบาทสนับสนุนและชี้นำ

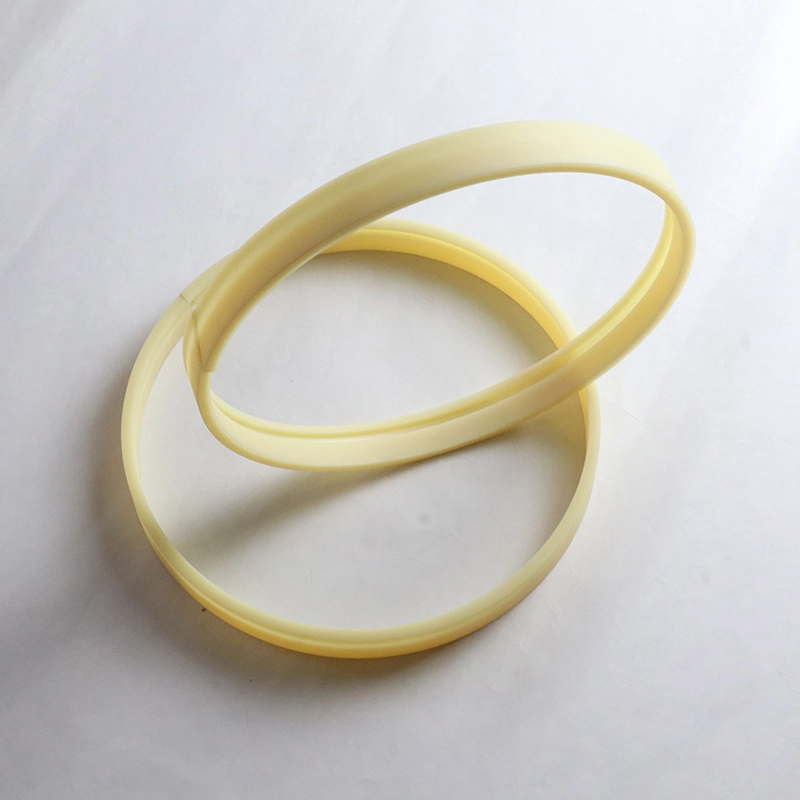

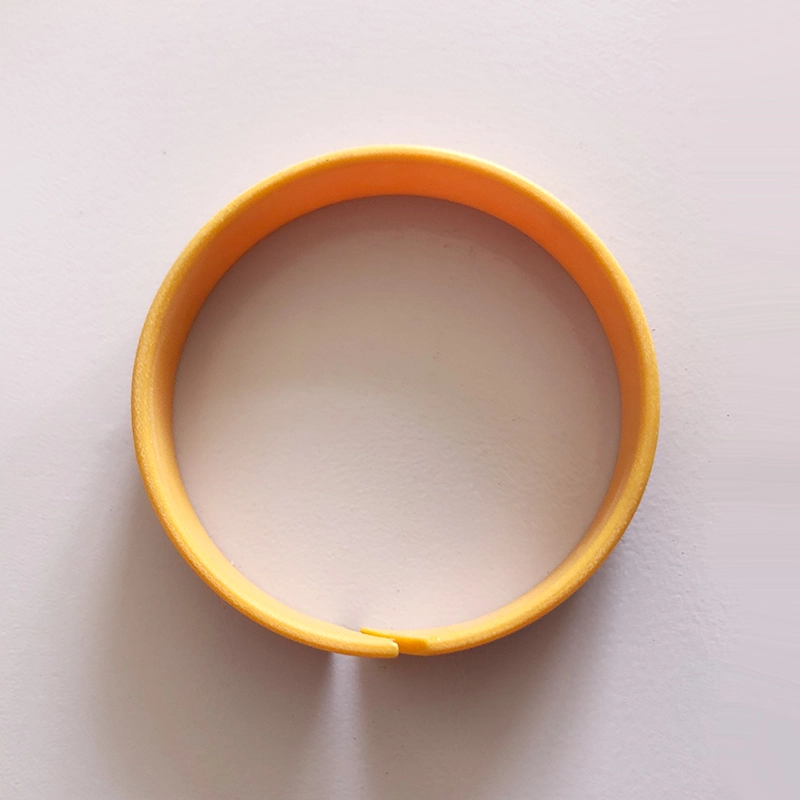

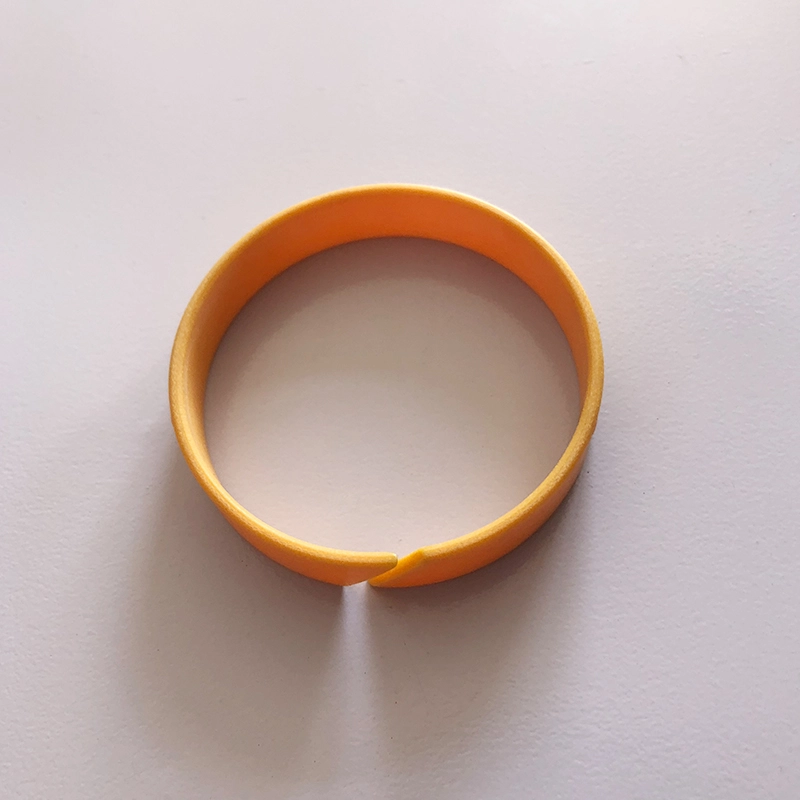

RCS วงแหวนคู่มือ Non-Metallic สำหรับลูกสูบ RCT RCT วงแหวนคู่มือไม่ใช่โลหะสำหรับลูกสูบ

สำหรับก้านลูกสูบหรือลูกสูบที่ทำงานในกระบอกไฮดรอลิกแหวนสึกหรอมีผลชี้นำที่แม่นยำและสามารถดูดซับแรงรัศมี ในเวลาเดียวกันแหวนสึกหรอสามารถป้องกันการสัมผัสโลหะของชิ้นส่วนเลื่อนในกระบอกไฮดรอลิก เมื่อเปรียบเทียบกับวงแหวนการสึกหรอของโลหะวงแหวนที่ไม่ได้เป็นโลหะมีข้อได้เปรียบมากมาย ในหมู่พวกเขาแหวนคู่มือฟีนอลิกและ PTFE ที่เสริมด้วยผ้ามีอยู่ในการตัดในสถานที่และประเภทพร้อมใช้งาน

1. ความต้านทานการสึกหรอที่ดี

2. หลีกเลี่ยงการสัมผัสโลหะ

3. สามารถระงับการสั่นสะเทือนเชิงกล

4. เนื่องจากเอฟเฟกต์ศูนย์กลางของวงแหวนการสึกหรอจึงอนุญาตให้มีการกวาดล้างรัศมีขนาดใหญ่ขึ้น

5. ร่องง่ายและติดตั้งง่าย

ต้นทุนการบำรุงรักษาต่ำตามข้อดีข้างต้นมีการใช้กันอย่างแพร่หลาย

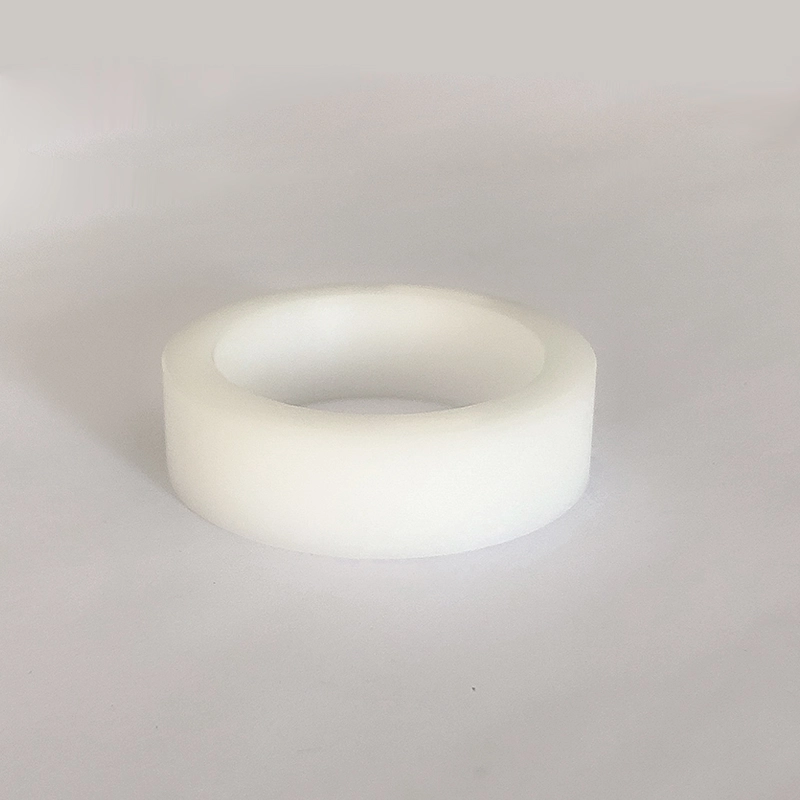

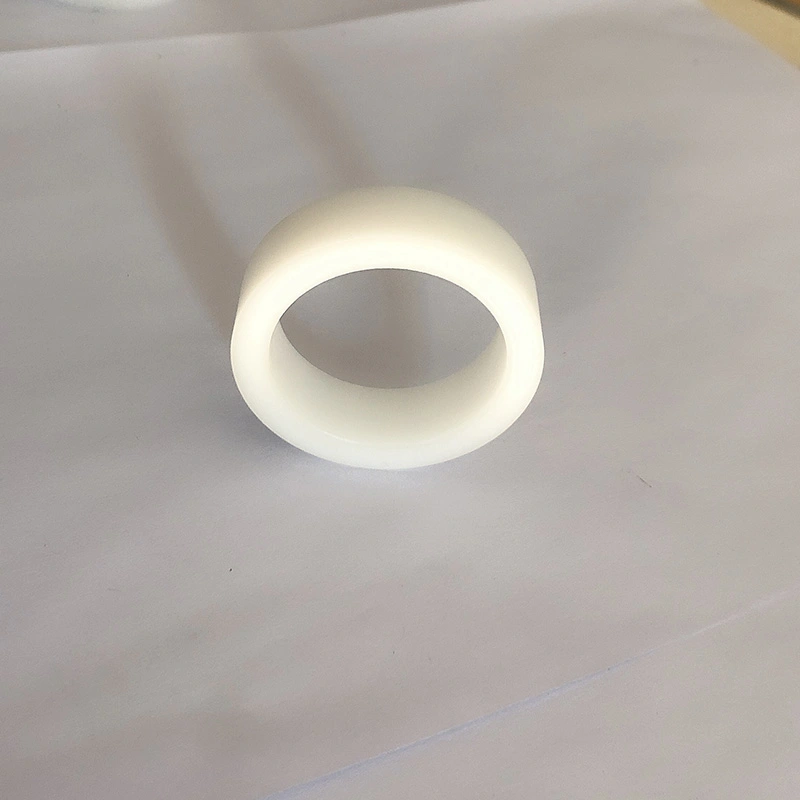

แขนไกด์

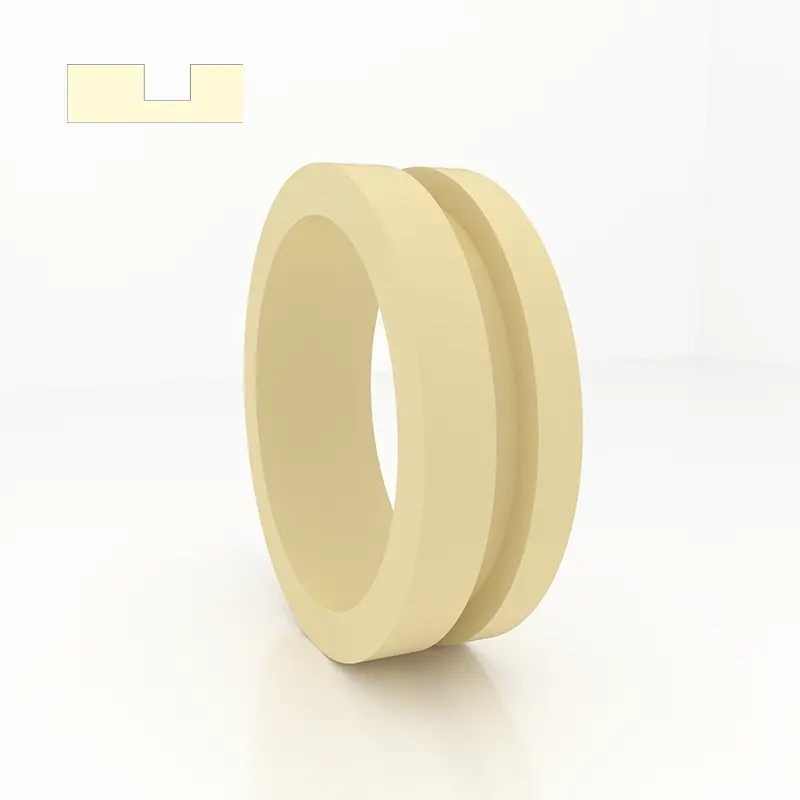

Gfai เป็นปลอกแขนไกด์สำหรับก้านลูกสูบซึ่งรองรับและนำทางก้านลูกสูบและยังมีฟังก์ชั่นกันฝุ่น คู่มือแขนเสื้อ GFI และ GFA เป็นปลอกคำแนะนำสำหรับก้านลูกสูบซึ่งรองรับและนำทางก้านลูกสูบ

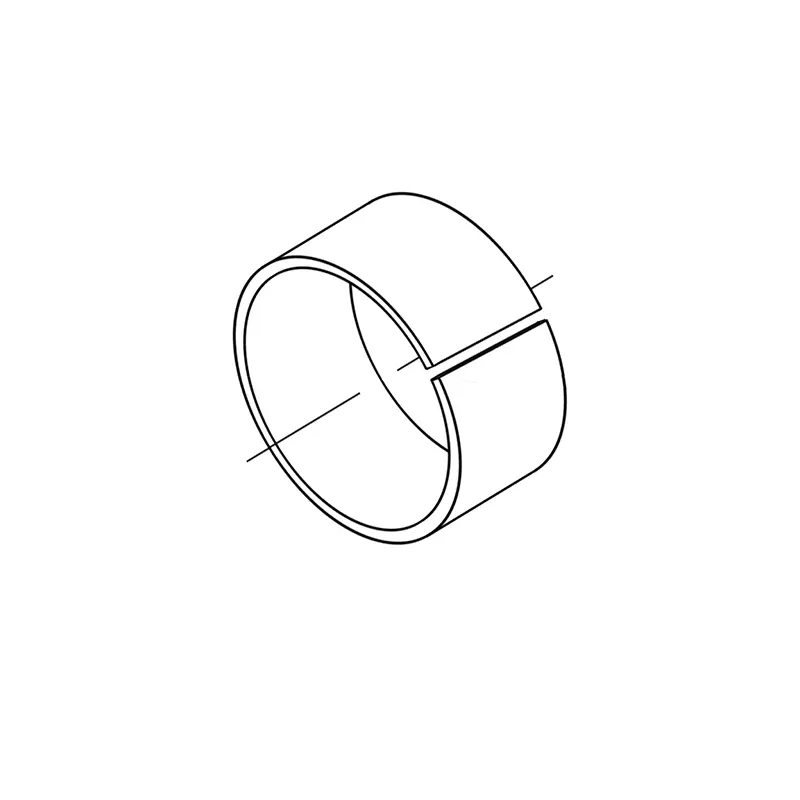

วงแหวนคู่มือ RCSF-1 ทำจากแผ่นเหล็กเป็นฐานผงสีบรอนซ์เผาตรงกลางและส่วนผสมของ polytetrafluoroethylene และเส้นใยม้วนบนพื้นผิว คุณสมบัติ: 1. ส่วนผสมของ PTFE และไฟเบอร์คือ 0.01-0.03 มม. สร้างฟิล์มถ่ายโอนเพื่อปกป้องพื้นผิวคู่และมีคุณสมบัติการหล่อลื่นด้วยตนเอง 2. ชั้นผงทองแดงคือ 0.2-0.3 มม. พร้อมความสามารถในการรับน้ำหนักที่ดีและความต้านทานการสึกหรอการนำความร้อนที่ดี 3. เหล็กคาร์บอนต่ำให้ความสามารถในการรับน้ำหนักที่ดีและการนำความร้อน

แหวนคู่มือสีบรอนซ์ประเภท RCFB ทำจาก CUSN8 บรอนซ์เป็นวัสดุพื้นฐานและเป็นบูชเศรษฐกิจที่ประหยัดความสามารถในการรับน้ำหนักสูงและความต้านทานที่ดี พื้นผิวการทำงานของผลิตภัณฑ์ RCFB090 ถูกปกคลุมด้วยรูน้ำมันเพชรปกติและพื้นผิวการทำงานของผลิตภัณฑ์ RCFB092 ถูกปกคลุมด้วยรูน้ำมันปกติซึ่งมีบทบาทของการเก็บน้ำมัน มันง่ายกว่าที่จะสร้างฟิล์มน้ำมันที่จุดเริ่มต้นของการเคลื่อนไหวซึ่งจะช่วยลดความต้านทานแรงเสียดทานเริ่มต้น

คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:

ตัวอย่างการสั่งซื้อ:

PTFE คู่มือการสั่งซื้อตัวอย่าง RC1081—9.7x2.5

ตัวอย่างการสั่งซื้อเทปผ้าฟีนอลิก RC1082—9.7x2.5

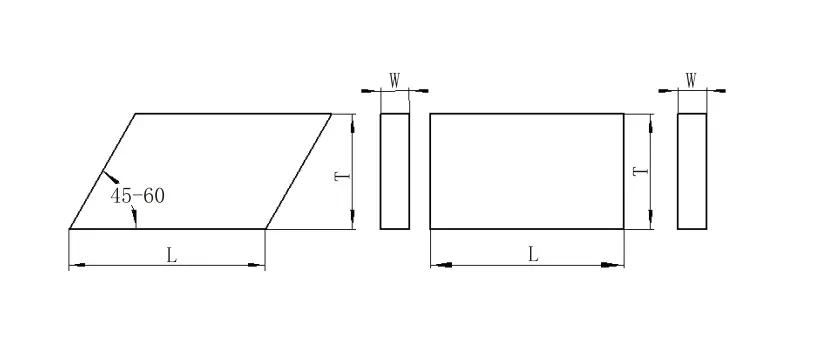

การคำนวณความยาวของการตัด

สำหรับเพลา: l = 3.1 (d+w) สำหรับหลุม: l = 3.1 (d-w)

l --- ความยาวของวงแหวน d --- เส้นผ่านศูนย์กลางเพลา d --- เส้นผ่าน

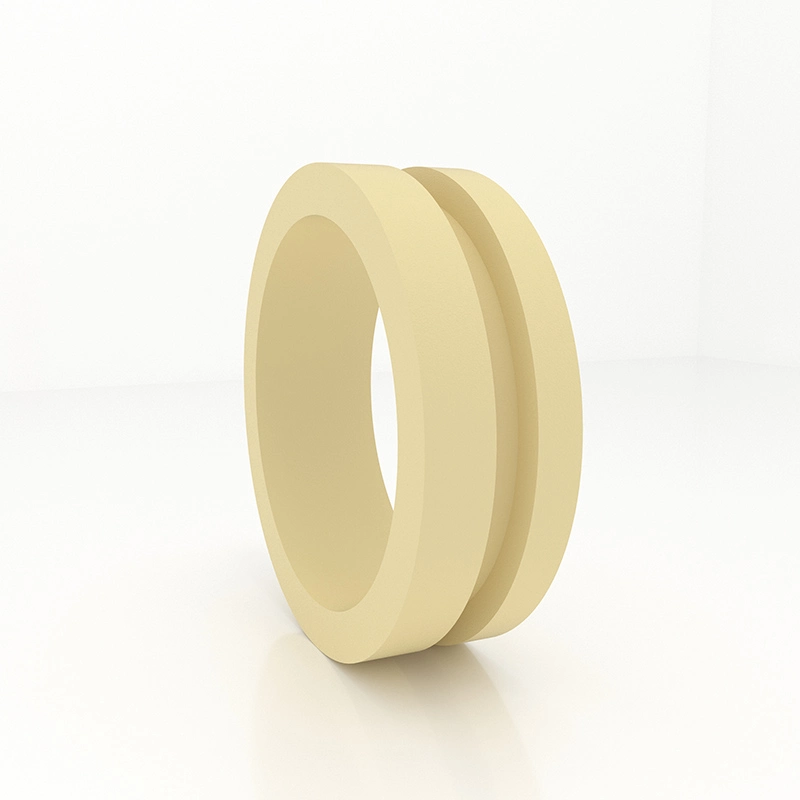

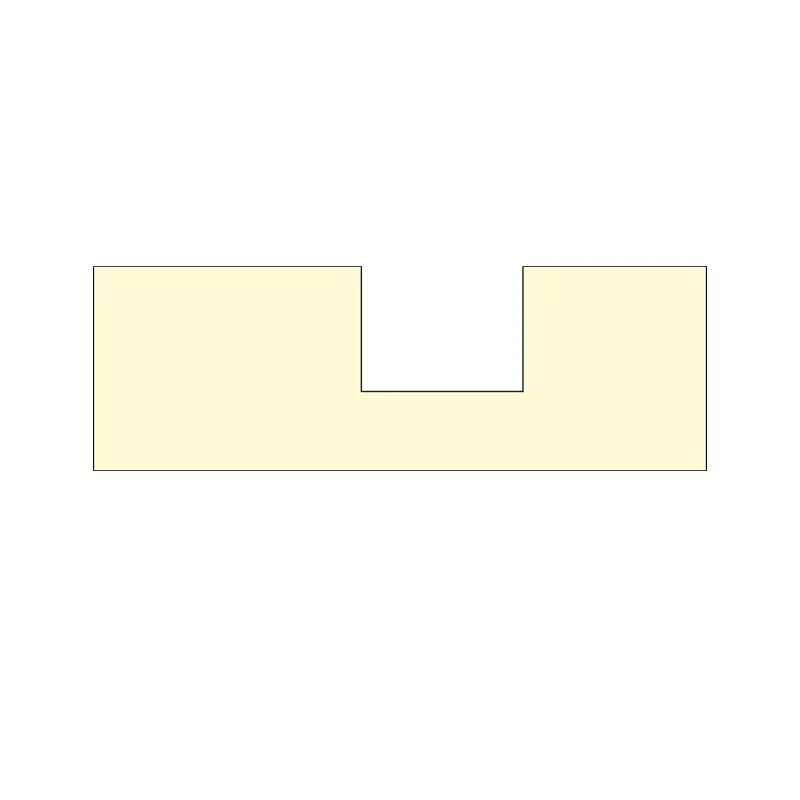

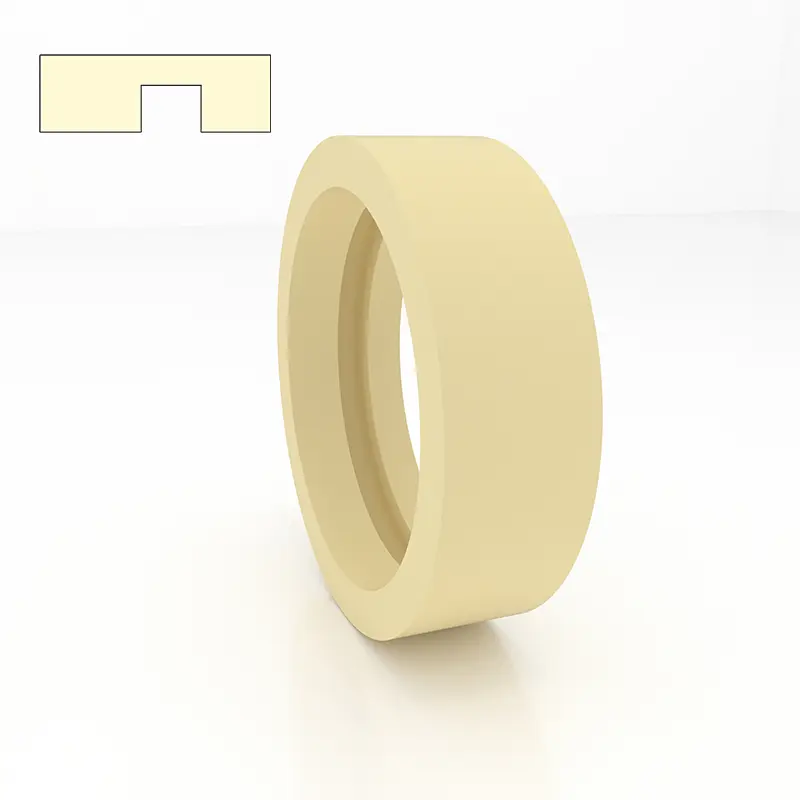

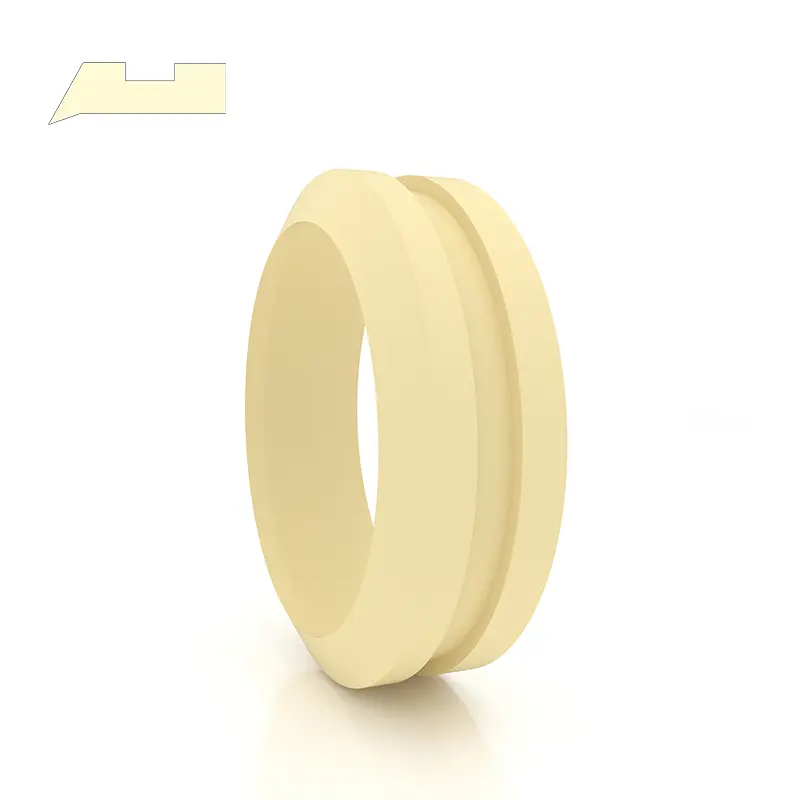

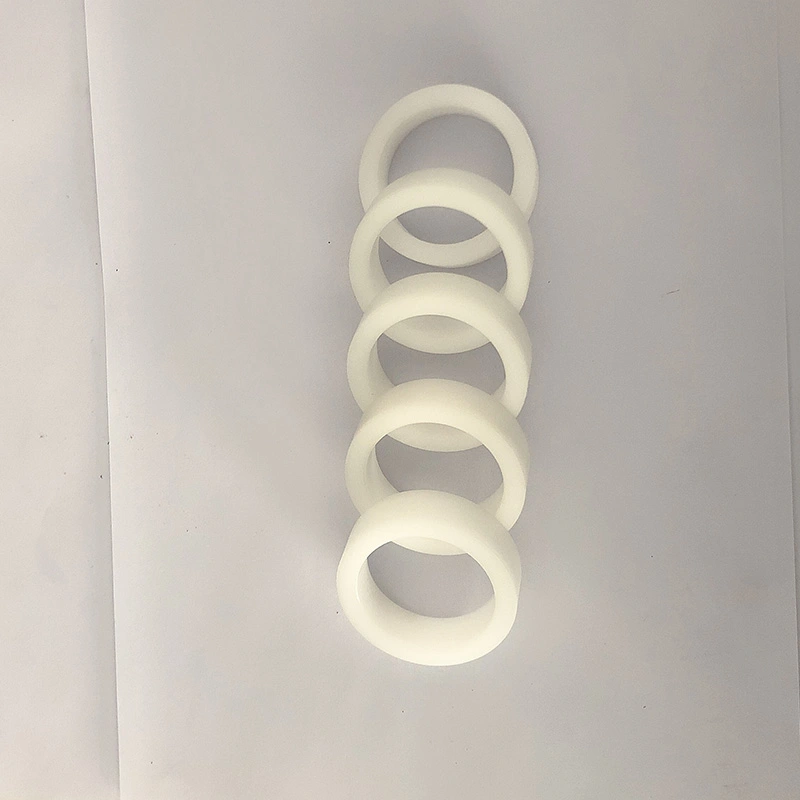

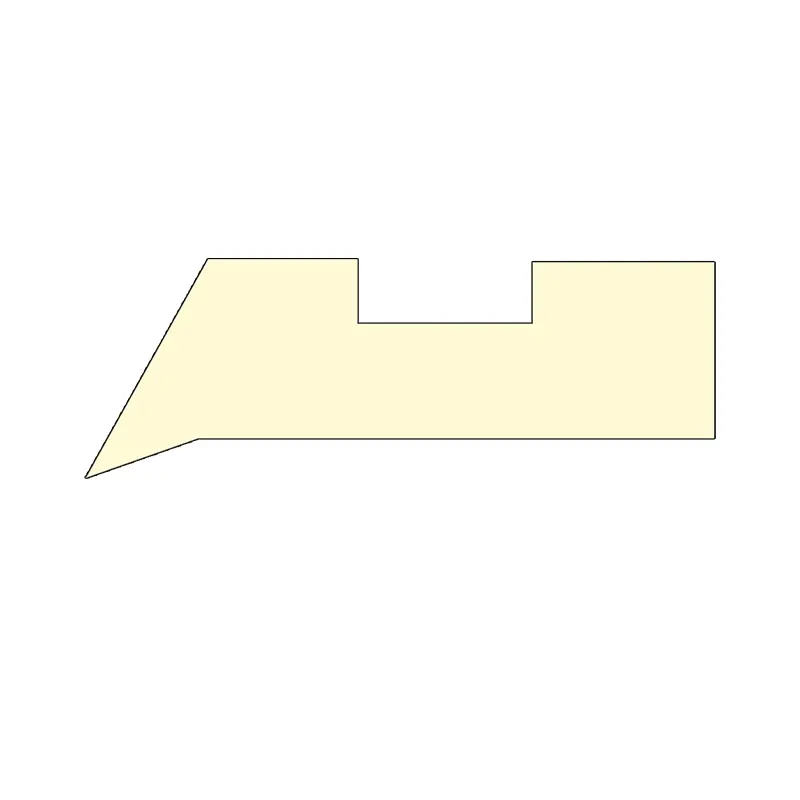

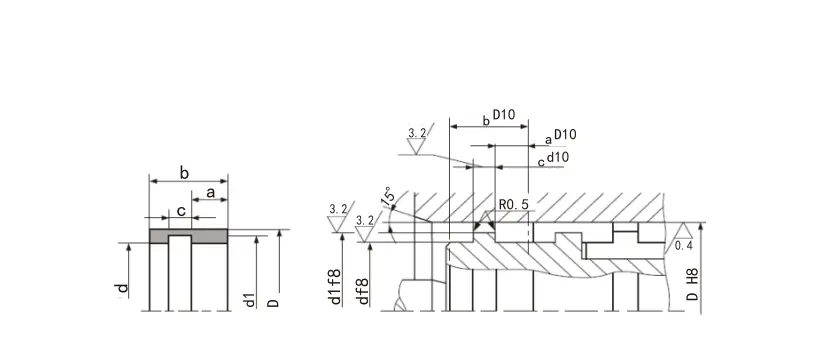

คู่มือแขนเสื้อ gfai

1. การแสดงและการใช้งาน: คู่มือปลอกแขน Gfai เป็นปลอกแขนไกด์สำหรับก้านลูกสูบซึ่งรองรับและนำทางก้านลูกสูบและมีฟังก์ชั่นกันฝุ่น

2. วัสดุ: ไนลอน PA, Polyoxymethylene Pom และ Polytetrafluoroethylene Ptfe

3. สภาพการทำงาน: อุณหภูมิการทำงาน: -55 ～+225 ° C (ใช้ PTFE สูงกว่า 120 °)

4. มาตรฐานการออกแบบ: เมื่อออกแบบและเลือกให้อ้างถึง FAI Series of Hunger Company

5. วิธีการทำเครื่องหมายและการสั่งซื้อ: ปลอกไวน์ gfai ถูกทำเครื่องหมายด้วยหมายเลขคำสั่งตัวอย่างตัวอย่าง: gfai-0600 ptfe

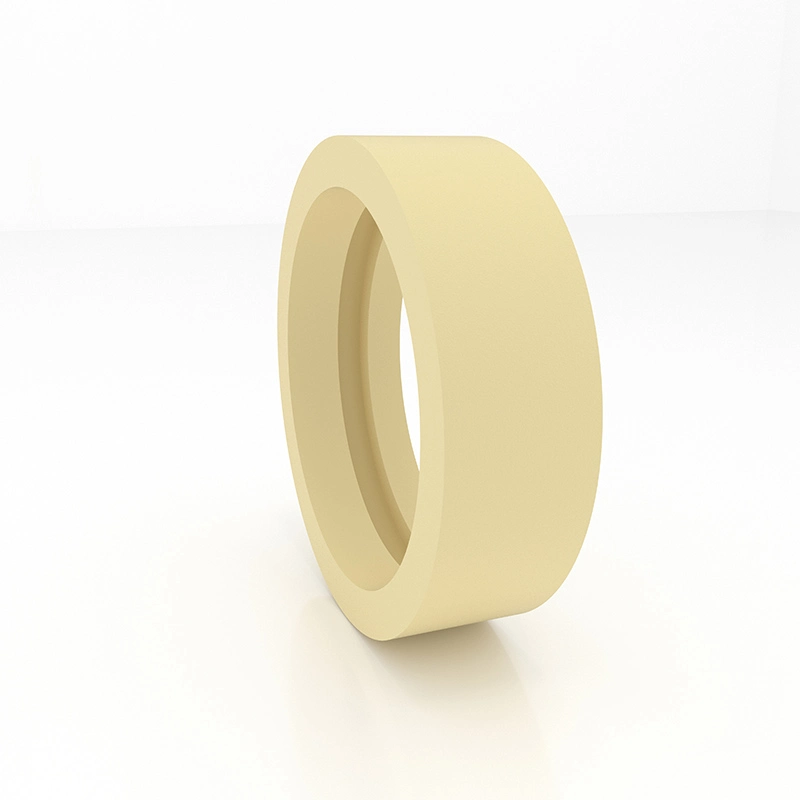

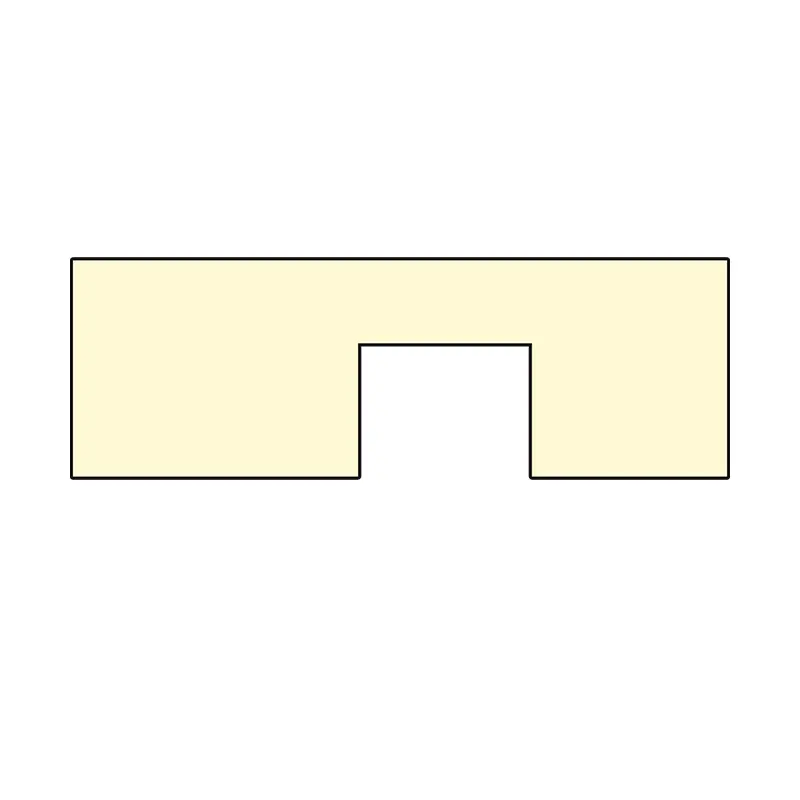

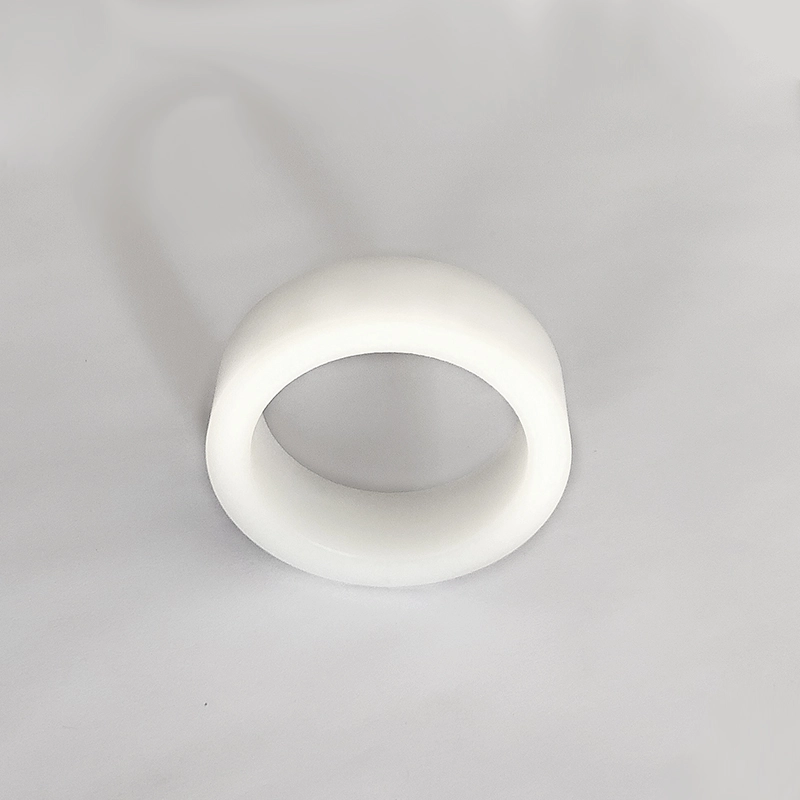

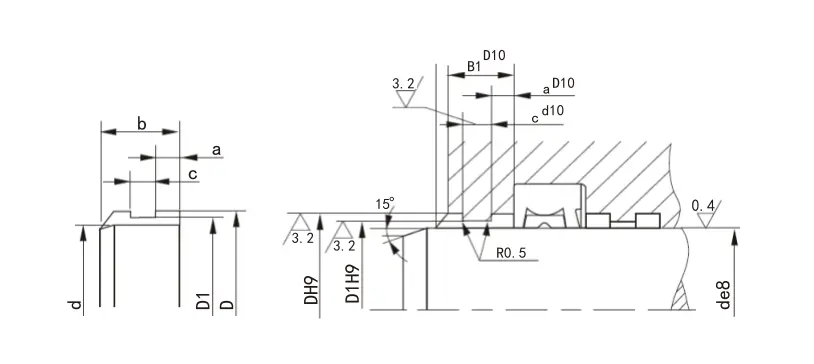

คู่มือแขนเสื้อ GFI

1. การแสดงและการใช้งาน: คู่มือแขนเสื้อ GFI เป็นปลอกคำแนะนำสำหรับก้านลูกสูบซึ่งรองรับและนำทางก้านลูกสูบ

2. วัสดุ: ไนลอน PA, Polyoxymethylene Pom และ Polytetrafluoroethylene Ptfe

3. สภาพการทำงาน: อุณหภูมิการทำงาน: -55 ~+255 ° C (ใช้ PTFE สูงกว่า 120 ° C)

4. มาตรฐานการออกแบบ: เมื่อออกแบบและเลือกดูซีรี่ส์ FI ของ Hunger

5. วิธีการทำเครื่องหมายและการสั่งซื้อ: คำแนะนำแขนเสื้อ GFI ถูกทำเครื่องหมายด้วยหมายเลขคำสั่งซื้อตัวอย่าง: GFI-0360 PA

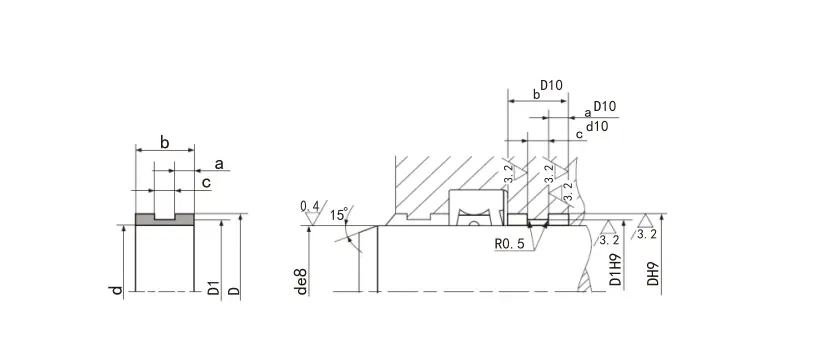

คู่มือแขนเสื้อ GFA

1. การแสดงและการใช้งาน: คู่มือแขนเสื้อ GFA เป็นปลอกคำแนะนำสำหรับลูกสูบซึ่งรองรับและแนะนำลูกสูบ

2. วัสดุ: ไนลอน PA, Polyoxymethylene Pom และ Polytetrafluoroethylene Ptfe

3. สภาพการทำงาน: อุณหภูมิการทำงาน: -55 ~+255 ° C (ใช้ PTFE สูงกว่า 120C)

4. มาตรฐานการออกแบบ: เมื่อออกแบบและเลือกดูซีรี่ส์ FA ของ Hunger

5. วิธีการทำเครื่องหมายและการสั่งซื้อ: GFA คู่มือ GFA ถูกทำเครื่องหมายด้วยหมายเลขคำสั่งซื้อตัวอย่าง: GFA-0560 PA

6. อุปกรณ์โครงสร้าง:

ข้อมูลจำเพาะ:

แบบอย่าง	ร่องความกว้าง H+0.2	ความหนา T-0.05	ความหนา t T-0.05	ความหนา T-0.05	ความหนา T-0.05	ความหนา T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
หมายเหตุ: ซีรี่ส์ BoldFace เป็นซีรีย์ที่ใช้กันทั่วไป หากผลิตภัณฑ์ที่ต้องการไม่ได้อยู่ในตารางนี้โปรดติดต่อเรา

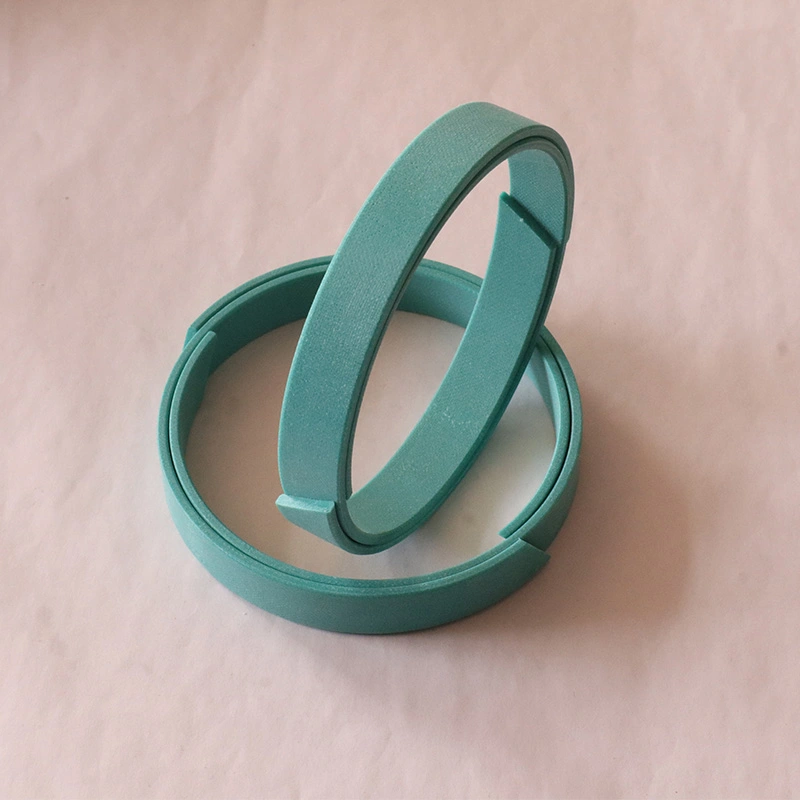

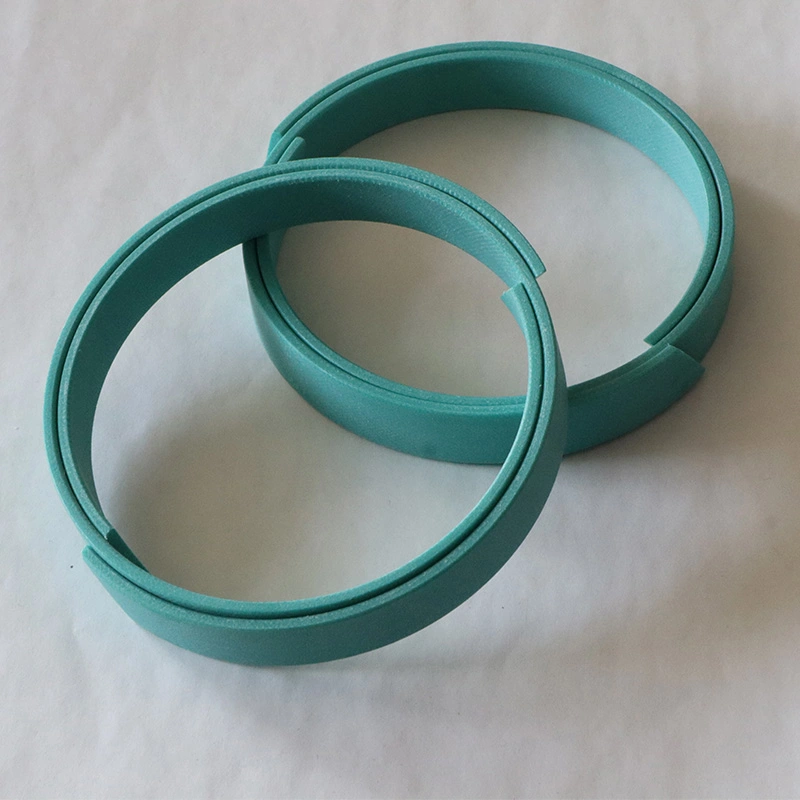

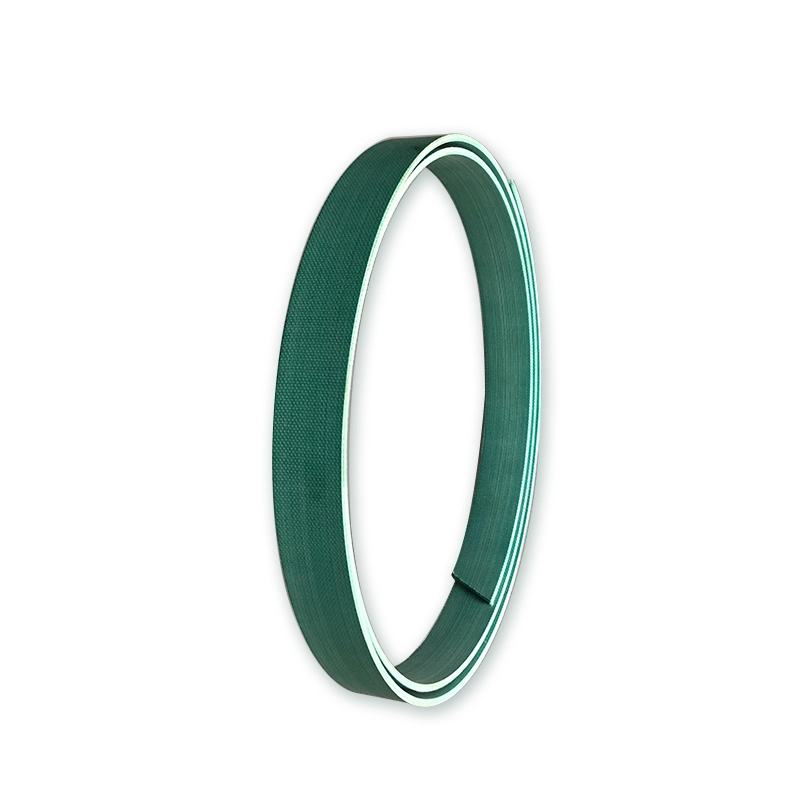

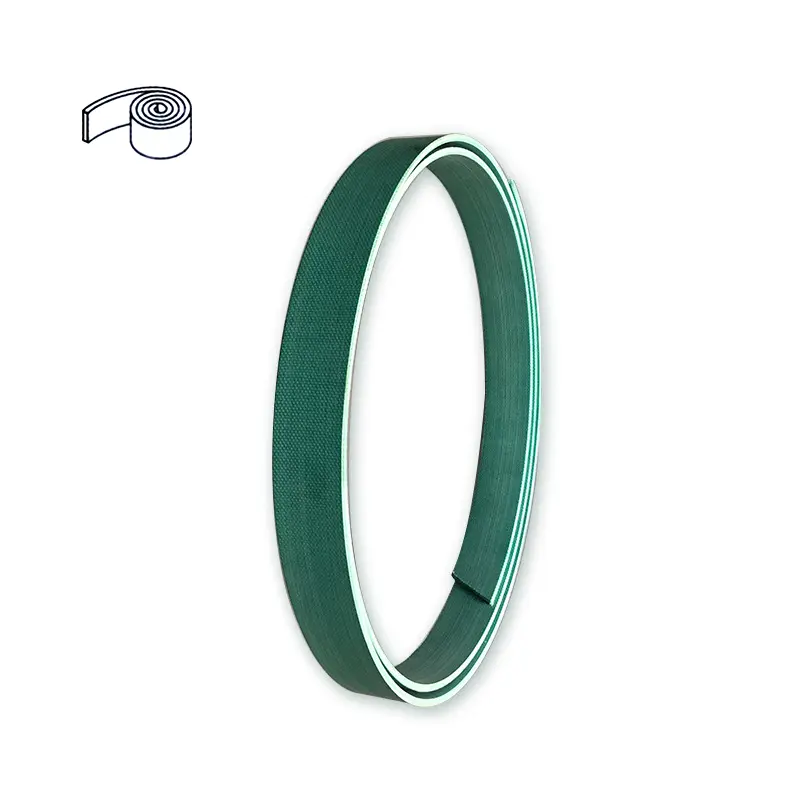

แหวนสนับสนุนฟีนอลิกที่เสริมด้วยผ้า (เข็มขัด)
แหวนสนับสนุนเป็นองค์ประกอบพื้นฐานที่สำคัญของกระบอกสูบไฮดรอลิก เพื่อที่จะปรับให้เข้ากับการพัฒนาแมวน้ำรวมวงแหวนแบบเลื่อนและโครงสร้างแบริ่งที่อ่อนนุ่มในโลก บริษัท ของเราได้พัฒนาแหวนสนับสนุนฟีนอลิกที่เสริมด้วยผ้า (เข็มขัด) การใช้งานจริงหลายปีแสดงให้เห็นว่าผลิตภัณฑ์นี้มาถึงหรือเกินระดับคุณภาพของผลิตภัณฑ์ต่างประเทศที่คล้ายกันและได้รับการยกย่องอย่างกว้างขวางจากผู้ใช้ ตารางที่ 1 ถึง 4 เป็นตารางประสิทธิภาพของแหวนสนับสนุน (สายพาน) ที่ผลิตโดย บริษัท ของเรา

ตารางที่ 1 การเปรียบเทียบคุณสมบัติทางกายภาพของแหวนสนับสนุนและผลิตภัณฑ์ Busak+Shamba ของเรา

แหล่งตัวอย่าง	รองรับความหนาของแหวน (มม.)	แรงอัด (MPA)	น้ำมันไฮดรอลิกการเปลี่ยนแปลงน้ำหนักความต้านทานน้ำมัน (70 ± 2 ℃*24H)	ความแข็งแกร่งทำลาย (MPA)	Interlayer Adhesion (kn/m)
แฟชั่น+Shamba	2.48	338.9	2.83	35.6	1.2
ผลิตภัณฑ์ของเรา	2.48	425	0.90	37.0	2.9
	2.48 (พร้อมกราไฟท์)	390	0.63	36.4	2.08

ตารางที่ 2 ดัชนีประสิทธิภาพของแหวนสนับสนุนกระบอกไฮดรอลิก

ความหลากหลายตัวอย่าง	ผลิตภัณฑ์ของเรา		ออร์ช็อต สามารถ ①	duratec900 ①	Turcite47 ②	MT64/5B	nokwr (ญี่ปุ่น)	แก้ไขปอม polyoxymethylene	แมว (เรา)
	ค่าที่วัดได้	ตัวบ่งชี้ที่จำเป็น
แรงอัด (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

หมายเหตุ: ①busak+Shamba Company ②merkel Company ตารางที่ 3 ดัชนีความแข็งแรง

ความหลากหลายตัวอย่าง	ผลิตภัณฑ์ของเรา		ออร์ช็อต สามารถ ①	duratec900 ①	Turcite47 ②	MT64/5B	nokwr (ญี่ปุ่น)	แก้ไขปอม polyoxymethylene	แมว (เรา)
	ค่าที่วัดได้	ตัวบ่งชี้ที่จำเป็น
แรงอัด (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

หมายเหตุ: ①busak+Shamba Company ②merkel Company ตารางที่ 4 ค่าสัมประสิทธิ์แรงเสีย

โหลดต่อหน่วยความยาวสัมผัส w (n/mm)	Hertz Contact Relay (N/MM2)	ค่าสัมประสิทธิ์แรงเสียดทาน
		สถานะแรงเสียดทานแห้ง		สถานะหล่อลื่นน้ำมันหยด
		ผลิตภัณฑ์ของเรา	orchot tlg	ผลิตภัณฑ์ของเรา	orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

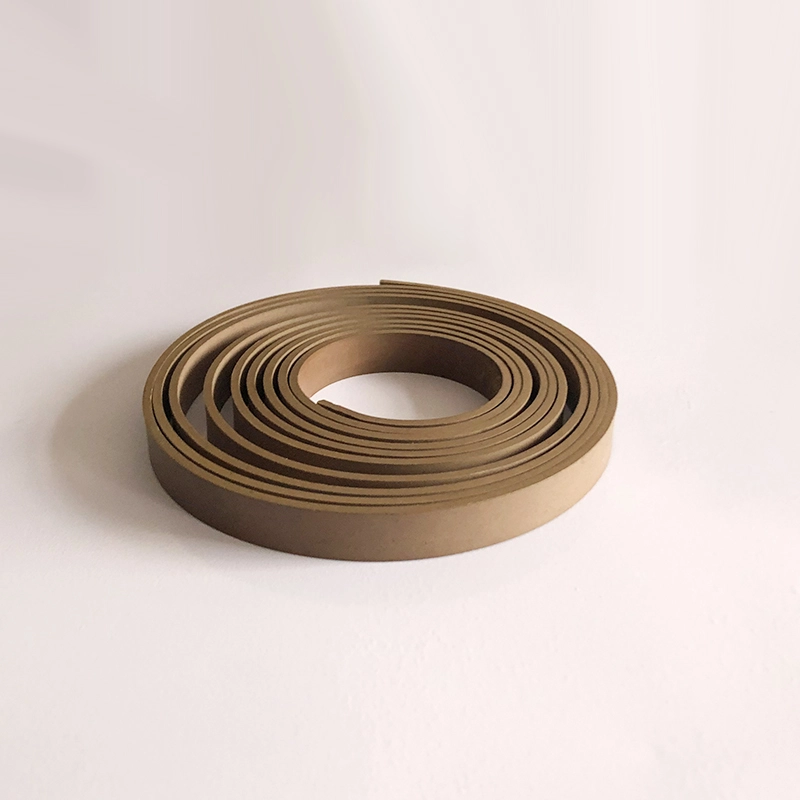

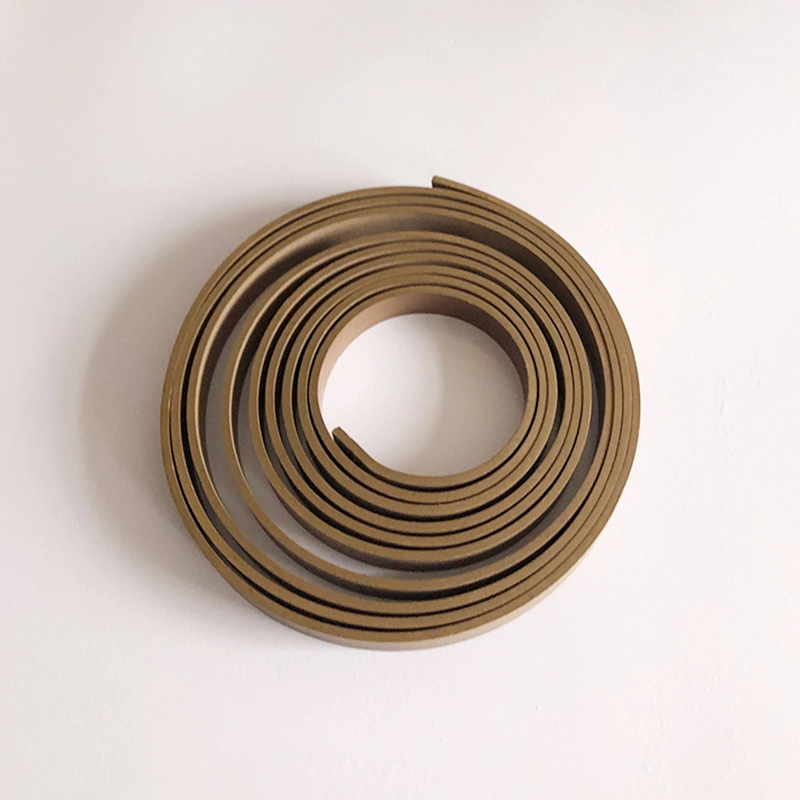

เข็มขัดทนต่อการสึกหรอของ PTFE (แหวน)
วัสดุ	PTFE+บรอนซ์

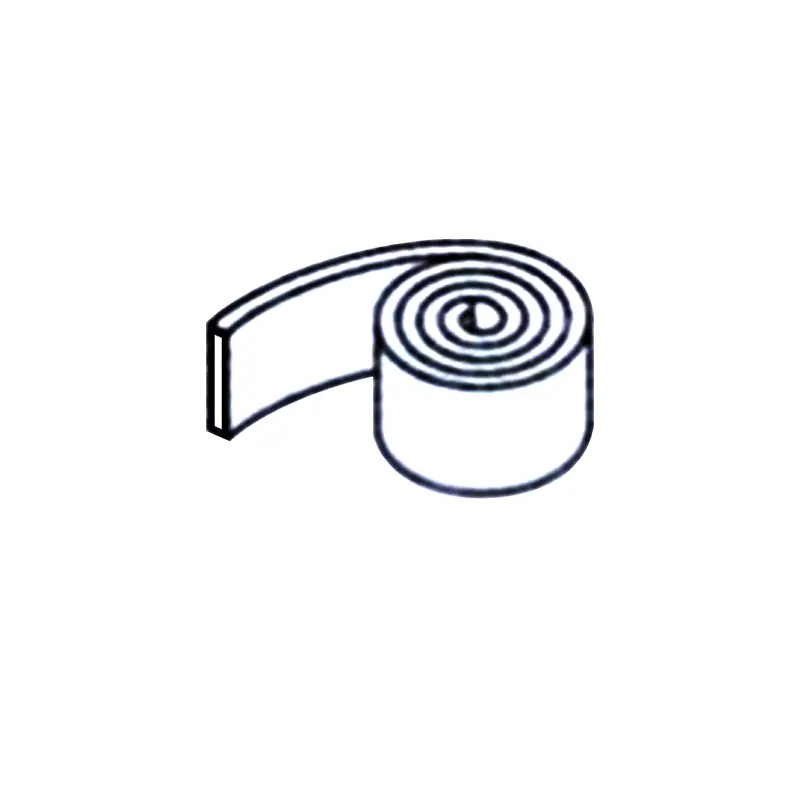

จัดหา	ม้วน (ปกติประมาณ 20 เมตร/ม้วน) หรือตัดตามความยาวที่ต้องการ
ข้อดี	1. แรงเสียดทานต่ำไม่มีการคืบคลานและกัด;
	2. สามารถทำงานได้ดีโดยไม่มีการหล่อลื่นเพียงพอ
	3. ทนต่อสื่อที่หลากหลายเสถียรภาพทางเคมีที่ยอดเยี่ยม
	4. สามารถรองรับวัตถุแข็งที่ฝังอยู่ในวงแหวนที่ทนต่อการสึกหรอลดวัตถุแข็งที่เกากระบอกสูบและซีลดังนั้นในสถานการณ์ที่โหลดหนักใช้วงแหวนที่ทนต่อการสึกหรอหลายวง
	5. นอกจากนี้ยังมีความต้านทานการสึกหรอที่ดีในสถานการณ์ความเร็วสูงและโหลดแสงดังนั้นจึงเป็นวงแหวนที่ทนต่อการสึกหรอที่ใช้กันอย่างแพร่หลาย
	6. ไม่มีข้อ จำกัด ขนาดสามารถใช้ในสถานการณ์ขนาดเส้นผ่าศูนย์กลางขนาดใหญ่
อุณหภูมิ	-60 ~+200 ℃
ความเร็วสูงสุด	15m/s
ความแข็งแรงของการอัดรีดสูงสุด	15n/mm2 (20 °)
	7.5N/mm2 (80 °)
	5N/mm2 (120 °)

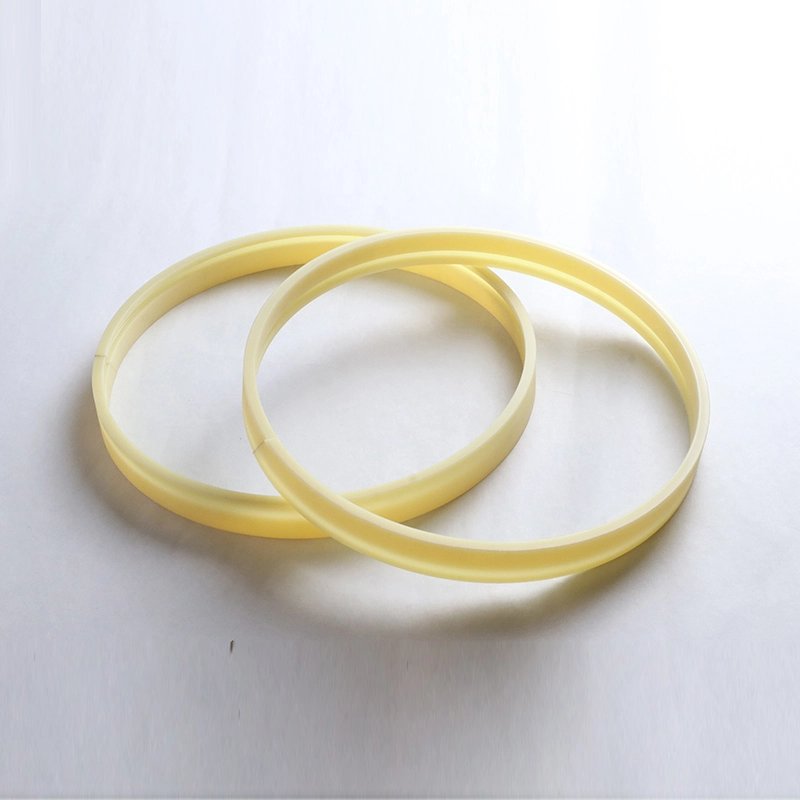

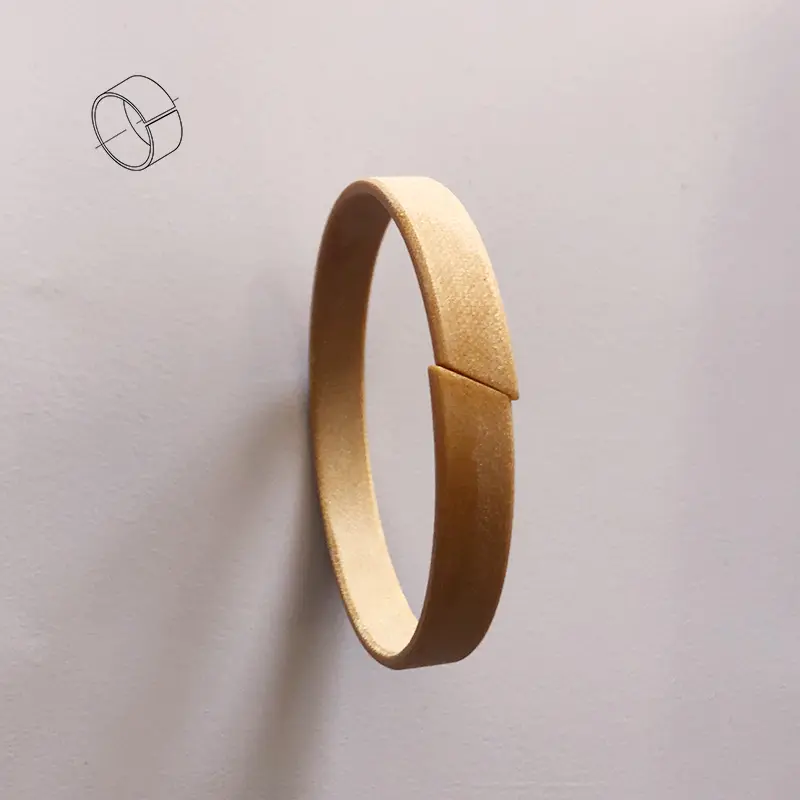

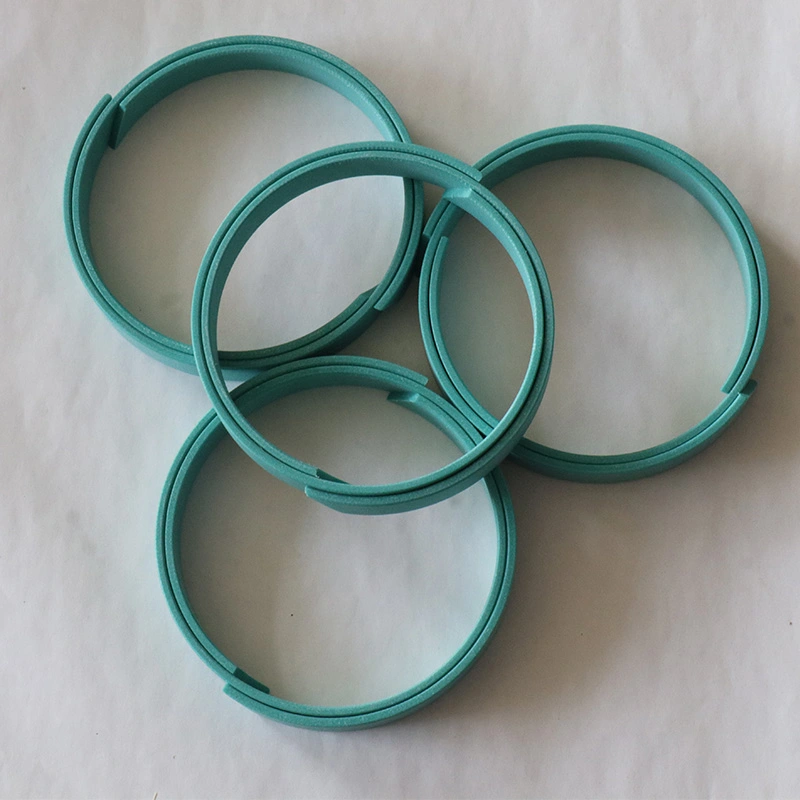

วงแหวนคู่มือที่ไม่ใช่โลหะสำหรับ RCS Piston Rod

แหวนคู่มือที่ไม่ใช่โลหะสำหรับ RCT Piston

สำหรับก้านลูกสูบหรือลูกสูบที่ทำงานในกระบอกไฮดรอลิกแหวนสึกหรอมีผลชี้นำที่แม่นยำและสามารถดูดซับแรงรัศมี ในเวลาเดียวกันแหวนสึกหรอสามารถป้องกันการสัมผัสโลหะของชิ้นส่วนเลื่อนในกระบอกไฮดรอลิก เมื่อเปรียบเทียบกับวงแหวนการสึกหรอของโลหะวงแหวนที่ไม่ได้เป็นโลหะมีข้อได้เปรียบมากมาย ในหมู่พวกเขาแหวนคู่มือฟีนอลิกและ PTFE ที่เสริมด้วยผ้ามีอยู่ในประเภทการตัดในสถานที่และประเภทพร้อมใช้งาน

1. ความต้านทานการสึกหรอที่ดี

2. หลีกเลี่ยงการสัมผัสโลหะกับโลหะ

3. สามารถระงับการสั่นสะเทือนเชิงกล

4. เนื่องจากเอฟเฟกต์ศูนย์กลางของวงแหวนการสึกหรอจึงอนุญาตให้มีการกวาดล้างรัศมีขนาดใหญ่ได้

5. ร่องง่าย ๆ ติดตั้งง่าย

6. ต้นทุนการบำรุงรักษาต่ำตามข้อดีข้างต้นมีการใช้กันอย่างแพร่หลาย

วัสดุ:

1. Polytetrafluoroethylene PTFE3 (วัสดุทั่วไป), PTFE4 (เหมาะสำหรับสื่อความวาจาต่ำเช่นน้ำ), PTFE1 (ข้อกำหนดแรงเสียดทานต่ำเช่นปอดอักเสบ)

2. Polyoxymethylene Pom หรือ Nylon PA และวัสดุดัดแปลง

3. ฟอร์มัลดีไฮด์เรซิน + ไฟเบอร์เสริมแรง PRIF

ตารางการเปรียบเทียบความสามารถในการรับน้ำหนักของวัสดุที่แตกต่างกัน (อ้างอิง)

วัสดุ	ความสามารถในการโหลดสูงสุด (n/mm2)
ผงทองแดงที่เต็มไปด้วย PTFE	15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C)
ฟีนอลิกกับผ้า	90 (60 ° C); 40 (80 ° C)
polyoxymethylene หรือไนลอน	25 (60 ° C); 15 (80 ° C)
Polyoxymethylene หรือไนลอนเต็มไป	40 (60 ° C); 30 (80 ° C)

คุณภาพพื้นผิวร่อง

ความเรียบเนียน	rtmax (μm)	RA (μM)
พื้นผิวเลื่อน	≤2.5	0.05-0.3
ร่องก้น	≤10	≤2
ด้านร่อง	≤15	≤3

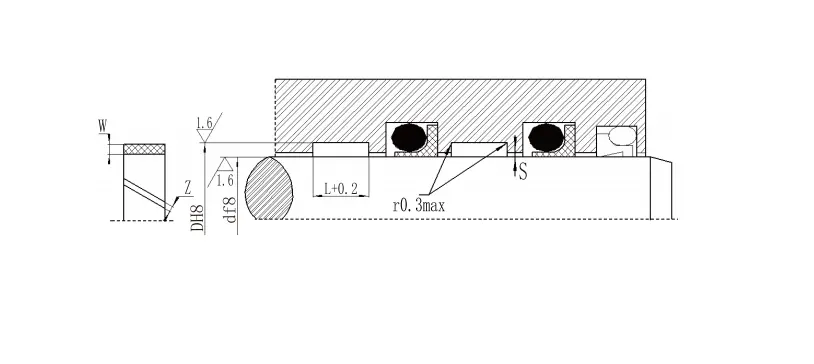

ชุดข้อมูลจำเพาะวงแหวนคู่มือ Piston Rod Guide

เส้นผ่านศูนย์กลางของก้าน	เส้นผ่าศูนย์กลางด้านล่าง	ร่องความกว้าง	ความหนา	ช่องว่าง		เส้นผ่านศูนย์กลางของก้าน	เส้นผ่าศูนย์กลางด้านล่าง	ร่องความกว้าง	ความหนา	ช่องว่าง
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	d+3.1	2.5	1.55	1-2		200-999.9	d+5	25	2.5	8-33
10-50	d+3.1	4	1.55	1-3		1,000-4200	d+5	25	2.5	33-134
15-140	d+5	5.6	2.5	2-5		280-999.9	d+8	25	4	10-33
20-220	d+5	9.7	2.5	2-9		1,000-2200	d+8	25	4	33-70
80-400	d+5	15	2.5	4-15

พารามิเตอร์วงแหวนการหล่อลื่นด้วยตนเอง RCSF-1
พารามิเตอร์			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			บูช		แขนพิเศษไฮดรอลิก	บูชฐานทองสัมฤทธิ์	แขนต้านการกัดกร่อนของสแตนเลส
แรงดันแบริ่งสูงสุด (ไดนามิก)			140n/mm²		140n/mm²	140n/mm²	140n/mm²
แรงดันแบริ่งสูงสุด (คงที่)			250n/mm²		250n/mm²	250n/mm²	250n/mm²
การเคลื่อนไหวสั่น			60N/mm²		60N/mm²	60N/mm²	60N/mm²
ความเร็วในการเลื่อนสูงสุด (การหล่อลื่นน้ำมัน)			<2m/s		<2m/s	<2m/s	<2m/s
ค่าสัมประสิทธิ์แรงเสียดทานμ	แรงเสียดทานแห้ง		0.04 ~ 0.2		0.04 ~ 0.18	0.03 ~ 0.18	0.04 ~ 0.2
	การหล่อลื่นน้ำมัน		0.02 ~ 0.08		0.02 ~ 0.08	0.02 ~ 0.08	0.02 ~ 0.08
ค่า PV สูงสุด (แห้ง)			3.6N/mm².m/s		3.8N/mm².m/s	4.3n/mm².m/s	3.6N/mm².m/s
ค่า PV สูงสุด (น้ำมัน)			30N/mm².m/s		30N/mm².m/s	30N/mm².m/s	30N/mm².m/s
อุณหภูมิการทำงาน			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
การนำความร้อน			42W/M.K		42W/M.K	42W/M.K	42W/M.K
ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
ตารางพารามิเตอร์แหวนบรอนซ์ประเภท RCFB
พารามิเตอร์		RCFB090		RCFB092		RCFB09G
ความหนาแน่น		8.9g/cm³		8.9g/cm³		8.9g/cm³
แรงอัด		470N/mm²		470N/mm²		470N/mm²
การนำความร้อน		60W/m.k		60W/m.k		58W/M.K
ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น		18.5*10-6/k		18.5*10-6/k		18.5*10-6/k
ความแข็ง		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
การยืดตัว		55%		55%		55%
ชื่อวัสดุ		cusn8p		cusn8p		cusn8p
วัสดุเสริมอื่น ๆ		cusn6.5p		cusn6.5p		cusn6.5p
