แมวน้ำลูกสูบลูกสูบไฮดรอลิก

Ruichen Seals มีประสบการณ์อย่างกว้างขวางในการผลิตและพัฒนาแมวน้ำและวัสดุปิดผนึก แมวน้ำก้านลูกสูบไฮดรอลิกของเรารวมถึงความหลากหลายของรุ่นที่แตกต่างกัน คุณสามารถเลือกทางเลือกที่เหมาะสมตามข้อมูลรายละเอียดด้านล่างหรือติดต่อเราเพื่อรับโซลูชันการปิดผนึกที่เหมาะสมและกำหนดเองมากขึ้น

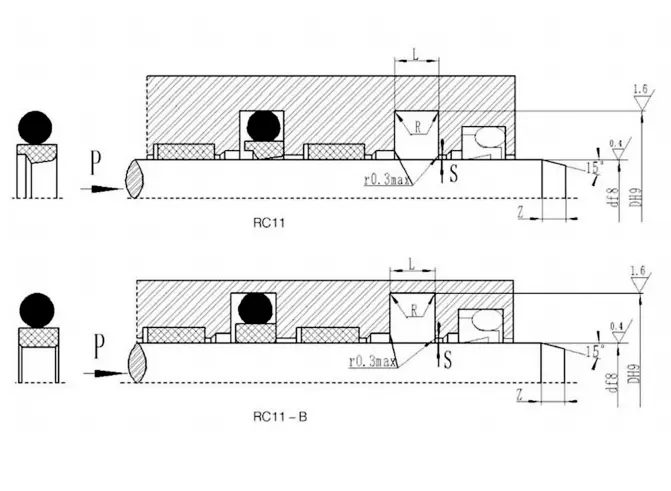

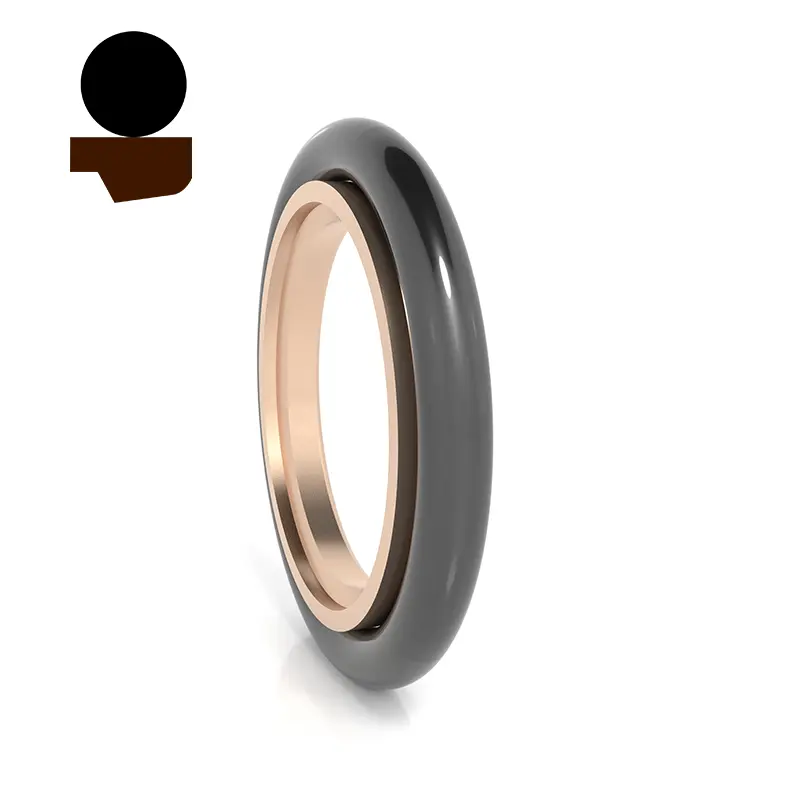

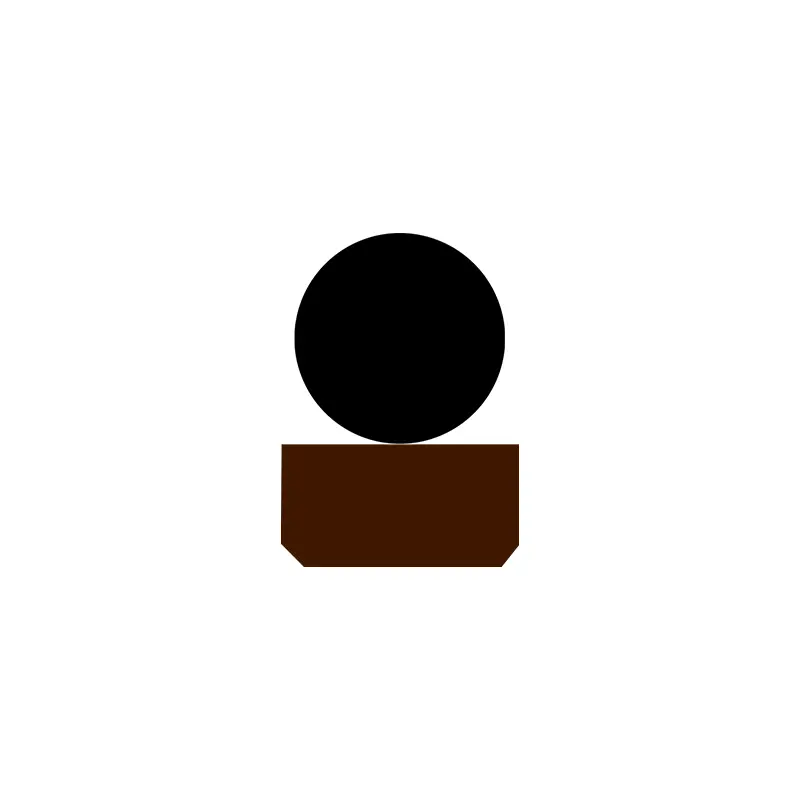

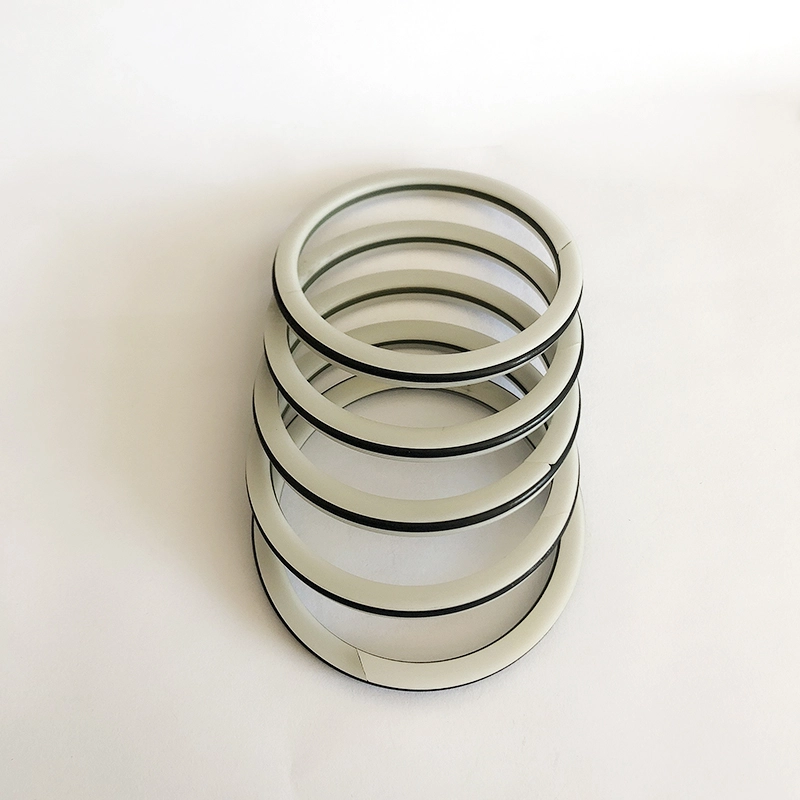

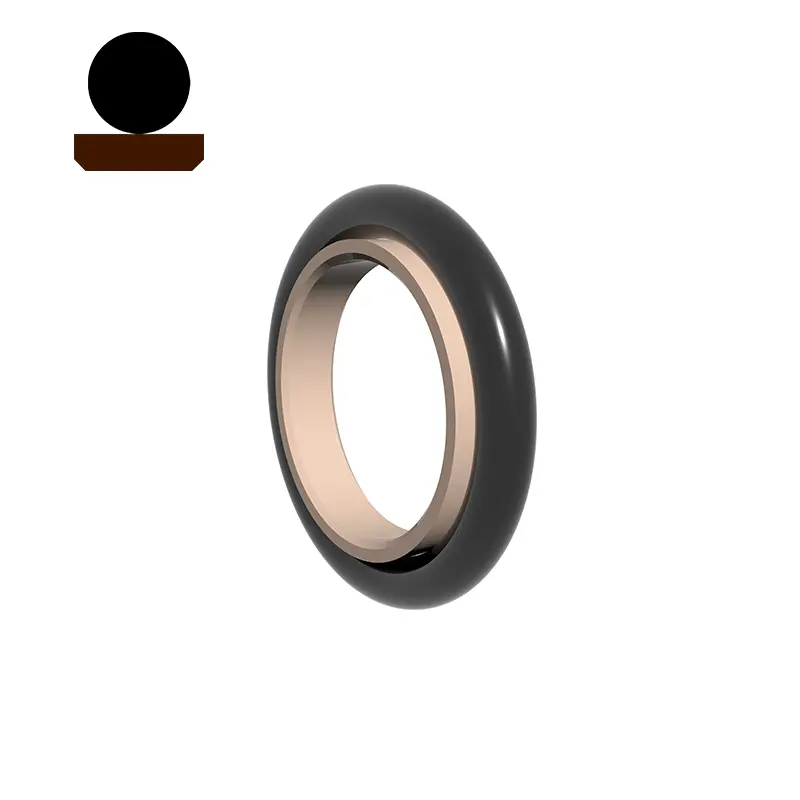

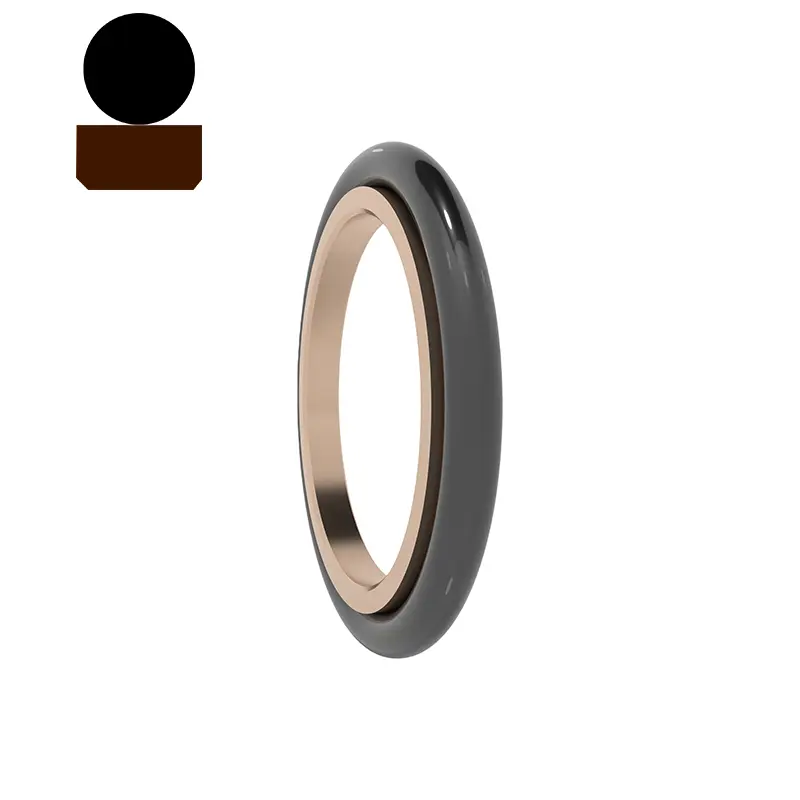

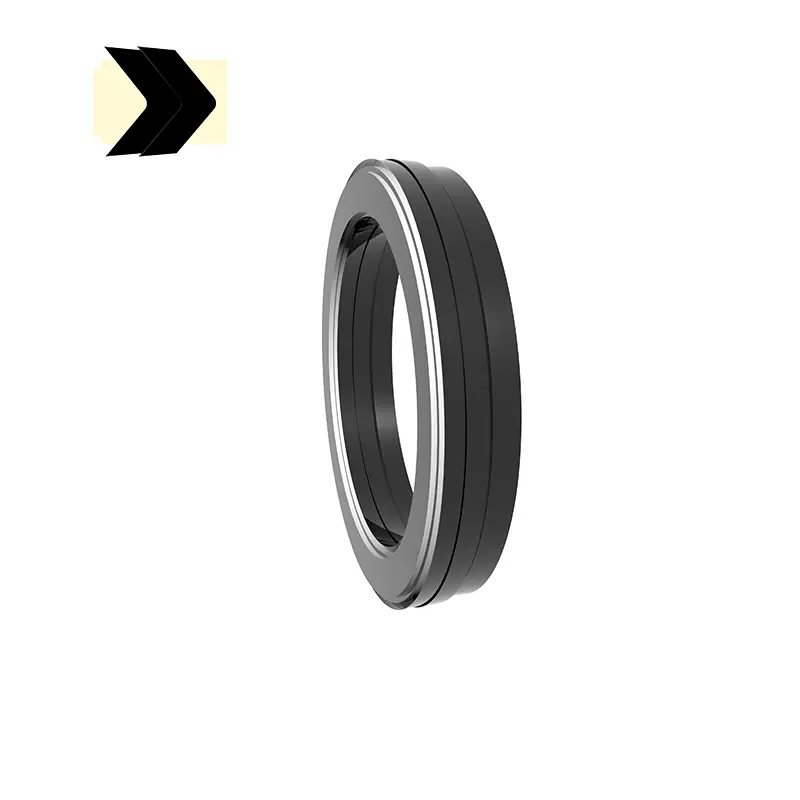

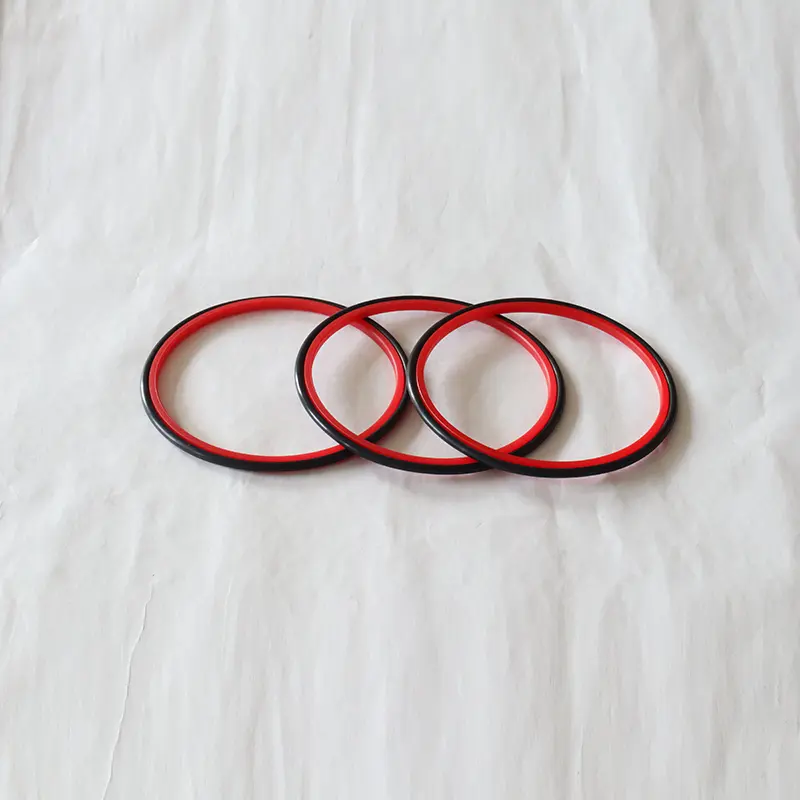

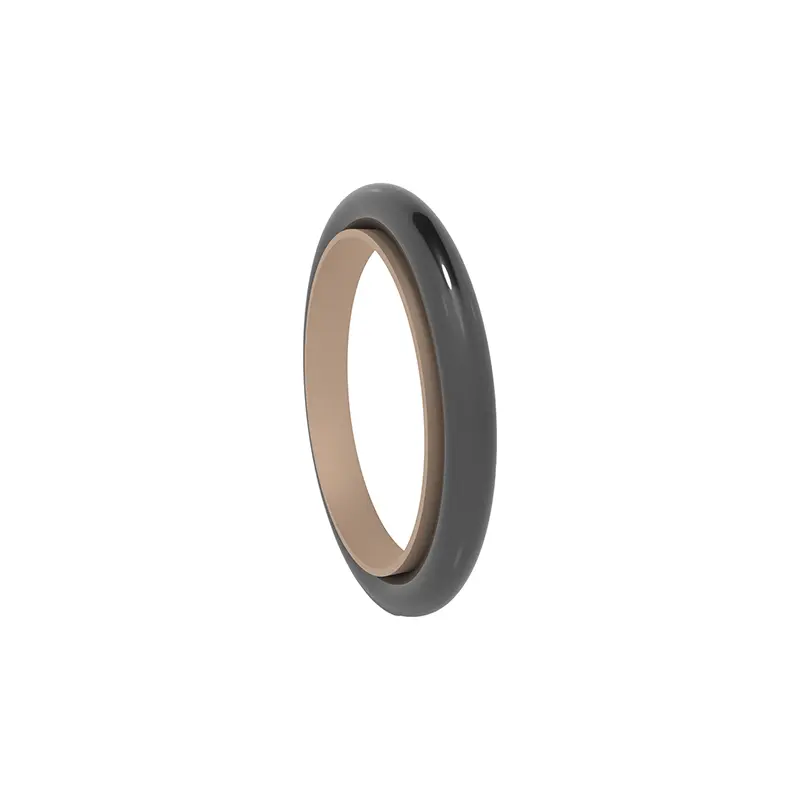

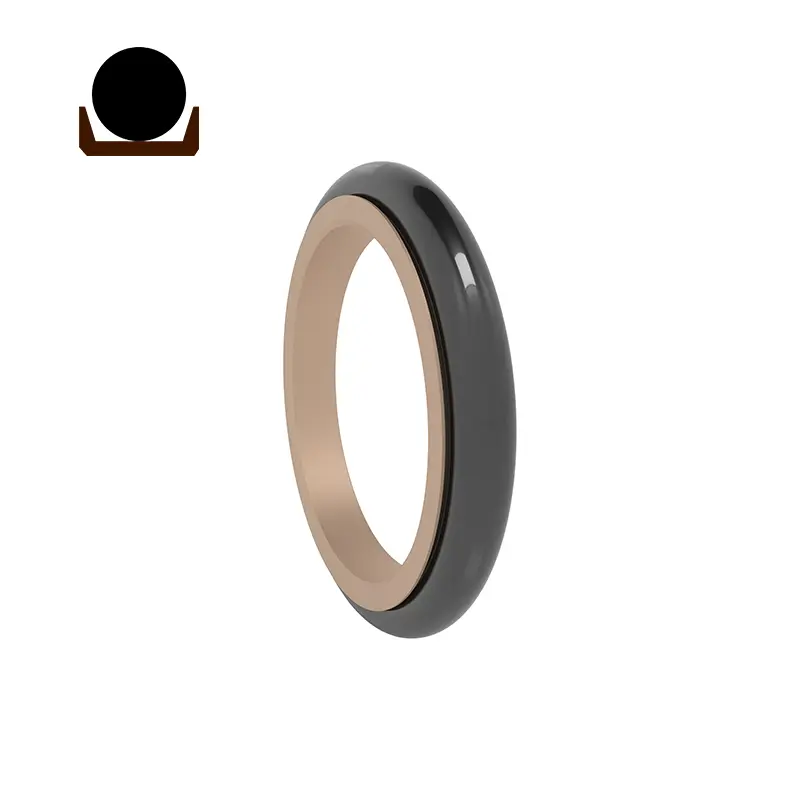

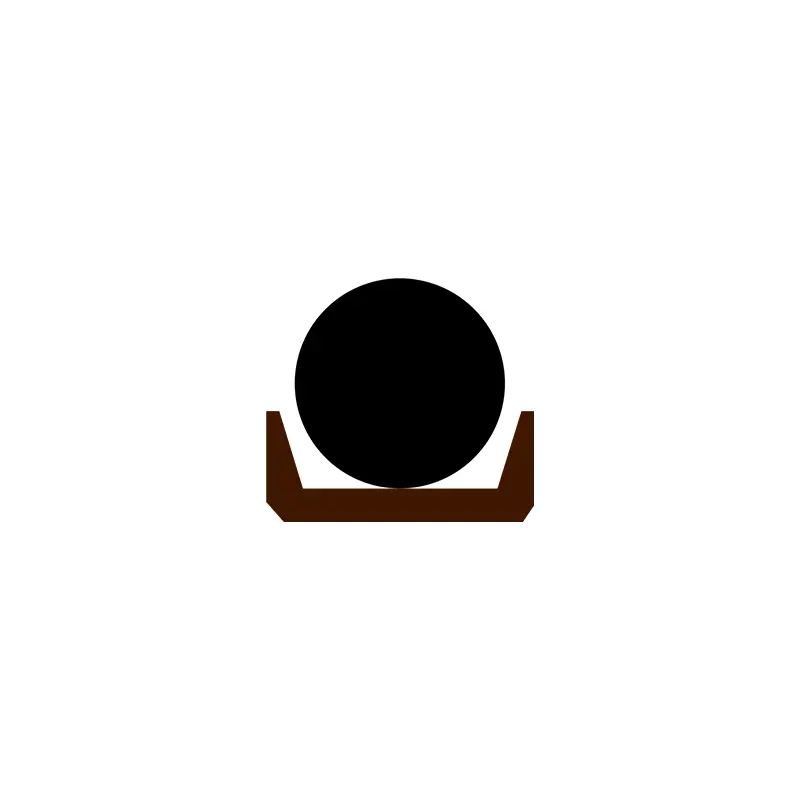

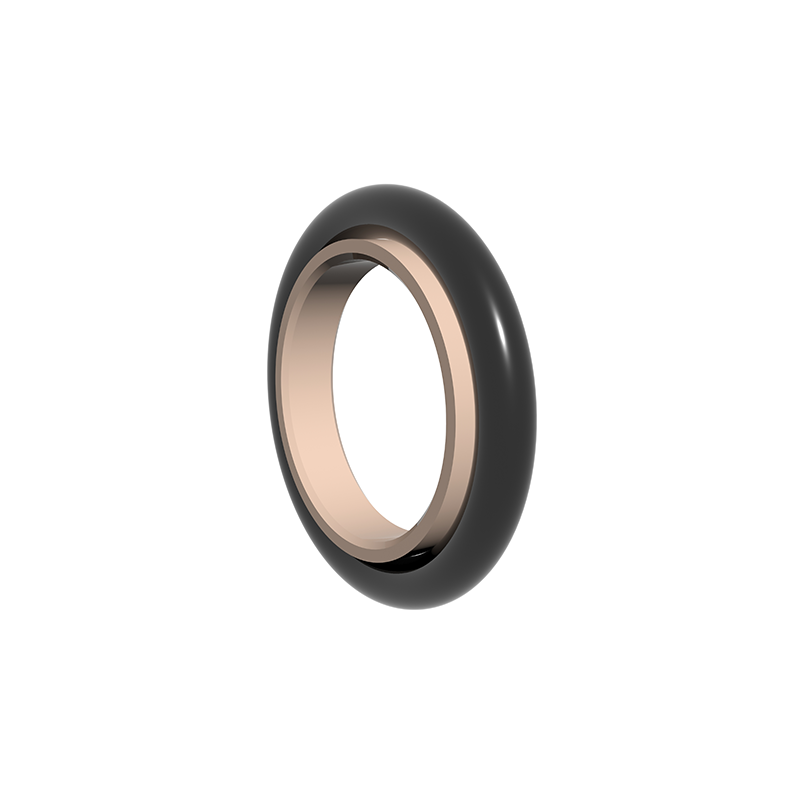

RC11 ประกอบด้วยวงแหวนปิดผนึก PTFE ที่เต็มไปด้วย PTFE และแหวนยางรูป O ซึ่งเหมาะสำหรับการเคลื่อนไหวแบบลูกสูบแบบไฮดรอลิก

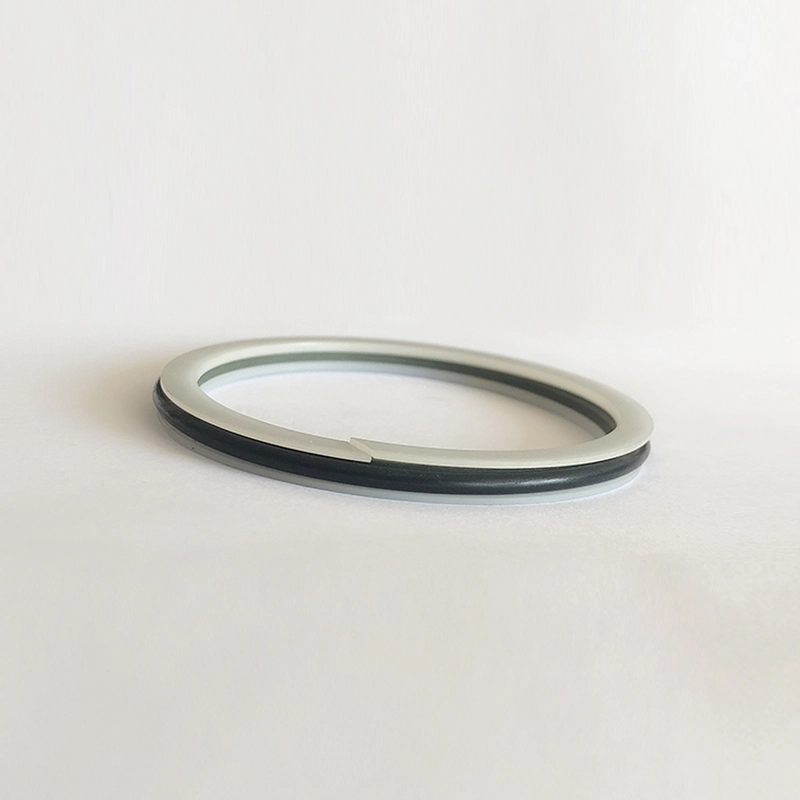

RC11-B ประกอบด้วยวงแหวนปิดผนึกรูปสี่เหลี่ยม PTFE ที่เต็มไปและแหวนยางรูปโอซึ่งเหมาะสำหรับการเคลื่อนไหวแบบลูกสูบแบบไฮดรอลิกแบบสองทาง โอริงให้แรงเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก โดยทั่วไปจะใช้ร่วมกับแหวนนำทาง ร่องแยก (เปิด) ควรใช้สำหรับเส้นผ่านศูนย์กลางของก้านน้อยกว่า 30 มม. คุณสมบัติ:

1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบคลาน;

2. ความเสถียรของแรงดันสูงมากภายใต้ความดันและสภาวะที่รุนแรง

3. ชีวิตสูงสามารถใช้สำหรับซีลหล่อลื่นปลอดน้ำมัน

4. สามารถใช้สำหรับการปิดผนึกสื่อความหนืดต่ำเช่นน้ำ

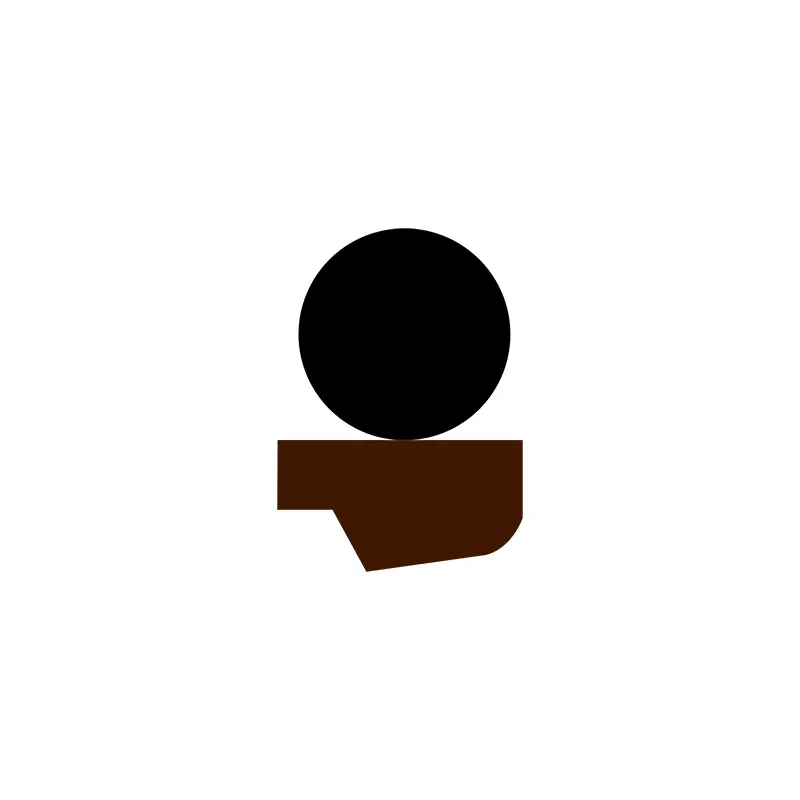

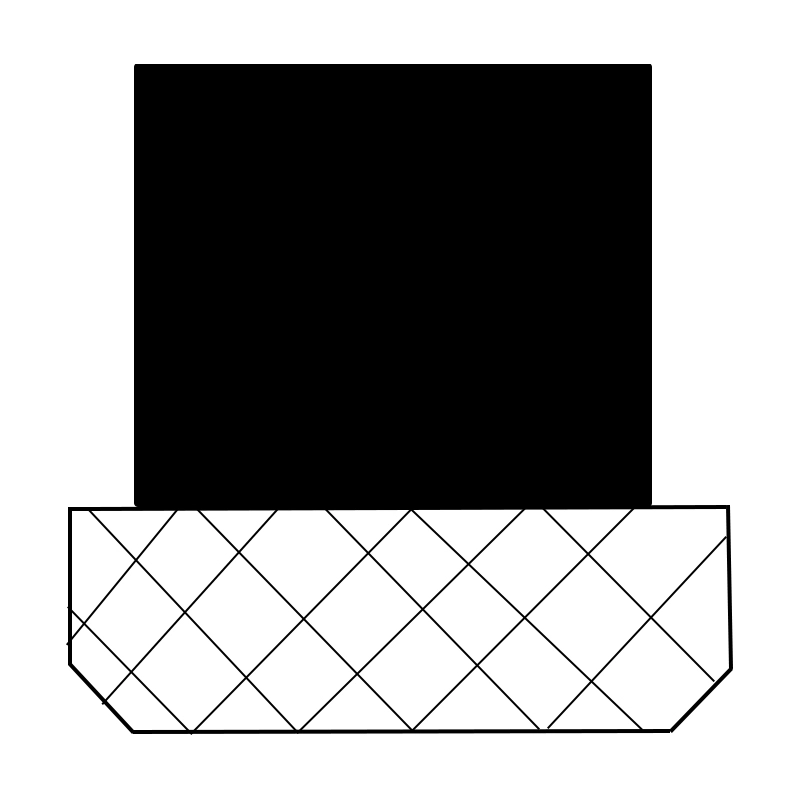

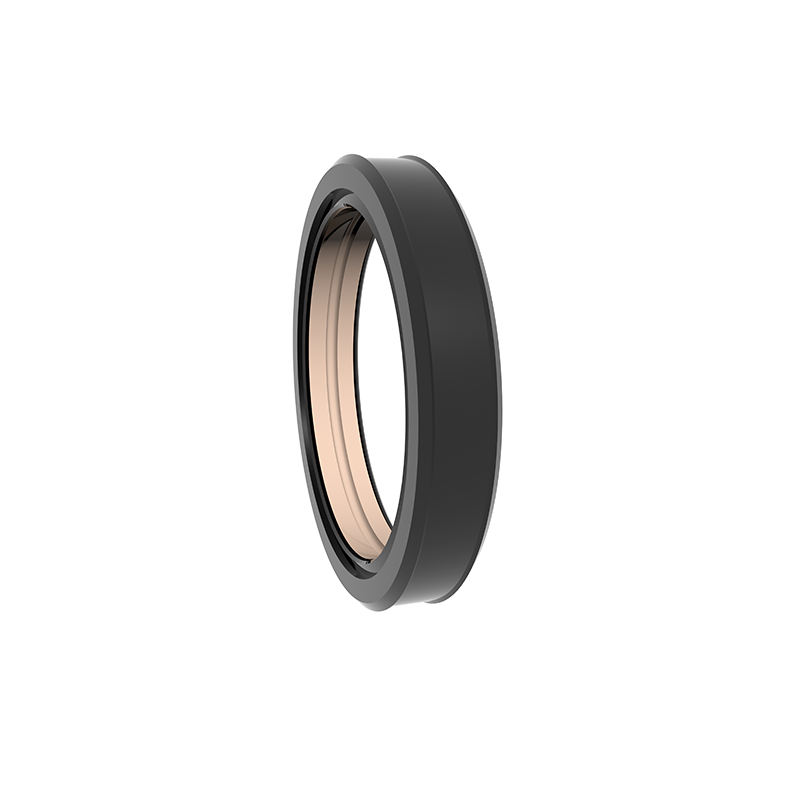

RC12 ประกอบด้วยวงแหวนปิดผนึก PTFE ที่เต็มไปด้วย PTFE และแหวนยางสี่เหลี่ยมซึ่งเหมาะสำหรับการเคลื่อนไหวแบบลูกสูบไฮดรอลิก วงแหวนสี่เหลี่ยมให้แรงเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก โดยทั่วไปจะใช้ร่วมกับแหวนนำทาง ร่องแยก (เปิด) ควรใช้สำหรับเส้นผ่านศูนย์กลางของก้านน้อยกว่า 30 มม. ส่วนใหญ่จะใช้ในอุปกรณ์ไฮดรอลิกหนัก

คุณสมบัติ:

1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบคลาน;

2. ความเสถียรของแรงดันสูงมากภายใต้ความดันและสภาวะที่รุนแรง

3. ชีวิตสูงสามารถใช้สำหรับซีลหล่อลื่นปลอดน้ำมัน

4. สามารถใช้สำหรับการปิดผนึกสื่อความหนืดต่ำเช่นน้ำ

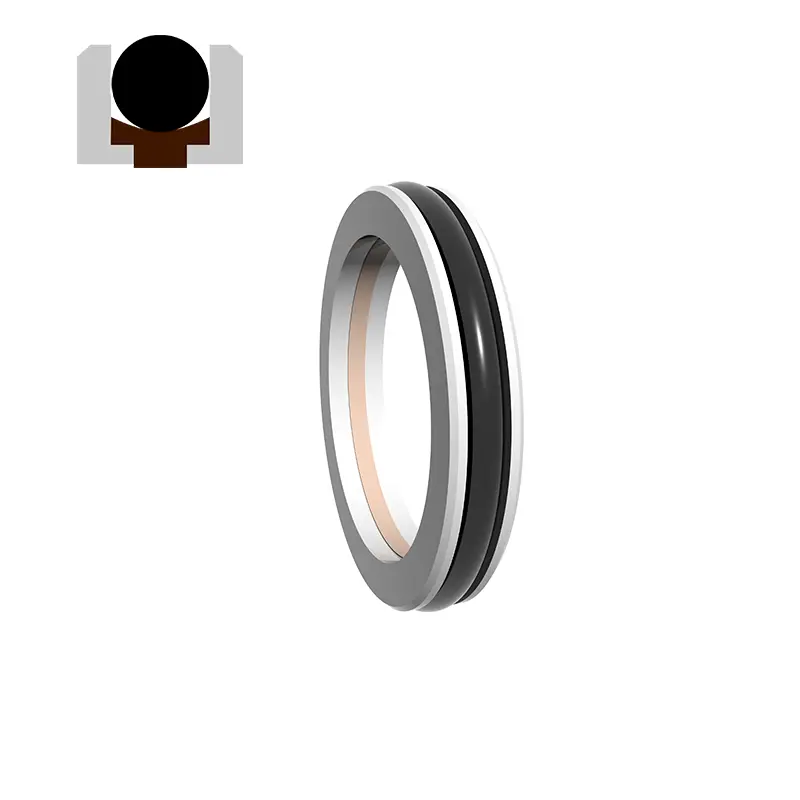

SPNC/RC13 ประกอบด้วยวงแหวนปิดผนึกรูป PTFE และแหวนยางรูปโอซึ่งเหมาะสำหรับการปิดผนึกแรงดันแบบสองทิศทางแบบไฮดรอลิกและนิวเมติก วงแหวนรูป O ให้แรงเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก วงแหวนปิดผนึกใช้การออกแบบริมฝีปากบาง ๆ ซึ่งมีความสามารถในการชดเชยการติดตามที่ดีดังนั้นประสิทธิภาพการปิดผนึกจึงดีและสามารถติดตั้งได้ในร่องวงแหวน GB12350 ร่องแยก (เปิด) ควรใช้สำหรับเส้นผ่านศูนย์กลางของก้านน้อยกว่า 30 มม. คุณสมบัติ:

1. สามารถใช้สำหรับทั้งไฮดรอลิกและนิวเมติกและสามารถใช้สำหรับการปิดผนึกความดันแบบสองทิศทาง

2. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากันและไม่มีการคืบคลาน;

3. อายุการใช้งานยาวนานสามารถใช้สำหรับแมวน้ำหล่อลื่นปลอดน้ำมัน

4. พื้นที่โครงสร้างขนาดเล็กการติดตั้งและการบำรุงรักษาง่าย

RC14 ประกอบด้วยแหวนปิดผนึกรูปสามเหลี่ยม PTFE และแหวนยางรูปโอซึ่งเหมาะสำหรับการเคลื่อนไหวแบบไฮดรอลิกและนิวเมติกแบบลูกสูบ โอริงให้แรงเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก เนื่องจากวงแหวนปิดผนึกใช้การออกแบบริมฝีปากบาง ๆ ความสามารถในการชดเชยการติดตามจึงดีกว่าดังนั้นประสิทธิภาพการปิดผนึกจึงดี ร่องแยก (เปิด) ควรใช้สำหรับเส้นผ่านศูนย์กลางของก้านน้อยกว่า 30 มม. คุณสมบัติ:

1. สามารถใช้สำหรับทั้งไฮดรอลิกและนิวเมติก;

2 แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก ๆ , การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบคลาน;

3. อายุการใช้งานยาวนานสามารถใช้สำหรับแมวน้ำหล่อลื่นปลอดน้ำมัน

4. พื้นที่โครงสร้างขนาดเล็กการติดตั้งและการบำรุงรักษาง่าย

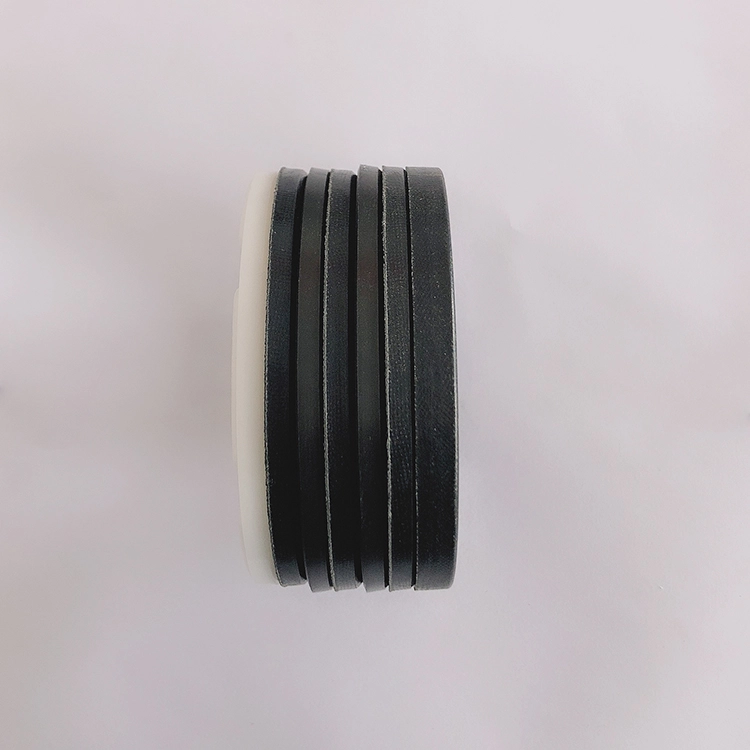

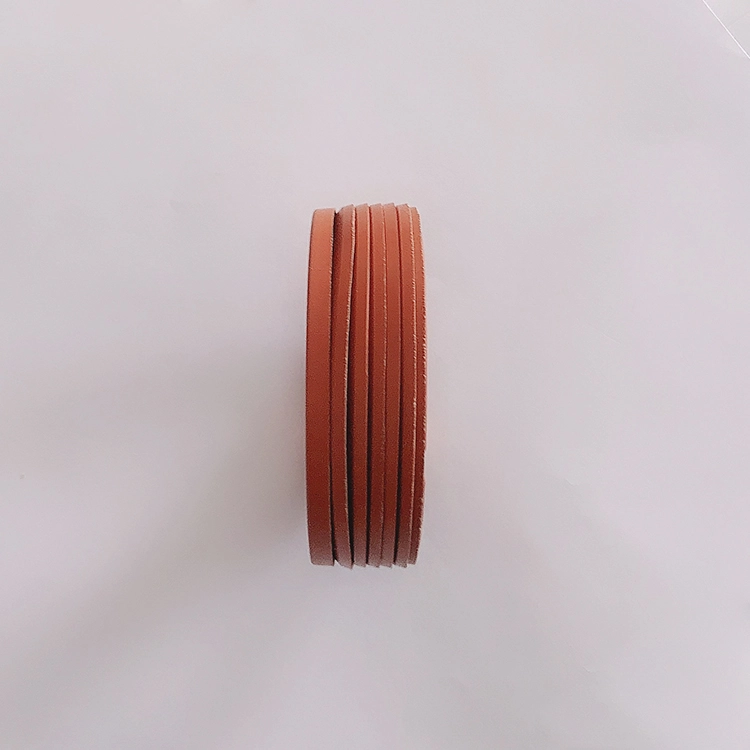

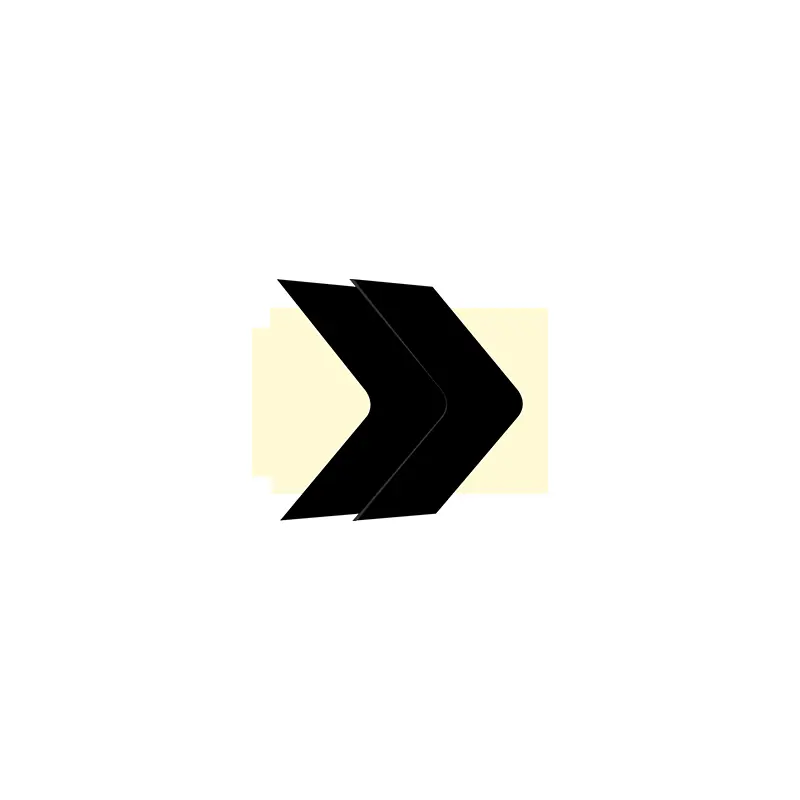

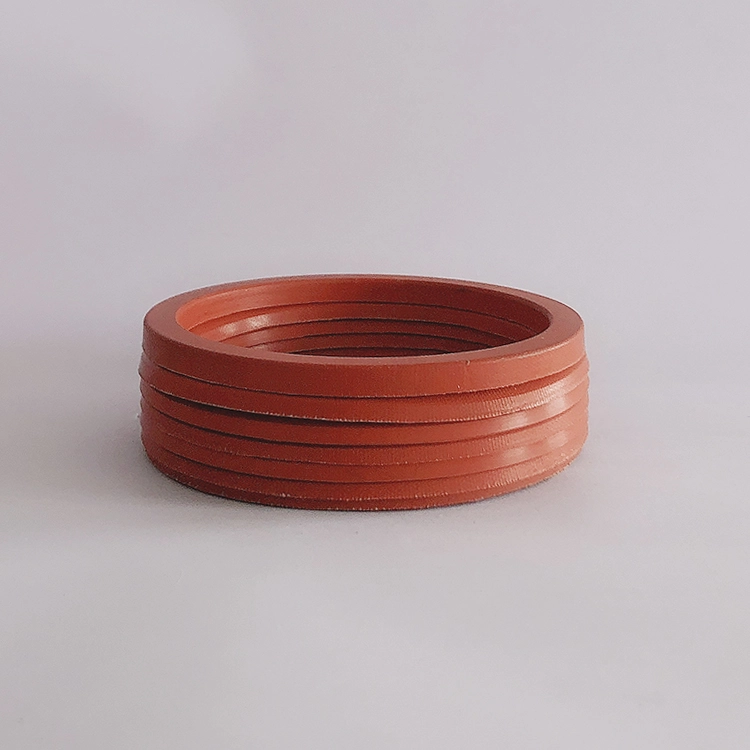

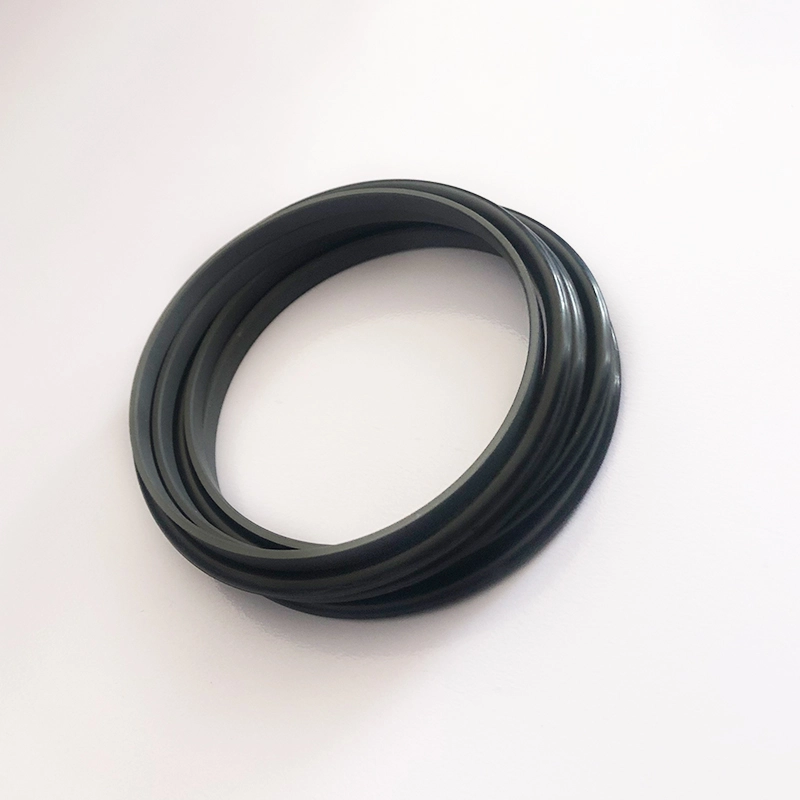

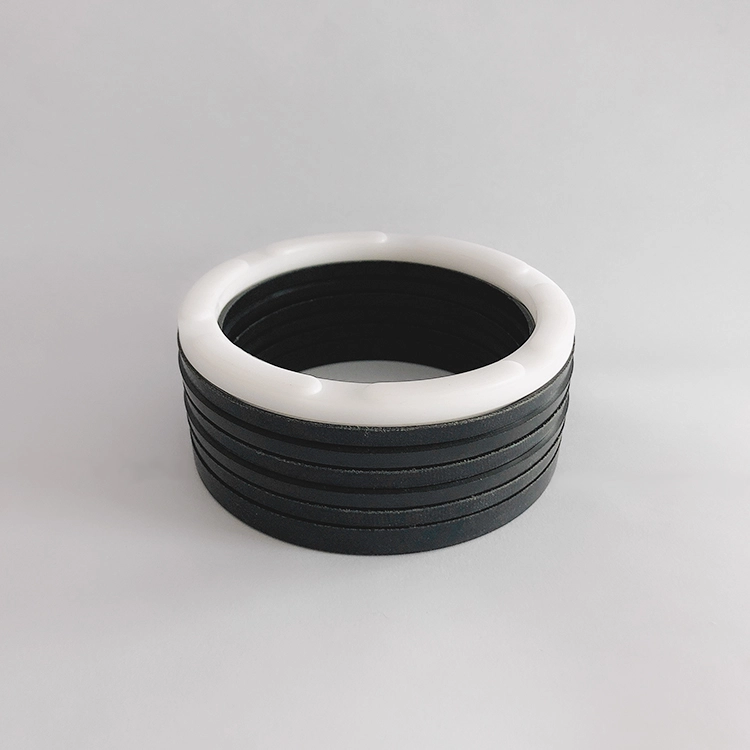

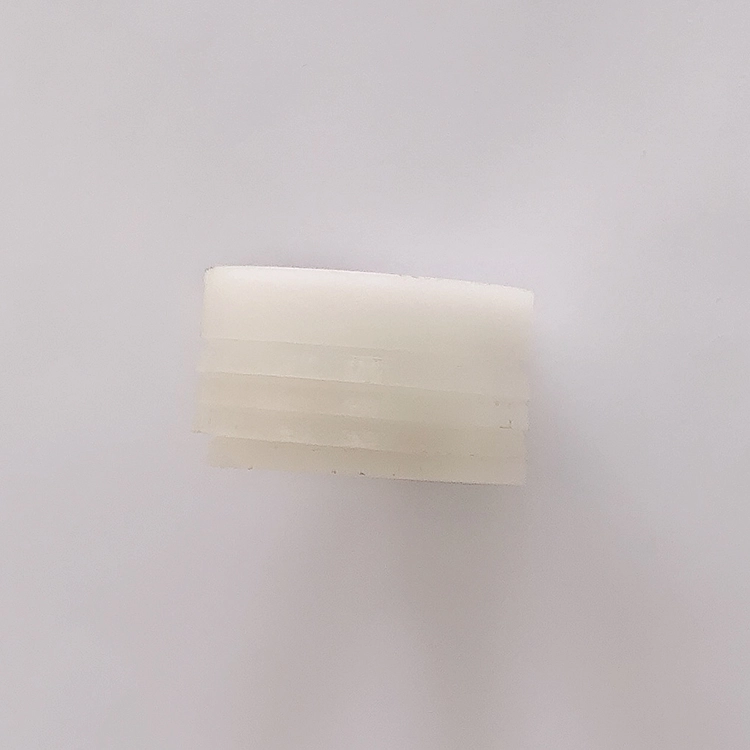

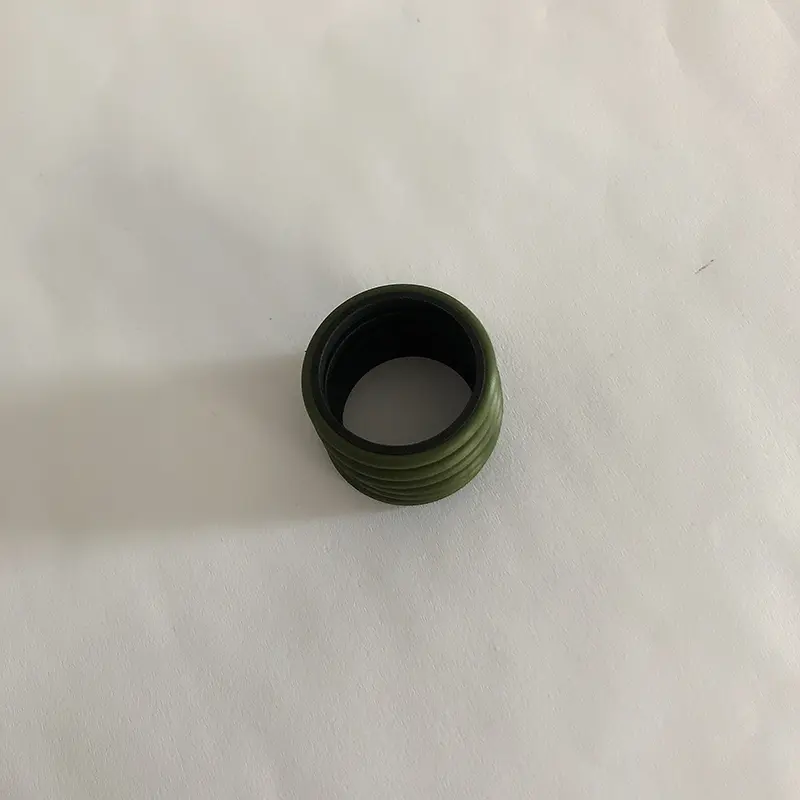

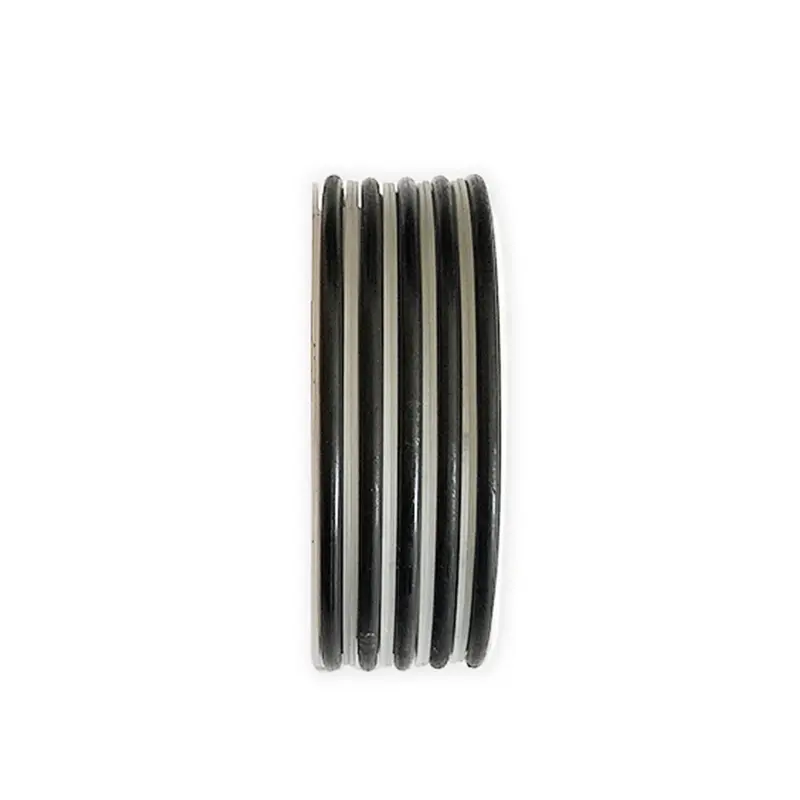

RC15 ประกอบด้วยชุด (มากกว่า 3) ของวงแหวนปิดผนึกรูปตัววีวงแหวนความดันและแหวนสนับสนุนและเหมาะสำหรับการควบคุมแบบลูกสูบไฮดรอลิก ต้องใช้จาระบีกับวัสดุการปิดผนึกในระหว่างการติดตั้ง ไม่สามารถติดตั้งได้ในร่องอินทิกรัล (ปิด) คุณสมบัติ:

1. มีวัสดุที่หลากหลายซึ่งสามารถปรับได้อย่างเหมาะสมเพื่อให้เหมาะกับวัตถุประสงค์ต่าง ๆ

2. สามารถใช้ภายใต้สภาพการทำงานที่รุนแรงและเหมาะสำหรับสื่อเกือบทั้งหมดและเงื่อนไขที่รุนแรง

3. มีอายุการใช้งานที่ยาวนานและสามารถใช้สำหรับซีลหล่อลื่นปลอดน้ำมัน (การเลือกวัสดุที่สมเหตุสมผล);

4. การปิดผนึกและแรงเสียดทานสามารถปรับได้โดยการปรับปะเก็นและขนาดแกนสามารถปรับได้โดยการเพิ่มหรือลบวงแหวนซีลรูปตัววี;

5. มันสามารถทำงานได้อย่างมีประสิทธิภาพแม้ว่าคุณภาพพื้นผิวการปิดผนึกจะไม่ดี

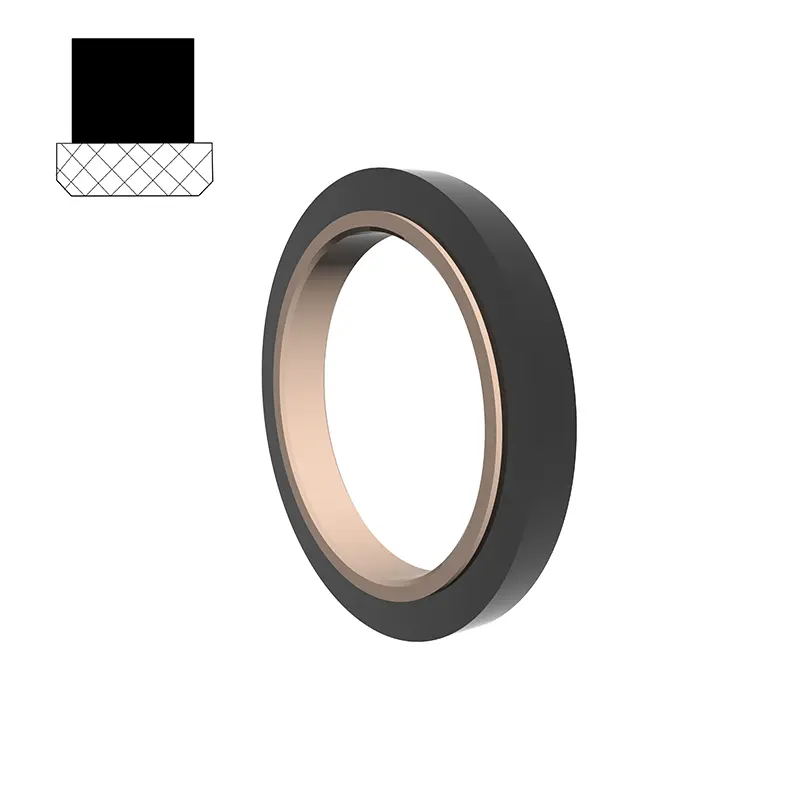

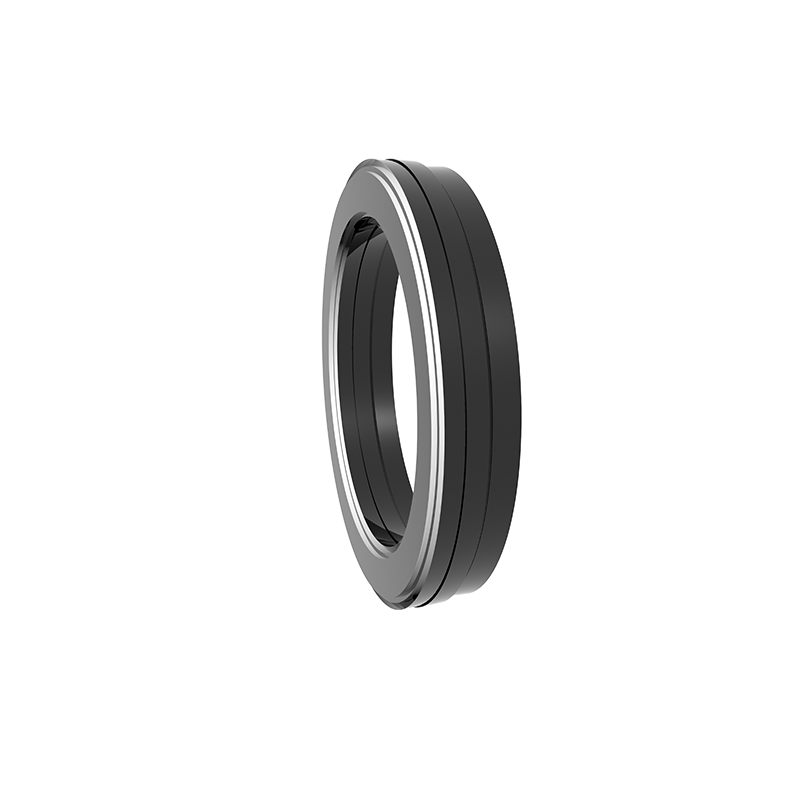

SPN ประกอบด้วยแหวนปิดผนึกสี่เหลี่ยม PTFE ที่เต็มไปและแหวนยางสี่เหลี่ยมซึ่งเหมาะสำหรับการปิดผนึกแรงดันแบบสองทิศทางแบบไฮดรอลิกและนิวเมติก วงแหวนสี่เหลี่ยมให้แรงเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก ร่องแยก (เปิด) ควรใช้สำหรับเส้นผ่านศูนย์กลางของก้านน้อยกว่า 30 มม.

คุณสมบัติ:

1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบคลาน;

2. ซีลไฮดรอลิกและนิวเมติกแบบใช้คู่สามารถใช้สำหรับการปิดผนึกความดันแบบสองทิศทาง

3. ชีวิตสูงสามารถใช้สำหรับซีลหล่อลื่นปลอดน้ำมัน

4. พื้นที่โครงสร้างขนาดเล็กการติดตั้งและการบำรุงรักษาง่าย

RC17 เหมาะสำหรับการปิดผนึกความดันแบบสองทิศทางแบบไฮดรอลิกและนิวเมติก โอริงให้แรงเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก ร่องแยก (เปิด) ควรใช้สำหรับเส้นผ่านศูนย์กลางของก้านน้อยกว่า 30 มม. คุณสมบัติ:

1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบคลาน;

2. ซีลไฮดรอลิกและนิวเมติกแบบใช้คู่สามารถใช้สำหรับการปิดผนึกความดันแบบสองทิศทาง

3. อายุการใช้งานยาวนานสามารถใช้สำหรับแมวน้ำหล่อลื่นปลอดน้ำมัน

4. พื้นที่โครงสร้างขนาดเล็กการติดตั้งและการบำรุงรักษาง่าย:

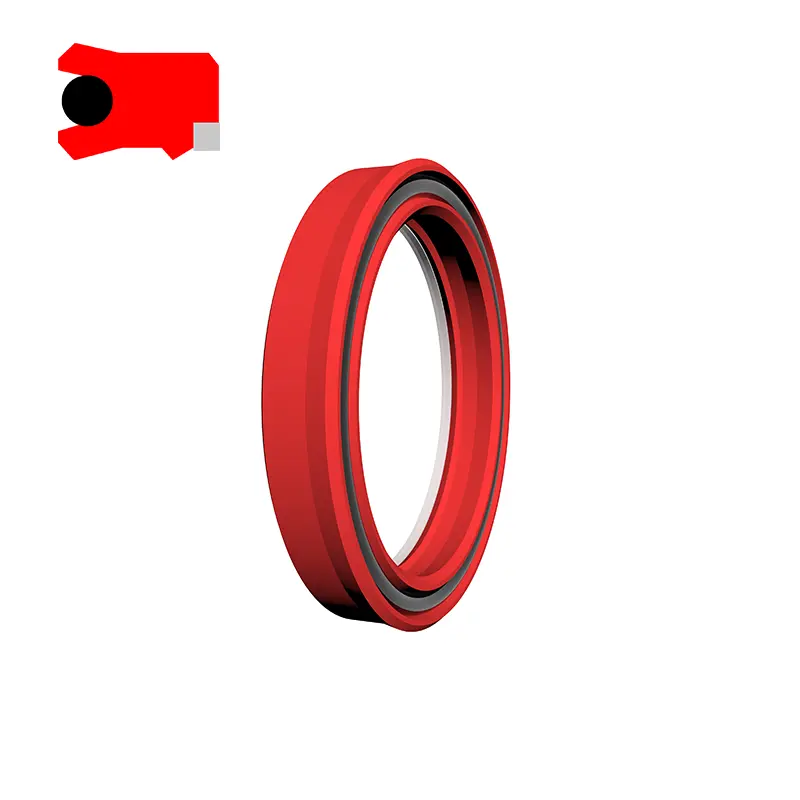

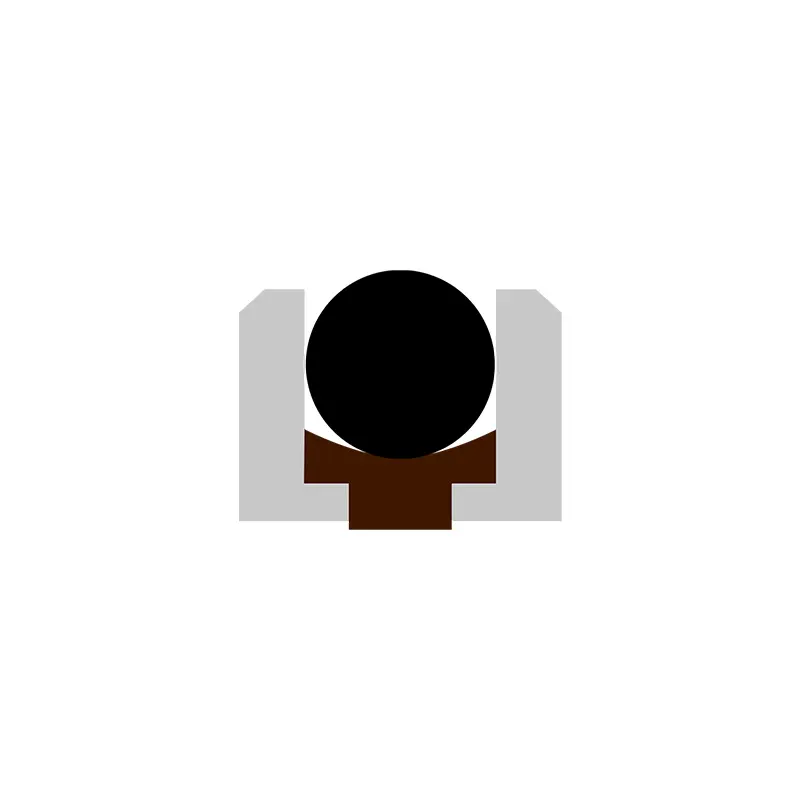

GTDI ประกอบด้วยยางรูปทรงพิเศษ (หรือโพลียูรีเทน) อีลาสโตเมอร์และวงแหวนปิดผนึก PTFE ที่ดัดแปลงและมีลักษณะของการปิดผนึกที่ดีชีวิตที่ยาวนานแรงเสียดทานต่ำ ฯลฯ TDMI ประกอบด้วยรูปแบบที่มีรูปแบบของการติดเชื้อที่มีความยาว ประกอบด้วยแหวนปิดผนึกที่เต็มไปด้วย PTFE, แหวนรองรับพลาสติกรูปตัว L สองรูปแบบและโอริงแรงยืดหยุ่นและมีลักษณะของการปิดผนึกที่ดีชีวิตที่ยาวนานแรงเสียดทานต่ำ

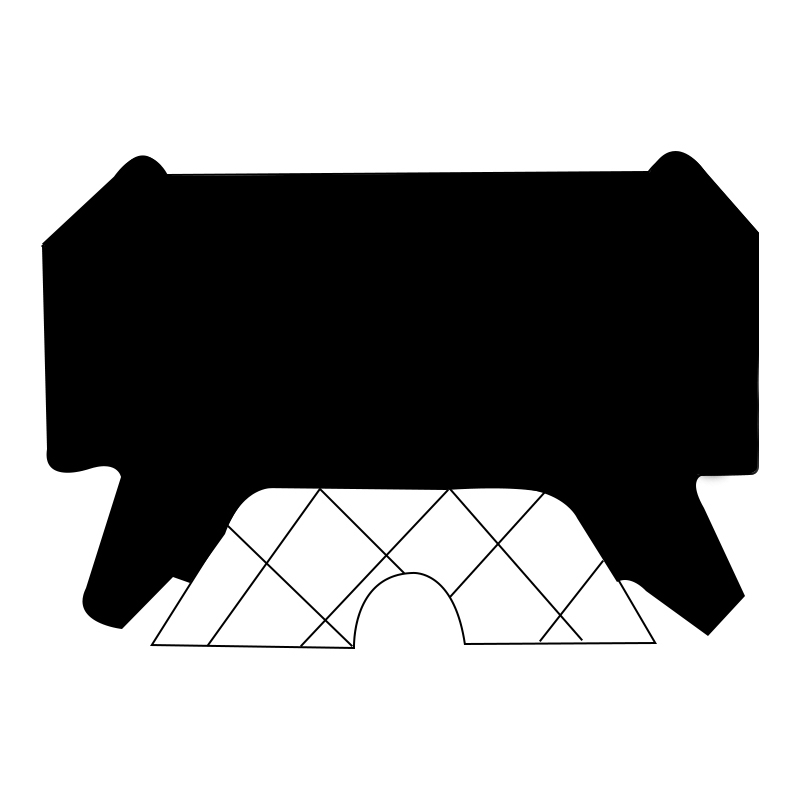

วงแหวนซีลชนิด BD เป็นซีลลูกสูบก้านส่วนใหญ่ใช้สำหรับการปิดผนึกลูกสูบแท่งลูกสูบเครื่องปลอมและอุปกรณ์ไฮดรอลิกสำหรับอุปกรณ์เดิน คุณสมบัติ:

1. ไม่รู้สึกถึงโหลดการสั่นสะเทือนและยอดแรงดัน

2. ความสามารถในการต่อต้านการขยายตัวที่ดี

3. การปิดผนึกที่ดีขึ้นภายใต้การโหลดและอุณหภูมิต่ำ

4. เหมาะสำหรับสภาพการทำงานที่รุนแรง

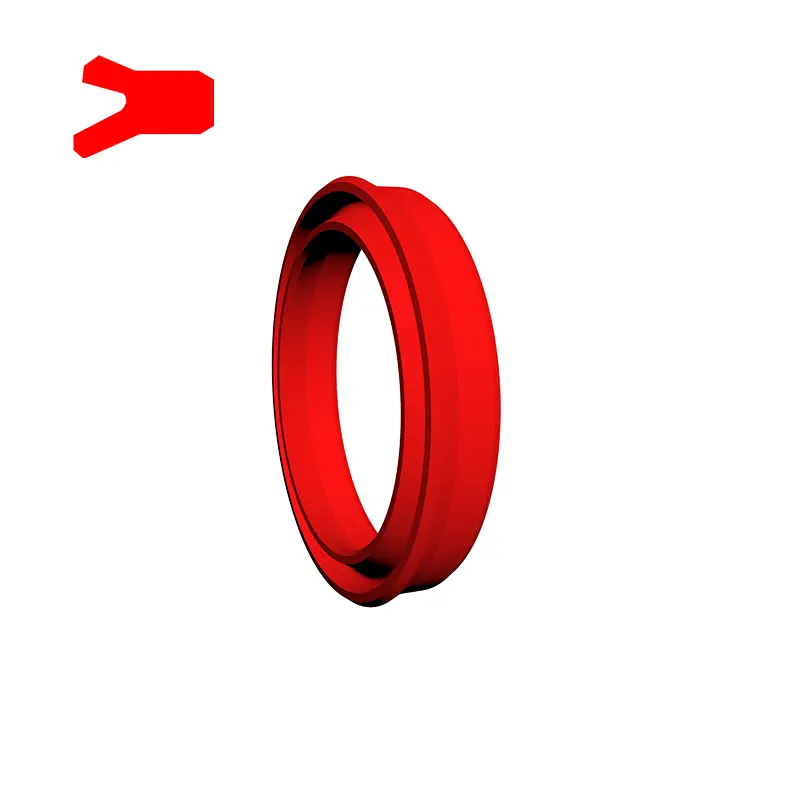

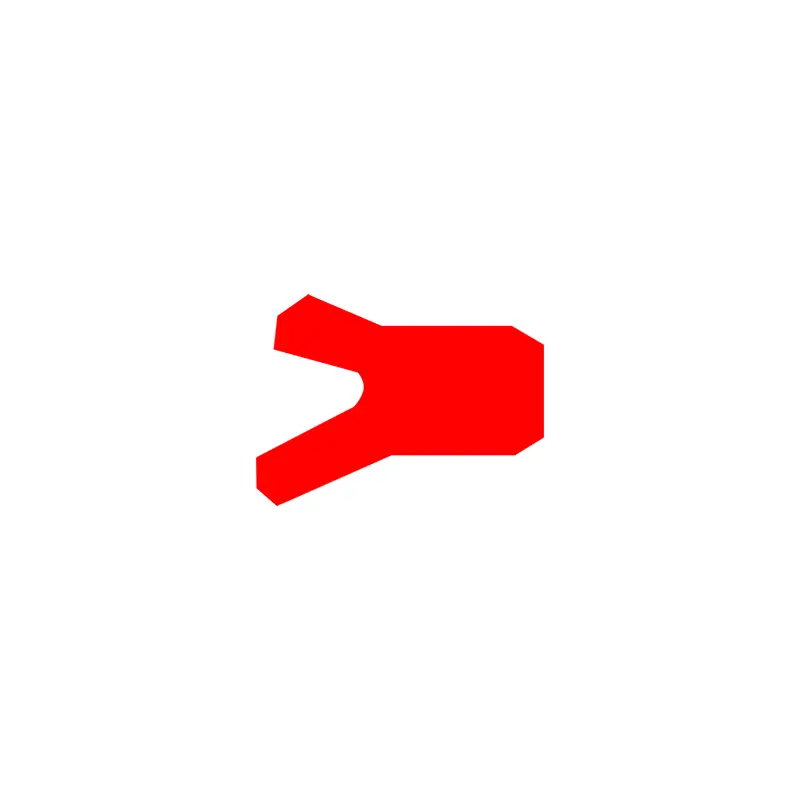

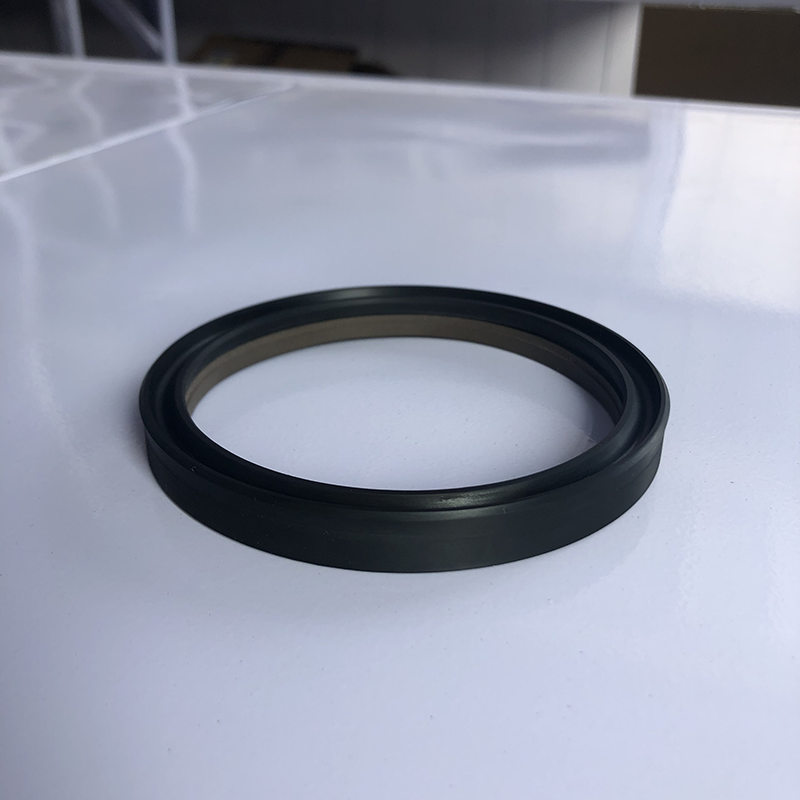

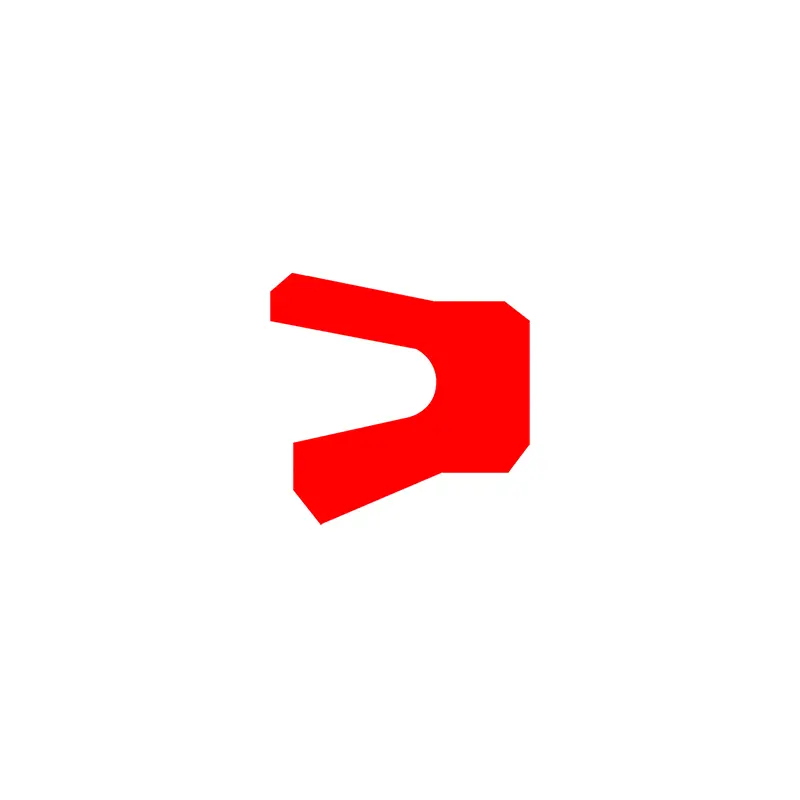

วงแหวนซีลชนิด YXD สำหรับเพลาเป็นซีลที่ไม่สมมาตรที่ใช้เป็นพิเศษบนก้านลูกสูบ มันเหมาะสำหรับการปิดผนึกทางเดียวของการเคลื่อนไหวแบบลูกสูบไฮดรอลิกและมีประสิทธิภาพการปิดผนึกที่ดี เมื่อใช้ภายใต้ 12 ~ 32MPA จำเป็นต้องใช้แหวนยึดที่ส้นเท้า ร่องสอดคล้องกับมาตรฐาน JB/ZQ4265-97 ลักษณะของมัน:

1. ใช้ได้กับโหลดแสงและโหลดขนาดกลาง

2. ประสิทธิภาพการปิดผนึกที่ดีสำหรับทั้งสองแรงดันสูงและซีลแรงดันต่ำ

3. มีวัสดุที่หลากหลายและประสิทธิภาพการต่อต้านปานกลางนั้นครอบคลุมมากขึ้น

4. โครงสร้างที่เรียบง่ายและการติดตั้งและบำรุงรักษาง่าย

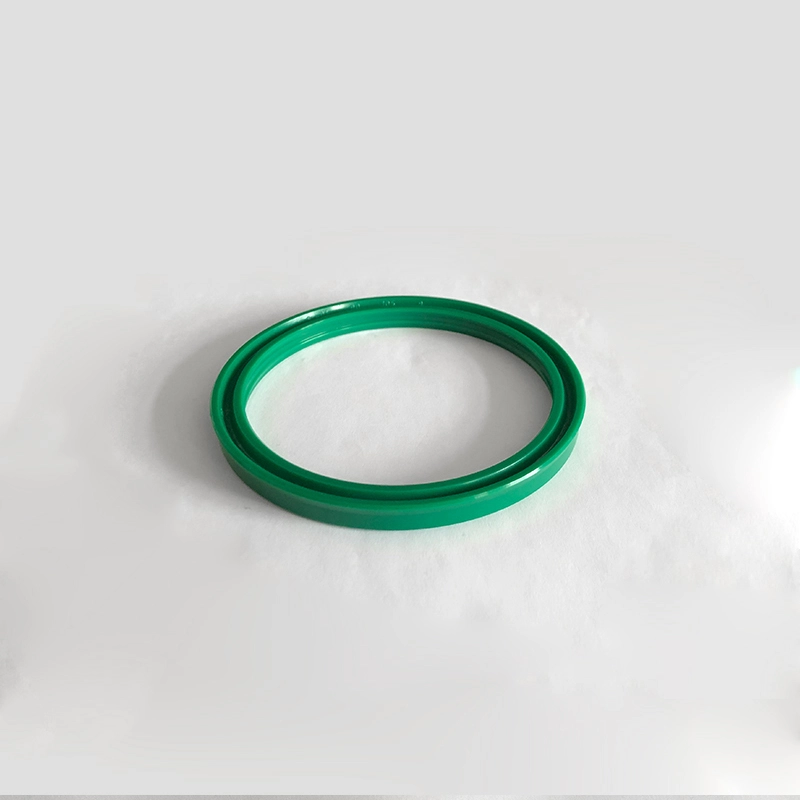

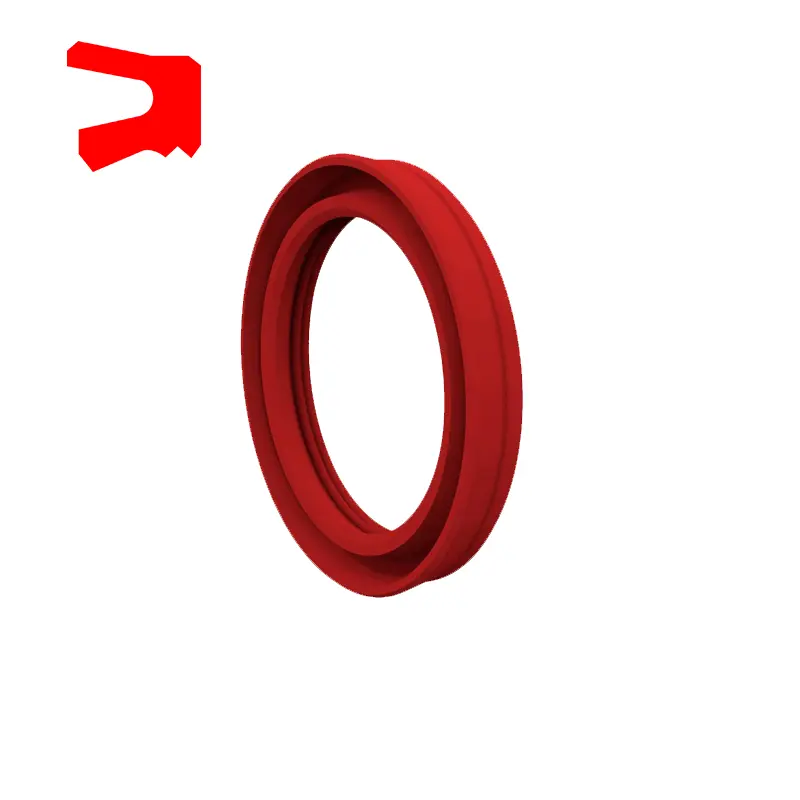

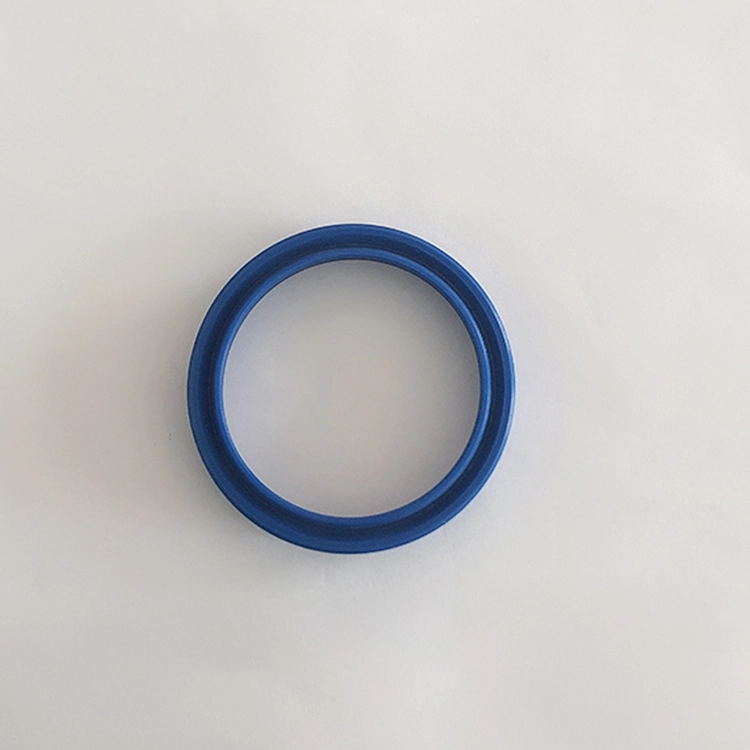

RCUR SEAL RING เป็นซีลที่ไม่สมมาตรที่ใช้เป็นพิเศษบนก้านลูกสูบเหมาะสำหรับการปิดผนึกทางเดียวของการเคลื่อนไหวแบบลูกสูบไฮดรอลิกพร้อมประสิทธิภาพการปิดผนึกที่ดี ร่องสอดคล้องกับมาตรฐาน ISO5597 มันถูกใช้เป็นซีลเสริมในระบบการปิดผนึก ลักษณะของมัน:

1. ประสิทธิภาพการปิดผนึกแบบคงที่และแบบไดนามิกที่ดี

2. ความสามารถในการกู้คืนน้ำมันที่เหลืออยู่ภายใต้เงื่อนไขแบบไดนามิก

3. โครงสร้างที่เรียบง่ายและการติดตั้งและบำรุงรักษาง่าย

วงแหวนซีล RCUSR เป็นซีลที่ไม่สมมาตรที่ใช้เป็นพิเศษบนก้านลูกสูบโดยมีริมฝีปากเสริมที่ด้านในของวงแหวนซีล มันเหมาะสำหรับการปิดผนึกทางเดียวของการเคลื่อนไหวแบบลูกสูบไฮดรอลิกและมีประสิทธิภาพการปิดผนึกที่ดี ร่องสอดคล้องกับมาตรฐาน ISO5597 มันสามารถใช้เพียงอย่างเดียวหรือเป็นตราประทับเสริมในระบบการปิดผนึก ลักษณะของมัน:

1. ประสิทธิภาพการปิดผนึกแบบคงที่และแบบไดนามิกที่ดี

2. แรงเสียดทานต่ำการเคลื่อนไหวที่ราบรื่นความสามารถในการกู้คืนน้ำมันที่เหลืออยู่ภายใต้สภาวะไดนามิก

3. โครงสร้างที่เรียบง่ายและการติดตั้งและบำรุงรักษาง่าย

คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:

การเลือกวัสดุ

1. วัสดุโอริงที่รองรับสามารถเลือกได้: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM) ฯลฯ

2. วัสดุวงแหวนปิดผนึก: PTFE2, PTFE3, PTFE4, PU, ​​ฯลฯ

การเลือกวัสดุ RC15

1. วัสดุแหวนความดัน: polytetrafluoroethylene, ผ้าไนไตรล์, ผ้า fluororubber, nylon, polyoxymethylene

2. วัสดุ V-ring: polytetrafluoroethylene, ยางไนไตรล์, ผ้าไนไตรล์, fluororubber, ผ้าฟลูออโรเบเบอร์, โพลียูรีเทน

3. วัสดุแหวนสนับสนุน: ผ้าไนไตรล์, ฟลูออเรอร์เบอร์, ไนลอน, โพลีโอซัมเมทลีน, โพลีเทตร้าฟลูออโรเอทิลีน

การเลือกวัสดุ RCUR Polyurethane (PU)

ตัวอย่างการสั่งซื้อ：

การสั่งซื้อรุ่น RC11-40X55.1X6.3-PTFE3-R01

รุ่นการสั่งซื้อ RC11-B-40X55.1X6.3-PTFE3-R02

เส้นผ่านศูนย์กลางของโมเดล-ร่อง x เส้นผ่านศูนย์กลางร่อง x ร่องความกว้าง ptfe3 ที่ดัดแปลงรหัสวัสดุ PTFE R01, R02-O-RING

รุ่นสั่งซื้อ RC12-40X55X7.5-PTFE3-R01

เส้นผ่านศูนย์กลางของโมเดล-ร่อง x เส้นผ่านศูนย์กลางร่อง x ร่องความกว้าง ptfe3 modified tetrafluoroethylene รหัสวัสดุรหัสวัสดุวงแหวน rectangular

คำสั่งซื้อรุ่น RC13-80-PTFE3-R01 หรือ SPNC-80-PTFE3-R01

RC13/SPNC-Model เส้นผ่านศูนย์กลาง 80 เพลา D PTFE3-PTFE รหัสวัสดุ R01-O-RING รหัสวัสดุ

คำสั่งซื้อรุ่น RC14-80-PTFE3-R01

RC14 โมเดลเส้นผ่านศูนย์กลาง 80 เพลา D PTFE3-PTFE วัสดุรหัสวัสดุ R01-O-RING

RC15

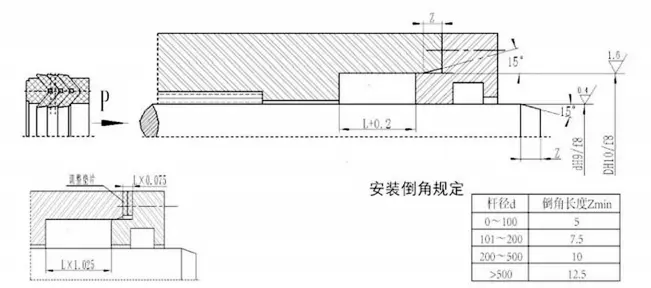

ตัวอย่างการสั่งซื้อ rc15-a-40x55x22.5rc15-a-model dxdxl กฎบัตรการติดตั้ง

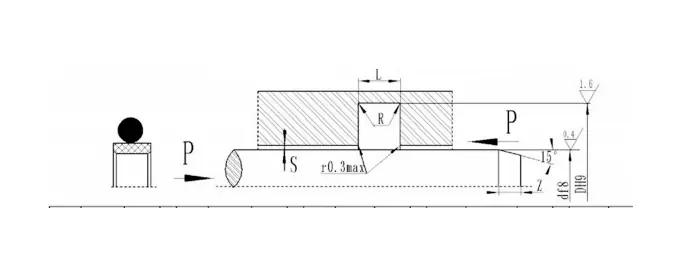

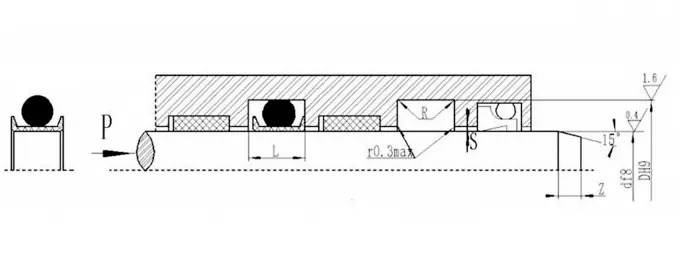

ซีลรูปตัวรวม V สามารถบรรลุสถานะที่ดีที่สุดของการปิดผนึกและแรงเสียดทานโดยการปรับขนาดแกนของปะเก็น การสึกหรอเริ่มต้นหลังจากการดำเนินการระยะยาวสามารถขยายได้โดยการปรับขนาดแกน ขอแนะนำให้ขนาดแกนที่ปรับได้ของโพรงปิดผนึกได้รับการออกแบบให้เป็น 1.025L และจำนวนการปรับคือ 7.5%L

SPN

รุ่นสั่งซื้อ spn-d*d*l-ptfe3-r01 เส้นผ่าน

SPN Model PTFE3 MODIFIED PTFE วัสดุรหัส R01-rectangular Ring Material Code

RC17

รุ่นสั่งซื้อ RC17-D*D*L-PTFE3-R01 เส้นผ่านศูนย์กลางของก้าน*เส้นผ่านศูนย์กลางด้านล่างร่องร่อง*ความกว้างของร่อง

GTD

TDMI

GGDI

BD

รุ่นสั่งซื้อ BD40*55*11.4 เส้นผ่านศูนย์กลางของก้าน×เส้นผ่าศูนย์กลางร่อง×ความสูงของซีล×

yxd

รุ่นสั่งซื้อ YXD63X75X14 -R01 เส้นผ่านศูนย์กลางของก้าน×เส้นผ่าศูนย์กลางร่อง×ความสูงซีล - รหัสวัสดุ

RCUR

รุ่นสั่งซื้อ RCUR63X73 × 10 เส้นผ่านศูนย์กลางก้าน×เส้นผ่าศูนย์กลางร่อง×ความสูงของซีล

รุ่นสั่งซื้อ RCUSR63x73x6 เส้นผ่านศูนย์กลางของก้าน×เส้นผ่าศูนย์กลางร่อง×ความสูงของซีล×

ข้อกำหนด
