ในระบบไฮดรอลิกซีลบัฟเฟอร์ไฮดรอลิกมีบทบาทสำคัญ Ruichen Seals ได้พัฒนาซีลบัฟเฟอร์ไฮดรอลิกที่หลากหลายสำหรับความต้องการและสภาพการทำงานที่แตกต่างกัน
ซีลบัฟเฟอร์ HBY และ HBTS ใช้บนแท่งลูกสูบร่วมกับซีลเพื่อดูดซับแรงกระแทกและความดันที่ผันผวนภายใต้ภาระสูงแยกของเหลวอุณหภูมิสูงและปรับปรุงอายุการใช้งานและความน่าเชื่อถือของระบบการปิดผนึก พวกเขาใช้ในพลั่วมอเตอร์, รถตักล้อ, รถปราบดิน, เครนรถบรรทุก, รถเครนล้อ, รถดั๊ม
ซีลบัฟเฟอร์ HBTS ใช้ในระบบการปิดผนึกเช่นเครื่องจักรวิศวกรรม
KZT มีฟังก์ชั่นของการแช่เจือจางเนื่องจากวัสดุ polytetrafluoroethylene เมื่อใช้ร่วมกับแมวน้ำลูกสูบและแหวนนำทางมันจะป้องกันสิ่งสกปรกและสิ่งสกปรกในกระบอกสูบน้ำมันจากการก่อให้เกิดความเสียหายผิดปกติต่อระบบการปิดผนึกทำให้มั่นใจได้ถึงความน่าเชื่อถือและอายุการใช้งานที่ยาวนานของระบบการปิดผนึก
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
การเลือกวัสดุ:

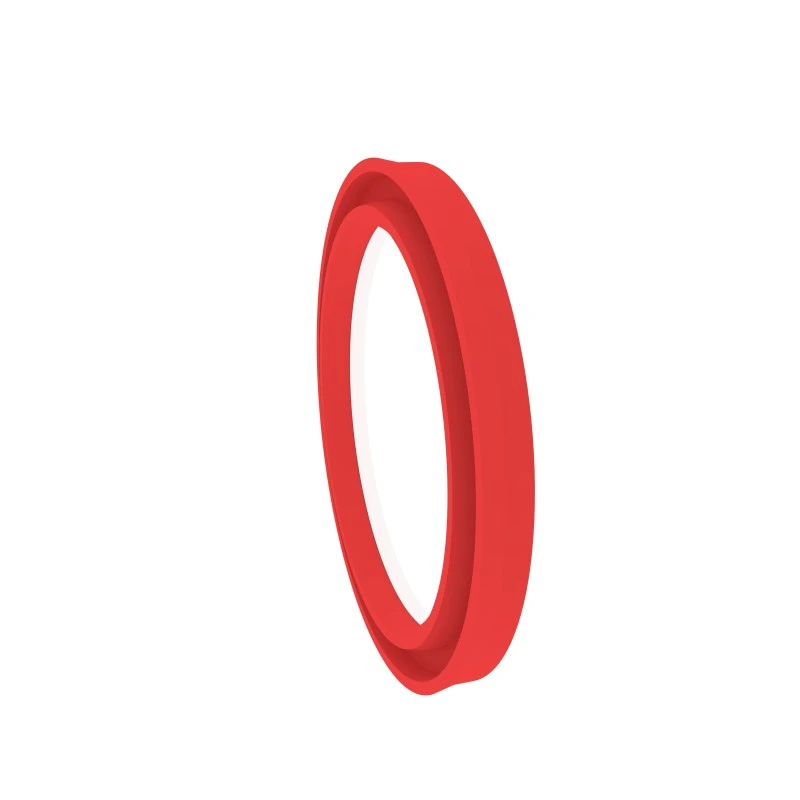

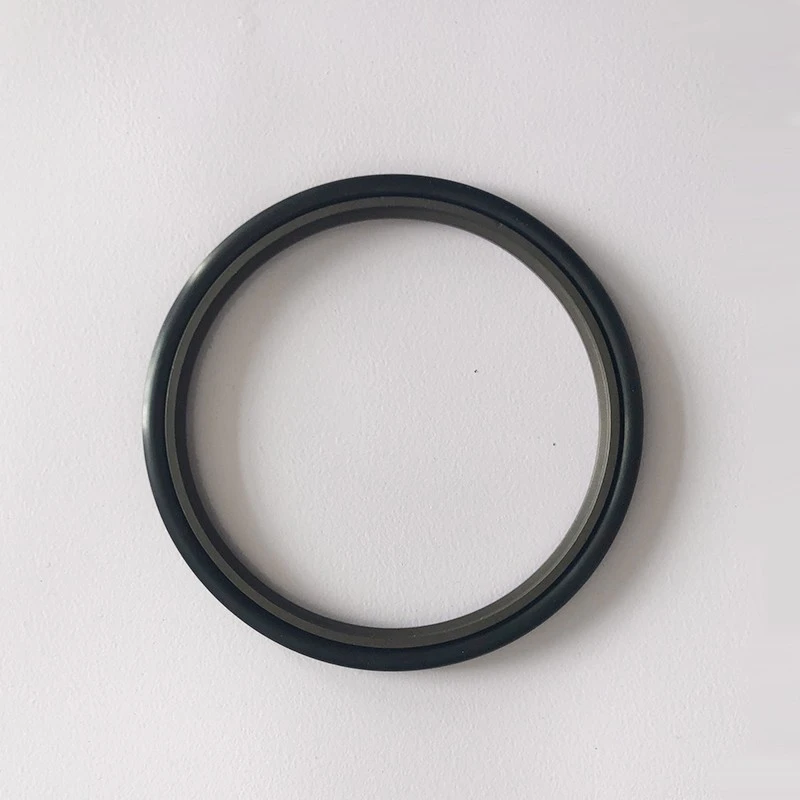

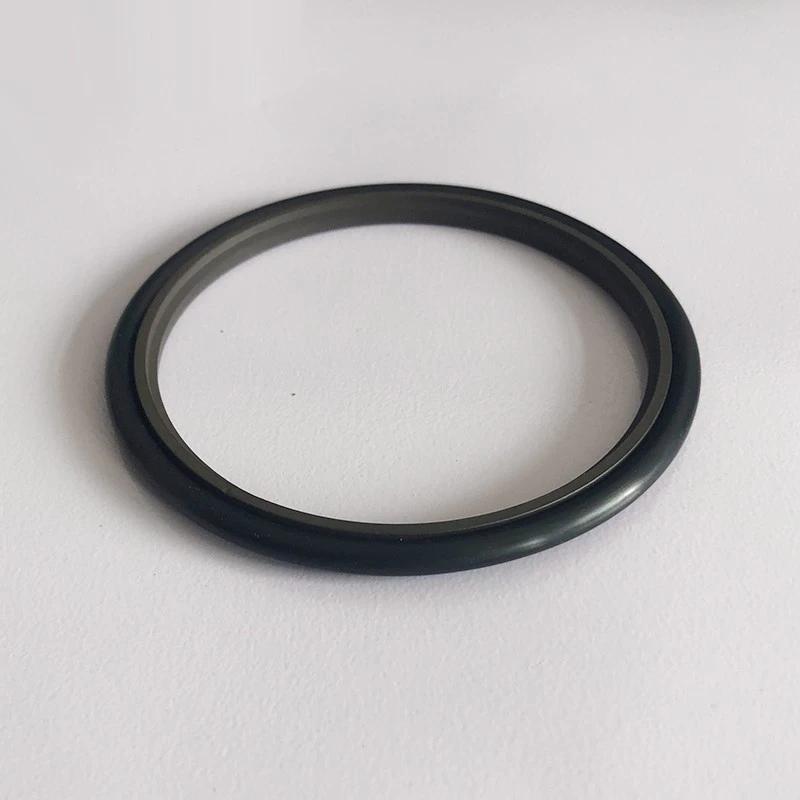

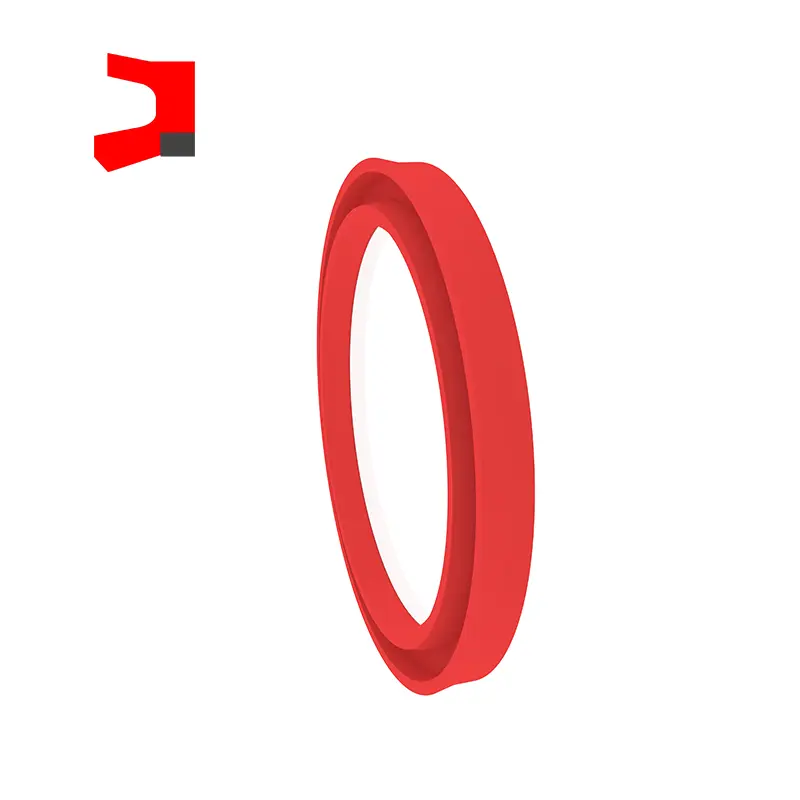

Hby
วงแหวนปิดผนึก: โพลียูรีเทน (PU) วงแหวนยึด: PA/POM

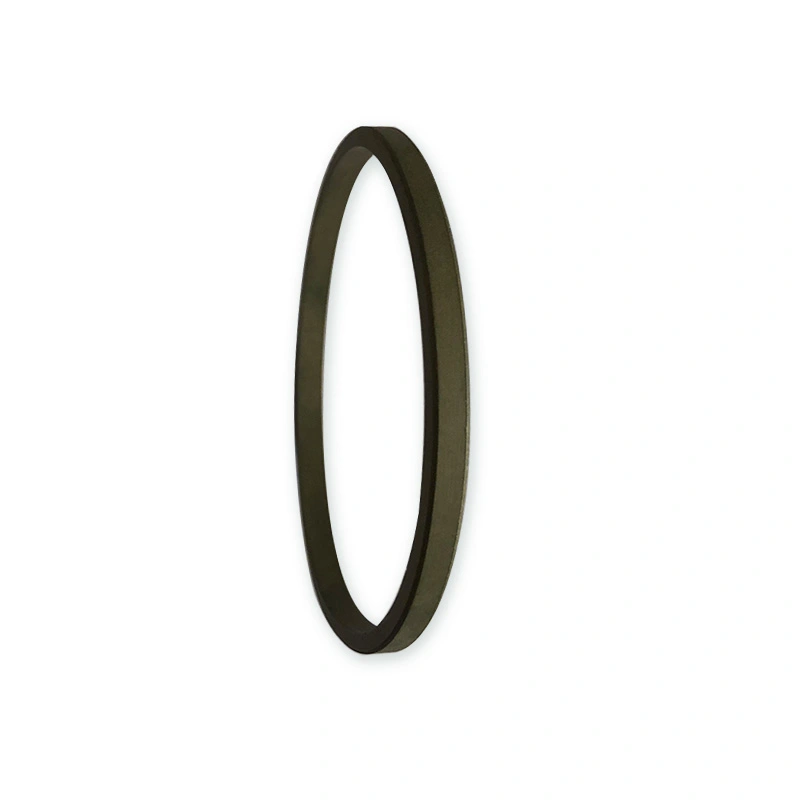

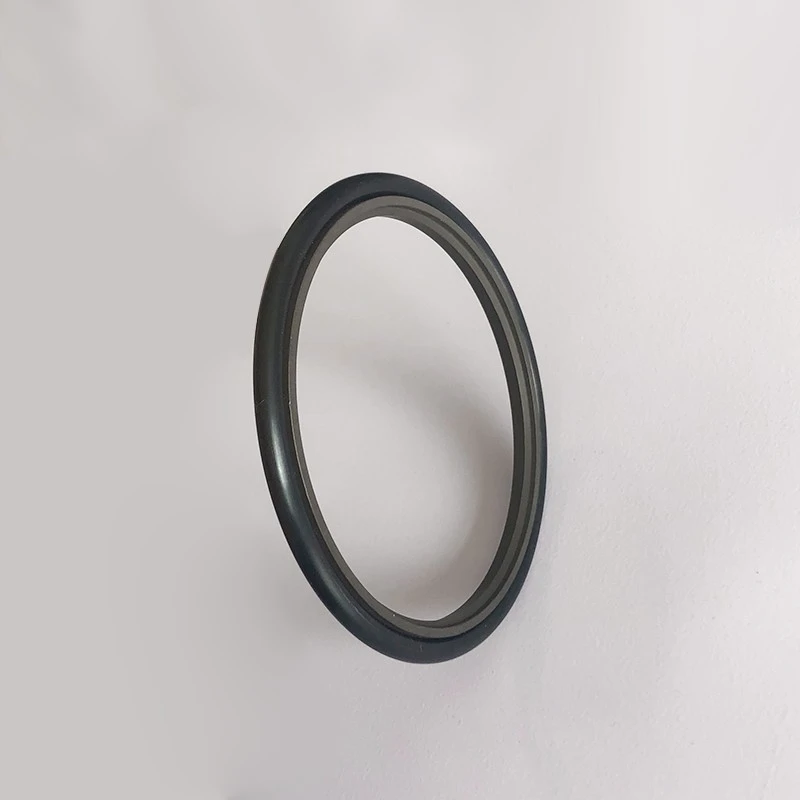

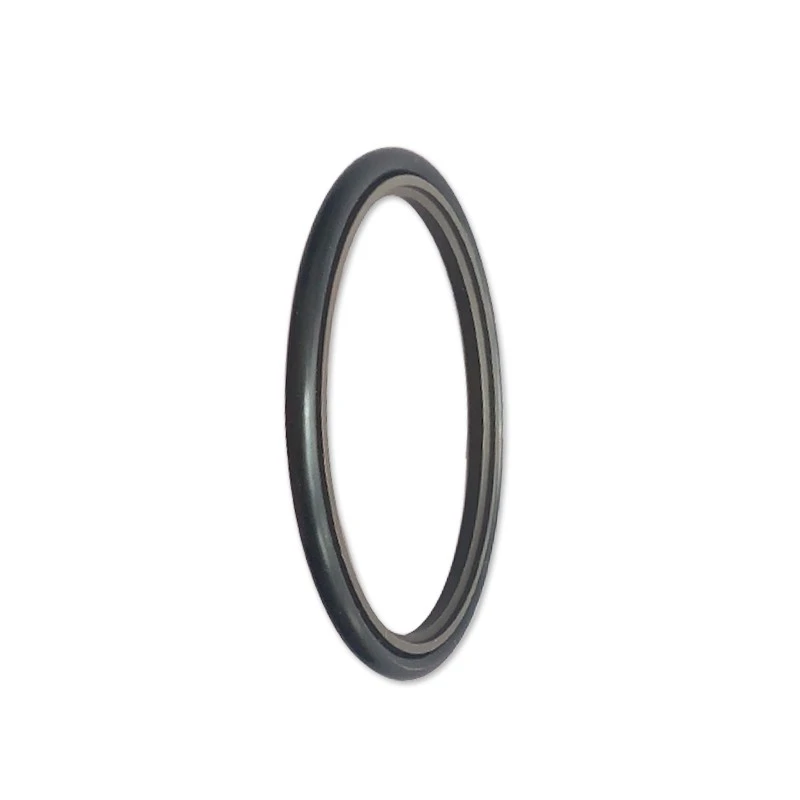

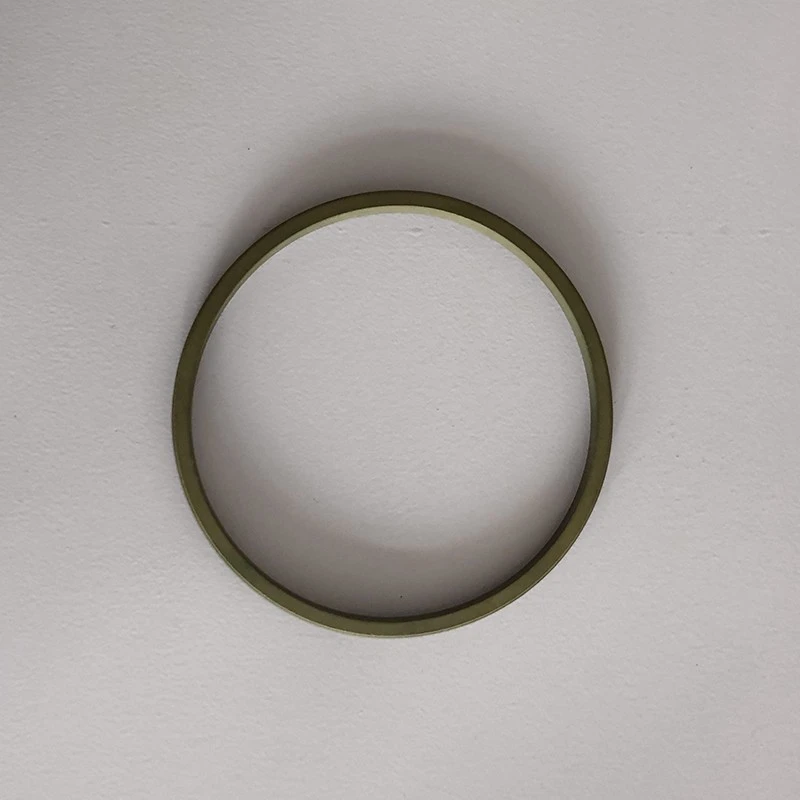

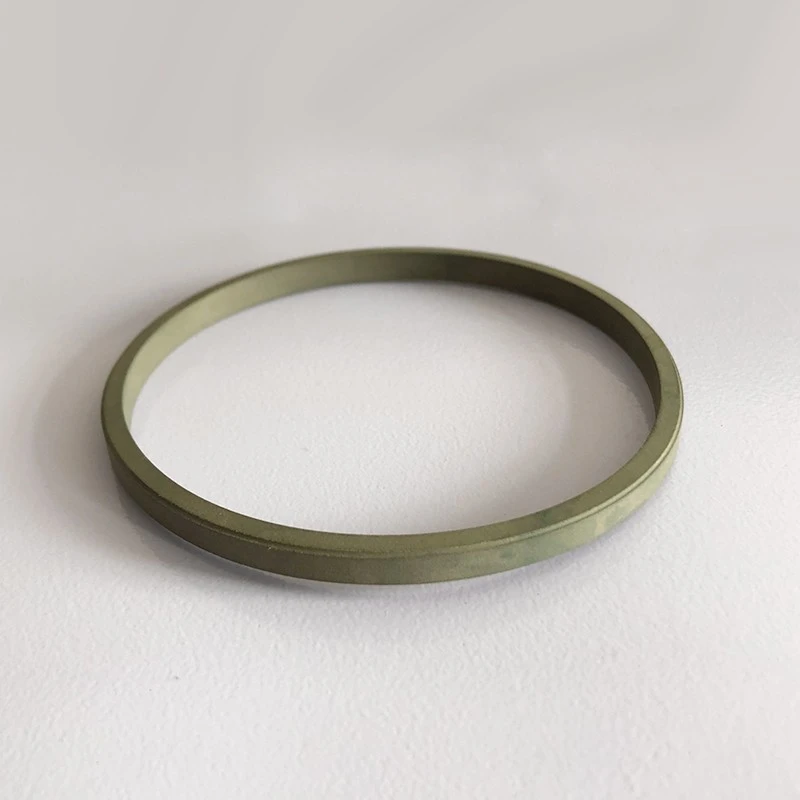

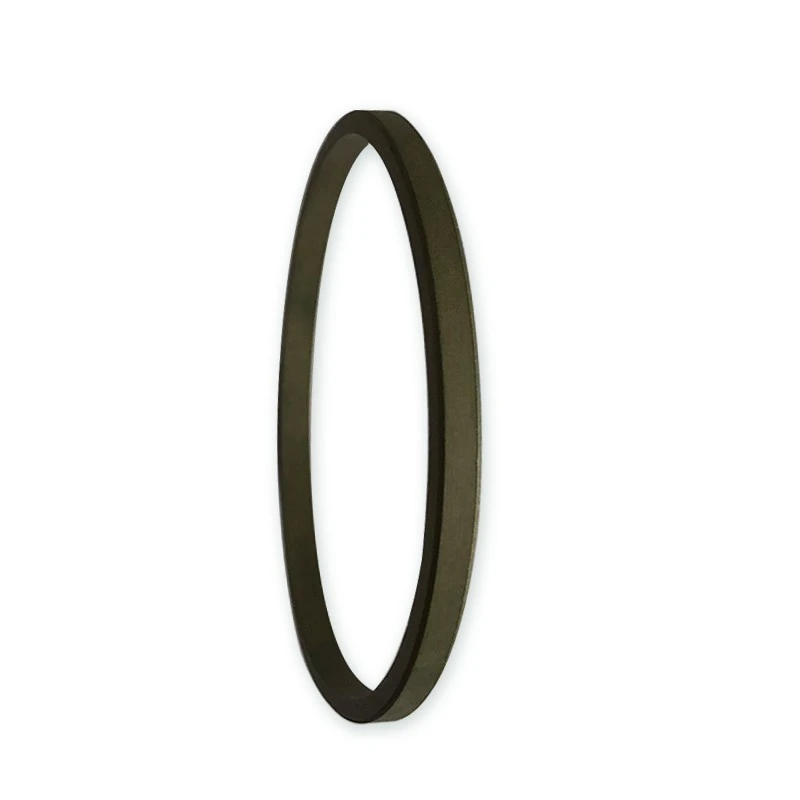

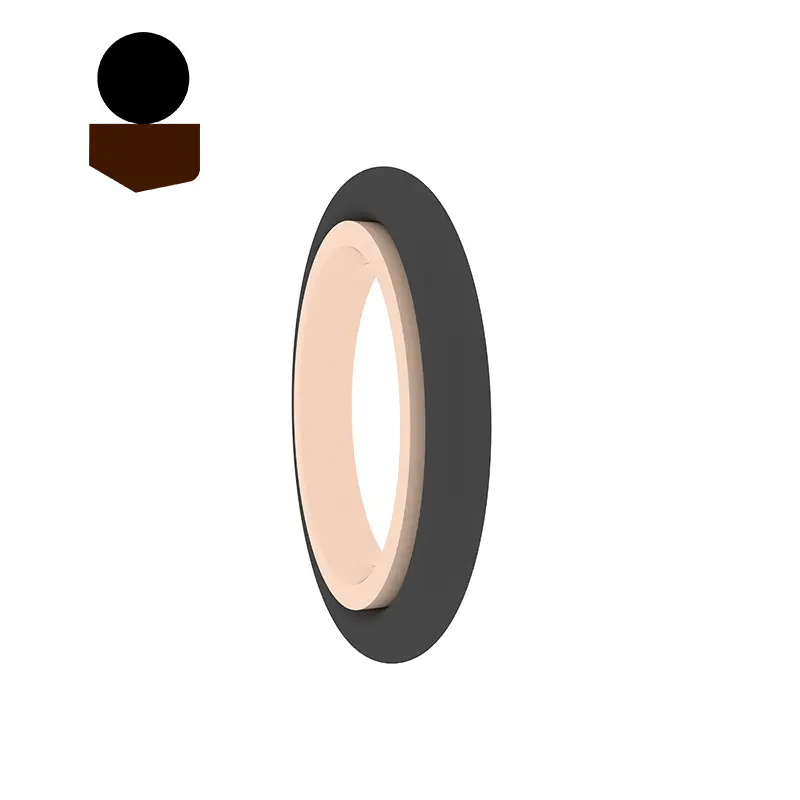

HBTS
วงแหวนบัฟเฟอร์: ptfe2, ptfe3 ฯลฯ

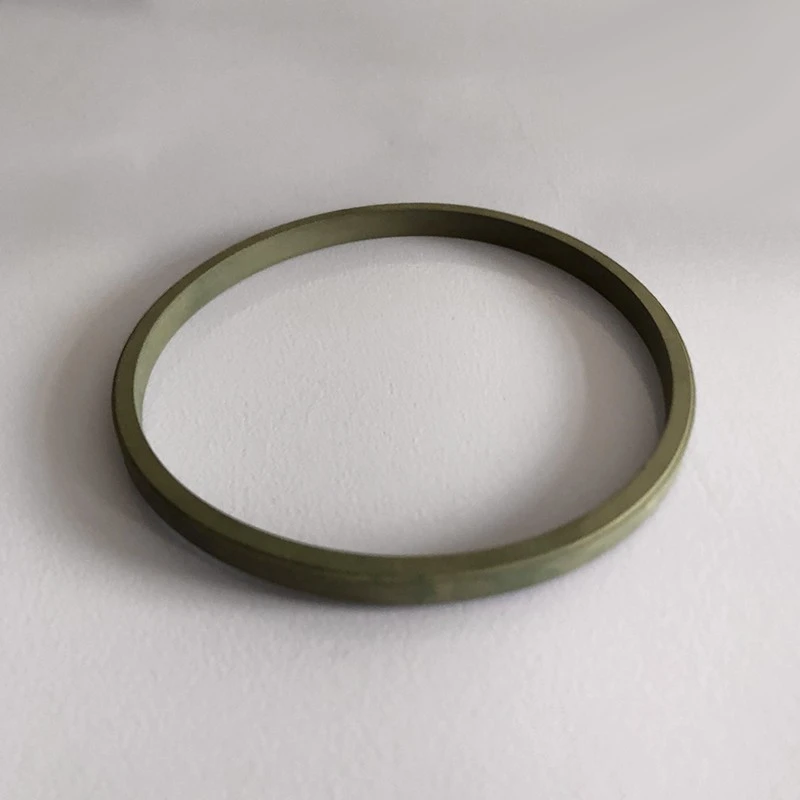

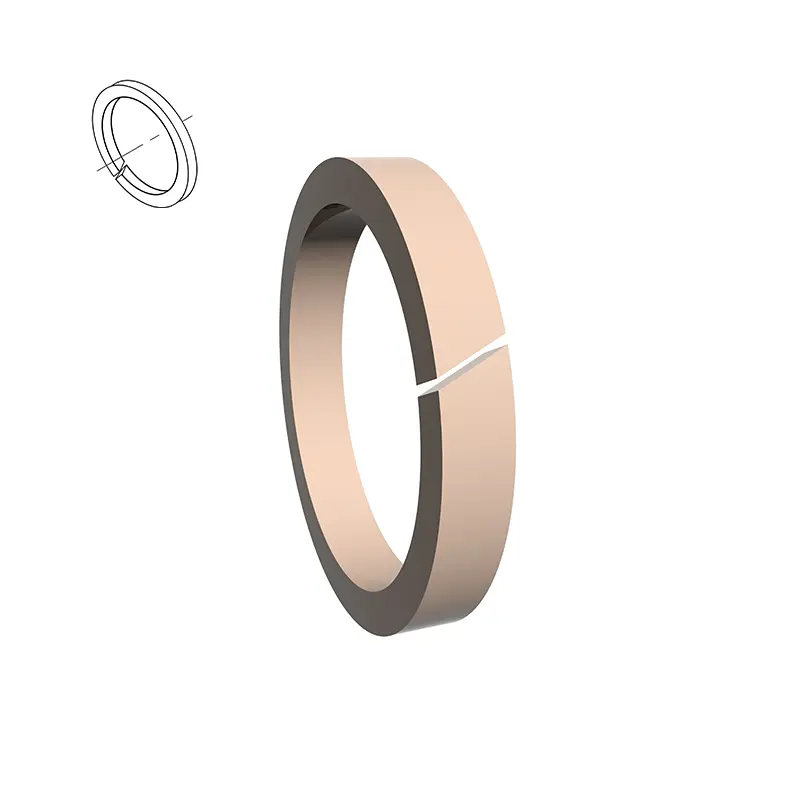

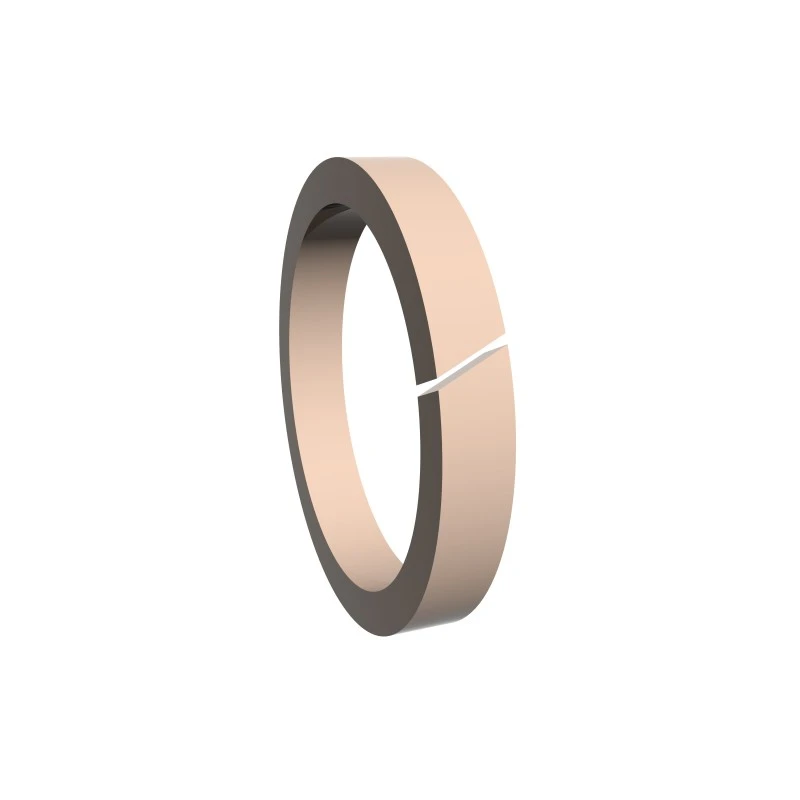

KZT
วัสดุมาตรฐาน: PTFE3, วัสดุเสริมอื่น ๆ PTFE2, PTFE4 (ดูคำอธิบายวัสดุ)

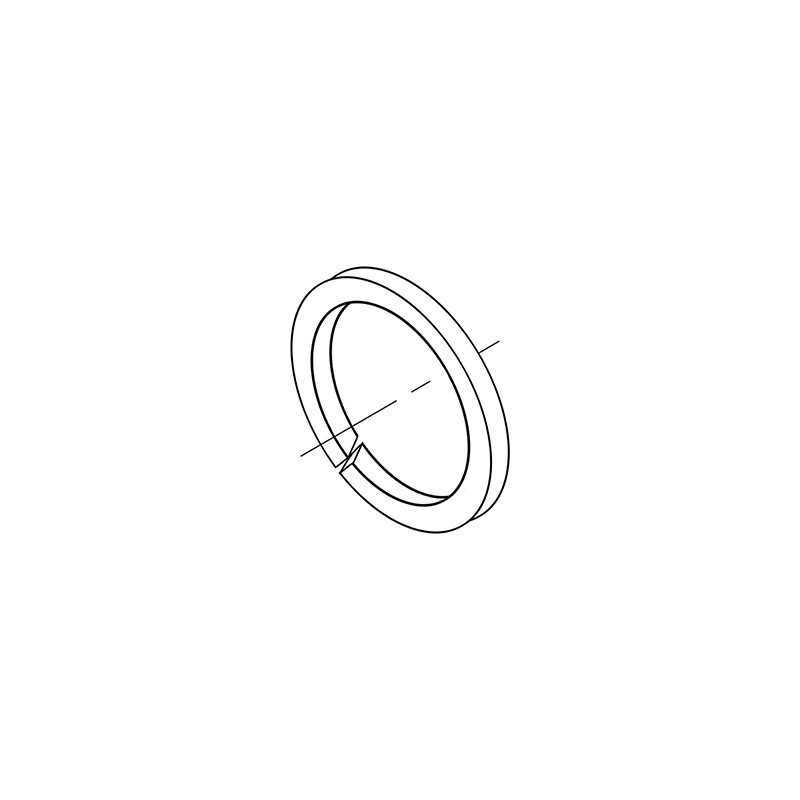

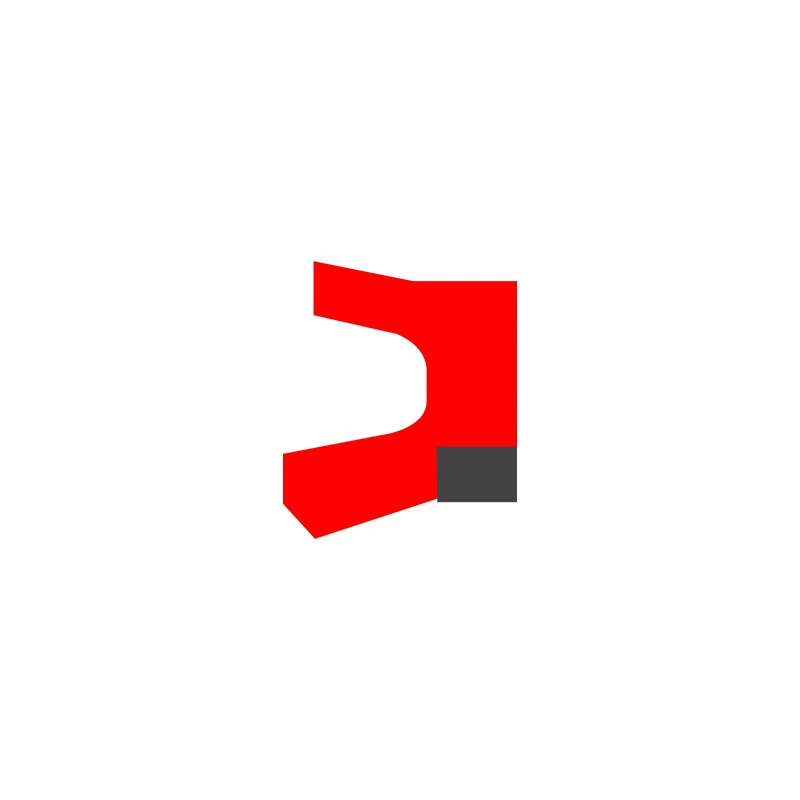

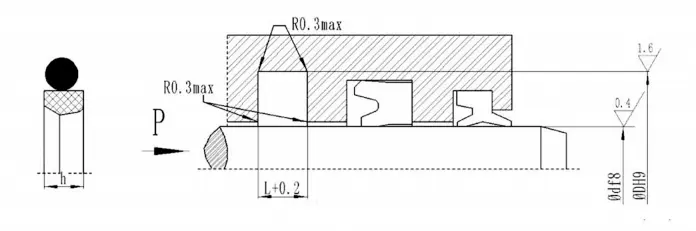

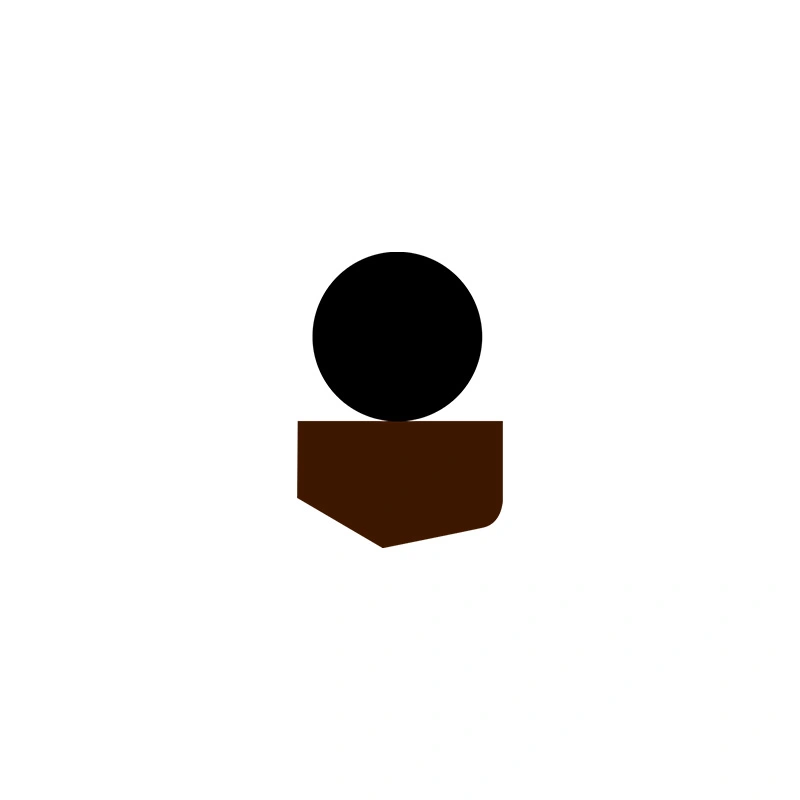

แผนภาพโครงสร้าง:

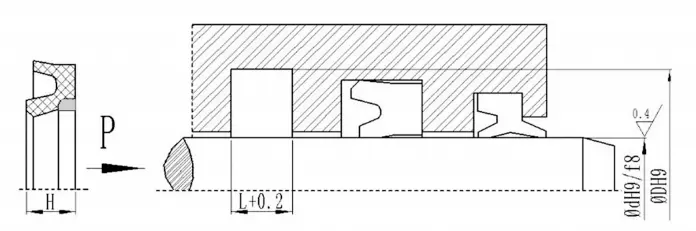

Hby
HBTS

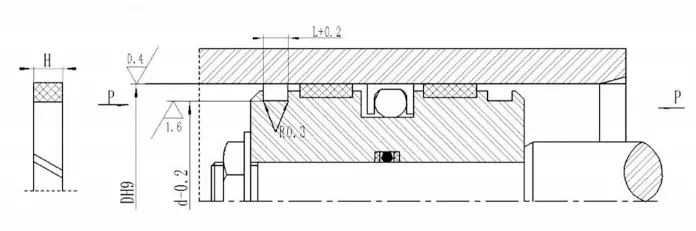

KZT
ข้อมูลจำเพาะและขนาด:
Hby| d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
| 40 | 55.5 | 6 | 6.3 | 70 | 85.5 | 6 | 6.3 | 105 | 120.5 | 6 | 6.3 | 150 | 165.5 | 6 | 6.3 | |||
| 45 | 60.5 | 6 | 6.3 | 75 | 90.5 | 6 | 6.3 | 110 | 125.5 | 6 | 6.3 | 155 | 170.5 | 6 | 6.3 | |||
| 50 | 65.5 | 6 | 6.3 | 80 | 95.5 | 6 | 6.3 | 115 | 130.5 | 6 | 6.3 | 160 | 175.5 | 6 | 6.3 | |||
| 55 | 70.5 | 6 | 6.3 | 85 | 100.5 | 6 | 6.3 | 120 | 135.5 | 6 | 6.3 | 170 | 185.5 | 6 | 6.3 | |||
| 60 | 75.5 | 6 | 6.3 | 90 | 105.5 | 6 | 6.3 | 125 | 140.5 | 6 | 6.3 | 180 | 195.5 | 6 | 6.3 | |||
| 63 | 78.5 | 6 | 6.3 | 95 | 110.5 | 6 | 6.3 | 130 | 145.5 | 6 | 6.3 |
|
|
|
|
|||
| 65 | 80.5 | 6 | 6.3 | 100 | 115.5 | 6 | 6.3 | 140 | 155.5 | 6 | 6.3 |
|
|
|
|
|||
| หมายเหตุ: ข้อกำหนดอื่น ๆ สามารถปรับแต่งได้ตามคำขอ นอกจากนี้ยังมีซีลกลึง | ||||||||||||||||||
| ขนาดของแมวน้ำ | L | ||
| d | D | h | |
| 40 | 55.5 | 5.9 | 6.3 |
| 45 | 60.5 | 5.9 | 6.3 |
| 50 | 65.5 | 5.9 | 6.3 |
| 55 | 70.5 | 5.9 | 6.3 |
| 60 | 75.5 | 5.9 | 6.3 |
| 65 | 80.5 | 5.9 | 6.3 |
| 70 | 85.5 | 5.9 | 6.3 |
| 75 | 90.5 | 5.9 | 6.3 |
| 80 | 95.5 | 5.9 | 6.3 |
| 85 | 100.5 | 5.9 | 6.3 |
| 90 | 105.5 | 5.9 | 6.3 |
| 100 | 115.5 | 5.9 | 6.3 |
| 110 | 125.5 | 5.9 | 6.3 |
| 120 | 135.5 | 5.9 | 6.3 |
| 130 | 145.5 | 5.9 | 6.3 |
| 140 | 155.5 | 5.9 | 6.3 |
| หมายเหตุ: ข้อกำหนดอื่น ๆ สามารถปรับแต่งได้ตามคำขอ นอกจากนี้ยังมีซีลกลึง | |||
| D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
| 20 | 14 | 5 | 5.2 | 63 | 55 | 6 | 6.2 | 120 | 112 | 6 | 6.2 | 230 | 222 | 8 | 8.2 | |||
| 25 | 19 | 5 | 5.2 | 65 | 57 | 6 | 6.2 | 125 | 117 | 6 | 6.2 | 240 | 232 | 8 | 8.2 | |||
| 30 | 24 | 5 | 5.2 | 70 | 62 | 6 | 6.2 | 130 | 122 | 6 | 6.2 | 250 | 242 | 8 | 8.2 | |||
| 31.5 | 25.5 | 5 | 5.2 | 71 | 63 | 6 | 6.2 | 135 | 127 | 6 | 6.2 | 260 | 252 | 8 | 8.2 | |||
| 32 | 26 | 5 | 5.2 | 75 | 67 | 6 | 6.2 | 140 | 132 | 6 | 6.2 | 270 | 262 | 8 | 8.2 | |||
| 35 | 29 | 5 | 5.2 | 80 | 72 | 6 | 6.2 | 150 | 142 | 6 | 6.2 | 280 | 272 | 8 | 8.2 | |||
| 35.5 | 29.5 | 5 | 5.2 | 85 | 77 | 6 | 6.2 | 160 | 152 | 6 | 6.2 | 290 | 282 | 8 | 8.2 | |||
| 40 | 34 | 5 | 5.2 | 90 | 82 | 6 | 6.2 | 170 | 162 | 8 | 8.2 | 300 | 392 | 8 | 8.2 | |||
| 45 | 39 | 5 | 5.2 | 95 | 87 | 6 | 6.2 | 180 | 172 | 8 | 8.2 | 310 | 302 | 8 | 8.2 | |||
| 50 | 44 | 5 | 5.2 | 100 | 92 | 6 | 6.2 | 190 | 182 | 8 | 8.2 | 320 | 312 | 8 | 8.2 | |||
| 53 | 47 | 5 | 5.2 | 105 | 97 | 6 | 6.2 | 200 | 192 | 8 | 8.2 | 340 | 332 | 8 | 8.2 | |||
| 55 | 49 | 5 | 5.2 | 110 | 102 | 6 | 6.2 | 210 | 202 | 8 | 8.2 | 350 | 342 | 8 | 8.2 | |||
| 56 | 50 | 5 | 5.2 | 112 | 104 | 6 | 6.2 | 220 | 212 | 8 | 8.2 |
|
|
|
|
|||
| 60 | 54 | 5 | 5.2 | 115 | 107 | 6 | 6.2 | 224 | 216 | 8 | 8.2 |
|
|
|
|
|||
| หมายเหตุ: มีผลิตภัณฑ์ตัดมีขนาดใดก็ได้ของแบบตัดขวางมาตรฐานและเส้นผ่านศูนย์กลางไม่ จำกัด | ||||||||||||||||||
