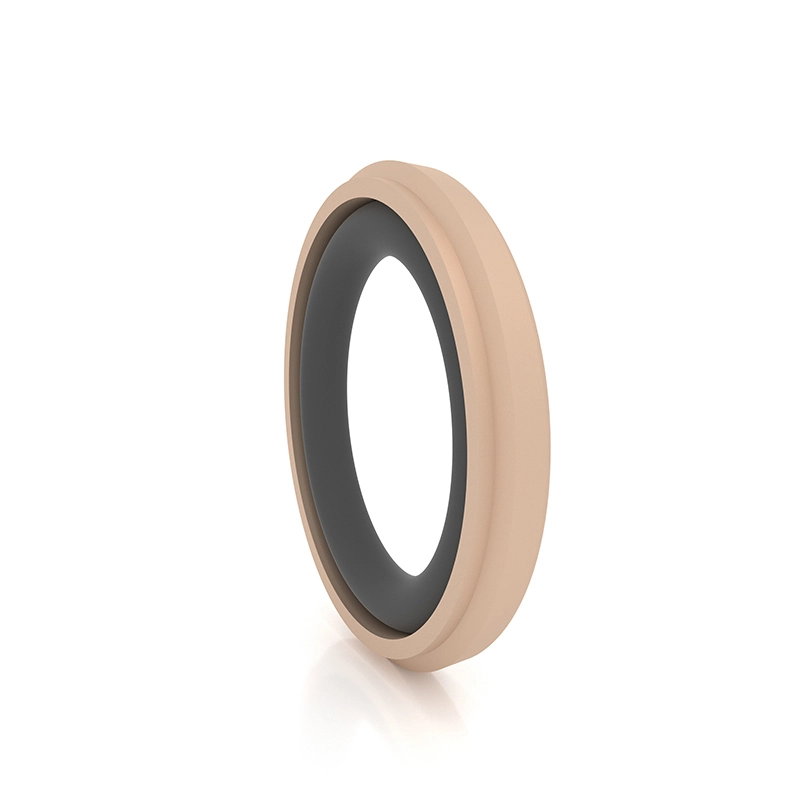

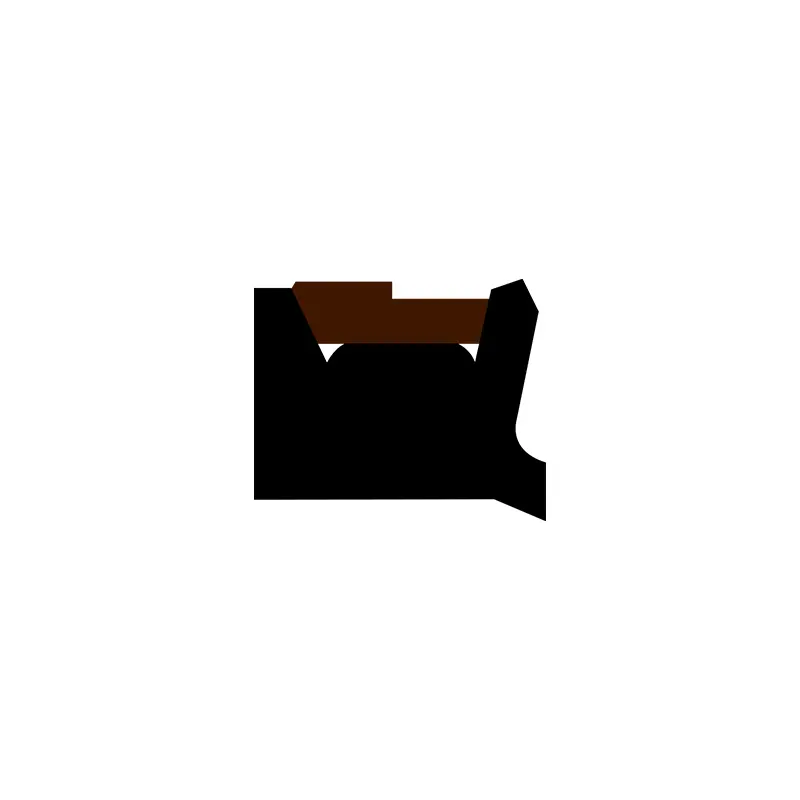

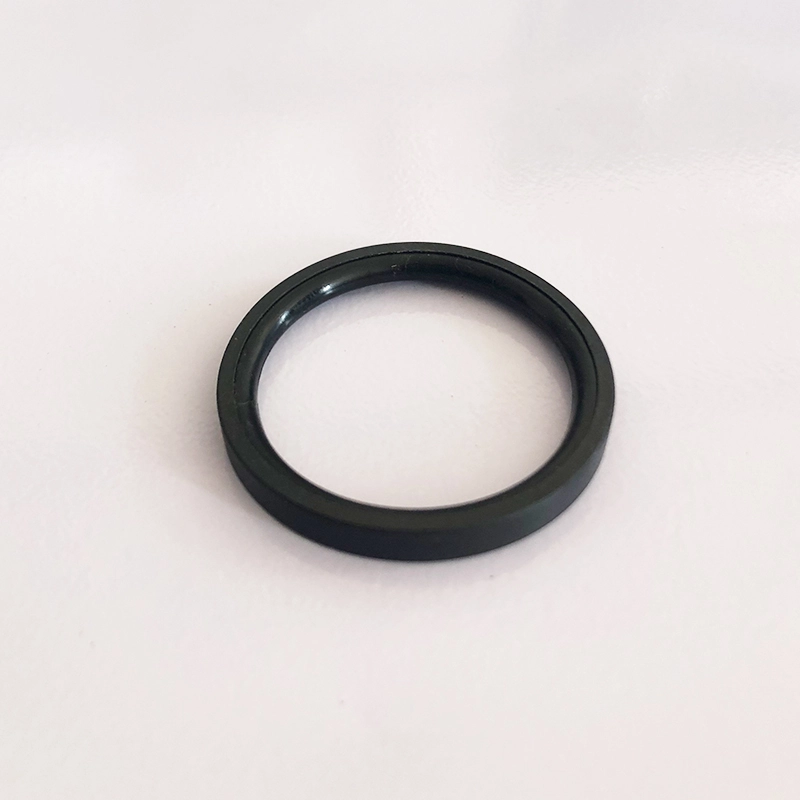

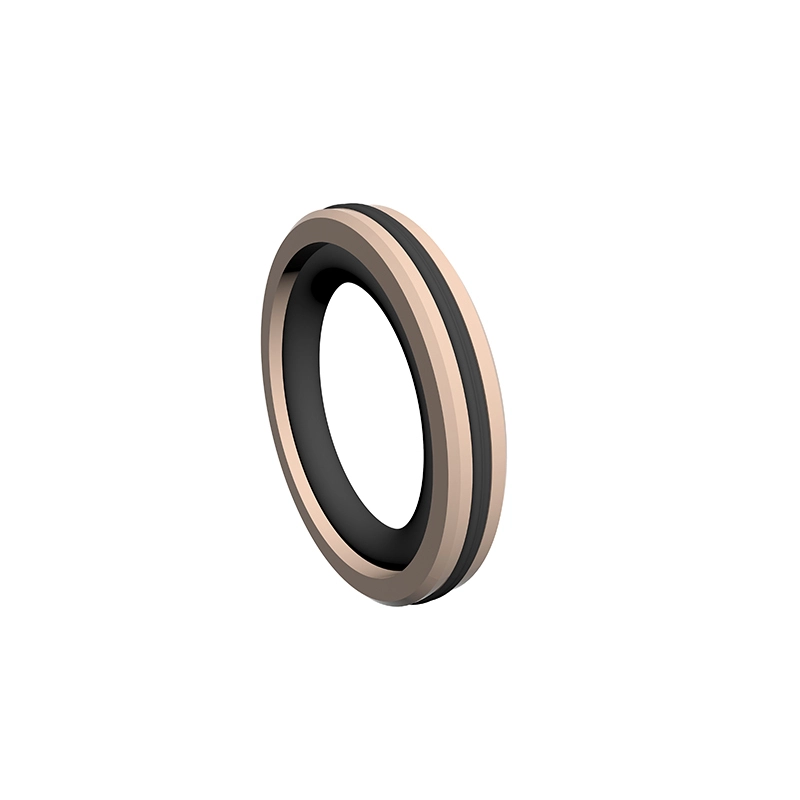

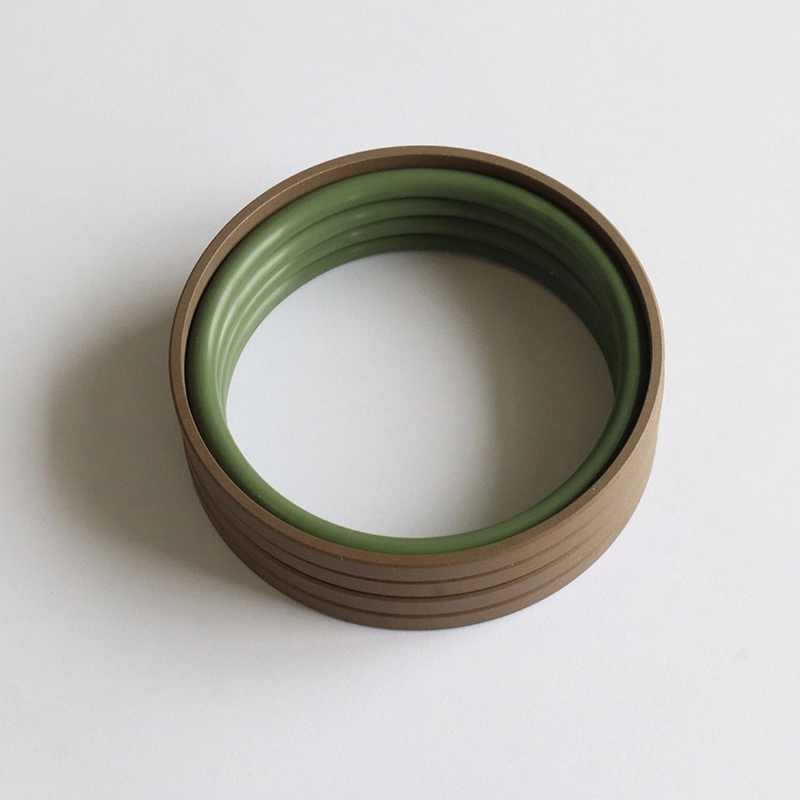

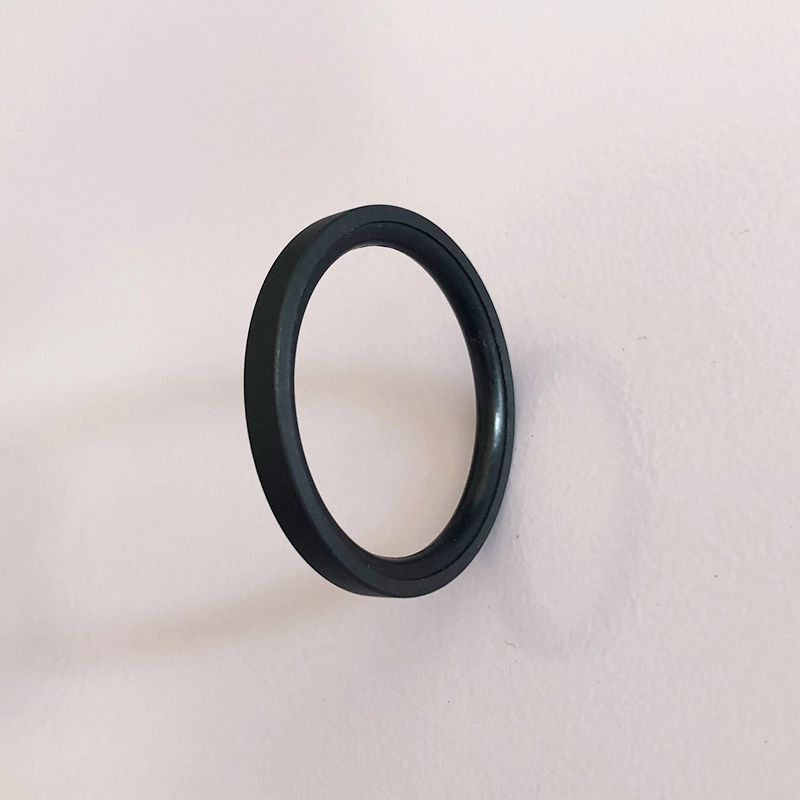

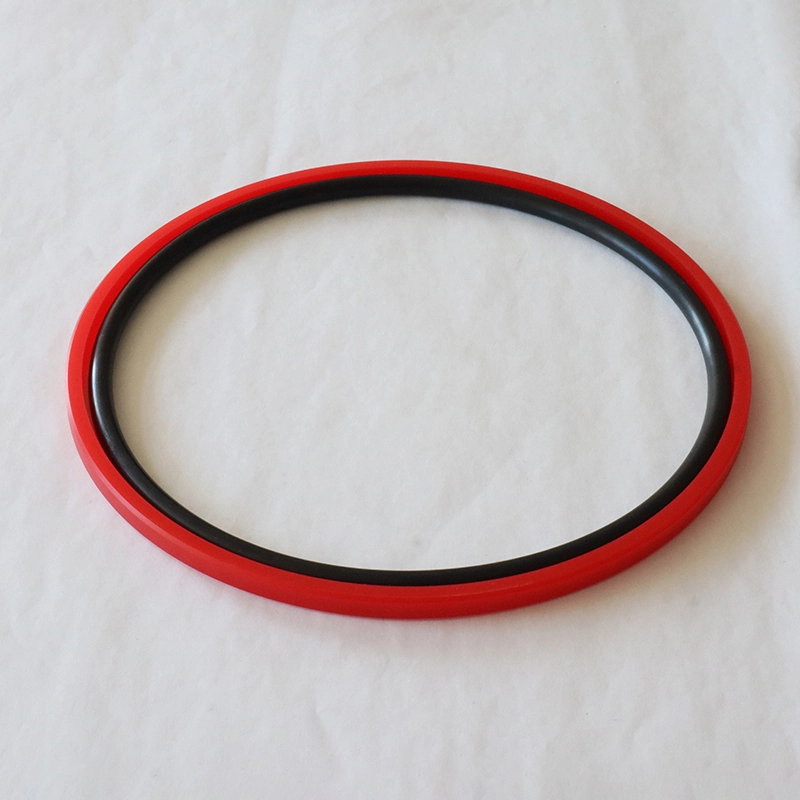

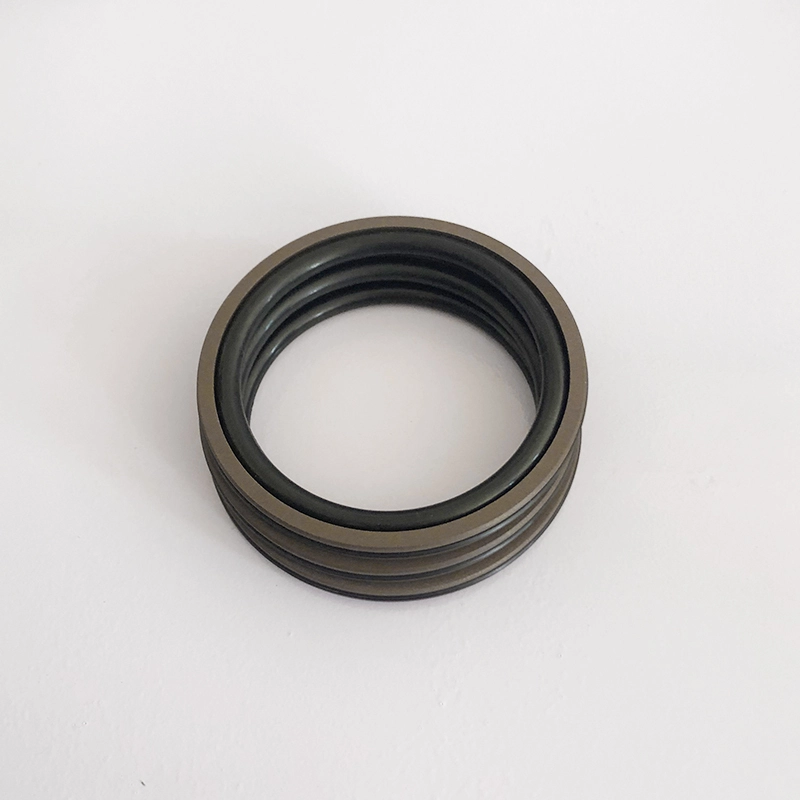

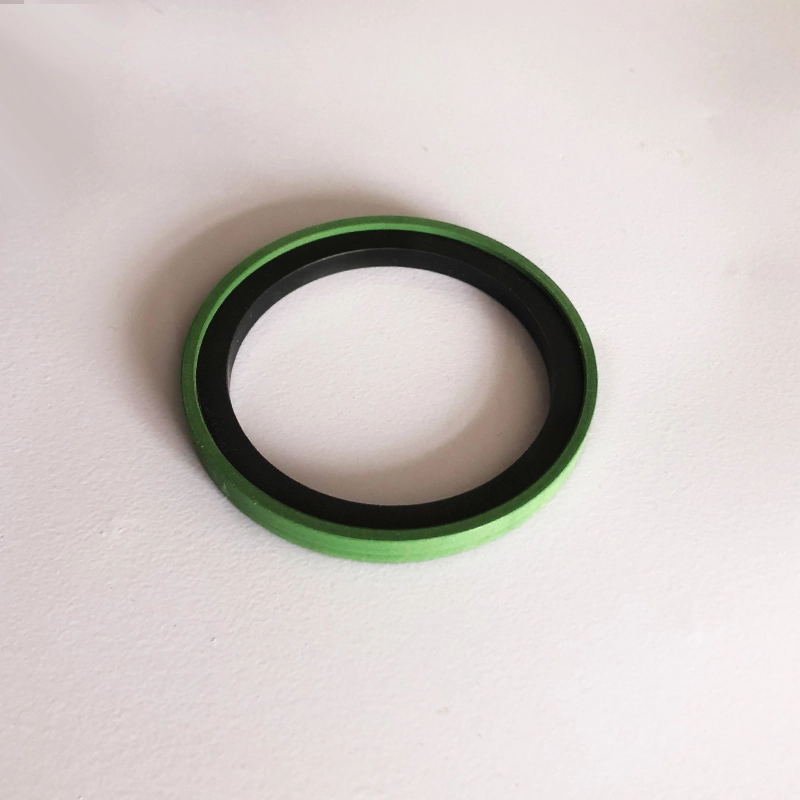

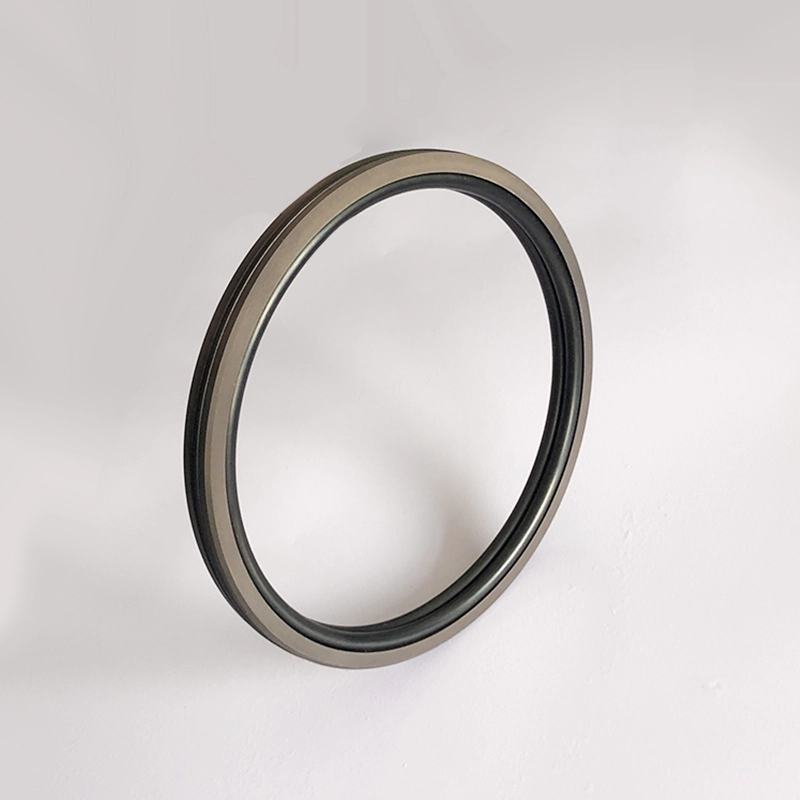

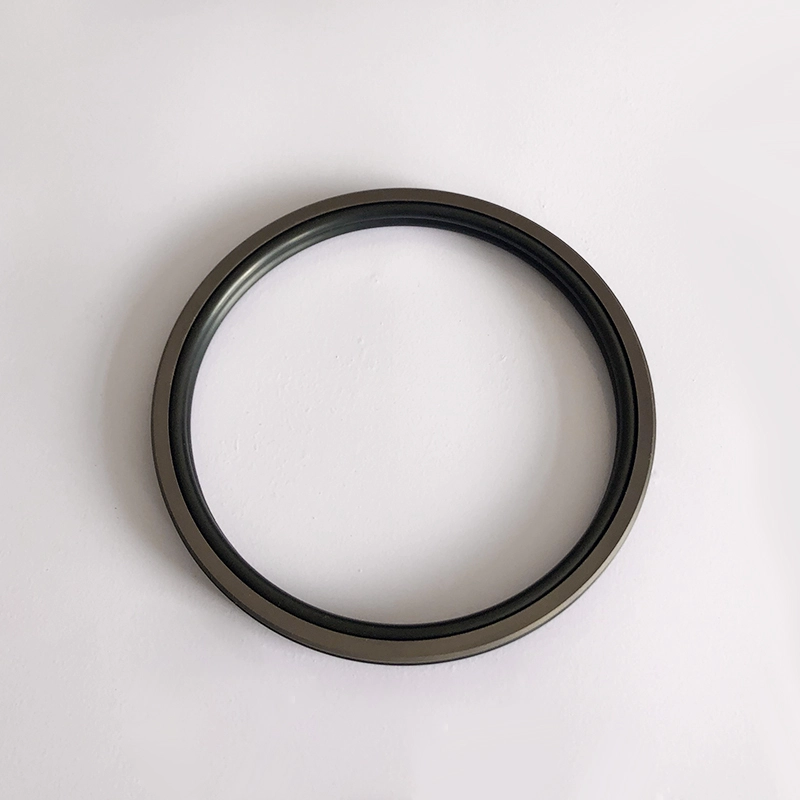

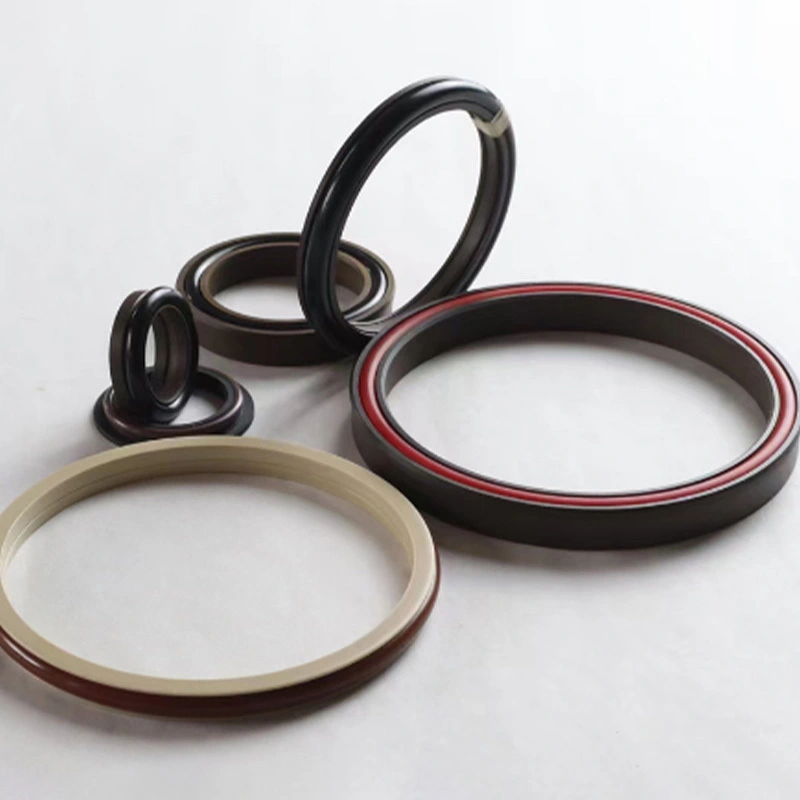

ซีลไฮดรอลิกสำหรับรูลูกสูบในโรงงานและศูนย์ R&D ของเรามีแบบจำลองและประเภทที่แบ่งย่อยแต่ละแบบมีลักษณะของตัวเอง แต่เราได้รับการควบคุมคุณภาพอย่างเข้มงวด

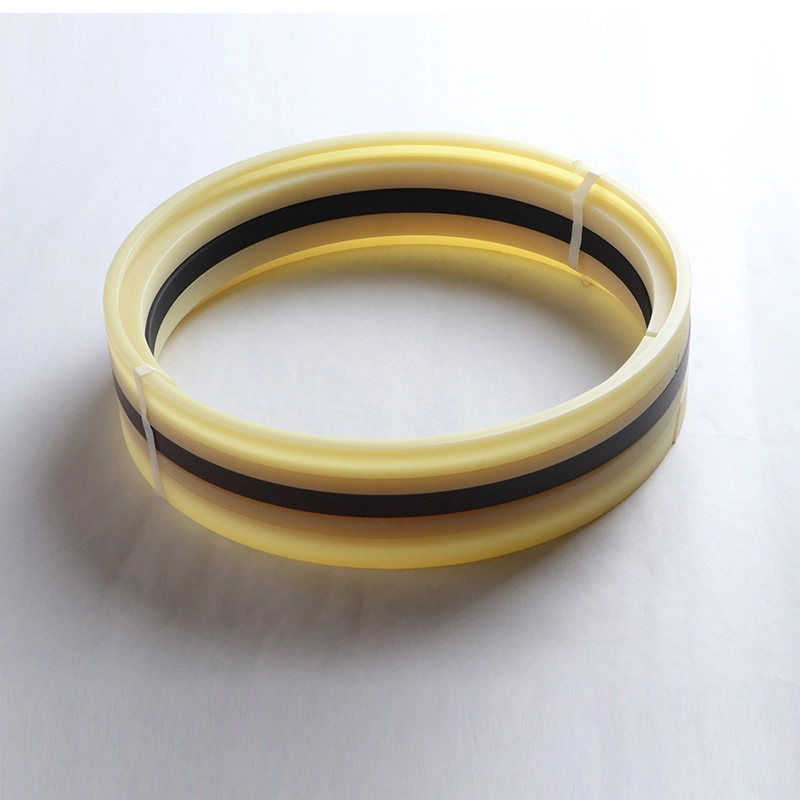

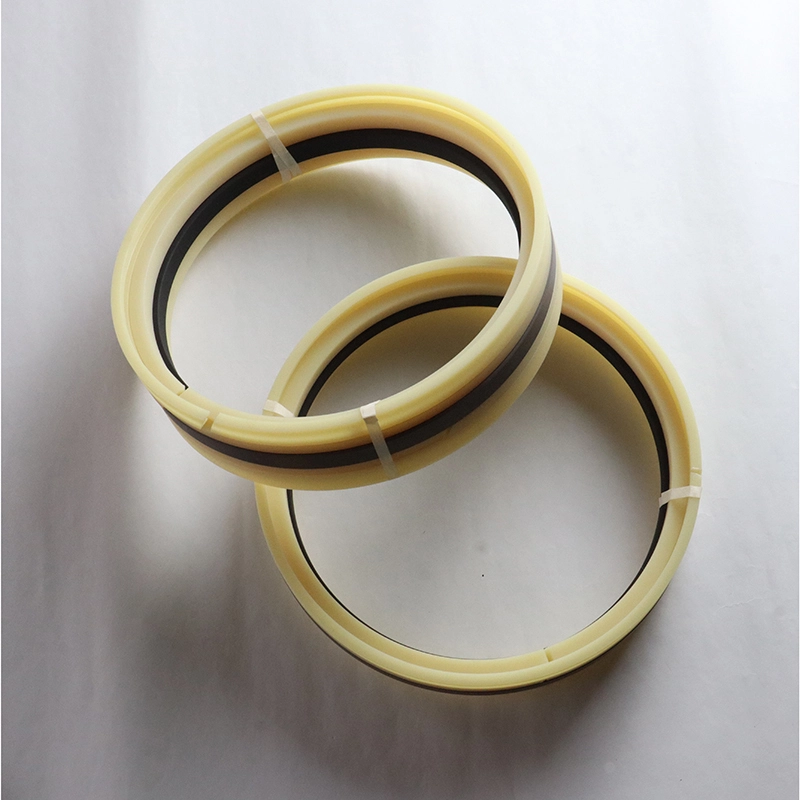

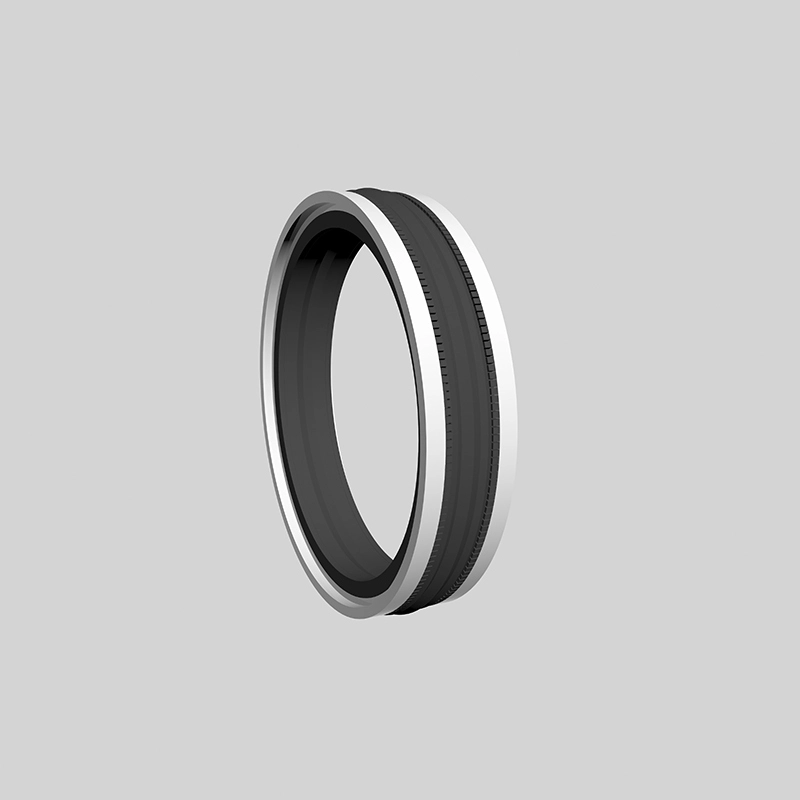

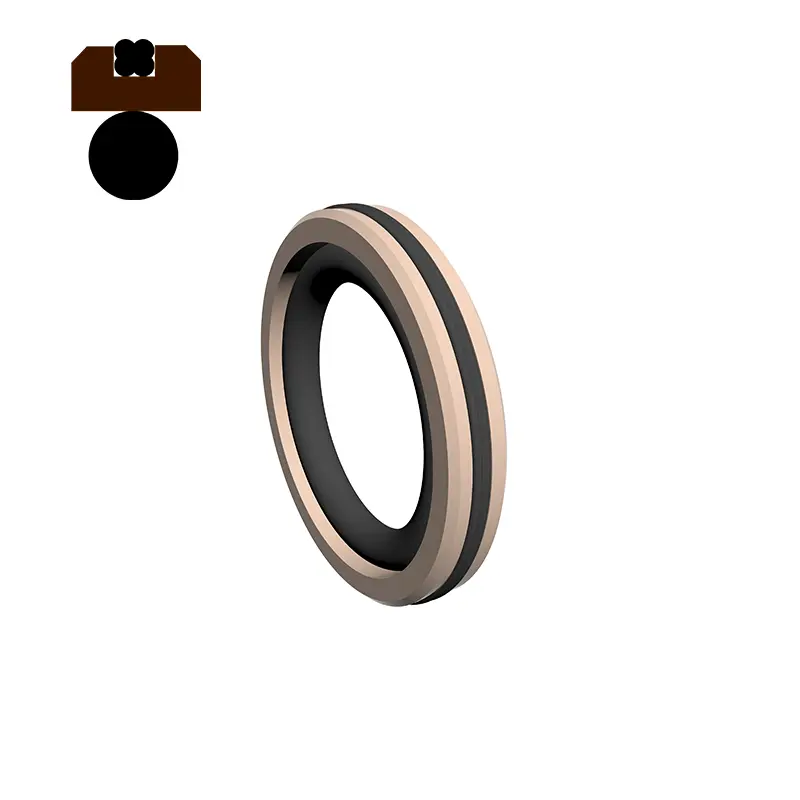

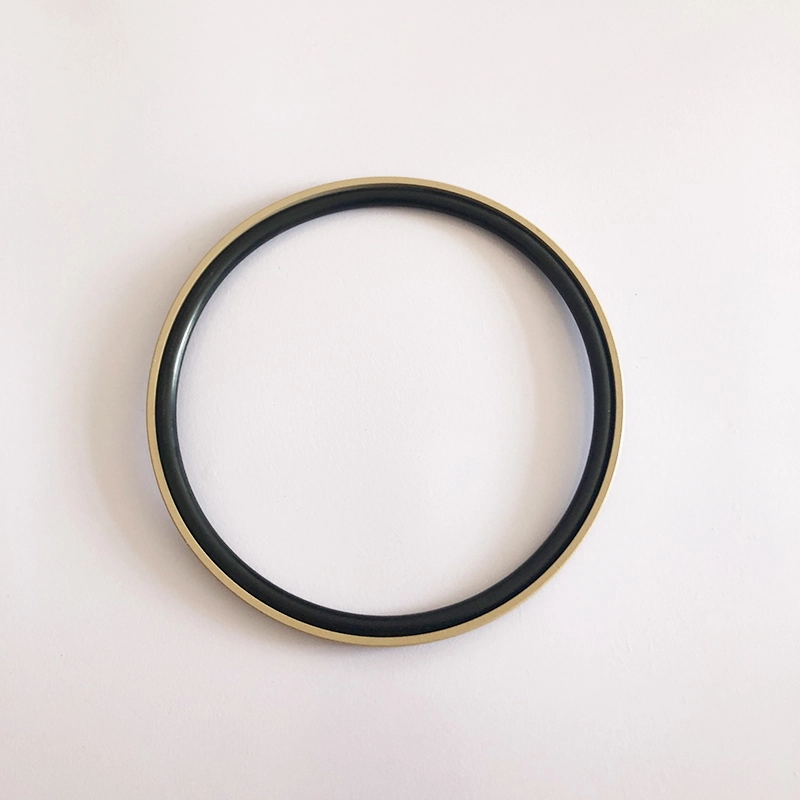

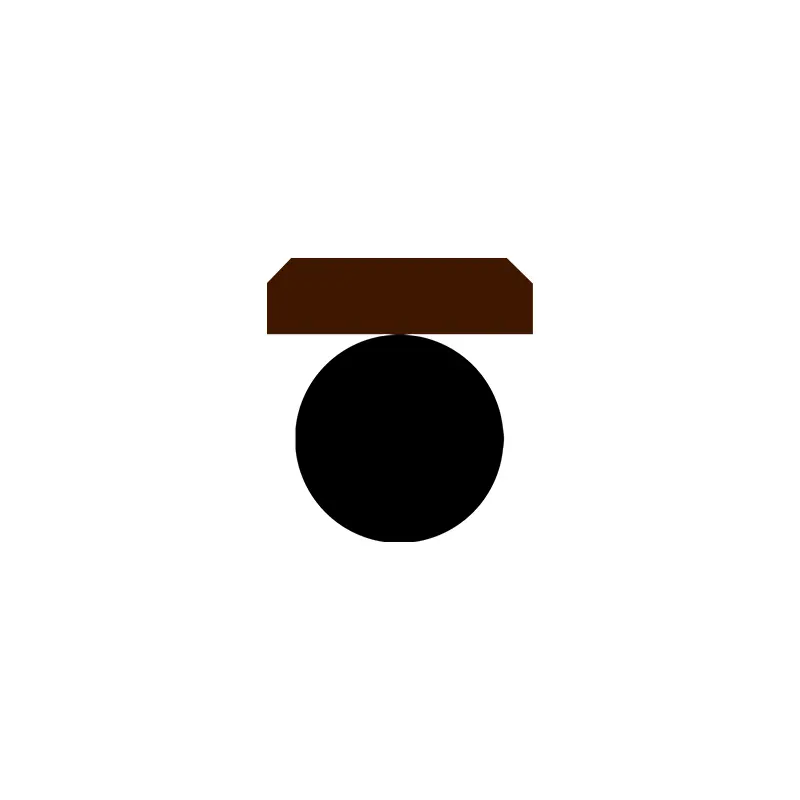

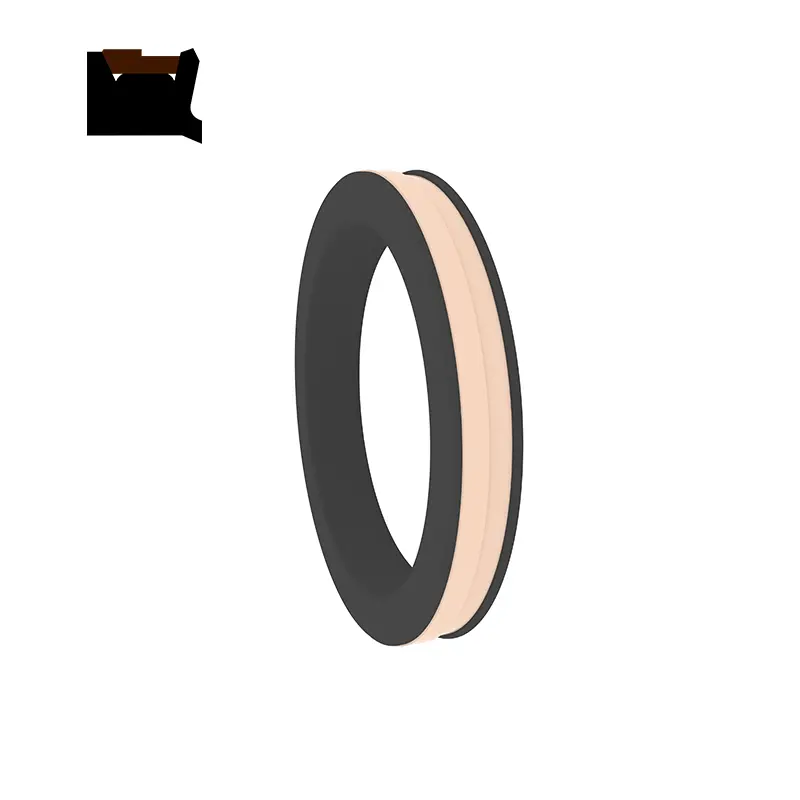

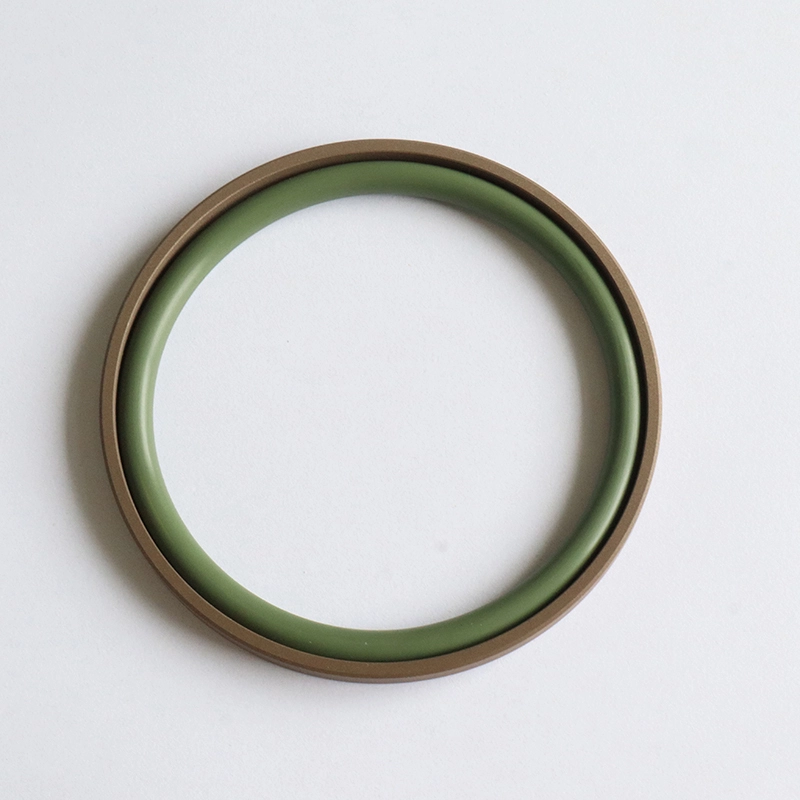

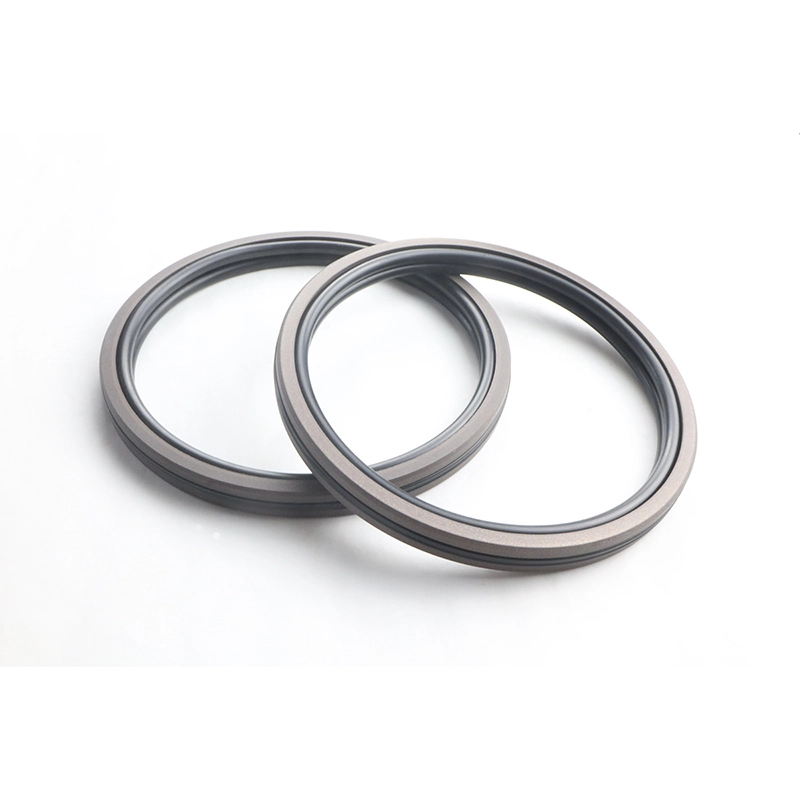

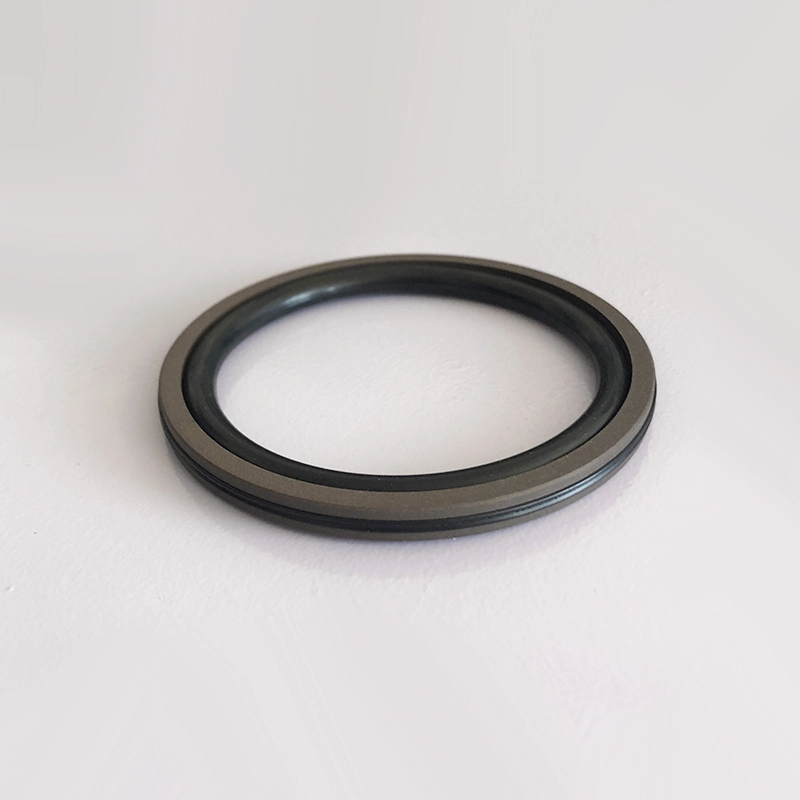

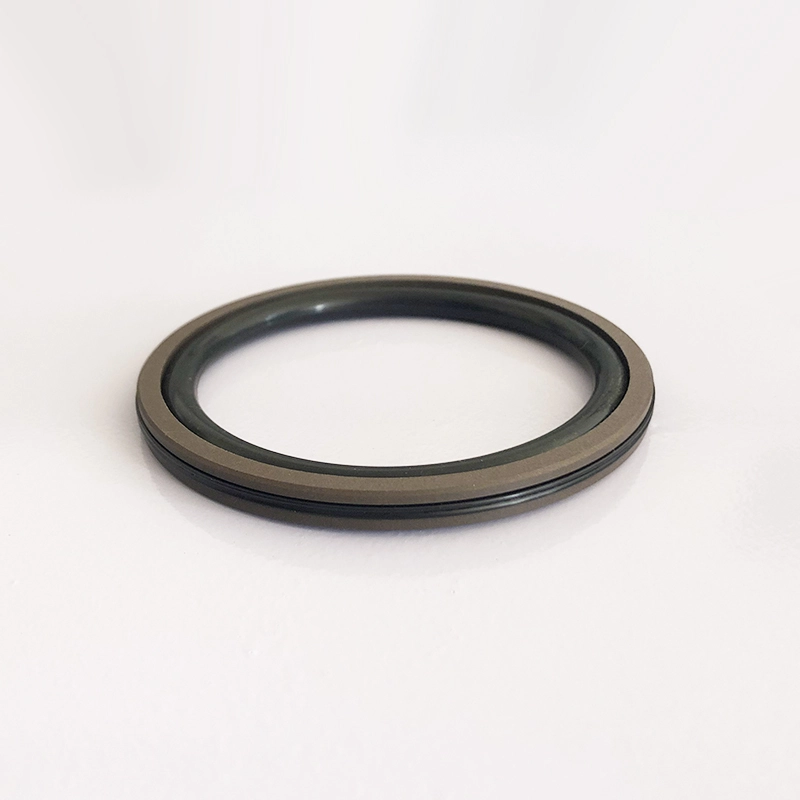

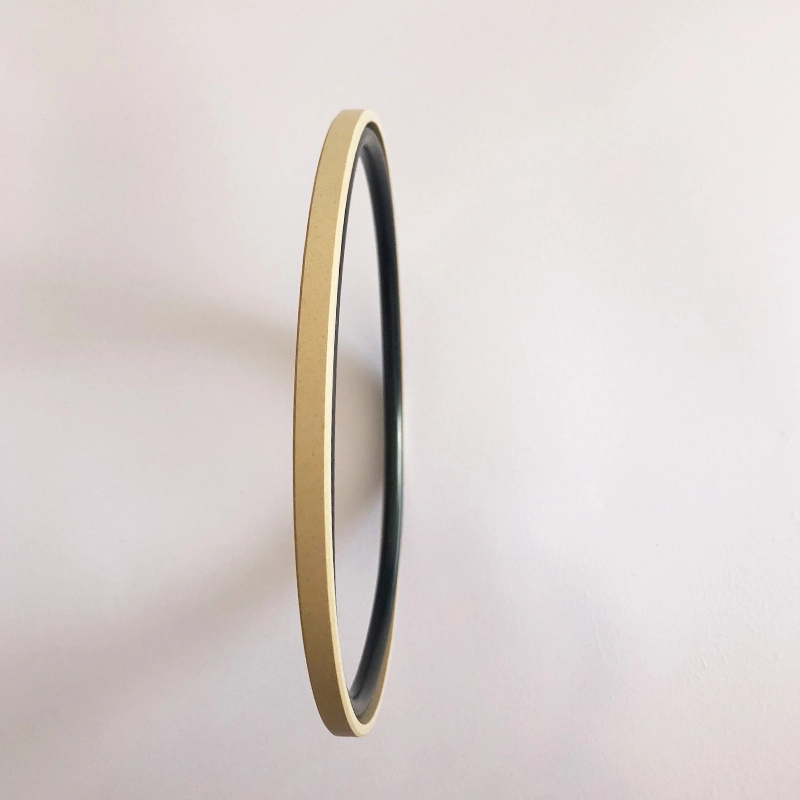

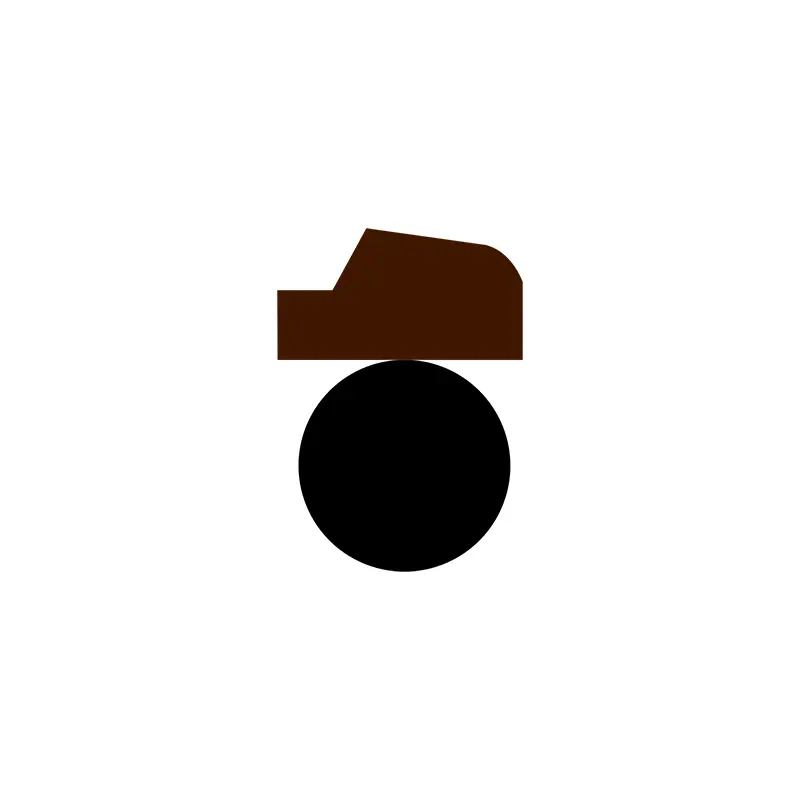

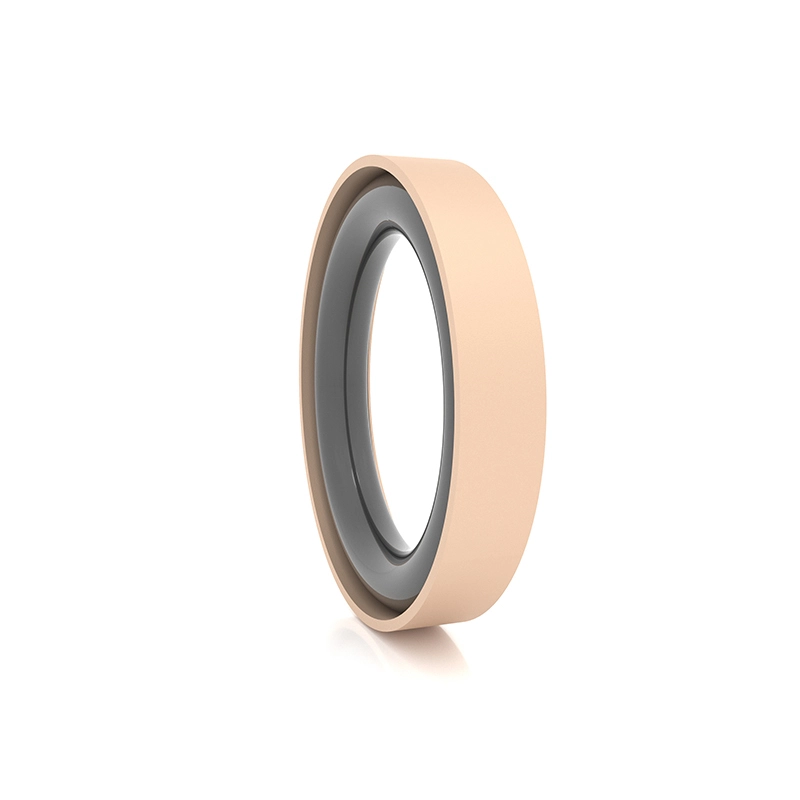

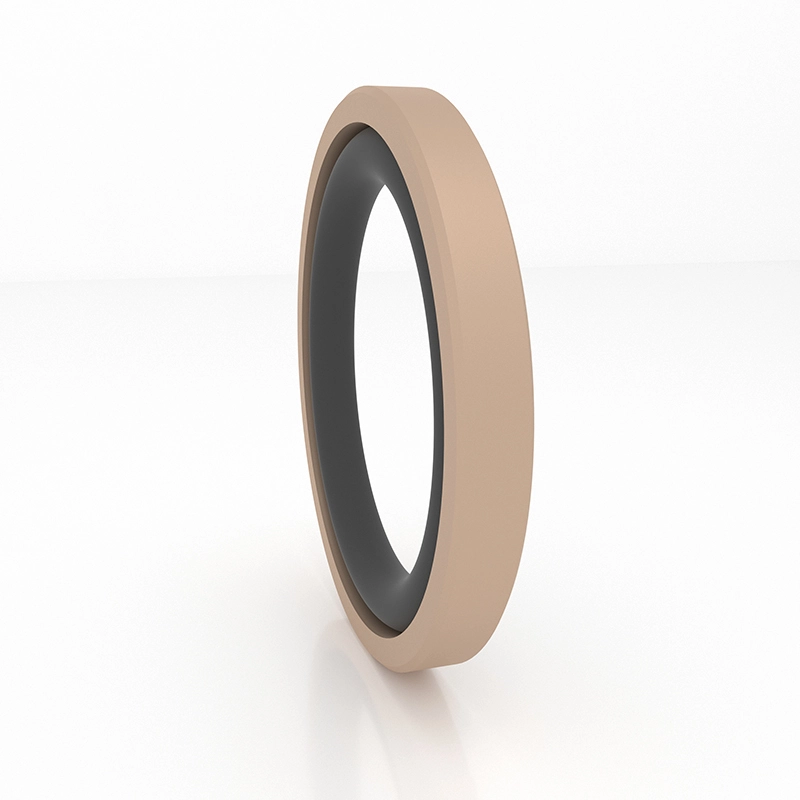

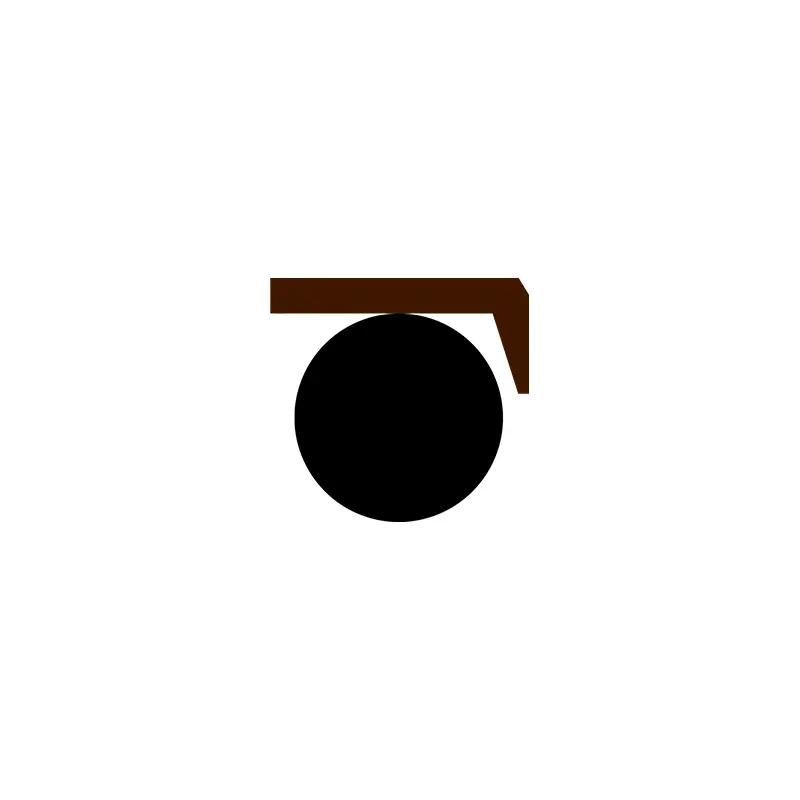

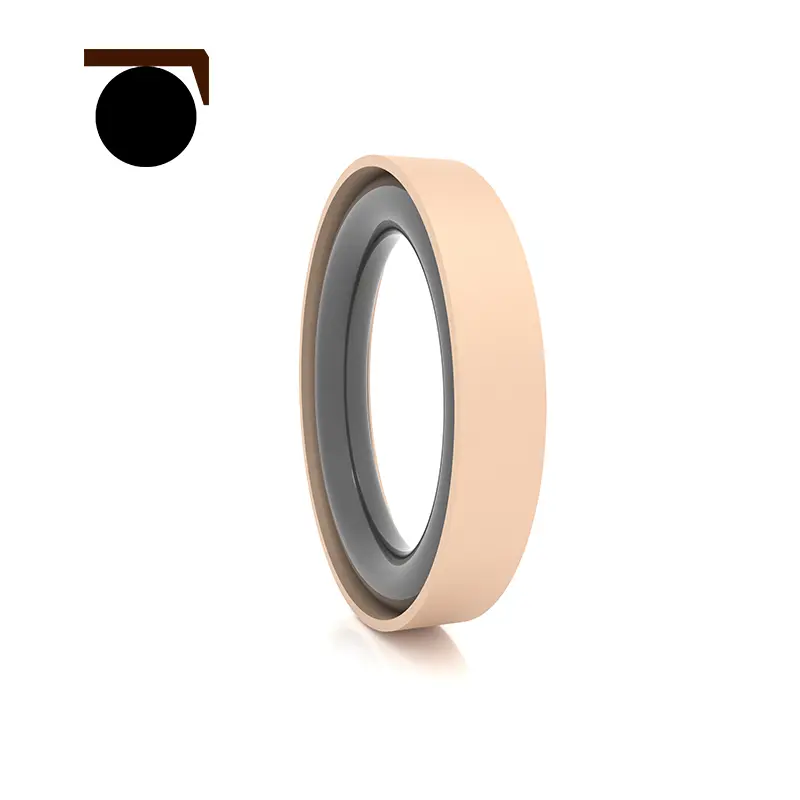

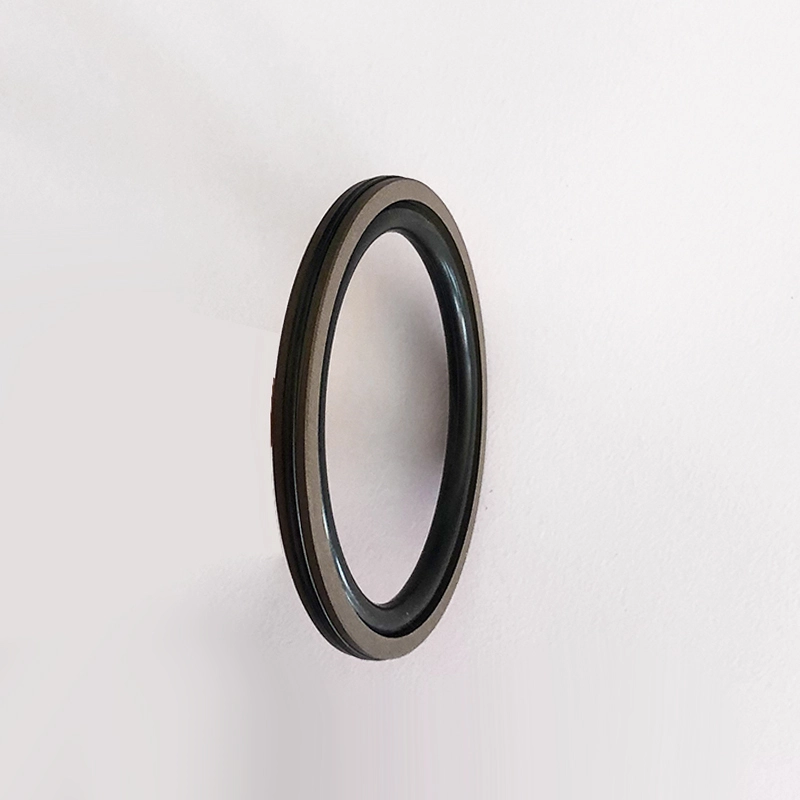

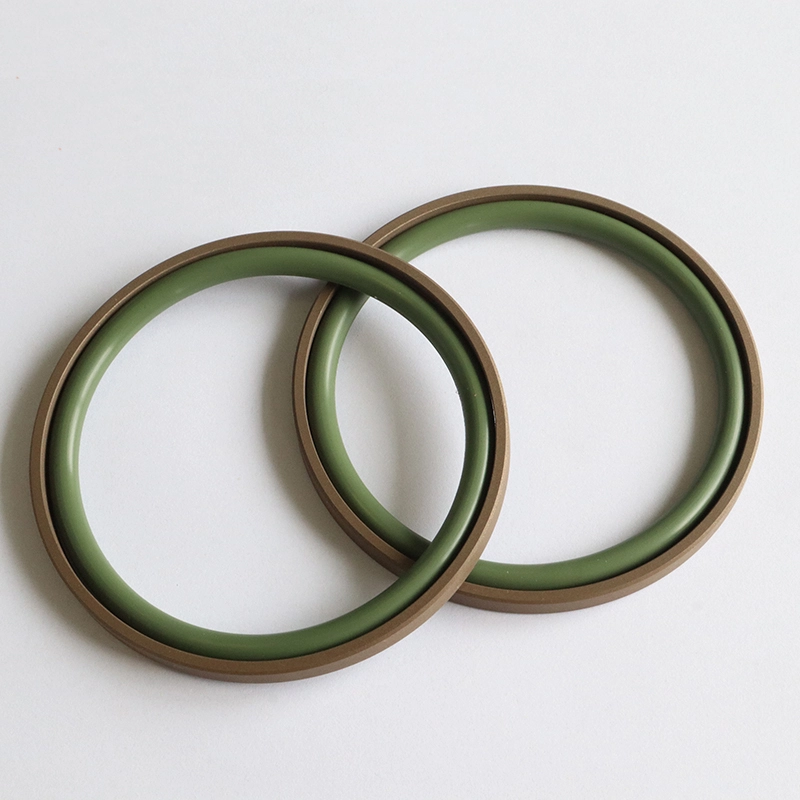

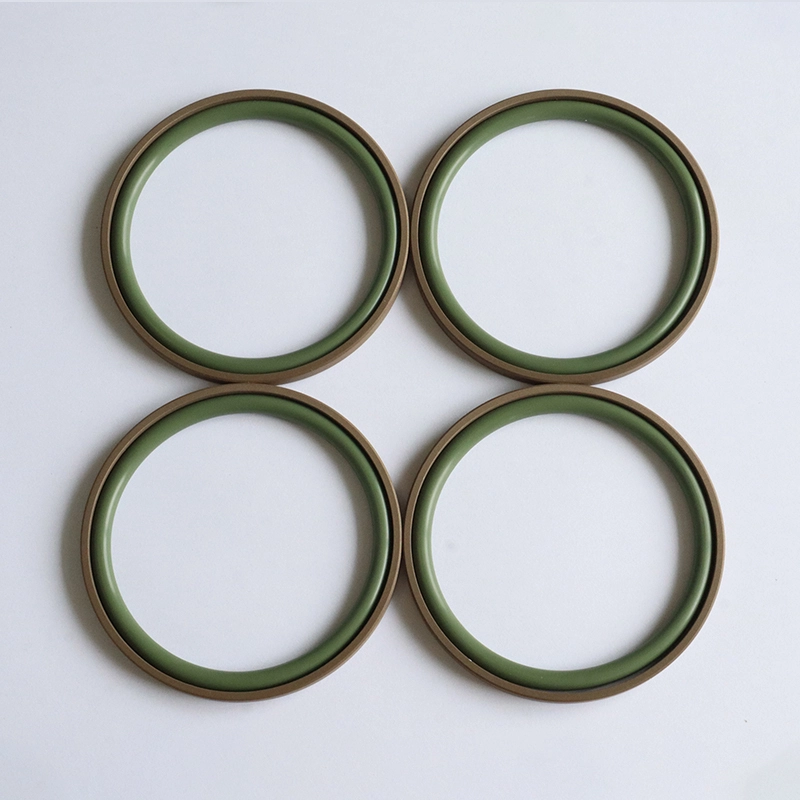

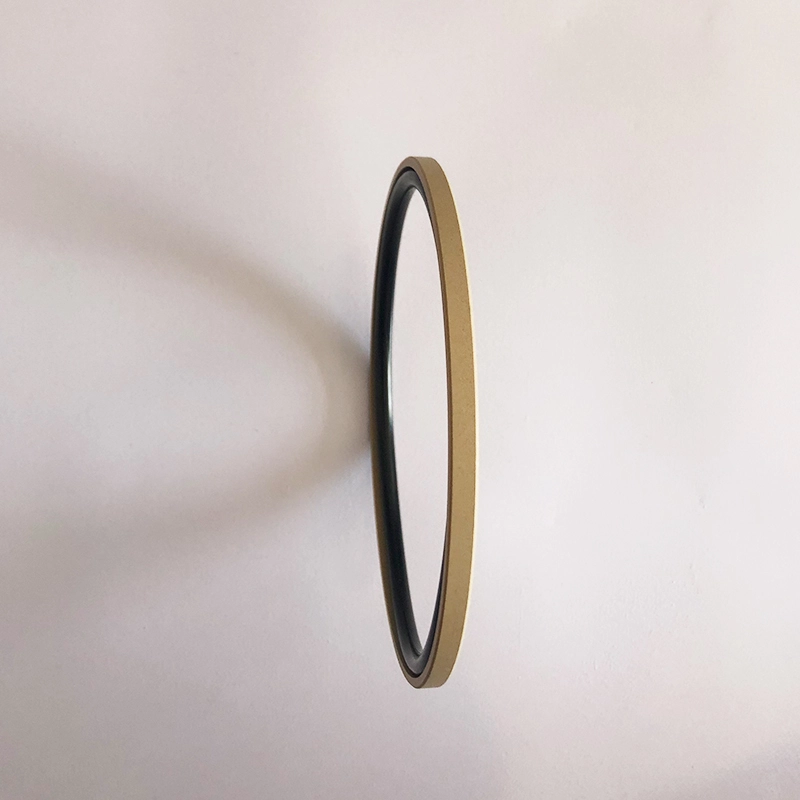

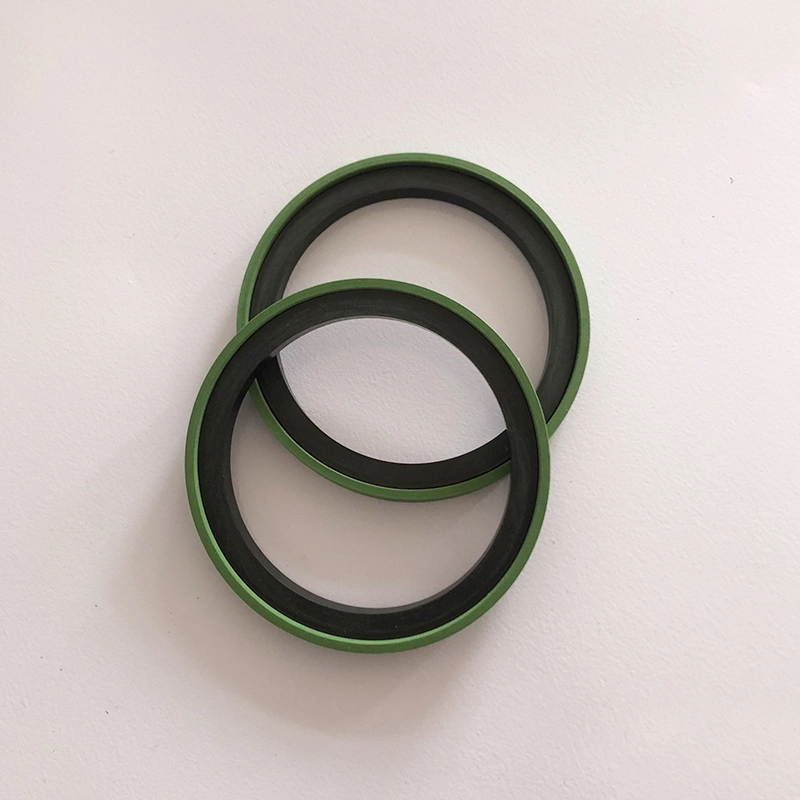

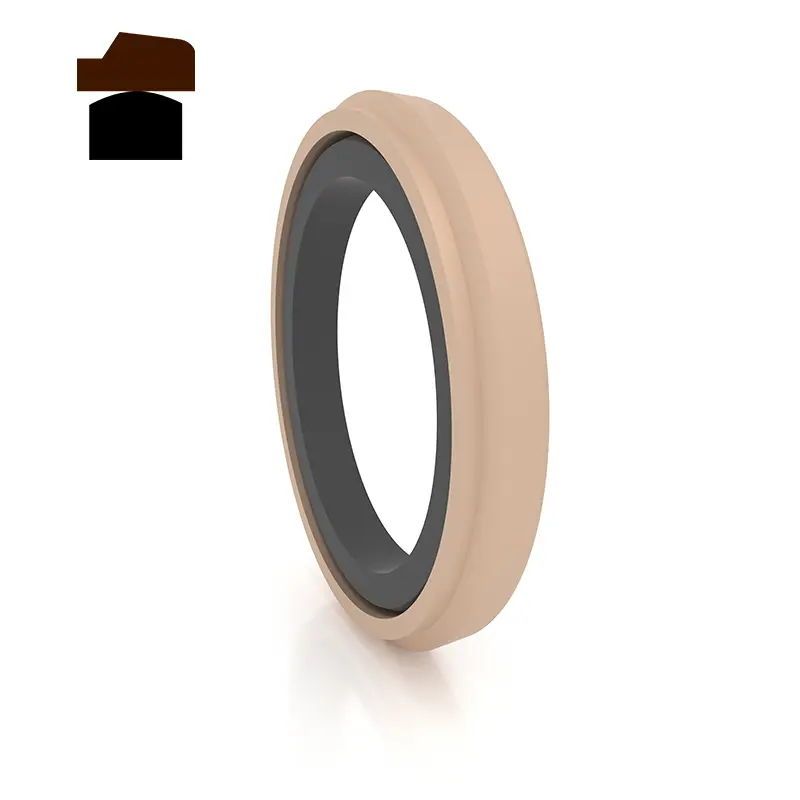

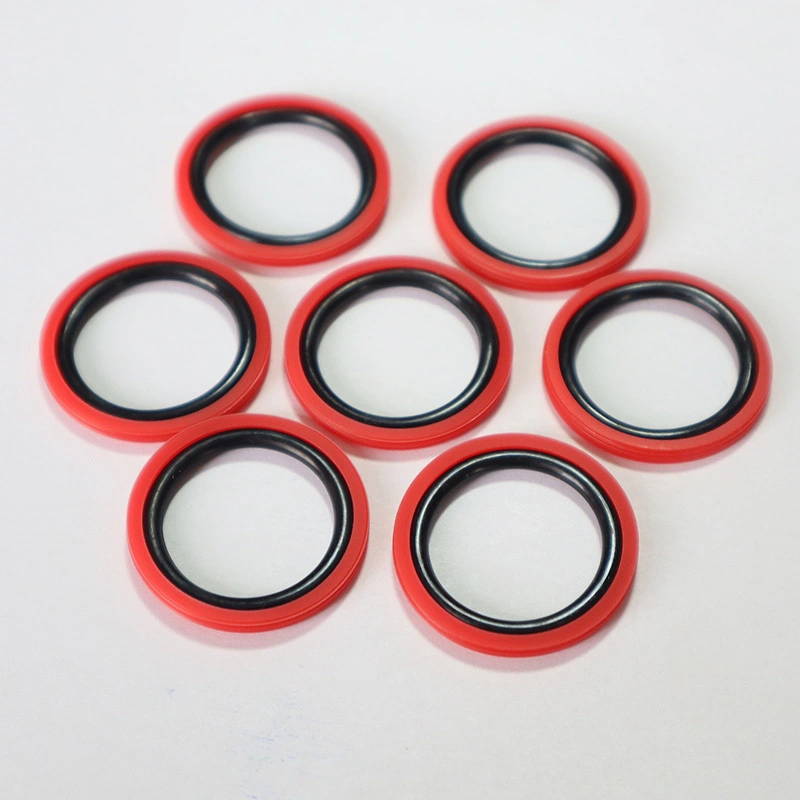

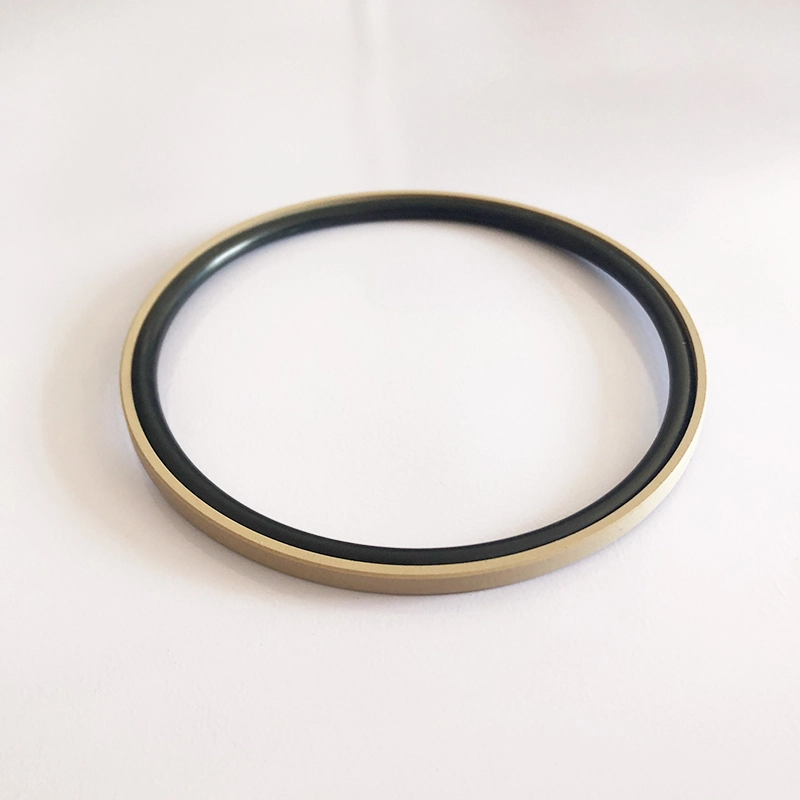

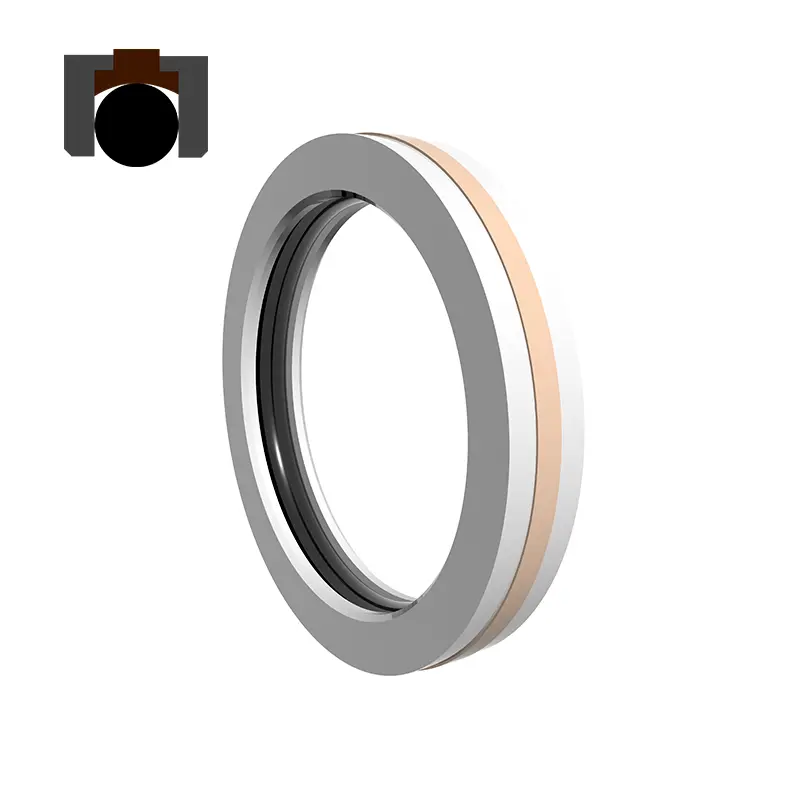

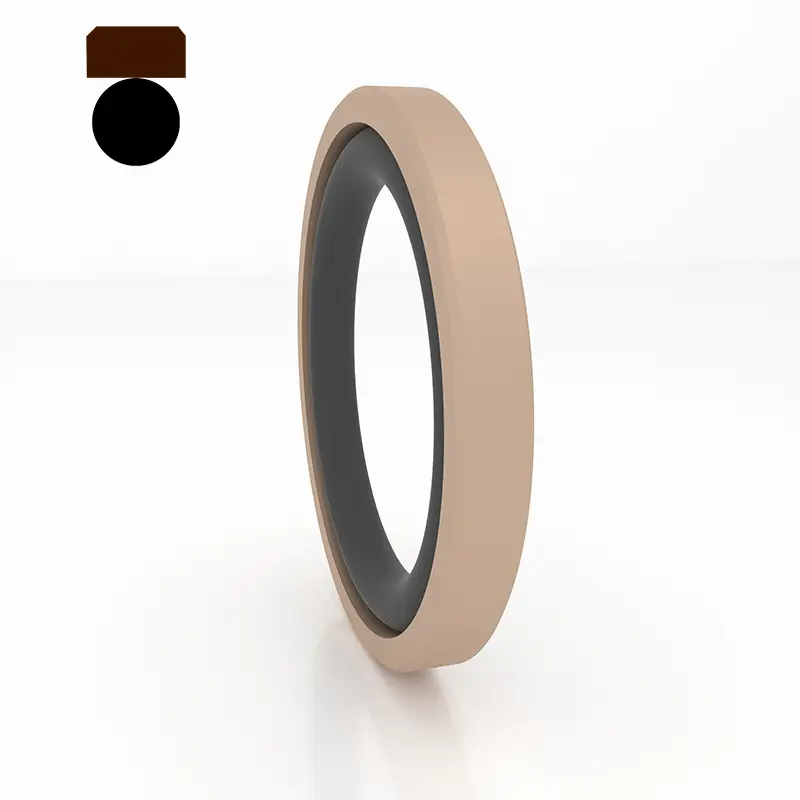

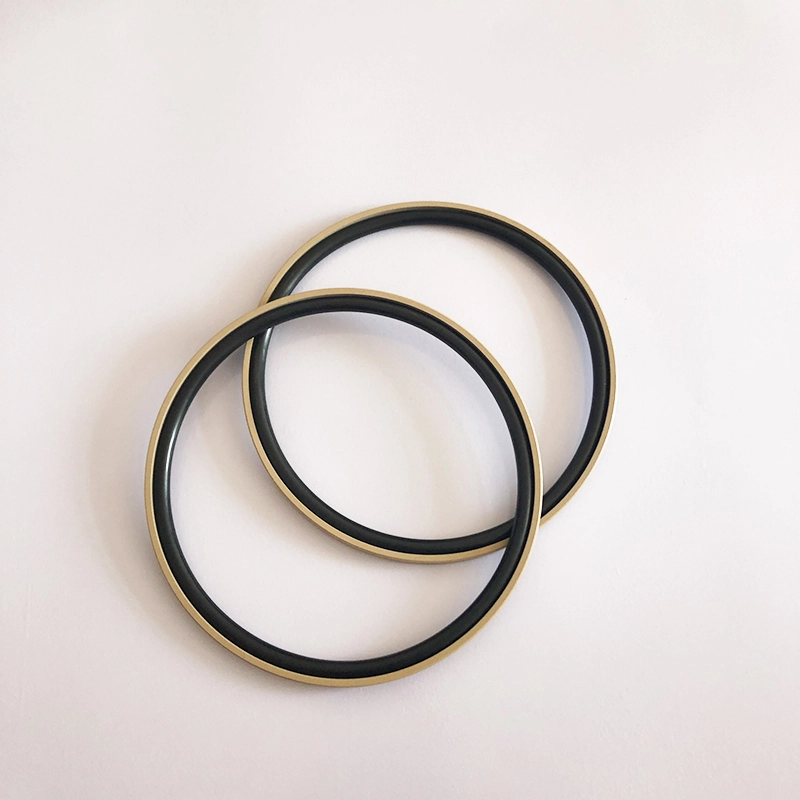

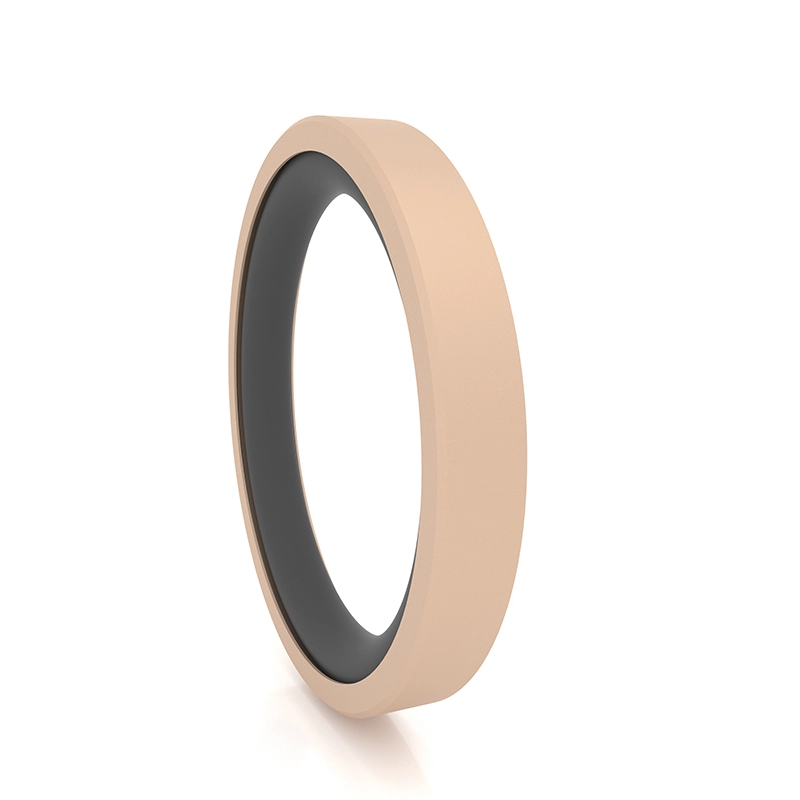

RC61 และ RC62 ประกอบด้วยวงแหวนปิดผนึกรูปสี่เหลี่ยม PTFE ที่เต็มไปและแหวนยางรูปโอซึ่งเหมาะสำหรับการปิดผนึกความดันแบบสองทิศทางแบบไฮดรอลิก RC61-B ประกอบด้วยวงแหวนปิดผนึก PTFE ที่เต็มไปด้วย PTFE และแหวนยางรูป O ซึ่งเหมาะสำหรับการเคลื่อนไหวแบบลูกสูบไฮดรอลิก RC62-B เป็นซีลขั้นตอนย้อนกลับที่ใช้งานหนักเหมาะสำหรับการปิดผนึกการปิดผนึกความดันทิศทางเดียว โอริงให้แรงเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก โดยทั่วไปจะใช้ร่วมกับแหวนนำทางสำหรับอุปกรณ์ไฮดรอลิกหนัก ร่องแยก (เปิด) ควรใช้สำหรับกระบอกสูบที่มีเส้นผ่านศูนย์กลางน้อยกว่า 30 มม. คุณสมบัติ:
1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบคลาน;
2. ความเสถียรของแรงดันสูงมากภายใต้ความดันและสภาวะที่รุนแรง
3. อายุการใช้งานยาวนานสามารถใช้สำหรับแมวน้ำหล่อลื่นปลอดน้ำมัน
4. สามารถใช้สำหรับการปิดผนึกสื่อความหนืดต่ำเช่นน้ำ

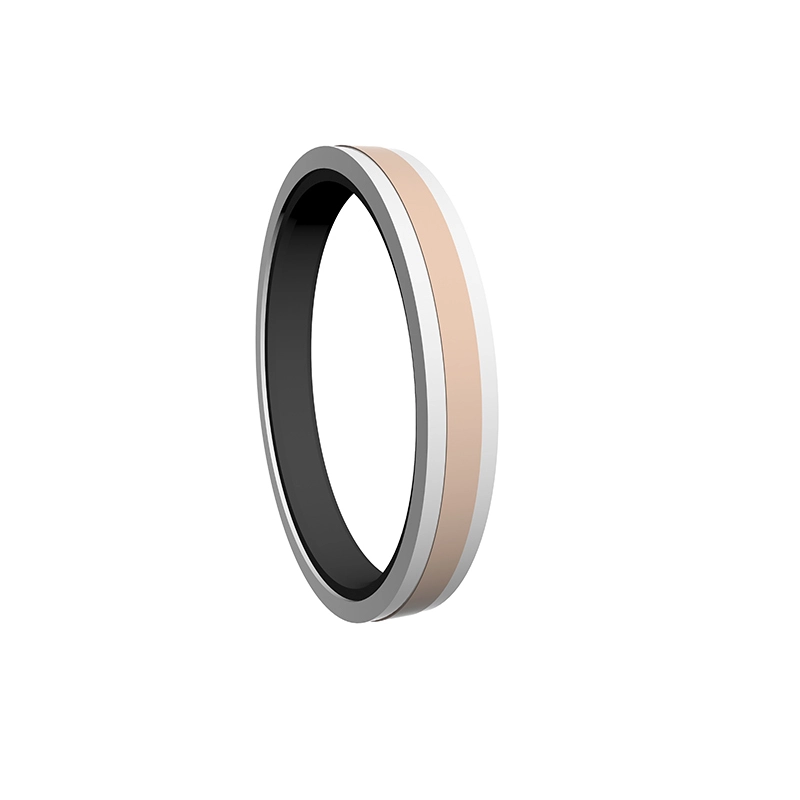

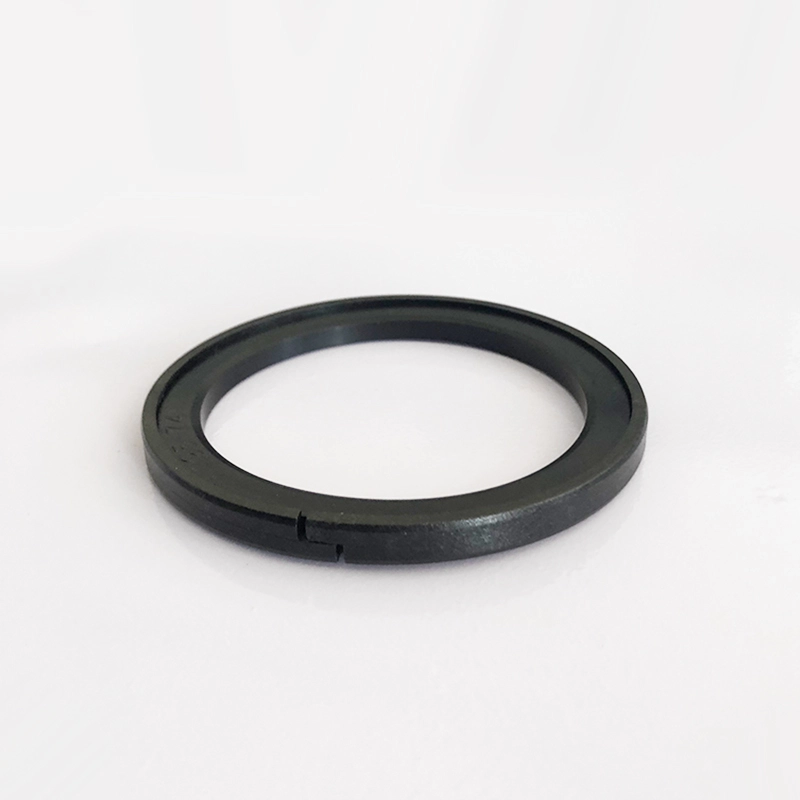

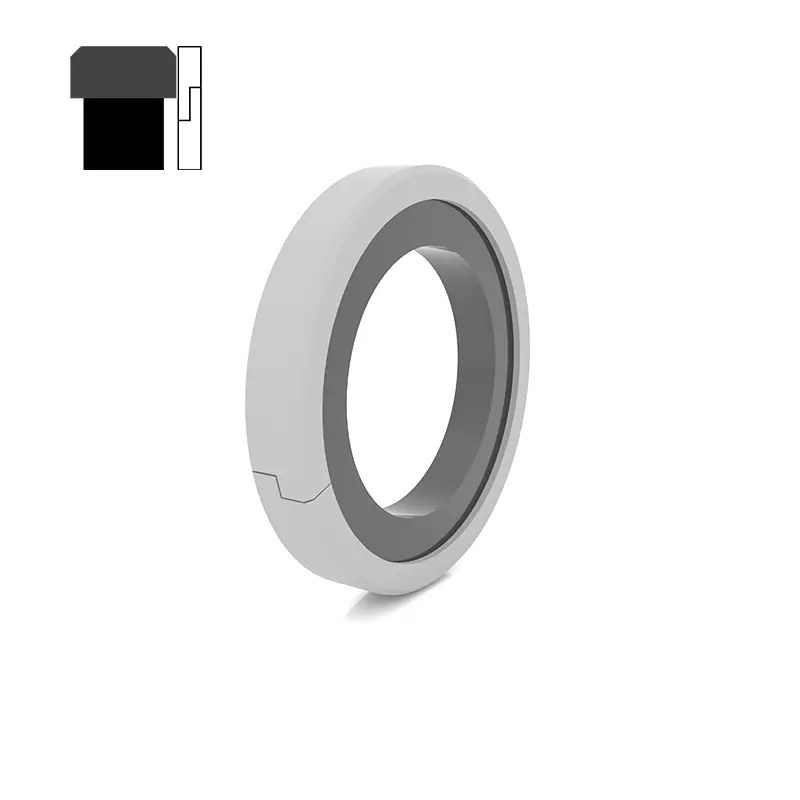

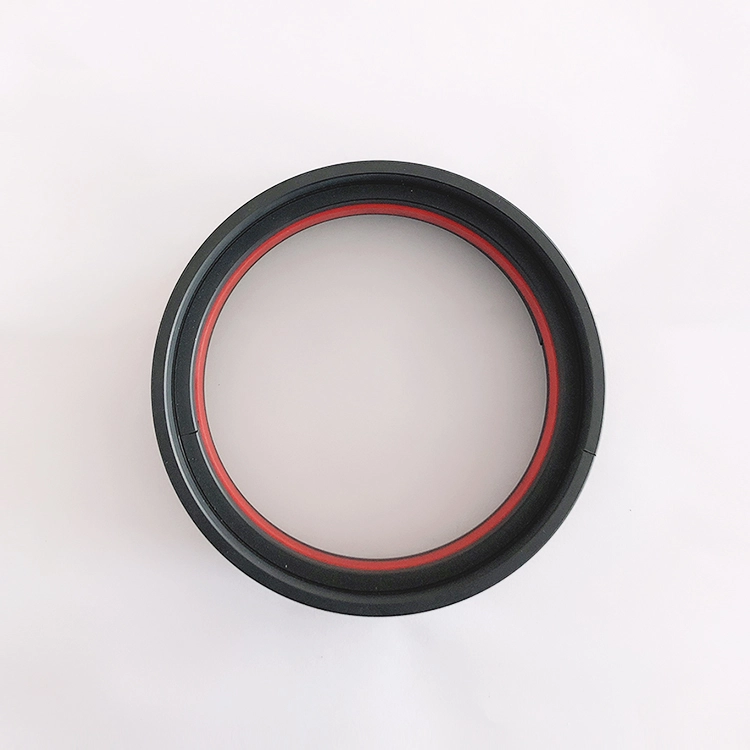

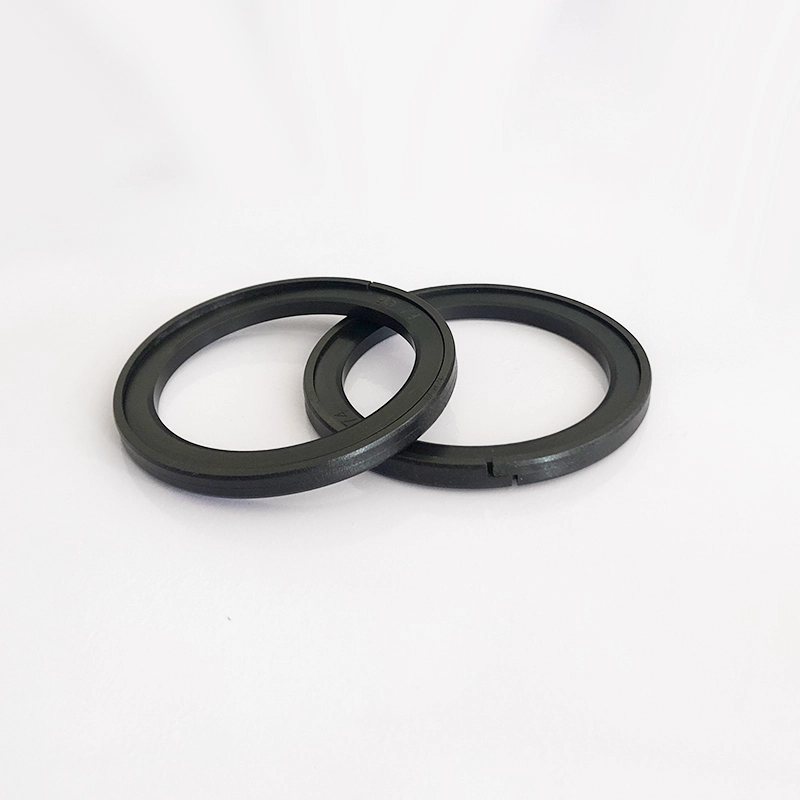

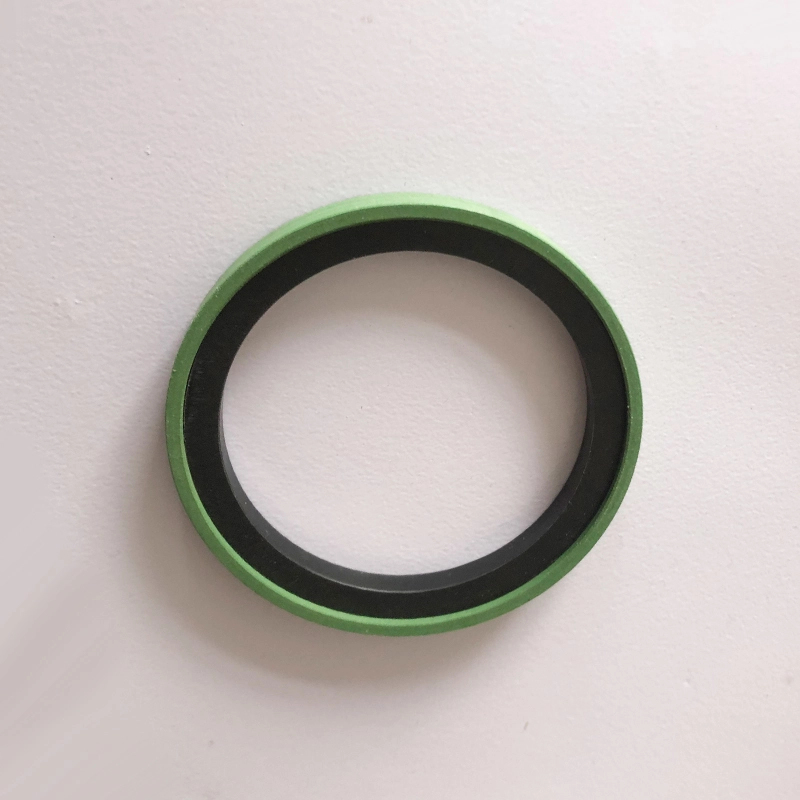

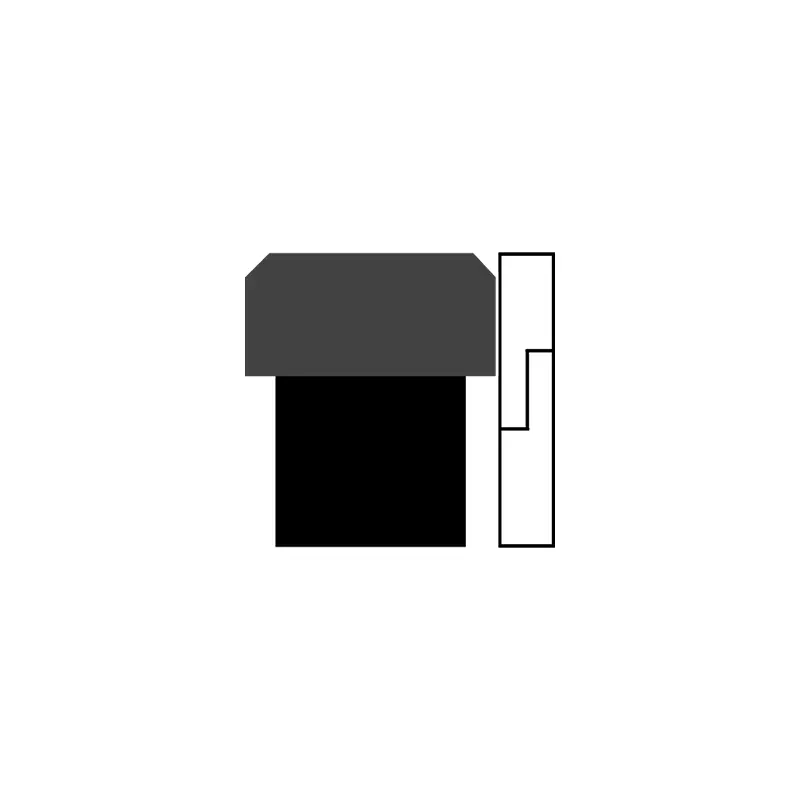

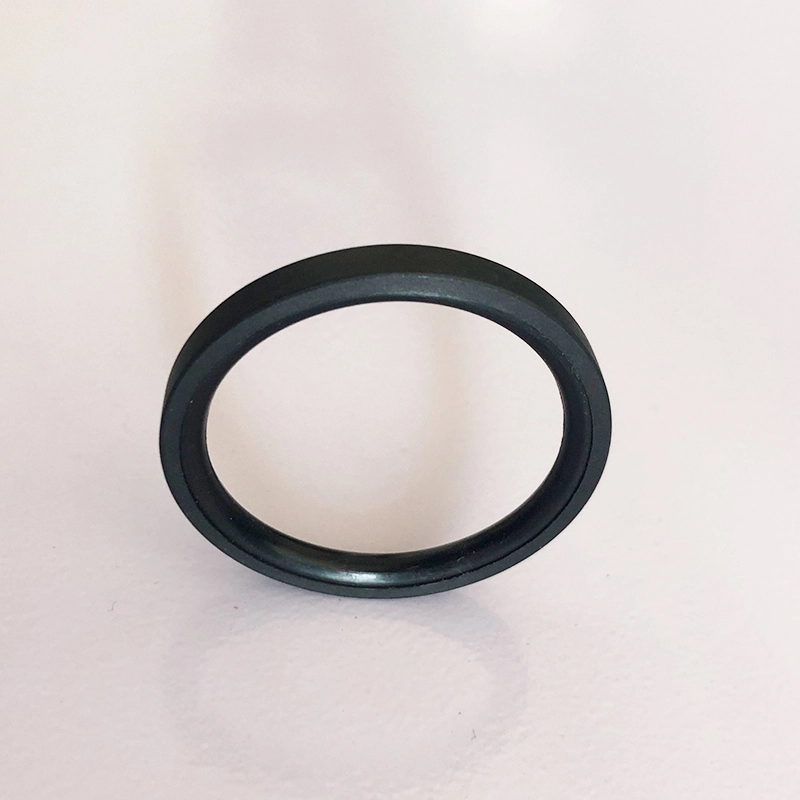

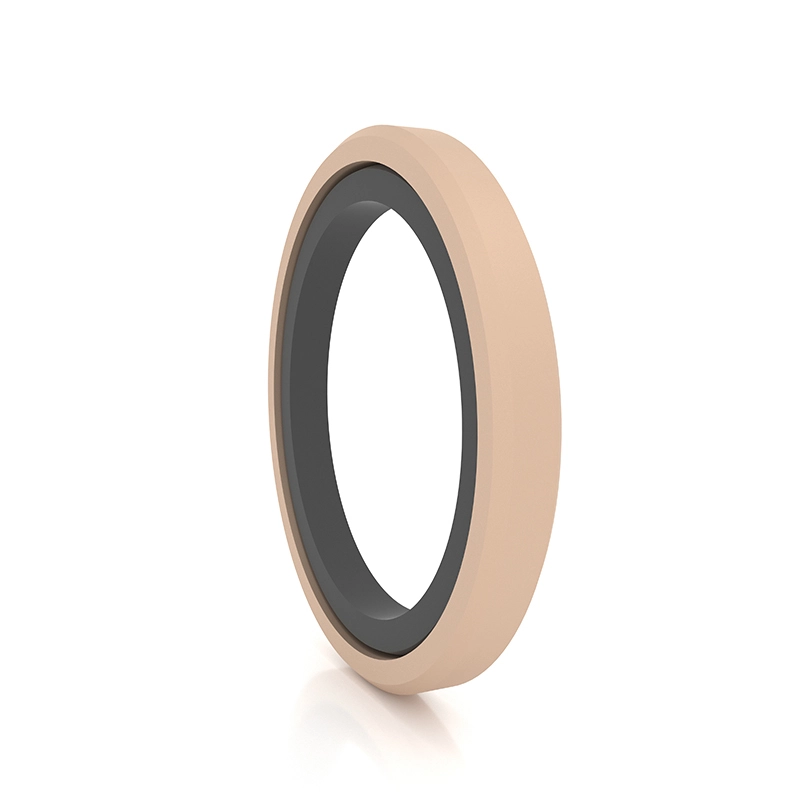

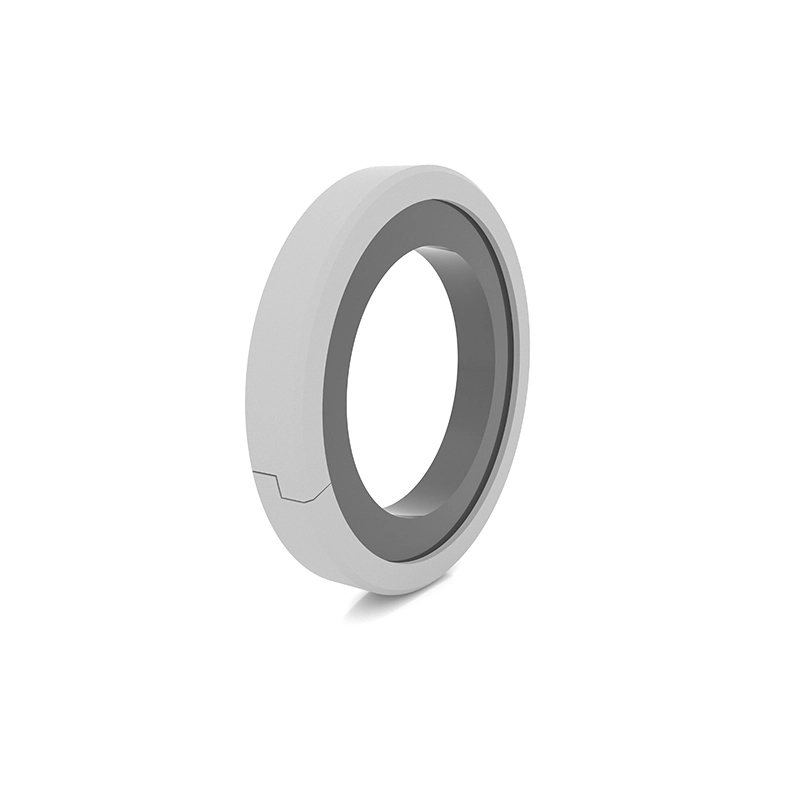

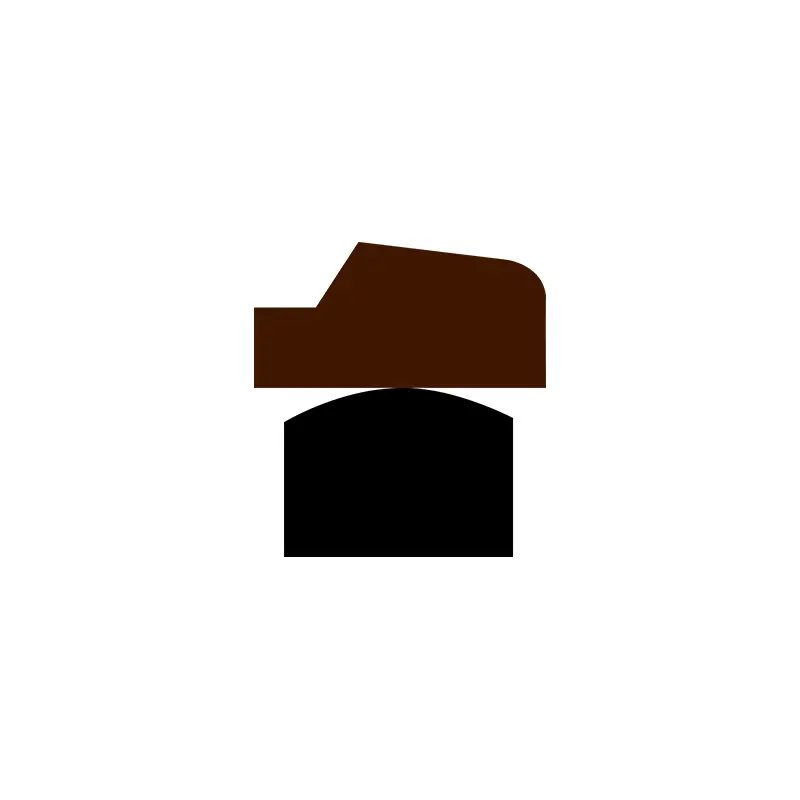

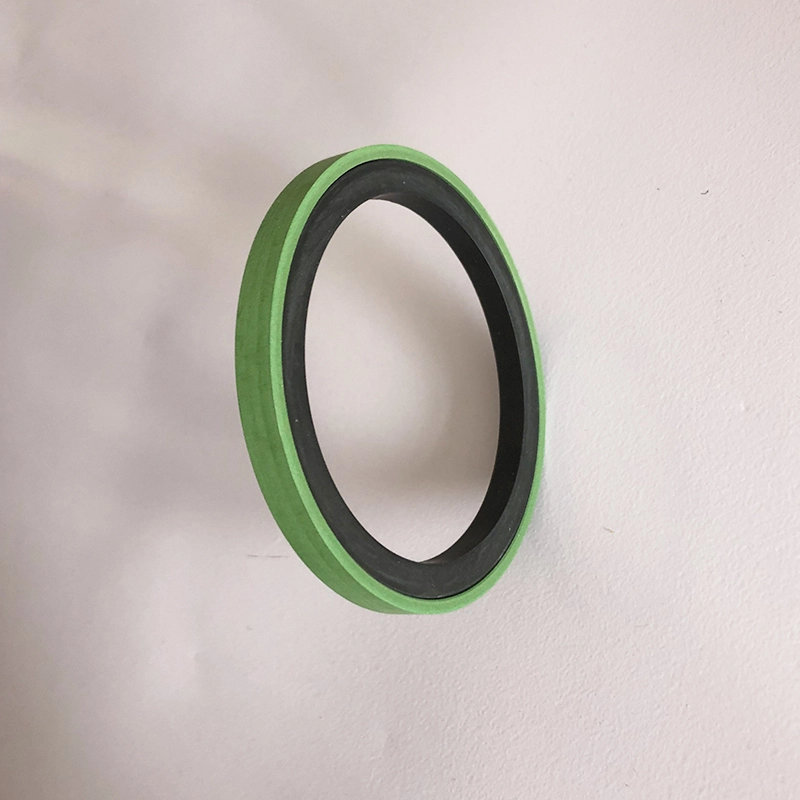

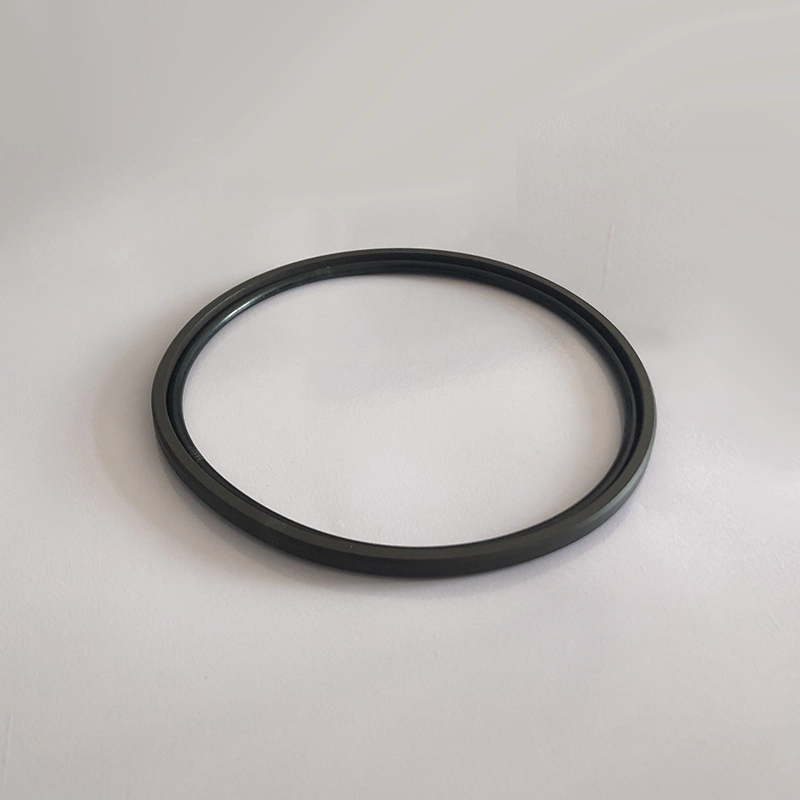

OK is composed of a thermoplastic open sealing ring made of special material and a rectangular rubber ring, which is suitable for hydraulic reciprocating motion bidirectional pressure sealing. แหวนยางให้แรงเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก เนื่องจากวงแหวนปิดผนึกใช้โครงสร้างแบบเปิดปัญหาที่วงแหวน Glyd ต้องการเครื่องมือพิเศษที่จะติดตั้งได้รับการแก้ไข คุณสมบัติ:
1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, ไม่มีการคืบคลาน;
2. ความเสถียรของแรงดันสูงมากภายใต้ความดันและสภาวะที่รุนแรง
3. การติดตั้งที่ง่ายและสะดวกไม่จำเป็นต้องใช้เครื่องมือประกอบ
4. สามารถใช้สำหรับการปิดผนึกสื่อความหนืดต่ำเช่นน้ำ
5. ประสิทธิภาพการต่อต้านการขยายที่ดีช่วยให้ช่องว่างการอัดขึ้นรูปขนาดใหญ่ขึ้น

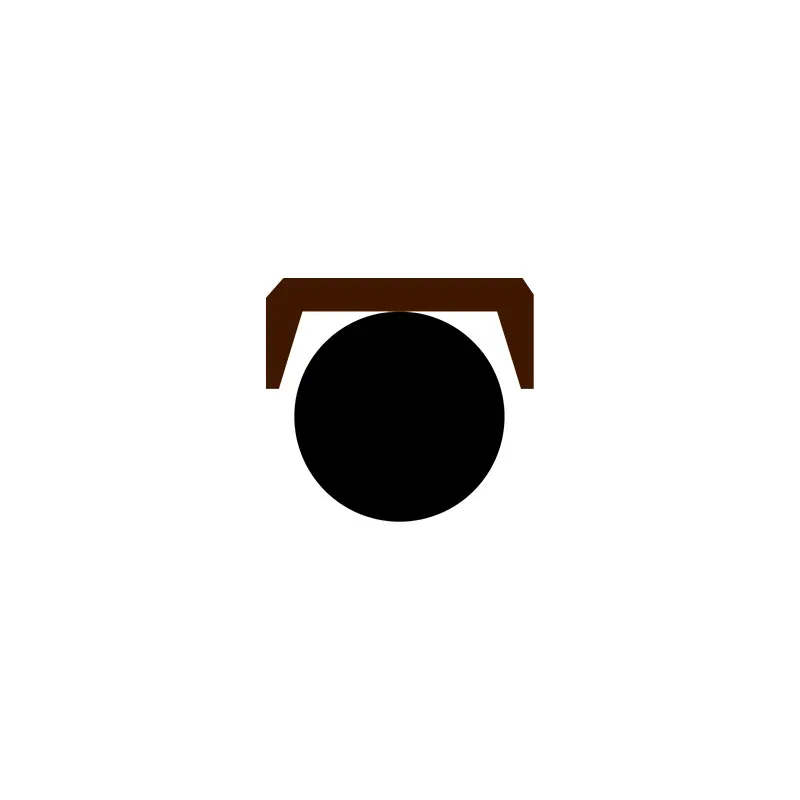

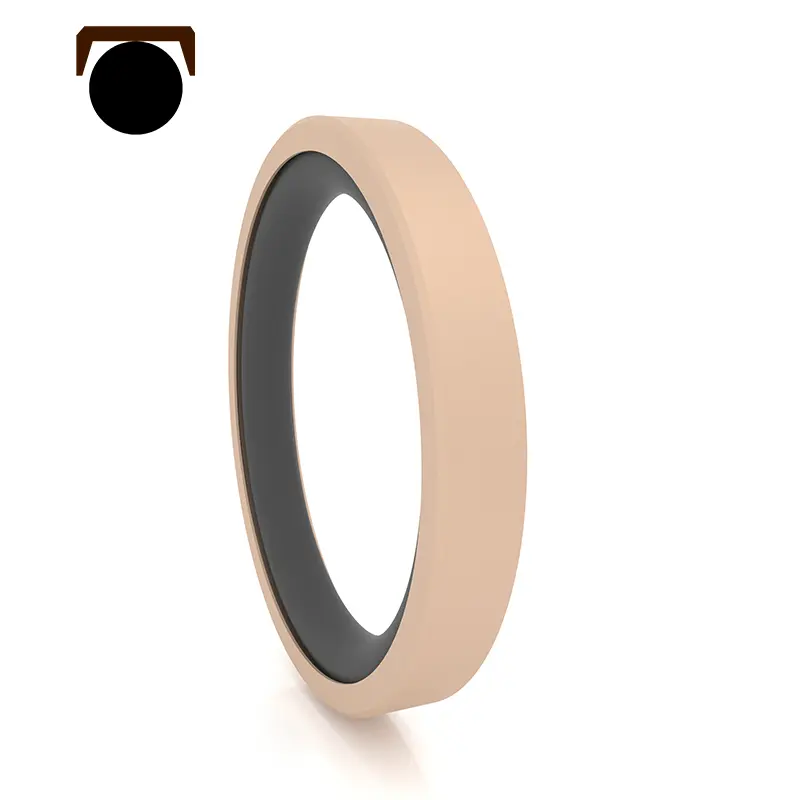

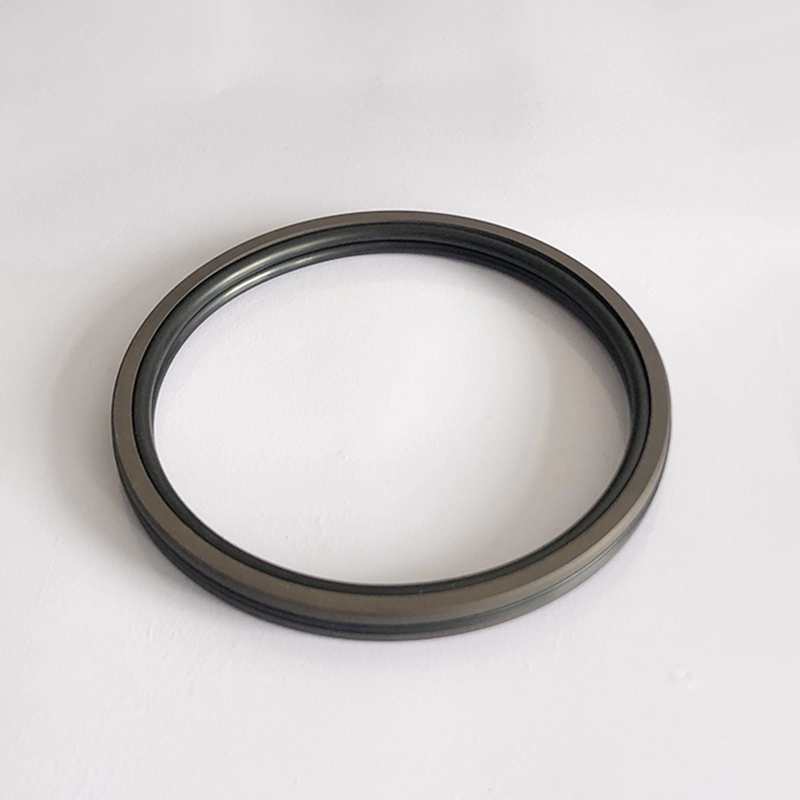

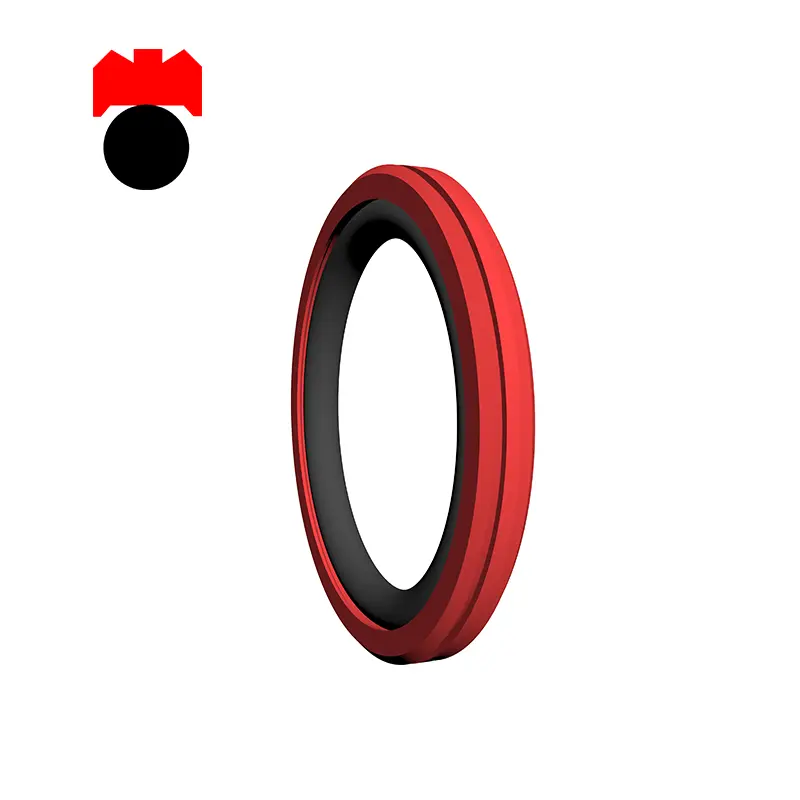

RC63 ประกอบด้วยวงแหวนปิดผนึกรูป PTFE และแหวนยางรูป O ซึ่งเหมาะสำหรับการปิดผนึกแรงดันแบบสองทิศทางแบบไฮดรอลิกและนิวเมติก วงแหวนรูป O ให้แรงเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก เนื่องจากวงแหวนปิดผนึกใช้การออกแบบริมฝีปากบาง ๆ ความสามารถในการชดเชยการติดตามผลจึงเป็นสิ่งที่ดีดังนั้นประสิทธิภาพการปิดผนึกจึงดีและสามารถติดตั้งได้ในร่องวงแหวน GB12350 ร่องแยก (เปิด) ควรใช้สำหรับเส้นผ่านศูนย์กลางกระบอกสูบน้อยกว่า 30 มม. คุณสมบัติ:
1. สามารถใช้สำหรับทั้งไฮดรอลิกและนิวเมติกและสามารถใช้สำหรับการปิดผนึกความดันแบบสองทิศทาง
2. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบคลาน;
3. อายุการใช้งานยาวนานสามารถใช้สำหรับแมวน้ำหล่อลื่นปลอดน้ำมัน
พื้นที่โครงสร้างขนาดเล็กการติดตั้งและการบำรุงรักษาง่าย

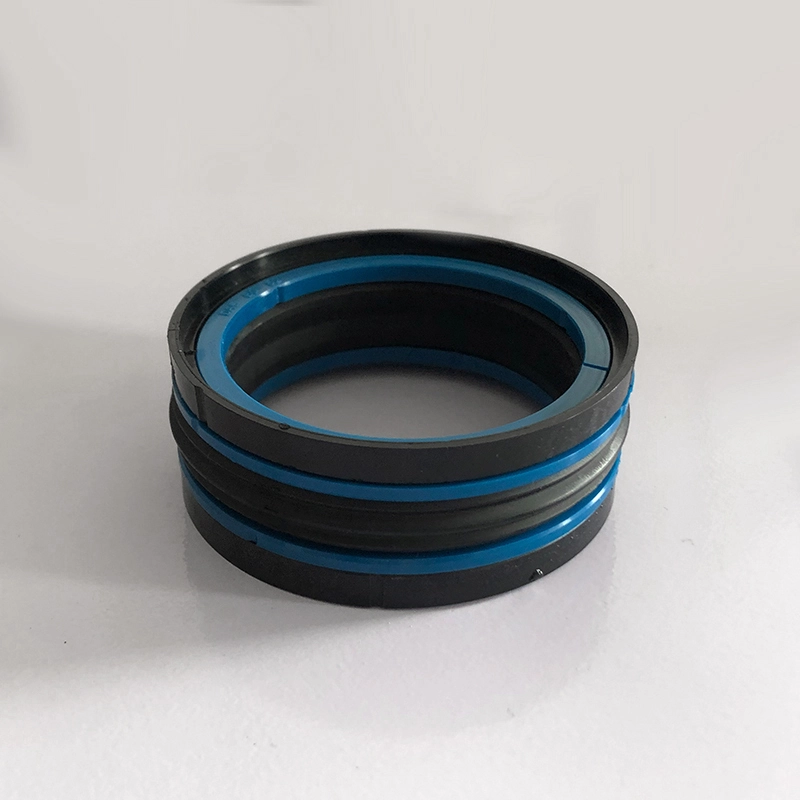

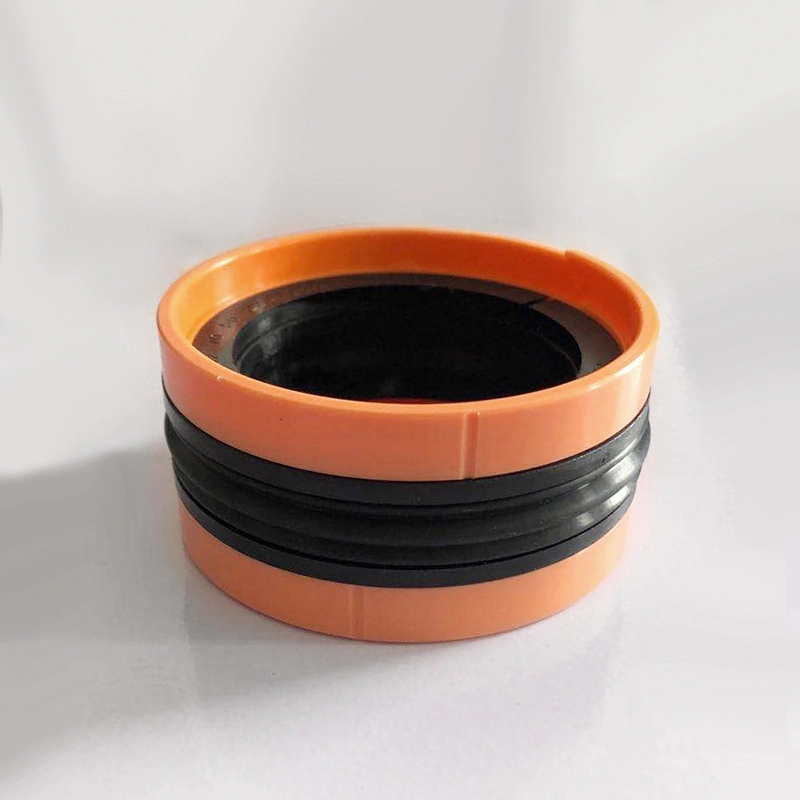

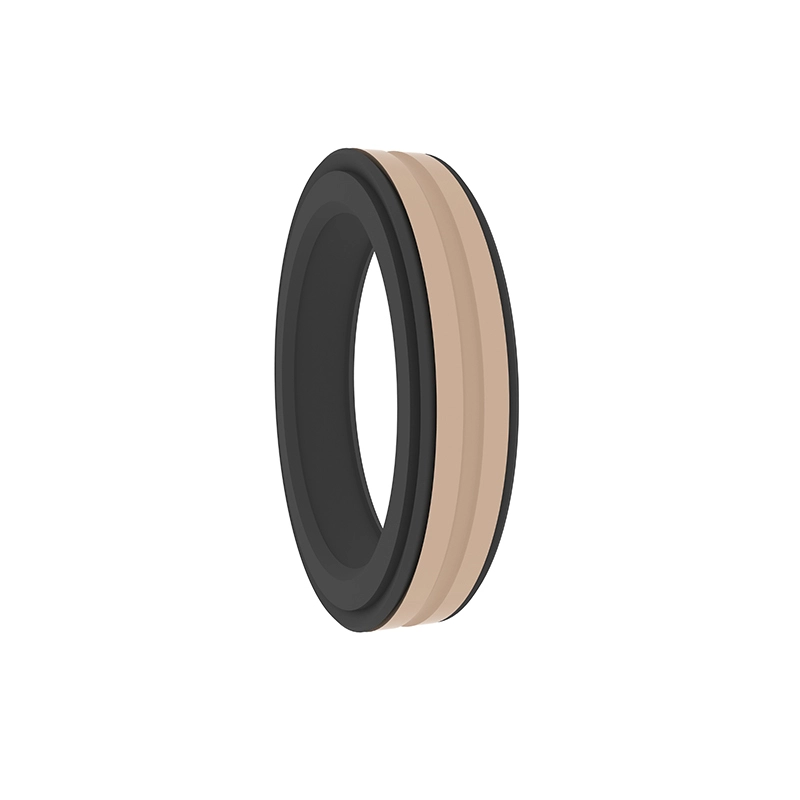

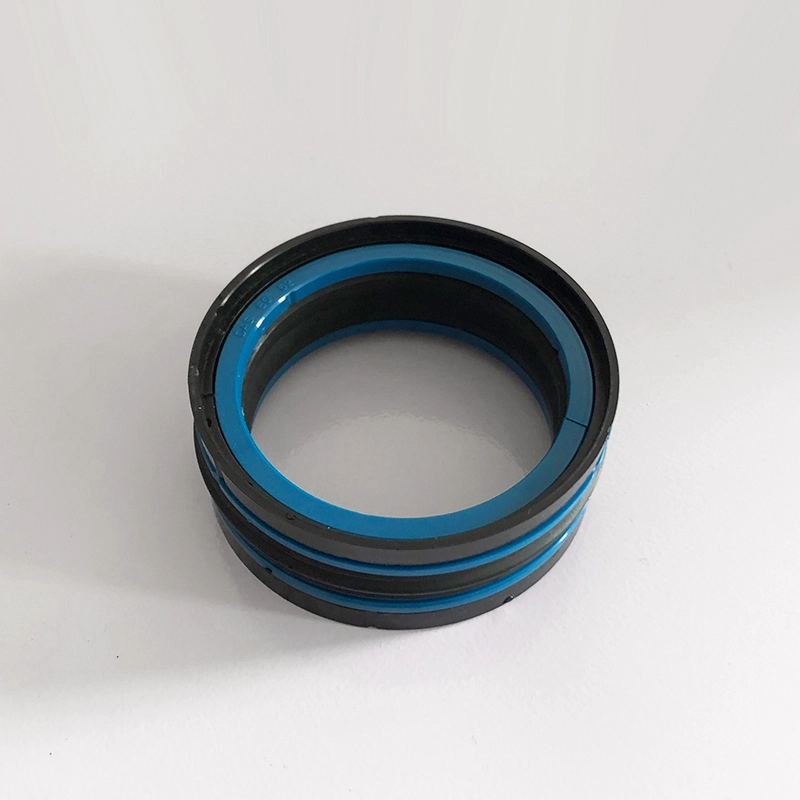

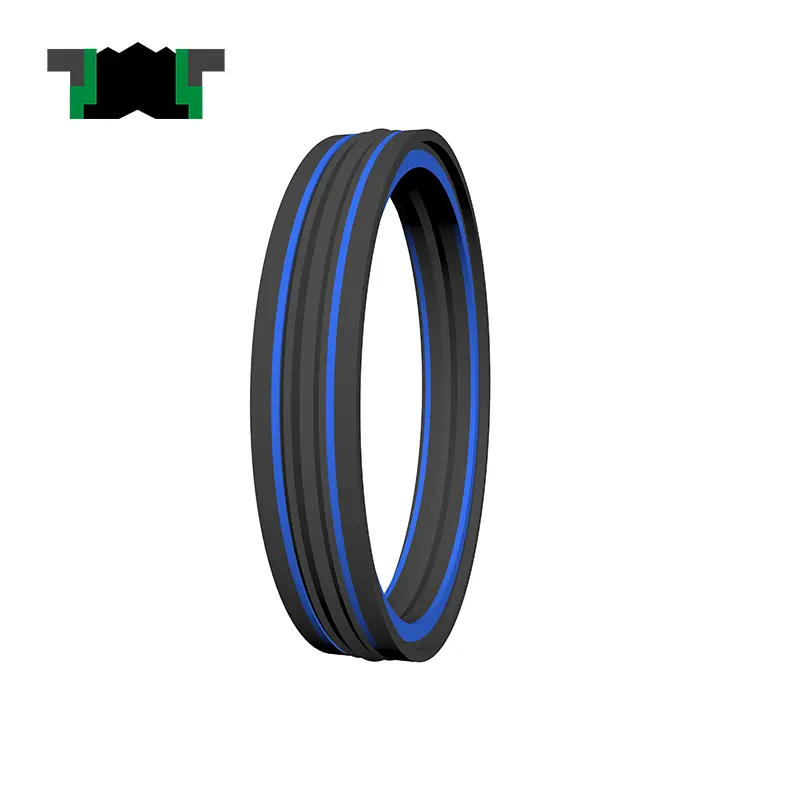

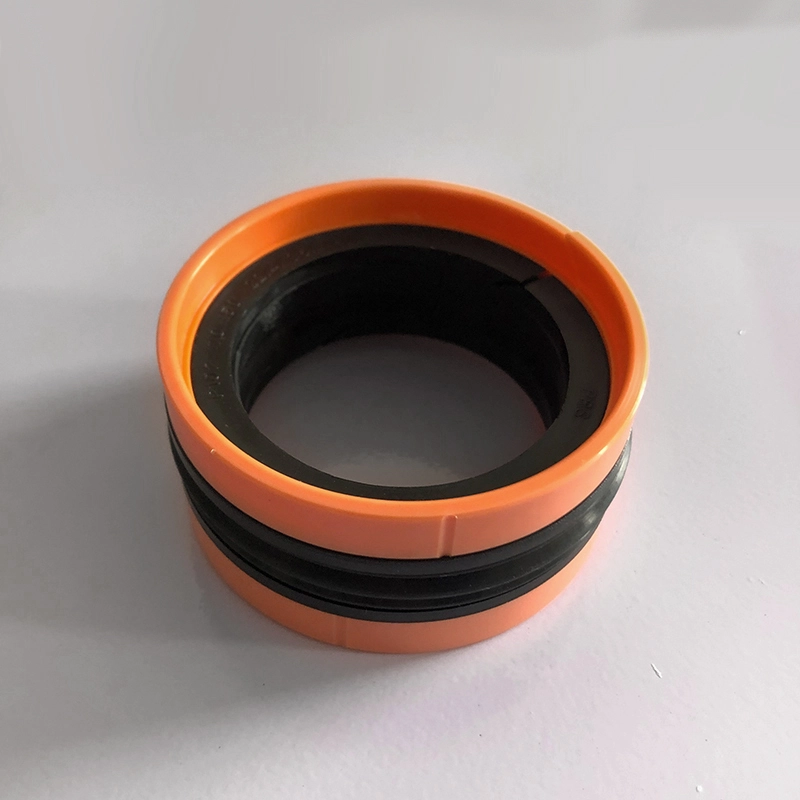

KDAS, TPM (รูปร่างพิเศษ) เป็นชุดประกอบซีลลูกสูบการบีบอัดห้าการรวมกันประกอบด้วยองค์ประกอบการปิดผนึกยางวงแหวนยึดสองวงและวงแหวนคู่มือสองวง เหมาะสำหรับการปิดผนึกลูกสูบความดันสองทิศทาง คุณสมบัติ:
1. การปิดผนึกที่ดีความน่าเชื่อถือสูงโครงสร้างขนาดกะทัดรัด;
2. จะไม่ถูกบีบเข้าไปในช่องว่างรัศมี
3. การติดตั้งอย่างง่ายการติดตั้งลูกสูบอินทิกรัล
รูปทรงเรขาคณิตพิเศษขององค์ประกอบการปิดผนึก NBR ป้องกันไม่ให้มันบิดในร่องระหว่างการติดตั้ง

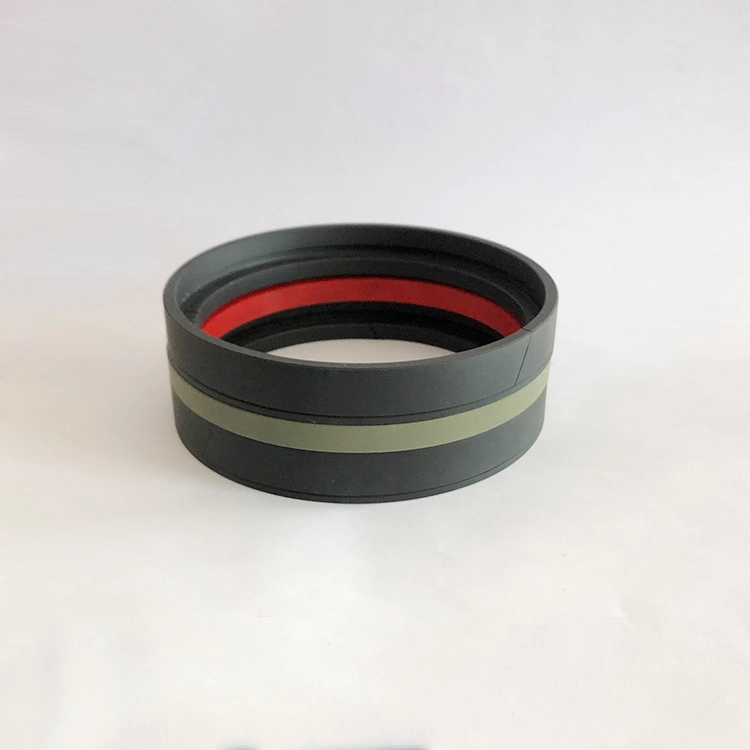

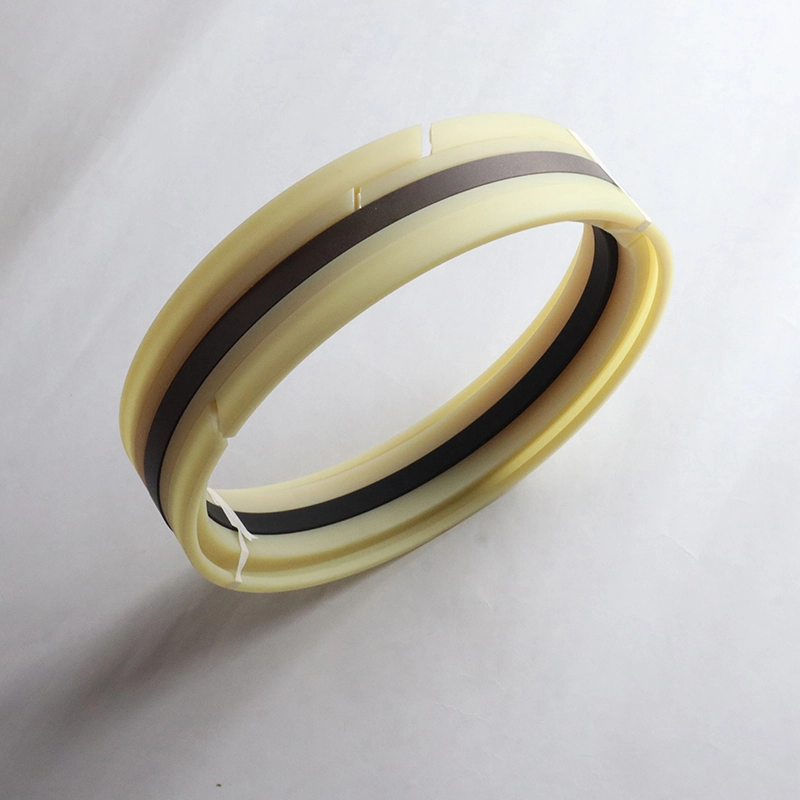

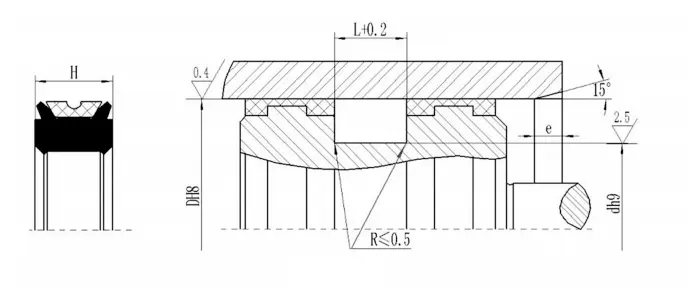

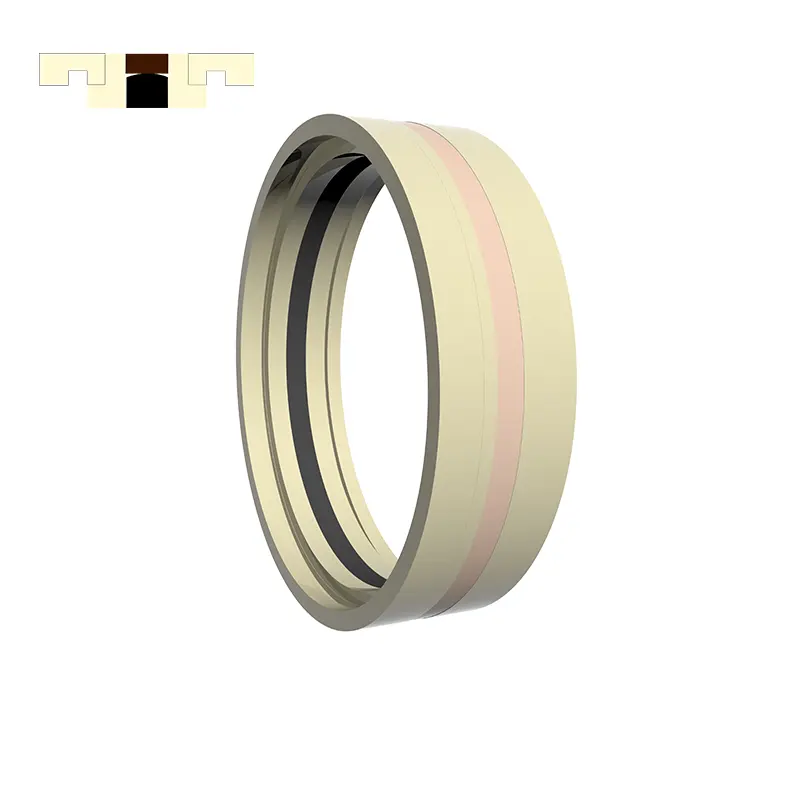

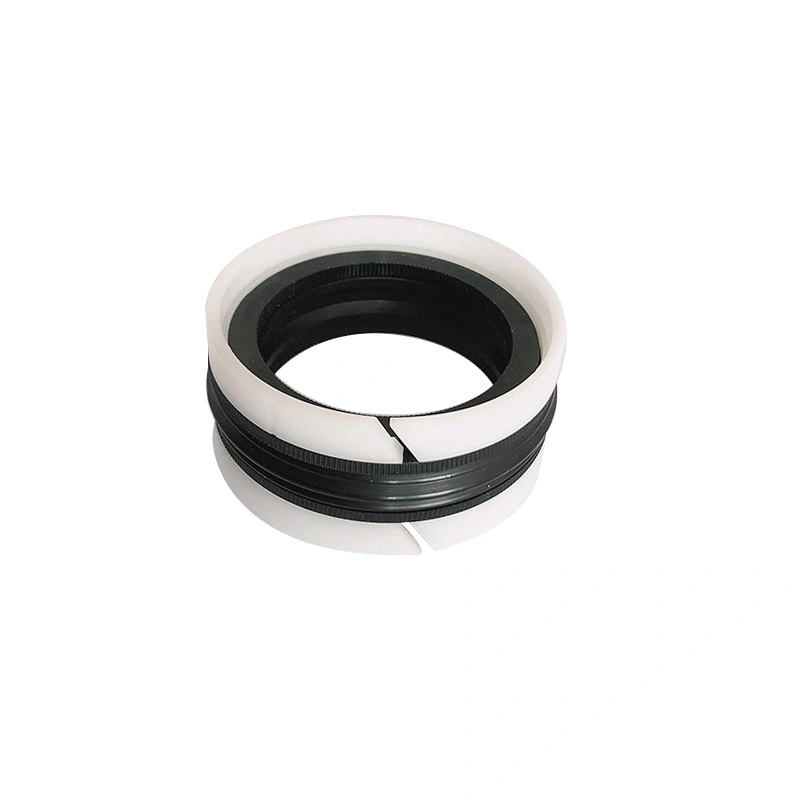

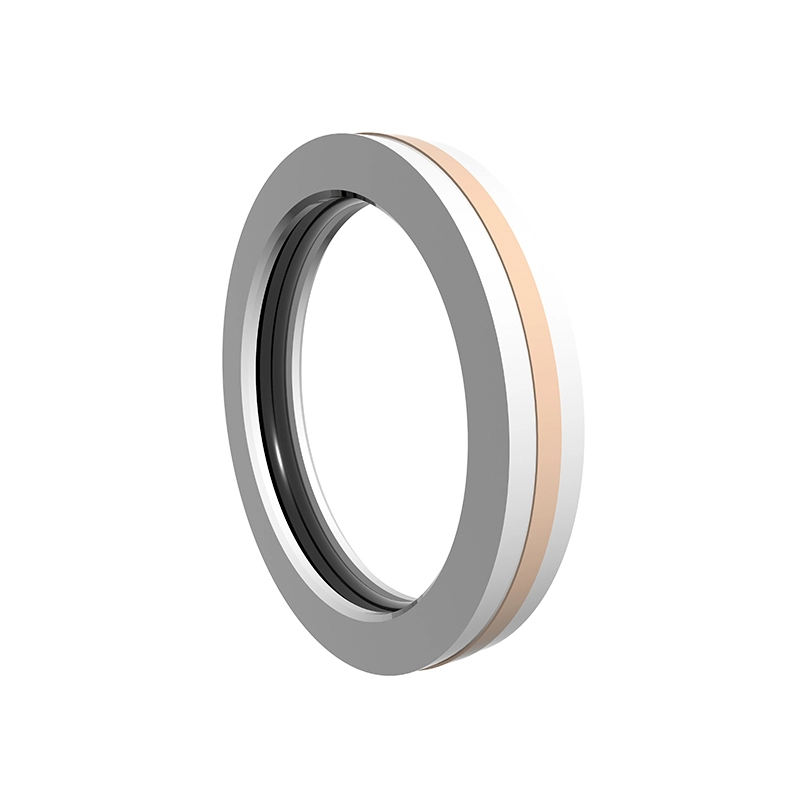

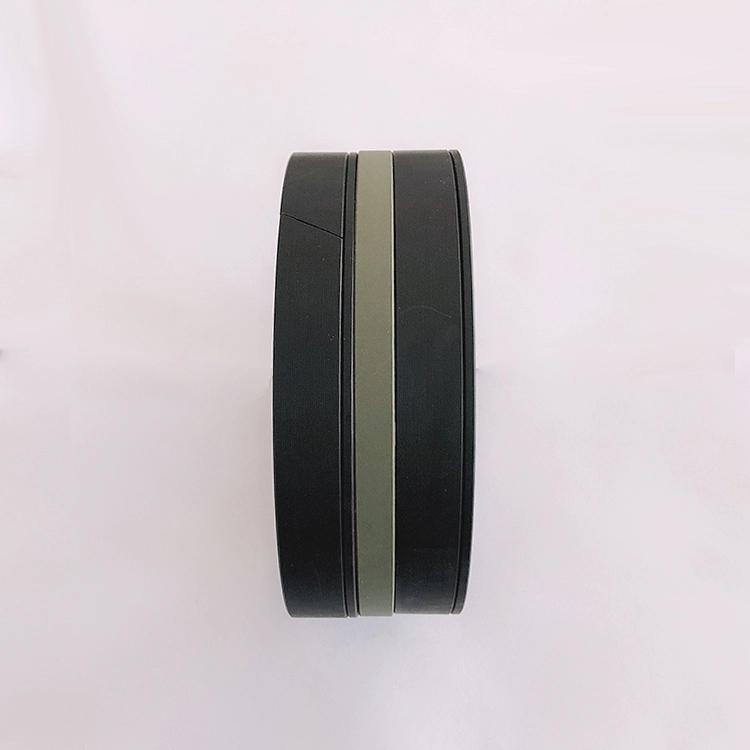

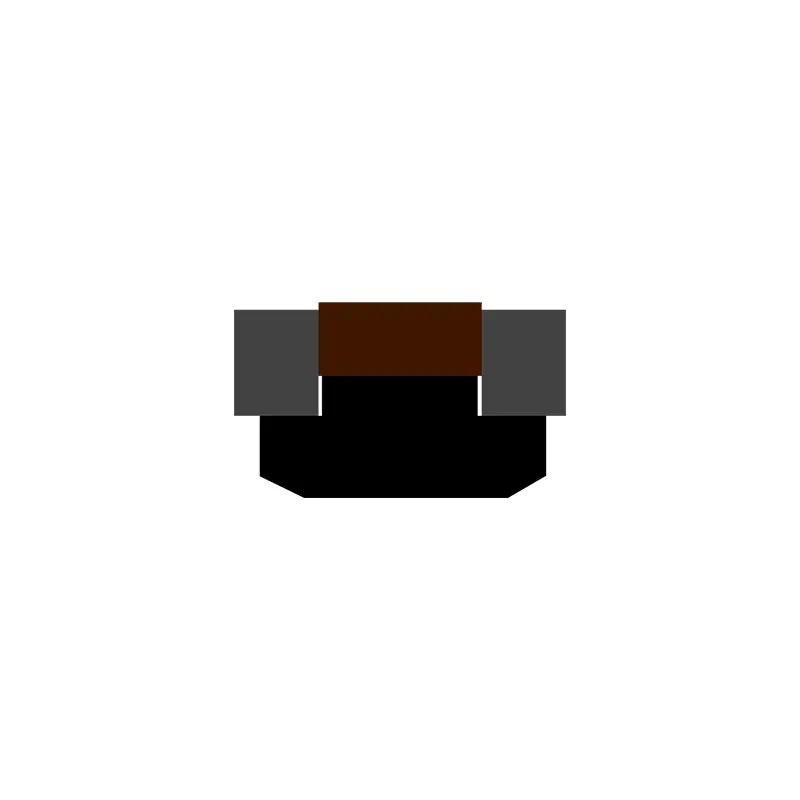

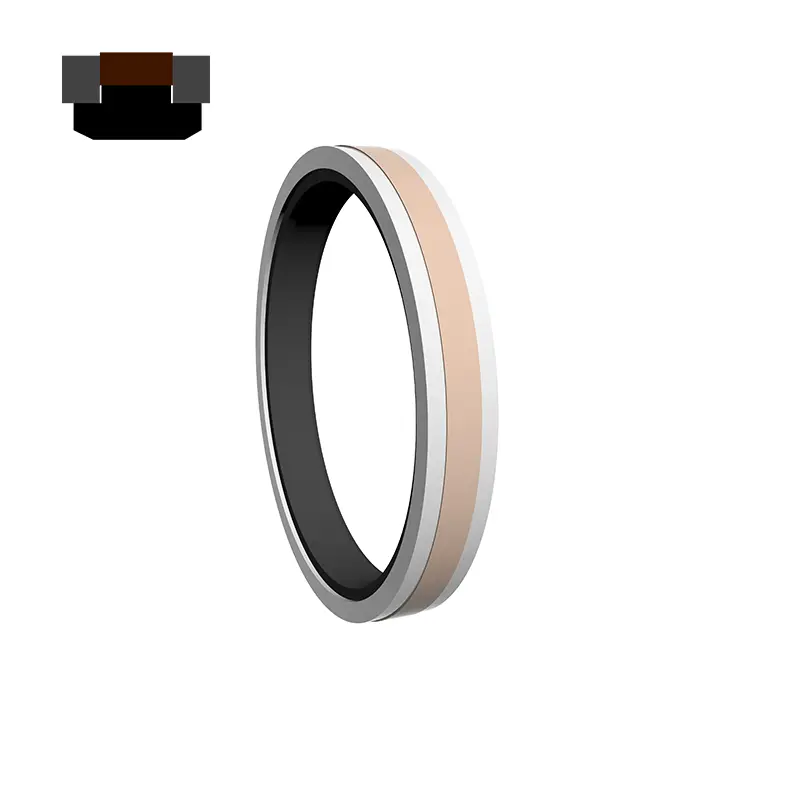

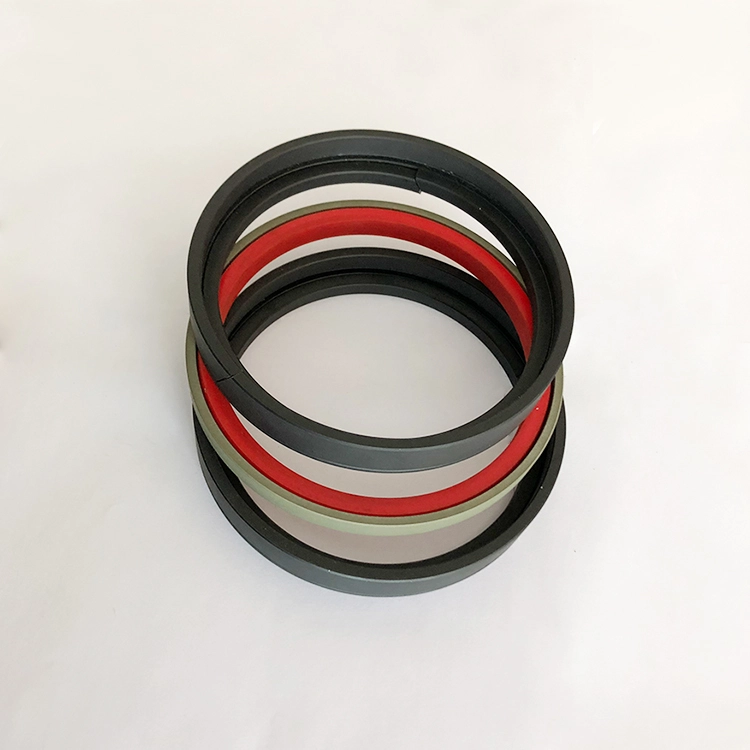

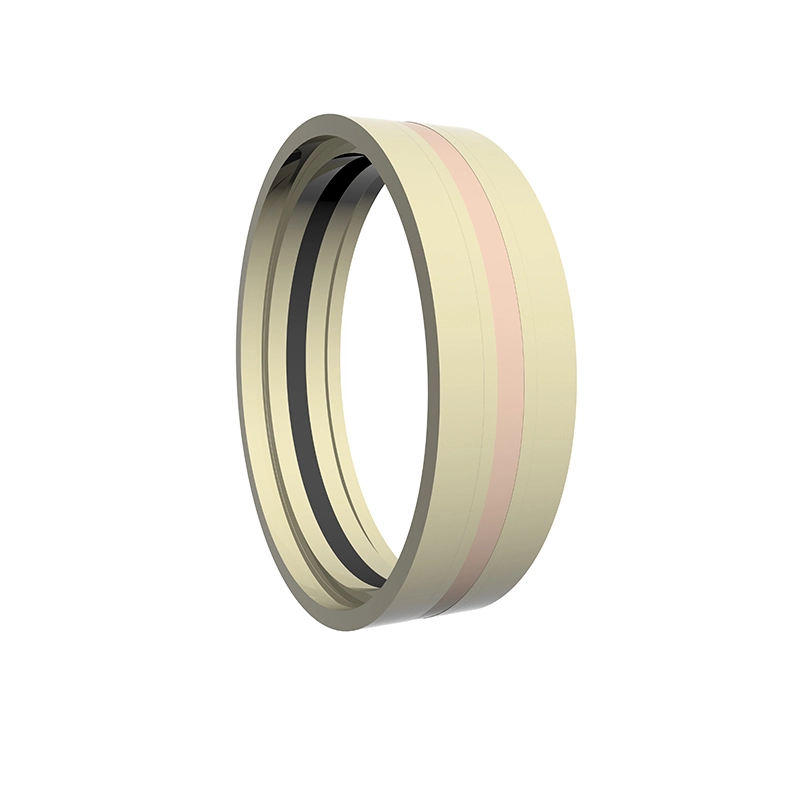

GDKK ประกอบด้วยวงแหวนคู่มือสองวง, วงแหวนยึดสองวง, แหวนยางยืดหยุ่นและวงแหวนปิดผนึก วงแหวนคู่มือมีบทบาทในการวางตำแหน่งและแนวทาง วงแหวนยึดซึ่งมีบทบาทสนับสนุนและวางตำแหน่งแหวนยางยืดหยุ่นให้แรงยืดหยุ่นและชดเชยการสูญเสียวงแหวนปิดผนึก วงแหวนปิดผนึกร่วมมือกับรูด้านในของกระบอกสูบน้ำมันเพื่อสร้างเอฟเฟกต์การปิดผนึกซึ่งเหมาะสำหรับการปิดผนึกความดันสองทิศทางของลูกสูบกระบอกสูบน้ำมัน มันมีเอฟเฟกต์การปิดผนึกที่ดีแม้ภายใต้สภาพการทำงานที่รุนแรง คุณสมบัติ:
1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบคลาน;
2. ความเสถียรของแรงดันสูงมากภายใต้ความดันและสภาวะที่รุนแรง
3. ชีวิตสูงสามารถใช้สำหรับการปิดผนึกในสภาพการหล่อลื่นที่ไม่ดี
4. สามารถใช้สำหรับการปิดผนึกสื่อความหนืดต่ำเช่นน้ำ
ประสิทธิภาพการปิดผนึกแรงดันสูงและแรงดันต่ำที่ยอดเยี่ยม

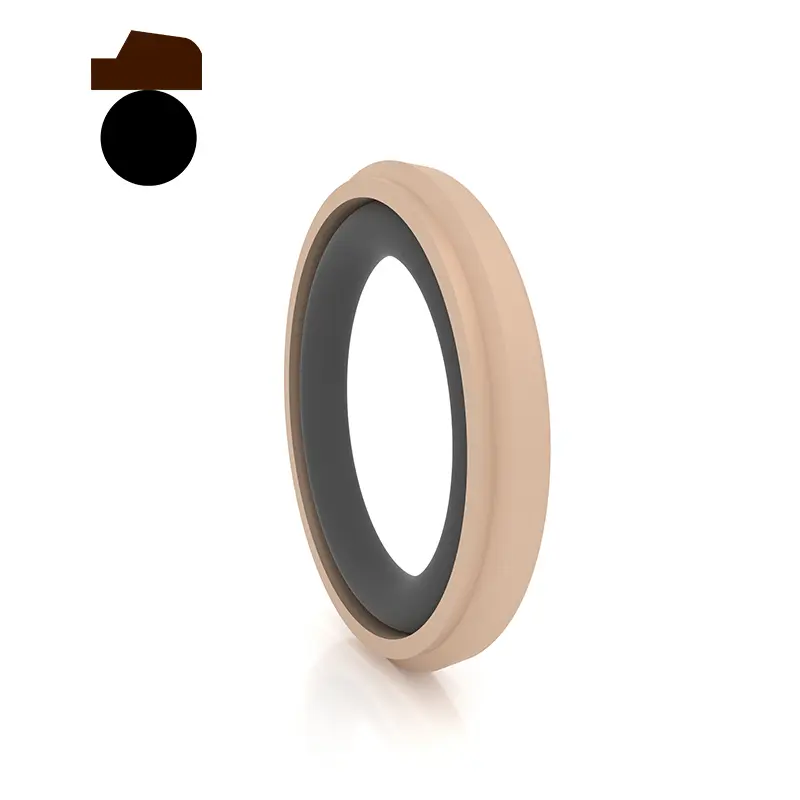

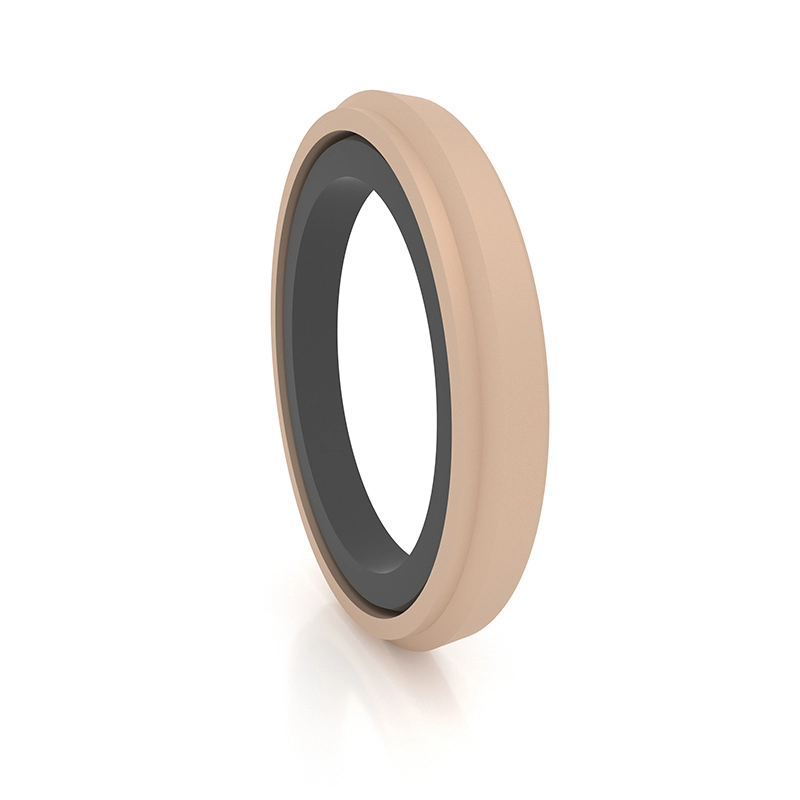

RC64 ประกอบด้วยแหวนปิดผนึกรูปสามเหลี่ยม PTFE และแหวนยางโอริงเหมาะสำหรับการเคลื่อนไหวแบบไฮดรอลิกและนิวเมติกแบบลูกสูบ โอริงให้แรงเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก เนื่องจากวงแหวนปิดผนึกใช้การออกแบบริมฝีปากบาง ๆ ความสามารถในการชดเชยการติดตามจึงดีกว่าดังนั้นประสิทธิภาพการปิดผนึกจึงดี ร่องแยก (เปิด) ควรใช้สำหรับเส้นผ่านศูนย์กลางกระบอกสูบน้อยกว่า 30 มม. คุณสมบัติ:
1. สามารถใช้สำหรับทั้งไฮดรอลิกและนิวเมติก;
2. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบคลาน;
3. อายุการใช้งานยาวนานสามารถใช้สำหรับแมวน้ำหล่อลื่นปลอดน้ำมัน
พื้นที่โครงสร้างขนาดเล็กการติดตั้งและการบำรุงรักษาง่าย

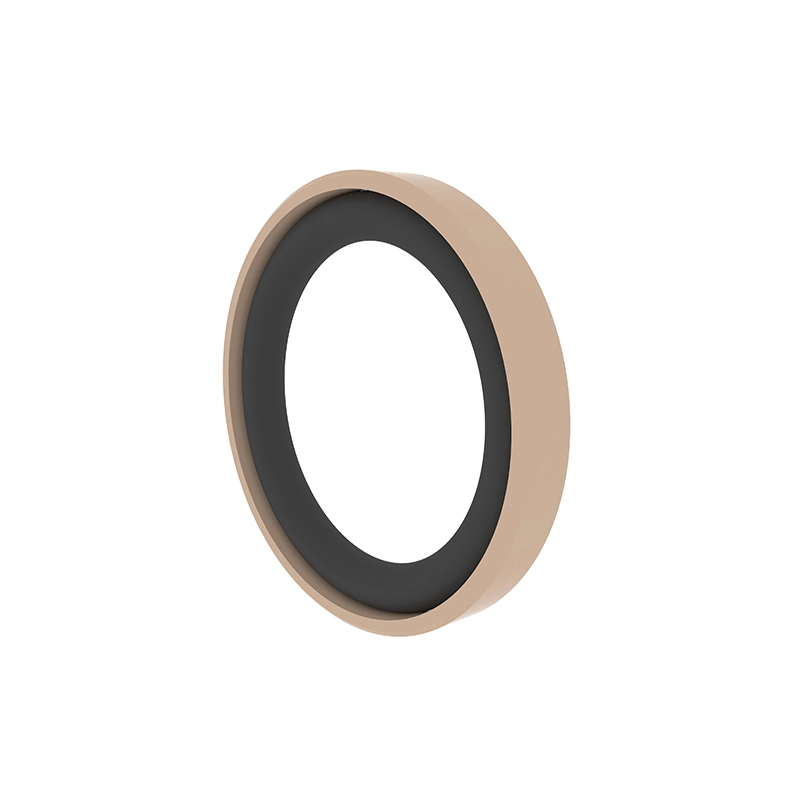

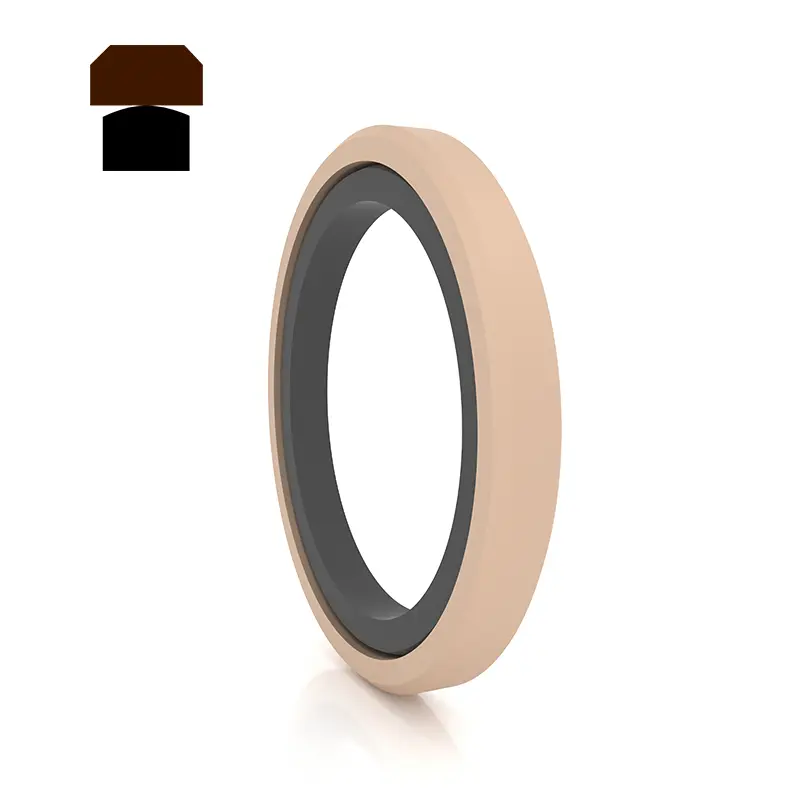

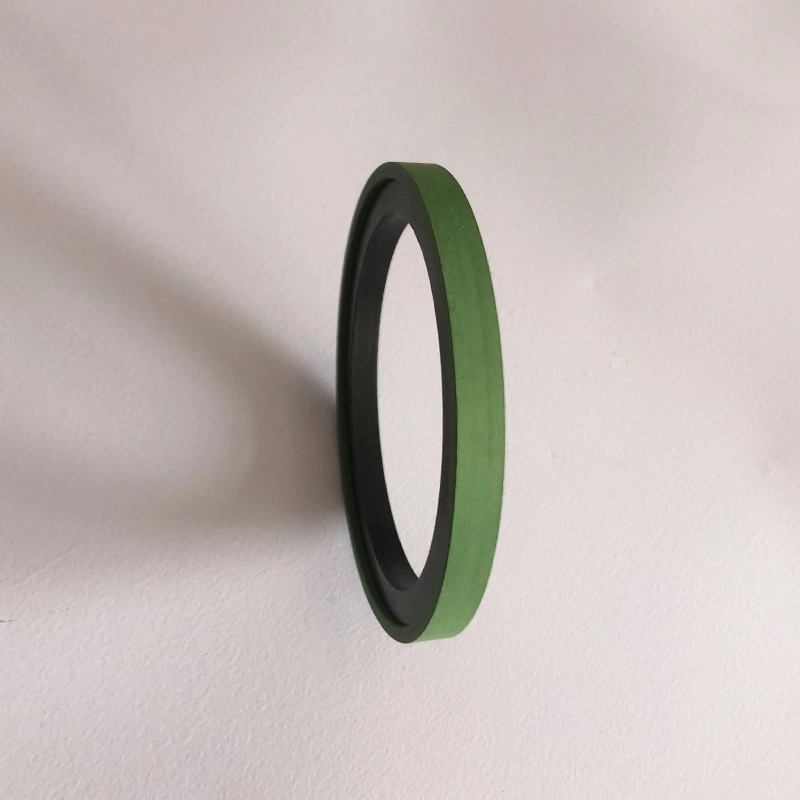

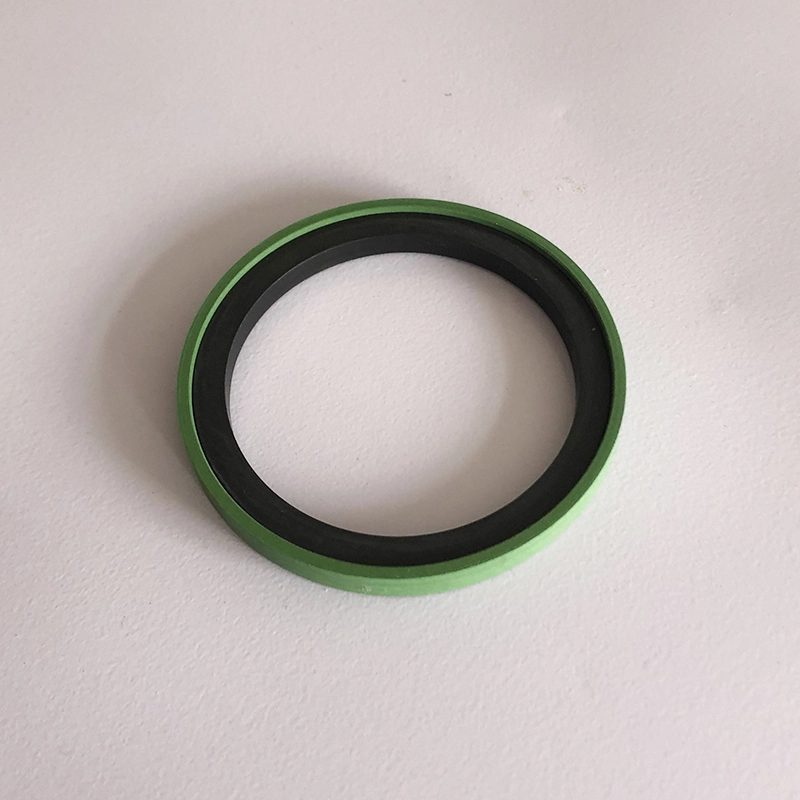

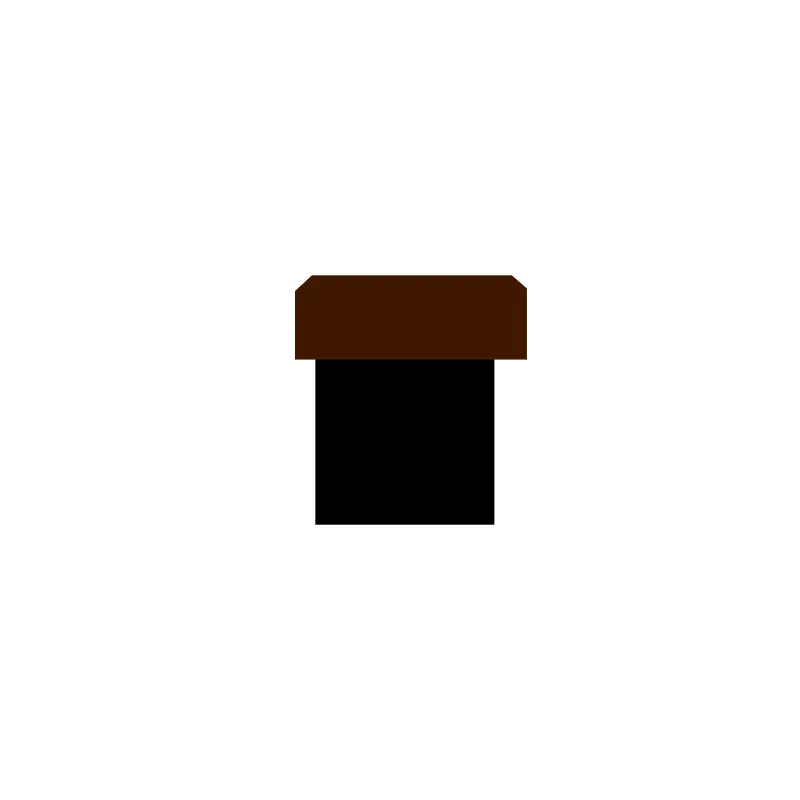

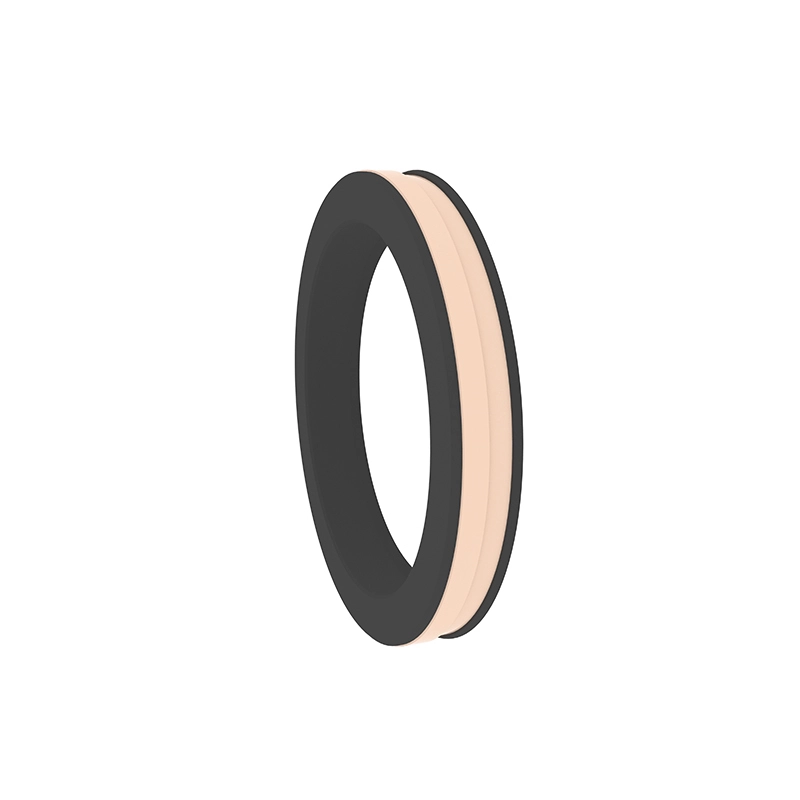

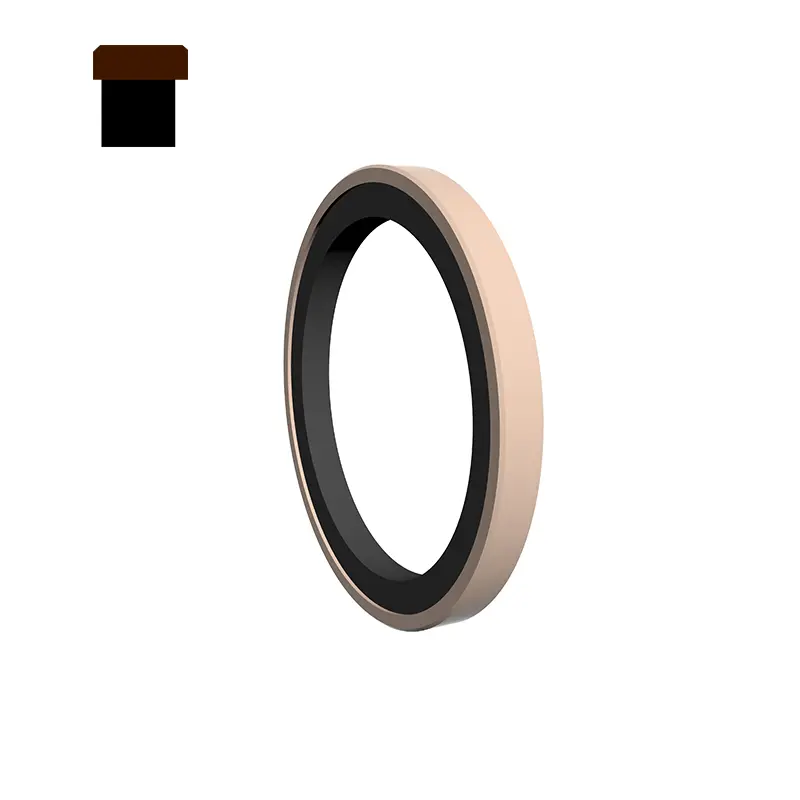

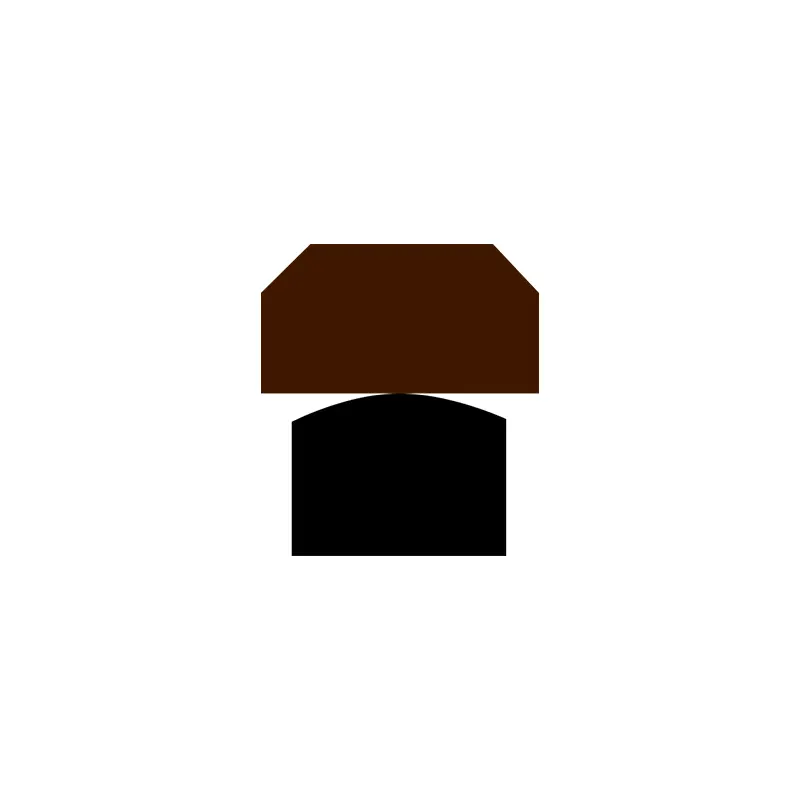

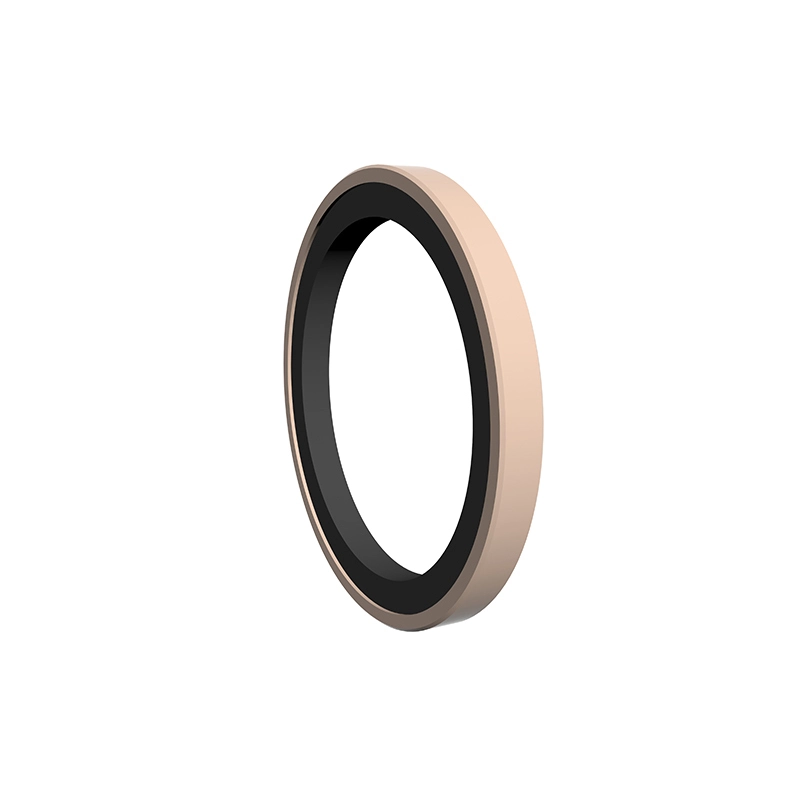

SPG เป็นการรวมกันของวงแหวนปิดผนึก PTFE แบบสี่เหลี่ยมและวงแหวนยางสี่เหลี่ยมเป็นองค์ประกอบล่วงหน้า มันมีลักษณะของการปิดผนึกที่ดีแรงเสียดทานต่ำและพื้นที่โครงสร้างขนาดเล็ก

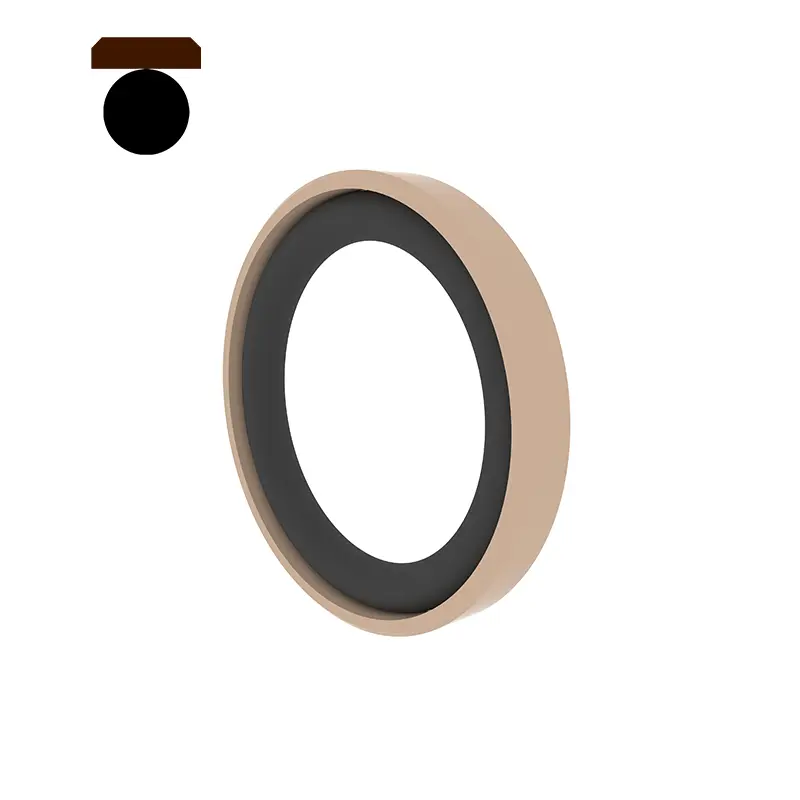

RC66 เป็นการรวมกันของวงแหวนปิดผนึก PTFE แบบสี่เหลี่ยมผืนผ้าและโอริงเป็นองค์ประกอบล่วงหน้า มันมีลักษณะของการปิดผนึกที่ดีแรงเสียดทานต่ำและพื้นที่โครงสร้างขนาดเล็ก เหมาะสำหรับถังน้ำมันความเร็วสูงหรือกระบอกสูบ RC67 ประกอบด้วยแหวนปิดผนึกสี่เหลี่ยม PTFE ที่เต็มไปด้วยแหวนยึดสองวงและอีลาสโตเมอร์ที่ต่างกันซึ่งเหมาะสำหรับการปิดผนึกความดันแบบสองทิศทางแบบไฮดรอลิก อีลาสโตเมอร์ให้กำลังเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก วงแหวนรักษาป้องกันแหวนปิดผนึกและมีเอฟเฟกต์การปิดผนึกที่ดีแม้ภายใต้สภาพการทำงานที่รุนแรง คุณสมบัติ:
1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบคลาน;
2. ความเสถียรของแรงดันสูงมากภายใต้ความดันและสภาวะที่รุนแรง
3. ชีวิตสูงสามารถใช้สำหรับซีลหล่อลื่นปลอดน้ำมัน
4. สามารถใช้สำหรับการปิดผนึกสื่อความหนืดต่ำเช่นน้ำ
5. ประสิทธิภาพการปิดผนึกแรงดันสูงและแรงดันต่ำที่ยอดเยี่ยม

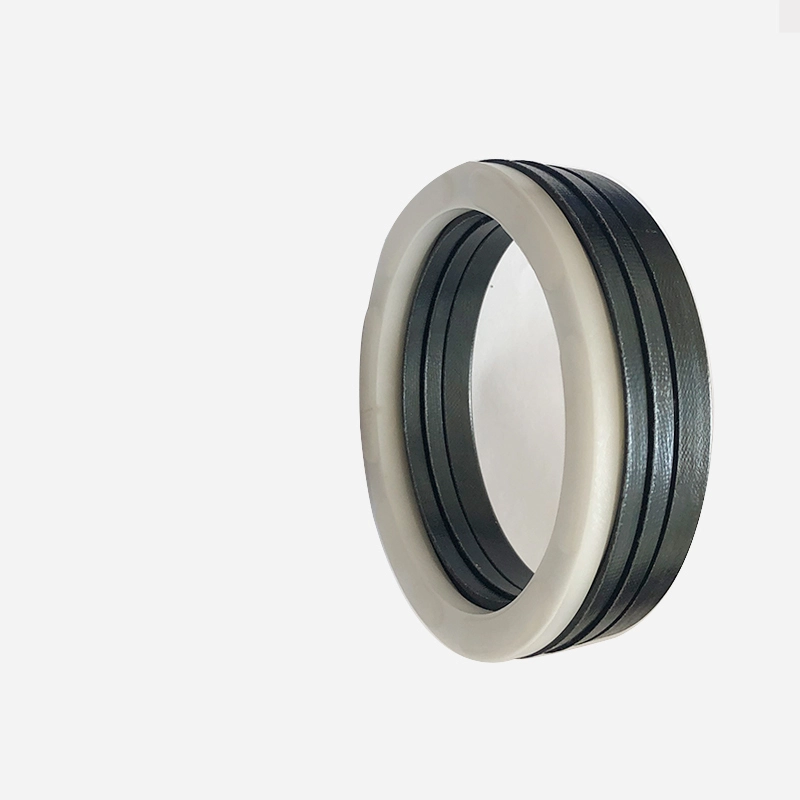

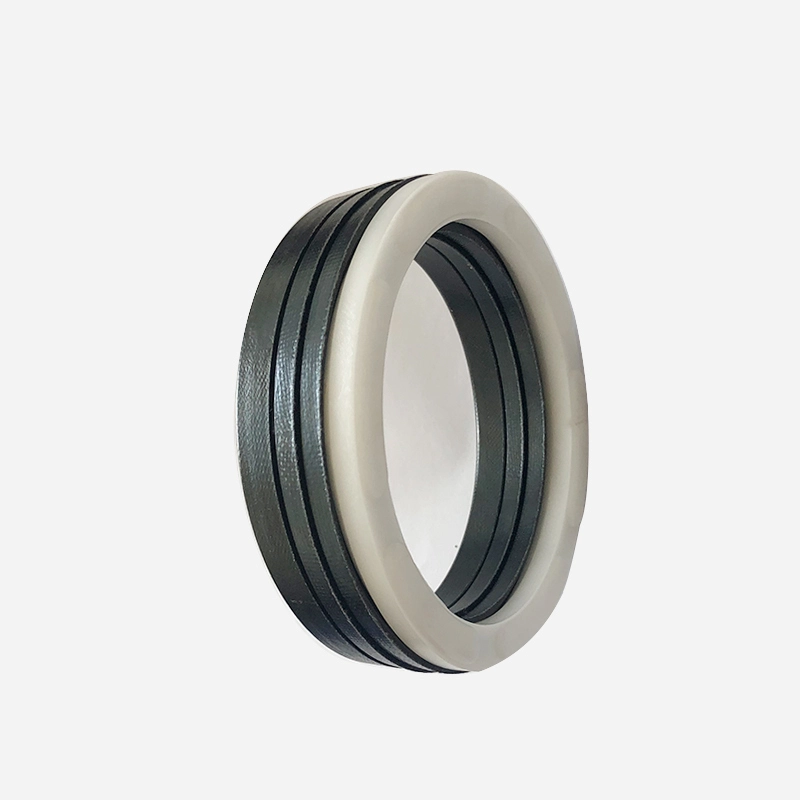

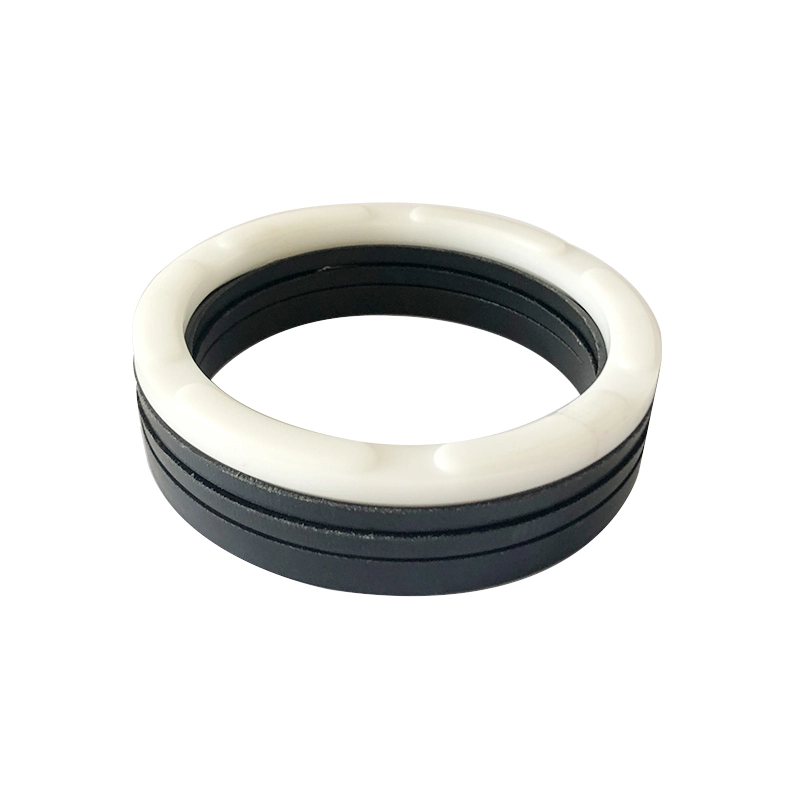

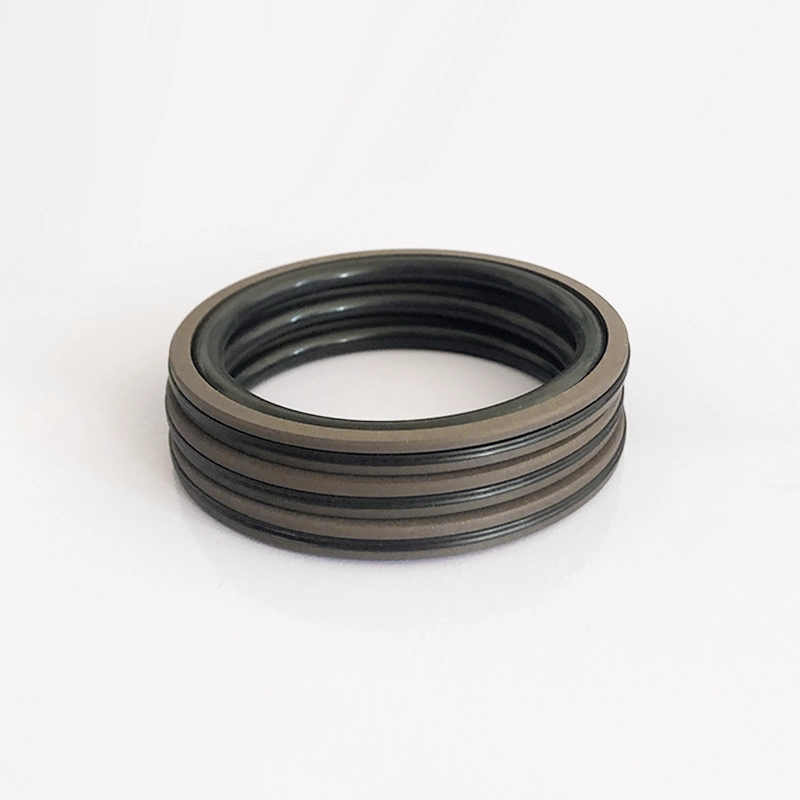

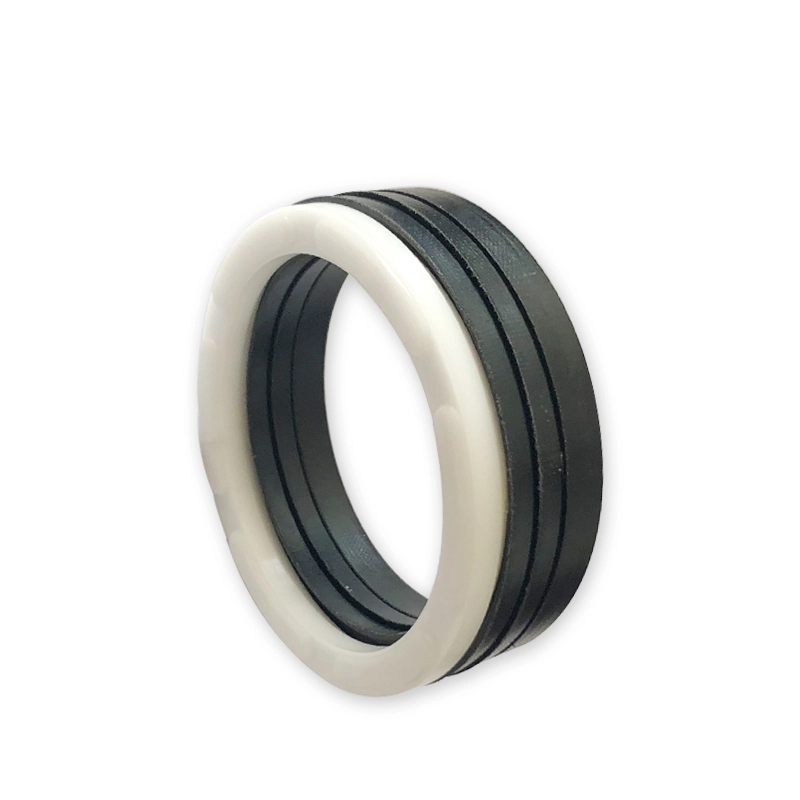

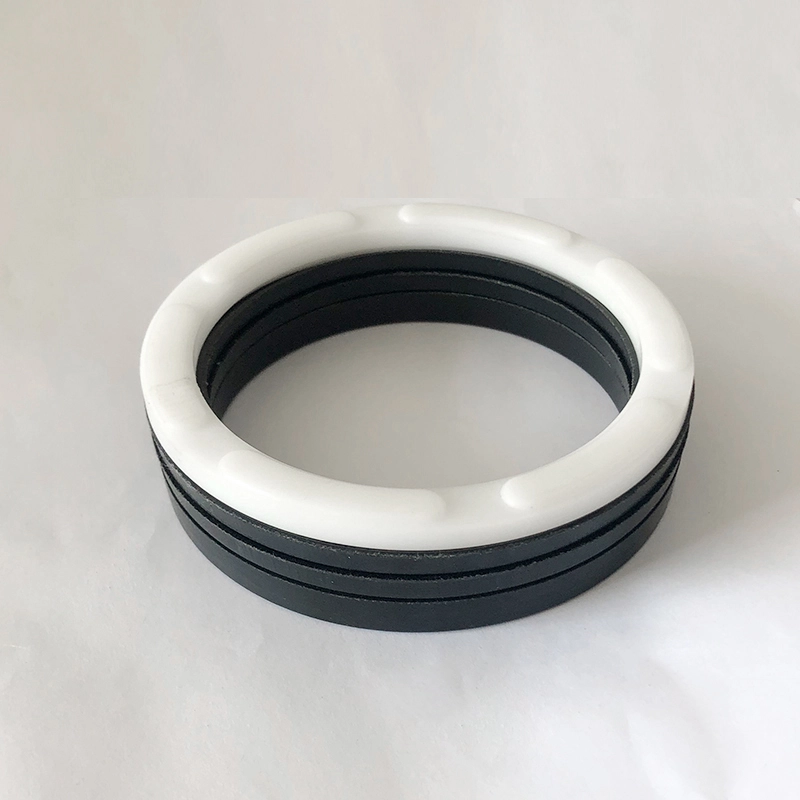

RCEK ประกอบด้วยชุดของวงแหวนการปิดผนึกรูปตัววีแหวนความดันและแหวนสนับสนุนและเหมาะสำหรับการเคลื่อนไหวแบบลูกสูบไฮดรอลิก ต้องใช้จาระบีกับวัสดุการปิดผนึกในระหว่างการติดตั้ง ไม่สามารถติดตั้งได้ในร่องอินทิกรัล (ปิด) มันใช้สำหรับซีลลูกสูบในโหลดขนาดกลางและหนัก คุณสมบัติ:
1. มีวัสดุที่หลากหลายซึ่งสามารถปรับได้อย่างเหมาะสมเพื่อให้เหมาะกับวัตถุประสงค์ต่าง ๆ
2. สามารถใช้ในสภาพการทำงานที่รุนแรงและเหมาะสำหรับสื่อเกือบทั้งหมดและเงื่อนไขที่รุนแรง
3. มีอายุการใช้งานที่ยาวนานและสามารถใช้สำหรับซีลหล่อลื่นปลอดน้ำมัน (การเลือกวัสดุที่สมเหตุสมผล);
4. ประสิทธิภาพการปิดผนึกสามารถปรับได้และขนาดแกนสามารถปรับได้โดยการเพิ่มหรือลบวงแหวนการปิดผนึกรูปตัววี;
มันสามารถทำงานได้อย่างมีประสิทธิภาพแม้ว่าคุณภาพพื้นผิวการปิดผนึกจะไม่ดี

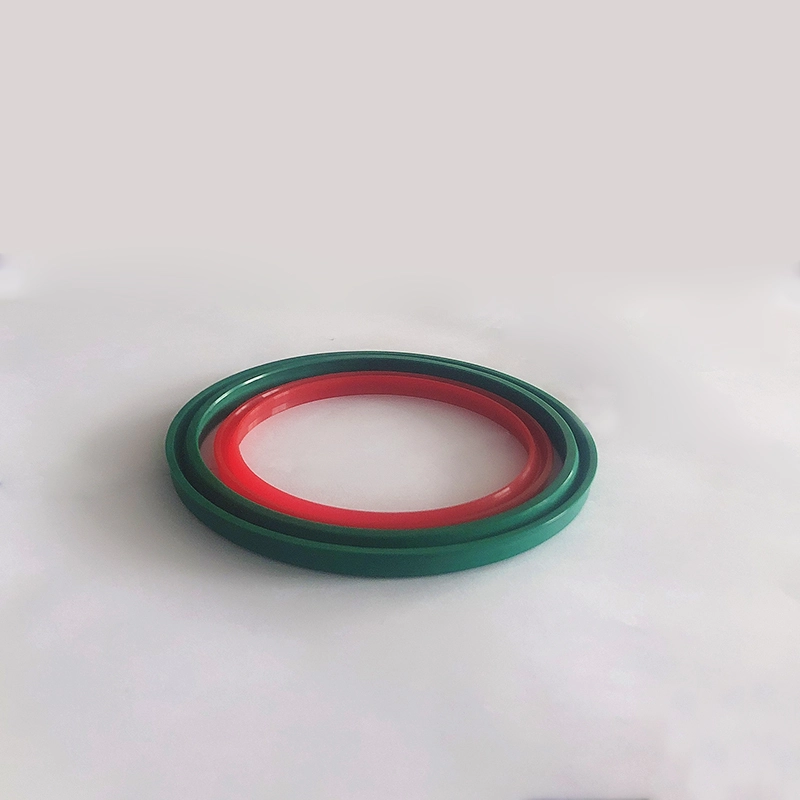

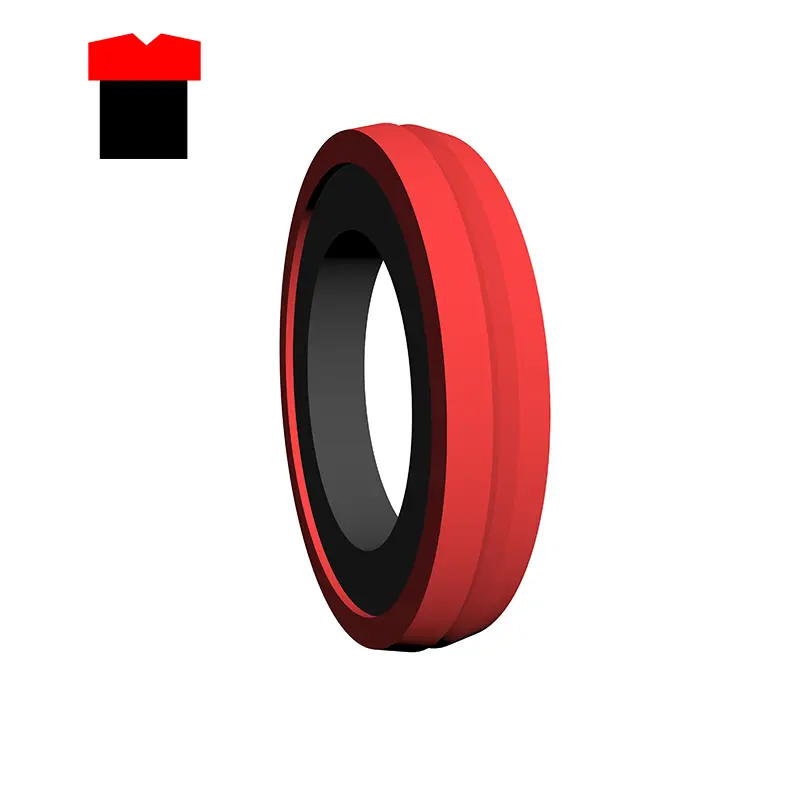

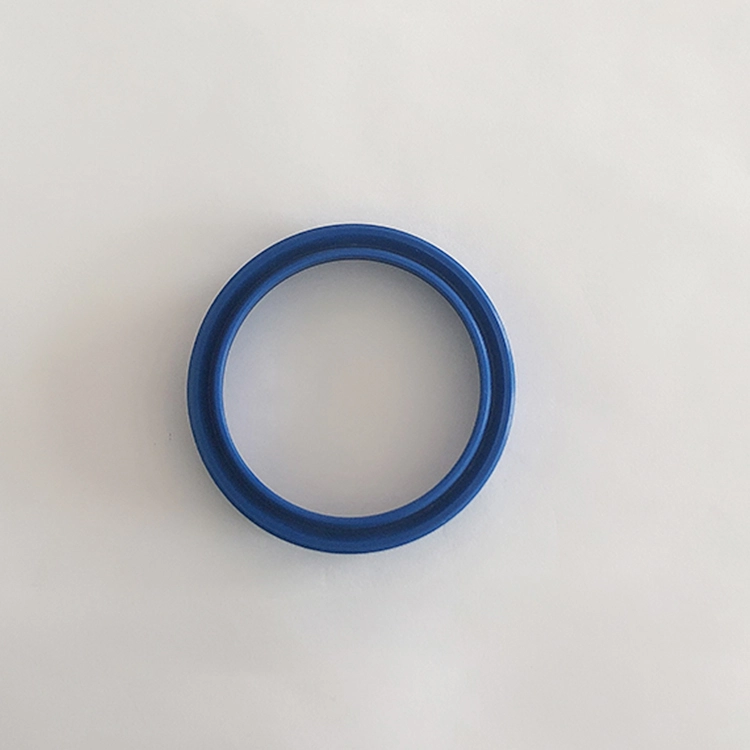

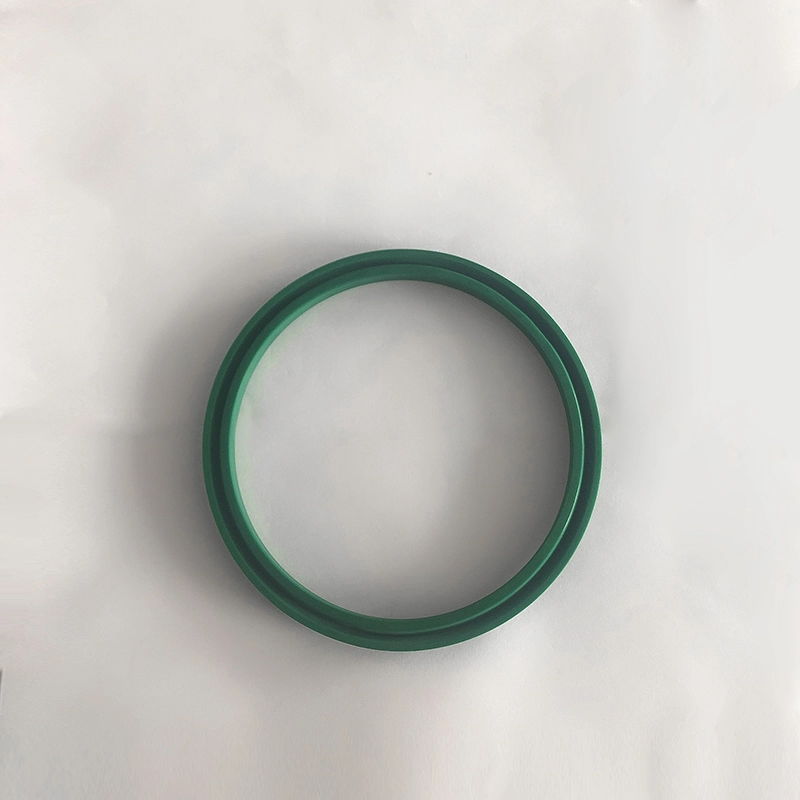

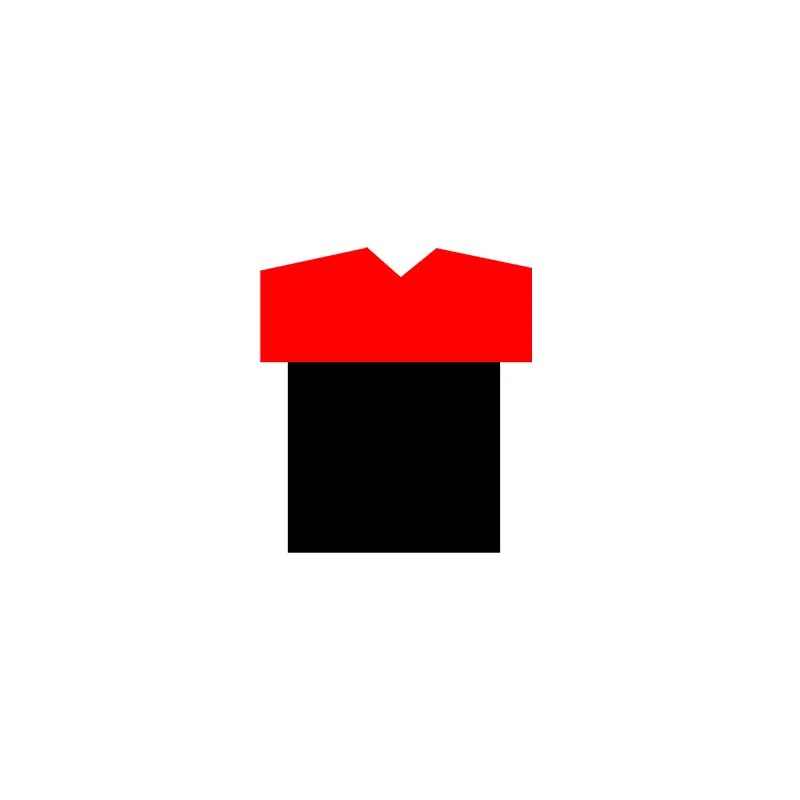

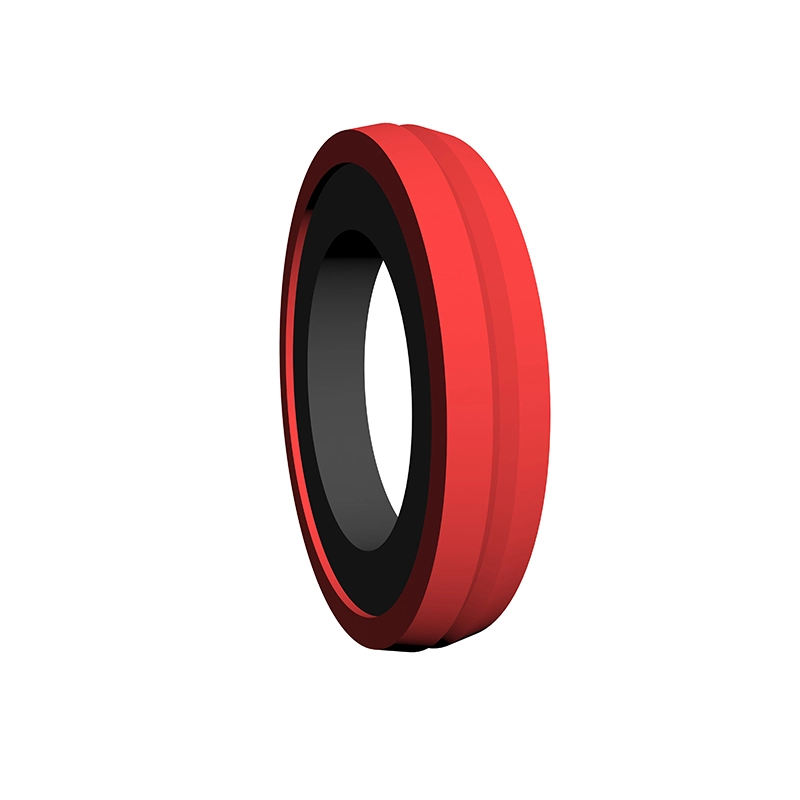

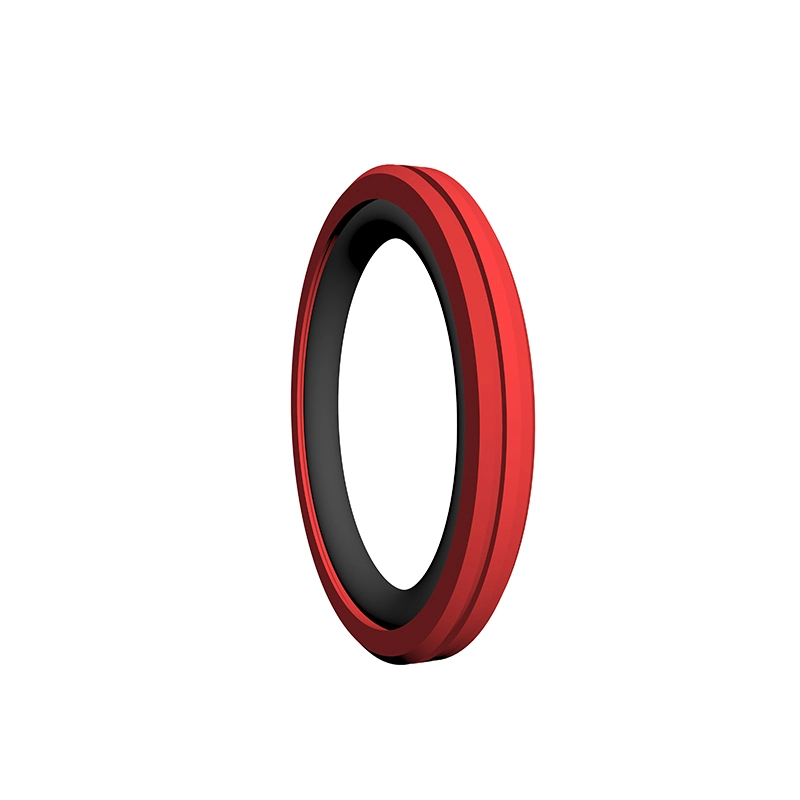

RCKR ประกอบด้วยแหวนปิดผนึก PU และแหวนยางสี่เหลี่ยมเหมาะสำหรับการปิดผนึกแบบสองทิศทางแบบไฮดรอลิก มันเป็นผลิตภัณฑ์เสริมของผลิตภัณฑ์แหวน Glyd ที่มีความสามารถในการปิดผนึกและการดูแลความดันที่ดีกว่าวงแหวน Glyd และสามารถติดตั้งได้โดยไม่ต้องใช้เครื่องมือติดตั้ง คุณสมบัติของมัน:
1. ประสิทธิภาพการปิดผนึกแบบไดนามิกที่ดีและคงที่
2. ประสิทธิภาพการปิดผนึกแรงดันต่ำที่ดีกว่าวงแหวน Glyd และสามารถติดตั้งได้โดยไม่ต้องใช้เครื่องมือติดตั้ง
3. แรงเสียดทานต่ำความต้านทานเริ่มต้นเล็ก ๆ และการเคลื่อนไหวที่ราบรื่น
4. อายุการใช้งานยาวนานสามารถใช้สำหรับซีลหล่อลื่นปลอดน้ำมัน
5. สามารถใช้สำหรับการปิดผนึกความดันสองทิศทาง;
ร่องการติดตั้งสอดคล้องกับมาตรฐาน ISO7425/1

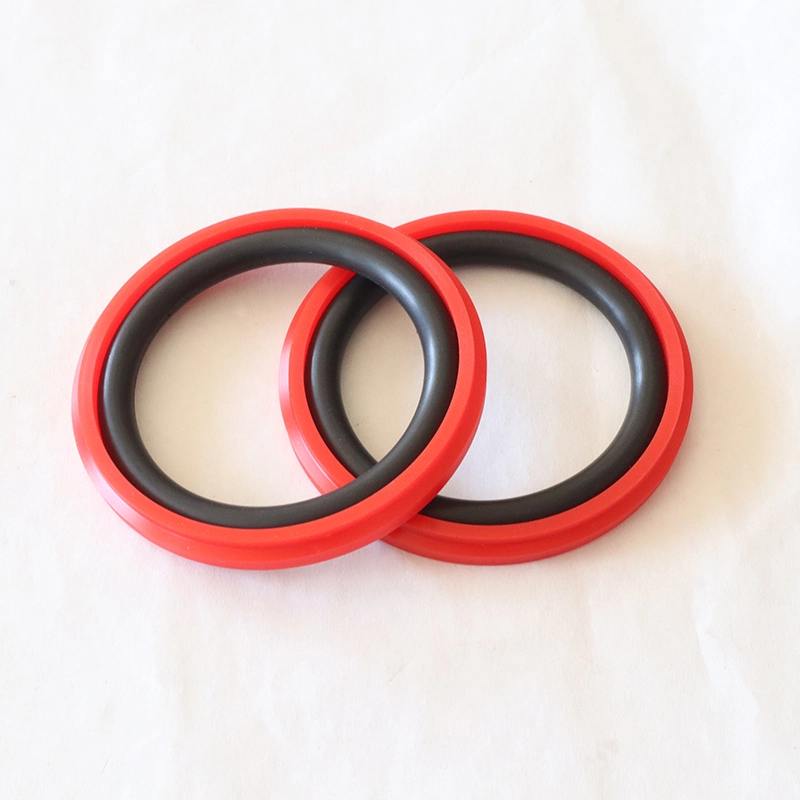

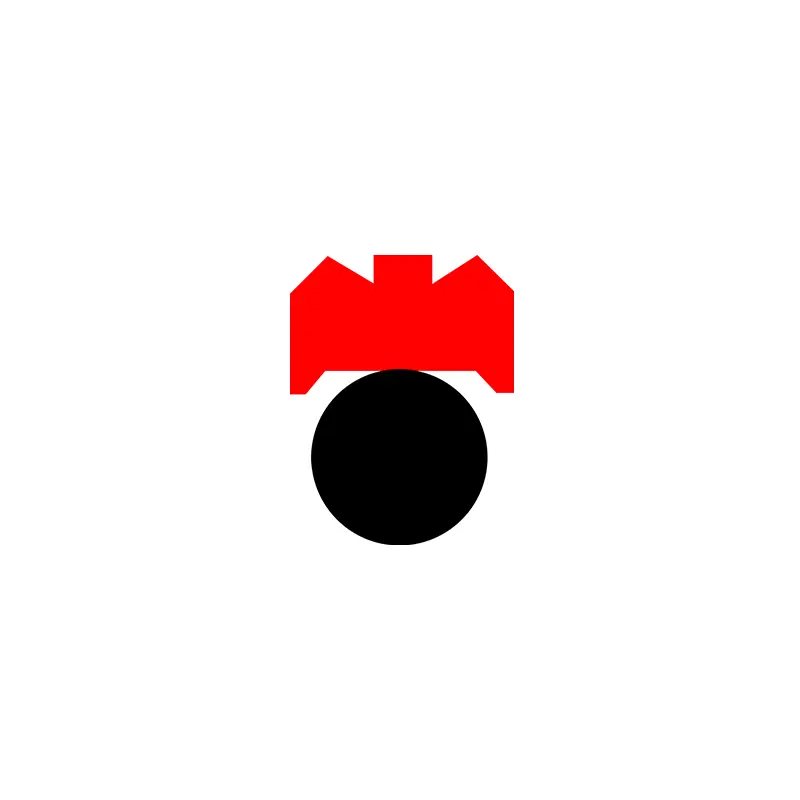

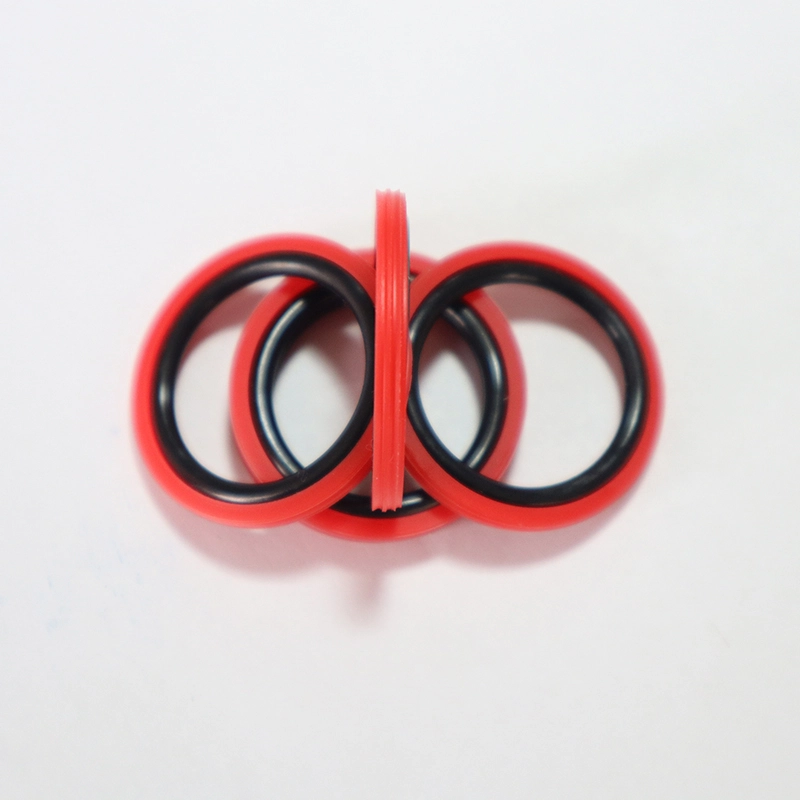

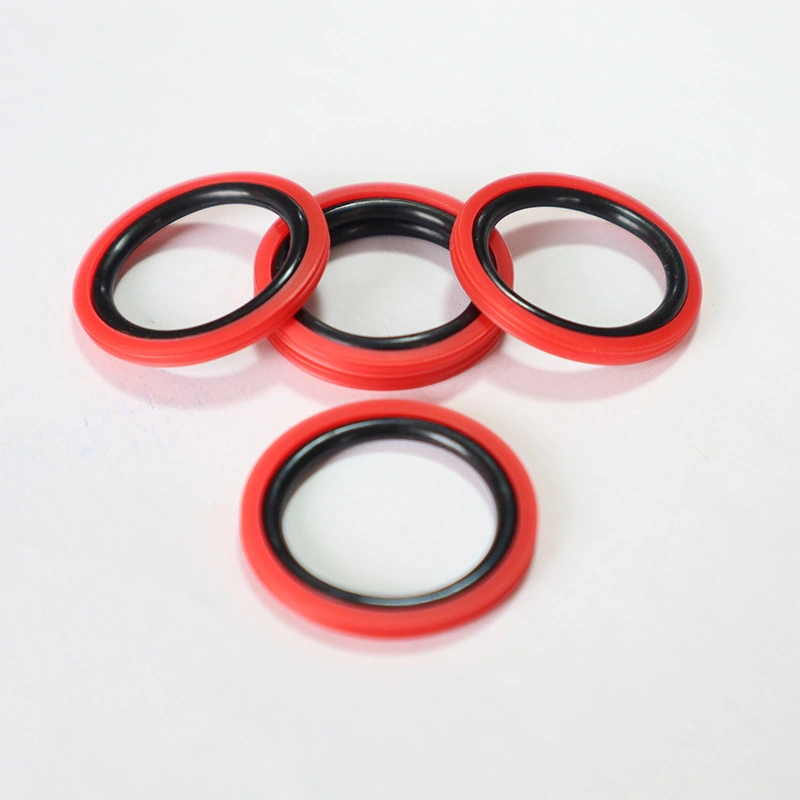

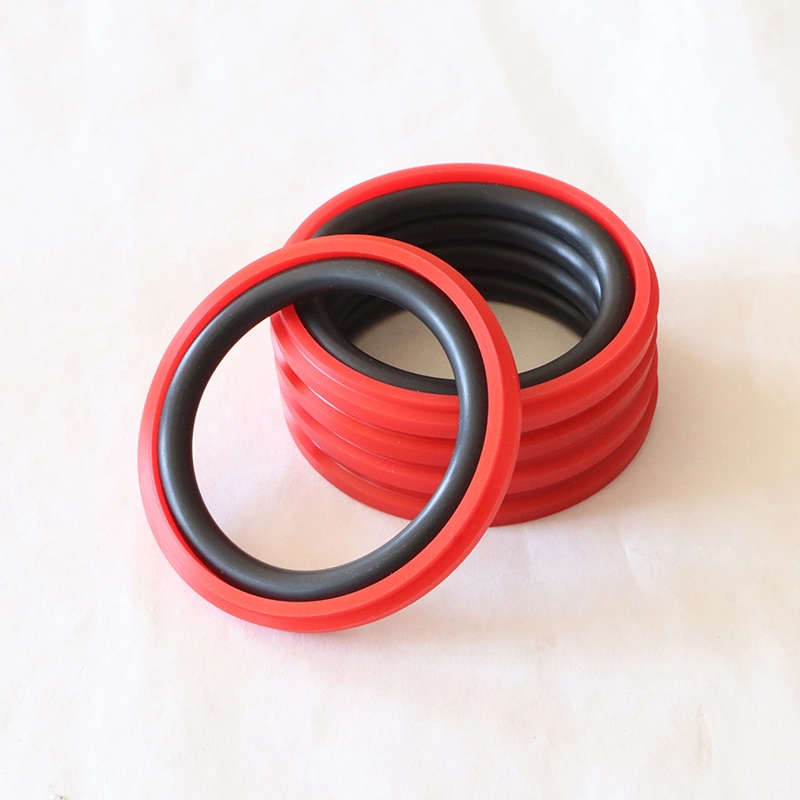

RPW ประกอบด้วยแหวนปิดผนึก PU ที่มีรูปร่างพิเศษและแหวนยางรูป O เหมาะสำหรับการปิดผนึกความดันแบบสองทิศทางแบบไฮดรอลิก โอริงให้แรงเรเดียลและชดเชยการสึกหรอของวงแหวนปิดผนึก โดยทั่วไปจะใช้ร่วมกับแหวนนำทาง คุณสมบัติ:
1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, ไม่มีการคืบคลาน;
2. ความเสถียรของแรงดันสูงมากภายใต้ความดันและสภาวะที่รุนแรง
3. ประสิทธิภาพการปิดผนึกที่ดีทั้งแรงกดดันสูงและต่ำ
ไม่จำเป็นต้องมีเครื่องมือการติดตั้งสำหรับการติดตั้ง

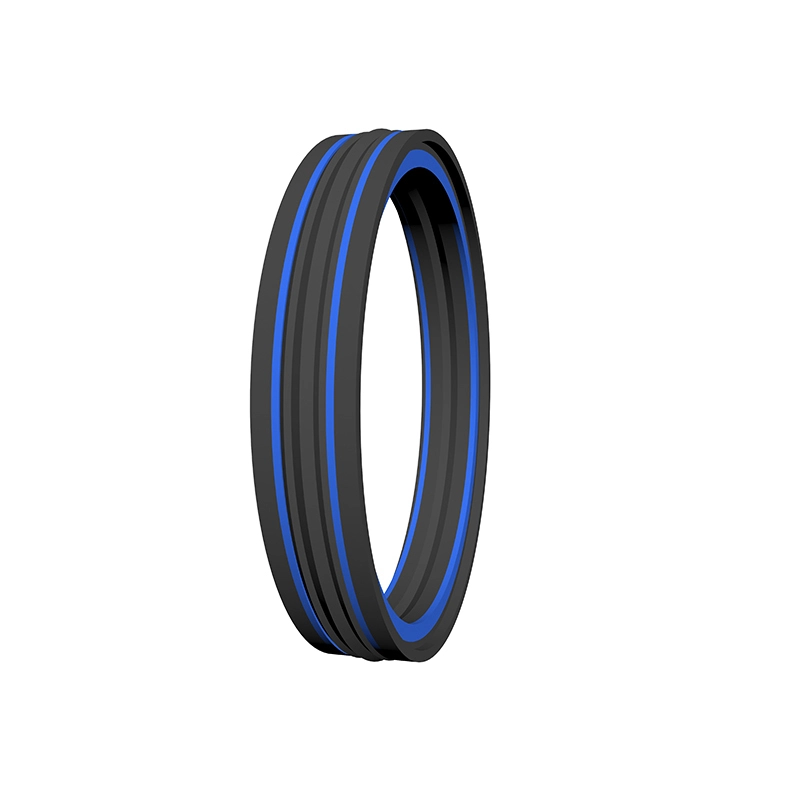

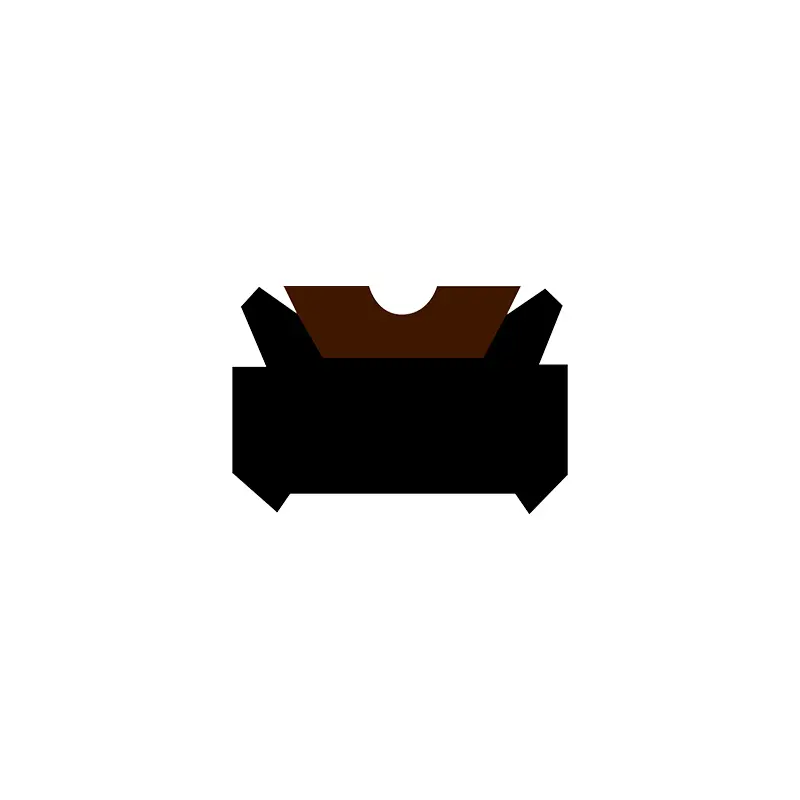

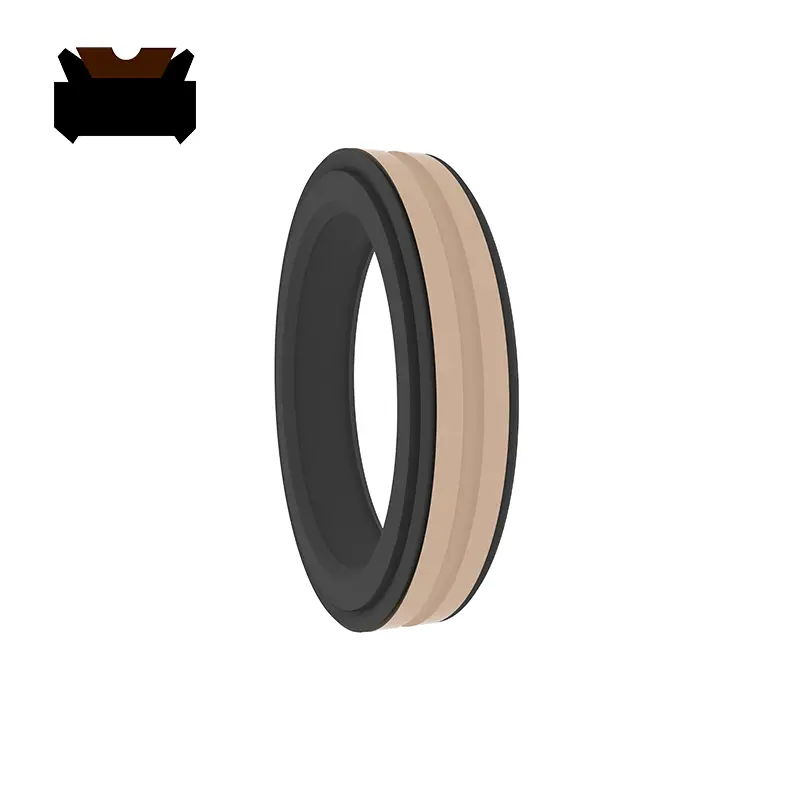

TDA และ TDMA ประกอบด้วยอีลาสโตเมอร์รูปทรงพิเศษ (หรือโพลียูรีเทน) และแหวนปิดผนึก PTFE ที่ดัดแปลงและมีลักษณะของการปิดผนึกที่ดีชีวิตที่ยาวนานแรงเสียดทานต่ำไม่มีการคืบคลาน ฯลฯ TDA เหมาะสำหรับการปิดผนึกแรงดันทางเดียว TDMA เหมาะสำหรับการปิดผนึกแรงดันสองทางของลูกสูบ

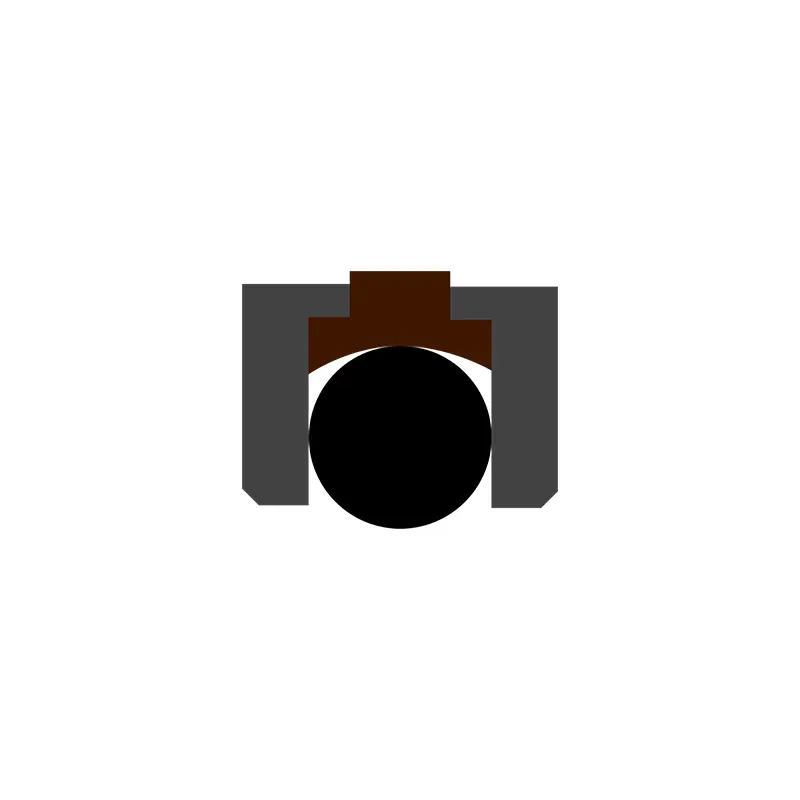

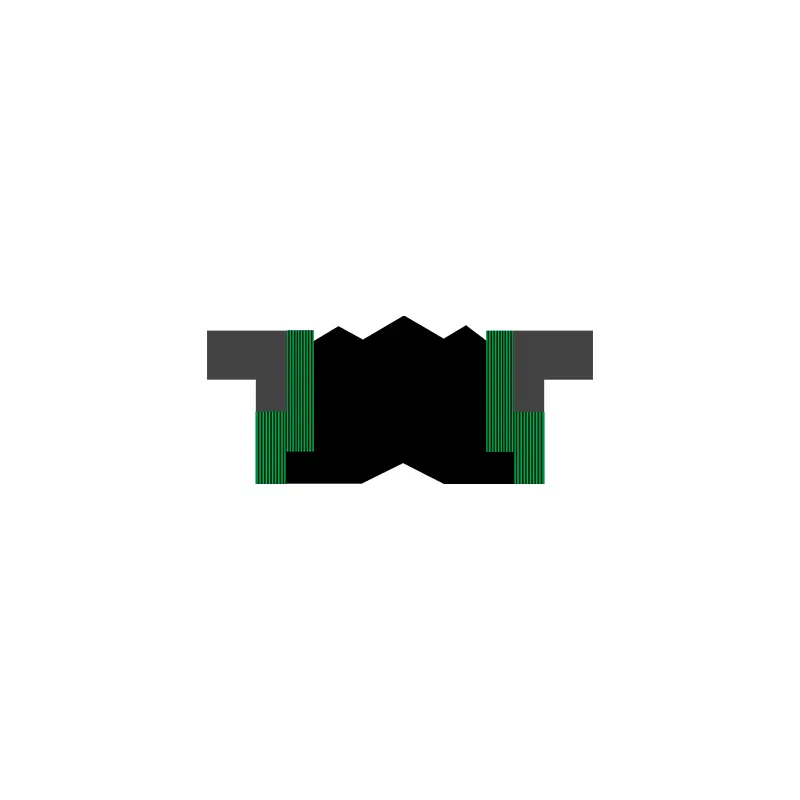

GGDA ประกอบด้วยวงแหวนปิดผนึกที่เต็มไปด้วย PTFE แหวนรองรับพลาสติกรูปตัว L สองวงและโอริงที่มีความยืดหยุ่นด้วยการปิดผนึกที่ดีชีวิตที่ยาวนานแรงเสียดทานต่ำไม่มีการคืบคลานและลักษณะอื่น ๆ เหมาะสำหรับการปิดผนึกความดันสองทิศทางลูกสูบ

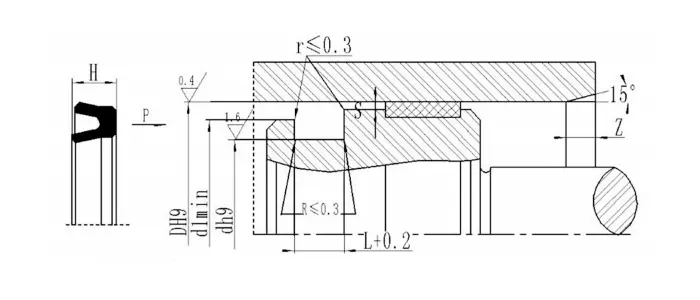

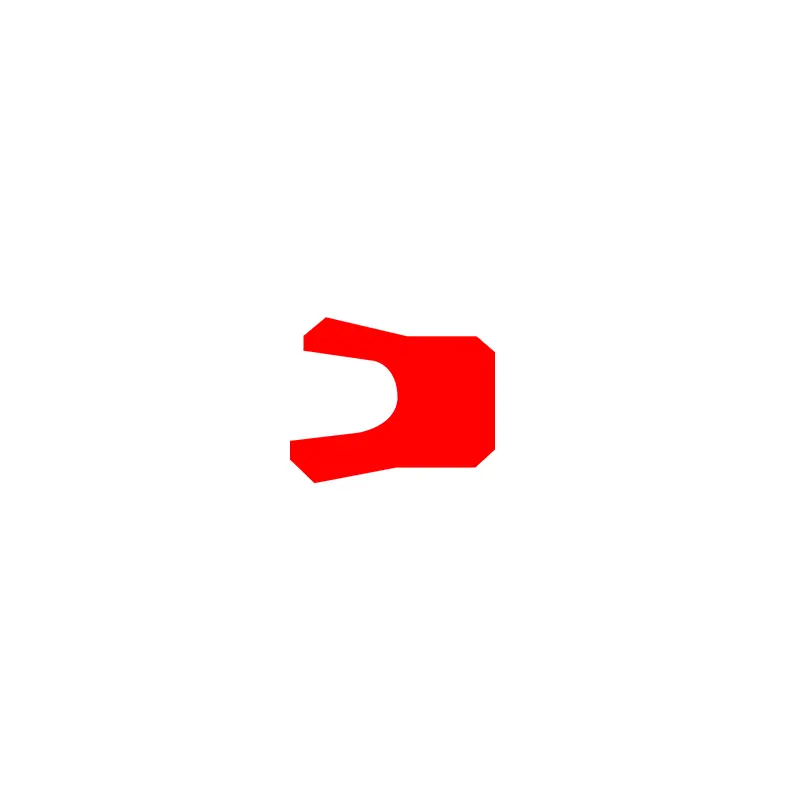

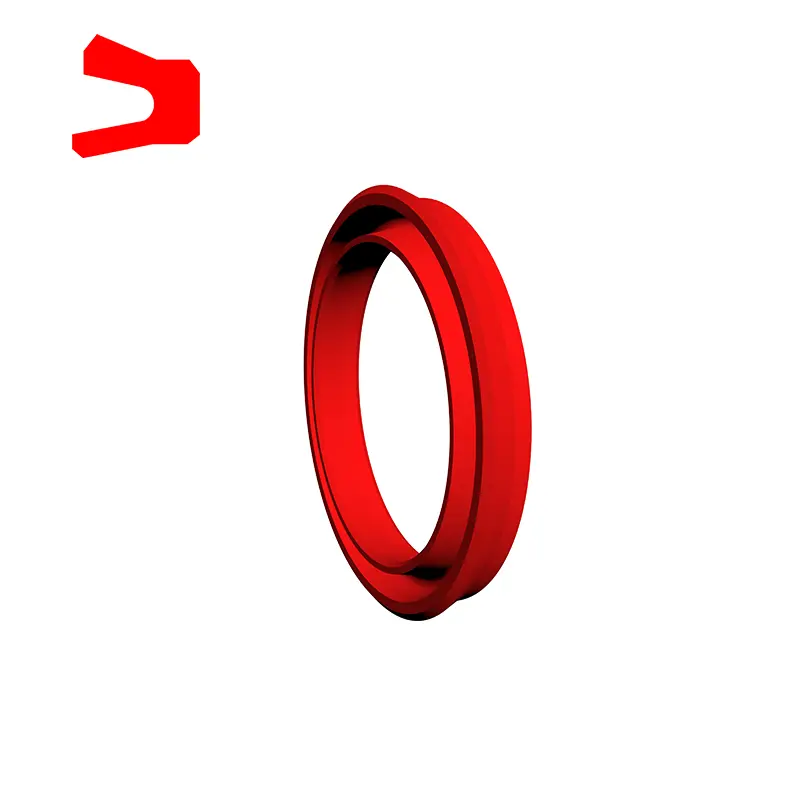

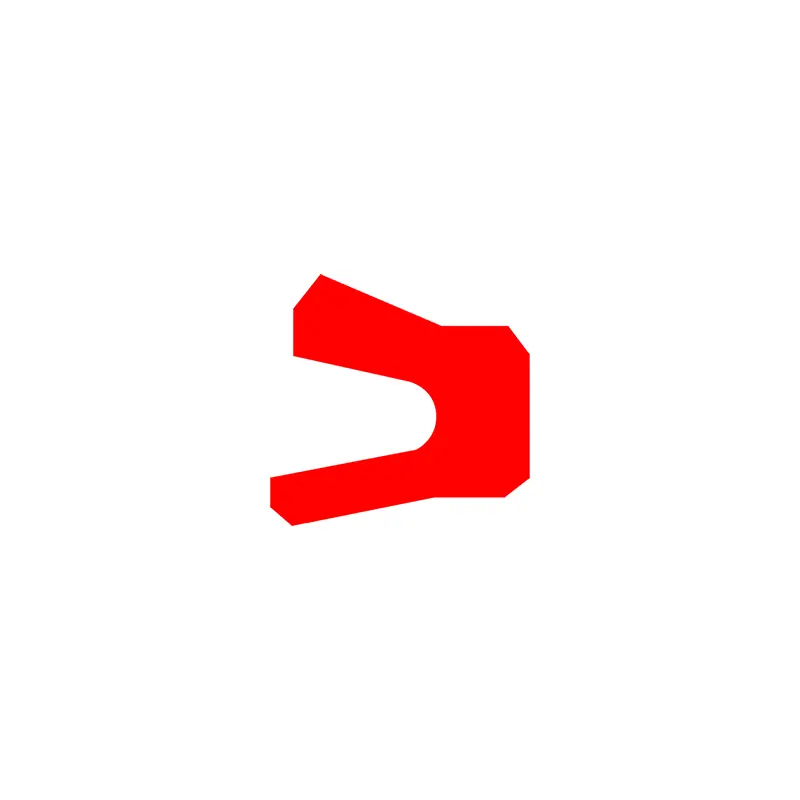

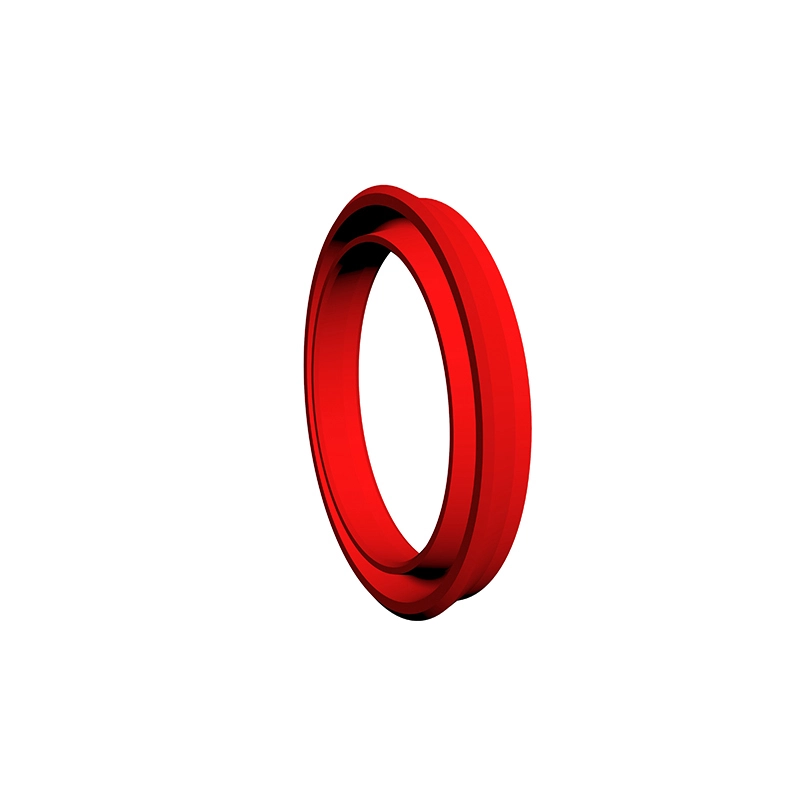

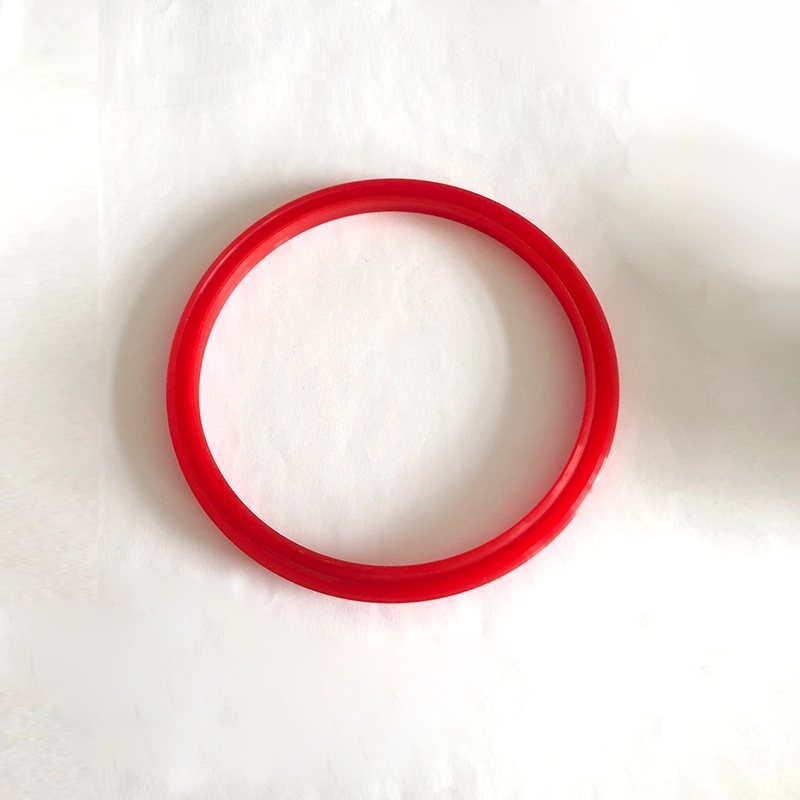

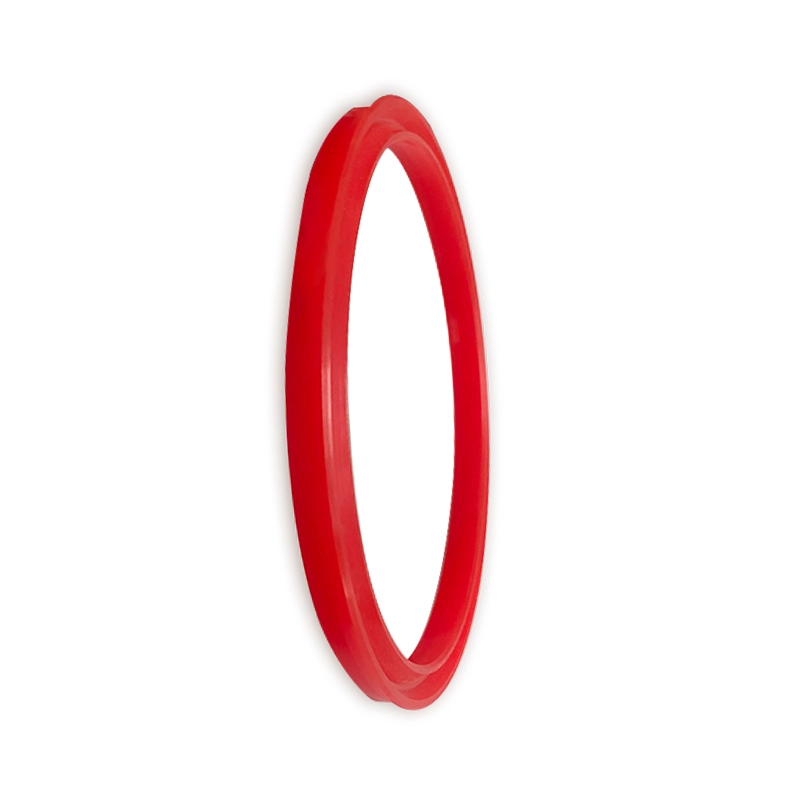

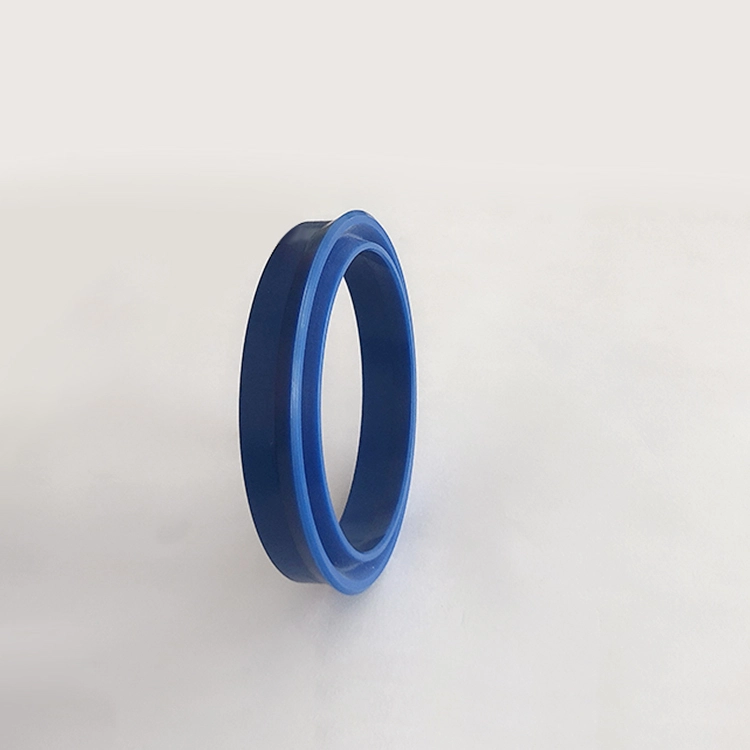

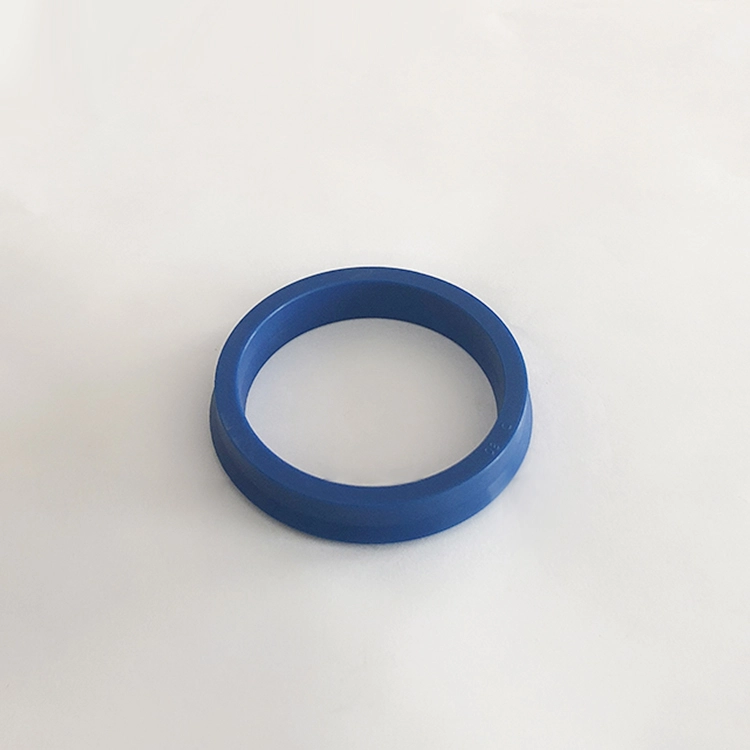

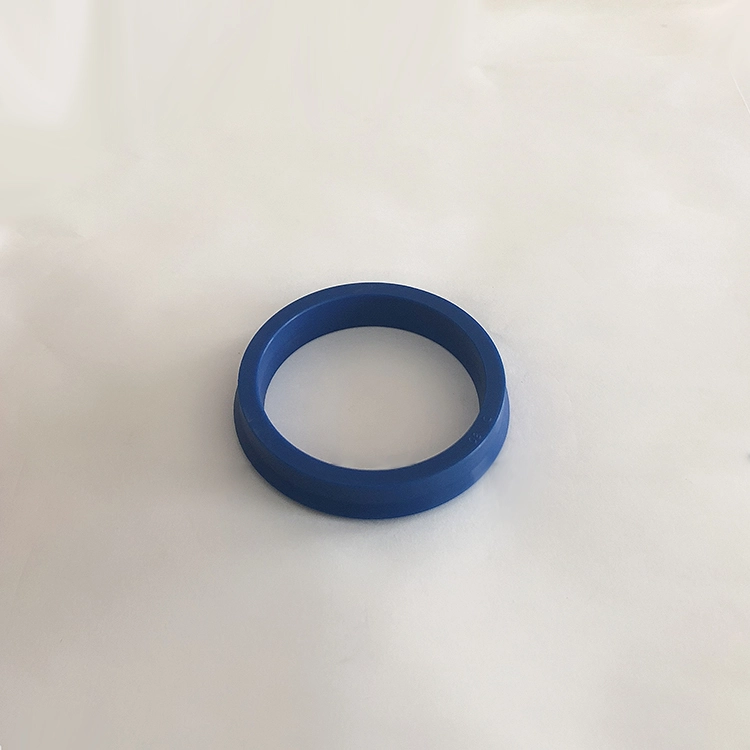

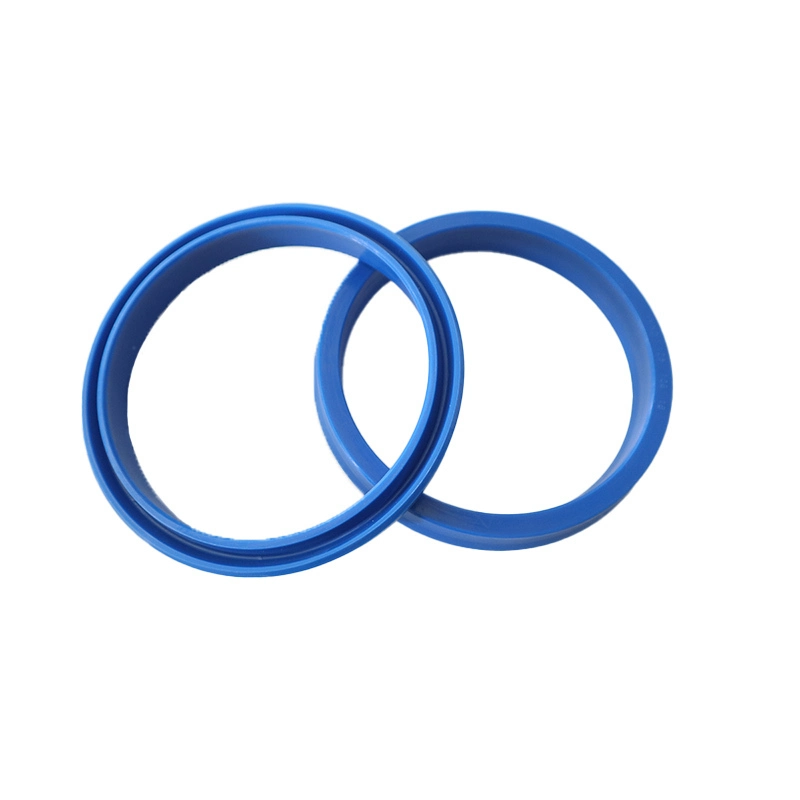

RCUP Sealing Ring เป็นซีลที่ไม่สมมาตรที่ใช้เป็นพิเศษบนลูกสูบเหมาะสำหรับการปิดผนึกแบบลูกสูบแบบไฮดรอลิกแบบทางเดียวพร้อมประสิทธิภาพการปิดผนึกที่ดี ร่องสอดคล้องกับมาตรฐาน ISO5597 วงแหวนปิดผนึกประเภท YXD สำหรับเพลาเป็นซีลที่ไม่สมมาตรที่ใช้เป็นพิเศษบนลูกสูบเหมาะสำหรับการจำลองแบบลูกสูบแบบไฮดรอลิกซึ่งมีประสิทธิภาพการปิดผนึกที่ดี เมื่อใช้ภายใต้ 12 ~ 32MPA จำเป็นต้องใช้แหวนยึดที่ส้นเท้า ร่องสอดคล้องกับมาตรฐาน JB/ZQ4265-97 คุณสมบัติ:
1. ใช้ได้กับโหลดแสงและโหลดขนาดกลาง
2. ประสิทธิภาพการปิดผนึกที่ดีสำหรับทั้งการปิดผนึกแรงดันสูงและความดันต่ำ
3. มีวัสดุที่หลากหลายพร้อมด้วยความต้านทานสื่อที่หลากหลาย
4. โครงสร้างที่เรียบง่ายและการติดตั้งและบำรุงรักษาง่าย
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
การเลือกวัสดุ:
RC61, RC62
1. วัสดุของโอริงสามารถ: R01 Nitrile ยาง (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3, วัสดุเสริมอื่น ๆ PTFE2, PTFE4, PU, ฯลฯ
ตกลง
1. วัสดุของวงแหวนสี่เหลี่ยมที่ตรงกัน: R01 Nitrile ยาง
2. วัสดุของวงแหวนปิดผนึก: วัสดุเทอร์โมพลาสติกคอมโพสิต
RC63, RC64, SPG, RC66, AQ, AQF
1. วัสดุของโอริงสามารถ: R01 Nitrile ยาง (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3, วัสดุเสริมอื่น ๆ PTFE1, PTFE2, PTFE4
KDAS, TPM
1. วัสดุแหวนยางที่ตรงกัน: R01 Nitrile ยาง
2. วัสดุวงแหวนยึด: ไนลอน PA/polyoxymethylene Pom
3. วงแหวนคู่มือ: Nylon PA/Polyoxymethylene POM/Polytetrafluoroethylene Ptfe
gdkk, rc67
1. วัสดุอีลาสโตเมอร์ที่มีอยู่: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3, วัสดุเสริมอื่น ๆ PTFE2, PTFE4
3. วัสดุวงแหวนยึด: POM/PA/PTFE, วัสดุ PTFE ถูกใช้เมื่ออุณหภูมิเกิน 100 องศา
RCEK
1. วัสดุแหวนกด: polytetrafluoroethylene, ผ้าไนไตรล์, ผ้า fluororubber, nylon, polyoxymethylene
2. วัสดุ V-ring: polytetrafluoroethylene, ยางไนไตรล์, ผ้าไนไตรล์, fluororubber, fluororubber ผ้า
3. วัสดุแหวนสนับสนุน: ผ้าไนไตรล์, ฟลูออเรอร์เบอร์, ไนลอน, โพลีโอซัมเมทลีน, โพลีเทตร้าฟลูออโรเอทิลีน
RCKR, RPW
1. วัสดุวงแหวนรูปสี่เหลี่ยมผืนผ้าที่ตรงกัน: RO1 Nitrile ยาง (NBR)
2. วัสดุวงแหวนปิดผนึก: PU
yxd
ยางไนไตรล์เสริม (R01), fluororubber (R02), polyurethane (PU) ฯลฯ
ตัวอย่างการสั่งซื้อ:
รูปแบบการสั่งซื้อ RC61-40X29X4.2-PTFE3-R01ORDERING MODEL RC61-B-40X29X4.2-PTFE3-R02
RC61-GLYD RING RC61-B-HOLE SEAL DXDX L-MATERIAL CODE

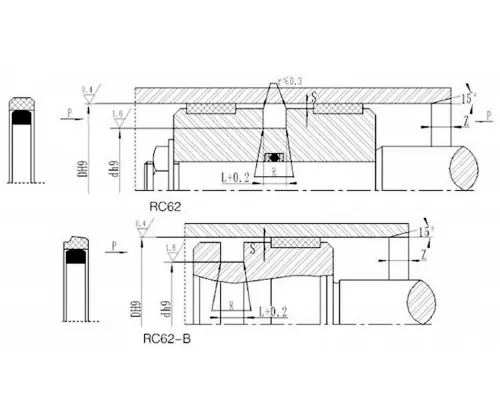

RC62-80X60X10-PTFE3-R01 RC62-Model DXDXL PTFE3, R01 รหัสวัสดุ
รุ่นสั่งซื้อ OK-80x59x8 เส้นผ่านศูนย์กลางกระบอกสูบ x ร่องเส้นผ่า
รูปแบบการสั่งซื้อ RC63-80-PTFE3-R01 หรือ SPGC-80-PTFE3-R01
RC63/SPGC-Model เส้นผ่านศูนย์กลาง 80-Cylinder D PTFE3-PTFE รหัสวัสดุ R01-O-RING
รุ่นสั่งซื้อ KDAS-80x60x22.4 เส้นผ่านศูนย์กลางกระบอกสูบ x เส้นผ่าศูนย์กลางร่อง x ร่องความกว้าง (l)
รุ่นสั่งซื้อ TPM-80X60X22.4 เส้นผ่านศูนย์กลางกระบอกสูบ x เส้นผ่าศูนย์กลางร่อง x ร่องความกว้าง (l)
ตัวอย่างการสั่งซื้อ: GDKK-80*62*43*22.5-R01
รุ่นสั่งซื้อ RC64-80-PTFE3-R01
RC64 โมเดลเส้นผ่านศูนย์กลาง 80-cylinder D PTFE3-PTFE รหัสวัสดุ R01-O-RING
ตัวอย่างการสั่งซื้อ: SPG-D*D*L-PTFE3-R01 (เส้นผ่านศูนย์กลางด้านนอก*เส้นผ่านศูนย์กลางด้านใน*ความกว้างของร่อง) PTFE3, รหัสวัสดุ R01
RC66
รุ่นสั่งซื้อ RC67-100X85X12.5-PTFE3-R01 หรือ SPGW-100x85x12.5-PTFE3 -R01
เส้นผ่านศูนย์กลางของกระบอกสูบ x ร่องเส้นผ่านศูนย์กลางด้านล่าง x ร่องความกว้าง ptfe3 ที่ปรับเปลี่ยนวัสดุ PTFE รหัสวัสดุ R01 ELASTOMER รหัสวัสดุ
RCEK
| แบบอย่าง | วัสดุ | ช่วงที่ใช้งานได้ | การปิดผนึก |
| RCEK-A | V-RING: ผ้า NBR, แหวนความดัน, แหวนสนับสนุน: ผ้า NBR/PA/POM/PTFE | อุณหภูมิปกติความดันสูง | ดี |
| RCEK-B | V-ring: ผ้า FKM, แหวนความดัน, แหวนสนับสนุน: ผ้า fkm/ptfe | อุณหภูมิสูงแรงดันสูง | ดี |
| RCEK-C | V-RING: NBR, แหวนความดัน, แหวนสนับสนุน: ผ้า NBR/PA/POM/PTFE | อุณหภูมิปกติความดันปานกลางและต่ำ | ยอดเยี่ยม |
| RCEK-D | V-RING: FKM, แหวนความดัน, แหวนสนับสนุน: ผ้า FKM/PTFE | อุณหภูมิสูงความดันปานกลางและต่ำ | ยอดเยี่ยม |
| RCEK-E | V-RING: การรวมกันของผ้า NBR และ NBR, แหวนความดัน, แหวนสนับสนุน: ผ้า NBR/PA/POM/PTFE | อุณหภูมิปกติความดันปานกลางและสูง | ยอดเยี่ยม |
| RCEK-F | V-RING: การรวมกันของผ้า FKM และ FKM, แหวนความดัน, แหวนสนับสนุน: ผ้า FKM/PTFE | อุณหภูมิสูงปานกลางและแรงดันสูง | ยุติธรรม |
| RCEK-G | V-RING, แหวนความดัน, แหวนสนับสนุน: PTFE1/PTFE2/PTFE3/PTFE4 | อุณหภูมิสูงและสื่อการกัดกร่อนความดันสูง | ยอดเยี่ยม |
| RCEK-H | V-RING: PU, แหวนความดัน, แหวนสนับสนุน: PU/PA/POM/PTFE | อุณหภูมิปกติความดันปานกลางและสูง | การปิดผนึก |
| รุ่นสั่งซื้อ RCEK-A-120 × 95x25.3 เส้นผ่านศูนย์กลางโมเดลสูบ x ร่องเส้นผ่านศูนย์กลางด้านล่าง x ร่องความกว้าง | |||

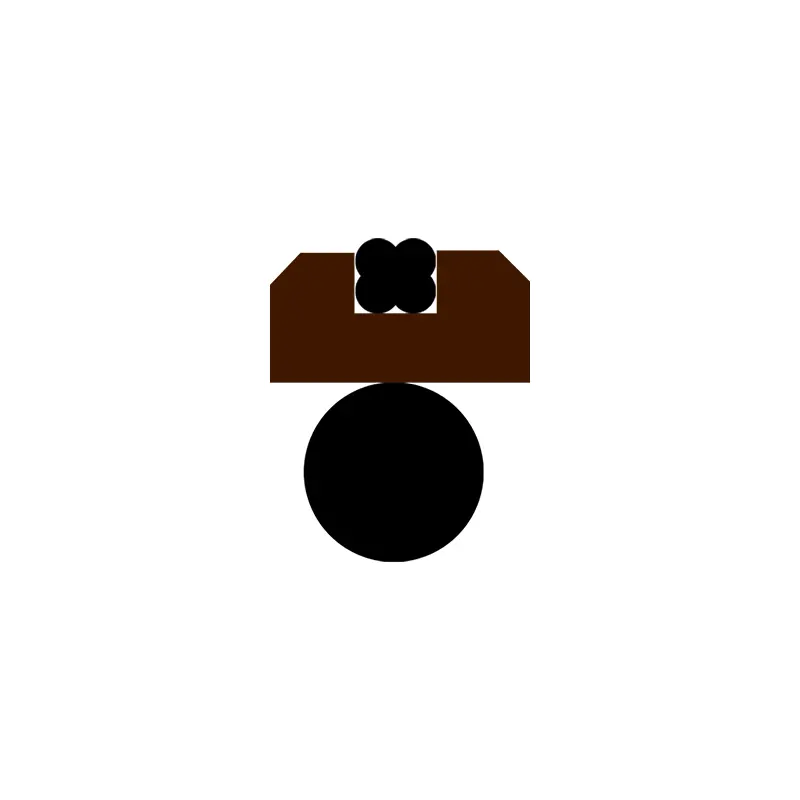

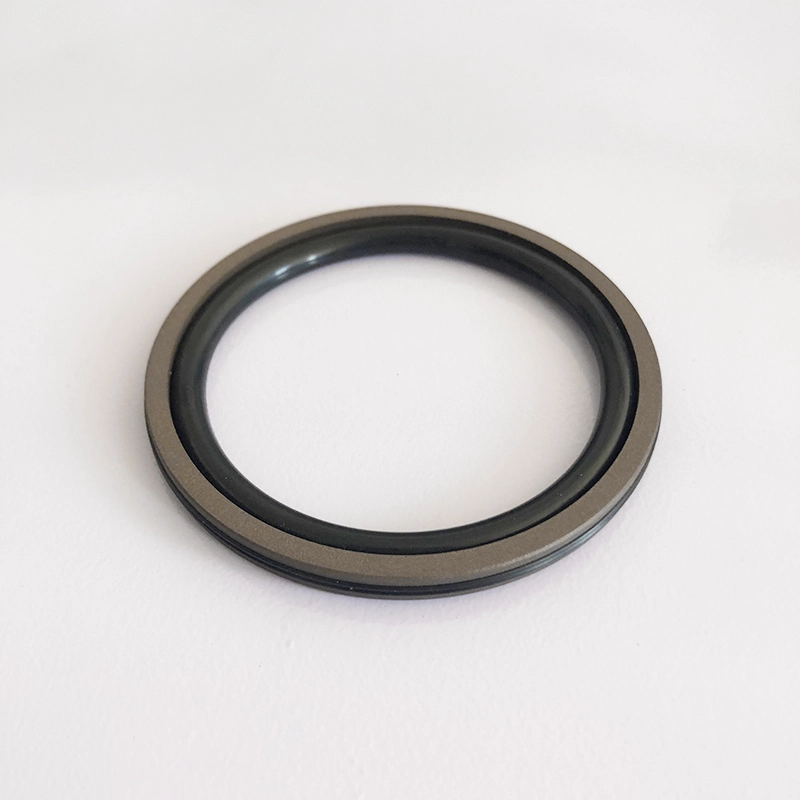

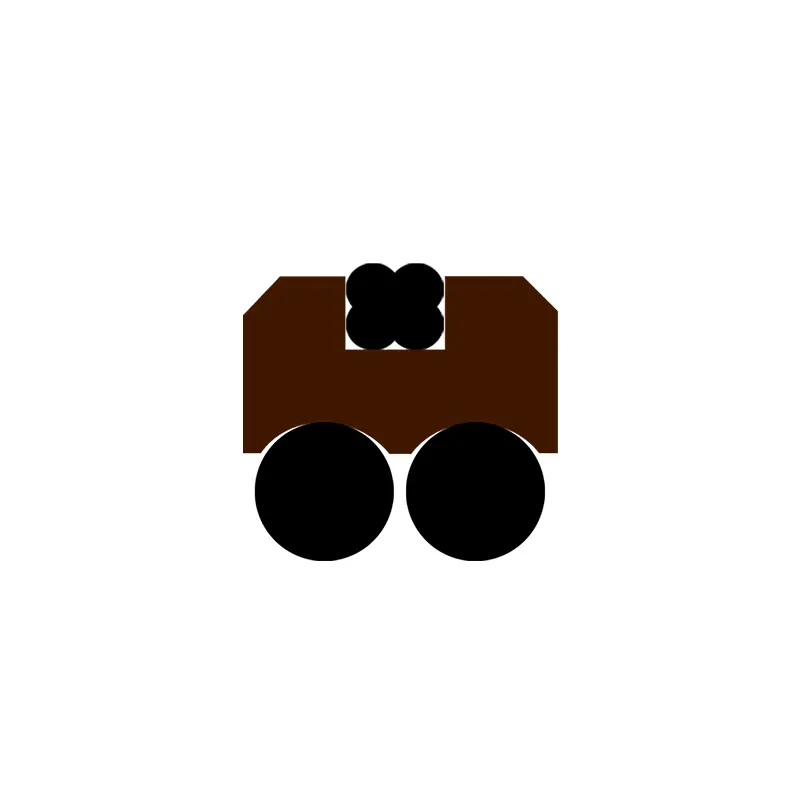

aq

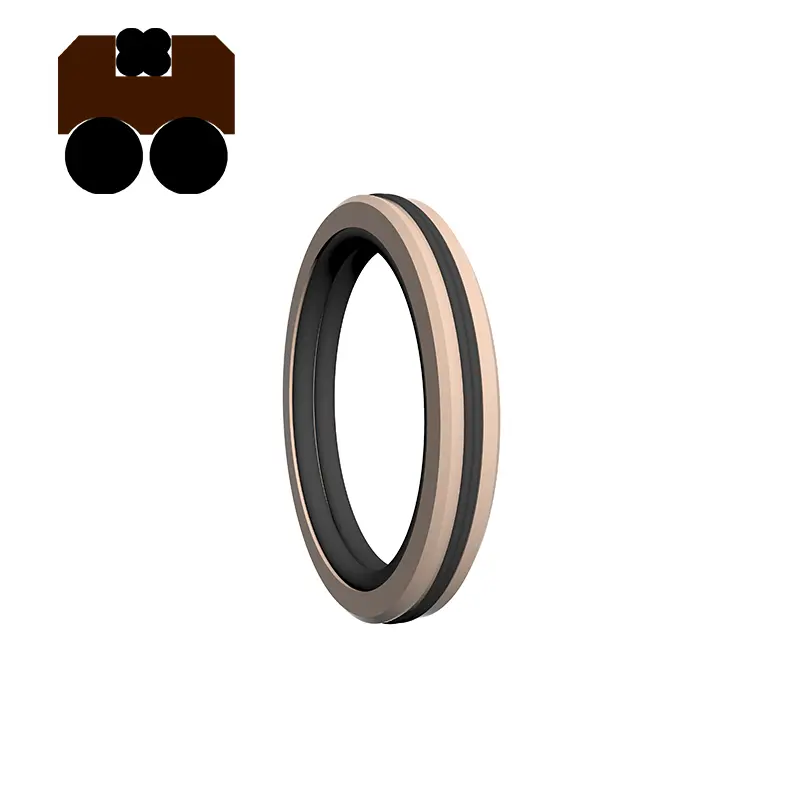

AQF
RCKR
RPW
TDA
ความยาว Charmfer
| ช่วงเส้นผ่าศูนย์กลางของกระบอกสูบ | ความยาว Charmfer E≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
RCUP
ตัวอย่างการสั่งซื้อ: รุ่นสั่งซื้อ RCUP D63 × 48 × 10 เส้นผ่าศูนย์กลางสูบ×เส้นผ่าศูนย์กลางร่อง×ความสูง
yxd
รุ่นสั่งซื้อ YXD63 × 51 × 14-R01 เส้นผ่านศูนย์กลางกระบอกสูบ×เส้นผ่าศูนย์กลางร่อง×ซีล

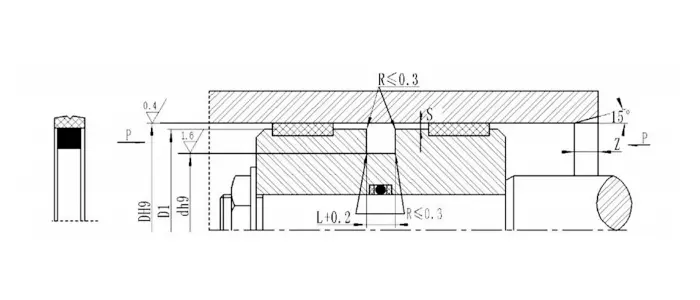

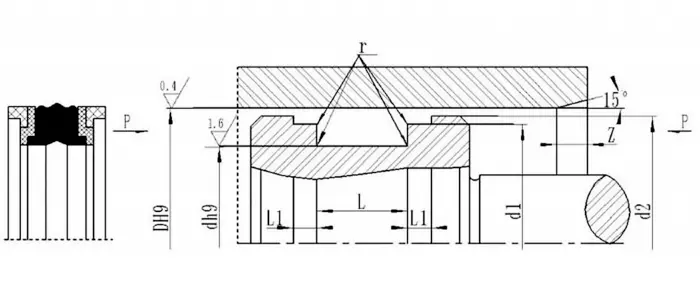

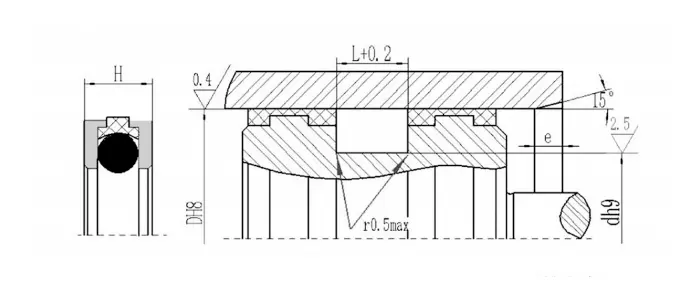

ข้อมูลจำเพาะ:

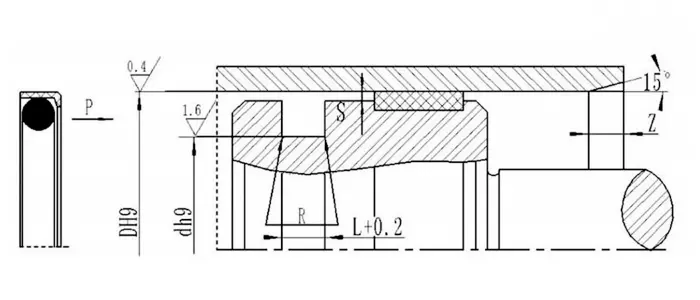

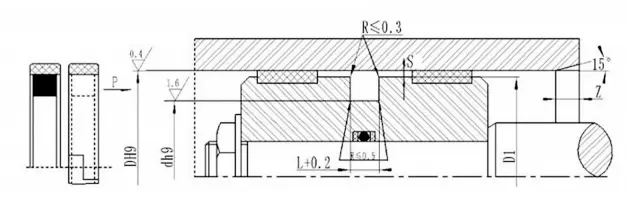

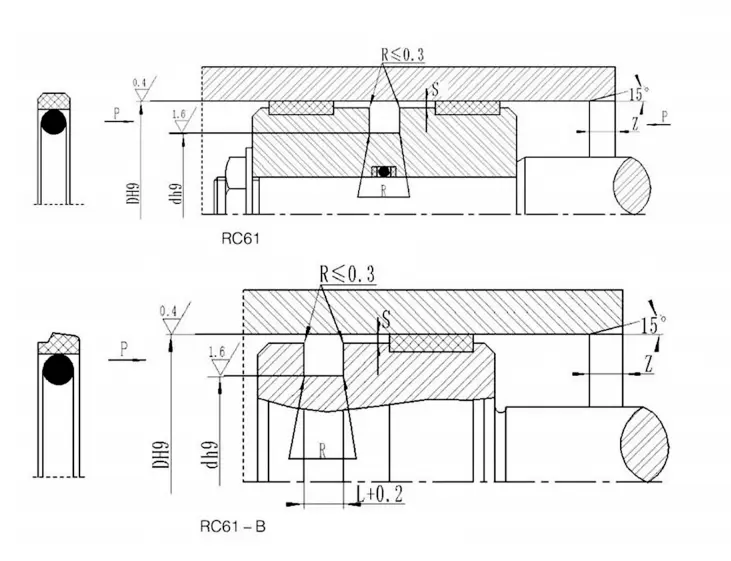

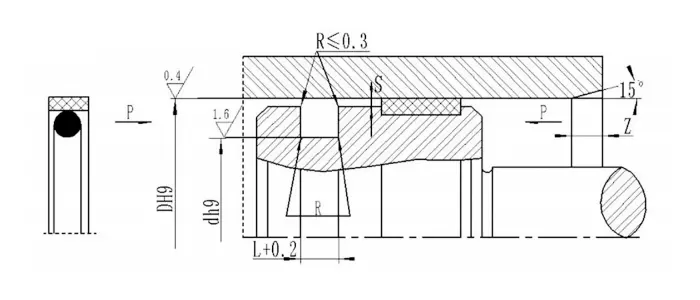

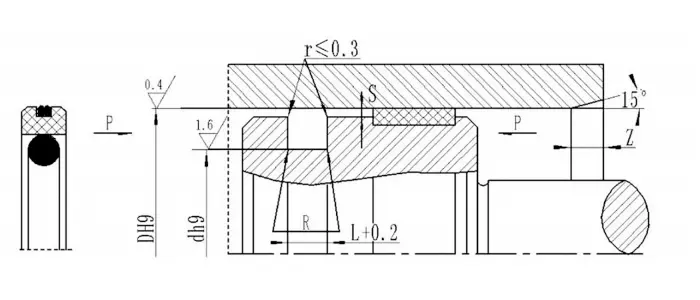

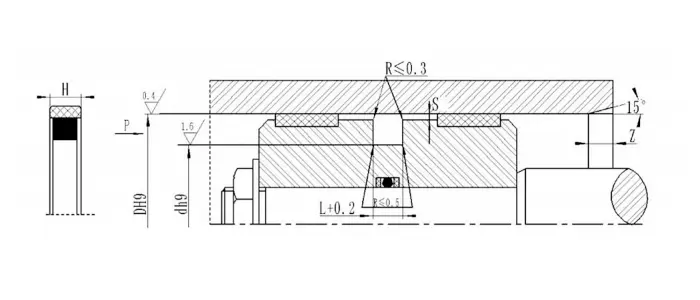

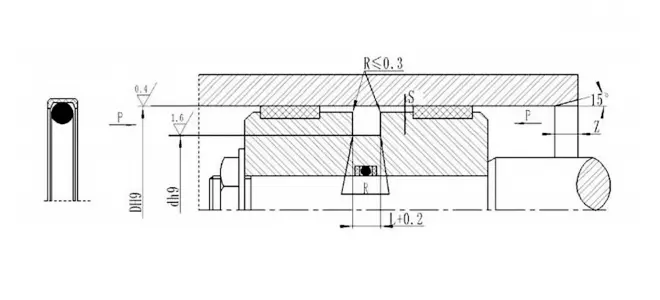

RC61| ช่วงรูรับแสง D H9 |
เส้นผ่านศูนย์กลางร่อง D H9 |
ร่องความกว้าง L+0.2 |
การกวาดล้างรัศมี smax | มุมโค้งมน rmax |
เลี้ยว zนาที |
เส้นผ่านศูนย์กลางลวดโอริง | |||
| ประเภทมาตรฐาน | น้ำหนักเบา | โหลดหนัก | 0 ~ 20mpa | 20 ~ 40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-155.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | d-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1,000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางรู≤30mmขอแนะนำให้ใช้ร่องแบบเปิด | |||||||||
| 2. สำหรับแรงดัน> 40mpa พื้นที่รากของซีลใช้ S สูงสุด H8/F8 | |||||||||
| ช่วงรูรับแสง D H9 |
เส้นผ่านศูนย์กลางร่อง D H9 |
ร่องความกว้าง L+0.2 |
การกวาดล้างรัศมี smax | มุมโค้งมน rmax |
เลี้ยว zนาที |
|
| 0-20MPA | 20 ~ 40mpa | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางรู≤ 30 มม. ขอแนะนำให้ใช้ร่องแบบเปิด | ||||||
| 2. สำหรับความดัน> 40mpa พื้นที่รากของซีลใช้ S สูงสุด H8/F8 ความทนทานต่อความทนทาน | ||||||
| แบบอย่าง | DH9 | DH9 | L+0.2 | D1 | แบบอย่าง | DH9 | DH9 | L+0.2 | D1 | แบบอย่าง | DH9 | DH9 | L+0.2 | D1 |
| OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | ตกลง -120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|

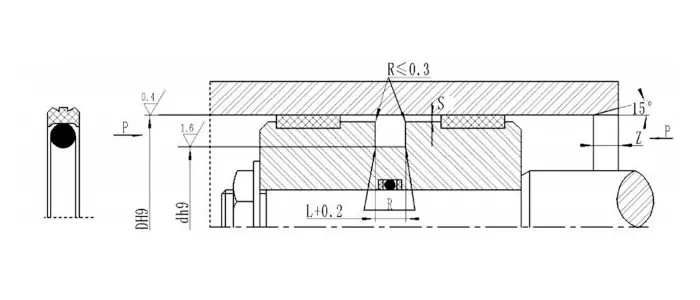

| ช่วงรูรับแสง D H9 |
เส้นผ่านศูนย์กลางร่อง D H9 | ร่องความกว้าง L+0.2 |
การกวาดล้างรัศมี SMAx |
รอบมุม rmax |
เลี้ยว Zนาที |
เส้นผ่านศูนย์กลางลวดโอริง dO |
|
| เกี่ยวกับไฮดรอลิก | แรงเสียดทานต่ำลมและไฮดรอลิกต่ำ | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-155.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |

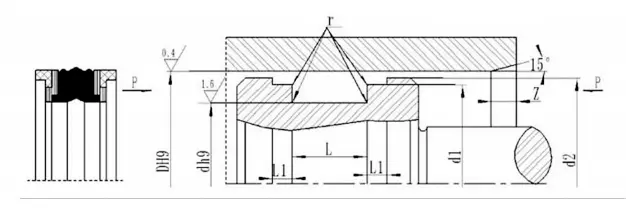

| แบบอย่าง | ขนาด | แบบอย่าง | ขนาด | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

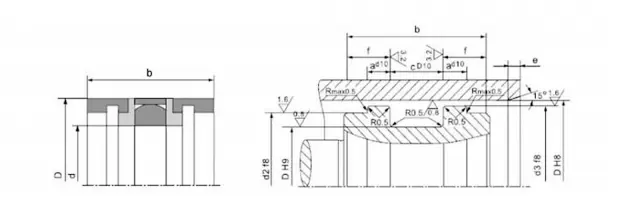

| หมายเลขผลิตภัณฑ์ | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |

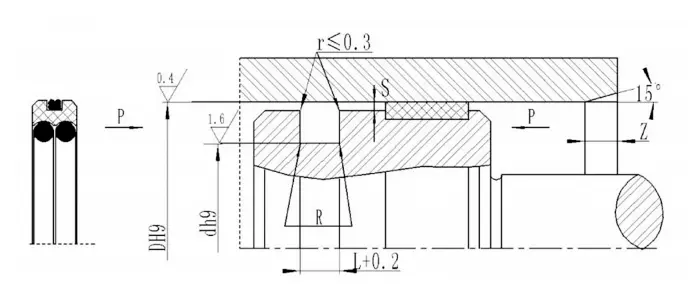

| ช่วงรูรับแสง D H9 |
เส้นผ่านศูนย์กลางร่อง DH9 |
ร่องความกว้าง L+0.2 |
มุมโค้งมน rmax |
การกวาดล้างรัศมี smax |
เลี้ยว zนาที |
เส้นผ่านศูนย์กลางลวดโอริง dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-163.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| หมายเหตุ: สำหรับเส้นผ่านศูนย์กลางของกระบอกสูบ≤30mmแนะนำให้เปิดร่อง | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| ตัวอย่างการสั่งซื้อ: RC66-D*D*L-PTFE3-R01 (เส้นผ่านศูนย์กลางด้านนอก*เส้นผ่านศูนย์กลางด้านใน*ความกว้างของร่อง) PTFE3, R01- รหัสวัสดุ | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| หมายเหตุ: มิติไม่ได้อยู่ในตารางนี้โปรดติดต่อเรา | ||||||||||||||||||

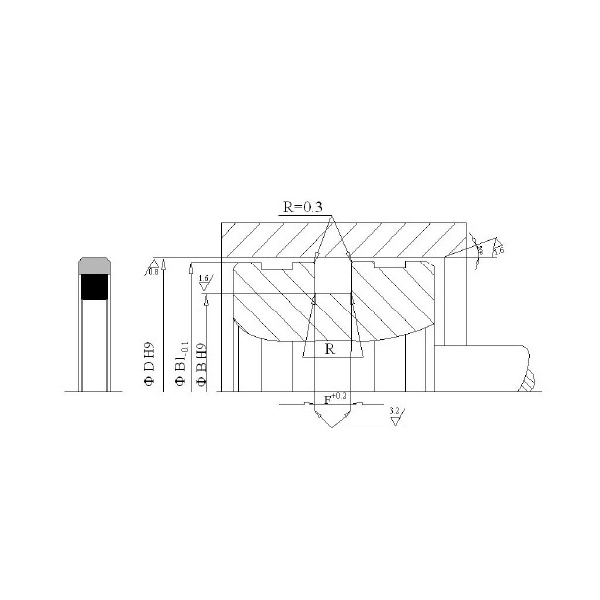

| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| ข้อกำหนดและขนาด | ||||||||||
| เส้นผ่านศูนย์กลางกระบอกสูบ | เส้นผ่าศูนย์กลางด้านล่าง | เส้นผ่านศูนย์กลางฐาน | ความกว้าง | มัคคุเทศก์ |
|
เส้นผ่านศูนย์กลางกระบอกสูบ | เส้นผ่าศูนย์กลางด้านล่าง | เส้นผ่านศูนย์กลางฐาน | ความกว้าง | มัคคุเทศก์ |
| DH9 | D H9 | d 1 | L | Z | DH9 | D H9 | d 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| ตัวอย่างการสั่งซื้อ AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01-MATERIAL CODE | ||||||||||||||||
| หมายเลขผลิตภัณฑ์ | D | d | L+0.2 | RMAx |
|
หมายเลขผลิตภัณฑ์ | D | d | L+0.2 | RMAx |
|
หมายเลขผลิตภัณฑ์ | D | d | L+0.2 | RMAx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| การสั่งซื้อตัวอย่าง AQF0800 80 × 67 × 8.3 (D × D × L) รหัสวัสดุ PTFE3-R01 | ||||||||||||||||
| หมายเลขผลิตภัณฑ์ |
D H9 |
d H9 |
L+0.2 | RMAx |
|
หมายเลขผลิตภัณฑ์ |
D H9 |
d H9 |
L+0.2 | RMAx |
|
หมายเลขผลิตภัณฑ์ |
D H9 |
d H9 |
L+0.2 | RMAx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | aqf3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | aqf3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| aqf0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | aqf4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | aqf4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |

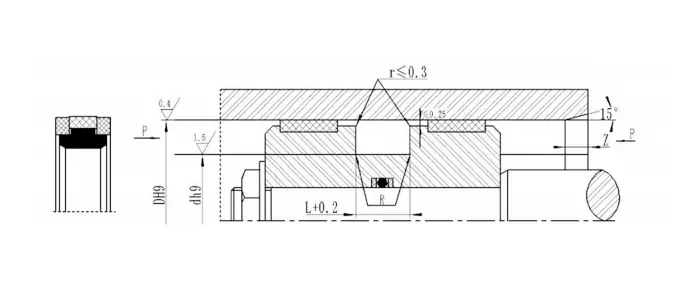

| ช่วงรูรับแสง D H9 |
เส้นผ่านศูนย์กลางร่อง D H9 |
ร่องความกว้าง L+0.2 |
การกวาดล้างรัศมี smax | มุมโค้งมน rmax |
เลี้ยว Z |
เส้นผ่านศูนย์กลางลวดโอริง | |||
| ประเภทมาตรฐาน RPW |
น้ำหนักเบา RPW-Q |
โหลดหนัก RPW-Z |
0 ~ 20mpa | 20-40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-155.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | d-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1,000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางรู≤ 30 มม. ขอแนะนำให้ใช้ร่องแบบเปิด | |||||||||
| 2. สำหรับความดัน> 40mpa พื้นที่รากของซีลใช้ H8/F8 ความทนทานต่อความทนทาน | |||||||||
|
|
|||||||||||||
| หมายเลขสั่งซื้อ | DH8 | DH9 | l+0.2 |
|
หมายเลขสั่งซื้อ | DH8 | DH9 | l+0.2 |
|
หมายเลขสั่งซื้อ | DH8 | DH9 | l+0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| หมายเหตุ: หากข้อกำหนดที่ต้องการไม่ได้อยู่ในตารางนี้โปรดติดต่อเรา | |||||||||||||

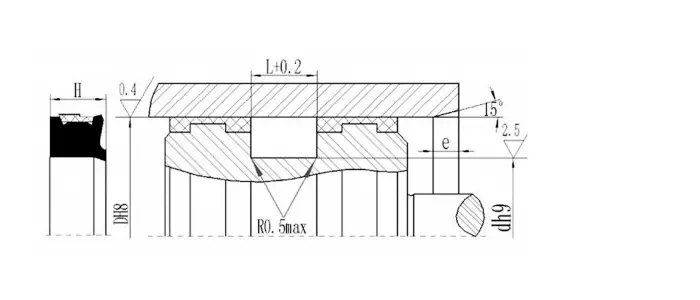

| ขนาดการติดตั้ง |
|
|
|
|
|
|
|
|
|
|
|
ความยาว Charmfer | |||||
| Diameterdh8 | ร่อง DIAMETERDH9 | ความกว้างของช่อง l+0.2 | ตราประทับความสูง ชม |
|
|
ช่วงเส้นผ่าศูนย์กลางของกระบอกสูบ | ความยาว Charmfer E≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| หมายเลขสั่งซื้อ | DH8 | DH9 | L+0.2 |
|
หมายเลขสั่งซื้อ | DH8 | DH9 | L+0.2 |
|
หมายเลขสั่งซื้อ | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| หมายเหตุ: ข้อกำหนดที่ต้องการไม่ได้อยู่ในตารางนี้ แต่ยังสามารถผลิตได้ กรุณาติดต่อเรา | |||||||||||||||||

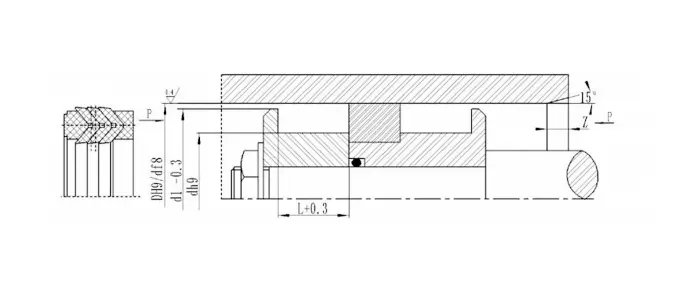

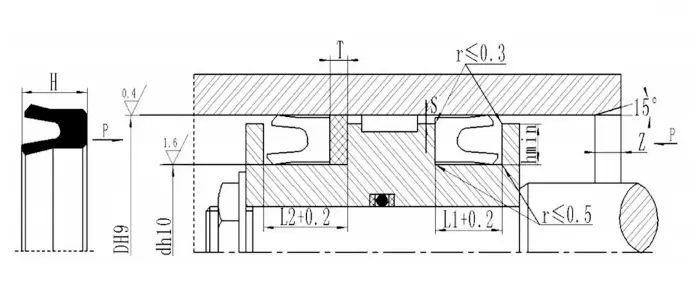

| ขนาดการติดตั้ง |
|
|
|
|
|
|
ความยาว Charmfer | |||||||
|
|
|
|
|
ช่วงเส้นผ่าศูนย์กลางของกระบอกสูบ | ความยาว Charmfer E≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| เส้นผ่านศูนย์กลางกระบอกสูบ DH8 | เส้นผ่านศูนย์กลางด้านล่างของร่อง DH9 | ความกว้างของช่อง l+0.2 | ตราประทับความสูง ชม |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| หมายเลขสั่งซื้อ | D H8 | D H9 | L+0.2 |
|
หมายเลขสั่งซื้อ | D H8 | D H9 | L+0.2 |
|
หมายเลขสั่งซื้อ | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| หมายเหตุ: ข้อกำหนดที่ต้องการไม่ได้อยู่ในตารางนี้ แต่ยังสามารถผลิตได้ กรุณาติดต่อเรา ผลิตภัณฑ์สูงสุดที่มีอยู่คือ 1600 มม. | ||||||||||||||
| ช่องว่างการอัดรีด |
|
|
|
|
|
|
|
|
|
|
|
||
| MPA แรงดัน | ช่องว่างการอัดขึ้นรูป smax |
|
|
|
|||||||||
| เส้นผ่านศูนย์กลางของกระบอกสูบd≤60มม. | เส้นผ่านศูนย์กลางของกระบอกสูบ D> 60 มม. |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| แผนภูมิขนาด | |||||||||||||
| หมายเลขผลิตภัณฑ์ | D | d | H | L | D1 |
|
หมายเลขผลิตภัณฑ์ | D | d | H | L | D1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| หมายเลขผลิตภัณฑ์ | D | d | H | L1 | L2 | T |
|
หมายเลขผลิตภัณฑ์ | D | d | H | L1 | L2 | T |
| yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | yxd100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
ที่อยู่
No.1 Ruichen Road, Dongliuting Industrial Park, Chengyang District, เมืองชิงเต่า, มณฑลซานตง, จีน
โทร
