แมวน้ำไฮดรอลิกสำหรับลูกสูบและแท่งลูกสูบเป็นชื่อที่รวมเป็นหนึ่งเดียวสำหรับซีลไฮดรอลิกคลาส แต่ในความเป็นจริงเราได้แบ่งรุ่นที่แตกต่างกันมากมายและลักษณะและโฟกัสของโมเดลที่แตกต่างกันก็จะแตกต่างกัน ในฐานะผู้ผลิตมืออาชีพเรามีความสุขมากที่ได้แนะนำคุณ แน่นอนถ้าคุณมีความต้องการที่กำหนดเองอื่น ๆ คุณสามารถติดต่อเราเพื่อความเข้าใจที่ลึกซึ้งยิ่งขึ้น

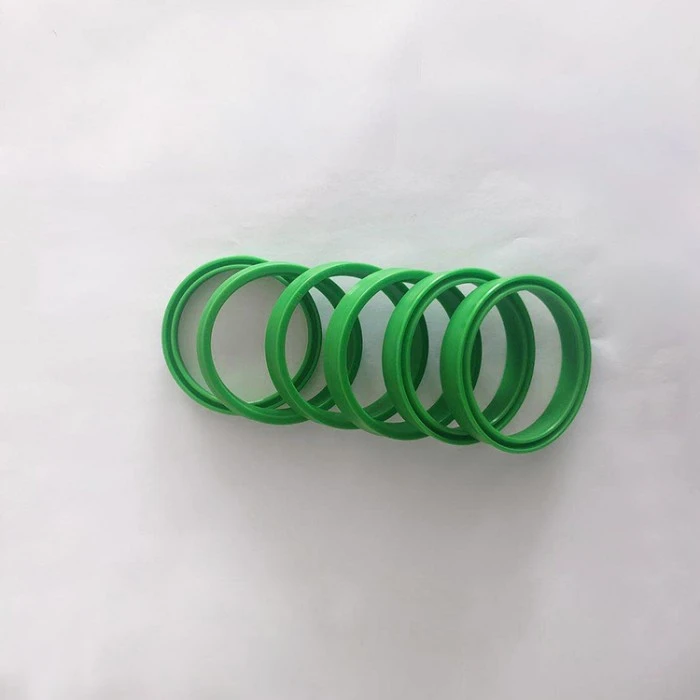

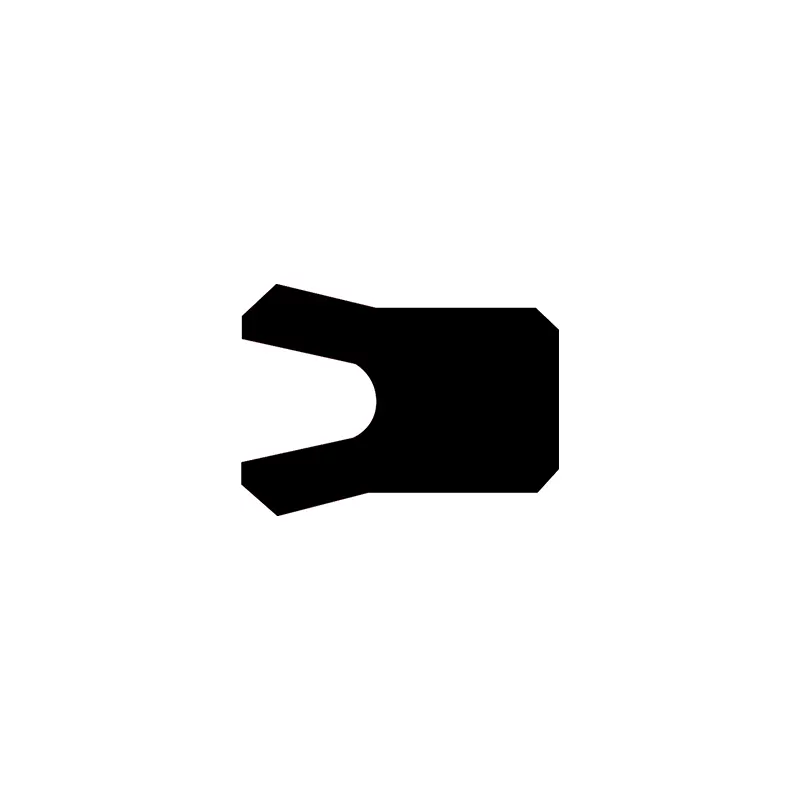

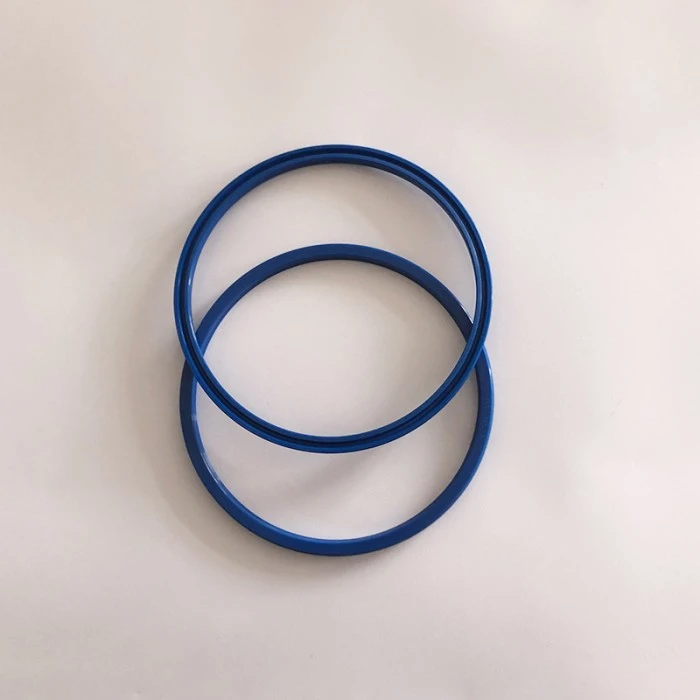

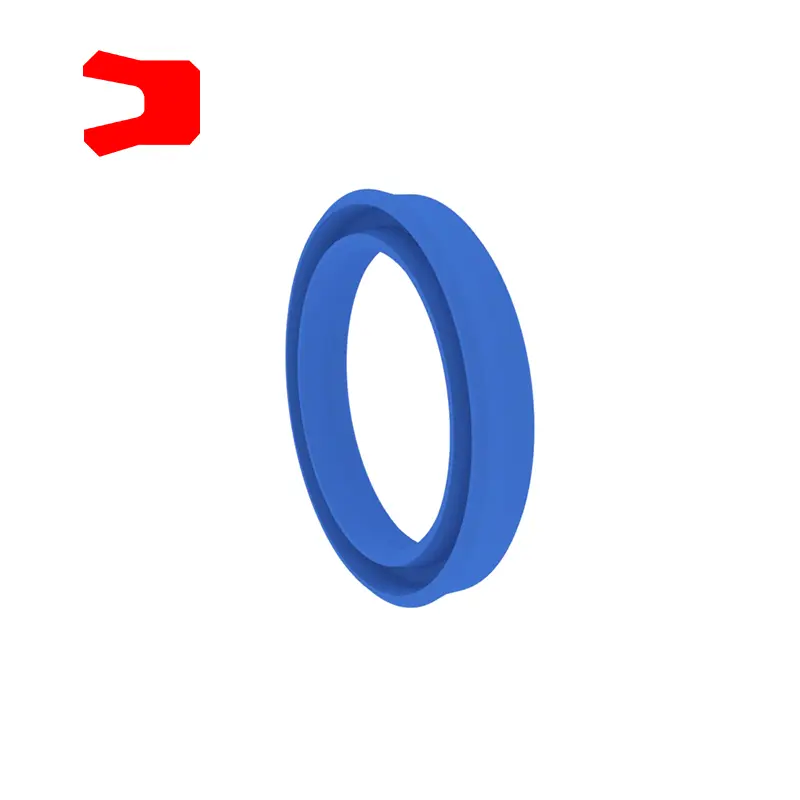

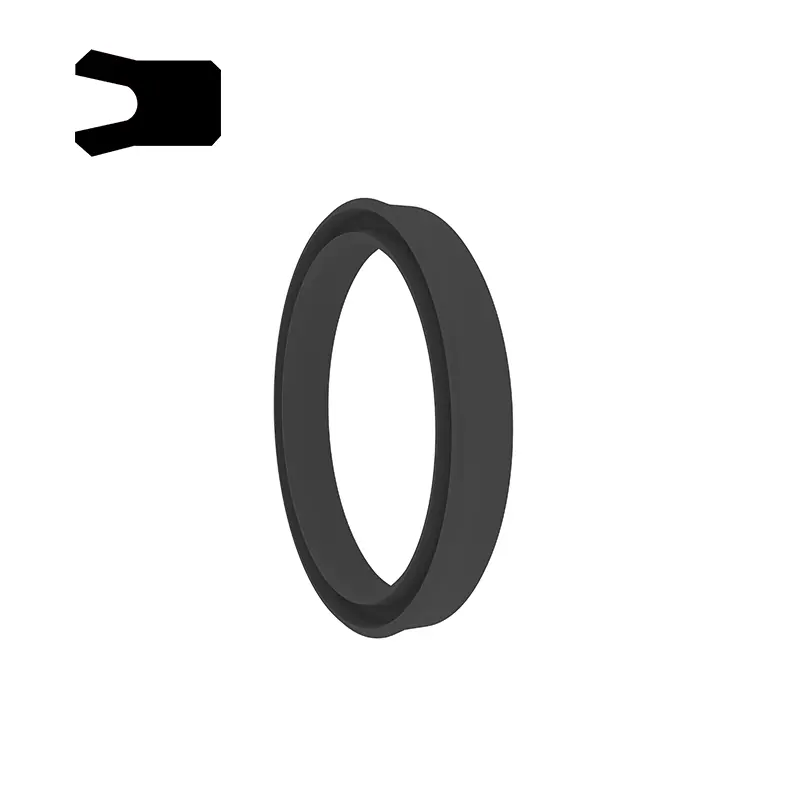

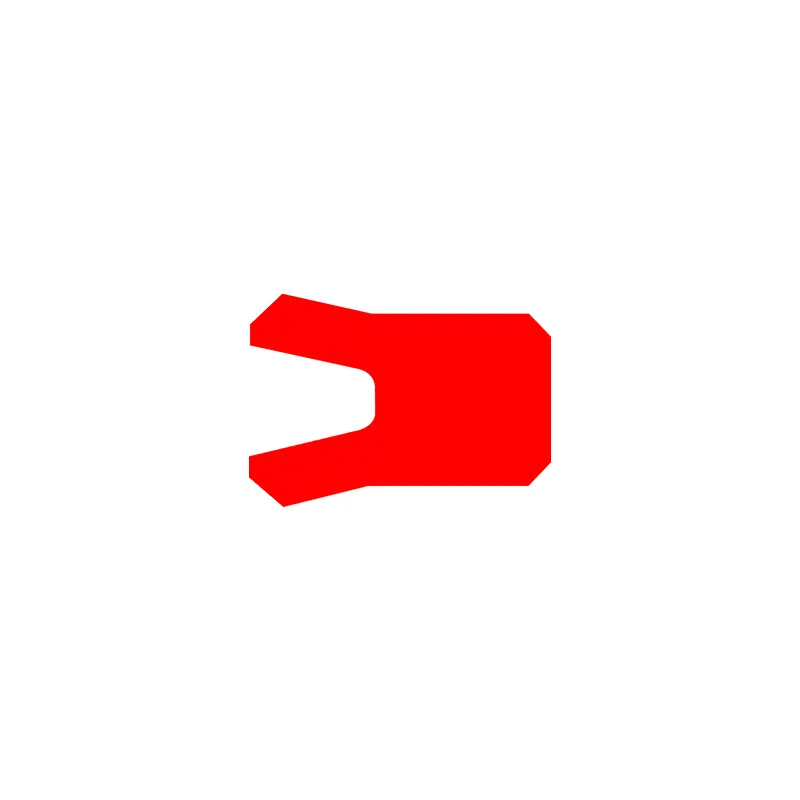

SEAL UN-TYPE เป็นตราประทับสมมาตรที่ใช้เป็นพิเศษกับลูกสูบหรือแท่งลูกสูบที่ใช้ในการเดินเครื่องจักรกลศาสตร์เครื่องจักรกลเบาเครื่องจักรกลการเกษตรปั้นจั่นรถยนต์เครื่องจักรกลการป่าไม้เครื่องจักรการขุด ฯลฯ

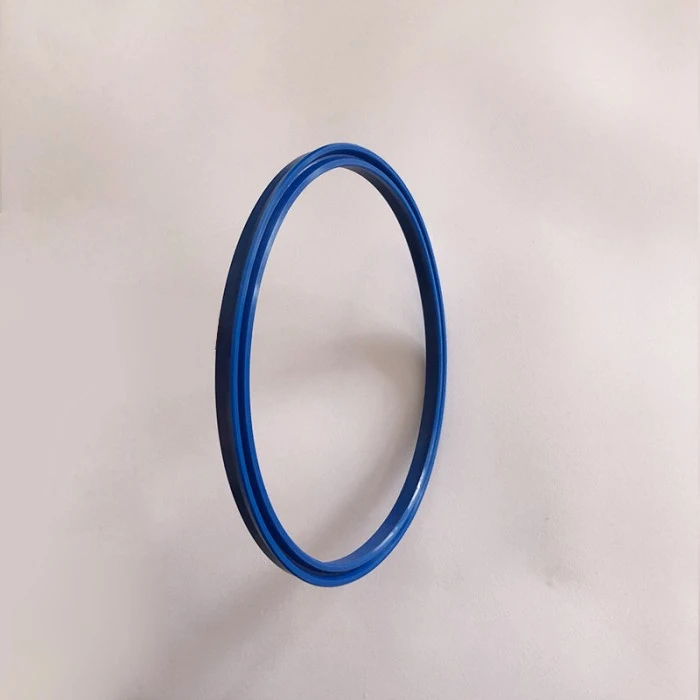

ซีล UHS-type เป็นซีลที่สมมาตรสำหรับทั้งรูและเพลาที่มีหน้าตัดที่เล็กกว่าซึ่งสามารถติดตั้งในร่องอินทิกรัล จำเป็นต้องใช้แหวนยึดที่รูทเมื่อใช้ภายใต้ 16 ~ 32MPA

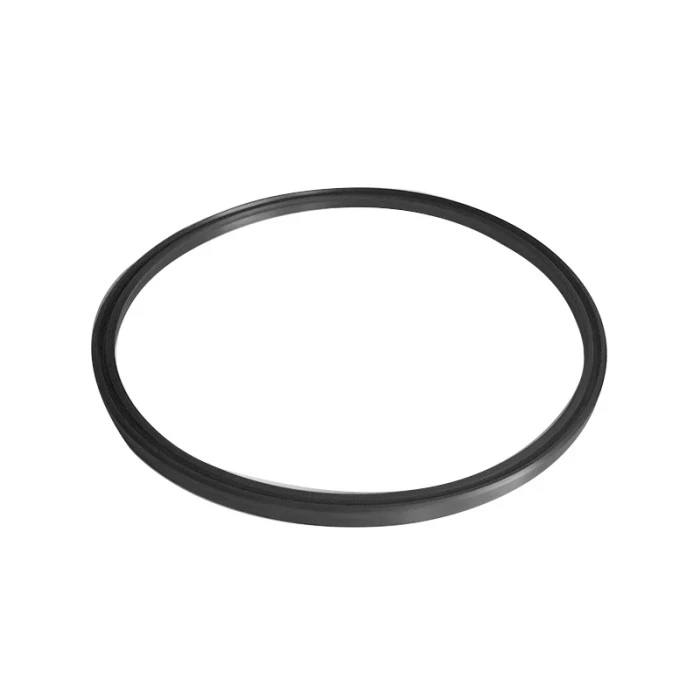

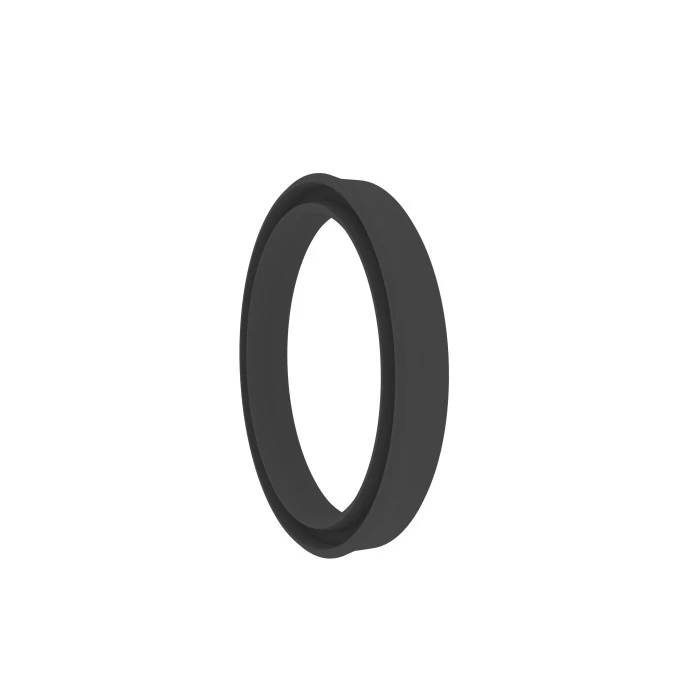

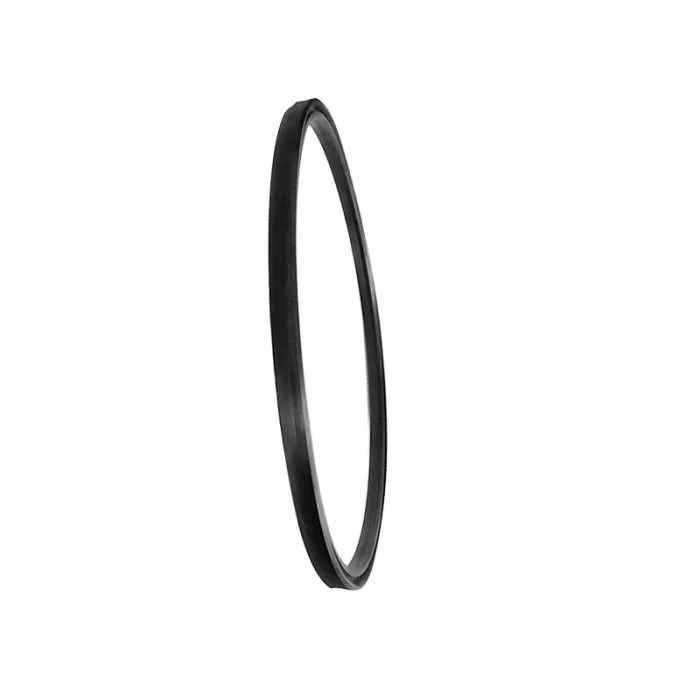

ซีลประเภท RCBKY เป็นซีลที่สมมาตรสำหรับทั้งรูและเพลาที่มีประสิทธิภาพการปิดผนึกแบบไดนามิกที่ดีและคงที่ ส่วนใหญ่จะใช้สำหรับการปิดผนึกเส้นผ่านศูนย์กลางขนาดใหญ่และวัสดุเป็นยางไนไตรล์ (NBR)

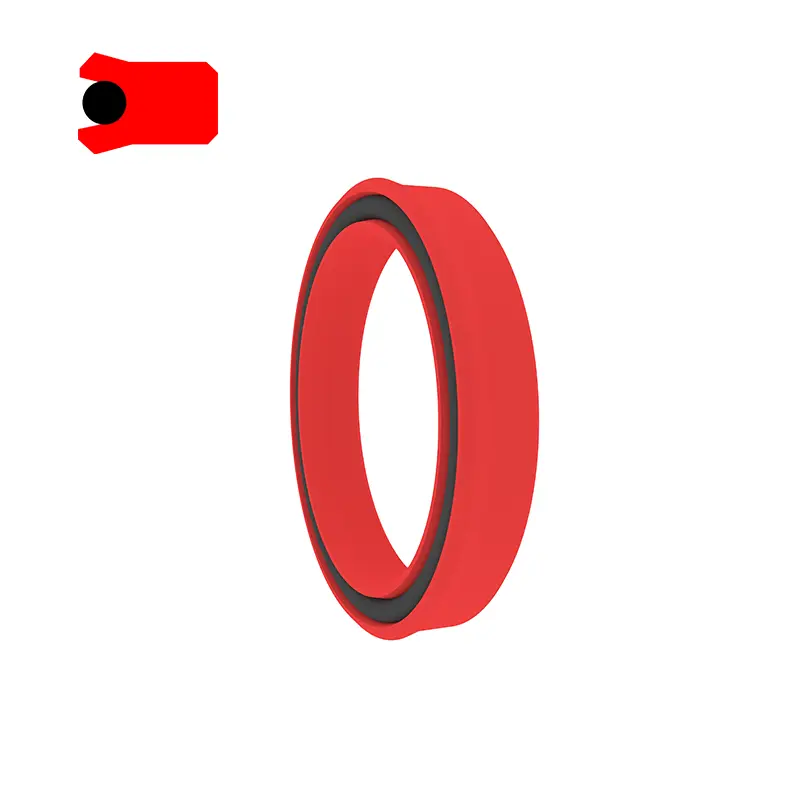

ซีล Ba-type เป็นซีลสมมาตรสำหรับทั้งรูและเพลาส่วนใหญ่ใช้ในการปิดผนึกลูกสูบแท่งลูกสูบเครื่องปลอมและอุปกรณ์ไฮดรอลิกสำหรับอุปกรณ์เดิน คุณสมบัติ:
1. ไม่รู้สึกถึงโหลดการสั่นสะเทือนและยอดแรงดัน
2. ความสามารถในการต่อต้านการขยายตัวที่ดี
3. การปิดผนึกที่ดีขึ้นภายใต้การโหลดและอุณหภูมิต่ำ
เหมาะสำหรับสภาพการทำงานที่รุนแรง

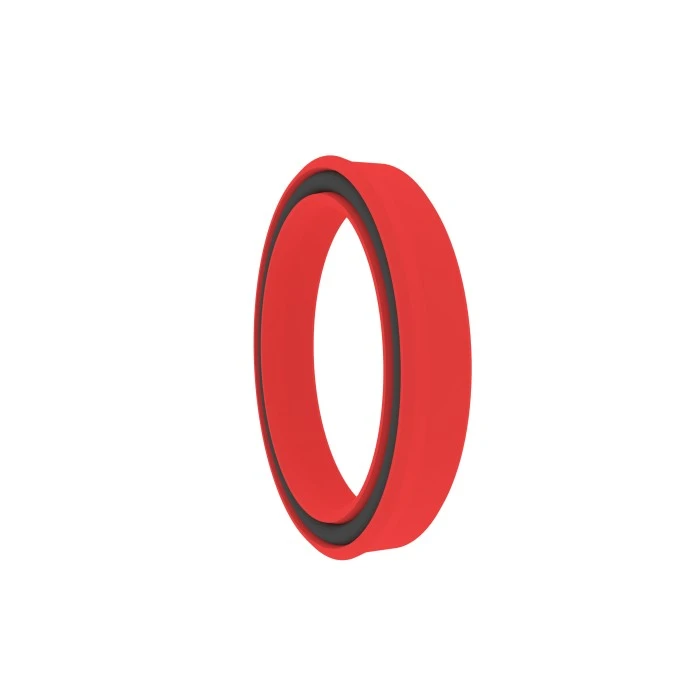

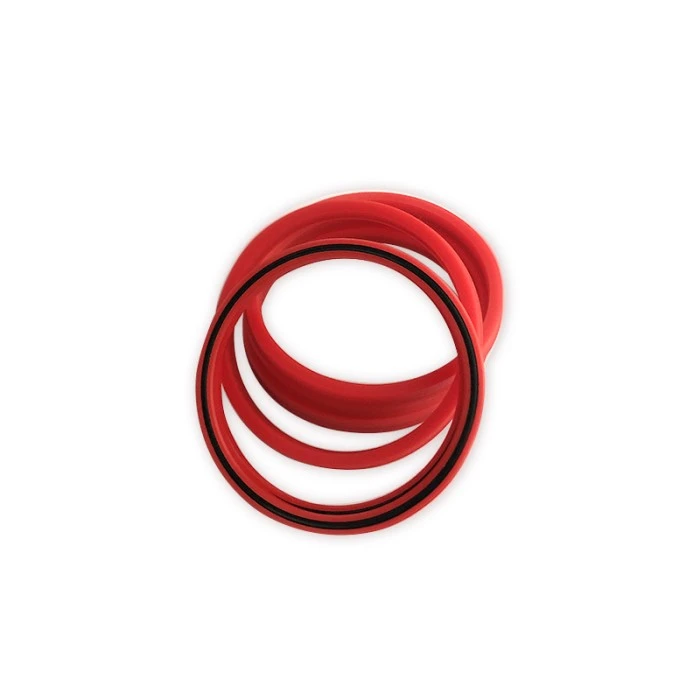

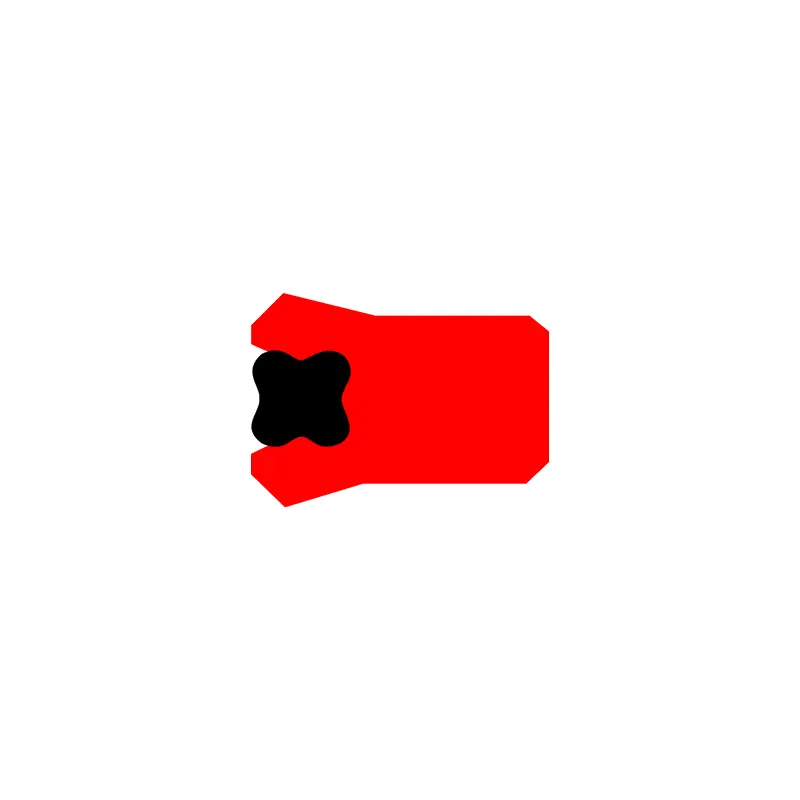

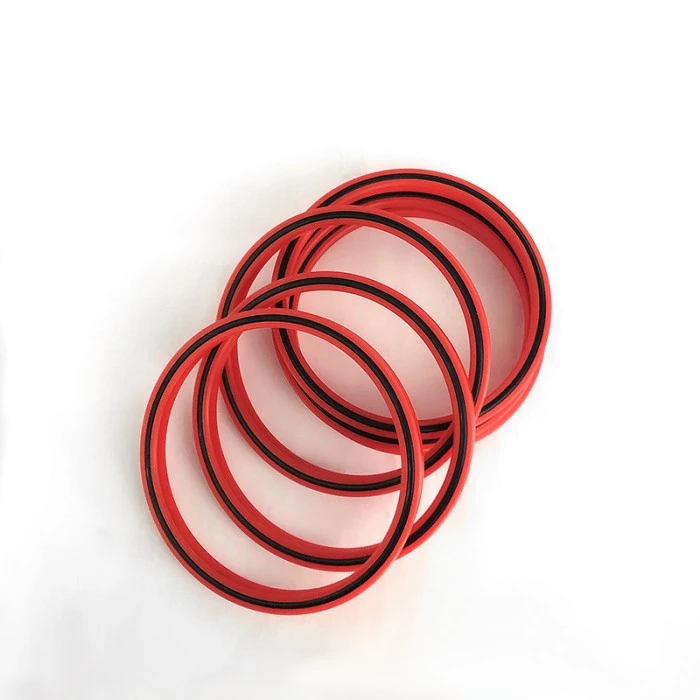

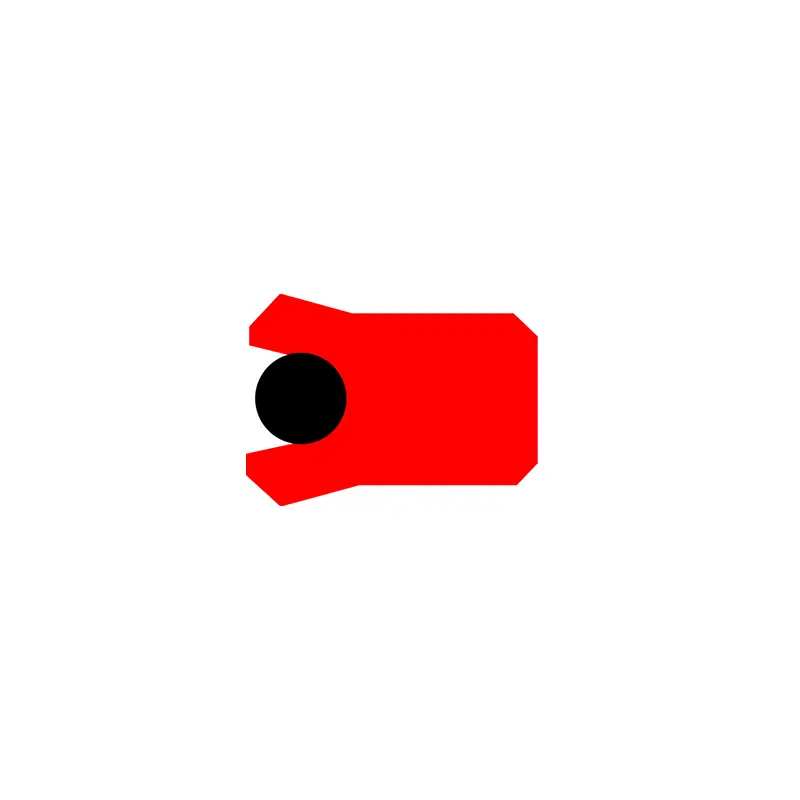

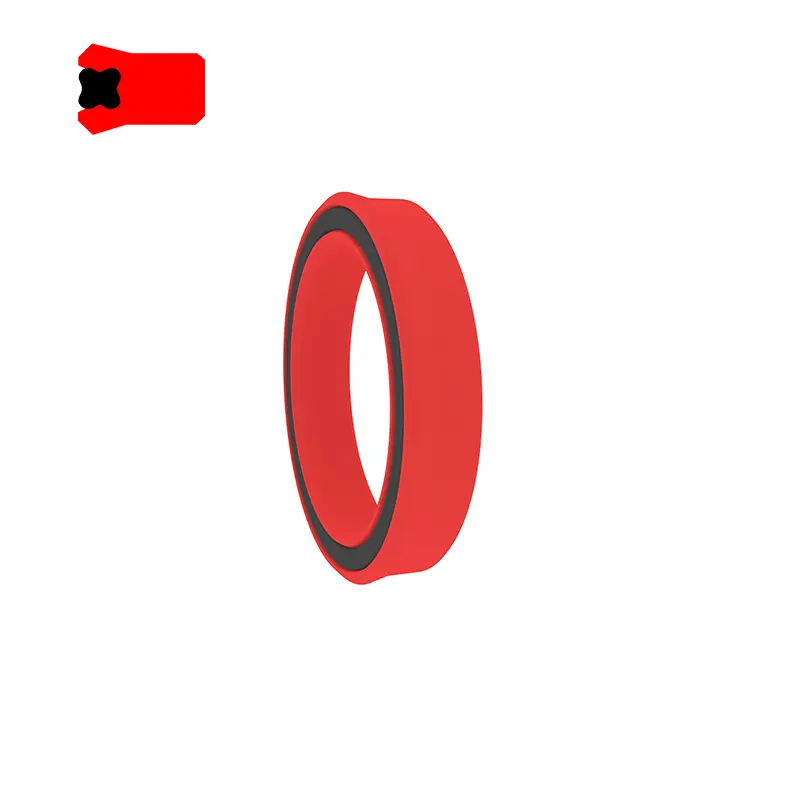

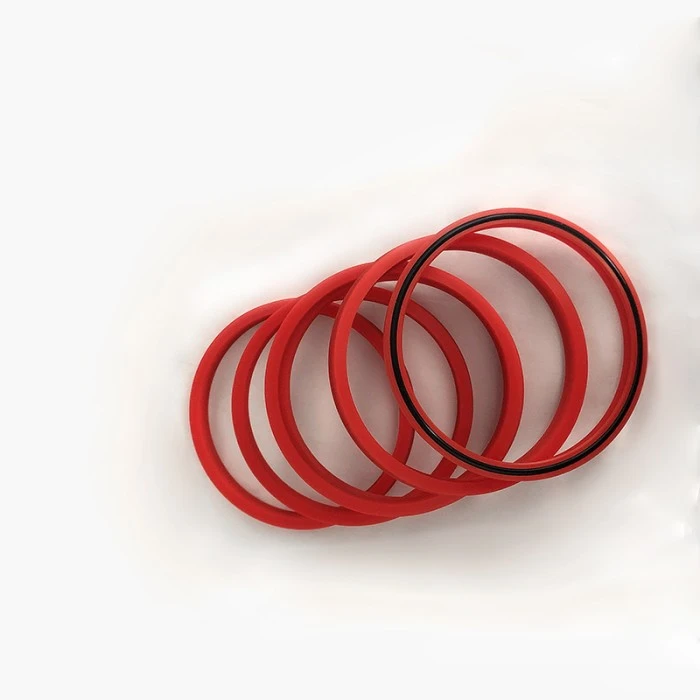

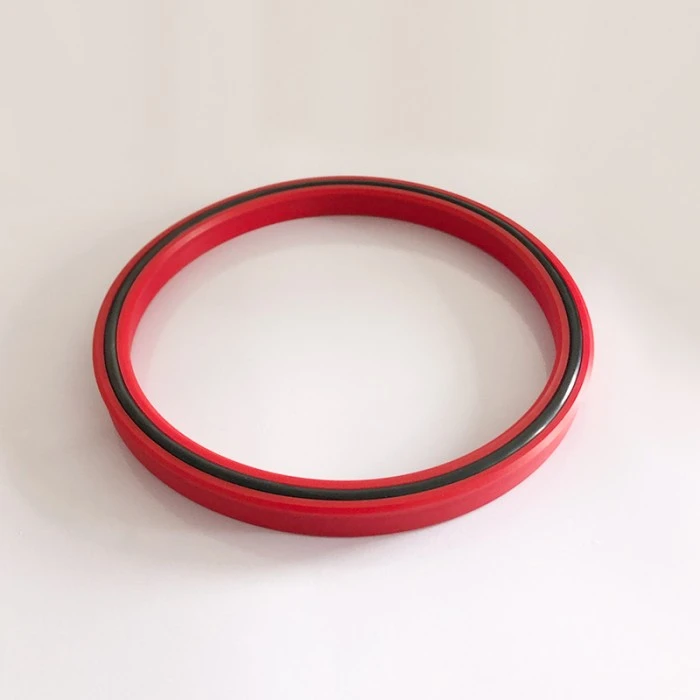

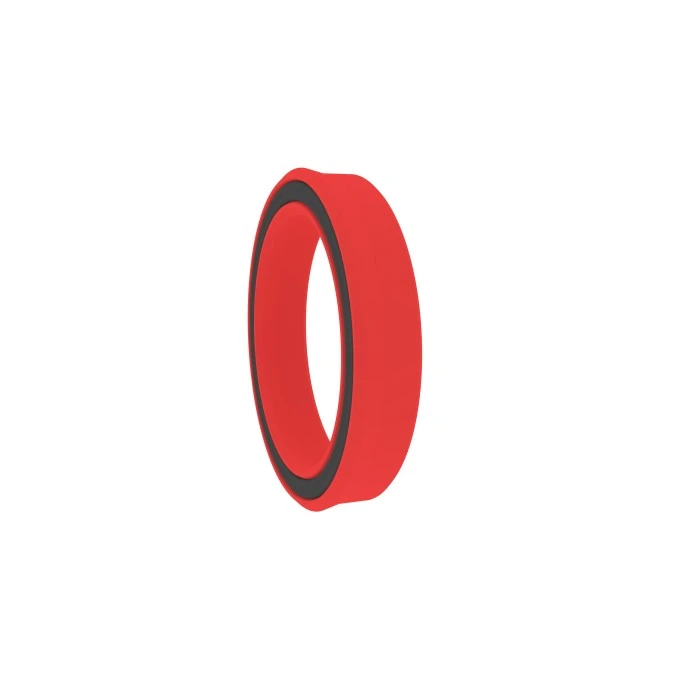

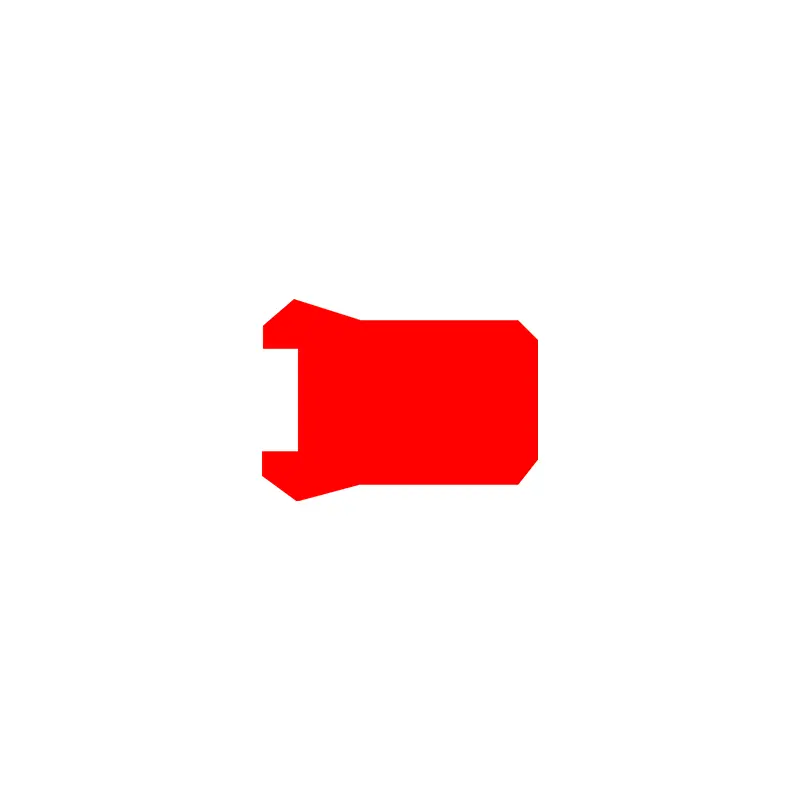

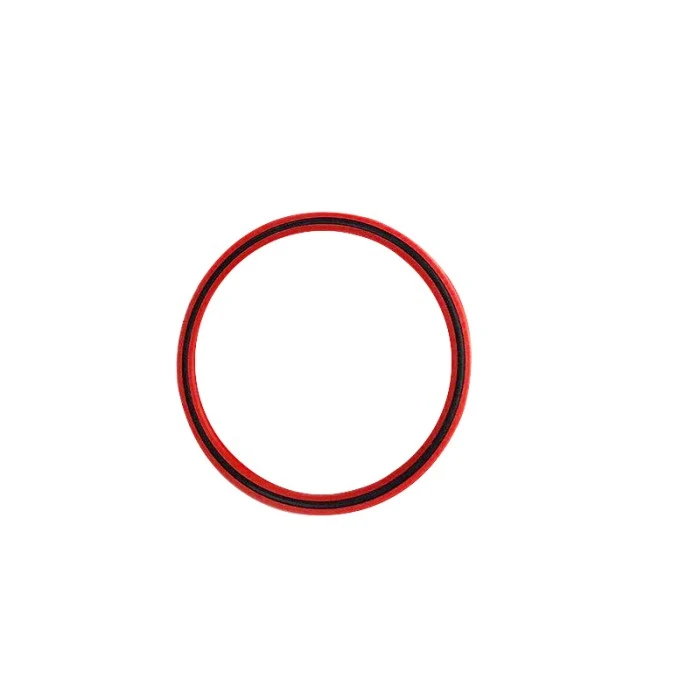

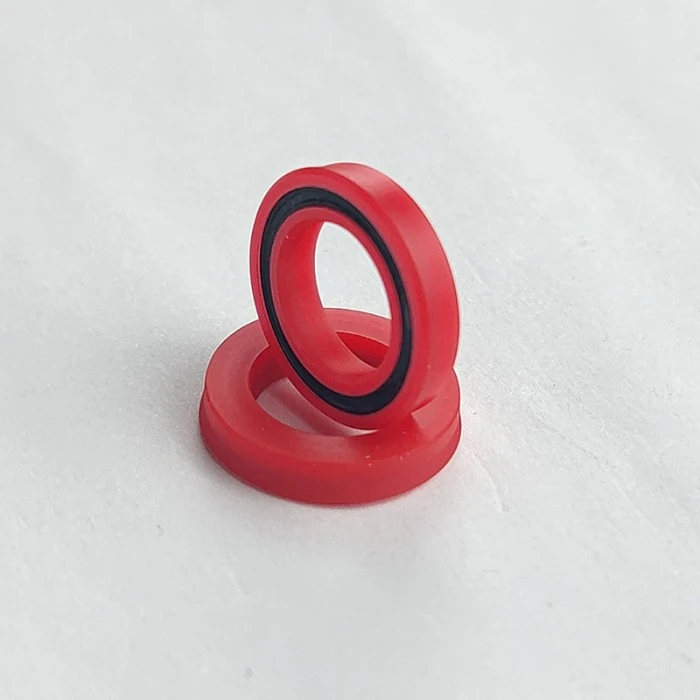

SEAL VAD เป็นซีลที่สมมาตรสำหรับทั้งรูและเพลา มันเป็นผลมาจากการพัฒนาของปิดผนึกริมฝีปากต่อไป วงแหวนดาวมีบทบาทรัศมีและชดเชยการสึกหรอของริมฝีปากปิดผนึก ความดันของระบบจะถูกส่งไปยังริมฝีปากปิดผนึกผ่านวงแหวนดาวที่ถูกบีบอัดและผิดรูปดังนั้นประสิทธิภาพการปิดผนึกความดันสูงและต่ำจึงยอดเยี่ยม ส่วนใหญ่จะใช้สำหรับการปิดผนึกคอลัมน์แท่งลูกสูบเครื่องปลอมและอุปกรณ์ไฮดรอลิกสำหรับอุปกรณ์เดิน วัสดุคือ: วัสดุโพลียูรีเทน (PU) + ยางไนไตรล์ (NBR), คุณสมบัติ:
1. ไม่รู้สึกถึงภาระการสั่นสะเทือนและความดันสูงสุด
2. ความสามารถในการต่อต้านการขยายตัวที่ดี
3. การปิดผนึกที่ดีขึ้นภายใต้การโหลดและอุณหภูมิต่ำ
4. เหมาะสำหรับสภาพการทำงานที่รุนแรง
5. ชีวิตยาวนาน.

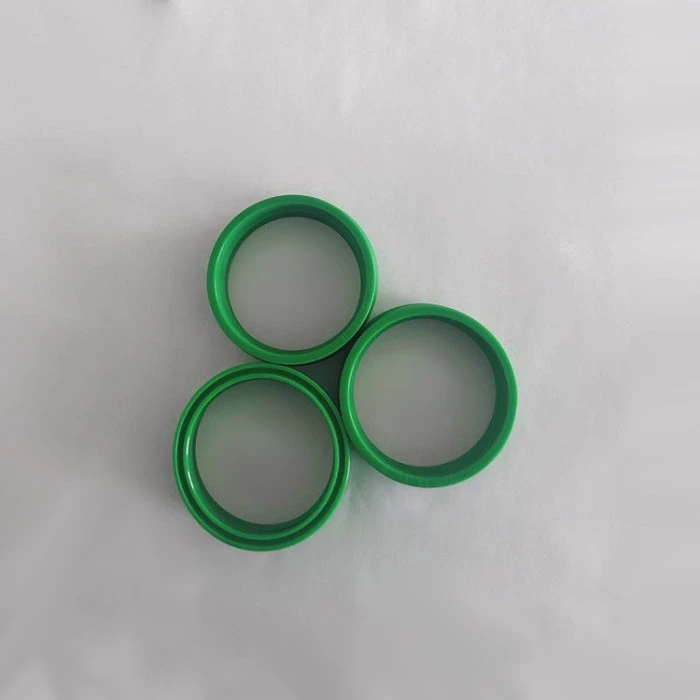

KI-A Type Seal เป็นตราประทับสมมาตรสำหรับทั้งรูและเพลาส่วนใหญ่ใช้ในเครื่องจักรวิศวกรรมยานพาหนะอุตสาหกรรมรถดั๊มม์เครื่องจักรกลการเกษตรปั้นจั่นเครื่องฉีดขึ้นรูปเครื่องฉีดขึ้นรูปทรงกระบอกกล้องโทรทรรศน์
1. ประสิทธิภาพการปิดผนึกแบบไดนามิกที่ยอดเยี่ยมและคงที่
2. โครงสร้างขนาดกะทัดรัดพื้นดินช่วยให้พื้นผิวขรุขระสูงขึ้น
3. การออกแบบสำหรับพื้นที่มิติรัศมี จำกัด ของโพรง
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
การเลือกวัสดุ:
และ
วัสดุมาตรฐาน: วัสดุโพลียูรีเทน PU วัสดุเสริมอื่น ๆ : ไนไตรล์ยาง R01, Fluororubber R02 (โปรดปรึกษา บริษัท ของเรา)
เอ่อ
วัสดุมาตรฐาน: ยางไนไตรล์ R01 วัสดุเสริมอื่น ๆ : วัสดุโพลียูรีเทน PU, Fluororubber R02
ปริญญาตรี
วัสดุโพลียูรีเทน PU + ยางไนไตรล์ R01
ตัวอย่างการสั่งซื้อ:
ตัวอย่างการสั่งซื้อ: Seal Seal Universal Universal UN50 × 65 × 10PU (DXDXH) + รหัสวัสดุ
ตัวอย่างการสั่งซื้อ: Seal Universal Seal UHS50 × 60x6 R01 (DXD × H) + รหัสวัสดุ
RCBKY
ปริญญาตรี
ตัวอย่างการสั่งซื้อ: BA50 × 60 × 10 (D × D × H)
อะไร
to-a

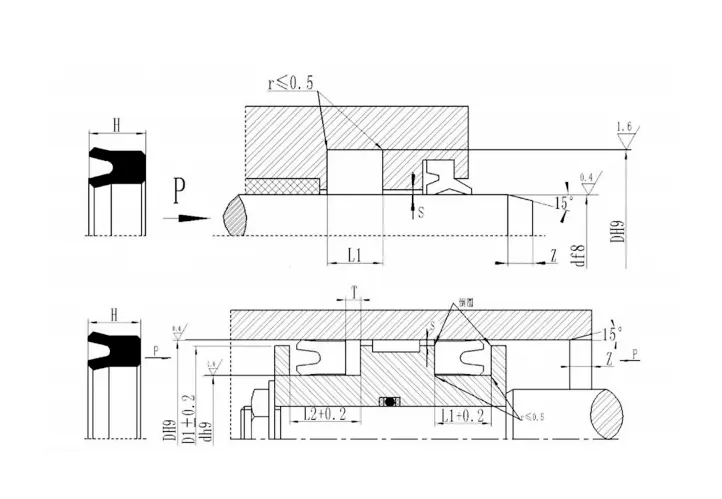

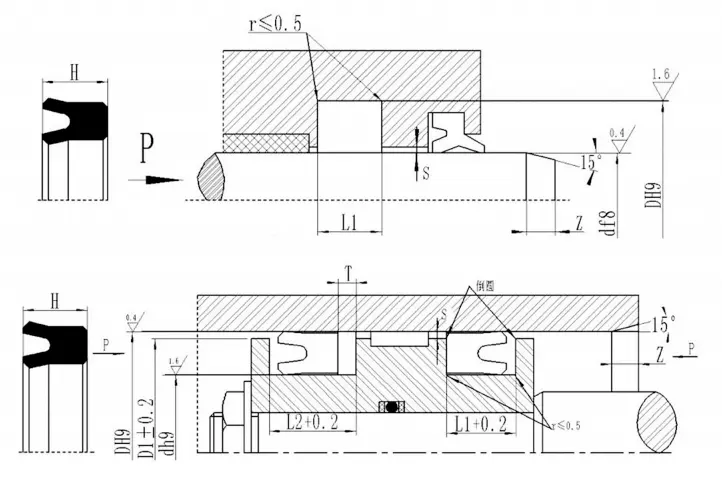

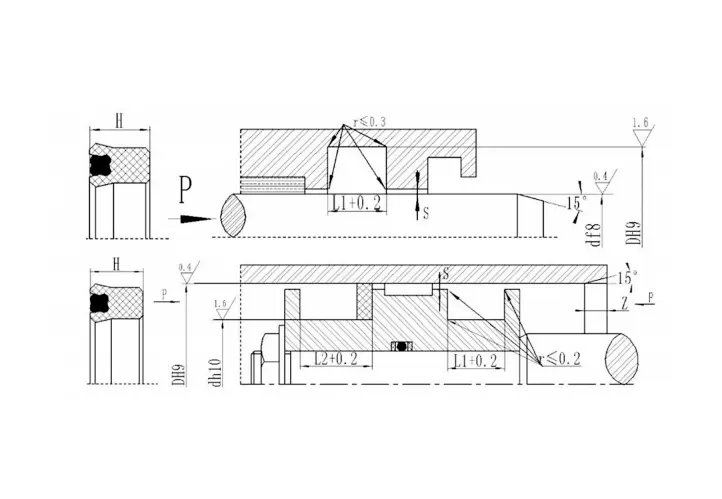

ข้อมูลจำเพาะและขนาด:

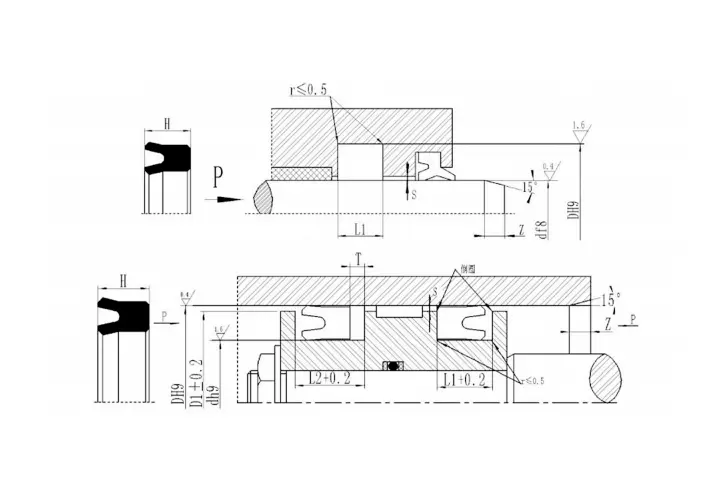

เอ่อ| ข้อกำหนดและมิติร่อง | ||||||||||||||
| หมายเลขผลิตภัณฑ์ | d | D | H | L1 | L2 | T |
|
หมายเลขผลิตภัณฑ์ | d | D | H | L1 | L2 | T |
| UHS-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| UHS-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-223*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| ตัวอย่างตารางขนาดมาตรฐานการสั่งซื้อ: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| หมายเลขผลิตภัณฑ์ | D | d | H | จาก | L1 | L2 | zmin |
| RCBKY250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| RCBKY255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| RCBKY275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| RCBKY280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| RCBKY300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| RCBKY305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| RCBKY320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| RCBKY325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| RCBKY340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| RCBKY345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| RCBKY350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| RCBKY355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| ตารางขนาดมาตรฐาน | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| ตัวอย่างตารางขนาดมาตรฐานการสั่งซื้อ: VAD 65 × 75 × 8 (D × D × H) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45A | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| หมายเหตุ: การเปิดซีลไม่ จำกัด โดยตารางนี้และสามารถจัดหาได้ทุกขนาด | ||||||||||||||||||
| ข้อมูลจำเพาะการสั่งซื้อตัวอย่าง: Ki-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
