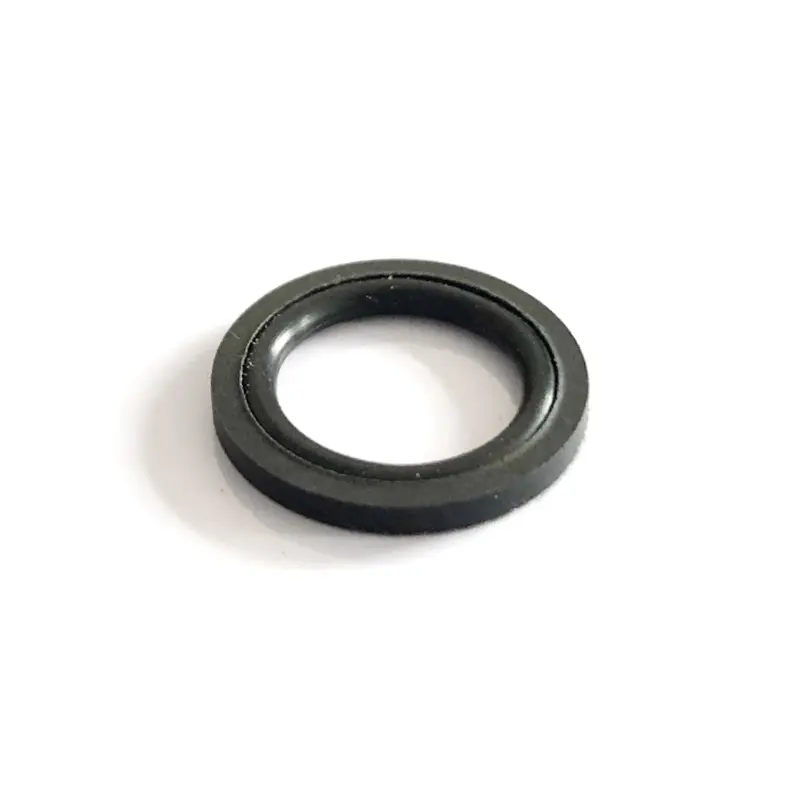

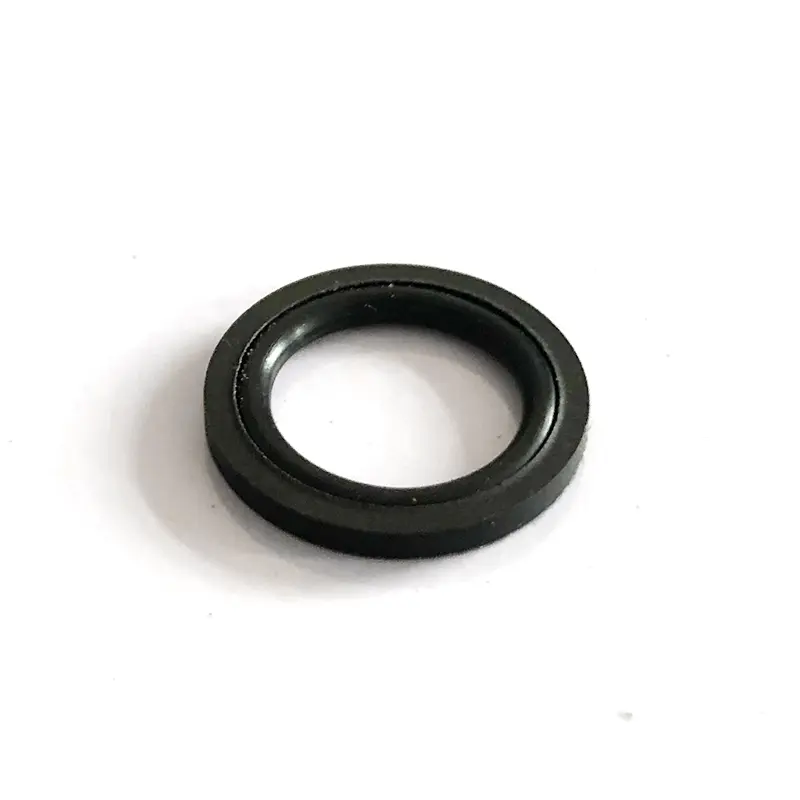

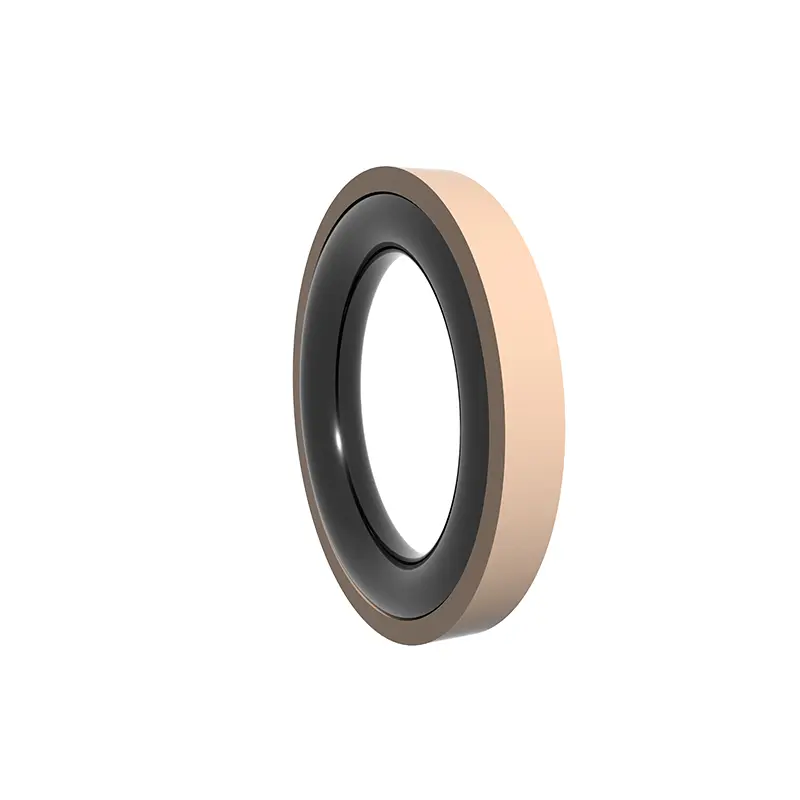

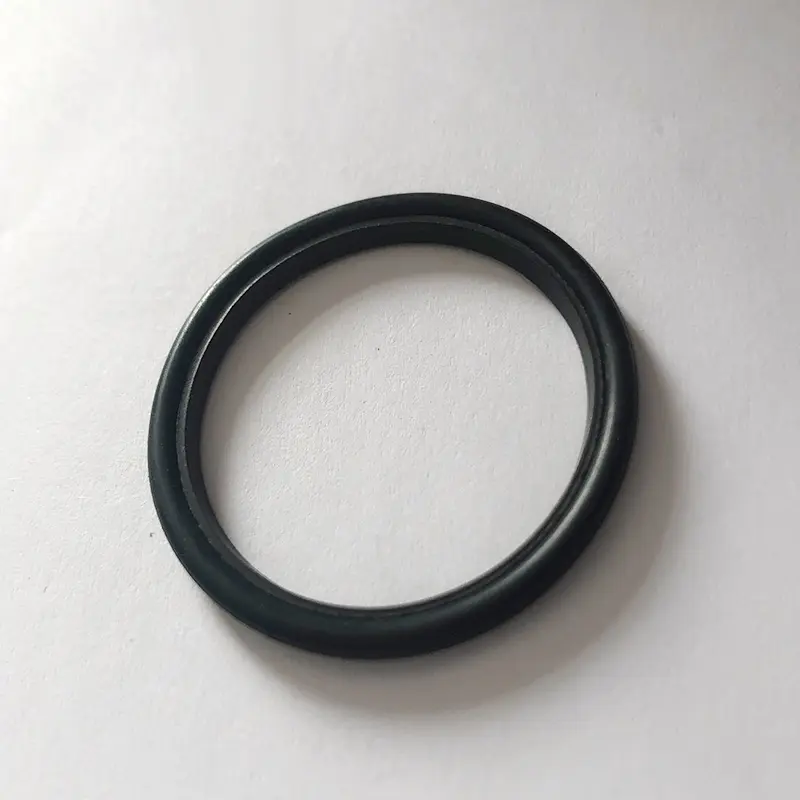

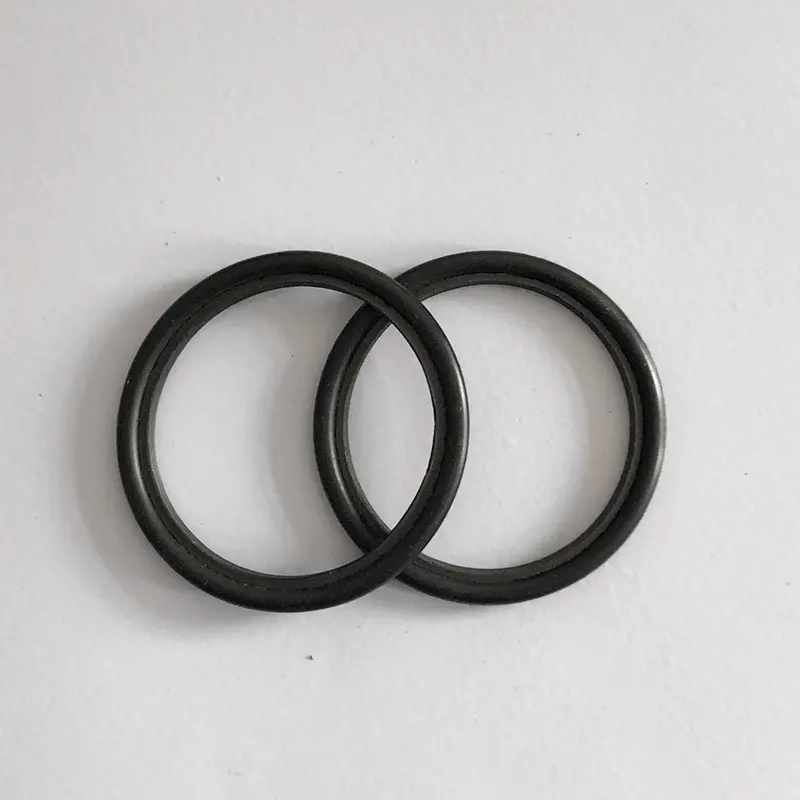

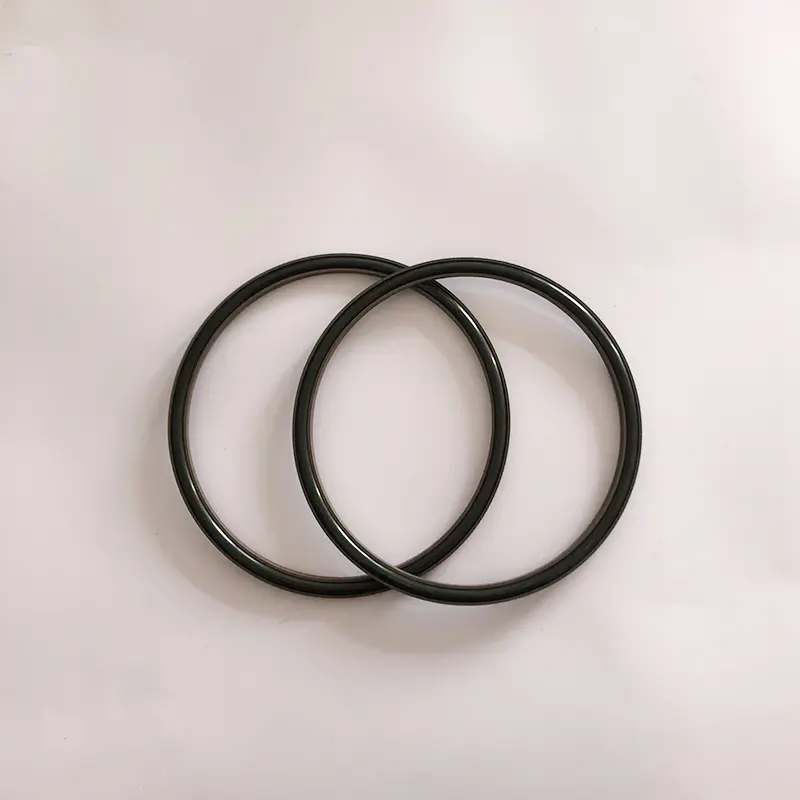

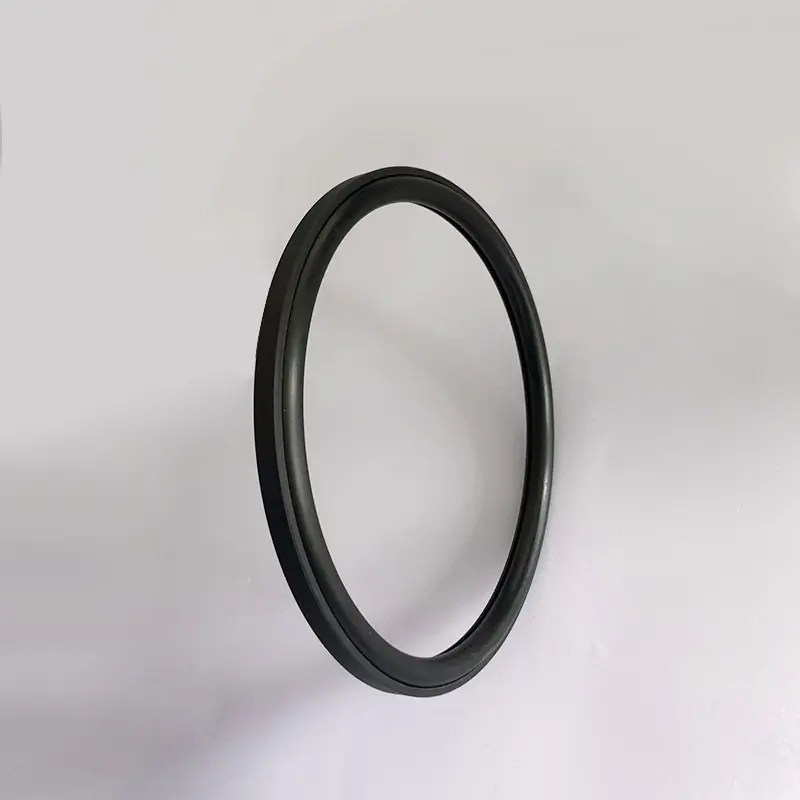

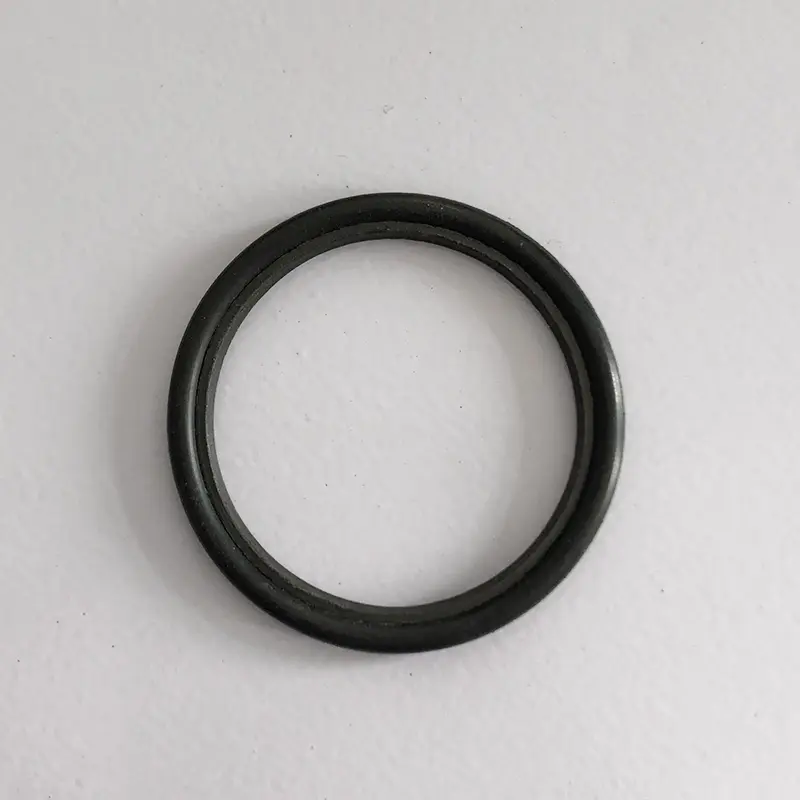

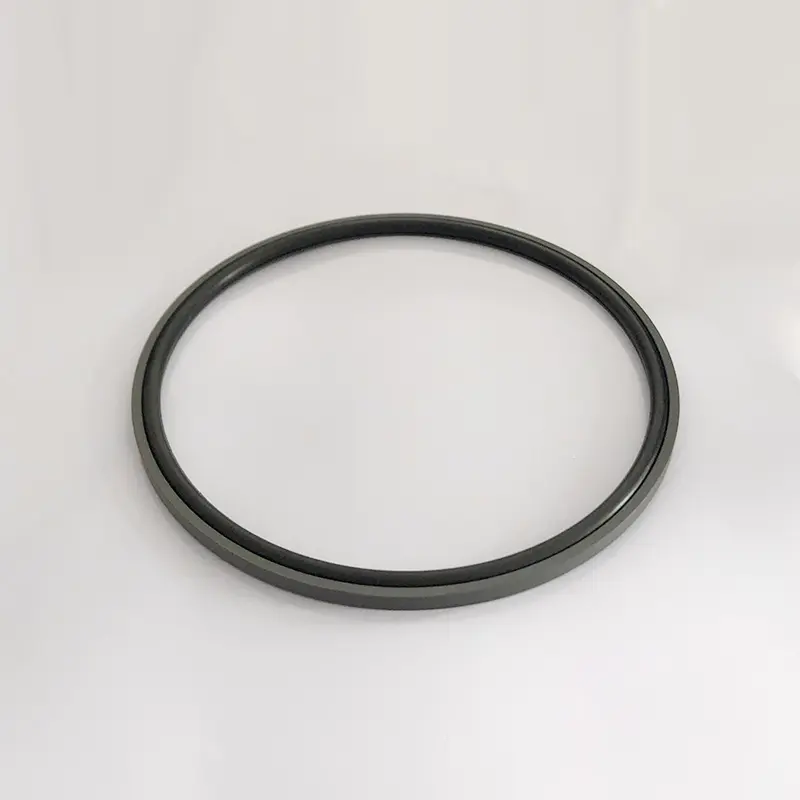

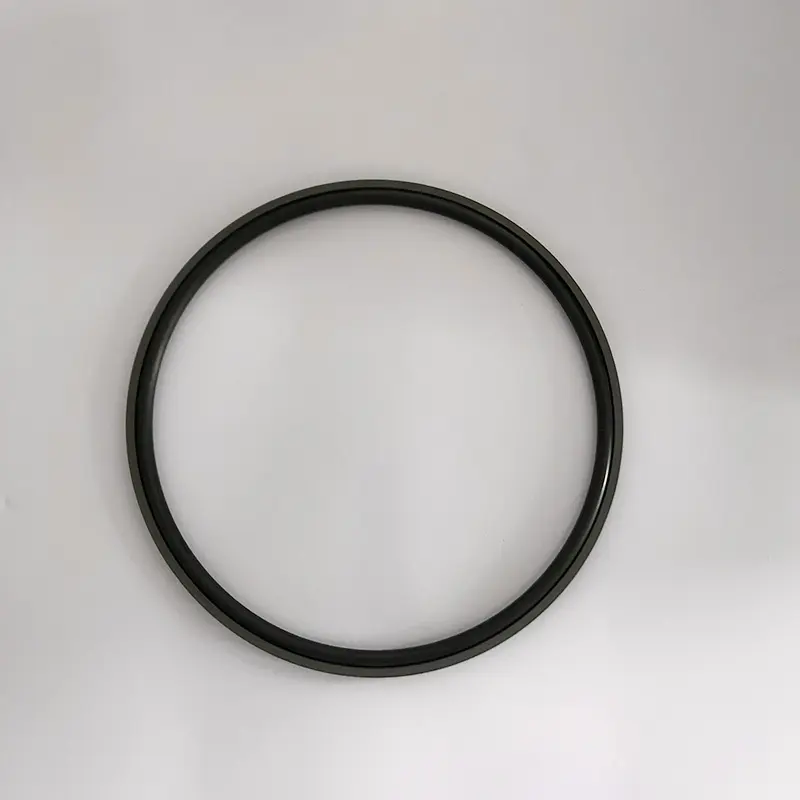

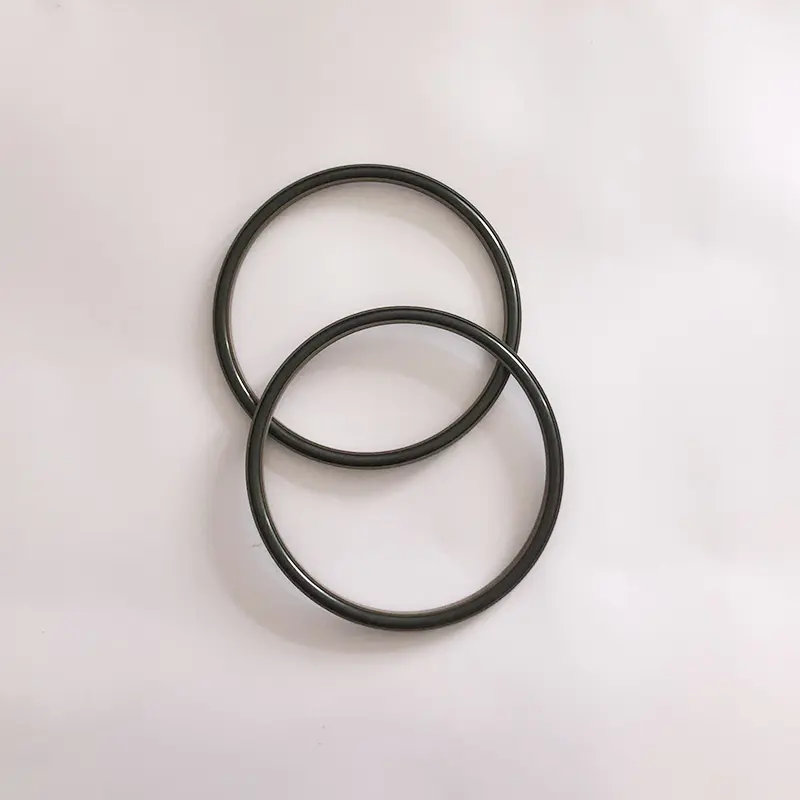

Ruichen Seals แมวน้ำหน้าแปลนความดันสูงของเราใช้การออกแบบที่เป็นนวัตกรรมเพื่อให้ประสิทธิภาพของผลิตภัณฑ์ที่ดีขึ้น แกนกลางคือการรวมกันของวัสดุ PTFE ที่เติมเต็มหรือดัดแปลงวงแหวนปิดผนึกรูปทรงพิเศษและแหวนรูปตัว O (ยาง) ซึ่งเหมาะสำหรับแกน (ปลาย) หน้าแปลนทางเดียวแบบคงที่ (ความดัน) การปิดผนึกและความดันน้ำแรงดันน้ำ
แมวน้ำหน้าแปลนปลายแรงดันสูงมีข้อได้เปรียบที่สำคัญอายุการใช้งานที่ยาวนานลดค่าใช้จ่ายในการบำรุงรักษาการปิดผนึกที่ยอดเยี่ยมเพื่อป้องกันการรั่วไหลของสื่อแรงดันสูงและความต้านทานความดันสูงเป็นพิเศษเพื่อให้ได้สภาพการทำงานที่รุนแรงและโครงสร้างที่สวยงามสำหรับการติดตั้งง่าย
ตามสภาพการทำงานที่แตกต่างกันเราได้สร้างแบบจำลองที่แบ่งย่อยเพื่อให้คุณเลือก: RC2871 series (วงแหวนปิดผนึกมุมขวาและแหวนยางรูป O) แบ่งออกเป็นประเภท A และ B เพื่อรับมือกับสถานการณ์ความดันที่แตกต่างกัน RC2872 series (วงแหวนซีลรูปตัว C และแหวนยางรูป O) เหมาะสำหรับการปิดผนึกแรงดันคงที่ RC2873 (แหวนปิดผนึกมุมขวาและแหวนยางรูปโอ) มีความเชี่ยวชาญในการปิดผนึกแบบคงที่ความดันสูงเป็นพิเศษ RC2874 (วงแหวนปิดผนึกรูปตัว Y และแหวนยางรูป O) ทำให้มั่นใจได้ถึงความเสถียรของการปิดผนึกความดันสูงเป็นพิเศษ RC2875 ซีรีส์ (แหวนปิดผนึกรูปเท้าและแหวนยางรูปโอ) แบ่งออกเป็นประเภท A และ B เพื่อตอบสนองความต้องการการปิดผนึกแบบคงที่ต่างๆ
ชุดค่าผสมพิเศษบางอย่างเต็มไปด้วยไฮไลท์เช่นวงแหวนปิดผนึกรูปเท้าที่ปรับเปลี่ยนด้วยโอริงซึ่งใช้โครงสร้างก่อนการบีบอัดและหน้าแปลนเพื่อให้ได้การปิดผนึกที่ดีขึ้นที่แรงกดดันที่สูงขึ้นและทนต่อแรงกดดันสูงและสูงเป็นพิเศษ เช่นเดียวกับการรวมกันของวงแหวนซีลมุมด้านขวารูปตัว C และการเสริมกำลังและโอริงซึ่งเป็นวิธีการแก้ปัญหาการปิดผนึกแรงดันสูง (หน้าแปลน) ในทุกทิศทาง
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:

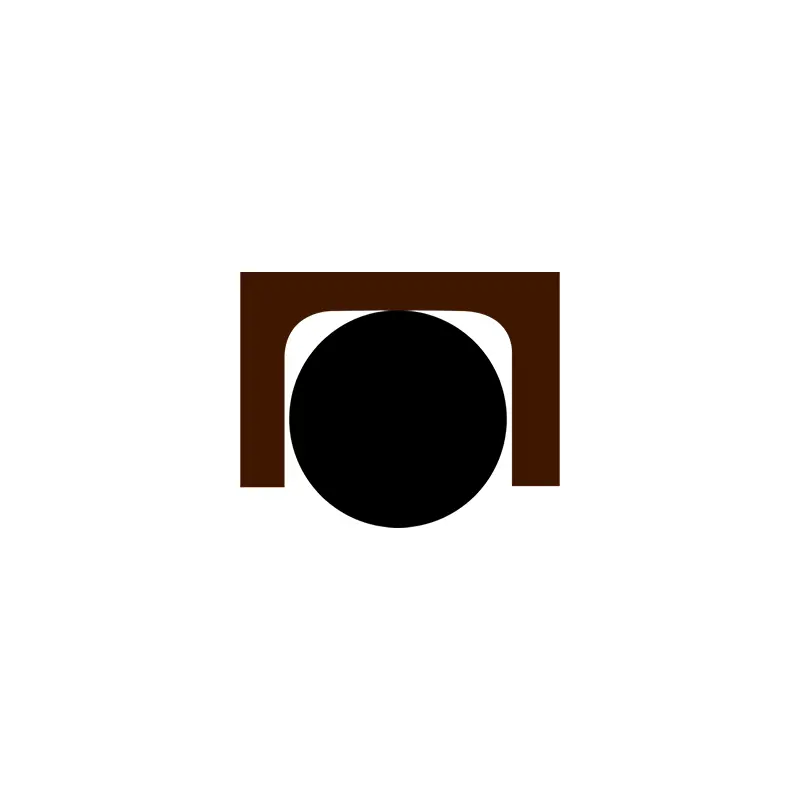

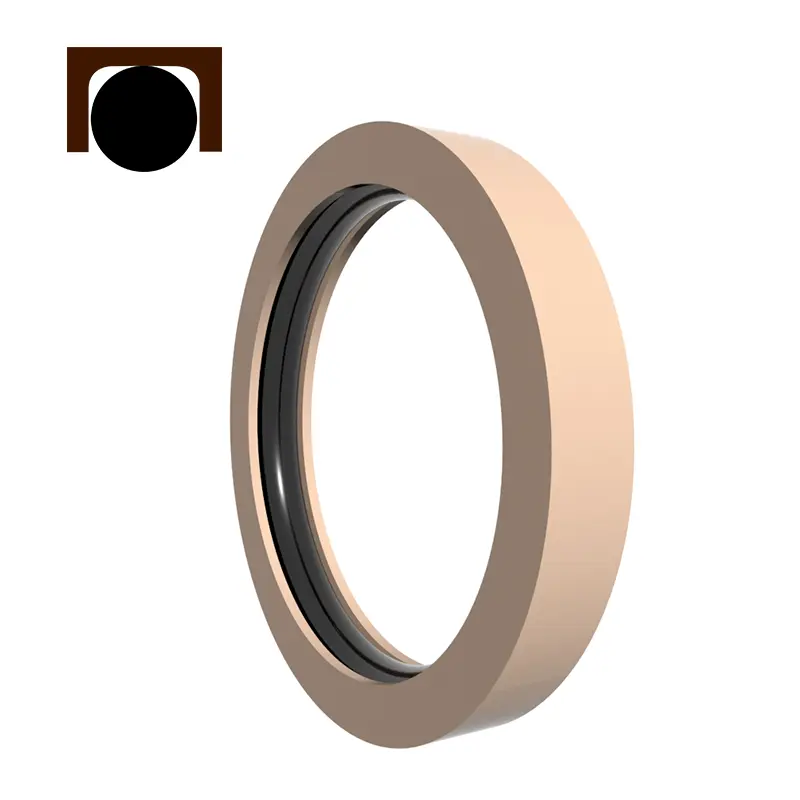

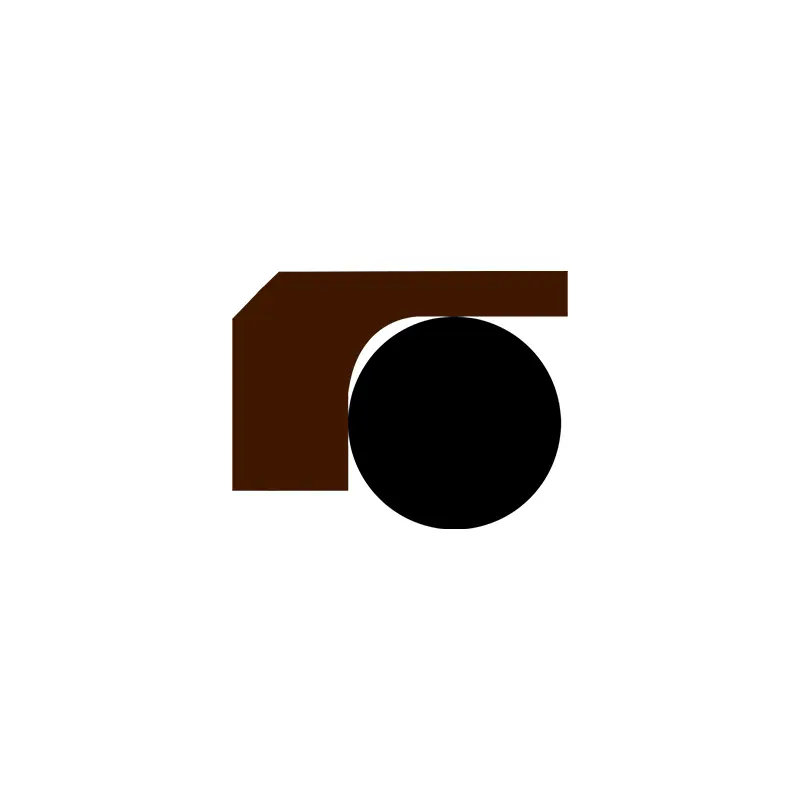

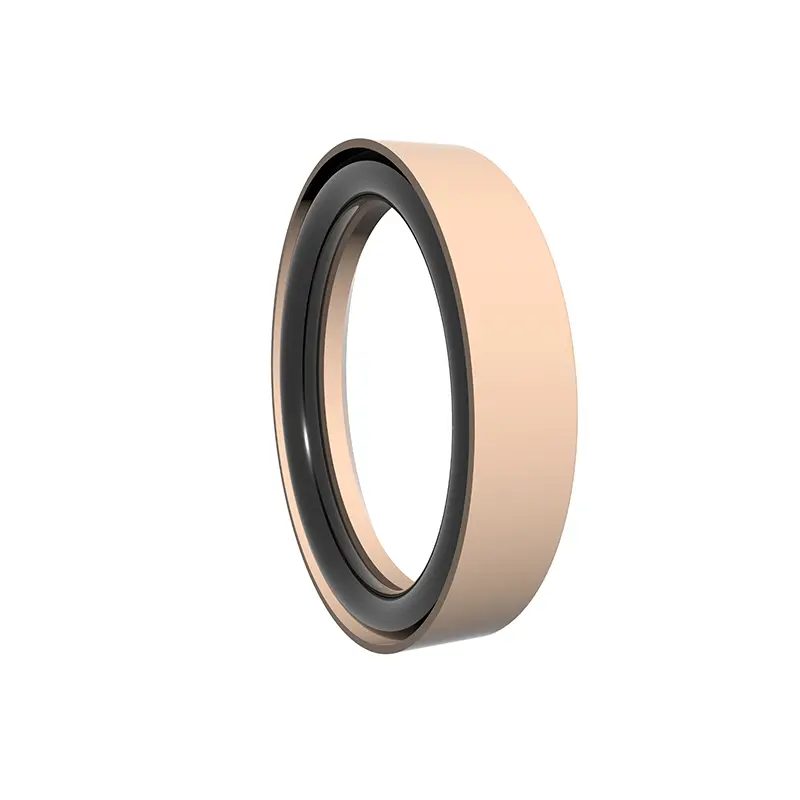

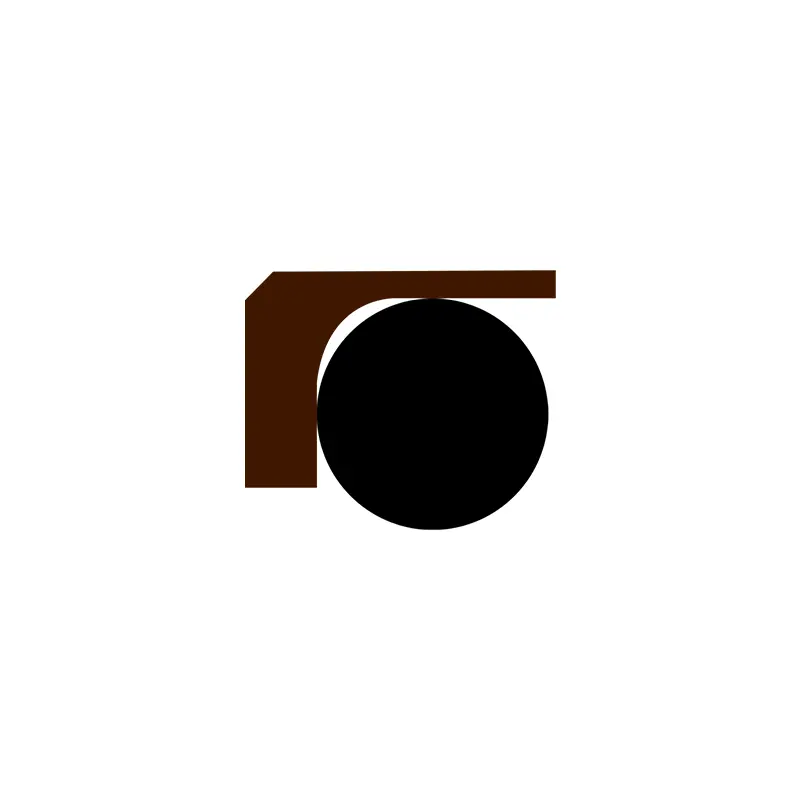

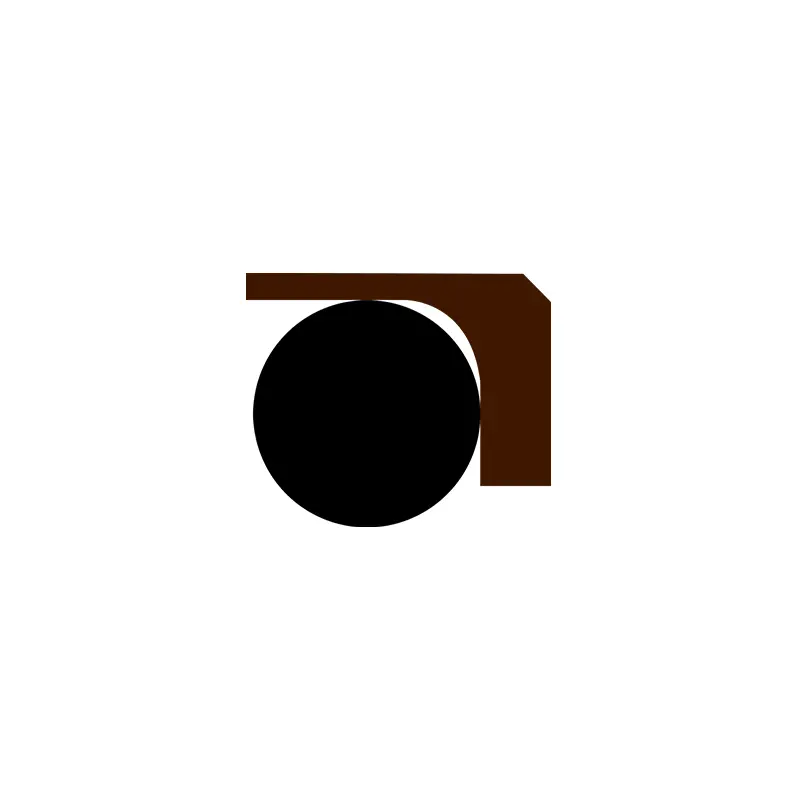

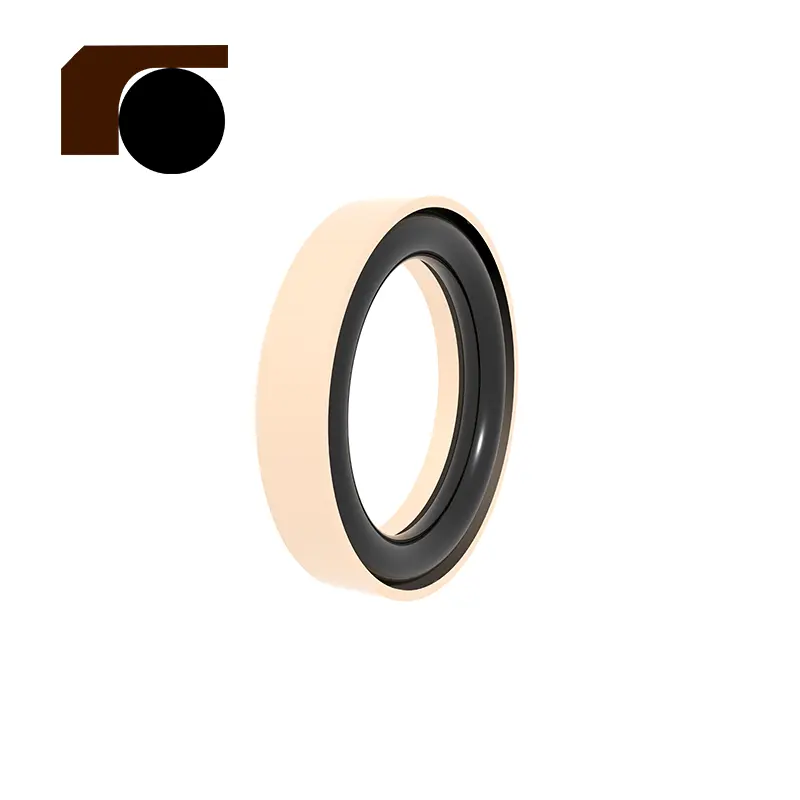

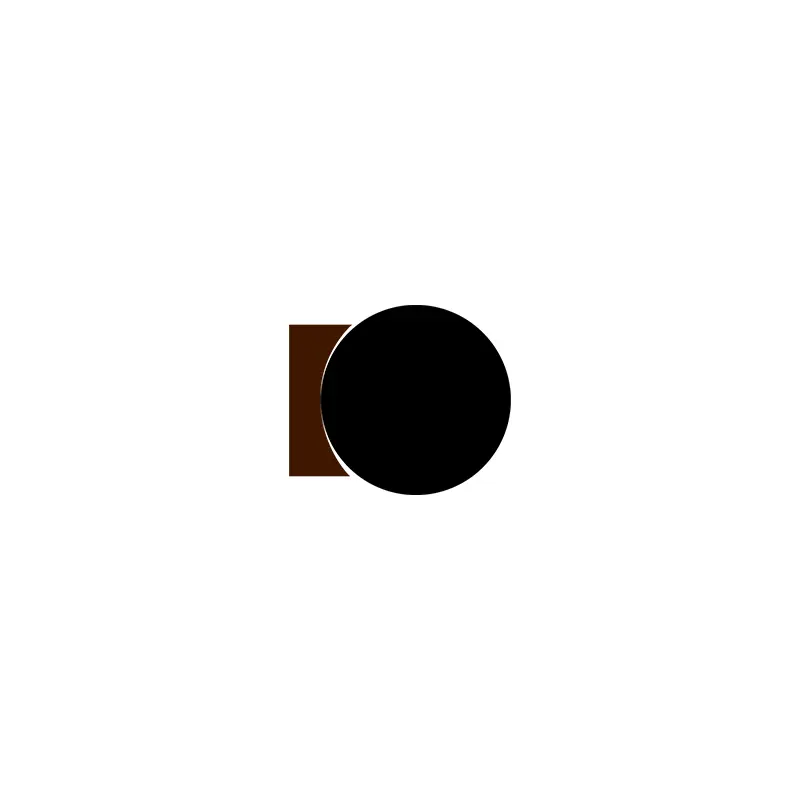

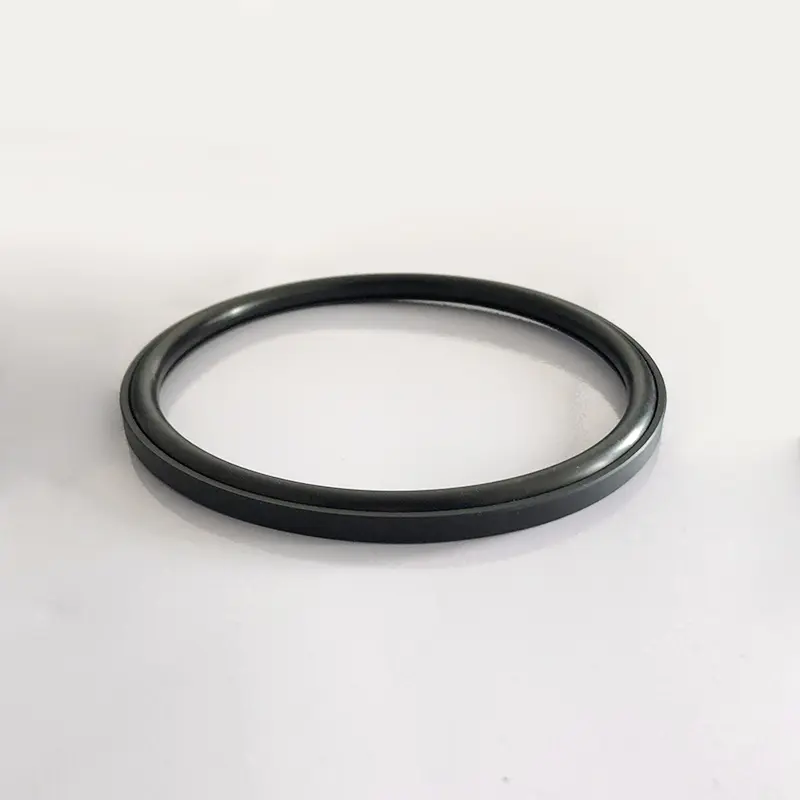

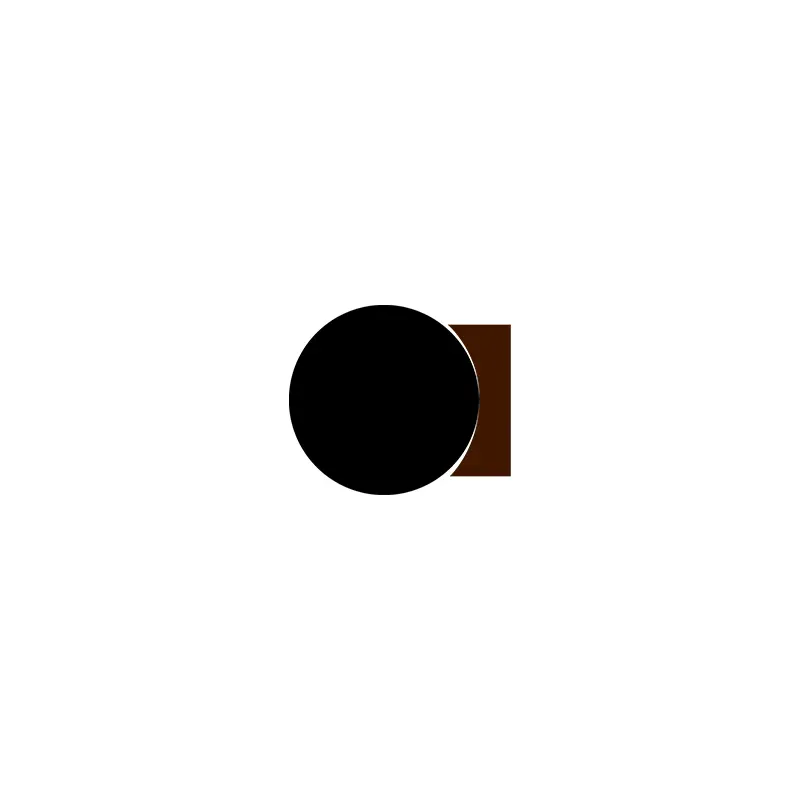

ซีลนี้ประกอบด้วยแหวนปิดผนึกมุมขวาที่ทำจาก PTFE และโอริง โอริงถูกบีบอัดล่วงหน้าเพื่อสร้างแรงหนีบเพื่อให้ได้การปิดผนึก แรงหนีบของซีลเพิ่มขึ้นภายใต้แรงกดดันนั่นคือยิ่งความดันสูงขึ้นเท่าไหร่การปิดผนึกก็จะยิ่งดีขึ้นเท่านั้น เนื่องจากแหวนลื่นใช้โครงสร้างซี่โครงด้านข้างโอริงจะไม่ถูกบีบออกและสามารถทนต่อแรงดันสูงได้

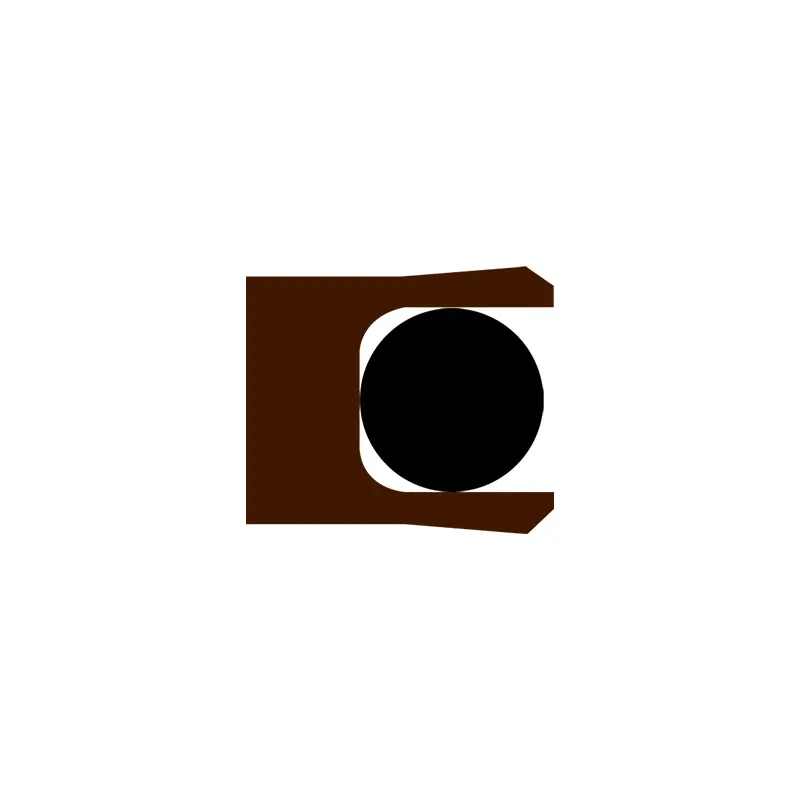

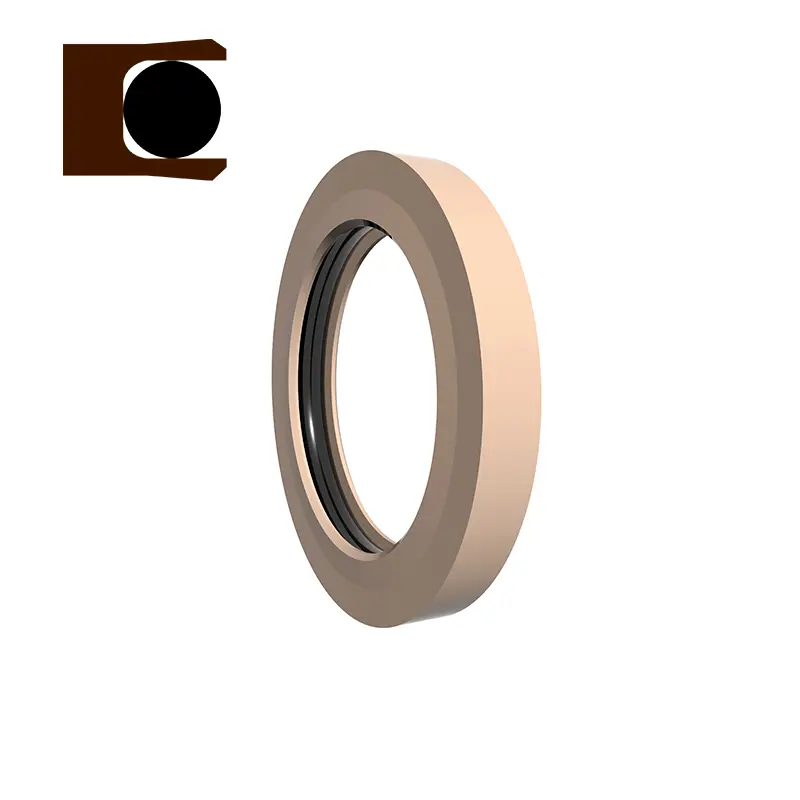

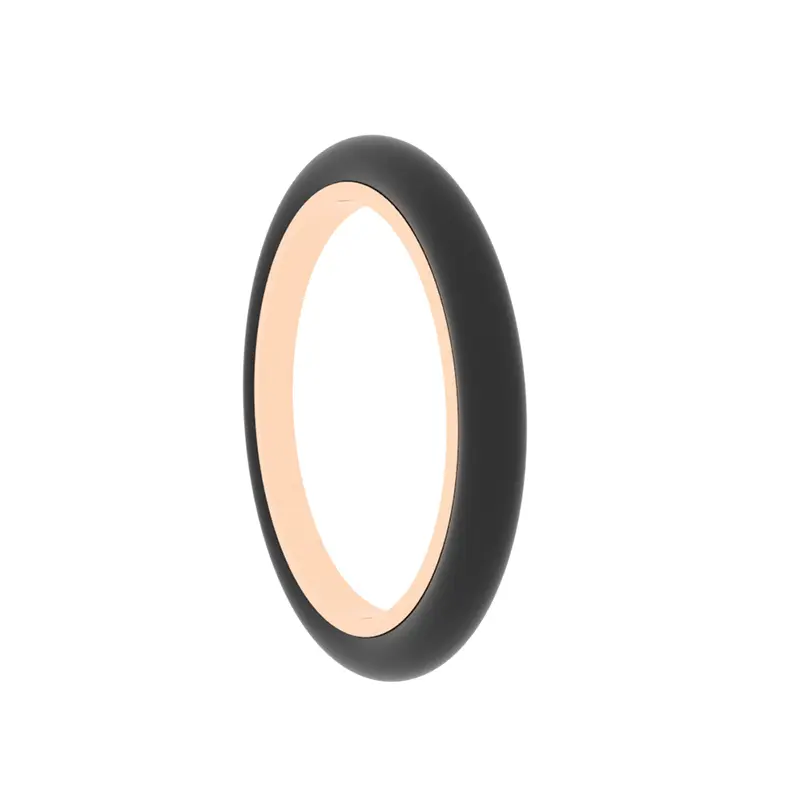

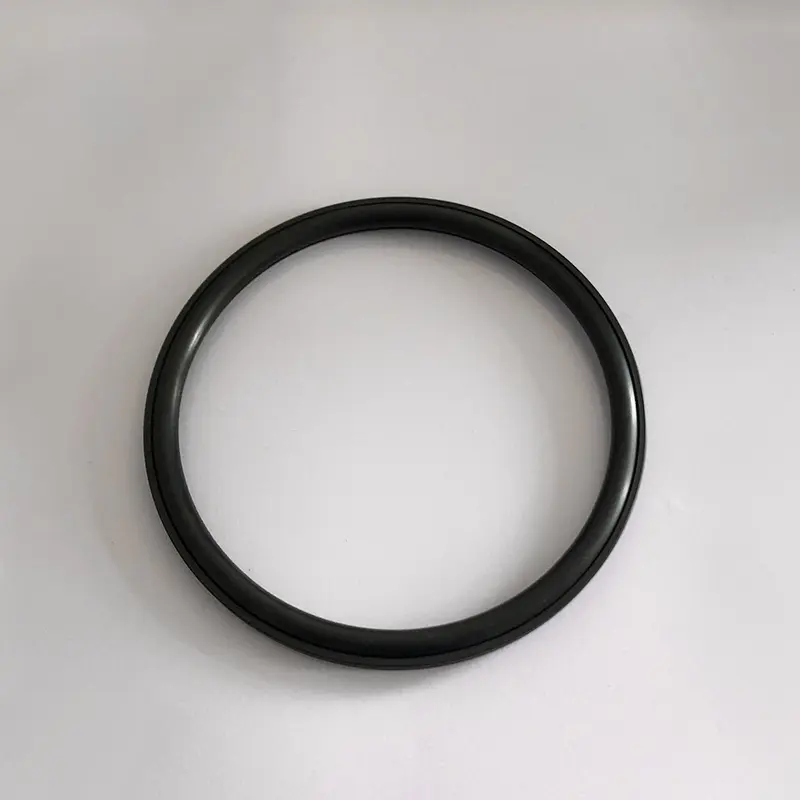

ซีลนี้ประกอบด้วยแหวนปิดผนึกรูป PTFE C และโอริง โอริงถูกบีบอัดล่วงหน้าเพื่อสร้างแรงหนีบเพื่อให้ได้การปิดผนึก แรงหนีบของซีลเพิ่มขึ้นภายใต้แรงกดดันนั่นคือยิ่งความดันสูงขึ้นเท่าไหร่การปิดผนึกก็จะยิ่งดีขึ้นเท่านั้น เนื่องจากแหวนสลิปใช้โครงสร้างซี่โครงสองด้านโอริงจะไม่ถูกบีบออกและสามารถทนต่อแรงดันสูงได้
RC2873
RC2874

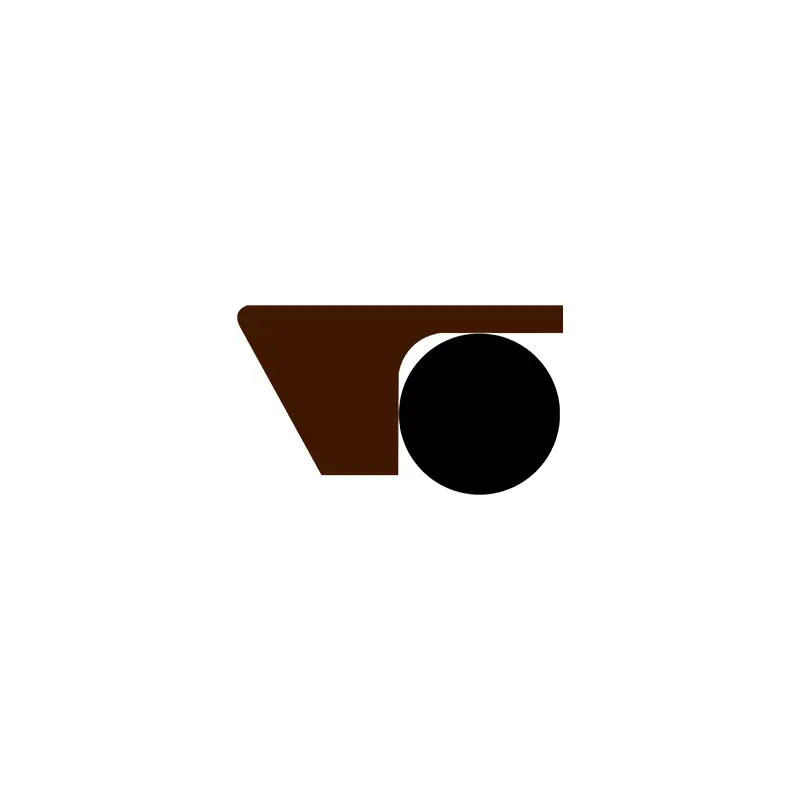

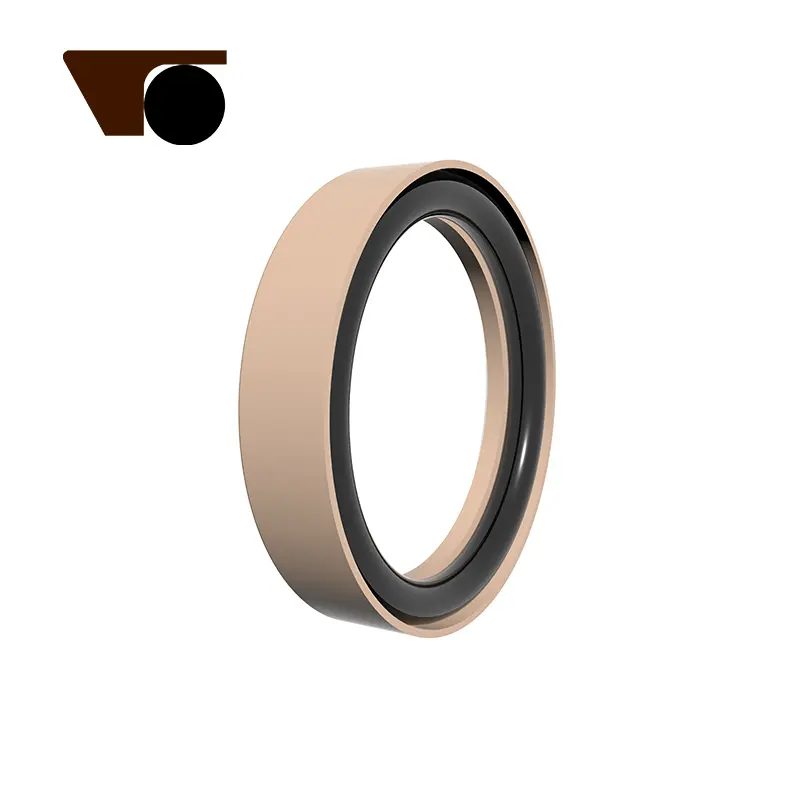

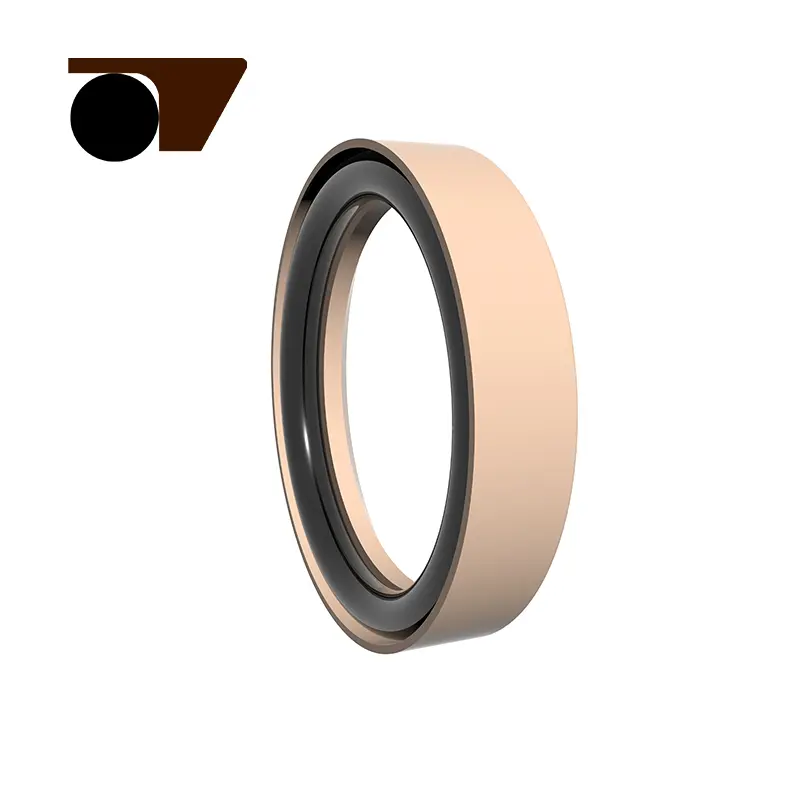

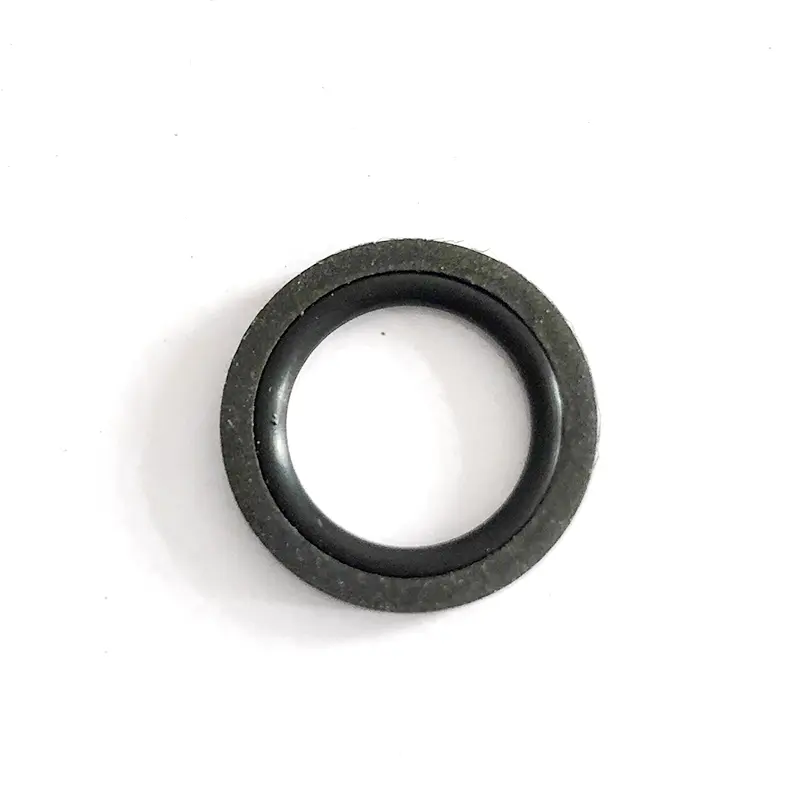

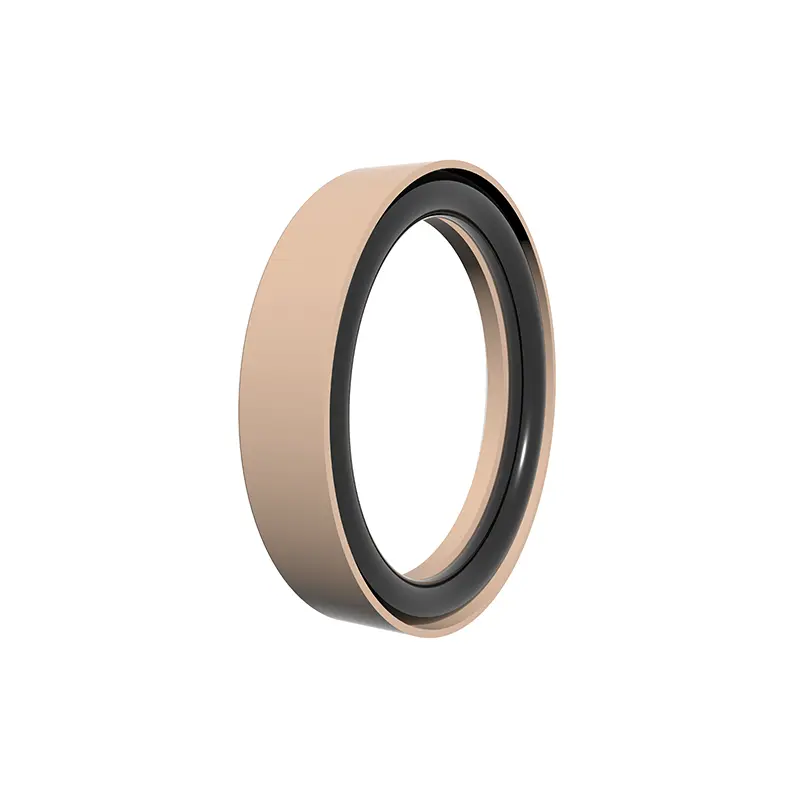

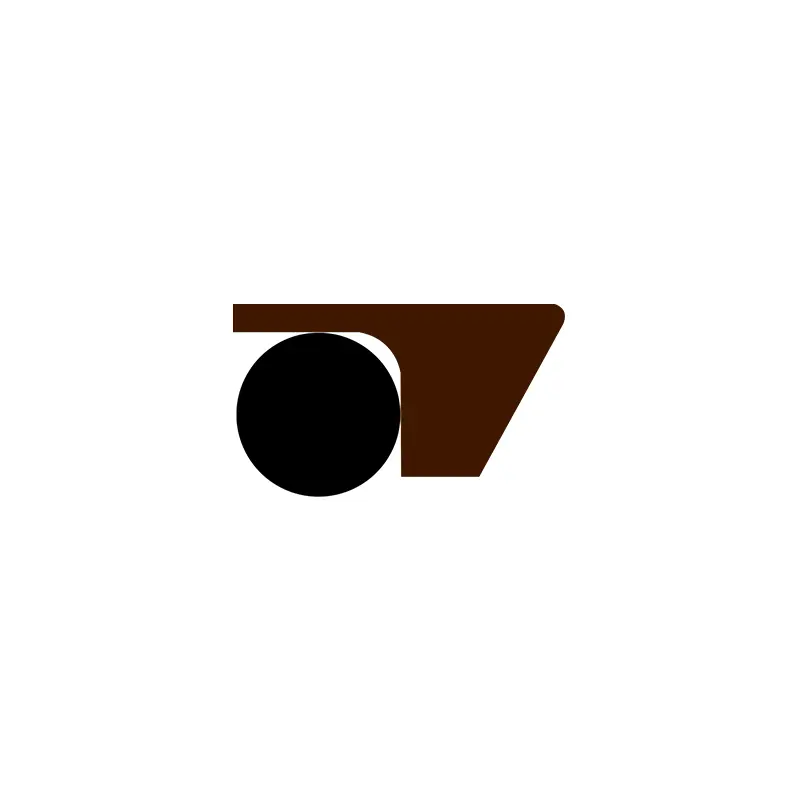

ซีลนี้ประกอบด้วยวงแหวนปิดผนึกรูปเท้าที่ทำจากวัสดุ PTFE ดัดแปลงและโอริง โอริงถูกบีบอัดล่วงหน้าเพื่อสร้างแรงหนีบเพื่อให้ได้การปิดผนึก แรงหนีบของซีลเพิ่มขึ้นภายใต้แรงกดดันนั่นคือยิ่งความดันสูงขึ้นเท่าไหร่การปิดผนึกก็จะยิ่งดีขึ้นเท่านั้น เนื่องจากแหวนลื่นใช้โครงสร้างซี่โครงรูปเท้าด้านข้างโอริงจะไม่ถูกบีบออกและสามารถทนต่อแรงดันสูงและสูงเป็นพิเศษ

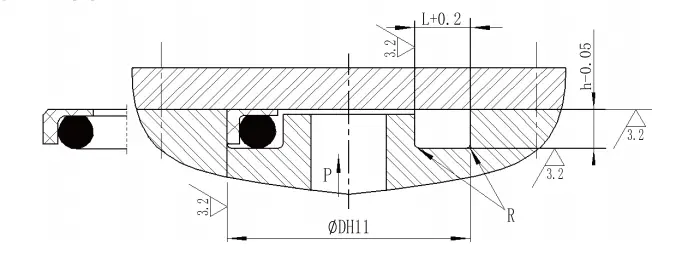

ข้อมูลจำเพาะ:

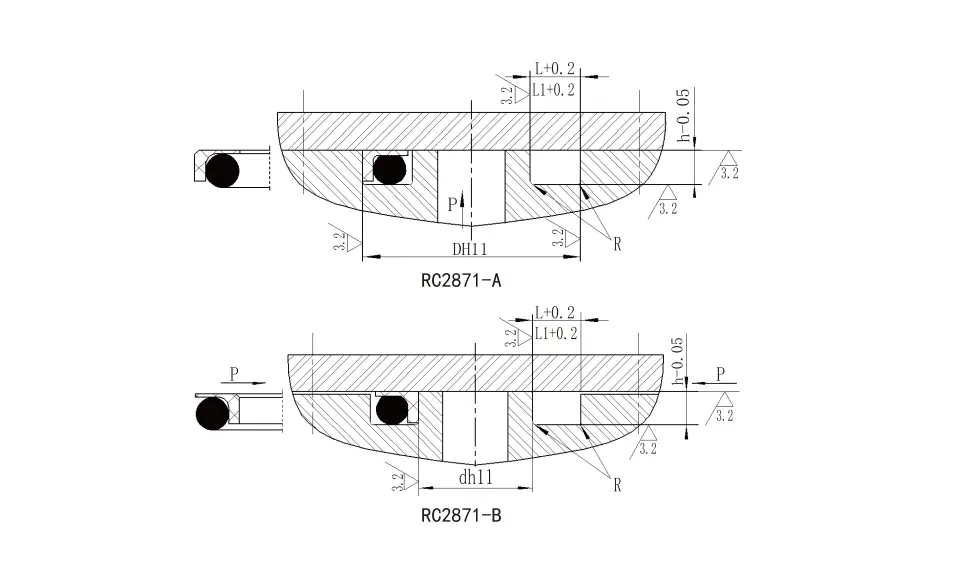

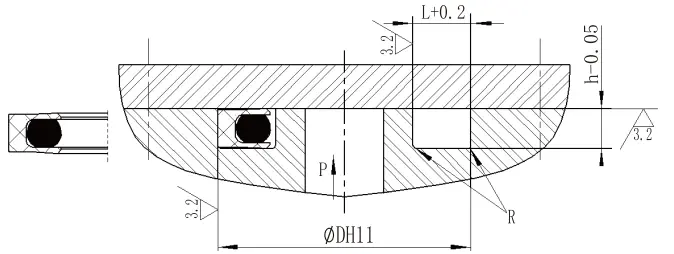

| RC2871-A ข้อมูลจำเพาะประเภทความดันภายใน (ข้อมูลจำเพาะทั้งหมดภายในช่วงพารามิเตอร์พร้อมใช้งาน) | |||||
| ช่วงเส้นผ่าศูนย์กลางด้านนอก D H11 |
ความลึกของร่อง h-0.05 |
ร่องความกว้าง L+0.2 |
ร่องความกว้าง
L1+0.2 ความดัน> 80MPA |
มุมโค้งมน rmax |
เส้นผ่านศูนย์กลางลวดโอริง dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| ข้อมูลจำเพาะประเภทความดันภายนอก RC2871-B (ข้อมูลจำเพาะทั้งหมดภายในช่วงพารามิเตอร์พร้อมใช้งาน) | |||||
| ช่วงเส้นผ่าศูนย์กลางด้านนอก DH11 | ความลึกของร่อง h-0.05 |
ร่องความกว้าง L+0.2 |
ร่องความกว้าง l1+0.2 ความดัน> 80MPA |
Rounded corners rmax | เส้นผ่านศูนย์กลางลวดโอริง dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

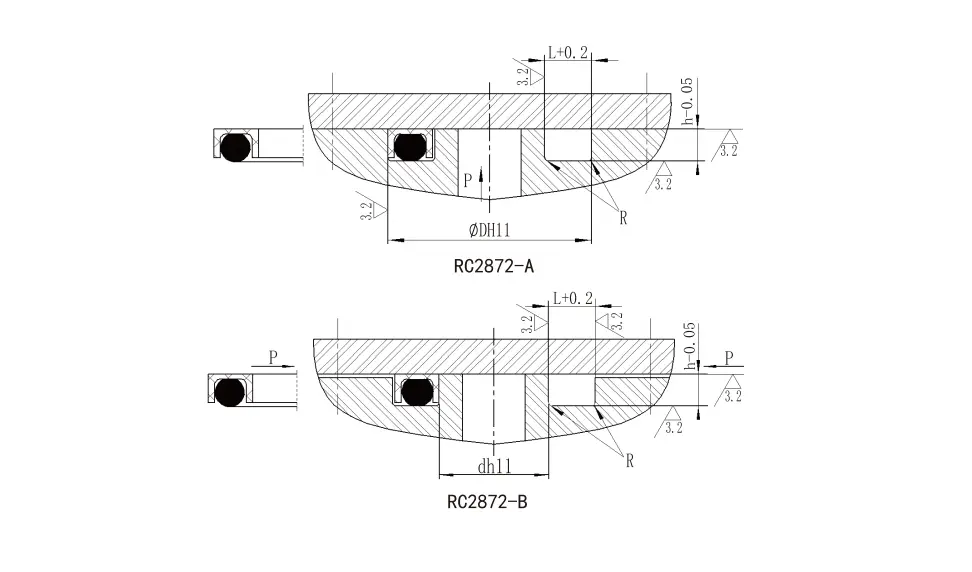

| ข้อมูลจำเพาะประเภทความดันภายใน RC2872-A (ข้อมูลจำเพาะทั้งหมดภายในช่วงพารามิเตอร์พร้อมใช้งาน) | ||||
| ช่วงเส้นผ่าศูนย์กลางด้านนอก D H11 |
ความลึกของร่อง h-0.05 |
ร่องความกว้าง L+0.2 |
มุมโค้งมน rmax |
เส้นผ่านศูนย์กลางลวดโอริง dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| ข้อมูลจำเพาะประเภทความดันภายนอก RC2872-B (ข้อมูลจำเพาะทั้งหมดภายในช่วงพารามิเตอร์พร้อมใช้งาน) | ||||
| ช่วงเส้นผ่าศูนย์กลางด้านนอก D H11 |
ความลึกของร่อง h-0.05 |
ร่องความกว้าง L+0.2 |
มุมโค้งมน R |
เส้นผ่านศูนย์กลางลวดโอริง dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| ช่วงเส้นผ่าศูนย์กลางด้านนอก DH11 |
ความลึกของร่อง h-0.05 |
ร่องความกว้าง L+0.2 |
มุมโค้งมน rmax |
เส้นผ่านศูนย์กลางลวดโอริง dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| ช่วงเส้นผ่าศูนย์กลางด้านนอก DH11 |
ความลึกของร่อง h-0.05 |
ร่องความกว้าง L+0.2 |
มุมโค้งมน rmax |
เส้นผ่านศูนย์กลางลวดโอริง dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

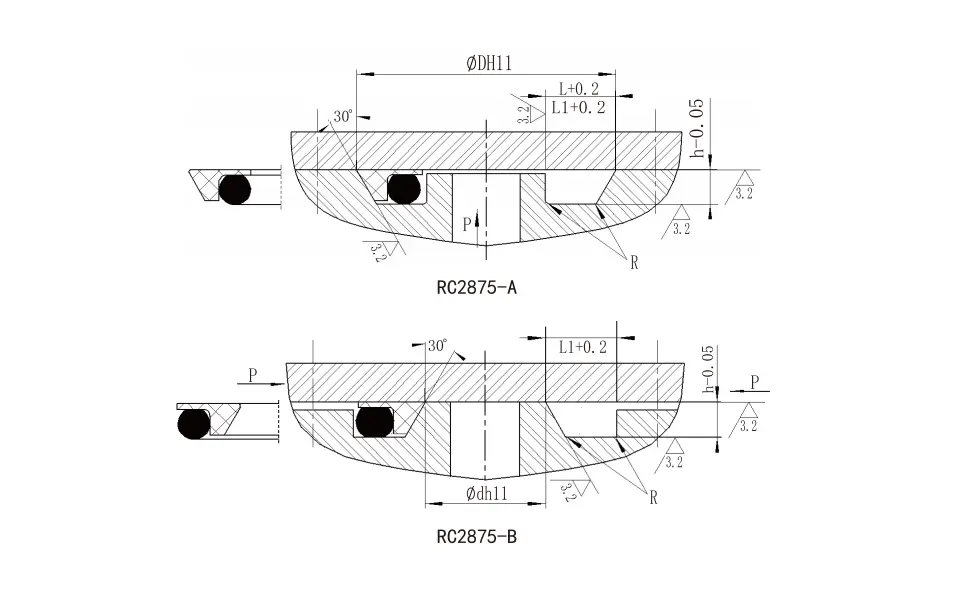

| RC2875-A ข้อมูลจำเพาะประเภทความดันภายใน (ข้อมูลจำเพาะทั้งหมดภายในช่วงพารามิเตอร์พร้อมใช้งาน) | |||||
| ช่วงเส้นผ่าศูนย์กลางด้านนอก D H11 |
ความลึกของร่อง h-0.05 |
ร่องความกว้าง L+0.2 |
ร่องความกว้าง l1+0.2 ความดัน> 100mpa |
มุมโค้งมน rmax |
เส้นผ่านศูนย์กลางลวดโอริง dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| ข้อมูลจำเพาะประเภทความดันภายนอก RC2875-B (ข้อมูลจำเพาะทั้งหมดภายในช่วงพารามิเตอร์พร้อมใช้งาน) | |||||
| ช่วงเส้นผ่าศูนย์กลางด้านนอก D H11 |
ความลึกของร่อง h-0.05 |
ร่องความกว้าง L+0.2 |
ร่องความกว้าง l1+0.2 ความดัน> 100mpa |
มุมโค้งมน rmax |
เส้นผ่านศูนย์กลางลวดโอริง dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| ซีลหน้าแปลนปลายความดันสูงสภาพการทำงานที่ใช้บังคับ | ||||
| ประวัติโดยย่อ | แบบอย่าง | ความดัน (MPA) |
อุณหภูมิ (℃) | สื่อ |
 |
RC2871-A | ≤300 | -35 ~+100 (การจับคู่ O-Ring NBR) | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (การจับคู่ O-Ring NBR) | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (การจับคู่ O-Ring NBR) | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (การจับคู่ O-Ring NBR) | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (การจับคู่ O-Ring NBR) | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (การจับคู่ O-Ring NBR) | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (การจับคู่ O-Ring NBR) | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (วงแหวนสี่เหลี่ยมที่ตรงกัน NBR) | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| -20 ~+200 (วงแหวนสี่เหลี่ยมที่ตรงกัน FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (วงแหวนสี่เหลี่ยมที่ตรงกัน NBR) | น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (การจับคู่ O-Ring NBR) -20 ~+200 (การจับคู่โอริง FKM) |
น้ำมันไฮดรอลิกอิมัลชันน้ำก๊าซ ฯลฯ |
