ซีลเพลาสำหรับสารละลายซีเมนต์แรงดันสูง: อายุการใช้งานสูง แรงเสียดทานต่ำ ประสิทธิภาพการซีลที่ดีเยี่ยม การออกแบบที่กะทัดรัด และติดตั้ง ใช้งาน และบำรุงรักษาง่าย ขอบซีลแบบพิเศษและการออกแบบความหนาที่เหมาะสมช่วยให้การซีลที่ดีแม้ในตัวกลางที่มีฤทธิ์รุนแรง เช่น สารละลายซีเมนต์ เมื่อใช้สำหรับปิดผนึกสื่อที่มีลักษณะคล้ายโคลน เราแนะนำให้หล่อลื่นด้วยจาระบีระหว่างซีลสองตัว (หรือมากกว่า)
สภาพการทำงานที่เกี่ยวข้อง (ค่าจำกัดไม่ควรเกิดขึ้นพร้อมกัน)
|
ความดัน/เมกะปาสคาล |
อุณหภูมิ / องศาเซลเซียส |
ความเร็ว/เมตร/วินาที |
ปานกลาง |
|
|
การเคลื่อนไหวแบบลูกสูบ |
การเคลื่อนที่แบบหมุน |
|||
|
≤100 |
-35~+100 (พร้อมโอริง NBR ที่เข้ากัน) |
≤6 |
≤2 |
น้ำ โคลน น้ำมันดิบ น้ำมันไฮดรอลิก อิมัลชัน |
|
-20~+200 (พร้อมโอริง FKM ที่ตรงกัน) |
||||
เมื่อคุณพบคำถามหรือเหตุฉุกเฉินใด ๆ ระหว่างการใช้ผลิตภัณฑ์ของคุณ คุณสามารถติดต่อ Ruichen ได้ตลอดเวลา เราให้บริการสายด่วนให้คำปรึกษาด้านเทคนิคตลอด 7 x 24 ชั่วโมงเพื่อจัดการกับปัญหาทางเทคนิคเร่งด่วน
ในกรณีที่ซีลรั่ว การสึกหรอผิดปกติ หรือประสิทธิภาพการทำงานล้มเหลว ทีมสนับสนุนด้านเทคนิคของเราจะเริ่มกระบวนการตอบกลับทันทีทางโทรศัพท์หรืออีเมล เราสามารถให้คำตัดสินเบื้องต้นและวิธีแก้ปัญหาแก่คุณผ่านการวินิจฉัยวิดีโอระยะไกล การวิเคราะห์ภาพ และวิธีการอื่นๆ สำหรับปัญหาที่ซับซ้อน เราสัญญาว่าจะจัดทำรายงานการวิเคราะห์เบื้องต้นภายใน 48 ชั่วโมง และหากจำเป็น จะส่งวิศวกรไปที่ไซต์งานเพื่อให้การสนับสนุนทางเทคนิค และร่วมกันตรวจสอบปัญหากับคุณจนกว่าปัญหาจะได้รับการแก้ไขอย่างสมบูรณ์
การเลือกใช้วัสดุ
1. วัสดุโอริงที่เหมาะสมได้แก่: R01 ยางไนไตรล์บิวทาไดอีน (NBR), R02 ฟลูออโรรับเบอร์ (FKM) เป็นต้น
2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE4 วัสดุเสริมอื่นๆ ได้แก่ PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 เป็นต้น
ตัวอย่างการสั่งซื้อ
สั่งซื้อรุ่น RC2061-80*91.7*7.6-PTFE4-R01 รุ่น - เส้นผ่านศูนย์กลางเพลา * เส้นผ่านศูนย์กลางร่อง * ความกว้างร่อง - รหัสวัสดุ

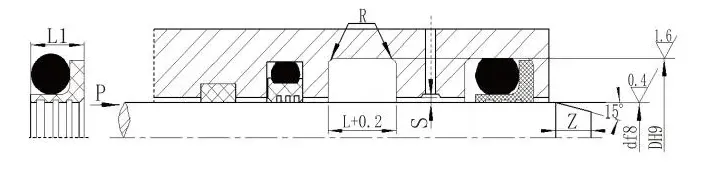

(ก) โครงสร้างแบบเปิด

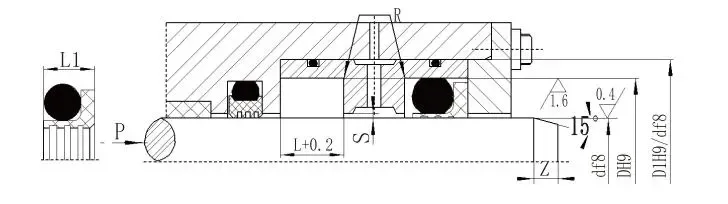

(b) โครงสร้างแบบปิด
ข้อมูลจำเพาะ (มีขนาดใดก็ได้ภายในช่วงที่ระบุ)
|
ช่วงเส้นผ่านศูนย์กลางเพลา รุ่นมาตรฐาน วัน f8 RC2061 |
ช่วงเส้นผ่านศูนย์กลางเพลา ประเภทการรับน้ำหนักมาก วัน f8 RC2061-Z |
เส้นผ่านศูนย์กลางร่อง DH9 |
ความกว้างของร่อง ล+0.2 |
ความกว้างของซีล L1 |
มุมโค้งมน อาร์แม็กซ์ |
การกวาดล้างแนวรัศมี Smax |
แชมเฟอร์ ซมิน |
เส้นผ่านศูนย์กลางลวดโอริง |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
ดี+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
ดี+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
ดี+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
ดี+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
ดี+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางเพลา ≤ 30 มม. แนะนำให้ใช้การออกแบบร่องเปิด
2. เมื่อใช้กับซีลแบบหมุน แนะนำให้ใช้ความแข็งพื้นผิว HRC ≥ 58 สำหรับเพลาหมุน
3. สำหรับแรงกดดันที่มากกว่า 30MPa แนะนำให้ใช้ขนาดที่พอดี H8/8 สำหรับช่องว่างการอัดขึ้นรูป
