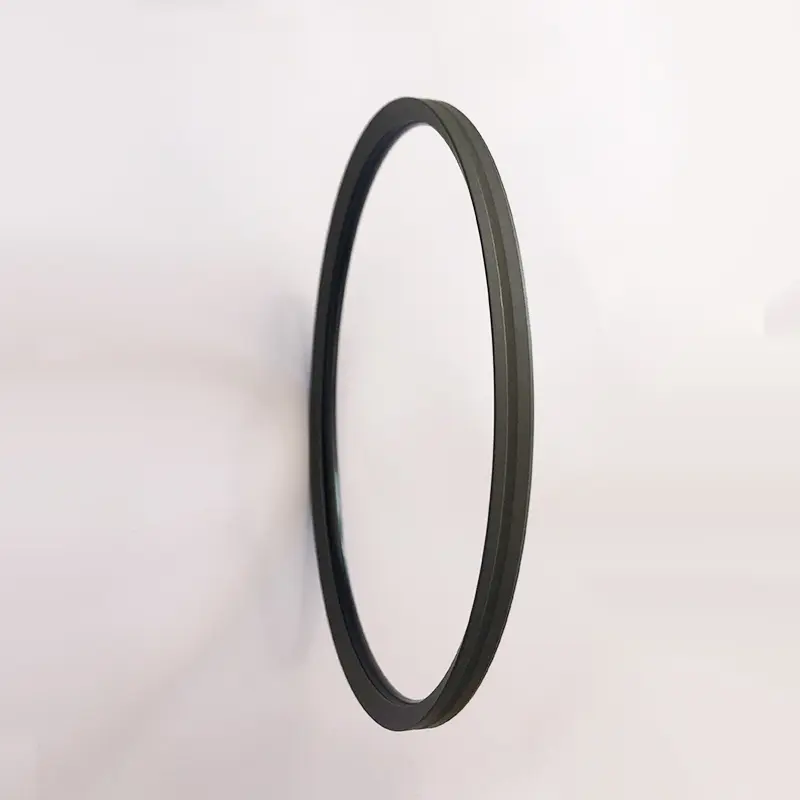

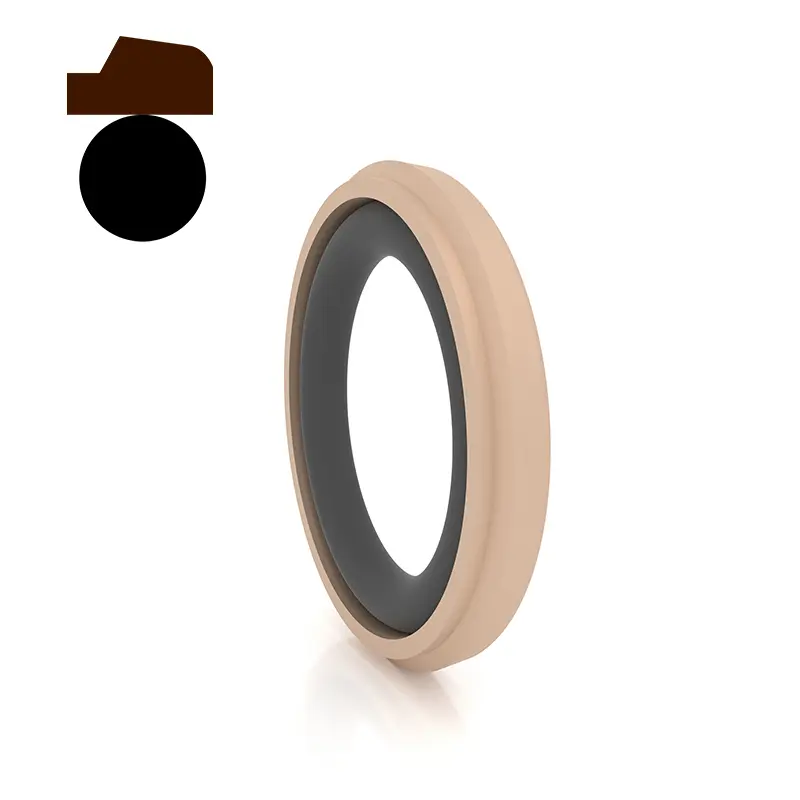

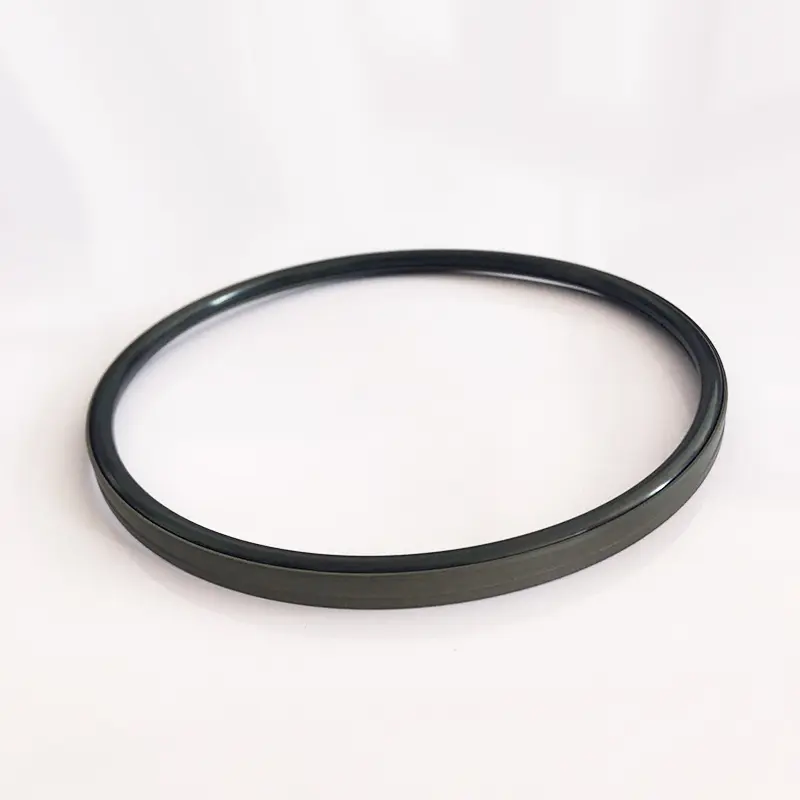

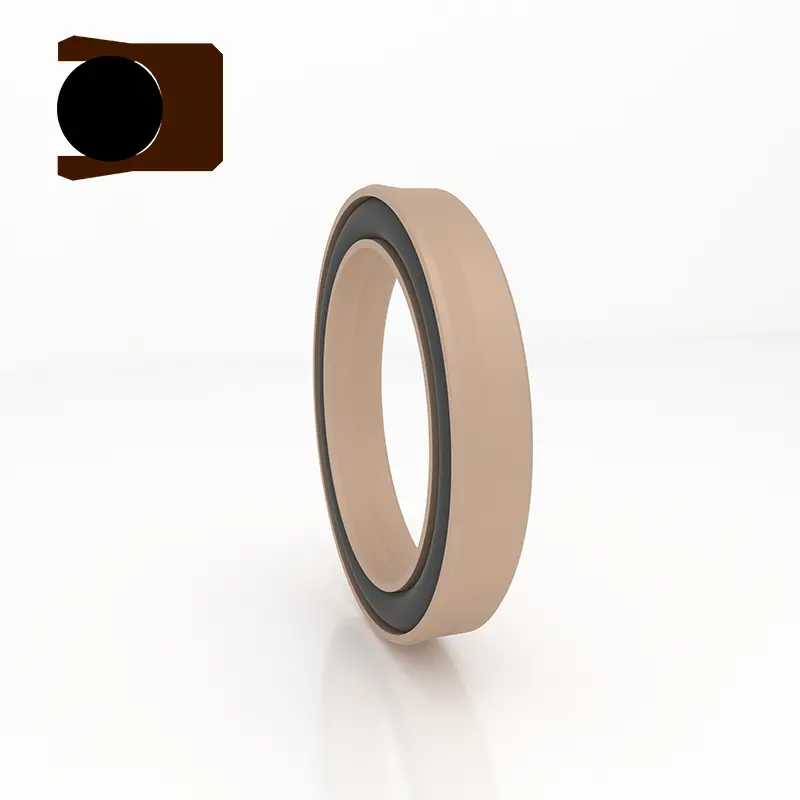

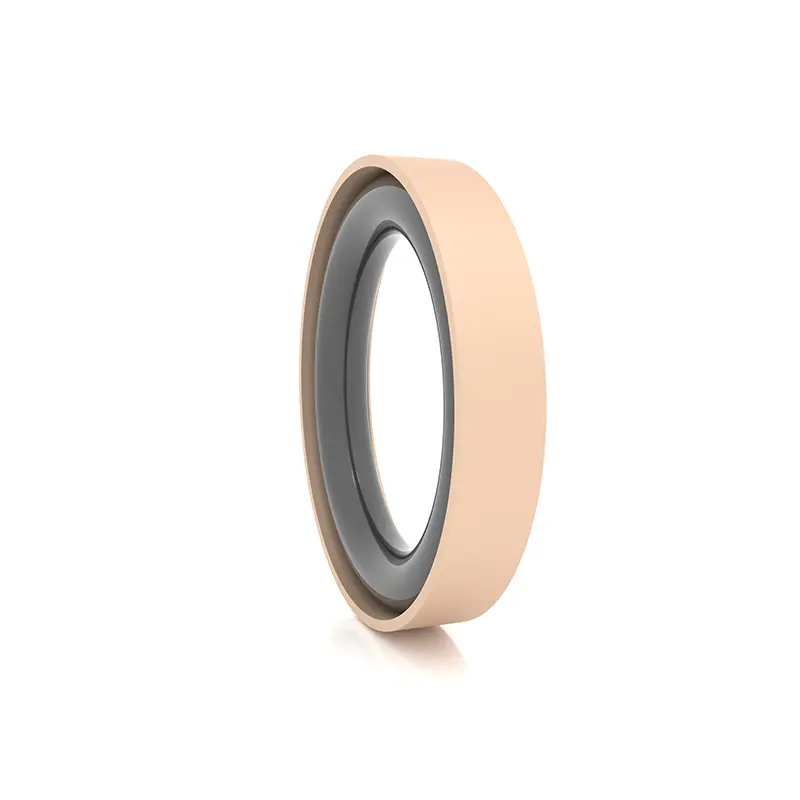

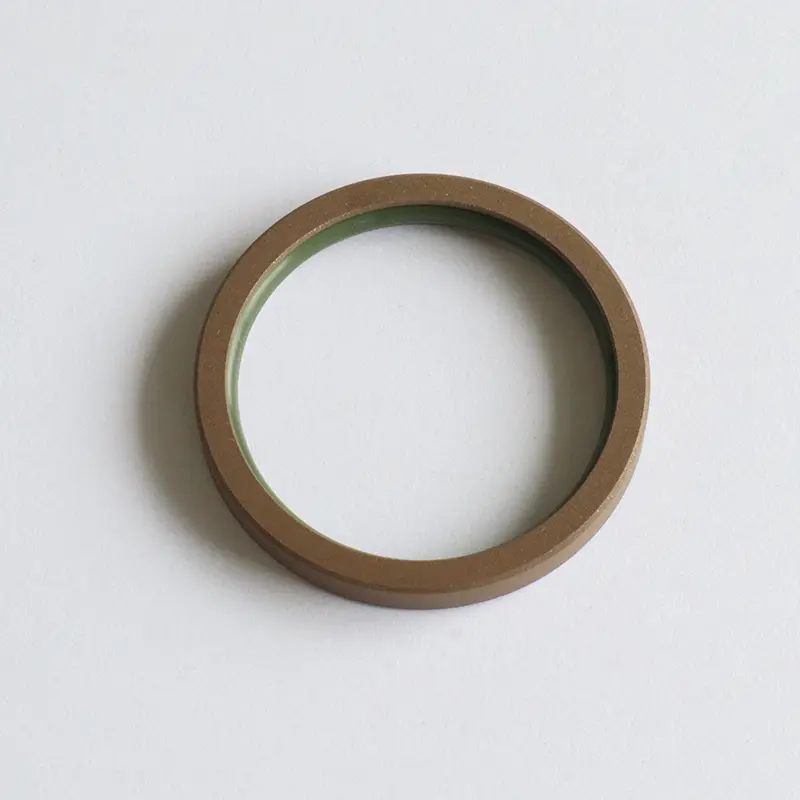

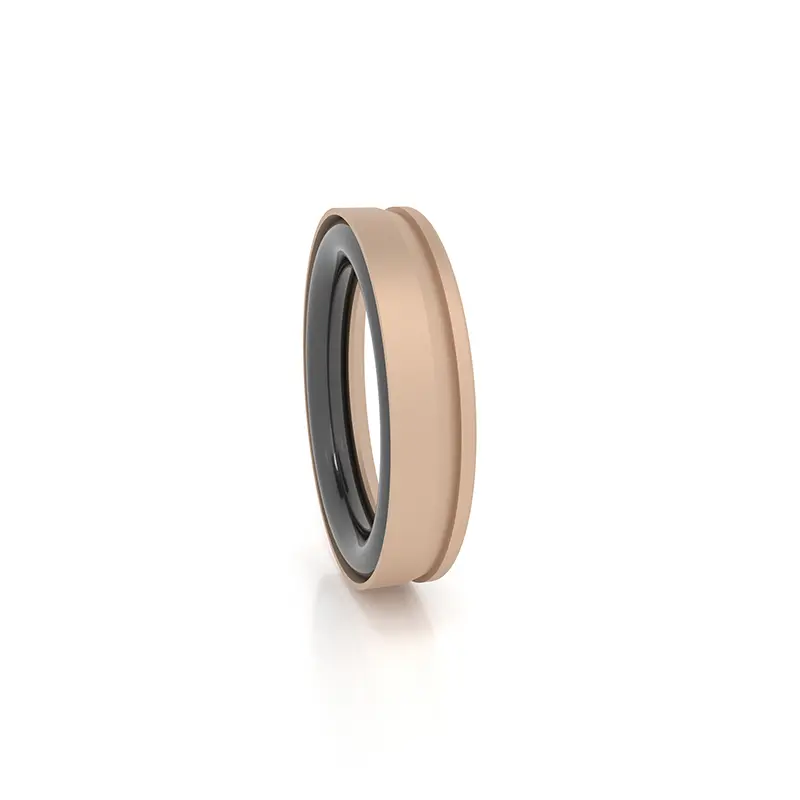

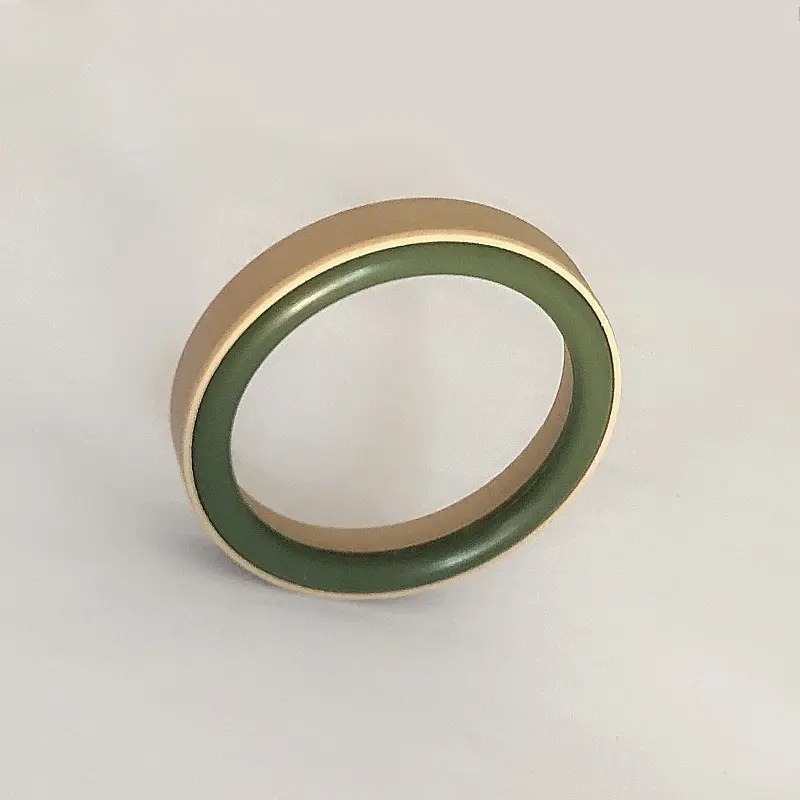

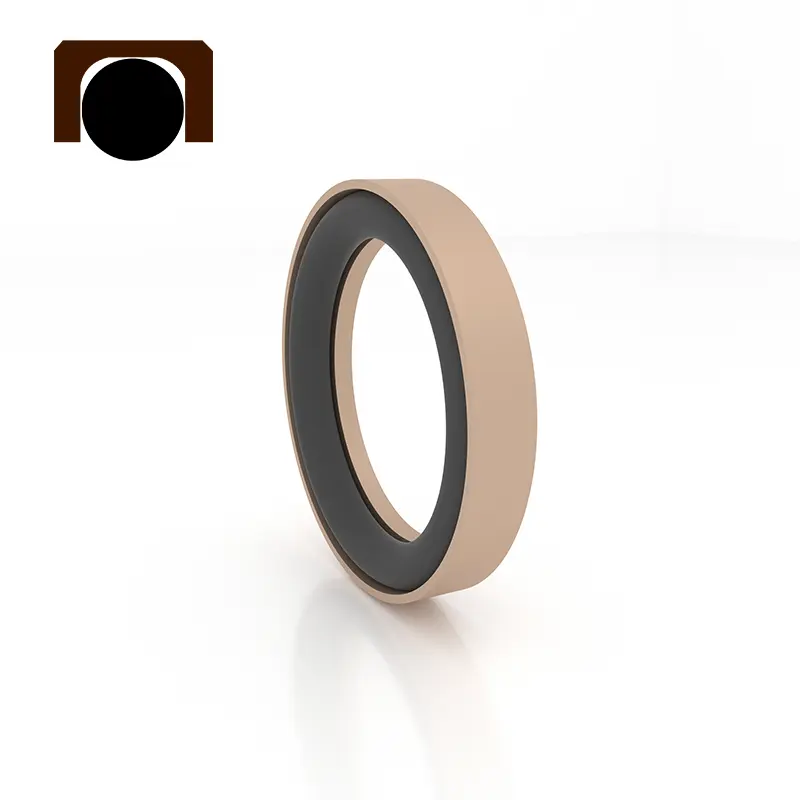

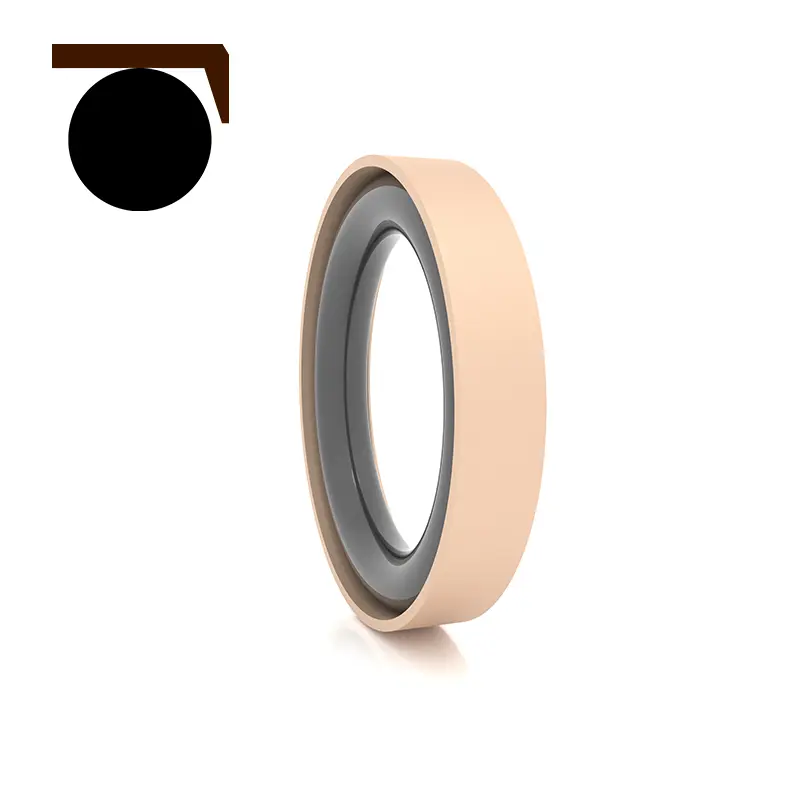

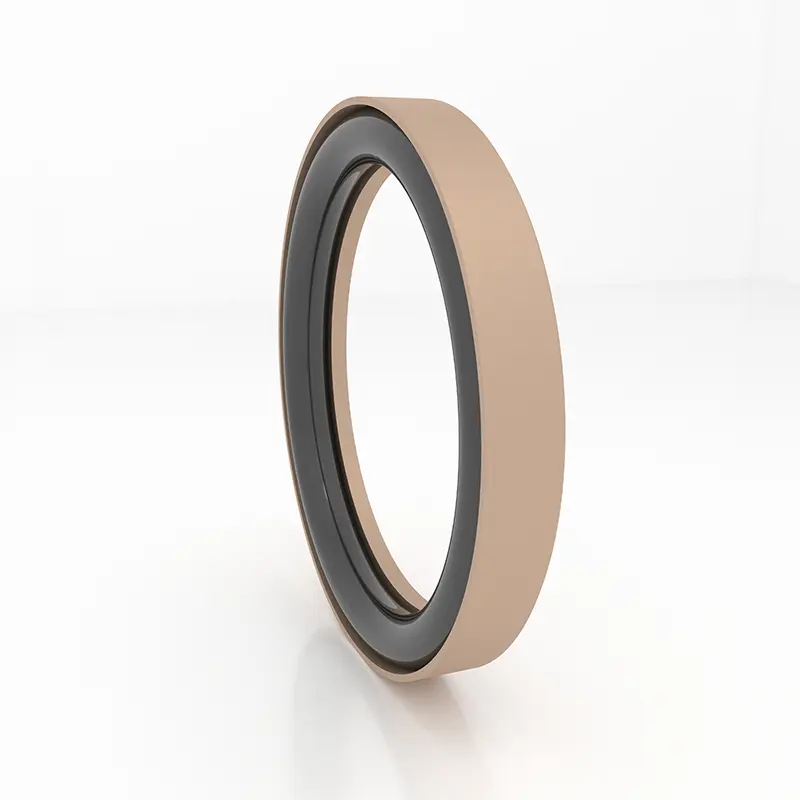

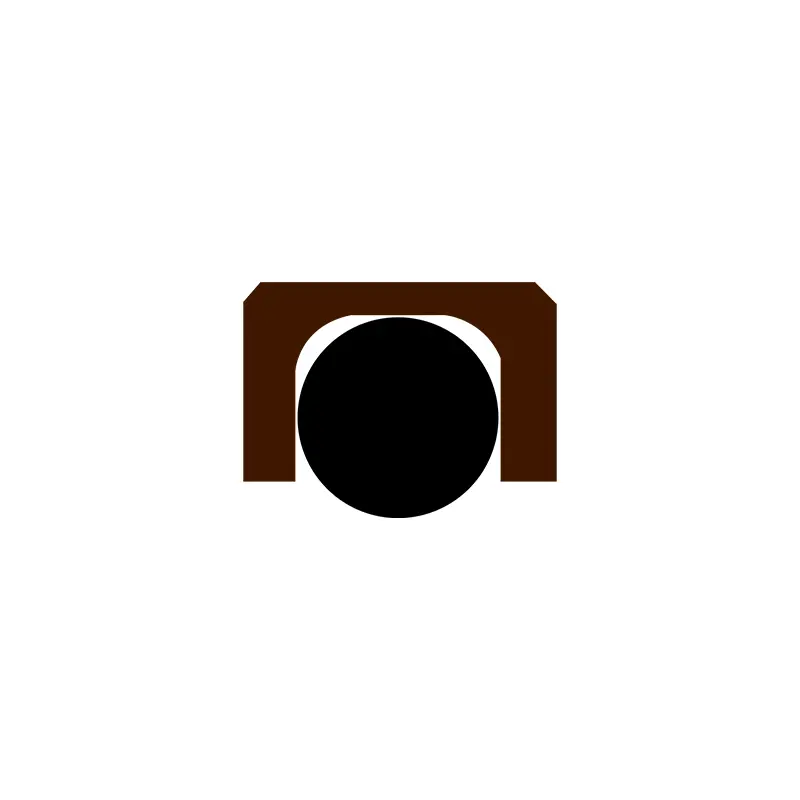

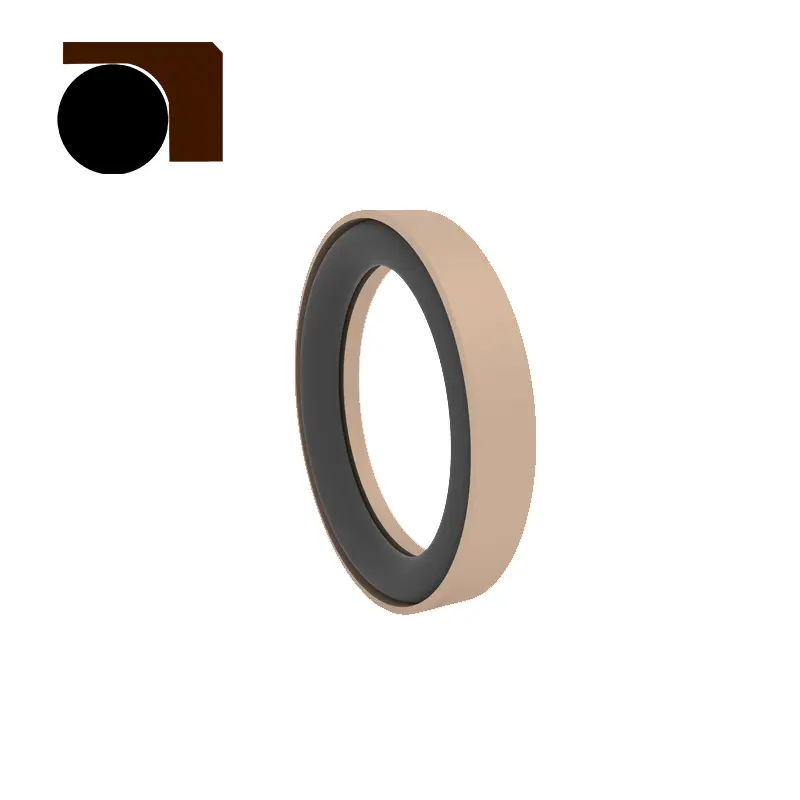

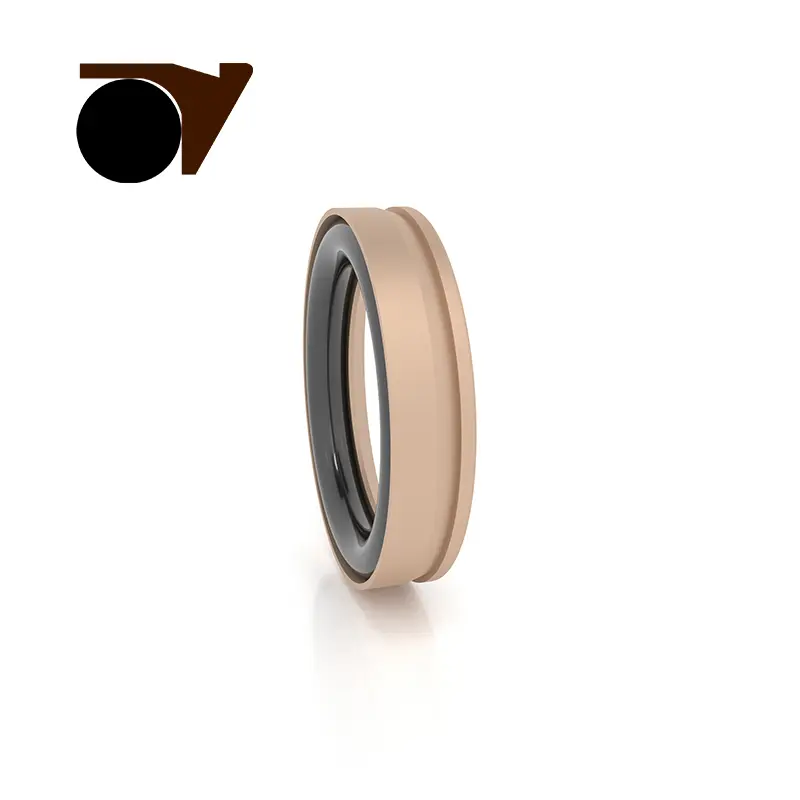

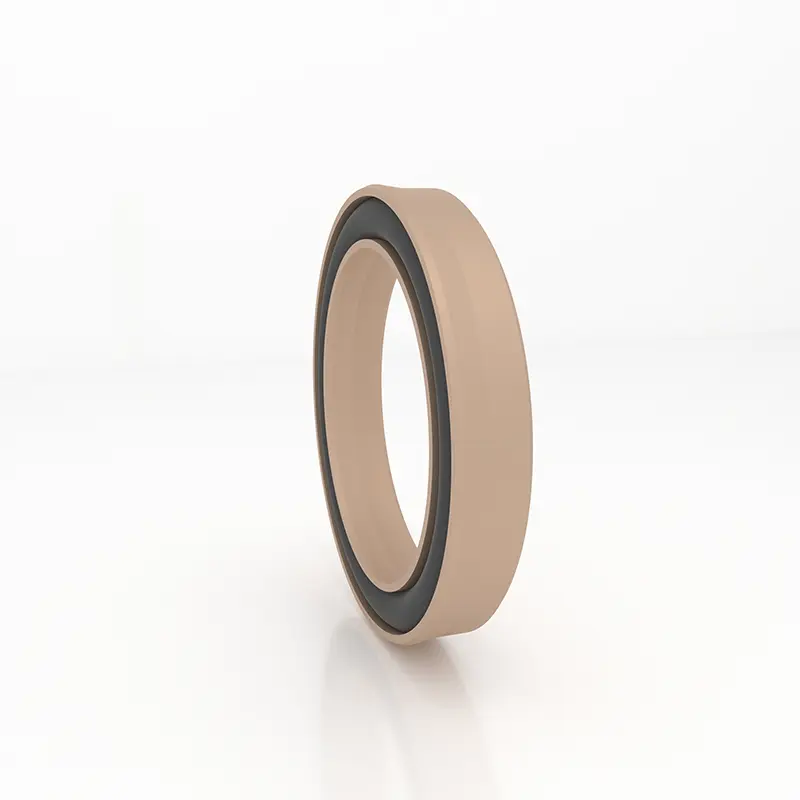

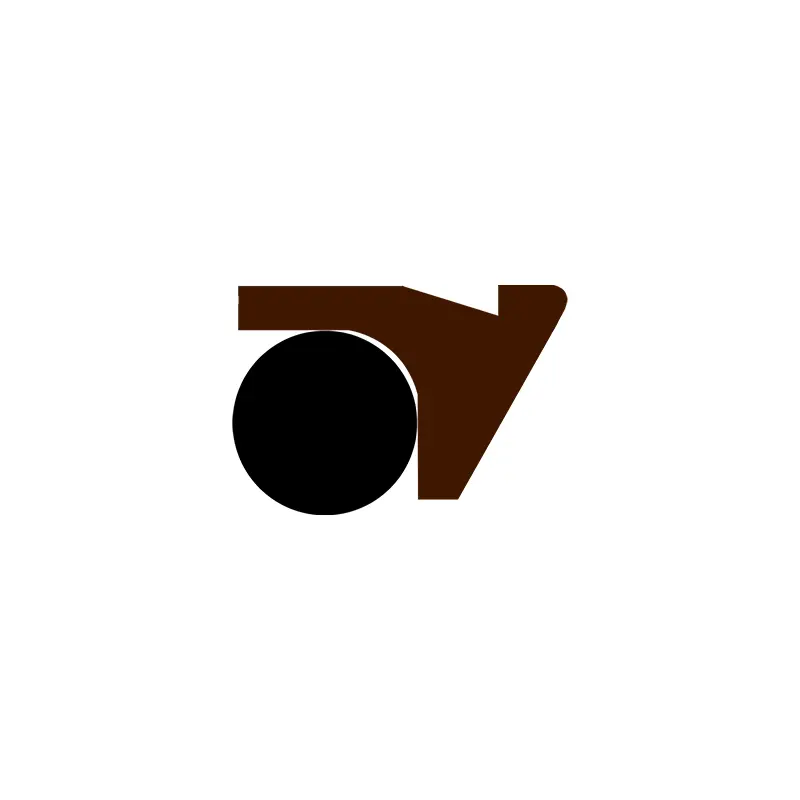

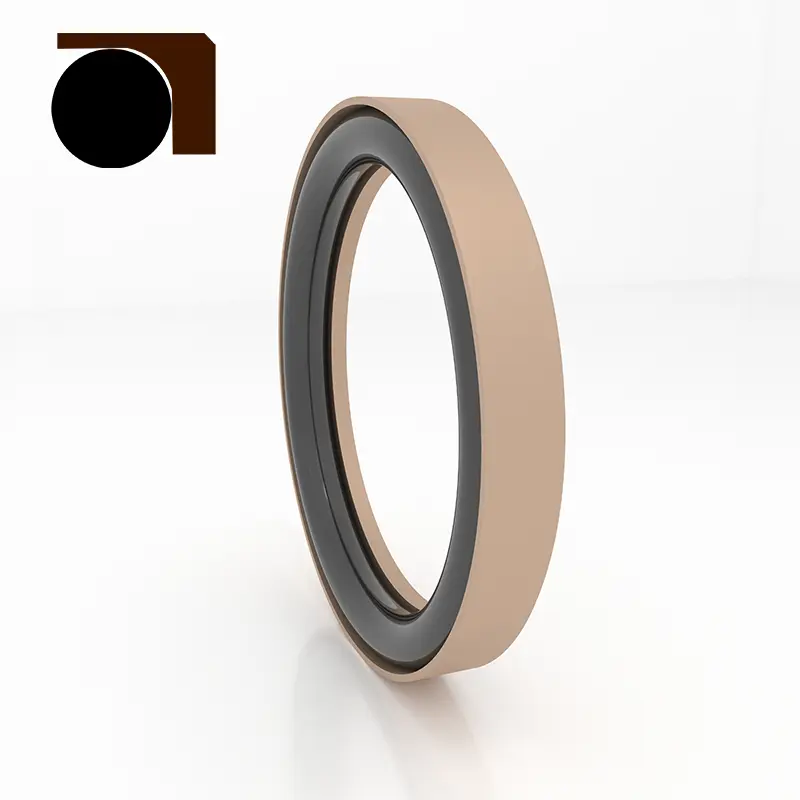

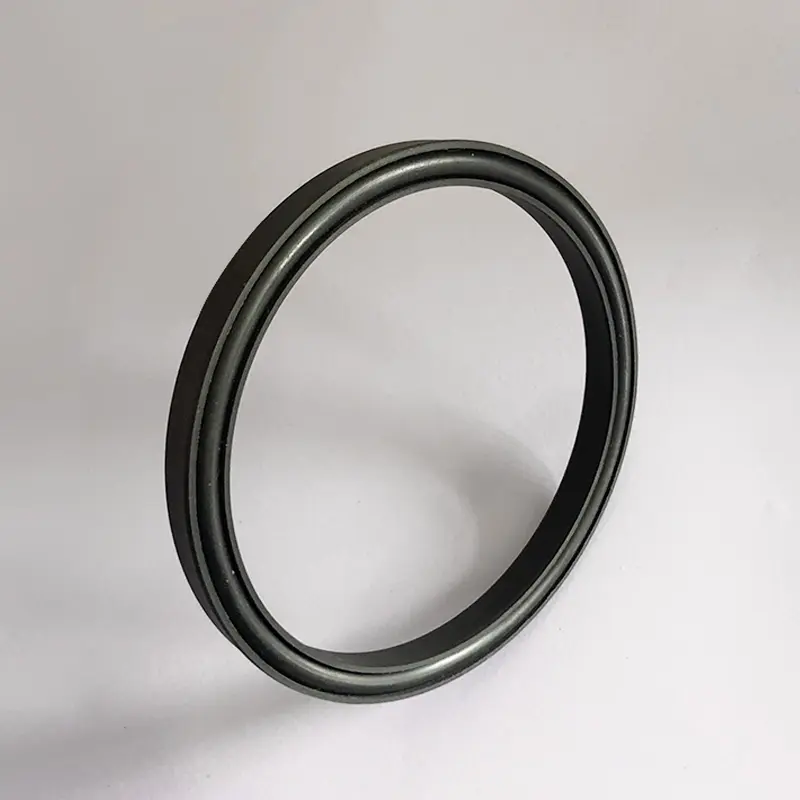

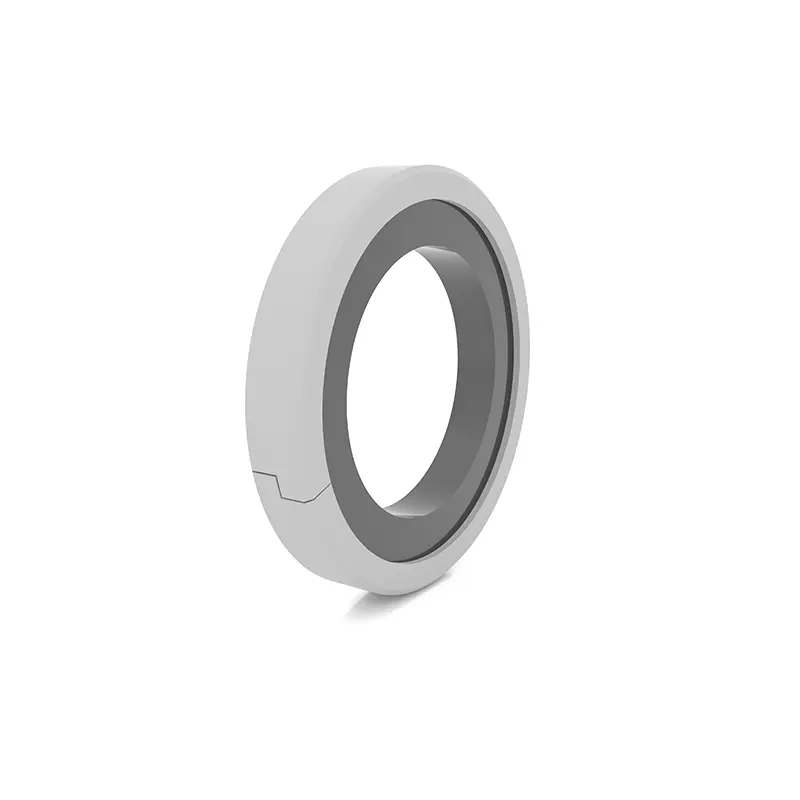

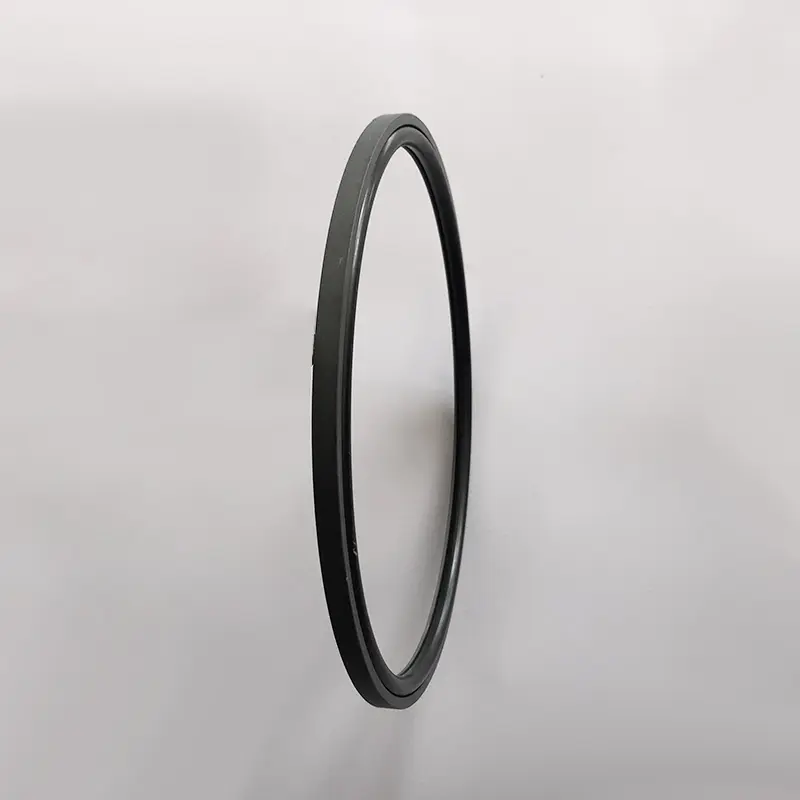

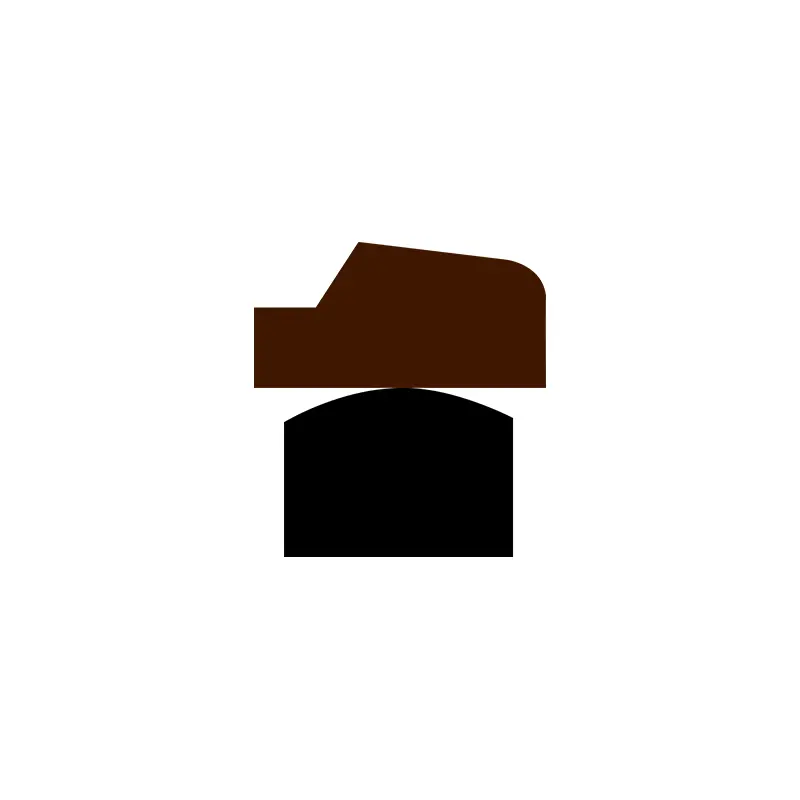

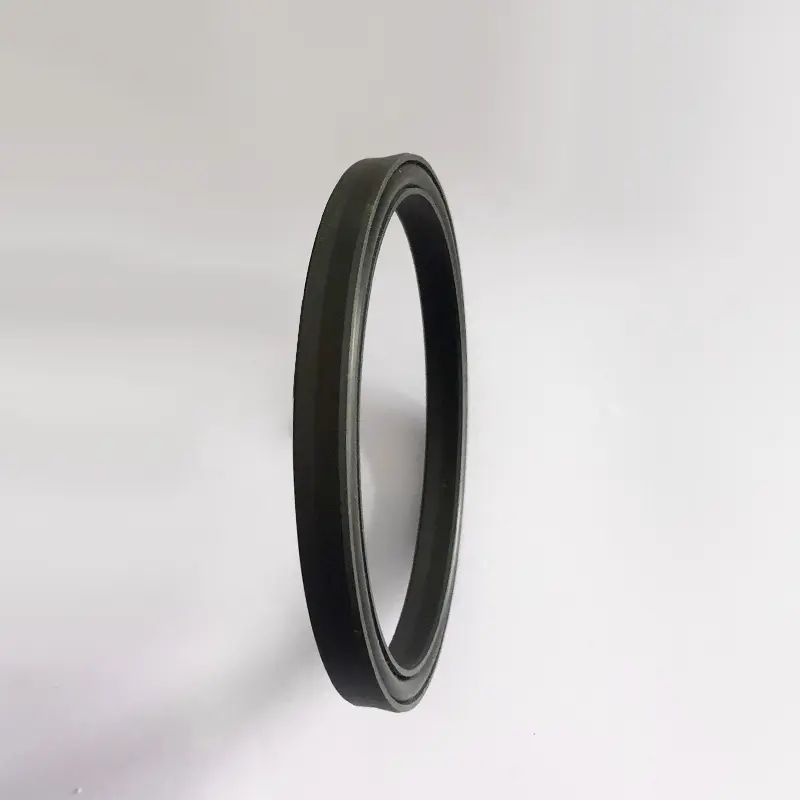

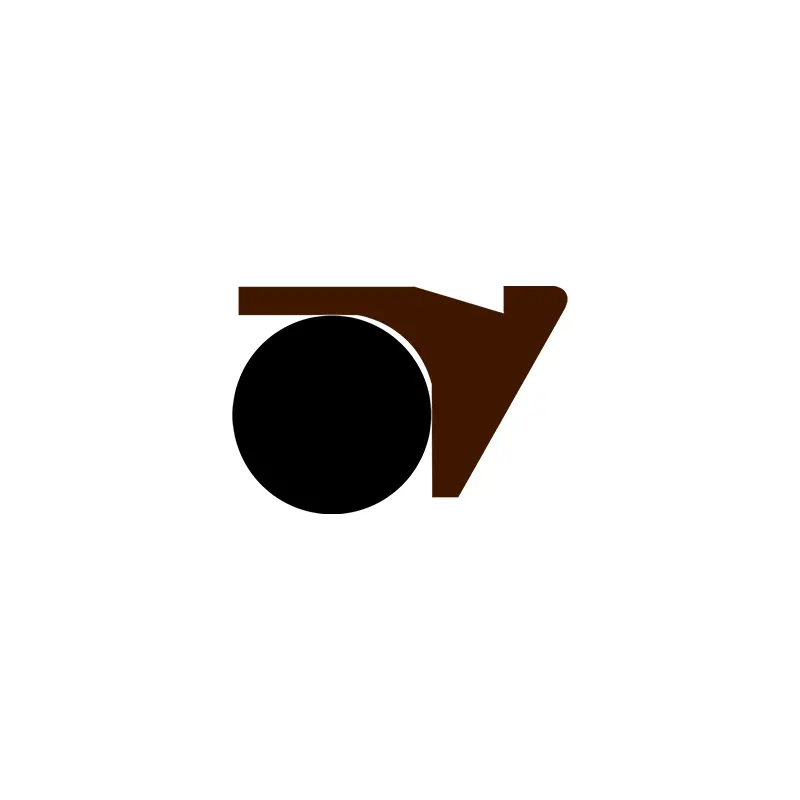

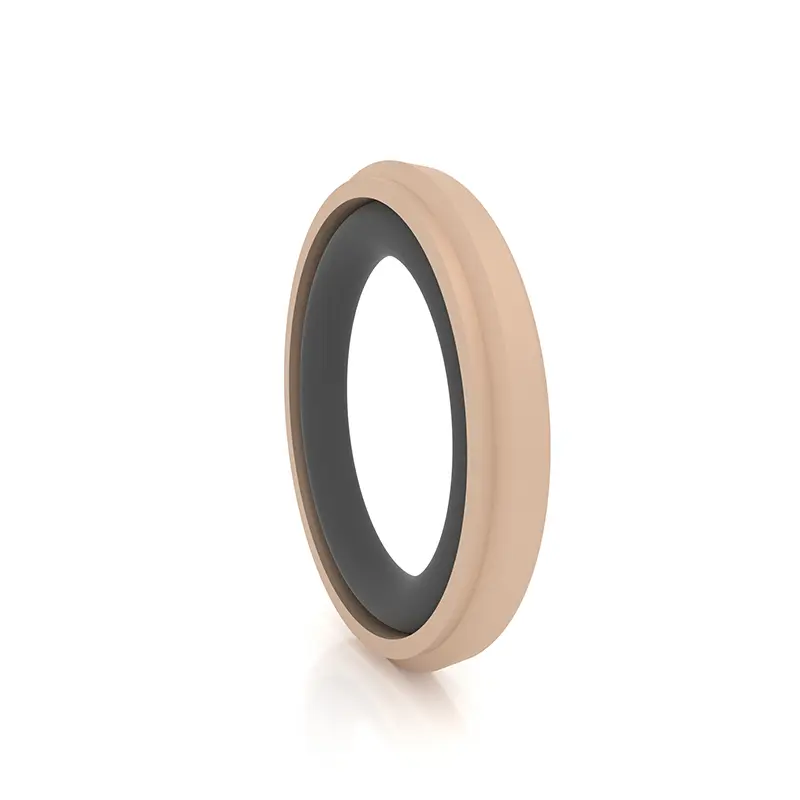

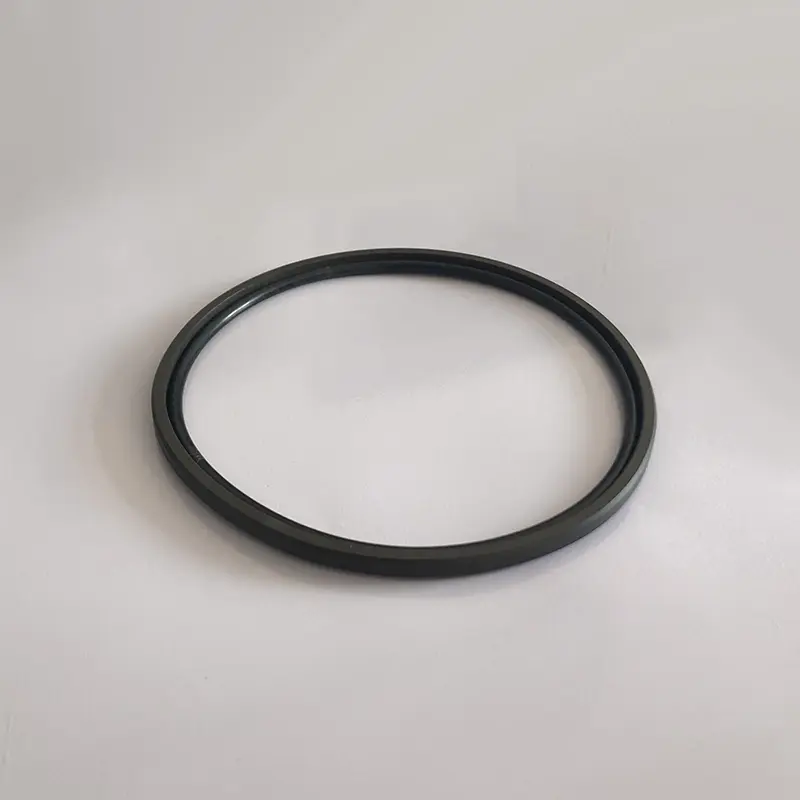

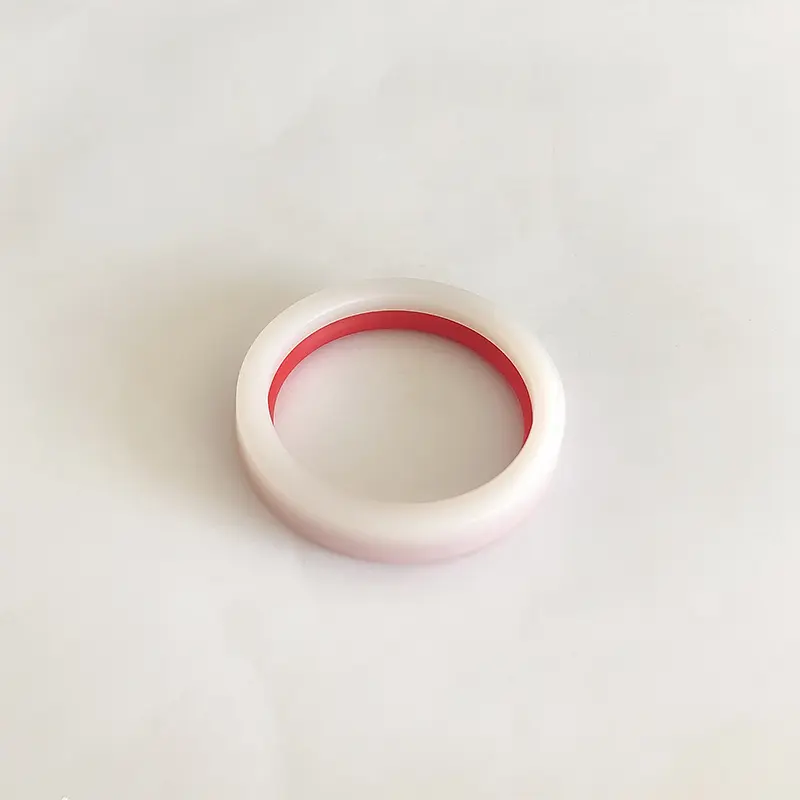

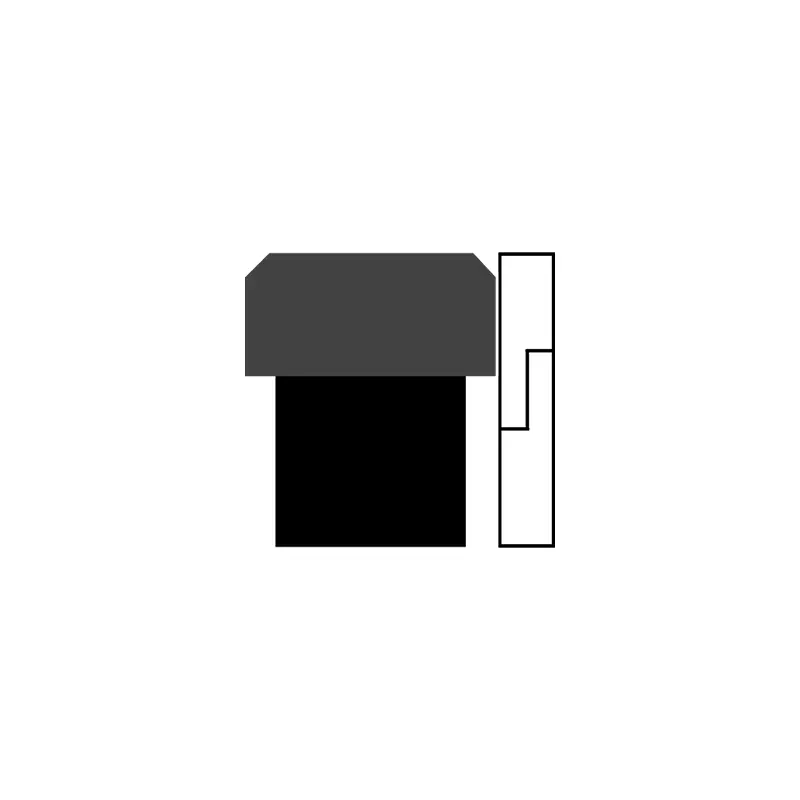

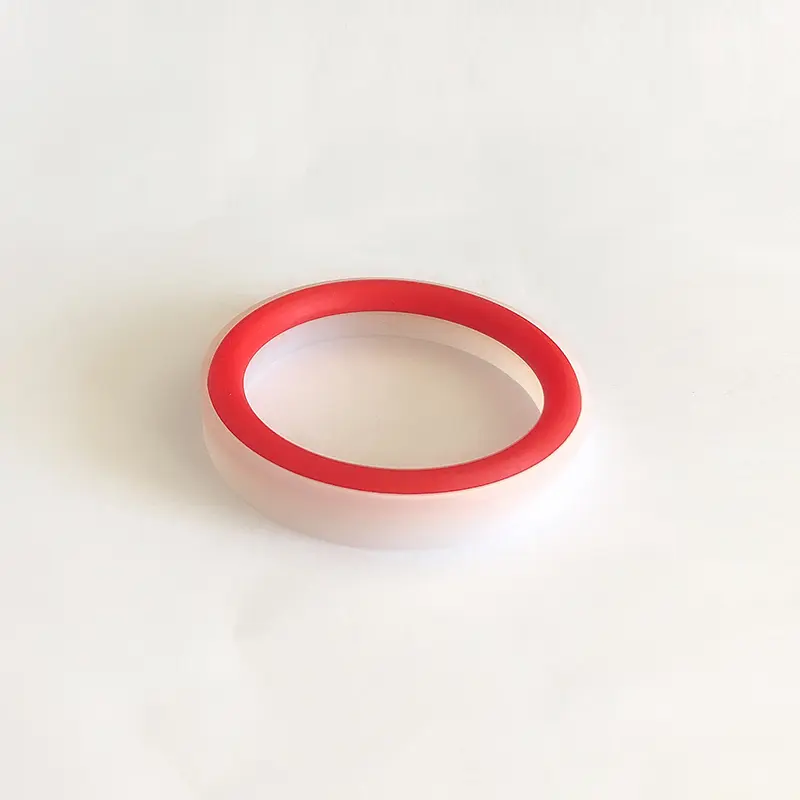

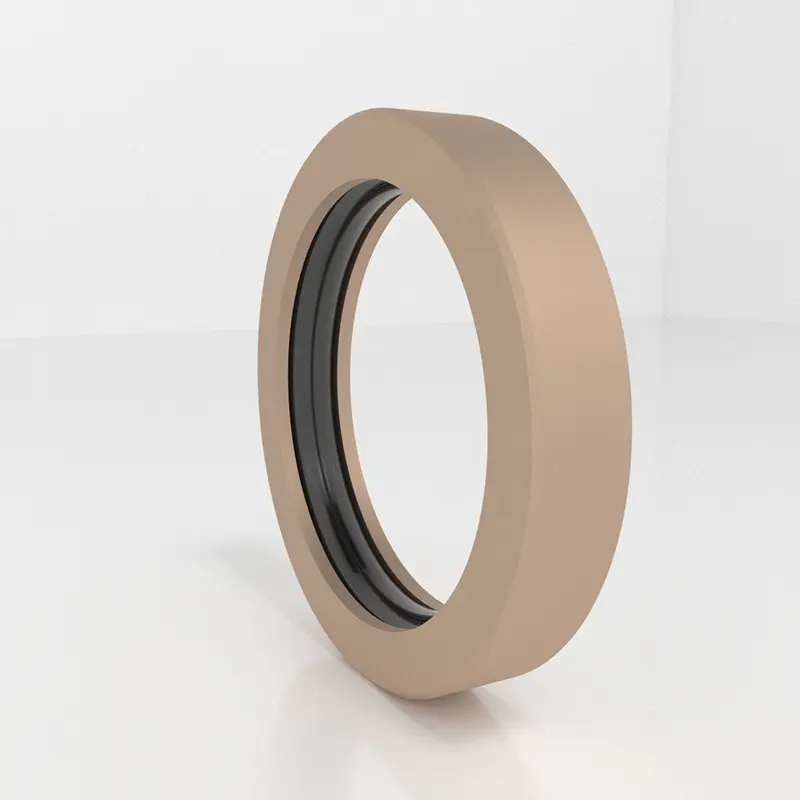

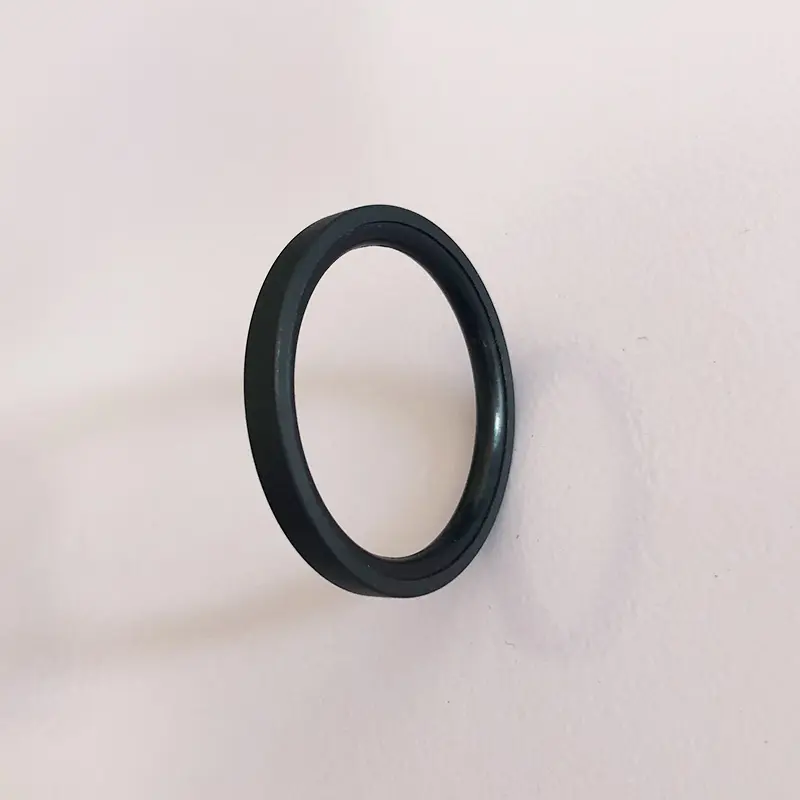

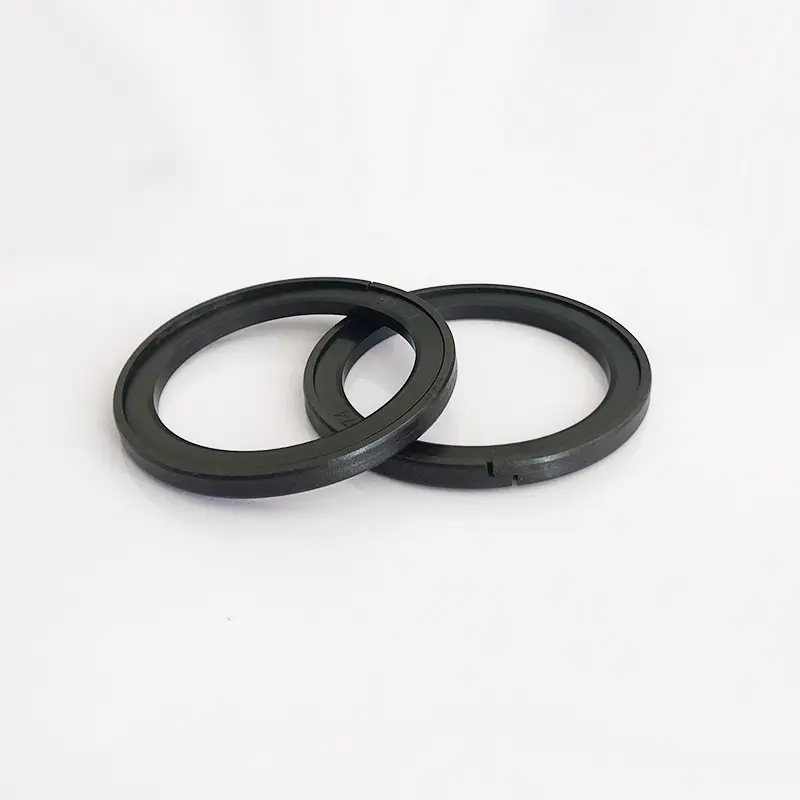

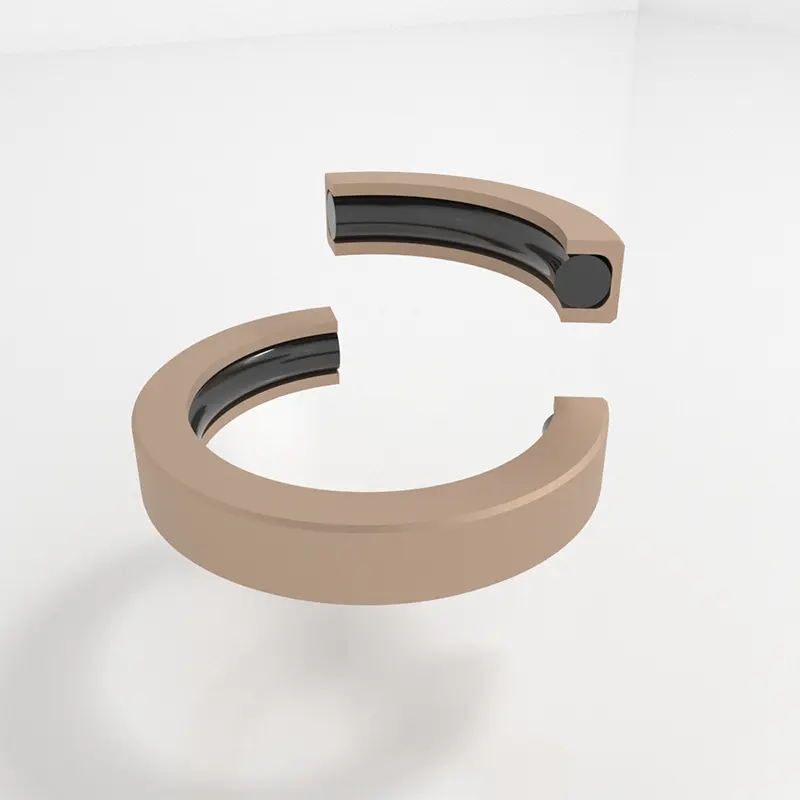

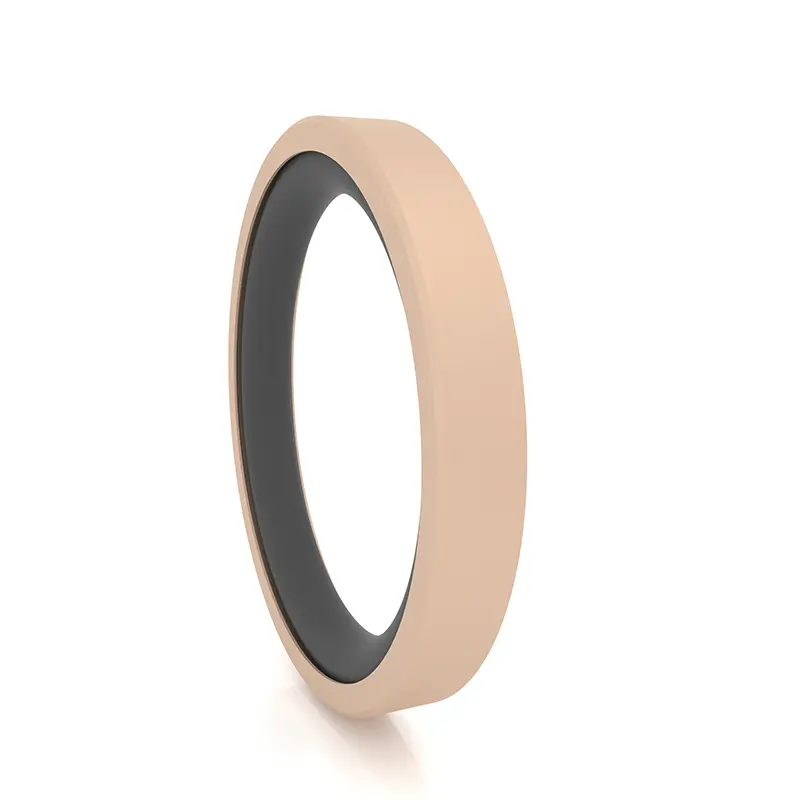

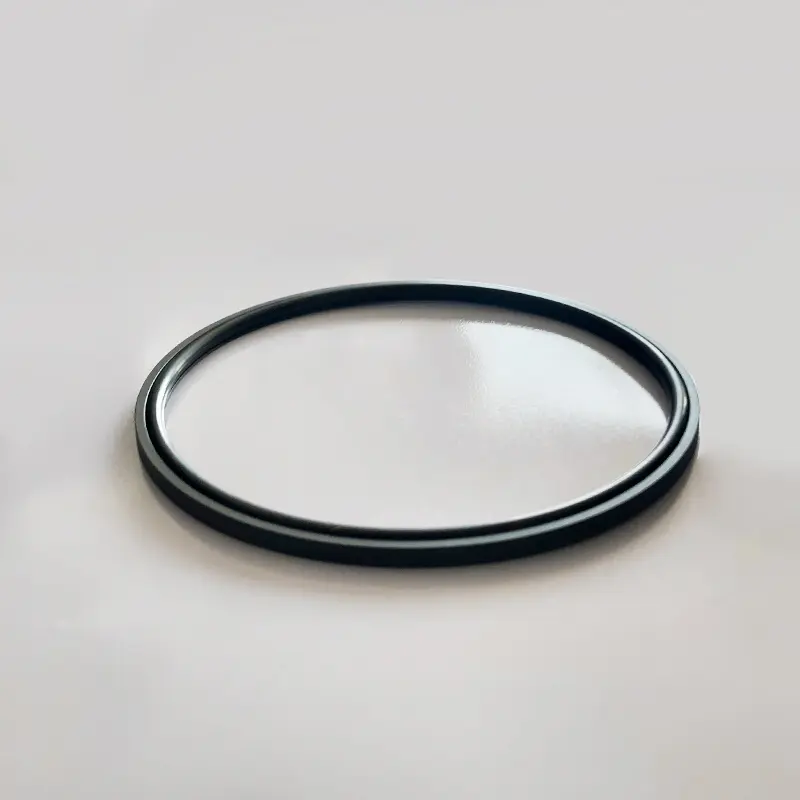

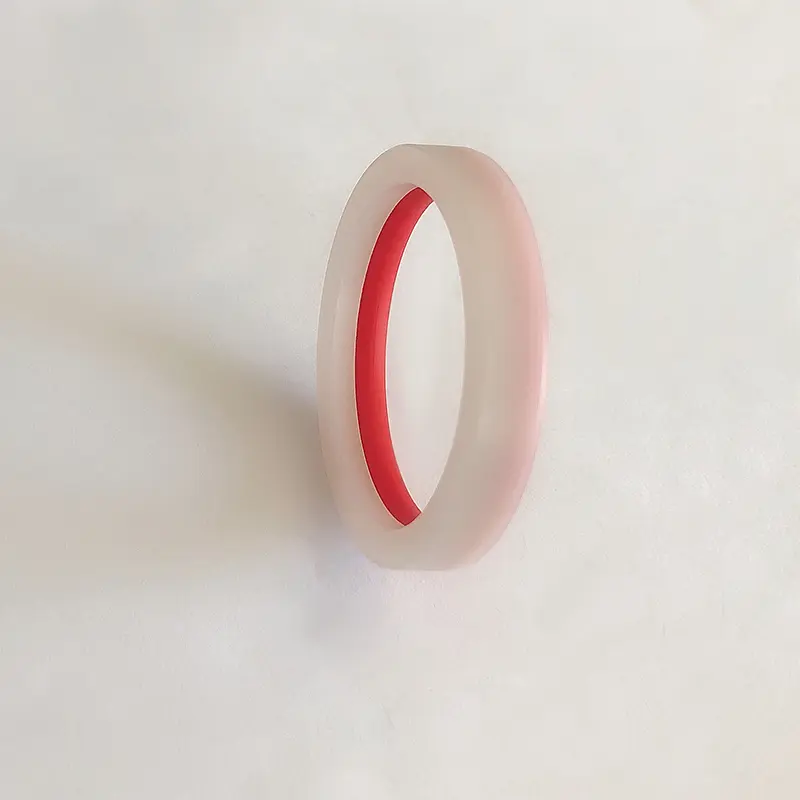

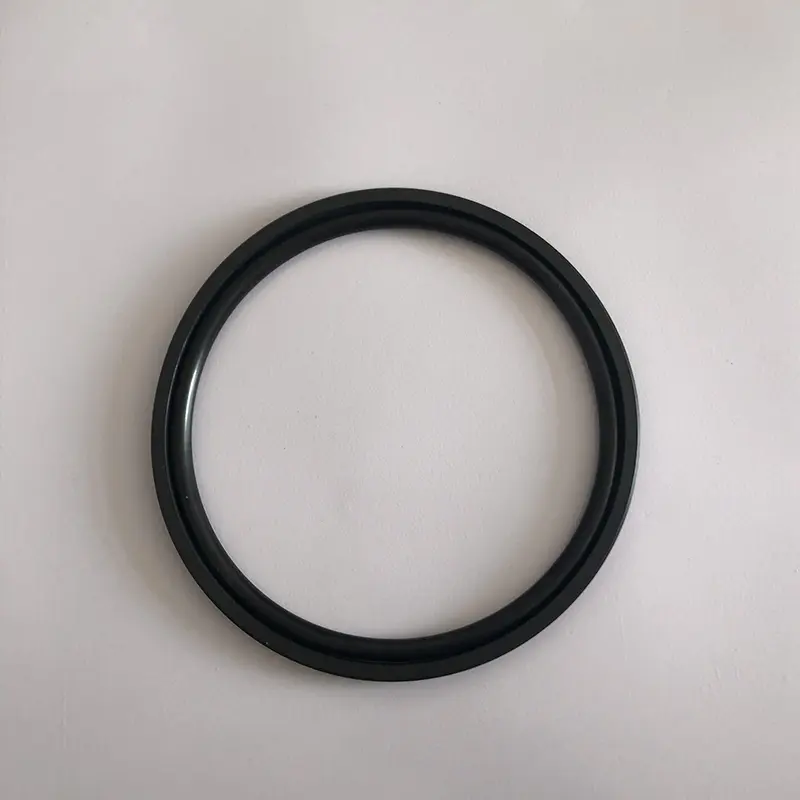

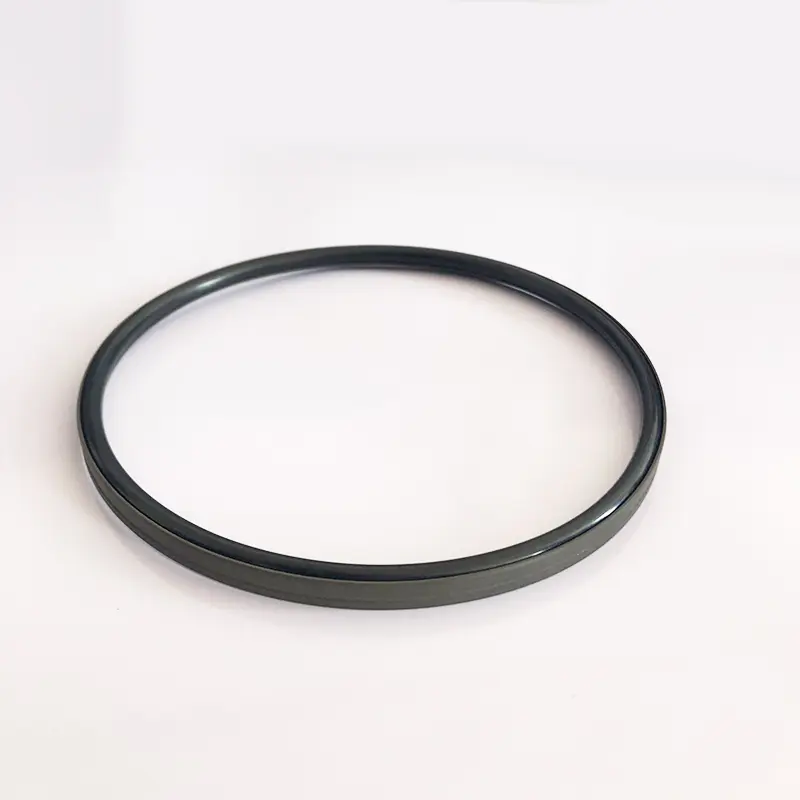

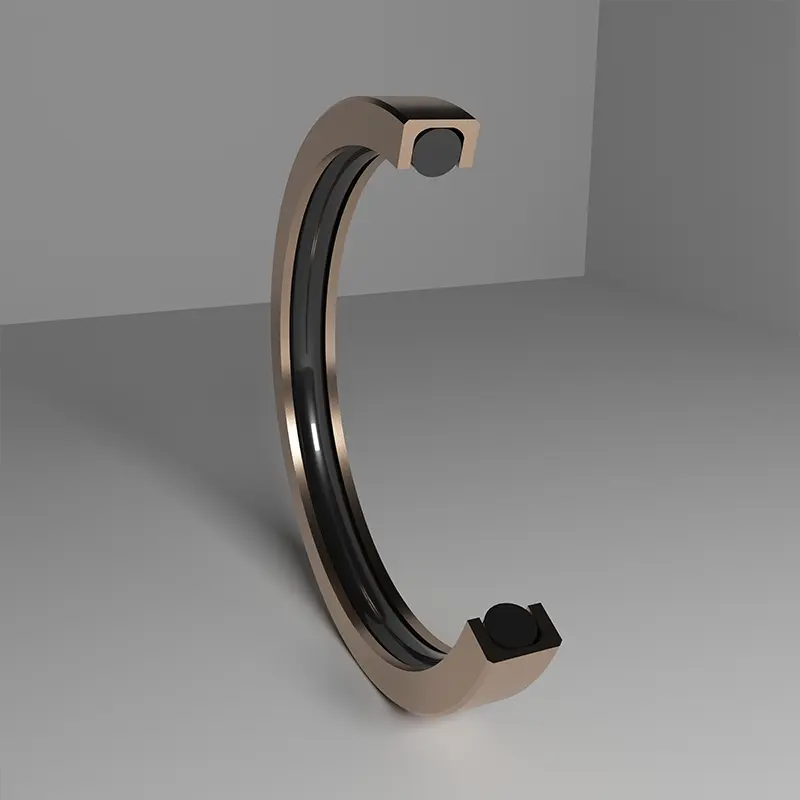

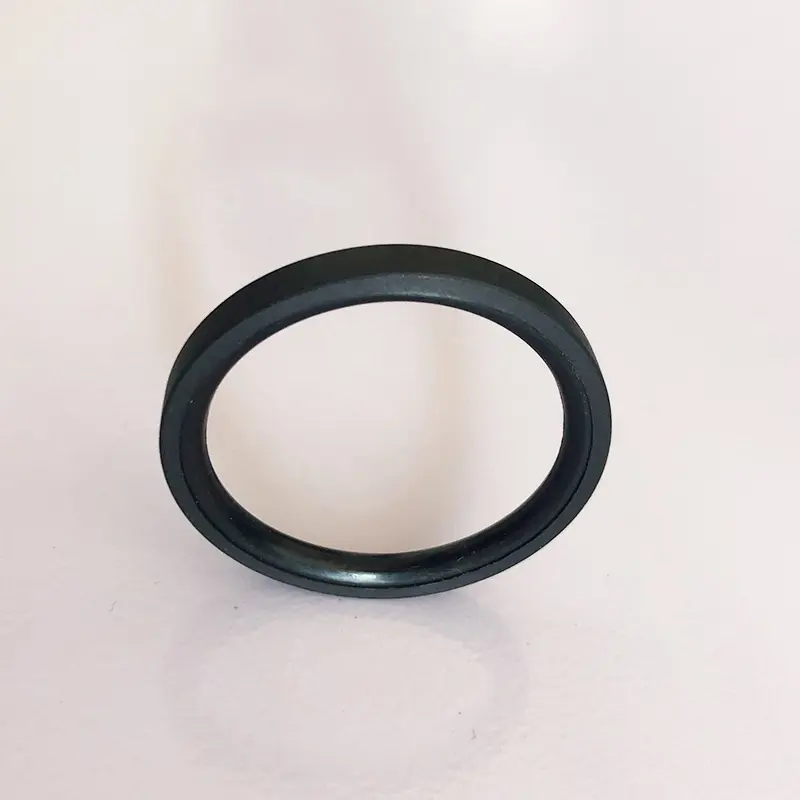

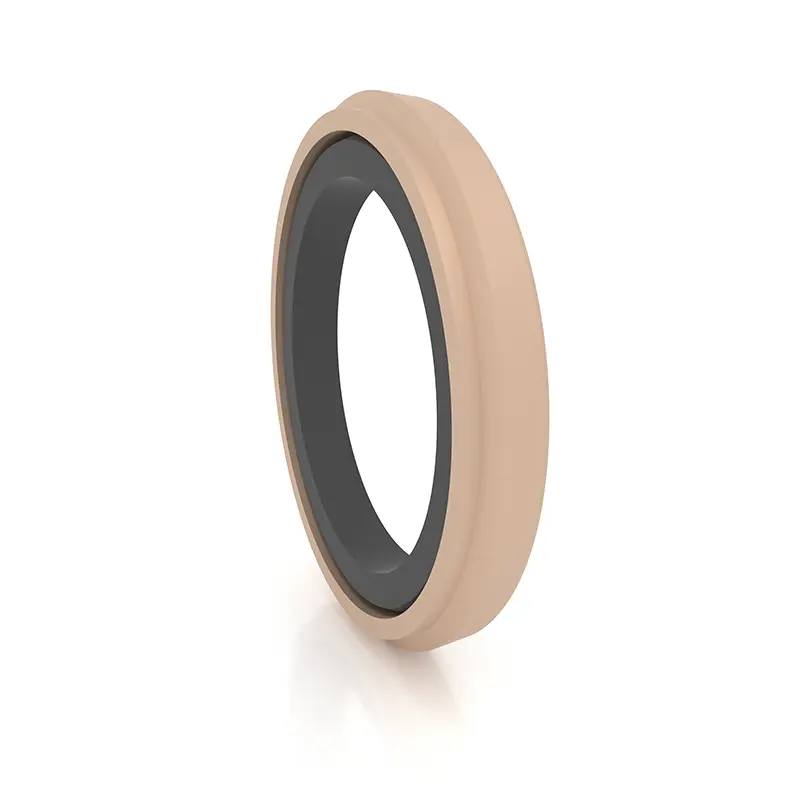

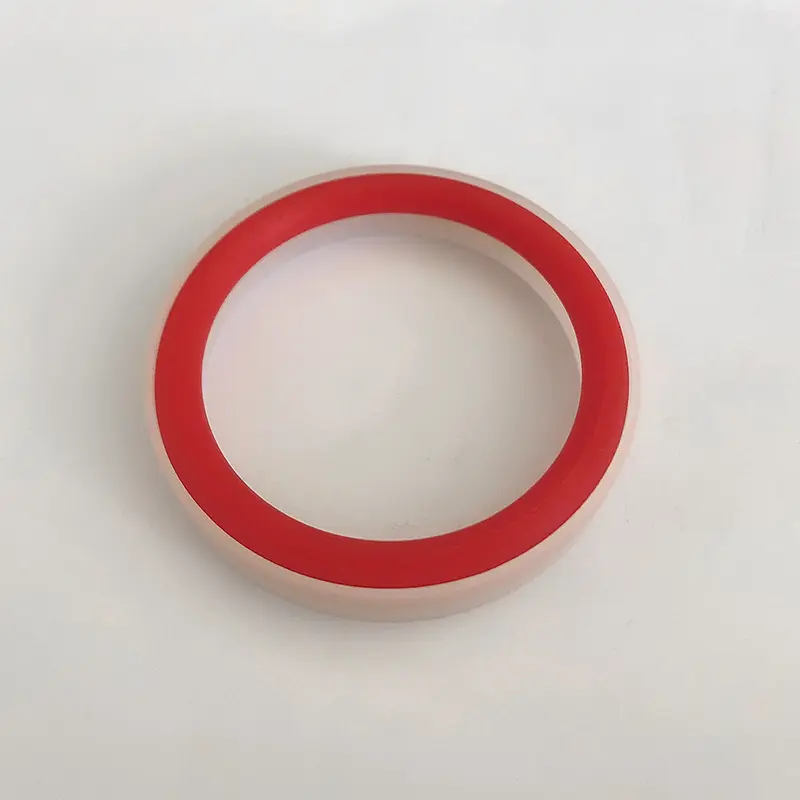

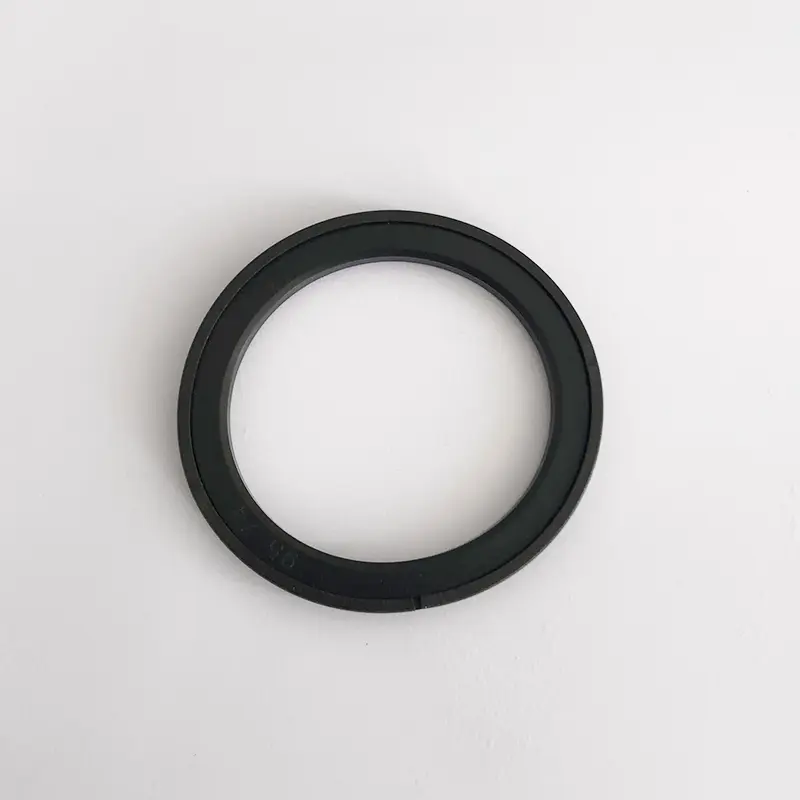

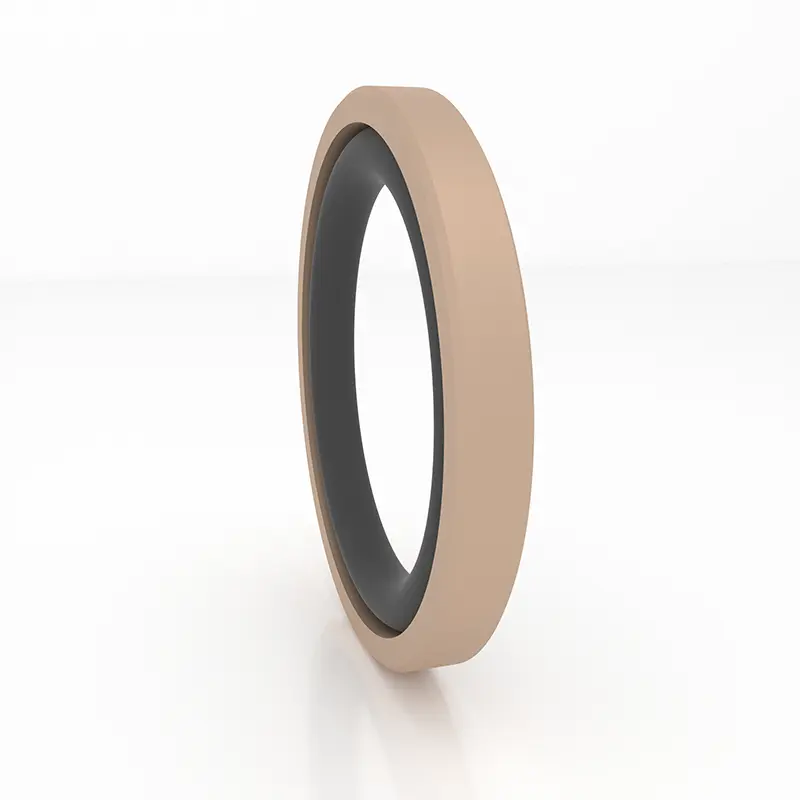

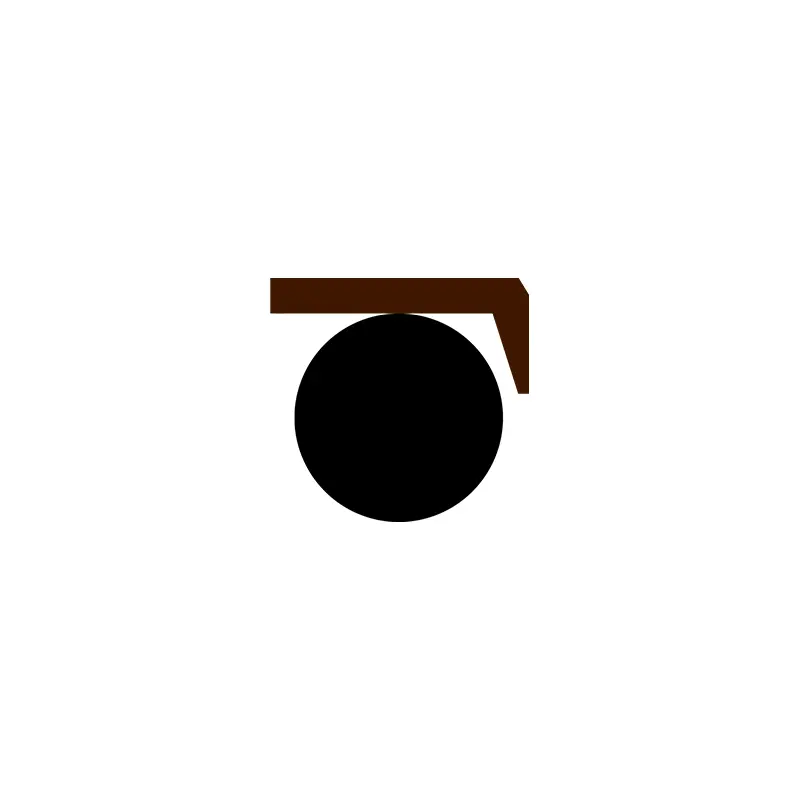

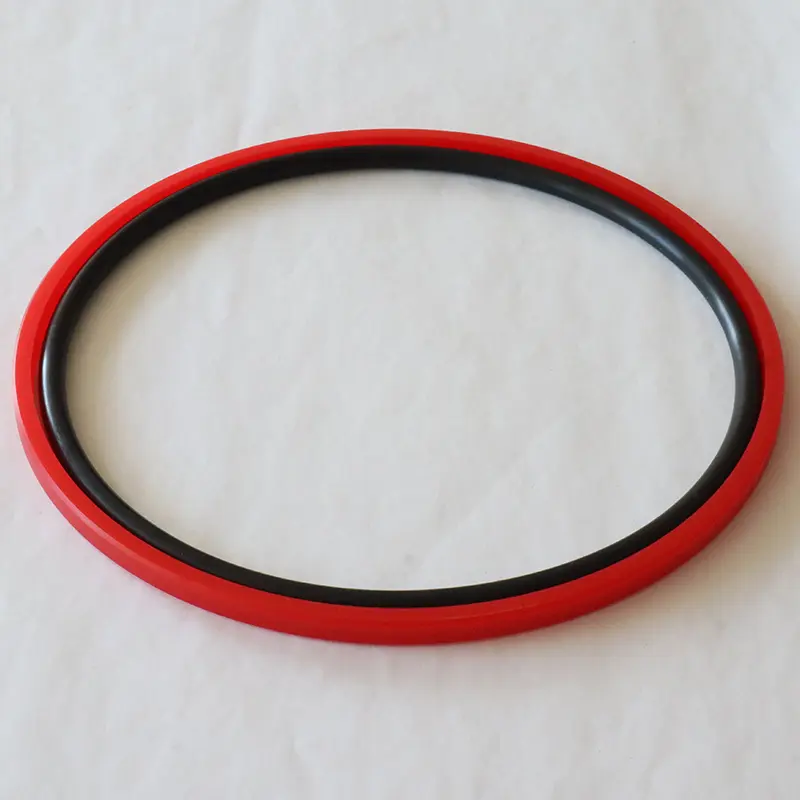

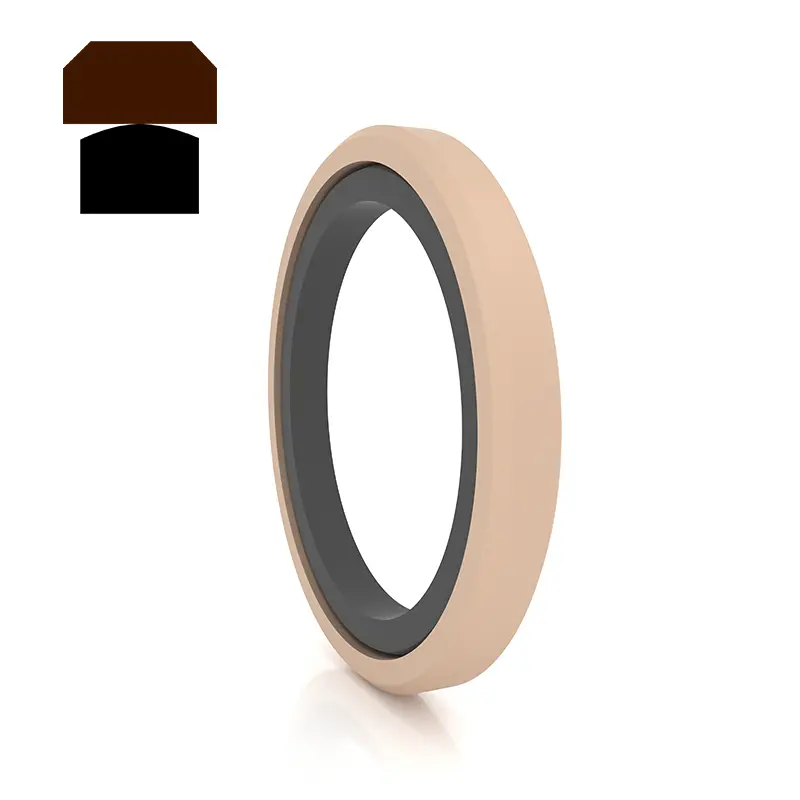

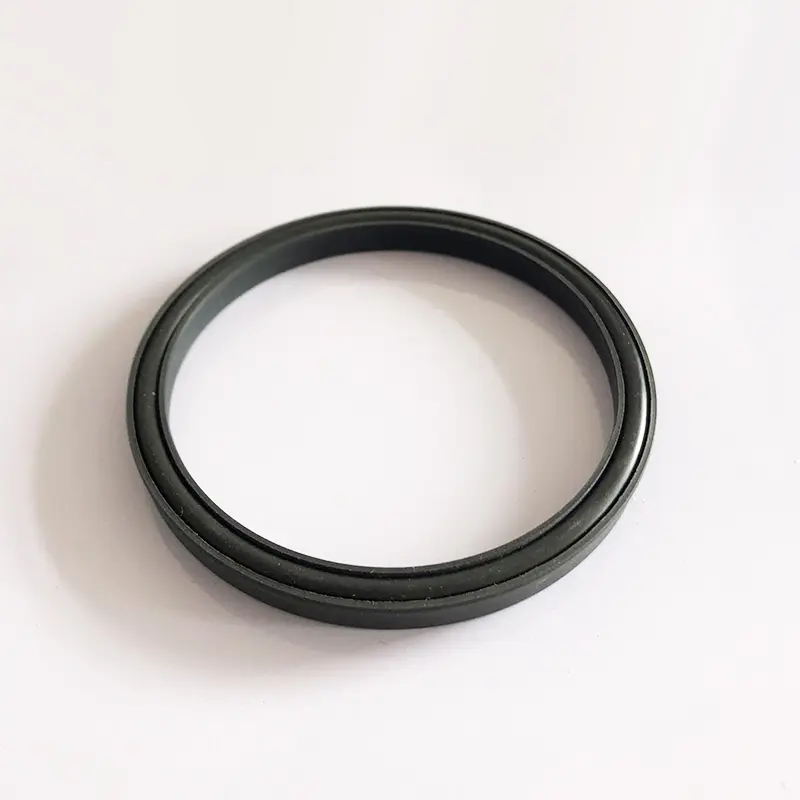

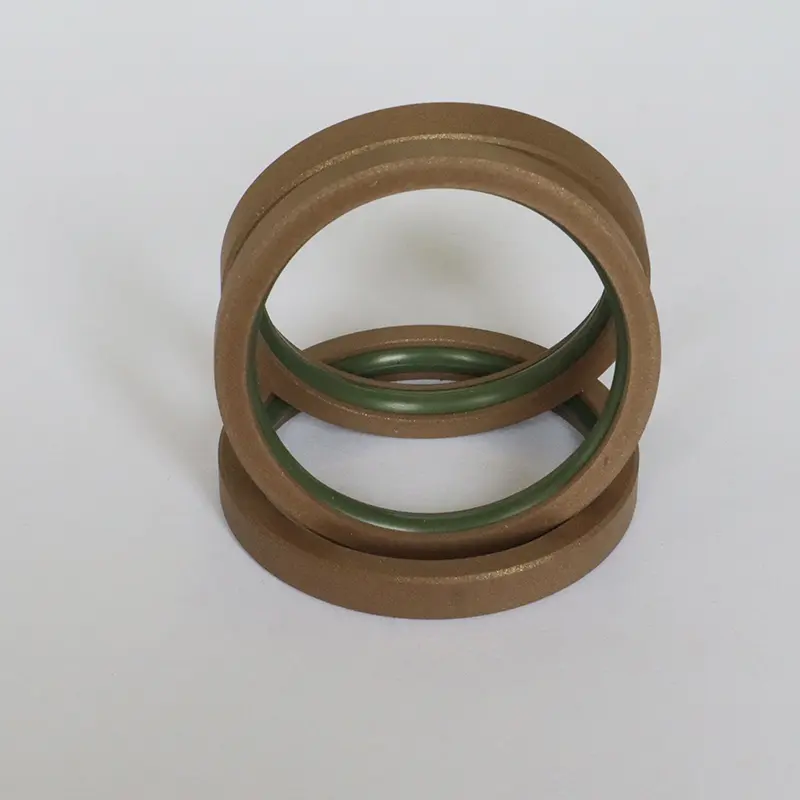

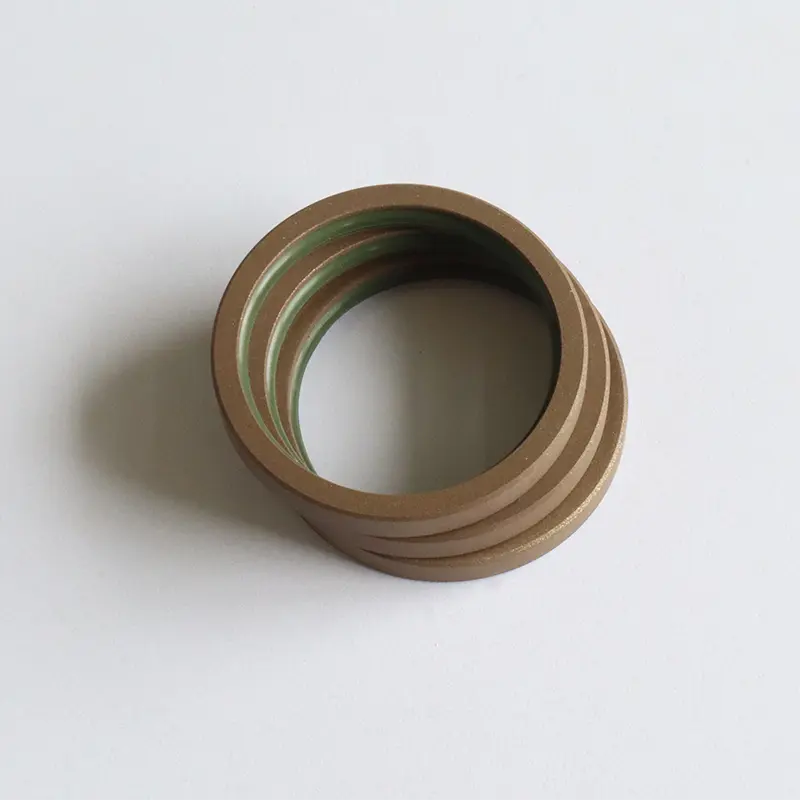

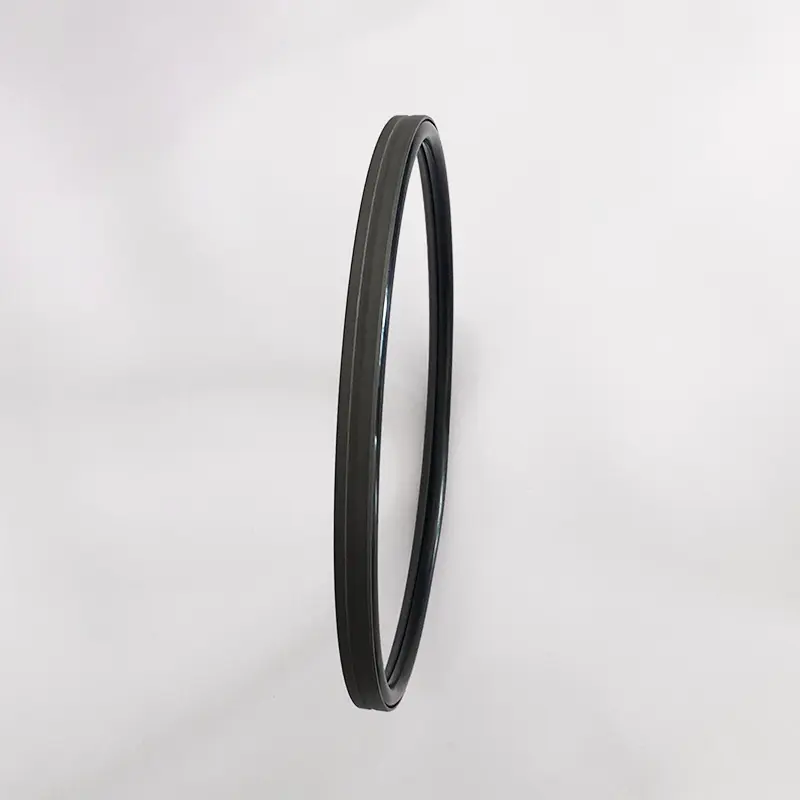

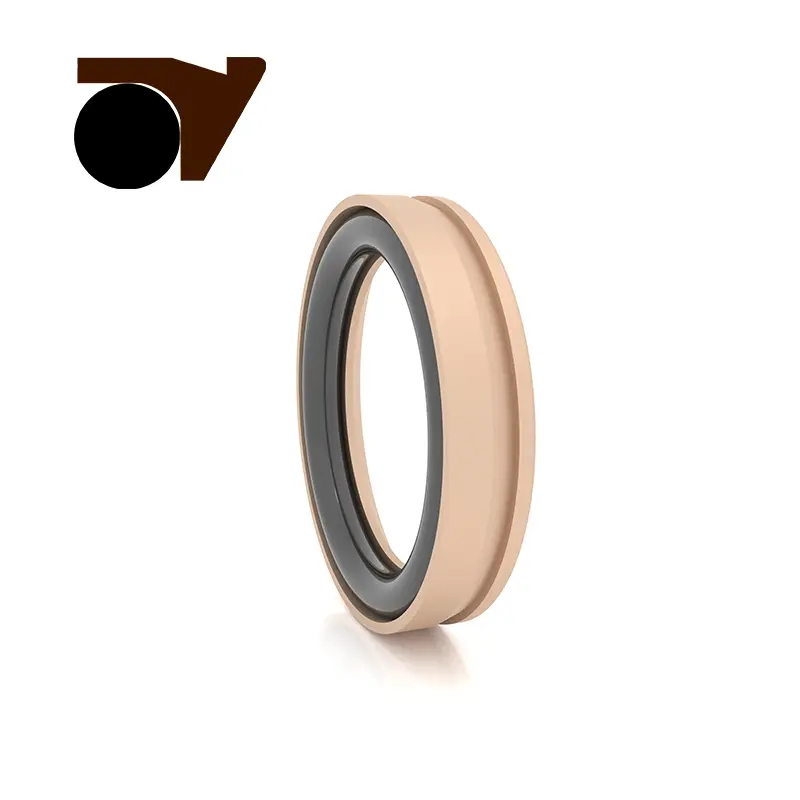

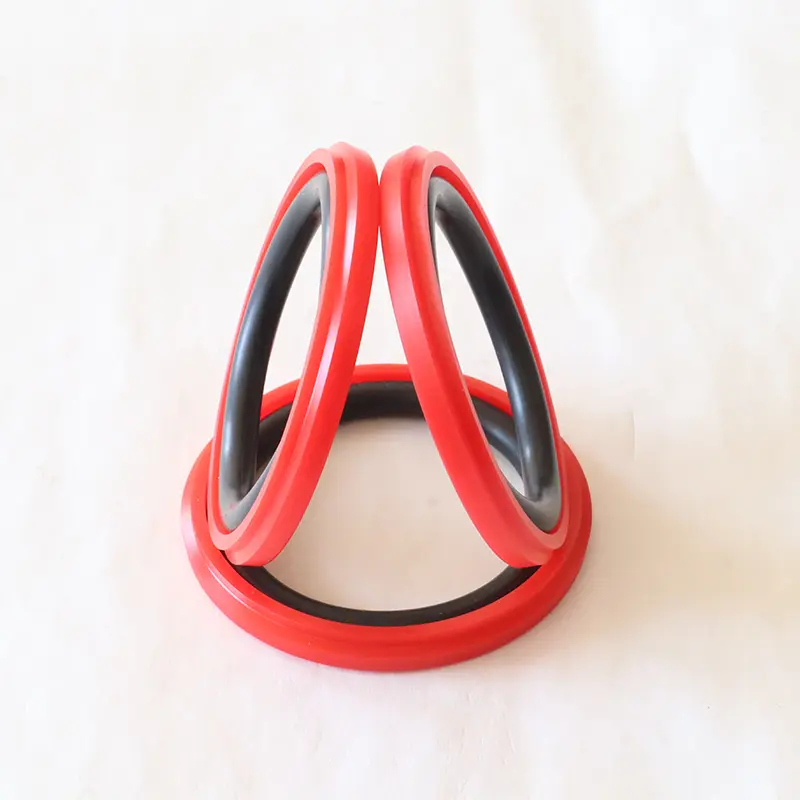

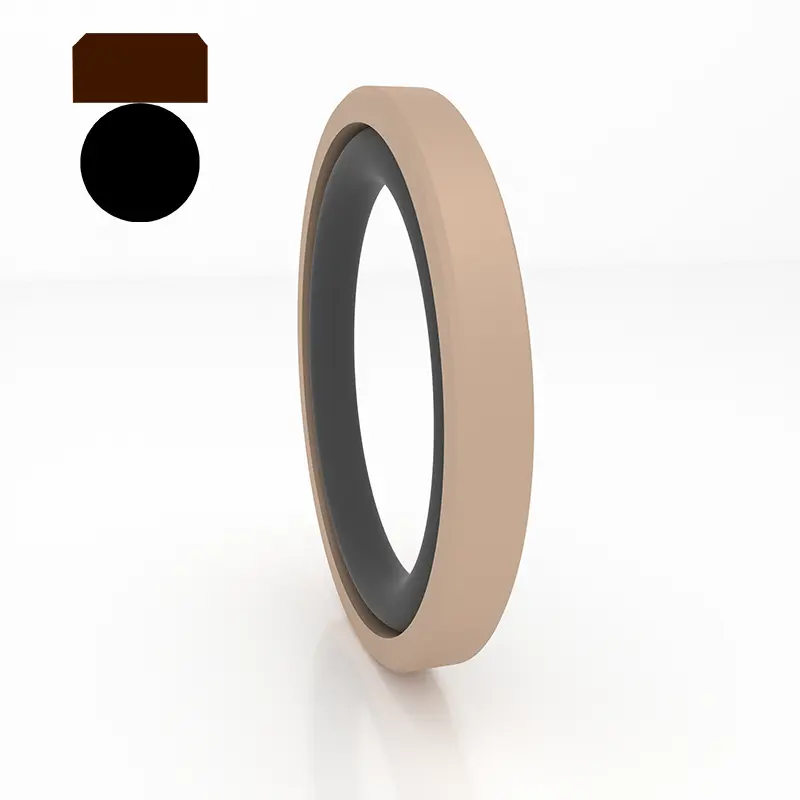

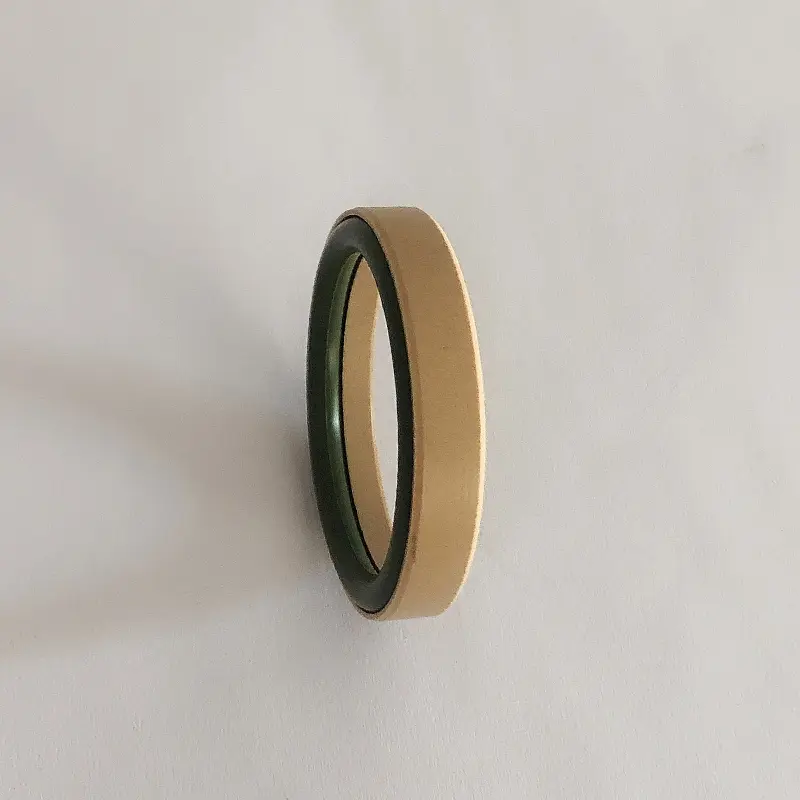

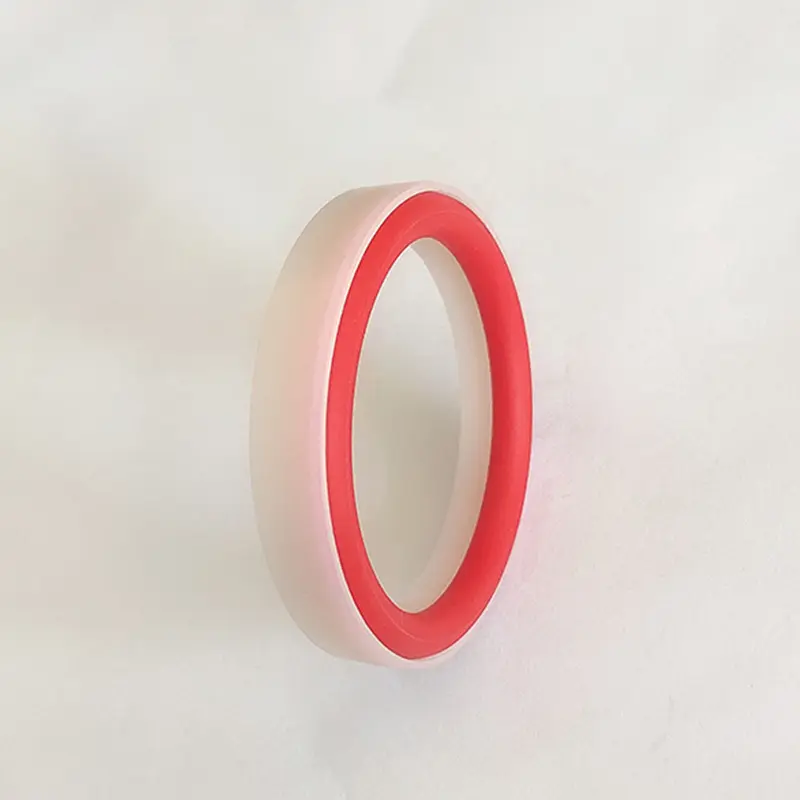

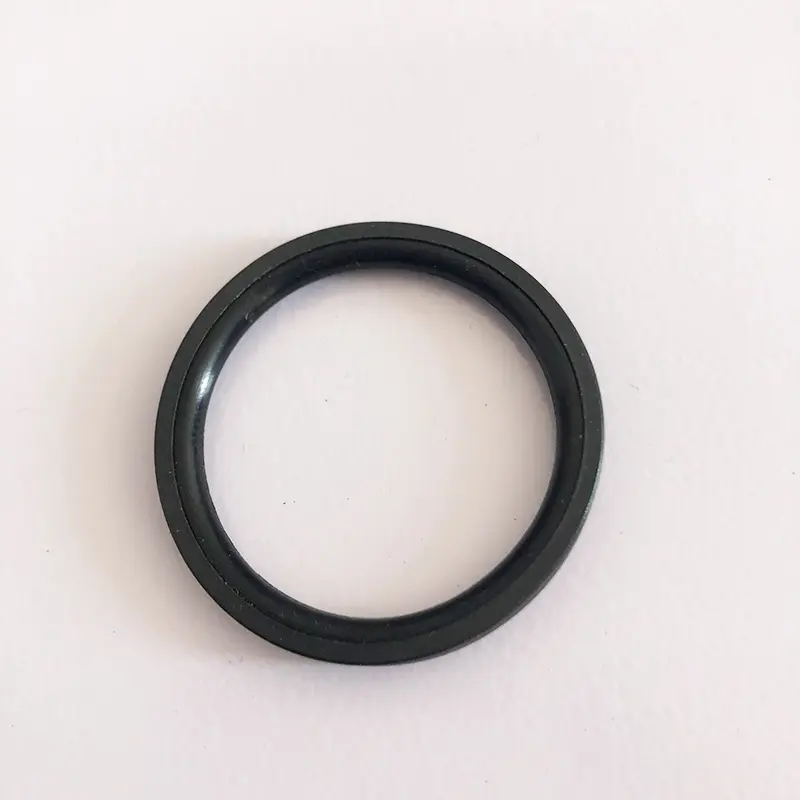

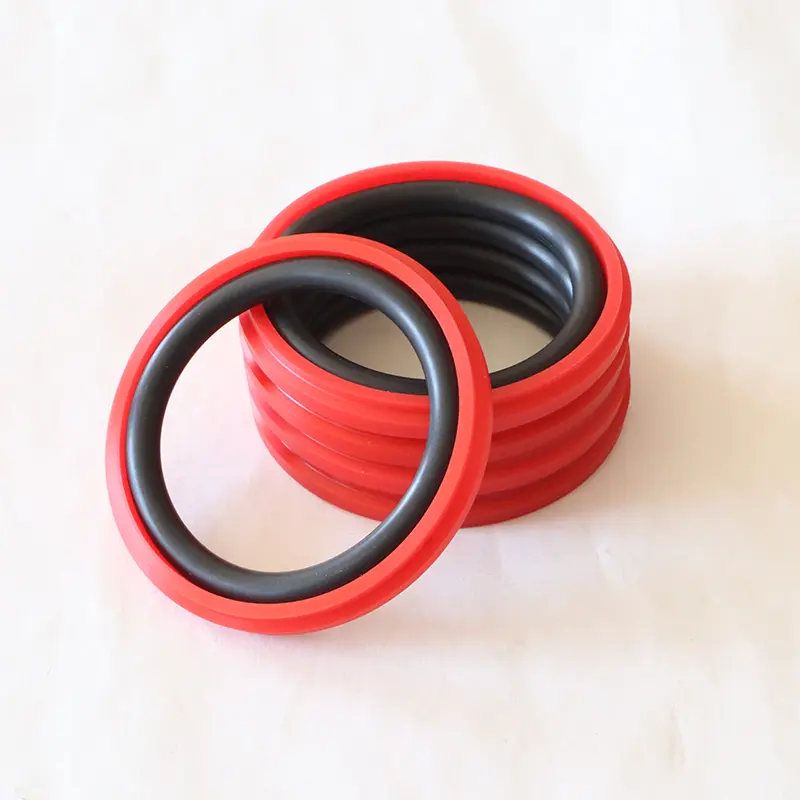

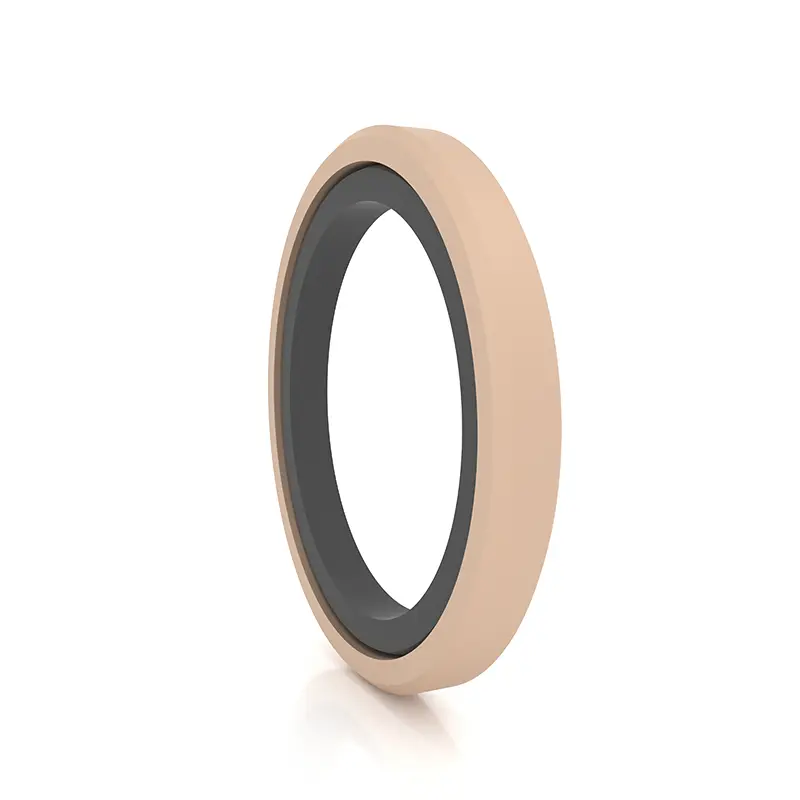

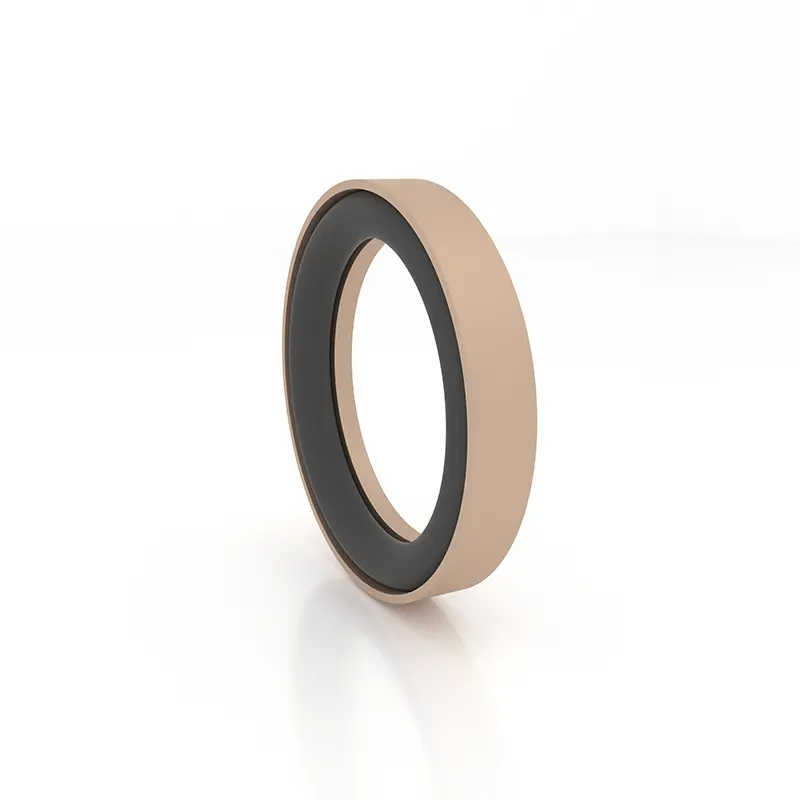

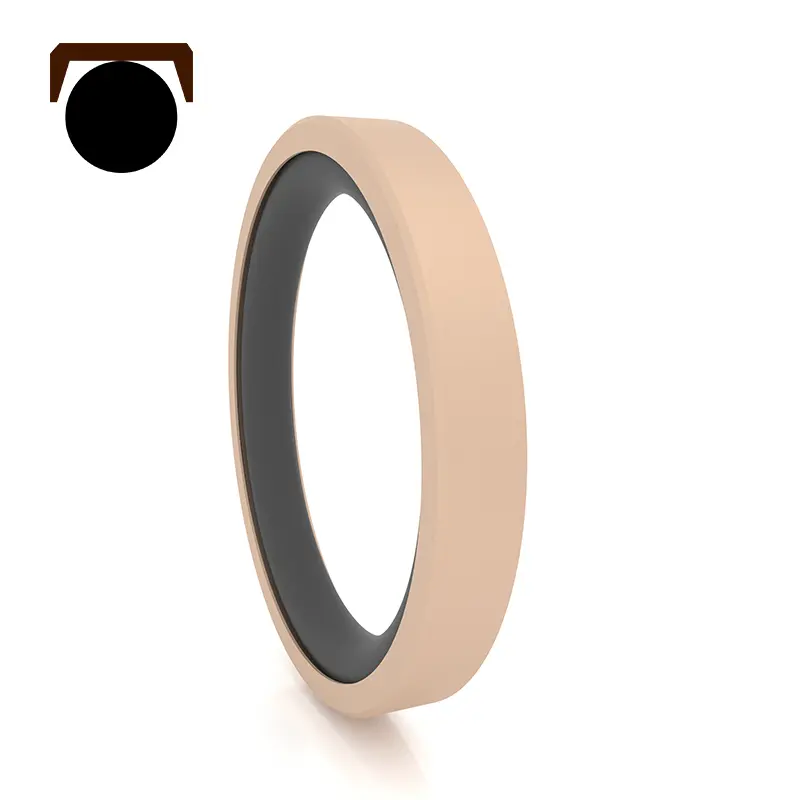

แมวน้ำแรงดันสูงสำหรับรูลูกสูบนั้นยอดเยี่ยมประกอบด้วย PTFE หรือวัสดุคอมโพสิตแบบพิเศษวงแหวนซีลรูปทรงพิเศษและแหวนยางรูปโอที่ยืดหยุ่นสูง ตามโอริงที่ตรงกันพวกเขาจะถูกแบ่งออกเป็น RC58-RC64 series (ดัดแปลงเป็น GB1235) ซึ่งใช้เป็นพิเศษสำหรับการเคลื่อนไหวแบบลูกสูบไฮดรอลิก
วัสดุ PTFE มีความเสถียรทางเคมีที่แข็งแกร่งความต้านทานการกัดกร่อนของกรดและอัลคาไลและปรับให้เข้ากับสภาพแวดล้อมทางเคมีที่ซับซ้อน แหวนปิดผนึกและแหวนยางทำงานร่วมกันเพื่อให้ได้เอฟเฟกต์การปิดผนึกที่ยอดเยี่ยม
ในวิศวกรรมทางทะเลแมวน้ำแรงดันสูงสำหรับรูลูกสูบสามารถให้การป้องกันที่สำคัญสำหรับระบบไฮดรอลิกของเครื่องตรวจจับทะเลลึก แรงดันน้ำในทะเลลึกสูงและน้ำทะเลมีการกัดกร่อนสูง ความได้เปรียบของวัสดุเป็นหนึ่งในข้อกำหนดเบื้องต้นสำหรับผลิตภัณฑ์เพื่อให้ความต้านทานแรงดันสูงและความต้านทานการกัดกร่อน
ในการผลิตเครื่องจักรกลหนักแขนของกล้องโทรทรรศน์ไฮดรอลิกขนาดใหญ่มีประโยชน์มาก สถานที่ก่อสร้างมีความซับซ้อนแขน telescopic เคลื่อนที่บ่อยครั้งและความดันแตกต่างกันไป วัสดุ PTFE ทนต่อการสึกหรอรวมกับการออกแบบริมฝีปากบาง ๆ ค่าชดเชยแบบเรียลไทม์สำหรับการสึกหรอการปิดผนึกแน่นและความเสี่ยงที่ลดลงลดลง
ในด้านยานพาหนะพลังงานใหม่ซีลแรงดันสูงสำหรับรูลูกสูบก็มีความสำคัญเช่นกัน ในส่วนประกอบไฮดรอลิกของ EPS วัสดุมีความเสถียรและสามารถปิดผนึกได้อย่างแม่นยำในการลดการกัดเซาะของน้ำมันไฮดรอลิกและการเปลี่ยนแปลงอุณหภูมิ ในระบบเบรกสำหรับผลกระทบแรงดันสูงและการกัดกร่อนของเหลวเบรกโครงสร้างพิเศษและวงแหวนปิดผนึกความหนาที่ดีที่สุดป้องกันการรั่วไหลอย่างเคร่งครัดและมั่นใจในความปลอดภัย
ซีลแรงดันสูงสำหรับรูลูกสูบที่เราผลิตมีบางรุ่นที่มีการออกแบบริมฝีปากบาง ๆ พร้อมค่าตอบแทนที่ดีและการปิดผนึกที่ยอดเยี่ยม พวกเขาได้รับการปรับปรุงให้ดีที่สุดสำหรับแรงดันน้ำและสื่อความหนืดต่ำ โครงสร้างพิเศษทนทานต่อแรงดันสูงและมีคุณภาพของวัสดุที่ดีเยี่ยม มันเป็นตัวเลือกที่ดีที่สุดสำหรับการเปิดการปิดผนึกที่มีประสิทธิภาพ
คุณสมบัติของผลิตภัณฑ์:
1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบคลาน;
2. อายุการใช้งานยาวนานสามารถใช้สำหรับแมวน้ำหล่อลื่นปลอดน้ำมัน
3. สามารถใช้สำหรับการปิดผนึกความดันสูงแรงดันสูงเป็นพิเศษน้ำและสื่อความหนืดต่ำอื่น ๆ ;
4. สามารถใช้สำหรับการปิดผนึกน้ำและสื่อความหนืดต่ำอื่น ๆ
การเลือกวัสดุ
1. วัสดุสำหรับโอริงคือ: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3, วัสดุเสริมอื่น ๆ PTFE1, PTFE2, PTFE4, วัสดุเทอร์โมโพสต์เทอร์โมพลาสติก
| สภาพการทำงานที่ใช้บังคับของซีลแรงดันสูงสำหรับรูลูกสูบ (ค่าขีด จำกัด ไม่ควรปรากฏในเวลาเดียวกัน) | |||||
| ประวัติโดยย่อ | แบบอย่าง | ความดัน (MPA) |
อุณหภูมิ (℃) | ความเร็ว (m/s) | สื่อ |
 |
RC51/RC52 | ≤70 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), ก๊าซ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), ก๊าซ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (การจับคู่โอริง NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), ก๊าซ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | |||||
 |
RC60 | ≤260 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | |||||
 |
RC61 | ≤60 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | |||||
 |
RC62 | ≤60 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), ก๊าซ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), ก๊าซ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
ตกลง | ≤50 | -35 ~+110 (การจับคู่โอริง NBR) | ≤1 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB) ฯลฯ |
ตัวอย่างการสั่งซื้อ:
รุ่นสั่งซื้อ RC51-80X70X7.6-PTFE3-R01
เส้นผ่านศูนย์กลางของโมเดลสูบ x ร่องเส้นผ่า
รุ่นสั่งซื้อ RC53-80X69.6X9.8-PTFE3 -R01
เส้นผ่านศูนย์กลางของโมเดลสูบ x เส้นผ่าศูนย์กลางร่อง x ร่องความกว้าง ptfe3 ที่ดัดแปลงรหัสวัสดุ PTFE R01- รหัสวัสดุโอริงโอริง
รุ่นสั่งซื้อ RC55-80X69.4X10.6-PTFE3-R01
เส้นผ่านศูนย์กลางของโมเดลสูบ x เส้นผ่าศูนย์กลางร่อง x ร่องความกว้าง ptfe3 ที่ดัดแปลงรหัสวัสดุ PTFE R01- รหัสวัสดุโอริงโอริง
รุ่นสั่งซื้อ RC56-80X70X9.2-PTFE3 -R01
เส้นผ่านศูนย์กลางของโมเดลสูบ x เส้นผ่าศูนย์กลางร่อง x ร่องความกว้าง ptfe3 ที่ดัดแปลงรหัสวัสดุ PTFE R01- รหัสวัสดุโอริงโอริง
รุ่นสั่งซื้อ OK-80x59x8 เส้นผ่านศูนย์กลางกระบอกสูบ x ร่องเส้นผ่า

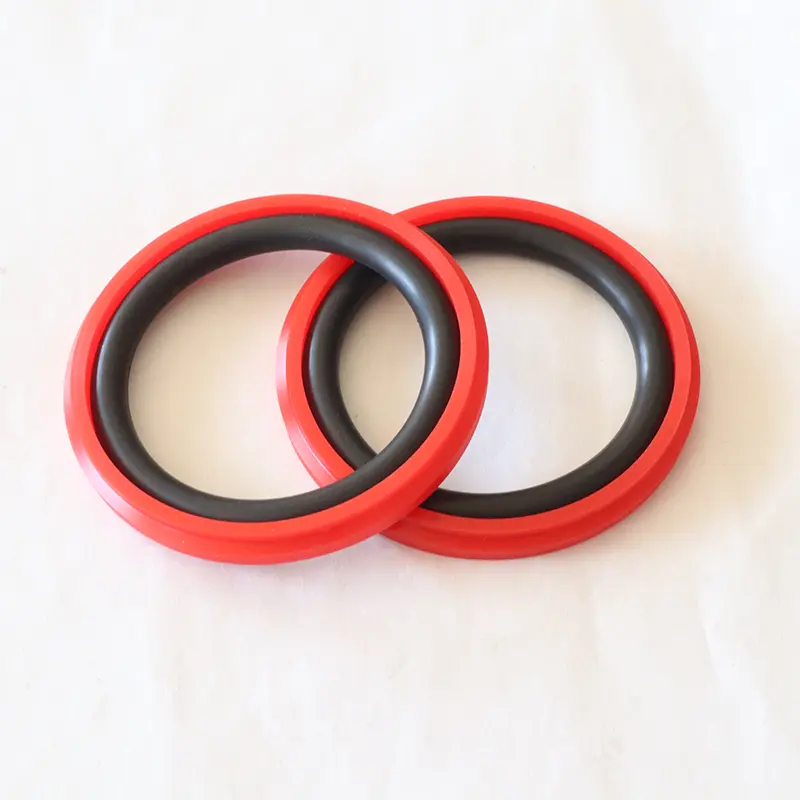

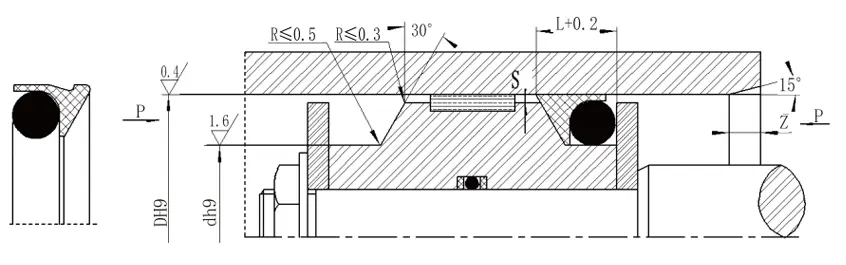

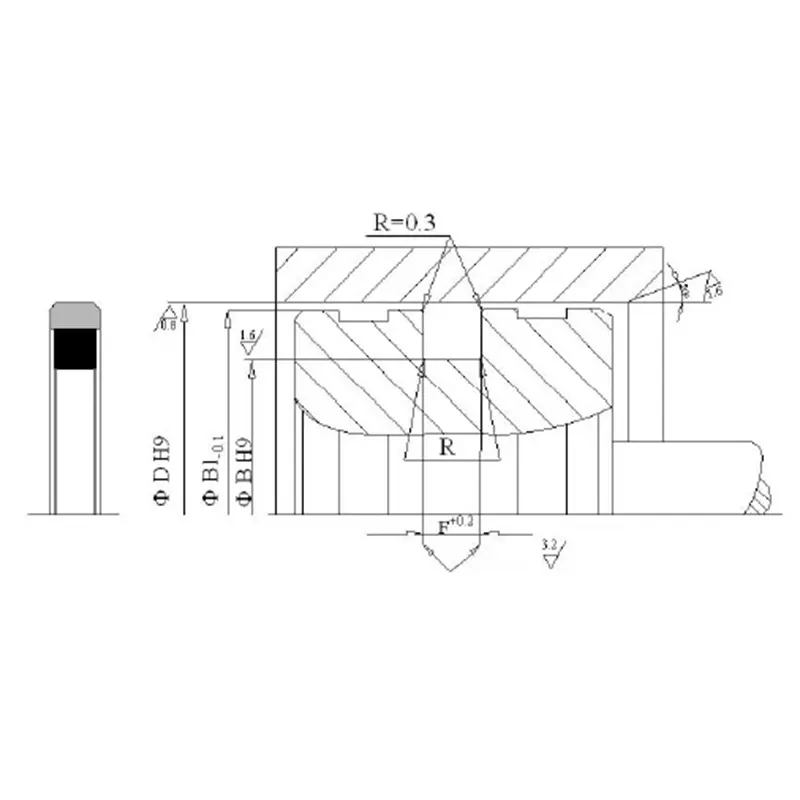

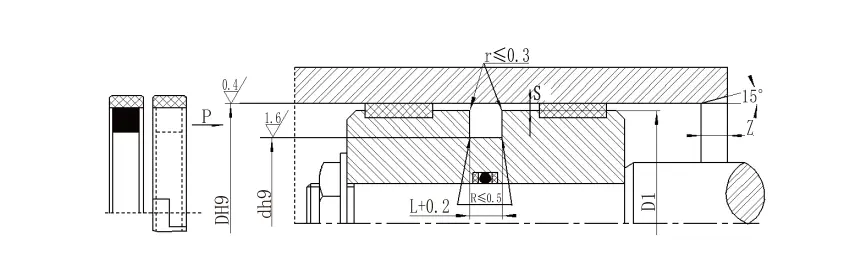

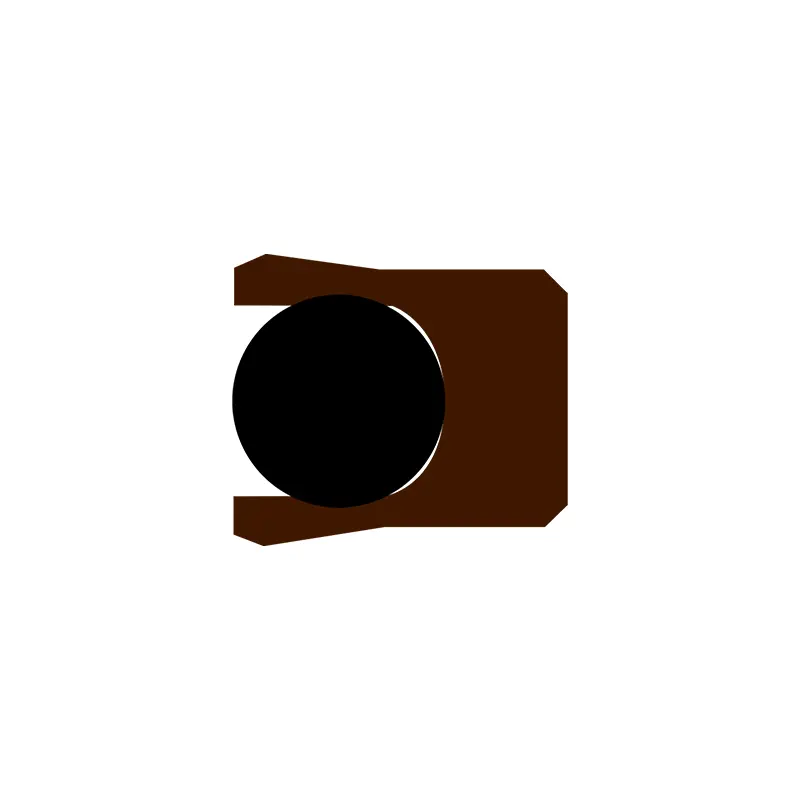

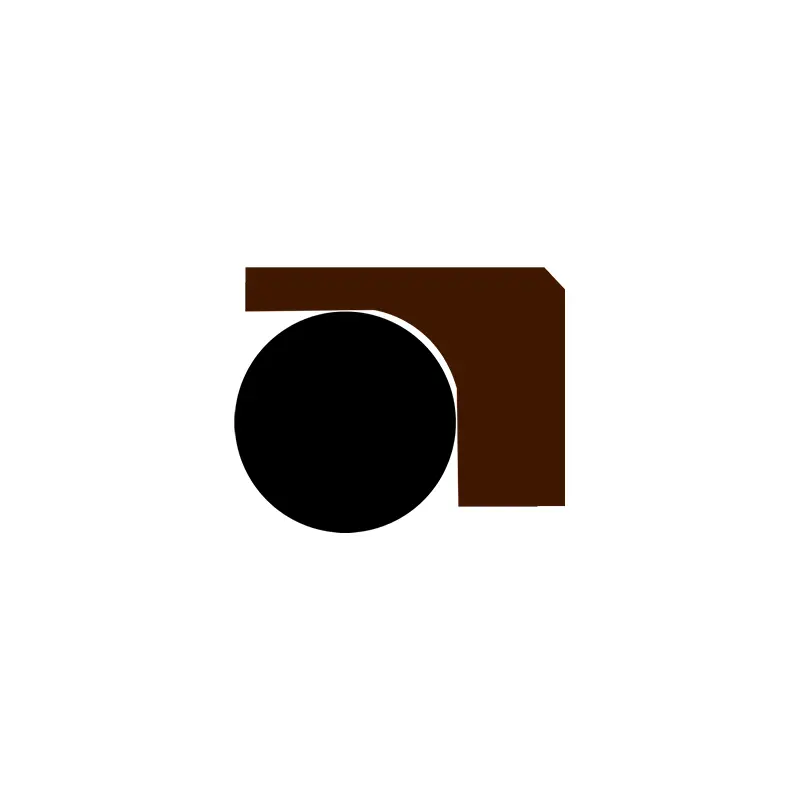

ข้อกำหนด

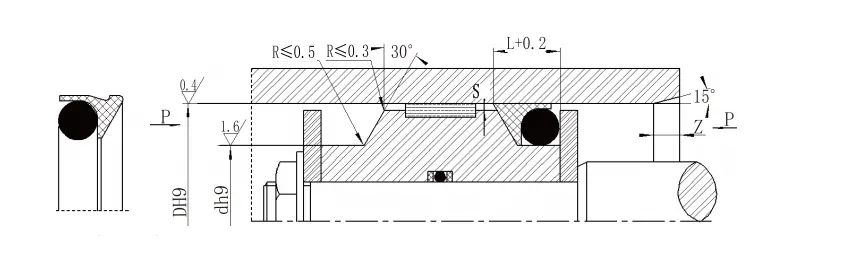

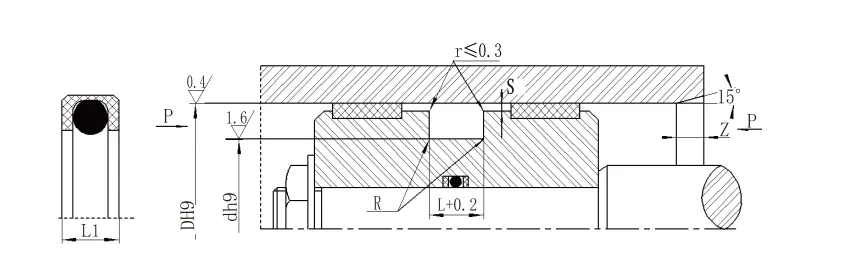

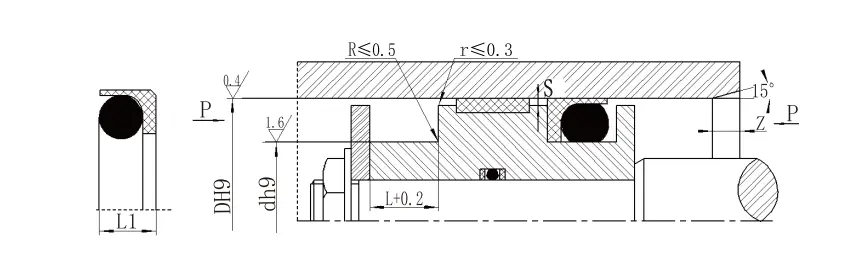

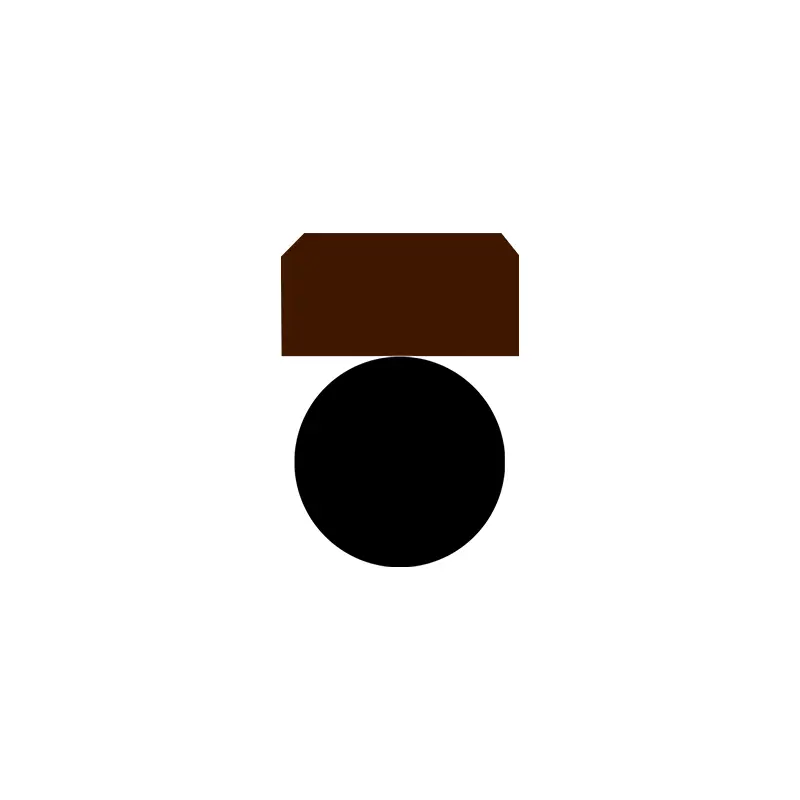

ตารางพารามิเตอร์ข้อมูลจำเพาะ RC51 (ข้อมูลจำเพาะใด ๆ ภายในช่วงพารามิเตอร์พร้อมใช้งาน)| ประเภทมาตรฐาน DH9 RC51 |
โหลดเบา dh9 RC51-Q |
โหลดหนัก dh9 RC51-Z |
เส้นผ่านศูนย์กลางร่อง D H9 |
ร่องความกว้าง L+0.2 |
ตราประทับความสูง L1 | การกวาดล้างรัศมีสูงสุด | เลี้ยว Zนาที |
เส้นผ่านศูนย์กลางลวดโอริง d0 |
|
| <20MPA | <40MPA | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-163.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1,000 ~ 1599 | 122 ~ 690.9 | D-155.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1,000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1,000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| หมายเหตุ: 1. ง่ายต่อการติดตั้งในร่องปิด> 30 มม. โดยใช้ซีรีย์โหลดแสง | |||||||||
| 2. โปรดปรึกษา บริษัท ของเราสำหรับการติดตั้งร่องปิด | |||||||||
| 3. สำหรับความดัน> 40mpa พื้นที่รากของซีลใช้ H8/F8 พอดี | |||||||||
| ข้อมูลจำเพาะ RC52 (การจับคู่โอริง GB1235) (ข้อมูลจำเพาะใด ๆ ภายในช่วงพารามิเตอร์มีอยู่) | ||||||
| ช่วงรูรับแสง D H9 |
เส้นผ่านศูนย์กลางร่อง D H9 |
ร่องความกว้าง L+0.2 |
ตราประทับความสูง L1 |
การกวาดล้างรัศมี Sสูงสุด |
เลี้ยว Zนาที |
เส้นผ่านศูนย์กลางลวดโอริง d0 |

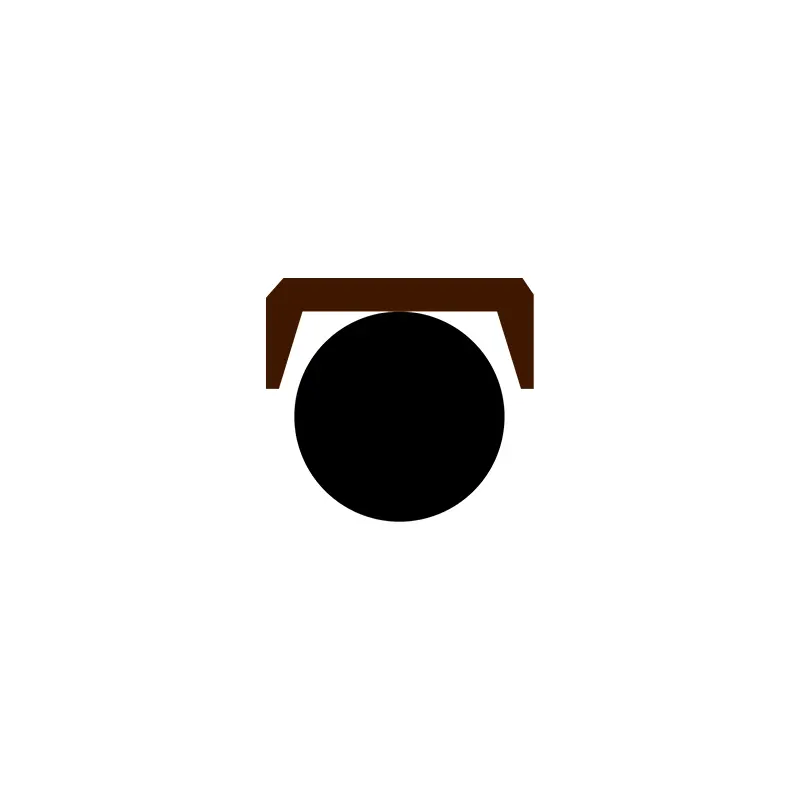

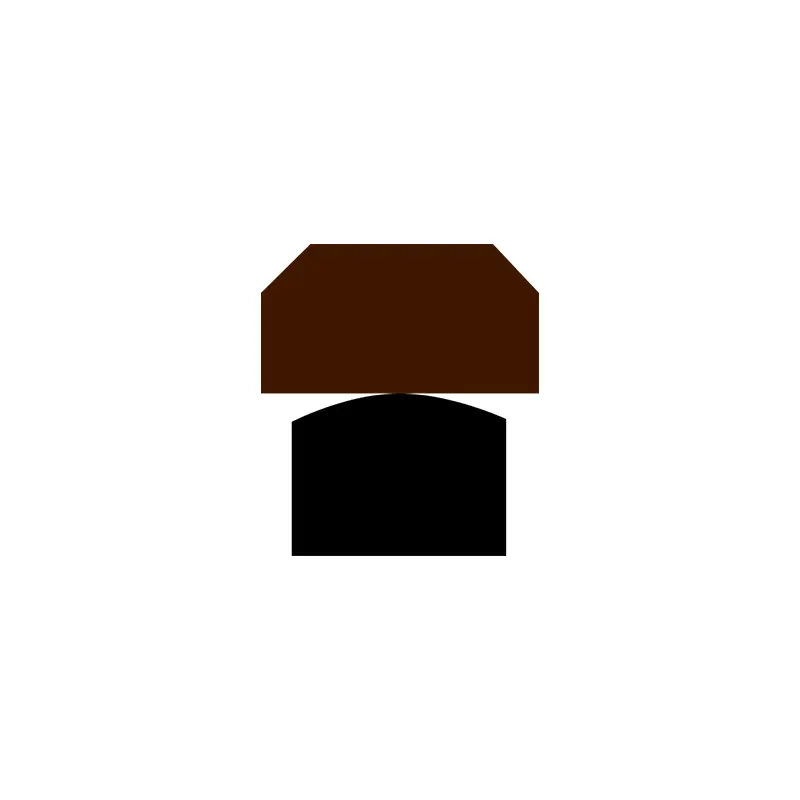

| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-155.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| การสั่งซื้อตัวอย่าง RC52—80x69.2x8.2-PTFE3-R01 | ||||||
| เส้นผ่านศูนย์กลางของกระบอกสูบ x เส้นผ่าศูนย์กลางร่อง x ร่องความกว้าง ptfe3- รหัสวัสดุ PTFE ที่แก้ไขแล้ว R01- รหัสวัสดุโอริงโอริง | ||||||
| ข้อมูลจำเพาะ RC53 (ข้อมูลจำเพาะใด ๆ ภายในช่วงพารามิเตอร์พร้อมใช้งาน) | ||||||
| ช่วงรูรับแสง D H9 |
เส้นผ่านศูนย์กลางร่อง D H9 |
ร่องความกว้าง L+0.2 |
การกวาดล้างรัศมี sสูงสุด | เลี้ยว Zนาที |
เส้นผ่านศูนย์กลางลวดโอริง dO |
|

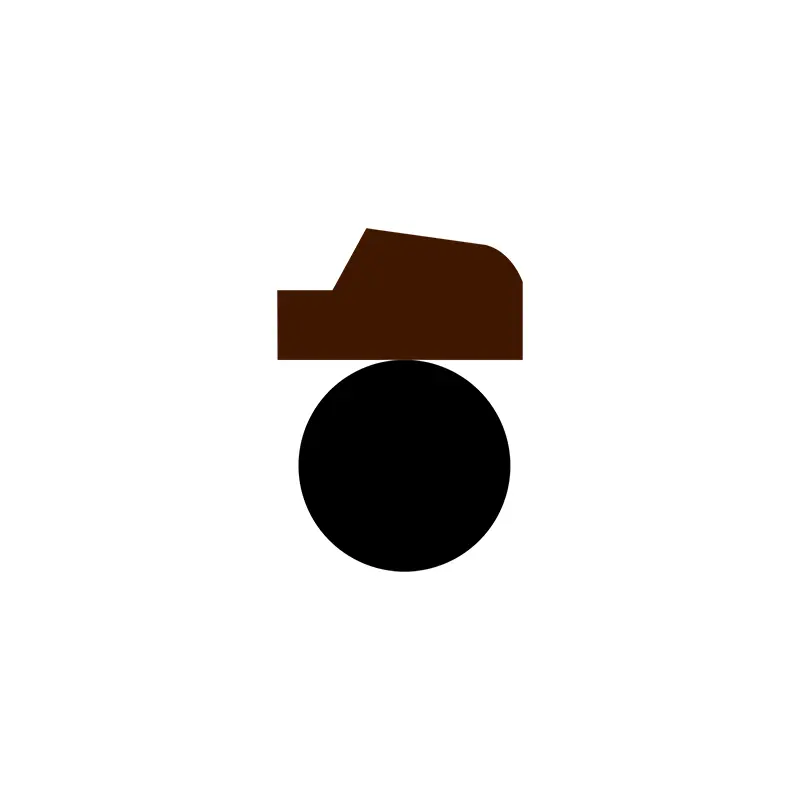

| <40MPA | <60MPA | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-163.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| ข้อมูลจำเพาะ RC54 (การจับคู่ O-Ring GB1235) (ข้อมูลจำเพาะใด ๆ ภายในช่วงพารามิเตอร์มีอยู่) | ||||||
| ช่วงรูรับแสง D H9 | เส้นผ่านศูนย์กลางร่อง D H9 | ร่องความกว้าง l+0.2 | การกวาดล้างรัศมี sสูงสุด | เลี้ยว Zนาที | เส้นผ่านศูนย์กลางลวดโอริง dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| หมายเหตุ: สำหรับความดัน> 60MPA พื้นที่รากซีลใช้ H8/F8 Tolerance และซีลแรงดันสูงพิเศษ SMAX <0.05 | ||||||
| ช่วงรูรับแสง D H9 | เส้นผ่านศูนย์กลางร่อง D H9 | ร่องความกว้าง l+0.2 | การกวาดล้างรัศมี sสูงสุด | เลี้ยว Zนาที | เส้นผ่านศูนย์กลางลวดโอริง dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| หมายเหตุ: สำหรับความดัน> 60MPA พื้นที่รากซีลใช้ H8/F8 Tolerance และซีลแรงดันสูงพิเศษ SMAX <0.05 | ||||||
| ข้อมูลจำเพาะ RC56 (ข้อมูลจำเพาะใด ๆ ภายในช่วงพารามิเตอร์พร้อมใช้งาน) | ||||||||||
| ประเภทมาตรฐาน DH9 RC56 |
โหลดเบา dh9 RC56-Q |
โหลดหนัก dh9 rc56-z |
เส้นผ่านศูนย์กลางร่อง D H9 |
ร่องความกว้าง L+0.2 |
ตราประทับความสูง L1 | มุมโค้งมน rสูงสุด |
การกวาดล้างรัศมีสูงสุด | เลี้ยว Zนาที |
เส้นผ่านศูนย์กลางลวดโอริง dO | |
| <20MPA | <40MPA | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-163.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1,000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1,000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1,000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| หมายเหตุ: 1. สำหรับแรงกดดัน> 60MPA พื้นที่รากซีลใช้ความอดทนที่ตรงกัน H8/F8 และซีลแรงดันสูงพิเศษ SMAX <0.05 2. สำหรับเส้นผ่านศูนย์กลางกระบอกสูบ> 30 มม. สามารถติดตั้งได้ในร่องปิด โปรดปรึกษา บริษัท ของเรา | ||||||||||
| ข้อมูลจำเพาะ RC57 (การจับคู่ O-Ring GB1235) (ข้อมูลจำเพาะใด ๆ ภายในช่วงพารามิเตอร์มีอยู่) | ||||||||
| ช่วงรูรับแสง D H9 | เส้นผ่านศูนย์กลางร่อง D H9 | ร่องความกว้าง l+0.2 | ตราประทับความสูง L1 | รอบมุม rสูงสุด | การกวาดล้างรัศมีสูงสุด | เลี้ยว Zนาที | เส้นผ่านศูนย์กลางลวดโอริง dO | |
| <20MPA | <40MPA | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| การสั่งซื้อตัวอย่าง RC57—80X69.2x9.8-PTFE3-R01 | ||||||||
| เส้นผ่านศูนย์กลางของโมเดลสูบ x ร่องเส้นผ่าศูนย์กลาง x ร่องความกว้าง ptfe3, รหัสวัสดุ R01 | ||||||||
