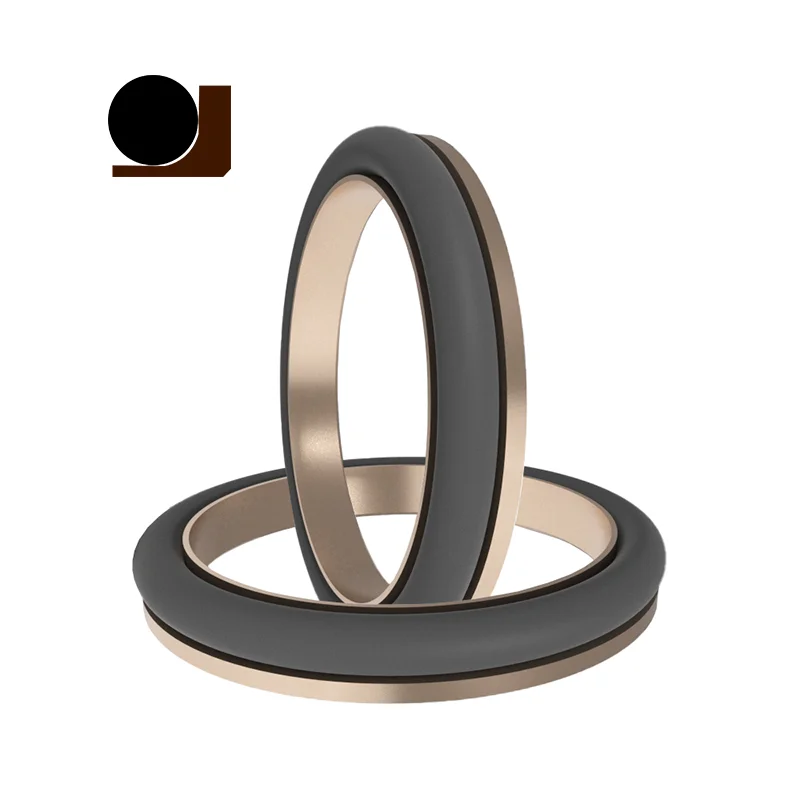

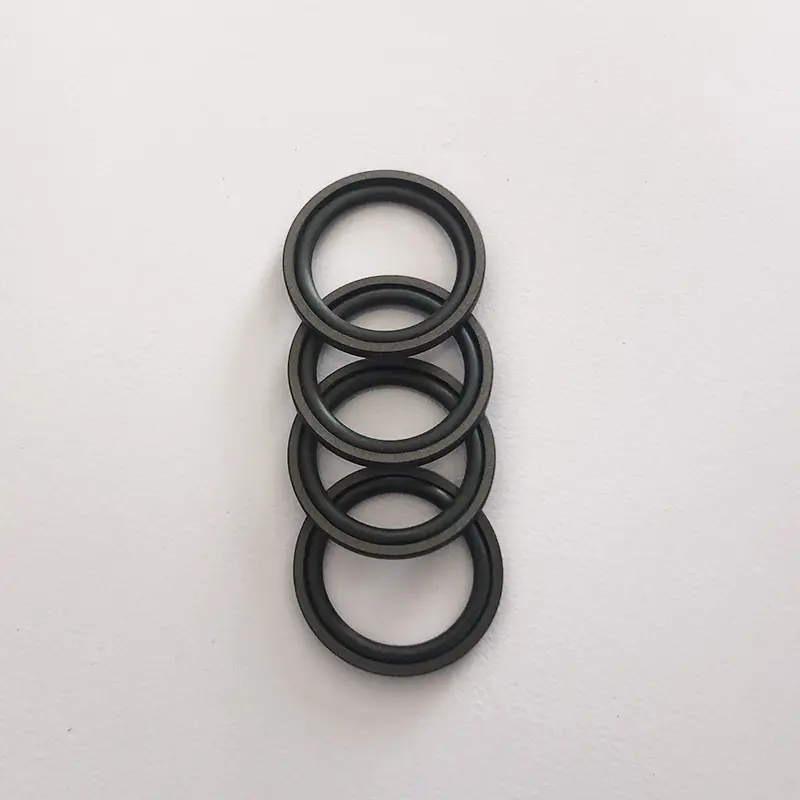

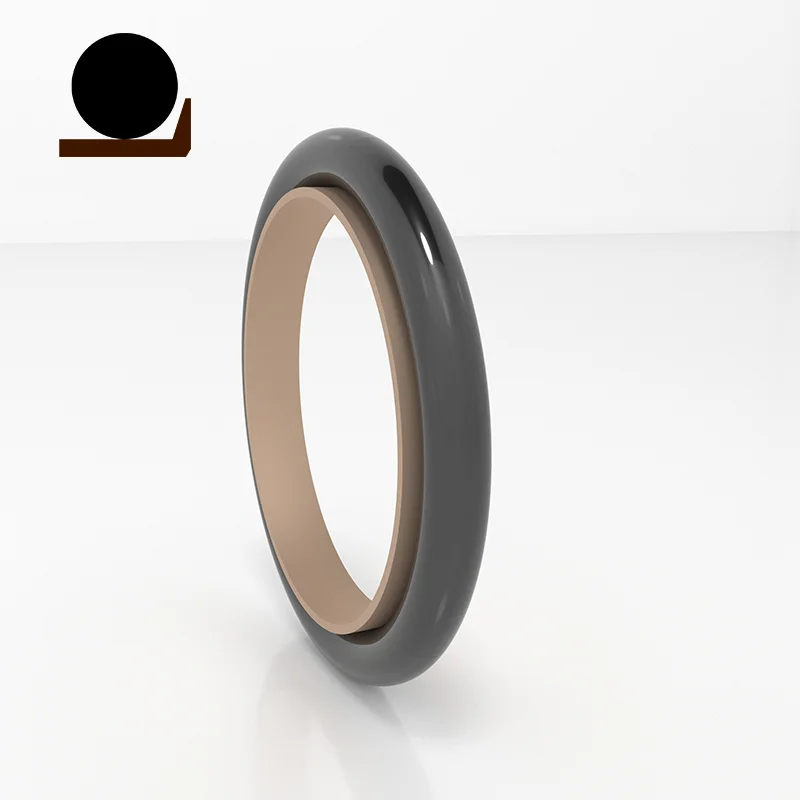

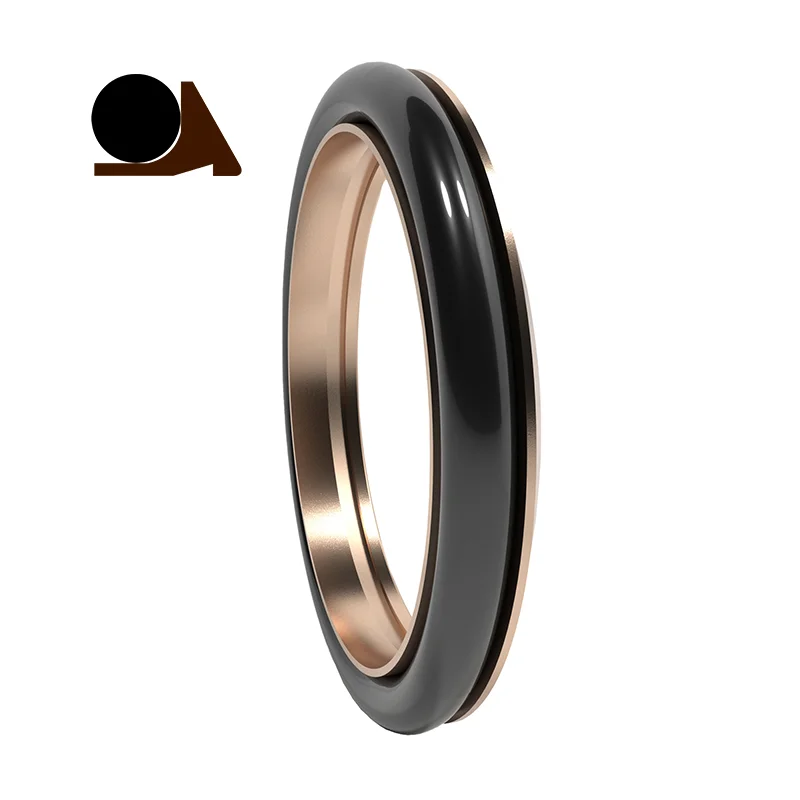

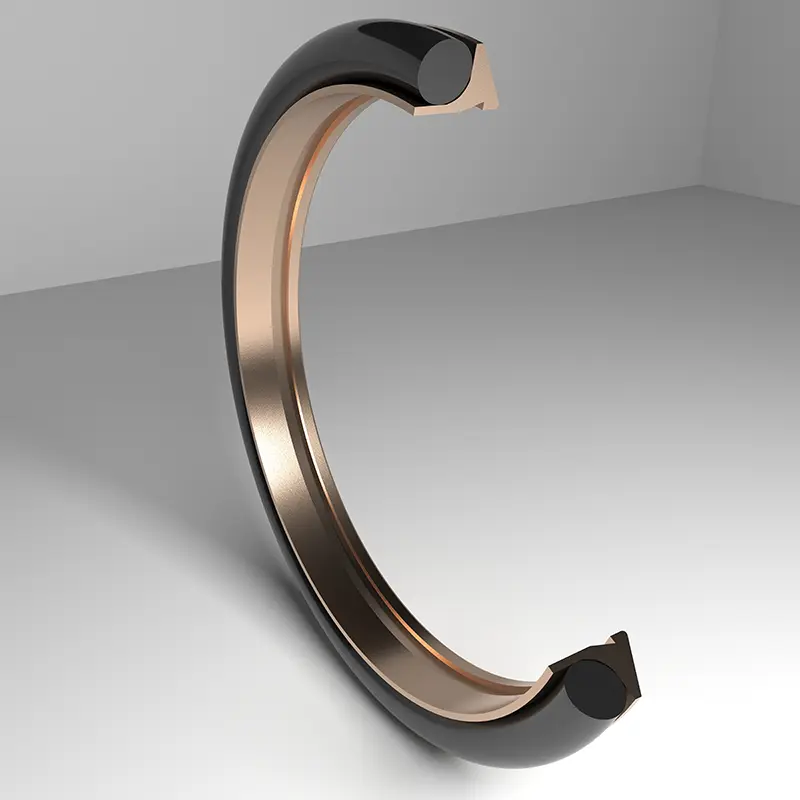

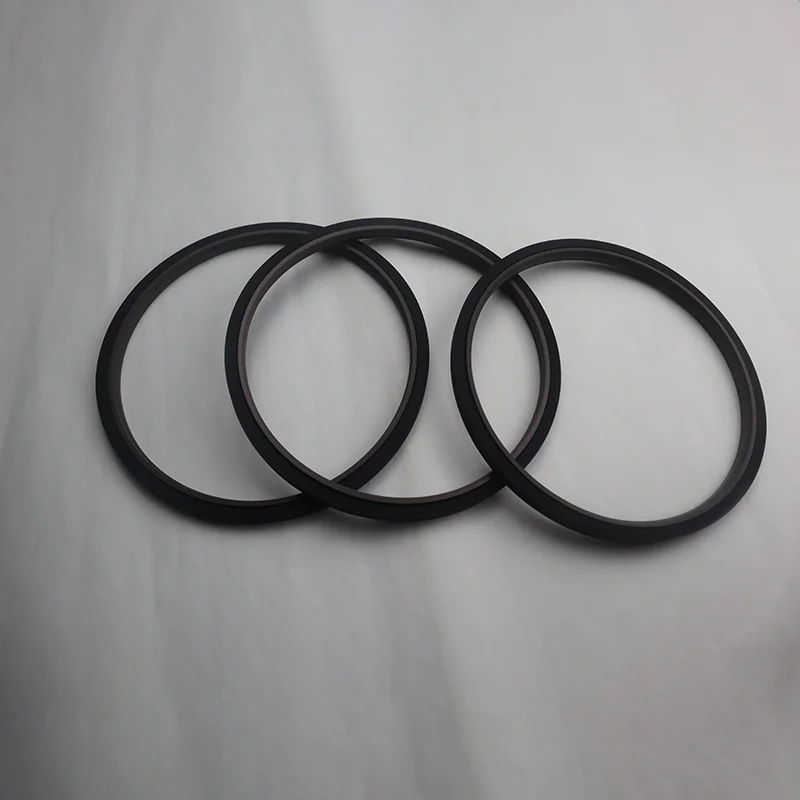

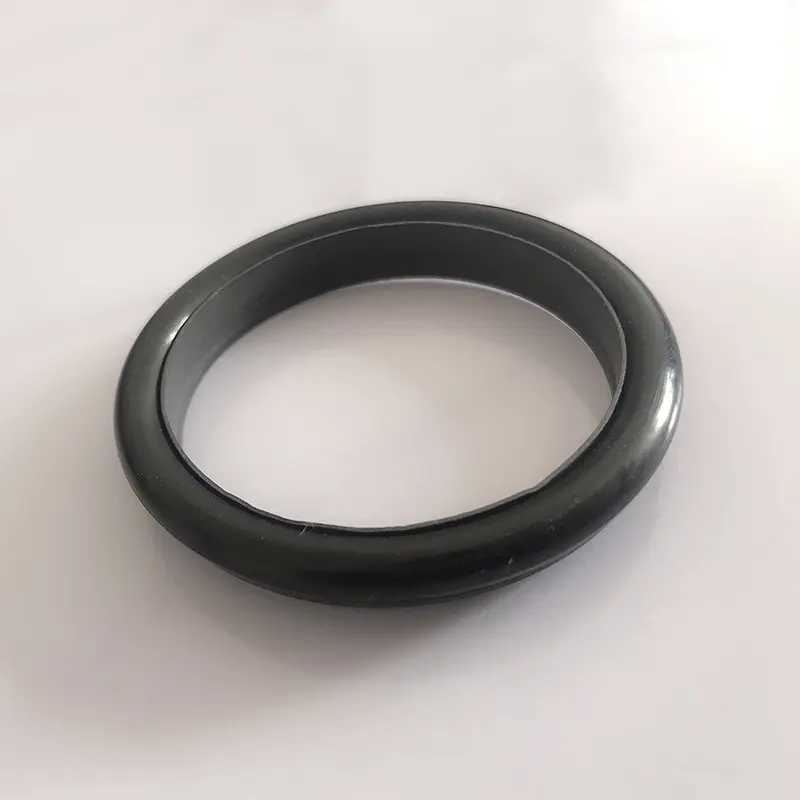

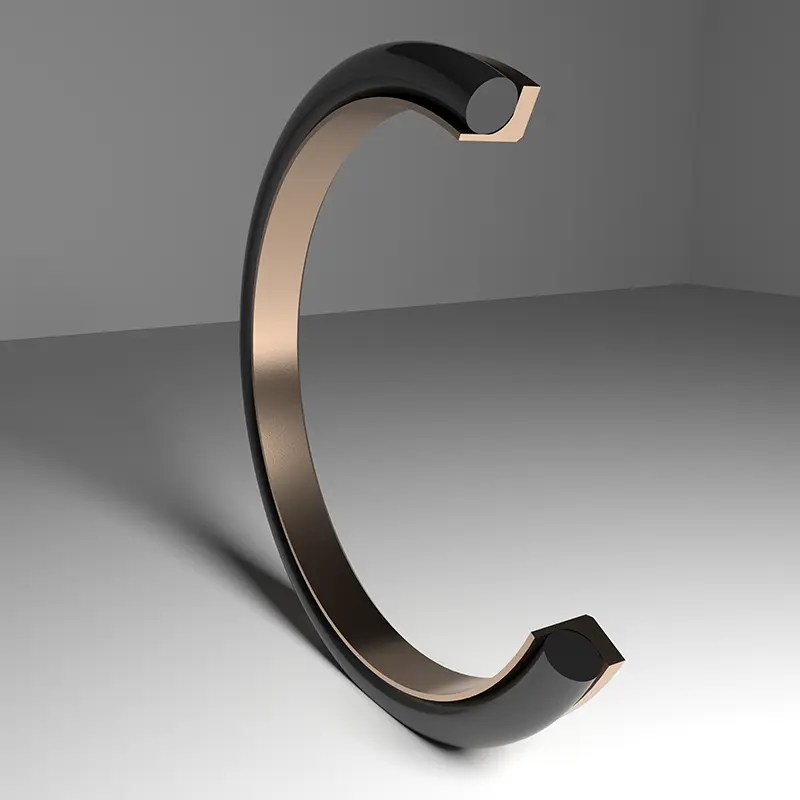

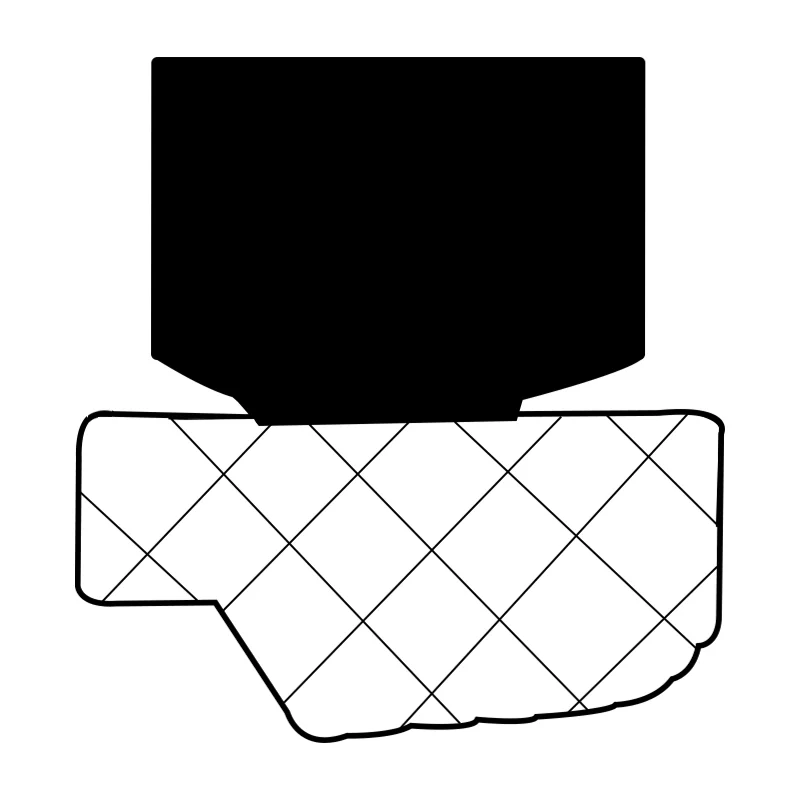

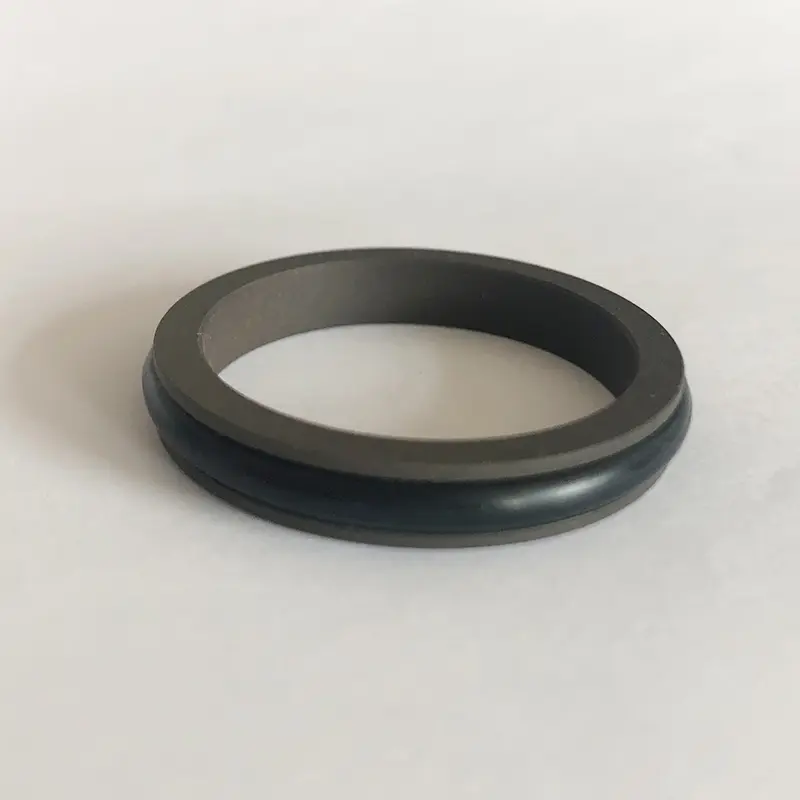

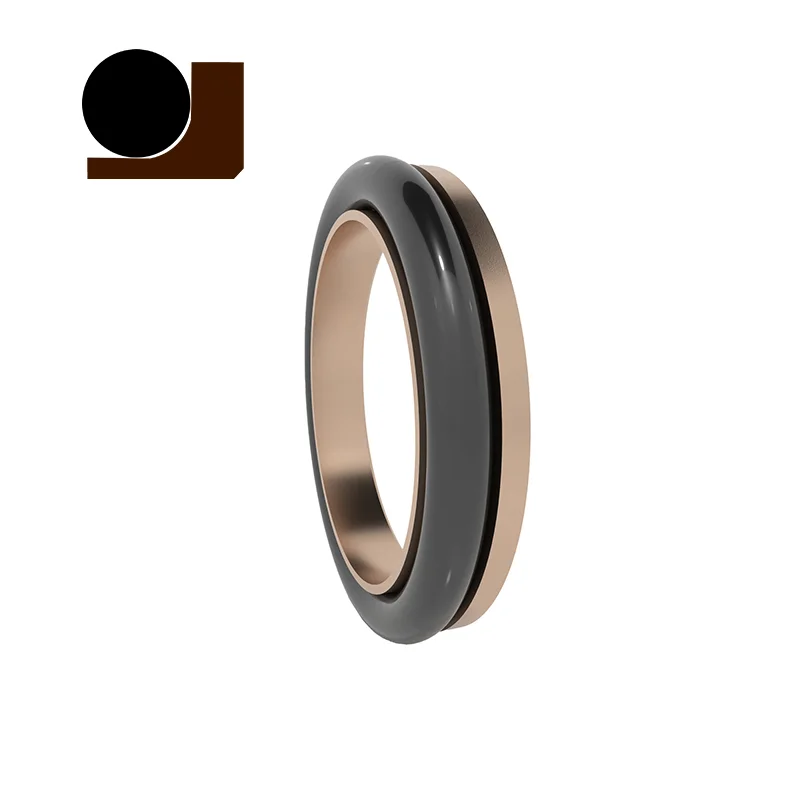

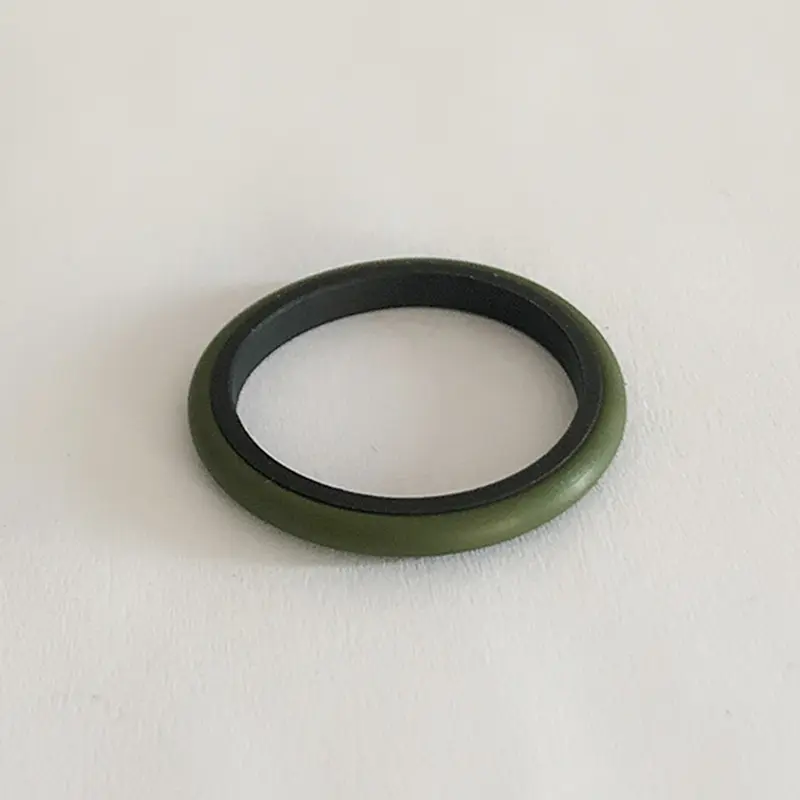

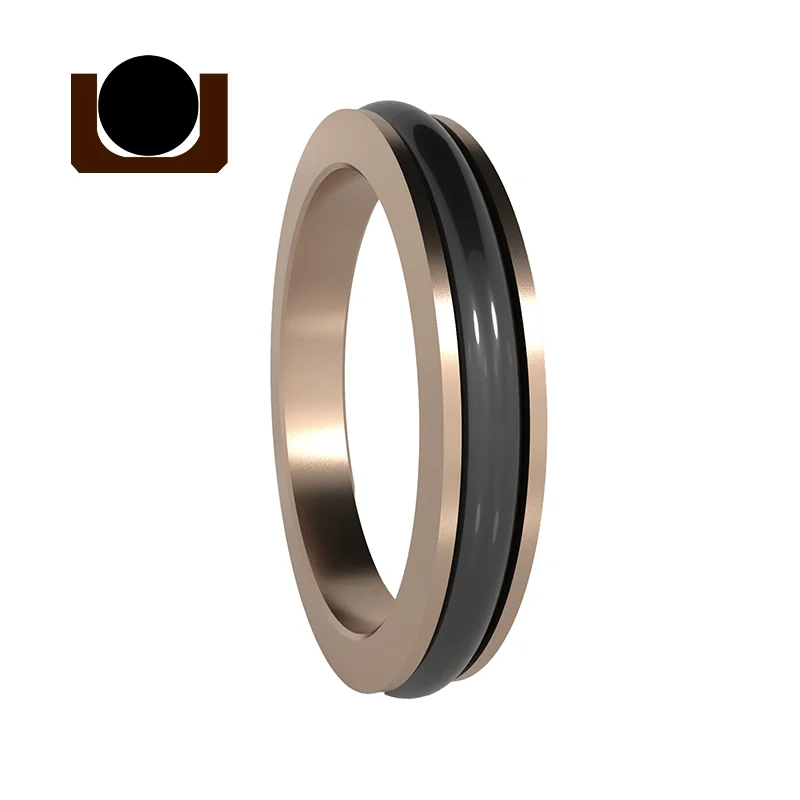

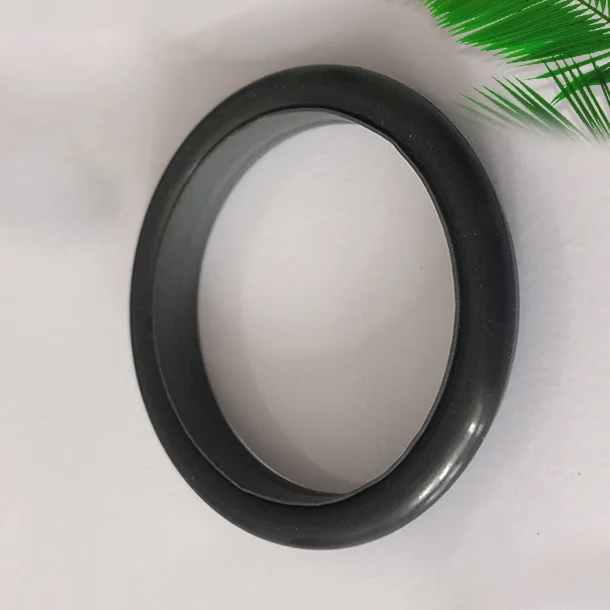

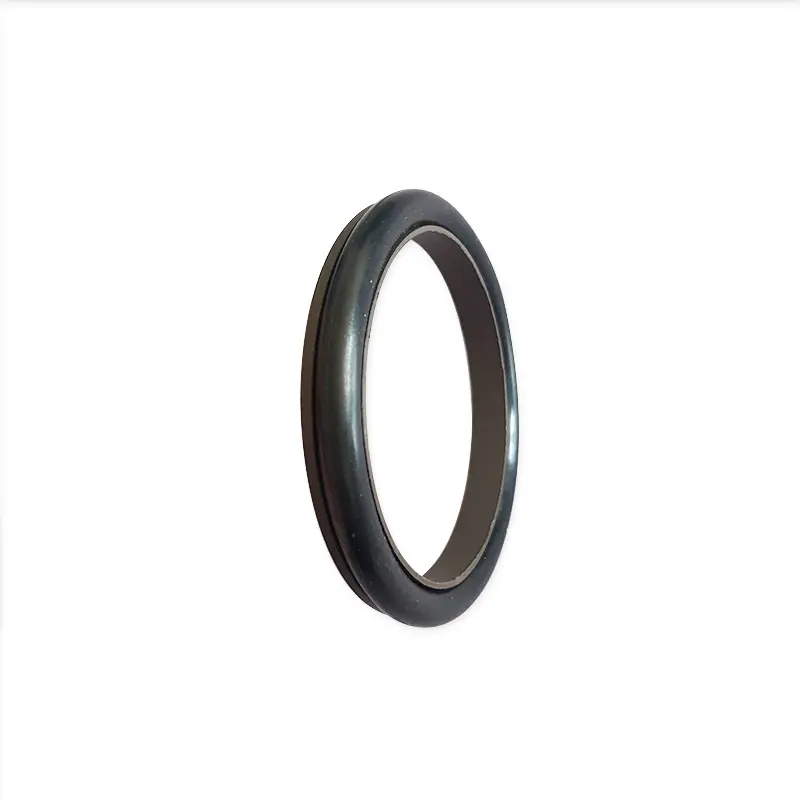

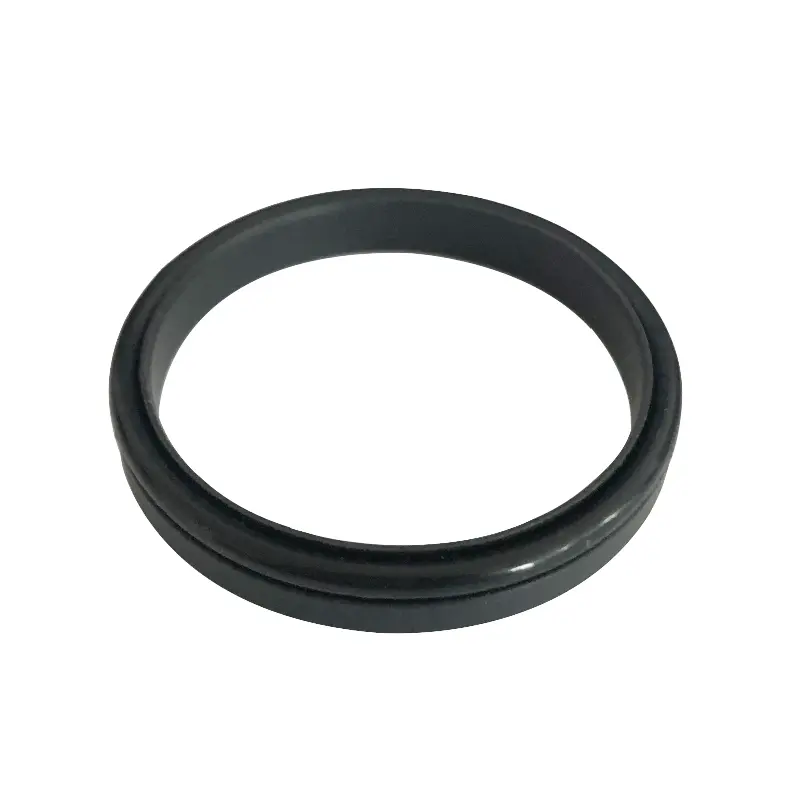

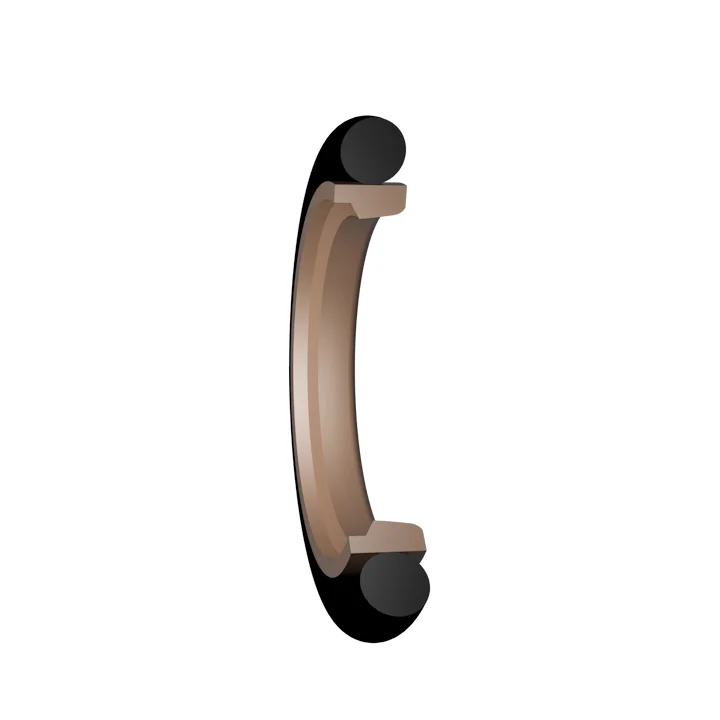

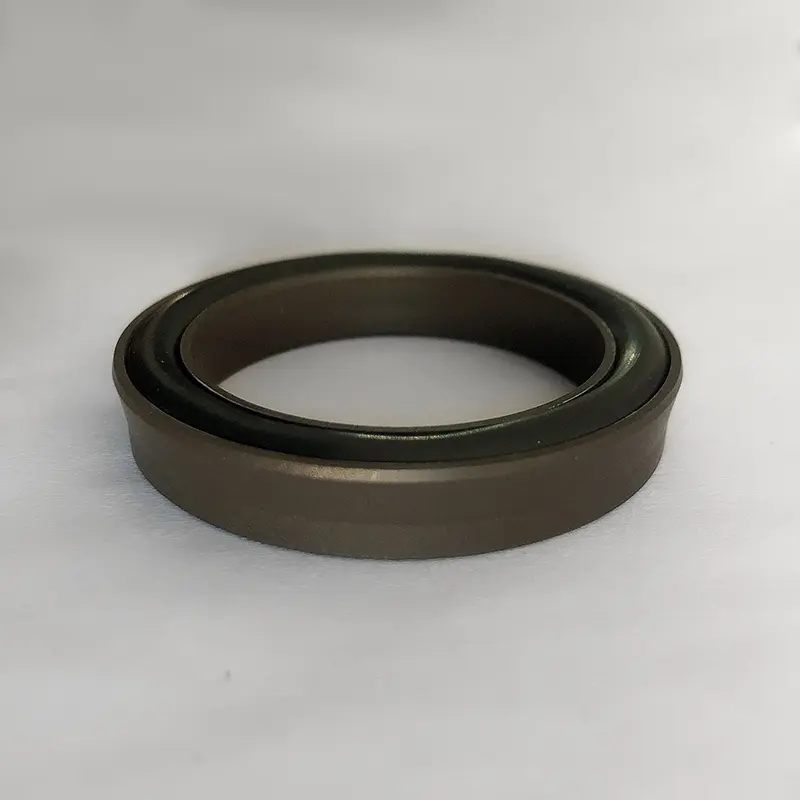

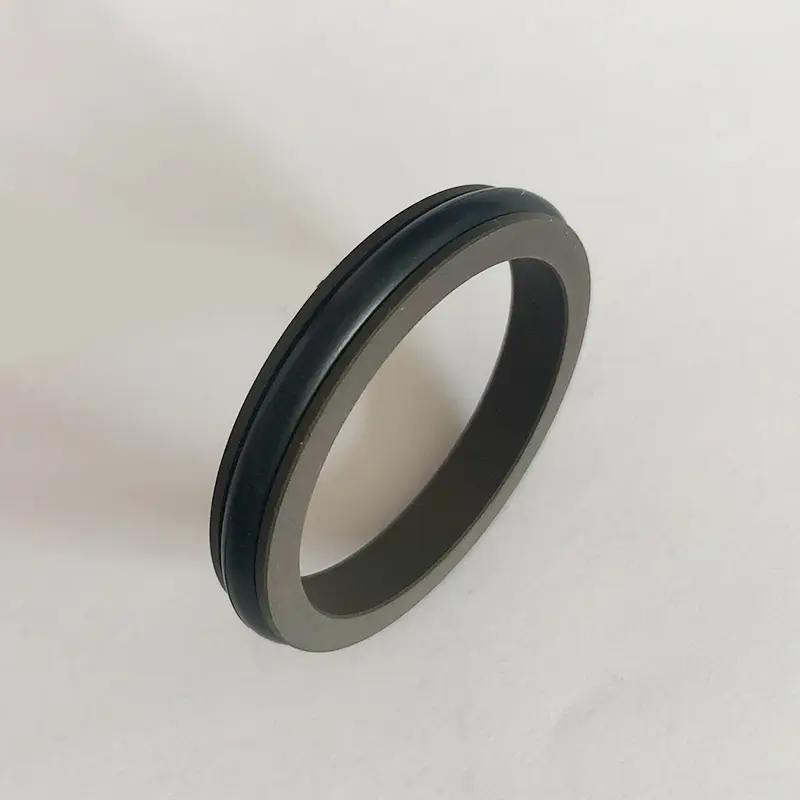

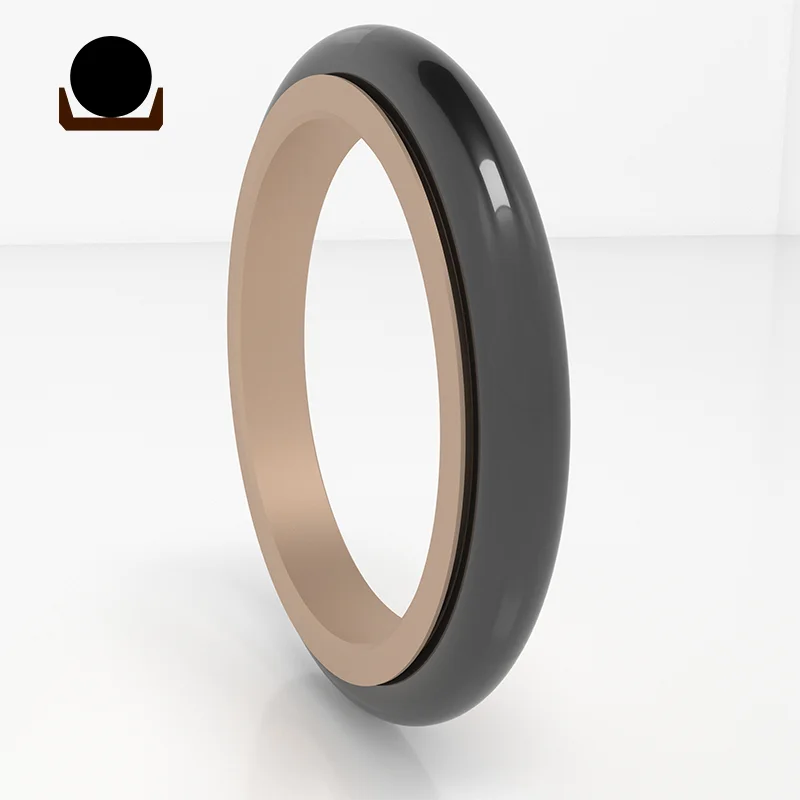

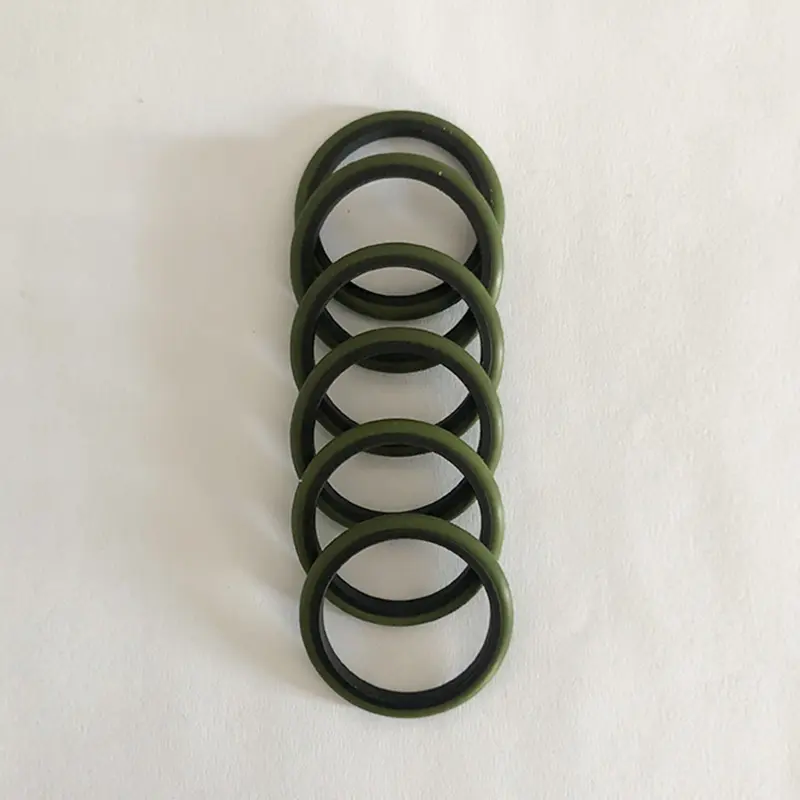

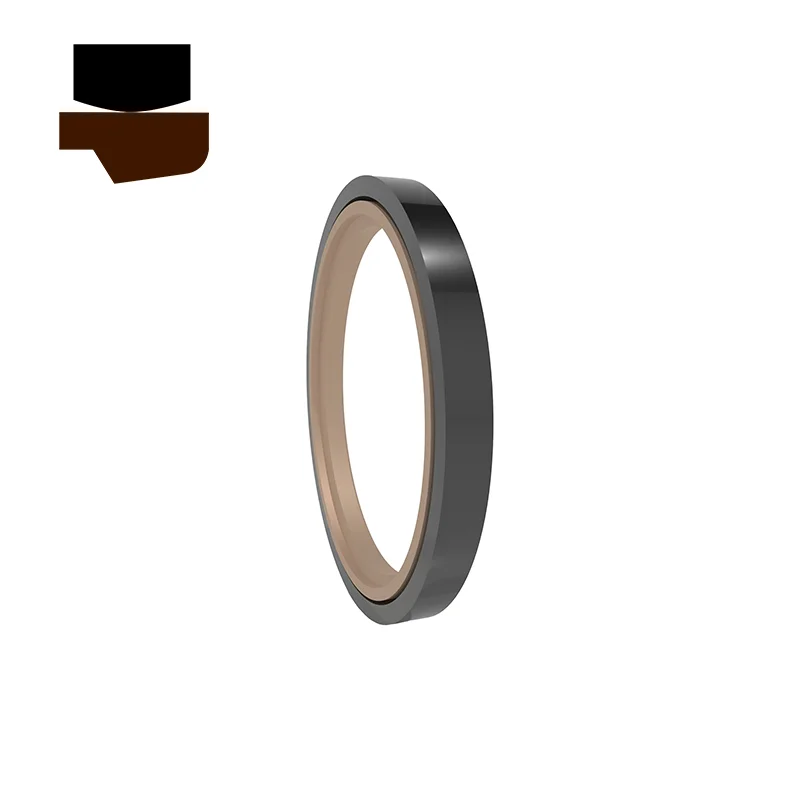

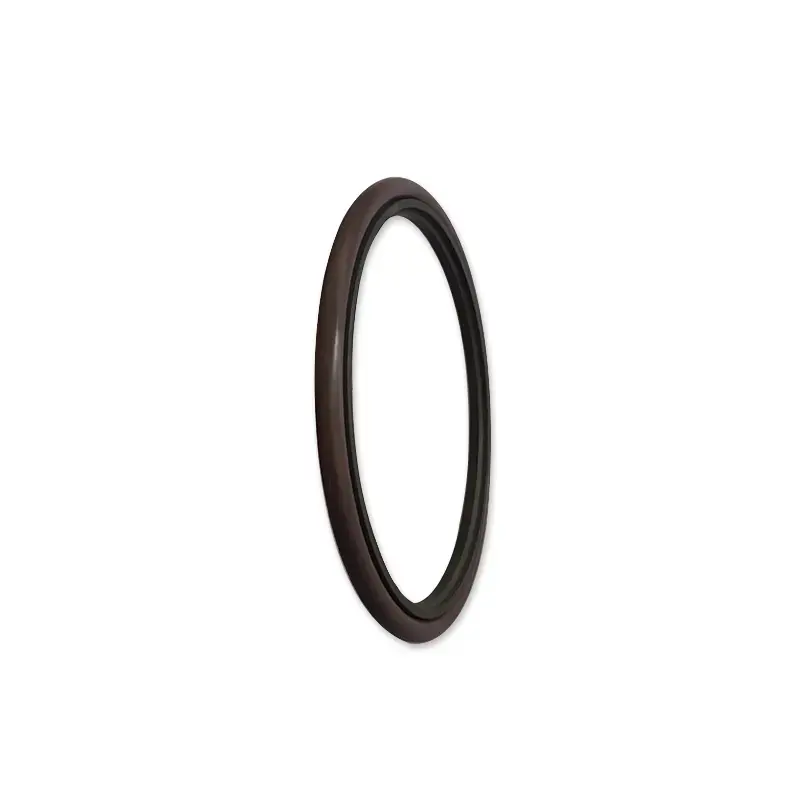

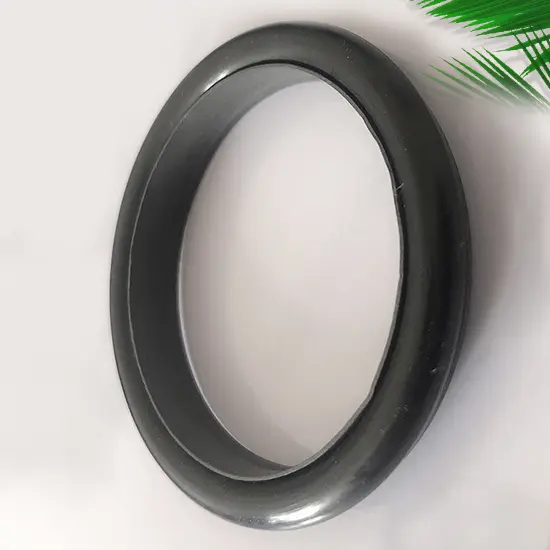

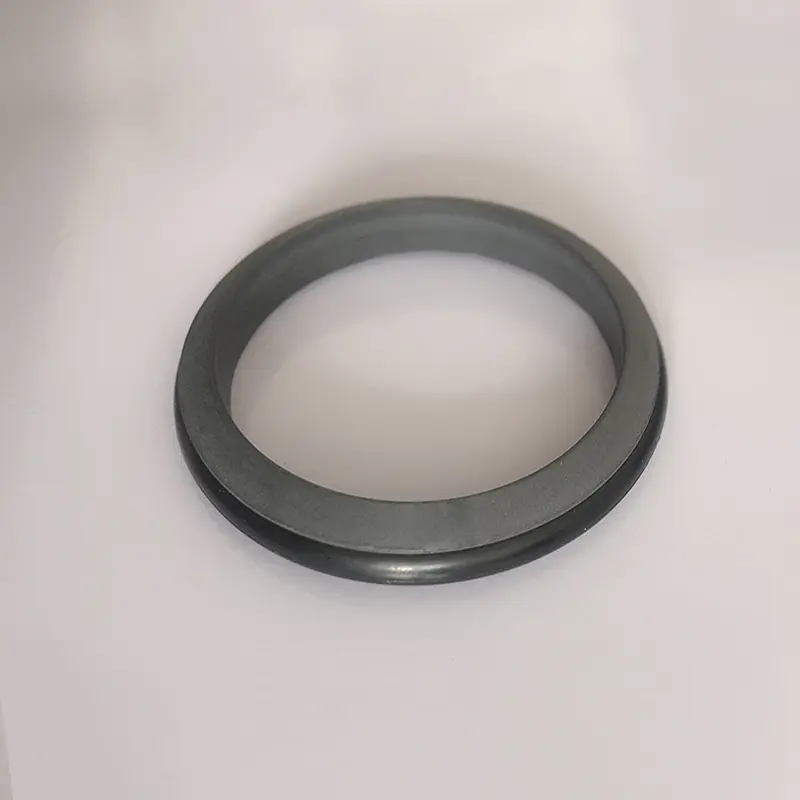

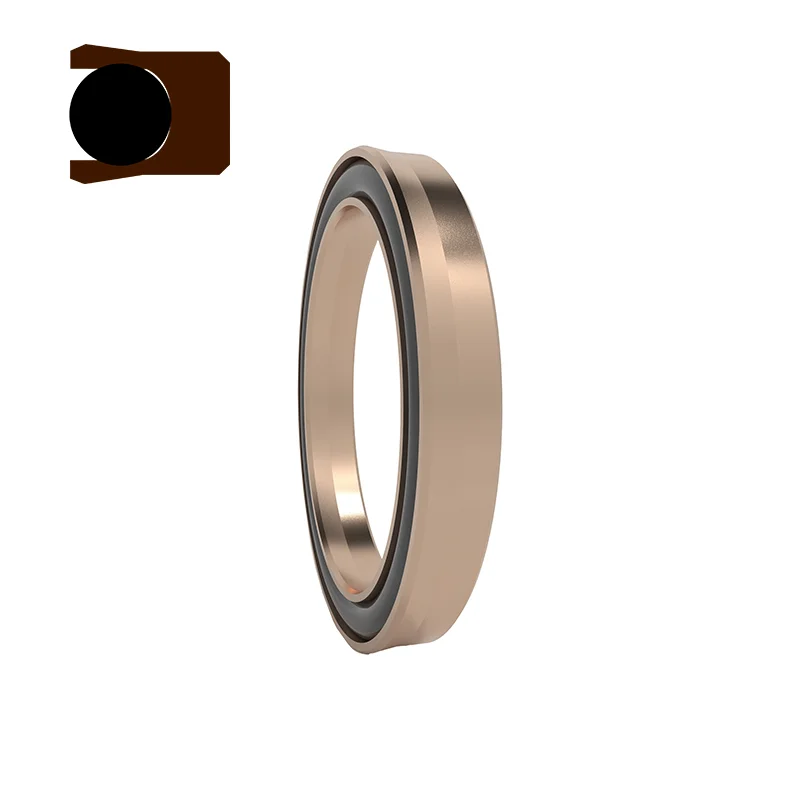

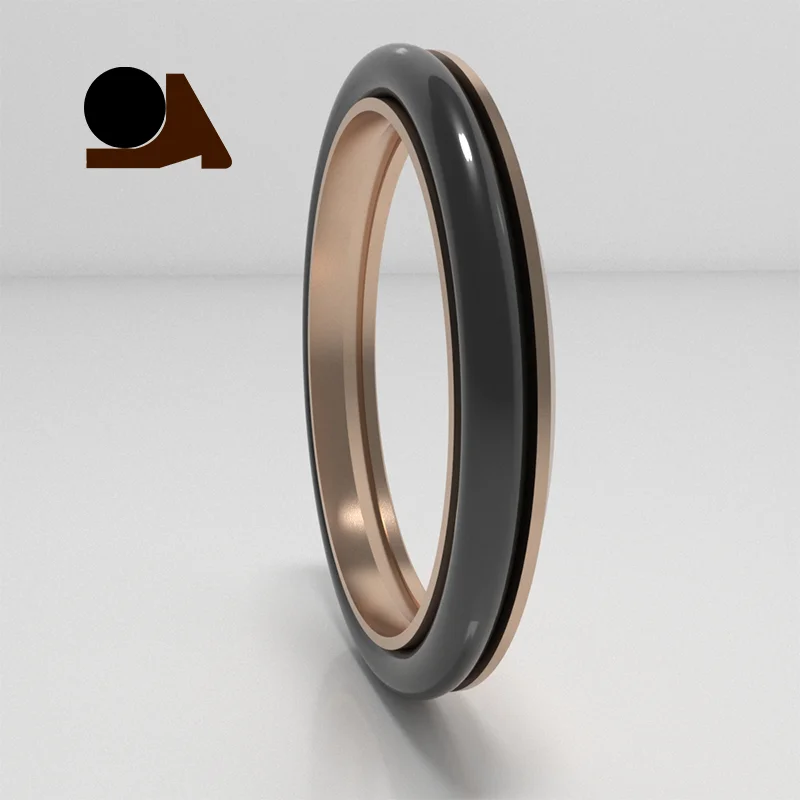

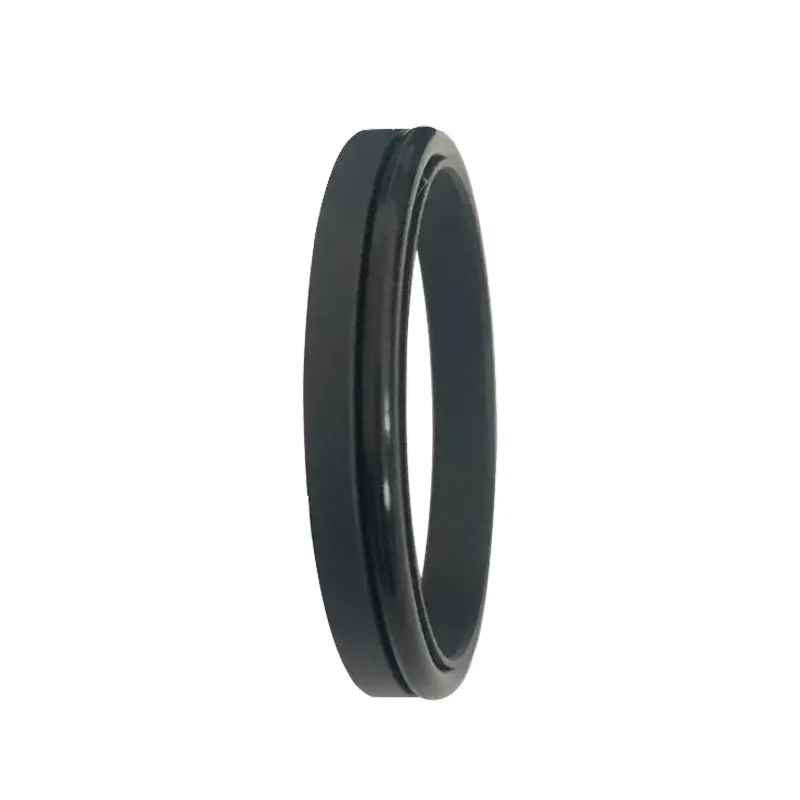

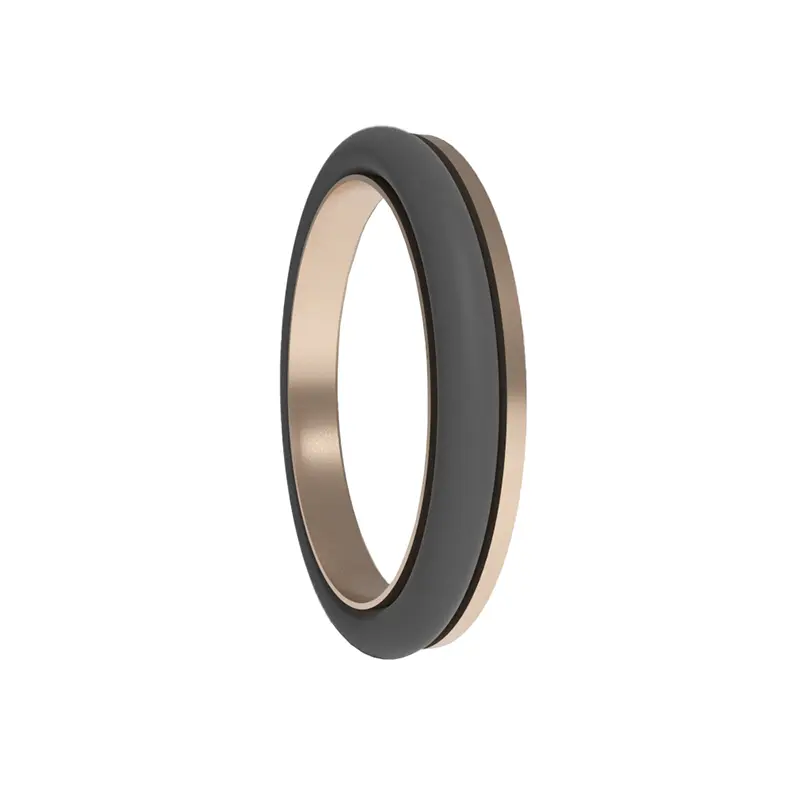

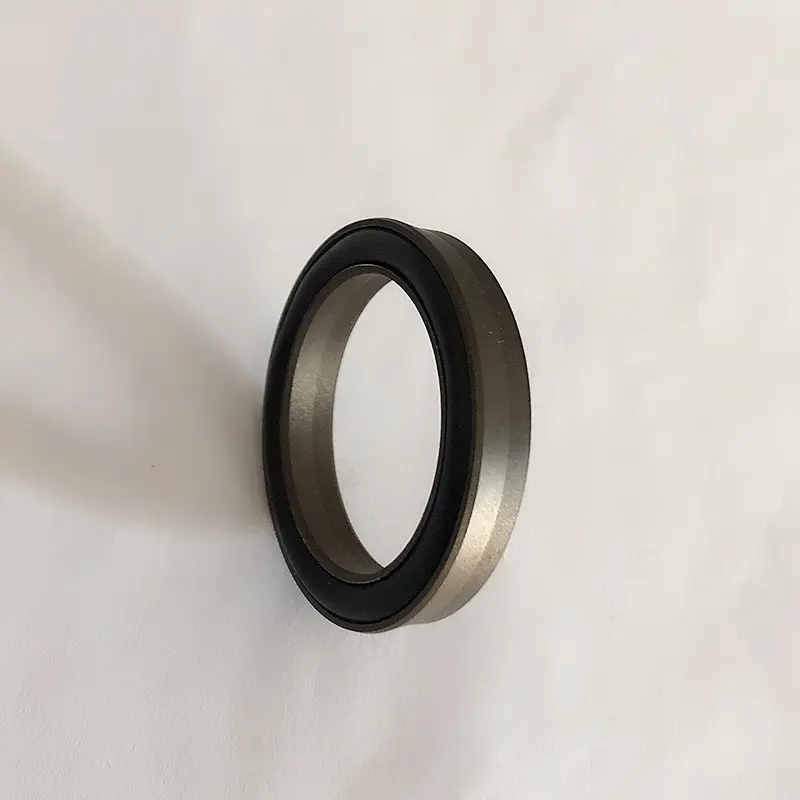

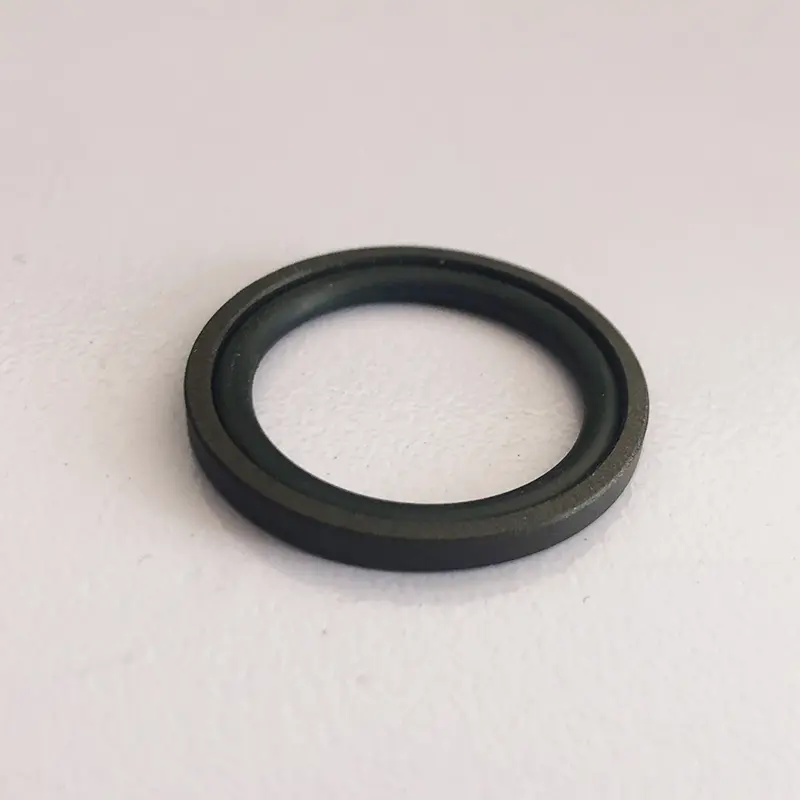

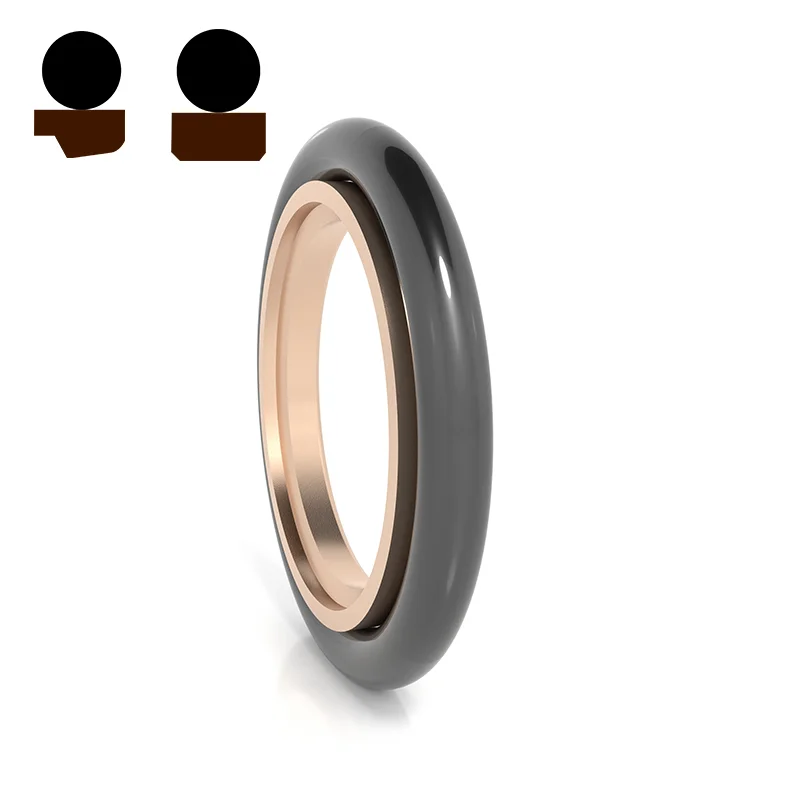

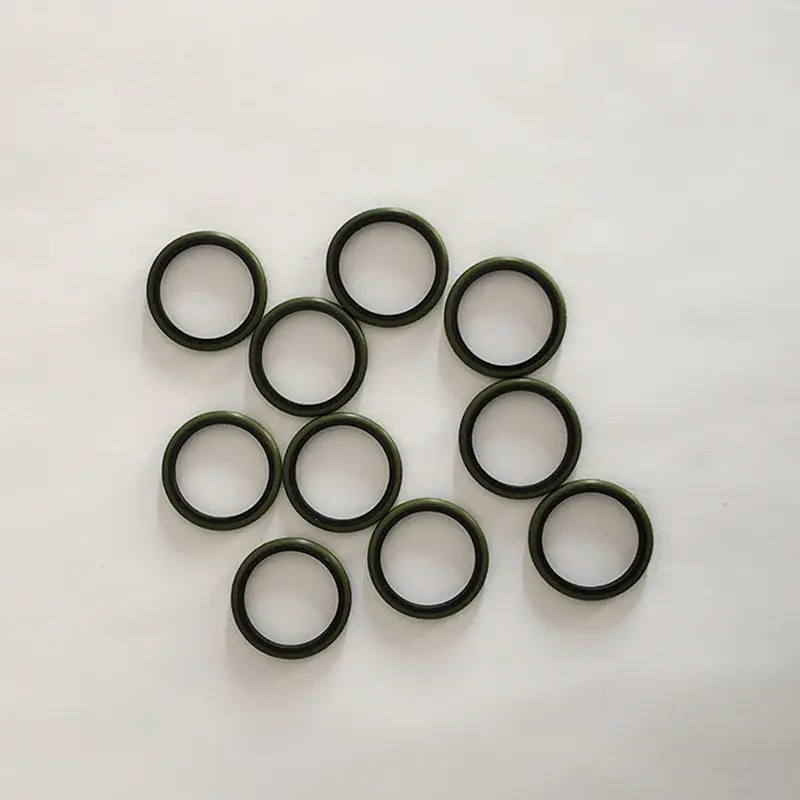

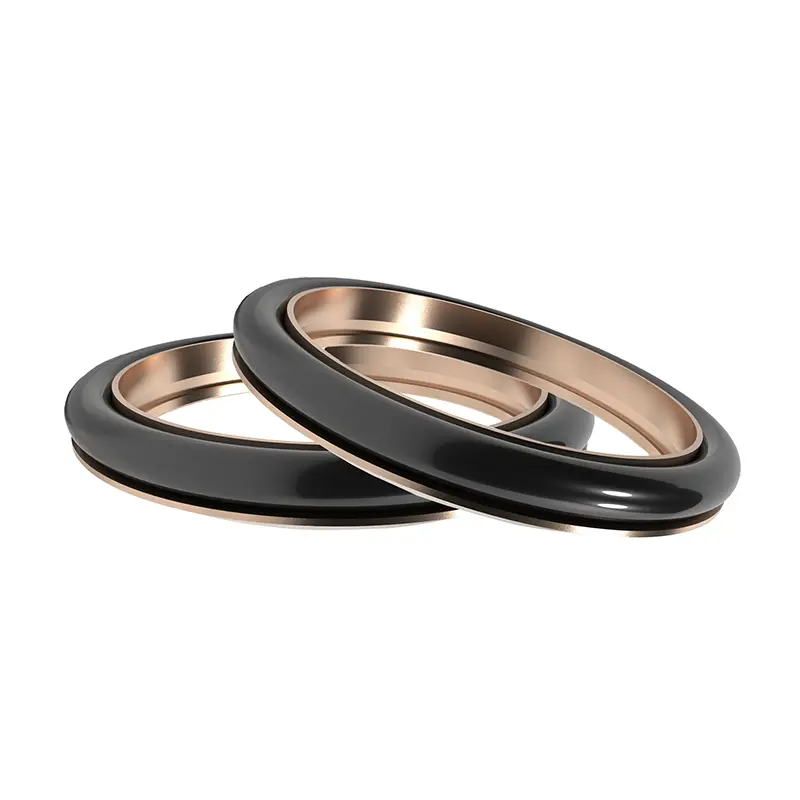

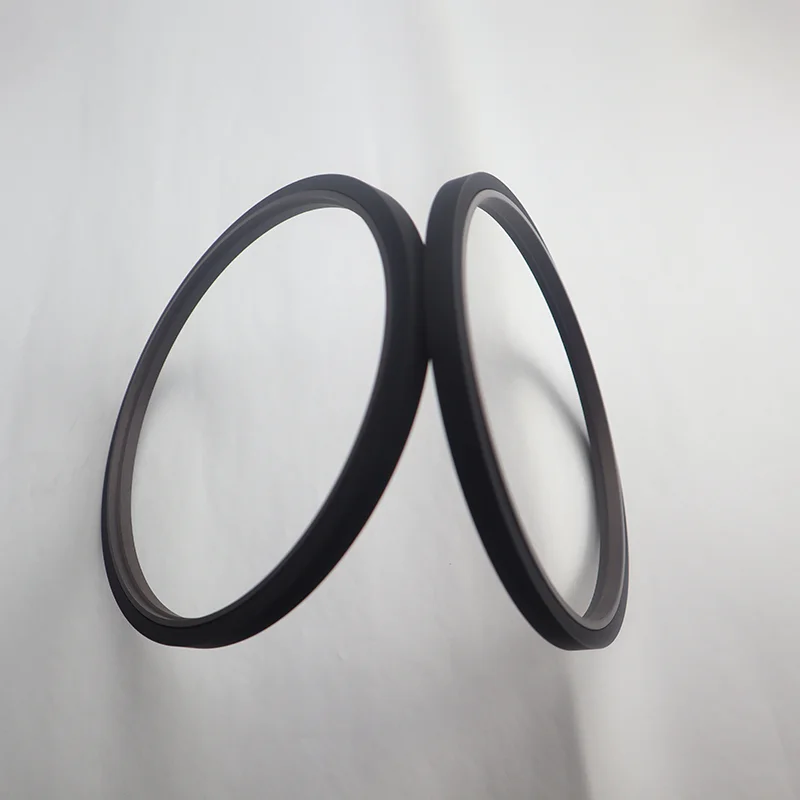

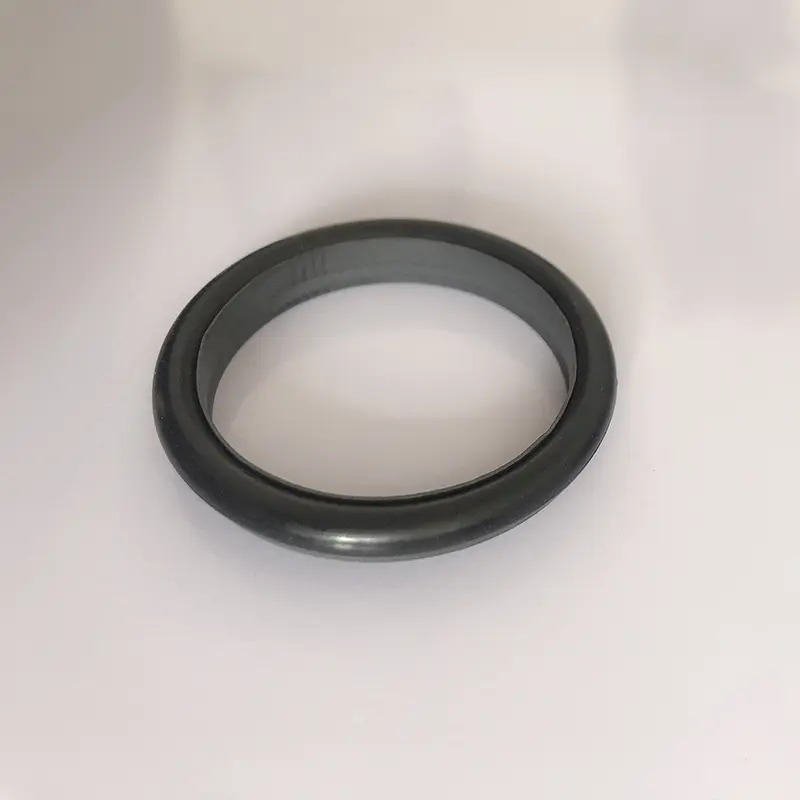

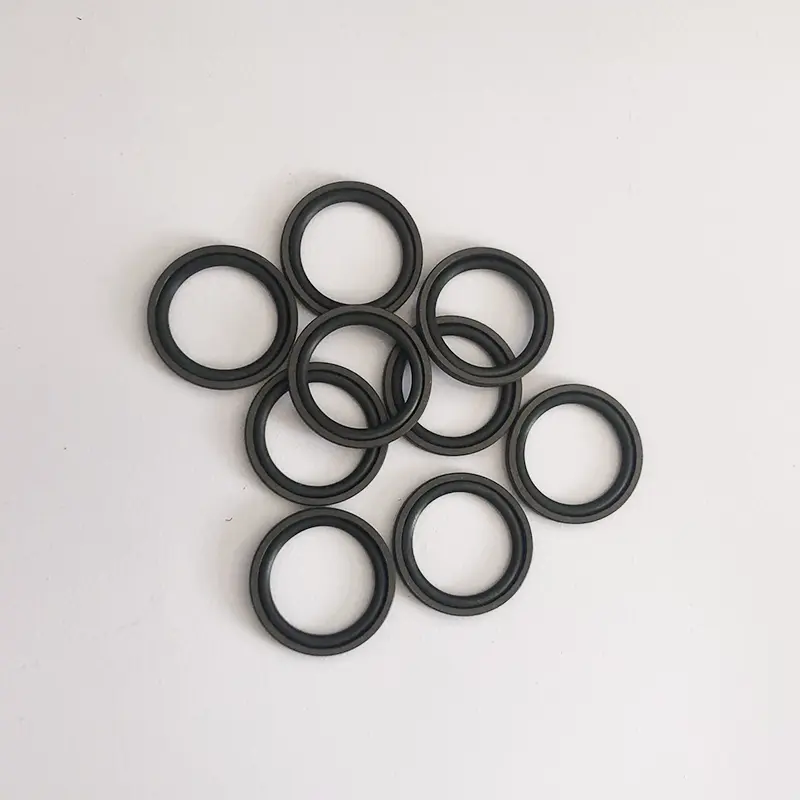

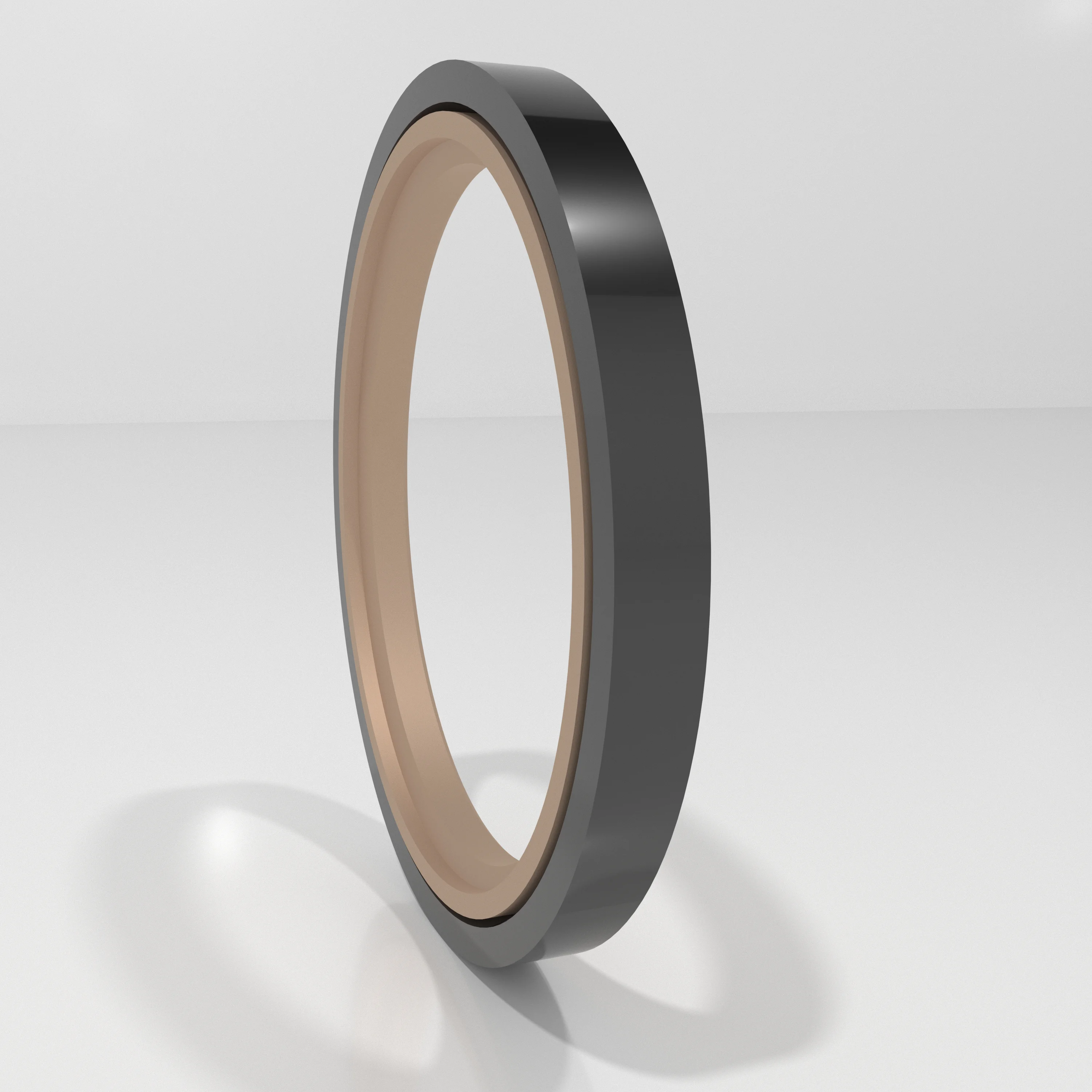

แมวน้ำก้านลูกสูบแรงดันสูงที่จัดทำโดย Ruichen ประกอบด้วยแหวนปิดผนึก PTFE และแหวนยางรูปโอซึ่งใช้เป็นพิเศษสำหรับการปิดผนึกทางเดียวของการเคลื่อนที่แบบไฮดรอลิก พวกเขาถูกแบ่งออกเป็นซีรีย์ RC01-RC14 ตามโอริงที่ตรงกัน เมื่อทำงานโอริงจะให้กำลังเรเดียลเพื่อชดเชยการสึกหรอของวงแหวนปิดผนึกและการออกแบบริมฝีปากบาง ๆ ของวงแหวนปิดผนึกมีความพอดี ทั้งสองทำงานร่วมกันเพื่อสร้างเอฟเฟกต์การปิดผนึกที่ดี
แมวน้ำลูกสูบแรงดันสูงของเรานั้นใช้กันอย่างแพร่หลายในเครื่องฉีดขึ้นรูปและเครื่องหล่อแบบตายในระบบไฮดรอลิกอุตสาหกรรมรถขุดและรถตักในเครื่องจักรวิศวกรรมชิ้นส่วนไฮดรอลิกในการผลิตและบำรุงรักษายานยนต์ พวกเขาสามารถมั่นใจได้ว่าการทำงานที่มั่นคงของระบบไฮดรอลิกและหลีกเลี่ยงการรั่วไหล
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
คุณสมบัติ:
1. แมวน้ำลูกสูบแรงดันสูงสามารถใช้สำหรับการใช้งานทั้งไฮดรอลิกและนิวเมติก
2. ประสิทธิภาพการปิดผนึกนั้นดีเสมอไม่ว่าจะเป็นเงื่อนไขการปิดผนึกแรงดันสูงหรือต่ำ
3. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นเล็ก ๆ , การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากันไม่มีการคืบคลาน
4. ตราประทับมีอายุการใช้งานยาวนานเหมาะสำหรับการปิดผนึกการหล่อลื่นปลอดน้ำมัน
5. พื้นที่โครงสร้างขนาดเล็กและการติดตั้งและบำรุงรักษาง่าย
สภาพการทำงานที่เกี่ยวข้อง:
สภาพการทำงานที่ใช้งานได้ของซีลลูกสูบแรงดันสูง (ค่าขีด จำกัด ไม่ควรปรากฏในเวลาเดียวกัน)
| ประวัติโดยย่อ | แบบอย่าง | ความดัน (MPA) | อุณหภูมิ (℃) | ความเร็ว (m/s) | สื่อ |
 |
RC01/RC02 | ≤70 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิก, ของเหลวสารหน่วงไฟ (HFA/HFB), ก๊าซ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิก, ของเหลวสารหน่วงไฟ (HFA/HFB), ก๊าซ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), ก๊าซ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC10 | ≤260 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC11 | ≤60 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), น้ำ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), ก๊าซ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | น้ำมันไฮดรอลิกที่ใช้แร่ธาตุ, ของเหลวสารหน่วงไฟ (HFA/HFB), ก๊าซ ฯลฯ |
| -20 ~+180 (การจับคู่ O-ring FKM) |
การเลือกวัสดุ:
1. วัสดุโอริงที่ตรงกันสามารถเลือกได้: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM) ฯลฯ
2. วัสดุวงแหวนปิดผนึก: PTFE1, PTFE2, PTFE3, PTFE4, PU, ฯลฯ
ตัวอย่างการสั่งซื้อ: (มีเพียงบางรุ่นเท่านั้นที่แสดงโปรดติดต่อเราสำหรับโมเดลการสั่งซื้อเฉพาะ)
รุ่นสั่งซื้อ RC01-80X89.6X7.8-PTFE3-R01
เส้นผ่านศูนย์กลางของโมเดล-Rod X เส้นผ่าศูนย์กลาง X ร่องความกว้าง PTFE3 ที่ดัดแปลงรหัสวัสดุ PTFE R01 O-RING รหัสวัสดุรหัส
รุ่นสั่งซื้อ RC03—80X89X10-PTFE3-R01
เส้นผ่านศูนย์กลางของโมเดล-Rod X เส้นผ่าศูนย์กลาง X ร่องความกว้าง PTFE3 ที่ดัดแปลงรหัสวัสดุ PTFE รหัสวัสดุ R01-O-RING
รุ่นสั่งซื้อ RC06—80X89.9x9.2-PTFE3-R01
เส้นผ่านศูนย์กลางของโมเดล-Rod X เส้นผ่าศูนย์กลาง X ร่องความกว้าง PTFE3 ที่ดัดแปลงรหัสวัสดุ PTFE R01 O-RING รหัสวัสดุรหัส
รุ่นคำสั่งซื้อ RC08-80X90.2X11.2-PTFE3-R01 เส้นผ่านศูนย์กลางของโมเดล ROD X เส้นผ่าศูนย์กลางร่อง x ร่องความกว้าง
ข้อมูลจำเพาะ:
(แสดงเฉพาะบางรุ่นโปรดติดต่อเราสำหรับรุ่นสั่งซื้อเฉพาะ)

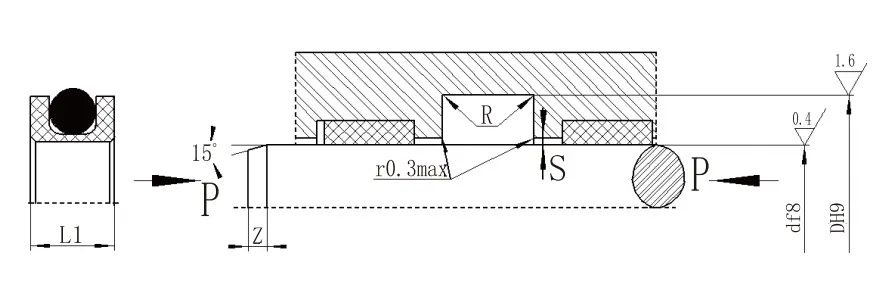

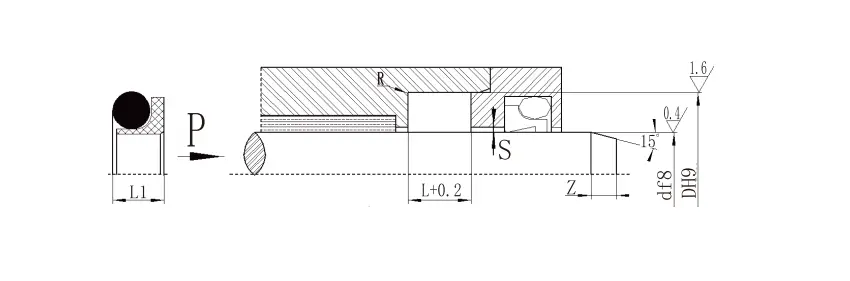

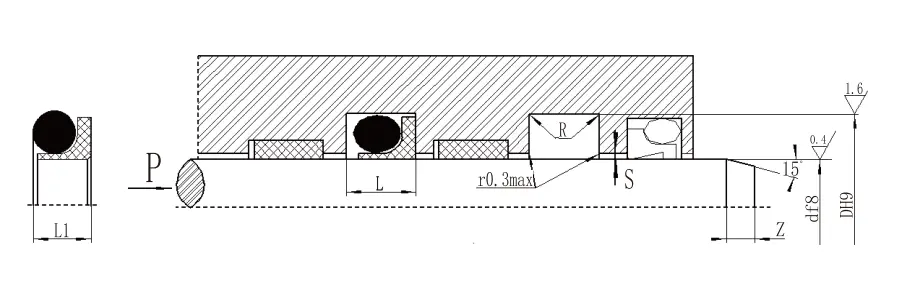

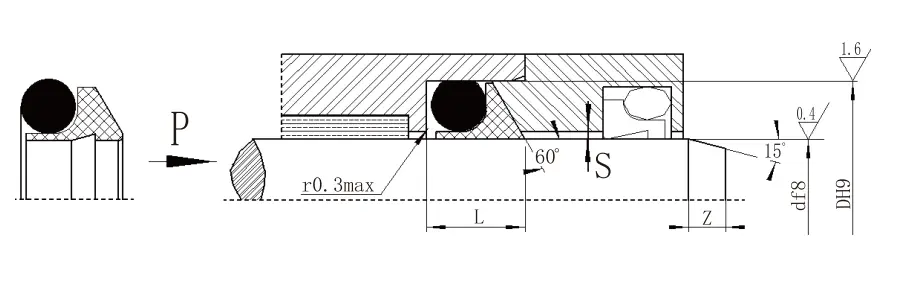

| 4.1 ข้อมูลจำเพาะ RC01 (ผลิตภัณฑ์ที่มีขนาดใดก็ได้ในตารางข้อมูลจำเพาะสามารถผลิตได้) | ||||||||||
| DF8 ประเภทมาตรฐาน RC01 |
DF8 น้ำหนักเบา RC01-Q |
DF8 โหลดหนัก RC01-Z |
D H9 | L+0.2 | L1 | rสูงสุด | Sสูงสุด | Zนาที | d0 | |
| <20MPA | <40MPA | |||||||||
| - | 5 ~ 17.9 | - | d+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | d+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | d+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1,000 ~ 1599 | 109 ~ 629 | d+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1,000 ~ 1599 | ≥1600 | 630 ~ 999 | d+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1,000 ~ 1599 | d+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| หมายเหตุ: 1. สำหรับ≤30มม. ขอแนะนำให้ใช้ร่องแบบเปิด | ||||||||||
| 2. สำหรับการติดตั้งซีลร่องอินทิกรัล (ปิด) โปรดดูคู่มือการติดตั้งของ บริษัท ของเรา 3. สำหรับความดัน> 40mpa พื้นที่รากของซีลใช้ H8/F8 พอดี | ||||||||||
| 4.1 ตารางพารามิเตอร์ข้อมูลจำเพาะ RC03 (ผลิตภัณฑ์ที่มีขนาดใดก็ได้ในตารางข้อมูลจำเพาะสามารถผลิตได้) | |||||||
| D F8 | D H9 | L+0.2 | sสูงสุด | Zนาที | d0 |
|
|
| <40MPA | <60MPA |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | d+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | d+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | d+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1,000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | d+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| หมายเหตุ: 1. สำหรับความดัน> 60MPA พื้นที่รากซีลใช้ H8/F8 Tolerance และ SMAX ความดันสูงพิเศษ <0.05 | |||||||
| 2. โปรดปรึกษา บริษัท ของเราเมื่อต้องใช้โครงสร้างร่องปิด | |||||||
| 4.1 ข้อมูลจำเพาะ RC06 (ผลิตภัณฑ์ที่มีขนาดใดก็ได้ในตารางข้อมูลจำเพาะสามารถผลิตได้) | ||||||||||
| D F8 ประเภทมาตรฐาน RC06 |
D F8 น้ำหนักเบา RC06-Q |
D F8 โหลดหนัก RC06-Z |
D H9 | L+0.2 | L1 | rสูงสุด | Sสูงสุด | Zนาที | d0 | |
| <20MPA | <40MPA | |||||||||
| - | 4 ~ 17.9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | d+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | d+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1,000 ~ 1600 | 107 ~ 630.9 | d+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1,000 ~ 1600 | ≥1600 | 631 ~ 999 | d+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1,000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางเพลา≤70มม. ขอแนะนำให้ใช้ร่องแบบเปิด สำหรับการติดตั้งซีลร่องอินทิกรัล (ปิด) โปรดดูคู่มือการติดตั้ง | ||||||||||
| 2. สำหรับความดัน> 40mpa พื้นที่รากของซีลใช้ H8/F8 ความทนทานต่อความทนทาน | ||||||||||
| 4.1 ข้อมูลจำเพาะ RC08 (ผลิตภัณฑ์ที่มีขนาดใดก็ได้ในตารางข้อมูลจำเพาะสามารถผลิตได้) | ||||||||||
| ประเภทมาตรฐาน DF8 RC08 | โหลดเบา DF8 RC08-Q | โหลดหนัก DF8 RC08-Z | เส้นผ่านศูนย์กลางร่อง D H9 | ร่องความกว้าง l+0.2 |
ตราประทับความสูง L1 | มุมโค้งมน rสูงสุด | การกวาดล้างรัศมีสูงสุด | เลี้ยว Zนาที |
Diamete ลวดโอริง d0 | |
| <20MPA | <60MPA | |||||||||
| - | 5 ~ 17.9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | d+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | d+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1,000 ~ 1599 | 109 ~ 629 | d+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1,000 ~ 159 | ≥1600 | 630 ~ 999 | d+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1,000 ~ 1599 | d+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| หมายเหตุ: 1. โปรดปรึกษา บริษัท ของเราเมื่อต้องปิดร่อง | ||||||||||
| 2. ความดัน> 60MPA, รูท H8/F8 การจับคู่ความอดทน, ซีลแรงดันสูงพิเศษ SMAX <0.05 | ||||||||||
