ซีลแรงดันสูง RC2061 และ RC2062 สำหรับสารละลายซีเมนต์ที่เปิดตัวโดยซีล Ruichen ได้รับการออกแบบมาเพื่อรับมือกับเงื่อนไขการปิดผนึกสารละลายซีเมนต์ที่ซับซ้อนและรุนแรง

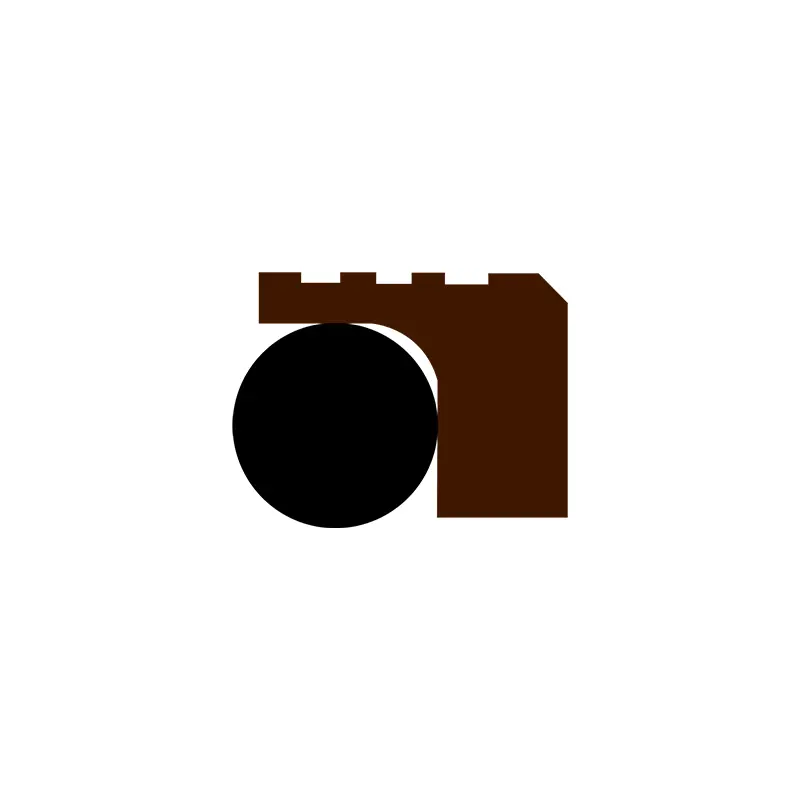

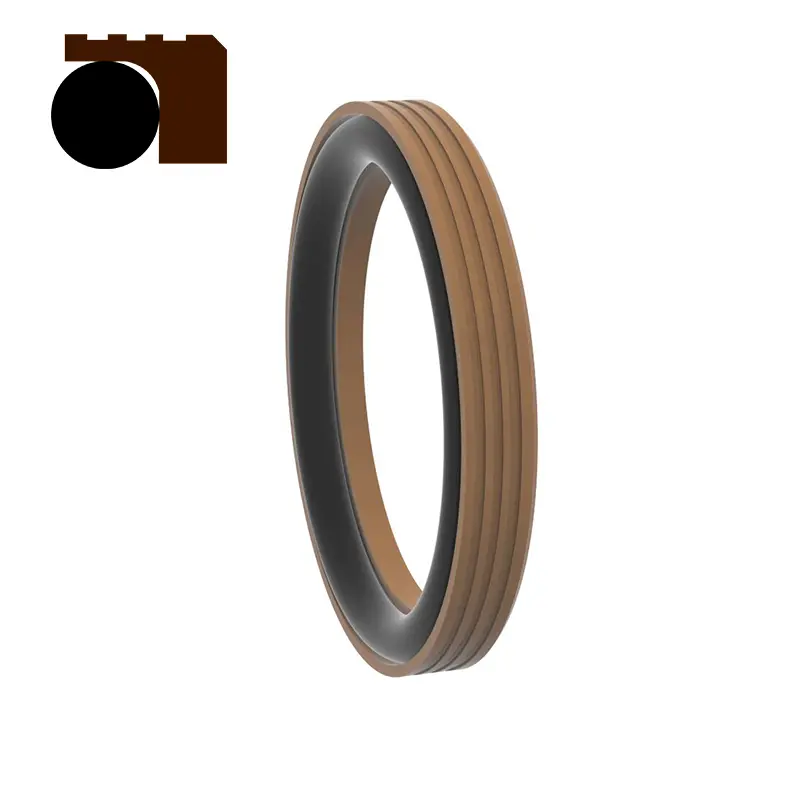

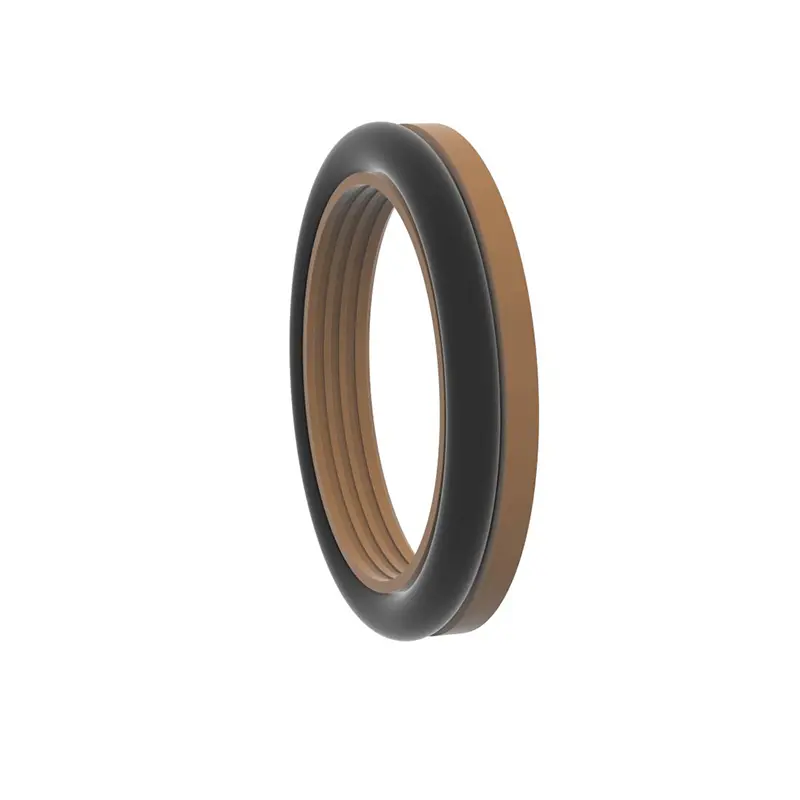

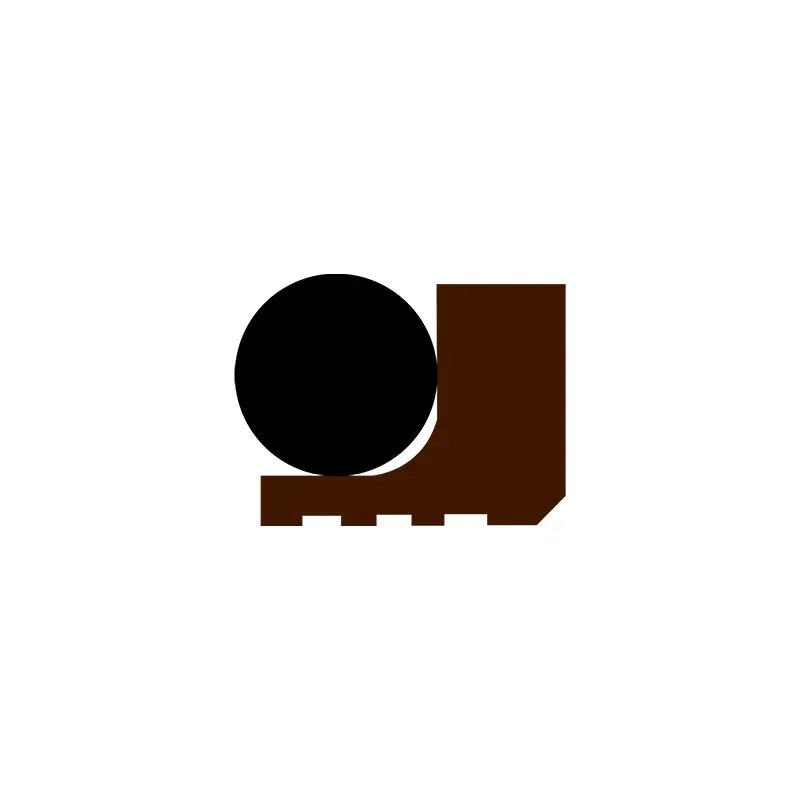

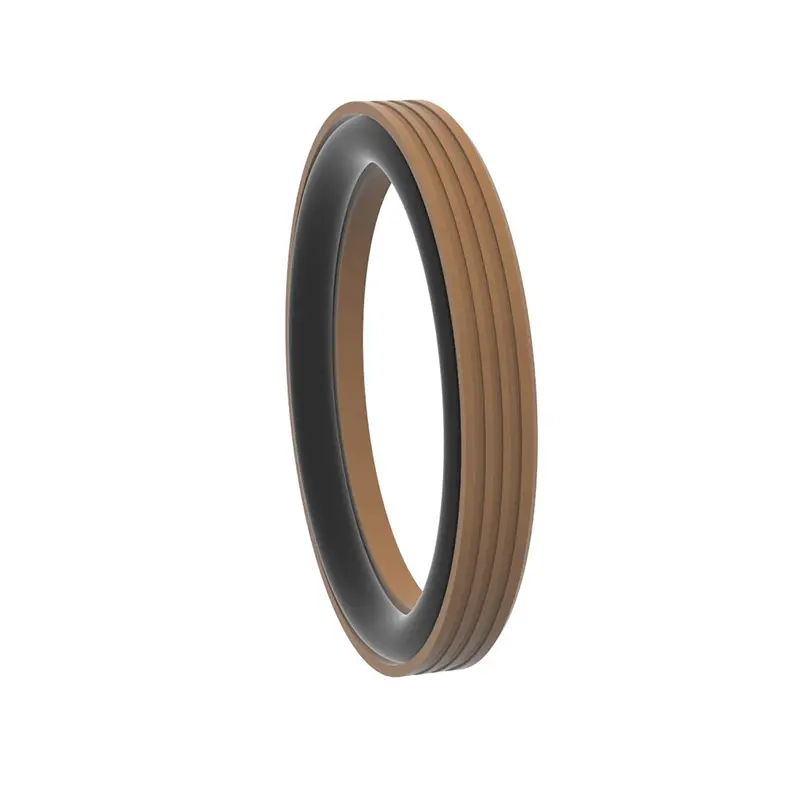

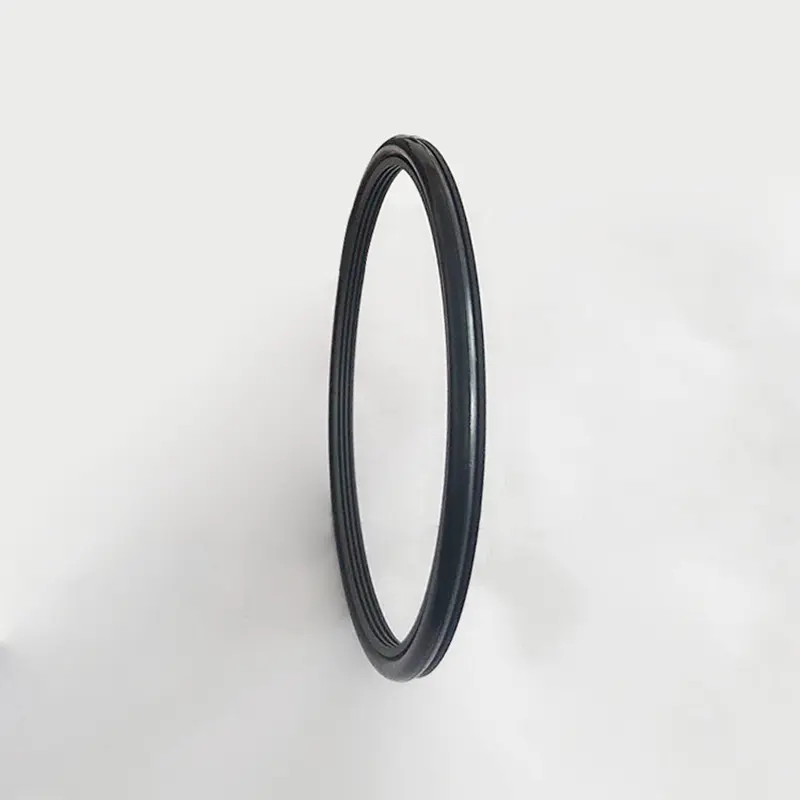

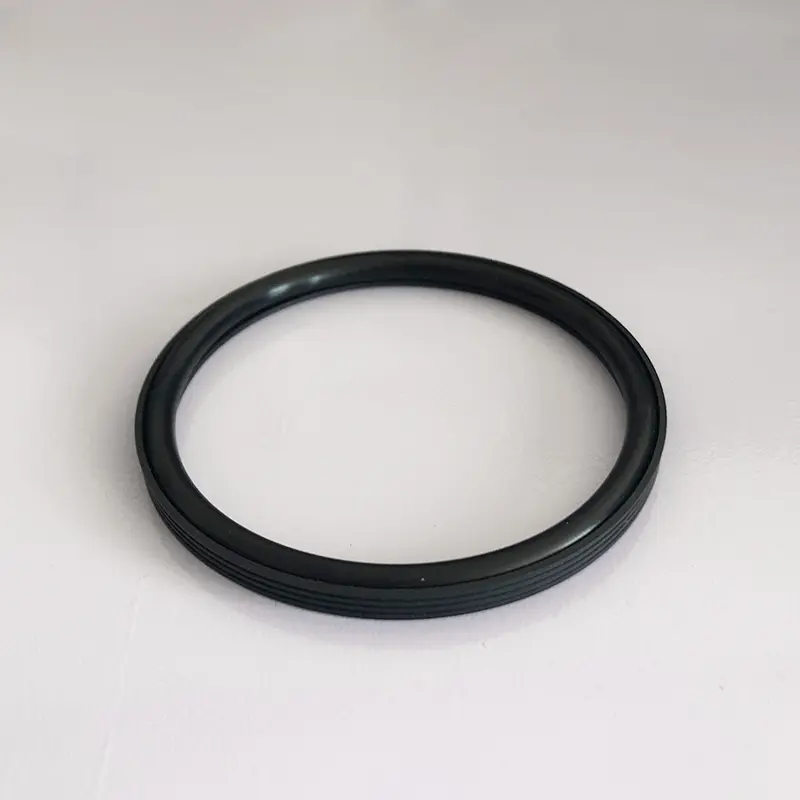

ผลิตภัณฑ์ทั้งสองนี้มีโครงสร้างเดียวกันซึ่งทั้งสองอย่างนี้ประกอบด้วยวงแหวนซีลฟันพลาสติกที่ได้รับการออกแบบมาอย่างดีและโอริงเพื่อให้ได้การปิดผนึกแบบไฮดรอลิกแบบทางเดียวและการเคลื่อนที่แบบโรตารี่ พวกเขามีแอพพลิเคชั่นที่หลากหลายและสามารถมีบทบาทสำคัญในอุปกรณ์เช่นปั๊มลูกสูบปั๊มโคลนสว่านสกรูแท่นขุดเจาะอุปกรณ์สำรวจน้ำมันและพืชผสมคอนกรีต
ในแง่ของประสิทธิภาพการซีลแรงดันสูงของเราสำหรับสารละลายซีเมนต์สามารถแสดงข้อดีมากมาย ลักษณะชีวิตที่ยาวนานช่วยลดความจำเป็นในการเปลี่ยนชิ้นส่วนปิดผนึกบ่อยครั้งและลดค่าใช้จ่ายในการบำรุงรักษาอุปกรณ์ ประสิทธิภาพการเสียดสีต่ำช่วยให้มั่นใจได้ว่าการทำงานของอุปกรณ์และลดการสูญเสียพลังงานอย่างราบรื่น การปิดผนึกที่ดีช่วยป้องกันการรั่วไหลของสารละลายซีเมนต์และทำให้มั่นใจได้ว่าการทำงานของอุปกรณ์อย่างมีเสถียรภาพ พื้นที่โครงสร้างขนาดเล็กสะดวกสำหรับการติดตั้งและเลย์เอาต์ในพื้นที่ จำกัด ของอุปกรณ์ต่าง ๆ ง่ายต่อการติดตั้งการใช้และการบำรุงรักษาช่วยปรับปรุงประสิทธิภาพของการใช้อุปกรณ์
สำหรับสื่อมะเร็งเช่นสารละลายซีเมนต์ผลิตภัณฑ์สามารถเพิ่มเอฟเฟกต์การปิดผนึกผ่านการออกแบบริมฝีปากปิดผนึกพิเศษและการออกแบบการเพิ่มประสิทธิภาพความหนา เมื่อใช้สำหรับการปิดผนึกสื่อสารละลายเพื่อปรับปรุงประสิทธิภาพการปิดผนึกและอายุการใช้งานส่วนประกอบเราขอแนะนำการหล่อลื่นจาระบีระหว่างซีลสอง (หรือมากกว่า) ซีลแรงดันสูงทั้งสองนี้สำหรับสารละลายซีเมนต์ให้วิธีแก้ปัญหาที่เชื่อถือได้และมีประสิทธิภาพสำหรับปัญหาการปิดผนึกซีเมนต์ความดันสูง
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
ตัวอย่างการสั่งซื้อ:
รุ่นสั่งซื้อ RC2061-80X91.7X7.6-PTFE4-R01 เส้นผ่านศูนย์กลางของเพลารุ่น X เส้นผ่าศูนย์กลางร่อง x ร่องความกว้าง
รุ่นสั่งซื้อ RC2062-80X68.3X7.6-PTFE4-R01
เส้นผ่านศูนย์กลางของสูบโมเดล x เส้นผ่าศูนย์กลางร่อง x ร่องรหัสความกว้าง

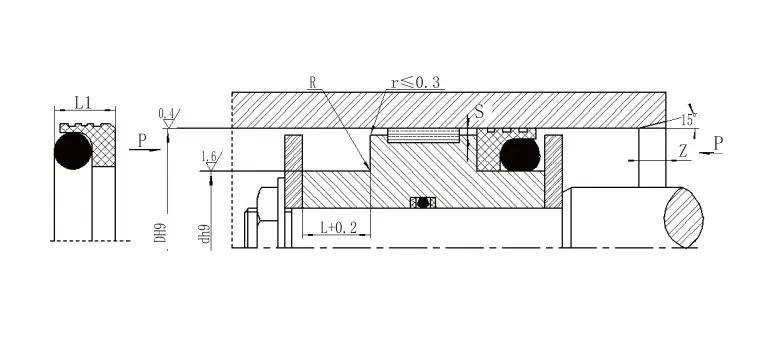

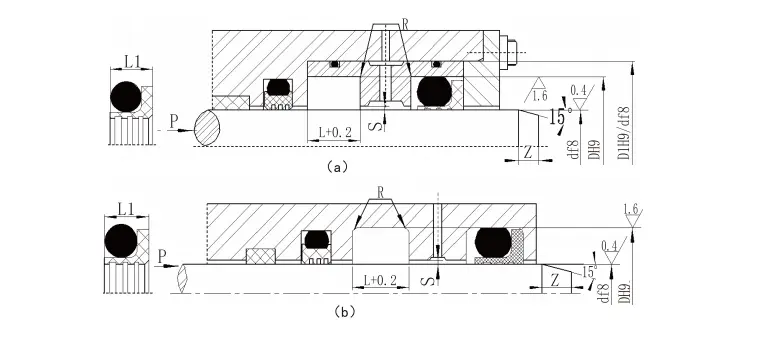

ข้อมูลจำเพาะ:
| ช่วงเส้นผ่านศูนย์กลางเพลา
ประเภทมาตรฐาน D F8 RC2061 |
ช่วงเส้นผ่านศูนย์กลางเพลา
โหลดหนัก D F8 RC2061-Z |
เส้นผ่านศูนย์กลางร่อง D H9 |
ร่องความกว้าง L+0.2 |
SEAL WIDTHL1 | รอบมุม rmax |
การกวาดล้างรัศมี smax | เลี้ยว zmin |
เส้นผ่านศูนย์กลางลวดโอริง | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 5~15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5~15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | d+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | d+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | d+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางเพลา≤30mmแนะนำให้เปิดร่อง | ||||||||||
| 2. สำหรับซีลโรตารี่ขอแนะนำให้ใช้ความแข็งของพื้นผิวของเพลาหมุนเป็น HRC ≥58 3. สำหรับความดันที่มากกว่า 30mpa แนะนำให้ใช้ H8/F8 สำหรับช่องว่างการอัดรีด | ||||||||||
| ช่วงรูรับแสง
มาตรฐาน D H9 RC2062 |
ช่วงรูรับแสง
โหลดหนัก D H9 RC2062-Z |
เส้นผ่านศูนย์กลางร่อง D H9 |
ร่องความกว้าง L+0.2 |
SEAL WIDTHL1 | มุมโค้งมน rmax |
การกวาดล้างรัศมี smax | เลี้ยว zmin |
เส้นผ่านศูนย์กลางลวดโอริง | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 8 ~ 12.9 | - | d-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-155.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-199.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| หมายเหตุ: 1. สำหรับเส้นผ่านศูนย์กลางของกระบอกสูบ≤ 30 มม. แนะนำร่องแบบเปิด | ||||||||||
| 2. สำหรับแรงกดดันที่มากกว่า 30 MPa แนะนำให้ใช้ H8/F8 สำหรับการกวาดล้าง | ||||||||||
| ซีลแรงดันสูงสำหรับสภาพการทำงานของสารละลายซีเมนต์ | ||||||
| ประวัติโดยย่อ | แบบอย่าง | ความดัน MPA |
อุณหภูมิ (℃) | ความเร็ว (m/s) |
สื่อ | |
| การเคลื่อนไหวแบบลูกสูบ | การเคลื่อนไหวแบบหมุน | |||||
 |
RC2061 | ≤100 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | ≤2 | น้ำ, โคลน, น้ำมันดิบ, น้ำมันไฮดรอลิก, อิมัลชัน ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (การจับคู่ O-Ring NBR) | ≤6 | ≤2 | น้ำ, โคลน, น้ำมันดิบ, น้ำมันไฮดรอลิก, อิมัลชัน ฯลฯ |
| -20 ~+200 (การจับคู่โอริง FKM) | ||||||
