องค์ประกอบคู่มือการปิดผนึกแรงดันสูงของเรามีหลากหลายประเภท
แหวนสนับสนุนเป็นองค์ประกอบพื้นฐานที่สำคัญของกระบอกไฮดรอลิก Ruichen Seal ประสบความสำเร็จในการพัฒนาแหวนสนับสนุนฟีนอลิกที่เสริมด้วยผ้า (เข็มขัด) เพื่อให้สอดคล้องกับการพัฒนาของวงแหวนเลื่อนสไลด์ระหว่างประเทศรวมกันและโครงสร้างการสนับสนุนที่อ่อนนุ่ม หลังจากหลายปีของการฝึกฝนคุณภาพสูงกว่าผลิตภัณฑ์จากต่างประเทศที่คล้ายกันและได้รับการตอบรับอย่างดีจากผู้ใช้ ตารางประสิทธิภาพสามารถใช้สำหรับการอ้างอิง

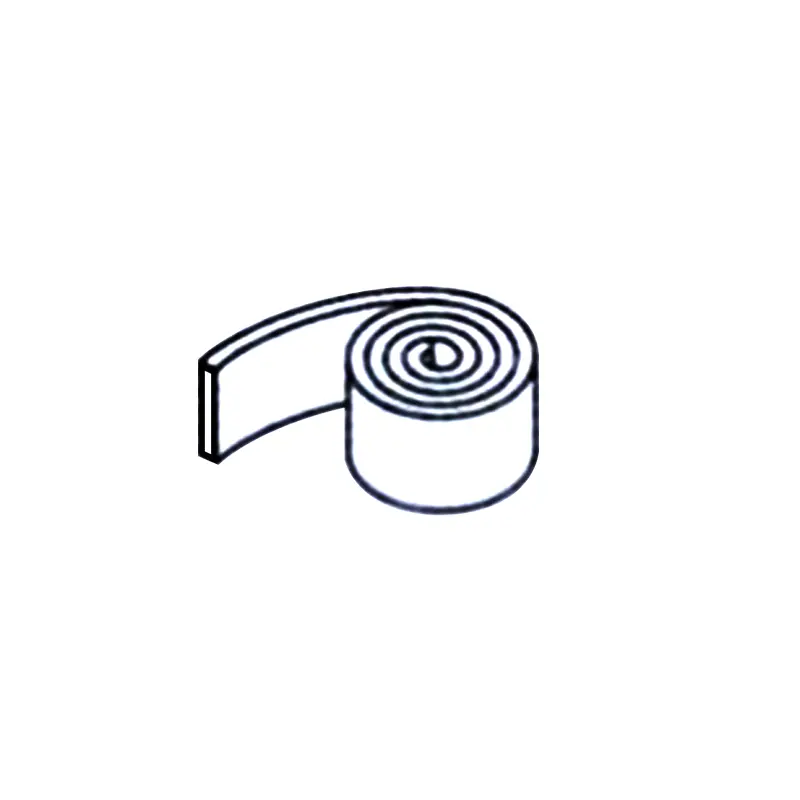

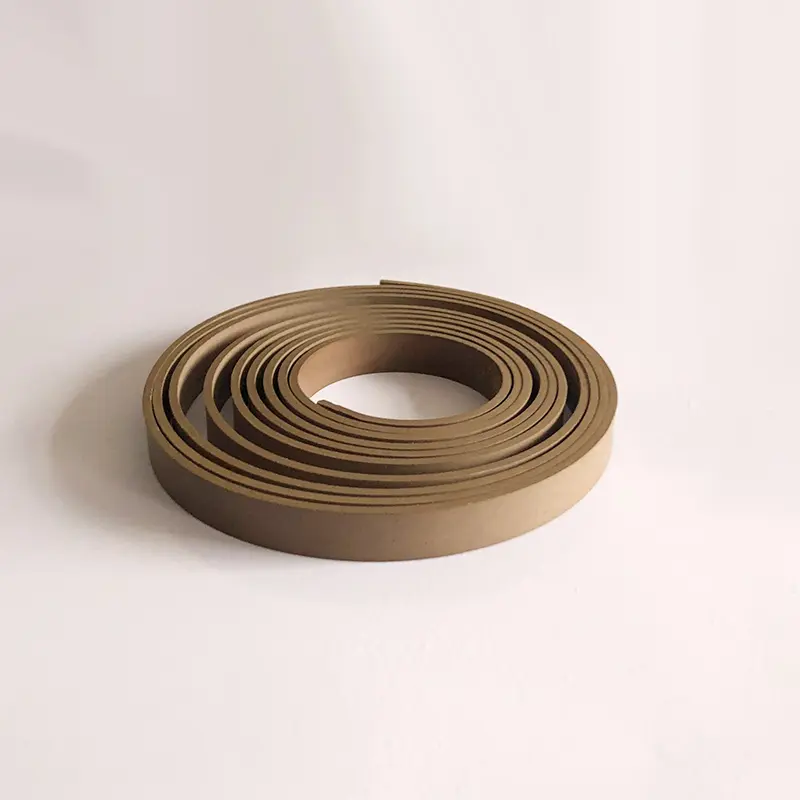

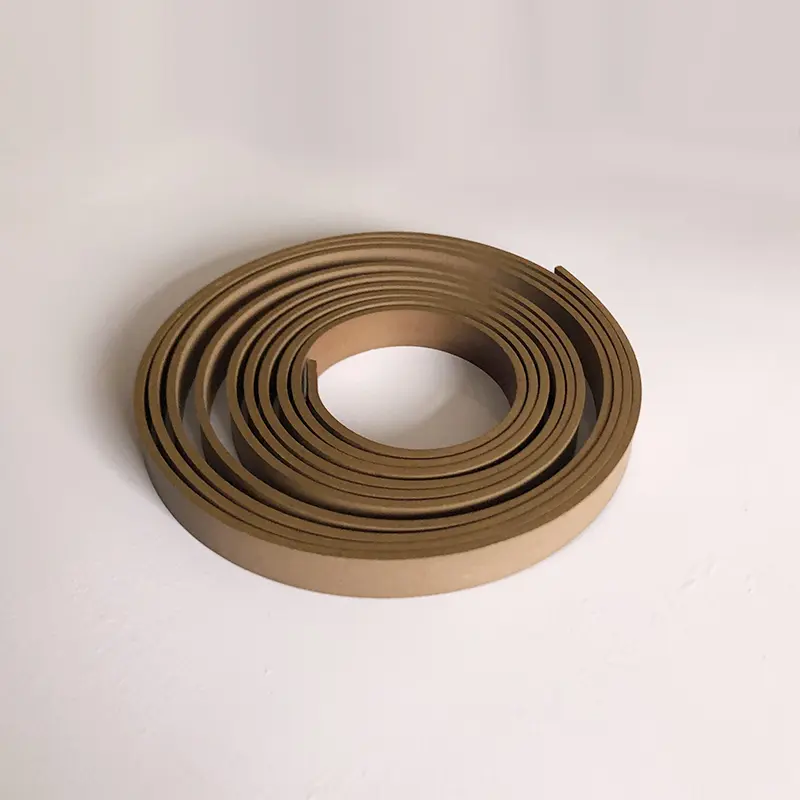

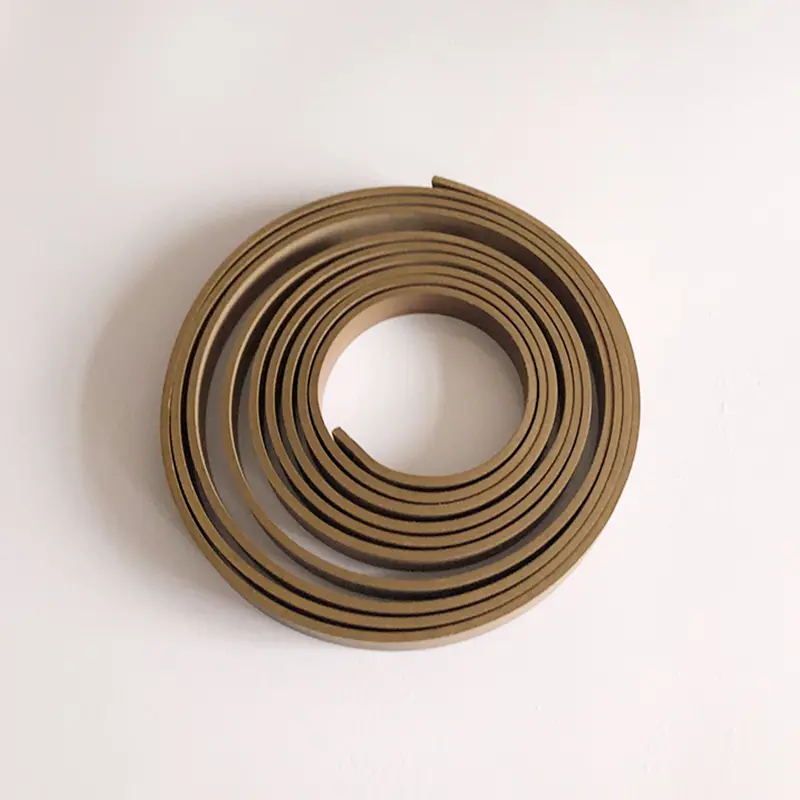

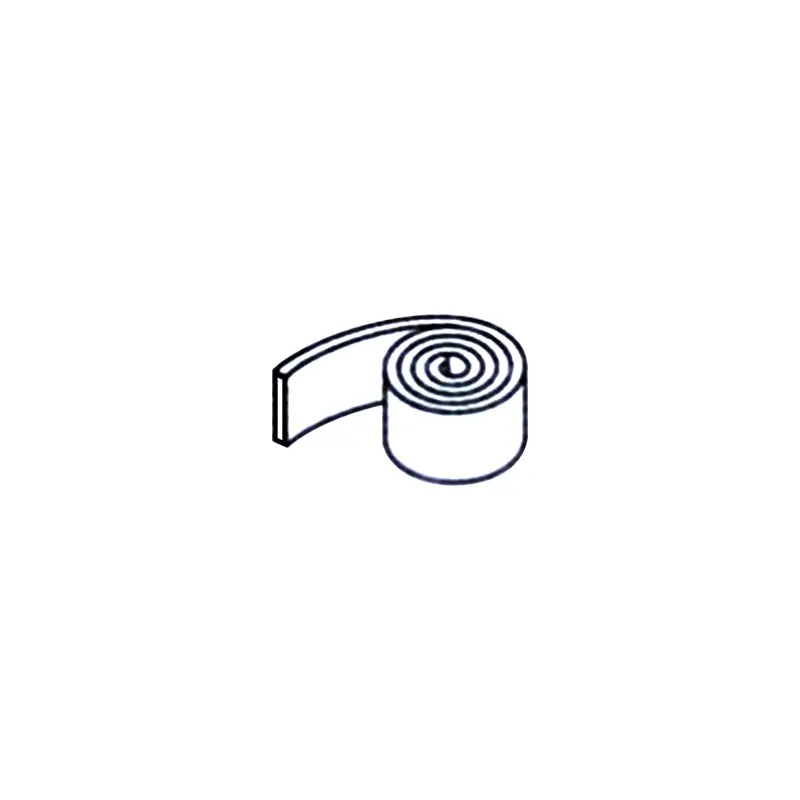

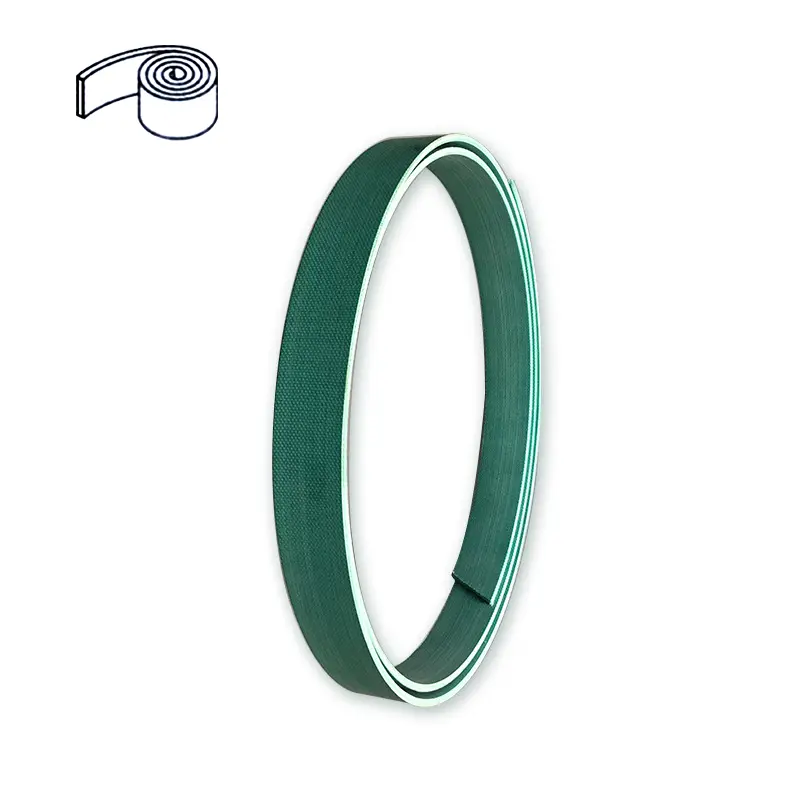

ในแง่ของสายพานคู่มือ RC1081 เข็มขัดคู่มือเสริมโพลีเทตราลีนเสริมเพิ่มผงสีบรอนซ์ให้กับ PTFE ฯลฯ ด้วยการรับน้ำหนักสูงการสึกหรอต่ำแรงเสียดทานต่ำและไม่มีลักษณะการคืบคลาน; เข็มขัดคู่มือฟีนอลิกที่เสริมด้วยผ้า RC1082 ใช้วัสดุที่เสริมด้วยผ้าฟีนอลิกและความสามารถในการรับน้ำหนักแบบรัศมีนั้นดีกว่าเข็มขัดคู่มือ PTFE ทั้งสองมีให้ในม้วนซึ่งง่ายต่อการตัดและติดตั้งและสามารถหลีกเลี่ยงการสัมผัสโลหะ แหวนคู่มือ RCS และ RCT ใช้สำหรับก้านลูกสูบและลูกสูบตามลำดับ
วงแหวนที่ทนต่อการสึกหรอมีฟังก์ชั่นการชี้นำลูกสูบหรือลูกสูบอย่างแม่นยำในกระบอกไฮดรอลิกและแรงรัศมีที่ดูดซับซึ่งสามารถป้องกันการสัมผัสโลหะ เมื่อเปรียบเทียบกับวงแหวนการสึกหรอของโลหะวงแหวนที่ไม่ได้เป็นโลหะมีข้อดีของความต้านทานการสึกหรอหลีกเลี่ยงการสัมผัสโลหะการสั่นสะเทือนการสั่นสะเทือนช่วยให้การกวาดล้างรัศมีที่ใหญ่ขึ้นร่องง่ายและการติดตั้งง่ายและค่าใช้จ่ายในการบำรุงรักษาต่ำ พวกเขาใช้กันอย่างแพร่หลาย ในหมู่พวกเขาแหวนคู่มือฟีนอลิกและ PTFE ที่เสริมด้วยผ้ามีอยู่ในการตัดในสถานที่และประเภทพร้อมใช้งาน
ในแง่ของแขนเสื้อคู่มือ GFAI ใช้สำหรับแท่งลูกสูบพร้อมฟังก์ชั่นการสนับสนุนการชี้นำและการกันฝุ่น GFI ยังใช้สำหรับแท่งลูกสูบมีบทบาทสนับสนุนและชี้นำ GFA ใช้สำหรับลูกสูบให้การสนับสนุนและชี้นำ ผลิตภัณฑ์เหล่านี้ช่วยให้กระบอกสูบไฮดรอลิกทำงานได้อย่างเสถียรในทุกด้าน
คุณสมบัติของผลิตภัณฑ์และแอปพลิเคชัน:
ตัวอย่างการสั่งซื้อ:

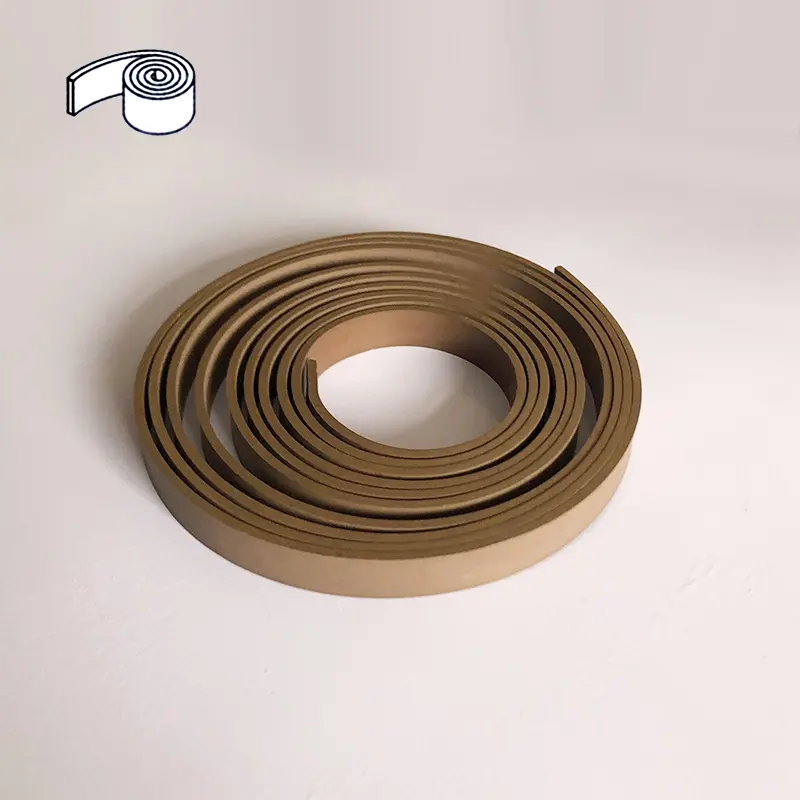

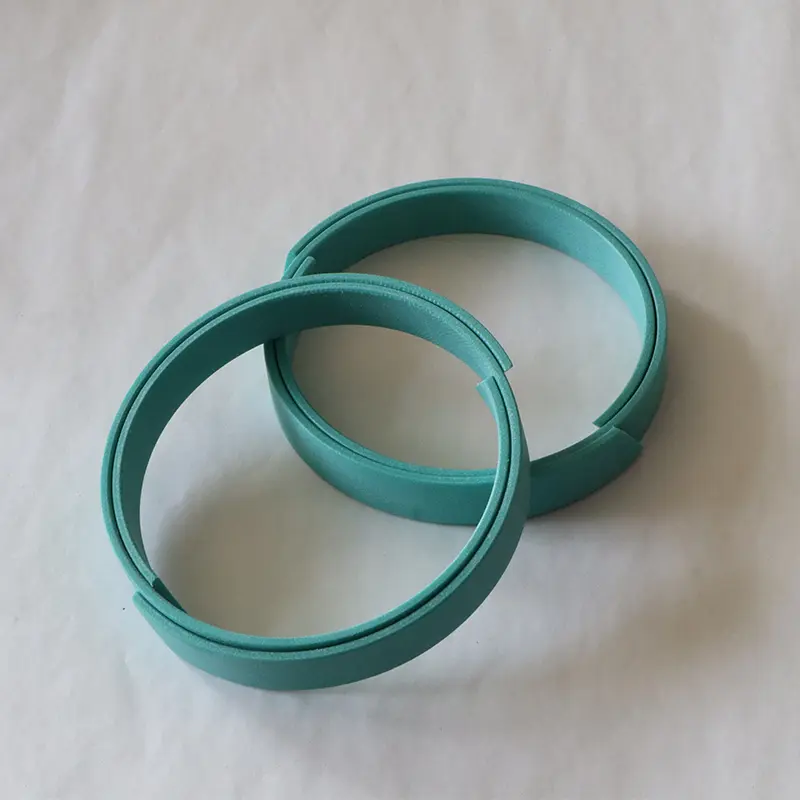

PTFE คู่มือการสั่งซื้อตัวอย่าง RC1081-9.7x2.5

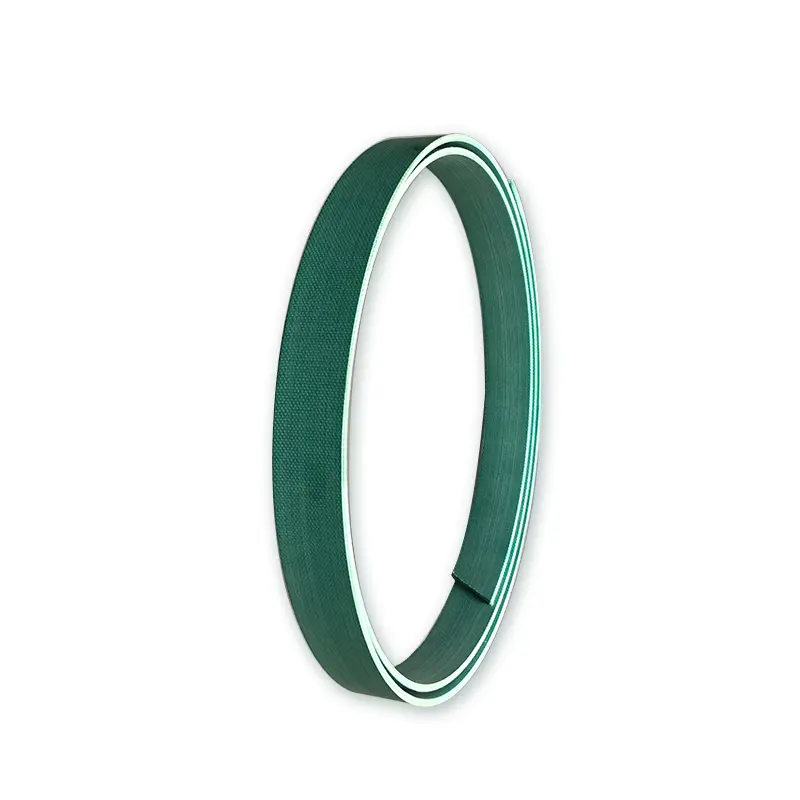

ตัวอย่างการสั่งซื้อเทปผ้าฟีนอลิก RC1082-9.7x2.5

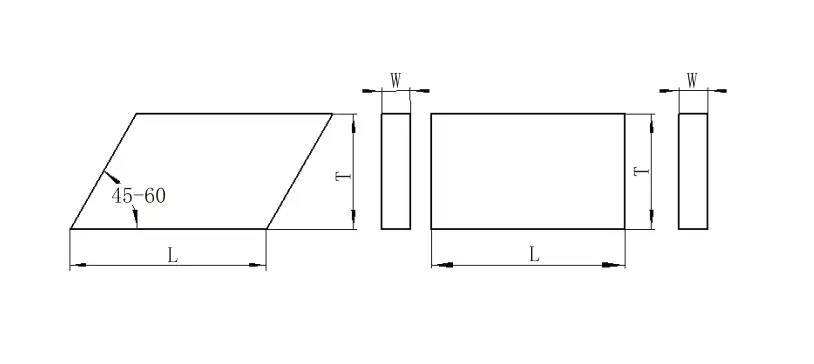

การคำนวณความยาวของการตัด
สำหรับเพลา: l = 3.1 (d+w) สำหรับหลุม: l = 3.1 (d-w)
l --- ความยาวของวงแหวน d --- เส้นผ่านศูนย์กลางเพลา d --- เส้นผ่าน

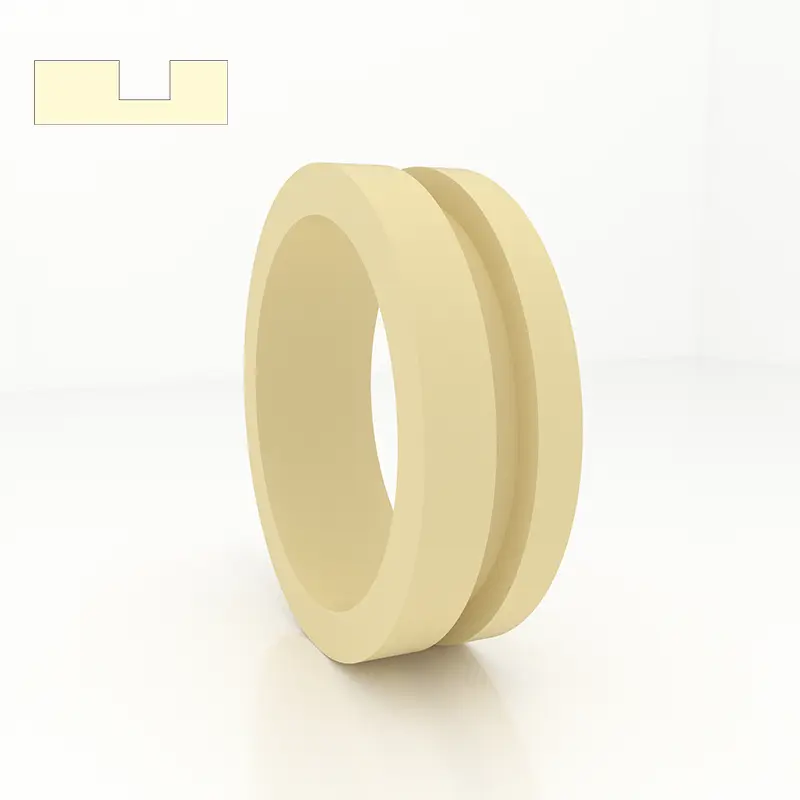

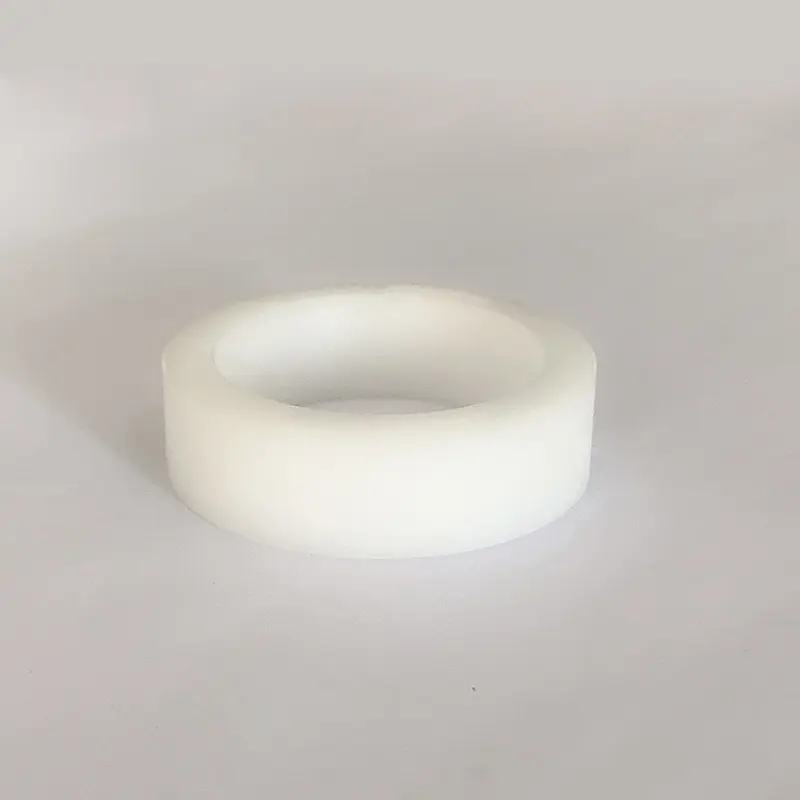

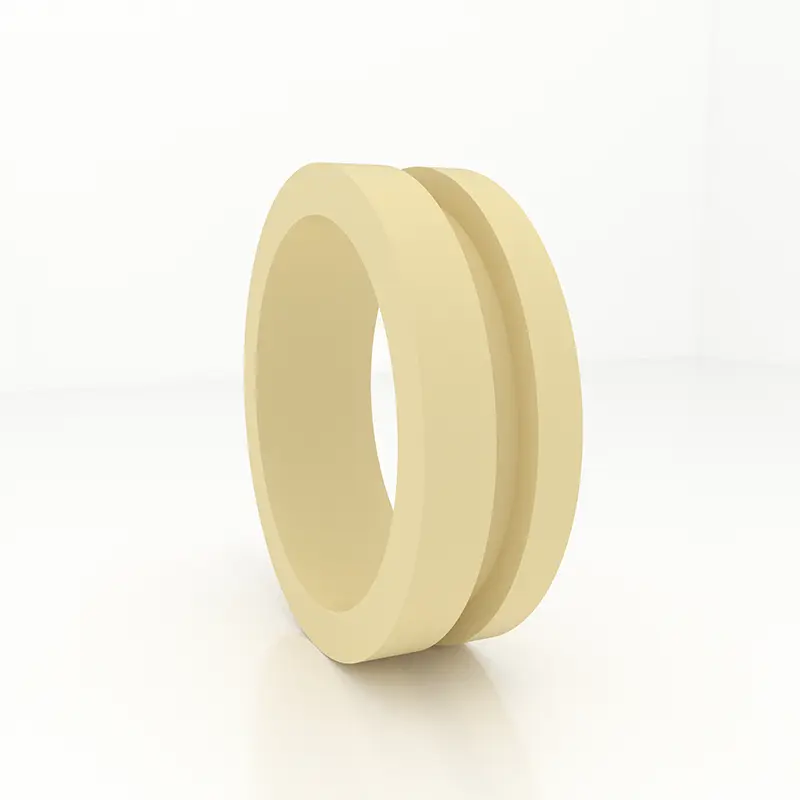

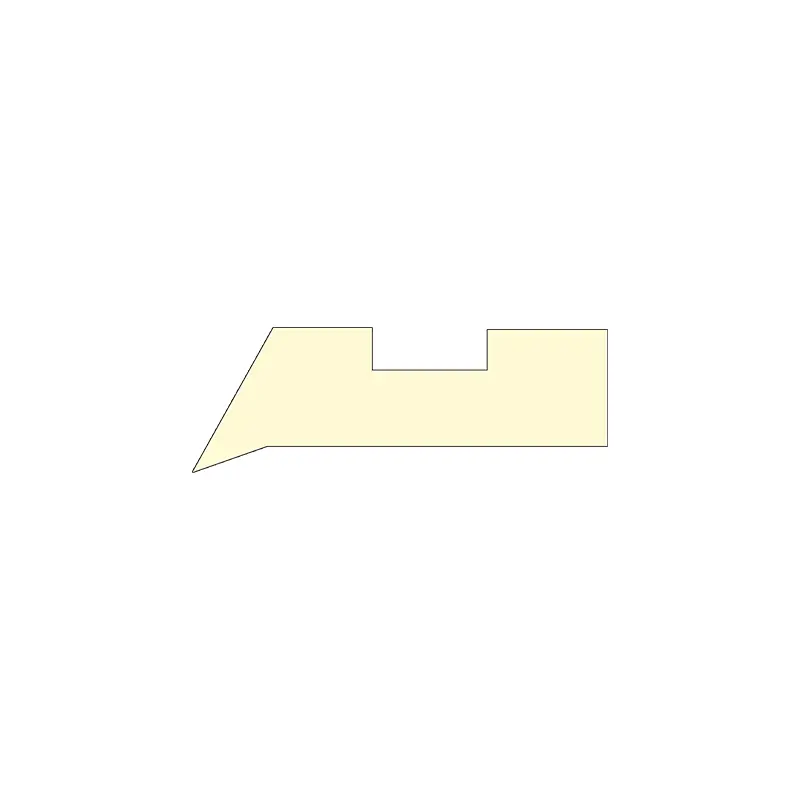

คู่มือแขนเสื้อ gfai

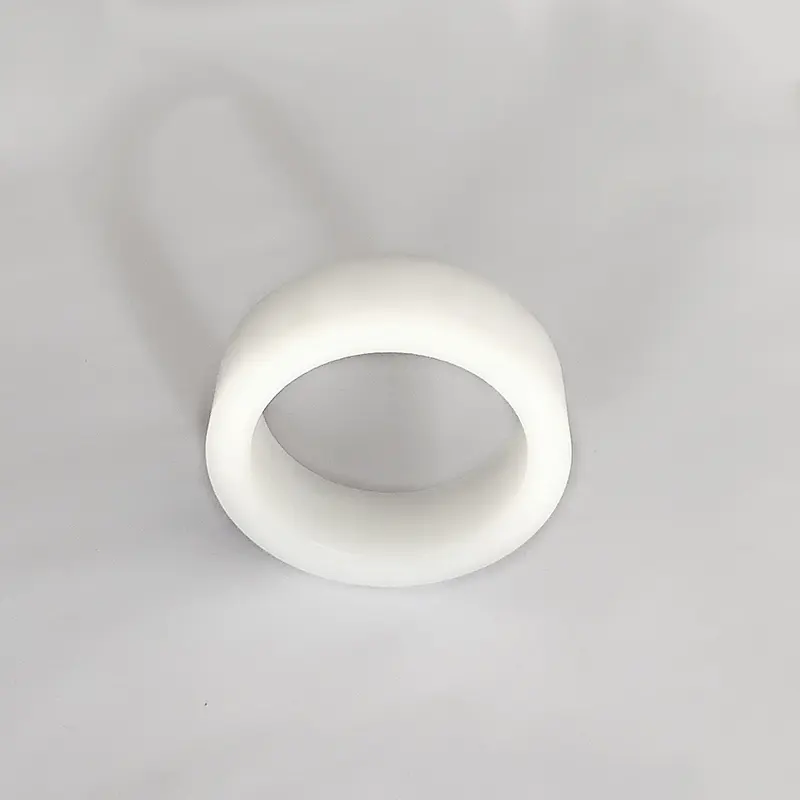

1. การแสดงและการใช้งาน: คู่มือปลอกแขน Gfai เป็นปลอกแขนไกด์สำหรับก้านลูกสูบซึ่งรองรับและนำทางก้านลูกสูบและมีฟังก์ชั่นกันฝุ่น
2. วัสดุ: ไนลอน PA, Polyoxymethylene Pom และ Polytetrafluoroethylene Ptfe
3. สภาพการทำงาน: อุณหภูมิการทำงาน: -55 ～+225 ℃ (ใช้ PTFE สูงกว่า 120 ℃)
4. มาตรฐานการออกแบบ: เมื่อออกแบบและเลือกให้อ้างถึง FAI Series of Hunger Company
5. วิธีการทำเครื่องหมายและการสั่งซื้อ: คู่มือแขนเสื้อ Gfai ถูกทำเครื่องหมายด้วยหมายเลขคำสั่งซื้อตัวอย่าง: gfai-0600ptfe

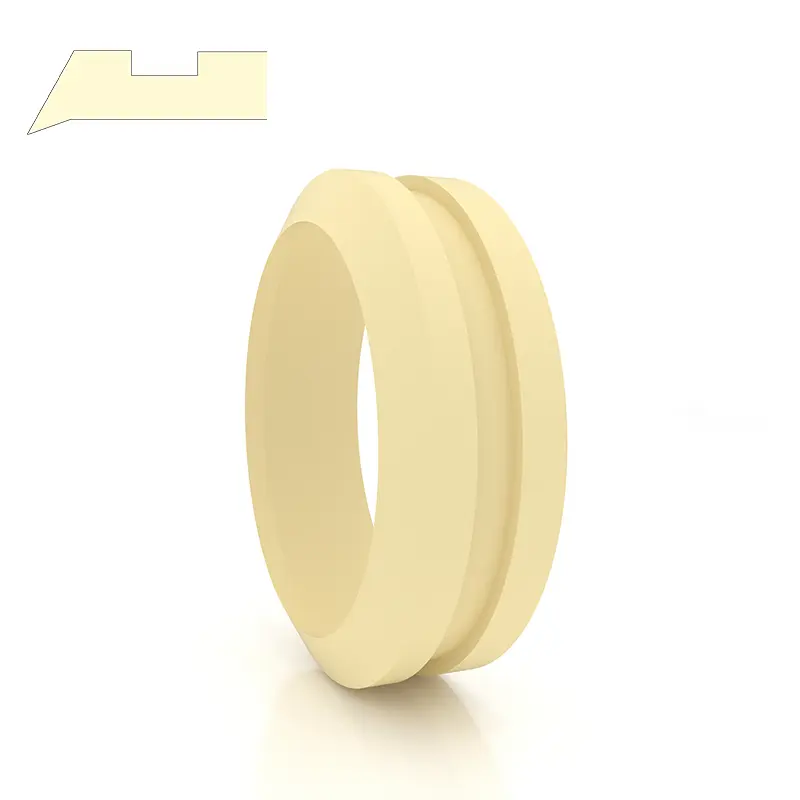

คู่มือแขนเสื้อ GFI

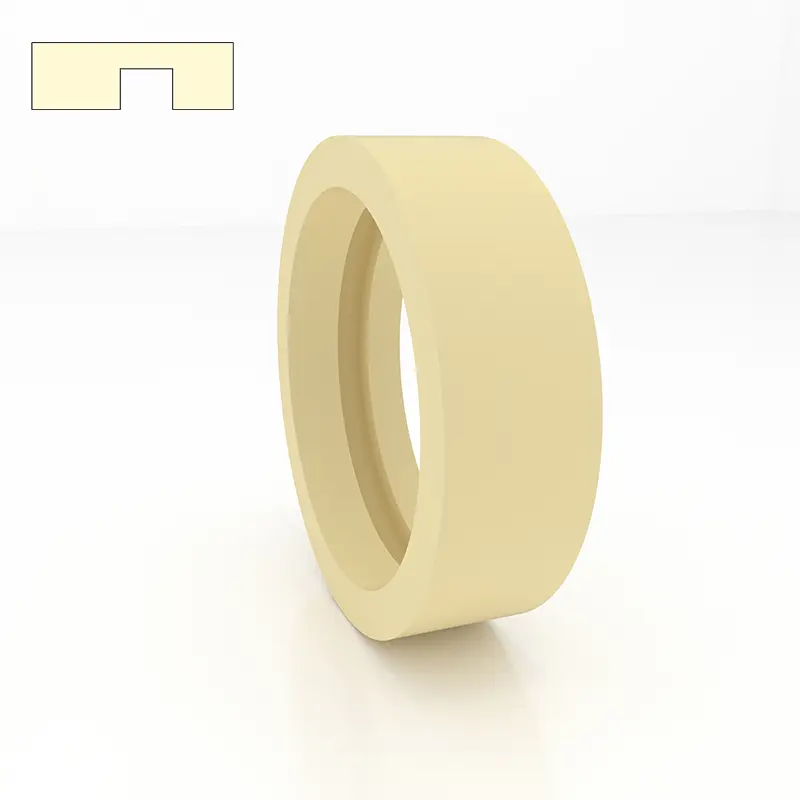

1. การแสดงและการใช้งาน: คู่มือแขนเสื้อ GFI เป็นปลอกคำแนะนำสำหรับก้านลูกสูบซึ่งรองรับและนำทางก้านลูกสูบ
2. วัสดุ: ไนลอน PA, Polyoxymethylene Pom และ Polytetrafluoroethylene Ptfe
3. สภาพการทำงาน: อุณหภูมิการทำงาน: -55 ~+255 ℃ (ใช้ PTFE สูงกว่า 120 ℃)
4. มาตรฐานการออกแบบ: เมื่อออกแบบและเลือกดูซีรี่ส์ FI ของ Hunger
5. วิธีการทำเครื่องหมายและการสั่งซื้อ: คำแนะนำแขนเสื้อ GFI ถูกทำเครื่องหมายด้วยหมายเลขคำสั่งซื้อตัวอย่าง: GFI-0360PA

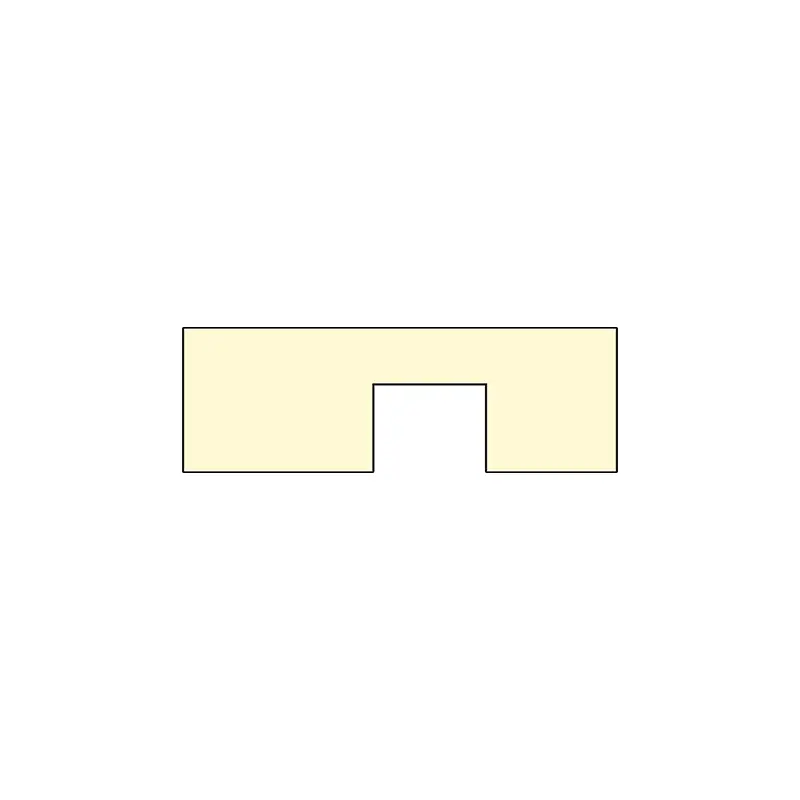

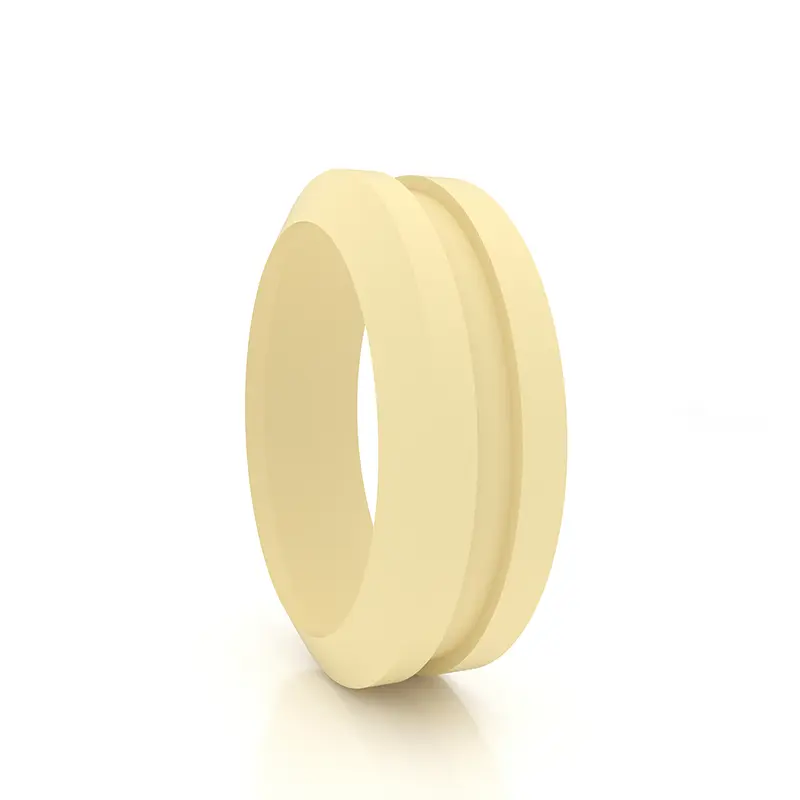

คู่มือแขนเสื้อ GFA
1. การแสดงและการใช้งาน: คู่มือแขนเสื้อ GFA เป็นปลอกคำแนะนำสำหรับลูกสูบซึ่งรองรับและแนะนำลูกสูบ
2. วัสดุ: ไนลอน PA, Polyoxymethylene Pom และ Polytetrafluoroethylene Ptfe
3. สภาพการทำงาน: อุณหภูมิการทำงาน: -55 ~+255 ℃ (ใช้ PTFE สูงกว่า 120 ℃)
4. มาตรฐานการออกแบบ: เมื่อออกแบบและเลือกดูซีรี่ส์ FA ของ Hunger
5. วิธีการทำเครื่องหมายและการสั่งซื้อ: คำแนะนำแขนเสื้อ GFA ถูกทำเครื่องหมายด้วยหมายเลขคำสั่งซื้อตัวอย่าง: GFA-0560PA

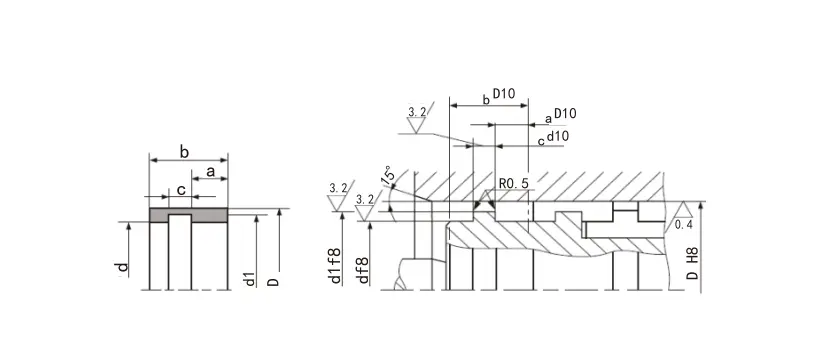

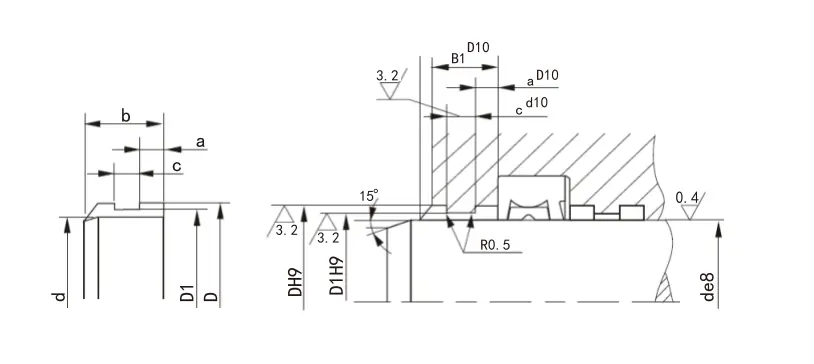

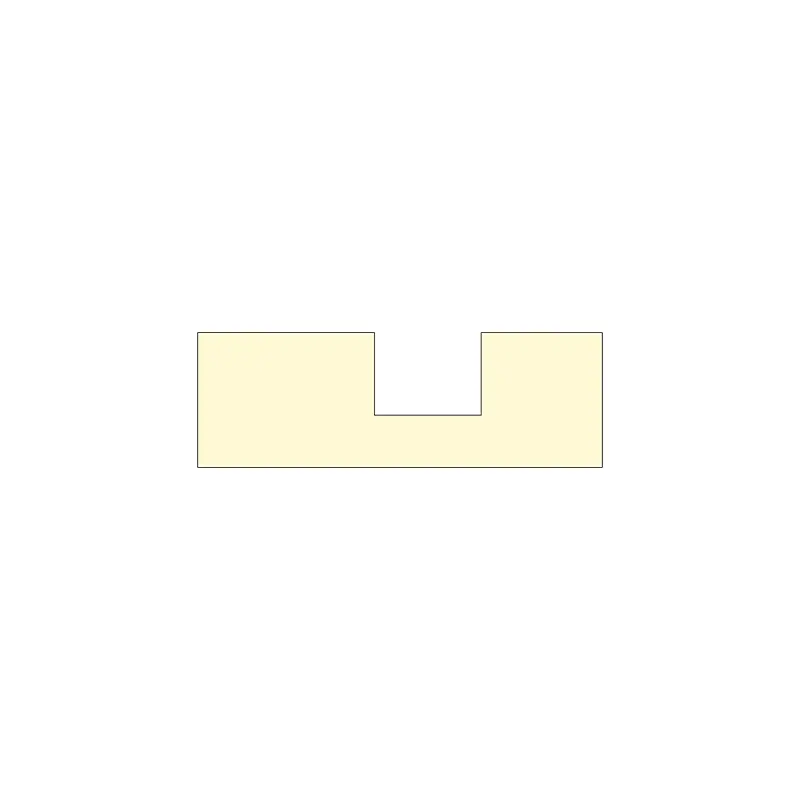

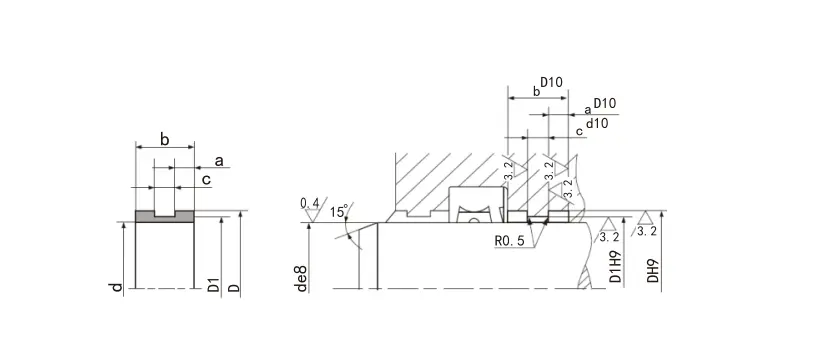

6. อุปกรณ์โครงสร้าง:
ข้อมูลจำเพาะ:
| แบบอย่าง | ร่องความกว้าง H+0.2 |
ความหนา t - 0.05 |
ความหนา t t - 0.05 |
ความหนา t - 0.05 |
ความหนา t - 0.05 |
ความหนา t - 0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| หมายเหตุ: ซีรี่ส์ BoldFace เป็นซีรีย์ที่ใช้กันทั่วไป หากผลิตภัณฑ์ที่ต้องการไม่ได้อยู่ในตารางนี้โปรดติดต่อเรา | ||||||

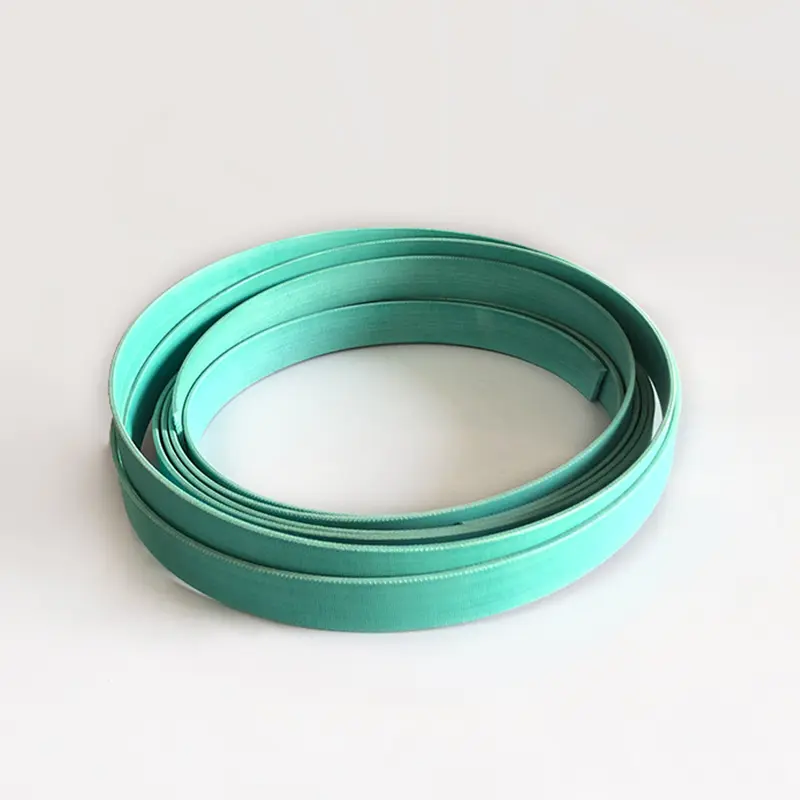

แหวนสนับสนุนฟีนอลิกที่เสริมด้วยผ้า (เข็มขัด)
แหวนสนับสนุนเป็นองค์ประกอบพื้นฐานที่สำคัญของกระบอกไฮดรอลิก เพื่อที่จะปรับให้เข้ากับการพัฒนาแมวน้ำรวมวงแหวนแบบเลื่อนและโครงสร้างแบริ่งที่อ่อนนุ่มในโลก บริษัท ของเราได้พัฒนาแหวนสนับสนุนฟีนอลิกที่เสริมด้วยผ้า (เข็มขัด) การใช้งานจริงหลายปีแสดงให้เห็นว่าผลิตภัณฑ์นี้มาถึงหรือเกินระดับคุณภาพของผลิตภัณฑ์ต่างประเทศที่คล้ายกันและได้รับการยกย่องอย่างกว้างขวางจากผู้ใช้ ตารางที่ 1 ถึง 4 เป็นตารางประสิทธิภาพของแหวนสนับสนุน (สายพาน) ที่ผลิตโดย บริษัท ของเรา
ตารางที่ 1 การเปรียบเทียบคุณสมบัติทางกายภาพของแหวนสนับสนุนและผลิตภัณฑ์ Busak+Shamba ของเรา
| แหล่งตัวอย่าง | Support ring thickness (มม.) | Compressive strength (Mpa) | อัตราการเปลี่ยนแปลงน้ำหนักน้ำมันไฮดรอลิก (70 ± 2 ℃*24H) | ทำลายความแข็งแกร่ง (MPA) | Interlayer adhesion (KN/M) |
| แฟชั่น+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| ผลิตภัณฑ์ของเรา | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (พร้อมกราไฟท์) | 390 | 0.63 | 36.4 | 2.08 |
| ประเภทตัวอย่าง | ผลิตภัณฑ์ของเรา | orchot tlg ① | duratec900 ① | Turcite47 ② | MT64/5B | nokwr (วัน) | POMModified polyoxymethylene | แมว (เรา) | |
| ค่าที่วัดได้ | ตัวบ่งชี้ที่จำเป็น | ||||||||
| Compressive strength (Mpa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| ประเภทตัวอย่าง | ผลิตภัณฑ์ของเรา | orchot tlg ① | duratec900 ① | Turcite47 ② | MT64/5B | nokwr (วัน) | POMModified polyoxymethylene | แมว (เรา) | |
| ค่าที่วัดได้ | ตัวบ่งชี้ที่จำเป็น | ||||||||
| Compressive strength (Mpa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| โหลดต่อหน่วยความยาวสัมผัส W (n/mm) | Hertz ติดต่อรีเลย์ΔH (n/mm2) | ค่าสัมประสิทธิ์แรงเสียดทาน | |||
| สถานะแรงเสียดทานแห้ง | Oil drip lubrication state | ||||
| ผลิตภัณฑ์ของเรา | orchot tlg | ผลิตภัณฑ์ของเรา | orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| วัสดุ | PTFE+บรอนซ์ |
| จัดหา | ม้วน (โดยปกติประมาณ 20 เมตร/ม้วน) หรือตัดเป็นความยาวที่ต้องการ |
| ข้อดี | 1. แรงเสียดทานต่ำไม่มีการคืบคลานและกัด; |
| 2. สามารถทำงานได้ดีแม้ไม่มีการหล่อลื่นเพียงพอ | |
| 3. ทนต่อสื่อที่หลากหลายเสถียรภาพทางเคมีที่ยอดเยี่ยม | |
| 4. สามารถรองรับวัตถุแข็งที่ฝังอยู่ในวงแหวนที่ทนต่อการสึกหรอเพื่อลดวัตถุแข็งที่เกากระบอกสูบและซีลดังนั้นในสถานการณ์ที่โหลดหนักใช้วงแหวนที่ทนต่อการสึกหรอหลายวง | |
| 5. นอกจากนี้ยังมีความต้านทานการสึกหรอที่ดีในสถานการณ์ความเร็วสูงและโหลดแสงดังนั้นจึงเป็นวงแหวนที่ทนต่อการสึกหรอที่ใช้กันอย่างแพร่หลาย | |
| 6. ไม่มีข้อ จำกัด ขนาดสามารถใช้ในสถานการณ์ขนาดเส้นผ่าศูนย์กลางขนาดใหญ่ | |
| อุณหภูมิ | -60 ~+200 ℃ |
| ความเร็วสูงสุด | 15m/s |
| Maximum extrusion strength | 15n/mm2 (20 °) |
| 7.5N/mm2 (80 °) | |
| 5N/mm2 (120 °) |

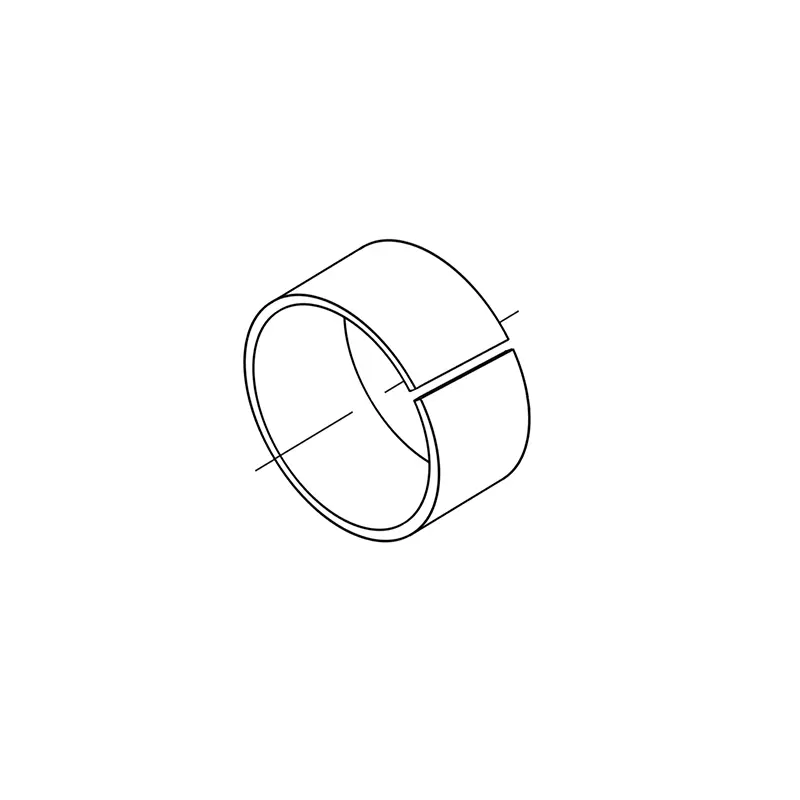

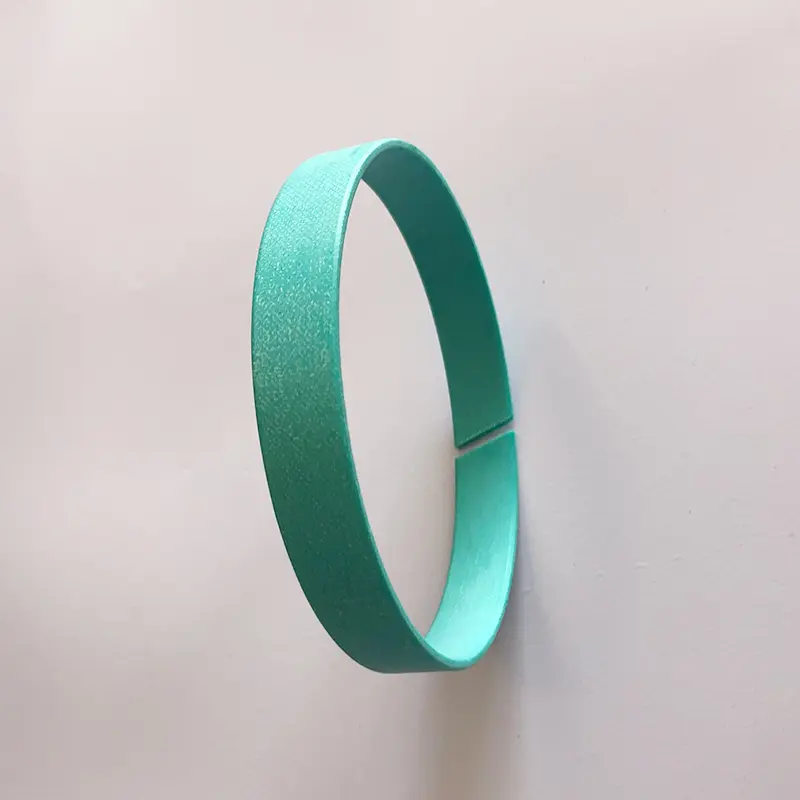

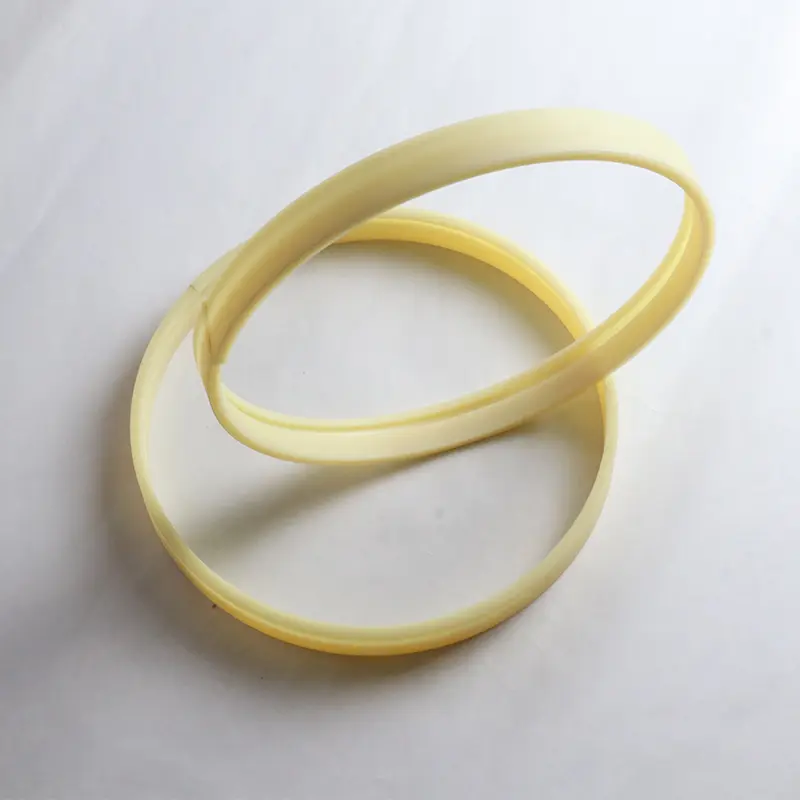

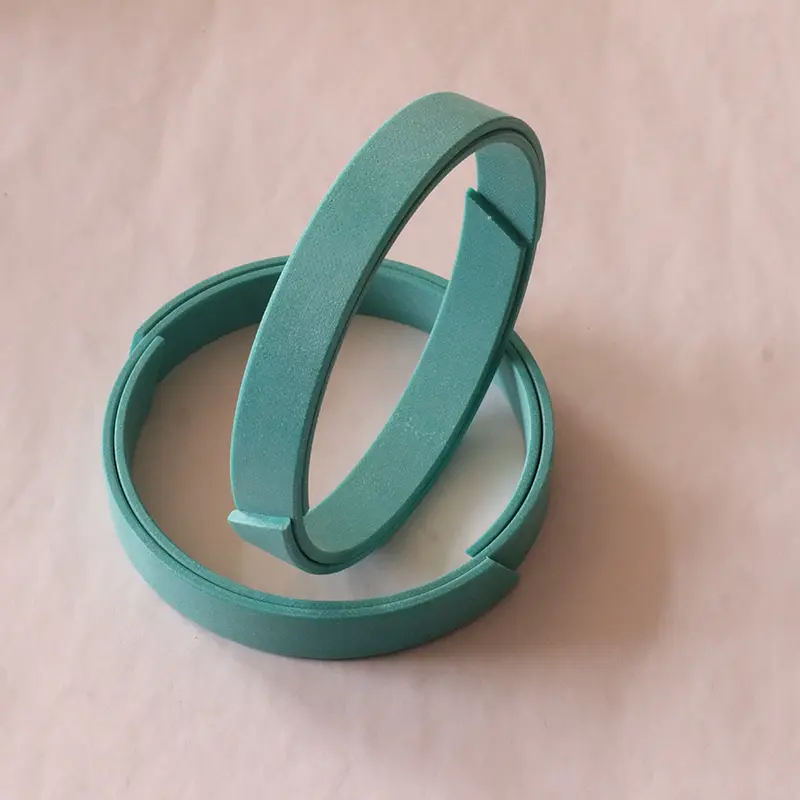

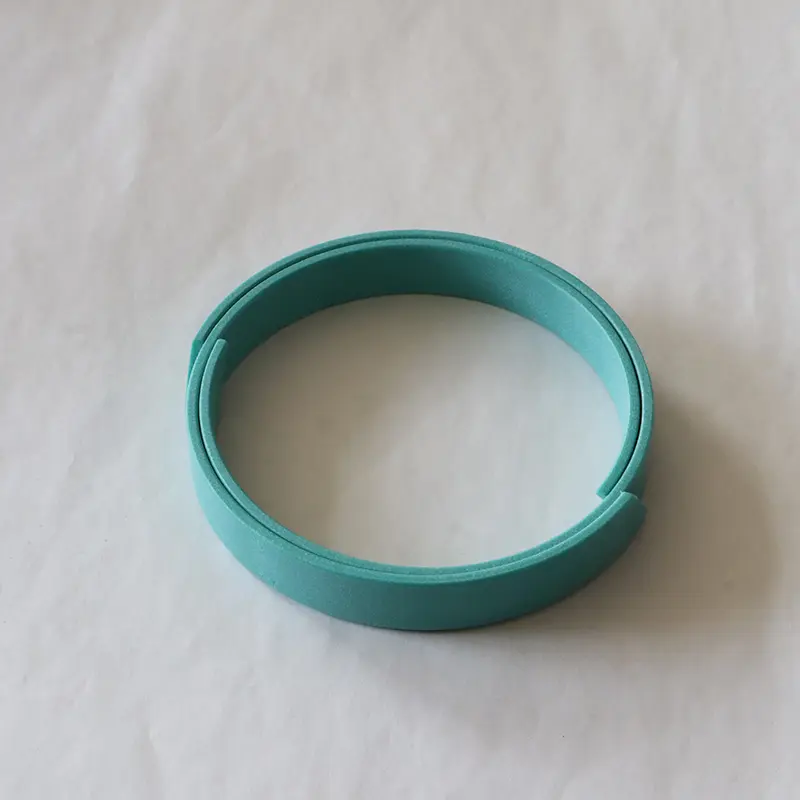

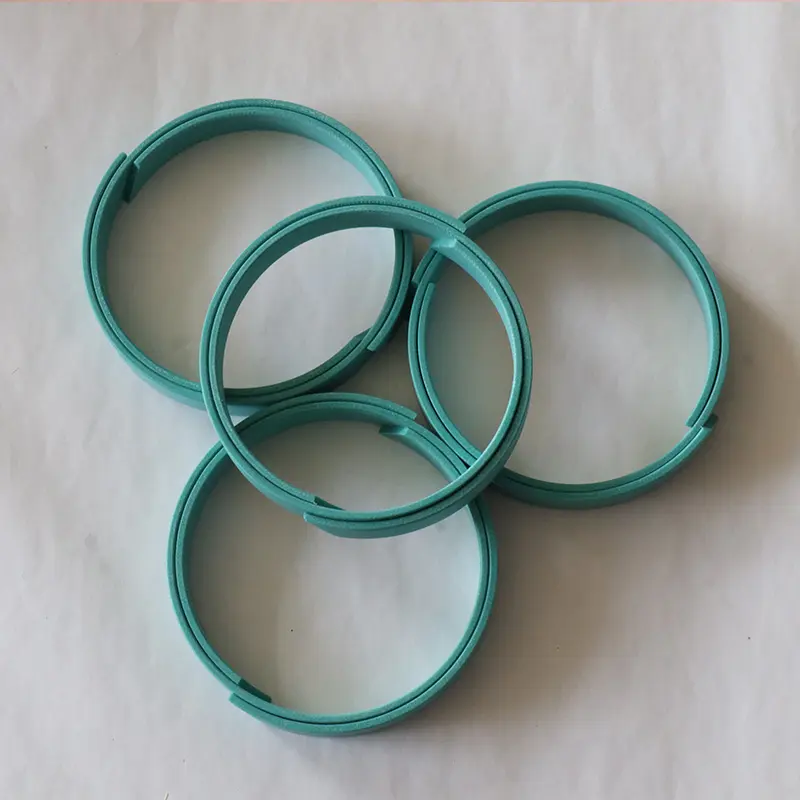

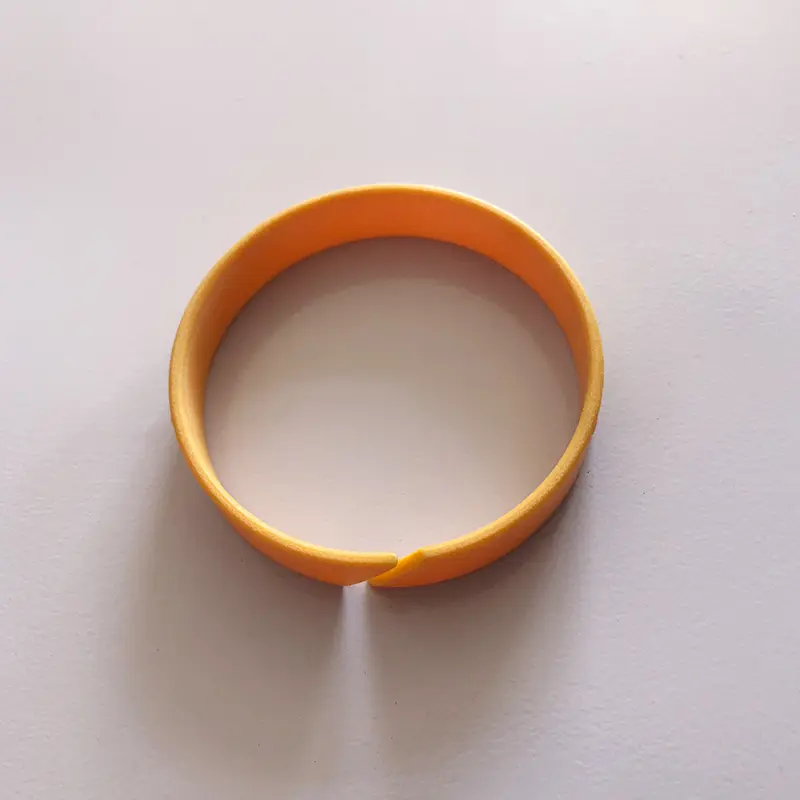

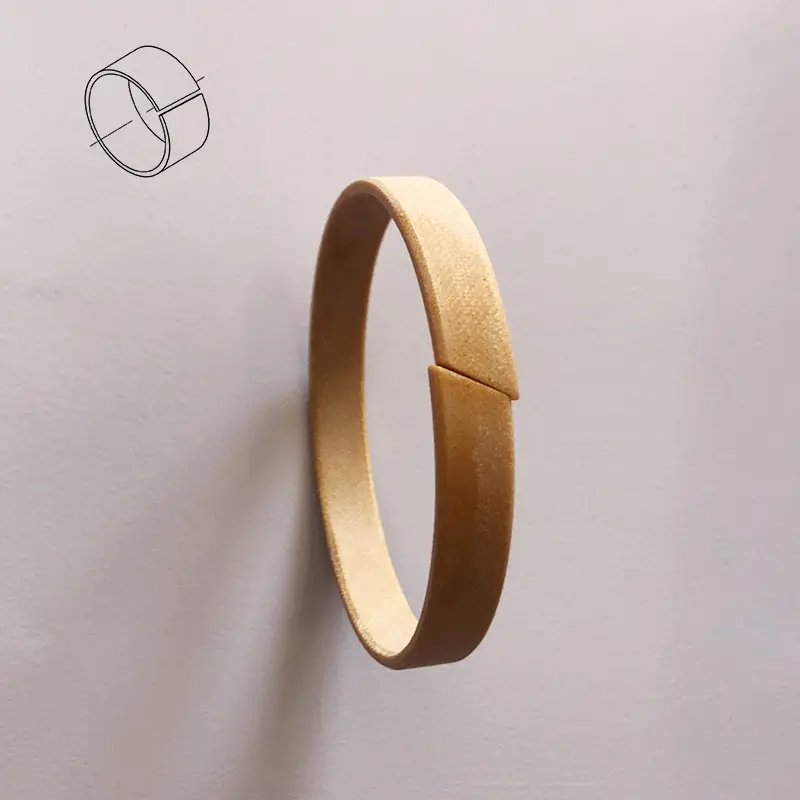

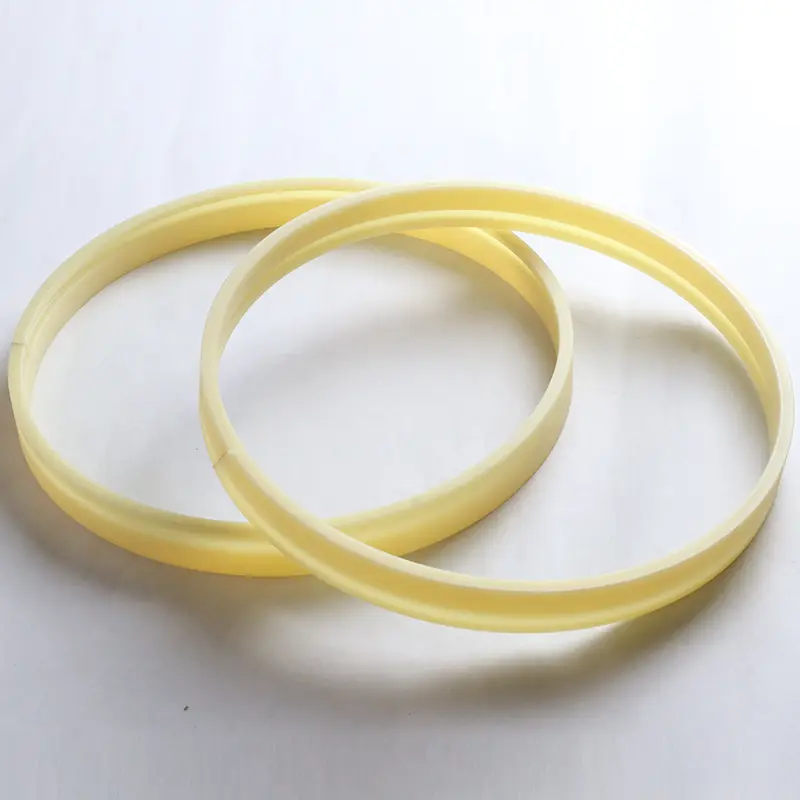

RCS แหวนคู่มือที่ไม่ใช่โลหะสำหรับก้านลูกสูบ
แหวนคู่มือที่ไม่ใช่โลหะ RCT สำหรับลูกสูบ
สำหรับก้านลูกสูบหรือลูกสูบที่ทำงานในกระบอกไฮดรอลิกแหวนสึกหรอมีผลชี้นำที่แม่นยำและสามารถดูดซับแรงรัศมี ในเวลาเดียวกันแหวนสึกหรอสามารถป้องกันการสัมผัสโลหะของชิ้นส่วนเลื่อนในกระบอกไฮดรอลิก เมื่อเปรียบเทียบกับวงแหวนการสึกหรอของโลหะวงแหวนที่ไม่ได้เป็นโลหะมีข้อได้เปรียบมากมาย ในหมู่พวกเขาแหวนคู่มือฟีนอลิกและ PTFE ที่เสริมด้วยผ้ามีอยู่ในประเภทการตัดในสถานที่และประเภทพร้อมใช้งาน
1. ความต้านทานการสึกหรอที่ดี
2. หลีกเลี่ยงการสัมผัสโลหะกับโลหะ
3. สามารถระงับการสั่นสะเทือนเชิงกล
4. เนื่องจากเอฟเฟกต์ศูนย์กลางของวงแหวนที่ทนต่อการสึกหรอจึงอนุญาตให้มีการกวาดล้างรัศมีขนาดใหญ่ได้
5. ร่องนั้นง่ายและติดตั้งง่าย
6. ต้นทุนการบำรุงรักษาต่ำตามข้อดีข้างต้นมีการใช้กันอย่างแพร่หลาย
วัสดุ:
1. Polytetrafluoroethylene PTFE3 (วัสดุทั่วไป), PTFE4 (ใช้ได้กับสื่อความหนืดต่ำเช่นน้ำ), PTFE1 (ข้อกำหนดแรงเสียดทานต่ำเช่นปอดอักเสบ)
2. Polyoxymethylene Pom หรือ Nylon PA และวัสดุดัดแปลง
3. ฟอร์มัลดีไฮด์เรซิน + เสริมเส้นใย PRIF
ตารางการเปรียบเทียบความสามารถในการรับน้ำหนักของวัสดุที่แตกต่างกัน (อ้างอิง)
| วัสดุ | Carrying capacity max(N/mm2) |
| ผงทองแดงที่เต็มไปด้วย PTFE | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| ผงฟีนอลิกกับผ้า | 90 (60 ℃); 40 (80 ℃) |
| polyoxymethylene หรือไนลอน | 25 (60 ℃); 15 (80 ℃) |
| Polyoxymethylene หรือไนลอนเต็มไป | 40 (60 ℃); 30 (80 ℃) |
| ความเรียบเนียน | rtmax (μm) | RA (μM) |
| พื้นผิวเลื่อน | ≤2.5 | 0.05-0.3 |
| ร่องก้น | ≤10 | ≤2 |
| ด้านร่อง | ≤15 | ≤3 |
ชุดข้อมูลจำเพาะวงแหวนคู่มือ Piston Rod Guide
| เส้นผ่านศูนย์กลางของก้าน | เส้นผ่าศูนย์กลางด้านล่าง | ร่องความกว้าง | ความหนา | ช่องว่าง |
|
เส้นผ่านศูนย์กลางของก้าน | เส้นผ่าศูนย์กลางด้านล่าง | ร่องความกว้าง | ความหนา | ช่องว่าง |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | d+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | d+5 | 25 | 2.5 | 8-33 | |
| 10-50 | d+3.1 | 4 | 1.55 | 1-3 | 1,000-4200 | d+5 | 25 | 2.5 | 33-134 | |
| 15-140 | d+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | d+8 | 25 | 4 | 10-33 | |
| 20-220 | d+5 | 9.7 | 2.5 | 2-9 | 1,000-2200 | d+8 | 25 | 4 | 33-70 | |
| 80-400 | d+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
