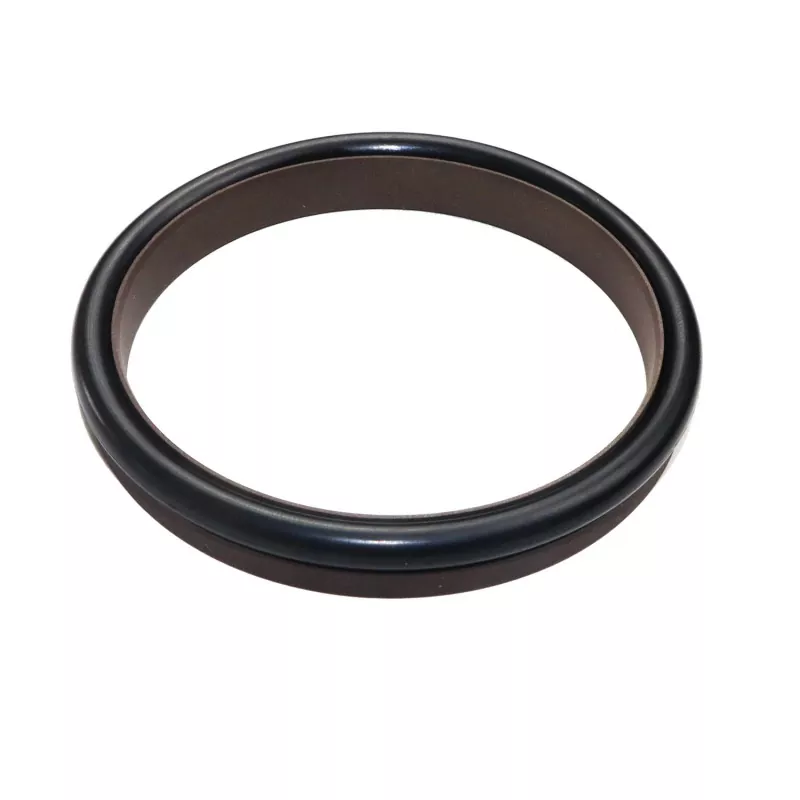

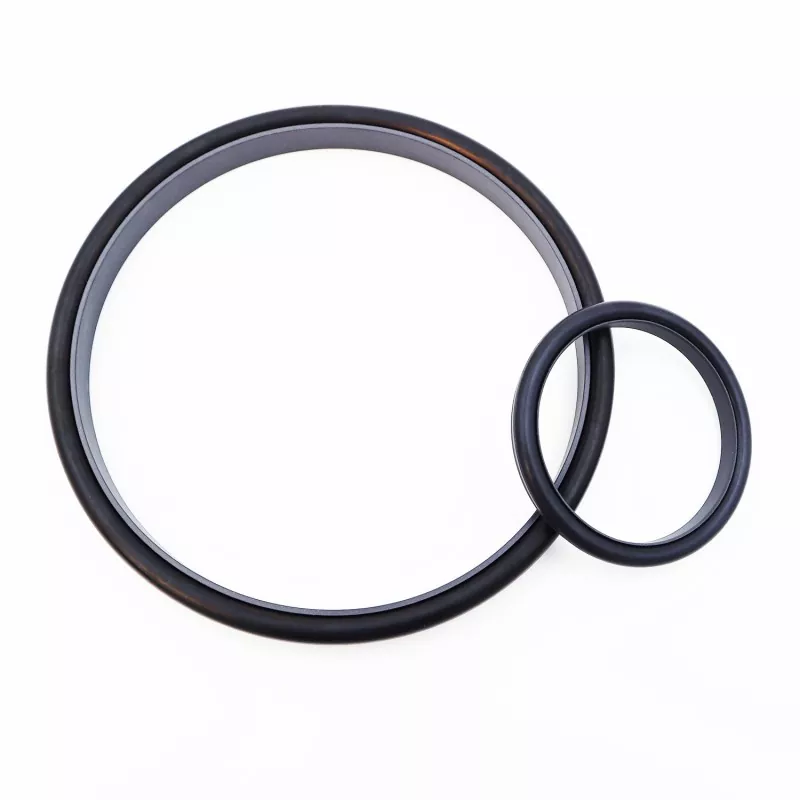

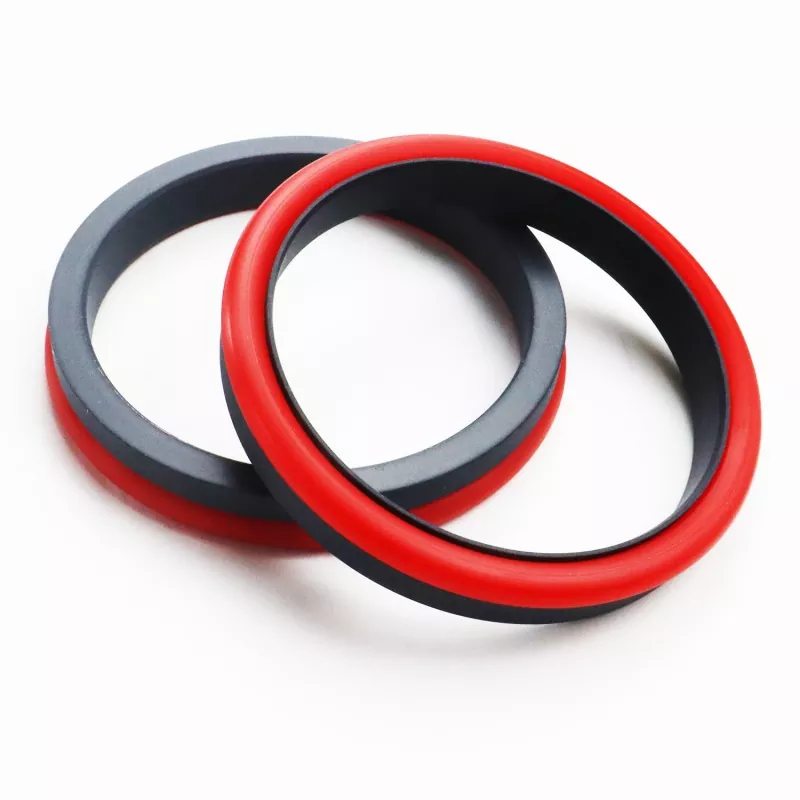

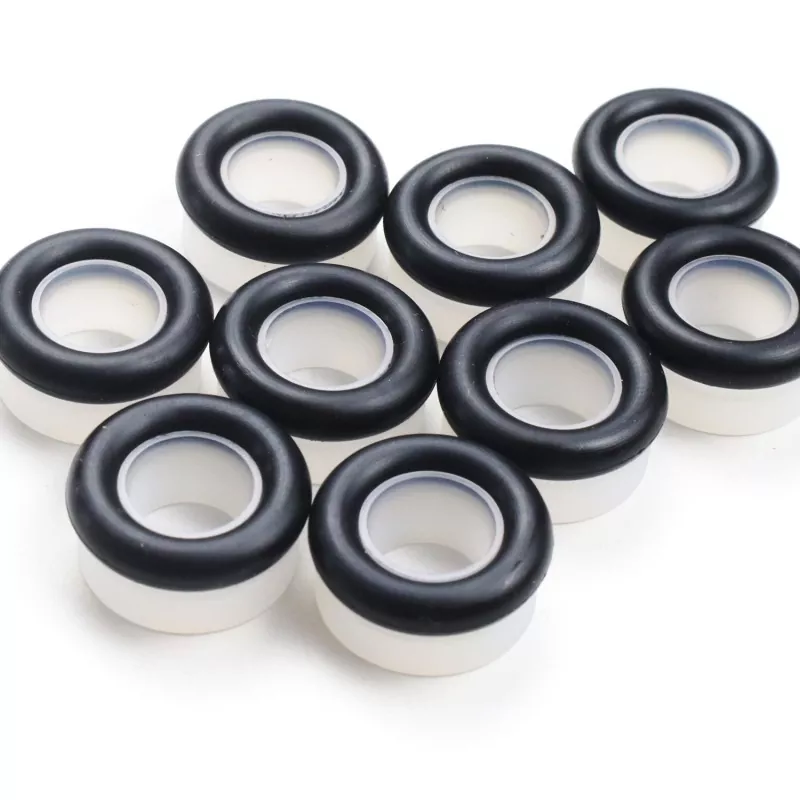

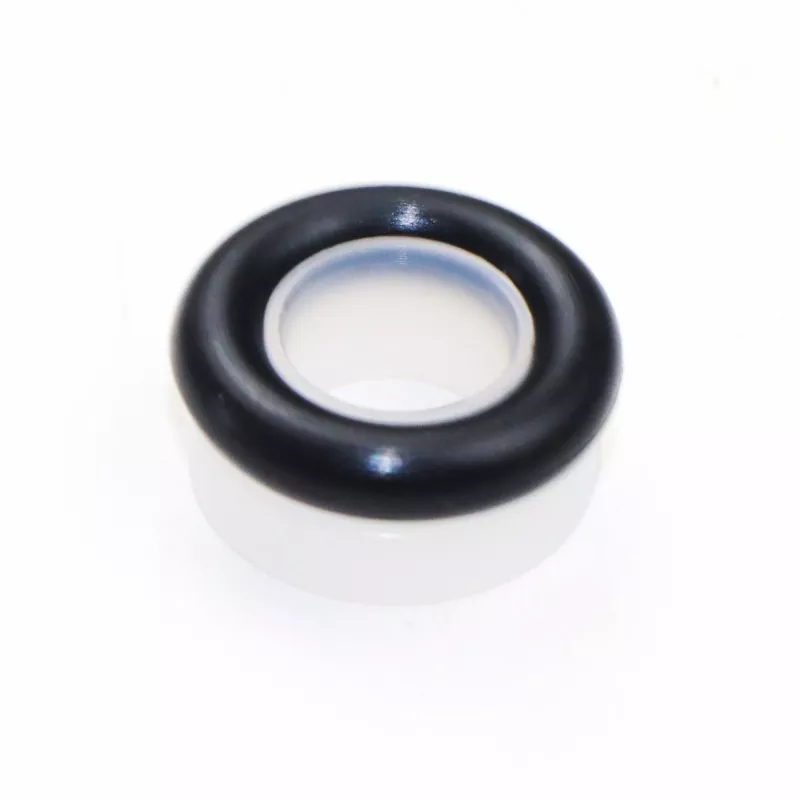

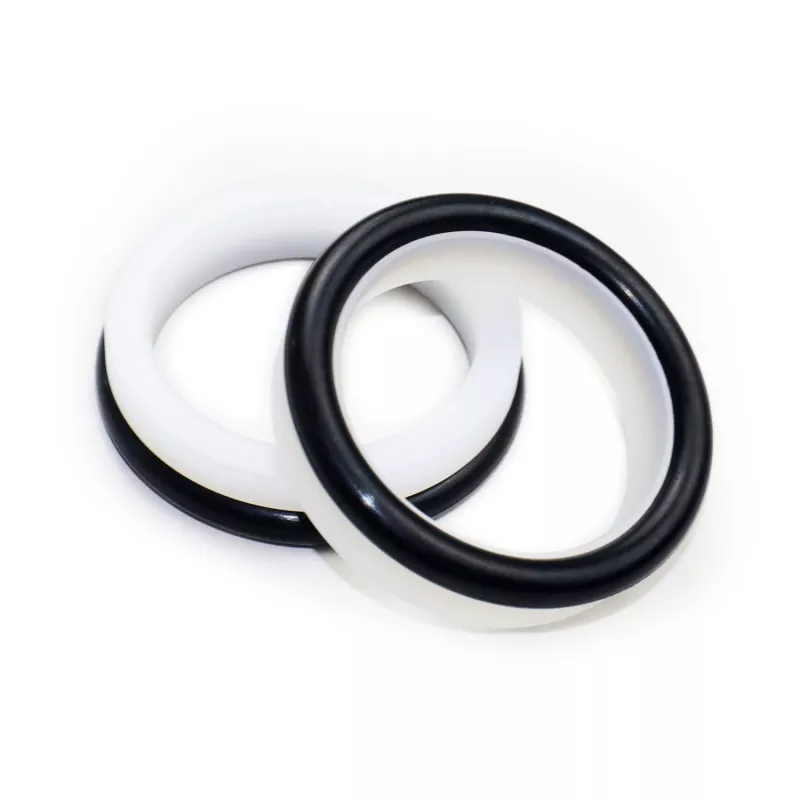

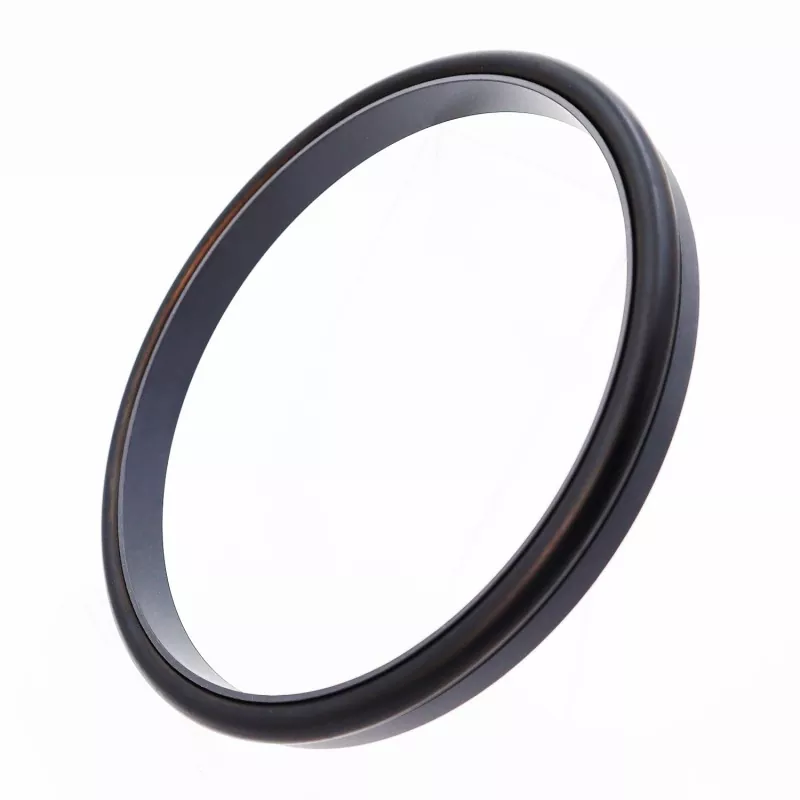

ซีลรวมมุมขวาเสริมแรง (ซีลแรงดันสูงพิเศษ/ซีลแรงดันไฮดรอลิก) ประกอบด้วยวงแหวนซีลมุมขวาเสริมที่ทำจาก PTFE และวัสดุคอมโพสิต และโอริง เหมาะสำหรับการปิดผนึกทิศทางเดียวในการเคลื่อนที่แบบลูกสูบไฮดรอลิก
ขึ้นอยู่กับประเภทของโอริงที่ใช้ มีอยู่ในซีรีส์ RC08 และ RC09 (รองรับการใช้งาน กับโอริงซีรีส์ GB1235) เนื่องจากการออกแบบวงแหวนซีลที่มีความหนาอย่างเหมาะสม จึงทำงานได้ดีแม้ในแรงดันน้ำหรือตัวกลางที่มีความหนืดต่ำอื่นๆ
การออกแบบโครงสร้างของแหวนซีลเสริมแรงยังช่วยเพิ่มความต้านทานของซีลต่อแรงดันสูงและแรงดันสูงพิเศษอีกด้วย โดยทั่วไปไม่เหมาะกับการติดตั้งในร่องปิด
1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นต่ำ, การเคลื่อนไหวที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบ
2. อายุการใช้งานยาวนาน เหมาะสำหรับการซีลแบบไม่มีน้ำมัน
3. เหมาะสำหรับการปิดผนึกสื่อแรงดันสูง แรงดันสูงพิเศษ และความหนืดต่ำ เช่น น้ำ
ค่าที่มากเกินไปไม่ควรเกิดขึ้นพร้อมกัน
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว (ม./วินาที) |
สื่อ |
|
≤200 |
-35 ถึง +100 (พร้อมโอริง NBR) |
≤6 |
น้ำมันไฮดรอลิก น้ำมันทนไฟ (HFA/HFB) แก๊ส ฯลฯ |
|
-20 ถึง +200 (พร้อมโอริง FKM) |
1. วัสดุโอริงที่เข้ากัน: R01 ยางไนไตรล์บิวทาไดอีน (NBR), RO2 ฟลูออโรรับเบอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3 วัสดุเสริมอื่น ๆ ได้แก่ PTFE2, PTFE4 และวัสดุประสิทธิภาพสูงอื่น ๆ

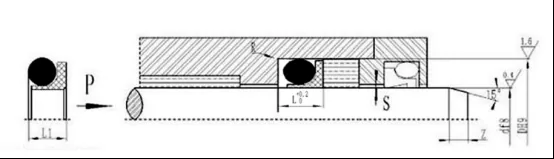

การสั่งซื้อรุ่น RC08—80x90.2x11.2—PTFE3—R01 รุ่น-เส้นผ่านศูนย์กลางก้าน x เส้นผ่านศูนย์กลางร่อง x ความกว้างร่อง-รหัสวัสดุ
ตารางข้อมูลจำเพาะและพารามิเตอร์ RC08
สามารถผลิตสินค้าได้ทุกขนาดตามตารางคุณสมบัติ
|
มาตรฐาน df8 อาร์ซีโอ8 |
โหลดเบา df8 RCO8-Q |
ภาระหนัก df8 RC08-Z |
เส้นผ่านศูนย์กลางร่อง ดี H9 |
ความกว้างของร่อง ล+0.2 |
ความสูงของซีล L1 |
มุมโค้งมน อาร์แม็กซ์ |
การกวาดล้างรัศมี Smax |
แชมเฟอร์ ซมิน |
เส้นผ่านศูนย์กลางลวดโอริง งO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
ดี+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
ดี+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
ดี+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109~629 |
18~39.9 |
ดี+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108.9 |
ดี+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1,000~1599 |
109~629 |
ดี+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1,000~1599 |
≥1600 |
630~999 |
ดี+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1,000~1599 |
ดี+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
บันทึก:1. โปรดปรึกษาบริษัทของเราหากต้องการระบบร่องปิด
2. ความดัน > 60MPa, ความทนทานต่อรูต H8/f8, ซีลแรงดันสูงพิเศษ Smax < 0.05
