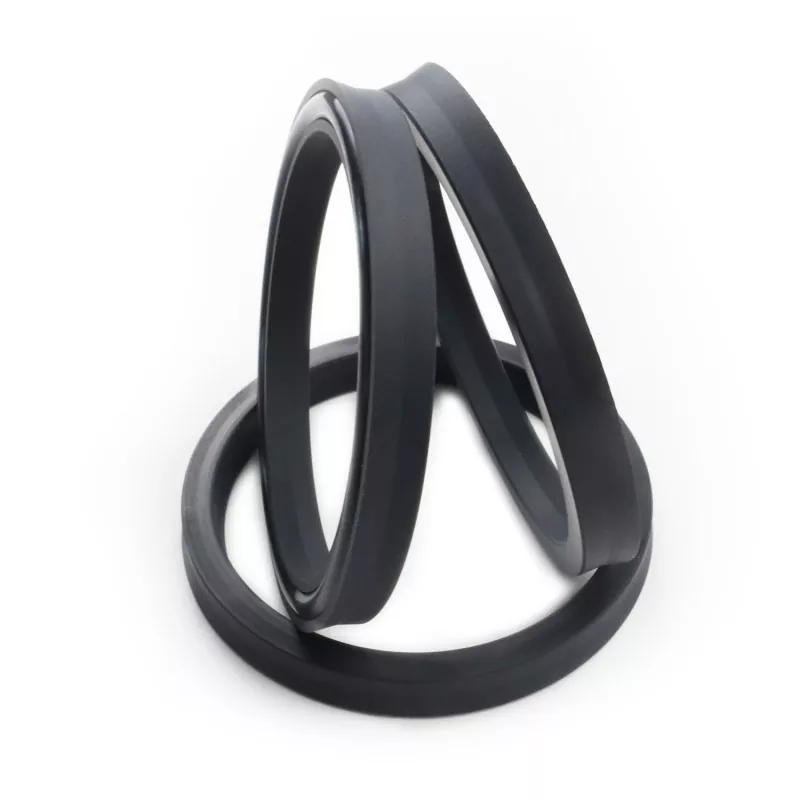

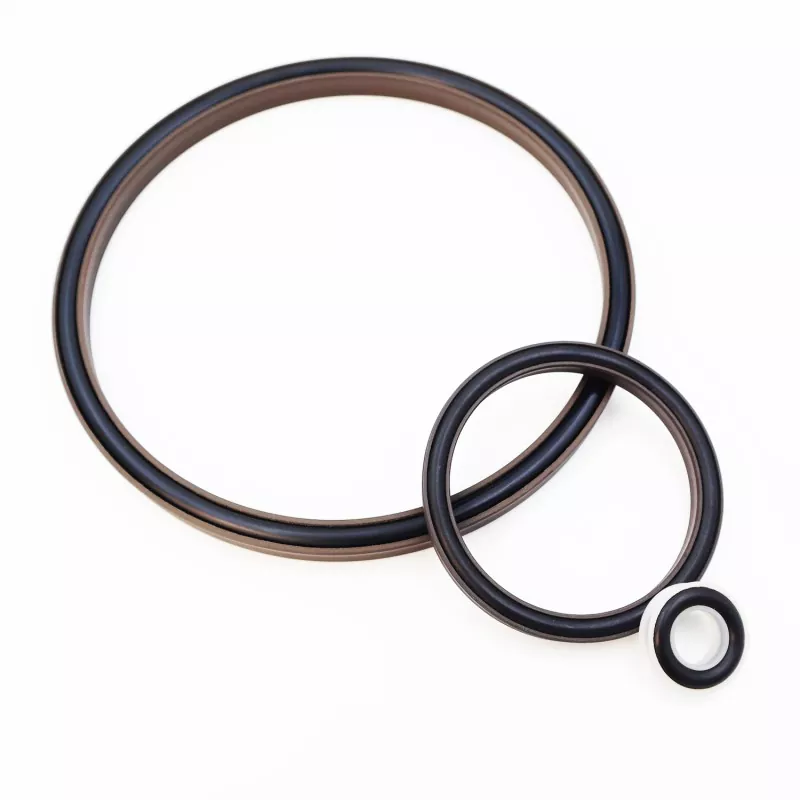

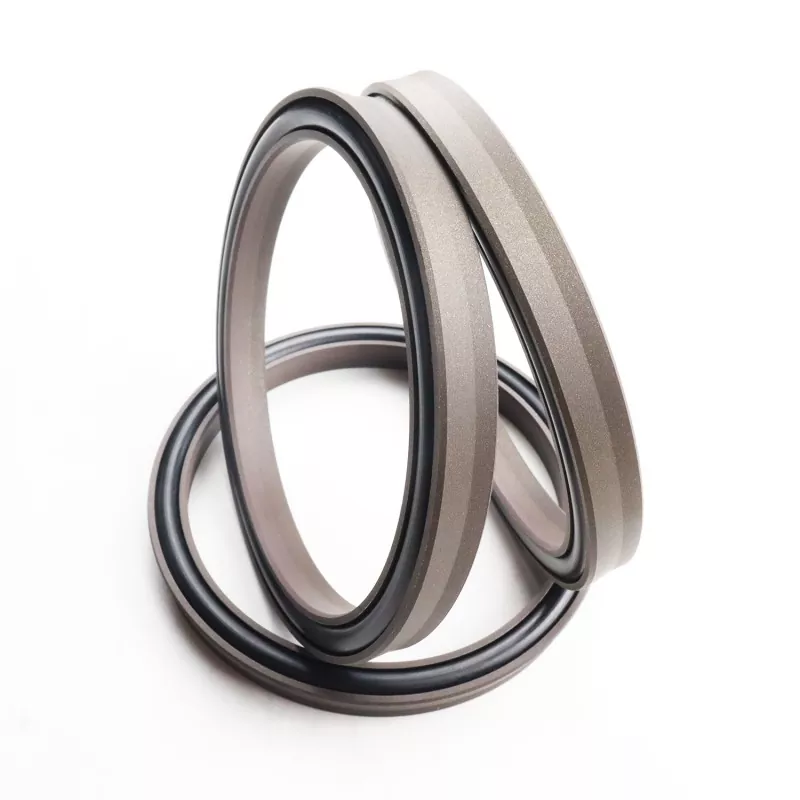

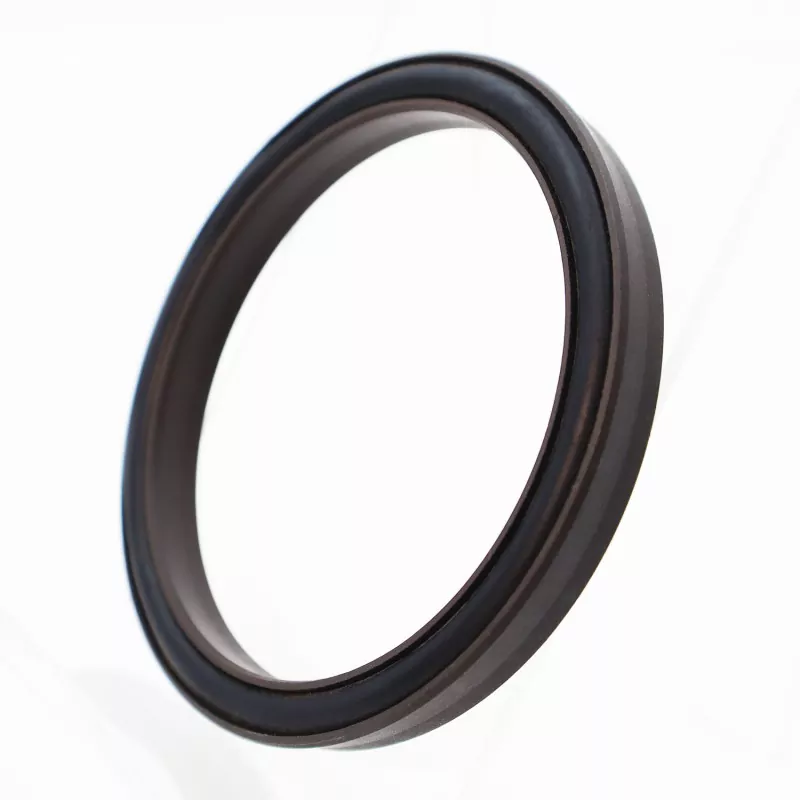

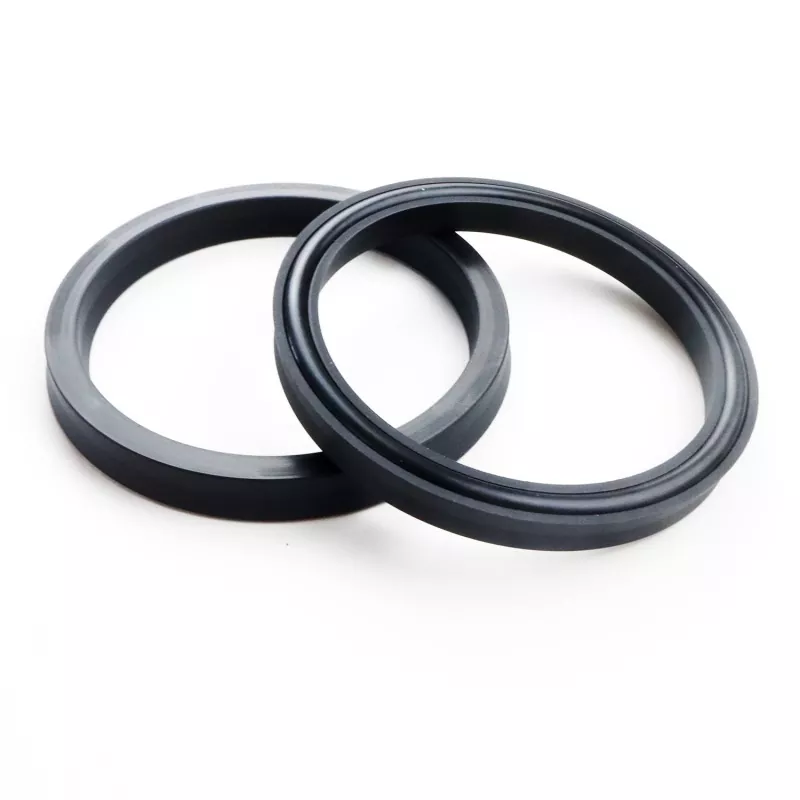

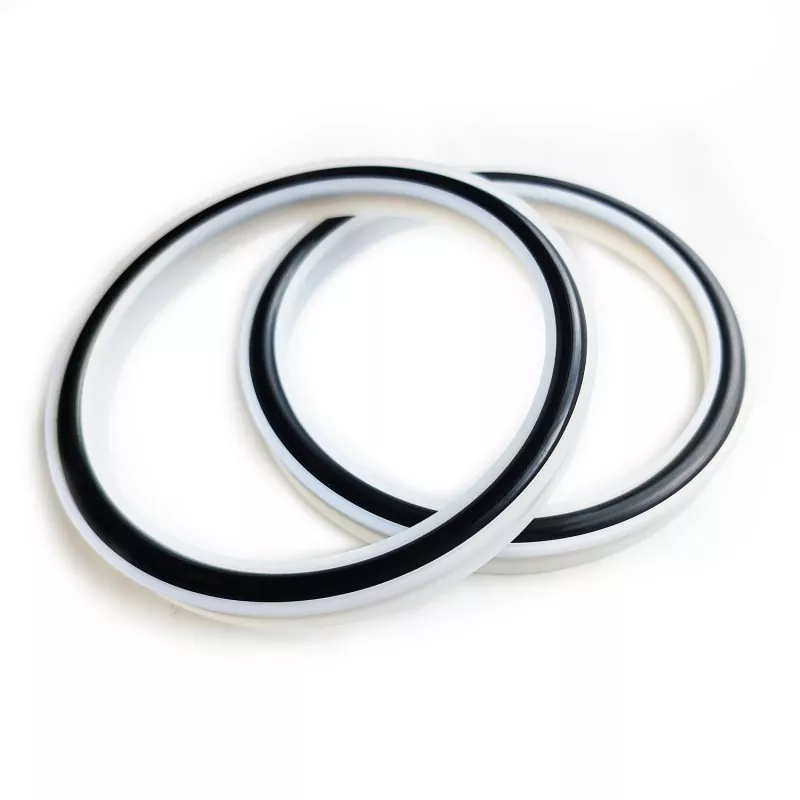

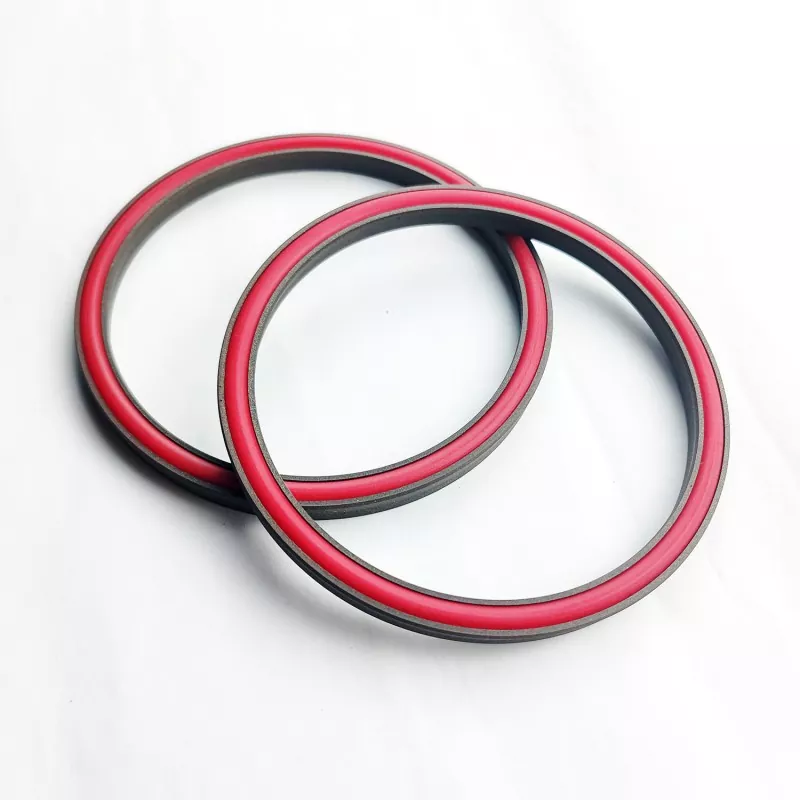

ซีลรวมประเภท Y (ซีลแรงดันสูงพิเศษ/ซีลแรงดันไฮดรอลิก) ประกอบด้วยวงแหวนซีลรูปตัว Y ที่ทำจาก PTFE และวัสดุผสม และโอริง เหมาะสำหรับการปิดผนึกทิศทางเดียวในการเคลื่อนที่แบบลูกสูบไฮดรอลิก
เนื่องจากโครงสร้างที่ได้รับการจดสิทธิบัตรและการออกแบบความหนาที่เหมาะสมของวงแหวนซีลรูปตัว Y จึงทำงานได้ดีแม้ในแรงดันน้ำหรือตัวกลางที่มีความหนืดต่ำอื่นๆ การออกแบบโครงสร้างของวงแหวนซีลยังช่วยเพิ่มความต้านทานต่อแรงกดดันสูงและสูงเป็นพิเศษอีกด้วย ซีลทำงานโดยมีค่าสัมประสิทธิ์แรงเสียดทานต่ำ ลดการเคลื่อนตัวและทำให้สามารถหล่อลื่นแบบไร้น้ำมันได้ในระยะยาว
หมายเหตุ: โครงสร้างซีลนี้มีข้อจำกัด และไม่แนะนำให้ใช้ในร่องปิด
1. แรงเสียดทานต่ำ, ความต้านทานเริ่มต้นต่ำ, การทำงานที่ราบรื่น, แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน, ไม่มีการคืบ
2. อายุการใช้งานยาวนาน เหมาะสำหรับการซีลแบบไม่มีน้ำมัน
3. เหมาะสำหรับการปิดผนึกสื่อแรงดันสูง แรงดันสูงพิเศษ และความหนืดต่ำ เช่น น้ำ
ค่าที่มากเกินไปไม่ควรเกิดขึ้นพร้อมกัน โปรดติดต่อบริษัทของเราหากแรงดันเกิน 260MPa
|
ความดัน (เมกะปาสคาล) |
อุณหภูมิ (°ซ) |
ความเร็ว (ม./วินาที) |
สื่อ |
|
≤260 |
-35 ถึง +100 (พร้อมโอริง NBR) |
≤6 |
น้ำมันไฮดรอลิก น้ำมันทนไฟ (HFA/HFB) แก๊ส ฯลฯ |
|
-20 ถึง +180 (พร้อมโอริง FKM) |
1. วัสดุโอริงที่เข้ากัน: RO1 ยางไนไตรล์บิวทาไดอีน (NBR), RO2 ฟลูออโรรับเบอร์ (FKM) ฯลฯ
2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3 วัสดุเสริมอื่น ๆ ได้แก่ PTFE2, PTFE4 และวัสดุประสิทธิภาพสูงอื่น ๆ

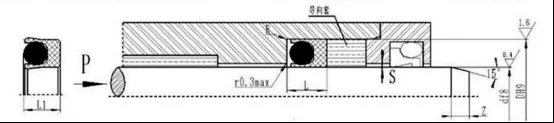

สั่งซื้อเหล็กเส้น รุ่น RC10-40x52.4x9.2-PTFE3-R01
รุ่น - เส้นผ่านศูนย์กลางก้าน x เส้นผ่านศูนย์กลางร่อง x ความกว้างของร่อง PTFE3 - รหัสวัสดุ PTFE ดัดแปลง R01 - รหัสวัสดุโอริง
