ฝาปิดแบบรวม

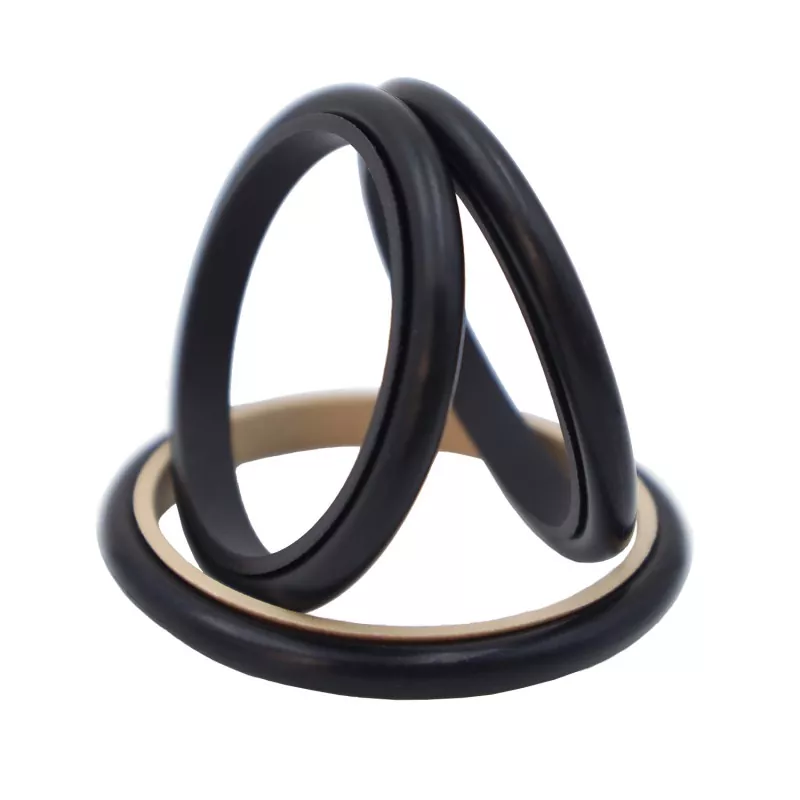

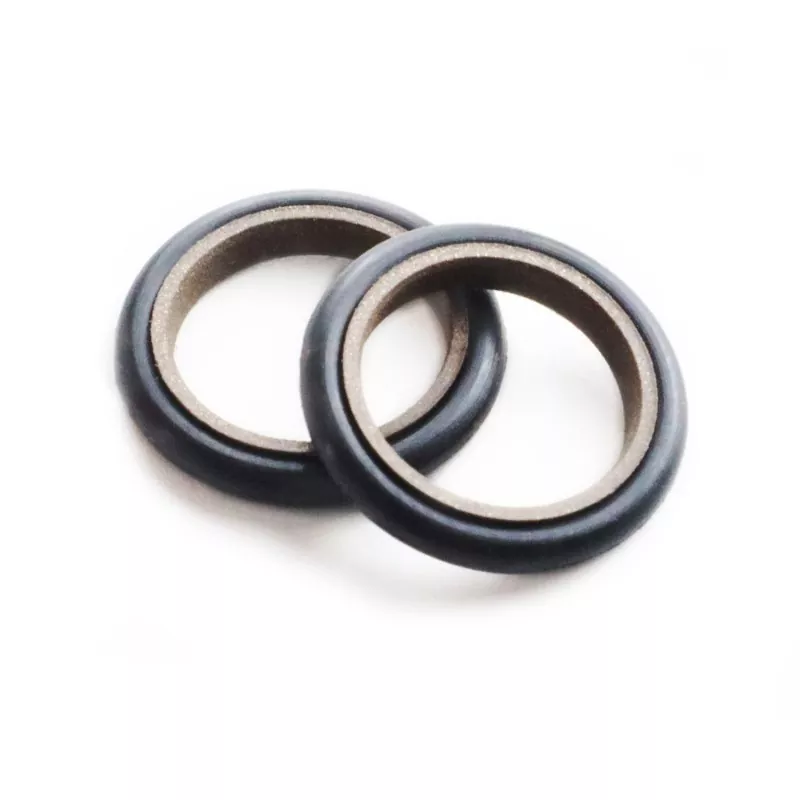

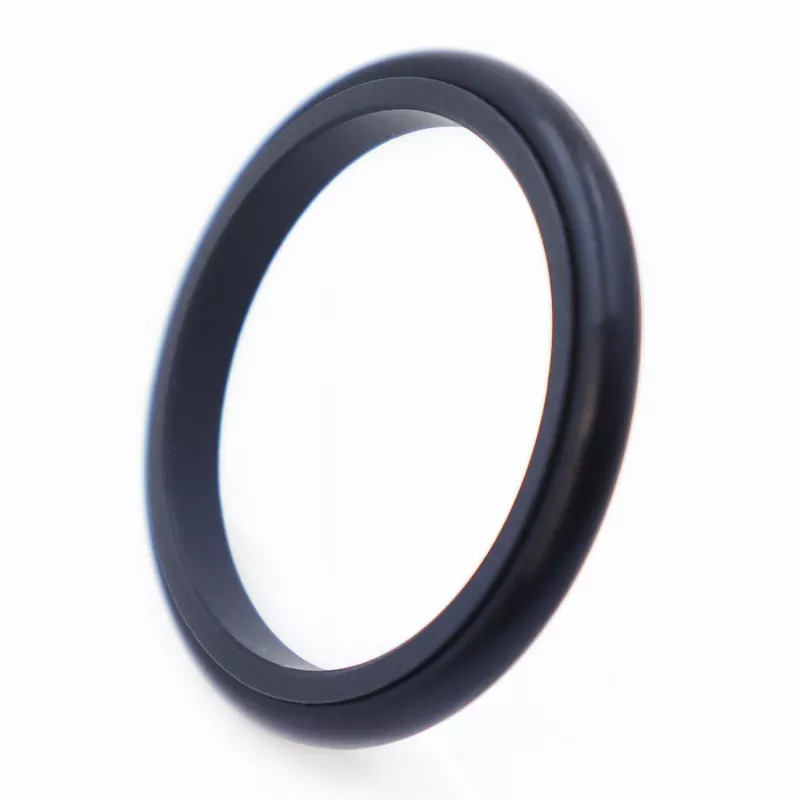

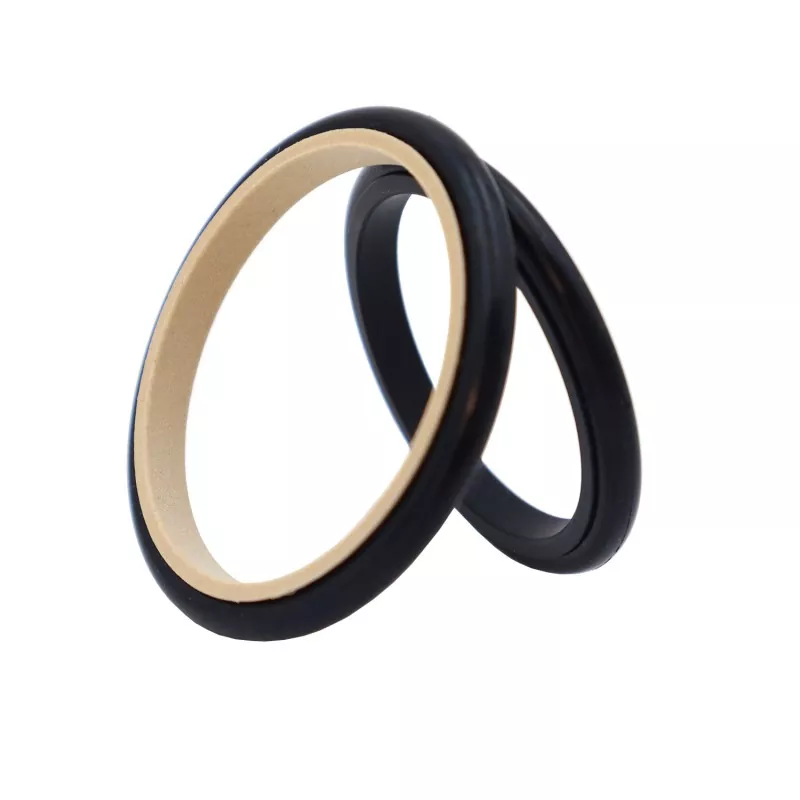

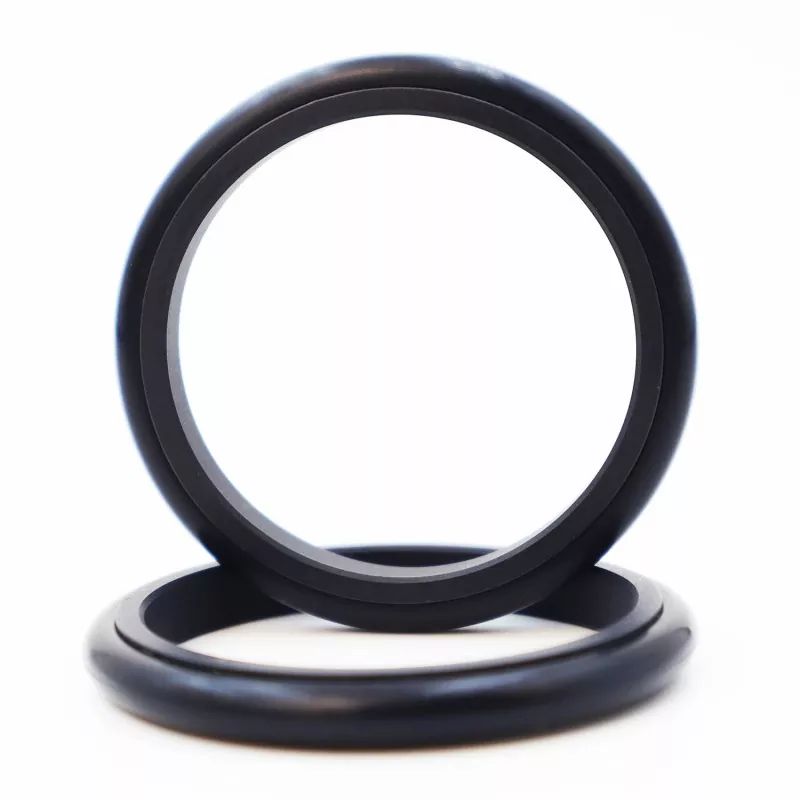

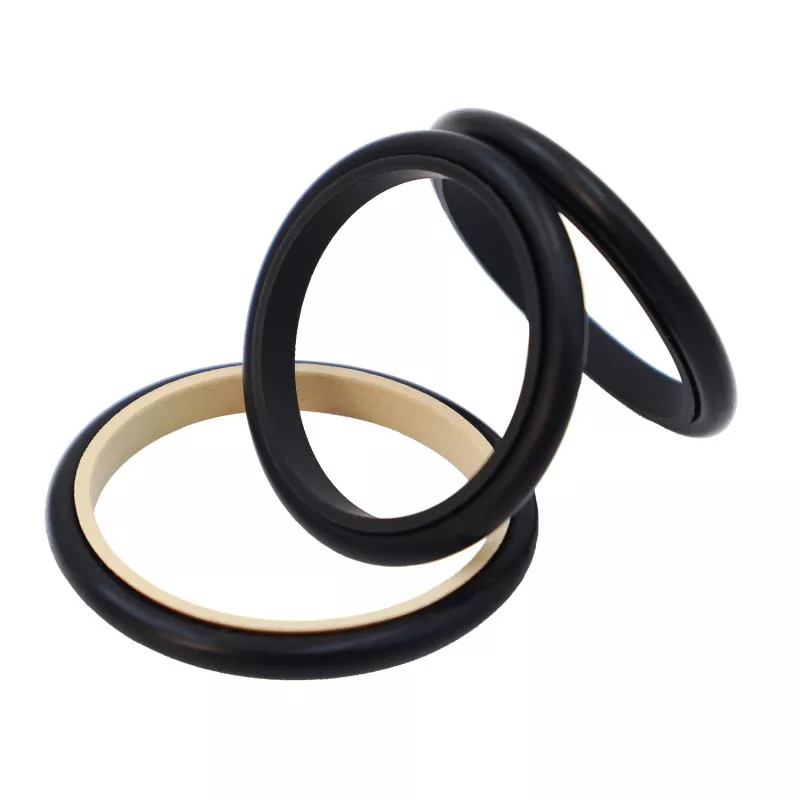

Cap Combined Seal ประกอบด้วยวงแหวนซีลรูปหมวก PTFE และโอริงยาง ซึ่งได้รับการออกแบบมาเพื่อการซีลด้วยแรงดันแบบสองทิศทางในการใช้งานแบบลูกสูบไฮดรอลิกและนิวแมติก โอริงให้แรงในแนวรัศมีและชดเชยการสึกหรอของวงแหวนซีล วงแหวนซีลมีการออกแบบขอบปากบางที่ให้ความสามารถในการชดเชยการติดตามผลที่ยอดเยี่ยม ส่งผลให้ประสิทธิภาพการซีลเหนือกว่า ใช้ได้กับร่องโอริง GB1235 มาตรฐาน สำหรับแกนที่มีเส้นผ่านศูนย์กลางเล็กกว่า 30 มม. ควรใช้การออกแบบร่องแบบแยก (เปิด)

ซีลนี้เหมาะสำหรับสภาพการทำงานทั้งแบบไฮดรอลิกและนิวแมติก และรองรับการซีลด้วยแรงดันแบบสองทิศทาง มีข้อดีต่างๆ เช่น แรงเสียดทานต่ำ ความต้านทานการแตกหักน้อยที่สุด การทำงานที่ราบรื่นโดยไม่ลื่นหลุด ความเหมาะสมกับการหล่อลื่นแบบไร้น้ำมัน และอายุการใช้งานที่ยาวนาน ใช้พื้นที่ในการติดตั้งน้อยที่สุดและช่วยให้ถอดแยกชิ้นส่วนและบำรุงรักษาได้ง่าย

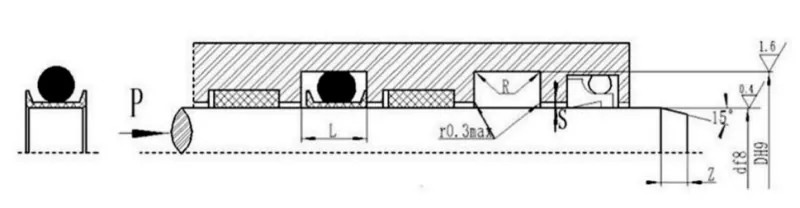

หมายเหตุสำหรับการเลือก: สำหรับการใช้งานที่มีเส้นผ่านศูนย์กลางก้าน 30 มม. หรือน้อยกว่า แนะนำให้ใช้ร่องแบบแยก (เปิด) ในการติดตั้ง

คุณสมบัติผลิตภัณฑ์

1. เหมาะสำหรับทั้งงานไฮดรอลิกและนิวแมติก รองรับการปิดผนึกด้วยแรงดันแบบสองทิศทาง

2. แรงเสียดทานต่ำ ความต้านทานการแตกหักน้อยที่สุด และการเคลื่อนไหวที่ราบรื่น แรงเสียดทานแบบไดนามิกและคงที่เท่ากัน ไม่ติดลื่น

3. อายุการใช้งานยาวนาน เหมาะสำหรับงานหล่อลื่นแบบไร้น้ำมัน

4. การออกแบบที่กะทัดรัด; ติดตั้งและบำรุงรักษาง่าย

สภาพการทำงานที่บังคับใช้

ค่าขีดจำกัดไม่ควรเกิดขึ้นพร้อมกัน

การเลือกใช้วัสดุ

1. วัสดุสำหรับโอริงที่มาพร้อมได้แก่: R01 ยางไนไตรล์ (NBR), R02 ยางฟลูออโร (FKM) ฯลฯ

2. วัสดุแหวนปิดผนึก: วัสดุมาตรฐาน PTFE3; วัสดุทางเลือก ได้แก่ PTFE1, PTFE2 และ PTFE4

ตัวอย่างการสั่งซื้อ

รูปแบบการสั่งซื้อ: RC13—80-PTFE3—R01 หรือ SPNC-80-PTFE3—R01

RC13/SPNC - รุ่น 80 - เส้นผ่านศูนย์กลางเพลา dPTFE3 - รหัสวัสดุ PTFE R01 - รหัสวัสดุโอริง

ตารางข้อมูลจำเพาะ

สามารถผลิตผลิตภัณฑ์ได้ทุกขนาดตามที่ระบุไว้ในตารางข้อมูลจำเพาะ
